Page 1

HT-C550 HT-C553 HT-C555

Système Home cinéma

numérique

Guide de l'utilisateur

Imaginez les possibilités

Merci d'avoir acheté ce produit Samsung.

Pour obtenir notre service complet, veuillez

enregistrer votre produit sur

www.samsung.com/register

HT-C550-ELS_FRA-1008.indd Sec1:1HT-C550-ELS_FRA-1008.indd Sec1:1 2010-10-08  10:11:072010-10-08  10:11:07

Page 2

Consignes de sécurité

Avertissements de sécurité

POUR RÉDUIRE LES RISQUES D’ÉLECTROCUTION, NE RETIREZ JAMAIS LE CAPOT (NI L’ARRIÈRE). LES PIÈCES DE CE PRODUIT NE SONT PAS RÉPARABLES PAR L’UTILISATEUR. VEUILLEZ CONTACTER UN TECHNICIEN QUALIFIÉ POUR TOUTE RÉPARATION.

ATTENTION

RISQUE D’ÉLECTROCUTION

NE PAS OUVRIR

Ce symbole indique la présence d’une tension dangereuse dans l’appareil, présentant un risque d’électrocution ou de blessures.

ATTENTION : AFIN D’ÉVITER TOUT RISQUE D’ÉLECTROCUTION, LA BROCHE LA PLUS LARGE DE LA FICHE DOIT ÊTRE TOTALEMENT INSÉRÉE DANS LE TROU PLUS LARGE.

AVERTISSEMENT

Aﬁ n de réduire tout risque d’incendie ou

•

d’électrocution, n’exposez jamais cet appareil à la pluie ou à l’humidité.

ATTENTION

Évitez toute projection d’eau sur l’appareil et ne posez

•

jamais d’objet contenant un liquide dessus (ex : un vase). La ﬁ che permet de débrancher l’appareil et doit toujours

•

être facilement accessible. Cet appareil doit toujours être branché à une prise de

•

courant alternatif reliée à la terre. Pour débrancher l'appareil, il convient de retirer la ﬁ che de

•

la prise murale, il faut donc que cette dernière soit facilement accessible.

Ce symbole indique les directives importantes qui accompagnent le produit.

CLASS 1 LASER PRODUCT KLASSE 1 LASER PRODUKT LUOKAN 1 LASER LAITE KLASS 1 LASER APPARAT PRODUCTO LÁSER CLASE 1

PRODUIT LASER DE CLASSE 1

Le lecteur de disque compact est homologué comme produit LASER DE CLASSE 1. L'utilisation des commandes, les réglages ou l'exécution de procédures autres que celles spéciﬁ ées ci-dessus peuvent conduire à une exposition à des radiations dangereuses.

ATTENTION

DES RAYONS LASER INVISIBLES SONT PRÉSENTS

•

LORSQUE L'APPAREIL EST OUVERT OU QUE LES DISPOSITIFS DE VERROUILLAGE SONT CIRCONVENUS. ÉVITEZ L'EXPOSITION AUX RAYONS.

2 Français

HT-C550-ELS_FRA-1008.indd 2HT-C550-ELS_FRA-1008.indd 2 2010-10-08  10:11:202010-10-08  10:11:20

Page 3

Précautions

Assurez-vous que l'alimentation en c.a. de votre habitation est conforme à la plaque d'identiﬁ cation située au dos de votre appareil.

•

Posez votre appareil à plat sur un meuble stable en veillant à laisser un espace de 7,5 à 10 cm autour de l'appareil aﬁ n d’assurer sa

•

ventilation correcte. Ne le posez pas sur des ampliﬁ cateurs ou autre appareil qui risque de chauffer.

•

Veillez à ne pas obstruer les oriﬁ ces de ventilation. Ne posez rien sur l’appareil.

•

Avant de déplacer l’appareil, assurez-vous que le compartiment du disque est vide.

•

Pour couper complètement l'alimentation de l’appareil, en particulier lorsque vous prévoyez de ne pas l'utiliser pendant une période

•

prolongée, retirez la ﬁ che de la prise murale. En cas d’orage, retirez la ﬁ che c.a. de la prise murale. Les pointes de tension dues aux éclairs pourraient endommager l’appareil.

•

N’exposez pas l’appareil à la lumière directe du soleil ni à d’autres sources de chaleur. L’appareil pourrait surchauffer et mal fonctionner.

•

N’exposez pas l’appareil à l’humidité ni à aucune source de chaleur excessive et éloignez-le des appareils générant des ondes

•

magnétiques ou des champs électriques intenses (ex. : haut-parleurs). Débranchez le câble d’alimentation de l’alimentation en c.a. en cas de dysfonctionnement.

•

Cet appareil n’est pas conçu pour un usage industriel. Il est uniquement réservé à un usage privé.

•

De la condensation peut se former si votre appareil ou votre disque a été entreposé dans un endroit exposé à des températures basses.

•

Si l’appareil doit être transporté pendant l’hiver, attendez environ 2 heures pour qu’il s’adapte à la température de la pièce avant de l’utiliser.

Les piles utilisées avec cet appareil contiennent des produits chimiques dangereux pour l’environnement.

•

Ne les jetez pas avec les ordures ménagères.

Accessoires

Vériﬁ ez que vous disposez bien des accessoires suivants.

Câble vidéo Antenne FM Microphone ASC Socle pour iPod

FUNCTION

POWER

TV SOURCE

DVD RECEIVER/TV SLEEP

RDS DISPLAY TA

㪈㪉㪊

PTY- PTY SEARCH PTY+

㪋㪌㪍

㪎㪏㪇㪐

DSP /EQ

MUTE

TUNING

VOL

/CH

REPEAT

DISC MENU MENU

TITLE MENU

TOOLS

INFO

RETURN

EXIT

TUNER MEMORY

MO/ST CD RIPPING

ABCD

DIMMER S . VOL AUDIO UPSCALE

P .BASS

Noyau torique en ferrite

Guide de l’utilisateur

Télécommande/Piles (AAA)

Français 3

HT-C550-ELS_FRA-1008.indd 3HT-C550-ELS_FRA-1008.indd 3 2010-10-08  10:11:202010-10-08  10:11:20

Page 4

Consignes de sécurité

Manipulation et rangement des disques

- Précautions

De petites éraﬂ ures sur un disque risquent de réduire la qualité du son et de l’image ou de les faire sauter.

Prenez garde à ne pas rayer les disques lorsque vous les manipulez.

Manipulation des disques

Ne touchez pas la face de lecture du disque.

•

Tenez le disque par les tranches afin de ne

•

pas laisser de traces de doigts sur la surface.

Ne collez pas de papier ou de ruban adhésif sur le disque.

•

Rangement des disques

•

N’exposez pas les disques à la lumière directe du soleil.

•

Rangez-les dans un endroit frais et aéré.

•

Rangez-les dans des pochettes propres. Positionnez-les verticalement.

REMARQUE

✎

Évitez les salissures sur les disques.

 

N’insérez jamais de disques fendus ou rayés.

Manipulation et rangement des disques

Si un disque présente des traces de doigts, nettoyez-le à l’aide d’un peu de nettoyant doux dilué dans de l’eau et essuyez avec un chiffon doux.

Lors du nettoyage, essuyez doucement de

•

l’intérieur vers l’extérieur du disque.

REMARQUE

✎

De la condensation peut de former lorsque de l’air



chaud entre en contact avec des parties froides situées à l’intérieur de l’appareil. En cas de condensation à l’intérieur de l’appareil, celui-ci risque de ne pas fonctionner correctement. Si cela se produit, retirez le disque et attendez une à deux heures en laissant l’appareil sous tension.

À PROPOS DU FORMAT DIVX : DivX® est un format

•

vidéo numérique créé par DivX,Inc. Cet appareil est un appareil certiﬁ é DivX capable de lire des vidéos DivX. Rendez-vous sur www.divx.com pour des informations complémentaires et des outils logiciels pour convertir vos ﬁ chiers au format DivX. À PROPOS DE LA VIDÉO À LA DEMANDE DIVX : cet appareil certiﬁ é DivX® doit être enregistré pour pouvoir lire le contenu de vidéo à la demande (VOD) DivX. Pour générer le code d’enregistrement, rendezvous dans la rubrique DivX VOD du menu d’installation de l’appareil. Une fois muni de ce code, allez sur vod.divx.com pour terminer la procédure d’enregistrement et en savoir plus sur DivX VOD.

DivX Certiﬁ ed® to play DivX ® video

•

iPod est une marque de

•

commerce d’Apple Inc., déposée aux États-Unis et dans d’autres pays. iPhone est une marque de commerce d’Apple Inc.

Dolby et le symbole représentant deux D sont des marques

•

déposées de Dolby Laboratories. “Pat. 7,295,673; 7,460,688; 7,519,274”

•

De nombreux disques DVD sont pourvus de protection contre la

•

copie. Par conséquent, vous devez uniquement brancher votre appareil directement à votre téléviseur, et non à un magnétoscope. Le fait de raccorder l’appareil à un magnétoscope provoque une image déformée avec des disques DVD protégés contre la copie.

« Ce produit intègre la technologie de protection des droits d’auteur,

•

protégée par des brevets américains et d’autres droits de propriété intellectuels relatifs à Rovi Corporation. Il est interdit de tenter de démonter l’appareil et d’en étudier le fonctionnement en vue de le reproduire ».

Licence

Droit d’auteur

Protection contre la copie

4 Français

HT-C550-ELS_FRA-1008.indd 4HT-C550-ELS_FRA-1008.indd 4 2010-10-08  10:11:212010-10-08  10:11:21

Page 5

Table des matières

CONSIGNES DE SÉCURITÉ

PRISE EN MAIN

BRANCHEMENTS

CONFIGURATION

2 Avertissements de sécurité 3 Précautions 3 Accessoires 4 Manipulation et rangement des disques - Précautions 4 Licence 4 Droit d’auteur 4 Protection contre la copie

7 Icones utilisées dans ce guide 7 Types et caractéristiques des disques 11 Description 11 Panneau avant 12 Panneau arrière 13 Télécommande

15 Connexion des enceintes 18 Connexion du module récepteur sans ﬁ l optionnel 20 Raccordement de la sortie Video Out à votre téléviseur 23 Connexion de l'antenne FM 23

Raccordement audio des périphériques

25 Avant de commencer (Installation initiale) 25 Réglage du menu Setup 26 Afﬁ chage 26 Format d’écran 26 BD Wise 26 Résolution 26 Format HDMI 27 Audio 27 Réglage des enceintes 28 Réglage ASC (Auto Sound Calibration/étalonnage

automatique du son) 29 DRC (Compression dynamique) 29 Synchronisation AV 29 Audio HDMI 29 Optimiseur EQ 30 Système 30 Installation initiale 30 Enregistrement DivX(R) 30 Langue 30 Sécurité 30 Class. parental 30 Modiﬁ cation du mot de passe 30 Assistance 30 Informations sur le produit

FRANÇAIS

Français 5

HT-C550-ELS_FRA-1008.indd 5HT-C550-ELS_FRA-1008.indd 5 2010-10-08  10:11:222010-10-08  10:11:22

Page 6

Table des matières

FONCTIONS DE BASE

FONCTIONS AVANCÉES

31 Lecture d’un disque 31 Lecture de CD audio (CD-DA)/MP3/WMA 32 Lecture de ﬁ chiers JPEG 32 Utilisation de la fonction de lecture 36 Mode sonore 38 Écoute de la radio

40 Fonction USB 40 Utilisation d’un iPod 42 Extraction audionumérique

INFORMATIONS

COMPLÉMENTAIRES

43 Dépannage 44 Liste des codes de langue 45 Caractéristiques

Les ﬁ gures et illustrations de ce manuel d’utilisation sont fournies à titre de référence et peuvent différer de

• l’apparence réelle de l’appareil.

Des frais d'administration peuvent vous être facturés si

•

un technicien intervient à votre demande et que le produit ne comporte aucun défaut

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation) vous amenez le produit dans un centre de réparation alors qu'il ne comporte aucun défaut

(c.-à-d; si vous n'avez pas pris la peine de lire le présent manuel d'utilisation).

Le montant de ces frais d'administration vous sera signiﬁ é avant la réalisation de toute prestation ou visite à

• domicile.

6 Français

HT-C550-ELS_FRA-1025.indd 6HT-C550-ELS_FRA-1025.indd 6 2010-10-25  1:30:262010-10-25  1:30:26

Page 7

Prise en main

01 Prise en main

Icones utilisées dans ce guide

Assurez-vous de consulter les déﬁ nitions des termes suivants avant de lire le guide d’utilisation.

Icône Terme Déﬁ nition

Il s’agit d’une fonction disponible avec les disques DVD-Vidéo ou DVD±R/±RW ayant été enregistrés et ﬁ nalisés en mode vidéo.

Il s’agit d’une fonction

disponible avec un CD de données (CD DA, CD-R/-RW).

Il s’agit d’une fonction disponible avec les disques CD-R/-RW.

Il s’agit d’une fonction disponible avec les disques MPEG4 (DVD±R/±RW, CDR/-RW).

Indique un cas où une fonction ne peut pas être exécutée ou des réglages pourraient être annulés.

DVD

MP3

JPEG

DivX

ATTENTION

Types et caractéristiques des disques

Code de région

Cet appareil ainsi que les disques sont codés par région. Ces codes régionaux doivent correspondre pour que le disque puisse être lu. Si les codes ne correspondent pas, le disque ne pourra pas être lu.

Type de

disque

DVD-VIDEO

Code de

région

Région

États-Unis, territoires des ÉtatsUnis et Canada

Europe, Japon, MoyenOrient, Égypte, Afrique du Sud, Groenland

Taiwan, Corée, Philippines, Indonésie, Hong Kong

Mexique, Amérique du Sud, Amérique centrale, Australie, Nouvelle Zélande, Îles du Paciﬁ que, Caraïbes

Russie, Europe de l’Est, Inde, la plupart des pays d’Afrique, Corée du Nord, Mongolie

Chine

Conseils ou instructions

REMARQUE

✎

Touche de

raccourci

HT-C550-ELS_FRA-1008.indd 7HT-C550-ELS_FRA-1008.indd 7 2010-10-08  10:11:222010-10-08  10:11:22

fournis pour vous aider à exécuter chaque fonction.

Permet d’accéder directement et facilement à une fonction via la simple pression du bouton de la télécommande spéciﬁ é.

Français 7

Page 8

Prise en main

Types de disques pouvant être lus

Signaux

enregistrés

AUDIO

VIDÉO

AUDIO

VIDÉO

Dimensions

Temps de lecture maxi.

du disque

Environ 240 min.

12 cm

8 cm

12 cm

8 cm 20 min.

12 cm

8 cm

(une face)

Environ 480 min.

(double face)

Environ 80 min.

(une face)

Environ 160 min.

(double face)

74 min.

Types de disques et

marques (logos)

DVD-VIDEO

CD AUDIO

DivX

Disques MP3 CD-R

N’utilisez pas les types de disques suivants

Les disques LD, CD-G, CD-I, CD-ROM, DVD-ROM et DVD-

•

RAM ne peuvent pas être lus par cet appareil. Si vous essayez de lire ces types de disques, le message <WRONG DISC FORMAT (Format de disque incorrect)> s’afﬁ che sur l’écran du téléviseur.

Les disques DVD achetés à l’étranger risquent de ne pas

•

être lus par cet appareil. Si vous essayez de les lire, le message <Wrong Region. Please check Disc. (Mauvaise région. Vérif. disque.)> s’afﬁ che sur l’écran du téléviseur.

Disques JPEG CD-R

Types et formats des disques

Cet appareil ne prend pas en charge les ﬁ chiers sécurisés (DRM).

Disques CD-R

Il est possible que certains disques CD-R ne puissent pas être

•

lus selon l’appareil ayant servi à l’enregistrer (graveur de CD, PC) et l’état du disque. Utilisez des disques CD-R 650 Mo/74 minutes.

•

N’utilisez pas de disques CD-R de plus de 700 Mo/80 minutes car il est possible qu’ils ne puissent pas être lus. Il est possible que certains supports CD-RW (réinscriptibles)

•

ne puissent pas être lus. Seuls les disques CD-R correctement ﬁ nalisés peuvent être lus

•

intégralement. Si la session est fermée alors que le disque n’est pas ﬁ nalisé, vous risquez de ne pas pouvoir lire le disque intégralement.

Seuls les disques CD-R contenant des ﬁ chiers MP3

•

au format ISO 9660 ou Joliet peuvent être lus. Les noms des ﬁ chiers MP3 ne doivent contenir aucun

•

espace ni caractère spécial (. / = +). Utilisez des disques enregistrés à une vitesse de

•

compression/décompression supérieure à 128 Kbits/s. Seuls les ﬁ chiers possédant les extensions « mp3 » et

•

« MP3 » peuvent être lus. Seuls les disques gravés en multisessions

•

consécutives peuvent être lus. Si un disque multisession contient. Un segment vierge, il pourra être lu uniquement jusqu'au segment vierge.

Si un disque n’est pas ﬁ nalisé, l’appareil mettra plus

•

de temps à démarrer la lecture et il est possible que tous les ﬁ chiers enregistrés ne soient pas lus.

Pour les ﬁ chiers encodés au format VBR (Variable Bit

•

Rate), c’est-à-dire les ﬁ chiers ayant à la fois un débit binaire faible et un débit binaire élevé (ex. : 32 Kbits/s à 320 Kbits/s), le son risque de sauter lors de la lecture.

Un maximum de 500 pistes par CD peut être lu.

•

Un maximum de 300 dossiers par CD peut être lu.

•

Seuls les ﬁ chiers possédant l’extension « jpg »

•

peuvent être lus. Si un disque n’est pas ﬁ nalisé, l’appareil mettra

•

plus de temps à démarrer la lecture et il est possible que tous les ﬁ chiers enregistrés ne soient pas lus. Seuls les disques CD-R contenant des ﬁ chiers JPEG

•

au format ISO 9660 ou Joliet peuvent être lus. Les noms des ﬁ chiers JPEG doivent contenir 8

•

caractères maximum et ne comporter aucun espace ni caractère spécial (. / = +). Seuls les disques gravés en multisessions

•

consécutives peuvent être lus. Si un disque multisession contient un segment vierge, il pourra être lu uniquement jusqu'au segment vierge. Un maximum de 999 images peut être enregistré

•

dans un dossier. Lors de la lecture d’un CD d’images Kodak/Fuji,

•

seuls les ﬁ chiers JPEG contenus dans le dossier d’images peuvent être lus. Il est possible que les disques d’images autres que

•

les CD d’images Kodak/Fuji soient plus longs au démarrage de la lecture ou ne soient pas lus du tout.

8 Français

HT-C550-ELS_FRA-1008.indd 8HT-C550-ELS_FRA-1008.indd 8 2010-10-08  10:11:222010-10-08  10:11:22

Page 9

DVD±R/±RW, CD-R/-RW

Les mises à jour logicielles pour les formats

•

incompatibles ne sont pas prises en charge. (Exemple : QPEL, GMC, résolution supérieure à 800 x 600 pixels, etc.)

Si un disque DVD-R/-RW n’a pas été

•

enregistré correctement au format DVD Vidéo, il ne pourra pas être lu.

DivX (Digital Internet Video Express)

Le format DivX est un format de ﬁ chier vidéo mis au point par Microsoft et basé sur la technologie de compression MPEG4. Ce format permet de fournir des données audio et vidéo sur Internet en temps réel.

La technologie MPEG4 est utilisée pour l’encodage vidéo, tandis que la technologie MP3 est utilisée pour l’encodage audio, ce qui permet aux utilisateurs de regarder un ﬁ lm en bénéﬁ ciant d’une qualité vidéo et audio pratiquement similaire à celle d’un DVD.

Formats pris en charge (DivX)

Cet appareil ne prend en charge que les formats de support suivants. Si aucun des formats, vidéo ou audio, n’est pris en charge, l’utilisateur pourrait être privé de son et les images pourraient être médiocres.

Si la fréquence d’échantillonnage de votre disque est

•

supérieure à 48 kHz ou à 320 Kbits/s, vous pouvez percevoir des tremblements à l’écran pendant la lecture.

•

Les parties ayant un format d’image élevé risquent de ne pas être lues lors de la lecture d’un ﬁ chier DivX.

•

Cet appareil n’acceptant que les formats d’encodage autorisés par DivX Networks, Inc., il est possible qu’un ﬁ chier DivX créé par l’utilisateur ne puisse pas être lu.

01 Prise en main

Formats vidéo pris en charge

Format Versions prises en charge

AVI

WMV

Format Débit binaire

MP3 WMA

AC3 DTS

•

Les ﬁ chiers DivX, y compris les ﬁ chiers audio et vidéo, créés au format DTS ne peuvent accepter que 6 Mbits/s maximum.

•

Format de l’image : bien que la résolution DivX par défaut soit 640x480 pixels, cet appareil peut prendre en charge un format allant jusqu'à 720x480 pixels. Les résolutions d’écran TV supérieures à 800 ne sont pas prises en charge.

DivX3.11~DivX5.1, XviD V1/V2/V3/V7

Formats audio pris en charge

Fréquence

d’échantillonnage

80 à 320 Kbits/s 56 à 128 Kbits/s 128 à 384 Kbits/s 44,1/48 kHz 1,5 Mbits/s 44,1 kHz

44,1 kHz

Français 9

HT-C550-ELS_FRA-1008.indd 9HT-C550-ELS_FRA-1008.indd 9 2010-10-08  10:11:232010-10-08  10:11:23

Page 10

Prise en main

Notes sur la connexion USB

Périphériques pris en charge : Support de stockage USB, lecteur MP3, caméra numérique, lecteur de carte USB

Afﬁ chage ou fonctionnement non garanti pour les

1) dossiers ou ﬁ chiers dont le nom excède 10 caractères.

Un ﬁ chier de sous-titre supérieur à 148 Ko ne peut

2) pas s’afﬁ cher correctement.

Le produit n’est pas compatible avec tous les

3) périphériques de caméra numérique / USB ou les lecteurs de carte USB.

Les systèmes de ﬁ chiers FAT16 et FAT32 ne sont pas

4) pris en charge.

Le système de ﬁ chiers NTFS n’est pas pris en

•

charge.

Les ﬁ chiers photo (JPEG), musique (MP3, WMA) et

5) vidéo doivent porter des noms en coréen ou en anglais. Autrement, le ﬁ chier risque de ne pas être lu.

Effectuez la connexion directement au port USB du

6) produit. La connexion via un autre câble peut provoquer des problèmes de compatibilité USB.

L’insertion de plusieurs périphériques de mémoire

7) dans un lecteur multicarte peut entraîner un dysfonctionnement.

Le protocole PTP pour caméras numériques n’est pas

8) pris en charge.

Ne déconnectez pas le périphérique USB durant un

9) processus de « lecture ».

Plus la résolution de l’image est élevée, plus lent le

10) délai d'afﬁ chage de l'image.

Les ﬁ chiers MP3/WMA ou vidéo de type DRM

11) téléchargés depuis un site commercial ne sont pas lus par l’appareil.

Le périphérique de disque dur externe n’est pas pris

12) en charge.

Formats de ﬁ chiers pris en charge

13)

Format

Nom de

ﬁ chier

Extension de ﬁ chier

Débit

binaire

Version

Pixel

Fréquence

d’échantillonnage


ﬁ xe

JPG MP3 WMA WMV DivX

JPG

.JPEG

640x480

Musique Film

.MP3 .WMA .WMV .AVI

80 à

–

––

–

56 à 128

320

Kbits/s

––

44,1 kHz

4 Mbits/s

Mbits/s

DivX3.11~

V1,V2,

V3,V7

720x480

44,1 kHz à 48 kHz

DivX5.1,

XviD

10 Français

HT-C550-ELS_FRA-1008.indd 10HT-C550-ELS_FRA-1008.indd 10 2010-10-08  10:11:232010-10-08  10:11:23

Page 11

Panneau avant

01 Prise en main

Description

1 2 4 5 6 7 9 108

TIROIR DISQUE

AFFICHAGE

CAPTEUR DE LA TÉLÉCOMMANDE

TOUCHE OUVRIR/FERMER (

4 5

TOUCHE DE FONCTION (

TOUCHE SYNTONISATION BAS/SAUT ( )

TOUCHE ARRÊT (

)

AUX IN 1/

ASC IN

12 13

Insérez le disque ici.

Afﬁ che le statut de lecture, l’heure, etc.

Détecte les signaux provenant de la télécommande.

)

Permet d’ouvrir et de fermer le tiroir disque.

mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞AUX 2 ➞ USB ➞IPOD ➞ FM.

Retour au titre, au chapitre ou à la piste précédent. Syntonisation vers le bas de la bande FM.

Interrompt la lecture du disque.

TOUCHE LECTURE/PAUSE (

TOUCHE SYNTONISATION HAUT/SAUT (

TOUCHE DE RÉGLAGE DU VOLUME ( , )

TOUCHE DE MISE SOUS TENSION ( )

CONNECTEUR AUX IN 1/ASC IN

PORT USB

HT-C550-ELS_FRA-1008.indd 11HT-C550-ELS_FRA-1008.indd 11 2010-10-08  10:11:232010-10-08  10:11:23

)

Permet de lire le disque ou de l’interrompre momentanément.

Passe au titre, au chapitre ou à la piste suivant.

)

Syntonisation vers le haut de la bande FM.

Réglage du volume

Permet de mettre l’appareil sous et hors tension.

Connectez des appareils externes tels qu’un lecteur MP3. Ce connecteur permet d’utiliser la fonction ASC (Auto Sound Calibration).

Permet de lire des ﬁ chiers contenus sur des périphériques de stockage USB externes tels que des lecteurs MP3, des cartes mémoire ﬂ ash USB, etc.

Français 11

Page 12

Prise en main

Panneau arrière

1 2 3 4 5 7 106 8 9

CONNECTEURS DE SORTIE DES

ENCEINTES 5 CANAUX +1

PRISE iPod

PRISE D'ENTRÉE OPTIQUE NUMÉRIQUE

EXTERNE (DIGITAL AUDIO IN)

CONNEXION DE CARTE TX (WIRELESS)

PRISE DE SORTIE HDMI (HDMI OUT)

PRISES AUX IN 2

PRISE DE SORTIE VIDÉO (VIDEO OUT)

PRISES DE SORTIE VIDÉO COMPOSANTES

PRISE PÉRITEL

VIDEO

DIGITAL AUDIO IN

OPTICAL

iPod

WIRELESS

HDMI OUT

OUT

COMPONENT

AUX IN 2

OUT

FM ANT

EXT (AV)

Connectez les enceintes avant, centrale et arrière ainsi que le caisson de basse.

Insérez ici le connecteur du socle de votre iPod.

Permet de raccorder un appareil périphérique à sortie numérique.

La carte TX établit la communication entre l’appareil et le module récepteur sans ﬁ l optionnel.

À l’aide d’un câble HDMI ; raccordez cette sortie HDMI à la borne d'entrée HDMI de votre téléviseur pour une image optimale.

Permet de raccorder la sortie analogique à 2 canaux d'un périphérique (un magnétoscope par exemple).

Permet de raccorder la prise de sortie VIDEO OUT de cet appareil à la prise d'entrée VIDEO IN de votre téléviseur.

Permet de raccorder l’appareil aux prises d'entrée vidéo composantes d'un téléviseur.

Permet de raccorder un téléviseur à l’aide d’une prise péritel.

PRISE D'ANTENNE FM

Permet de brancher l'antenne FM.

12 Français

HT-C550-ELS_FRA-1008.indd 12HT-C550-ELS_FRA-1008.indd 12 2010-10-08  10:11:242010-10-08  10:11:24

Page 13

Télécommande

Fonctions de la télécommande

Permet de mettre l’appareil sous et hors tension.

Si vous souhaitez passer en mode

Home cinéma ou TV à partir de la

télécommande, vérifiez la couleur du

voyant LED de ce bouton.

- Home cinéma : Orange

- TV : Vert

Appuyez sur une touche numérique pour

activer les options.

Touche numérique 8 : COMPONENT SEL.

Touche numérique 0 : VIDEO SEL.

Permet de sélectionner le mode audio

Dolby Pro Logic II souhaité.

Permet de revenir à la piste précédente

ou de passer à la suivante.

Permet d'arrêter/de démarrer la

lecture d'un disque.

Permet de couper momentanément le son.

Permet de régler le volume.

Appuyez sur ceci pour revenir au

menu d’accueil.

Permet de consulter le menu du disque.

Permet de modifier la langue de

doublage/des sous-titres, l’angle, etc.

Permet de sélectionner les options de menu affichées à l’écran et de changer les valeurs

Permet de revenir au menu précédent.

de menu.

Autorisez l’accès aux fonctions communes

du produit, telles que la Liste de photos.

VERT (B) : permet de prérégler les

stations FM.

Permet de régler la luminosité de

l’affichage.

Permet de réguler et de stabiliser le

volume pour éviter un changement

radical de celui-ci.

POWER

DVD RECEIVER/TV SLEEP

RDS DISPLAY TA

DISC MENU MENU

TOOLS

RETURN

DIMMER S . VOL AUDIO UPSCALE

FUNCTION

TV SOURCE

㪉

㪈

PTY- PTY SEARCH PTY+

㪊

㪋㪌㪍

㪎㪏㪇㪐

DSP /EQ

MUTE

REPEAT

MO/ST CD RIPPING

TUNING

/CH

TITLE MENU

INFO

EXIT

P .BASS

VOL

TUNER MEMORY

ABCD

01 Prise en main

Il s’agit d’une touche de sélection de mode. ou Appuyez pour sélectionner le mode vidéo du téléviseur.

Permet d’ouvrir et de fermer le tiroir disque.

Permet de régler l'heure de l'extinction automatique de l'appareil.

Utilisez la fonction RDS pour recevoir les stations FM.

Permet de sélectionner le mode audio (DSP ou EQ).

Permet de revenir en arrière ou d’avancer.

Permet d’interrompre momentanément la lecture d'un disque.

Permet de rechercher les stations FM actives et de changer de canaux.

Permet de répéter la lecture d’un titre, d’un chapitre, d’une plage ou d’un disque.

Permet d’accéder au menu Title.

Permet d’afficher le statut du disque (ou fichier) en cours de lecture.

Permet de quitter le menu.

Autorisez l’accès aux fonctions communes du produit, telles que la Liste de photos. ou JAUNE(C) : permet de sélectionner MONO

ou STEREO pour la diffusion de la radio.

BLEU(D) : permet de convertir le son audio

d’un CD au format de fichiers MP3.

Permet de sélectionner le mode P.BASS ou MP3 ENHANCEMENT.

Français 13

HT-C550-ELS_FRA-1008.indd 13HT-C550-ELS_FRA-1008.indd 13 2010-10-08  10:11:242010-10-08  10:11:24

Page 14

Prise en main

Installation des piles dans la télécommande

* Type de piles : AAA

REMARQUE

✎

Placez les piles dans la télécommande en respectant



les polarités : (+) avec (+) et (–) avec (–). Remplacez toujours les deux piles en même temps.



N’exposez pas les piles à la chaleur ou à une ﬂ amme.



La portée de la télécommande est d'environ 7 mètres



en ligne droite.

Réglage de la télécommande

Vous pouvez contrôler certaines fonctions de votre téléviseur à l’aide de cette télécommande.

Pour contrôler un téléviseur à l’aide de la télécommande

Appuyez sur la touche DVD RECEIVER/TV pour régler la télécommande sur le mode TV.

Appuyez sur la touche POWER pour allumer le téléviseur.

Tout en maintenant la touche POWER enfoncée, saisissez le code correspondant à la marque de votre téléviseur.

•

Si plusieurs codes correspondant à votre téléviseur ﬁ gurent dans le tableau, saisissez-les les uns après les autres pour trouver le code approprié.

•

Exemple : Pour un téléviseur Samsung

Tout en maintenant le bouton POWER enfoncé, utilisez les touches numériques pour entrer 00, 15, 16, 17 et 40.

Si le téléviseur s’éteint, cela signiﬁ e que le réglage est terminé.

•

Vous pouvez utiliser les touches TV POWER, VOLUME, CHANNEL, MENU ainsi que les touches numériques (0 à 9).

REMARQUE

✎

Il est possible que la télécommande ne fonctionne



pas avec certaines marques de téléviseur. Il se peut également que certaines fonctions ne soient pas disponibles en fonction de la marque de votre téléviseur.

14 Français



Liste des codes par marque de téléviseur

Marque Code Marque Code

Admiral

(M.Wards)

A Mark

Anam

AOC

Bell & Howell

(M.Wards)

Brocsonic

Candle

Cetronic

Citizen

Cinema

Classic

Concerto

Contec

Coronado

Craig

Croslex

Crown

Curtis Mates

CXC

Daewoo

Daytron Dynasty

Emerson

Fisher

Funai

Futuretech

General

Electric (GE)

Hall Mark

Hitachi

Inkel

JC Penny

JVC KTV KEC KMC

LG (Goldstar)

Luxman

LXI (Sears)

Magnavox

Marantz

Matsui

MGA

Mitsubishi/

MGA

Si vous ne réglez pas la télécommande avec le code correspondant à la marque de votre téléviseur, la télécommande fonctionne par défaut avec un téléviseur Samsung.

56, 57, 58

01, 15

01, 02, 03, 04, 05, 06,

07, 08, 09, 10, 11,

12, 13, 14

01, 18, 40, 48

57, 58, 81

59, 60

03, 18, 25

97 03 18 46 15

03, 05, 61, 82, 83, 84

62 03

59, 61, 63

02, 03, 04, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 32, 34,

35, 36, 48, 59, 90

40 03

03, 15, 40, 46, 59, 61,

64, 82, 83, 84, 85

19, 65

03 03

06, 40, 56, 59, 66,

67, 68

15, 18, 50, 59, 69

56, 59, 67, 86

59, 61, 87, 88

03, 15, 40

01, 15, 16, 17, 37, 38, 39, 40, 41, 42, 43, 44

19, 54, 56, 59, 60, 62,

63, 65, 71

15, 17, 18, 48, 54, 59,

60, 62, 72, 89

40, 54

18, 40

18, 40, 59, 60, 75

MTC

NEC

Nikei

Onking

Onwa

Panasonic

Penney

Philco

Philips

Pioneer

Portland

Proton

Quasar

Radio Shack

RCA/ Proscan Realistic

Sampo

Samsung

Sanyo

Scott

Sears

Sharp

Signature

2000

(M.Wards)

Sony

Soundesign

Spectricon

SSS

Sylvania

Symphonic

Tatung

Techwood

Teknika

TMK

Toshiba

Vidtech

Videch

Wards

Yamaha

York

Yupiteru

Zenith Zonda

Dongyang

18, 19, 20, 40, 59, 60

06, 07, 08, 09, 54, 66,

67, 73, 74

03, 15, 17, 18, 48, 54,

59, 62, 69, 90

15, 17, 18, 40, 48,

54, 62, 72

63, 66, 80, 91

15, 18, 59

06, 66, 67

17, 48, 56, 60, 61, 75

18, 59, 67, 76, 77, 78,

92, 93, 94

03, 19

00, 15, 16, 17, 40, 43, 46,

47, 48, 49, 19, 61, 65

03, 40, 60, 61

15, 18, 19 15, 57, 64

57, 58

50, 51, 52, 53, 55

03, 40

18, 40, 48, 54, 59,

60, 62

61, 95, 96

06 18

03, 15, 18, 25

18, 40

19, 57, 63, 71

59, 60, 69

15, 17, 18, 40, 48,

54, 60, 64

58, 79

03, 54

HT-C550-ELS_FRA-1008.indd 14HT-C550-ELS_FRA-1008.indd 14 2010-10-08  10:11:252010-10-08  10:11:25

Page 15

02 Connexions

Connexions

This section involves various methods of connecting the product to other external components. Before moving or installing the product, be sure to turn off the power and disconnect the power cord.

Connecting the Speakers

Position of the product

Place it on a stand or cabinet shelf, or under the TV stand.

Selecting the Listening Position

The listening position should be located about 2.5 to 3 times the distance of the TV's screen size away from the TV. Example : For 32" TV's 2~2.4m

For 55" TV's 3.5~4m

Enceintes avant

Placez ces enceintes devant votre position d'écoute, face vers l'intérieur (environ 45 degrés) et dans votre direction. Placez-les de façon à ce que les haut-parleurs d'aigus soient à la hauteur de vos oreilles. Alignez le devant des enceintes avant avec le devant de l'enceinte centrale ou légèrement plus en avant.

Enceinte centrale

Enceintes arrièrehj

Caisson de graves

ATTENTION

Ne laissez pas les enfants jouer avec les enceintes ou à proximité. Ils pourraient se blesser en cas de chute



de l’une d’elles. Lorsque vous branchez les ﬁ ls aux enceintes, assurez-vous de respecter les polarités (+/-).



Conservez le caisson de graves hors de portée des enfants aﬁ n d'éviter qu'ils ne mettent leurs mains ou des



objets dans l’évent (ouverture) du caisson. Ne suspendez pas le caisson de graves au mur par l’évent (ouverture).



REMARQUE

✎

Si vous placez une enceinte près de votre téléviseur, la couleur de l’écran peut s’altérer en raison du champ



magnétique généré par l’enceinte. Dans ce cas, éloignez l’enceinte.

Il est préférable de l'installer à la même hauteur que les enceintes avant. Vous pouvez aussi l'installer directement sur ou sous le téléviseur.

Placez-les sur les côtés de votre position d'écoute. Si vous manquez d’espace, placez-les face à face. Placez-les à environ 60 à 90 cm au-dessus de vos oreilles, face légèrement vers le bas.

Contrairement aux enceintes avant et centrale, les enceintes arrière sont

principalement utilisées pour les effets sonores et ils ne reproduisent donc pas forcément de son tout le temps.

Son emplacement n’est pas d’une importance cruciale. Vous pouvez le placer où vous voulez.

Français 15

HT-C550-ELS_FRA-1008.indd 15HT-C550-ELS_FRA-1008.indd 15 2010-10-08  10:11:252010-10-08  10:11:25

Page 16

Connexions

Connexion des enceintes

Composants des enceintes

HT-C550

(L) (R)(L) (R)

AVANT

ARRIÈRE

Composants des enceintes

HT-C553

(L) (R)

AVANT

(L) (R)

ARRIÈRE

HT-C555

(L) (R)

AVANT

(L) (R)

SOCLE

BASE DU SOCLE

SOCLE

VIS (5×15) : x2

VIS (4×20) : x8

CENTRALE

CAISSON DE

GRAVES

VIS (5×15) : x4

VIS (4×20) : x16

CENTRALE



CÂBLE

D’ENCEINTE



CAISSON DE GRAVES

CÂBLE D’ENCEINTE

Enceintes assemblées

HT-C553

ENCEINTE CENTRALE

ENCEINTE

AVANT

HT-C555

ENCEINTE

ARRIÈRE

ENCEINTE CENTRALE

CAISSON DE

GRAVES

ARRIÈRE

REMARQUE

✎

Reportez-vous à la page 17 pour installer les enceintes sur un socle Tallboy.



BASE DU SOCLE

CAISSON DE GRAVES

CÂBLE D’ENCEINTE

ENCEINTE AVANT/ARRIÈRE

CAISSON DE GRAVES

16 Français

HT-C550-ELS_FRA-1008.indd 16HT-C550-ELS_FRA-1008.indd 16 2010-10-08  10:11:262010-10-08  10:11:26

Page 17

iPod

DIGITAL AUDIO IN

OPTICAL

Installations des enceintes sur le socle Tallboy

* HT-C553 uniquement – Enceintes avant * HT-C555 uniquement – Enceintes avant/arrière

Retournez la base du socle et ﬁ xez-la au socle.

Servez-vous d'un tournevis et insérez de petites vis (4*20,

1 2

pour la connexion du pied et de la base du pied) dans le sens des aiguilles d'une montre dans les quatre trous marqués, tel qu'indiqué dans l'illustration.

ATTENTION : Lorsque vous utilisez un tournevis

3 4

dynamométrique, veillez à ne pas appliquer de force excessive. Vous risqueriez de le faire tourner à vide et de l'endommager. (tournevis dynamométrique - sous

les 15 kgp/cm)

Installez l’enceinte supérieure sur le support assemblé.

À l’aide d’un tournevis, insérez une autre grosse vis (5*15,

pour le raccordement de l'enceinte et du pied) dans le trou situé à l’arrière de l’enceinte et vissez-la dans le sens des aiguilles d’une montre.

Voici comment se présente le dispositif après

l’installation de l'enceinte. Suivez ces étapes pour installer d'autres enceintes.

Connexion des enceintes

Base du socle

Socle

Enceinte

Socle

02 Connexions

Appuyez sur la languette de la borne située à l’arrière de l'enceinte.

Insérez le ﬁ l noir dans la borne noire (–) et le ﬁ l rouge dans la borne rouge

(+), puis relâchez la languette. Branchez les ﬁ ches de contact situées à l’arrière de l’appareil en faisant

concorder les couleurs des ﬁ ches et des prises des enceintes.

Noir

Rouge

Pour le modèle HT-C550

Enceinte centrale

Enceinte avant (R)

Enceinte arrière (R)

Caisson de graves

* Reportez-vous à la page 16 pour les enceintes des modèles HT-C553/C555.

HT-C550-ELS_FRA-1008.indd 17HT-C550-ELS_FRA-1008.indd 17 2010-10-08  10:11:452010-10-08  10:11:45

Enceinte avant (L)

Enceinte arrière (L)

Français 17

Page 18

Connexions

iPod

DIGITAL AUDIO IN

OPTICAL

iPod

DIGITAL AUDIO IN

OPTICAL

WIRELESS

HDMI OUT

AUX IN 2

COMPONENT

OUT

VIDEO OUT

DIGITAL

AUDIO IN HDMI OUT

COMPONENT

OUT

AUX IN 2

VIDEO

OUT

WIRELESS

Connexion du module récepteur sans ﬁ l optionnel

Vous devez vous procurer le module récepteur sans ﬁ l et la carte TX chez votre détaillant Samsung aﬁ n de raccorder les enceintes ambiophoniques sans ﬁ l.

● Cet appareil doit être raccordé uniquement avec le SWA-5000.

Pour le modèle HT-C550

Enceinte centrale

Enceinte avant (R)

Enceinte avant (L)

Enceinte arrière (L)

Enceinte

arrière (R)

Module récepteur sans fil

* Reportez-vous à la page 16 pour les enceintes des modèles HT-C553/C555.

Appuyez sur la languette de la borne située à l’arrière de l'enceinte.

Insérez le ﬁ l noir dans la borne noire (–) et le ﬁ l rouge dans la borne rouge (+),

puis relâchez la languette.

Branchez les ﬁ ches de contact situées à l’arrière de l’appareil en faisant

concorder les couleurs des ﬁ ches et des prises des enceintes.

L'appareil étant hors tension, insérez la carte TX dans le port de connexion de

carte TX (WIRELESS) situé à l’arrière de l'appareil.

Tenez la carte TX de façon à ce que l'étiquette "WIRELESS" soit orientée

•

vers le haut, puis insérez-la dans le port. La carte TX établit la communication entre l’appareil et le module

•

récepteur sans ﬁ l.

Raccordez les enceintes arrière gauche et droite au module récepteur sans ﬁ l.

Branchez le cordon d’alimentation du module récepteur sans ﬁ l dans une

prise murale.

18 Français

Caisson de graves

Noir

Rouge

Carte TX

HT-C550-ELS_FRA-1008.indd 18HT-C550-ELS_FRA-1008.indd 18 2010-10-08  10:11:482010-10-08  10:11:48

Page 19

REMARQUE

✎



Placez le module récepteur sans ﬁ l à l’arrière de la position d’écoute. Si le module récepteur sans ﬁ l est situé trop près de l'appareil, des interruptions du son peuvent alors se produire en raison d’interférences.



Si vous utilisez un appareil tel qu’un four micro-onde, une carte réseau LAN sans ﬁ l, un appareil Bluetooth ou un autre appareil utilisant la même fréquence (2,4/5,8 GHz) à proximité, des interruptions du son peuvent alors se produire en raison d’interférences.



La portée des ondes radio est d’environ 10m depuis l'appareil au module récepteur sans ﬁ l; toutefois, elle varie en fonction de votre environnement d'exploitation. Un mur de béton armé ou un mur métallique situé entre l’appareil et le module récepteur sans ﬁ l peut provoquer un arrêt complet du système en raison des ondes radio qui ne peuvent pas pénétrer le métal.



Si l'appareil n’établit pas la connexion sans ﬁ l, ses paramètres ID doivent être réglés entre lui-même et le module récepteur sans ﬁ l. L’appareil étant hors tension, appuyez sur les touches numériques de la commande à distance "0""1""3""5" et le message "W INIT" apparaîtra à l'écran.



Le module récepteur sans ﬁ l étant sous tension, appuyez pendant 5 secondes sur la touche "ID SET" située à l’arrière du module récepteur sans ﬁ l.

ATTENTION

N’insérez jamais d’autre carte TX que celle fournie pour l’appareil.



Si une carte TX différente est utilisée, vous pourriez endommager l’appareil ou avoir des difﬁ cultés à la retirer. N’insérez pas la carte TX à l’envers ou en sens inverse.



Insérez la carte TX lorsque l'appareil est hors tension. L’insertion de la carte alors qu’il est sous tension pourrait



générer des problèmes. Si la carte TX est insérée et si le réglage du module récepteur sans ﬁ l est terminé, le son n’est pas émis via les



connecteurs des enceintes arrière de l'appareil. L’antenne du récepteur sans ﬁ l est intégrée au module récepteur sans ﬁ l. Ne l’exposez pas à l’eau et à l’humidité.



Pour une performance d’écoute optimale, assurez-vous que la zone autour du module récepteur sans ﬁ l n’est pas



obstruée.

Si le module récepteur sans ﬁ l n’émet aucun son, passez au mode 5 canaux +1 DVD ou Dolby ProLogic II.



En mode 2 canaux (2-CH), le module récepteur sans ﬁ l n’émet aucun son.



02 Connexions

Français 19

HT-C550-ELS_FRA-1008.indd 19HT-C550-ELS_FRA-1008.indd 19 2010-10-08  10:11:502010-10-08  10:11:50

Page 20

Connexions

WIRELESS

FM ANT

HDMI OUT

AUX IN 2

COMPONENT

OUT

VIDEO

OUT

EXT (AV)

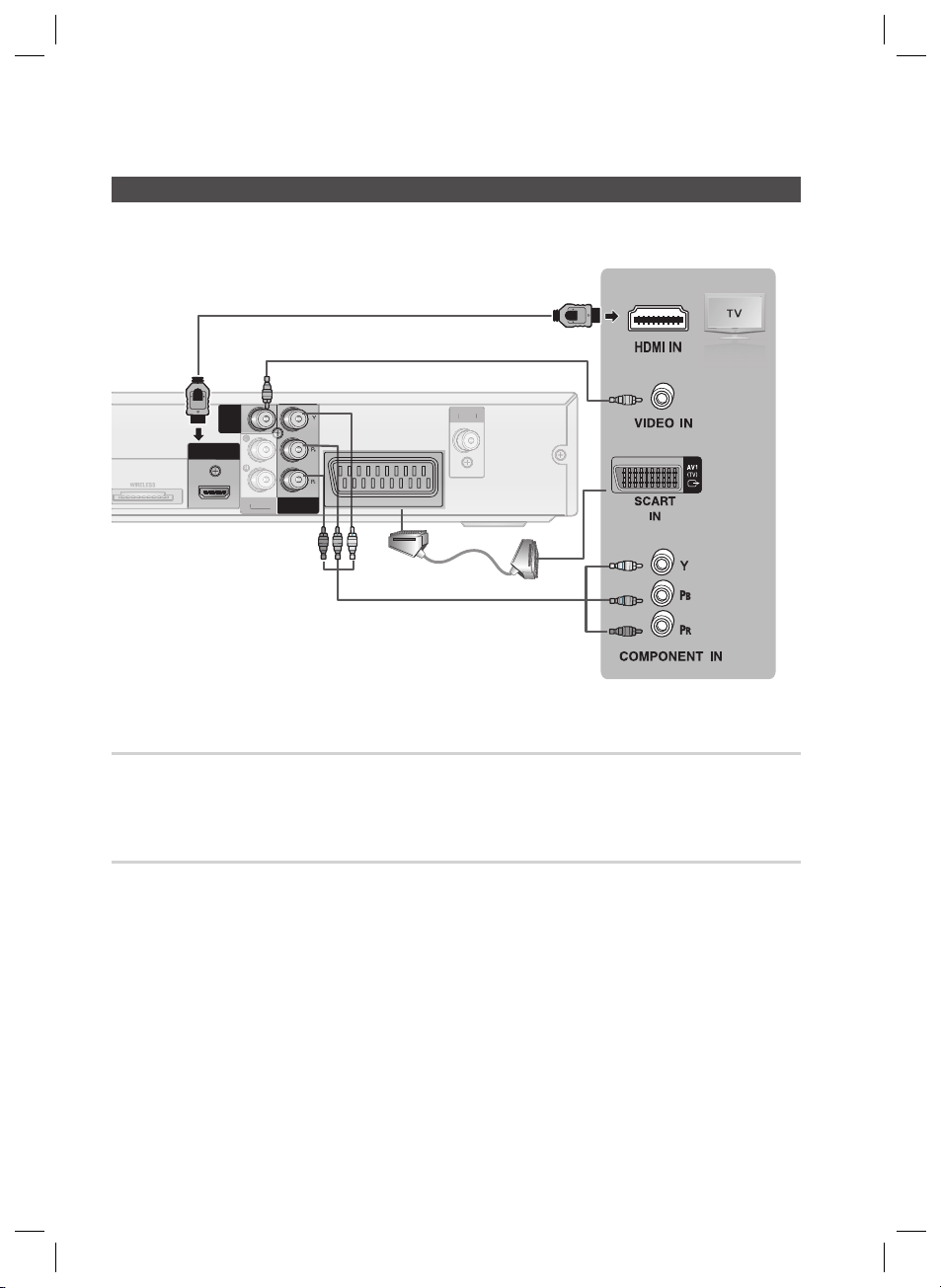

Raccordement de la sortie Video Out à votre téléviseur

Sélectionnez l'une des quatre méthodes de connexion à votre téléviseur.

MÉTHODE 1

MÉTHODE 4 (fournie)

FM ANT

UX IN

MÉTHODE 3

MÉTHODE 2

MÉTHODE 1 : HDMI

Connectez la prise de sortie HDMI OUT située à l’arrière de l'appareil à la prise d’entrée HDMI IN de votre téléviseur au moyen du câble HDMI (non fourni).

MÉTHODE 2 : Vidéo composant

Si votre téléviseur est équipé d’entrées Component Video (Vidéo composant), connectez les prises de sortie COMPONENT OUT (Pr, Pb et Y) situées à l’arrière de l’appareil aux prises d’entrée Vidéo Composant de votre téléviseur à l’aide d’un câble Vidéo composant (non fourni).

Fonction COMPONENT SELECT

L’appareil étant éteint, maintenez la touche Numérique 8 (COMPONENT SEL.) de la télécommande

enfoncée pendant au moins 5 secondes.

Le message <Y Pb Pr> ou <RGB> s’afﬁ che à l’écran.

•

Pour sélectionner <Y Pb Pr> et régler l’appareil sur le mode COMPOSANT, appuyez sur la touche

Numérique 8 (COMPONENT SEL.).

20 Français

HT-C550-ELS_FRA-1008.indd 20HT-C550-ELS_FRA-1008.indd 20 2010-10-08  10:11:512010-10-08  10:11:51

Page 21

MÉTHODE 3 : Péritel

Si votre télévision est équipée d'une entrée PÉRITEL, branchez un câble Péritel (non fourni) entre la prise EXT (AV) située à l'arrière de l'appareil et la prise SCART IN de votre télévision.

L’appareil étant éteint, maintenez Numérique 8 (COMPONENT SEL.) de la télécommande enfoncée

pendant au moins 5 secondes.

Le message <Y Pb Pr> ou <RGB> s’afﬁ che à l’écran.

•

Pour sélectionner <RGB> et passer en mode

(COMPONENT SEL.).

PÉRITEL

, appuyez sur la touche Numérique 8

Fonction VIDEO SELECT

Maintenez la touche Numérique 0 (VIDEO SEL.) de la télécommande enfoncée pendant au moins 5 secondes.

•

Le message <COMPOSITE> ou <RGB> s’afﬁ che à l’écran. Appuyez alors sur la touche Numérique 0 (VIDEO SEL.) pour sélectionner <COMPOSITE> ou <RGB>.

•

Si votre téléviseur est équipé d’une prise Péritel (entrée RGB), appuyez sur la touche Numérique 0 (VIDEO SEL.) pour sélectionner le mode RGB. Vous pouvez obtenir une meilleure qualité d'image en utilisant le

réglage Péritel.

•

Si votre téléviseur n’est pas équipé d’une prise Péritel (entrée RGB), appuyez sur la touche Numérique 0 (VIDEO SEL.) et sélectionnez le mode COMPOSITE.

MÉTHODE 4 : Vidéo Composite

Connectez la prise de sortie VIDEO OUT située à l’arrière de l'appareil à la prise d’entrée VIDEO IN de votre téléviseur au moyen du câble vidéo fourni.

02 Connexions

REMARQUE

✎

Les résolutions disponibles pour la sortie HDMI sont les suivantes : 480p(576p), 720p, 1080i/1080p. Reportez-



vous à la page 26 pour le réglage de la résolution. Ce produit fonctionne en mode Balayage entrelacé 480i (576i) pour la sortie composant/composite.



Après avoir terminé les raccordements vidéo, réglez la source d'entrée vidéo du téléviseur pour correspondre



avec le mode de sortie vidéo de votre appareil. Mettez ce produit sous tension avant de régler la source d’entrée vidéo sur votre téléviseur. Reportez vous au guide d'utilisation de votre téléviseur pour plus de détails concernant le choix de la source d'entrée vidéo.

ATTENTION

Les signaux vidéo distribués à travers un magnétoscope peuvent être affectés par des systèmes de



protection des droits d'auteur et l'image peut être déformée sur le téléviseur.

Français 21

HT-C550-ELS_FRA-1008.indd 21HT-C550-ELS_FRA-1008.indd 21 2010-10-08  10:11:522010-10-08  10:11:52

Page 22

Connexions

Raccordement de la sortie Video Out à votre téléviseur

FONCTION HDMI

Fonction de détection HDMI automatique

La sortie vidéo de l'appareil passe automatiquement au mode HDMI si vous branchez un câble HDMI alors que l'appareil est allumé.

HDMI (High Deﬁ nition Multimedia Interface) (Interface multimédia haute déﬁ nition)

•

L'interface HDMI permet la transmission numérique de données vidéo et audio à l'aide d'une prise unique.

•

Lorsque vous utilisez le HDMI, l'appareil transmet un signal audio et vidéo et afﬁ che une image claire sur un téléviseur disposant d'une prise d'entrée HDMI.

Description du raccordement HDMI

•

- L'interface HDMI transmet uniquement un signal numérique pur au téléviseur.

- Si votre téléviseur ne prend pas en charge la technologie HDCP (High-bandwidth Digital Content Protection) (Protection du contenu numérique à large bande passante), des parasites peuvent apparaître à l'écran.

•

Qu'est-ce que la technologie HDCP ?

•

HDCP (Protection du contenu numérique à large bande passante) est un système de protection contre la copie du contenu DVD transmis par HDMI. Elle offre un lien numérique sécuritaire entre une source vidéo (ordinateur, DVD, etc.) et un dispositif d'afﬁ chage (téléviseur, projecteur, etc.). Le contenu est crypté à la source pour empêcher les copies non autorisées.

REMARQUE

✎

Lorsqu’un câble HDMI est connecté, il n’y a aucune émission sur les sorties de signaux vidéo



composite et vidéo composant.

Utilisation de la fonction Anynet+ (HDMI-CEC)

Anynet+ est une fonction qui vous permet de commander les autres appareils Samsung à l’aide de la télécommande de votre téléviseur Samsung. Vous pouvez utiliser la fonction Anynet + en connectant cet appareil à un téléviseur SAMSUNG à l’aide d’un câble HDMI. Uniquement disponible pour les téléviseurs SAMSUNG prenant en charge la fonction Anynet+.)

Connectez l'appareil à un téléviseur Samsung à l'aide d'un câble HDMI. (Voir page 20)

Réglez la fonction Anynet+ sur votre téléviseur. (Pour de plus amples renseignements, reportez-vous au

manuel d’instructions du téléviseur.)

REMARQUE

✎

La fonction Anynet+ prend en charge quelques touches de la télécommande.

 

Cette fonction n'est pas disponible si un câble HDMI ne prend pas en charge le CEC.



Certaines résolutions de sortie HDMI ne sont pas compatibles avec certains téléviseurs. Veuillez vous reporter au manuel d'utilisation de votre téléviseur.



Veuillez vériﬁ er le logo Anynet+.)

(si votre téléviseur comporte le logo il prend en charge la fonction

22 Français

HT-C550-ELS_FRA-1008.indd 22HT-C550-ELS_FRA-1008.indd 22 2010-10-08  10:11:522010-10-08  10:11:52

Page 23

Connexion de l'antenne FM

COMPO

Antenne FM (fournie)

VIDEO

IDE

OUT

HDMI OUT

WIRELESS

COMPONENT

UX IN 2

NENT

OUT

AUX IN 2

Connectez l’antenne FM fournie à la prise d'antenne FM.

Déplacez lentement le ﬁ l de l’antenne jusqu’à ce que vous trouviez un emplacement permettant une

EXT (AV)

bonne réception. Fixez-le ensuite sur le mur ou sur toute autre surface rigide.

REMARQUE

✎

Cet appareil ne capte pas les ondes AM.



Raccordement audio des périphériques

FM ANT

02 Connexions

Sortie audio

AUX IN 1/

ASC IN

Câble audio

(non fourni)

AUX1 : Raccordement d'un périphérique/lecteur MP3

Périphériques tels qu'un lecteur MP3.

Raccordez AUX IN1 / ASC IN (Audio) situés à l'avant de l'appareil à la sortie audio du périphérique/ lecteur MP3.

Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX1.

•

Le mode change dans l’ordre suivant : DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ IPOD ➞ FM.

Français 23

HT-C550-ELS_FRA-1008.indd 23HT-C550-ELS_FRA-1008.indd 23 2010-10-08  10:11:532010-10-08  10:11:53

Page 24

Connexions

iPod

DIGITAL

AUDIO IN

OPTICAL

WIRELESS

FM ANT

HDMI OUT

AUX IN 2

COMPONENT

OUT

VIDEO

OUT

FM ANT

HDMI OUT

COMPONENT

OUT

VIDEO

OUT

EXT (AV)

Câble optique

(non fourni)

Raccordement audio des périphériques

Blanc

Rouge

Câble audio (non fourni)

Si le périphérique analogique ne possède qu'une prise de sortie audio, raccordez-la soit à gauche ou à droite.

Décodeur

OPTICAL (PRISES OPTIQUES)

Magnétoscope

AUX 2

AUX2 : Raccordement d'un périphérique analogique

Périphériques à signal analogique tels qu’un magnétoscope.

Raccordez AUX IN 2 (Audio) situé à l'arrière de l'appareil à la sortie audio du périphérique analogique.

•

Assurez-vous de respecter les couleurs des prises de connexion.

Appuyez sur la touche FUNCTION pour sélectionner l'entrée AUX 2.

•

Le mode change dans l’ordre suivant :

DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ IPOD ➞ FM.

REMARQUE

✎

Vous pouvez également raccorder la prise de sortie vidéo de votre magnétoscope au téléviseur et raccorder



les prises de sortie audio du magnétoscope à cet appareil.

OPTICAL (PRISES OPTIQUES) : Raccordement d’un périphérique numérique

Pour le raccordement de périphériques à signal numérique tels que les décodeurs ou les récepteurs satellites :

Raccordez DIGITAL AUDIO IN (OPTICAL) situé à l'arrière de l'appareil à la sortie numérique du périphérique numérique.

Appuyez sur la touche FUNCTION pour sélectionner D.IN

Le mode change dans l’ordre suivant :

•

DVD/CD ➞ D.IN ➞ AUX 1 ➞ AUX 2 ➞ USB ➞ IPOD ➞ FM.

24 Français

HT-C550-ELS_FRA-1008.indd 24HT-C550-ELS_FRA-1008.indd 24 2010-10-08  10:11:542010-10-08  10:11:54

Page 25

TITLE MENU

INFO

Conﬁ guration

03 Conﬁ guration

Avant de commencer (Installation initiale)

Appuyez sur la touche POWER lorsqu'il est

connecté sur le téléviseur pour la première fois. L'écran Initial setting (Installation initiale) s’afﬁ che.

Initial setting > On-Screen Language Select a language for the on-screen displays.

English Korean

Dutch

French

German

Italian

Move Select Return

Appuyez sur les touches ▲▼ pour sélectionner la langue souhaitée, puis sur la touche ENTRÉE.

Appuyez sur la touche ENTRÉE pour sélectionner la touche Départ.

Appuyez sur les touches ▲▼ pour sélectionner le format d’écran souhaité, puis sur la touche ENTRÉE.

Branchez le microphone ASC à la prise d’entrée ASC IN sur l'appareil.

- L'écran Auto Sound Calibration (étalonnage automatique du son) s’afﬁ che.

Appuyez sur la touche

ENTRÉE

pour

sélectionner la touche Départ.

REMARQUE

✎

Si le câble HDMI est connecté à l'appareil, le format



d’écran n'apparaît pas. Si vous revenez à l'écran précédent, appuyez sur la



touche RETURN. Lorsque vous avez sélectionné une langue de menu,



vous pouvez la changer en appuyant sur la touche ARRET () située sur la télécommande pendant plus de 5 secondes sans disque. Lorsque l'écran Initial setting (Installation initiale)



n'apparaît pas, reportez-vous à Installation initiale. (voir page 30).

Sélection du format Vidéo

Chaque pays a une norme de format vidéo différente. Vous pouvez sélectionner le format vidéo entre NTSC ou PAL. Appuyez et maintenez la touche numérique 7 située sur la télécommande pendant plus de 5 secondes lorsque l'appareil est hors tension.

•

"NTSC" ou "PAL" s’afﬁ che à l’écran. A cet instant, appuyez sur la touche numérique 7 pour sélectionner soit "NTSC" ou "PAL".

•

Le format vidéo du disque doit être identique à celui de votre téléviseur.

Réglage du menu Setup

L'étape pour y accéder peut différer en fonction du menu sélectionné. GUI (Interface utilisateur graphique) contenue dans ce manuel peut différer, en fonction de la version du micrologiciel.

DISC MENU MENU

DISC MEN

TOOLS

TOOL

TITLE MENU

INFO

Appuyez sur la touche POWER.

Appuyez sur les touches ◄► pour sélectionner

RETURN

TOUCHE MENU : Permet d’afﬁ cher le menu d'accueil.

TOUCHE RETURN : Permet de revenir au menu de conﬁ guration.

TOUCHE

ENTRÉE / DIRECTION

Permet de déplacer le curseur et de sélectionner un élément. Permet de sélectionner l'élément actuellement sélectionné.

Permet de conﬁ rmer le réglage.

TOUCHE

EXIT : Permet de quitter le menu de

conﬁ guration.

Function DVD/CD

Paramètres, puis sur la touche ENTRÉE.

Appuyez sur les touches ▲▼ pour sélectionner le

menu souhaité, puis sur la touche ENTRÉE. Appuyez sur les touches ▲▼ pour sélectionner le

sous-menu souhaité, puis sur la touche ENTRÉE. Appuyez sur les touches ▲▼ pour sélectionner

l'élément souhaité, puis sur la touche ENTRÉE. Appuyez sur la touche EXIT pour quitter le menu de

conﬁ guration.

EXIT

Paramètres

Français 25

HT-C550-ELS_FRA-1008.indd 25HT-C550-ELS_FRA-1008.indd 25 2010-10-08  10:11:562010-10-08  10:11:56

Page 26

Conﬁ guration

Afﬁ chage

Vous pouvez conﬁ gurer diverses options d'afﬁ chage telles que le format d’écran, la résolution, etc.

Format d’écran

En fonction du type de téléviseur que vous possédez, vous pouvez souhaiter ajuster le réglage de l'écran.

4:3 Pan-Scan (Recadrage)

•

Format sélectionné lorsque vous souhaitez voir une vidéo au format 16:9 émise par le DVD sans avoir les barres noires en haut et en bas, même si vous avez un téléviseur au format d'écran 4:3 (les parties extrêmes gauche et droite des images du ﬁ lm seront tronquées).

4:3 Letter Box (Boîte aux lettres)

•

Format sélectionné lorsque vous souhaitez visionner un DVD en 16:9 alors que votre téléviseur dispose d'un écran 4:3. Des barres noires apparaissent en haut et en bas de l'écran.

16:9 Wide (Large)

•

Vous pouvez voir la totalité de l'image 16:9 sur votre téléviseur écran large.

Oui : La résolution d'origine du disque DVD

•

sera émise en direct sur le téléviseur. Non : La résolution de sortie sera déterminée

•

en fonction de la résolution précédemment réglée, sans tenir compte de la résolution du disque.

REMARQUE

✎

La qualité de l’image sera ainsi optimisée en



fonction du contenu (sur le disque, DVD, etc.) que vous souhaitez lire et de l’appareil ou de votre téléviseur Samsung compatible BD Wise. Si vous souhaitez changer la résolution en mode



BD Wise, vous devez régler au préalable le mode BD sur Off (Désactivé). BD Wise sera désactivé si l’appareil est connecté à



un dispositif qui ne prend pas en charge BD Wise.

Résolution

Permet de régler la ré solution de sortie du signal vidéo HDMI. Le nombre dans 480p(576p), 720p, 1080i et 1080p indique le nombre de lignes de la vidéo.

Le i et le p indiquent respectivement le balayage entrelacé et le balayage progressif.

BD Wise : Permet de régler automatiquement la résolution

•

optimale lors de la connexion via HDMI à un téléviseur avec la fonction BD Wise. (L'élément de menu BD Wise apparaît uniquement si BD Wise est réglé sur ON (Oui).) 480p(576p) : génère 480 lignes en vidéo progressive.

•

720p : génère 720 lignes en vidéo progressive.

•

1080i : génère 1080 lignes en vidéo entrelacée.

•

1080p : génère 1080 lignes en vidéo progressive.

•

REMARQUE

✎

Lorsque vous utilisez une source HDMI, l'écran est



commuté automatiquement en mode 16:9 Large et le format d’écran est désactivé. Si un DVD est au format 4:3, vous ne pouvez pas le voir



en écran panoramique. Les disques DVD étant enregistrés dans divers formats



d'image, ils paraissent différents en fonction du logiciel, du type de téléviseur et du réglage de son format d’écran.

BD Wise

(Appareils Samsung uniquement)

BD Wise est la toute dernière fonction d’interconnexion de Samsung. - Lorsque vous interconnectez les produits Samsung au moyen de BD-Wise via HDMI, la résolution optimale se règle automatiquement.

✎

Si Composant ou Composite est connecté, la



résolution prend en charge uniquement 480i(576i). En fonction du téléviseur, 1080P peut ne pas



apparaître.

Format HDMI

Vous pouvez optimiser le réglage de la couleur à partir de la sortie HDMI. Sélectionnez un type de périphérique connecté.

Tv : sélectionné si le raccordement au téléviseur est

•

effectué via HDMI. Ecran : sélectionné si le raccordement au moniteur est

•

effectué via HDMI.

26 Français

HT-C550-ELS_FRA-1008.indd 26HT-C550-ELS_FRA-1008.indd 26 2010-10-08  10:11:572010-10-08  10:11:57

Page 27

03 Conﬁ guration

Audio

Réglage des enceintes

Taille des enceintes

Vous pouvez régler la taille de l'enceinte du centre, des enceintes arrière ainsi que la tonalité d’essai dans ce mode.

Paramètres

Réglage Haut-Parleurs

Taille haut-parleur ►

BAL avant

Delai

Tonalité d'essai : Non

Réglage de la balance de l’enceinte

Vous pouvez choisir entre 0 et -6.



Plus vous vous rapprochez de -6, plus le volume



diminue.

Réglage du niveau de l’enceinte centrale/arrière et du caisson de graves

Le niveau de volume peut être ajusté par paliers de



+6dB à –6dB. Plus vous vous rapprochez de +6 dB, plus le



volume augmente. Plus vous vous rapprochez de -6 dB, plus le volume diminue.

Temps de propagation

Si les enceintes ne peuvent être placées à égale distance de votre position d’écoute, vous pouvez régler le temps de

Sélect. Retour

Déplacer Sélect. Retour

propagation des signaux audio émis depuis les enceintes du centre et arrière.

Vous pouvez aussi régler la tonalité d’essai dans ce mode.

Pour les enceintes avant, le mode est réglé sur Petite.

•

Pour le caisson de graves, le mode est réglé sur Présent.

•

Pour les enceintes du centre et arrière, vous pouvez

•

commuter le mode sur Petite ou Aucune.

- Petit : sélectionnez cette option lorsque vous

utilisez les enceintes.

- Aucun : sélectionnez cette option lorsque

aucune enceinte n’est connectée.

Réglage du temps de propagation des enceintes

Lorsque le son ambiophonique 5.1CH est émis, vous pouvez proﬁ ter de la meilleure qualité sonore si la distance entre vous et chacune des enceintes est identique.

Etant donné que les sons n’arrivent pas tous ensemble au point d'écoute en raison de

REMARQUE

✎

Le mode d'enceinte peut varier en fonction des



réglages Dolby Pro Logic et Stéréo

BAL avant

l’emplacement des enceintes, il est possible de compenser ce phénomène en ajoutant un effet de décalage du son des enceintes du centre et arrière.

Paramètres

Vous pouvez ajuster la balance et le niveau de chaque enceinte.

Paramètres

Équilibre avant

Equil. arr.

Niv. centr Niv. arr. Niv. grave

Appuyez sur les touches ▲▼pour sélectionner et ajuster l'enceinte souhaitée. Appuyez sur les touches ◄► pour ajuster les

réglages.

BAL avant

dB L

Changer Sélect. Retour

Déplacer Sélect. Retour

dB dB dB

REMARQUE

✎

Le menu Temps de propagation sera activé



uniquement lorsque la source 5 canaux +1 est lue. Vous ne pouvez pas régler le centre et l'arrière dans ce



mode lorsque la taille des enceintes du centre ou arrière est réglée sur Aucune.

Delai

Avant

Centre : 00mSEC

Arrière : 10mSEC

Caisson basses

Tonalité d'essai : Non

Changer Sélect. Retour

Déplacer Sélect. Retour

Français 27

HT-C550-ELS_FRA-1008.indd 27HT-C550-ELS_FRA-1008.indd 27 2010-10-08  10:12:012010-10-08  10:12:01

Page 28

Conﬁ guration

Positionnement idéal de l'enceinte du centre

Positionnement idéal des enceintes arrière

Il est préférable de placer toutes les enceintes dans ce cercle.

Df: distance par rapport à l’enceinte avant. Dc: distance par rapport à l’enceinte du centre. Dr: distance par rapport à l’enceinte arrière.

Réglage de l'enceinte du centre

Si la distance Dc est égale ou supérieure à la distance Df représentée sur la ﬁ gure, réglez le mode sur 0 ms.

Sinon, modiﬁ ez le réglage en suivant le tableau.

Distance

entre Df

0,00m 0,34m 0,68m 1,06m 1,40m 1,76m

et Dc

Temps de

ropagation

00 ms 01 ms 02 ms 03 ms 04 ms 05 ms

Réglage de l'enceinte arrière

Si la distance Dc est égale ou supérieure à Dr représentée sur la ﬁ gure, réglez le mode sur 0 ms. Sinon, modiﬁ ez le réglage en suivant le tableau.

Tonalité d'essai

Paramètres

Utilisez la tonalité d'essai pour vériﬁ er les raccordements des enceintes acoustiques.

Appuyez sur les touches

•

Oui.

•

La tonalité d'essai sera émise dans l'ordre vers

Avant gauche ➞ Centre ➞ Avant droite ➞ Arrière droite ➞ Arrière gauche ➞ Caisson

basses.

Pour arrêter la tonalité d'essai, appuyez sur la touche ENTRÉE.

Réglage Haut-Parleurs

Taille haut-parleur

BAL avant

Delai

Tonalité d'essai : Oui ►

Sélect. Retour

Déplacer Sélect. Retour

◄►

pour sélectionner

Réglage ASC (Auto Sound Calibration/ étalonnage automatique du son)

Si vous réglez une seule fois la fonction ASC lorsque vous déplacez ou installez l’appareil, celle-ci reconnaîtra automatiquement la distance entre les enceintes, les niveaux de puissance entre les canaux et les caractéristiques de fréquence aﬁ n de reproduire un champ sonore 5.1 optimisé pour votre environnement d’écoute.

Distance

entre Df

0,00m 1,06m 2,11m 3,16m 3,62m 5,29m

et Dc

Temps de

ropagation

✎

00 ms 03 ms 06 ms 09 ms 12 ms 15 ms

REMARQUE

Avec PL II (Dolby Pro Logic II), le temps de



AUX IN 1/

ASC IN

/ X IN 1 U A N I ASC

Microphone ASC

propagation peut être différent pour chaque mode. Avec le son AC-3 et DTS, le temps de



propagation peut être réglé entre 00 et 15mSEC. Le canal du centre est ajustable uniquement pour



les disques 5 canaux +1.

L: Enceinte avant (L) R: Enceinte avant (R) C: Enceinte centrale

SW: Caisson de graves SL: Enceinte arrière (L) SR: Enceinte arrière (R)

28 Français

HT-C550-ELS_FRA-1008.indd 28HT-C550-ELS_FRA-1008.indd 28 2010-10-08  10:12:022010-10-08  10:12:02

Page 29

REMARQUE

✎

Vous devez conﬁ gurer l’ASC lorsqu’il n’y a pas de



disque dans l’appareil. Vous ne pouvez pas ajuster le volume en utilisant les



touches de commande du volume, le niveau du volume étant ﬁ xe pendant la conﬁ guration ASC.

Si vous débranchez le microphone ASC pendant le



réglage de la fonction ASC, le réglage est annulé. Les effets sonores DSP/EQ, Dolby Pro Logic ll et P.



BASS sont désactivés si la fonction ASC est activée. Si l'appareil est raccordé à des périphériques externes



ou à d'autres composants (tels qu'un iPod, AUX, D.IN), la conﬁ guration ASC peut ne pas fonctionner correctement.

Etalonnage automatique du son

Vous pouvez écouter soit le mode ASC ou les réglages d’enceintes utilisateur.

Oui: Vous écouterez le son en mode ASC

•

(Etalonnage automatique du son).

Non: Vous écouterez le son selon la valeur de

•

réglage des enceintes.

Paramètres

Etalonnage auto du son

Etalonnage auto du son : Oui ►

Paramètre Etalonnage automatique du son

Changer Sélect. Retour

Déplacer Sélect. Retour

Réglage de l'étalonnage automatique du son

Branchez le microphone ASC à la prise d’entrée

ASC. Installez le microphone ASC à la position

d’écoute.

L'étalonnage automatique du son sera réglé

•

automatiquement selon la séquence suivante :

Avant gauche Arrière droit basses

•

Appuyez sur la touche RETURN pour annuler le réglage de l'étalonnage automatique du son.

•

Débranchez le microphone ASC lorsque le message "REMOVE MIC (RETIRER LE MICROPHONE)" apparaît à l’écran.



Centre  Avant droit 



Arrière gauche  Caisson de

REMARQUE

✎

Le réglage de la fonction Auto Sound



Calibration prend environ 3 minutes.

DRC (Compression dynamique)

Cette fonction équilibre la plage entre les sons les plus forts et les plus faibles. Vous pouvez utiliser cette fonction pour bénéﬁ cier du son Dolby Digital lorsque vous visionnez un ﬁ lm à faible volume (ex. : la nuit).

Vous pouvez sélectionner les valeurs Non, 2/8,

•

4/8, 6/8, Plein écran

Synchronisation AV

La synchronisation vidéo et audio peut ne pas concorder avec un téléviseur numérique. Si cela se produit, corrigez ce décalage pour les synchroniser.

Vous pouvez régler le temps de propagation audio entre

•

0 mSec et 300 mSec. Réglez-le dans l'état optimal.

Audio HDMI

Les signaux audio transmis par le câble HDMI peuvent être commutés On/Off.

Oui : Les signaux audio et vidéo sont transmis par

•

le câble de connexion HDMI, et le signal audio est émis par les enceintes de votre téléviseur uniquement.

Non : La vidéo est transmise par le câble de

•

connexion HDMI uniquement, tandis que l’audio est émis par les enceintes de l'appareil uniquement.

REMARQUE

✎

Le réglage par défaut de cette fonction est HDMI



Audio Off. L’audio HDMI est automatiquement mixé dans les



2 canaux pour les enceintes du téléviseur. Lorsque l’audio HDMI est réglé sur On (activé), les



formats sonores PL II /DSP EQ /P.BASS ne fonctionnent pas. En mode iPod, ce menu n'est pas disponible.



Optimiseur EQ

Permet de régler l'égaliseur à l'optimal automatiquement en fonction de la région.

Non : désactive l'égaliseur

•

Oui : active l'égaliseur.

•

03 Conﬁ guration

Français 29

HT-C550-ELS_FRA-1012.indd 29HT-C550-ELS_FRA-1012.indd 29 2010-10-12  9:40:252010-10-12  9:40:25

Page 30

Conﬁ guration

Système

Installation initiale

En utilisant l’Installation initiale, vous pouvez régler la langue, le format d’écran et le réglage de l'ASC (Auto Sound Calibration).

Vériﬁ ez si le microphone ASC est raccordé à l'appareil.

REMARQUE

✎

Si le câble HDMI est connecté au produit, le



format du téléviseur n’apparaîtra pas et l’appareil sera réglé automatiquement en mode 16:9 Panoramique.

Enregistrement DivX(R)

Code d'enregistrement View DivX(R) VOD pour acheter et lire le contenu d'un DivX(R) VOD.

Langue

Vous pouvez sélectionner la langue que vous préférez pour le menu à l'écran, le menu du disque, etc.

Language

OSD

Disque

Audio

Sous-titres

a Pour sélectionner une autre langue, sélectionnez

OTHERS du menu du disque, audio et sous-titres, et entrez le code de la langue de votre pays (voir page 44).

a Vous ne pouvez pas sélectionner OTHERS

(AUTRES)dans le menu de la langue OSD.

REMARQUE

✎

La langue sélectionnée apparaîtra uniquement



si elle est prise en charge par le disque.

Sélectionnez la langue pour les afﬁ chages à l'écran.

Sélectionnez la langue pour les afﬁ chages du menu du disque.

Sélectionnez la langue audio du disque.

Sélectionnez la langue pour les soustitres du disque.

Sécurité

La fonction de verrou parental agit en liaison avec les DVD auxquels ont été attribué un niveau qui vous aide à contrôler les types de DVD que regarde votre famille. Il y a jusqu'à 8 niveaux d’évaluation sur un disque.

Class. parental

Sélectionnez le niveau d’évaluation que vous souhaitez régler. Un numéro élevé indique que le programme est destiné uniquement aux adultes. Par exemple, si vous sélectionnez jusqu'au niveau 6, les disques contenant le niveau 7, 8 ne seront pas lus.

Entrez le mot de passe, puis appuyez sur le bouton ENTRÉE.

- Par défaut, le mot de passe est réglé sur « 7890 ».

- Une fois la conﬁ guration terminée, le système revient sur l’écran précédent.

Modiﬁ cation du mot de passe

Sélectionnez Changer et entrez un mot de passe de 4 chiffres pour régler le verrou parental en utilisant les touches numériques de la télécommande.

Paramètres

Affichage Audio Système Langue

Sécurité

Assistance

Contrôle Parental : Non

Mot de passe : Changer ►

Déplacer Sélect. Retour

Si vous oubliez votre mot de passe

Retirez le disque.

Appuyez pendant 5 secondes ou plus sur la

touche ARRET () située sur la télécommande. Tous les réglages seront ramenés aux réglages d'usine.

Assistance

Informations sur le produit

Indiquez les informations relatives au produit, telles que le code du modèle, la version du logiciel, etc.

30 Français

HT-C550-ELS_FRA-1008.indd 30HT-C550-ELS_FRA-1008.indd 30 2010-10-08  10:12:032010-10-08  10:12:03

Page 31

Fonctions de base

04 Fonctions de base

Lecture d’un disque

Appuyez sur la touche OUVERTURE/ FERMETURE ().

Déposez avec précaution le disque sur le plateau, avec l’étiquette du disque sur le dessus.

Appuyez sur le bouton OUVERTURE/ FERMETURE () pour ouvrir le tiroir du disque.

REMARQUE

✎

Fonction Reprise. Lorsque vous arrêtez la lecture



d'un disque, l'appareil garde en mémoire où vous l'avez arrêté, ainsi lorsque vous appuyez sur la touche LECTURE à nouveau, il démarre là où la lecture a été interrompue. (Cette fonction ne concerne que les DVD) Appuyez deux fois sur la touche la lecture pour désactiver la fonction Reprise.

Si aucune touche n'est actionnée sur l'appareil ou



sur la télécommande pendant plus de 3 minutes lorsque l'appareil est en mode Pause, il passera en mode ARRET.

L'écran initial peut apparaître différent, en fonction



du contenu du disque. Les disques piratés ne fonctionnent pas dans cet



appareil car ils violent les recommandations du CSS (Content Scrambling System : un système de protection contre la copie).

apparaît lorsque vous appuyez sur une

touche non valide.

ARRET

pendant

Fonction économiseur d'écran TV/ Economiseur d'énergie

Si le lecteur est laissé en mode d’arrêt pendant

•

plus de 5 minutes sans aucune interface utilisateur, un économiseur d’écran apparaît sur votre téléviseur.

Si le produit reste en mode d’écran de veille

•

pendant plus de 25 minutes, le courant sera automatiquement coupé.

Lecture de CD audio (CD-DA)/MP3/WMA

PLAGES 01 1/17

0:15 / 3:59

Function DVD/CD Repeat Mode Lect.

Insérez un CD audio (CD-DA) ou un disque MP3

dans le tiroir du disque.

•

Pour un CD audio, la première piste sera lue automatiquement.

- Appuyez sur les touches #$ pour revenir à la piste précédente/suivante.

Pour un disque MP3/WMA, appuyez sur les

•

touches ◄► pour sélectionner Musique, puis appuyez sur la touche ENTRÉE.

- Appuyez sur les touches ▲▼◄► pour sélectionner l'élément souhaité, puis sur la touche ENTRÉE.

- Appuyez sur les touches  pour revenir aux pages précédentes/suivantes.

Appuyez sur la touche ARRET () pour mettre ﬁ n à

la lecture.

REMARQUE

✎

Certains CD MP3/WMA peuvent ne pas être lus, en



fonction du mode d'enregistrement. Le tableau du contenu d'un CD MP3 varie en



fonction du format de la piste MP3/WMA enregistrée sur le disque.

Les ﬁ chiers WMA-DRM ne sont pas lus.



Français 31

HT-C550-ELS_FRA-1008.indd 31HT-C550-ELS_FRA-1008.indd 31 2010-10-08  10:12:032010-10-08  10:12:03

Page 32

Fonctions de base

Lecture de ﬁ chiers JPEG

Les images capturées avec un appareil photo numérique ou un caméscope, ou les ﬁ chiers JPEG sur un ordinateur peuvent être enregistrés sur un CD et ensuite lus avec cet appareil.

Insérez un disque JPEG dans le tiroir disque.

Appuyez sur les touches ◄► pour sélectionner

les Photos, puis sur la touche ENTRÉE. Appuyez sur les touches ▲▼ pour sélectionner

le dossier que vous souhaitez lire, puis sur la touche

ENTRÉE

Appuyez sur les touches ▲▼ pour sélectionner

les photos que vous souhaitez visualiser, puis sur la touche ENTRÉE.

Le ﬁ chier sélectionné sera lu et le diaporama

•

démarrera. Pour arrêter le diaporama, appuyez sur la

•

touche PAUSE (). Vous pouvez afﬁ cher le ﬁ chier précédent/

•

suivant en appuyant sur les boutons ◄,► en mode diaporama.

ROOT

JPEG 1

JPEG 2 JPEG 3

2010/01/01

642 X 352

Function DVD/CD Page Retour

Utilisation de la fonction de lecture

Recherche avant/arrière

dBAD

Appuyez sur les touches  pour la fonction Recherche.

 1 ➞  2 ➞  3 ➞  4

 1 ➞  2 ➞  3 ➞  4

REMARQUE

✎

Aucun son ne retentit en mode recherche.



Saut de scènes/chansons

dBAD

Appuyez sur les touches #$.

Chaque fois que la touche est pressée pendant la

•

lecture, le chapitre, la piste ou le répertoire (ﬁ chier) précédent(e) ou suivant(e) sera lu(e).

•

Vous ne pouvez pas sauter des chapitres consécutifs.

Lecture en vitesse lente

Fonction rotation

Appuyez sur la touche VERTE (B) ou JAUNE (C) pendant le mode PAUSE.

Touche VERTE (B) : Permet de pivoter de 90°

•

dans le sens antihoraire. Touche JAUNE (C) :

•

le sens horaire.

REMARQUE

✎

Les résolutions maximales prises en charge par



l'appareil sont 5120 x 3480 (ou 19.0 MPixel) pour les ﬁ chiers standard JPEG et 2048 x 1536 (ou 3.0 MPixel) pour les ﬁ chiers d'images progressives.

Permet de pivoter de 90° dans

Appuyez sur la touche PAUSE () puis sur la touche  pour une lecture lente.

1 ➞2 ➞3

REMARQUE

✎

Aucun son n'est audible pendant la lecture lente.



La marche arrière en ralenti ne fonctionne pas.



32 Français

HT-C550-ELS_FRA-1008.indd 32HT-C550-ELS_FRA-1008.indd 32 2010-10-08  10:12:032010-10-08  10:12:03

Page 33

04 Fonctions de base

Lecture en mode pas à pas

Appuyez sur le bouton PAUSE à plusieurs reprises.

•

La vidéo avance image par image chaque fois que vous appuyez sur cette touche en cours de lecture.

REMARQUE

✎

Aucun son n'est audible pendant la lecture en



mode pas à pas.

Fonction saut de 5 minutes

Appuyez sur la touche ◄,► en cours de lecture.

•

La lecture saute de 5 minutes en avant lorsque vous appuyez sur la touche ►.

La lecture saute de 5 minutes en arrière lorsque

•

vous appuyez sur la touche ◄.

REMARQUE

✎

Vous ne pouvez utiliser cette fonction que sur un



disque DivX.

Utilisation du menu des titres

Pour les DVD contenant plusieurs titres, vous pouvez visualiser le titre de chaque ﬁ lm.

En cours de lecture, appuyez sur la touche TITLE MENU de la télécommande.

Appuyez sur les touches ▲▼◄► pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE.

REMARQUE

✎

Selon le disque, les éléments de conﬁ guration du menu



peuvent varier et ce menu peut ne pas être disponible.

TITLE MENU

Utilisation du menu du disque

Vous pouvez visualiser les menus pour la langue audio, la langue des sous-titres, le proﬁ l, etc.

En cours de lecture, appuyez sur la touche DISC MENU de la télécommande.

Appuyez sur les touches ▲▼◄►

pour effectuer la sélection souhaitée, puis sur la touche ENTRÉE.

REMARQUE

✎

Selon le disque, les éléments de conﬁ guration du



menu peuvent varier et ce menu peut ne pas être disponible.

HT-C550-ELS_FRA-1008.indd 33HT-C550-ELS_FRA-1008.indd 33 2010-10-08  10:12:042010-10-08  10:12:04

DISC MENU

Français 33

Page 34

Fonctions de base

Lecture répétée

dBAD

Répétition des DVD/DivX

Vous pouvez répéter le titre, le chapitre ou la section (répétition A-B) d'un disque DVD/DivX.

Répétition Non

En cours de lecture d'un disque

DVD/DivX, appuyez sur la touche REPEAT de la télécommande.

Appuyez sur les touches ▲▼ pour

sélectionner le mode de répétition souhaité, puis sur la touche ENTRÉE.

Appuyez sur les touches ▲▼ pour sélectionner

Non pour revenir à la lecture normale, puis sur la touche ENTRÉE.

Titre ➞ Chapitre ➞ A - ➞ Non

Plages (Titre) ➞ Dir (Répertoire) ➞ Disque

➞ Non

REPEAT

Lecture répétée de la section A-B

Vous pouvez relire à plusieurs reprises une section spéciale d’un DVD ou d’un CD.

En cours de lecture d'un disque DVD ou CD,

appuyez sur la touche REPEAT de la télécommande.

Pour les DVD, appuyez sur les touches ▲▼

pour sélectionner A-. Pour les CD appuyez de façon répétée sur la

touche REPEAT jusqu'à ce que Appuyez sur la touche ENTRÉE au point où

vous souhaitez que la répétition de lecture débute (A).

Appuyez sur la touche ENTRÉE au point où

vous souhaitez que la répétition de lecture s'arrête (B).

Pour revenir à une lecture normale,

Pour les DVD, appuyez sur les touches ▲▼ pour sélectionner Non. Pour les CD, appuyez sur la touche REPEAT pour sélectionner .

REMARQUE

✎

La fonction de répétition de la section A-B ne



prend pas en charge les disques DivX, MP3 ou JPEG.

apparaisse.

Répétition des disques CD/MP3

Pendant la lecture d'un CD/ MP3, appuyez de

façon répétée sur la touche REPEAT pour sélectionner le mode de répétition que vous souhaitez.

  

(Normal  Répéter piste  Répéter tout  Aléatoire  Répéter Section A-B)



  

(Normal  Répéter piste 

Rép répétition (Répertoire répétition)  Répéter tout  Aléatoire )



34 Français

HT-C550-ELS_FRA-1008.indd 34HT-C550-ELS_FRA-1008.indd 34 2010-10-08  10:12:042010-10-08  10:12:04

Page 35

Afﬁ chage des informations du disque

03/04

001/001 0:00:21 KO 1/2 EN 02/02 1/1

Changer Sélect.

En cours de lecture, appuyez sur la

touche TOOLS de la télécommande.

Appuyez sur les touches ▲▼pour sélectionner

l’élément souhaité. Appuyez sur les touches ◄► pour réaliser le

changement de conﬁ guration souhaitée, puis sur la touche ENTRÉE.

- Vous pouvez utiliser les touches numériques de la télécommande pour contrôler certains éléments.

Pour que les informations du disque

disparaissent, appuyez de nouveau sur la touche TOOLS.

REMARQUE

✎

Si vous lisez le contenu du menu tools, selon le disque,



certaines fonctions peuvent ne pas être activées. Vous pouvez également sélectionner DTS, Dolby Digital



ou Pro Logic, en fonction du disque. Certains menus tools peuvent différer en fonction des



disques et des ﬁ chiers.

Menu OUTILS

Titre ( ) : pour accéder au titre désiré



lorsque le disque en comporte plusieurs. ¨Par exemple, s'il y a plusieurs ﬁ lms sur un DVD, chaque ﬁ lm sera identiﬁ é par un titre.



Chapitre ( ) : la plupart des disques DVD sont enregistrés en chapitres ainsi vous pouvez trouver rapidement un chapitre spéciﬁ que.

TOOLS

Durée de lecture ( ) : permet la



lecture d'un ﬁ lm à partir de l'heure désirée. Vous devez entrer l'heure de départ en tant que référence. La fonction de recherche d'heure n'est pas prise en charge par certains disques.



Audio ( ): se rapporte à la langue de la piste sonore du ﬁ lm. Un disque DVD peut contenir jusqu’à 8 langues audio.



Sous-titre ( ): se rapporte aux langues des sous-titres disponibles sur le disque. Vous pouvez choisir les langues des sous-titres ou, si vous préférez, les effacer de l'écran. Un disque DVD peut contenir jusqu’à 32 langues de sous-titres.



Angle ( ): lorsqu’un DVD propose plusieurs angles de vue pour une scène donnée, vous pouvez utiliser la fonction Angle.

Sélection de la langue Audio

Appuyez sur la touche TOOLS.

Appuyez sur les boutons ▲▼ pour sélectionner

l'afﬁ chage AUDIO ( Appuyez sur les touches ◄► ou sur les

touches numériques pour sélectionner la langue audio de votre choix.

En fonction du nombre de langues sur un

•

disque DVD, une langue audio différente est sélectionnée à chaque pression sur la touche.

04 Fonctions de base

Français 35

HT-C550-ELS_FRA-1008.indd 35HT-C550-ELS_FRA-1008.indd 35 2010-10-08  10:12:062010-10-08  10:12:06

Page 36

Fonctions de base

Sélection de la langue des sous-titres

Appuyez sur la touche TOOLS .

Appuyez sur les boutons ▲▼ pour sélectionner

l'afﬁ chage Appuyez sur les touches ◄► ou sur les

touches numériques pour sélectionner la langue des sous-titres de votre choix.

•

Sous-titre

En fonction du nombre de langues sur un disque DVD, une langue des sous-titres différente est sélectionnée à chaque pression sur la touche.

(

✎

Appuyez sur la touche TOOLS. Appuyez sur les touches ▲▼ pour sélectionner

l'afﬁ chage ANGLE ( Appuyez sur les touches ◄► ou sur les

touches numériques pour sélectionner l'angle de votre choix.

REMARQUE

La fonction Angle ne prend en charge que les



disques sur lesquels plusieurs angles ont été enregistrés.

Mode sonore

REMARQUE

✎

Selon le type de disque, certaines fonctions des



langues de sous-titrage et audio peuvent ne pas être disponibles. Sur le format de ﬁ chier DivX, les langues des



sous-titres peuvent être indiquées seulement par des numéros.

Fonction de sous-titrage

Vous devez être familier avec l’extraction vidéo et

•

la mise en forme des données pour pouvoir utiliser correctement cette fonction.

Pour utiliser la fonction de sous-titrage, enregistrer

•

le ﬁ chier des sous-titres (*.smi) sous le même nom que le ﬁ chier DivX (*.avi), dans le même dossier. Example. Racine Samsung_007CD1.avi

Le nom de ﬁ chier peut contenir jusqu'à 60

•

caractères alphanumériques ou 30 caractères asiatiques (caractères à 2 octets tels le Coréen et le chinois).

Les sous-titres des ﬁ chiers DivX *.smi, *.sub, *.srt

•

au-delà de 148 Ko ne sont pas pris en charge.

Samsung_007CD1.smi

Fonction Angle

Cette fonction vous permet de visualiser une même scène sous différents angles.

P.BASS

L’option P.BASS ampliﬁ e les basses aﬁ n d’améliorer les fréquences de graves.

La fonction OPTIMISEUR MP3 offre une meilleure qualité de son grâce à la mise à l’échelle de la fréquence d’échantillonnage.

Appuyez sur la touche P.BASS.

Source à modulation par impulsion et codage linéaire (LPCM) à 2 canaux

Fichier MP3

REMARQUE

✎

La fonction P.BASS n’est compatible qu’avec les



sources à modulation par impulsion et codage linéaire (LPCM) à deux canaux (MP3, DivX, CD et WMA).

La fonction P.BASS n’est pas compatible avec



les modes DSP/EQ ou Dolby Pro Logic ll. Si vous appuyez sur la touche P.BASS en mode DSP/EQ, ce mode se désactive automatiquement et P. BASS s’active. La fonction d’enrichissement MP3 n'est



disponible qu'avec un ﬁ chier MP3.

AMPLIF BASSE ON AMPLIF BASSE OFF

AMPLIF BASSE ON ➞ AMPLIF BASSE OFF ➞ AMELIO MP3 ON

AUDIO UPSCALE

P .BASS

➞

36 Français

HT-C550-ELS_FRA-1008.indd 36HT-C550-ELS_FRA-1008.indd 36 2010-10-08  10:12:092010-10-08  10:12:09

Page 37

04 Fonctions de base

DSP (Traitement du signal numérique)/EQ

DSP (Traitement du signal numérique) : Les modes

•

DSP ont été déﬁ nis pour simuler différents environnements acoustiques.

EQ (Egaliseur) : Vous pouvez sélectionner ROCK,

•

POP ou CLASSIC etc. pour optimiser le son du type de musique que vous écoutez.

Appuyez sur la touche DSP/EQ.

POPS,

JAZZ,

ROCK

STUDIO

CLUB

HALL

MOVIE

CHURCH

PASS

Selon le type de musique, vous pouvez sélectionner POP, JAZZ et ROCK.

Procure la sensation de présence dans un studio.

Simule le son d'un club de danse avec le renforcement des notes de basse.

Offre des voix nettes comme dans une salle de concert.

Procure la sensation d'un ﬁ lm de cinéma.

Procure le sentiment d'être dans une grande église.

A sélectionner pour l'écoute normale.

DSP /EQ

S.VOL (CONT. DE VOL. INTELLIGENT)

Cette option permet de régler et de stabiliser le niveau du volume aﬁ n d’éviter les changements de niveau importants lorsque vous changez de chaîne ou pendant un changement de scène.

Appuyez sur la touche S.VOL.

Chaque fois que vous appuyez sur

•

cette touche, la sélection change dans l’ordre suivant :

S . VOL

Mode Dolby Pro Logic ll

Vous pouvez sélectionner le mode audio Dolby Pro Logic II souhaité.

Appuyez sur la touche

Lorsque vous écoutez de la musique,

MUSIC

CINEMA

PROLOG

MATRIX

STEREO

REMARQUE

✎



vous pouvez tester les effets sonores comme si vous écoutiez la performance réelle.

Assure un son plus réel à la bande son du ﬁ lm.

Vous pouvez écouter une source sonore à 2 canaux en un son surround

5.1 avec toutes les enceintes activées.

- Une ou plusieurs enceinte(s) risquent de ne pas émettre de son, selon le signal d’entrée.

Vous bénéﬁ cierez d'un son ambiophonique multi-canaux.

A sélectionner pour écouter le son des enceintes gauche et droite avant et du caisson de basses uniquement.

Si vous sélectionnez le mode Pro Logic II, connectez votre périphérique aux prises d'entrée d’audio AUDIO INPUT (L et R) de l’appareil. Si vous ne connectez qu'une seule entrée (L ou R), l'écoute du son ambiophonique est impossible. La fonction Pro Logic II n’est disponible qu’en mode Stéréo.

PL II.

VOLUME AUTO ON  VOLUME AUTO OFF

Français 37

HT-C550-ELS_FRA-1008.indd 37HT-C550-ELS_FRA-1008.indd 37 2010-10-08  10:12:102010-10-08  10:12:10

Page 38

Fonctions de base

Écoute de la radio

Utilisation des touches de la télécommande

Appuyez sur la touche FUNCTION pour

sélectionner FM. Sélectionnez une station.

Syntonisation automatique 1 : Lorsque vous

•

appuyez sur les touches # $, une station préréglée est sélectionnée.

Syntonisation automatique 2

•

maintenez enfoncée la touche pour rechercher automatiquement les stations. Syntonisation manuelle : Appuyez sur la touche

•

TUNING/CH ( ) pour augmenter ou diminuer une fréquence.

: Appuyez et

TUNING/CH ( )

Utilisation des touches sur l'appareil

Appuyez sur la touche FUNCTION (

sélectionner

Sélectionnez une station.

•

FM.

Syntonisation automatique 1 : Appuyez sur la

touche

ARRET

(  ) pour sélectionner

PRESET, puis sur les touches sélectionner la station préréglée.

Syntonisation automatique 2 : Appuyez sur la touche

ARRET

(  ) pour sélectionner

MANUEL et maintenez ensuite les touches

enfoncées pour rechercher

automatiquement les stations. Syntonisation manuelle : Appuyez sur la touche

ARRET

, puis sur les touches

MANUEL

syntoniser une fréquence supérieure ou inférieure.

pour sélectionner

(  )

# $

) pour

pour

Réglage Mono/Stéréo

Appuyez sur la touche MO/ST.

•

Chaque fois que vous appuyez sur cette touche, le son est commuté entre STEREO et MONO.

•

Dans une zone de faible réception, sélectionnez MONO pour une réception claire sans interférence.

MO/ST

Préréglage des stations

Exemple : Préréglage de FM 89.10 dans la mémoire

Appuyez sur la touche FUNCTION pour sélectionner FM.

Appuyez sur la touche

) pour sélectionner <89.10>.

Appuyez sur la touche TUNER MEMORY.

•

Le nombre clignote à l'écran.

Appuyez sur les touches le nombre préréglé.

•

Vous pouvez sélectionner entre 1 et 15 présélections.

Appuyez à nouveau sur la touche TUNER MEMORY.

•

Appuyez sur la touche TUNER MEMORY avant que le nombre ne disparaisse de l’écran.

•

Le nombre disparaît de l’écran et la station est prise en mémoire.

Pour prérégler une autre station, répétez les étapes 2 à 5.

•

Pour syntoniser une station préréglée, appuyez sur les touches # $ de la télécommande pour

sélectionner un canal.

TUNING/CH (

# $

TUNER MEMORY

et sélectionnez

A propos de la radiodiffusion RDS

Utilisation du RDS (Système de Données Radio) pour recevoir des stations FM

RDS permet aux stations FM d'envoyer un signal complémentaire durant les signaux de leur programme régulier.

Par exemple, les stations diffusent leur nom, ainsi que des informations concernant le type de programme qu'elles émettent, tel que le sport ou la musique, etc.

Lorsqu'une station FM réglée procure le service RDS, l'indicateur RDS s'allume sur l'afﬁ chage.

Description de la fonction RDS

•

PTY (Type de programme) : Permet d'afﬁ cher le type de programme en cours de diffusion.

•

PS NAME (nom du Service de programme) : Permet d'afﬁ cher le nom de la station de radiodiffusion. Il est composé de 8 caractères.

•

RT (texte radio) : Décode le texte émis par une station (si existant). Il est composé d'un maximum de 64 caractères.

38 Français

HT-C550-ELS_FRA-1008.indd 38HT-C550-ELS_FRA-1008.indd 38 2010-10-08  10:12:112010-10-08  10:12:11

Page 39

CT (Heure) : Décode l'heure présente à partir de la

㪈㪉㪊

㪋㪌㪍

RDS DISPLAY TA

PTY- PTY SEARCH PTY+

•

fréquence FM. Certaines stations ne transmettent pas les informations PTY, RT ou CT c'est pourquoi elle n'est pas afﬁ chée dans tous les cas.

TA (Info traﬁ c) : TA ON/OFF indique qu'une information

•

traﬁ c est en cours

REMARQUE

✎

La fonction RDS peut ne pas fonctionner



correctement si la station réglée ne transmet pas le signal RDS correctement ou si la puissance du signal est faible.

04 Fonctions de base

Indication PTY (Type de Programme) et fonction PTY-SEARCH (Recherche type de Programme)

L’un des avantages du service RDS consiste en la possibilité de localiser un type de programme particulier à partir des canaux préréglés en spéciﬁ ant des codes PTY.

Recherche d'un programme en utilisant les codes PTY

Pour afﬁ cher les signaux RDS

Vous pouvez visualiser les signaux RDS que la station émet sur l'afﬁ chage.

Appuyez sur la touche RDS DISPLAY alors que vous écoutez la station FM.

Chaque fois que vous appuyez sur la

•

touche, l'afﬁ chage change pour vous indiquer l'information suivante : PS NAME  RT CT  Frequency

(Program Service)

(RadioText)

Frequency

Lors de la recherche, <PS> apparaît suivi du nom de la station. <NO PS> apparaît si aucun signal n'est émis.

Lors de la recherche, <RT> apparaît suivi des messages textes que la station émet. <NO RT> apparaît si aucun signal n'est émis.

Fréquence de la station (service non RDS)

RDS DISPLAY

㪈

A propos des caractères indiqués sur l'afﬁ chage

Lorsque l'afﬁ chage indique les signaux PS ou RT, les caractères suivants sont utilisés.

la fenêtre d'afﬁ chage ne différencie pas les lettres

•

majuscules et minuscules et utilise toujours les lettres majuscules. La fenêtre d'afﬁ chage n'indique pas les lettres

•

accentuées, <A,> par exemple, peut représenter les accents <A’s> tels que <A, A, A, A, A et A.>

HT-C550-ELS_FRA-1008.indd 39HT-C550-ELS_FRA-1008.indd 39 2010-10-08  10:12:122010-10-08  10:12:12

Avant de démarrer!

La fonction PTY ne s'applique qu'aux stations

•

préréglées. Pour arrêter la recherche à tout moment au cours du

•

procédé, appuyez sur la touche PTY SEARCH pendant la recherche. Il y a une limite de temps pour effectuer les étapes

•

suivantes. Si le réglage est annulé avant la ﬁ n, recommencez depuis l'étape 1.

Lorsque vous appuyez sur les touches de la

•

télécommande primaire, assurez-vous d'avoir sélectionné la station FM en utilisant la télécommande primaire.

Appuyez sur la touche PTY SEARCH tout en

écoutant la station FM. Appuyez sur la touche PTY- ou PTY+ jusqu’à

ce que le code PTY que vous désirez apparaisse sur l'afﬁ chage.

L'afﬁ chage vous indique les codes PTY

•

décrits sur la droite.

Appuyez sur la touche PTY SEARCH à

nouveau, pendant que le code PTY sélectionné à l'étape précédente est toujours afﬁ ché.

L'unité centrale recherche 15 stations FM

•

préréglées, s'arrête lorsque celle que vous avez sélectionnée est trouvée, et syntonise cette station.

Français 39

Page 40

Fonctions avancées

DIG AUDIO IN

OUT V

Fonction USB

Lecture des ﬁ chiers multimédia en utilisant

Vous pourrez proﬁ ter de la plupart des ﬁ chiers multimédia tels que photos, ﬁ lms et musique enregistrés sur un lecteur MP3, une clé USB ou un caméscope en haute qualité vidéo avec le son 5 canaux +1 en raccordant le périphérique de stockage au port USB de l'appareil.

AUX IN 1/

ASC IN

Branchez le périphérique USB sur le port USB

situé sur l'avant de l'appareil. Appuyez sur la touche FUNCTION pour

sélectionner USB.

USB apparaît brièvement à l’écran de

•

l’afﬁ cheur.

Appuyez sur les touches ◄► pour sélectionner

Videos, Music ou Photo.

- Sélectionnez un ﬁ chier à lire.

Utilisation d’un iPod

Vous pouvez écouter de la musique ou regarder des vidéos depuis un iPod, par l’intermédiaire de l'appareil.

VIDEO

IDE OUT

HDMI OUT

DMI OUT

WIRELESS

OMPONEN

COMPONENT AUX IN

AUX IN 2

EXT (AV)

OUT

iPod

DIGITAL

ITAL

AUDIO IN

OPTICAL

Ecouter de la musique

Vous pouvez écouter les ﬁ chiers de musique stockés dans votre iPod en connectant celui-ci à l'appareil.

Musique

Function iPod

Retrait sécuritaire d’un dispositif USB

Aﬁ n d’éviter d’endommager les données stockées sur le périphérique USB, retirez ce dernier avec précaution avant de débrancher le câble USB.

•

Appuyez sur la touche JAUNE (C).

- REMOVE s’afﬁ che à l’écran.

•

Retirez le câble USB.

REMARQUE

✎

Pour écouter vos ﬁ chiers musicaux avec un son



5 canaux +1, vous devez régler le mode Dolby Pro Logic II sur Matrix. (Voir page 37)

Retirez lentement le câble USB du port USB.



Dans le cas contraire, vous pourriez endommager le port USB.

Appuyez sur la touche FUNCTION pour

sélectionner iPod. Raccordez le connecteur du socle iPOD à

l'iPod prise sur le panneau arrière de l'appareil.

Placez le iPod sur le socle.

Votre iPod se met automatiquement sous

•

tension. “iPod” s’afﬁ che sur l’écran du téléviseur.

•

Appuyez sur les touches ◄►pour sélectionner

Music.

Sélectionnez le ﬁ chier de musique à écouter.

Vous pouvez utiliser la télécommande ou l'appareil pour exécuter les fonctions de lecture de base, notamment les touches LIRE, PAUSE, ARRET, #/ $, / 

et REPETER. Voir page 13.

40 Français

HT-C550-ELS_FRA-1008.indd 40HT-C550-ELS_FRA-1008.indd 40 2010-10-08  10:12:142010-10-08  10:12:14

Page 41

REMARQUE

✎

Réglez le volume à un niveau modéré avant de



connecter votre iPod à l'appareil. Si vous connectez un iPod lorsque l'appareil est sous



tension, l'appareil charge la batterie du iPod. Assurez-vous de raccorder le connecteur du socle de



sorte que le mot « SAMSUNG » soit dirigé vers le haut. « Made for iPod » (Conçu pour iPod) signiﬁ e que le



dispositif électronique a été conçu pour être connecté spécialement à un iPod et a été certiﬁ é conforme aux normes de performance Apple par le développeur. « Works with iPhone (Fonctionne avec les iPhone) »



signiﬁ e que le dispositif électronique a été conçu pour être connecté spécialement à un iPhone et a été certiﬁ é conforme aux normes de performance Apple par le développeur. Apple ne peut être tenue responsable du



fonctionnement de ce dispositif ou de sa conformité aux normes de sécurité et aux normes réglementaires.

Catégories de ﬁ chiers musicaux iPod

Les renseignements liés au ﬁ chier, notamment le nom de l'artiste, le nom de l'album, le titre et le genre du morceau de musique s'afﬁ chent en fonction de l'étiquette ID3 du ﬁ chier de musique approprié.

Artist (Artiste)

Songs

(Chansons)

Playlist (Liste de

lecture)

Album

Generic (Genre)

Composers

(Compositeurs)

REMARQUE

✎

La liste des catégories peut différer selon le



modèle de iPod. Qu’est-ce qu’une étiquette ID3 ?



Attaché à un ﬁ chier MP3, cet élément contient les renseignements sur le ﬁ chier tels que le titre, l'artiste, l'album, l'année, le genre, outre un champ réservé aux commentaires.

Lecture par artiste.

Lecture dans l’ordre numérique ou alphabétique

Lecture par liste.

Lecture par album. Lecture par genre.

Lecture par compositeur.

Regarder un ﬁ lm

Vous pouvez visionner les ﬁ chiers vidéo stockés dans votre iPod en connectant celui-ci à l'appareil.

Appuyez sur la touche FUNCTION pour sélectionner iPod.

Connectez le socle du iPod à la prise pour iPod située sur le panneau arrière de l’appareil.

05 Fonctions avancées

Sur l’écran du iPOD, allez à Paramètres > Vidéos et

réglez l’option de sortie de téléviseur TV Out et le signal TV. Placez le iPod sur le socle.

“iPod” s’afﬁ che sur l’écran du téléviseur.

•

Appuyez sur les touches ◄►pour sélectionner

Videos.

Sélectionnez le ﬁ chier vidéo à visualiser.

- Vous pouvez utiliser la télécommande ou l'appareil pour exécuter les fonctions de lecture de base telles que

LIRE, PAUSE, ARRET et les touches # /$ et  / (Voir page 13.)

Modèles iPod/iPhone compatibles avec ce produit

iPod touch (3ème génération)



iPod touch (2ème génération)



iPod touch (1ère génération)

 

iPod classic



iPod avec vidéo



iPod avec connecteur dock



iPod à Molette cliquable iPod nano (5ème génération)



iPod nano (4ème génération)



iPod nano (3ème génération)



iPod nano (2ème génération)



iPod nano (1ère génération)



iPhone 3GS



iPhone 3G



iPhone



REMARQUE

✎

Connectez la prise VIDEO OUT (SORTIE VIDEO) (Composite) du



produit à votre téléviseur. Si vous sélectionnez la vidéo iPod en connectant le câble HDMI, un message contextuel s'afﬁ chera à l'écran du téléviseur vous indiquant que vous devez changer la source d'entrée TV VIDEO (VIDÉO TV) et la spéciﬁ er sur Composite. Sélectionnez « Yes » (Oui), puis modiﬁ ez le réglage de la source d'entrée de votre téléviseur en la spéciﬁ ant sur le mode Composite aﬁ n de visionner le ﬁ chier vidéo iPod. Reportez-vous au manuel d’utilisation pour obtenir de plus amples informations. La lecture vidéo sur l’iPod est uniquement disponible en sortie



Vidéo composite. Si vous souhaitez visionner la vidéo de l’iPod via la sortie VIDEO



(VIDÉO), désactivez HDMI CEC. Aucun écran autre que l’écran de lecture n’apparaît sur l’écran



du téléviseur. Vériﬁ ez les autres écrans du iPod. Si la connexion « Connected iPod » ne prend pas en charge la



lecture de vidéo, le message « Cannot play video ﬁ les saved on this iPod » (Impossible de lire les ﬁ chiers vidéo enregistrés sur cet iPod) » apparaît lorsque vous sélectionnez le menu Vidéo. La compatibilité dépend de la version logicielle de votre iPod.



Veillez à mettre constamment à jour la version logicielle de votre iPod.

Français 41

HT-C550-ELS_FRA-1008.indd 41HT-C550-ELS_FRA-1008.indd 41 2010-10-08  10:12:162010-10-08  10:12:16

Page 42

Fonctions avancées

O AU

OUT

Reliez le noyau torique en ferrite au cordon du dock de l’iPod

Fixez un noyau torique en ferrite au cordon du dock de l’iPod, aﬁ n d’empêcher la génération d’interférences RF à partir du signal radio.

VIDEO

IDE

DIGITAL

DIGITA AUDIO IN

AUDIO IN

OPTICAL

iPod

Tirez sur la languette de ﬁ xation du noyau

torique en ferrite pour l’ouvrir. Enroulez en boucle le cordon du dock de l’iPod

une seule fois. Reliez le noyau torique en ferrite au cordon du

dock de l’iPod tel qu’indiqué sur la ﬁ gure puis appuyez dessus jusqu’à ce qu’il s’enclenche.

Extraction audionumérique

OUT

HDMI OUT

WIRELESS

OMPONENT

COMPONENT

X IN

AUX IN 2

EXT (AV)

OUT

Convertit le son audio du CD audio(CD-DA) en un ﬁ chier MP3 avant de l’envoyer vers un périphérique de stockage USB.

Raccordez le périphérique USB à votre appareil.

Insérez le CD audio(CD-DA) dans le tiroir du

lecteur CD.

Appuyez sur la touche CD RIPPING .

Pour commencer l’extraction

•

audionumérique de la piste actuelle, appuyez sur la touche CD RIPPING de la télécommande tandis que le système lit une piste ou s’est arrêté momentanément.

Pour effectuer l’extraction du CD complet,

•

appuyez sur la touche CD RIPPING de la télécommande.

- « FULL CD RIPPING » apparaît à l’écran et l’extraction commence.

CD RIPPING

Appuyez sur la touche ARRET () pour mettre

ﬁ n à l'extraction.

Lorsque l’extraction audionumérique est

•

terminée, un répertoire intitulé « RIPPING » sera créé dans le périphérique USB et le ﬁ chier extrait sera enregistré dans un format « SAM-XXXX”.MP3 ».

REMARQUE

✎

Ne déconnectez pas le périphérique USB ou ne



débranchez pas le câble d’alimentation pendant l’extraction audionumérique. Vous pourriez ainsi endommager les données. Pour arrêter l’extraction audionumérique, appuyez sur la touche STOP (ARRÊT) et déconnectez le périphérique USB après que le système a complètement arrêté la lecture du CD.

Si vous déconnectez le périphérique USB pendant



l’extraction audionumérique, le système s’arrête et vous ne pouvez pas supprimer le ﬁ chier extrait.

Si vous raccordez le périphérique USB au



système lorsqu'il lit un CD, le système s'arrête temporairement et lira à nouveau.

Les CD en format DTS ne peuvent pas être



extraits. Si la durée de l’extraction est inférieure à 5



secondes, le ﬁ chier d’extraction peut ne pas être créé.

L’extraction audio fonctionne uniquement lorsque



le périphérique USB est au format du système de ﬁ chiers FAT. (Le format de ﬁ chier NTFS n’est pas pris en charge). Pour consulter la liste des dispositifs compatibles, reportez-vous aux caractéristiques de l’hôte USB.

L’extraction est exécutée à la vitesse normale de



x3. Le délai d’extraction peut s’avérer plus long avec certains périphériques USB.

Le son audio n’est pas transmis pendant



l’extraction audionumérique. Ne touchez pas ou ne déplacez pas le système



pendant l’extraction audionumérique. Lorsque la fonction HDMI AUDIO (AUDIO HDMI)



est activée, la fonction CD Ripping (Extraction audio) n'est pas prise en charge.

42 Français

HT-C550-ELS_FRA-1008.indd 42HT-C550-ELS_FRA-1008.indd 42 2010-10-08  10:12:162010-10-08  10:12:16

Page 43

Autres informations

Dépannage

Reportez-vous au tableau ci-dessous lorsque l'appareil ne fonctionne pas correctement. Si le problème que vous constatez ne ﬁ gure pas dans la liste ci-dessous ou si les instructions ci-dessous ne vous aident pas, mettez l'appareil hors tension, déconnectez le cordon d'alimentation et contactez le distributeur le plus proche ou le centre de services Samsung Electronics.

Problème Vériﬁ cation/Solution

Il m’est impossible d’éjecter le disque.

Le iPOD ne se connecte pas.

La lecture ne démarre pas.

La lecture ne démarre pas immédiatement lorsque les touches Play/Pause sont actionnées.

Absence de son.

Le son n'est généré que par certaines enceintes, pas par les six.

Le son ambiophonique Dolby numérique 5 canaux + 1 n'est pas reproduit.

La télécommande ne fonctionne pas.

• Le cordon d'alimentation est-il correctement branché dans la prise ?

• Coupez l'alimentation puis rétablissez-la.

• Vériﬁ ez l'état du connecteur et du socle du iPod.

•

Maintenez la version du logiciel du iPod à jour.

• Vériﬁ ez le code régional du DVD. Les disques DVD achetés à l’étranger sont parfois incompatibles.

• Il m’est impossible de lire les CD-ROM et les DVD-ROM sur l'appareil.

• Assurez-vous que le niveau d'évaluation est correct.

• Utilisez-vous un disque déformé ou un disque ayant subi des rayures en surface ?

• Nettoyez le disque.

• Aucun son n’est produit pendant la lecture accélérée, la lecture lente ou la lecture image par image.

• Les enceintes sont-elles raccordées correctement ? La conﬁ guration des enceintes a-t-elle été correctement personnalisée ?

• Le disque a-t-il été sérieusement endommagé ?

• Sur certains disques DVD, le son est uniquement généré par les enceintes avant.

• Vériﬁ ez si les enceintes sont correctement connectées.

• Réglez le volume.

• Pendant l'écoute d'un CD, de la radio ou du téléviseur, le son est uniquement généré par les enceintes avant. Sélectionnez "PROLOG" en appuyant sur (Dolby Pro Logic II) situé sur la télécommande pour utiliser les six enceintes.

• Est-ce que le disque comporte la mention "Dolby Digital 5.1 CH" ? Le son ambiophonique Dolby numérique 5 canaux + 1 n'est reproduit que si le disque a été enregistré en conséquence.

• Selon l'écran d'information, la langue audio est-elle correctement réglée sur Dolby Digital 5.1-CH ?

• La télécommande est-elle utilisée dans les limites de sa portée en matière d’angle et de distance ?

• Les piles sont-elles épuisées ?

• Avez-vous sélectionné les fonctions de mode (DVD RECEIVER/TV) de la télécommande correctement ?

PL II

06 Autres informations

• Le disque tourne mais aucune image n'est produite.

• La qualité de l'image est médiocre et l'image tremble.

La langue audio et les sous-titres ne fonctionnent pas.

L'écran du menu Disc/Title n'apparaît pas même lorsque la fonction Disc/ Title est sélectionnée. Le format d'écran ne peut pas être modiﬁ é.

• Le téléviseur est-il sous tension ?

• Les câbles de la vidéo sont-ils branchés correctement ?

• Le disque est-il sale ou endommagé ?

• Si le disque a été médiocrement créé, il peut ne pas être lisible.

•

La langue audio et les sous-titres ne fonctionnent que si le disque les contient.

• Utilisez-vous un disque qui ne comporte pas de menu ?

• La lecture des DVD 16:9 est possible en mode 16:9 WIDE (16:9 Large), 4:3 LETTER BOX (4/3 Boîte aux lettres) ou 4:3 PAN SCAN (4:3 Panoramique/Balayage) ; en revanche, les DVD 4:3 peuvent être lus au format 4:3 uniquement. Reportez vous à la pochette du disque DVD puis sélectionnez la fonction appropriée.

Français 43

HT-C550-ELS_FRA-1008.indd 43HT-C550-ELS_FRA-1008.indd 43 2010-10-08  10:12:182010-10-08  10:12:18

Page 44

Autres informations

Problème Vériﬁ cation/Solution

• L'appareil ne fonctionne pas. (Exemple : Le courant se coupe, la touche du panneau avant ne fonctionne pas ou un bruit étrange se fait entendre.)

• L'appareil ne fonctionne pas normalement.

Le mot de passe du niveau d'évaluation a été oublié.

La réception des émissions de radio est impossible.

Entrez le numéro de code approprié pour OTHERS (Autres) du menu du disque, audio et sous-titres. (Voir page 30)

Code Langue Code Langue Code Langue Code Langue Code Langue Code Langue

1027 Afar 1142 Greek 1239 Interlingue 1345 Malagasy 1482 Kirundi 1527 Tajik 1028 Abkhazian 1144 English 1245 Inupiak 1347 Maori 1483 Romanian 1528 Thai 1032 Afrikaans 1145 Esperanto 1248 Indonesian 1349 Macedonian 1489 Russian 1529 Tigrinya 1039 Amharic 1149 Spanish 1253 Icelandic 1350 Malayalam 1491 Kinyarwanda 1531 Turkmen 1044 Arabic 1150 Estonian 1254 Italian 1352 Mongolian 1495 Sanskrit 1532 Tagalog 1045 Assamese 1151 Basque 1257 Hebrew 1353 Moldavian 1498 Sindhi 1534 Setswana 1051 Aymara 1157 Persian 1261 Japanese 1356 Marathi 1501 Sangro 1535 Tonga

1052 Azerbaijani 1165 Finnish 1269 Yiddish 1357 Malay 1502 Serbo-Croatian 1538 Turkish

1053 Bashkir 1166 Fiji 1283 Javanese 1358 Maltese 1503 Singhalese 1539 Tsonga 1057 Byelorussian 1171 Faeroese 1287 Georgian 1363 Burmese 1505 Slovak 1540 Tatar 1059 Bulgarian 1174 French 1297 Kazakh 1365 Nauru 1506 Slovenian 1543 Twi 1060 Bihari 1181 Frisian 1298 Greenlandic 1369 Nepali 1507 Samoan 1557 Ukrainian 1069 Bislama 1183 Irish 1299 Cambodian 1376 Dutch 1508 Shona 1564 Urdu

Bengali;

1066

Bangla 1067 Tibetan 1194 Galician 1301 Korean 1393 Occitan 1511 Albanian 1581 Vietnamese 1070 Breton 1196 Guarani 1305 Kashmiri 1403 (Afan) Oromo 1512 Serbian 1587 Volapuk 1079 Catalan 1203 Gujarati 1307 Kurdish 1408 Oriya 1513 Siswati 1613 Wolof 1093 Corsican 1209 Hausa 1311 Kirghiz 1417 Punjabi 1514 Sesotho 1632 Xhosa 1097 Czech 1217 Hindi 1313 Latin 1428 Polish 1515 Sundanese 1665 Yoruba

1103 Welsh 1226 Croatian 1326 Lingala 1435 Pashto, Pushto 1516 Swedish 1684 Chinese

1105 Danish 1229 Hungarian 1327 Laothian 1436 Portuguese 1517 Swahili 1697 Zulu 1109 German 1233 Armenian 1332 Lithuanian 1463 Quechua 1521 Tamil

1130 Bhutani 1235 Interlingua 1334

1186 Scots Gaelic 1300 Canada 1379 Norwegian 1509 Somali 1572 Uzbek

• Appuyez pendant 5 secondes ou plus sur la touche ARRÊT () située sur la télécommande en

l’absence de disque (fonction de réinitialisation).

L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés. N'utilisez cette fonction que lorsque cela s'avère nécessaire.

• Tandis que le message « NO DISC » (PAS DE DISQUE) est afﬁ ché à l’écran de l'appareil, maintenez

la touche ARRÊT () enfoncée pendant plus de 5 secondes. Le mot « INIT (INITIAL) » s’afﬁ che et tous les réglages reviennent aux valeurs par défaut. Appuyez ensuite sur la touche POWER.

L'utilisation de la fonction RESET (REINITIALISATION) efface tous les réglages enregistrés. N'utilisez cette fonction que lorsque cela s'avère nécessaire.

• L’antenne est-elle connectée correctement ?

• Si le signal d’entrée de l’antenne est faible, installez une antenne FM extérieure à un endroit où la réception sera de meilleure qualité.

Liste des codes de langue

Latvian,

Lettish

1481

Rhaeto-

Romance

1525 Tegulu

44 Français

HT-C550-ELS_FRA-1008.indd 44HT-C550-ELS_FRA-1008.indd 44 2010-10-08  10:12:182010-10-08  10:12:18

Page 45

Caractéristiques

06 Autres informations

2,76 Kg 429,26 (L) x 58,42 (H) x 274,32 (P) mm +5°C à +35°C 10 % à 75 % 70 dB 10 dB 0,5 % Vitesse de lecture : 3,49 à 4,06 m/s Durée approximative de lecture (Disque simple face, simple couche) : 135 min Vitesse de lecture : 4,8 à 5,6 m/s Durée maximale de lecture : 74 min Vitesse de lecture : 4,8 à 5,6 m/s Durée maximale de lecture : 20 min 480i(576i) 1 canal : 1,0 Vpp (charge de 75 480i(576i) Y : 1,0 Vpp (charge de 75 Pr : 0,70 Vpp (charge de 75 Pb : 0,70 Vpp (charge de 75 1080p, 1080i, 720p, 480p(576p)

166W x 2(3 166W(3 166W x 2(3 170W(3

)

20 Hz à 20 kHz

65dB 60dB (AUX) 400 mV

Généralités

Syntoniseur FM

Disque

Sortie vidéo

Vidéo/Audio HDMI

Amplificateur

Poids Dimensions Plage de températures de fonctionnement Plage de taux d’humidité de fonctionnement Rapport signal/bruit Sensibilité utilisable Distorsion harmonique totale

DVD (Digital Versatile Disc)

12 cm (DISQUE COMPACT)

8cm (DISQUE COMPACT)

Vidéo Composite

Vidéo composant

Sortie de l’enceinte avant Sortie de l'enceinte du centre Sortie de l’enceinte arrière Sortie du caisson de basses Gamme de fréquences Rapport signal sur bruit Séparation des canaux Sensibilité d'entrée

*: Caractéristiques nominales

- Samsung Electronics Co., Ltd se réserve le droit de modiﬁ er les caractéristiques techniques sans avis préalable.

- Le poids et les dimensions sont approximatifs.

- La conception et les spéciﬁ cations peuvent être modiﬁ ées sans préavis.

- Concernant l'alimentation et la consommation électrique, reportez-vous à l'étiquette apposée sur le produit.

Français 45

HT-C550-ELS_FRA-1008.indd 45HT-C550-ELS_FRA-1008.indd 45 2010-10-08  10:12:192010-10-08  10:12:19

Page 46

Autres informations

HT-C550

Enceinte

HT-C553

Enceinte

Système d'enceintes

Impédance

Gamme de fréquences

Niveau de pression acoustique de sortie Entrée nominale Entrée maximale

Dimensions (L x H x P)

Poids

Système d'enceintes

Impédance

Gamme de fréquences

Niveau de pression acoustique de sortie Entrée nominale Entrée maximale

Dimensions (L x H x P)

Poids

Avant/Arrière 3  140 Hz à 20 kHz 86dB/W/M 166W 332W

Avant/Arrière : 90 x 141,5 x 68,5 mm Centre : 360 x 74,5 x 68,5 mm Caisson de graves : 155 x 350 x 285 mm

Avant/Arrière : 0,58 Kg, Centre : 0,57 Kg Caisson de graves : 3,8 Kg

Avant 3  140 Hz à 20 kHz 86dB/W/M 166W 332W

Avant : 90 x 1300 x 119 mm (base du support : 250 x 250) Arrière : 90 x 141,5 x 68.5 mm Centre : 360 x 74,5 x 68,5 mm Caisson de graves : 168 x 350 x 295 mm

Avant : 2,88 Kg, Centre : 0,57 Kg Arrière : 0,58 Kg, Caisson de graves : 3,8 Kg

Système d’enceintes 5+1 canaux

Centre 3  140 Hz à 20 kHz 86dB/W/M 166W 332W

Système d’enceintes 5+1 canaux

Arrière 3  140 Hz à 20 kHz 86dB/W/M 166W 332W

Centre 3  140 Hz à 20 kHz 86dB/W/M 166W 332W

Caisson de graves 3  40 Hz à 160 kHz 88dB/W/M

170W

340W

Caisson de graves 3  40 Hz à 160 kHz 88dB/W/M

170W

340W

HT-C555

Système d’enceintes 5+1 canaux

Centre 3  140Hz~20KHz 86dB/W/M 166W 332W

: 2,88 Kg, Centre : 0,57 Kg

Caisson de graves 3  40Hz~160Hz 88dB/W/M

170W

340W

Enceinte

Système d'enceintes

Impédance

Gamme de fréquences

Niveau de pression acoustique de sortie Entrée nominale Entrée maximale

Dimensions (L x H x P)

Poids

Avant/Arrière 3  140Hz~20KHz 86dB/W/M 166W 332W

Avant/Arrière : 90 x 1300 x 119 mm (base du support : 250 x 250) Centre : 360 x 74,5 x 68,5 mm Caisson de graves : 168 x 350 x 295 mm

Avant/Arrière Caisson de graves : 3,8 Kg

46 Français

HT-C550-ELS_FRA-1008.indd 46HT-C550-ELS_FRA-1008.indd 46 2010-10-08  10:12:192010-10-08  10:12:19

Page 47

Comment contacter Samsung dans le monde

Si vous avez des suggestions ou des questions concernant les produits Samsung, veuillez contacter le Service Consommateurs Samsung.

Area Contact Center

North America

Canada 1-800-SAMSUNG (726-7864) www.samsung.com Mexico U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com

Latin America

Argentine 0800-333-3733 www.samsung.com

Brazil

Chile 800-SAMSUNG (726-7864) www.samsung.com Nicaragua 00-1800-5077267 www.samsung.com Honduras 800-7919267 www.samsung.com Costa Rica 0-800-507-7267 www.samsung.com Ecuador 1-800-10-7267 www.samsung.com El Salvador 800-6225 www.samsung.com Guatemala 1-800-299-0013 www.samsung.com Jamaica 1-800-234-7267 www.samsung.com Panama 800-7267 www.samsung.com Puerto Rico 1-800-682-3180 www.samsung.com Rep. Dominica 1-800-751-2676 www.samsung.com Trinidad &

Tobago Venezuela 0-800-100-5303 www.samsung.com Colombia 01-8000112112 www.samsung.com

Europe

Austria

Belgium 02-201-24-18

Czech

Denmark 70 70 19 70 www.samsung.com Finland 030 - 6227 515 www.samsung.com France 01 48 63 00 00 www.samsung.com

Germany

Hungary 06-80-SAMSUNG (726-7864) www.samsung.com Italia 800-SAMSUNG (726-7864) www.samsung.com Luxemburg 261 03 710 www.samsung.com

Netherlands

Norway 815-56 480 www.samsung.com

Poland

Portugal Slovakia 0800-SAMSUNG (726-7864) www.samsung.com

Spain

Sweden 0771 726 7864 (SAMSUNG) www.samsung.com U.K 0845 SAMSUNG (7267864) www.samsung.com Eire 0818 717100 www.samsung.com

01-800-SAMSUNG (726-7864)

0800-124-421 4004-0000

1-800-SAMSUNG (726-7864) www.samsung.com

0810 - SAMSUNG (7267864, € 0.07/min)

800 - SAMSUNG (800-726786)

01805 - SAMSUNG (726-7864 € 0,14/Min)

0900-SAMSUNG (0900-7267864) (€ 0,10/Min)

0 801 1SAMSUNG (172678) 022-607-93-33

80820-SAMSUNG (726-7864)

902 - 1 - SAMSUNG (902 172 678)



Web Site

www.samsung.com

www.samsung.com/ be (Dutch) www.samsung.com/ be_fr (French)

www.samsung.com

Area Contact Center

Switzerland

Lithuania 8-800-77777 www.samsung.com Latvia 8000-7267 www.samsung.com Estonia 800-7267 www.samsung.com

CIS

Russia 8-800-555-55-55 www.samsung.com Georgia 8-800-555-555 Armenia 0-800-05-555 Azerbaijan 088-55-55-555 Kazakhstan 8-10-800-500-55-500 Uzbekistan 8-10-800-500-55-500 www.samsung.com Kyrgyzstan 00-800-500-55-500 www.samsung.com Tadjikistan 8-10-800-500-55-500 www.samsung.com

Ukraine 0-800-502-000

Belarus 810-800-500-55-500 Moldova 00-800-500-55-500

Asia Paciﬁ c

Australia 1300 362 603 www.samsung.com New Zealand

China

Hong Kong (852) 3698-4698

India

Indonesia

Japan 0120-327-527 www.samsung.com Malaysia 1800-88-9999 www.samsung.com

Philippines

Singapore 1800-SAMSUNG (726-7864) www.samsung.com

Thailand

Taiwan 0800-329-999 www.samsung.com Vietnam 1 800 588 889 www.samsung.com

Middle East & Africa

Turkey 444 77 11 www.samsung.com South Africa 0860-SAMSUNG (726-7864) www.samsung.com U.A.E 800-SAMSUNG (726-7864) www.samsung.com Bahrain 8000-4726 Jordan 800-22273

0848 - SAMSUNG (7267864, CHF 0.08/min)

0800 SAMSUNG (0800 726 786) 400-810-5858

010-6475 1880

3030 8282 1800 110011 1800 3000 8282 1800 266 8282

0800-112-8888 021-5699-7777

1-800-10-SAMSUNG (726-7864) 1-800-3-SAMSUNG (726-7864) 1-800-8-SAMSUNG (726-7864) 02-5805777

1800-29-3232 02-689-3232



Web Site

www.samsung.com/ch www.samsung.com/ ch_fr/ (French)

www.samsung.ua www.samsung.com/ ua_ru

www.samsung.com

www.samsung.com/ hk www.samsung.com/ hk_en/

www.samsung.com

HT-C550-ELS_FRA-1008.indd 47HT-C550-ELS_FRA-1008.indd 47 2010-10-08  10:12:192010-10-08  10:12:19

Page 48

Elimination des batteries de ce produit

(Applicable aux pays de l’Union européenne et aux autres pays européens dans lesquels des systèmes de collecte sélective sont mis en place.)

Le symbole sur la batterie, le manuel ou l'emballage indique que les batteries de ce produit ne doivent pas être éliminées en fin de vie avec les autres déchets ménagers. L'indication éventuelle des symboles chimiques Hg, Cd ou Pb signifie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l'environnement.

Afin de protéger les ressources naturelles et d'encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries.

Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européenne et dans d’autres pays européens pratiquant le tri sélectif)

Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable.

Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage.

Les entreprises et professionnels sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets professionnels et commerciaux.

HT-C550-ELS_FRA-1008.indd 48HT-C550-ELS_FRA-1008.indd 48 2010-10-08  10:12:192010-10-08  10:12:19
