Page 1

■본 ``사`:`경기도 수원시 팔달구 매탄 3동 416번지

■ 국내용 DVD 레코더의 지역번호는 3번 또는 ALL입니다. 다른 지역번호의 디스크를 넣으면 동작이 안되오니 지역번호 3번 또는 ALL인 디스크만 사용하세요.

■ 금지마크입니다. 제품을 동작시킬 때 금지마크가 나타나면 현재상태에서는 동작이 안되거나, 디스크에 기능이 없다는 표시입니다.

■ 고장일까? 생각되면 87~90쪽을 참조하세요.

삼성 DVD 레코더

DDVVDD--RR55000000

준 비 편

연 결 편

설 정 편

서비스센터 대표번호

전국어디서나

제품 모델명, 고장상태, 연락처를 정확히 알려 주시면 고객 여러분의 궁금점을 언제나 친절하게 상담, 빠른 서비스를 제공합니다.

1588-3366

사이버 서비스센터 홈페이지

www.samsungsvc.co.kr

고객이 직접 원하는 날짜와 시간에 서비스 접수 및 실시간 사이버 상담이 가능한 사이버 서비스센터를 운영하고 있습니다.

고객상담실

서울 `02`-`541-3000 080`-`022`-`3000

인터넷 홈페이지

http://www.sec.co.kr

인터넷 쇼핑몰

http://www.gosamsung.co.kr

[한국A/S 우수기업]

국가기관인 산업자원부 기술표준원에서 소비자에 대한 품질정보나 고객서비스가 우수한 기업임을 인증하는 마크입니다.

AK68-00168N

※본 제품은 국내(대한민국)용 입니다. 방송방식 및

`전원, 전압이 다른 국외에서는 사용할 수 없습니다. ※제품보증서는 이 책자 뒷장에 있습니다. ※제품을 사용하기 전에 반드시“안전을 위한

주의사항”을 읽고 올바르게 사용하세요.

※영업용도로 사용할 경우 제품의 보증기간은 반으로

단축됩니다.

사 용 편

녹 화 편

기 타 편

Page 2

안전을 위한 주의사항

10cm

5cm

제품을 올바르게 사용하여 위험이나 재산상의 피해를 미리 막기 위한 내용이므로 반드시 지켜주시기 바랍니다.

▶ 주의사항은“경고”와“주 의”의 두 가지로 구분되어 있으며“경고”와“주 의”의 의미는 아래와 같습니다.

경고 주의

전원플러그를 한꺼번에 여러개를 꽂아 사용하지 마세요. (이상 발열및 화재의 원인이 됩니다.)

전원플러그가 흔들리지 않도록 확실히 꽂아 주세요. (접속이 불완전한 경우는 화재의 원인이 됩니다.)

지시사항을 위반할시 사람이 사망하거나 중상을 입을 가능성이 예상되는 내용입니다.

전원코드를 무리하게 구부리거나 무거운 물건에 눌려 부서지지 않도록 하세요.

절대로 분리, 수리 개조하지 마세요. (이상 작동으로 인해 화재, 감전 상해 의 위험이 있습니다.)

(화재의 원인이 됩니다.)

지시사항을 위반할시 사람이 부상을 입거나 물적 손해 발생이 예상되는 내용입니다.

전원플러그는 물기가 없는 손으로 잡고 취급하세요. (감전의 원인이 될 수 있습니다.)

습기, 먼지나 그을음 등이 많은 장소에 설치하지 마세요. (화재, 감전의 원인이 됩니다.)

무거운 물건을 올리지 마세요. (넘어지거나 떨어져서 상해의

원인이 됩니다.)

온도가 너무 높은 곳(40℃이상)이 나 낮은 곳(5℃이하), 습기가 많은 곳에 설치하지 마세요.(화재 감전의 원인이 됩니다.)

제품삽입구에 어린아이가 손을 넣지 않도록 주의하세요. 손을 넣으면 손이 끼이거나 상처를 입을 수 있습니다.

바람이 잘 통하는 곳에 설치하세요.

● 뒷면은 10cm이상, 옆면은 5cm이상 간격을 주세요.

평평하고 안정된 장소에 설치하세요.

● 제품이 넘어지거나 떨어질 경우 상해의 원인이 됩니다.

물건을 떨어뜨리거나 충격을 주지 마세요. 진동이 심한 곳이나 자석 종류가 있는 곳으로 부터 멀리해 주세요. (고장의 원인이 됩니다.)

준

준 비

비 편

편

제품의 위에 화병, 화분, 컵, 화장품, 약품, 물 등이 차있는 용기를 놓지 마세요. (화재 감전의 원인이나 낙하로 인한 부상의 원 인이 됩니다.)

직사광선이 들어오는 곳이나 난방 기구 등 열이 나는 곳을 피해 주세요. (화재의 위험이 있습니다.)

청소시 제품의 각 부분에 직접 물을 뿌리지 마세요. (화재 감전의 원인이 됩니다.) 제품 표면은 마른 수건으로 가볍게 닦아 주세요. 화학약품이나 세척제 등은 표면을 변 질시키고 칠을 벗겨지게 하므로 절대 사용하지 마세요.

천둥, 번개가 칠 때는 전원플러그를 빼 주세요. (화재의 원인이 될 수 있습니다)

통풍 구멍 등으로 금속류(동전, 머리핀, 쇠붙이 등) 나 타기 쉬운 이물질(성냥, 종이 등)을 집어 넣거나 떨어뜨리지 마세요. (화재, 감전의 원인이 됩니다.)

연기가나거나이상한냄새가날때는사용 을 중단하세요. 이때는 곧바로 전원을 끄고 플러그를 콘센트에서 뺀 후 서비스센터에 연락해 주세요. (그대로 계속 사용하면 화재, 감전의 원인이 됩니다.)

디스크 재생중 제품을 들고 옮기지 마세요. (고장의 원인이 됩니다.)

리모컨등에 사용하고 있는 건전지를 교환하였을 경우, 어린이가 먹지 않 도록 어린이의 손에 닿지 않는 장소 에 보관하세요. (만일 어린이가 먹은 경우에는 즉시 의사와 상담하세요.)

버튼 두개를 동시에 누르거나 함부로 분해하지 마세요.

1 2

Page 3

찾아보기

본 사용설명서는 여섯개의 장으로 구분되어 있습니다. 각 장마다 표시된 인덱스를 이용하여 더욱 쉽고 빠르게 사용설명서를 찾아보세요.

준 비 편

5장 녹화편

1장 준비편

안전을 위한 주의사항 DVD-R5000의 특징 디스크에 대한 정보 디스크 사양 디스크 손질 및 보관방법 각 부분의 이름 리모컨 버튼의 이름 리모컨으로 TV 동작하기

2장 연결편

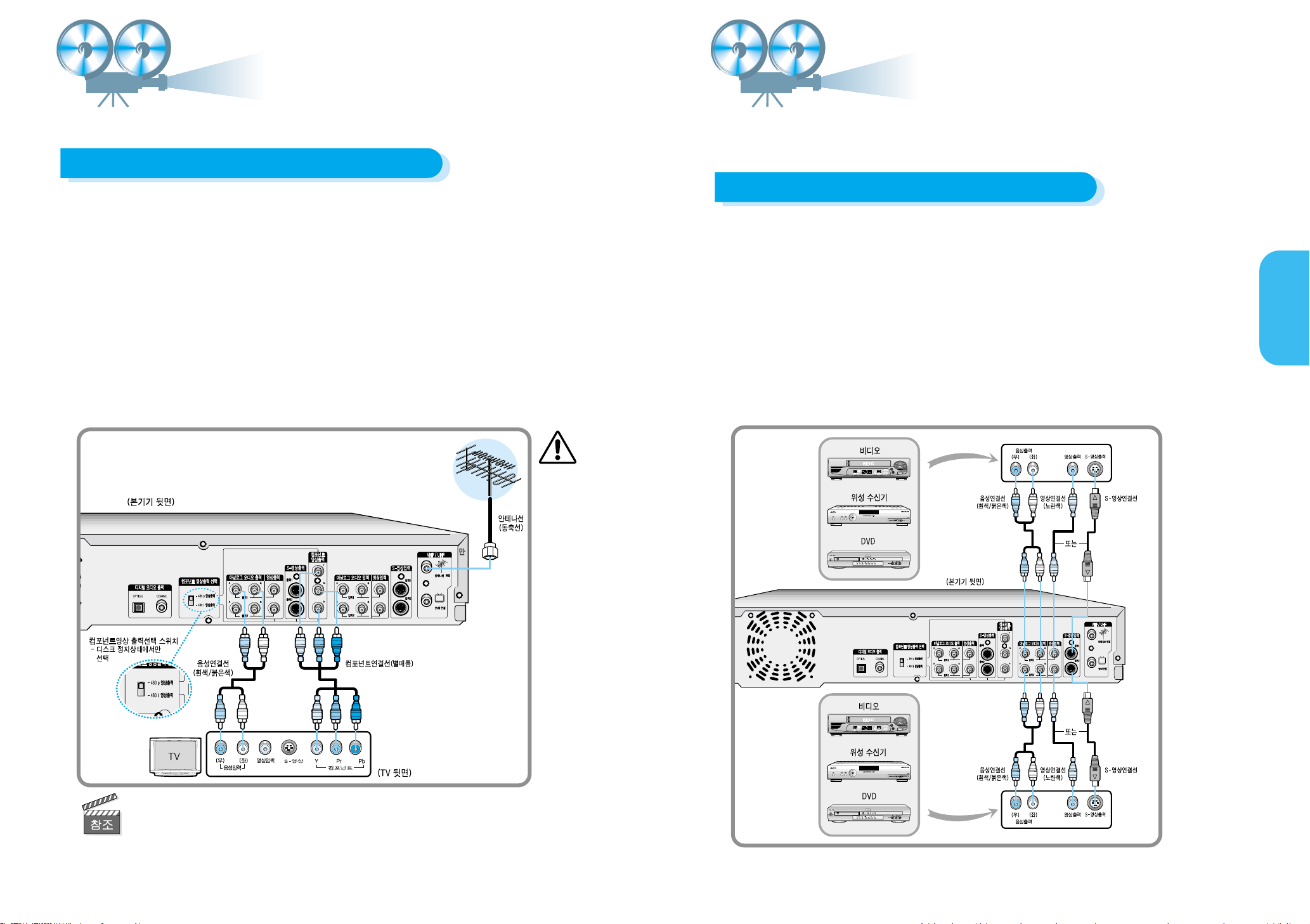

TV 연결방법

●

영상 및 음성출력으로 연결할 경우

●

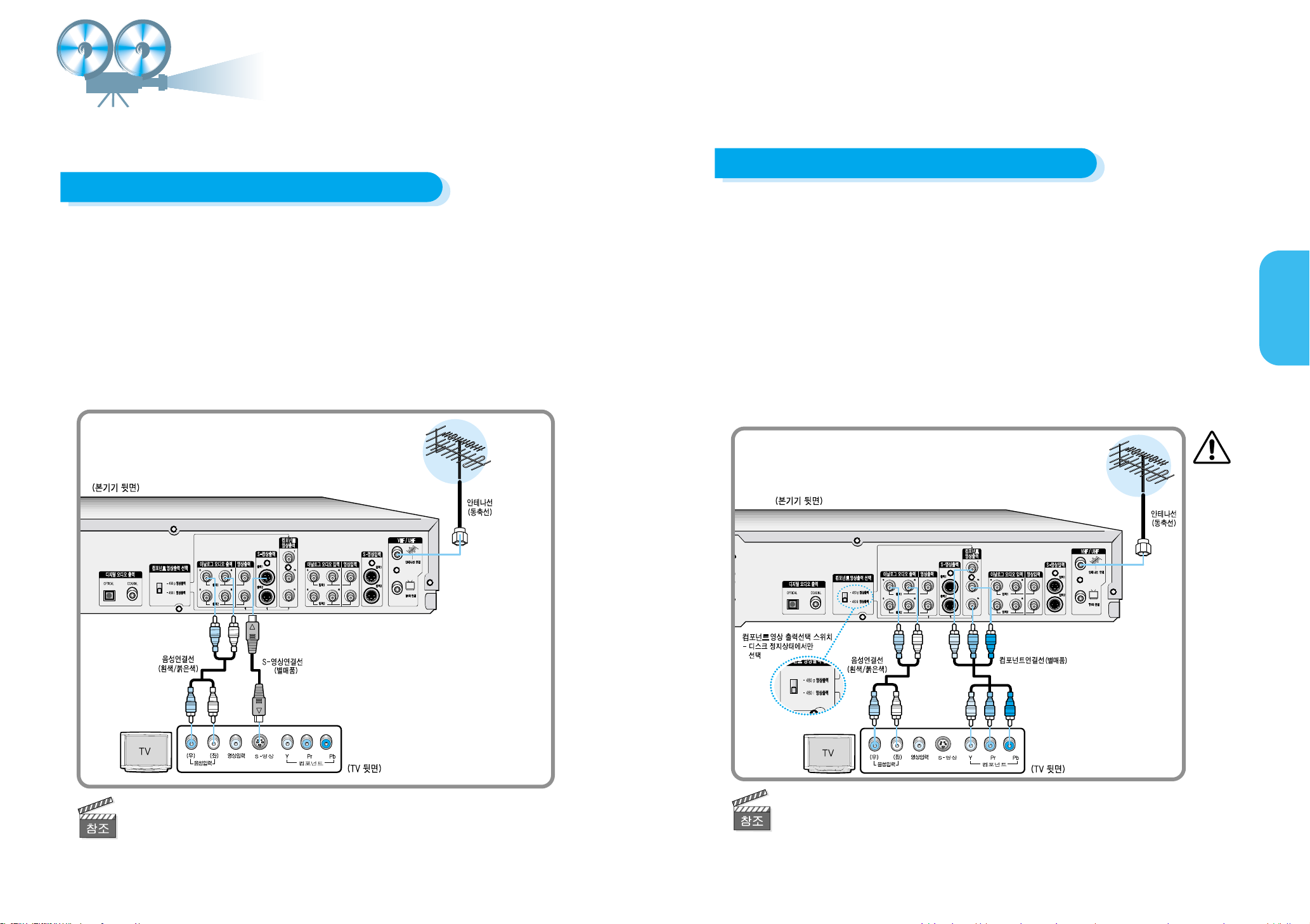

S-영상 및 음성출력으로 연결할 경우

●

컴포넌트(480i) 영상출력으로 연결할 경우

●

컴포넌트(480p) 영상출력으로 연결할 경우 외부기기와 연결하기 캠코더와 연결하기 오디오 연결하기

●

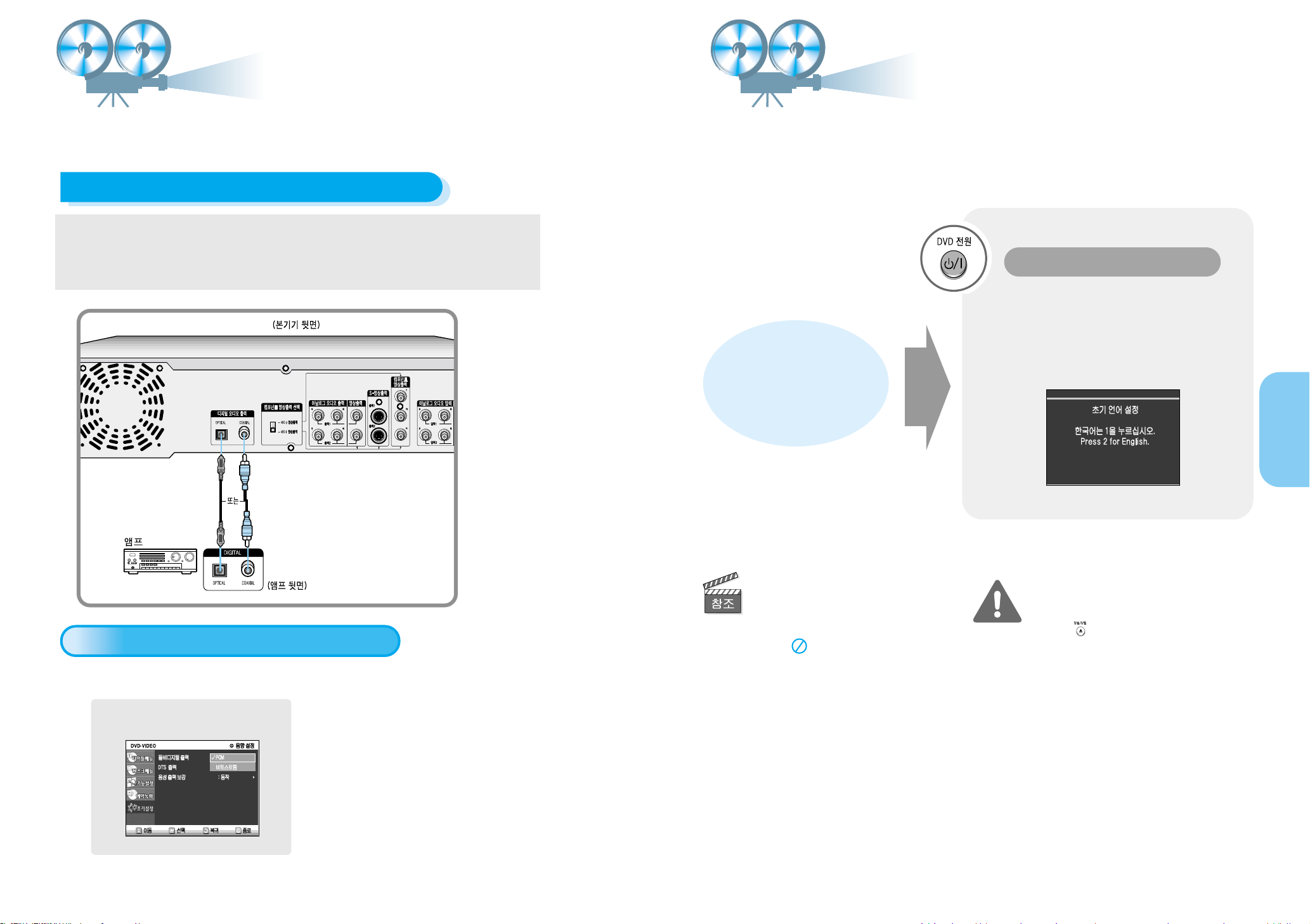

오디오로 음성을 들을 경우

●

디지털 오디오 출력으로 연결할 경우

1 5 6 8 10 11 13 15

16 16 17 18 19 20 21 22 22 23

3장 설정편

사용 전에 디스크별 메뉴 기능 보기 초기설정 기능 시각을 설정하기 채널을 설정하기 최적녹화 설정하기 언어 설정하기 오디오 출력 설정하기 화면 상태를 설정하기 잠금장치(시청 제한) 설정하기

24 25 27 28 29 31 32 33 35 37

4장 사용편

디스크 재생하기 디스크/타이틀 메뉴 선택하기 화면/곡 빨리 찾기 느린재생/구분동작 재생하기 반복 재생하기 일정구간반복하기 정보표시에 관하여 원하는 장면 직접 찾기(DVD/DVD-R/VCD) 재생중 자막언어/음성언어 바꾸기 음성다중으로 재생/녹화하기 화면 각도 바꿔 보기 원하는 장면 기억시키기 화면 확대해서 보기 오디오CD 재생하기 MP3 재생하기 PIP 사용하기

(DVD/DVD-RAM/DVD-R/VCD)

(DVD)

6장 기타편

제품이 이상할때 제품규격 제품보증서

39 40 41 42 43 44 45 46 47 48 49 50 52 53 54 55

87 91 94

시청중인 채널 녹화하기

(DVD-RAM/DVD-R)

즉시 예약 녹화하기

(DVD-RAM/DVD-R)

예약녹화하기

(DVD-RAM/DVD-R)

녹화중에 녹화된 목록 보기

(Time SLIP 기능):DVD-RAM

DV단자로 녹화하기 예약녹화 목록을 수정하기

(DVD-RAM/DVD-R)

예약녹화 목록을 삭제하기

(DVD-RAM/DVD-R)

녹화 목록 보기 (DVD-RAM/DVD-R) 녹화 목록 재생하기 녹화 목록 이름(타이틀명) 편집하기

(DVD-RAM/DVD-R)

녹화 목록 삭제하기(DVD-RAM) 녹화 목록 잠금장치하기

(DVD-RAM/DVD-R)

녹화 목록 일부 구간 삭제하기(DVD-RAM) 재생목록 생성하기(DVD-RAM) 재생목록 편집사용하기(DVD-RAM) 재생목록 편집에서 장면편집하기(DVD-RAM) 재생목록 편집에서 재생목록 복사하기

(DVD-RAM)

재생목록 편집에서 재생목록 삭제하기

(DVD-RAM)

디스크설정에 관하여(DVD-RAM/DVD-R)

61 62

64 65 66

67 68

69 71 73 75 80

Page 4

ALL

D I G I T A L

DOLBY

DIGITAL SOUND

NTSC

STEREO

COMPACT

DIGITAL VIDEO

COMPACT

DIGITAL AUDIO

DVD-R5000의 주요특징

디스크에 대한 정보

DVD-R5000은 DVD-RAM/DVD-R 디스크로 고음질, 고화질의 디지털 영상을 기록재생 할 수 있는 DVD 레코더입니다. DVD-RAM에 기록된 디지털 영상은 과거의 VCR 테이프와 같이 지우고 다시 녹화할 수 있고 또한 편집이 가능한 기록미디어입니다.

1. DVD-RAM에 고화질, 고음질 디지털 영상, 음성 기록, 재생

9.4 GByte DVD-RAM은 최대 8시간 (Double Side 9.4 GByte),

4.7GByte DVD-RAM은 녹화모드에 따라 최대 4시간 기록이 가능합니다

2. DVD-R 디스크를 사용하여 DVD-Video 타이틀 제작

4.7 GByte DVD-R 디스크를 사용하여 DVD-Video 디스크를 제작할 수 있습니다.

3. 다양한 화질로 녹화

XP, SP, LP등 3종류의 녹화 모드를 설정하여, 다양한 화질로 녹화가 가능합니다.

4.7GByte DVD-RAM, DVD-R에 대해서 XP는 약 1시간 최고의 화질로 기록하고, SP는 약 2시간 표준 화질로 기록하고, LP는 약 4시간 동안 기록할 수 있습니다. (57쪽 참조)

4. 녹화 화질 자동 조정기능

예약녹화를 수행할 때, 디스크에 빈 공간의 크기에 맞추어, 지정된 시간동안 기록할 수 있도록 화질을 자동 조정할 수 있습니다. (31쪽 참조)

5. DV 입력단자를 통한 디지털 캠코더 컨텐츠 복사

디지털 캠코더등의 영상을 DV 단자(IEEE 1394-4pin)를 사용하여 DVD-RAM 또는 DVD-R에 녹화 할 수 있습니다. (21, 61쪽 참조)

6. Time Slip (동시 녹화/재생) 기능 과 PIP(Picture In Picture)

Time Slip 기능을 사용하여, 녹화하는 중에도 앞서 녹화된 영상을 재생할 수 있고, 녹화 중인 화면과 재생화면을 PIP기능을 이용하여 동시에 시청할 수 있습니다. (55~56쪽, 60쪽 참조)

7. 고화질 프로그레시브 스캔출력

DDVVDD((DDiiggiittaall VVeerrssaattiillee DDiisscc))는는

최대 32개 국어의 자막을 수록할 수 있는 디스크입니다. MPEG-2 방식의 영상 압축, 돌비 디지털 입체 서라운드 기능이 있어 영화관의 생생한 영상과 깨끗한 음질을 가정에서 즐길 수 있습니다.

DVD 레코더와 디스크에는 국가별로 재생 가능한 지역번호가 있으며, 이 번호가 일치해야 사용할 수 있습니다. 우리나라의 경우 지역번호가 3이므로 왼쪽과 같은 표시가 있는 디스크나 재생 가능 지역번호가 없는 디스크만 사용해 주세요.

재생 가능한 디스크

디스크 종류

DVD-VIDEO

VIDEO-CD

AUDIO-CD

디스크 표시

녹화 및 재생 가능한 디스크

디스크 종류

DVD-RAM

DVD-R

디스크 표시 내용

내용

음성+영상

음성

음성+영상

135분의 영상과 최대 8개 국어의 음성,

디스크 크기

12cm

8cm

12cm

8cm

12cm

8cm

디스크 크기

12cm(4.7G)

(General ver 2.0)

최장 재생시간

약 4시간 (단면 디스크) 약 8시간 (양면 디스크) 약 80분 (단면 디스크)

약 160분 (양면 디스크)

74분

20분

74분

20분

최장 녹화시간

1시간 (XP)

2시간 (SP)

4시간 (LP)

1시간 (XP)

2시간 (SP)

4시간 (LP)

준 비 편

프로그레시브 스캔을 지원하여 고화질의 흔들림 없는 화질을 지원합니다. 또, 12-Bit/108MHz DAC, 3D Y/C 분리회로 및 TBC(Time Base Corrector)프로세서를 사용하여 재생과 녹화 시 최상의 화질을 제공합니다. (19쪽 참조)

8. 다양하고, 편리한 기능 사용자 인터페이스

통합메뉴와 메시지 기능을 이용하여 쉽게 조작할 수 있습니다. 녹화한 영상에 대해서 편집이 가능하고, 재생목록(Play List)을 작성하여, 보고싶은 순서대로 장면을 편집하여 영상을 즐길 수 있습니다. (DVD-RAM)

돌비 디지털

※특정한 기능 (앵글, 화면비율 맞추기 등) 또는 디스크의 종류에 따라 동작이 되지 않는 경우가 있습니다.

디스크의 정보는 디스크 케이스에 자세히 기록되어 있으니 참조하셔서 사용하세요.

DTS디스크 디지털

오디오 디스크

스테레오

디스크

방송방식

한국, 일본, 미국,

캐나다 등에서 사용

되는 방식입니다.

MP3 디스크

Page 5

디스크에 대한 정보

디스크 사양

이런 디스크는 사용하지 마세요!

● LD, CD-G, CD-I, CD-ROM, DVD-ROM, DVD+R, DVD+RW 등은 사용할 수 없습니다.

[참고] 재생 가능한 디스크 : CD/CD-R/CD-RW/VCD/MP3/DVD/DVD-R/DVD-RW/ DVD-RAM.

단, 타기기에서 녹화된 DVD-R/DVD-RW 디스크의 경우 VIDEO MODE로 녹화 후 Finalize 된 디스크만 재생이 가능합니다.

● 상업용 디스크나 사용자 거주지역 밖에서 구입한 DVD 디스크는 본 제품으로 재생되지 않을 수

있습니다.

이런 디스크를 재생할 경우 TV 화면에“디스크 없음”. “지역코드를 확인하세요.”가 표시됩니다.

● 불법복제 DVD 및 DVD-VIDEO 포맷이 아닌 DVD-R/RW는 재생이 되지 않을 수 있습니다.

복사방지

● 다수의 DVD디스크는 복사 방지를 위해 암호화되어 있습니다.

● 본 제품은 Macrovision Corporation 및 기타 권한 소유자들의 미국 특허 청구 범위의 방법과 기타 지적재산권에 속하는 방법에 의해 저작권이 보호되어 있습니다. 테크놀러지 사용은 Macrovision Corporation으로부터 승인을 획득해야 합니다. 가정용 이외에 Macrovision Corporation에 의해 승인되지 않는 용도로 사용할 경우 제한된 범위에서 사용해야 합니다. 본 제품을 분해 모방 및 해체하면 안 됩니다.

이 제품은 Dolby Laboratories 의 허가를 받아 제조되었습니다.

CD-R 디스크 재생

● CD-R 디스크를 제작하는 매체(CD 레코더, PC)에 따라 CD-R 디스크 재생이 안될 수 있습니다.

● CD-R 디스크 제작시 쓰기 방식이“CD 닫기”로 제작된 디스크만 완전한 재생이 가능하며, “세션 닫고 CD 연 상태”로 제작된 디스크는 완벽하게 재생되지못할수도있습니다.

● 기록 조건 및 디스크 종류에 따라 재생하지 않을수도 있습니다.

CD-R MP3 디스크 재생

● ISO 9660 또는 JOLIET 포맷의 MP3 파일로 제작된 CD-R 디스크만 재생 가능합니다.

● MP3 파일명은 15문자를 초과하면 안되며, 파일명 중간을 띄우거나 특수문자(.,/=+)등은

사용하지 마세요.

● 128Kbps 이상의 압축해제 전송율로 기록된 디스크를 사용하세요.

● 파일 확장자가 .mp3, .MP3 디스크의 경우만 재생 가능합니다.

●“CD 닫기”가 기록이 안된 경우는 초기 재생 시간이 길어지며, 기록된 파일이 전부 재생되지 않을 수

있습니다.

● 한개의 파일내에 Low Bit Rate부터 High Bit Rate(예:32~320Kbps)까지 Variable Bit

Rate(VBR)로 기록되어 있는 파일의 경우 재생중 음이 끊기는 현상이 발생될 수 있습니다.

준 비 편

돌비, “Dolby”및 이중 D 기호는 Dolby Laboratories의 상표입니다.

Ｃ

이 제품은 미국 디지털 씨어터 시스템사와 기술 제휴로 제작되었으며,

는 디지털 씨어터 시스템사의 등록 상표입니다.

Ｃ

S-영상, 컴포넌트 및 프로그레시브 출력

● S-영상과 컴포넌트는 TV에 S-영상 및 컴포넌트 입력이 가능한 TV에서만 시청하실 수 있습니다. 만약 S-영상 및 컴포넌트 출력이 안될 경우에는 TV연결상태 및 TV입력 선택을 확인하여 주세요. (연결방법은 17~19쪽 참고)

● 프로그레시브 영상출력단자는 색차 출력에 비해 두배의 주사선을 가지고 있어 가장 선명하고 깨끗한 화질로 볼 수 있도록 해주는 단자입니다. 프로그레시브 기능을 지원하는 TV에서만 사용 가능합니다.

CD-R VCD 디스크 재생

● VCD 포맷(Ver 1.1, 2.0)으로 제작된 CD-R 디스크만 재생 가능합니다.

● PC용 동영상 파일은 CD-Recording 프로그램에서 VCD 포맷으로 레코딩 되어야 재생될 수 있습니다.

● VCD 레코딩과 관련된 문의는 CD-R 제조사에 문의 바랍니다.

Page 6

디스크 사양

디스크 손질 및 보관방법

● 디스크에 조그마한 흠집이 생겨도 화면에 영향을 줄 수 있으므로 특히 주의하시기 바랍니다.

DVD-R 디스크 재생, 기록

● 레코딩한 DVD-R 디스크를 일반 DVD 플레이어에서 동작 시키려면 Finalize를 해야 합니다. (85쪽 참조)

● Finalize된 DVD-R 디스크는 일반 DVD VIDEO 디스크와 동일하게 작동 합니다.

● DVD 복사시 복사 방지가 되어진 디스크는 복사되지 않습니다.

DVD-RW 디스크 재생

● 본 기기에서는 DVD-RW는 녹화되지 않습니다.

● 타기기에서 녹화시 기록 모드가 Video Mode 로 기록되어진 후 Finalize 되어진 디스크만 재생 가능합니다. (VR Mode로 기록된 디스크는 지원하지 않습니다.)

DVD-RAM 디스크 재생, 기록

● DVD-RAM 디스크는 카트리지 채용방식과 비채용 방식이 있습니다. 본제품은 카트리지 채용방식의 디스크 사용을 권장합니다.

● 약간의 제품은 카트리지로부터 디스크를빼낼수있습니다. 그러나 정확한 작동을 위해서는 카트리지를 채용한 상태로 사용해 주세요.

● DVD-RAM디스크는 디스크에 녹화된 내용을 보호하기 위해서 방지용 탭이 설치되어 있습니다. 녹화방지용탭(PROTECT)이 걸려 있으면 녹화 내용 위에 재 녹화하거나 지울 수가 없습니다. 포맷을 시키거나 지우시려면 녹화 방지용 탭을 해제 해 주시기 바랍니다.

● 기록 모드는 반드시 VR-Mode로 기록해야 재생 가능합니다.

디스크 손질 및 보관디스크 취급방법

● 디스크에 먼지나 이물질이 묻지 않도록 하세요.

● 깨지거나 흠집이 많은 디스크는 사용하지 마세요.

주의

디스크 보관방법

햇빛이 직접 비치지 않는 곳

● 디스크를 케이스에서 꺼낼 때 가운데 지지부를 누르면 디스크가 위로 약간 올라와 손쉽게 꺼낼수 있습니다.

● 디스크를 이동시킬 때 디스크 표면에 손을 대지 마시고 그림과 같이 취급하여 사용해 주세요.

● 디스크에 종이나 테이프를 붙이지 마세요. 디스크에 휨이 발생됩니다.

● 디스크 취급시 손지문이나 얼룩이 묻지 않도록 하셔야 합니다. 사용전에 확인 및 세척 후 사용하십시요.

통풍이잘되는곳

케이스에 넣어 수직으로 평평하게 보관할 수 있는 곳

준 비 편

※“불법복제DVD”및“DVD-VIDEO포맷”이 아닌 DVD-R,

DVD-RW는 재생이 되지 않을 수 있습니다.

※ DVD 레코딩과 관련된 문의는 DVD-R/DVD-RAM

제조사에 문의 바랍니다.

※ DVD 레코딩시 디스크(DVD-R/DVD-RAM)의 품질에

따라 녹화되지 않을 수 있습니다.

● 제품을 공기가 찬 장소에서 갑자기 따뜻한 장소로 이동하면 동작부나 렌즈에 이슬이 생겨 재생이 안될 수 있습니다. 이때는 전원을 켜 놓고 1~2시간 이상 지난 후 디스크를 넣고 사용하세요.

디스크 손질 및 보관디스크 세척방법

디스크에 손때 등 더러운 이물질이 묻었을 때는 부드러운 천에 중성세제를 묽게 탄 물에 적셔 가볍게 닦은후 마른천으로 다시 닦아주세요.

● 닦을 때는 안에서 바깥쪽으로 닦으세요.

● 신나, 벤젠, 상업용세제, 알콜, LP용 정전기방지 스프레이 같은 약품을 일체 사용하지 마세요. 디스크가 손상을 입을수 있습니다.

Page 7

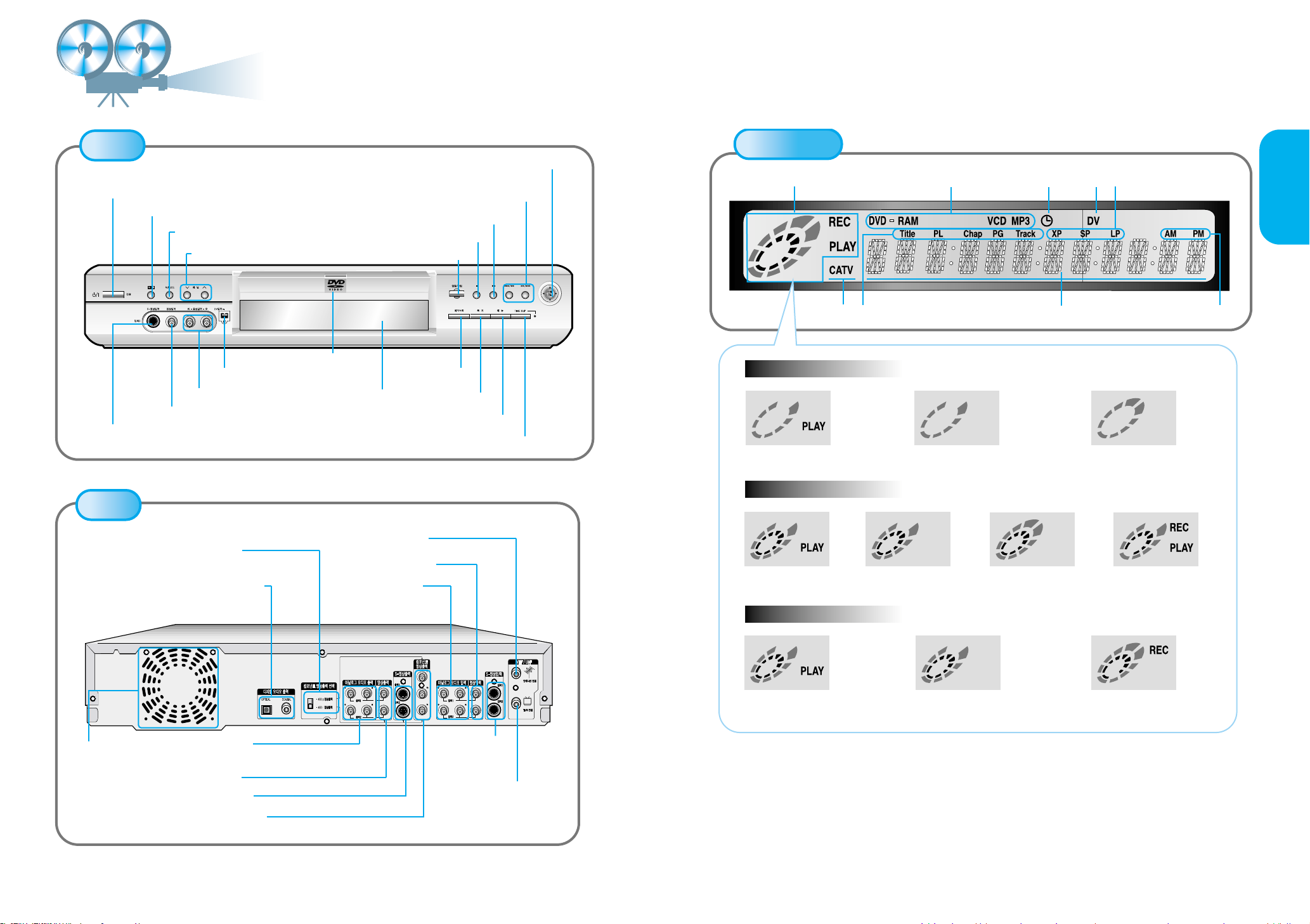

각 부분의 이름

앞면

전원 버튼

녹화 버튼

영상입력단자

S-영상입력단자

뒷면

녹화모드 버튼

채널 버튼

DV입력단자

음성입력단자

트레이(디스크 넣는 곳)

표시부

탐색 및 건너뛰기 버튼

재생/일시정지 버튼

정지 버튼

열림/닫힘 버튼

예약녹화 버튼

복귀 버튼

방향/선택 버튼

정방향/역방향

메뉴 버튼

TIME SLIP 버튼

표시부

①

②

DVD/VCD/CD/MP3

동작시(PLAY) : 재생중

DVD-RAM

⑨

일시정지

④

⑤⑥

③

⑧

정지(STOP)

준 비 편

⑦

팬

● 팬은 전원을 켜면

● 제품을 설치시 팬과

컴포넌트 영상출력 선택 스위치

디지털 오디오 출력 단자

항상 회전합니다.

다른 물체와의 거리는 10cm이상을 두고 설치하세요.

아날로그 오디오 출력단자

영상출력단자 S-영상출력단자

컴포넌트 영상출력

TV안테나 입력단자

영상 입력단자

아날로그 오디오 입력단자

S-영상입력단자

TV 연결단자

동작시(PLAY) : 재생중

DVD-R

동작시(PLAY) : 재생중

① 동작상태표시(재생, 일시정지, 녹화) ②방송표시

TV: 일반방송 CATV: 유선방송

③ 녹화화질(시간)

XP: 고화질 녹화 SP: 표준 녹화 LP: 저화질 녹화

④ 디스크 종류 표시 ⑤ 예약녹화 표시

일시정지

정지(STOP)

⑥ DV 동작 표시 ⑦ 오전 : AM / 오후 : PM ⑧ 시간, 타이틀, 챕터, 트랙, 메세지 표시 ⑨ 현재 진행 디스크 상태 표시

Title: 타이틀 표시 PL: 재생목록 표시 Chap: 챕터 표시 PG: 녹화목록 표시 Track: 트랙 표시

녹화 및 재생시

녹화시

Page 8

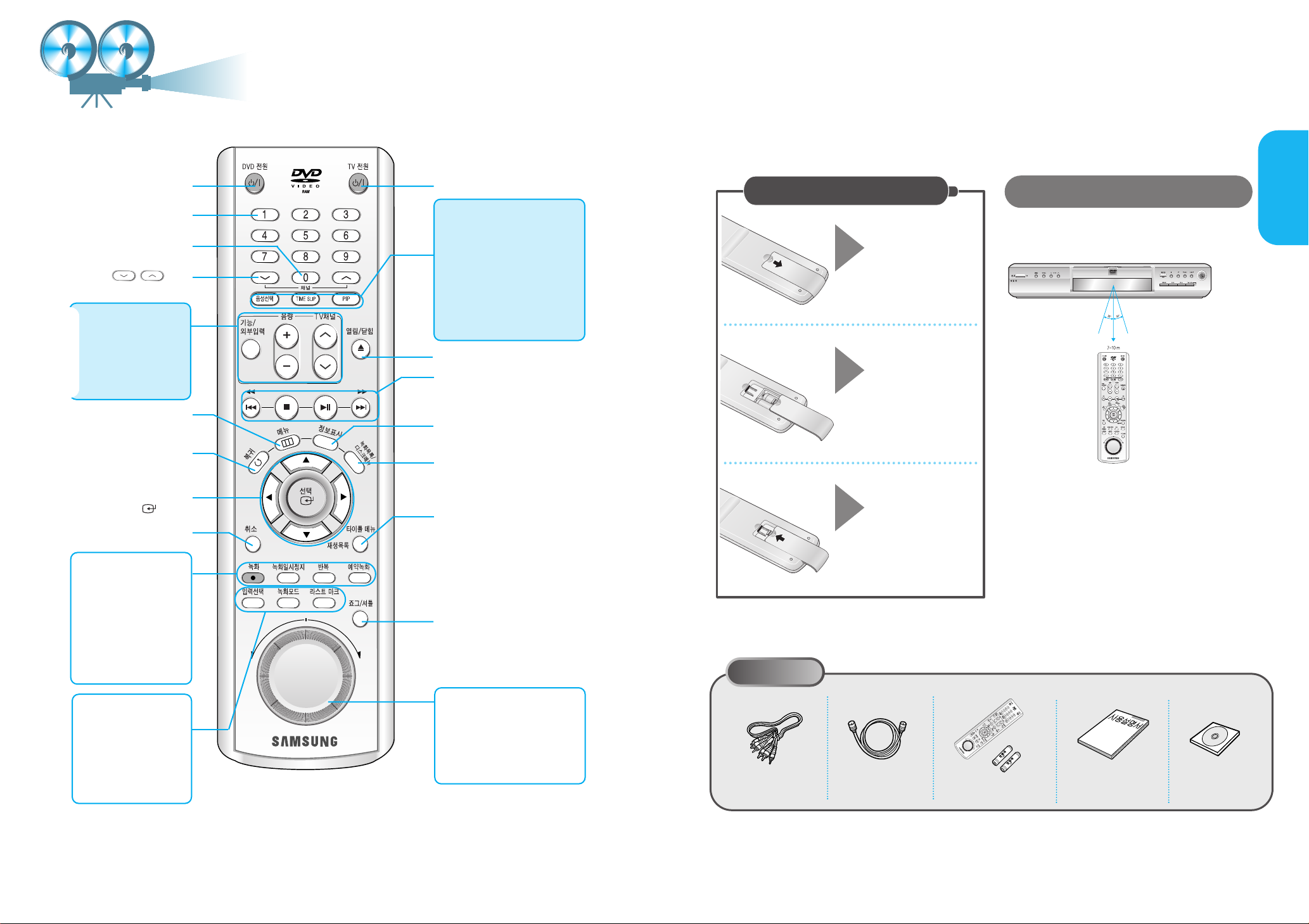

리모컨 버튼의 이름

DVD전원 버튼

100 이상의 채널을 선택할 때

1초 이상 누르면 100으로 설정됨

01~09 채널 선택할 때 :

9채널을 선택할 때 0을 꼭 눌러야 됨

채널 버튼

RF수신 채널을 선택할 때

기능/외부입력 버튼

TV의 외부입력을 선택할 때

관관

음량 버튼

련련

TV 음량조정

버버

채널 버튼

튼튼

TV 채널 선택할 때

메뉴 버튼

메뉴화면으로 갈 때

복귀 버튼

이전메뉴로 돌아갈 때

방향(▲▼◀▶)/

선택( ) 버튼

취소 버튼

녹화 버튼

DVD-R/RAM 디스크에 녹화할 때

녹화일시정지 버튼

녹화중 잠시 정지할 때

반복 버튼

재생시 반복 기능을 설정할 때

예약녹화 버튼

DVD-R/RAM 예약 녹화할 때

TV전원 버튼

음성선택 버튼

DVD의 음성언어를 선택할 때/ 비디오, TV의 음성을 하이파이, 스테레오, 음성다중으로 선택할 때

TIME SLIP 버튼

녹화 도중 10초 이전까지의 녹화된 내용을 PIP화면을 통해 시청시

PIP 버튼

주화면을 보면서 PIP로 부화면을 볼때

열림/닫힘 버튼

재생관련 버튼

정방향/역방향 탐색 및 건너뛰기, 정지, 재생/일시정지

정보표시 버튼

현재 재생중인 디스크 상태를 볼 때

녹화목록/ 디스크메뉴 버튼

녹화목록 보기/디스크메뉴로 돌어갈 때

타이틀 메뉴/ 재생목록 버튼

타이틀메뉴로 돌아갈 때 / 녹화된 파일 목록 볼 때

죠그/셔틀 버튼

녹색 램프- 셔틀 기능 동작시 빨간색 램프- 죠그 기능 동작시 램프 꺼짐- 기능 없음

리모컨에 건전지 넣기

덮개의 후크를 눌러

당겨주세요.

건전지의 󳤔, 󳤕극을

확인하여 바르게 넣으세요.

● AAA Size 1.5V 건전지를 사용하세요.

덮개를잘맞게눌러

닫아 주세요.

부속품

리모컨의 수신 각도

리모컨은 표시부에서 7~10m 이내 좌우 30도 안에서 동작합니다.

준 비 편

입력선택 버튼

외부입력기기 선택 할 때

녹화모드 버튼

녹화모드(녹화화질) 선택할 때

라스트 마크 버튼

DVD-RAM 디스크 재생시 마지막 플레이 위치를기억할 때

죠그다이얼(구분 동작)

죠그/셔틀 버튼이 빨간색 램프가 점등시 한장면씩 구분해 볼 때

셔틀다이얼(배속 동작)

죠그/셔틀 버튼이 녹색 램프가 점등시 빠르게 / 느리게 재생할 때

TV연결용 동축선영상`/음성연결선

※ 위의 부속품 이외에 별도로 구입하려면 삼성전자 대리점이나 서비스센터에 문의하세요. ※ 사용하신 건전지는 어린아이가 닿지 않는 장소에 보관 및 분리수거함에 버리세요.

리모컨/

건전지(AAA×2)

사용설명서

(보증서 포함)

DVD RAM 디스크

Page 9

리모컨으로 TV 동작하기

TV 연결방법

연결하려는 TV의 사용설명서도 함께 참조하시기 바랍니다. 영상 신호는 <방법 1, 2, 3, 4>중 한가지를 선택해서 TV와 연결하세요.

TV 전원을 켜세요.

리모컨을 TV로 향하게 하세요.

버튼을 누르고 있는 상태에서 TV 제조회사에 해당되는

코드번호를 한번씩 누르세요.

코드번호 제조회사명 코드번호 제조회사명

삼성1

삼성2

LG2, 삼성, 대우1

LG1, 대우2

LG3

아남1

아남2

아남3

아남4

아남5

아남6

대우3

대우4

대우5

대우6

대우7

대우8

대우9

SONY

아남7

LG4

대우10

대우11

대우12

대우13

대우14

아남8

아남9

필립스1

방법1 영상 및 음성출력으로 연결할 경우

안테나선(동축선)을 DVD 레코더 뒷면의“VHF/UHF 안테나선 연결”

단자에 연결하세요. TV 방송을 녹화 하려면 동축선으로 꼭 연결해야 됩니다.

DVD 레코더의 영상출력과 아날로그 오디오 출력을 각각 TV의

영상입력과 음성입력 단자에 연결하세요.

TV리모컨의 TV/외부입력 버튼을 눌러 TV를 외부입력1 또는 외부입력 2로

선택하세요.

연 결 편

예) LG3인 경우 버튼을 누르고 있는 상태에서 + 버튼을 누르세요.

TV의 전원이 꺼지거나 켜지면 설정이 완료된 상태입니다.

● TV전원이나 음량, 채널버튼을 사용할 수 있습니다.

● 건전지를 교체한 후에는 TV 제조회사의 코드번호를 다시 설정해야 합니다.

● 리모컨은 다른 회사 TV 중 일부 모델에만 적용되며, 일부 기능은 동작이 안될 수 있습니다.

● TV에 따라 0번을 눌러야 전원이 켜지는 제품도 있습니다.

본본기기기기의의““VVHHFF//UUHHFF””의의““TTVV와와 연연결결””단단자자는는 안안테테나나 입입력력으으로로 수수신신되되는는 방방송송신신호호만만을을 출출력력

●

합합니니다다.. 따따라라서서 본본기기기기의의 재재생생신신호호는는““VVHHFF//UUHHFF””의의““TTVV와와 연연결결””단단자자를를 통통해해서서 출출력력되되지지 않않 습습니니다다..

● 영상 (일반) : 흑백과 컬러신호가 혼합된 일반 형태의 영상입니다.(방법1)

● S-영상 : 흑백 (Y)과 컬러 (C) 신호를 분리 출력하여 일반 영상 보다 선명한 영상을 볼 수 있습니다.(방법2)

● 컴포넌트 영상 : 흑백 (Y), 파랑 (Pb), 빨강 (Pr) 신호로 분리 출력하여 가장 선명하고 깨끗한 화질을 볼 수 있습니다.(방법 3,4)

Page 10

TV 연결방법

방법3 컴포넌트(480i) 영상출력으로 연결할 경우

방법2 S-영상 및 음성출력으로 연결할 경우

※ TV에 S-영상(S-Video) 단자가 있는 경우 연결하세요. ※ S-영상 연결선은 가까운 삼성전자 대리점이나 서비스 센터에 문의하여 별도로 구입하세요.

안테나선(동축선)을 DVD 레코더 뒷면의“VHF/UHF 안테나선 연결”

단자에 연결하세요. TV 방송을 녹화하려면 동축선으로 꼭 연결해야 됩니다.

S-영상출력을 TV의 S-영상입력에 연결하고, 음성 출력선은 DVD 레코더의

아날로그 오디오 출력을 TV의 음성입력에 연결하세요.

TV리모컨의 TV/외부입력 버튼을 눌러 TV를 S-영상1 또는 2로 선택하세요.

※ TV에 컴포넌트영상 또는 DVD 영상 입력단자가 있는 경우 연결하세요. ※ 컴포넌트 영상출력 연결선은 가까운 삼성전자 대리점이나 서비스센터에 문의하여 별도로 구입하세요.

안테나 연결법은 방법1,2와 동일합니다.(16, 17쪽 참조)

영상컴포넌트 출력(Y, Pb, Pr)을 TV의 영상컴포넌트입력에 연결하고, 음성 출력선은

DVD 레코더의 아날로그 오디오 출력을 TV의 음성입력에 연결하세요.

뒷면에 있는 컴포넌트 영상 출력선택 스위치를 480i 영상출력으로 선택하세요.

●

스위치 선택은 디스크 정지상태에만 선택하세요.

TV리모컨의 TV/외부입력 버튼을 눌러 TV를“컴포넌트”또는“DVD”로 선택하세요.

전원이 꺼진 상태에서 컴포넌트 영상 출력 스위치를 변경 하면 초기화면이 정상적으로 나오지 않을 수 있습니다.

연 결 편

● 음성 출력(좌/우)을 TV에 연결하지 않으면 소리가 나오지 않습니다. 반드시 음성 출력(좌/우)를 연결하세요.

● 컴포넌트 영상출력단자를 TV와 연결시 Y, Pb, Pr 선이 서로 바뀌지 않도록 주의하세요. 서로 바뀌면 화면이 붉거나 푸르게 나타납니다.

● 음성출력(좌/우)을 TV에 연결하지 않으면 소리가 나오지 않습니다. 반드시 음성출력(좌/우)을 연결하세요.

● 컴포넌트 출력과 색차 출력은 같은 의미입니다.

Page 11

TV 연결방법

외부기기와 연결하기

다른 외부기기와 연결하여 외부기기의 출력을 보거나, 녹화를 하기 위한 연결 방법입니다.

방법4 컴포넌트

※ TV에 컴포넌트영상 또는 DVD 영상입력단자가 있는 경우 연결하세요. ※ 컴포넌트 영상출력 연결선은 가까운 삼성전자 대리점이나 서비스센터에 문의하여 별도로 구입하세요.

안테나 연결법은 방법1, 2와 동일합니다.(16, 17쪽 참조)

컴포넌트 영상출력(Y, Pb, Pr)을 TV의 영상컴포넌트입력에 연결하고, 음성 출력선은

DVD 레코더의 아날로그 오디오 출력을 TV의 음성입력에 연결하세요.

뒷면에 있는 컴포넌트 영상 출력선택 스위치를 480p 영상출력으로 선택하세요.

● 480p 영상출력을 보기 위해서는 TV가 프로그레시브 스캔 입력 기능을 지원해야 합니다.

●

스위치 선택은 디스크 정지상태에만 선택하세요.

TV리모컨의 TV/외부입력 버튼을 눌러 TV를“컴포넌트”또는“DTV”로 선택하세요.

(480p)

영상출력으로 연결할 경우

전원이 꺼진 상태에서 컴포넌트 영상 출력 스위치를 변경 하면 초기화면이 정상적으로 나오지 않을 수 있습니다.

비디오, 위성 수신기 및 DVD에 연결 할 경우

외부기기의 영상/S-영상출력단자와 DVD 레코더의 영상/S-영상 입력단자를

그림과 같이 연결하세요.

외부기기의 음성출력단자와 DVD 레코더의 음성입력단자를 그림과 같이

연결하세요.

만약 비디오를 입력1단자에 연결하고, 위성 수신기를 입력2단자에 연결했다면,

비디오를 DVD 레코더를 통해서 보거나 녹화를 하려면, 리모컨의 입력선택버튼을 눌러 L1을 선택하세요. 위성 수신기를 DVD 레코더를 통해서 보거나 녹화를 하려면, 리모컨의 입력선택버튼을 눌러 L2를 선택하세요.

연 결 편

● 컴포넌트 영상 출력단자를 TV와 연결시 Y, Pb, Pr 선이 서로 바뀌지 않도록 주의하세요. 서로 바뀌면 화면이 붉거나 푸르게 나타납니다.

● 음성출력(좌/우)을 TV에 연결하지 않으면 소리가 나오지 않습니다. 반드시 음성출력(좌/우)을 연결하세요.

● 480p 선택시 영상출력과 S-영상출력, 480i 출력이 나오지 않습니다.

Page 12

캠코더와 연결하기

캠코더와 연결하여 캠코더의 출력을 보거나 녹화를 하기 위한 연결방법입니다. DV출력단자가 있는 캠코더는 DV입력단자로 연결하세요.

오디오 연결하기

캠코더에 연결 할 경우 오디오로 음성을 들을 경우

※ DV 연결선은 서비스센터에 문의하여 별도로 구입 하세요.

캠코더의 영상/S-영상출력단자와 DVD 레코더의 영상/S-영상입력단자(3)를

그림과 같이 연결하세요.

캠코더의 음성출력단자와 DVD 레코더의 음성입력단자(3)를 그림과 같이

연결하세요.

리모컨의 입력선택 버튼을 눌러 표시부에 L3가 나타나도록 하세요.

캠코더의 재생버튼을 누르세요. 캠코더의 출력이 재생됩니다.

녹화를 원하면 DVD 레코더의 녹화버튼을 누르세요. 캠코더의 출력이 녹화됩니다.

※ 영상은 TV로 보고 음성은 오디오로 들을 경우 아래와 같이 연결하세요. ※ 연결하려는 음향기기의 사용설명서도 함께 참조 하시기 바랍니다. ※ 음향기기의 음량을 확인 후 DVD 레코더를 재생하세요.

갑작스러운 고음에 의해 청력 및 스피커에 손상을 줄 수 있습니다.

영상신호는 16~19쪽의 TV 연결방법 1, 2, 3, 4 중 한가지를 선택해 TV와

연결하세요.

DVD 레코더의 음성출력(좌/우)과 오디오의 음성입력(좌/우)을 연결하세요.

연 결 편

(캠코더)

● DV출력단자가 있는 캠코더는 61쪽을 참조하세요.

Page 13

오디오 연결하기

디지털 오디오 출력으로 연결할 경우

DVD 레코더의 OPTICAL/COAXIAL 출력단자와 앰프의 OPTICAL/COAXIAL 입력단자를 연결하세요.

●

광출력 단자가 있는 앰프의 경우 디지털 출력만 연결하면 됩니다.

●

디지털 오디오 출력은 Optical단자와 Coaxial단자 중 하나만 연결하여도 사용할 수 있습니다.

사용 전에

먼저 TV전원을 켠 후

TV리모컨의 TV/비디오선택

버튼을 눌러“외부입력(비디오)

또는 외부입력2(비디오2)”를

선택하세요.

DVD 전원버튼을 누르세요.

●아래와 같이 초기화면이 나타납니다. (초기화면은 제품 설치시에만 나타납니다.)

●숫자버튼을 눌러 원하는 화면언어를 설정하세요. (한국어:1, 영어:2)

설 정 편

오디오 관련 항목 설정 (33~34쪽 참조)

※ 돌비 디지털 앰프와 연결하여 시청하려면

연결이 끝나면 다음과 같이 설정하세요

1. 전원을 켜 주세요.

2. 원하는 언어를 리모컨의 숫자버튼으로

선택하세요.(예 : 한국어 ①)

3. 리모컨의 메뉴버튼을 누르세요.

4. 초기설정화면에서 음향설정을 선택하세요.

5. 음향 설정화면에서는 다음과 같이 설정하세요.

● 돌비 디지털 출력 : PCM을 비트스트림으로

선택하세요.(앰프가 돌비 디지털을 지원 할 경우)

● DTS 출력 : 해제를 동작으로 선택하세요.

(앰프가 DTS를 지원할 경우)

●초기화면의 언어를 선택하지 않으면 전원을 끄거나 켤 때 초기설정값이 변할 수 있으므로 반드시 원하는 언어를 설정해 주세요.

●

화면에 (금지마크)가 나타나요!

버튼을 눌렀을 때 이 표시가 나타나면 현재 재생되고 있는 디스크에서는 해당버튼이 작동되지 않는다는 표시입니다.

●DVD 디스크가 제품 내부에 있을 때 전원을 켜면 자동으로 DVD 디스크가 재생 됩니다.

주의

●재생중에 DVD 레코더를 이동하지 마세요. 디스크가 손상될 수 있습니다.

●반드시 을 눌러 트레이를 여닫으세요.

●트레이가 열리고 닫히는 중간에 밀지 마세요. 오작동의 원인이 됩니다.

●디스크 이외에 다른 이물질을 트레이에 넣지 마세요.

●디스크에 따라 특정 기능이 다르게 동작되거나 동작되지 않을 수 있습니다. 이 경우 디스크 케이스의 내용을 참조하세요.

●트레이가 닫힐 때 특히 어린이의 손가락이 끼지 않도록 주의하세요.

2423

Page 14

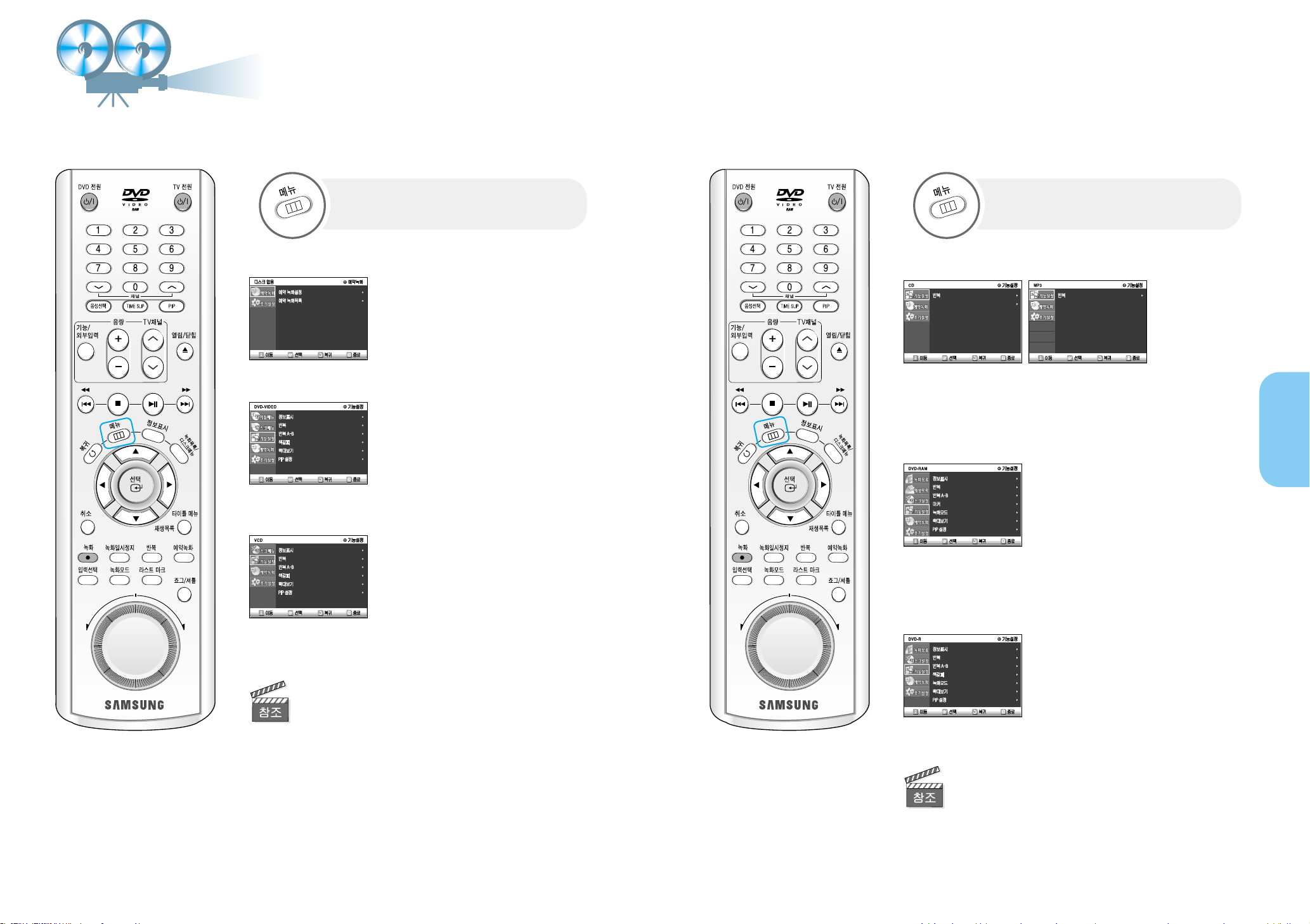

디스크별 메뉴 기능 보기

디스크에 따라 다양한 메뉴기능이 있습니다.

디스크가 없을 경우

DVD-VIDEO인 경우

VCD인 경우

메뉴버튼을 누르세요.

예약녹화: 예약 녹화설정/예약 녹화목록 초기설정: 시스템 설정/언어 설정/음향 설정/화면 설정/

잠금장치

타이틀메뉴 디스크메뉴 기능설정: 정보표시/반복/반복A-B/책갈피/확대보기/

PIP설정

예약녹화 초기설정

디스크메뉴 기능설정: 정보표시/반복/반복A-B/책갈피/확대보기 /

PIP설정

예약녹화 초기설정

메뉴버튼을 누르세요.

오디오 CD(CDDA)/MP3인 경우

기능설정: 반복 예약녹화 초기설정

DVD-RAM인 경우

녹화목록: 녹화목록 보기 재생목록: 재생목록 생성/재생목록 편집 디스크설정: 디스크 이름/디스크 보호/디스크 포맷/

기능설정: 정보표시/반복/반복A-B/마커/녹화모드/

예약녹화: 예약 녹화설정/예약 녹화목록 초기설정: 시스템 설정/언어 설정/음향 설정/화면 설정/

설 정 편

카트리지 보호정보

확대 보기/PIP설정

잠금장치

● 메뉴버튼을 한번 더 누르면 화면에 메뉴화면이 사라집니다. 방향 버튼과 선택 버튼으로 기능설정 항목에서 기능들을 설정할 수 있습니다.

DVD-R인 경우

녹화목록: 녹화목록 보기 디스크설정: 디스크 이름/디스크 보호/디스크 Finalize 기능설정: 정보표시/반복/반복A-B/책갈피/녹화모드/

확대 보기/PIP설정

예약녹화: 예약 녹화설정/예약 녹화목록 초기설정: 시스템 설정/언어 설정/음향 설정/화면 설정/

잠금장치

● 메뉴버튼을 한번 더 누르면 화면에 메뉴화면이 사라집니다. 방향 버튼과 선택 버튼으로 기능설정 항목에서 기능들을 설정할 수 있습니다.

Page 15

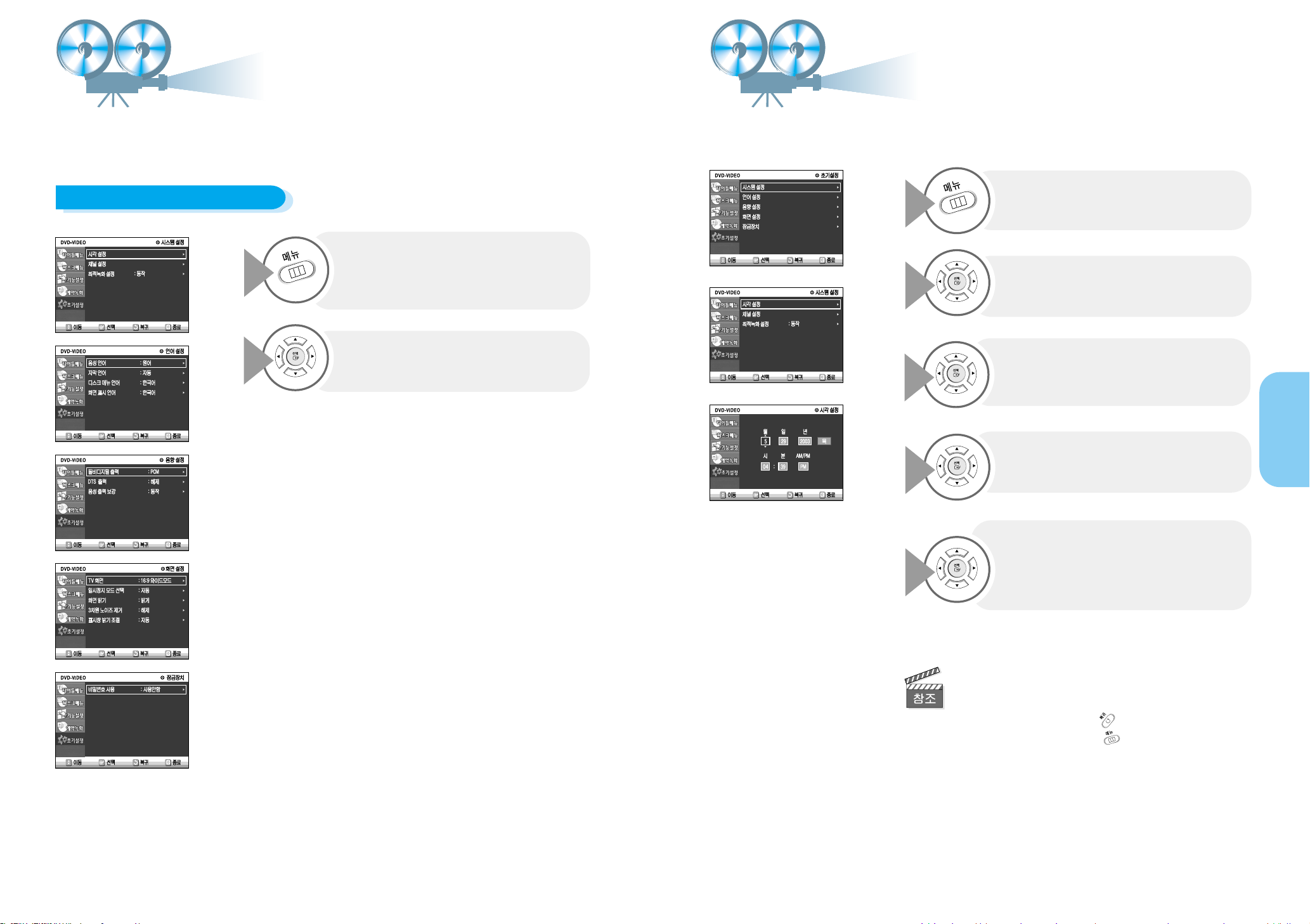

초기설정 기능

시각 설정하기

사용하기전에 초기 설정값을 미리 설정해 두면 편리하게 사용할 수 있습니다.

초기설정기능을 사용하려면

시스템 설정

시스템 전반적인 항목을 설정할 수 있습니다.

- 시각 설정, 채널 설정, 최적녹화 설정

디스크 정지 상태에서 메뉴버튼을 누르세요.

● 디스크에 따라 메뉴항목이 다릅니다.

● 디스크가 없어도 초기설정 항목을 설정 할 수 있습니다.

▲▼ 버튼을 사용하여 [초기설정]을 선택한 후 선택버튼 또는 ▶ 버튼을 누르세요.

● 초기설정 메뉴가 표시됩니다.

현재 시각을 설정하여 전원을 끄면 전면 패널 표시부를 통해 시각을 볼 수 있습니다. 예약녹화를 사용하려면 시각을 설정해야 합니다.

디스크 정지 상태에서 메뉴버튼을 누르세요.

● 디스크 재생 중에는 초기설정 기능을 사용할 수 없습니다.

▲▼ 버튼을 사용하여 [초기설정]을 선택한 후 선택버튼 또는 ▶ 버튼을 누르세요.

● 초기설정 메뉴가 표시됩니다.

▲▼ 버튼을 사용하여 [시스템 설정]을 선택한 후 선택버튼 또는 ▶ 버튼을 누르세요.

● 시스템 설정 메뉴가 나타납니다.

▲▼ 버튼을 사용하여 [시각 설정]을 선택한 후 선택버튼 또는 ▶ 버튼을 누르세요.

● 시각 설정 메뉴가 나타납니다.

설 정 편

언어 설정

각종 언어설정에 관한 항목을 설정할 수 있습니다.

- 음성 언어, 자막 언어, 디스크 메뉴 언어, 화면 표시 언어

음향 설정

사용중인 오디오시스템에 따라 오디오 출력 및 음성에 관한항목들을 설정할 수 있습니다.

- 돌비디지털 출력, DTS 출력, 음성 출력 보강

화면 설정

원하는 화면타입 및 화면관련 항목을 설정할 수 있습니다.

- TV 화면, 일시정지 모드 선택, 화면밝기, 3차원 노이즈 제거, 표시창 밝기 조절

잠금장치

비밀번호 등록으로 재생에 관한 잠금장치를 할 수 있습니다.

▲▼◀▶ 버튼을 사용하여 현재 시각을 설정한 후 선택버튼을 누르세요.

● 현재시각설정이 완료되었습니다. ▲▼ 버튼 : 항목값 설정 ◀▶ 버튼 : 항목 이동

● 현재 시각 설정후 선택 버튼을 누르지 않으면 현재시각 설정이 완료되지 않습니다.

● 이전메뉴로 복귀할려면 복귀( )버튼 또는 ◀ 버튼을 누르시고,

메뉴에서 빠져 나오려면 메뉴( )버튼을 누르세요.
