Samsung DV428AG, DV428AE User Manual [fr, en]

Gas and Electric Dryer

user manual

imagine the possibilities

Thank you for purchasing this Samsung product.
To receive more complete service,

please register your product at

www.samsung.com/global/register

DV428AE*

DV428AG*

DV428AEL-02632A-01_EN.indd 1 2008-08-27 ¿ÀÀü 11:55:15

2_ Features of your new silvercare™ washer

features

1. Extra Large Capacity

Ultra drying capabilities are at your fingertips! Now you can dry extra-large loads. Our
ultralarge 7.4 cu.ft. capacity dryer circulates more air through your clothes, drying them
faster, for a wrinkle-free result.

2. Sanitize Course

This course allows you to sanitize garments by permeating high temperature heat deep into
the fabric during the drying cycle. Use this course to keep your bedding and curtains clean.

When selecting this cycle, 99.9% of certain bacteria is eliminated through high temperature
heat. Use this cycle for clothing, bedding, towels, or other items needing sanitized. This
certification is conducted by NSF International, an independent third-party testing and
certification organization.

3. Various Drying Cycles & Fuzzy Logic Algorithm

Simply turn the Jog Dial to select one of the 11 automatic drying cycles, including normal,
heavy duty and towels, or let the Fuzzy Logic Control measure the degree of dampness and
automatically set the drying time. Precision drying has never been easier than with Samsung.

4. Time Saving

Our cycles are designed with you in mind. All our dryers are designed to dry your clothes in
less time... just 44 minutes! Giving you time for more important things in life.

5. Energy Saving

Samsung dryers are super energy efficient. You can dry up to 3.01 pounds of laundry with
1kWh. Also, both the large capacity and Fuzzy Logic Control save energy by automatically
drying your clothes the most efficient way.

6. Easy Reversible Door

Our dryers will fit just about anywhere and without a door conflict. The direction of our easy
reversible door can be changed with just four screws.

7. Pedestal with Storage Drawers

An optional 15” pedestal is available to raise the dryer for easier loading and unloading. It
also offers a built-in storage drawer that can hold a 100 oz. bottle of detergent

8. Stacking (MODEL NO: SK-5A/XAC)

Samsung’s Washer and Dryer can be stacked to maximize usable space.

The Dryer legs need to be removed to stack the Washer and Dryer. You can purchase an
optional stacking kit from you Samsung retailer.

9. 4-way Vent (electric model only : DV428AE*)

You can install the exhaust vent in the following four (4) positions: back, either side, bottom.

NSF Protocol P172
Sanitization Performance of Residential and
Commercial, Family-Sized Clothes Washers

DV428AEL-02632A-01_EN.indd 2 2008-08-27 ¿ÀÀü 11:55:15

Safety information _3

SAVE THESE INSTRUCTIONS

safety instructions

Congratulations on your new Samsung Dryer. This manual contains valuable
information on the installation, use, and care of your appliance. Please take the
time to read this manual to take full advantage of your dryer’s many benefits and
features.

WHAT YOU NEED TO KNOW ABOUT SAFETY INSTRUCTIONS

Warnings and Important Safety Instructions in this manual do not cover all possible conditions and
situations that may occur. It is your responsibility to use common sense, caution, and care when installing,
maintaining, or operating your dryer.

Always contact your manufacturer about problems or conditions you do not understand.

IMPORTANT SAFETY SYMBOLS AND PRECAUTIONS

WARNING

Hazards or unsafe practices that may result in severe personal injury or
death.

CAUTION

Hazards or unsafe practices that may result in minor personal injury or
property damage

.

CAUTION

Follow the information in this manual to minimize the risk of fire or explosion or
to prevent property damage, personal injury, or death.

Do not store or use gasoline or other flammable vapors and liquids near this or
any other appliance.

Do NOT attempt.

Do NOT disassemble.

Do NOT touch.

Follow directions explicity.

Unplug the power plug from the wall socket.

Make sure the machine is grounded to prevent electric shock.

Call the service center for help.

• Clothes dryer installation must be performed by a qualified installer.

• Install the clothes dryer according to the manufacturer’s instructions and local codes.

• Do not install a clothes dryer with flexible plastic venting materials. If flexible metal
(foil type) duct is installed, it must be of a specific type identified by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airflow and increase the risk of fire.

• To reduce the risk of severe injury or death, follow all installation instructions.

WARNING - Risk of Fire

DV428AEL-02632A-01_EN.indd 3 2008-08-27 ¿ÀÀü 11:55:15

4_ Safety information

SAVE THESE INSTRUCTIONS

safety instructions

WHAT TO DO IF YOU SMELL GAS:

• Do not try to light any appliance.

• Do not turn on the appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s

instructions.

• If you cannot reach your gas supplier, call the fire department.
Installation and service must be performed by a qualified installer, service agency, or the gas

supplier.

Read all instructions before using the appliance.

To reduce the risk of fire or explosion:

• Do not dry items that have been previously cleaned, washed, soaked, or spotted with

gasoline, dry cleaning solvents, or other flammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or flammable liquids or solids should not be placed in the dryer until all
traces of these flammable liquids or solids and their fumes have been removed.
There are many highly flammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, waxes, and wax removers

• Items containing foam rubber (may be labeled latex foam) or similarly textured rubber-

like materials must not be dried on a heat setting. Heated foam rubber materials can,
under certain circumstances, produce fire by spontaneous combustion.

Do not allow children or pets to play on, in, or in front of the appliance. Close supervision is
necessary when the appliance is used near children and pets.

Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.

Do not reach into the appliance when the drum is moving.

Do not install or store this appliance where it will be exposed to the weather.

Do not tamper with controls.

Do not repair, replace, or attempt to service any part of the appliance unless specifically
recommended in the user-repair instructions and you understand and have the skills to
carry those out.

Do not use fabric softeners or products to eliminate static unless recommended for dryer
use by the manufacturer of the fabric softener or product.

Clean the lint screen before or after each load.

Keep the area around the exhaust opening and surrounding areas free from lint, dust, and
dirt.

WARNING

DV428AEL-02632A-01_EN.indd 4 2008-08-27 ¿ÀÀü 11:55:15

Safety information _5

SAVE THESE INSTRUCTIONS

The interior of the dryer and exhaust duct should be cleaned periodically by qualified service
personnel.

This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately and in accordance with local and national codes. See
installation instructions for grounding this appliance.

Do not sit on top of the dryer.

Because of continuing product improvements, Samsung reserves the right to change
specifications without notice. For complete details, see the Installation Instructions
packed with your product before selecting cabinetry, making cutouts, or beginning
installation.

Ensure pockets are free from small irregularly shaped hard objects, foreign material, etc. ie.
coins, knives, pins, etc. These objects could damage your dryer.

Do not wash clothing with large buckles, buttons, or other heavy metal or solid things.

Gas leaks may occur in your system, resulting in a dangerous situation.

Gas leaks may not be detected by smell alone.

Gas suppliers recommend you purchase and install a UL-approved gas detector.

Install and use in accordance with the manufacturer’s instructions.

Do not place items in your dryer that have been spotted or soaked with vegetable oil or
cooking oil. Even after being washed, these items may contain significant amounts of these
oils.

Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed to
heat. Heat sources such as your dryer can warm these items, allowing an oxidation reaction
in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items can become
hot enough to catch fire. Piling, stacking, or storing these kinds of items may prevent heat
from escaping and can create a fire hazard.

All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous. Washing these items in hot water with extra detergent will reduce, but not
eliminate, the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying cycle until
the items have run through the Cool Down cycle. Never pile or stack these items when they
are hot.

CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT ACT

This act requires the governor of California to publish a list of substances known to the state
to cause cancer, birth defects, or other reproductive harm and requires businesses to warn
customers of potential exposure to such substances.
Gas appliances can cause minor exposure to four of these substances, namely benzene, carbon
monoxide, formaldehyde, and soot, caused primarily by the incomplete combustion of natural
gas or LP fuels.
Properly adjusted dryers will minimize incomplete combustion. Exposure to these substances
can be minimized further by properly venting the dryer to the outdoors.

WARNING

WARNING

DV428AEL-02632A-01_EN.indd 5 2008-08-27 ¿ÀÀü 11:55:15

6_ Contents

contents

INSTALLING YOUR DRYER

7

7 Tools needed for installation
7 See dryer exterior
8 Ducting requirements
9 Important to installer
9 Location considerations
9 Alcove or closet installation
10 Mobile home installation
10 Exhausting
11 Gas requirements
12 Electrical requirements
12 Grounding
13 Electrical connections
14 Replacement parts and accessories
14 Installation
17 Final installation checklist
18 Dryer Exhaust Tips

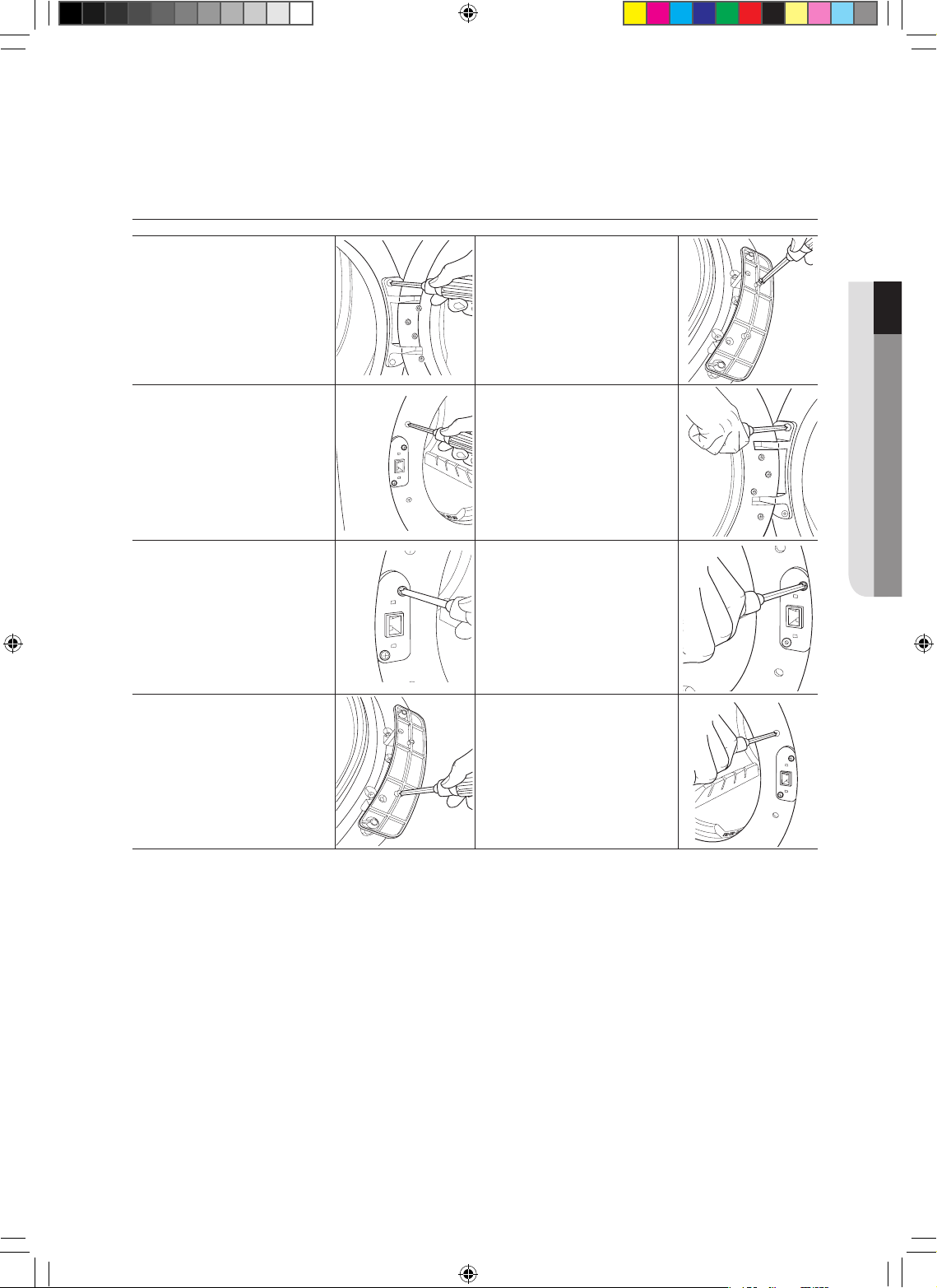

19 Door Reversal

OPERATING INSTRUCTIONS, TIPS

20

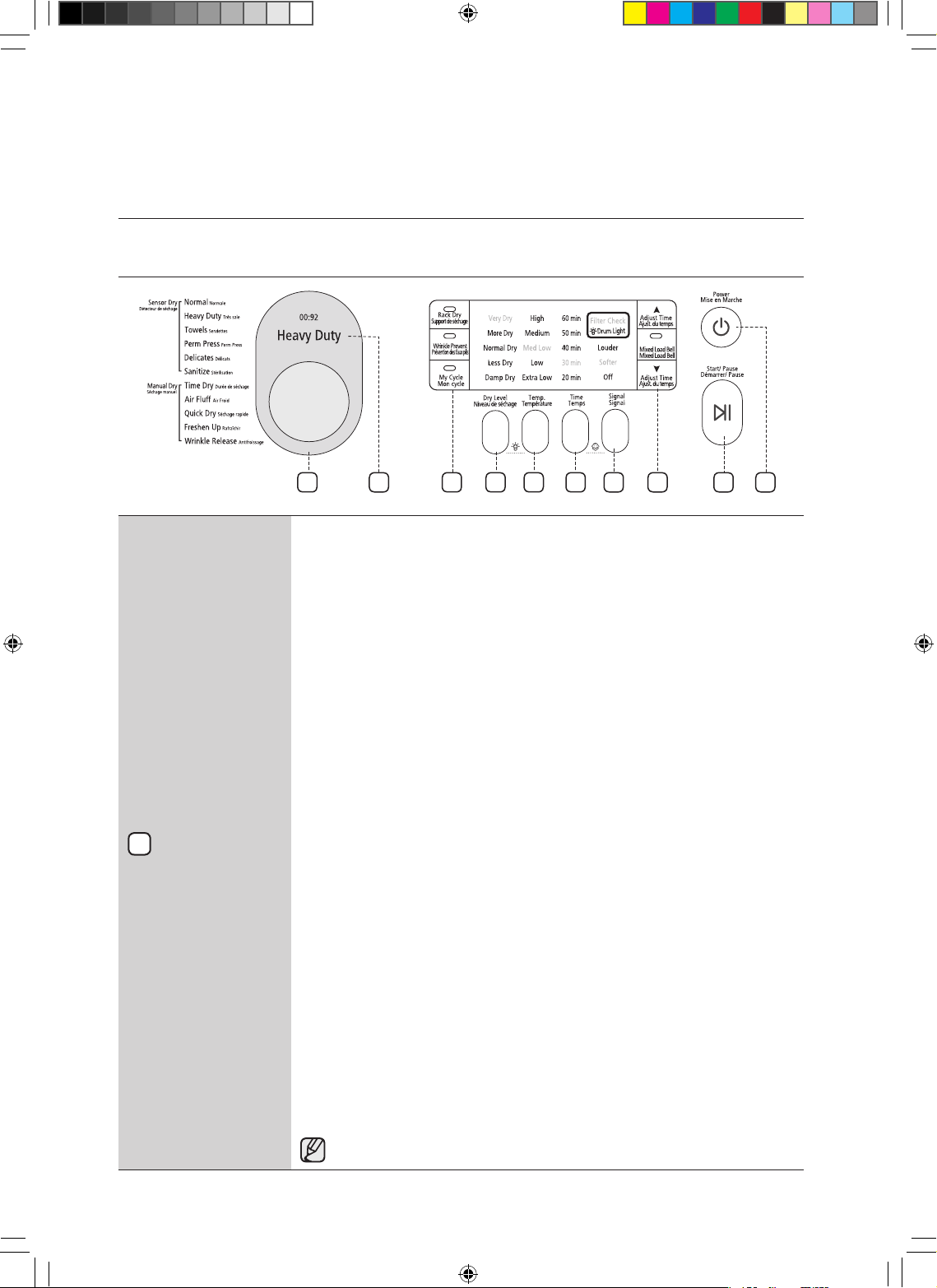

20 Overview of the control panel
22 Child lock
23 Drum Light
23 Changing Language
23 My cycle
24 Rack Dry

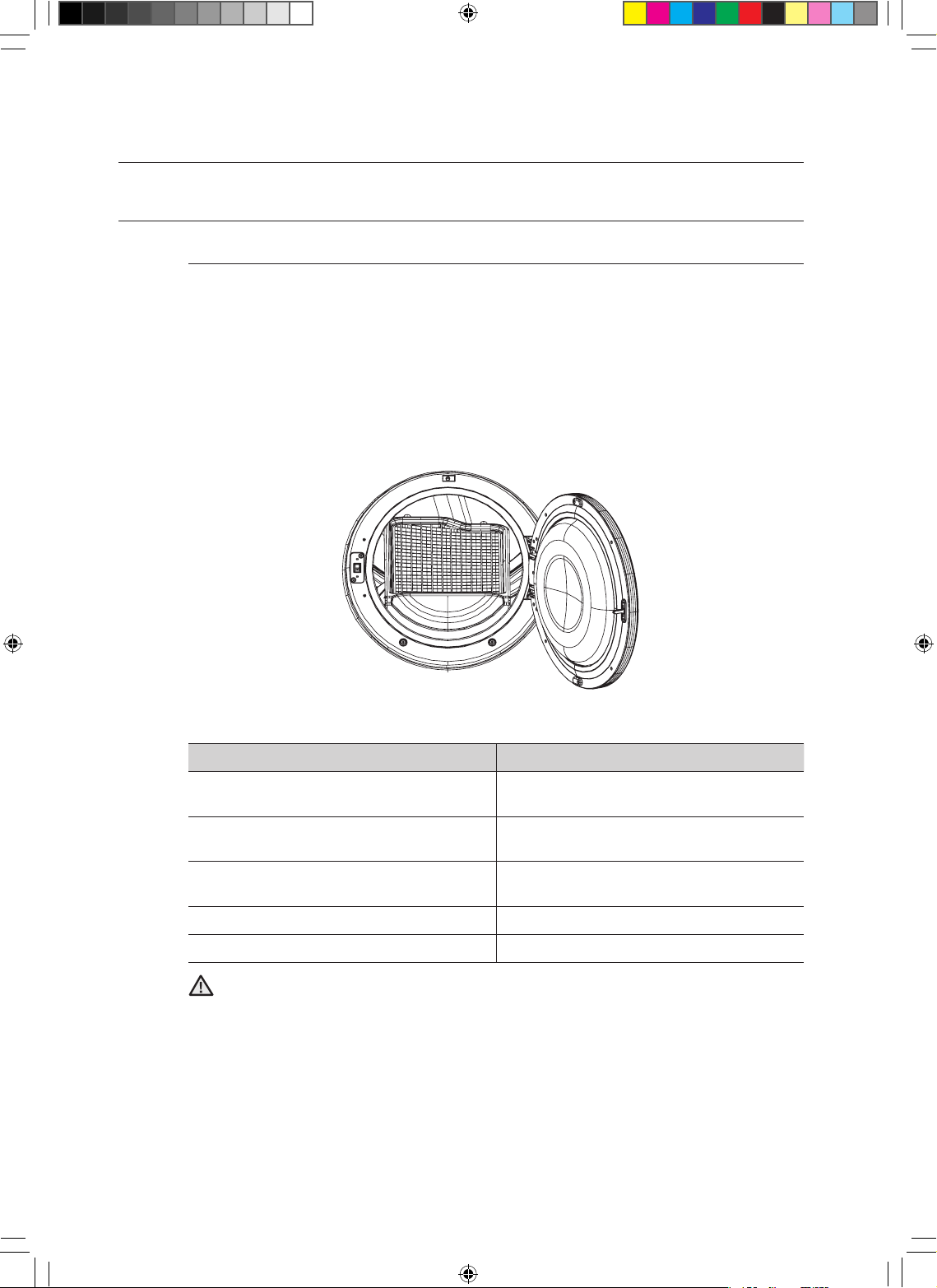

25 Clean the lint filter
25 Load the dryer properly
25 Getting started

CARE AND CLEANING

26

26 Control Panel
26 Tumbler
26 Stainless Steel Tumbler
26 Dryer Exterior
26 Dryer Exhaust System

SPECIAL LAUNDRY TIPS

27

27 Special laundry tips

TROUBLESHOOTING

28

28 Check these points if your dryer…

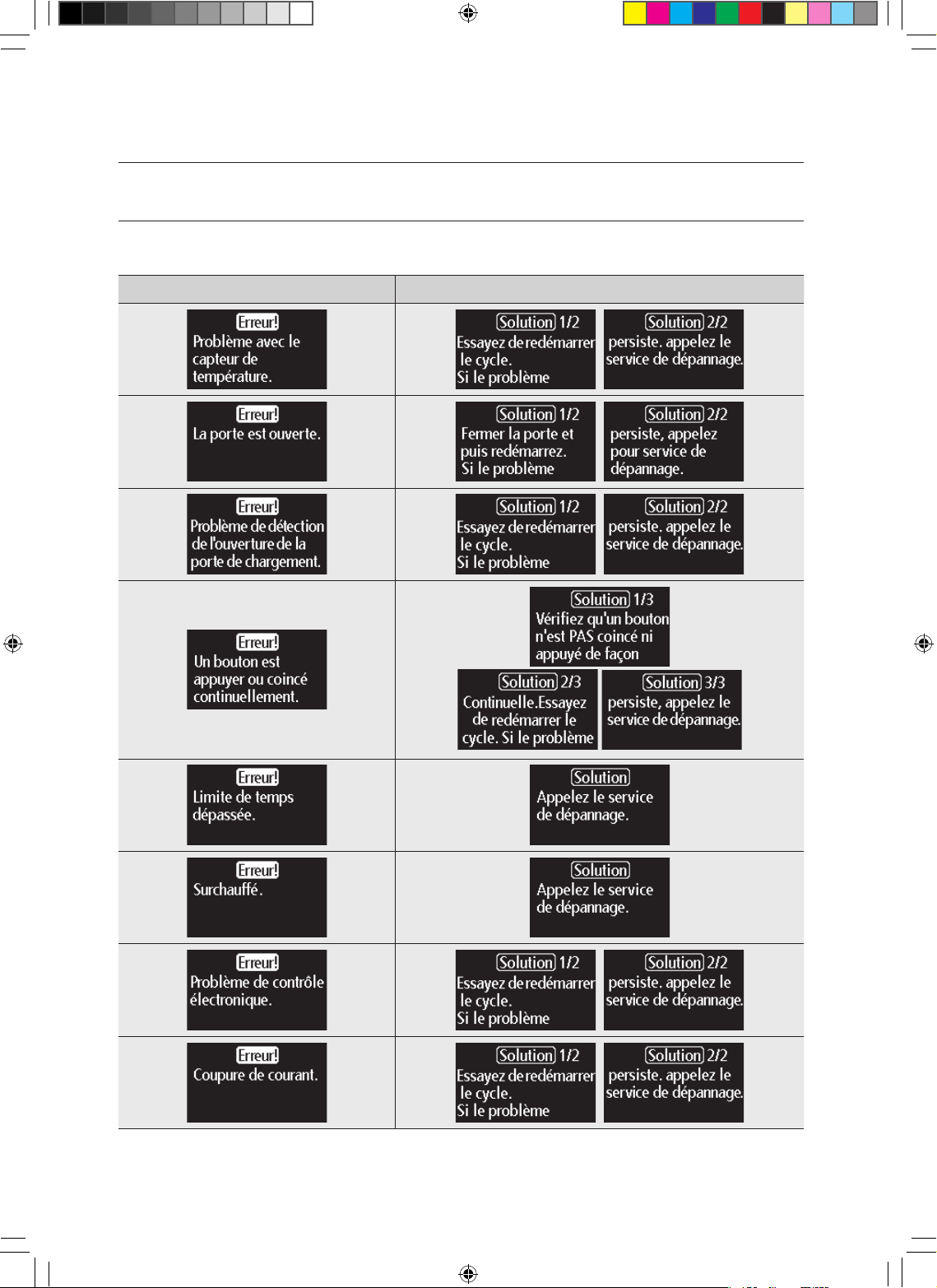

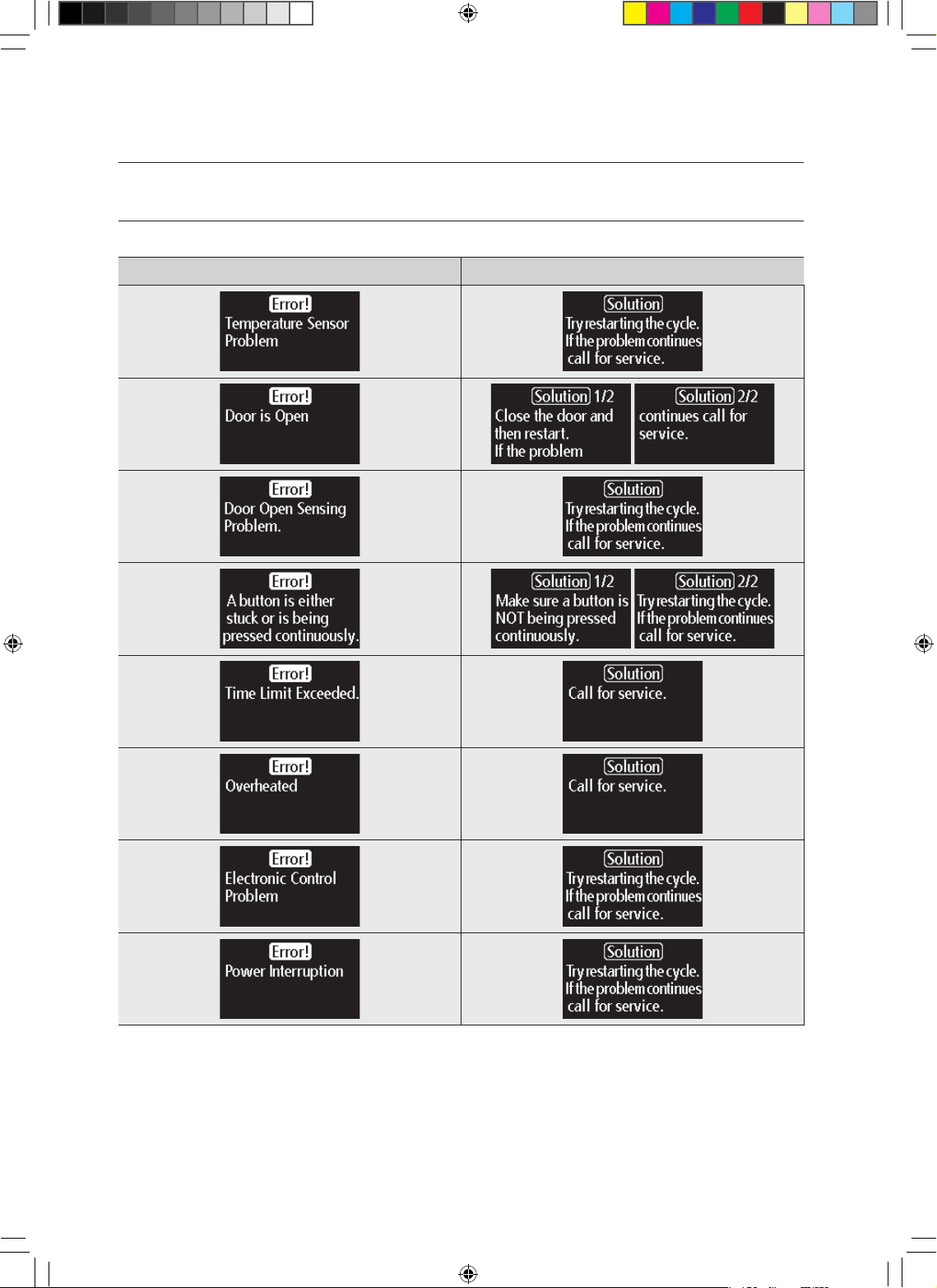

30 Information codes

APPENDIX

31

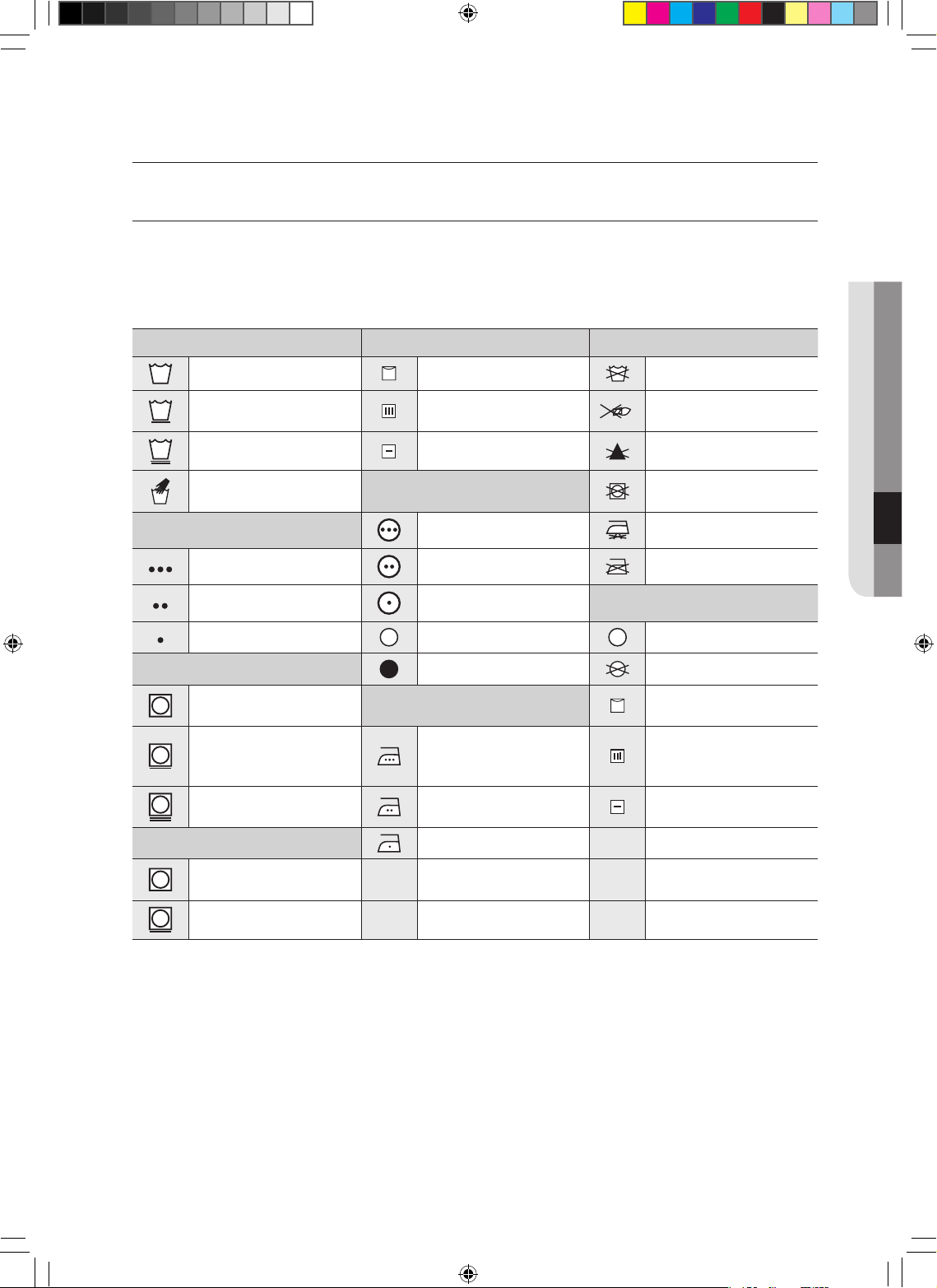

31 Fabric care chart
32 Protecting the environment
32 Declaration of conformity

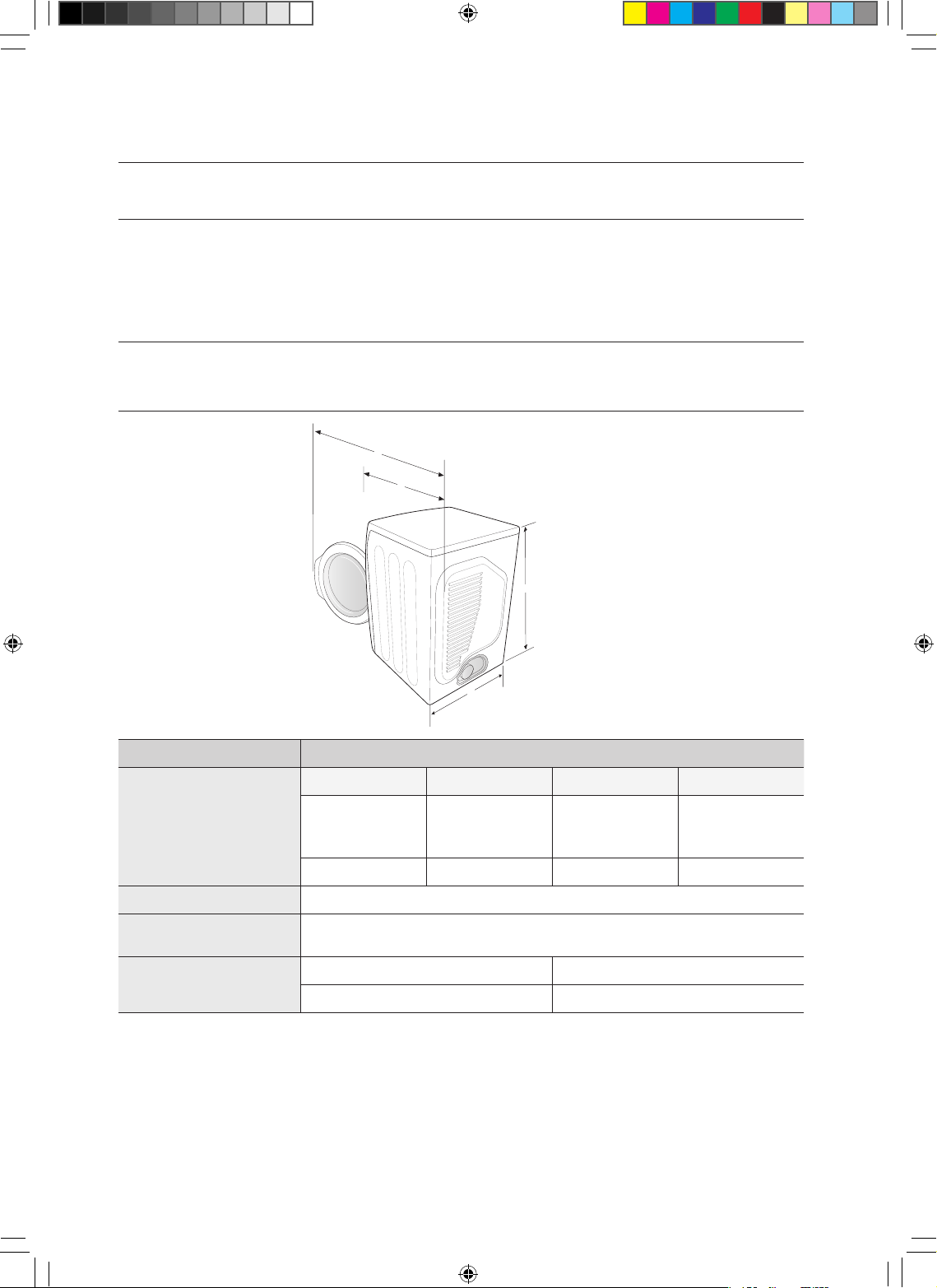

32 Specifications
33 Cycle chart

DV428AEL-02632A-01_EN.indd 6 2008-08-27 ¿ÀÀü 11:55:16

Installing your dryer _7

installing your dryer

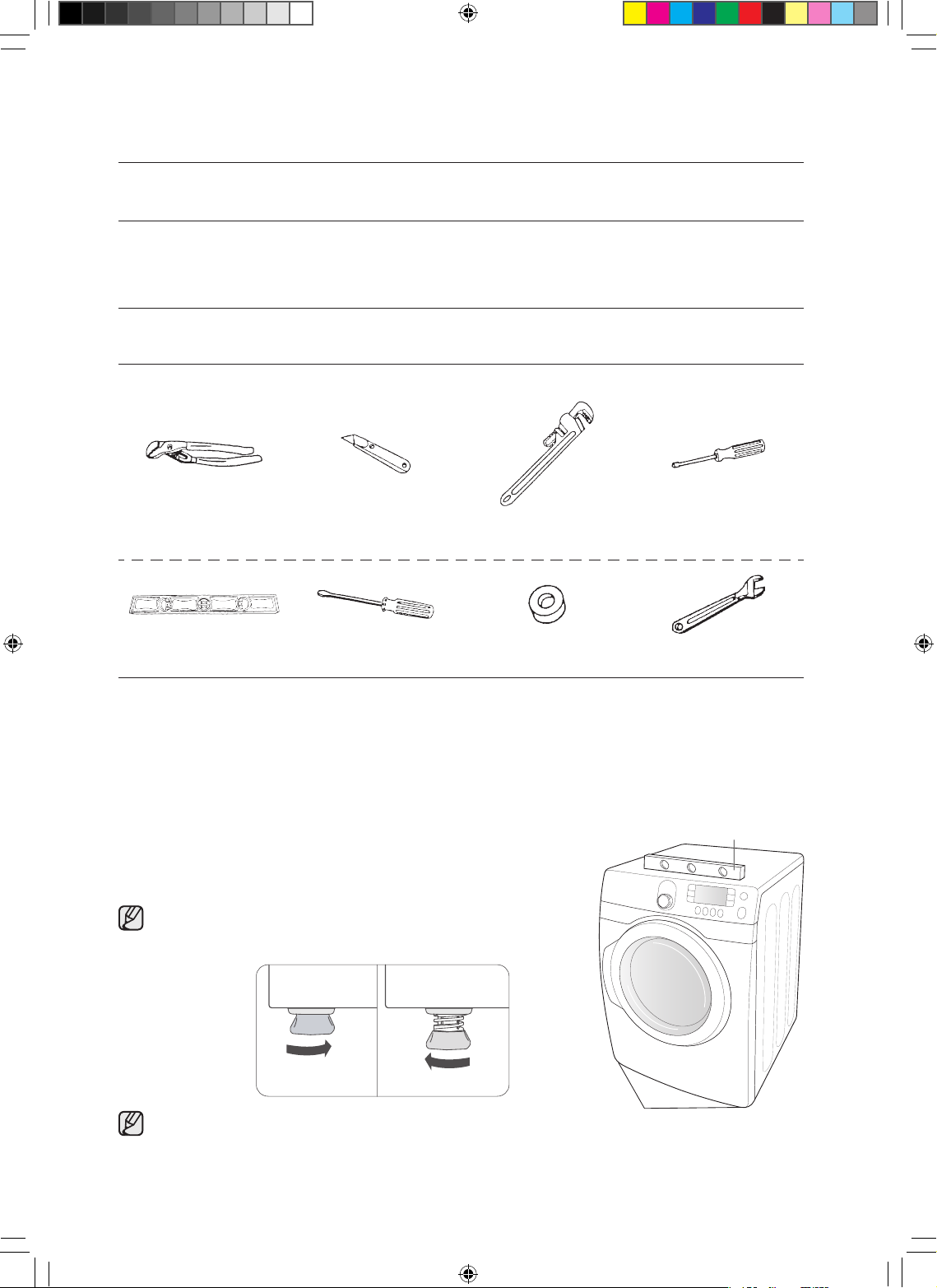

TOOLS NEEDED FOR INSTALLATION

Hire a professional to install this dryer properly. If there is a service call performed as a result of poor setup,
adjustment, and connection, it is considered the responsibility of the installer. If you install the dryer you are
responsible.

Make sure you have everything necessary for proper installation.

1. A GROUNDED ELECTRICAL OUTLET is required. See Electrical Requirements.

2. A POWER CORD for electric dryers (except Canada).

3. GAS LINES (if a gas dryer) must meet national and local codes.

4. EXHAUST SYSTEM – must be rigid metal or flexible stiff-walled metal exhaust ducting.

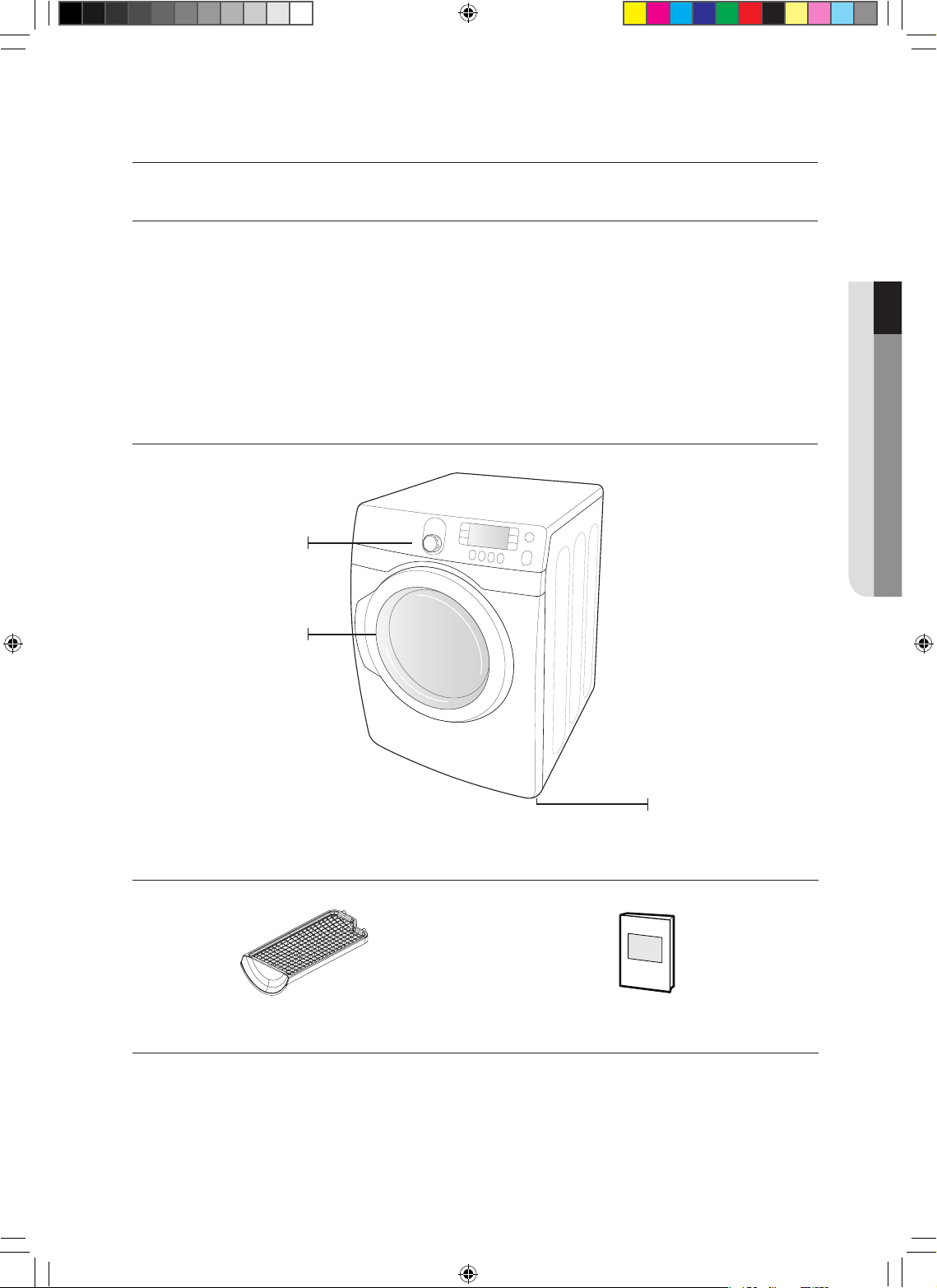

SEE DRYER EXTERIOR

Die-Rack Dry Manual Book

01 Installing your dryer

Adjustable legs

Control panel

Door

DV428AEL-02632A-01_EN.indd 7 2008-08-27 ¿ÀÀü 11:55:16

8_ Installing your dryer

DUCTING REQUIREMENTS

• Use a 4-inch (10.2 cm) diameter rigid aluminum or rigid galvanized steel duct.

• Do not use a smaller duct.

• Ducts larger than 4 inches (10.2 cm) in diameter can result in increased lint accumulation.

Lint accumulation should be cleaned regularly.

• If a flexible metal duct must be used, use the type with a stiff sheet metal wall. Do not use a flexible duct

with a thin foil wall. Serious blockage can result if the flexible metal duct is bent too sharply.

• Never install any type of flexible duct in walls, ceilings, or other concealed spaces.

• Keep the exhaust duct as straight and short as possible.

• Secure joints with duct tape. Do not use screws.

• DO NOT EXHAUST DRYER INTO ANY WALL, CEILING, CRAWL SPACE, OR CONCEALED SPACE OF

A BUILDING, GAS VENT, OR ANY OTHER COMMON DUCT OR CHIMNEY.
THIS COULD CREATE A FIRE HAZARD FROM LINT EXPELLED BY THE DRYER.

• Plastic flexible duct can kink, sag, be punctured, reduce airflow, extend drying times, and affect dryer

operation.

• Exhaust systems longer than recommended can extend drying times, affect machine operation, and

may collect lint.

• The exhaust duct should end with an exhaust hood with a swing-out damper to prevent back drafts and

entry of wildlife. Never use an exhaust hood with a magnetic damper.

• The hood should have at least 12 inches (30.5 cm) of clearance between the bottom of the hood and

the ground or other obstruction. The hood opening should point down.

• Never install a screen over the exhaust outlet.

• To avoid lint buildup, do not exhaust the dryer directly into a window well. Do not exhaust under a house

or porch.

• If exhaust ductwork must run through an unheated area, the duct should be insulated and slope slightly

down towards the exhaust hood to reduce condensation and lint buildup.

• Inspect and clean the interior of the exhaust system at least once a year. Unplug the power cord before

cleaning.

• Check frequently to be sure the exhaust hood damper opens and closes freely.

• Check once per month, and clean at least one time per year. Note: If clothes are not getting dry, then

check ducting for obstructions.

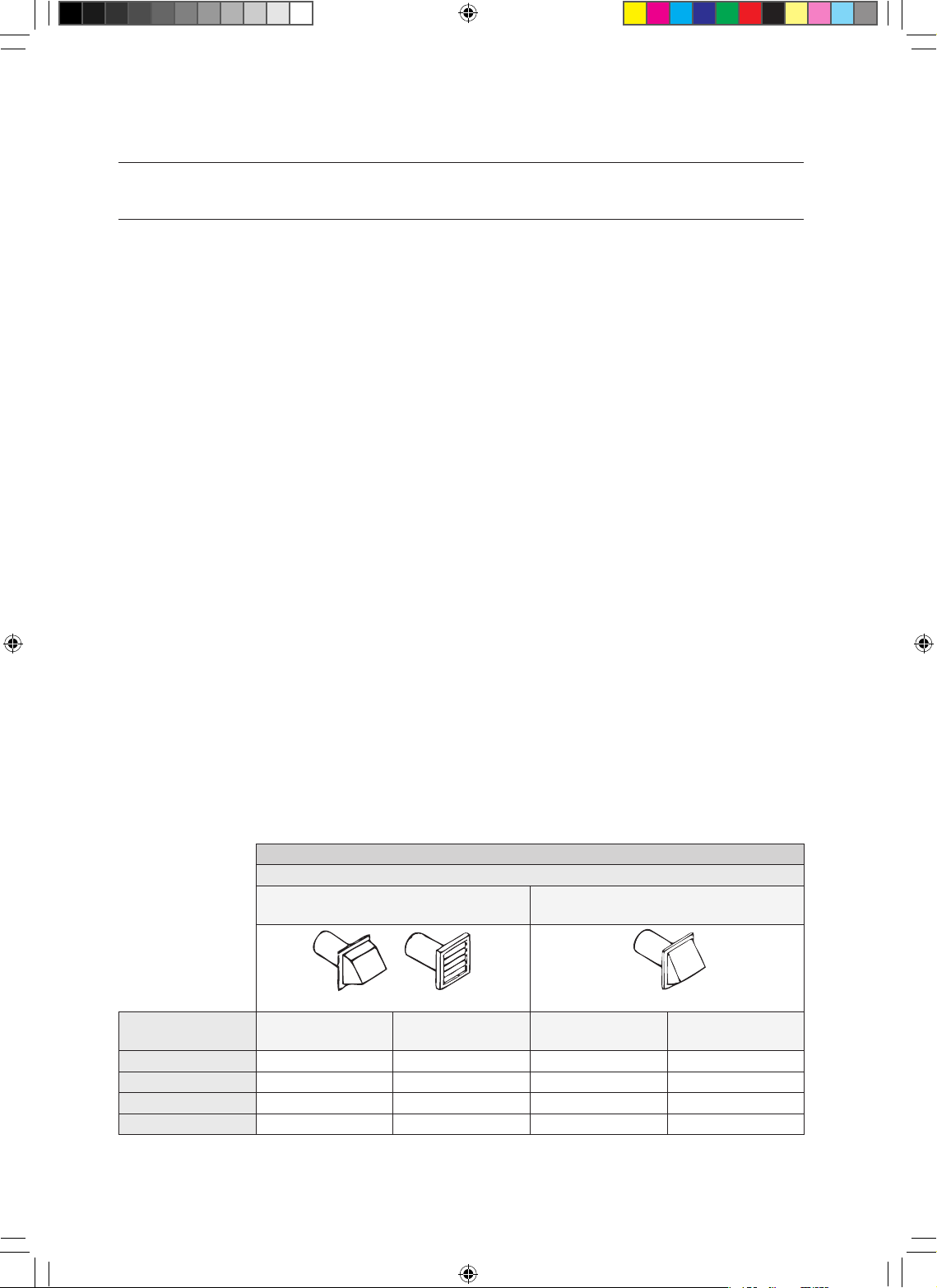

ELECTRIC AND GAS DRYER

Weather Hood Type

Recommended Use only for short-run installation

4” (10 .16 cm) 2.5” (6.35 cm)

No. of 90° elbows Rigid Metallic Flexible* Rigid Metallic Flexible*

0 24.4 m (80 ft.) 12.4 m (41 ft.) 22.6 m (74 ft.) 10.1 m (33 ft.)
1 20.7 m (68 ft.) 11.2 m (37 ft.) 18.9 m (62 ft.) 8.8 m (29 ft.)
2 17.4 m (57 ft.) 10.1 m (33 ft.) 15.5 m (51 ft.) 7.6 m (25 ft.)
3 14.3m (47 ft.) 9.0 m (29 ft.) 12.5 m (41 ft.) 6.5 m (21 ft.)

* Do not use non-metallic flexible duct.

installing your dryer

DV428AEL-02632A-01_EN.indd 8 2008-08-27 ¿ÀÀü 11:55:17

Installing your dryer _9

If the new dryer is installed into an existing exhaust system you must make
sure:

• The exhaust system meets all local, state, and national codes.

• That a flexible plastic duct is not used.

• To Inspect and clean all lint buildup from inside the existing duct.

• The duct is not kinked or crushed.

• The exhaust hood damper opens and closes freely.

The static pressure in any exhaust system must not exceed 0.83 inches of water column, or be
less than 0.

This can be measured with the dryer running with a manometer at the point where the exhaust
duct connects to the dryer. A no-heat setting should be used. The dryer tumbler should be
empty and the lint filter clean.

IMPORTANT TO INSTALLER

Please read the following instructions carefully before installing the dryer. These instructions should be kept
for future reference.

REMOVE THE DOOR FROM ALL DISCARDED APPLIANCES TO AVOID THE DANGER OF A CHILD
SUFFOCATING.

LOCATION CONSIDERATIONS

The dryer should be located where there is enough space at the front for loading the dryer, and enough
space behind for the exhaust system. This dryer is factory-ready for rear exhaust. To exhaust out the
bottom or the right or the left, use the accessory exhaust kit. Instructions are included with the kit. It’s
important to make sure the room has enough fresh air. The dryer must be located where there is no air-flow
obstruction.

On gas dryers, adequate clearance as noted on the data plate must be maintained to ensure adequate air
for combustion and proper dryer operation.

THE DRYER MUST NOT BE INSTALLED OR STORED IN AN AREA WHERE IT WILL BE EXPOSED TO
WATER AND/OR WEATHER. THE DRYER AREA IS TO BE KEPT CLEAR OF COMBUSTIBLE MATERIALS,
GASOLINE, AND OTHER FLAMMABLE VAPORS AND LIQUIDS. A DRYER PRODUCES COMBUSTIBLE
LINT. THE AREA AROUND THE DRYER SHOULD BE KEPT LINT-FREE.

ALCOVE OR CLOSET INSTALLATION

The dryer must be exhausted to the outside to reduce the risk of fire when installed in an alcove or
closet.

• No other fuel-burning appliance should be installed in the same closet as the dryer.

• WARNING: To reduce the risk of fire, this dryer MUST BE EXHAUSTED TO THE OUTDOORS.

See EXHAUST INFORMATION section.

• Minimum clearances between the dryer and adjacent walls or other surfaces are:

2” in front, 17” on top, 1” on either side, and 5” in the back.

• The closet front must have two unobstructed air openings for a combined minimum total area of 72 in²

with 3” minimum clearance on the top and bottom. A louvered door with equivalent space clearance is
acceptable.

01 Installing your dryer

WARNING

WARNING

DV428AEL-02632A-01_EN.indd 9 2008-08-27 ¿ÀÀü 11:55:17

10_ Installing your dryer

installing your dryer

MOBILE HOME INSTALLATION

The installation of the dryer in mobile homes must conform to the Manufactured Home Construction and
Safety Standard Title 24 CFR, Part 3280 {formerly the Federal Standard for Mobile Home Construction and
Safety, Title 24, HUD (Part 280), 1975} for the United States) or CSA Standards Z240 (for Canada).

When installing a dryer in a mobile home, provisions for anchoring the dryer to the floor must be made.
Locate an area that has adequate fresh air.
A minimum of 72 in² (183 cm²) of unobstructed space is required.
Call 1-800-SAMSUNG for information on purchasing the Floor Anchoring Kit as an accessory.
All mobile home installations must be exhausted to the outside with the exhaust duct termination securely

fastened to the mobile home structure, using materials that will not support combustion.
The exhaust duct may not terminate underneath the mobile home.
See Exhausting section for more information.

EXHAUSTING

Exhausting the dryer to the outside will prevent large amounts of lint and moisture from being blown into the
room.

In the United States:

• All dryers must be exhausted to the outside.

• The required exhaust duct is 4inch(102mm) in diameter.

• Only those foil-type flexible ducts, if any, specifically identified for use with the appliance by

the manufacturer and that comply with the Outline for Clothes Dryer Transition Duct, Subject
2158A, shall be used.

• The duct shall not be assembled with screws or other fastening means that extend into the

duct and catch lint.

In Canada:

• Only those foil-type flexible ducts, if any, specifically identified for use with the appliance by

the manufacturer shall be used.

• All dryers must be exhausted to the outside.

• The exhaust duct should be 4inch (102mm) in diameter.

Outside the U.S. and Canada:

• Refer to the local codes.

The dryer must be exhausted to the outside to reduce the risk of fire when installed in an
alcove or closet.
NEVER USE A PLASTIC OR NON-METAL FLEXIBLE DUCT.
If your existing ductwork is plastic, non-metal, or combustible, replace it with metal.
Use only a metal exhaust duct that is non-flammable to ensure containment of exhaust air,
heat, and lint.

WARNING

DV428AEL-02632A-01_EN.indd 10 2008-08-27 ¿ÀÀü 11:55:17

Installing your dryer _11

GAS REQUIREMENTS

Use only natural or LP (liquid propane) gases.

THE INSTALLATION MUST CONFORM WITH LOCAL CODES, OR IN THE ABSENCE OF LOCAL
CODES, WITH THE NATIONAL FUEL GAS CODE ANSI/Z223.1, LATEST REVISION (FOR THE UNITED
STATES), OR WITH THE CAN/CGA-B149 INSTALLATION CODES (FOR CANADA).

Gas dryers are equipped with a burner vent for use with natural gas. If you plan to use your dryer with LP
(liquid propane) gas, it must be converted for safe and proper performance by a qualified service technician.

A 1/2” (1.27 cm) gas supply line is recommended and must be reduced to connect to the 3/8” (1 cm) gas
line on your dryer. The National Fuel Gas Code requires that an accessible, approved manual gas shut-off
valve be installed within 6” of your dryer.

Gas dryers installed in residential garages must be raised 18 inches (46 cm) above the floor.

Additionally, a 1/8” (0.3 cm) N.P.T. (National Pipe Thread) plugged tapping, accessible for test gauge
connection, must be installed immediately upstream of your dryer’s gas supply connection.

Your dryer must be disconnected from the gas supply pipe system during any pressure testing of the
system.

DO NOT reuse old flexible metal gas lines. Flexible gas lines must be design certified by the American Gas
Association (CGA in Canada).

• Any pipe joint compound used must be resistant to the action of any liquefied petroleum gas.

• As a courtesy, most local gas utilities will inspect a gas appliance installation.

GAS IGNITION – Your dryer uses an automatic ignition system to ignite the burner.

There is no constant burning pilot.

Commonwealth of Massachusetts installation instructions

Your dryer must be installed by a licensed plumber or gas fitter. A “T” handle manual gas valve
must be installed in the gas supply line to your dryer. If a flexible gas connector is used to install
your dryer, the connector must have a maximum length of 3’ (36”).

- Gas leaks may occur in your system, creating a dangerous situation.

- Gas leaks may not be detected by smell alone.

- Gas suppliers recommend you purchase and install a UL-approved gas detector.

- Install and use in accordance with manufacturer’s instructions.

01 Installing your dryer

WARNING

DV428AEL-02632A-01_EN.indd 11 2008-08-27 ¿ÀÀü 11:55:17

12_ Installing your dryer

ELECTRICAL REQUIREMENTS

Wiring diagram is located on the plate below the control panel.

• Improper connection of the equipment grounding conductor can result in a risk of electric shock.

Check with a qualified electrician or serviceman if you are in doubt as to whether your dryer is
properly grounded. Do not modify the plug provided with your dryer – if it doesn’t fit the outlet,
have a proper outlet installed by a qualified electrician.

• To prevent unnecessary risk of fire, electrical shock, or personal injury, all wiring and grounding

must be done in accordance with local codes, or in the absence of local codes, with the National
Electrical Code, ANSI/NFPA No. 70-Latest Revision (for the U.S.) or the Canadian Electrical Code
CSA C22.1 – Latest Revisions and local codes and ordinances. It is your responsibility to provide
adequate electrical services for your dryer.

• All gas installations must be done in accordance with the national Fuel Code ANSI/Z2231 – Latest

Revision (for the U.S.) or CAN/CGA – B149 Installation Codes – Latest Revision (for Canada) and
local codes and ordinances.

GROUNDING

This dryer must be grounded. In the event of malfunction or breakdown, the ground will reduce the risk of
electrical shock by providing a path of least resistance for the electrical current.

Gas models

Your dryer has a cord with an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is properly installed and grounded in

accordance with all local codes and ordinances.
Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet

installed by a qualified electrician.
NEVER CONNECT GROUND WIRE TO PLASTIC PLUMBING LINES, GAS LINES, OR HOT

WATER PIPES.

Electric models

Your dryer has a cord with an equipment-grounding conductor and a grounding plug, sold
separately.

The plug must be plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.

If a power cord is not used and the electric dryer is to be permanently wired, the dryer must
be connected to a permanently grounded metal wiring system, or an equipment grounding
conductor must be run with the circuit conductors and connected to the equipment grounding
terminal.

installing your dryer

WARNING

DV428AEL-02632A-01_EN.indd 12 2008-08-27 ¿ÀÀü 11:55:17

Installing your dryer _13

ELECTRICAL CONNECTIONS

Before operating or testing, follow all grounding instructions in the Grounding section.
An individual branch (or separate) circuit serving only your dryer is recommended. DO NOT USE AN

EXTENSION CORD.

Gas models – U.S. and Canada

A 120 volt, 60 Hz AC approved electrical service, with a 15-ampere fuse or circuit breaker is
required.

Electric models – U.S. only

Most U.S. dryers require a 120/240 volt, 60 Hz AC approved electrical service. Some require
120/208 volt, 60 Hz approved electrical service. The electric service requirements can be found
on the data label located behind the door. A 30-ampere fuse or circuit breaker on both sides of
the line is required.

• If a power cord is used, the cord should be plugged into a 30-ampere receptacle.

• The power cord is NOT provided with U.S. electric model dryers.

IMPORTANT:

When local codes allow, the dryer electrical supply may be connected by means of a new power
supply cord kit, marked for use with a dryer, that is U.L. listed and rated at a minimum of120/240
volts, 30-ampere with three No. 10 copper wire conductors terminated with closed loop
terminals, open-end spade lugs with turned up ends, or with tinned leads.

1. size of the conductors and the type of cord.

2. 3/4” (1.9 cm) UL-listed strain relief

• Do not reuse a power supply cord from an old dryer. The power cord electric supply wiring

must be retained at the dryer cabinet with a suitable UL-listed strain relief.

• Grounding through the neutral conductor is prohibited for (1) new branch-circuit installations,

(2) mobile homes, (3) recreational vehicles, and (4) areas where local codes prohibit
grounding through the neutral conductor. (Use 4-prong plug for 4 wire receptacle, NEMA
type 14-30R.)

Electric models – Canada Only

• A 120/240 volt, 60 Hz AC approved electrical service fused through a 30-ampere fuse or

circuit breaker on both sides of the line is required.

• All Canadian models are shipped with the power cord attached. The power cord should be

plugged into a 30-ampere receptacle.

It is not permissible to convert a dryer in Canada to 208 volts.

01 Installing your dryer

DV428AEL-02632A-01_EN.indd 13 2008-08-27 ¿ÀÀü 11:55:17

14_ Installing your dryer

installing your dryer

REPLACEMENT PARTS AND ACCESSORIES

If your dryer requires replacement parts or accessories, contact the dealer from whom you purchased your
dryer or the SAMSUNG customer care center at 1-800-SAMSUNG (726-7864).

INSTALLATION

Gather the required tools and parts before starting the installation.
Read and follow the instructions provided with any tools listed here.

Tools and Parts

Pliers Cutting knife Pipe wrench (gas only) Nut drivers

Level Phillips Screwdriver Duct tape Wrench

For proper installation, we recommend that you hire a professional. To install:

1. Move your dryer to an appropriate location for installation. Consider installing the dryer and washer side-

by-side, to allow access to gas, electrical, and exhaust connections.
Lay two of the carton cushion-tops on the floor. Tip your dryer on its side so it will lay across both
cushion-tops.

2. Set your dryer back in an upright position.

3. To ensure that the dryer provides optimal drying performance, it must

be level. To minimize vibration, noise, and unwanted movement,the
floor must be a perfectly level, solid surface.

To set the dryer to the same height as the washer, fully retract the
leveling feet by turning them counterclockwise, then loosen the leg
by turning them clockwise

Adjust the leveling feet only as much as necessary to level the dryer.
Extending the leveling feet more than necessary can cause the dryer
to vibrate.

Level

Leveling feet

Retract fully Then loosen

DV428AEL-02632A-01_EN.indd 14 2008-08-27 ¿ÀÀü 11:55:19

Installing your dryer _15

4. Review the Exhausting section before installing the exhaust system. Install the ductwork from your dryer

to the exhaust hood. The crimped end of the duct sections must point away from your dryer.
DO NOT use sheet metal screws when assembling ducting. These joints should be taped.
Never use plastic flexible exhaust material.
Tip for tight installations: install a section of exhaust system to your dryer before putting it in place.
Use duct tape to secure this section to your dryer, but do not cover ventilation slots at the back of the
unit in dryer cabinet.

5. Review Electrical Requirements section.

BEFORE OPERATING OR TESTING, follow the grounding instructions in the Grounding section.

U.S. MODELS:

IMPORTANT – All U.S. models are produced for a 3-WIRE SYSTEM CONNECTION.
The dryer frame is grounded to the neutral conductor at the terminal block.
A 4-WIRE SYSTEM CONNECTION is required for new or remodeled construction, mobile

homes, or if local codes do not permit grounding through neutral. If the 4-wire system is used,
the dryer frame cannot be grounded to the neutral conductor at the terminal block. Refer to the
following instructions for 3- and 4-WIRE SYSTEM CONNECTIONS.

Remove the terminal block cover plate.

Insert the power cord with a UL-listed strain relief through the hole provided in the cabinet near the
terminal block.

A strain relief must be used.

Do not loosen the nuts already installed on the terminal block. Be sure they are tight.

Use a 3/8” (1cm) deep well socket.

01 Installing your dryer

DV428AEL-02632A-01_EN.indd 15 2008-08-27 ¿ÀÀü 11:55:20

16_ Installing your dryer

6. Review Gas Requirements section.

Remove the pipe thread protective cap.
Apply pipe joint compound or about 1 1/2 wraps of Teflon tape over all threaded connections.

Pipe joint compound must be resistant to the action of any liquefied petroleum gas.

Connect the gas supply to your dryer.

An additional fitting is required to connect the 3/4” (1.9 cm) female thread end of a flexible connector to
the 3/8” (1 cm) male threaded end on the dryer.
Securely tighten the gas line fitting over threads.
Turn on the gas supply. Check all gas connections for leaks using a soap solution.
If bubbles appear, tighten the connections and recheck.
DO NOT use an open flame to check for gas leaks.

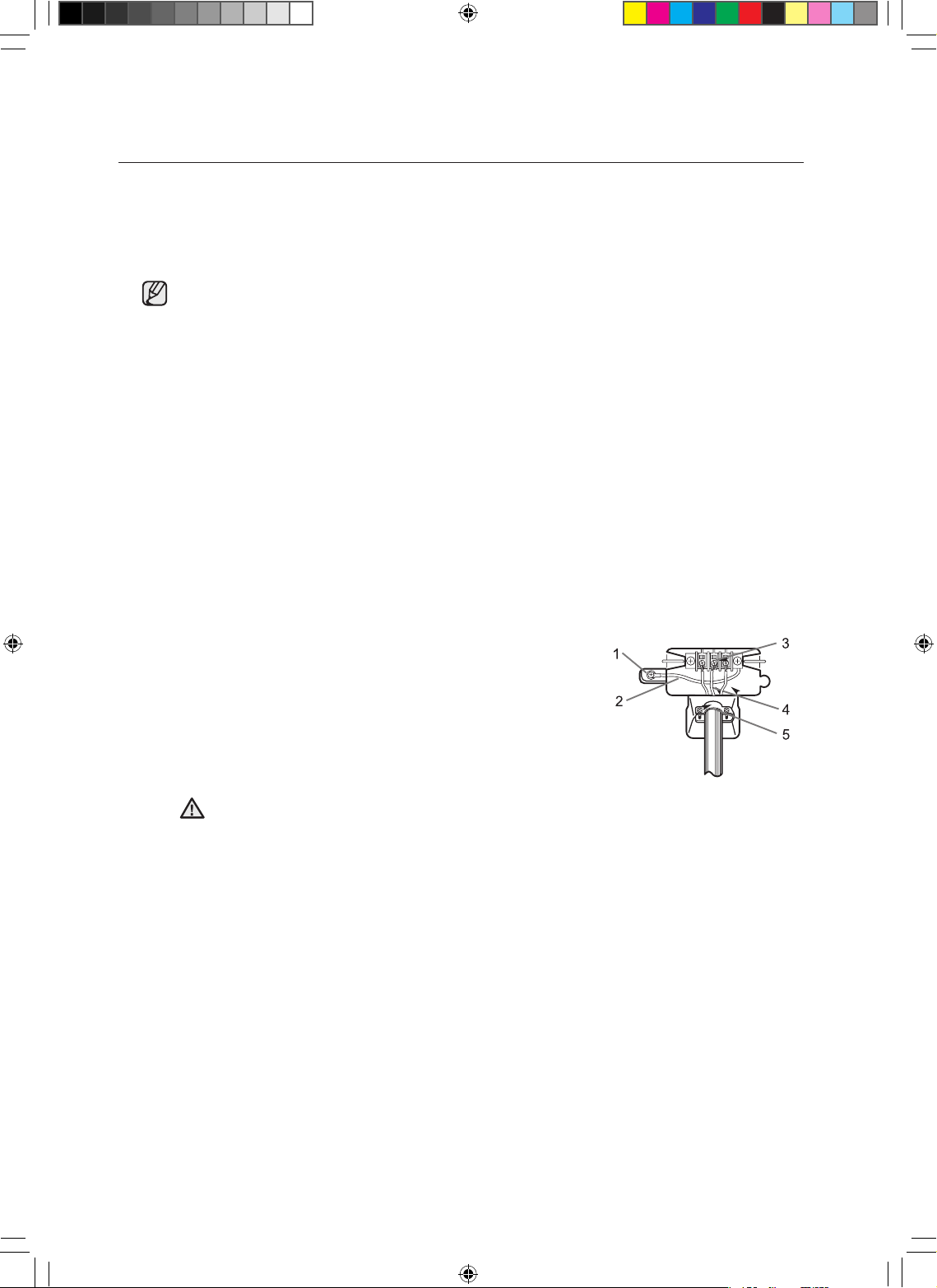

3-WIRE system connections

1. Loosen or remove the center terminal block screw.

2. Connect the neutral wire (white or center wire) of the power cord to the center, silver-colored

terminal screw of the terminal block. Tighten screw.

3. Connect the other wires to outer terminal block screws. Tighten screws.

4. Tighten the strain relief screws.

5. Insert the tab of the terminal block cover into your dryer’s rear panel slot.

Secure the cover with a hold-down screw.

1. External ground connector

2. Neutral grounding wire (green/yellow)

3. Center silver-colored terminal block screw

4. Neutral wire (white or center wire)

5. 3/4” (1.9 cm) UL-listed strain relief

If converting from a 4-wire electrical system to a 3-wire, the ground strap must be
reconnected to the terminal block support to ground the dryer frame to the neutral
conductor.

installing your dryer

WARNING

DV428AEL-02632A-01_EN.indd 16 2008-08-27 ¿ÀÀü 11:55:21

Installing your dryer _17

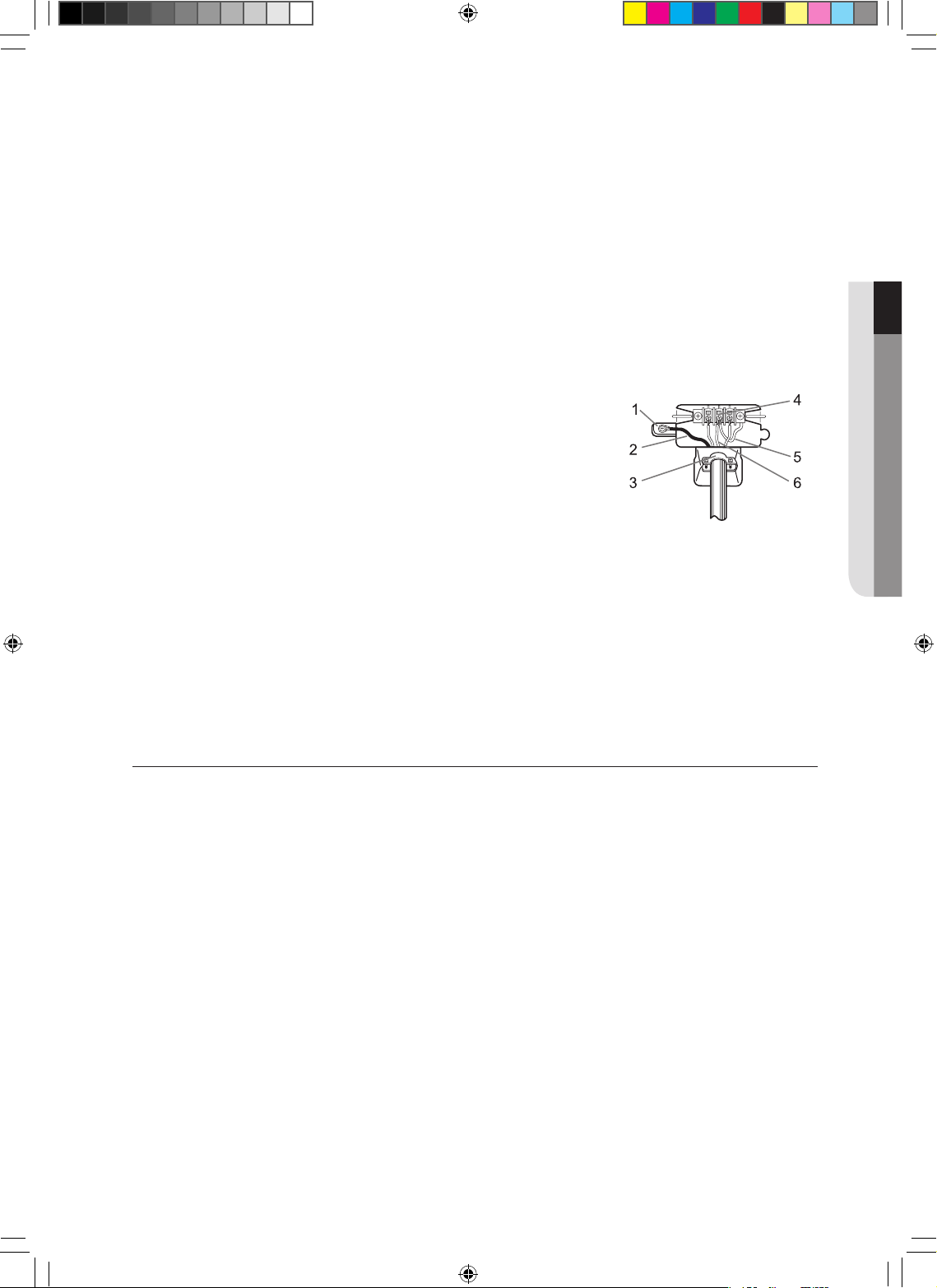

4-WIRE system connections

1. Remove the center terminal block screw.

2. Connect the ground wire (green or unwrapped) of the power cord to the external ground

conductor screw.

3. Connect the neutral wire (white or center wire) of the power cord and the appliance ground

wire (green with yellow stripes) under the central screw of the terminal block.

4. Connect the other wires to the outer terminal block screws. Tighten screws.

5. Tighten the strain relief screws.

6. Insert the tab of the terminal block cover into your dryer’s

rear panel slot.
Secure the cover with a hold-down screw.

1. External ground connector

2. Green or bare copper wire of power cord

3. 3/4 in. (1.9 cm) UL-listed strain relief

4. Center silver-colored terminal block screw

5. Grounding wire (green/yellow)

6. Neutral wire (white or center wire)

7. With a level, check your dryer and make necessary adjustments to the leveling legs.

8. At this time, make sure all gas connections (on gas models), exhaust and electrical connections are

complete. Plug in your dryer, and check operation by using the checklist below.

9. (GAS MODELS ONLY - DV428AG*)

The burner may not ignite initially due to air in the gas line. Allowing your dryer to operate on a heat
setting will purge the line. If the gas does not ignite within 5 minutes, turn your dryer off and wait 5
minutes. Be sure the gas supply to your dryer has been turned on. In order to confirm gas ignition,
check the exhaust for heat.

FINAL INSTALLATION CHECKLIST

 Dryer is plugged into electrical outlet and is properly grounded.
 Exhaust ductwork is hooked up and joints are taped.
 Plastic flexible duct is NOT used.
 Used rigid or stiff-walled flexible metal vent material.
 Dryer is leveled and is sitting firmly on the floor.
 Gas models – gas is turned on with no gas leaks.
 Start your dryer to confirm that it runs, heats, and shuts off.

01 Installing your dryer

DV428AEL-02632A-01_EN.indd 17 2008-08-27 ¿ÀÀü 11:55:21

18_ Installing your dryer

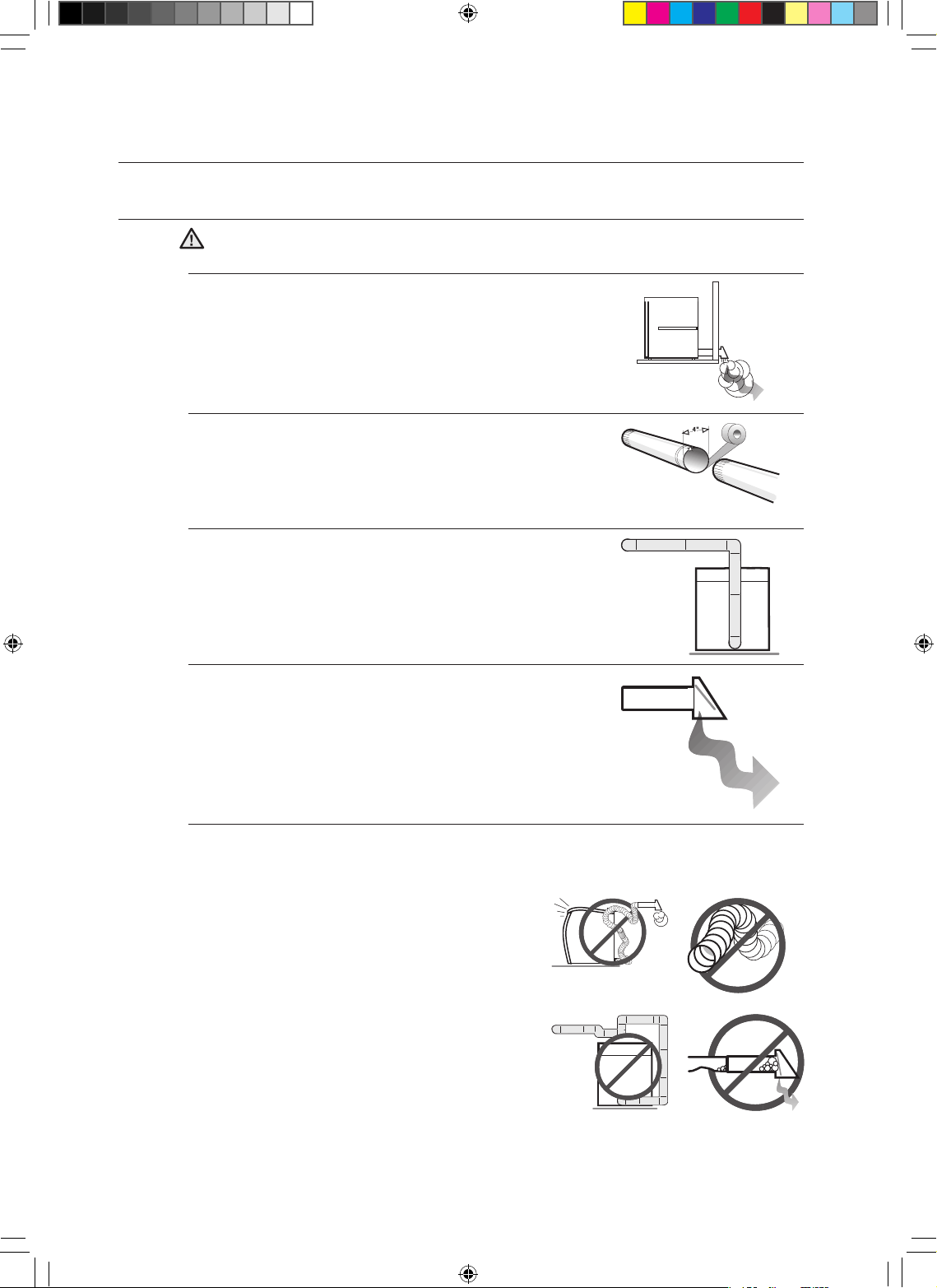

DRYER EXHAUST TIPS

Plastic or non-metal flexible duct presents a potential fire hazard.

1. Make sure your dryer is installed properly so it exhausts air

easily.

2. Use 4” diameter rigid metal duct. Tape all joints, including at

the dryer.
Never use lint-trapping screws.

3. Keep ducts as straight as possible.

4. Clean all old ducts before installing your new dryer.

Be sure the vent flap opens and closes freely.
Inspect and clean the exhaust system annually.

Don’t let a poor exhaust system slow drying by:

1. Restricting your dryer with a poor exhaust system.

2. Using a plastic, thin foil, or non-metal flexible duct.

3. Unnecessarily using long ducts that have many

elbows.

4. Allowing crushed or clogged ducts and vent.

installing your dryer

WARNING

1 2

3 4

DV428AEL-02632A-01_EN.indd 18 2008-08-27 ¿ÀÀü 11:55:22

Installing your dryer _19

DOOR REVERSAL

1. Unplug the power cord.

2. Remove two door hinge

screws.

3. Lift the door and remove

it.

7. Reassemble the black

screw in the other hole.

4. Remove the two screws

from the opposite side of
the door hinge.

8. Place the door on the

other side and reattach it
to the dryer.

5. Remove two screws from

the holder lever.

9. Reattach the holder lever.

6. Remove one black screw

from the door hinge.

10. Reattach the screws in

the remaing holes.

01 Installing your dryer

DV428AEL-02632A-01_EN.indd 19 2008-08-27 ¿ÀÀü 11:55:24

20_ Operating Instructions, Tips

operating Instructions, tips

OVERVIEW OF THE CONTROL PANEL

Cycle Selector

To select a cycle, rotate the Cycle Selector dial to the desired cycle.
The indicator light by the cycle name will illuminate. The Normal, Heavy Duty,

Towels, Perm Press and Delicates cycles are Sensor Dry cycles.
Sensor Dry automatically senses the moisture in the load and shuts the dryer

off when the selected dryness level (very dry to damp dry) is reached.

Normal – Use this cycle to dry loads such as cotton, underwear, and linen.
Heavy Duty – Use this cycle to get high heat for heavy fabrics such as jeans,

corduroys, or work clothes.

Towels – Dry loads such as bath towels.
Perm Press – Dry wrinkle-free cottons, synthetic fabrics, knits, and

permanent press fabrics automatically. The cycle minimizes wrinkling by
providing a longer unheated cool-down period at the end of the cycle.

Delicates – The Delicates cycle is designed to dry heat-sensitive items at a
low drying temperature.

Sanitize - This course allows you to sanitize garments by permeating high
temperature heat deep into the fabric during the drying cycle. Use this course
to keep your bedding and curtains clean through sanitization.

Time Dry – Time Dry allows you to select the desired cycle time in minutes.
Turn the Cycle Selector dial to Time Dry, then press the Adjust Time up arrow

to set the drying time.
Press the arrow repeatedly to scroll through the time settings.

Air Fluff – The Air Fluff cycle tumbles the load in room temperature air.
Quick Dry - Provides a 30 minutes drying cycle.
Freshen Up – This cycle removes odors and freshens garments.
Wrinkle Release – The Wrinkle Release cycle will release wrinkles from items

that are clean, dry, and only slightly wrinkled, such as clothes from a crowded
closet, suitcase or items that have been in the dryer too long after the cycle
has ended. Wrinkle Release can be used with any temperature selection.

Overloading the dryer may not yield the same results.

1

5

4

3

7

1

2

7

8

9

6

DV428AEL-02632A-01_EN.indd 20 2008-08-27 ¿ÀÀü 11:55:25

Operating Instructions, Tips _21

Digital Graphic
Display

The display window shows the estimated time remaining in the cycle after the
Start/Pause button is pressed. The estimated time remaining may fluctuate as
the cycle progresses.

The Drying light will illuminate and remain lit until the cycle is complete.
When your dryer is in the cool-down phase, the Cooling light will illuminate.
When your dryer is in the wrinkle prevent phase, the Wrinkle Prevent light will

illuminate.
When the cycle is complete, “END” will appear in the display panel until the

dryer door is opened or the Power key is pushed.
If your dryer is paused during a cycle, the indicator lights will blink until the

Start/Pause button is pressed.

Dry Level
Selection Button

To select the dry level in the Normal, Heavy Duty, or other Sensor Dry cycles,
press the Dry Level button. An indicator light will illuminate next to the desired
dryness level.

Press the button repeatedly to scroll through the settings. Larger or bulkier
loads may require the Very Dry or More Dry setting for complete dryness.

The Less Dry setting is best suited for lightweight fabrics or for leaving some
moisture in the clothing at the end of the cycle. Damp Dry is designed to
partially dry items. Use for items that lay flat or hang to dry.

Temp Selection
Button

To select the correct temperature for the load, press the Temp button. An
indicator light will illuminate next to the desired temperature. Press the button
repeatedly to scroll through the settings.

High – For sturdy cottons or those labeled Tumble Dry.
Medium – For permanent press, synthetics, lightweight cottons, or items

labeled Tumble Dry Medium.
Medium Low – For lower heat than Medium to dry synthetic or washable knit

fabrics.

Low – For heat sensitive items labeled Tumble Dry Low or Tumble Dry Warm.
Extra Low – Provides the lowest heated dry temperature possible.

Time Selection
Button

When using Manual Dry cycles, time can be adjusted by pressing the time
selection button.

During the Sensory Dry cycle, the time light indicator is off because exact
drying times are determined by fluctuating humidity levels.

Signal Selection
Button

When the cycle is complete, a chime will sound.
When the Wrinkle Prevent option is selected, the chime will sound

intermittently.
Adjust the volume of the chime or turn it off by pressing the Signal button.
Press the button repeatedly to scroll through the choices.

02 Operating Instructions, Tips

6

4

3

2

5

DV428AEL-02632A-01_EN.indd 21 2008-08-27 ¿ÀÀü 11:55:25

22_ Operating Instructions, Tips

Select Cycle
Option

Adjust Time – Time can be added or subtracted from the automatically set
times in the Manual Dry cycles (Time Dry, Quick Dry, or Air Fluff cycles).

To add or subtract time from the cycle, press the Adjust Time arrow pad up
or down until the desired time is displayed.

Wrinkle Prevent -Wrinkle Prevent provides approximately 90 minutes
of intermittent tumbling in unheated air at the end of the cycle to reduce
wrinkling. Press the Wrinkle Prevent button to activate this feature.

The indicator light above the pad will illuminate when Wrinkle Prevent is
selected.

The load is dry, and can be removed at any time during the Wrinkle Prevent
cycle.

My Cycle – Choose your favorite cycle including cycle, temp, dry level option,
etc. (See page 22 for detail.)

Rack Dry – Rack Dry is available at Time Dry cycle. Temperature will be set
only to Extra Low. (See page 23 for detail.)

Mixed Load Bell - This is an alarm that notifies the user of the time when the
average dry level is damp dry (80% dried) when the laundry contains various
types of cloth. An alarm is sounded for five (5) seconds while continuing to
perform the cycle.

This function can only be selected in the Sensor Dry course, and the dry level
can only be selected from among Normal Dry, More Dry, and Very Dry.

Start/Pause
selection button

Press to pause and restart programs.

Power button

Press once to turn your dryer on, press again to turn it off. If your dryer is left
on for more than 10 minutes without any buttons being touched, the power
automatically turns off.

CHILD LOCK

A function to prevent children from playing with your dryer.

Setting/Releasing

If you want to set or release the Child Lock, press both the Time and Signal buttons
simultaneously for 3 seconds.

How to Set:

1. It can be set while your dryer is running.

2. Once you set the Child Lock function, no button, except for the Power button, will respond

until you release the Child Lock function.

3. The Child Lock indicator will be lit.

1. If the dryer is powered on again, the Child Lock function stays on.

2. To release that function, follow the instructions above.

When other buttons, except for the Power button, do not respond, check the Child Lock
indicator.

operating Instructions, tips

7

8

9

DV428AEL-02632A-01_EN.indd 22 2008-08-27 ¿ÀÀü 11:55:25

Operating Instructions, Tips _23

DRUM LIGHT

Lights the dryer drum while the dryer is running.

Setting & releasing

If you want to set or release the Drum Light, press both the Dry Level and Temp. buttons
simultaneously.

It can be set while your dryer is not only running but also when it is stopped.
If you do not turn the Drum Light off 4 minutes after turning it on, the Drum Light is
automatically turned off.

CHANGING LANGUAGE

You may change the language shown in the display from English to French or Spanish.
Press and hold the Rack Dry and Wrinkle Prevent buttons for 3 seconds until the display changes. Then

select the desired language by pressing the Signal button.
Once set, the selected language will remain in memory, even if the dryer is turned off or unplugged.

MY CYCLE

Lets you activate your customized cycle that includes Dry Level, Temp, Time option, etc.
By pushing the My Cycle button, you activate the settings used during the previous My Cycle mode.
(Default : Normal Cycle)
If My Cycle mode is activated, the My Cycle indicator will be lit.
You can select all options in My Cycle mode as follows.

1. Select cycle using the Cycle Selector dial.

2. After cycle selection, set each option.

Each cycle has certain default options that are automatically set.
To see these default options, go to page F-3.

3. Then, you can start My Cycle by pushing the Start/Pause button in My Cycle mode. The cycle and

options you select will be displayed the next time you choose My Cycle.

You can change the My Cycle settings by repeating the same process above.
The last used setting will be displayed the next time you choose My Cycle.

02 Operating Instructions, Tips

DV428AEL-02632A-01_EN.indd 23 2008-08-27 ¿ÀÀü 11:55:25

24_ Operating Instructions, Tips

operating Instructions, tips

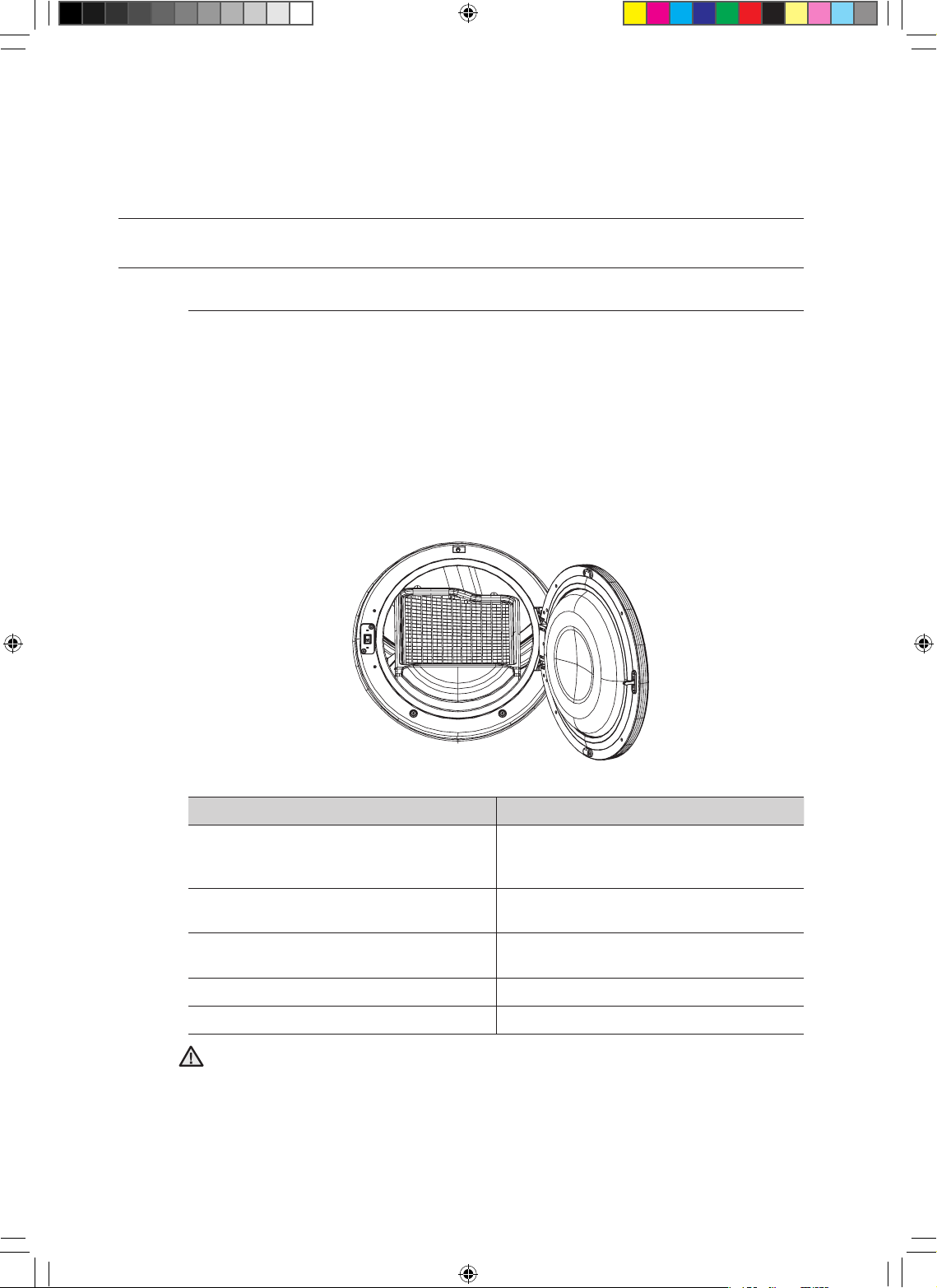

RACK DRY

Installing the drying rack

1. Open the dryer door.

2. Position the drying rack in the tumbler, placing the rear legs in the two recessed areas of the

dryer’s back wall.

3. Place the front lip of the drying rack on top of the lint filter.

4. Place the items to be dried on the rack, leaving space between them so air can circulate.

5. Close the dryer door.

6. Use the Time Dry cycle. Select the time according to the moisture and weight of the items.

Start dryer. It may be necessary to reset the timer if a longer drying time is needed.

SUGGESTED ITEMS SUGGESTED TEMP. SETTINGS

Washable sweaters
(block to shape and lay flat on rack)

Heat (Extra Low)

Stuffed toys
(cotton or polyester fiberfilled)

Heat (Extra Low)

Stuffed toys
(foam or rubber-filled)

Air Fluff

Foam rubber pillows Air Fluff

Sneakers Air Fluff

Drying foam rubber, plastic, or rubber on a heat setting may cause damage to the items
and lead to a fire hazard.

WARNING

DV428AEL-02632A-01_EN.indd 24 2008-08-27 ¿ÀÀü 11:55:26

Operating Instructions, Tips _25

CLEAN THE LINT FILTER

• After each load.

• To shorten drying time.

• To operate more energy efficiently.

Do not operate your dryer without the lint filter in place.

LOAD THE DRYER PROPERLY

• Place only one washload in your dryer at a time.

• Mixed loads of heavy and lightweight fabrics will dry differently, which may result in lightweight fabrics

being dry while heavy fabrics remain damp at the end of a drying cycle.

• Add one or more similar items to your dryer when only one or two articles of clothing need drying.

This improves the tumbling action and drying efficiency.

• Overloading restricts tumbling action, resulting in uneven drying as well as excessive wrinkling of some

fabrics.

GETTING STARTED

1. Load your dryer loosely – DO NOT overload.

2. Close the door.

3. Select the appropriate cycle and options for the load (see pages 20, 21).

4. Press the Start/Pause button.

5. The dryer indicator light will illuminate.

6. The estimated cycle time will appear in the display.

The time may fluctuate to better indicate drying time remaining in the cycle.

• When the cycle is complete, the Door Lock light will go out and “End” will appear in the display.

• Pressing Power cancels the cycle and stops your dryer.

• The Drying, Cooling, and Wrinkle Prevent indicator lights will illuminate during those portions of the

cycle.

02 Operating Instructions, Tips

DV428AEL-02632A-01_EN.indd 25 2008-08-27 ¿ÀÀü 11:55:26

26_ Care and cleaning

care and cleaning

CONTROL PANEL

Clean with a soft, damp cloth. Do not use abrasive substances.
Do not spray cleaners directly on the panel.
The control panel finish may be damaged by some laundry pre-treatment soil and stain remover products.
Apply such products away from your dryer and wipe up any spills or overspray immediately.

TUMBLER

Remove any stains such as crayon, ink, or fabric dye (from new items such as towels or jeans) with an all­purpose cleaner.

Tumble old towels or rags to remove any excess stain or cleaning substance.
Once these steps are followed, stains may still be visible, but should not transfer to subsequent loads.

STAINLESS STEEL TUMBLER

To clean the stainless steel tumbler, use a damp cloth with a mild, non-abrasive cleaner suitable for stainless
steel surfaces.

Remove the cleaner residue and dry with a clean cloth.

DRYER EXTERIOR

Clean with a soft, damp cloth. Do not use abrasive substances.
Protect the surface from sharp objects.
Do not place any heavy or sharp objects or a detergent box on the dryer. Keep them on the purchased

pedestal or in a separate storage box.
This may scratch or damage the top cover of the dryer.
Since the entire dryer has a high-gloss finish, the surface can be scratched or damaged.
Therefore, avoid scratching or damaging the surface when using the dryer.

DRYER EXHAUST SYSTEM

Should be inspected and cleaned yearly to maintain optimum performance.
The outside exhaust hood should be cleaned more frequently to ensure proper operation.

DV428AEL-02632A-01_EN.indd 26 2008-08-27 ¿ÀÀü 11:55:26

Special laundry tips _27

special laundry tips

Please follow the care label or manufacturer’s instructions for drying special
items. If care label instructions are not available, use the following information as
a guide.

Bedspreads & Comforters

• Follow the care label instructions or dry on the Normal cycle and

High temperature.

• Make sure the item is thoroughly dry before using or storing.

• May require repositioning to ensure even drying.

Blankets

• Use Normal cycle and dry only one blanket at a time for best

tumbling action.

• Make sure the item is thoroughly dry before using or storing.

Curtains & Draperies

• Use the Perm Press cycle and Low or Extra Low temperature to help

minimize wrinkling.

• Dry these in small loads for best results and remove as soon as

possible.

Cloth Diapers

• Use the Normal cycle and the High temperature settings for soft,fluffy

diapers.

Down–filled Items (jackets,
sleeping bags, comforters,
etc.)

• Use the Normal cycle and the Low or Extra Low temperature setting.

• Adding a couple of dry towels shortens drying time and absorbs

moisture.

Foam Rubber (rug backs,
stuffed toys, shoulder pads,
etc.)

• DO NOT dry on a heat setting. Use the Air Fluff cycle (no heat).

• WARNING – Drying a rubber item with heat may damage it or be a

fire hazard.

Pillows

• Use the Normal cycle.

• Add a couple of dry towels and a pair of clean sneakers to help the

tumbling action and to fluff the item.

• DO NOT dry kapok or foam pillows in dryer. Use the Air Fluff cycle.

Plastics (shower curtains,
outdoor furniture covers,
etc.)

• Use the Air Fluff cycle or the Time Dry cycle and the Low or Extra

Low temperature settings depending on the care label instructions.

THINGS TO AVOID :

• Fiberglass items (curtains, draperies, etc.).

• Woolens, unless recommended on the label.

• Vegetable or cooking oil-soaked items.

03 Special laundry tips

DV428AEL-02632A-01_EN.indd 27 2008-08-27 ¿ÀÀü 11:55:26

28_ Troubleshooting

troubleshooting

CHECK THESE POINTS IF YOUR DRYER…

PROBLEM SOLUTION

Doesn’t run.

• Make sure the door is latched shut.

• Be sure the power cord is plugged into a live electrical outlet.

• Check the home’s circuit breaker and fuses.

• Press the Start/Pause button again if the door is opened during the

cycle.

Doesn’t heat.

• Check the home’s circuit breaker and fuses.

• Select a heat setting other than Air Fluff.

• On a gas dryer, check that the gas supply is on.

• Clean the lint filter and exhaust duct.

• Dryer may have moved into the cool-down phase of the cycle.

Doesn’t dry.

• Check all of the above, plus...

• Be sure the exhaust hood outside the home can open and close

freely.

• Check exhaust system for lint buildup. Ducting should be inspected

and cleaned annually.

• Use a 4” rigid metal exhaust duct.

• Do not overload. 1 wash load = 1 dryer load.

• Sort heavy items from lightweight items.

• Large, bulky items like blankets or comforters may require

repositioning to ensure even drying.

• Check that the washer is draining properly to extract adequate water

from the load.

• Load may be too small to tumble properly. Add a few towels.

Is noisy.

• Check the load for objects such as coins, loose buttons, nails, etc.

Remove promptly.

• It is normal to hear the dryer gas valve or heating element cycle on

and off during the drying cycle.

• Be sure the dryer is leveled properly as outlined in the installation

instruction.

• It is normal for the dryer to hum due to the high velocity of air moving

through the dryer drum and exhaust system.

Dries unevenly.

• Seams, pockets, and other similarly heavy areas may not be

completely dry when the rest of the load has reached the selected
dryness level. This is normal. Select the Very Dry setting if desired.

• If one heavy item is dried with a lightweight load, such as one towel

with sheets, it is possible that the heavy item will not be completely
dry when the rest of the load has reached the selected dryness level.
Sort heavy items from lightweight items for best drying results.

Has an odor.

• Household odors from painting, varnishing, strong cleaners, etc.

may enter the dryer with the surrounding room air. This is normal as
the dryer draws the air from the room, heats it, pulls it through the
tumbler, and exhausts it outside.

• When these odors linger in the air, ventilate the room completely

before using the dryer.

DV428AEL-02632A-01_EN.indd 28 2008-08-27 ¿ÀÀü 11:55:26

Troubleshooting _29

PROBLEM SOLUTION

Shuts off before load is dry

• Dryer load is too small. Add more items or a few towels and restart

the cycle.

• Dryer load is too large. Remove some items and restart the dryer.

Lint on clothes

• Make sure the lint filter is cleaned before every load. With some loads

that produce high amounts of lint, it may be necessary to clean the
filter during the cycle.

• Some fabrics are lint producers (for example, a fuzzy white cotton

towel)and they should be dried separately from clothes that are lint
trappers(for example, a pair of lack linen pants)

• Divide larger loads into smaller loads for drying

• Check pockets thoroughly before washing and drying clothes.

Garments still wrinkled after
Wrinkle-Care

• Small loads of 1 to 4 items work best.

• Load fewer garments.Load similar-type garments.

Odors remain in clothing
after Refresh.

• Fabrics containing strong odors should be washed in a normal cycle.

05 Troubleshooting

DV428AEL-02632A-01_EN.indd 29 2008-08-27 ¿ÀÀü 11:55:26

30_ Troubleshooting

troubleshooting

INFORMATION CODES

Information codes may be displayed to help you better understand what is occurring with your Dryer.

ERROR DISPLAY SOLUTION DISPLAY

For any codes not listed above, call 1–800–726–7864 (1–800–SAMSUNG)

DV428AEL-02632A-01_EN.indd 30 2008-08-27 ¿ÀÀü 11:55:30

Appendix _31

appendix

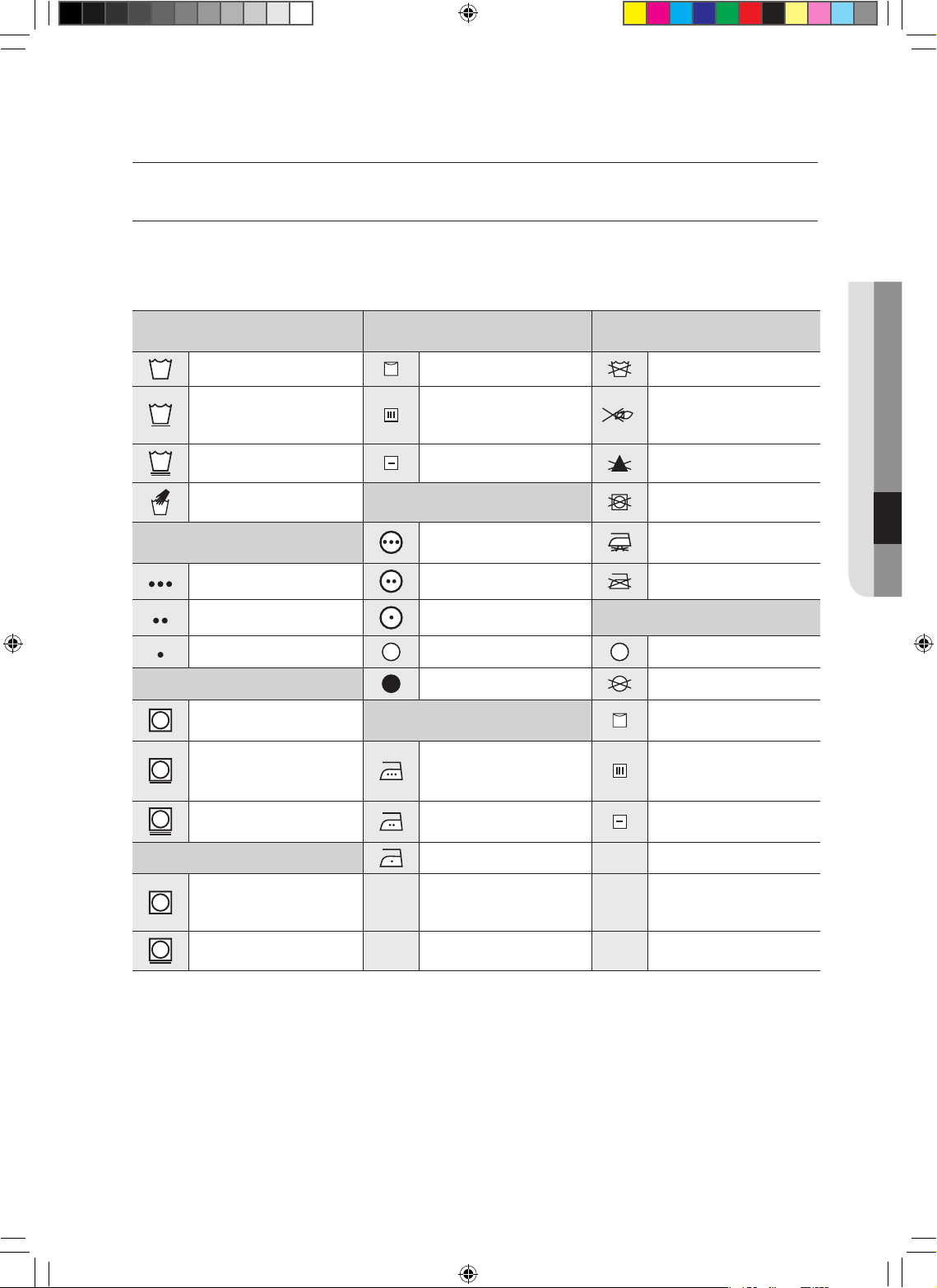

FABRIC CARE CHART

The following symbols provide garment care direction. The Clothing care labels include symbols for
washing, bleaching, drying and ironing, or dry cleaning when necessary. The use of symbols ensures
consistency among garment manufacturers of domestic and imported items. Follow care label directions to
maximize garment life and reduce laundering problems.

Wash Cycle Special Instructions

Warning Symbols for
Laundering

Normal Line Dry/ Hang to Dry Do Not Wash

Permanent Press /
Wrinkle Resistant /
Wrinkle Control

Drip Dry Do Not Wring

Gentle/Delicates Dry Flat Do Not Bleach

Hand Wash

Heat Setting

Do Not Tumble Dry

Water Temperature**

High

No Steam (added to
iron)

Hot Medium Do Not Iron

Warm Low

Dryclean

Cold Any Heat Dry Clean

Bleach

No Heat/Air Do Not Dry Clean

Any Bleach (when
needed)

Iron-Dry or Steam
Temperatures

Line Dry/ Hang to Dry

Only Non-Chlorine (color­safe)

Bleach (when needed)

High Drip Dry

Tumble Dry Cycle

Medium Dry Flat

Normal

Low

Permanent Press/
Wrinkle Resistant/
Wrinkle Control

Gentle/ Delicates

** The dot symbols represent appropriate wash water temperatures for various items. The temperature
range for Hot is 105° – 125° F/ 41° – 52° C, for Warm 85° – 105° F/29° – 41° C and for Cold 60° – 85°
F/16° – 29° C. (Wash water temperature must be a minimum of 60° F/16° C for detergent activation and
effective cleaning.)

05 Appendix

DV428AEL-02632A-01_EN.indd 31 2008-08-27 ¿ÀÀü 11:55:30

32_ Appendix

PROTECTING THE ENVIRONMENT

This appliance is manufactured from recyclable materials. If you decide to dispose of this appliance,
please observe local waste disposal regulations. Cut off the power cord so that the appliance cannot be
connected to a power source. Remove the door so that animals and small children cannot get trapped
inside the appliance.

DECLARATION OF CONFORMITY

This appliance complies with UL2158.

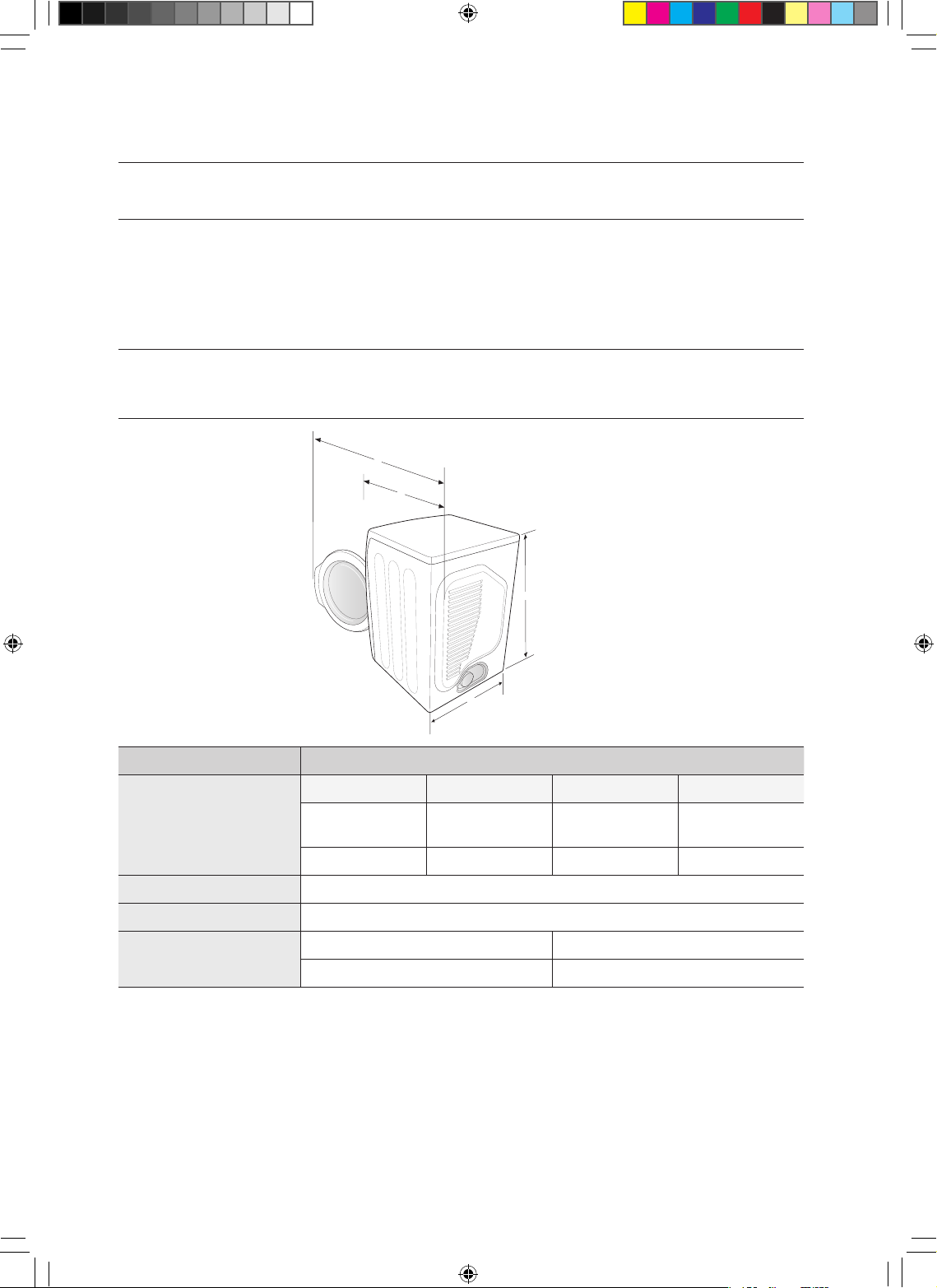

SPECIFICATIONS

TYPE FRONT LOADING DRYER

DIMENSIONS

Div Inches (cm) Div Inches (cm)

A. Height

39” (99.1)

C. Depth with
door open 90°

49” (124.5)

B. Width

27” (68.6)

D. Depth

30.25” (77.0)

WEIGHT

54.76kg

HEATER RATING

5300 W

POWER
CONSUMPTION

NO HEAT

268 W

HEATING

5445 W

appendix

A

B

C

D

DV428AEL-02632A-01_EN.indd 32 2008-08-27 ¿ÀÀü 11:55:35

Appendix _33

CYCLE CHART

Cycle

Default Drying Cooling

Wrinkle
prevent

Temp

control

Sensor dry

level

Time Time Time Time

Sensor Dry

Normal

High

(Medium)

Normal dry 44 min 39 min 5 min 90 min

Heavy Duty

High

(No change)

Normal dry 60 min 55 min 5 min 90 min

Towels

High

(Medium)

Normal dry 52 min 47 min 5 min 90 min

Perm Press

Medium

(No change)

Normal dry 34 min 24 min 10 min 90 min

Delicates

Low

(No change)

Normal dry 29 min 24 min 5 min 90 min

Sanitize

High

(No change)

Very dry

60 min 55 min 5 min 90 min

Manual Dry

Time Dry

High - 40 min 35 min 5 min 90 min

Air Fluff

No change - 20 min - 20 min 90 min

Quick Dry High - 30 min 25 min 5 min 90 min

Freshen Up

High

(No change)

- 15 min 14 min 1 min 90 min

Wrinkle

Release

Medium

(No change)

- 20 min 27 min 3 min 90 min

06 Appendix

DV428AEL-02632A-01_EN.indd 33 2008-08-27 ¿ÀÀü 11:55:35

34_ Warranty

warranty

SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER

This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) and delivered new, in the original carton to the original consumer purchaser, is warranted by
SAMSUNG against manufacturing defects in materials and workmanship for a limited warranty period of:

One (1) Year Parts & Labour

This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the Canada.
To receive warranty service, the purchaser must contact SAMSUNG for problem determination and service
procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to SAMSUNG or
SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject to availability
within the Canada.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to and from an
authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above.
All replaced parts and products become the property of SAMSUNG and must be returned to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90) days, whichever is
longer.

This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product and shall not apply to the following: damage that occurs in shipment;
delivery and installation; applications and uses for which this product was not intended; altered product or
serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect, fire, water, lightning, or other
acts of nature or God; use of products, equipment, systems, utilities, services, parts, supplies, accessories,
applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG
that damage this product or result in service problems; incorrect electrical line voltage, fluctuations and
surges; customer adjustments and failure to follow operating instructions, maintenance and environmental
instructions that are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.

This limited warranty does not cover problems resulting from incorrect electric current, voltage or supply,
light bulbs, house fuses, house wiring, cost of a service call for instructions, or fixing installation errors.

SAMSUNG does not warrant uninterrupted or error-free operation of the product.

DV428AEL-02632A-01_EN.indd 34 2008-08-27 ¿ÀÀü 11:55:35

Warranty _35

EXCEPT AS SET FORTH HEREIN, THERE ARE NO WARRANTIES ON THIS PRODUCT EITHER EXPRESS
OR IMPLIED, AND SAMSUNG DISCLAIMS ALL WARRANTIES INCLUDING, BUT NOT LIMITED TO, ANY
IMPLIED WARRANTIES OF MERCHANTABILITY, INFRINGEMENT OR FITNESS FOR A PARTICULAR
PURPOSE.
NO WARRANTY OR GUARANTEE GIVEN BY ANY PERSON, FIRM, OR CORPORATION WITH RESPECT
TO THIS PRODUCT SHALL BE BINDING ON SAMSUNG.

SAMSUNG SHALL NOT BE LIABLE FOR LOSS OF REVENUE OR PROFITS, FAILURE TO REALIZE
SAVINGS OR OTHER BENEFITS, OR ANY OTHER SPECIAL, INCIDENTAL OR CONSEQUENTIAL
DAMAGES CAUSED BY THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT, REGARDLESS OF
THE LEGAL THEORY ON WHICH THE CLAIM IS BASED, AND EVEN IF SAMSUNG HAS BEEN ADVISED
OF THE POSSIBILITY OF SUCH DAMAGES.
NOR SHALL RECOVERY OF ANY KIND AGAINST SAMSUNG BE GREATER IN AMOUNT THAN THE
PURCHASE PRICE OF THE PRODUCT SOLD BY SAMSUNG AND CAUSING THE ALLEGED DAMAGE.

WITHOUT LIMITING THE FOREGOING, PURCHASER ASSUMES ALL RISK AND LIABILITY FOR LOSS,
DAMAGE, OR INJURY TO PURCHASER AND PURCHASER’S PROPERTY AND TO OTHERS AND THEIR
PROPERTY ARISING OUT OF THE USE, MISUSE, OR INABILITY TO USE THIS PRODUCT.
THIS LIMITED WARRANTY SHALL NOT EXTEND TO ANYONE OTHER THAN THE ORIGINAL
PURCHASER OF THIS PRODUCT, IS NONTRANSFERABLE AND STATES YOUR EXCLUSIVE REMEDY.

Some provinces do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you.
This warranty gives you specific rights, and you may also have other rights, which vary from province to
province.

To obtain warranty service, please contact SAMSUNG at:
SAMSUNG ELECTRONICS CANADA INC., CUSTOMER SERVICE 55 Standish Court Mississauga,
Ontario L5R 4B2 Canada
1-800-SAMSUNG(726-7864)
www.samsung.com/ca

DV428AEL-02632A-01_EN.indd 35 2008-08-27 ¿ÀÀü 11:55:35

QUESTIONS OR COMMENTS?

Country CALL OR VISIT US ONLINE AT

CANADA 1-800-SAMSUNG(726-7864) www.samsung.com/ca

Code No. DC68-02632A-01_EN

DV428AEL-02632A-01_EN.indd 36 2008-08-27 ¿ÀÀü 11:55:35

Sèche-linge à gaz et

électrique

manuel d’utilisation

imaginez les possibilités

Merci d’avoir acheté ce produit Samsung.
Afin de bénéficier d’un service plus complet,

veuillez enregistrer votre produit à l’adresse

www.samsung.com/global/register

DV428AE*

DV428AG*

DV428AEL-02632A-01_CFR.indd 1 2008-08-27 ¿ÀÀü 11:59:41

2_ Caractéristiques

caractéristiques

1. Très grande capacité

Profitez d’une très grande capacité de séchage, à portée de main ! Désormais, vous
pouvez sécher des volumes de linge importants en une seule fois. D’une capacité plus
qu’exceptionnelle de 209 litres, ce sèche-linge fait circuler davantage d’air dans vos
vêtements, réduisant le temps de séchage et offrant un effet anti-froissage.

2. Programme Sanitize (Stérilisation)

Ce programme vous permet de stériliser votre linge en appliquant une température élevée
qui pénètre jusqu’au cœur du tissu, lors du cycle de séchage. Ce programme est idéal pour
nettoyer literie et rideaux.

Lorsque vous sélectionnez ce cycle haute température, 99,9 % des bactéries sont éliminés.
Ce cycle est recommandé pour les chargements de vêtements, literie, linge de toilette ou
d’autres articles nécessitant une stérilisation. Cette procédure de certification est réalisée par
NSF International, un organisme indépendant d’essais et de d’homologation.

3. Multiples programmes de séchage et algorithme Fuzzy Logic

Il vous suffit de tourner la molette pour sélectionner l’un des 11 programmes automatiques
de séchage, tels que les programmes Normal, Heavy duty (Epais) et Towels (Serviettes). Vous
pouvez également laisser la commande Fuzzy Logic estimer le degré d’humidité du linge et
définir automatiquement la durée de séchage. Votre séchage n’aura jamais été aussi simple
et précis qu’avec Samsung.

4. Gain de temps

Nos programmes ont été conçus pour répondre à tous vos besoins. Tous nos sèche-linge
sont conçus pour sécher vos vêtements rapidement... en tout juste 44 minutes ! Vous avez
ainsi plus de temps pour profiter des choses importantes de la vie !

5. Economies d’énergie

Les sèche-linge Samsung offrent un excellent rendement énergétique. Ainsi, 1 kWh suffit
à sécher 1,5 Kg de linge. En outre, leur grande capacité et la commande Fuzzy Logic
permettent d’économiser de l’énergie en séchant automatiquement votre linge de la façon la
plus efficace possible.

6. Hublot facilement réversible

Nos sèche-linge s’intègrent partout, sans problème de hublot. Le sens d’ouverture du hublot
peut en effet être modifié avec seulement quatre vis.

7. Support avec tiroirs de stockage

Un support de 40 cm est disponible en option afin de surélever le sèche-linge, pour un
remplissage et un vidage plus faciles. Il comprend également un tiroir de stockage intégré
pouvant contenir un baril de lessive de 2,8 kg.

8. Superposition (N° DE MODELE : SK-5A/XAC)

Les lave-linge et sèche-linge Samsung peuvent être superposés pour optimiser l’espace
utile.

Les pieds du sèche-linge doivent être démontés pour pouvoir empiler celui-ci sur le lave­linge. Les kits de superposition sont en vente chez votre revendeur Samsung.

9. Evacuation 4 positions (modèle électrique uniquement :
DV428AE*)

Vous pouvez installer l’évacuation d’air dans l’une des quatre positions suivantes : arrière,
côté gauche, côté droit ou bas.

NSF Protocol P172
Sanitization Performance of Residential and
Commercial, Family-Sized Clothes Washers

DV428AEL-02632A-01_CFR.indd 2 2008-08-27 ¿ÀÀü 11:59:41

Consignes de sécurité _3

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

consignes de sécurité

Félicitations pour l’achat de votre nouveau sèche-linge Samsung. Ce manuel
contient de précieuses informations sur l’installation, l’utilisation et l’entretien de
votre appareil. Prenez le temps de le lire pour tirer pleinement profit de tous les
avantages et de toutes les fonctionnalités de votre sèche-linge.

CE QUE VOUS DEVEZ SAVOIR SUR LES CONSIGNES DE SÉCURITÉ

Les instructions reprises sous les mentions Avertissement et Important de ce manuel ne couvrent pas
l’ensemble des conditions et situations potentielles. Il est de votre responsabilité de faire preuve de bon sens,
de prudence et de discernement lors de l’installation, de l’entretien et de l’utilisation de votre sèche-linge.

Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.

SYMBOLES ET CONSIGNES DE SÉCURITÉ IMPORTANTS

AVERTISSEMENT

Risques ou pratiques inadaptées susceptibles de causer des blessures
graves, voire la mort

.

ATTENTION

Risques ou pratiques inadaptées susceptibles de causer des blessures
légères ou des dommages matériels

.

ATTENTION

Observez les informations fournies dans ce manuel pour réduire les
risques d’incendie ou d’explosion et prévenir les dommages matériels, les
blessures corporelles et mortelles.

Ne stockez et n’utilisez jamais d’essence ou d’autres vapeurs ou liquides
inflammables à proximité de cet appareil ou de tout autre appareil.

Ne PAS tenter cette opération.

Ne PAS démonter.

Ne PAS toucher.

Observer strictement les instructions fournies.

Débrancher le cordon d’alimentation de la prise secteur.

Vérifier que la machine est bien reliée à la terre afin d’éviter tout choc électrique.

Appeler le centre de service afin d’obtenir de l’aide.

• L’installation du sèche-linge doit être effectuée par un technicien qualifié.

• L’installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux réglementations locales.

• N’équipez jamais un sèche-linge de conduits de ventilation en plastique flexible. Si vous utilisez un conduit en métal
flexible (de type aluminium), celui-ci doit être conforme aux spécifications du fabricant et adapté à une utilisation sur
sèche-linge. Les matériaux flexibles utilisés dans les systèmes d’évacuation de l’air ont tendance à plier, à s’écraser
et à retenir les peluches de tissu. Ces conditions empêchent une évacuation adéquate de l’air et augmentent les
risques d’incendie.

• Pour réduire les risques de blessure grave ou de décès, observez attentivement les instructions d’installation.

AVERTISSEMENT - Risque d’incendie

DV428AEL-02632A-01_CFR.indd 3 2008-08-27 ¿ÀÀü 11:59:41

4_ Consignes de sécurité

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

consignes de sécurité

QUE FAIRE EN CAS D’EMANATION DE GAZ :

• N’essayez pas d’allumer un appareil électrique.

• Ne mettez pas l’appareil sous tension.

• Ne touchez à aucun interrupteur électrique.

• N’utilisez aucun téléphone dans le bâtiment.

• Faites évacuer tous les occupants de la pièce, du bâtiment ou du secteur.

• Appelez immédiatement votre fournisseur de gaz à partir du téléphone d’un voisin. Observez les

consignes de votre fournisseur de gaz.

• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.
L’installation et l’entretien doivent être effectués par un installateur qualifié, un réparateur agréé ou votre

fournisseur de gaz.

Lisez attentivement toutes les consignes avant d’utiliser l’appareil.

Pour réduire les risques d’incendie ou d’explosion :

• Ne séchez aucun article ayant été précédemment nettoyé, lavé, trempé ou tâché avec

de l’essence, des solvants de nettoyage à sec ou toute autre substance inflammable ou
explosive. En effet, ceux-ci diffusent des vapeurs pouvant s’enflammer ou exploser. Ne
placez aucun article entré en contact avec un solvant ou des matières solides ou liquides
inflammables dans le sèche-linge, tant que toute trace de ces produits n’a pas été éliminée.De
nombreux produits inflammables sont utilisés dans l’environnement domestique, notamment
l’acétone, l’alcool dénaturé, l’essence, le kérosène, certains détergents ménagers liquides,
certains détachants, la térébenthine, les cires et les produits décapants

• Vous ne devez pas sécher à chaud les articles à base de caoutchouc mousse (également

appelé mousse de latex) ou de matériaux dont la texture ressemble au caoutchouc. En effet,
les matières en caoutchouc mousse peuvent, dans certaines circonstances, engendrer un
incendie par combustion spontanée.

Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l’appareil. Une
surveillance attentive s’impose lorsque l’appareil est utilisé à proximité d’enfants ou d’animaux
domestiques.

Avant de mettre au rebus ou hors service votre sèche-linge, retirez le hublot du compartiment
de séchage pour éviter que des enfants ou des animaux ne se trouvent piégés à l’intérieur de
l’appareil.

N’ouvrez pas le sèche-linge lorsque le tambour est en mouvement.
N’installez et n’entreposez jamais cet appareil dans un endroit exposé aux intempéries.
Ne manipulez pas les commandes internes de l’appareil.
Ne procédez pas à la réparation, au remplacement ou à l’entretien des pièces de l’appareil sauf si

le manuel d’entretien contient des recommandations spécifiques en la matière, si vous comprenez
ces recommandations et si vous disposez des compétences requises pour réaliser l’opération.

N’utilisez aucun adoucissant ou produit anti-statique autre que ceux dont le fabricant recommande
l’usage avec le sèche-linge.

Nettoyez le filtre avant ou après chaque utilisation.
Evitez toute accumulation de peluches, poussières et saletés à proximité de l’orifice d’évacuation.
L’intérieur du sèche-linge et du conduit d’évacuation doit être nettoyé régulièrement, par un

technicien de maintenance qualifié.

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 4 2008-08-27 ¿ÀÀü 11:59:42

Consignes de sécurité _5

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon d’alimentation
sur une prise qui n’est pas correctement reliée à la terre et qui n’est pas conforme aux
réglementations locales et nationales en vigueur. Consultez les instructions d’installation pour
relier cet appareil à la terre.

Ne vous asseyez pas sur le sèche-linge.

Dans le cadre de l’amélioration constante de ses produits, Samsung se réserve le droit
de modifier les spécifications sans préavis. Pour plus de détails, consultez les instructions
d’installation accompagnant votre produit avant de sélectionner du mobilier, d’effectuer des
découpes ou de commencer l’installation.

Vérifiez que les poches des vêtements sont vides. En effet, les petits objets aux bords irréguliers,
tels que les pièces, les canifs, les épingles, etc. peuvent endommager votre sèche-linge.

Evitez de laver des vêtements ayant de grandes boucles, des boutons ou d’autres accessoires
en métal lourd ou massif.

Des fuites de gaz dangereuses pourraient survenir dans votre système.
Une fuite de gaz n’est pas toujours détectable à l’odeur.

C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un détecteur
de gaz conforme à la réglementation UL.

Installez-le et utilisez-le conformément aux consignes du fabricant.
N’introduisez aucun article imprégné ou tâché d’huile végétale ou alimentaire dans votre sèche-

linge. Même une fois lavés, ces articles peuvent encore contenir une quantité non négligeable
d’huile.

Toute huile résiduelle risque de s’enflammer spontanément. Le potentiel de combustion
spontanée augmente lorsque les articles imbibés d’huile végétale ou alimentaire sont exposés
à la chaleur. Les sources de chaleur comme votre sèche-linge peuvent chauffer ces articles,
engendrant une oxydation de l’huile Cette oxydation crée elle-même de la chaleur. Si cette
chaleur ne se dissipe pas, les articles deviennent suffisamment brûlants pour s’enflammer.
Entasser, empiler ou stocker ce type d’articles peut empêcher la dissipation de la chaleur et être à
l’origine d’un risque d’incendie.

Tout le linge imbibé d’huile végétale ou alimentaire, qu’il soit lavé ou non, peut s’avérer dangereux.
Le fait de laver ces articles à l’eau chaude avec une dose supplémentaire de lessive réduit ce
risque, sans pour autant le supprimer. Utilisez toujours le programme de refroidissement Cool
Down, afin de réduire leur température. Ne retirez jamais ces articles du sèche-linge lorsqu’ils sont
chauds. De même, n’interrompez pas le programme de séchage tant que le cycle Cool Down
n’est pas terminé. N’entassez et n’empilez pas ces articles lorsqu’ils sont chauds.

CALIFORNIA SAFE DRINKING WATER AND TOXIC ENFORCEMENT
ACT (LOI CALIFORNIENNE SUR L’EAU POTABLE ET LES
SUBSTANCES TOXIQUES)

Cette loi stipule que le gouverneur de Californie est tenu de publier la liste des substances considérées
comme étant cancérigènes ou à l’origine de malformations congénitales ou d’autres troubles de
la reproduction et demande aux entreprises qu’elles informent leurs clients des risques éventuels
d’exposition auxdites substances.

Les appareils à gaz peuvent notamment entraîner une ex position minime à quatre substances due à
une combustion incomplète du gaz naturel ou des carburants basse pression : le benzène, le monoxyde
de carbone, le formaldéhyde et la suie. Un sèche -linge correctement réglé réduit les risques de
combustion incomplète. Pour diminuer davantage les risques d’exposition à ces substances, il convient
d’installer un système de ventilation extérieur efficace.

AVERTISSEMENT

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 5 2008-08-27 ¿ÀÀü 11:59:42

6_ Table des matières

table des matières

INSTALLATION DU SÈCHE-LINGE

7

7 Outils requis pour l’installation
7 Voir l’extérieur du sèche-linge
8 Conditions requises en matière de conduits
9 Remarque importante pour l’installateur
9 Choix de l’emplacement d’installation
9 Installation dans une niche ou un placard
10 Installation en mobile home
10 Evacuation
11 Systèmes fonctionnant au gaz
12 Normes électriques
12 Mise à la terre
13 Raccordement électrique
14 Pièces de rechange et accessoires
14 Installation
17 Liste de contrôle final pour l’installation
18 Conseils pour l’évacuation du sèche-linge
19 Inversion du hublot

INSTRUCTIONS ET CONSEILS

D’UTILISATION

20

20 Présentation du panneau de commande
22 Sécurité enfant
23 Eclairage du tambour
23 Modification de la langue
23 My cycle (Mon programme)
24 Support de séchage
25 Nettoyage du filtre à peluches
25 Chargement du sèche-linge
25 Mise en route

ENTRETIEN ET NETTOYAGE

26

26 Panneau de commande
26 Tambour
26 Tambour en acier inoxydable
26 Extérieur du sèche-linge
26 Système d’évacuation du sèche-linge

CONSEILS D’ENTRETIEN DU LINGE

27

27 Conseils d’entretien du linge

DÉPANNAGE

28

28 Vérifiez les points suivants si votre sèche-

linge...

30 Codes système

ANNEXE

31

31 Tableau des symboles textiles
32 Protection de l’environnement
32 Déclaration de conformité
32 Caractéristiques techniques
33 Tableau des programmes

DV428AEL-02632A-01_CFR.indd 6 2008-08-27 ¿ÀÀü 11:59:42

Installation du sèche-linge _7

installation du sèche-linge

OUTILS REQUIS POUR L’INSTALLATION

Laissez un professionnel installer correctement votre sèche-linge. Si vous contactez le service après­vente suite à une installation, des réglages ou un branchement mal exécutés, la responsabilité relève de
l’installateur.

Vérifiez que vous disposez de tous les éléments requis pour installer correctement l’appareil, comme suit.

1. Une PRISE ELECTRIQUE AVEC MISE A LA TERRE. Voir Normes électriques.

2. Un CORDON D’ALIMENTATION pour sèche-linge électrique (à l’exception du Canada).

3. Des CONDUITES DE GAZ (s’il s’agit d’un sèche-linge au gaz), conformes aux réglementations locales et

nationales.

4. Un SYSTEME D’EVACUATION, en métal rigide ou en métal flexible avec parois rigides.

VOIR L’EXTÉRIEUR DU SÈCHE-LINGE

Séchage sur grille Manuel d’utilisation

01 Installation du sèche-linge

Pieds réglables

Panneau de commande

Hublot

DV428AEL-02632A-01_CFR.indd 7 2008-08-27 ¿ÀÀü 11:59:43

8_ Installation du sèche-linge

CONDITIONS REQUISES EN MATIÈRE DE CONDUITS

• Utilisez un conduit en aluminium ou en acier galvanisé rigide d’un diamètre de 10,2 cm.

• N’utilisez pas de conduit plus petit.

• Les conduits dont le diamètre est supérieur à 10,2 cm peuvent provoquer une trop grande

accumulation de peluches. Vous devez nettoyer régulièrement les peluches accumulées.

• Si vous devez utiliser un conduit métallique flexible, optez pour un conduit aux parois rigides. N’utilisez

pas de conduit flexible aux parois fines. En effet, un conduit métallique flexible se boucherait rapidement
en cas de torsion trop forte.

• N’installez aucun conduit flexible à l’intérieur de murs, de plafonds ou d’autres espaces masqués.

• Faites en sorte que le conduit d’évacuation reste aussi droit et soit aussi court que possible.

• Fixez les joints à l’aide d’un ruban adhésif. N’utilisez pas de vis.

• L’EVACUATION DU SECHE-LINGE NE DOIT PAS SE FAIRE DANS LE MUR, LE PLAFOND, UN VIDE

SANITAIRE OU UN ESPACE CACHE D’UN BATIMENT, UN CONDUIT D’EVACUATION DE GAZ OU
TOUT AUTRE CONDUIT OU CHEMINEE STANDARD, CAR IL POURRAIT EN RESULTER UN RISQUE
D’INCENDIE DU FAIT DES PELUCHES EXPULSEES PAR LE SECHE-LINGE.• Un conduit flexible
en plastique peut s’entortiller, se détendre, être transpercé, réduire le flux d’air, rallonger les temps de
séchage et affecter le fonctionnement du sèche-linge.

•

Des systèmes d’évacuation dépassant la longueur recommandée peuvent induire des temps de séchage
plus longs et affecter le fonctionnement de l’appareil. En outre, des peluches peuvent s’y accumuler.

•

Le conduit d’évacuation doit se terminer par une hotte équipée d’un registre mobile, pour éviter les
refoulements et bloquer l’accès aux petits animaux. N’utilisez jamais de hotte équipée d’un registre magnétique.

• Un espace de 30,5 cm minimum doit séparer le bas de la hotte du sol ou de toute autre obstacle.

L’ouverture de la hotte doit se faire vers le bas.

• N’installez jamais de filtre sur la sortie d’évacuation.

• Pour éviter les dépôts de peluches, n’installez pas directement l’évacuation du sèche-linge dans une

fenêtre. L’évacuation ne doit pas se faire sous une maison ou un porche.

• Si le système d’évacuation doit traverser une zone non chauffée, le conduit doit être isolé et légèrement

incliné vers le bas en direction de la hotte pour réduire la condensation et l’accumulation de peluches.

• Inspectez et nettoyez l’intérieur du système d’évacuation au moins une fois par an. Débranchez le

cordon d’alimentation avant de procéder au nettoyage.

• Vérifiez fréquemment que le registre de la hotte s’ouvre et se ferme sans problème.

• Effectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque : Si les

vêtements ne sèchent pas, vérifiez que les conduits ne sont pas obstrués.

SECHE-LINGE ELECTRIQUE ET A GAZ

Type de hotte d’évacuation

Recommandé A n’utiliser que pour les installations

temporaires

10,16 cm 6,35 cm

Nbre de coudes

à 90°

Rigide Métallique flexible* Rigide Métallique flexible*

0 24,4 m 12,4 m 22,6 m 10,1 m
1 20,7 m 11,2 m 18,9 m 8,8 m
2 17,4 m 10,1 m 15,5 m 7,6 m
3 14,3 m 9 m 12,5 m 6,5 m

* N’utilisez pas de conduits flexibles non métalliques.

installation du sèche-linge

DV428AEL-02632A-01_CFR.indd 8 2008-08-27 ¿ÀÀü 11:59:43

Installation du sèche-linge _9

Si un nouveau sèche-linge est relié à un système d’évacuation existant,
vous devez veiller à ce que :

• Le système d’évacuation soit conforme aux réglementations locales, régionales et nationales.

• Aucun conduit flexible en plastique ne soit utilisé.

• Le conduit existant soit contrôlé et les peluches accumulées à l’intérieur retirées.

• Le conduit ne soit ni entortillé ni écrasé.

• Le registre de la hotte s’ouvre et se ferme sans problème.

La pression statique dans un système d’évacuation doit être inférieure à 0 ou ne doit pas
dépasser 0,06 bars.

Vous pouvez la mesurer lorsque le sèche-linge est en marche à l’aide d’un manomètre, au point
de connexion entre le conduit d’évacuation et le sèche-linge. Vous devez utiliser un réglage à
froid. Le tambour du sèche-linge doit être vide et le filtre à peluches propre.

REMARQUE IMPORTANTE POUR L’INSTALLATEUR

Lisez attentivement les instructions suivantes avant d’installer le sèche-linge. Conservez soigneusement ces
instructions pour référence ultérieure.

RETIREZ LE HUBLOT DES APPAREILS MIS AU REBUS POUR EVITER QU’UN ENFANT NE
S’ETOUFFE.

CHOIX DE L’EMPLACEMENT D’INSTALLATION

Le sèche-linge doit être installé dans un endroit suffisamment spacieux, tant à l’avant pour permettre de
charger l’appareil, qu’à l’arrière pour le système d’évacuation. Ce sèche-linge est équipé en usine pour
une évacuation arrière. Si vous préférez une évacuation par le bas, la gauche ou la droite, utilisez le kit
d’évacuation auxiliaire. Les instructions sont fournies avec le kit. Il est important de veiller à ce que la pièce
soit suffisamment aérée. Vous devez donc installer le sèche-linge dans une pièce où la ventilation n’est pas
obstruée.

Sur les sèche-linge à gaz, respectez un dégagement adéquat, tel qu’indiqué sur la plaque signalétique, afin
de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge.

VOUS NE DEVEZ NI INSTALLER NI STOCKER LE SECHE-LINGE DANS UN ENDROIT OU IL POURRAIT
ETRE EN CONTACT AVEC DE L’EAU ET/OU EXPOSE AU INTEMPERIES. VOUS DEVEZ MAINTENIR LE
SECHE-LINGE A L’ECART DE TOUS MATERIAUX COMBUSTIBLES, ESSENCE ET AUTRES VAPEURS
ET LIQUIDES INFLAMMABLES. UN SECHE-LINGE PRODUIT DES PELUCHES COMBUSTIBLES. EVITEZ
DONC TOUTE ACCUMULATION DE PELUCHES AUTOUR DU SECHE-LINGE.

INSTALLATION DANS UNE NICHE OU UN PLACARD

L’évacuation du sèche-linge doit se faire vers l’extérieur afin de réduire les risques d’incendie, lors de
l’installation de l’appareil dans une niche ou un placard.

• Vous ne devez installer aucun autre appareil fonctionnant au fuel dans le même placard que le sèche-

linge.

• AVERTISSEMENT : Pour limiter les risques d’incendie, le sèche-linge DOIT DISPOSER D’UNE

EVACUATION EXTERIEURE.
Voir le chapitre INFORMATIONS RELATIVES A L’EVACUATION.

• Le dégagement minimum entre le sèche-linge et les surfaces ou murs adjacents est de :

5 cm à l’avant, 43 cm au-dessus, 2,5 cm de chaque côté et 13 cm à l’arrière.

• Le panneau avant du placard doit être doté de deux aérations non obstruées, pour une zone combinée

totale minimum de 464 cm² avec un dégagement minimum de 7,6 cm en haut et en bas. Un hublot
perforé (évents) et doté d’un dégagement équivalent est acceptable.

01 Installation du sèche-linge

AVERTISSEMENT

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 9 2008-08-27 ¿ÀÀü 11:59:43

10_ Installation du sèche-linge

installation du sèche-linge

INSTALLATION EN MOBILE HOME

Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur
les normes de sécurité et de construction de bien manufacturé, titre 24 CFR, partie 3280-80 (anciennement
norme fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie 280), 1975) pour les
Etats-Unis ou la norme CSA Standards Z240 pour le Canada.

Lorsque vous installez le sèche-linge dans un mobile home, il doit être fixé au sol.
Installez-le dans un endroit correctement aéré.
Un espace dégagé minimum de 464 cm² est requis.
Appelez le 1-800-SAMSUNG pour plus d’informations sur l’achat du kit de fixation au sol.
Toutes les installations en mobile home doivent disposer d’une évacuation vers l’extérieur, l’extrémité du

conduit d’évacuation étant correctement fixée à la structure du mobile home à l’aide d’accessoires ne
supportant pas la combustion.

Le conduit d’évacuation ne doit pas déboucher sous le mobile home.
Voir la section Evacuation pour plus d’informations.

EVACUATION

L’évacuation du sèche-linge vers l’extérieur évite le refoulement d’air humide et de peluches dans la pièce.

Aux Etats-Unis :

• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.

• Le diamètre du conduit d’évacuation doit être de 10,2 cm.

• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le

fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Duct,
sujet 2158A (norme relative aux conduits d’évacuation des sèche-linge).

• Le conduit ne doit pas être assemblé à l’aide de vis ou autres types d’attache pénétrant à

l’intérieur du conduit et pouvant entraîner l’accumulation de peluches.

Au Canada :

• Utilisez uniquement des conduits flexibles de type aluminium, tels que spécifiés par le

fabricant, le cas échéant.

• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.

• Le diamètre du conduit d’évacuation doit être de 10,2 cm.

Hors des Etats-Unis et du Canada :

• Référez-vous aux réglementations locales.

L’évacuation du sèche-linge doit se faire vers l’extérieur afin de réduire les risques
d’incendie, lors de l’installation de l’appareil dans une niche ou un placard.
N’UTILISEZ JAMAIS DE CONDUIT FLEXIBLE EN PLASTIQUE OU NON METALLIQUE.
Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les
par du matériel métallique.
Utilisez uniquement des conduits d’évacuation métalliques et non inflammables pour
assurer le confinement de l’air d’évacuation, de la chaleur et des peluches.

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 10 2008-08-27 ¿ÀÀü 11:59:43

Installation du sèche-linge _11

SYSTÈMES FONCTIONNANT AU GAZ

Utilisez uniquement du gaz naturel ou du propane liquide (PL).

L’INSTALLATION DOIT ETRE CONFORME AUX REGLEMENTATIONS LOCALES EN VIGUEUR OU,
EN L’ABSENCE DE DISPOSITIONS SPECIFIQUES, A LA REGLEMENTATION NATIONALE SUR LE
GAZ COMBUSTIBLE ANSI/Z223.1 (NATIONAL FUEL GAS CODE), DERNIERE REVISION (POUR LES
ETATS-UNIS) OU AUX DISPOSITIONS D’INSTALLATION CAN/CGA-B149 (POUR LE CANADA).

Les sèche-linge à gaz sont équipés d’un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si
vous envisagez d’utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifié
doit le convertir pour garantir la fiabilité et la sécurité des performances.

Une conduite d’alimentation en gaz de 1,27 cm est recommandée. Elle doit être réduite pour la connexion
à la conduite de gaz de 1 cm de votre sèche-linge. La réglementation nationale sur le gaz combustible
impose qu’un robinet de fermeture manuelle du gaz, accessible et agréé, soit installé à moins de 15 cm du
sèche-linge.

Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 46 cm au­dessus du sol.

En outre, une prise enfichée N.P.T. (National Pipe Thread) de 0,3 cm, permettant le branchement d’une
jauge de test, doit être installée immédiatement en amont de la connexion d’alimentation en gaz du sèche­linge.

Votre sèche-linge doit être déconnecté du circuit d’alimentation en gaz à chaque test de pression du
système.

NE réutilisez PAS d’anciennes conduites de gaz métalliques flexibles. Toute conduite de gaz flexible doit
être certifiée par l’American Gas Association - U.S.A. Gas (CGA au Canada).

• Les raccords de conduite utilisés doivent être résistants à l’action de tout gaz de pétrole liquéfié.

• La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.

ALLUMAGE DU GAZ – Le sèche-linge utilise un système d’allumage automatique pour le brûleur.
Il n’existe pas de pilote de combustion constante.

Instructions d’installation - Commonwealth du Massachusetts

Votre sèche-linge doit être installé par un plombier ou un installateur de gaz agréé. Un robinet de
gaz manuel à poignée, en « T », doit être installé sur la conduite d’alimentation en gaz de votre
sèche-linge. Si vous utilisez un connecteur gaz flexible pour installer votre sèche-linge, celui-ci
doit faire au moins 90 cm de long.

- Des fuites de gaz peuvent survenir dans votre système, créant une situation

dangereuse.

- Une fuite de gaz n’est pas toujours détectable à l’odeur.

- C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un

détecteur de gaz conforme à la réglementation UL.

- Installez-le et utilisez-le conformément aux consignes du fabricant.

01 Installation du sèche-linge

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 11 2008-08-27 ¿ÀÀü 11:59:43

12_ Installation du sèche-linge

NORMES ÉLECTRIQUES

Le schéma de câblage figure sur une plaque située sous le panneau de commande.

• Un branchement incorrect du conducteur de mise à la terre peut représenter un risque de

surtension électrique.
Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la
mise à la terre de l’appareil. Ne modifiez pas la prise fournie avec le sèche-linge. Si celle-ci ne
correspond pas à la prise secteur, demandez à un électricien qualifié d’installer une prise adéquate.

• Pour prévenir tout risque superflu d’incendie, d’électrocution ou de blessure, l’intégralité du

câblage et des mises à la terre doit être réalisée conformément aux réglementations locales ou,
en l’absence de ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA
dernière révision n°70 (pour les Etats-Unis) ou aux dispositions canadiennes sur l’électricité CSA
C22.1, dernières révision, réglementations locales et ordonnances. Il relève de votre responsabilité
de fournir des services électriques adaptés à votre sèche-linge.

• Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/

Z223, dernière révision (pour les Etats-Unis), ou aux dispositions d’installation CAN/CGA (B149)
dernière révision (pour le Canada), ainsi qu’aux réglementations et ordonnances locales.

MISE À LA TERRE

Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque
de choc électrique en fournissant un circuit de fuite au courant électrique.

Modèles au gaz

Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifiez pas la prise fournie avec le sèche-linge. Si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifié d’installer une prise adéquate.

NE RELIEZ JAMAIS UN FIL DE TERRE A UNE CONDUITE DE PLOMBERIE EN PLASTIQUE,
UNE CONDUITE DE GAZ OU UNE CONDUITE D’EAU CHAUDE.

Modèles électriques

Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre, vendu séparément.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.

Si vous n’utilisez pas de cordon d’alimentation et que le sèche-linge électrique doit être
branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un
conducteur de mise à la terre aux conducteurs du circuit et à la borne de terre de l’appareil.

installation du sèche-linge

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 12 2008-08-27 ¿ÀÀü 11:59:43

Installation du sèche-linge _13

RACCORDEMENT ÉLECTRIQUE

Avant toute mise en marche ou test, observez les instructions de mise à la terre présentées dans la section
Mise à la terre.

Nous vous recommandons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct.
N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Modèles au gaz – Etats-Unis et Canada

Vous devez utiliser une alimentation électrique de 120 volts c.a., 60 Hz et un disjoncteur ou
fusible de 15 A.

Modèles électriques – Etats-Unis uniquement

Aux Etats-Unis, la plupart des sèche-linge requièrent une alimentation en 120/240 volts c.a.,
60 Hz, tandis que d’autres requièrent une alimentation en 120/208 volts, 60 Hz. Vous trouverez
les spécifications électriques sur l’étiquette située derrière le hublot. Un disjoncteur ou fusible de
30 A est requis de chaque côté de la ligne.

• Si vous utilisez un cordon d’alimentation, branchez ce dernier sur une prise 30 A.

• Le cordon d’alimentation N’est PAS fourni avec les sèche-linge version électrique aux Etats-

Unis.

IMPORTANT :

Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique
à l’aide d’un kit de cordon d’alimentation neuf, portant une mention de compatibilité avec
les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de
120/240 volts, 30 A à partir d’un cordon doté de trois conducteurs en cuivre N° 10 et terminé
par des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevées ou
des conducteurs étamés.

1. taille des conducteurs et type de cordon d’alimentation.

2. réducteur de tension 1,9 cm homologué UL.

• Ne réutilisez pas le cordon d’alimentation d’un sèche-linge usagé. Le câblage électrique

du cordon d’alimentation doit être branché sur le sèche-linge au moyen d’un réducteur de
tension homologué UL.

• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations

de circuit, (2) les mobil homes, (3) les véhicules de camping et (4) les zones où les
réglementations locales interdisent ce type de mise à la terre. Dans ces cas-là, utilisez une
fiche quadripolaire pour une prise 4 fils, de type NEMA 14-30R.

Modèles électriques – Canada uniquement

• Vous devez utiliser une alimentation électrique de 120/140 volts c.a., 60 Hz, et un disjoncteur

ou fusible de 30 A aux deux extrémités de la ligne.

• Tous les modèles canadiens sont livrés avec un cordon d’alimentation intégré. Vous devez

brancher le cordon d’alimentation sur une prise 30 A.

Il est interdit de convertir un sèche-linge en 208 volts au Canada.

01 Installation du sèche-linge

DV428AEL-02632A-01_CFR.indd 13 2008-08-27 ¿ÀÀü 11:59:43

14_ Installation du sèche-linge

installation du sèche-linge

PIÈCES DE RECHANGE ET ACCESSOIRES

Si vous avez besoin de pièces de rechange ou d’accessoires pour votre sèche-linge, contactez votre
revendeur ou le centre d’assistance clientèle de SAMSUNG au 1-800-SAMSUNG (726-7864).

INSTALLATION

Regroupez et vérifiez les pièces et outils requis avant de commencer l’installation.
Lisez et respectez les instructions fournies avec les outils répertoriés ici.

Outils et pièces

Pince Cutter

Pince serre-tube (modèle

au gaz uniquement)

Tournevis à douille

Niveau Tournevis Phillips Ruban adhésif Clé anglaise

Pour une installation optimale, nous vous recommandons de faire appel à un professionnel.
Installation :

1. Installez votre sèche-linge à l’emplacement approprié. Vous pouvez par exemple installer le sèche-linge

et le lave-linge côte à côte, pour faciliter l’accès aux raccords de gaz, électriques et d’évacuation.
Posez deux des plateaux en carton sur le sol. Inclinez le sèche-linge sur le côté pour le poser sur les
deux plateaux.

2. Remettez le sèche-linge à la verticale.

3. Pour pouvoir offrir des performances optimales, le sèche-linge doit

être parfaitement de niveau. Pour minimiser les vibrations, le bruit
et les mouvements indésirables, le sol sur lequel le sèche-linge est
installé doit être de niveau et parfaitement stable.

Pour positionner le sèche-linge à la même hauteur que le lave-linge,
rétractez entièrement les pieds réglables en les tournant dans le
sens anti-horaire, puis desserrez les pieds dans le sens horaire

Ajustez les pieds uniquement pour atteindre le niveau requis.
En effet, si vous étendez les pieds plus que nécessaire, cela
augmentera les vibrations.

Niveau

Pieds réglables

Rétracter

entièrement

Puis desserrer

DV428AEL-02632A-01_CFR.indd 14 2008-08-27 ¿ÀÀü 11:59:45

Installation du sèche-linge _15

4. Consultez la section Evacuation avant d’installer le système d’évacuation. Reliez le sèche-linge et la

hotte avec le système de conduites. L’extrémité sertie des sections du conduit doit être orientée vers
l’extérieur.
N’utilisez PAS de vis métallique pour assembler les conduits. Ces jointures doivent être effectuées à
l’aide de ruban adhésif.
N’utilisez jamais de conduit d’évacuation flexible en plastique.
Conseil pour une installation étanche : installez une section du système d’évacuation sur votre sèche­linge, avant la mise en place définitive.
Servez-vous de ruban adhésif pour maintenir cette section en place sur le sèche-linge, mais veillez à ne
pas couvrir les évents de ventilation situés à l’arrière du sèche-linge.

5. Consultez la section Normes électriques.

AVANT TOUTE MISE EN MARCHE OU TEST, observez les instructions de mise à la terre présentées
dans la section Mise à la terre.

MODELES POUR LES ETATS-UNIS :

IMPORTANT : tous les modèles destinés aux Etat-Unis sont conçus pour un BRANCHEMENT
3 FILS.

Le châssis du sèche-linge est relié à la terre par un conducteur neutre au niveau du bornier.
Un BRANCHEMENT A 4 FILS est requis dans les cas suivants : nouvelles constructions,

habitations rénovées, mobil homes, réglementations locales n’autorisant pas la mise à la terre via
le conducteur neutre. Si vous utilisez un système à 4 fils, vous ne pouvez pas mettre le châssis
du sèche-linge à la terre via le conducteur neutre au niveau du bornier. Consultez les instructions
suivantes pour plus d’informations sur les BRANCHEMENTS A 3 et 4 FILS.

Retirez le cache du bornier.

Introduisez le cordon d’alimentation équipé d’un réducteur de tension homologué UL par l’orifice
découpé dans le panneau à proximité du bornier.

Vous devez impérativement utiliser un réducteur de tension.

Ne desserrez pas les écrous déjà fixés au bornier. Assurez-vous qu’ils sont bien serrés.

Utilisez une douille longue de 1 cm.

01 Installation du sèche-linge

DV428AEL-02632A-01_CFR.indd 15 2008-08-27 ¿ÀÀü 11:59:46

16_ Installation du sèche-linge

6. Consultez la section Systèmes fonctionnant au gaz.

Retirez le capuchon de protection du filet au pas du gaz.
Appliquez sur tous les raccords filetés un matériau de joint d’étanchéité pour canalisation ou une bande
de Teflon sur 1 tour 1/2.

Le matériau de joint d’étanchéité utilisé doit être résistant à l’action des gaz de pétrole liquéfié.

Branchez l’alimentation en gaz sur votre sèche-linge.

Un raccord supplémentaire est requis pour relier l’extrémité filetée femelle 1,9 cm du raccord flexible à
l’extrémité filetée mâle de 1 cm du sèche-linge.
Serrez fermement les raccords de la conduite de gaz.
Ouvrez l’arrivée du gaz. Confirmez l’absence de fuite de gaz au niveau des raccords, à l’aide d’une
solution savonneuse.
Si des bulles apparaissent, resserrez les raccords et recommencez le test.
N’utilisez JAMAIS de flamme nue pour rechercher les fuites de gaz.

Branchements à 3 FILS

1. Desserrez ou retirez la vis centrale du bornier.

2. Reliez le fil neutre (blanc ou central) du cordon d’alimentation à la borne à vis argentée

centrale du bornier. Serrez la vis.

3. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.

4. Serrez les vis de décharge de tension.

5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-

linge.
Maintenez le cache en place à l’aide d’une vis.

1. Connecteur de terre externe

2. Fil de terre neutre (vert/jaune)

3. Vis centrale argentée du bornier

4. Fil neutre (blanc ou central)

5. Réducteur de tension 1,9 cm homologué UL

Lors de la conversion d’un système électrique à 4 fils en système électrique à 3 fils, le
conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du
sèche-linge à la terre sur le conducteur neutre.

installation du sèche-linge

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 16 2008-08-27 ¿ÀÀü 11:59:46

Installation du sèche-linge _17

Branchements à 4 FILS

1. Retirez la vis centrale du bornier.

2. Reliez le fil de terre (vert ou sans habillage) du cordon d’alimentation au conducteur à vis de

terre externe.

3. Branchez le fil neutre (blanc ou central) du cordon d’alimentation et le fil de terre de l’appareil

(vert à rayures jaunes) sous la vis centrale du bornier.

4. Reliez les autres fils aux bornes à vis extérieures. Serrez les vis.

5. Serrez les vis de décharge de tension.

6. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-

linge.
Maintenez le cache en place à l’aide d’une vis.

1. Connecteur de terre externe

2. Fil vert ou en cuivre nu du cordon d’alimentation

3. Réducteur de tension 1,9 cm homologué UL

4. Vis centrale argentée du bornier

5. Fil de terre (vert/jaune)

6. Fil neutre (blanc ou central)

7. À l’aide d’un niveau, contrôlez la position du sèche-linge et réglez les pieds si nécessaire.

8. Profitez-en pour vérifier que tous les branchements gaz (sur les versions au gaz), évacuation

et électricité ont été correctement effectués. Branchez le sèche-linge et vérifiez qu’il fonctionne
correctement en vous servant de la liste de contrôle ci-dessous.

9. (MODELES AU GAZ UNIQUEMENT - DV428AG*)

Il est possible que le brûleur ne s’allume pas immédiatement si de l’air est présent dans la conduite
de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s’allume pas
dans un délai de 5 minutes, éteignez le sèche-linge et attendez pendant 5 minutes. Assurez-vous que
le robinet d’alimentation en gaz du sèche-linge est ouvert. Pour vérifier l’allumage du gaz, contrôlez
l’émission de chaleur au niveau de l’évacuation.

LISTE DE CONTRÔLE FINAL POUR L’INSTALLATION

 Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
 Les conduites d’évacuation sont installées et les joints maintenus par du ruban adhésif.
 AUCUN conduit flexible en plastique n’est utilisé.
 Le matériel d’évacuation est en métal rigide ou en métal flexible avec parois rigides.
 Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
 Modèles au gaz : l’arrivée de gaz est ouverte et aucune fuite de gaz n’est détectée.
 Allumez votre sèche-linge pour vérifier qu’il fonctionne bien, puis éteignez-le.

01 Installation du sèche-linge

DV428AEL-02632A-01_CFR.indd 17 2008-08-27 ¿ÀÀü 11:59:47

18_ Installation du sèche-linge

CONSEILS POUR L’ÉVACUATION DU SÈCHE-LINGE

Les conduits en plastique ou non métalliques représentent un danger potentiel d’incendie.

1. Assurez-vous que le sèche-linge a été installé de manière à

ce que l’évacuation de l’air se fasse sans problème.

2. Utilisez un conduit d’évacuation métallique rigide de

10,2 cm. Scellez tous les joints à l’aide d’un ruban adhésif, y
compris au niveau du sèche-linge.
N’utilisez jamais de vis, qui entraînent l’accumulation de
peluches.

3. Faites en sorte que les conduits soient aussi droits que

possible.

4. Nettoyez tous les anciens conduits avant d’installer votre

nouveau sèche-linge.
Vérifiez que le clapet d’air s’ouvre et se ferme sans
problème.
Inspectez et nettoyez le système d’évacuation une fois par
an.

Ne laissez pas un système d’évacuation de mauvaise qualité ralentir le
séchage ! Evitez les situations suivantes :

1. Utilisation d’un système d’évacuation de mauvaise

qualité.

2. Utilisation d’un conduit flexible en plastique, aux

parois fines ou non métallique.

3. Utilisation de conduits inutilement longs, dotés de

nombreux coudes.

4. Utilisation de conduits et d’évents bouchés ou

écrasés.

installation du sèche-linge

AVERTISSEMENT

1 2

3 4

DV428AEL-02632A-01_CFR.indd 18 2008-08-27 ¿ÀÀü 11:59:48

Installation du sèche-linge _19

INVERSION DU HUBLOT

1. Débranchez le cordon

d’alimentation.

2. Retirez les deux vis de la

charnière du hublot.

3. Soulevez le hublot et

retirez-le du sèche-linge.

7. Remontez les vis noires

dans les autres trous.

4. Retirez les deux vis sur

le côté opposé de la
charnière du hublot.

8. Placez le hublot de l’autre

côté et refixez-le sur le
sèche-linge.

5. Retirez les deux vis du

dispositif de fermeture.

9. Remontez le dispositif de

fermeture.

6. Retirez une vis noire de la

charnière du hublot.

10. Remontez les vis dans les

trous restant.

01 Installation du sèche-linge

DV428AEL-02632A-01_CFR.indd 19 2008-08-27 ¿ÀÀü 11:59:50

20_ Instructions et conseils d’utilisation

instructions et conseils
d’utilisation

PRÉSENTATION DU PANNEAU DE COMMANDE

Sélecteur de
programme

P

our choisir un cycle, positionnez le sélecteur sur le programme de votre choix.
Un voyant s’allume à côté du programme choisi. Les programmes Normal,
Heavy Duty, Towels, Perm Press et Delicates sont des cycles fonctionnant avec
détecteur de séchage (Sensor Dry).
La fonction Sensor Dry détecte automatiquement le degré d’humidité du linge et éteint
le sèche-linge une fois le niveau souhaité atteint (très sec à légèrement humide).

Normal

(Nomale)

: programme utilisé pour sécher le linge

en coton, les sous-

vêtements et le linge de table.

Heavy Duty

(Trés sale)

: programme utilisé pour sécher à température élevée

des tissus épais, tels que

les jeans, le velours côtelé ou les vêtements de travail.

Towels (Serviettes) : programme utilisé pour sécher les serviettes de bain.
Perm Press (Perm Press) : programme utilisé pour le séchage automatique des

tissus infroissables en coton, synthétique et lainage. Il a un effet anti-froissage car
il rallonge le cycle de refroidissement en fin de programme.
Delicates (Délicats) : programme conçu pour le séchage à basse température
des articles fragiles.
Sanitize (Stérilisation) : p

rogramme utilisé pour stériliser le linge en appliquant
une température élevée, qui pénètre jusqu’au cœur du tissu lors du cycle de
séchage. Ce programme est idéal pour stériliser literie et rideaux.

Time Dry (

Durée de séchage

) : fonction permettant de sélectionner la durée

souhaitée

pour le cycle, en minutes.
Placez la molette du sélecteur de programme sur Time Dry, puis appuyez sur
la flèche vers le haut Adjust Time (Réglage de durée) pour définir la durée du
séchage.
Appuyez plusieurs fois sur la flèche pour faire défiler les différents paramètres.
Air Fluff (Air froid) : programme qui fait tourner le linge à la température ambiante
de la pièce.

Quick Dry (Séchage rapide)

: cycle de séchage de 30 minutes.

Freshen up (Rafraîchir)

: ce programme permet de détruire les odeurs et de

rafraîchir les vêtements.

Wrinkle Release (Antifroissage)

: ce programme permet de défroisser les
vêtements propres, secs et légèrement froissés (ex. : vêtements provenant d’une
armoire, d’une valise ou du sèche-linge). Le programme Wrinkle Release (Anti­froissage) s’utilise à toutes les températures.

Une surcharge du sèche-linge peut entraîner une baisse des performances.

1

5

4

3

7

1

2

7

8

9

6

DV428AEL-02632A-01_CFR.indd 20 2008-08-27 ¿ÀÀü 11:59:50

Instructions et conseils d’utilisation _21

Ecran à
affichage
numérique

La fenêtre d’affichage indique la durée restante estimée pour le programme,
après activation du bouton Start/Pause (Démarrer/Pause).

Cette durée

estimée peut varier à mesure que le programme avance.
Le voyant Drying (Séchage) s’allume et reste allumé jusqu’à la fin du programme.
Lorsque le sèche-linge entre en phase de refroidissement, le voyant Cooling s’allume.
Lorsque le sèche-linge entre en phase de rotation anti-froissage, le voyant

Wrinkle Prevent

s’allume.

Lorsque le programme est terminé, la mention « END » (Fin) s’affiche sur l’écran,
jusqu’à ce que vous ouvriez le hublot du sèche-linge ou que vous appuyiez sur le
bouton Power (Marche/Arrêt).

Si votre sèche-linge est en pause pendant un programme, les voyants clignotent
jusqu’à ce que vous appuyiez sur Start/Pause.

Bouton Dry
Level (Niveau de
séchage)

P

our sélectionner le niveau de séchage en mode Normal, Heavy Duty ou avec
les autres programmes Sensor Dry, appuyez sur le bouton Dry Level. Un voyant
s’allume à côté du niveau de séchage souhaité.

Appuyez plusieurs fois sur ce bouton pour faire défiler les différents paramètres.
Pour obtenir un séchage parfait sur des volumes de linge plus importants, vous
pouvez utiliser les paramètres Very Dry (Très sec) ou More Dry (Plus sec).

Le paramètre Less Dry (Moins sec) convient mieux aux tissus légers ou
pour

faire disparaître les traces d’humidité des vêtements en fin de programme.
Le paramètre Damp Dry (Humide) a été conçu pour sécher partiellement le linge.
Utilisez-le pour les articles qui doivent finir de sécher à plat ou en suspension.

Bouton Temp.
(Température)

A

ppuyez sur le bouton Temp. pour sélectionner la température appropriée en
fonction de la charge de linge. Un voyant s’allume à côté de la température
souhaitée. Appuyez plusieurs fois sur le bouton pour faire défiler les différents
paramètres.

High (Elevée) : pour le linge en coton résistant ou portant l’étiquette Séchage en
machine autorisé.

Medium (Moyenne) : pour les tissus infroissables, le synthétique, les cotons légers
et le linge portant l’étiquette Séchage en machine température moyenne.

Medium Low (Moyenne – Basse) : pour les tissus synthétiques et les
lainages lavables, supportant

un séchage en machine, mais à température entre

moyenne et basse.
Low (Basse) : pour les articles sensibles à la chaleur, dont l’étiquette indique

Séchage en machine froid ou tiède.
Extra Low (Très basse) : séchage à la plus basse température possible.

Bouton Time
(Durée)

Ce bouton vous permet de définir la durée de cycle, lorsque vous utilisez des
programmes en séchage manuel (Manual Dry).

Lors d’un programme Sensor Dry (Détecteur de séchage), le voyant de durée est
éteint car le temps de séchage est déterminé par le niveau d’humidité.

Bouton Signal

Un signal sonore retentit à la fin du programme.
Lorsque l’option Wrinkle Prevent (Anti-froissage) est activée, le signal retentit par

intermittence.
Vous pouvez régler le volume de ce signal sonore ou le désactiver en appuyant

sur le bouton Signal.
Appuyez plusieurs fois sur le bouton pour faire défiler les différents paramètres.

02 Instructions et conseils d’utilisation

6

4

3

2

5

DV428AEL-02632A-01_CFR.indd 21 2008-08-27 ¿ÀÀü 11:59:51

22_ Instructions et conseils d’utilisation

Option Select
Cycle (Sélection
de cycle)

A

djust Time

(Réglage de durée) : vous pouvez augmenter ou diminuer la

durée de séchage automatiquement préconfigurée pour les programmes
Manual Dry (Time Dry, Quick Dry ou Air Fluff).

Pour ce faire, appuyez sur la flèche Adjust Time (Réglage de durée) vers le haut
ou vers le bas, jusqu’à ce que la durée souhaitée s’affiche.

Wrinkle Prevent (Anti-froissage) :cette

fonction effectue 90 minutes de
rotation intermittente à froid, à la fin du programme, pour éviter que le linge se
froisse. Appuyez sur le bouton Wrinkle Prevent pour activer cette fonction.

Le voyant situé au-dessus du bouton s’allume lorsque la fonction Wrinkle Prevent
est sélectionnée.

Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche­linge pendant le cycle Wrinkle Prevent.

My Cycle (Mon programme) : choisissez le programme, la température, le niveau
de séchage, etc. que vous préférez (voir page 22 pour plus d’informations).

Rack Dry (Séchage sur grille) : cette option est disponible en mode Time Dry.
La seule température disponible est Extra Low (Très basse) (voir page 23 pour
plus d’informations).

Mixed Load Bell (Charge mixte) : cette alarme avertit l’utilisateur lorsque le
niveau de séchage « légèrement humide » (séchage à 80 %) est atteint, lorsque
la charge contient différents types d’articles. L’alarme dure cinq (5) secondes et le
cycle ne s’interrompt pas.

C

ette fonction est disponible uniquement en mode Sensor Dry. Les niveaux de
séchage possibles sont Normal Dry (Séchage normal), More Dry (Plus sec) et Very
Dry (Très sec).

Bouton
Start/Pause
(Démarrer/
Pause)

Appuyez sur ce bouton pour interrompre et relancer les programmes.

Bouton Power
(Marche/Arrêt)

Appuyez une fois sur ce bouton pour mettre le sèche-linge en marche.
Réappuyez dessus pour l’éteindre. Si le sèche-linge reste allumé pendant plus de
10 minutes sans qu’aucun bouton ne soit actionné, il s’éteint automatiquement.

SÉCURITÉ ENFANT

Cette fonction empêche les enfants de jouer avec le sèche-linge.

Activation/Désactivation

Si vous souhaitez activer ou désactiver la fonction Child Lock (Sécurité enfant), appuyez
simultanément sur les boutons Time et Signal pendant 3 secondes.

Activation :

1. Vous pouvez activer cette fonction alors que le sèche-linge fonctionne.

2. Lorsque la sécurité enfant est activée, aucun bouton ne peut-être utilisé à l’exception du

bouton d’alimentation (Power). Pour utiliser les autres boutons, vous devez désactiver la
fonction de sécurité enfant.

3. Le voyant Child Lock s’allume.

1. Si le sèche-linge est remis en marche, la sécurité enfant reste activée.

2. Pour la désactiver, observez les instructions ci-dessus.

Si les boutons, à l’exception du bouton Power, ne répondent pas, vérifiez le voyant Child Lock.

instructions et conseils
d’utilisation

7

8

9

DV428AEL-02632A-01_CFR.indd 22 2008-08-27 ¿ÀÀü 11:59:51

Instructions et conseils d’utilisation _23

ECLAIRAGE DU TAMBOUR

Cette fonction permet d’éclairer le tambour lorsque le sèche-linge est en marche.

Activation/Désactivation

Si vous souhaitez activer ou désactiver l’éclairage du tambour, appuyez simultanément sur les
boutons Dry Level et Temp. pendant 3 secondes.

Vous pouvez activer/désactiver cette fonction à tout moment, que le sèche-linge soit en
cours de cycle ou non.
Si vous ne désactivez pas l’éclairage du tambour dans les 4 minutes suivant son activation,
celui-ci s’éteindra automatiquement.

MODIFICATION DE LA LANGUE

Vous pouvez modifier la langue d’affichage de l’écran. Les langues disponibles sont l’anglais, le français et
l’espagnol.

Maintenez les touches Rack Dry et Wrinkle Prevent enfoncées pendant 3 secondes jusqu’à ce que l’écran
change. Sélectionnez ensuite la langue de votre choix en appuyant sur le bouton Signal.

Une fois définie, la langue choisie reste en mémoire, même lorsque le sèche-linge est éteint ou débranché.

MY CYCLE (MON PROGRAMME)

Cette fonction vous permet d’activer votre programme personnalisé comprenant le réglage des options Dry
Level (Niveau de séchage), Temp. (Température), Time (Durée), etc.

En appuyant sur le bouton My Cycle, vous activez les réglages définis lors du précédent mode My Cycle.
(Par défaut : programme Normal)
Si le mode My Cycle est activé, le voyant correspondant s’allume.
Vous pouvez sélectionner toutes les options en mode My Cycle, comme suit.

1. Sélectionnez le programme souhaité à l’aide du sélecteur de programme.

2. Définissez ensuite les options de votre choix.

Chaque programme possède ses propres options par défaut, programmées automatiquement.
Pour afficher la liste des options par défaut, consultez la page F-3.

3. Une fois la configuration terminée, vous pouvez lancer le programme My Cycle en appuyant sur

le bouton Start/Pause en mode My Cycle. Le programme et les options que vous sélectionnez
s’afficheront la prochaine fois que vous sélectionnerez My Cycle.

Vous pouvez modifier la configuration du programme My Cycle en répétant la procédure indiquée ci­dessus.
La dernière configuration définie s’affichera la prochaine fois que vous utiliserez le programme My
Cycle.

02 Instructions et conseils d’utilisation

DV428AEL-02632A-01_CFR.indd 23 2008-08-27 ¿ÀÀü 11:59:51

24_ Instructions et conseils d’utilisation

instructions et conseils
d’utilisation

SUPPORT DE SÉCHAGE

Installation du support de séchage

1. Ouvrez le hublot du sèche-linge.

2. Placez le support de séchage dans le tambour en encastrant les deux pieds arrière dans les

orifices prévus à cet effet, au niveau de la paroi arrière du sèche-linge.

3. Placez le bord avant du support de séchage en haut du filtre à peluches.

4. Posez les articles à sécher sur le support en laissant suffisamment d’espace entre eux de

manière à ce que l’air puisse circuler correctement.

5. Fermez le hublot du sèche-linge.

6. Utilisez le programme Time Dry (Temps de séchage). Sélectionnez la durée en fonction de

l’humidité et du poids du linge. Mettez le sèche-linge en marche. Il peut être nécessaire de
réinitialiser le minuteur si la durée de séchage doit être prolongée.

ARTICLES TEMPERATURE CONSEILLEE

Pulls lavables
(mettre en forme et poser à plat sur le

support)

Séchage à chaud (température très basse)

Peluches
(remplies de fibres coton ou polyester)

Séchage à chaud (température très basse)

Peluches
(remplies de mousse ou de caoutchouc)

Séchage à froid

Oreillers à base de caoutchouc mousse Séchage à froid

Baskets Séchage à froid

Sécher à chaud des articles en plastique, en caoutchouc ou en caoutchouc mousse peut
endommager l’article et engendrer un risque d’incendie.

AVERTISSEMENT

DV428AEL-02632A-01_CFR.indd 24 2008-08-27 ¿ÀÀü 11:59:51

Instructions et conseils d’utilisation _25

NETTOYAGE DU FILTRE À PELUCHES

• Après chaque séchage.

• Pour réduire la durée de séchage.

• Pour un meilleur rendement énergétique.

Ne faites pas fonctionner le sèche-linge si le filtre à peluches n’est pas remis en place.

CHARGEMENT DU SÈCHE-LINGE

• N’introduisez qu’une seule charge de linge lavé à la fois dans votre sèche-linge.

• Un mélange de textiles épais et légers séchera différemment. Par conséquent, les textiles légers

risquent d’être secs alors que les textiles épais seront encore humides, à la fin du programme de
séchage.

• Ajoutez un ou plusieurs articles similaires dans votre sèche-linge lorsque seul un ou deux articles ont

besoin d’être séchés.
Ceci améliore l’action du tambour et l’efficacité du séchage.

• Une surcharge de linge réduit l’action du tambour et induit un séchage non uniforme, ainsi qu’un

froissage excessif de certains tissus.

MISE EN ROUTE

1. Chargez votre sèche-linge sans tasser le linge. Surtout, NE le surchargez PAS.

2. Fermez le hublot.

3. Sélectionnez le programme et les options appropriés en fonction de la charge de linge (voir pages 20 et

21).

4. Appuyez sur le bouton Start/Pause.

5. Le voyant du sèche-linge s’allume.

6. Une estimation de la durée du programme apparaît sur l’écran.

La durée peut varier afin de mieux indiquer le temps de séchage restant pour le programme.

• Une fois le cycle terminé, le voyant Door Lock de verrouillage du hublot s’éteint et le message

« End » (Fin) apparaît à l’écran.

• Appuyer sur le bouton Power annule le programme et arrête le sèche-linge.

• Les voyants Drying (Séchage), Cooling (Refroidissement) et Wrinkle Prevent (Anti-froissage)

s’allument lorsque le programme entame ces cycles de séchage.

02 Instructions et conseils d’utilisation

DV428AEL-02632A-01_CFR.indd 25 2008-08-27 ¿ÀÀü 11:59:52

26_ Entretien et nettoyage

entretien et nettoyage

PANNEAU DE COMMANDE

Nettoyez le panneau de commande avec un chiffon doux et humide. N’utilisez pas de produits abrasifs.
Ne vaporisez aucun produit d’entretien directement sur le panneau de commande.
Certains détachants pour tissu peuvent endommager le revêtement du panneau de commande.
Appliquez donc ces produits à l’écart de votre sèche-linge et essuyez immédiatement toute éclaboussure

ou vaporisation en excès.

TAMBOUR

Retirez les taches de crayon, d’encre ou de teinture (sur les articles neufs comme les serviettes ou les
jeans), à l’aide d’un détachant universel.

Frottez ensuite avec une vieille serviette ou un chiffon, pour retirer toute substance en excès (tache ou
détachant).

Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient
pas salir le reste du linge.

TAMBOUR EN ACIER INOXYDABLE

Pour nettoyer un tambour en acier inoxydable, utilisez un chiffon humide imprégné d’une détergent doux et
non abrasif adapté aux surfaces en acier inoxydable.

Retirez les résidus de détergent et essuyez avec un chiffon propre.

EXTÉRIEUR DU SÈCHE-LINGE

Nettoyez avec un chiffon doux et humide. N’utilisez pas de produits abrasifs.
Protégez la surface des objets pointus.
Ne posez pas d’objets lourds (ex. : baril de lessive) ou aiguisés sur le sèche-linge. Utilisez le support prévu à

cet effet ou une boîte de rangement.
Ceci risquerait de rayer ou d’endommager le capot supérieur du sèche-linge.
Les faces du sèche-linge étant lisses et brillantes, elles sont sensibles aux rayures et aux coups.
Évitez de les endommager lorsque vous utilisez le sèche-linge.

SYSTÈME D’ÉVACUATION DU SÈCHE-LINGE

Vous devez l’inspecter et le nettoyer une fois par an pour garantir des performances optimales.
Nettoyez l’extérieur de la hotte plus fréquemment pour garantir son bon fonctionnement.

DV428AEL-02632A-01_CFR.indd 26 2008-08-27 ¿ÀÀü 11:59:52

Conseils d’entretien du linge _27

conseils d’entretien du linge

Respectez les symboles textiles ou les consignes du fabricant concernant le
séchage des articles spéciaux. Si aucun symbole textile n’est fourni, observez
les consignes suivantes.

Couvre-lits et couettes

• Observez les symboles de l’étiquette ou sélectionnez le programme

de séchage Normal et la température High (Elevée)

• Vérifiez que l’article est complètement sec avant de l’utiliser ou de le

ranger.

• Il est parfois nécessaire de repositionner l’article dans le sèche-linge

pour assurer un séchage homogène.

Couvertures

• Sélectionnez le programme Normal et ne séchez qu’une couverture

à la fois pour garantir un séchage optimal.

• Vérifiez que l’article est complètement sec avant de l’utiliser ou de le

ranger.

Rideaux et tentures

• Sélectionnez le programme Perm Press (Infroissable) et la

température Low (Basse) ou Extra Low (Très basse) pour réduire le
froissage.

• Séchez ce type de linge par petits volumes pour obtenir de meilleurs

résultats et sortez-le dès que possible.

Couches en tissu

• Sélectionnez le programme Normal et la température High (Elevée)

pour les couches en tissu ouaté et duveteux.

Articles garnis de duvet
(vestes, sacs de couchage,
couettes, etc.)

• Sélectionnez le programme Normal et la température Low (Basse) ou

Extra Low (Très basse).

• Ajouter une ou deux serviettes de bain sèches pour accélérer le

séchage et absorber l’humidité.

Caoutchouc mousse (tapis,
peluches, épaulettes, etc.)

• Ne séchez PAS ces articles à chaud. Servez-vous du programme Air

Fluff (A froid).

• AVERTISSEMENT : sécher un article à base de caoutchouc à chaud

risque de l’endommager ou de provoquer un incendie.

Oreillers

• Sélectionnez le programme Normal.

• Ajoutez deux serviettes sèches et une paire de baskets propres pour

favoriser l’action du tambour et dé-pelucher l’article.

• NE séchez PAS des oreillers à base de capoc ou de mousse dans le

sèche-linge. Servez-vous du programme Air Fluff (A froid).

Plastiques (rideaux de
douche, bâches, etc.)

• Sélectionnez le programme Air Fluff (A froid) ou Time Dry (Temps de

séchage) et la température Low (Basse) ou Extra Low (Très basse),
en fonction des symboles figurant sur l’étiquette.

ARTICLES A NE PAS SECHER DANS LE SECHE-LINGE :

• Articles en fibre de verre (rideaux, tentures, etc.).

• Lainages, sauf indication contraire sur l’étiquette.

• Articles imprégnés d’huile végétale ou alimentaire.

03 Conseils d’entretien du linge

DV428AEL-02632A-01_CFR.indd 27 2008-08-27 ¿ÀÀü 11:59:52

28_ Dépannage

dépannage

VÉRIFIEZ LES POINTS SUIVANTS SI VOTRE SÈCHE-LINGE...

PROBLEME SOLUTION

Ne fonctionne pas
correctement.

• Assurez-vous que le hublot est bien fermé.

• Vérifiez que le cordon d’alimentation est branché sur une prise

électrique opérationnelle.

• Vérifiez le disjoncteur et les fusibles de votre domicile.

• Appuyez de nouveau sur le bouton Start/Pause (Démarrage/Pause)

en cas d’ouverture du hublot en cours de programme.

Ne chauffe pas.

• Vérifiez le disjoncteur et les fusibles de votre domicile.

• Sélectionnez une autre température que Air Fluff (A froid).

• Sur un sèche-linge à gaz, vérifiez que l’alimentation en gaz est

ouverte.

• Nettoyez le filtre à peluches et le conduit d’évacuation.

• Le sèche-linge est peut-être en phase de refroidissement du

programme.

Ne sèche pas.

• Vérifiez tous les points susmentionnés, plus...

• Vérifiez que la hotte extérieure peut s’ouvrir et se fermer sans

problème.

• Vérifiez que des peluches ne se sont pas accumulées dans le

système d’évacuation. Le conduit doit être inspecté et nettoyé une
fois par an.

• Utilisez un conduit d’évacuation métallique rigide de 10,2 cm.

• Evitez de surcharger le tambour 1 charge de linge lavé = 1 charge de

linge à sécher.

• Triez les articles : légers d’un côté, épais de l’autre.

• Il est parfois nécessaire de repositionner dans le sèche-linge les

articles volumineux, comme les couvertures ou les couettes, pour
assurer un séchage homogène.

• Vérifiez que le lave-linge essore correctement le linge pour évacuer la

quantité d’eau adéquate.

• La charge de linge est peut-être insuffisante pour que l’action du

tambour soit efficace. Ajoutez quelques serviettes.

Fait du bruit.

• Vérifiez le linge à la recherche de pièces de monnaie, de boutons

décousus, de clous, etc. Retirez aussitôt ces objets.

• Il est normal d’entendre la mise en marche et l’arrêt du robinet de gaz

du sèche-linge (le cas échéant) ou du système de chauffage, tout au
long du programme de séchage.

• Vérifiez que le sèche-linge est correctement surélevé, comme indiqué

dans les instructions d’installation.

• Il est normal que le sèche-linge émette un « bourdonnement », du fait

de la grande vitesse de déplacement de l’air à travers le tambour du
sèche-linge et le système d’évacuation.

DV428AEL-02632A-01_CFR.indd 28 2008-08-27 ¿ÀÀü 11:59:52

Dépannage _29

PROBLEME SOLUTION

Ne sèche pas le linge
uniformément.

• Les coutures, les poches et les autres zones épaisses peuvent ne pas

sécher complètement alors que le reste du linge a atteint le niveau
de séchage sélectionné. Cette situation est normale. Sélectionnez le
programme Very Dry (Très sec), au besoin.

• Si vous séchez un article épais avec une charge de textile léger, par

exemple une serviette de toilette avec des draps, il est possible que
l’article ne soit pas complètement sec lorsque le reste du linge atteint
le niveau de séchage souhaité. Triez les articles, légers d’un côté,
épais de l’autre, pour obtenir des résultats de séchage homogènes.

Dégage une odeur.

• Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent

entrer dans le sèche-linge via l’air ambiant de la pièce. Cette situation
est normale puisque le sèche-linge aspire l’air de la pièce, le chauffe,
l’introduit dans le tambour, puis l’éjecte à l’extérieur.

• Lorsque ces odeurs persistent dans l’air, aérez longuement la pièce

avant d’utiliser le sèche-linge.

S’arrête avant que le linge
ne soit sec.

• Il n’y a pas assez de linge dans le sèche-linge. Ajoutez du linge ou

quelques serviettes et relancez le programme.

• Il y a trop de linge dans le sèche-linge. Retirez du linge et relancez le

sèche-linge.

Les vêtements sont
pelucheux.

• Assurez-vous que le filtre est propre avant chaque cycle. Sur les

charges produisant beaucoup de peluches, il peut être nécessaire de
nettoyer le filtre en cours de cycle.

• Certains tissus produisent une grande quantité de peluches (par

exemple, les serviettes en coton). Ces articles doivent être séchés
séparément des tissus qui attirent particulièrement les peluches
(comme un pantalon en velours)

• Si la quantité de linge lavé est trop importante, séparez la charge en

deux pour le séchage.

• Vérifiez soigneusement les poches de vêtement avant le lavage et le

séchage.

Les vêtements sont
encore froissés après le
programme Wrinkle-Care.

• Chargez entre 1 et 4 articles pour plus d’efficacité.

• Chargez moins de vêtements et de préférence des articles similaires.

Les vêtements gardent une
odeur après le programme
Refresh.

• Les tissus présentant une odeur forte doivent être lavés selon un

cycle normal.

05 Dépannage

DV428AEL-02632A-01_CFR.indd 29 2008-08-27 ¿ÀÀü 11:59:52

30_ Dépannage

dépannage

CODES SYSTÈME

Des codes système s’affichent parfois pour vous permettre de mieux comprendre le problème rencontré
par le sèche-linge.

AFFICHAGE DE L’ERREUR AFFICHAGE DE LA SOLUTION

Pour tout autre code non répertorié ici, appelez le 1-800-726-7864 (1-800-SAMSUNG)

DV428AEL-02632A-01_CFR.indd 30 2008-08-27 ¿ÀÀü 11:59:57

Annexe _31

annexe

TABLEAU DES SYMBOLES TEXTILES

Les symboles suivants fournissent des conseils d’entretien des vêtements. Les étiquettes d’entretien des
vêtements incluent les symboles de lavage, de blanchiment, de séchage, de repassage et de nettoyage à
sec, le cas échéant. L’utilisation de symboles garantit la cohérence des informations entre les fabricants de
vêtements (articles domestiques ou importés). Respectez ces symboles textile pour optimiser la durée de
vie de votre linge et limiter les problèmes de lavage.

Lavage Instructions spéciales Blanchiment

Normal

Séchage en suspension Ne pas laver

Infroissable / Anti­froissage

Séchage sans essorage Ne pas tordre

Lavage délicat

Séchage à plat Pas de blanchiment

Lavage à la main

Température

Pas de séchage
machine

Température de l’eau**

Elevée

Pas de vapeur

Chaud

Moyenne Pas de repassage

Tiède Basse

Nettoyage à sec

Froid Toutes températures Nettoyage à sec autorisé

Blanchiment

Ni air, ni chaleur

Pas de nettoyage à sec

Blanchiment (tout type,
au besoin)

Température fer ou vapeur

Séchage en suspension

Blanchiment sans chlore
(non décolorant)

Blanchiment (au besoin)

Elevée

Séchage sans essorage

Programme de séchage
machine

Moyenne Séchage à plat

Normal

Basse

Infroissable / Anti­froissage

Délicat

** Les symboles par point représentent la température appropriée de l’eau de lavage pour divers articles.
Les plages de températures sont les suivantes : Chaud (41 à 52 °C), Tiède (29 à 41 °C) et Froid (16 à
29 °C). La température de l’eau de lavage doit être d’au moins 16 °C pour activer la lessive et obtenir un
lavage efficace.

05 Annexe

DV428AEL-02632A-01_CFR.indd 31 2008-08-27 ¿ÀÀü 11:59:57

32_ Annexe

PROTECTION DE L’ENVIRONNEMENT

Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter
les normes locales en matière de mise au rebut. Coupez le cordon d’alimentation de façon à ce que
l’appareil ne puisse pas être raccordé à une source électrique. Démontez le hublot afin que des animaux et
des enfants ne se retrouvent pas piégés à l’intérieur de l’appareil.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à la norme UL2158.

CARACTÉRISTIQUES TECHNIQUES

TYPE SECHE-LINGE A CHARGEMENT FRONTAL

DIMENSIONS

Légende Centimètres Légende Centimètres

A. Hauteur

39” (99.1)

C. Profondeur,
hublot ouvert

à 90°

49” (124.5)

B. Largeur

27” (68.6)

D. Profondeur

30.25” (77.0)

POIDS

54,76 kg

PUISSANCE DE
CHAUFFE

5 300 W

CONSOMMATION

A FROID

268 W

CHAUFFAGE

5 445 W

annexe

A

B

C

D

DV428AEL-02632A-01_CFR.indd 32 2008-08-27 ¿ÀÈÄ 12:00:02

Annexe _33

TABLEAU DES PROGRAMMES

Programme

Valeur par défaut Séchage Refroidissement

Anti-

froissage

Température

Niveau de

séchage

Durée Durée Durée Durée

Détecteur

de séchage

Normale

Elevée

(Moyenne)

Séchage

normal

44 min. 39 min. 5 min. 90 min.

Trés sale

Elevée

(Aucun

changement)

Séchage

normal

60 min. 55 min. 5 min. 90 min.

Serviettes

Elevée

(Moyenne)

Séchage

normal

52 min. 47 min. 5 min. 90 min.

Perm Press

Moyenne

(Aucun

changement)

Séchage

normal

34 min. 24 min. 10 min. 90 min.

Délicats

Basse

(Aucun

changement)

Séchage

normal

29 min. 24 min. 5 min. 90 min.

Stérilisation

Elevée

(Aucun

changement)

Très sec

60 min. 55 min. 5 min. 90 min.

Séchage

manuel

Durée de

séchage

Elevée - 40 min. 35 min. 5 min. 90 min.

Air froid

Aucun

changement

- 20 min. - 20 min. 90 min.

Séchage

rapide

Elevée - 30 min. 25 min. 5 min. 90 min.

Rafraîchir

Elevée

(Aucun

changement)

- 15 min. 14 min. 1 min. 90 min.

Antifroissage

Moyenne

(Aucun

changement)

- 20 min. 27 min. 3 min. 90 min.

06 Annexe

DV428AEL-02632A-01_CFR.indd 33 2008-08-27 ¿ÀÈÄ 12:00:02

34_ Garantie

garantie

SECHE-LINGE SAMSUNG
GARANTIE LIMITEE A L’ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS CANADA, INC.
(SAMSUNG) et livré neuf, dans son emballage d’origine à l’acheteur initial, est garanti par SAMSUNG contre
tout défaut de fabrication relatif aux matériaux et à la qualité d’exécution, pour une période de garantie
limitée de :

Un (1) an (pièces et main d’oeuvre)

Cette garantie limitée prend effet à la date originale d’achat. Elle ne s’applique qu’aux produits achetés et
utilisés aux Canada.
Pour bénéficier de la garantie en cas de problème, l’acheteur doit contacter SAMSUNG afin de déterminer
précisément le problème et connaître les procédures de maintenance.
Les opérations de maintenance sous garantie ne peuvent être réalisées que par un centre de service agréé
SAMSUNG.
La facture d’achat datée originale doit être présentée sur demande comme preuve d’achat à SAMSUNG ou
au centre de service agréé SAMSUNG.
SAMSUNG s’engage à assurer un service de réparation gratuit à domicile pendant la période de garantie.
Ce service est soumis à disponibilité sur le territoire Canada.
Le service de réparation à domicile n’est pas disponible dans toutes les zones géographiques.
Pour bénéficier du service de réparation à domicile, le produit doit se trouver dans un endroit dégagé et
accessible au technicien.
Si ce service n’est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour
du produit vers un centre de service agréé.
SAMSUNG s’engage à réparer, remplacer ou rembourser le produit, selon sa convenance, et gratuitement
comme stipulé ci-après, avec des pièces ou produits neufs ou reconditionnés s’il s’avère défectueux, au
cours de la période de garantie limitée spécifiée ci-dessus.
Tous les produits ou pièces remplacés deviennent la propriété de SAMSUNG et doivent être renvoyés à
SAMSUNG.
Les pièces de rechange et les produits sont couverts pour la période restante de garantie ou quatre-vingt­dix (90) jours, si la période de garantie est inférieure à 90 jours.

La garantie limitée couvre les défauts de fabrication relatifs aux matériaux et à la qualité d’exécution
survenus dans le cadre d’une utilisation normale et non commerciale du produit et ne s’applique pas aux
conditions suivantes : dégâts survenus lors de l’expédition, de la livraison et de l’installation ; applications
et utilisations incorrectes du produit ; produits ou numéros de série altérés ; dégâts esthétiques ou de
finition extérieure ; accidents, abus, négligence, dégâts occasionnés par le feu, l’eau, la foudre ou toute
autre catastrophe naturelle ; utilisation de produits, d’équipements, de systèmes, d’utilitaires, de services,
de pièces, de fournitures, d’accessoires, d’applications, d’installations, de réparations, de câbles externes
ou de connecteurs non fournis ou agréés par SAMSUNG et entraînant des dommages ou des problèmes
de maintenance au niveau du produit ; tension de ligne extérieure incorrecte et variations ou augmentations
de tension ; réglages effectués par le client et non-respect des instructions d’utilisation ou de nettoyage,
d’entretien et environnementales couvertes, telles que spécifiées dans le manuel d’utilisation ; retrait et
réinstallation du produit ; problèmes causés par des nuisibles.

Cette garantie limitée ne couvre pas les problèmes résultant d’un courant, d’une tension ou d’une
alimentation électrique incorrect(e), ainsi que d’ampoules électriques, de fusibles ou de câblage
inappropriés. Elle ne couvre pas non plus le coût des appels au service d’assistance pour obtenir des
instructions ou la réparation des erreurs d’installation.

SAMSUNG ne garantit pas un fonctionnement ininterrompu ou sans erreur du produit.

DV428AEL-02632A-01_CFR.indd 34 2008-08-27 ¿ÀÈÄ 12:00:02

Garantie _35

EXCEPTE EN CAS DE MENTION CONTRAIRE DANS LE PRESENT MANUEL, CE PRODUIT N’EST
COUVERT PAR AUCUNE GARANTIE EXPRESSE OU IMPLICITE ET SAMSUNG REFUSE TOUTE
GARANTIE Y COMPRIS, MAIS SANS S’Y LIMITER, TOUTE GARANTIE IMPLICITE DE VALEUR
MARCHANDE ET D’ADEQUATION A UNE UTILISATION SPECIFIQUE.
SAMSUNG N’EST LIE PAR AUCUNE GARANTIE AUTRE RELATIVE AU PRESENT PRODUIT, QU’ELLE
SOIT FOURNIE PAR UNE PERSONNE, UNE ENTREPRISE OU UNE ORGANISATION.

SAMSUNG NE SAURAIT ETRE TENU POUR RESPONSABLE EN CAS DE PERTE DE REVENUS OU DE
BENEFICES, DE DEFAUT DE REALISATION D’ECONOMIES OU AUTRES GAINS, OU DE DOMMAGES
SPECIAUX, ACCIDENTELS OU INDIRECTS RESULTANT D’UNE BONNE OU MAUVAISE UTILISATION DU
PRODUIT OU D’UNE INCAPACITE A L’UTILISER, EN DEPIT DE LA THEORIE JURIDIQUE SUR LAQUELLE
SE BASE LA PLAINTE, MEME SI SAMSUNG A ETE AVERTI DE LA POSSIBILITE DE TELS DOMMAGES.
TOUT RECOUVREMENT CONTRE SAMSUNG, DE QUELQUE TYPE QUE CE SOIT, NE SAURAIT
DEPASSER LE MONTANT D’ACHAT DU PRODUIT VENDU PAR SAMSUNG ET CAUSE DU PRESUME
DOMMAGE.

SANS LIMITATION DE CE QUI PRECEDE, L’ACHETEUR ASSUME TOUS LES RISQUES ET
RESPONSABILITES POUR LA PERTE, LES DOMMAGES OU LE PREJUDICE OCCASIONNES A
L’ACHETEUR ET AUX BIENS DE L’ACHETEUR ET A DES TIERS ET A LEURS BIENS, EN CONSEQUENCE
DE L’UTILISATION, NORMALE OU ABUSIVE, OU DE L’INCAPACITE A UTILISER CE PRODUIT.
CETTE GARANTIE LIMITEE NE SAURAIT S’ETENDRE A PERSONNE D’AUTRE QUE L’ACHETEUR INITIAL
DE CE PRODUIT. ELLE EST NON CESSIBLE ET CONSTITUE VOTRE RECOURS EXCLUSIF.

Certaines provinces n’autorisent pas les limitations de durée de garantie implicite, ou l’exclusion ou la
limitation des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions reprises
ci-dessus ne s’appliquent pas à vous. La présente garantie vous octroie des droits spécifiques, ainsi que
d’autres variant d’une province à une autre.

Pour entrer en relation avec le service garantie, contactez SAMSUNG à :
SAMSUNG ELECTRONICS CANADA INC., CUSTOMER SERVICE 55 Standish Court Mississauga,
Ontario L5R 4B2 Canada
1-800-SAMSUNG(726-7864)
www.samsung.com/ca

DV428AEL-02632A-01_CFR.indd 35 2008-08-27 ¿ÀÈÄ 12:00:02

DES QUESTIONS OU DES COMMENTAIRES ?

Pays APPELEZ LE OU RENDEZ-VOUS SUR LE SITE

CANADA 1-800-SAMSUNG (726-7864) www.samsung.com/ca

N° code DC68-02632A-01_CFR

DV428AEL-02632A-01_CFR.indd 36 2008-08-27 ¿ÀÈÄ 12:00:02
