Samsung DV456GWHDWRAA, DV456EWHDSU, DV422EWHDWRAA, DV456EWHDWR, DV400GWHDWR User Manual [en, fr, es]

Gas and Electric Dryer

user manual

DV456*
DV422*
DV400*

This manual is made with 100% recycled paper.

imagine the possibilities

Thank you for purchasing this Samsung product.
To receive more complete service or accessory

parts, please register your product at or contact

www.samsung.com/register

1-800-SAMSUNG (726-7864)

DV400-03170A_EN_HUDSON-PJT_v1.indd 1DV400-03170A_EN_HUDSON-PJT_v1.indd 1 2012-01-20  1:58:082012-01-20  1:58:08

features

1. Extra Large Capacity

Ultra drying capabilities are at your fingertips! Now you can dry extra-large loads. Our
ultralarge 7.3cu.ft(DV456*), 7.2cu.ft(DV422*,DV400*) capacity dryer circulates more air
through your clothes, drying them faster, for a wrinkle-free result.

2. Sanitize Cycle

This cycle sanitizes garments by infusing high temperature heat deep into the fabric during
the drying cycle and eliminating 99.9% of certain bacteria.Use this cycle for clothing,
bedding, towels, or other items needing sanitization. The Sanitize cycle is certified by NSF
International, an independent third-party testing and certification organization.

3. Various Drying Cycles & Fuzzy Logic Algorithm

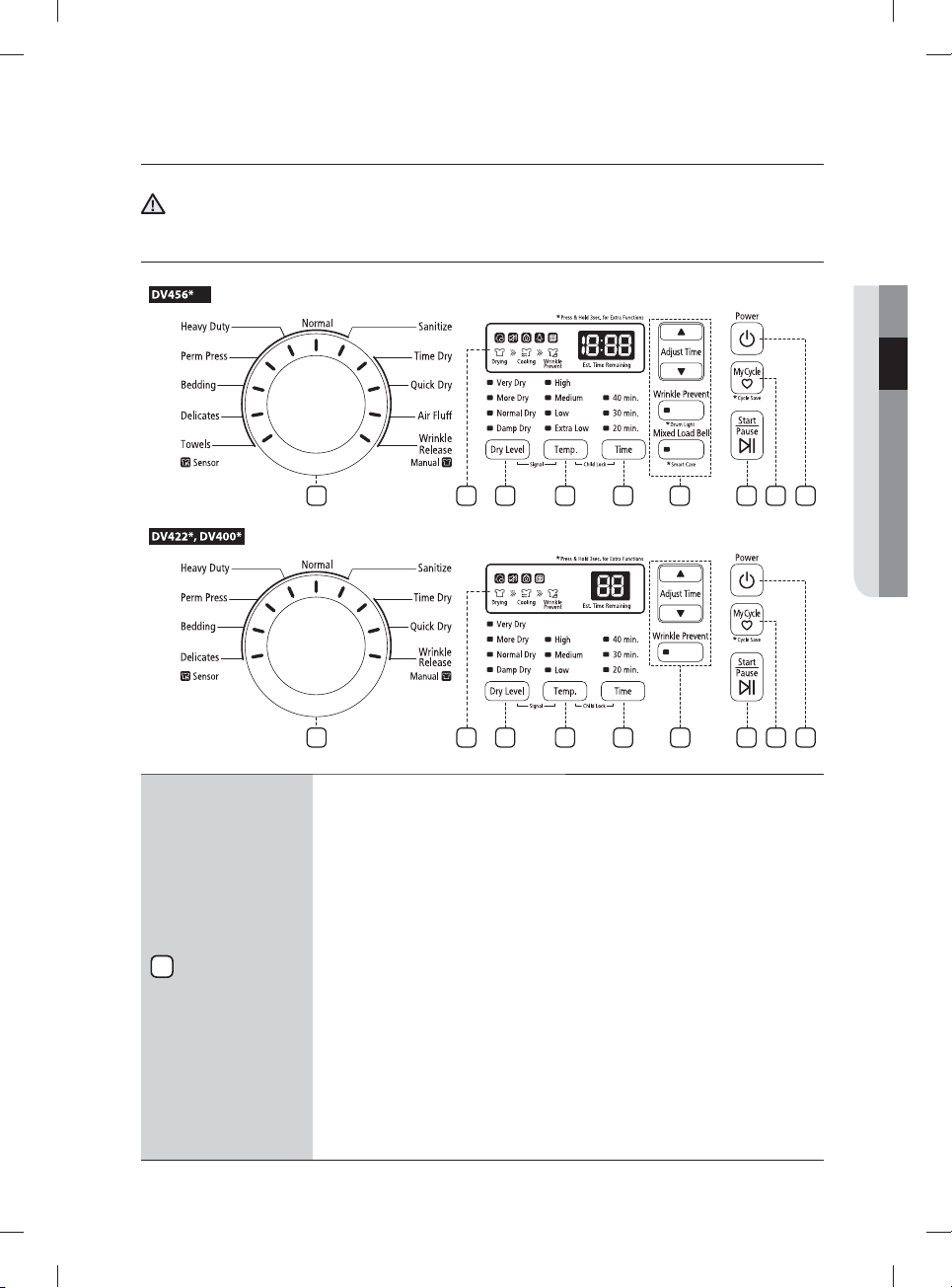

Simply turn the Jog Dial to select one of the 11(DV456*), 9(DV422*,DV400*) automatic drying
cycles, including normal, heavy duty and bedding, or let the Fuzzy Logic Control measure the
degree of dampness and automatically set the drying time. Precision drying has never been
easier than with Samsung.

4. Time Saving

Our cycles are designed with you in mind. All our dryers are designed to dry your clothes in
less time... just 42 minutes! Giving you time for more important things in life.

5. Energy Saving

Samsung dryers are super energy efficient. You can dry up to 3.09 pounds of laundry with
1kWh. Also, both the large capacity and Fuzzy Logic Control save energy by automatically
drying your clothes the most efficient way.

NSF Protocol P154

Sanitization Performance of

Residential Clothes Dryers

2_ Features

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec9:2DV400-03170A_EN_HUDSON-PJT_v1.indd Sec9:2 2012-01-20  1:58:262012-01-20  1:58:26

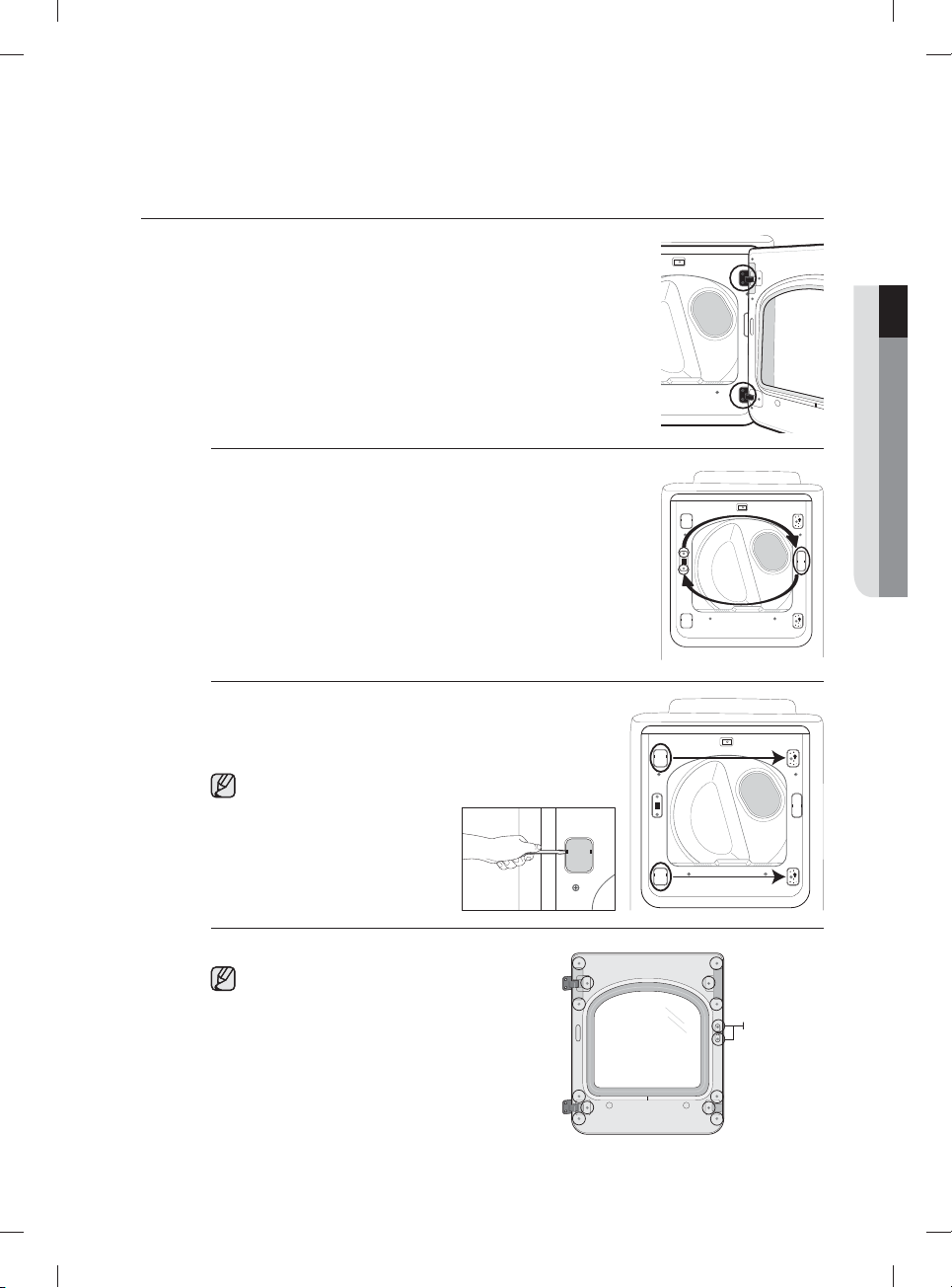

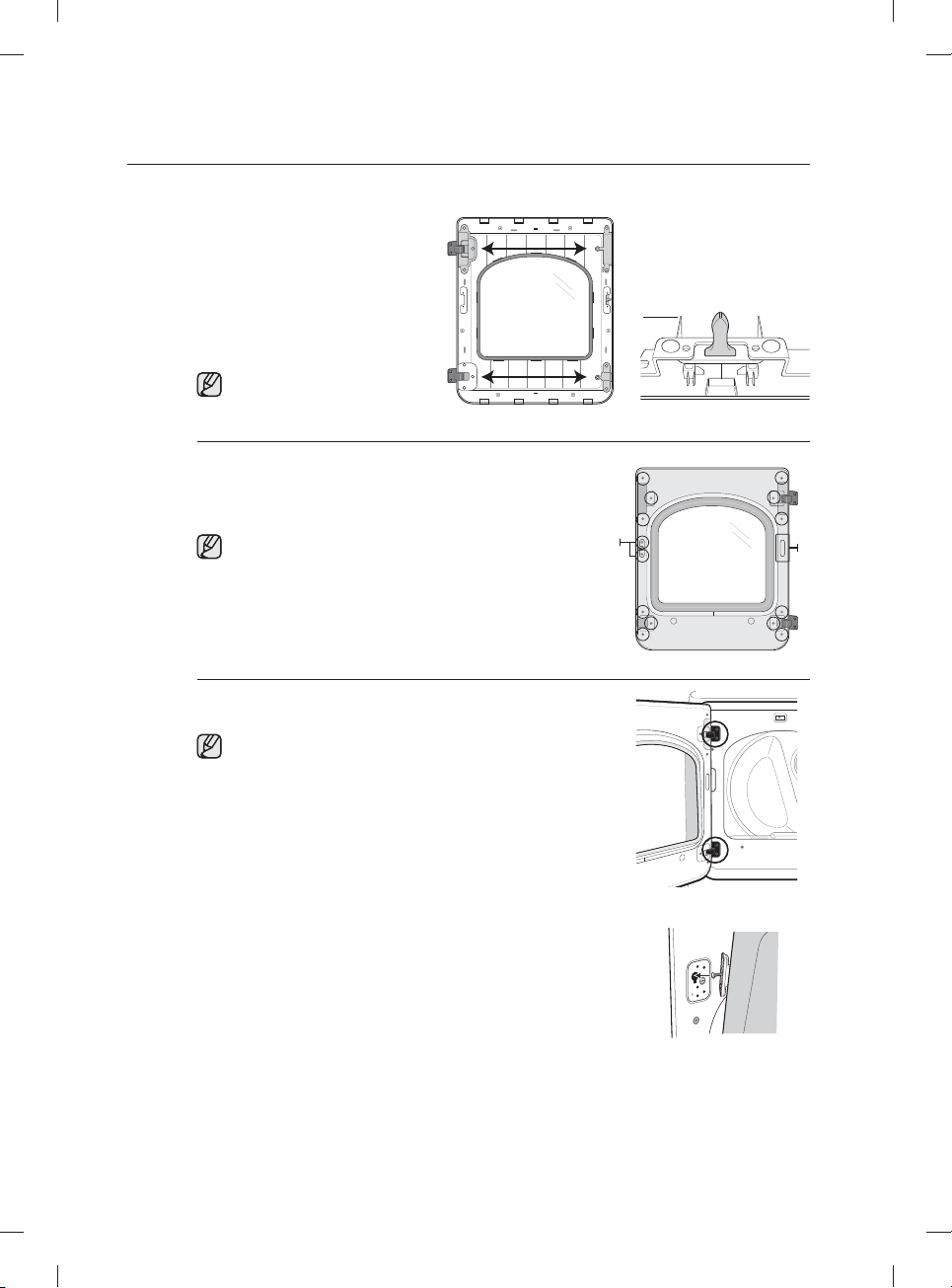

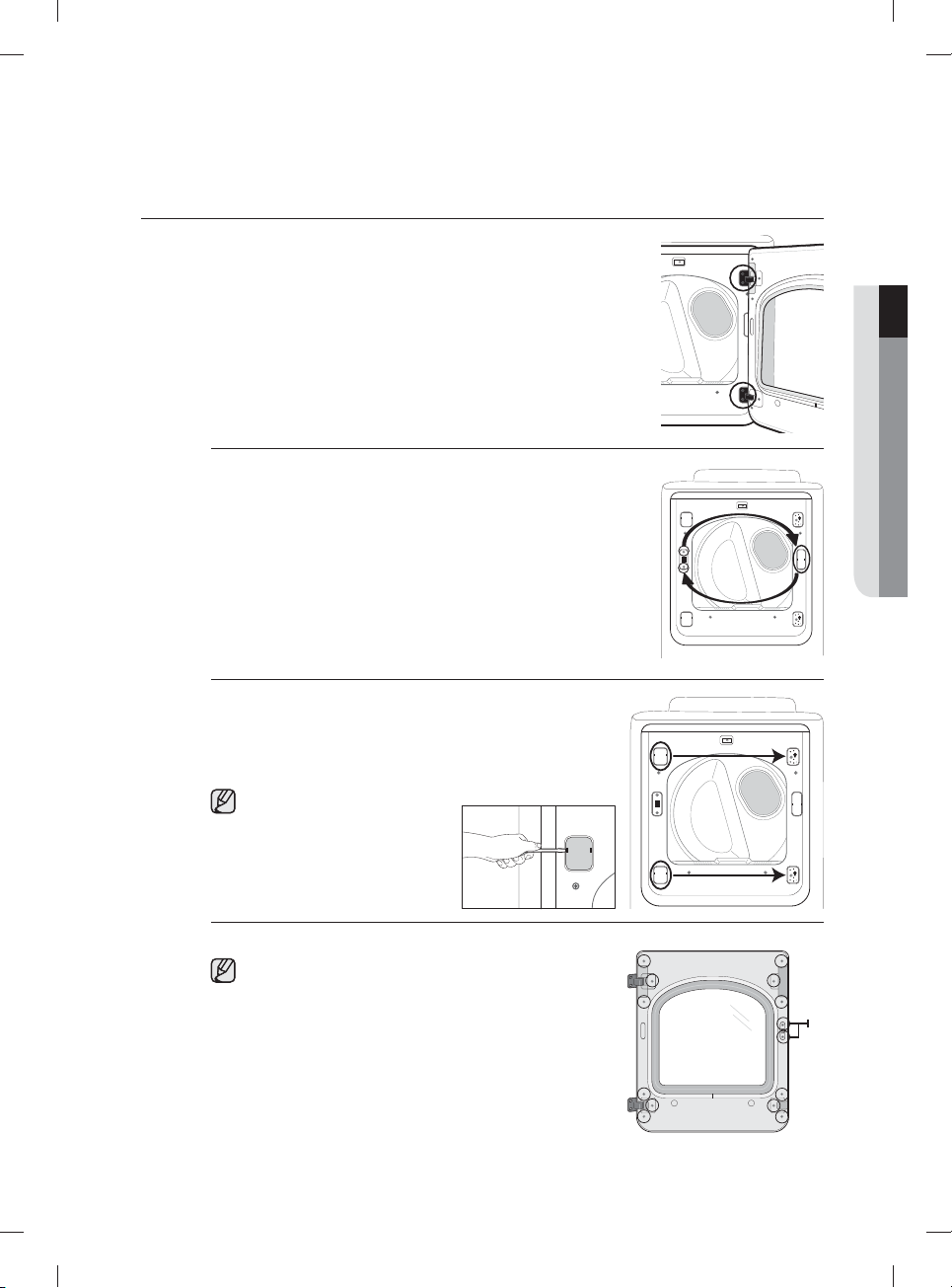

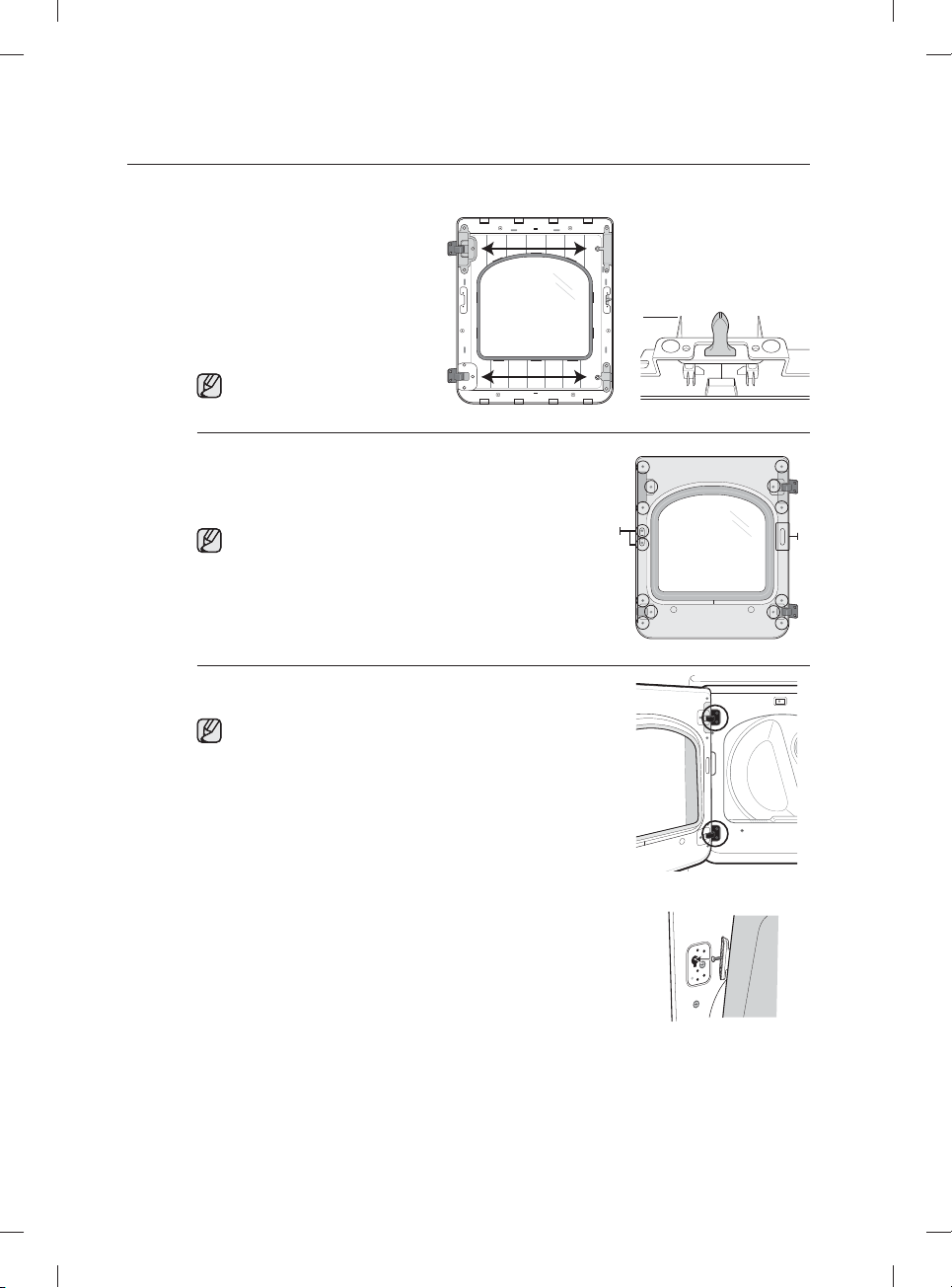

7. Easy Reversible Door

The direction of our reversible door can be changed easily.

8. 4-way Vent (electric model only)

You can install the exhaust vent in the following four (4) positions: back, either side, bottom.

9. Smart Care [DV456 ONLY]

This function diagnoses problems by itself.
You don’t need to call a service engineer or try to find the user manual whenever the product
has a problem, as Smart appliances let you know how to deal via the problem through your
smart phone.

Features _3

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec9:3DV400-03170A_EN_HUDSON-PJT_v1.indd Sec9:3 2012-01-20  1:58:262012-01-20  1:58:26

safety instructions

Congratulations on your new Samsung Dryer. This manual contains valuable
information on the installation, use, and care of your appliance. Please take the
time to read this manual to take full advantage of your dryer’s many benefits and
features.

WHAT YOU NEED TO KNOW ABOUT SAFETY INSTRUCTIONS

Warnings and Important Safety Instructions in this manual do not cover all possible conditions and
situations that may occur. It is your responsibility to use common sense, caution, and care when installing,
maintaining, or operating your dryer.

Always contact your manufacturer about problems or conditions you do not understand.

IMPORTANT SAFETY SYMBOLS AND PRECAUTIONS

What the icons and signs in this user manual mean:

Hazards or unsafe practices that may result in severe personal injury
or death.

Follow the information in this manual to minimize the risk of fire or

WARNING

CAUTION

These warning signs are here to prevent injury to you and others.
Please follow them explicitly.
After reading this section, keep it in a safe place for future reference.

Read all instructions before using the appliance.

explosion or to prevent property damage, personal injury, or death.
Do not store or use gasoline or other flammable vapors and liquids near

this or any other appliance.

Hazards or unsafe practices that may result in minor personal injury or
property damage.

Do NOT attempt.

Do NOT disassemble.

Do NOT touch.

Follow directions explicitly.

Unplug the power plug from the wall socket.

Make sure the machine is grounded to prevent electric shock.

Call the service center for help.

Note

SAVE THESE INSTRUCTIONS

4_ safety instructions

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:4DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:4 2012-01-20  1:58:262012-01-20  1:58:26

WARNING: To reduce the risk of fire, electric shock, or injury to persons when using your

WARNING

appliance, follow basic precautions, including the following:

1. Read all instructions before using this appliance.

2. Do not dry articles that have been previously cleaned in, washed in, soaked in,
or spotted with gasoline, dry-cleaning solvents, or other flammable or explosive
substances, as they give off vapors that could ignite or explode.

3. Do not use the dryer to dry clothes which have traces of any flammable substance, such
as vegetable oil, cooking oil, machine oil, flammable chemicals, thinner, etc., or anything
containing wax or chemicals, such as mops and cleaning cloths. Flammable substances
may cause the fabric to catch fire by itself.

4. Do not store or use gasoline or other flammable vapors and liquids near this or any other
appliance.

5. Do not allow children to play on or in the appliance. Close supervision of children is
necessary when the appliance is used near children.

6. Before the appliance is removed from service or discarded, remove the door to the
drying compartment.

7. Do not reach into the appliance if the drum is moving.

8. Do not install or store this appliance where it will be exposed to the weather.

9. Do not tamper with controls.

10.Do not repair or replace any part of the appliance or attempt any servicing unless
specifically recommended in the user-maintenance instructions or in published user­repair instructions that you understand and have the skills to carry out.

11.Do not use fabric softeners or products to eliminate static unless recommended by the
manufacturer of the fabric softener or product.

12.Clean the lint screen before or after each load.

13.Do not use heat to dry articles containing foam rubber or similarly textured rubber-like
materials.

14.Keep area around the exhaust opening and adjacent surrounding areas free from the
accumulation of lint, dust, and dirt.

15.The interior of the appliance and exhaust duct should be cleaned periodically by
qualified service personnel.

16.Do not place items exposed to cooking oils in your dryer. Items contaminated with
cooking oils may contribute to a chemical reaction that could cause a load to catch fire.

SAVE THESE INSTRUCTIONS

safety instructions _5

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:5DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:5 2012-01-20  1:58:262012-01-20  1:58:26

safety instructions

WARNING - Risk of Fire

• Clothes dryer installation must be performed by a qualified installer.

• Install the clothes dryer according to the manufacturer’s instructions and local codes.

• Do not install a clothes dryer with flexible plastic venting materials. If flexible metal
(foil type) duct is installed, it must be of a specific type identified by the appliance
manufacturer as suitable for use with clothes dryers. Flexible venting materials are
known to collapse, be easily crushed, and trap lint. These conditions will obstruct
clothes dryer airflow and increase the risk of fire.

• To reduce the risk of severe injury or death, follow all installation instructions.

To reduce the risk of fire or explosion:

WARNING

• Do not dry items that have been previously cleaned, washed, soaked, or spotted with

gasoline, dry cleaning solvents, or other flammable or explosive substances. They
emit vapors that could ignite or explode. Any material that has been in contact with a
cleaning solvent or flammable liquids or solids should not be placed in the dryer until all
traces of these flammable liquids or solids and their fumes have been removed.
There are many highly flammable items used in homes, such as acetone, denatured
alcohol, gasoline, kerosene, some liquid household cleaners, some spot removers,
turpentine, waxes, and wax removers

• Items containing foam rubber (may be labeled latex foam) or similarly textured rubber-

like materials must not be dried on a heat setting. Heated foam rubber materials can,
under certain circumstances, produce fire by spontaneous combustion.

What to do if you smell gas:

WARNING

• Do not try to light any appliance.

• Do not turn on the appliance.

• Do not touch any electrical switch.

• Do not use any phone in your building.

• Clear the room, building or area of all occupants.

• Immediately call your gas supplier from a neighbor’s phone. Follow the gas supplier’s
instructions.

• If you cannot reach your gas supplier, call the fire department.

• Installation and service must be performed by a qualified installer, service agency, or the
gas supplier.

SAVE THESE INSTRUCTIONS

6_ safety instructions

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:6DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:6 2012-01-20  1:58:262012-01-20  1:58:26

Do not allow children or pets to play on, in, or in front of the appliance. Close supervision is
necessary when the appliance is used near children and pets.

Before discarding or removing your dryer from service, remove the door to the drying
compartment to prevent children or animals from becoming trapped inside.

Do not reach into the appliance when the drum is moving.

Do not install or store this appliance where it will be exposed to the weather.

Do not tamper with controls.

Do not repair, replace, or attempt to service any part of the appliance unless specifi cally
instructed to in the user-repair instructions and you have the understanding and skills to
carry out the procedure.

Do not use fabric softeners or products to eliminate static unless the softener or product is
recommended for dryer use by the manufacturer of the fabric softener or product.

Clean the lint screen before or after each load.

Keep the area around the exhaust opening and surrounding areas free from lint, dust, and dirt.

The interior of the dryer and exhaust duct should be cleaned periodically by qualified service
personnel.

This appliance must be properly grounded. Never plug the power cord into a receptacle
that is not grounded adequately and in accordance with local and national codes. See
installation instructions for information about grounding this appliance.

Do not sit on top of the dryer.

Ensure pockets are free from small, irregularly shaped hard objects, foreign material, etc. ie.

WARNING

coins, knives, pins, etc. These objects could damage your dryer.

Do not wash clothing with large buckles, buttons, or other heavy metal or solid objects.

Gas leaks may occur in your system, resulting in a dangerous situation.

WARNING

Gas leaks may not be detected by smell alone.

Gas suppliers recommend you purchase and install a UL-approved gas detector.

Install and use in accordance with the manufacturer’s instructions.

Do not place items in your dryer that have been spotted or soaked with vegetable oil or cooking
oil. Even after being washed, these items may contain significant amounts of these oils.

Residual oil on clothing can ignite spontaneoulsy. The potential for spontaneous
combustion increases when items containing vegetable oil or cooking oil are exposed to
heat. Heat sources such as your dryer can warm these items, allowing an oxidation reaction
in the oil to occur. Oxidation creates heat. If this heat cannot escape, the items can become
hot enough to catch fire. Piling, stacking, or storing these kinds of items may prevent heat
from escaping and can create a fire hazard.

All washed and unwashed fabrics that contain vegetable oil or cooking oil can be
dangerous. Washing these items in hot water with extra detergent will reduce, but not
eliminate, the hazard. Always use the Cool Down cycle for these items to reduce their
temperature. Never remove these items from the dryer hot or interrupt the drying cycle until
the items have run through the Cool Down cycle. Never pile or stack these items when they
are hot.

SAVE THESE INSTRUCTIONS

safety instructions _7

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:7DV400-03170A_EN_HUDSON-PJT_v1.indd Sec11:7 2012-01-20  1:58:262012-01-20  1:58:26

contents

INSTALLING YOUR DRYER

9

OPERATING INSTRUCTIONS, TIPS

23

OPERATING INSTRUCTIONS, TIPS

26

OPERATING INSTRUCTIONS, TIPS

28

CARE AND CLEANING

29

SPECIAL LAUNDRY TIPS

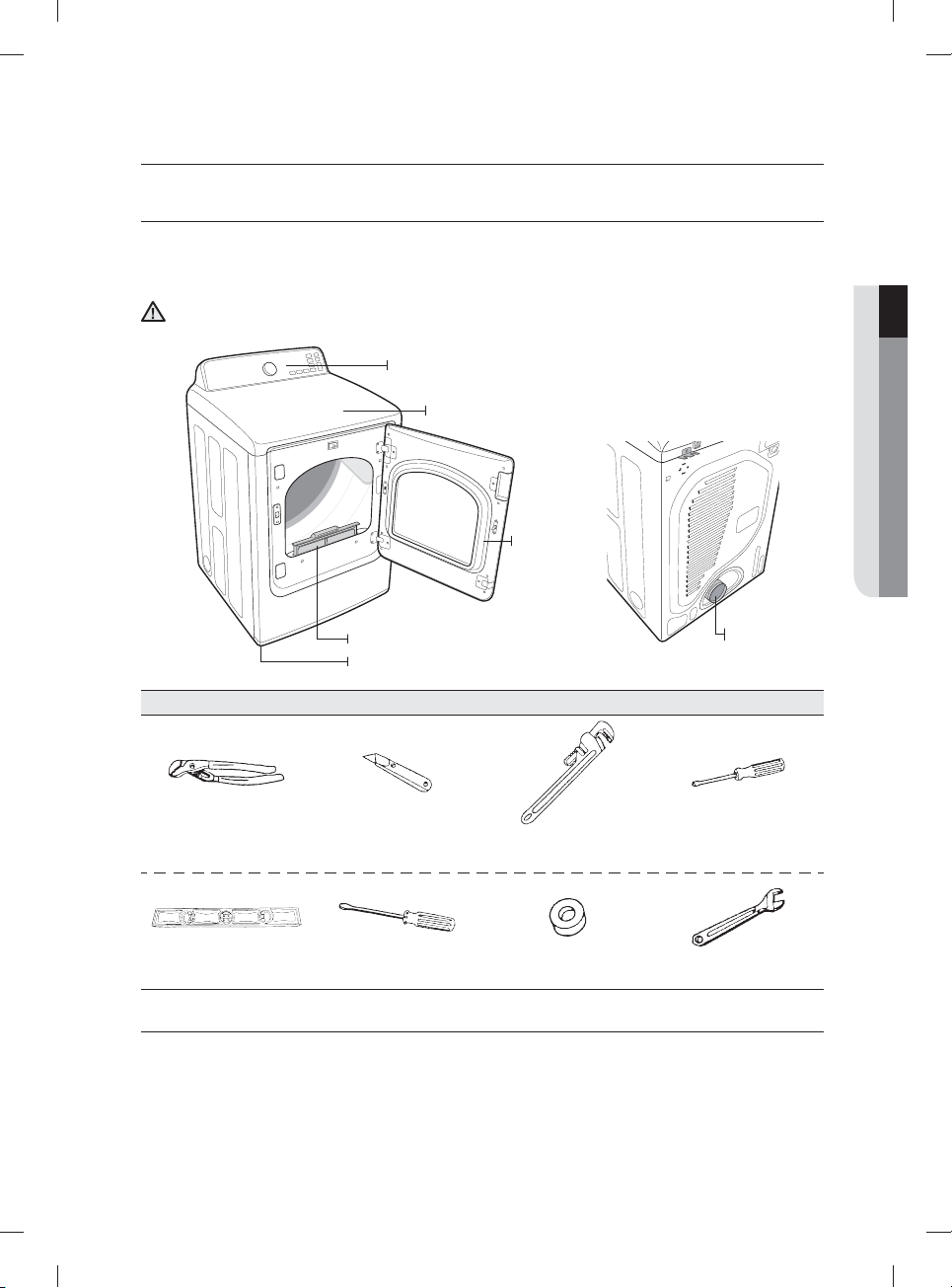

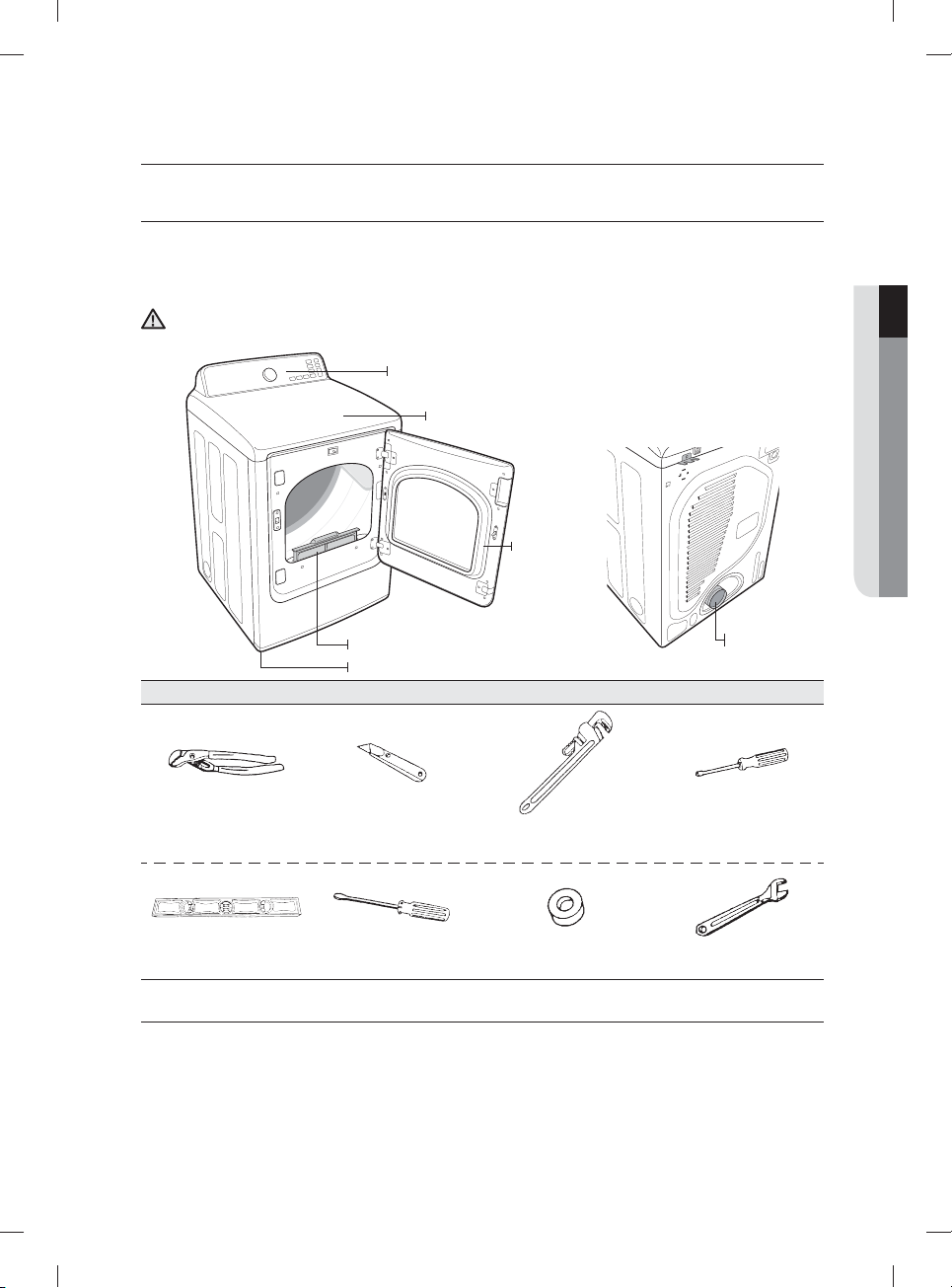

9 Unpacking your dryer
9 Basic requirments
10 Ducting requirements
11 Important to installer
11 Location considerations
11 Alcove or closet installation
12 Mobile home installation
12 Exhausting
13 Gas requirements
13 Commonwealth of Massachusetts

installation instructions

14 Electrical requirements
14 Grounding

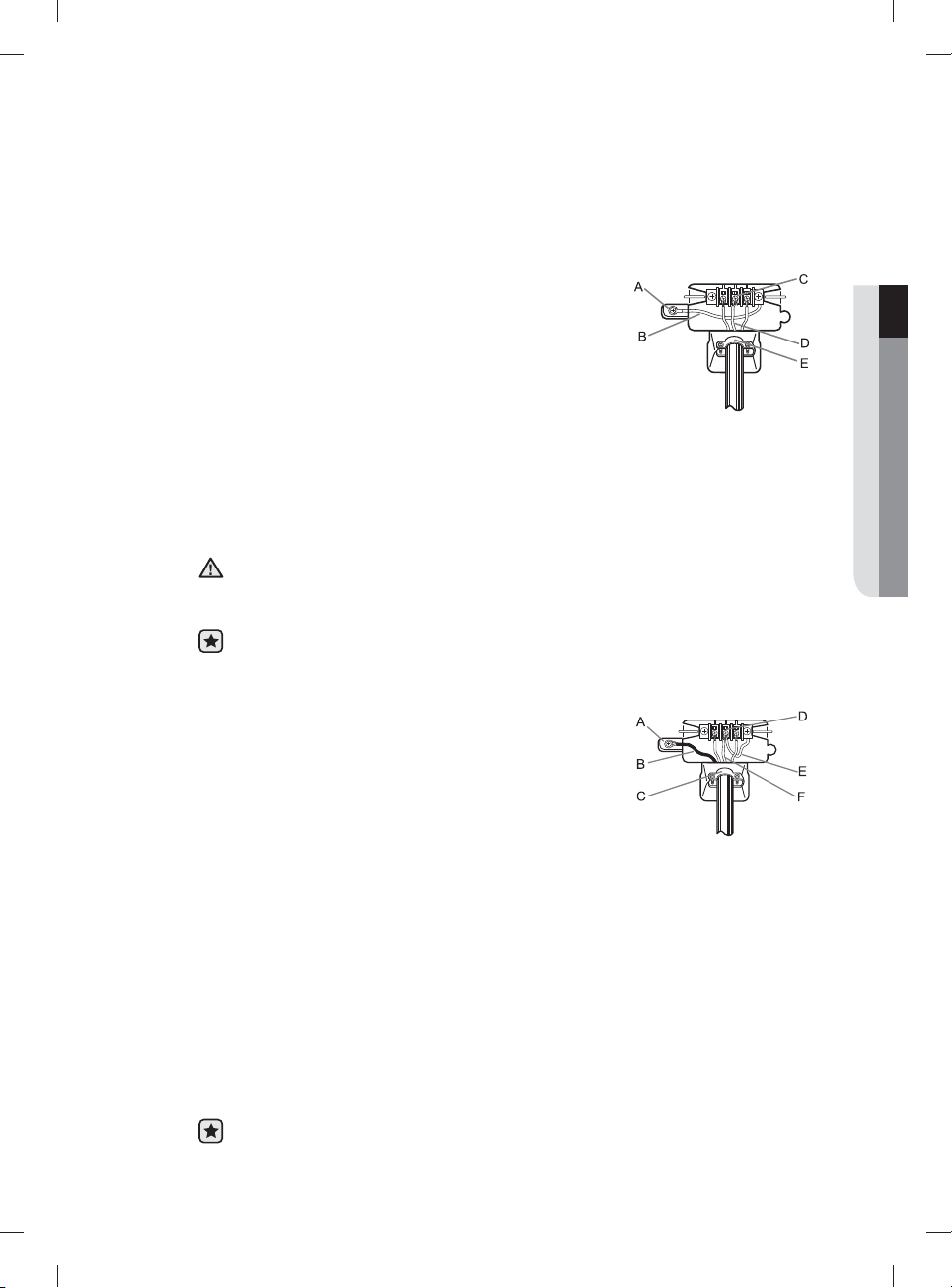

15 Electrical connections
16 Installation - General procedure
19 Final installation checklist

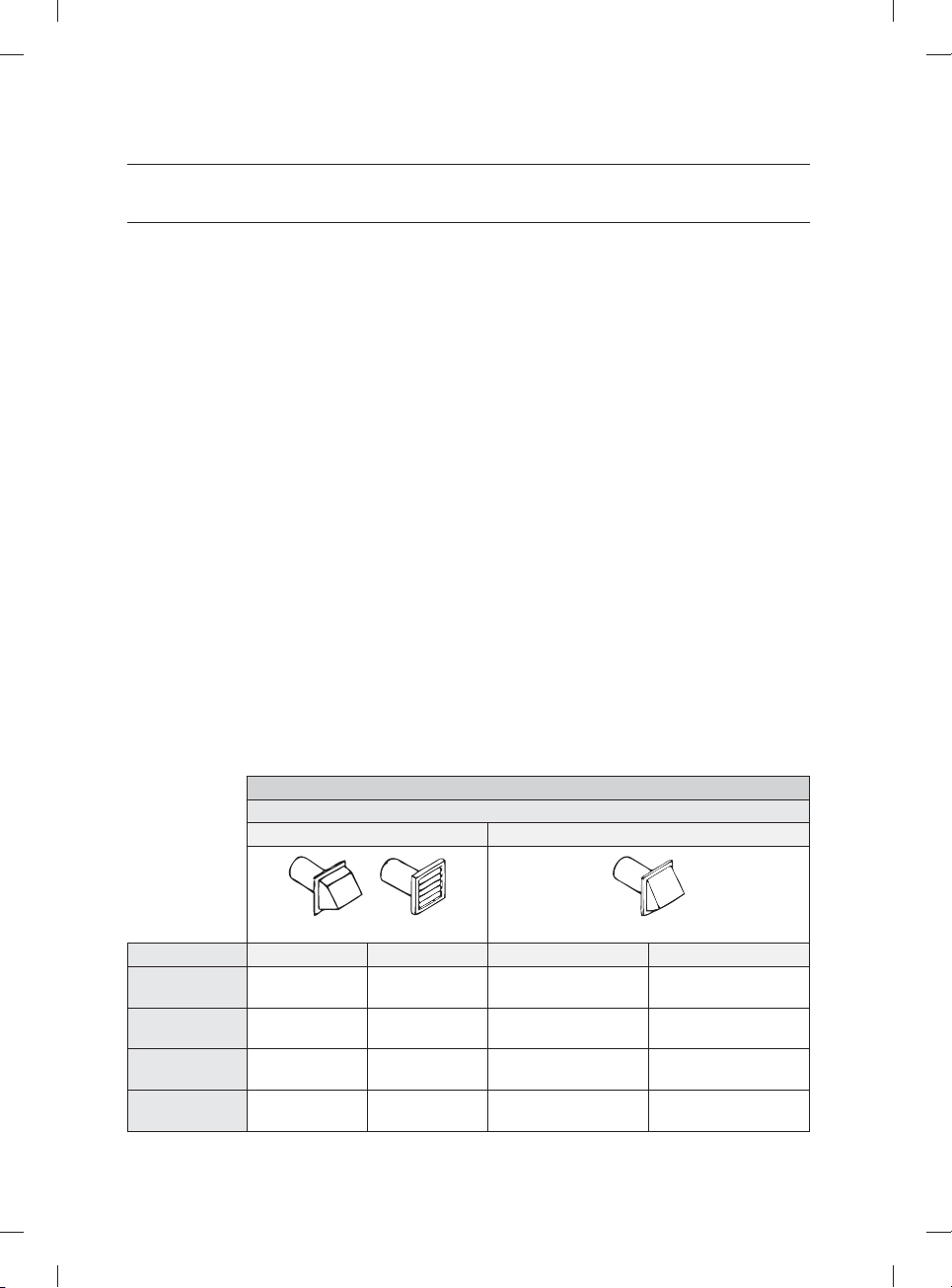

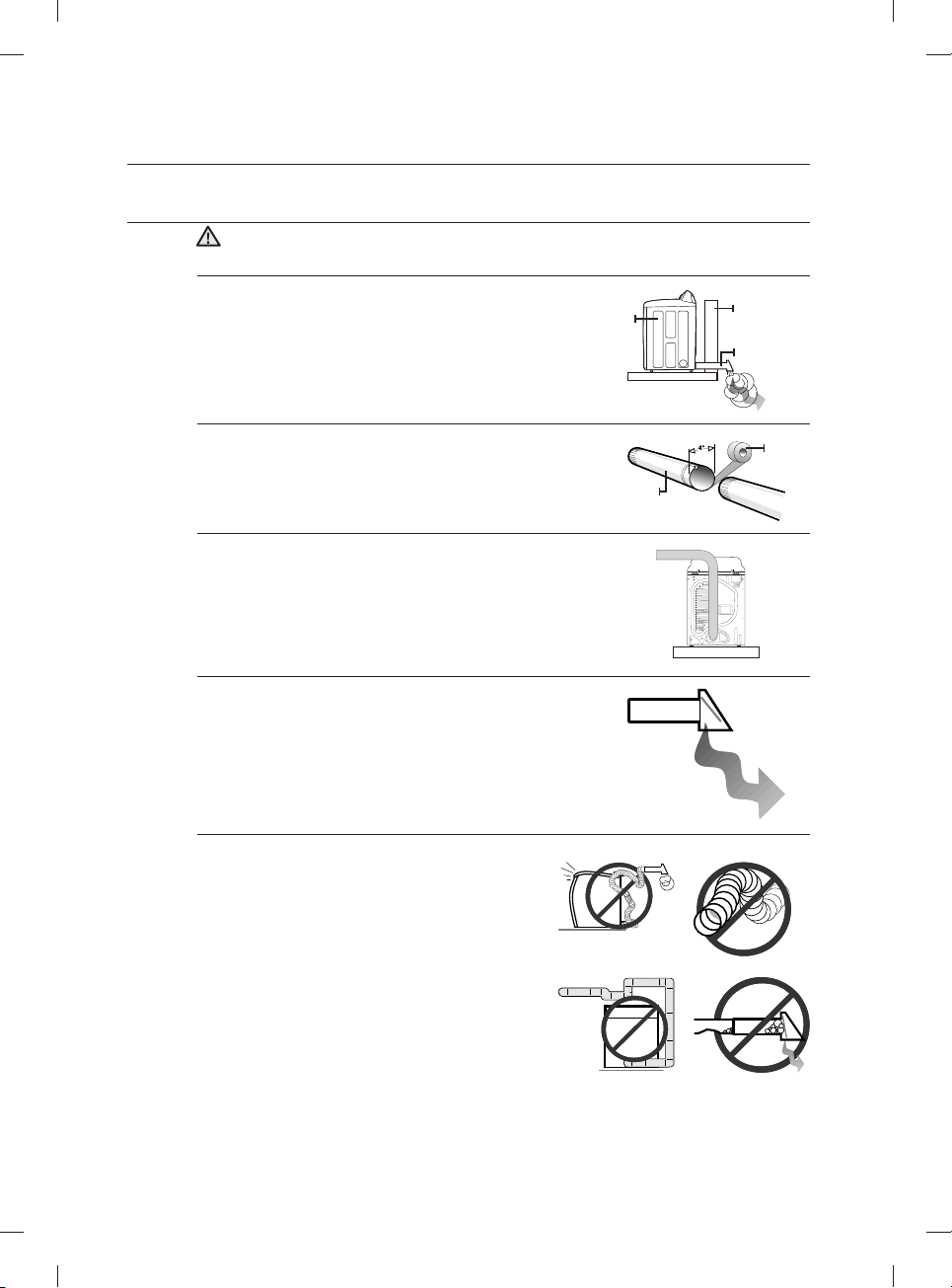

20 Dryer Exhaust Tips
21 Door Reversal

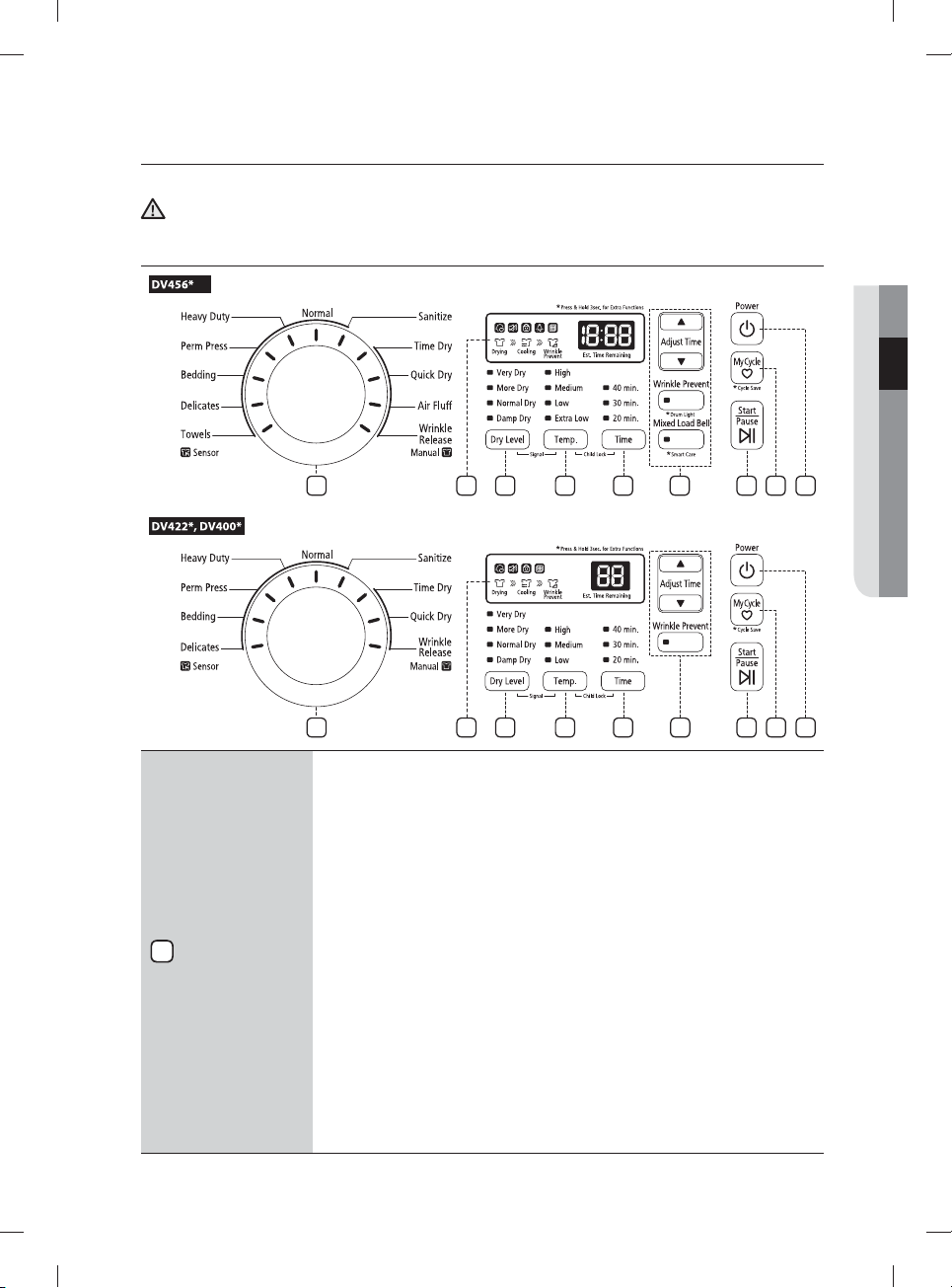

23 Overview of the control panel

26 Child lock
26 Drum Light (Only DV456*)
26 Signal
27 My Cycle

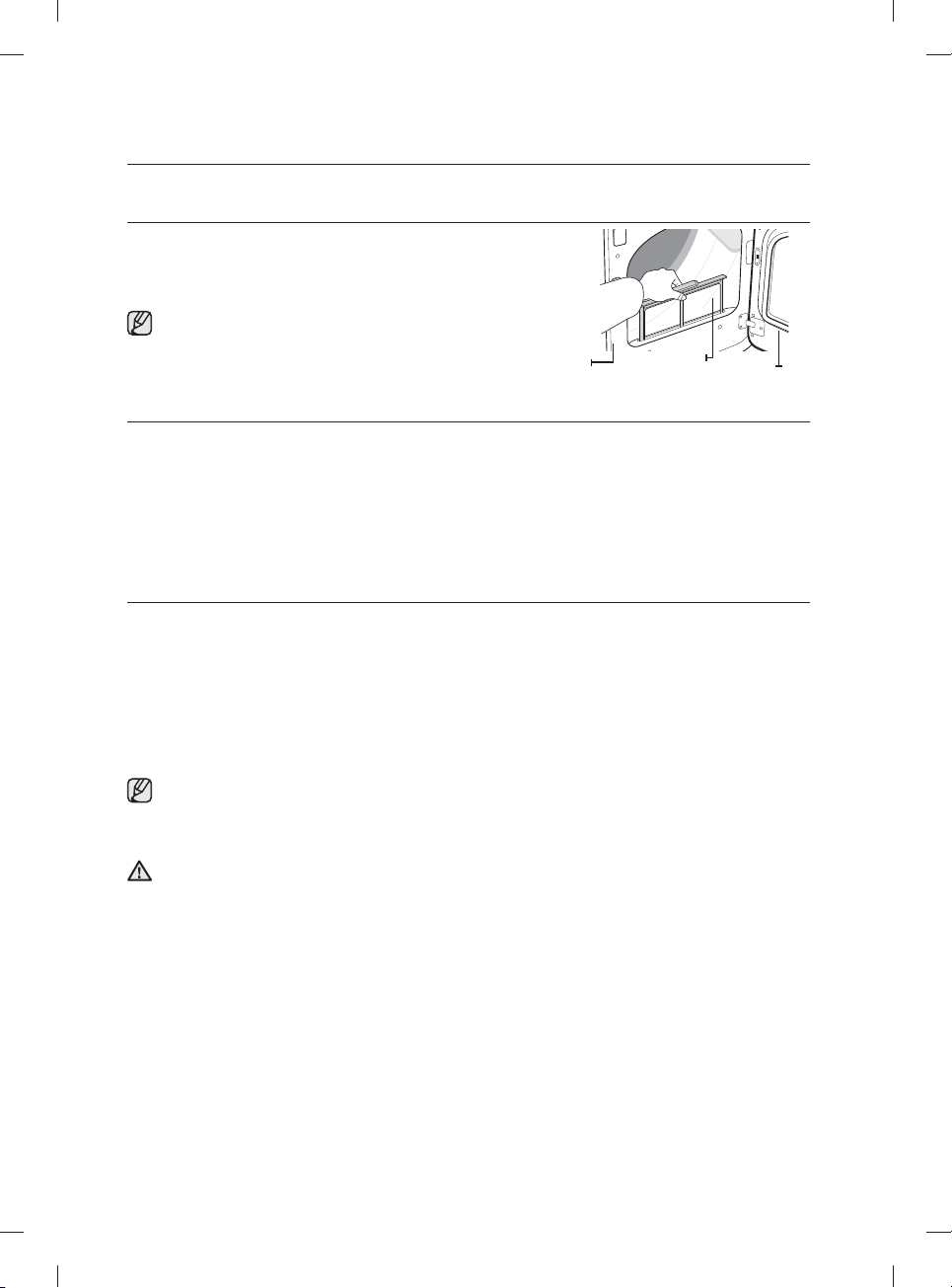

28 Clean the lint filter
28 Load the dryer properly
28 Getting started

29 Control Panel
29 Tumbler
29 Powder Coated Tumbler
29 Dryer Exterior
29 Dryer Exhaust System

30 Special laundry tips

30

TROUBLESHOOTING

31 Check these points if your dryer…
32 Information codes

31

APPENDIX

33

8_ Contents

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec2:8DV400-03170A_EN_HUDSON-PJT_v1.indd Sec2:8 2012-01-20  1:58:262012-01-20  1:58:26

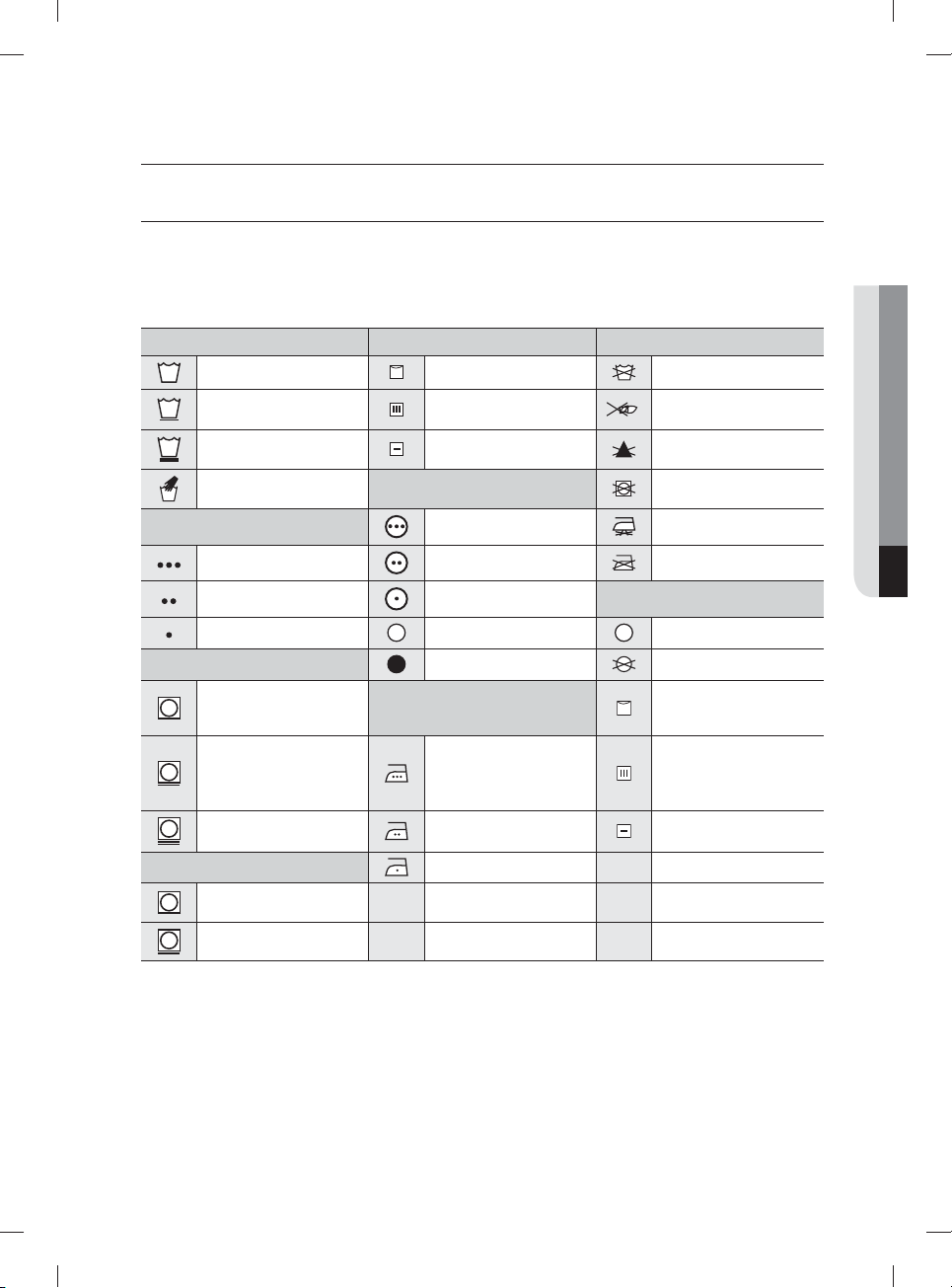

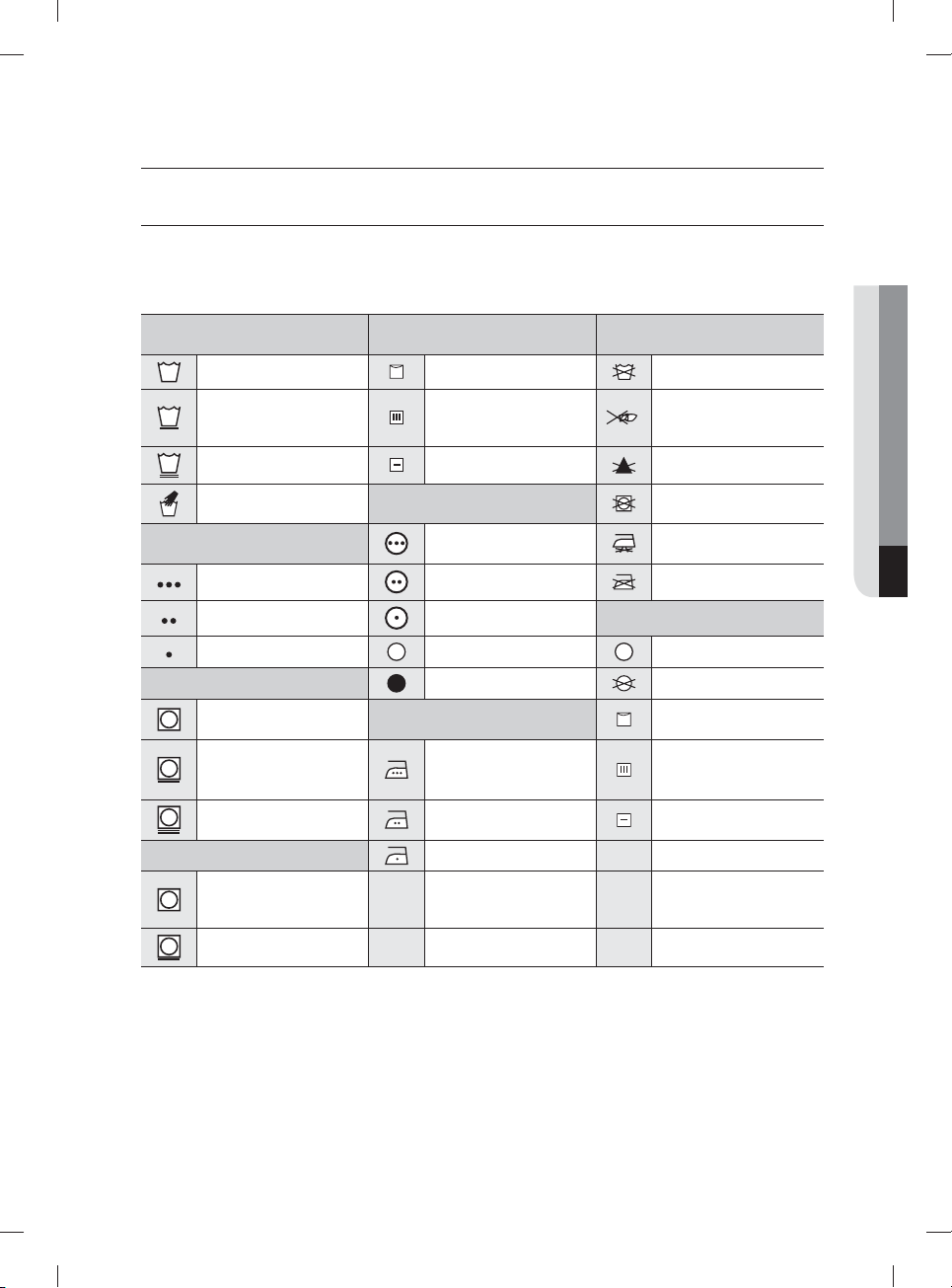

33 Fabric care chart
34 Protecting the environment
34 Declaration of conformity

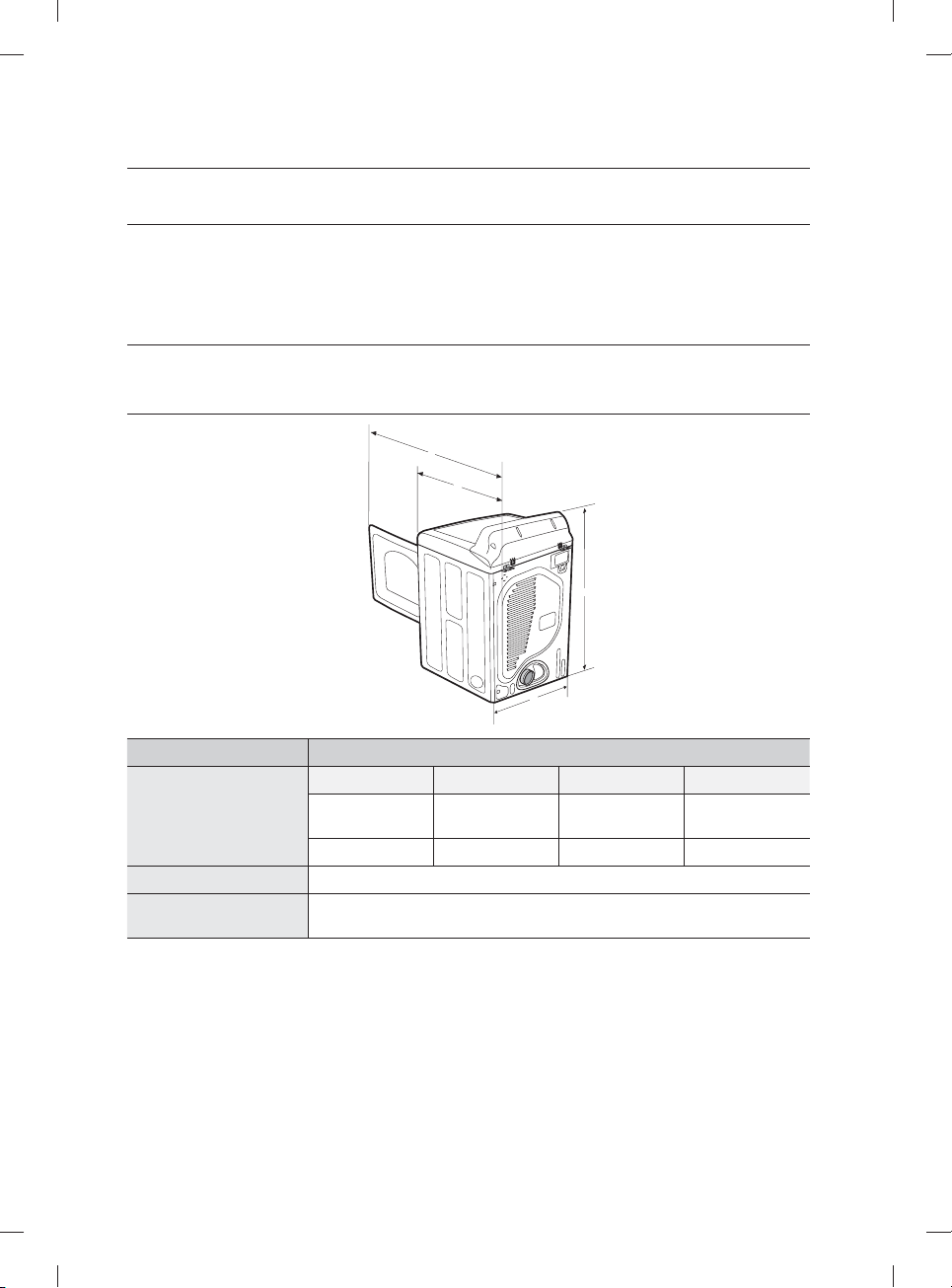

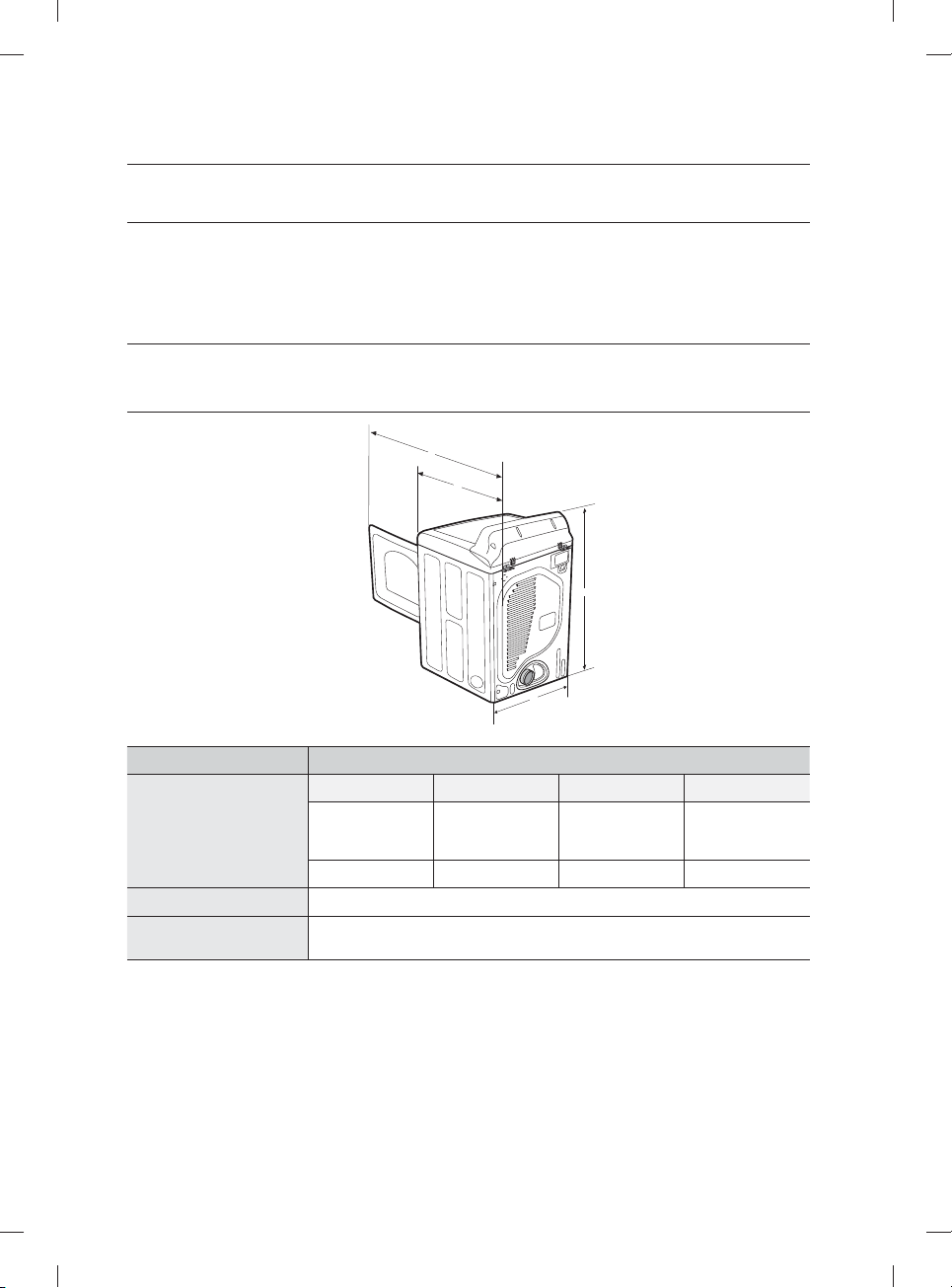

34 Specifications

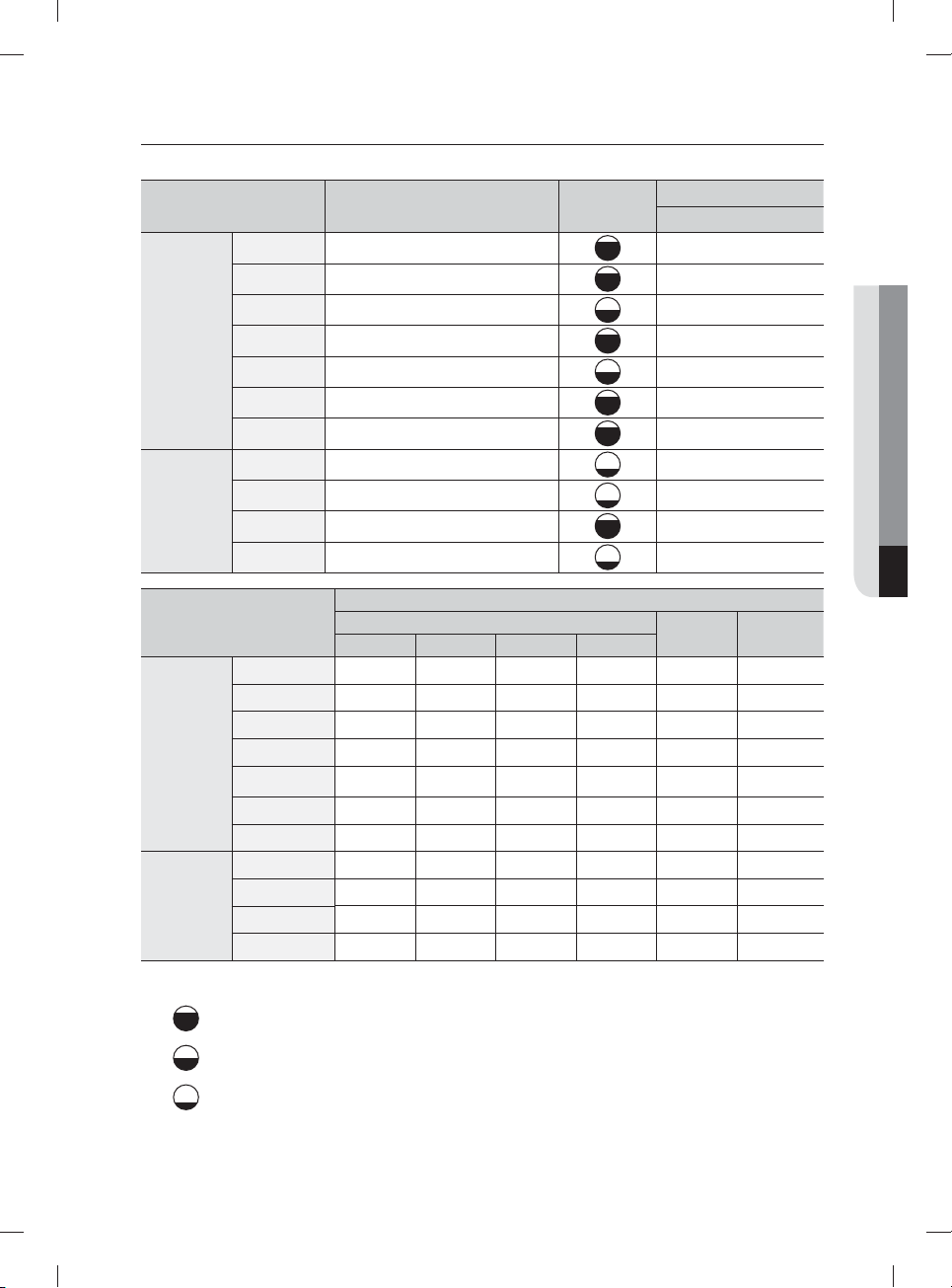

35 Cycle chart

installing your dryer

UNPACKING YOUR DRYER

Unpack your Dryer and inspect it for shipping damage. Make sure you have received all of the items
shown below. If your Dryer was damaged during shipping, or you do not have all of the items, contact
1-800-SAMSUNG (726-7864).

To prevent personal injury or strain, wear protective gloves whenever lifting or carrying the dryer.

Packing materials can be dangerous to children. Keep all packing material (plastic bags, polystyrene,
etc.) well out of childrens’ reach

WARNING

Control panel

Top Cover

Door

[ BACK ]

01 installing your dryer

Filter

Frame Front

Tools needed

Pliers Cutting knife Pipe wrench (gas only) Nut drivers

Level Phillips Screwdriver Duct tape Wrench

BASIC REQUIRMENTS

Make sure you have everything necessary for proper installation

• A GROUNDED ELECTRICAL OUTLET is required. See Electrical Requirements.

• A POWER CORD for electric dryers (except in Canada).

• GAS LINES (if installing a gas dryer). The gas lines must meet national and local codes.

• EXHAUST SYSTEM - must be rigid metal or flexible stiff-walled metal exhaust ducting.

installing your dryer _9

Duct Exhaust

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:9DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:9 2012-01-20  1:58:262012-01-20  1:58:26

installing your dryer

DUCTING REQUIREMENTS

• Use a 4-inch (10.2 cm) diameter rigid aluminum or rigid galvanized steel duct.

• Do not use a smaller duct.

• Ducts larger than 4 inches (10.2 cm) in diameter can cause increased lint accumulation.

Lint accumulation should be cleaned regularly.

• If a flexible metal duct must be used, use the type with a stiff sheet metal wall. Do not use a flexible duct

with a thin foil wall. Serious blockage can result if the flexible metal duct is bent too sharply.

• Never install any type of flexible duct in walls, ceilings, or other concealed spaces.

• Keep the exhaust duct as straight and short as possible.

• Secure joints with duct tape. Do not use screws.

• Plastic flexible duct can kink, sag, be punctured, reduce airflow, extend drying times, and affect dryer

operation.

• Exhaust systems longer than recommended can extend drying times, affect machine operation, and

may collect lint.

• The exhaust duct should end with an exhaust hood with a swing-out damper to prevent back drafts and

the entry of wildlife. Never use an exhaust hood with a magnetic damper.

• The hood should have at least 12 inches (30.5 cm) of clearance between the bottom of the hood and

the ground or other obstruction. The hood opening should point down.

• Never install a screen over the exhaust outlet.

• To avoid lint buildup, do not exhaust the dryer directly into a window well. Do not exhaust under a house

or porch.

• If exhaust ductwork must run through an unheated area, the duct should be insulated and slope slightly

down towards the exhaust hood to reduce condensation and lint buildup.

• Inspect and clean the interior of the exhaust system at least once a year. Unplug the power cord before

cleaning.

• Check frequently to be sure the exhaust hood damper opens and closes freely.

• Check once per month, and clean at least one time per year. Note: If clothes are not getting dry, then

check ducting for obstructions.

• Do not exhaust dryer into any wall, ceiling, crawl space, or concealed space of a building, gas vent, or

any other common duct or chimney. This could create a fire hazard from lint expelled by the dryer.

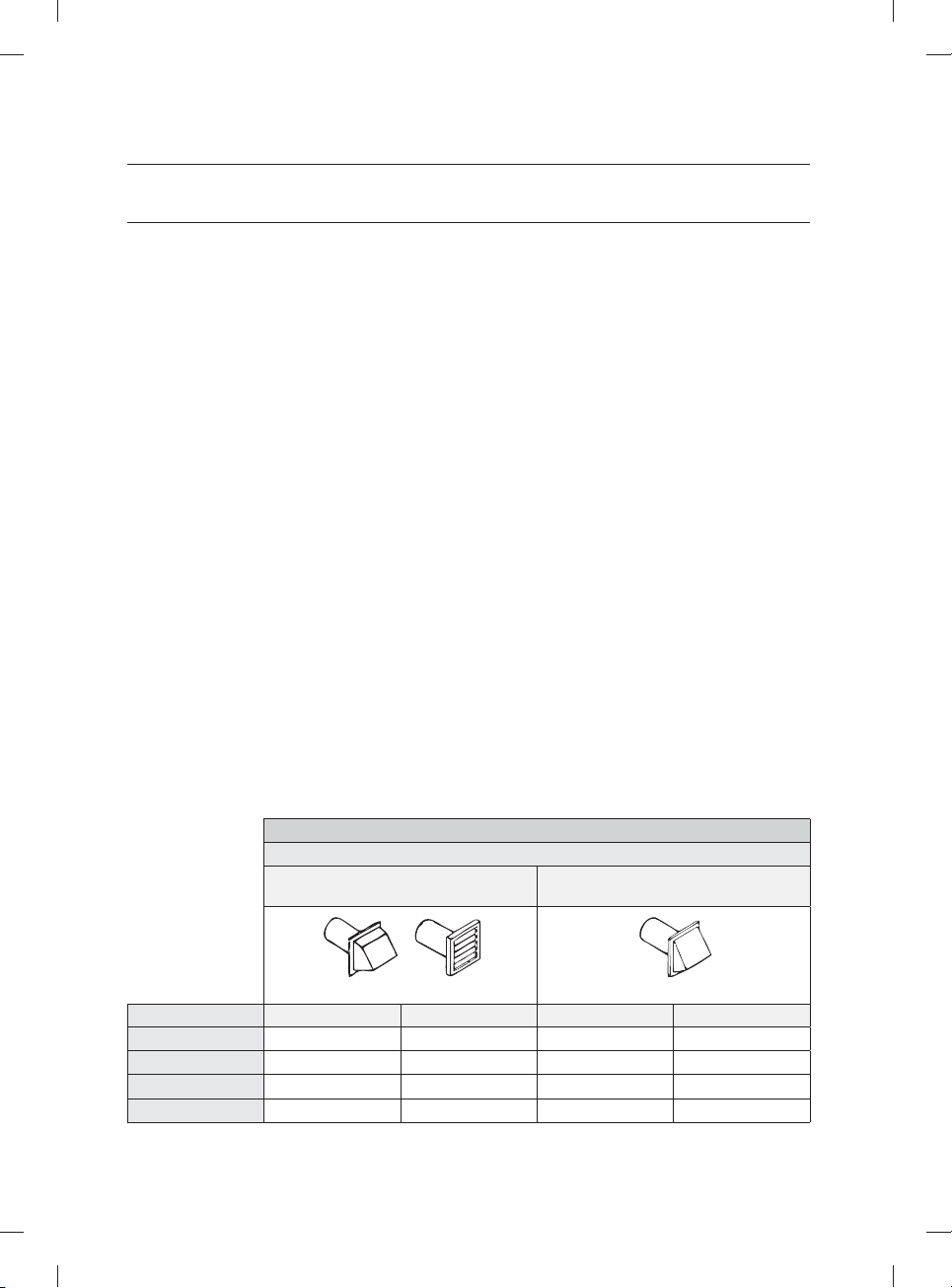

ELECTRIC AND GAS DRYER

Weather Hood Type

Recommended Use only for short-run installation

4” (10.2 cm) 2.5” (6.4 cm)

No. of 90° elbows Rigid Metallic Flexible* Rigid Metallic Flexible*

0 80 ft. (24.4 m) 41 ft. (12.4 m) 74 ft. (22.6 m) 33 ft. (10.1 m)

1 68 ft. (20.7 m) 37 ft. (11.2 m) 62 ft. (18.9 m) 29 ft. (8.8 m)

2 57 ft. (17.4 m) 33 ft. (10.1 m) 51 ft. (15.5 m) 25 ft. (7.6 m)

3 47 ft. (14.3 m) 29 ft. (8.8 m) 41 ft. (12.5 m) 21 ft. (6.5 m)

* Do not use non-metallic flexible duct.

10_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:10DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:10 2012-01-20  1:58:282012-01-20  1:58:28

If the new dryer is being installed into an existing exhaust system, you must
make sure:

• The exhaust system meets all local, state, and national codes.

• That a flexible plastic duct is not used.

• To Inspect and clean all lint buildup from inside the existing duct.

• The duct is not kinked or crushed.

• The exhaust hood damper opens and closes freely.

The static pressure in any exhaust system must not exceed 0.83 inches of water column, or be
less than 0.

This can be measured with the dryer running with a manometer at the point where the exhaust
duct connects to the dryer. A no-heat setting should be used. The dryer tumbler should be
empty and the lint filter clean.

IMPORTANT TO INSTALLER

Please read the following instructions carefully before installing the dryer. These instructions should be kept
for future reference.

Remove the door from all discarded appliances to avoid the danger of a child suffocating.

WARNING

LOCATION CONSIDERATIONS

Locate the dryer where there is enough space at the front for loading the dryer, and enough space behind
for the exhaust system. This dryer is factory-ready for rear exhaust. To exhaust out the bottom or the right
or the left (electric model only), use the accessory exhaust kit (sold separately). Instructions are included
with the kit. It’s important to make sure the room has enough fresh air. The dryer must be located where
there is no air-flow obstruction.

On gas dryers, adequate clearance as noted on the data plate must be maintained to ensure adequate air
for combustion and proper dryer operation.

Do not install or store the dryer in an area where it will be exposed to water and/or weather. Keep the dryer
area clear of combustible materials, casoline, and other fl ammable vapors and liquids. A dryer produces
combustible lint. The area around the dryer should be kept Lint-Free.

01 installing your dryer

ALCOVE OR CLOSET INSTALLATION

You must exhaust the dryer to the outside to reduce the risk of fi re when installed in an alcove or

WARNING

closet.

• No other fuel-burning appliance should be installed in the same closet as the dryer.

• WARNING: To reduce the risk of fi re, you must exhaust the dryer to the outdoors.

See Exhaust information section.

• Minimum clearances between the dryer and adjacent walls or other surfaces are:

2” in front, 17” on top, 1” on either side, and 5” in the back.

• The closet front must have two unobstructed air openings for a combined minimum total area of 72 in²

with 3” minimum clearance on the top and bottom. A louvered door with equivalent space clearance is
acceptable.

installing your dryer _11

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:11DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:11 2012-01-20  1:58:282012-01-20  1:58:28

installing your dryer

MOBILE HOME INSTALLATION

The installation of the dryer in mobile homes must conform to the Manufactured Home Construction and
Safety Standard Title 24 CFR, Part 3280 {formerly the Federal Standard for Mobile Home Construction and
Safety, Title 24, HUD (Part 280), 1975} for the United States) or CSA Standards Z240 (for Canada).

When installing a dryer in a mobile home, you must make provisions for anchoring the dryer to the floor.
Locate the dryer in an area that has adequate fresh air.
A minimum of 72 in² (465 cm²) of unobstructed space is required.
Call 1-800-SAMSUNG(726-7864) for information on purchasing the Floor Anchoring Kit as an accessory.
All mobile home installations must be exhausted to the outside with the exhaust duct termination securely

fastened to the mobile home structure, using materials that will not support combustion.
The exhaust duct may not terminate underneath the mobile home.
See Exhausting section for more information.

EXHAUSTING

Exhausting the dryer to the outside will prevent large amounts of lint and moisture from being blown into the
room.

In the United States:

• All dryers must be exhausted to the outside.

• The required exhaust duct is 4 inches (10.2 cm) in diameter.

• Use only those foil-type fl exible ducts, if any, specifically identified for use with the appliance

by the manufacturer and that comply with the Outline for Clothes Dryer Transition Duct,
Subject 2158A.

• Do not assemble the duct with screws or other fastening means that extend into the duct

and catch lint.

In Canada:

• Use only those foil-type fl exible ducts, if any, specifically identified for use with the appliance

by the manufacturer.

• All dryers must be exhausted to the outside.

• The exhaust duct should be 4 inches (10.2 cm) in diameter.

Outside the U.S. and Canada:

• Refer to the local codes.

You must exhaust the dryer to the outside to reduce the risk of fi re when you install the

WARNING

dryer in an alcove or closet.
NEVER USE A PLASTIC OR NON-METAL FLEXIBLE DUCT.
If your existing ductwork is plastic, non-metal, or combustible, replace it with metal.
Use only a metal exhaust duct that is non-flammable to ensure containment of exhaust air,
heat, and lint.

12_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:12DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:12 2012-01-20  1:58:282012-01-20  1:58:28

GAS REQUIREMENTS

Use only natural or LP (liquid propane) gases.

THE INSTALLATION MUST CONFORM WITH LOCAL CODES, OR IN THE ABSENCE OF LOCAL
CODES, WITH THE NATIONAL FUEL GAS CODE ANSI/Z223.1, LATEST REVISION (FOR THE UNITED
STATES), OR WITH THE CAN/CGA-B149 INSTALLATION CODES (FOR CANADA).

Gas dryers are equipped with a burner vent for use with natural gas. If you plan to use your dryer with LP
(liquid propane) gas, it must be converted for safe and proper performance by a qualified service technician.

A 1/2” (1.27 cm) gas supply line is recommended and must be reduced to connect to the 3/8” (1 cm) gas
line on your dryer. The National Fuel Gas Code requires that an accessible, approved manual gas shut-off
valve be installed within 6” of your dryer.

Gas dryers installed in residential garages must be raised 18 inches (46 cm) above the floor.

Additionally, a 1/8” (0.3 cm) N.P.T. (National Pipe Thread) plugged tapping, accessible for test gauge
connection, must be installed immediately upstream of your dryer’s gas supply connection.

Your dryer must be disconnected from the gas supply pipe system during any pressure testing of the
system.

DO NOT reuse old flexible metal gas lines. Flexible gas lines must be design certified by the American Gas
Association (CGA in Canada).

• Any pipe joint compound used must be resistant to the action of any liquefied petroleum gas.

• As a courtesy, most local gas utilities will inspect a gas appliance installation.

GAS IGNITION – Your dryer uses an automatic ignition system to ignite the burner.

There is no constant burning pilot.

COMMONWEALTH OF MASSACHUSETTS INSTALLATION
INSTRUCTIONS

Your dryer must be installed by a licensed plumber or gas fitter. A “T” handle manual gas valve must be
installed in the gas supply line to your dryer. If a flexible gas connector is used to install your dryer, the
connector can be no longer than 3’ (36”).

• Gas leaks may occur in your system, creating a dangerous situation.

• Gas leaks may not be detected by smell alone.

WARNING

• Gas suppliers recommend you purchase and install a UL-approved gas detector.

• Install and use in accordance with manufacturer’s instructions.

01 installing your dryer

installing your dryer _13

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:13DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:13 2012-01-20  1:58:282012-01-20  1:58:28

installing your dryer

ELECTRICAL REQUIREMENTS

Wiring diagram is located on the plate below the control panel or frame back.

• Improper connection of the equipment grounding conductor can result in a risk of electric shock.

WARNING

Check with a qualified electrician or serviceman if you are in doubt as to whether your dryer is
properly grounded. Do not modify the plug provided with your dryer – if it doesn’t fit the outlet,
have a proper outlet installed by a qualified electrician.

• To prevent unnecessary risk of fire, electrical shock, or personal injury, all wiring and grounding

must be done in accordance with local codes, or in the absence of local codes, with the National
Electrical Code, ANSI/NFPA No. 70-Latest Revision (for the U.S.) or the Canadian Electrical Code
CSA C22.1 – Latest Revisions and local codes and ordinances. It is your responsibility to provide
adequate electrical services for your dryer.

• All gas installations must be done in accordance with the national Fuel Code ANSI/Z2231 – Latest

Revision (for the U.S.) or CAN/CGA – B149 Installation Codes – Latest Revision (for Canada) and
local codes and ordinances.

GROUNDING

This dryer must be grounded. In the event of malfunction or breakdown, the ground will reduce the risk of
electrical shock by providing a path of least resistance for the electrical current.

Gas models

WARNING

Your dryer has a cord with an equipment-grounding conductor and a grounding plug.
The plug must be plugged into an appropriate outlet that is properly installed and grounded in

accordance with all local codes and ordinances.
Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet

installed by a qualified electrician.
Never connect the ground wire to plastic plumbing lines, gas lines, or hot water pipes.

Electric models

WARNING

Your dryer has a cord with an equipment-grounding conductor and a grounding plug, sold
separately.

The plug must be plugged into an appropriate outlet that is properly installed and grounded in
accordance with all local codes and ordinances.

Do not modify the plug provided with your dryer – if it doesn’t fit the outlet, have a proper outlet
installed by a qualified electrician.

If a power cord is not used and the electric dryer is to be permanently wired, the dryer must
be connected to a permanently grounded metal wiring system, or an equipment grounding
conductor must be run with the circuit conductors and connected to the equipment grounding
terminal.

14_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:14DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:14 2012-01-20  1:58:282012-01-20  1:58:28

ELECTRICAL CONNECTIONS

Before operating or testing, follow all grounding instructions in the Grounding section.
An individual branch (or separate) circuit serving only your dryer is recommended. DO NOT USE AN

EXTENSION CORD.

Gas models – U.S. and Canada

A 120 volt, 60 Hz AC approved electrical service, with a 15-ampere fuse or circuit breaker is
required.

Electric models – U.S. only

Most U.S. dryers require a 120 / 240 volt, 60 Hz AC approved electrical service. Some require
120 / 208 volt, 60 Hz approved electrical service. The electric service requirements can be found
on the data label located behind the door. A 30-ampere fuse or circuit breaker on both sides of
the line is required.

• If a power cord is used, the cord should be plugged into a 30-ampere receptacle.

• The power cord is NOT provided with U.S. electric model dryers.

IMPORTANT:

When local codes allow, the dryer electrical supply may be connected by means of a new power
supply cord kit, marked for use with a dryer, that is U.L. listed and rated at a minimum of120/240
volts, 30-ampere with three No. 10 copper wire conductors terminated with closed loop
terminals, open-end spade lugs with turned up ends, or with tinned leads.

• Do not reuse a power supply cord from an old dryer. The power cord electric supply wiring

must be retained at the dryer cabinet with a suitable UL-listed strain relief.

• Grounding through the neutral conductor is prohibited for (1) new branch-circuit installations,

(2) mobile homes, (3) recreational vehicles, and (4) areas where local codes prohibit
grounding through the neutral conductor. (Use 4-prong plug for 4 wire receptacle, NEMA
type 14-30R.)

Electric models – Canada Only

• A 120 / 240 volt, 60 Hz AC approved electrical service fused through a 30-ampere fuse or

circuit breaker on both sides of the line is required.

• All Canadian models are shipped with the power cord attached. The power cord should be

plugged into a 30-ampere receptacle.

It is not permissible to convert a dryer in Canada to 208 volts.

01 installing your dryer

installing your dryer _15

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:15DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:15 2012-01-20  1:58:282012-01-20  1:58:28

installing your dryer

INSTALLATION - GENERAL PROCEDURE

For proper installation, we recommend that you hire a qualified installer.

Read these instructions completely before you begin the installation.

To install the dryer, follow these steps:

1. Move your dryer to an appropriate location for installation. Consider installing the dryer and washer side-

by-side so you have easy access to both appliances.

To move the dryer easily, lay two of the carton cushion-tops on the floor. Tip your dryer on its side so it
lies across both cushion-tops. Push the dryer so that it is near its final location. Set your dryer upright.
Leave enough room around the dryer so you can attach the duct work, power cord, etc.

2. If you need to change the direction of the door, go to Door Reversal on page . When done, return to

Step 3 below.

3. Review the Exhausting section before installing the exhaust system. Install the duct work from your

dryer to the exhaust hood. The crimped end of the duct sections must point away from your dryer. DO
NOT use sheet metal screws when assembling ducting. These joints should be taped. Never use plastic
flexible exhaust material.

A tip for tight installations: Attach a section of the exhaust system to your dryer before putting it in
place. Use duct tape to secure this section to your dryer, but do not cover the ventilation slots at the
back of the dryer cabinet.

4. If you have an electric model, skip to Step 6. If you have a gas model, go to the next step.

5. Review the Gas Requirements section, then follow the lettered steps below.
a. Remove the pipe thread protective cap.
b. Apply pipe joint compound or about 1 1/2 wraps of Teflon tape over all threaded connections.

The pipe joint compound must be resistant to the action of any liquefied petroleum gas.

c. Connect the gas supply to your dryer. An additional fitting is required to connect the 3/4” (1.9 cm)

female thread end of a flexible connector to the 3/8” (1 cm) male threaded end on the dryer.

d. Securely tighten the gas line fitting over the threads.
e. Turn on the gas supply. Check all gas connections for leaks using a soap solution. If bubbles

appear, tighten the connections and recheck. DO NOT use an open flame to check for gas leaks.

f. Go to Step 6 on the next page

16_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:16DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:16 2012-01-20  1:58:282012-01-20  1:58:28

6. Review the Electrical Requirements section, then follow the 3 Wire system connection instructions (Step

7) or 4 Wire system instructions (Step 8) below.

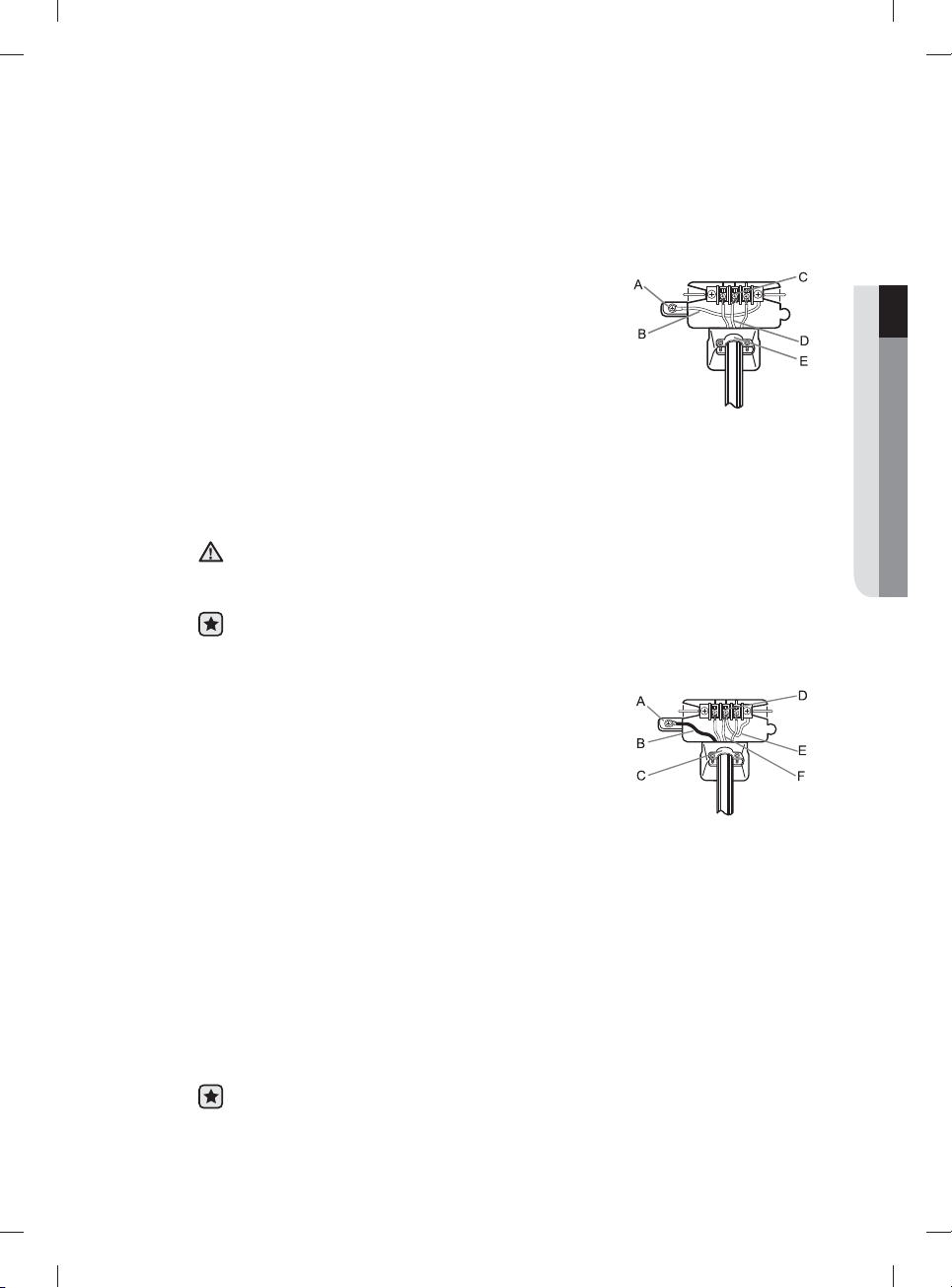

7. Three Wire system instructions:
A. External ground connector
B. Neutral grounding wire (green/yellow)
C. Center silver-colored terminal block screw
D. Neutral wire (white or center wire)
E. ¾” (1.9 cm) UL-listed strain relief

1. Loosen or remove the center terminal block screw.

2. Connect the neutral wire (white or center wire) of the power

cord to the center, silver-colored terminal screw of the
terminal block. Tighten screw.

3. Connect the other wires to outer terminal block screws. Tighten screws.

4. Tighten the strain relief screws.

5. Insert the tab of the terminal block cover into your Dryer’s rear panel slot.

Secure the cover with a hold-down screw.

If converting from a 4-wire electrical system to a 3-wire, you must connect the ground strap
to the terminal block support to ground the dryer frame to the neutral conductor.

WARNING

We recommend using Ring terminals. If you use Strap terminals, please ensure you install
them perfectly.

8. Four Wire System instructions:
A. External ground connector
B. Green or bare copper wire of power cord
C. ¾” (1.9 cm) UL-listed strain relief
D. Center silver-colored terminal block screw
E. Neutral Grounding wire (green/yellow)
F. Neutral wire (white or center wire)

1. Remove the External ground connector screw.

2. Connect the ground wire (green or unwrapped) of the

power cord to the external ground connector screw. If
you want to connect B (Green or bare copper wire of
power cord) to the Neutral Post without assembling with A
(cabinet ground), call the service technician.

3. Loosen or remove the center terminal block screw.

4. Connect the neutral wire (white or center wire) of the power cord and the appliance ground

wire (green with yellow stripes) under the central screw of the terminal block.

5. Connect the other wires to the outer terminal block screws. Tighten screws.

6. Tighten the strain relief screws.

7. Insert the tab of the terminal block cover into your Dryer’s rear panel slot.

Secure the cover with a hold-down screw.

We recommend using Ring terminals. If you use Strap terminals, please ensure you install
them perfectly.

01 installing your dryer

installing your dryer _17

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:17DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:17 2012-01-20  1:58:282012-01-20  1:58:28

installing your dryer

U.S. MODELS:

IMPORTANT – All U.S. models are designed for a 3-WIRE SYSTEM CONNECTION. The dryer frame is
grounded to the neutral conductor at the terminal block. A 4-WIRE SYSTEM CONNECTION is required for
new or remodeled construction, mobile homes, or if local codes do not permit grounding through neutral.
If you use the 4-wire system, you cannot ground the dryer frame to the neutral conductor at the terminal
block.

Remove the terminal block cover plate. Insert the power cord with a UL-listed strain relief through the hole
provided in the cabinet near the terminal block.

A strain relief must be used. Do not loosen the nuts already installed on the terminal block. Be sure they are
tight. Use a 3/8” (1cm) deep well socket.

9. Connect the Water Inlet Hose. For instructions, go to Connecting the

Inlet Hose on page

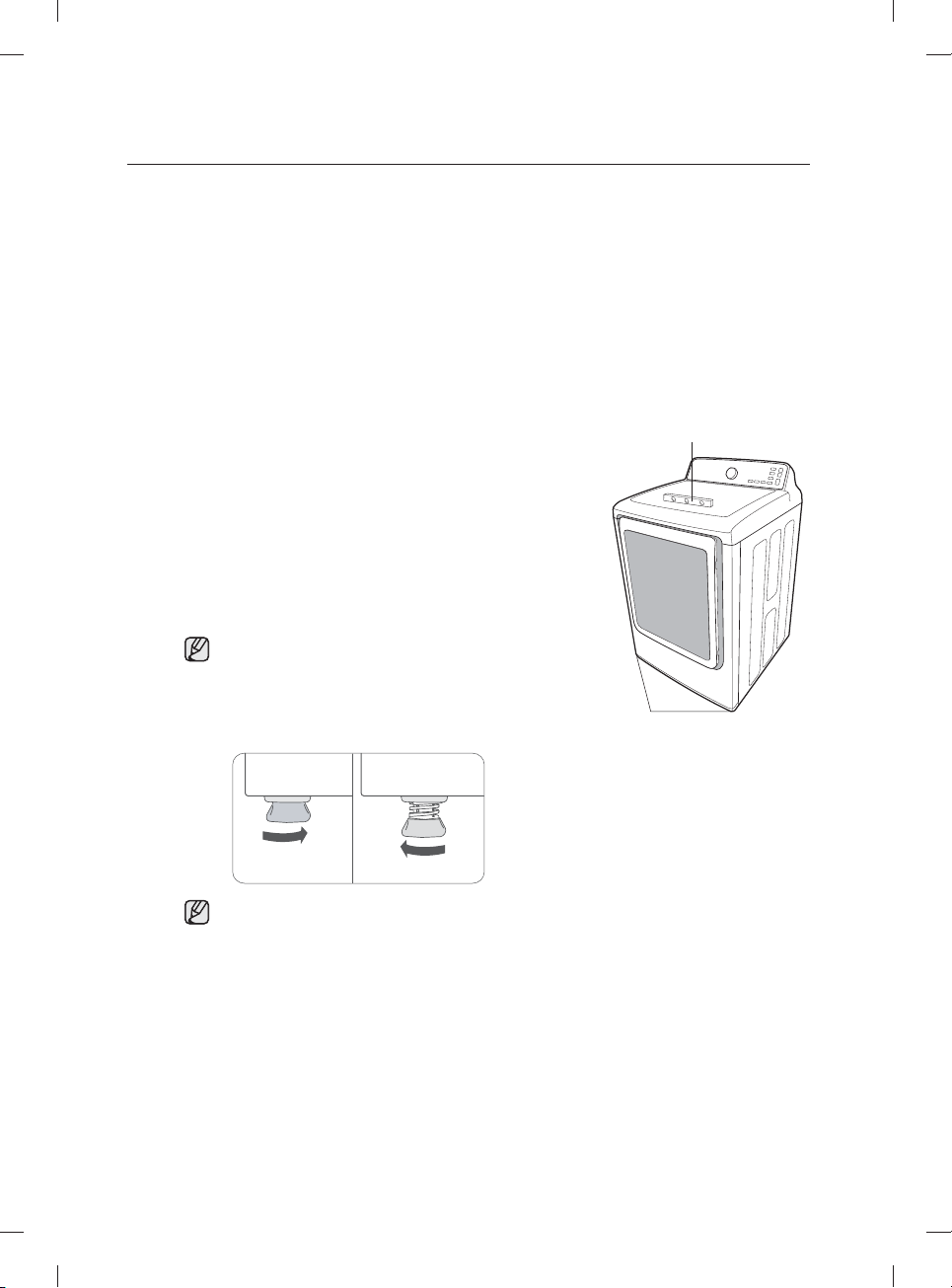

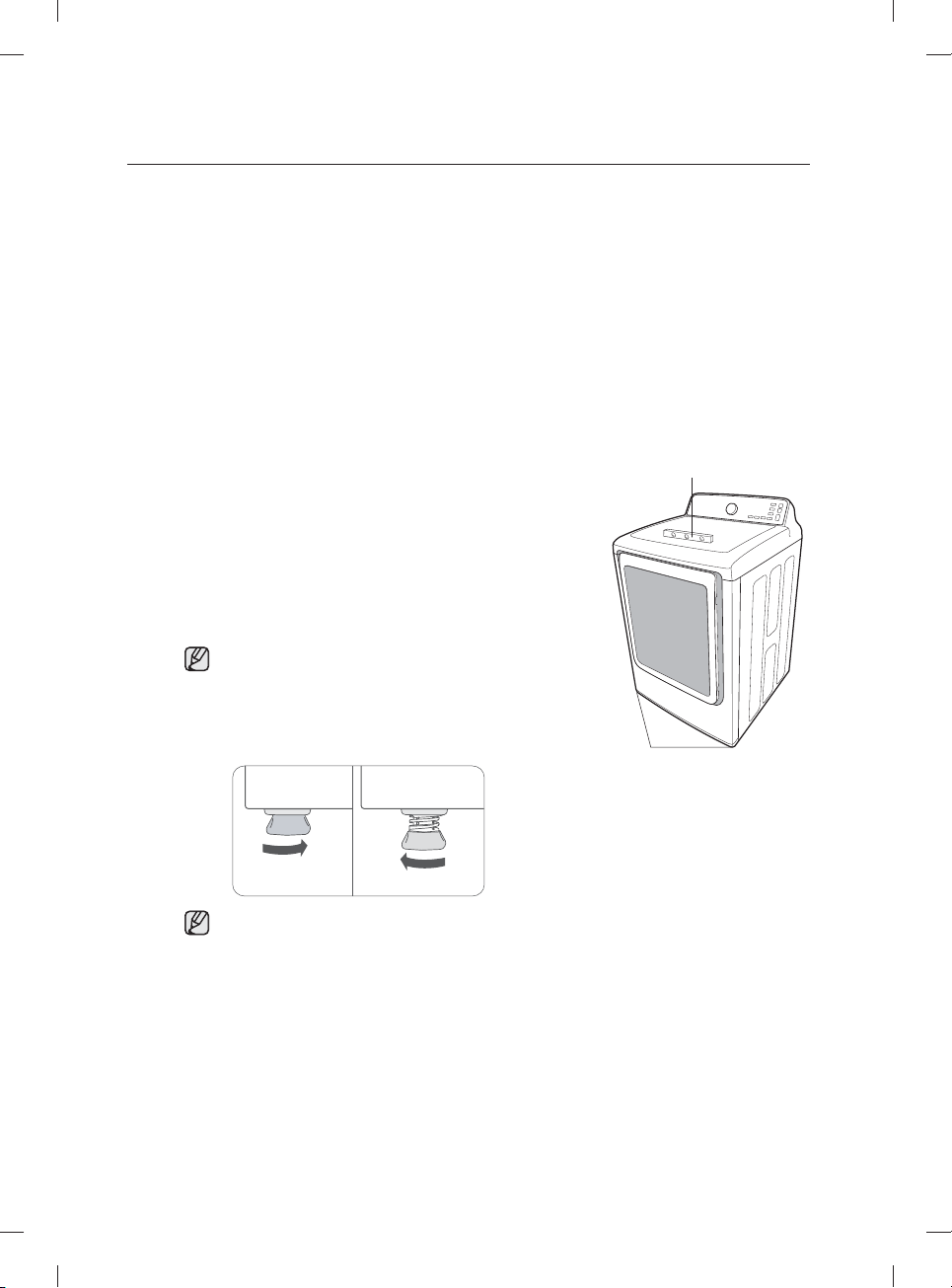

10. To ensure that the dryer provides optimal drying performance, it must

be level. To level the dryer, follow the lettered steps below:

a. Using a level, check if the dryer is level side to side and then front

to back.

b. If the dryer is not level, adjust the leveling feet on the bottom of

the dryer until the washer is level side to side and back to front.
Turning the feet clockwise retracts the feet. Turning the feet
clockwise loosens and extends them.

To set the dryer to the same height as the washer, fully
retract the leveling feet by turning them counterclockwise,
then loosen the feet by turning them clockwise. Once
the dryer is the same height as the washer, follow the
directions above to level the dryer.

Leveling feet

Level

Retract fully Then loosen

Adjust the leveling feet only as much as necessary to level the dryer. Extending the leveling
feet more than necessary can cause the dryer to vibrate.

11. Make sure all gas connections (on gas models), exhaust, and electrical connections are complete. Plug

in your dryer, and then check its operation by using the checklist below.

12. For GAS MODELS ONLY

The burner may not ignite initially due to air in the gas line. Allowing your dryer to operate on a heat
setting will purge the line. If the gas does not ignite within 5 minutes, turn your dryer off and wait 5
minutes. Be sure the gas supply to your dryer has been turned on. To confirm gas ignition, check the
exhaust for heat.

18_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:18DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:18 2012-01-20  1:58:282012-01-20  1:58:28

FINAL INSTALLATION CHECKLIST

 The dryer is plugged into an electrical outlet and grounded properly.
 The exhaust ductwork is hooked up and the joints are taped.
 You have used rigid or stiff-walled flexible metal duct material, not plastic flexible duct.
 The dryer is level and is sitting firmly on the floor.
 For gas models: The gas is turned on and there are no gas leaks.
 Start your dryer to confirm that it runs, heats, and shuts off.

01 installing your dryer

installing your dryer _19

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:19DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:19 2012-01-20  1:58:292012-01-20  1:58:29

installing your dryer

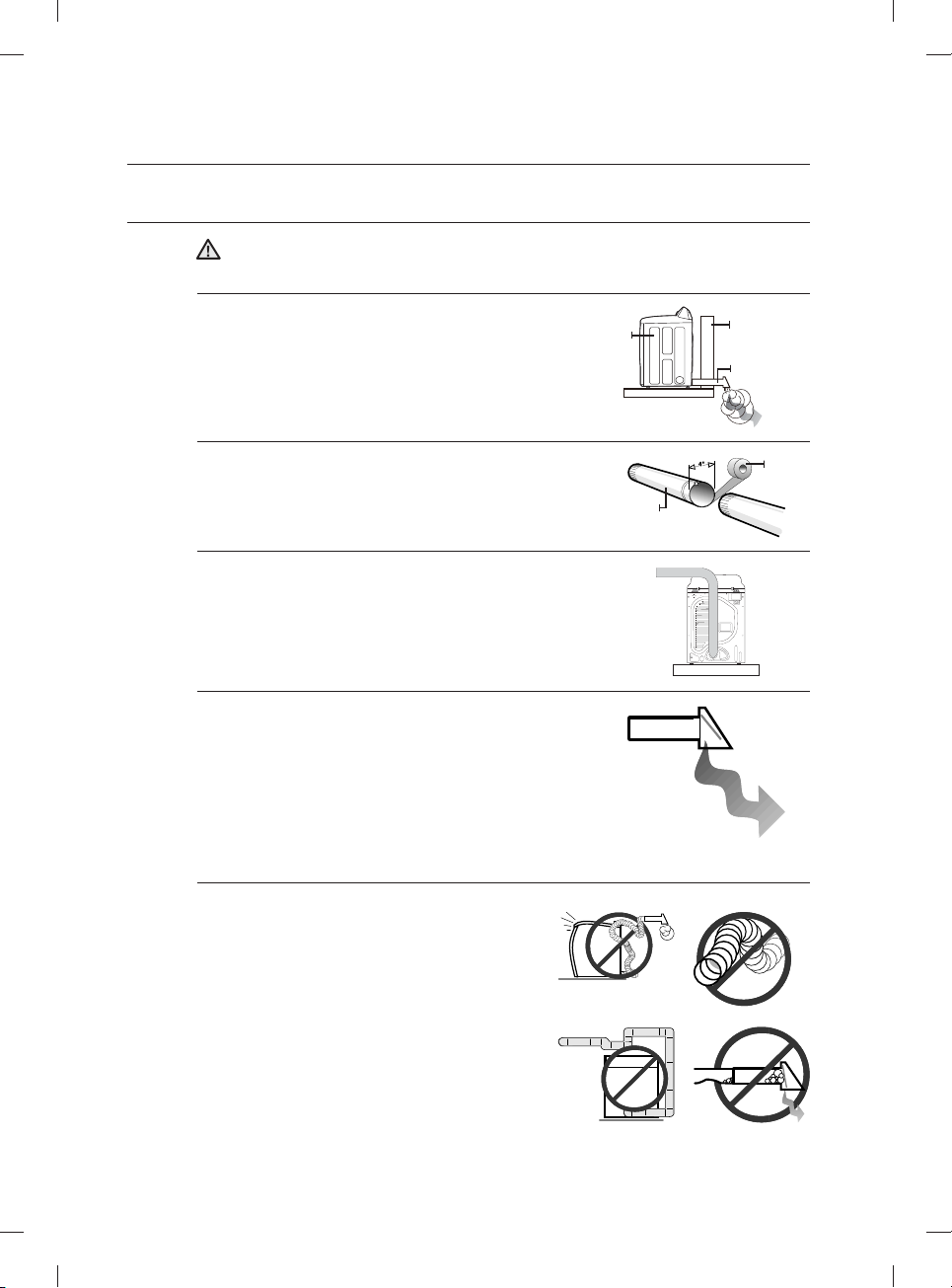

DRYER EXHAUST TIPS

Plastic or non-metal flexible duct presents a potential fire hazard.

WARNING

1. Make sure your dryer is installed properly so it exhausts air

easily.

2. Use 4” diameter rigid metal duct. Tape all joints, including at

the dryer.
Never use lint-trapping screws.

3. Keep ducts as straight as possible.

4. Clean all old ducts before installing your new dryer.

Be sure the vent flap opens and closes freely.
Inspect and clean the exhaust system annually.

Don’t let a poor exhaust system slow drying by:

1. Restrict your dryer with a poor exhaust system.

2. Use a plastic, thin foil, or non-metal flexible duct.

3. Use unnecessarily long ducts that have many

elbows.

4. Use crushed or clogged vent or ducts.

1 2

Dryer

DUCT

Wall

DUCT
EXHAUST

TAPE

3 4

20_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:20DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:20 2012-01-20  1:58:292012-01-20  1:58:29

DOOR REVERSAL

1. Unplug the power cord.

2. Remove the four hinge screws from the door

3. Remove the door by lifting it

4. Remove the two screws from the holder-lever and then remove

the cover-holder.

5. Assemble the holder-lever on the opposite side using the screws

that were removed from the holder-lever-in Step 4.

6. Assemble the cover-holder on the opposite side.

7. Remove the two cover-hinges.

8. Assemble the two cover-hinges

on the opposite side.

Use to remove cover-holder,
cover-hinge with (-) driver

01 installing your dryer

9. Remove the 14 screws.

Two screw(L) is different other screws.
(longer than the other.)

L

installing your dryer _21

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:21DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:21 2012-01-20  1:58:292012-01-20  1:58:29

installing your dryer

10. Remove the holder-glass.

11. Change position with each other.

: Cover-hinge to handle-door
: holder-hinge to guider-holder

glass

12. Remove the hinge-door and then

assemble on the opposite side.

Picture for you reference the
process of assemble.

13. Remove the cover-hole(P1).

14. Assemble the holder glass and then fasten the 14 screws

that removed in step 9.

15. Attach the cover-hole.

Spare cover-hole into assy manual.

16. Install the door on the frame-front and then fasten the 4

screws that removed in step 2.

Check position of screw that installed to hinge door.

L

P

22_ installing your dryer

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:22DV400-03170A_EN_HUDSON-PJT_v1.indd Sec3:22 2012-01-20  1:58:302012-01-20  1:58:30

operating instructions, tips

To reduce the risk of fire, electric shock, or injury to persons, read the IMPORTANT SAFETY
INSTRUCTIONS before operating this appliance.

WARNING

OVERVIEW OF THE CONTROL PANEL

3 4 5 761

2

3 4 5 71

2 6

8 9

8

02 operating instructions, tips

9

To select a cycle, rotate the Cycle Selector dial to the desired cycle.
The indicator light by the cycle name will illuminate. The Nomal, Heavy Duty,

Perm Press, Bedding, Delicates, Towels cycles are Sensor Dry cycles.
Sensor Dry automatically senses the moisture in the load and shuts the dryer

off when the load reaches the dryness level you have selected with the Dry
Level Selection Button (see below).

Normal – Use this cycle to dry loads of cotton, underwear, and linen.
Heavy Duty – Use this cycle to dry heavy fabrics such as jeans, corduroys, or

Cycle Selector

1

work clothes with high temperature heat.
Perm Press – Dry wrinkle-free cottons, synthetic fabrics, knits, and permanent

press fabrics automatically.

Bedding – For bulky items such as blankets, sheets and comforters.
Delicates – The Delicates cycle is designed to dry heat-sensitive items at a

low drying temperature.

Towels (DV456*) - To dry bath towels and similar items.
Sanitize – Sanitizes garments by infusing high temperature heat deep into

the fabric during the drying cycle. Use this course to keep your bedding and
curtains clean through sanitization.

operating instructions, tips _23

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:23DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:23 2012-01-20  1:58:312012-01-20  1:58:31

operating instructions, tips

Time Dry – Time Dry allows you to select the desired cycle time in minutes.
Turn the Cycle Selector dial to Time Dry, then press the Adjust Time up arrow

to set the drying time. Press the arrow repeatedly to scroll through the time
settings.

Quick Dry - Provides a 30 minute drying cycle.
Air Fluff (DV456*) – The Air Fluff cycle tumbles the load at room temperature

air.
Wrinkle Release – The Wrinkle Release cycle will release wrinkles from items

that are clean, dry, and only slightly wrinkled, such as clothes from a crowded
closet, suitcase or items that have been in the dryer too long after the cycle
has ended. Wrinkle Release can be used with any temperature selection.

The display window shows the estimated time remaining in the cycle after you
have pressed the Start/Pause button. The estimated time remaining may fl
uctuate as the cycle progresses.

Digital Graphic

2

Display

Dry Level

3

Selection Button

Temp Selection

4

Button

Time Selection

5

Button

The Drying light will illuminate and remain lit until the cycle is complete.
When your dryer is in the cool-down phase, the Cooling light will illuminate. When

your dryer is in the wrinkle prevent phase, the Wrinkle Prevent light will illuminate.
When the cycle is complete, “End” will appear in the display panel until you push

the Start/Pause button or the Power button. If your dryer is paused during a
cycle, the indicator lights will blink until you press the Start/Pause button.

To select the dry level in the Normal, Heavy Duty, or other Sensor Dry cycles,
press the Dry Level button. An indicator light will illuminate next to the dryness
level you selected.

Press the button repeatedly to scroll through the settings. Larger or bulkier
loads may require the Very Dry or More Dry setting for complete dryness.

Damp Dry is designed to partially dry items. Use for items that lay flat or hang
to dry.

To select the temperature for the load, press the Temp button. An indicator
light will illuminate next to the temperature you selected. Press the button
repeatedly to scroll through the settings.

High – For sturdy cottons or those labeled Tumble Dry.
Medium – For permanent press, synthetics, lightweight cottons, or items

labeled Tumble Dry Medium.

Low – For heat sensitive items labeled Tumble Dry Low or Tumble Dry Warm.
Extra Low (DV456*) – Provides the lowest heated dry temperature possible.

When using Manual Dry cycles, you can adjust the drying time by pressing the
time selection button.

During the Sensory Dry cycle, the time light indicator is off because exact
drying times are determined by fluctuating humidity levels.

24_ operating instructions, tips

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:24DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:24 2012-01-20  1:58:312012-01-20  1:58:31

Select Cycle

6

Option

Start/Pause

7

selection button

My Cycle button

8

Power button

9

Adjust Time – You can add or subtract time from the automatically set times
in the Wrinkle Release cycle and the Manual Dry cycles (Time Dry, Quick Dry,
or Air Fluff cycles.)

To add or subtract time from the cycle, press the Adjust Time arrow pad up or
down until the desired time is displayed.

Wrinkle Prevent -Wrinkle Prevent provides approximately 180 minutes
of intermittent tumbling in unheated air at the end of the cycle to reduce
wrinkling. Press the Wrinkle Prevent button to activate this feature.

The indicator light above the pad will illuminate when you select Wrinkle Prevent.
The load is dry and you can remove it at any time during the Wrinkle Prevent cycle.
Mixed Load Bell (DV456*) - This is an alarm that notifies you when the

average dry level of a mixed load with various types of cloth is damp dry
(80 % dried). When this level is reached, an alarm sounds for five (5) seconds.
After the alarm sounds, the dryer will continue to run until you turn it off or the
clothes reach the level of dryness you selected at the start of the cycle.

This function can only be selected in the Sensor Dry course, and the dry level
can only be selected from among Normal Dry, More Dry, and Very Dry.

Smart Care (DV456*)- Use this function to check if the Dryer is out of order
using your smart phone when the Dryer malfunctions. This function is set if
you press and hold the Mixed Load Bell key for 3 seconds within 10 seconds
of turning the power on or when an error occurs.

Press to pause and restart programs.

Choose your favorite cycle including cycle, temp, dry level option, etc. (See
page 27 for detail.)

Press once to turn your dryer on, press again to turn it off. If you turn
your dryer on and do not touch any buttons for 10 minutes, the power
automatically turns off.

02 operating instructions, tips

operating instructions, tips _25

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:25DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:25 2012-01-20  1:58:322012-01-20  1:58:32

operating instructions, tips

CHILD LOCK

A function to prevent children from playing with your dryer.

Setting/Releasing

If you want to set or release the Child Lock, press the Temp. and Time buttons simultaneously
for 3 seconds.

Child Lock Details

- You can set Child Lock while your dryer is running.

- Once you turn Child Lock on, no button, except for the Power button, will respond until you

release the Child Lock function.

- The Child Lock indicator will be lit.

If you have not released Child Lock, and then turned the dryer off and on, the Child Lock
function will still be on. To release Child Lock, follow the instructions above.

When other buttons, except for the Power button, do not respond, check the Child Lock
indicator. If Child Lock is on, follow the instructions above to turn Child Lock off.

DRUM LIGHT (ONLY DV456*)

Lights the dryer drum while the dryer is running.

Turning On and Off

Press and hold the Wrinkle Prevent button for 3 seconds or more.

You can turn the Drum Light on and off while your dryer is running and when it is
stopped. If you do not turn the Drum Light off 5 minutes after turning it on, the Drum Light
automatically turns off.

SIGNAL

When the cycle is complete, a chime will sound.
When you press and hold both the Dry Level and Temp buttons simultaneously for 3 seconds or more, the

chime will sound intermittently.
Adjust the volume of the chime or turn it off by pressing the Signal button.
Press the button repeatedly to scroll through the choices.

26_ operating instructions, tips

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:26DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:26 2012-01-20  1:58:322012-01-20  1:58:32

MY CYCLE

1. Users can only use this function when the product is turned on and in standby mode.

2. The My Cycle setting consists of a Save function and a Load function depending on how long the key is

held down.

- Holding the key down for 3 seconds or more: The My Cycle Save function (the option setting sound

is played)

- Holding the key down for less than 3 seconds: The My Cycle Load function (the level changing

sound is played.)

3. When configuring the My Cycle Load, and there is no saved course, the default course is set.

4. If the My Cycle key is held down, the My Cycle LED is turned on. (Only when the My Cycle LED exists.)

5. The items saved by the My Cycle function are the course, temperature and drying level.

6. If the My Cycle Save is configured, the currently configured course and option LEDs blink at 0.5 second

intervals for 3 seconds, and if the course and option settings are changed within those 3 seconds, the
LEDs remain on.

7. In the paused state, the My Cycle Save function cannot be configured and if the user tries to configure

the My Cycle Save function, an error sound is played.

8. If the My Cycle Load function is configured while the course and option LEDs blink due to the

configuration of My Cycle Save function, the LEDs stop blinking and remain on.

9. If a saved option key is pressed or the course is changed when configuring the My Cycle Save, the My

Cycle LED is turned off.

10. The My Cycle function is released when the product enters the exit cycle or is turned off.

SMART CARE (DV456*)

This function enables you to check the status of the washing machine using a smartphone.

1. To activate the Smart Care function, press the power button to turn the dryer on and then press and

hold the Mixed Load Bell button for 3 seconds. If you press a button other than the Mixed Load Bell
button after turning the dryer on, you will not be able to activate the Smart Care function.

2. If the Smart Care function is activated, the lamp over the Mixed Load Bell button blinks for 2 or

3 seconds and then the Smart Care indicator is lit on the display.

3. Run the Smart Care app on your smart phone.

4. You can only use the Smart Care function using a Samsung Galaxy mobile.

5. Focus the smart phone’s camera on the display panel of the washing machine.

6. If the smart phone’s camera is focused on the display panel of the washing machine, the result is

automatically recognized and the error type and countermeasures are displayed on the smart phone.

7. If an error occurs more than once, please manually enter the error code displayed on the display panel

of the washing machine into the Smart Care app.

Downloading the Smart Care app

• Galaxy S Users: To download the application, select the Samsung AppStore menu in the

Android Market (by pressing the Menu button in the Android Market) or connect to http://mobile.
kr.samsungmobile.com/apps and install Samsung AppStore.

• Galaxy S2 Users: To download the application, run SamsungApps on the home screen of the

smartphone and enter the Samsung AppStore.

02 operating instructions, tips

Using the application on the Galaxy S or S2 running android version 2.2 is recommended.
Precautions when using Smart Care

• If a lighting device (e.g. fluorescent or lamp) is reflected on the display panel of the washing

machine, the result on the display panel may not be recognized easily.

• If an error occurs more than once, please manually enter the error code displayed on the display

panel of the washing machine into the Smart Care app.

• If the angle of the smartphone camera and the display panel of the washing machine is incorrect,

the error may not be recognized properly.Please try to hold the smart phone at an angle to the
display panel as shown by the figure.

operating instructions, tips _27

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:27DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:27 2012-01-20  1:58:322012-01-20  1:58:32

operating instructions, tips

CLEAN THE LINT FILTER

• After each load.

• To shorten drying time.

• To operate more energy efficiently.

Do not operate your dryer without the lint filter in place.

Frame Front

Filter

Door

LOAD THE DRYER PROPERLY

• Place only one washload in your dryer at a time.

• In mixed loads, heavy and lightweight fabrics will dry differently. This may result in lightweight fabrics

being dry while heavy fabrics remain damp at the end of a drying cycle.

• Add one or more additional similar items to your dryer when you are drying only one or two items. This

improves the tumbling action and drying effi ciency.

• Overloading restricts tumbling action, resulting in uneven drying as well as excessive wrinkling of some

fabrics.

GETTING STARTED

1. Load your dryer loosely – DO NOT overload.

2. Close the door.

3. Select the appropriate cycle and options for the load (see pages 23, 24, 25).

4. Press the Start/Pause button.

5. The dryer indicator light will illuminate.

6. The estimated cycle time will appear in the display.

The time may fluctuate as humidity levels fluctuate in the dryer.

• When the cycle is complete, “End” will appear in the display.

• Pressing Power cancels the cycle and stops your dryer.

• The Drying, Cooling, and Wrinkle Prevent indicator lights will illuminate during those portions of the

cycle.

Do not place anything on top of your dryer while it is running.

WARNING

28_ operating instructions, tips

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:28DV400-03170A_EN_HUDSON-PJT_v1.indd Sec6:28 2012-01-20  1:58:322012-01-20  1:58:32

care and cleaning

CONTROL PANEL

Clean with a soft, damp cloth. Do not use abrasive substances.
Do not spray cleaners directly on the panel.
The control panel finish may be damaged by some laundry pre-treatment soil and stain remover products.
Apply such products away from your dryer and wipe up any spills or overspray immediately.

TUMBLER

Remove any stains such as crayon, ink, or fabric dye (from new items such as towels or jeans) with an all­purpose cleaner.

Tumble old towels or rags to remove any excess stain or cleaning substance.
Once these steps are followed, stains may still be visible, but should not transfer to subsequent loads.

POWDER COATED TUMBLER

To clean the powder coated tumbler, use a damp cloth with a mild, non-abrasive cleaner suitable for
surfaces.

Remove the cleaner residue and dry with a clean cloth.

DRYER EXTERIOR

Clean with a soft, damp cloth. Do not use abrasive substances.
Protect the surface from sharp objects.
Do not place any heavy or sharp objects or a detergent box on the dryer. They can scratch or damage the

top cover of the dryer. Keep these items in the separately purchased pedestal or in a separate storage box.
The entire dryer has a high-gloss finish. Avoid scratching or damaging the surface when using the dryer.

DRYER EXHAUST SYSTEM

Inspect and clean the dryer exhaust system yearly to maintain optimum performance.
The outside exhaust hood should be cleaned more frequently to ensure proper operation.

03 care and cleaning

care and cleaning _29

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec10:29DV400-03170A_EN_HUDSON-PJT_v1.indd Sec10:29 2012-01-20  1:58:322012-01-20  1:58:32

special laundry tips

Special laundry tips

Please follow the care label or manufacturer’s instructions for drying special
items. If care label instructions are not available, use the following information as
a guide.

Bedspreads & Comforters

Blankets

Curtains & Draperies

Cloth Diapers

Down–filled Items (jackets,
sleeping bags, comforters,
etc.)

Foam Rubber (rug backs,
stuffed toys, shoulder pads,
etc.)

Pillows

Plastics (shower curtains,
outdoor furniture covers,
etc.)

THINGS TO AVOID :

• Fiberglass items (curtains, draperies, etc.).

• Woolens, unless recommended on the label.

• Items spotted or soaked with vegetable or cooking oils.

• Follow the care label instructions or dry using the Bedding cycle.

• Make sure the item is thoroughly dry before using or storing.

• May require repositioning to ensure even drying.

• Use the Normal cycle and dry only one blanket at a time for best

tumbling action.

• Make sure the item is thoroughly dry before using or storing.

• Use the Perm Press cycle and medium temperature to help minimize

wrinkling.

• Dry these in small loads for best results and remove as soon as

possible.

• Use the Normal cycle and the High temperature settings for soft,

fluffy diapers.

• Use the Normal cycle and medium temperature setting.

• Adding a couple of dry towels shortens drying time and absorbs

moisture.

• DO NOT dry on a heat setting. Use the Air Fluff cycle (no heat. Only

DV456*).

• WARNING – Drying a rubber item with heat may damage it or create

a fire hazard.

• Use the Normal cycle.

• Add a couple of dry towels and a pair of clean sneakers to help the

tumbling action and to fluff the item.

• DO NOT dry kapok or foam pillows in the dryer. You can dry these

items in the dryer as long as you use the air fluff cycle.

• Use the Air Fluff cycle or the Time Dry cycle and the Low or Extra

Low temperature settings depending on the care label instructions.

30_ special laundry tips

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec5:30DV400-03170A_EN_HUDSON-PJT_v1.indd Sec5:30 2012-01-20  1:58:322012-01-20  1:58:32

troubleshooting

CHECK THESE POINTS IF YOUR DRYER…

PROBLEM SOLUTION

Doesn’t run.

Doesn’t heat.

Doesn’t dry.

Is noisy.

Dries unevenly.

Has an odor.

• Make sure the door is latched shut.

• Be sure the power cord is plugged into a live electrical outlet.

• Check your home’s circuit breakers or fuses.

• Press the Start/Pause button again if the door is opened during the

cycle.

• Check your home’s circuit breakers or fuses.

• Select a heat setting other than Air Fluff.

• On a gas dryer, check that the gas supply is on.

• Clean the lint filter and exhaust duct.

• Dryer may have moved into the cool-down phase of the cycle.

• Check all of the above, plus...

• Be sure the exhaust hood outside the home can open and close

freely.

• Check the exhaust system for lint buildup. Ducting should be

inspected and cleaned annually.

• Use a 4” rigid metal exhaust duct.

• Do not overload. 1 wash load = 1 dryer load.

• Sort heavy items from lightweight items.

• Large, bulky items like blankets or comforters may require

repositioning to ensure even drying.

• Check that the washer is draining properly to extract adequate water

from the load.

• Load may be too small to tumble properly. Add a few towels.

• Check the load for objects such as coins, loose buttons, nails, etc.

Remove promptly.

• It is normal to hear the dryer gas valve or heating element cycle on

and off during the drying cycle.

• Be sure the dryer is leveled properly as outlined in the installation

instruction.

• It is normal for the dryer to hum due to the high velocity of air moving

through the dryer drum and exhaust system.

• Seams, pockets, and other similarly heavy areas may not be

completely dry when the rest of the load has reached the selected
dryness level. This is normal. Select the Very Dry setting if desired.

• If one heavy item is dried with a lightweight load, such as one towel

with sheets, it is possible that the heavy item will not be completely
dry when the rest of the load has reached the selected dryness level.
Sort heavy items from lightweight items for best drying results.

• Household odors from paint, varnish, strong cleaners, etc. may enter

the dryer with the surrounding room air. This is normal as the dryer
draws the air from the room, heats it, pulls it through the tumbler, and
exhausts it outside.

• When these odors linger in the air, ventilate the room completely

before using the dryer.

05 troubleshooting

troubleshooting _31

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec4:31DV400-03170A_EN_HUDSON-PJT_v1.indd Sec4:31 2012-01-20  1:58:322012-01-20  1:58:32

troubleshooting

PROBLEM SOLUTION

Shuts off before load is dry

Lint on clothes

Garments still wrinkled after
Wrinkle-Care

Odors remain in clothing
after Refresh.

Water drips from nozzle
when Steam-Care starts

Sprayed water is not visible
during Steam-Care

INFORMATION CODES

Information codes may be displayed to help you understand what is occurring with your Dryer better.

ERROR DISPLAY MEANING SOLUTION

tE

HE

dE

dF

bE

(DV422,DV400)

bE2

FE

AE

For any codes not listed above, call 1–800–726–7864 (1–800–SAMSUNG)

Clogged Lint Screen
Vent is restricted

Invalid heating Temp in running the
dryer

Running the dryer with door open Close the door and then restart.

Door is not closing properly Call for service.

Unit detects a button is being
pressed for over 30secs or button is
stuck

Invalid power source Frequency Try restarting the cycle.

Electronic Control Problem
(Communication Error)

• The dryer load is too small. Add more items or a few towels and

restart the cycle.

• The dryer load is too large. Remove some items and restart the dryer.

• Make sure the lint filter is cleaned before every load. With some loads

that produce high amounts of lint, it may be necessary to clean the
filter during the cycle.

• Some fabrics are lint producers (for example, a fuzzy white cotton

towel) and they should be dried separately from clothes that are lint
trappers (for example, a pair of lack linen pants).

• Divide larger loads into smaller loads for drying

• Check pockets thoroughly before washing and drying clothes.

• Small loads of 1 to 4 items work best.

• Load fewer garments. Load similar-type garments.

• Fabrics containing strong odors should be washed in a normal cycle.

• This is steam condensation. The dripping water will stop after a short

time.

• Sprayed water is difficult to see when the door is closed

Clean the screen or vent.
If the problem continues, call for service.

Call for service.

If the problem continues, call for service.

Make sure a button is NOT being pressed
continuously. Try restarting the cycle.
If the problem continues, call for service.

If the problem continues, call for service.

Call for service.

32_ troubleshooting

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec4:32DV400-03170A_EN_HUDSON-PJT_v1.indd Sec4:32 2012-01-20  1:58:322012-01-20  1:58:32

appendix

FABRIC CARE CHART

The following symbols provide garment care directions. The Clothing care labels include symbols for
washing, bleaching, drying and ironing, or dry cleaning when necessary. The use of symbols ensures
consistency among garment manufacturers of domestic and imported items. Follow care label directions to
maximize garment life and reduce laundering problems.

Wash Cycle Special Instructions

Normal Line Dry/ Hang to Dry Do Not Wash

Permanent Press /
Wrinkle Resistant /
Wrinkle Control

Gentle/Delicates Dry Flat Do Not Bleach

Drip Dry Do Not Wring

Warning Symbols for
Laundering

06 appendix

Hand Wash

Water Temperature**

Hot Medium Do Not Iron

Warm Low

Cold Any Heat Dry Clean

Bleach

Any Bleach (when
needed)

Only Non-Chlorine
(color-safe)

Bleach (when needed)

Tumble Dry Cycle Medium Dry Flat

Normal

Permanent Press/
Wrinkle Resistant/
Wrinkle Control

Gentle/ Delicates

** The dot symbols represent appropriate wash water temperatures for various items. The temperature range
for Hot is 105° – 125 °F / 41° – 52 °C, for Warm 85° – 105 °F / 29° – 41 °C and for Cold 60° – 85 °F /
16 ° – 29 °C. (Wash water temperature must be a minimum of 60° F/16° C for detergent activation and
effective cleaning.)

Heat Setting

High

Dryclean

No Heat/Air Do Not Dry Clean

Iron-Dry or Steam
Temperatures

High Drip Dry

Low

Do Not Tumble Dry

No Steam (added to
iron)

Line Dry/ Hang to Dry

appendix _33

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec8:33DV400-03170A_EN_HUDSON-PJT_v1.indd Sec8:33 2012-01-20  1:58:322012-01-20  1:58:32

appendix

PROTECTING THE ENVIRONMENT

This appliance is manufactured from recyclable materials. If you decide to dispose of this appliance, please
observe local waste disposal regulations. Cut off the power cord so that the appliance cannot be connected
to a power source. Remove the door so that animals and small children cannot get trapped inside the
appliance.

DECLARATION OF CONFORMITY

This appliance complies with UL2158.

SPECIFICATIONS

C

D

A

B

TYPE FRONT LOADING DRYER

DIMENSIONS

WEIGHT

HEATER RATING

Div Inches (cm) Div Inches (cm)

A. Height

B. Width

43.0” (109.1)

27”(68.6)

123.9 lb (56.2 kg)

22000 BTU/hr (Gas)

C. Depth with
door open 90°

D. Depth

5300 W (Elec.)

49.9” (126.8)

29.4”(74.6)

34_ appendix

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec8:34DV400-03170A_EN_HUDSON-PJT_v1.indd Sec8:34 2012-01-20  1:58:322012-01-20  1:58:32

CYCLE CHART

Cycle Recommended Item

Normal Cottons, Work clothes, Linen

Heavy Duty

Perm Press

Sensor Dry

Manual Dry

Sensor Dry

Manual Dry

Bedding

Delicates Underwear, Blouses, Lingerie

Sanitize Bedding, Curtains, Children’ clothing

Towel Bath towels and similar items

Air Fluff Foam, Rubber, Plastic

Quick Dry Small loads

Time Dry Any load

Wrinkle Release Shirts, Trouser, Blouses

Cycle

Normal

Heavy Duty

Perm Press -

Bedding

Delicates - -

Sanitize

Towel

Air Fluff - - - -

Quick Dry

Time Dry

Wrinkle Release

(z : factory setting, z : selectable)

Maximum

Amount

Heavy Fabrics such as jean, corduroys,

Shirts, Synthetic Fabrics, Knits, Wrinkle-free

heavy work clothes

cottons, Permanent

Bulky items such as blankets, Sheets,

Comforters, Pillows

Functions Options

Temp Control

High Medium Low Extra Low

z

z

z

z

z

z

z

z z zzzz

z

----

z

----

----

z

---

zzzzz

---

---

z

---

z

(DV456*)

Functions

Sensor Dry Level

Normal dry

Normal dry

Normal dry

Normal dry

Normal dry

Very dry (No change)

Normal dry

-

-

-

-

Time

-

zz

zz

Wrinkle
Prevent

06 appendix

z

z

z

z

z

z

z

Load Size Recommendations

Large load : Fill the drum to about ¾ full. Do not add items over this level as they need to tumble

Medium load : Fill the drum to about ½ full.

Small load : Fill the drum with 3~5 items, not more than ¼ full.

freely.

* For best results, follow the load size recommendations for each dry cycle.

appendix _35

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec8:35DV400-03170A_EN_HUDSON-PJT_v1.indd Sec8:35 2012-01-20  1:58:322012-01-20  1:58:32

warranty

SAMSUNG DRYER
LIMITED WARRANTY TO ORIGINAL PURCHASER

This SAMSUNG brand product, as supplied and distributed by SAMSUNG ELECTRONICS AMERICA, INC.
(SAMSUNG) and delivered new, in the original carton to the original consumer purchaser, is warranted by
SAMSUNG against manufacturing defects in materials and workmanship for a limited warranty period of:

One (1) Year All Parts and Labor
Two (2) Years Control Board Parts

This limited warranty begins on the original date of purchase, and is valid only on products purchased and
used in the United States.
To receive warranty service, the purchaser must contact SAMSUNG for problem determination and service
procedures.
Warranty service can only be performed by a SAMSUNG authorized service center.
The original dated bill of sale must be presented upon request as proof of purchase to SAMSUNG or
SAMSUNG’s authorized service center.
SAMSUNG will provide in-home service during the warranty period at no charge, subject to availability
within the contiguous United States.
In-home service is not available in all areas.
To receive in-home service, product must be unobstructed and accessible to the service agent.
If service is not available, SAMSUNG may elect to provide transportation of the product to and from an
authorized service center.
SAMSUNG will repair, replace, or refund this product at our option and at no charge as stipulated herein,
with new or reconditioned parts or products if found to be defective during the limited warranty period
specified above.
All replaced parts and products become the property of SAMSUNG and must be returned to SAMSUNG.
Replacement parts and products assume the remaining original warranty, or ninety (90) days, whichever is
longer.

This limited warranty covers manufacturing defects in materials and workmanship encountered in normal,
noncommercial use of this product and shall not apply to the following: damage that occurs in shipment;
delivery and installation; applications and uses for which this product was not intended; altered product or
serial numbers; cosmetic damage or exterior finish; accidents, abuse, neglect, fire, water, lightning, or other
acts of nature or God; use of products, equipment, systems, utilities, services, parts, supplies, accessories,
applications, installations, repairs, external wiring or connectors not supplied or authorized by SAMSUNG
that damage this product or result in service problems; incorrect electrical line voltage, fluctuations and
surges; customer adjustments and failure to follow operating instructions, maintenance and environmental
instructions that are covered and prescribed in the instruction book; product removal and reinstallation;
problems caused by pest infestations.

This limited warranty does not cover problems resulting from incorrect electric current, voltage or supply,
light bulbs, house fuses, house wiring, cost of a service call for instructions, or fixing installation errors.

SAMSUNG does not warrant uninterrupted or error-free operation of the product.

36_ warranty

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec7:36DV400-03170A_EN_HUDSON-PJT_v1.indd Sec7:36 2012-01-20  1:58:342012-01-20  1:58:34

Except as set forth herein, there are no warranties on this product either express or implied, and samsung
disclaims all warranties including, but not limited to, any implied warranties of merchantability, infringement
or fitness for a particular purpose.
No warranty or guarantee given by any person, firm, or corporation with respect to this product shall be
binding on samsung.
Samsung shall not be liable for loss of revenue or profits, failure to realize savings or thter benefits, or
any other special, incidental or consequential damages caused by the use, misuse, or inability to use this
product, regardless of the legal theory on which the claim is based, and even if samsung has been advised
of the possibility of such damages.
Nor shall recovery of any kind against samsung be greater in amount than the purchase price of the product
sold by samsung and causing the alleged damage.
Without limiting the foregoing, purchaser assumes all risk and liability for loss, damage, or injury to
purchaser and purchaser’s property and to others and their property arising out of the use, misuse,
or inability to use this product. This limited warranty shall not extend to anyone other than the original
purchaser of this product, is nontransferable and states your exclusive remedy.

Some states do not allow limitations on how long an implied warranty lasts, or the exclusion or limitation
of incidental or consequential damages, so the above limitations or exclusions may not apply to you. This
warranty gives you specific rights, and you may also have other rights, which vary from state to state.

To obtain warranty service, please contact SAMSUNG at:
Samsung Electronics America, Inc. 85 Challenger Road Ridgefield Park, NJ 07660
1-800-SAMSUNG(726-7864)
www.samsung.com

warranty _37

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec7:37DV400-03170A_EN_HUDSON-PJT_v1.indd Sec7:37 2012-01-20  1:58:342012-01-20  1:58:34

QUESTIONS OR COMMENTS?

Country CALL OR VISIT US ONLINE AT

U.S.A 1-800-SAMSUNG(726-7864) www.samsung.com

MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com

Code No. DC68-03170A_EN

DV400-03170A_EN_HUDSON-PJT_v1.indd Sec7:38DV400-03170A_EN_HUDSON-PJT_v1.indd Sec7:38 2012-01-20  1:58:342012-01-20  1:58:34

Sèche-linge à gaz et

électrique

manuel d'utilisation

DV456*
DV422*
DV400*

Ce manuel a été imprimé sur du papier 100% recyclé.

Un monde de possibilités

Nous vous remercions d'avoir choisi ce produit
Samsung.

Si vous souhaitez recevoir un service plus
complet ou des accessoires, enregistrez votre
produit à l'adresse ci-dessous ou contactez

www.samsung.com/register

1-800-SAMSUNG (726-7864)

HUDSON_DV400-03170A_CFR.indd 1HUDSON_DV400-03170A_CFR.indd 1 2012-02-02  11:29:252012-02-02  11:29:25

caractéristiques

1. Très grande capacité

La très grande capacité de séchage est désormais accessible à tous! Vous pouvez
désormais faire sécher d'importants volumes de linge en une seule fois. Ce sèche-linge très
grande capacité de 207litres (DV456*) ou 204litres (V422*,DV400*) fait circuler davantage
d’air à travers vos vêtements et contribue ainsi à réduire le temps de séchage et à garantir un
e et anti-froissage.

2. Programme Sanitize (Stérilisation)

Ce programme haute température permet de stériliser votre linge au cœur du tissu lors
du cycle de séchage, permettant ainsi d'éliminer plus de 99,9% des bactéries. Utilisez
ce programme pour les vêtements, la literie, les serviettes de toilette et autres articles
nécessitant une stérilisation. Ce programme est certifi é par la NSF International, un
organisme indépendant d'essais et d’homologation.

Protocole NSF P154

Performance de stérilisation des

sèche-linge domestiques

3. Multiples programmes de séchage et algorithme Fuzzy Logic

Il vous su t de tourner la molette pour sélectionner l'un des 11(DV456*) ou
9(DV422*,DV400*) programmes automatiques de séchage, tels que les programmes
Normal (Normal), Heavy duty (Grand rendement) et Bedding (Literie). Vous pouvez
également laisser la commande Fuzzy Logic calculer le degré d'humidité du linge afi n de
défi nir automatiquement la durée du cycle. Le séchage n'a jamais été aussi simple qu'avec
Samsung.

4. Gain de temps

Nos programmes ont été conçus pour répondre à tous vos besoins. Tous nos sèche-linge
sont conçus pour sécher vos vêtements rapidement... en seulement 42minutes! Vous
pouvez ainsi profi ter plus librement de votre temps libre!

5. Économies d'énergie

Les sèche-linge Samsung o rent un excellent rendement énergétique. Ainsi, 1kWh su t
à faire sécher 3,09livres de linge. Leur grande capacité et la commande Fuzzy Logic
permettent également d'économiser de l'énergie en recherchant automatiquement la façon
la plus e cace possible de sécher votre linge.

2_ caractéristiques

HUDSON_DV400-03170A_CFR.indd Sec9:2HUDSON_DV400-03170A_CFR.indd Sec9:2 2012-02-02  11:29:382012-02-02  11:29:38

7. Hublot facilement réversible

Vous pouvez facilement changer le sens d'ouverture du hublot.

8. Ventilation 4positions (modèle électrique uniquement)

Vous pouvez installer l’évacuation d’air dans l'une des quatre (4) positions suivantes: arrière,
côté gauche ou droit, bas.

9. Smart Care (Entretien intelligent) [DV456 uniquement]

Cette fonction diagnostique seule les problèmes.
Plus besoin d'appeler un technicien de maintenace ni de chercher votre manuel d'utilisateur
lorsqu'un problème a ecte votre produit. Grâce à nos appareils intelligents, soyez guidés et
gérez le problème directement via votre smartphone.

caractéristiques _3

HUDSON_DV400-03170A_CFR.indd Sec9:3HUDSON_DV400-03170A_CFR.indd Sec9:3 2012-02-02  11:29:382012-02-02  11:29:38

consignes de sécurité

Félicitations pour l’achat de votre nouveau sèche-linge Samsung. Ce manuel
contient de précieuses informations sur l’installation, l’utilisation et l’entretien de
votre appareil. Prenez le temps de le lire pour tirer pleinement profi t de tous les
avantages et de toutes les fonctionnalités de votre sèche-linge.

REMARQUES IMPORTANTES SUR LES CONSIGNES DE SÉCURITÉ

Les consignes de sécurité et les avertissements décrits dans ce manuel ne sont pas exhaustifs. Il est de
votre responsabilité de faire preuve de bon sens, de prudence et de discernement lors de l’installation, de
l’entretien et de l’utilisation de votre sèche-linge.

Contactez toujours le fabricant en cas de problème ou de situation que vous ne comprenez pas.

SYMBOLES ET MESURES DE SÉCURITÉ IMPORTANTS

Signifi cation des icônes et signes repris dans ce manuel d'utilisation:

Risques ou pratiques inadaptées susceptibles de causer de graves
blessures ou la mort.

Observez les informations fournies dans ce manuel pour réduire les

AVERTISSEMENT

ATTENTION

risques d’incendie ou d’explosion et prévenir les dommages matériels,
les blessures corporelles et mortelles.

N'entreposez ni n'utilisez jamais d'essence ou d'autres produits
infl ammables à proximité de cet appareil ou de tout autre appareil.

Risques ou pratiques inadaptées susceptibles de causer des blessures
moins importantes ou des dommages matériels.

NE PAS faire.

NE PAS démonter.

NE PAS toucher.

Suivre attentivement les instructions.

Débrancher la prise murale.

S'assurer que l'appareil est relié à la terre afi n d'éviter tout choc
électrique.

Contacter le service d'assistance technique pour obtenir de l'aide.

Remarque

Ces symboles d'avertissement ont pour but d'éviter tout risque de blessure corporelle.
Respectez-les en toutes circonstances.
Lisez attentivement la section Consignes de sécurité de ce manuel et conservez ce

dernier en lieu sûr afi n de pouvoir le consulter ultérieurement.

Lisez attentivement toutes les consignes avant d'utiliser l'appareil.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

4_ consignes de sécurité

HUDSON_DV400-03170A_CFR.indd Sec11:4HUDSON_DV400-03170A_CFR.indd Sec11:4 2012-02-02  11:29:382012-02-02  11:29:38

AVERTISSEMENT: afi n de réduire les risques d'incendie, d'électrocution ou de blessures

AVERTISSEMENT

physiques lors de l'utilisation de l'appareil, des précautions de base doivent être prises:

1. Lisez toutes les consignes de sécurité avant d'utiliser l’appareil.

2. Ne faites pas sécher de linge ayant été en contact par nettoyage, lavage ou trempage
avec de l'essence, des solvants de nettoyage à sec ou tout autre substance
infl ammable ou explosive; ces produits dégagent en e et des vapeurs qui risqueraient
de s'enfl ammer ou d'exploser.

3. N'utilisez pas le sèche-linge pour faire sécher des vêtements comportant des traces de
substances infl ammables telles que de l'huile végétale, de l'huile de cuisson, de l'huile
de machine, des produits chimiques infl ammables, des solvants, etc. ou des objets
comportant des traces de cire ou de produits chimiques Ils risqueraient de prendre feu.

4. N'entreposez ni n'utilisez jamais d'essence ou d'autres produits infl ammables à
proximité de cet appareil ou de tout autre appareil.

5. Ne laissez pas les enfants jouer sur ou dans l'appareil. Une surveillance attentive
s'impose lorsque l'appareil est utilisé à proximité d'enfants.

6. Avant la mise hors service ou au rebut de l'appareil, retirez le hublot du tambour.

7. Ne tentez pas d'ouvrir l'appareil lorsque le tambour est en mouvement.

8. N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.

9. Ne jouez pas avec les commandes internes de l'appareil.

10. Ne procédez pas à la réparation ou au remplacement des pièces de l'appareil et
ne tentez pas non plus de le réparer vous-même, sauf si le manuel d'entretien ou
de réparation contient des recommandations spécifi ques en la matière que vous
comprenez et êtes en mesure d'exécuter.

11. N’utilisez aucun adoucissant ou produit antistatique autre que ceux recommandés par
le fabricant du produit ou de l’appareil.

12. Nettoyez le fi ltre avant ou après chaque utilisation.

13. Ne sélectionnez pas une température élevée pour faire sécher des articles contenant
du caoutchouc mousse ou des matériaux dont la texture est similaire à celle du
caoutchouc.

14. Évitez que les peluches, poussières et saletés ne s'accumulent au niveau de l'orifi ce
d'évacuation.

15. L’intérieur de l’appareil et du conduit d’évacuation doit être nettoyé régulièrement par un
technicien de maintenance qualifi é.

16. Ne faites pas sécher du linge ayant été en contact avec de l'huile de cuisson. Il
risquerait de s'enfl ammer.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

consignes de sécurité _5

HUDSON_DV400-03170A_CFR.indd Sec11:5HUDSON_DV400-03170A_CFR.indd Sec11:5 2012-02-02  11:29:382012-02-02  11:29:38

consignes de sécurité

AVERTISSEMENT - Risque d'incendie

• L'installation du sèche-linge doit être e ectuée par un technicien qualifi é.

• L’installation du sèche-linge doit se faire conformément aux instructions du fabricant et aux
réglementations locales.

• N’équipez jamais un sèche-linge de conduits de ventilation en plastique fl exible. Si vous utilisez
un conduit en métal fl exible (de type aluminium), celui-ci doit être conforme aux spécifi cations
du fabricant et adapté à une utilisation sur sèche-linge. Les matériaux fl exibles utilisés dans les
systèmes d'évacuation de l'air ont tendance à se plier, à s'écraser et à retenir les peluches de
tissu. Ces conditions empêchent une évacuation adéquate de l'air et augmentent les risques
d'incendie.

• Pour réduire les risques de blessure grave ou de décès, observez attentivement les consignes
d'installation.

Pour réduire le risque d'incendie ou d'explosion:

AVERTISSEMENT

• Ne faites sécher aucun article ayant été précédemment en contact par nettoyage,

lavage ou trempage avec de l’essence, des solvants de nettoyage à sec ou toute autre
substance infl ammable ou explosive. En e et, ceux-ci di usent des vapeurs pouvant
s’enfl ammer ou exploser. Ne placez aucun article ayant été en contact avec un solvant
ou des matières solides ou liquides infl ammables dans le sèche-linge tant que toutes les
traces de ces produits n'ont pas été éliminées.
De nombreux produits infl ammables sont utilisés dans l'environnement domestique
comme l'acétone, l'alcool dénaturé, l'essence, le kérosène, certains nettoyants
ménagers sous forme liquide, certains détachants, la térébenthine, les cires et les
produits décapants.

• Ne faites jamais sécher à chaud les articles à base de caoutchouc mousse (également

appelé mousse de latex) ou de matériaux dont la texture ressemble à celle du
caoutchouc. En e et, les matières en caoutchouc mousse peuvent, dans certaines
circonstances, provoquer un incendie par combustion spontanée.

Que faire en cas d'émanation de gaz:

AVERTISSEMENT

• Ne tentez pas d'allumer un appareil électrique.

• Ne mettez pas l’appareil sous tension.

• Ne touchez à aucun interrupteur électrique.

• N’utilisez aucun téléphone dans le bâtiment.

• Faites évacuer tous les occupants de la pièce, du bâtiment ou du secteur.

• Appelez immédiatement votre fournisseur de gaz depuis le téléphone d'un voisin.
Suivez les consignes que vous recevrez.

• Si vous ne pouvez pas joindre votre fournisseur de gaz, appelez les pompiers.

• L’installation et l’entretien doivent être e ectués par un installateur qualifi é, un réparateur
agréé ou votre fournisseur de gaz.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

6_ consignes de sécurité

HUDSON_DV400-03170A_CFR.indd Sec11:6HUDSON_DV400-03170A_CFR.indd Sec11:6 2012-02-02  11:29:382012-02-02  11:29:38

Ne laissez ni les enfants ni les animaux domestiques jouer sur, dans ou devant l’appareil. Une
surveillance attentive s’impose lorsque l’appareil est utilisé à proximité d’enfants ou d’animaux
domestiques.

Avant de mettre au rebut ou hors service votre sèche-linge, retirez le hublot du compartiment de
séchage pour éviter que des enfants ou des animaux ne se trouvent piégés à l’intérieur de l’appareil.

N’ouvrez pas le sèche-linge lorsque le tambour est en mouvement.
N'installez et n'entreposez jamais cet appareil dans un endroit exposé aux intempéries.
Ne jouez pas avec les commandes internes de l'appareil.
Ne procédez pas à la réparation, au remplacement ou à l’entretien des pièces de l’appareil sauf si le

manuel d’entretien contient des recommandations spécifi ques en la matière, si vous comprenez ces
recommandations et si vous disposez des compétences requises pour réaliser l’opération.

N’utilisez aucun adoucissant ou produit anti-statique autre que ceux recommandés par le fabricant.
Nettoyez le fi ltre avant ou après chaque utilisation.
Évitez toute accumulation de peluches, poussières et saletés à proximité de l’orifi ce d’évacuation.
L’intérieur du sèche-linge et du conduit d’évacuation doit être nettoyé régulièrement, par un technicien

de maintenance qualifi é.
Cet appareil doit être correctement mis à la terre. Ne branchez jamais le cordon d’alimentation sur

une prise qui n’est pas correctement reliée à la terre et qui n’est pas conforme aux réglementations
locales et nationales en vigueur. Consultez les consignes d’installation pour relier cet appareil à la
terre.

Ne vous asseyez pas sur le sèche-linge.
Vérifi ez que les poches sont vides; les petits objets aux bords irréguliers (pièces de monnaie, canifs,

épingles, etc.) risquent en e et d'endommager votre lave-linge.

AVERTISSEMENT

Évitez de laver des vêtements comportant de grandes boucles, des boutons ou d'autres accessoires
en métal lourd.

Des fuites de gaz dangereuses pourraient survenir dans votre système.

AVERTISSEMENT

Une fuite de gaz n’est pas toujours détectable à l’odeur.
C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un détecteur de

gaz conforme à la réglementationUL.
Installez-le et utilisez-le conformément aux consignes du fabricant.
N’introduisez aucun article imprégné ou tâché d’huile végétale ou alimentaire dans votre sèche-linge.

Même une fois lavés, ces articles peuvent encore contenir une quantité non négligeable d’huile.
Toute huile résiduelle risque de s’enfl ammer spontanément. Le potentiel de combustion spontanée

augmente lorsque les articles imbibés d’huile végétale ou alimentaire sont exposés à la chaleur. Les
sources de chaleur comme votre sèche-linge peuvent chau er ces articles, engendrant une oxydation
de l’huile Cette oxydation crée elle-même de la chaleur. Si cette chaleur ne se dissipe pas, les articles
deviennent su samment brûlants pour s’enfl ammer. Entasser, empiler ou stocker ce type d’articles
peut empêcher la dissipation de la chaleur et être à l’origine d’un risque d’incendie.

Tout le linge imbibé d’huile végétale ou alimentaire, qu’il soit lavé ou non, peut s’avérer dangereux.
Le fait de laver ces articles à l’eau chaude avec une dose supplémentaire de lessive réduit ce risque,
sans pour autant le supprimer. Utilisez toujours le programme de refroidissement Cool Down, afi n
de réduire leur température. Ne retirez jamais ces articles du sèche-linge lorsqu’ils sont chauds; de
même, n’interrompez pas le programme de séchage tant que le cycle Cool Down n’est pas terminé.
N’entassez et n’empilez pas ces articles lorsqu’ils sont chauds.

CONSERVEZ SOIGNEUSEMENT CES INSTRUCTIONS

consignes de sécurité _7

HUDSON_DV400-03170A_CFR.indd Sec11:7HUDSON_DV400-03170A_CFR.indd Sec11:7 2012-02-02  11:29:382012-02-02  11:29:38

table des matières

INSTALLATION DU SÈCHE-LINGE

9

INSTRUCTIONS ET CONSEILS

D’UTILISATION

23

INSTRUCTIONS ET CONSEILS

D’UTILISATION

26

INSTRUCTIONS ET CONSEILS

D’UTILISATION

9 Déballer le sèche-linge
9 Conditions d'installation de base
10 Conditions requises en matière de conduits
11 Remarque importante pour l’installateur
11 Choix de l'emplacement d'installation
11 Encastrement dans une niche ou installation

dans un placard

12 Installation en mobile home
12 Évacuation
13 Systèmes fonctionnant au gaz
13 Instructions d’installation - Commonwealth

du Massachusetts

14 Normes électriques
14 Mise à la terre
15 Raccordement électrique
16 Installation: procédure générale
19 Liste de contrôle fi nal pour l’installation
20 Conseils pour l’évacuation du sèche-linge
21 Inversion du hublot
23 Présentation du panneau de commandes

26 Sécurité enfant
26 Éclairage du tambour (DV456* uniquement)
26 Signal
27 Mon cycle
27 Smart Care (Entretien intelligent) (DV456*)

28 Nettoyage du fi ltre à peluches
28 Chargement du sèche-linge
28 Mise en marche

ENTRETIEN ET NETTOYAGE

28
29

CONSEILS D'ENTRETIEN DU LINGE

29 Panneau de commandes
29 Tambour
29 Tambour à revêtement par pulvérisation
29 Extérieur du sèche-linge
29 Système d'évacuation du sèche-linge

30 Conseils d'entretien du linge

30

DÉPANNAGE

31 Vérifi ez les points suivants si votre sèche-

linge...

32 Codes d'erreur

31

ANNEXE

33

8_ table des matières

HUDSON_DV400-03170A_CFR.indd Sec2:8HUDSON_DV400-03170A_CFR.indd Sec2:8 2012-02-02  11:29:382012-02-02  11:29:38

33 Tableau des symboles textiles
34 Protection de l’environnement
34 Déclaration de conformité
34 Caractéristiques techniques
35 Tableau des programmes

installation du sèche-linge

DÉBALLER LE SÈCHE-LINGE

Déballez votre sèche-linge et vérifi ez qu'il n'a pas été endommagé pendant le transport. Vérifi ez que vous disposez
de tous les éléments illustrés ci-dessous. Si votre sèche-linge a été endommagé pendant le transport ou si vous ne
disposez pas de tous les éléments, appelez immédiatement le 1-800-SAMSUNG(726-7864).

Afi n de prévenir tout risque de blessures, munissez-vous de gants de protection pour soulever ou porter le sèche-linge.

Les matériaux d’emballage peuvent être dangereux pour les enfants. Tenez tous les emballages (sacs
en plastique, polystyrène, etc.) hors de portée des enfants.

AVERTISSEMENT

Panneau de commande

Capot supérieur

Hublot

[ ARRIÈRE ]

01 installation du sèche-linge

Filtre

Panneau avant

Outils requis

Pince Cutter

Niveau Tournevis cruciforme Ruban adhésif Clé anglaise

Pince serre-tube

(modèle au gaz uniquement)

Conduit
d'évacuation

Tournevis à douille

CONDITIONS D'INSTALLATION DE BASE

Vérifi ez que vous disposez de tous les éléments requis pour installer correctement l’appareil, comme suit.

• Une PRISE ÉLECTRIQUE AVEC MISE A LA TERRE. Voir Normes électriques.

• Un CORDON D’ALIMENTATION pour sèche-linge électrique (à l’exception du Canada).

• CONDUITES DE GAZ (s’il s’agit d’un sèche-linge au gaz). Les conduites de gaz sont conformes aux

réglementations locales et nationales.

• Un SYSTÈME D'ÉVACUATION, en métal rigide ou en métal fl exible avec parois rigides.

installation du sèche-linge _9

HUDSON_DV400-03170A_CFR.indd Sec3:9HUDSON_DV400-03170A_CFR.indd Sec3:9 2012-02-02  11:29:382012-02-02  11:29:38

installation du sèche-linge

CONDITIONS REQUISES EN MATIÈRE DE CONDUITS

• Utilisez un conduit en aluminium ou en acier galvanisé rigide d’un diamètre de 4pouces (10,2cm).

• N’utilisez pas de conduit plus petit.

• Les conduits dont le diamètre est supérieur à 4pouces (10,2cm) peuvent favoriser l'accumulation de

peluches.
Retirez régulièrement les peluches accumulées.

• Si vous devez utiliser un conduit métallique fl exible, optez pour un conduit aux parois rigides. N’utilisez pas de

conduit fl exible aux parois fi nes. En e et, un conduit métallique fl exible se boucherait rapidement en cas de
torsion trop forte.

• N’installez aucun conduit fl exible à l’intérieur de murs, de plafonds ou d’autres espaces masqués.

• Faites en sorte que le conduit d’évacuation reste aussi droit et soit aussi court que possible.

• Fixez les joints à l’aide d’un ruban adhésif. N’utilisez pas de vis.

• Un conduit fl exible en plastique peut s’entortiller, se détendre, être transpercé, réduire le fl ux d’air, rallonger

les temps de séchage et a ecter le fonctionnement du sèche-linge.

• Des systèmes d’évacuation dépassant la longueur recommandée peuvent induire des temps de séchage

plus longs et a ecter le fonctionnement de l’appareil. En outre, des peluches peuvent s’y accumuler.

• Le conduit d’évacuation doit se terminer par une hotte équipée d’un registre mobile, pour éviter les

refoulements et bloquer l’accès aux petits animaux. N’utilisez jamais de hotte équipée d’un registre
magnétique.

• Un espace de 12pouces (30,5cm) minimum doit séparer le bas de la hotte du sol ou de toute autre

obstacle. L’ouverture de la hotte doit se faire vers le bas.

• N’installez jamais de fi ltre sur la sortie d’évacuation.

• Pour éviter les dépôts de peluches, n’installez pas directement l’évacuation du sèche-linge dans une fenêtre.

L’évacuation ne doit pas se faire sous une maison ou un porche.

• Si le système d’évacuation doit traverser une zone non chau ée, le conduit doit être isolé et légèrement

incliné vers le bas en direction de la hotte pour réduire la condensation et l’accumulation de peluches.

• Inspectez et nettoyez l’intérieur du système d’évacuation au moins une fois par an. Débranchez le cordon

d’alimentation avant de procéder au nettoyage.

• Vérifi ez fréquemment que le registre de la hotte s’ouvre et se ferme sans problème.

• E ectuez un contrôle une fois par mois et un nettoyage au moins une fois par an. Remarque: si les

vêtements ne sèchent pas, vérifi ez que les conduits ne sont pas obstrués.

• L'évacuation du sèche-linge ne doit pas se faire dans le mur, le plafond, un vide sanitaire ou un espace caché

d'un bâtiment, un conduit d'évacuation de gaz ou tout autre conduit ou cheminée standard, car les peluches
expulsées par le sèche-linge peuvent présenter un risque d'incendie.

SÈCHE-LINGE ÉLECTRIQUE ET À GAZ

Type de bouche d’évacuation

Recommandé À n’utiliser que pour les installations

temporaires

4” (10,2 cm) 2,5” (6,4 cm)

N° de coudes à 90°

0 80pieds (24,4m) 41pieds (12,4m) 74pieds (22,6m) 33pieds (10,1m)
1 68pieds (20,7m) 37pieds (11,2m) 62pieds (18,9m) 29pieds (8,8m)
2 57pieds (17,4m) 33pieds (10,1m) 51pieds (15,5m) 25pieds (7,6m)
3 47pieds (14,3m) 29pieds (8,8m) 41pieds (12,5m) 21pieds (6,5m)

* N’utilisez pas de conduits fl exibles non métalliques.

Rigide Métallique fl exible* Rigide Métallique fl exible*

10_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:10HUDSON_DV400-03170A_CFR.indd Sec3:10 2012-02-02  11:29:392012-02-02  11:29:39

Si un nouveau sèche-linge est relié à un système d’évacuation existant,
vous devez veiller à ce que:

• Le système d’évacuation soit conforme aux réglementations locales, régionales et nationales.

• Aucun conduit fl exible en plastique ne soit utilisé.

• Le conduit existant soit contrôlé et les peluches accumulées à l’intérieur retirées.

• Le conduit ne doit être ni entortillé ni écrasé.

• Le registre de la hotte s’ouvre et se ferme sans problème.

La pression statique dans un système d’évacuation doit être inférieure à 0 ou ne doit pas
dépasser 0,06bar.

Vous pouvez la mesurer lorsque le sèche-linge est en marche à l’aide d’un manomètre, au point
de connexion entre le conduit d’évacuation et le sèche-linge. Vous devez utiliser un réglage à
froid. Le tambour du sèche-linge doit être vide et le fi ltre à peluches propre.

REMARQUE IMPORTANTE POUR L’INSTALLATEUR

Lisez attentivement les instructions suivantes avant d’installer le sèche-linge. Conservez soigneusement ces
consignes afi n de pouvoir vous y reporter ultérieurement.

Retirez le hublot des appareils mis au rebut pour éviter qu'un enfant ne s'étou e à l'intérieur.

AVERTISSEMENT

CHOIX DE L'EMPLACEMENT D'INSTALLATION

Le sèche-linge doit être installé dans un endroit su samment spacieux, tant à l’avant pour permettre de
charger l’appareil, qu’à l’arrière pour le système d’évacuation. Ce sèche-linge est équipé en usine pour une
évacuation arrière. Si vous préférez une évacuation par le bas, la gauche ou la droite (modèle électrique
uniquement) , utilisez le kit d’évacuation auxiliaire (vendu séparément). Les instructions sont fournies avec le
kit. Il est important de veiller à ce que la pièce soit su samment aérée. Vous devez donc installer le sèche­linge dans une pièce correctement ventilée.

Sur les sèche-linge à gaz, respectez un dégagement adéquat - comme indiqué sur la plaque signalétique ­afi n de garantir une aération appropriée pour la combustion et le bon fonctionnement du sèche-linge.

N'installez ni n'entreposez jamais le sèche-linge dans un endroit exposé à l'humidité et/ou aux intempéries.
N'entreposez pas de matériaux combustibles (ex.: essence, gaz et liquides infl ammables,etc.) dans la
même pièce que le sèche-linge Un sèche-linge produit des peluches combustibles. Évitez donc que des
peluches ne s'accumulent autour.

01 installation du sèche-linge

ENCASTREMENT DANS UNE NICHE OU INSTALLATION DANS UN
PLACARD

L’évacuation du sèche-linge doit se faire vers l’extérieur pour réduire les risques d’incendie lors de
l’installation de l’appareil dans une niche ou une armoire.

AVERTISSEMENT

• Vous ne devez installer aucun autre appareil fonctionnant au fuel dans le même placard que le sèche-

linge.

• AVERTISSEMENT: L’évacuation du sèche-linge doit se faire vers l’extérieur pour réduire les risques

d’incendie.
Voir le chapitre Informations relatives à l'évacuation.

• Le dégagement minimum entre le sèche-linge et les surfaces ou murs adjacents est de

2po à l’avant, 17po au-dessus, 1po de chaque côté et 5po à l’arrière.

• Le panneau avant du placard doit être doté de deux ouvertures; assurez-vous d'avoir une surface

totale d'au moins 72 pouces carrés et de laisser un espace minimum de 3pouces en haut et en bas.
Un hublot perforé (évents) et doté d’un dégagement équivalent est acceptable.

installation du sèche-linge _11

HUDSON_DV400-03170A_CFR.indd Sec3:11HUDSON_DV400-03170A_CFR.indd Sec3:11 2012-02-02  11:29:392012-02-02  11:29:39

installation du sèche-linge

INSTALLATION EN MOBILE HOME

Toute installation du sèche-linge dans un mobile home doit se faire conformément à la réglementation sur
les normes de sécurité et de construction de bien manufacturé, titre 24CFR, partie 3280 (ancienne norme
fédérale sur la sécurité et la construction de mobile home, titre 24, HUD (partie280), 1975) pour les États­Unis ou les normes CSA Z240 pour le Canada.

Lorsque vous installez le sèche-linge dans un mobile home, il doit être fi xé au sol.
Installez-le dans un endroit correctement aéré.
Un espace dégagé minimum de 72po² (465cm²) est requis.
Appelez le 1-800-SAMSUNG (726-7864) si vous souhaitez faire l'acquisition du kit de fi xation au sol.
Toutes les installations en mobile home doivent disposer d’une évacuation vers l’extérieur, l’extrémité du

conduit d’évacuation étant correctement fi xée à la structure du mobile home à l’aide d’accessoires ne
supportant pas la combustion.

Le conduit d’évacuation ne doit pas déboucher sous le mobile home.
Voir la section Évacuation pour obtenir plus d’informations.

ÉVACUATION

L’évacuation du sèche-linge vers l’extérieur évite le refoulement d’air humide et de peluches dans la pièce.

Aux États-Unis:

• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.

• Le diamètre du conduit d’évacuation doit être de 4po (10,2 cm).

• Utilisez uniquement des conduits fl exibles de type aluminium, tels que spécifi és par le

fabricant, le cas échéant, et conformes à la norme Outline for Clothes Dryer Transition Duct,
sujet 2158A (norme relative aux conduits d’évacuation des sèche-linge).

• Le conduit ne doit pas être assemblé à l’aide de vis ou autres types d’attache pénétrant à

l’intérieur du conduit et pouvant entraîner l’accumulation de peluches.

Au Canada:

• Utilisez uniquement des conduits fl exibles de type aluminium, tels que spécifi és par le

fabricant, le cas échéant.

• Tous les sèche-linge doivent être dotés d’une évacuation vers l’extérieur.

• Le diamètre du conduit d’évacuation doit être de 4po (10,2 cm).

Hors des États-Unis et du Canada:

• Référez-vous aux réglementations locales.

L’évacuation du sèche-linge doit se faire vers l’extérieur pour réduire les risques d’incendie
lors de l’installation de l’appareil dans une niche ou une armoire.

AVERTISSEMENT

N’UTILISEZ JAMAIS DE CONDUIT FLEXIBLE EN PLASTIQUE OU NON MÉTALLIQUE.
Si les conduits existants sont en plastique, non métalliques ou combustibles, remplacez-les
par du matériel métallique.
Utilisez uniquement des conduits d’évacuation métalliques et non infl ammables pour
assurer le confi nement de l’air d’évacuation, de la chaleur et des peluches.

12_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:12HUDSON_DV400-03170A_CFR.indd Sec3:12 2012-02-02  11:29:392012-02-02  11:29:39

SYSTÈMES FONCTIONNANT AU GAZ

Utilisez uniquement du gaz naturel ou du propane liquide (PL).

L’INSTALLATION DOIT ÊTRE CONFORME AUX RÉGLEMENTATIONS LOCALES EN VIGUEUR OU,
EN L’ABSENCE DE DISPOSITIONS SPÉCIFIQUES, À LA RÉGLEMENTATION NATIONALE SUR LE
GAZ COMBUSTIBLE ANSI/Z223.1 (NATIONAL FUEL GAS CODE), DERNIÈRE RÉVISION (POUR LES
ÉTATS-UNIS) OU AUX DISPOSITIONS D’INSTALLATION CAN/CGA-B149 (POUR LE CANADA).

Les sèche-linge à gaz sont équipés d’un système de ventilation des brûleurs à utiliser avec le gaz naturel. Si
vous envisagez d’utiliser votre sèche-linge avec du propane liquide, un technicien de maintenance qualifi é
doit le convertir pour garantir la fi abilité et la sécurité des performances.

Une conduite d’alimentation en gaz de 1/2” (1,27cm) est recommandée; elle doit être réduite pour la
connexion à la conduite de gaz de 3/8” (1cm) de votre sèche-linge. La réglementation nationale sur le gaz
combustible impose qu’un robinet de fermeture manuelle du gaz, accessible et agréé, soit installé à moins
de 6” du sèche-linge.

Les sèche-linge à gaz installés dans des garages résidentiels doivent être surélevés à 18pouces
(46cm) au-dessus du sol.

En outre, une prise enfi chée N.P.T. (National Pipe Thread) de 1/8” (0,3cm), permettant le branchement
d’une jauge de test, doit être installée immédiatement en amont de la connexion d’alimentation en gaz du
sèche-linge.

Votre sèche-linge doit être déconnecté du circuit d’alimentation en gaz à chaque test de pression du
système.

NE réutilisez JAMAIS d’anciennes conduites de gaz métalliques fl exibles. Toute conduite de gaz fl exible
doit être certifi ée par l’American Gas Association - U.S.A. Gas (CGA au Canada).

• Les raccords de conduite utilisés doivent être résistants à l’action de tout gaz de pétrole liquéfi é.

• La plupart des sociétés de gaz locales inspecteront gratuitement votre installation, sur demande.

ALLUMAGE DU GAZ – Le sèche-linge utilise un système d’allumage automatique pour le brûleur.

Il n’existe pas de pilote de combustion constante.

INSTRUCTIONS D’INSTALLATION - COMMONWEALTH DU
MASSACHUSETTS

Votre sèche-linge doit être installé par un plombier ou un installateur de gaz agréé. Un robinet de gaz
manuel à poignée, dit en «T», doit être installé sur la conduite d'alimentation en gaz de votre sèche-linge.
Si vous utilisez un connecteur gaz fl exible pour installer votre sèche-linge, celui-ci doit mesurer au moins
3cm (36”) de long.

• Des fuites de gaz peuvent survenir dans votre système, créant une situation dangereuse.

AVERTISSEMENT

• Une fuite de gaz n’est pas toujours détectable à l’odeur.

• C’est pourquoi les fournisseurs de gaz vous recommandent d’acheter et d’installer un détecteur de

gaz conforme à la réglementationUL.

• Installez-le et utilisez-le conformément aux consignes du fabricant.

01 installation du sèche-linge

installation du sèche-linge _13

HUDSON_DV400-03170A_CFR.indd Sec3:13HUDSON_DV400-03170A_CFR.indd Sec3:13 2012-02-02  11:29:392012-02-02  11:29:39

installation du sèche-linge

NORMES ÉLECTRIQUES

Le schéma de câblage fi gure sur une plaque située sous le panneau de commande ou le panneau
arrière.

• Un branchement incorrect du conducteur de mise à la terre peut représenter un risque de

AVERTISSEMENT

surtension électrique.
Demandez conseil à un électricien ou un réparateur agréé si vous avez des doutes quant à la
mise à la terre de l’appareil. Ne modifi ez pas la prise fournie avec le sèche-linge; si celle-ci ne
correspond pas à la prise secteur, demandez à un électricien qualifi é d'installer une prise adéquate.

• Pour prévenir tout risque d’incendie, d’électrocution ou de blessure, l’intégralité du câblage et des

mises à la terre doit être réalisée conformément aux réglementations locales ou, en l’absence de
ces dernières, au code électrique national (National Electrical Code) ANSI/NFPA dernière révision
n°70 (pour les États-Unis) ou aux dispositions canadiennes sur l’électricité CSA C22.1 (dernières
révisions) et aux réglementations locales. Il relève de votre responsabilité de fournir des services
électriques adaptés à votre sèche-linge.

• Toutes les installations au gaz doivent être conformes aux dispositions nationales sur le gaz ANSI/

Z2231, dernière révision (pour les États-Unis), ou aux dispositions d'installation CAN/CGA (B149)
dernière révision (pour le Canada), ainsi qu'aux réglementations et ordonnances locales en vigueur.

MISE À LA TERRE

Ce sèche-linge doit être mis à la terre. En cas de panne ou de défaillance, la mise à la terre réduira le risque
de choc électrique en fournissant un circuit de fuite au courant électrique.

Modèles au gaz

AVERTISSEMENT

Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifi ez pas la prise fournie avec le sèche-linge; si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifi é d'installer une prise adéquate.

Ne reliez jamais un conducteur de terre à une conduite de plomberie en plastique, une conduite
de gaz ou une conduite d'eau chaude.

Modèles électriques

AVERTISSEMENT

Votre sèche-linge est doté d’un cordon équipé d’un conducteur de mise à la terre et d’une prise
de terre, vendu séparément.

La prise doit être branchée sur une prise secteur appropriée, correctement installée et mise à la
terre conformément aux dispositions et aux réglementations en vigueur.

Ne modifi ez pas la prise fournie avec le sèche-linge; si celle-ci ne correspond pas à la prise
secteur, demandez à un électricien qualifi é d'installer une prise adéquate.

Si vous n’utilisez pas de cordon d’alimentation et que le sèche-linge électrique doit être
branché en permanence, reliez-le à une prise de terre métallique permanente ou connectez un
conducteur de mise à la terre aux conducteurs du circuit et à la borne de terre de l’appareil.

14_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:14HUDSON_DV400-03170A_CFR.indd Sec3:14 2012-02-02  11:29:402012-02-02  11:29:40

RACCORDEMENT ÉLECTRIQUE

Avant toute mise en marche ou test, observez les consignes de mise à la terre présentées dans la section
Mise à la terre.

Nous vous recommandons de relier votre sèche-linge à une dérivation individuelle ou à un circuit distinct.
N’UTILISEZ PAS DE RALLONGE AVEC CET APPAREIL.

Modèles au gaz: États-Unis et Canada

Vous devez utiliser une alimentation électrique de 120V c.a., 60Hz et un disjoncteur ou fusible
de 15A.

Modèles électriques: États-Unis uniquement

Aux États-Unis, la plupart des sèche-linge requièrent une alimentation en 120/240V c.a., 60Hz,
tandis que d’autres requièrent une alimentation en 120/208V c.a., 60Hz. Vous trouverez les
spécifi cations électriques sur l’étiquette située derrière le hublot. Un disjoncteur ou fusible de
30A est requis de chaque côté de la ligne.

• Si vous utilisez un cordon d’alimentation, branchez ce dernier sur une prise 30A.

• Le cordon d’alimentation n'est PAS fourni avec les sèche-linge version électrique aux États-

Unis.

IMPORTANT:

Lorsque les dispositions locales le permettent, vous pouvez brancher le sèche-linge électrique
à l’aide d’un kit de cordon d’alimentation neuf, portant une mention de compatibilité avec
les sèche-linge et homologué UL. Ce cordon doit supporter une alimentation nominale de
120/240V, 30A à partir d’un cordon doté de trois conducteurs en cuivre N°10 et terminé par
des bornes en boucle fermée, des cosses à fourches ouvertes aux extrémités relevées ou des
conducteurs étamés.

• Ne réutilisez pas le cordon d’alimentation d’un sèche-linge usagé. Le câblage électrique

du cordon d’alimentation doit être branché sur le sèche-linge au moyen d’un réducteur de
tension homologuéUL.

• La mise à la terre via le conducteur neutre est interdite pour (1) les nouvelles installations

de circuit, (2) les mobil homes, (3) les véhicules de camping et (4) les zones où les
réglementations locales interdisent ce type de mise à la terre. Dans ces cas-là, utilisez une
fi che quadripolaire pour une prise 4fi ls, de type NEMA 14-30R.

01 installation du sèche-linge

Modèles électriques: Canada uniquement

• Vous devez utiliser une alimentation électrique de 120/240V c.a., 60Hz, et un disjoncteur ou

fusible de 30A aux deux extrémités de la ligne.

• Tous les modèles canadiens sont livrés avec un cordon d’alimentation intégré. Vous devez

brancher le cordon d’alimentation sur une prise 30A.

Il est interdit de convertir un sèche-linge en 208V au Canada.

installation du sèche-linge _15

HUDSON_DV400-03170A_CFR.indd Sec3:15HUDSON_DV400-03170A_CFR.indd Sec3:15 2012-02-02  11:29:402012-02-02  11:29:40

installation du sèche-linge

INSTALLATION: PROCÉDURE GÉNÉRALE

Pour une installation optimale, nous vous recommandons de faire appel à un installateur qualifi é.

Lisez intégralement les consignes avant de commencer l'installation.

Pour installer le sèche-linge, suivez les étapes ci-dessous:

1. Installez votre sèche-linge à l’emplacement approprié. Vous pouvez par exemple installer le sèche-linge

et le lave-linge côte à côte.

Posez deux des plateaux en carton sur le sol pour déplacer le sèche-linge plus facilement. Inclinez
le sèche-linge sur le côté pour le poser sur les deux plateaux. Faites glisser le sèche-linge jusqu'à
l'endroit où vous voulez l'installer. Replacez le sèche-linge à la verticale. Veillez à laisser un espace
su sant autour de l'appareil afi n notamment de pouvoir relier le cordon d'alimentation.

2. Si vous devez changer le sens d'ouverture du hublot, reportez-vous à la section Inversion du hublot.

Une fois l'ouverture du hublot modifi ée, revenez à l'étape3 ci-dessous.

3. Consultez la section Évacuation avant d’installer le système d’évacuation. Reliez le sèche-linge et

la hotte aux conduites. L’extrémité sertie des sections du conduit doit être orientée vers l’extérieur.
N’utilisez PAS de vis métallique pour assembler les conduits. Les joints doivent être maintenus par du
ruban adhésif. N’utilisez jamais de conduit d’évacuation fl exible en plastique.

Conseil pour une installation étanche: installez une section du système d'évacuation sur votre sèche­linge, avant la mise en place défi nitive. Servez-vous de ruban adhésif pour maintenir cette section
en place sur le sèche-linge, mais veillez à ne pas couvrir les évents de ventilation situés à l’arrière du
sèche-linge.

4. Si vous disposez du modèle électrique, passez à l'étape6. Si vous disposez du modèle à gaz, passez à

l'étape suivante.

5. Consultez la section Systèmes fonctionnant au gaz, puis suivez les étapes ci-dessous.
a. Retirez le capuchon de protection du fi let au pas du gaz.
b. Appliquez sur tous les raccords fi letés un matériau de joint d’étanchéité pour canalisation ou une

bande de Tefl on sur 1 tour 1/2.

Le matériau de joint d’étanchéité utilisé doit être résistant à l’action des gaz de pétrole
liquéfi é.

c. Branchez l’alimentation en gaz sur votre sèche-linge. Un raccord supplémentaire est requis pour

relier l’extrémité fi letée femelle 3/4” (1,9cm) du raccord fl exible à l’extrémité fi letée mâle de 3/8”
(1cm) du sèche-linge.

d. Serrez fermement les raccords de la conduite de gaz.
e. Ouvrez l’arrivée du gaz. Confi rmez l’absence de fuite de gaz au niveau des raccords, à l’aide d’une

solution savonneuse. Si des bulles apparaissent, resserrez les raccords et recommencez le test.
N’utilisez JAMAIS de fl amme nue pour rechercher les fuites de gaz.

f. Passez à l'étape6 en page suivante

16_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:16HUDSON_DV400-03170A_CFR.indd Sec3:16 2012-02-02  11:29:402012-02-02  11:29:40

6. Consultez la section Normes électriques, puis suivez les consignes sur les branchements à 3fi ls

(Étape7) ou à 4fi ls (Étape8) ci-dessous.

7. Consignes sur les branchements à trois fi ls:
A. Connecteur de terre externe
B. Fil de terre neutre (vert/jaune)
C. Vis centrale argentée du bornier
D. Fil neutre (blanc ou central)
E Réducteur de tension ¾” (1,9cm) homologué UL

1. Desserrez ou retirez la vis centrale du bornier.

2. Reliez le fi l neutre (blanc ou central) du cordon

d'alimentation à la borne à vis argentée centrale du bornier.
Serrez la vis.

3. Reliez les autres fi ls aux bornes à vis extérieures. Serrez les vis.

4. Serrez les vis de décharge de tension.

5. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-

linge.
Maintenez le cache en place à l’aide d’une vis.

Lors de la conversion d’un système électrique à 4fi ls en système électrique à 3fi ls, le
conducteur de terre doit être rebranché sur le support du bornier, pour mettre le châssis du

AVERTISSEMENT

sèche-linge à la terre sur le conducteur neutre.

Nous vous recommandons d'utiliser des cosses à anneau. Si vous utilisez des cosses à
barrette, veillez à ce qu'elles soient parfaitement mise en place.

8. Consignes sur les branchements à quatre fi ls:
A. Connecteur de terre externe
B. Fil vert ou en cuivre nu du cordon d'alimentation
C. Réducteur de tension ¾” (1,9cm) homologué UL
D. Vis centrale argentée du bornier
E Fil de terre neutre (vert/jaune)
F. Fil neutre (blanc ou central)

1. Retirez la vis du connecteur de terre externe.

2. Reliez le fi l de terre (vert ou sans habillage) du cordon

d’alimentation au connecteur à vis de terre externe.
Pour brancher B (fi l vert ou en cuivre dénudé du cordon
d'alimentation) à la borne neutre sans l'assembler à A
(mise à la terre du châssis), contactez un technicien de
maintenance.

3. Desserrez ou retirez la vis centrale du bornier.

4. Branchez le fi l neutre (blanc ou central) du cordon d'alimentation et le fi l de terre de l'appareil

(vert à rayures jaunes) sous la vis centrale du bornier.

5. Reliez les autres fi ls aux bornes à vis extérieures. Serrez les vis.

6. Serrez les vis de décharge de tension.

7. Insérez la languette du cache du bornier dans la fente située sur le panneau arrière du sèche-

linge.
Maintenez le cache en place à l’aide d’une vis.

Nous vous recommandons d'utiliser des cosses à anneau. Si vous utilisez des cosses à
barrette, veillez à ce qu'elles soient parfaitement mise en place.

01 installation du sèche-linge

installation du sèche-linge _17

HUDSON_DV400-03170A_CFR.indd Sec3:17HUDSON_DV400-03170A_CFR.indd Sec3:17 2012-02-02  11:29:402012-02-02  11:29:40

installation du sèche-linge

MODÈLES POUR LES ÉTATS-UNIS:

IMPORTANT: tous les modèles destinés aux État-Unis sont conçus pour un BRANCHEMENT 3FILS.
Le châssis du sèche-linge est relié à la terre par un conducteur neutre au niveau du bornier. Un
BRANCHEMENT À 4FILS est requis dans les cas suivants: nouvelles constructions, habitations rénovées,
mobil homes, réglementations locales n’autorisant pas la mise à la terre via le conducteur neutre. Si vous
utilisez un système à 4fi ls, vous ne pouvez pas mettre le châssis du sèche-linge à la terre via le conducteur
neutre au niveau du bornier.

Retirez le cache du bornier. Introduisez le cordon d’alimentation équipé d’un réducteur de tension
homologuéUL par l’orifi ce découpé dans le panneau à proximité du bornier.

Vous devez impérativement utiliser un réducteur de tension. Ne desserrez pas les écrous déjà fi xés au
bornier. Assurez-vous qu’ils sont bien serrés. Utilisez une douille longue de 3/8” (1cm).

9. Raccordez le tuyau d'arrivée d'eau. Pour connaître les consignes,

reportez-vous à la section Raccordement du tuyau d’arrivée d'eau en
page

10. Pour pouvoir o rir des performances optimales, le sèche-linge doit

être parfaitement de niveau. Pour mettre le sèche-linge à niveau,
suivez les étapes ci-dessous:

a. Assurez-vous que le sèche-linge est à niveau de droite à gauche

et de l'avant à l’arrière à l’aide d’un niveau.

b. Si l'appareil n'est pas à niveau, réglez les pieds. Tourner les pieds

dans le sens anti-horaire permet de les faire remonter. Les faire
tourner dans le sens horaire permet de les allonger.

Pour positionner le sèche-linge à la même hauteur que le
lave-linge, rétractez entièrement les pieds en les faisant
tourner dans le sens anti-horaire puis desserrez-les dans
le sens horaire. Une fois que le sèche-linge est au même
niveau que le lave-linge, suivez les consignes ci-dessus
pour mettre à niveau le sèche-linge.

Pieds réglables

Niveau

Rétracter entièrement

Ajustez les pieds uniquement pour atteindre le niveau requis. Si vous étendez les pieds plus
que nécessaire, les vibrations seront plus importantes.

11. Profi tez-en pour vérifi er que tous les branchements gaz (sur les versions au gaz), évacuation

et électricité ont été correctement e ectués. Branchez le sèche-linge et vérifi ez qu’il fonctionne
correctement en vous servant de la liste de contrôle ci-dessous.

12. MODÈLES AU GAZ UNIQUEMENT:

Il est possible que le brûleur ne s'allume pas immédiatement si de l'air est présent dans la conduite
de gaz. Lancez un programme de séchage à chaud pour purger la conduite. Si le gaz ne s’allume pas
dans un délai de 5minutes, éteignez le sèche-linge et attendez pendant 5minutes. Assurez-vous que
le robinet d’alimentation en gaz du sèche-linge est ouvert. Pour vérifi er l’allumage du gaz, contrôlez
l’émission de chaleur au niveau de l’évacuation.

Puis desserrer

18_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:18HUDSON_DV400-03170A_CFR.indd Sec3:18 2012-02-02  11:29:402012-02-02  11:29:40

LISTE DE CONTRÔLE FINAL POUR L’INSTALLATION

 Le sèche-linge est branché sur une prise électrique et correctement relié à la terre.
 Les conduites d'évacuation sont installées et les joints maintenus par du ruban adhésif.
 Nous avons choisi un système d'évacuation en métal rigide ou fl exible et non des fl exibles plastique.
 Le sèche-linge est de niveau et ses pieds sont posés au sol de manière stable.
 Pour les modèles à gaz: l'arrivée de gaz est ouverte et aucune fuite de gaz n'est détectée..
 Allumez votre sèche-linge pour vérifi er qu'il fonctionne correctement, puis éteignez-le.

01 installation du sèche-linge

installation du sèche-linge _19

HUDSON_DV400-03170A_CFR.indd Sec3:19HUDSON_DV400-03170A_CFR.indd Sec3:19 2012-02-02  11:29:402012-02-02  11:29:40

installation du sèche-linge

CONSEILS POUR L’ÉVACUATION DU SÈCHE-LINGE

Les conduits en plastique ou non métalliques représentent un danger potentiel d’incendie.

AVERTISSEMENT

1. Assurez-vous que le sèche-linge a été installé de manière

à ce que l’évacuation de l’air se fasse sans problème.

2. Utilisez un conduit d’évacuation métallique rigide de

10,2cm. Scellez tous les joints à l’aide d’un ruban adhésif, y
compris au niveau du sèche-linge.
N’utilisez jamais de vis, qui entraînent l’accumulation de
peluches.

3. Faites en sorte que les conduits soient aussi droits que

possible.

4. Nettoyez tous les anciens conduits avant d’installer votre

nouveau sèche-linge.
Vérifi ez que le clapet d’air s’ouvre et se ferme sans
problème.
Inspectez et nettoyez le système d’évacuation une fois par
an.

Ne laissez pas un système d’évacuation de

1 2

mauvaise qualité ralentir le séchage. Évitez
les situations suivantes:

1. Utilisation d’un système d’évacuation de mauvaise

qualité.

2. Utilisation d'un conduit fl exible en plastique, aux

parois fi nes ou non métallique.

3. Utilisation de conduits inutilement longs, dotés de

nombreux coudes.

4. Utilisation de conduits et d'évents bouchés ou

écrasés.

3 4

Sèche

linge

CONDUIT

-

Mur

CONDUIT
D'EVACUATION

RUBAN

20_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:20HUDSON_DV400-03170A_CFR.indd Sec3:20 2012-02-02  11:29:402012-02-02  11:29:40

INVERSION DU HUBLOT

1. Débranchez le cordon d'alimentation.

2. Retirez les quatre vis de la charnière de la porte

3. Soulevez le hublot pour le retirer

4. Retirez les deux vis du dispositif de fermeture.puis retirez le

support du cache.

5. Procédez à l'assemblage du dispositif de fermeture sur le côté

opposé en utilisant les vis qui ont été retirées du dispositif de
fermeture durant l'étape 4.

6. Procédez à l'assemblage du support du cache sur le côté

opposé.

7. Retirez les deux supports de

charnière.

8. Procédez à l'assemblage des

deux supports de charnière sur le
côté opposé.

Utilisez un tournenis plat pour
retirer le support du cache et le
support de charnière.

01 installation du sèche-linge

9. Retirez les 14 vis.

Deux vis (L) sont di érentes des autres vis
(étant plus longues).

F

installation du sèche-linge _21

HUDSON_DV400-03170A_CFR.indd Sec3:21HUDSON_DV400-03170A_CFR.indd Sec3:21 2012-02-02  11:29:402012-02-02  11:29:40

installation du sèche-linge

10. Retirez le support du hublot.

11. Inversez ces éléments de position.

: le support de charnière avec la
poignée de la porte
: le taquet avec le support du

hublot

12. Retirez la charnière de la porte

puis assemblez-la sur le côté
opposé.

Image de référence du
processus de réassemblage.

13. Retirez l'obturateur de trou. (P1)

14. Procédez à l'assemblage du support du hublot puis

resserez les vis enlevées à l'étape 9.

15. Fixez l'obturateur de trou.

Remplacez l'obturateur de trou comme indiqué dans le
manuel d'assemblage.

16. Montez le hublot sur le cadre et serrez les 4vis retirées lors de

l'étape2.

Vérifi ez la position des vis lors de la mise en place de la
charnière du hublot.

F

P

22_ installation du sèche-linge

HUDSON_DV400-03170A_CFR.indd Sec3:22HUDSON_DV400-03170A_CFR.indd Sec3:22 2012-02-02  11:29:412012-02-02  11:29:41

instructions et conseils d’utilisation

afi n de limiter les risques d'incendie, d'électrocution ou de blessures, consultez la section
CONSIGNES IMPORTANTES DE SÉCURITÉ avant d'utiliser cet appareil.

AVERTISSEMENT

PRÉSENTATION DU PANNEAU DE COMMANDES

3 4 5 761

2

3 4 5 71

2 6

8 9

8

9

02 instructions et conseils d’utilisation

Pour choisir un cycle, positionnez le sélecteur sur le programme de votre choix.
Le témoin lumineux s’allume en regard du programme. Les programmes Normal (Normal),

Heavy Duty (Grand rendement), Perm Press (Repassage facile), Bedding (Literie), Delicates
(Délicat) et Towels (Serviettes) sont des programmes avec capteur de séchage.

La fonction Sensor Dry (Séchage par capteur) calcule automatiquement le taux d'humidité
du linge et arrête le sèche-linge une fois le degré souhaité de séchage atteint (voir ci­dessous).

Normal (Normal): ce programme permet de faire sécher le linge en coton, les sous­vêtements et le linge de table.

Heavy Duty (Grand rendement): ce programme permet de faire sécher à température

Sélecteur de

1

programme

élevée des pièces au tissu épais, tels que les jeans, les velours côtelés ou les tenues de
travail.

Perm Press (Repassage facile): ce programme permet de faire sécher automatiquement
des tissus infroissables en coton, synthétique et lainage.

Bedding (Literie): ce programme permet de sécher des objets volumineux, comme les
couvertures, les draps et les couettes.

Delicates (Délicat): ce programme permet de faire sécher à basse température des articles
fragiles.

Towels (Serviettes) (DV456*) - ce programme permet de faire sécher des draps de bain et
d'autres articles similaires.

Sanitize (Stérilisation): ce programme haute température permet de stériliser votre linge
au cœur du tissu lors du cycle de séchage Ce programme est idéal pour nettoyer literie et
rideaux.

instructions et conseils d’utilisation _23

HUDSON_DV400-03170A_CFR.indd Sec6:23HUDSON_DV400-03170A_CFR.indd Sec6:23 2012-02-02  11:29:412012-02-02  11:29:41

instructions et conseils d’utilisation

Time Dry (Temps de séchage): ce programme permet de sélectionner la durée souhaitée
en minutes.

Tournez la molette de sélection du programme sur Time Dry (Temps de séchage), puis
appuyez sur la fl èche vers le haut Adjust Time (Réglage du temps) pour défi nir la durée de
séchage. Appuyez plusieurs fois sur la fl èche pour faire défi ler les temps.

Quick Dry (Séchage rapide) : cycle de séchage de 30minutes.
Air Flu (Air froid) (DV456*): programme qui fait tourner le linge à la température ambiante

de la pièce.
Wrinkle Release (Anti-froissage): ce programme permet de défroisser les vêtements

propres, secs et légèrement froissés (ex.: vêtements provenant d’une armoire, d’une valise
ou du sèche-linge). Le programme Wrinkle Release (Anti-froissage) s’utilise à toutes les
températures.

La fenêtre d’a chage montre la durée estimée restante du programme une fois que vous
avez appuyé sur le bouton Start/Pause (Démarrer/Pause). La durée estimée restante peut
varier au fur et à mesure de la progression du programme.

Le voyant Drying (séchage) s’allume et reste allumé jusqu’à la fi n du programme.

A chage

2

numérique

Bouton Dry

3

Level (Niveau de
séchage)

Bouton Temp

4

(Température)

Bouton Time

5

(Temps)

Lorsque le sèche-linge entre en phase de refroidissement, le voyant de refroidissement
s'allume. Lorsque le sèche-linge est en mode Wrinkle Prevent (Prévention des faux plis), le
voyant correspondant s'allume.

Lorsque le programme est terminé, la mention «End» (Fin) s'a che à l'écran, jusqu'à ce
que vous appuyiez sur le bouton Start/Pause (Démarrer/Pause) ou Power (Marche/Arrêt). Si
votre sèche-linge est en pause pendant un programme, les voyants clignotent jusqu’à ce
que vous appuyiez sur Start/Pause (Démarrer/Pause).

Pour sélectionner le niveau de séchage en mode Normal (Normal), Heavy Duty (Grand
rendement) ou d'autres programmes avec capteur de séchage, appuyez sur le bouton Dry
Level (Niveau de séchage). Un voyant s’allume à côté du niveau de séchage souhaité.

Appuyez plusieurs fois sur le bouton pour faire défi ler les di érents paramètres. Pour obtenir
un séchage parfait sur des volumes de linge plus importants, vous pouvez utiliser les
paramètres Very Dry (Séchage très fort) ou More Dry (Séchage fort).

Le paramètre Damp Dry (Légèrement humide) a été conçu pour sécher partiellement le linge.
Utilisez-le pour les articles qui doivent fi nir de sécher à plat ou en suspension.

Appuyez sur le bouton Temp. (Température) pour sélectionner la température appropriée
en fonction de la charge de linge. Un voyant s’allume à côté de la température qui a été
sélectionnée. Appuyez plusieurs fois sur le bouton pour faire défi ler les di érents paramètres.

High (Élevée): pour le linge en coton résistant ou portant l’étiquette Séchage en machine
autorisé.

Medium (Moyenne): pour les tissus infroissables, le synthétique, les cotons légers et le
linge portant l’étiquette Séchage en machine à température moyenne.

Low (Basse): pour les articles sensibles à la chaleur, dont l’étiquette indique Séchage en
machine à froid ou tiède.

Extra Low (Très basse) (DV456*): séchage à la plus basse température possible.
Vous pouvez ajuster le temps de séchage en appuyant sur le bouton Time (Temps) lorsque

vous utilisez les programmes de séchage manuel.
Lors d’un programme Sensor Dry (Séchage par capteur), le voyant de durée est éteint car le

temps de séchage est déterminé par le niveau d’humidité.

24_ instructions et conseils d’utilisation

HUDSON_DV400-03170A_CFR.indd Sec6:24HUDSON_DV400-03170A_CFR.indd Sec6:24 2012-02-02  11:29:422012-02-02  11:29:42

Options de

6

programme

Bouton
Start/Pause

7

(Démarrer/
Pause)

Bouton Mon

8

cycle

Bouton Power

9

(Marche/Arrêt)

Adjust Time (Réglage du temps): vous pouvez augmenter ou diminuer la durée de
séchage automatiquement préconfi gurée pour les programmes d'antifroissage et de
séchage manuel (Time Dry (Temps de séchage), Quick Dry (Séchage rapide) ou Air Flu (Air
froid)).

Pour allonger ou raccourcir la durée d’un programme, appuyez sur la fl èche vers le haut ou
vers le bas Ajust Time (Réglage du temps) jusqu’à ce que le temps souhaité s’a che.

Wrinkle Prevent (Prévention des faux-plis): cette fonction e ectue 180minutes de
rotations intermittentes à froid, à la fi n du programme, pour éviter que le linge ne se froisse.
Appuyez sur le bouton Wrinkle Prevent (Prévention des faux-plis) pour activer cette fonction.

Le voyant situé au-dessus du bouton s’allume lorsque la fonction Wrinkle Prevent
(Prévention des faux-plis) est sélectionnée.

Une fois que le linge est sec, vous pouvez le retirer à tout moment du sèche-linge pendant le
cycle Wrinkle Prevent (Prévention des faux-plis).

Mixed Load Bell (Charge mixte) (DV456*): cette alarme avertit l’utilisateur lorsque le
niveau de séchage «légèrement humide» (séchage à 80 %) est atteint, lorsque la charge
contient di érents types d’articles. Lorsque ce niveau est atteint, l'alarme retentit pendant
cinq (5) secondes. Lorsque l'alarme s'arrête, le sèche-linge continue de tourner jusqu'à ce
que vous l'éteignez ou jusqu'à ce que le niveau de séchage soit atteint.

Cette fonction est disponible uniquement en mode Sensor Dry (Séchage par capteur). Les
niveaux de séchage possibles sont Normal Dry (Séchage normal), More Dry (Plus sec) et
Very Dry (Très sec).

Smart Care (DV456*):utilisez cette fonction pour vérifi er si votre sèche-linge est hors
service. Utilisez pour cela votre smartphone en cas de dysfonctionnement de votre sèche­linge . Cette fonction s'active si vous appuyez sur le bouton Mixed Load Bell (Charge mixte)
et le maintenez enfoncé pendant 3 secondes dans les 10 secondes après mise sous tension
ou lorsqu'une erreur survient.

Appuyez sur ce bouton pour interrompre et relancer les programmes.

choisissez le programme, la température, le niveau de séchage, etc. que vous préférez (voir
page27 pour obtenir plus d’informations).

Appuyez une fois sur ce bouton pour mettre le sèche-linge en marche, deux fois pour
l'éteindre. Si vous n'appuyez sur aucun bouton dans les 10secondes suivants l'activation
du sèche-linge, celui-ci s'éteindra automatiquement.

02 instructions et conseils d’utilisation

instructions et conseils d’utilisation _25

HUDSON_DV400-03170A_CFR.indd Sec6:25HUDSON_DV400-03170A_CFR.indd Sec6:25 2012-02-02  11:29:422012-02-02  11:29:42

instructions et conseils d’utilisation

SÉCURITÉ ENFANT

Cette fonction empêche les enfants de jouer avec le sèche-linge.

Activation/Désactivation

Si vous souhaitez activer ou désactiver la fonction Child Lock (Sécurité enfant), appuyez
simultanément sur les boutons Temp.(Température) et Time (Temps) pendant 3secondes.

Informations sur la sécurité enfant

- Vous pouvez activer cette fonction alors que le sèche-linge fonctionne.

- Lorsque la sécurité enfant est activée, aucun bouton ne peut-être utilisé à l’exception du

bouton d’alimentation (Power); pour utiliser les autres boutons, vous devez désactiver la
fonction Child Lock (Sécurité enfant).

- Le voyant Child Lock (Sécurité enfant) s'allume.

Si la fonction Child Lock (Sécurité enfant) est activée et que vous éteignez puis rallumez
le sèche-linge, la fonction sera toujours activée. Pour la désactiver, suivez les consignes
ci-dessus.

Si les boutons, à l'exception du bouton Power (Marche/Arrêt), ne répondent pas, vérifi ez le
voyant Child Lock (Sécurité enfant). Si la fonction Child Lock (Sécurité enfant) est activée,
suivez les consignes ci-dessus pour la désactiver.

ÉCLAIRAGE DU TAMBOUR (DV456* UNIQUEMENT)

Cette fonction permet d'éclairer le tambour lorsque le sèche-linge est en marche.

Activation/Désactivation

Appuyez sur le bouton Wrinkle Prevent (Prévention des faux-plis) en le maintenant enfoncé
pendant 3 secondes ou plus.

L’éclairage du tambour peut être activé ou désactivé lorsque le sèche-ligne fonctionne
ou non. Si vous ne désactivez pas l’éclairage du tambour dans les 5minutes suivant son
activation, celui-ci s’éteindra automatiquement.

SIGNAL

Un signal sonore retentit à la fi n du programme.
Lorsque vous appuyez et maintenez simultanément enfoncés les boutons Dry Level (Niveau de séchage) et

Temp. (Température), le signal retentit par intermittence.
Réglez le volume du signal sonore ou désactivez-le en appuyant sur le bouton Signal (Signal).
Appuyez plusieurs fois sur le bouton pour faire défi ler les di érents paramètres.

26_ instructions et conseils d’utilisation

HUDSON_DV400-03170A_CFR.indd Sec6:26HUDSON_DV400-03170A_CFR.indd Sec6:26 2012-02-02  11:29:422012-02-02  11:29:42

MON CYCLE

1. Cette fonction peut être uniquement utilisée lorsque l'appareil est sous tension ou en mode veille.

2. Le programme My Cycle (Mon cycle) consiste en une fonction Save (Économie) et une fonction Load (Charge) ;

l'une et l'autre s'activant en fonction de la durée pendant laquelle le bouton est maintenu enfoncé.

- Lorsque le bouton est maintenu enfoncé pendant 3 secondes et plus: la fonction Save (Économie) du

programme My Cycle (Mon cycle) s'active (comme l'indique le signal sonore de cette option)

- Lorsque le bouton est maintenu enfoncé moins de 3 secondes: la fonction Load (Charge) du programme My

Cycle (Mon cycle) s'active (comme l'indique l'évolution du niveau sonore).

3. Lors de la confi guration de la fonction Load (Charge) de My Cycle (Mon cycle), si aucun programme n'a été

enregistré, le programme par défaut s'applique.

4. Si le bouton My Cycle (Mon cycle) est maintenu enfoncé, la DEL My Cycle (Mon cycle) s'allume. (sur les modèles

possédant une DEL My Cycle uniquement).

5. Les éléments sauvegardés grâce à la fonction My Cycle (Mon cycle) sont le programme, la température et le niveau

de séchage.

6. Si la fonction Save (Économie) de My Cycle (Mon cycle) est confi gurée, le programme actuellement confi guré et les

DEL d'option clignotent à intervalles de 0,5 secondes pendant 3 secondes et si le programme et les paramètres
d'option sont modifi és dans les 3 secondes, les DEL restent allumées.

7. En état de pause, la fonction Save (Économie) de My Cycle (Mon cycle) ne peut être confi gurée. Si l'utilisateur tente

une telle confi guration, un signal d'erreur retentit.

8. Si la fonction Load (Charge) de My Cycle (Mon cycle) est confi gurée pendant que le programme et les DEL d'option

clignotent en raison de la confi guration de la fonction Save (Économie) de My Cycle (Mon cycle), les DEL cessent de
clignoter et restent allumées.

9. Si un bouton d'option sauvegardée est actionné ou si le programme est modifi é lors de la confi guration de la

fonction Save (Économie) de My Cycle (Mon cycle), la DEL My Cycle (Mon cycle) s'éteint.

10. La fonction My cycle (Mon Cycle) n'est plus activée lorsque l'appareil entame son dernier cycle ou lorsqu'il est hors

tension.

SMART CARE (ENTRETIEN INTELLIGENT) (DV456*)

Cette fonction vous permet de vérifi er l'état du lave-linge à l'aide d'un smartphone.

1. Pour activer la fonction Smart Care (Entretien intelligent), appuyez sur le bouton d'alimentation pour mettre sous

tension le sèche-linge puis appuyez sur le bouton Mixed Load Bell (Charge mixte) en le maintenant enfoncé pendant
3 secondes. Si vous appuyez sur un bouton autre que le bouton Mixed Load Bell (Charge mixte) après avoir mis
sous tension le sèche-linge, vous ne pourrez pas activer la fonction Smart Care (Entretien intelligent).

2. Si la fonction Smart Care (Entretien intelligent) est activée, le voyant situé au-dessus du bouton Mixed Load Bell

(Charge mixte) clignote pendant 2 ou 3 secondes puis le voyant Smart Care (Entretien intelligent) s'allume à l'écran.

3. Lancez l'application Smart Care sur votre smartphone.

4. Vous ne pouvez utiliser la fonction Smart Care qu'avec un mobile Samsung Galaxy.

5. Réglez la caméra de votre smartphone sur le panneau d'a chage du lave-linge.

6. Si la caméra du smartphone est mise au point sur le panneau d'a chage du lave-linge, le résultat est reconnu

automatiquement et le type d'erreur et les mesures à prendre s'a chent sur le smartphone.

7. Si une erreur se produit plusieurs fois, entrez manuellement le code d'erreur a ché sur le panneau d'a chage du

lave-linge dans l'application Smart Care.

Téléchargement de l'application Smart Care

• Utilisateurs GalaxyS: Pour télécharger l'application, sélectionnez le menu Samsung AppStore sur Android Market

(en appuyant sur le bouton Menu sur Android Market) ou connectez-vous sur http://mobile.kr.samsungmobile.com/
apps et installez Samsung AppStore.

• Utilisateurs GalaxyS2: Pour télécharger l'application, exécutez SamsungApps via l'écran d'accueil de votre

smartphone et accédez à la plateforme Samsung AppStore.

Il est recommandé d'utiliser l'application avec un téléphone Galaxy S ou S2 doté de la version 2.2 d'Android.
Consignes à suivre lors de l'utilisation de Smart Care

• Si un dispositif d'éclairage (ex.: voyant ou lampe fl uorescente) apparaît sur le panneau d'a chage du lave-

linge, le résultat sur le panneau d'a chage peut ne pas être reconnu facilement.

• Si une erreur se produit plusieurs fois, entrez manuellement le code d'erreur a ché sur le panneau d'a chage

du lave-linge dans l'application Smart Care.

• Si l'angle de la caméra du smartphone et du panneau d'a chage du lave-linge est incorrect, l'erreur peut ne

pas être reconnue correctement. Essayez de maintenir le smartphone sur un angle vers le panneau d'a chage
comme illustré sur le schéma.

02 instructions et conseils d’utilisation

instructions et conseils d’utilisation _27

HUDSON_DV400-03170A_CFR.indd Sec6:27HUDSON_DV400-03170A_CFR.indd Sec6:27 2012-02-02  11:29:422012-02-02  11:29:42

instructions et conseils d’utilisation

NETTOYAGE DU FILTRE À PELUCHES

• Après chaque séchage.

• Pour réduire la durée de séchage.

• Pour un meilleur rendement énergétique.

ne faites pas fonctionner le sèche-linge si le fi ltre à
peluches n'est pas remis en place.

Panneau

avant

CHARGEMENT DU SÈCHE-LINGE

• N'introduisez qu'une seule charge de linge lavé à la fois dans votre sèche-linge.

• Un mélange de textiles épais et légers séchera di éremment; ainsi, à la fi n du programme de séchage,

les textiles légers risquent d'être secs alors que les textiles épais seront encore humides.

• Ajoutez un ou plusieurs articles similaires dans votre sèche-linge lorsque seul un ou deux articles ont

besoin d’être séchés. Vous améliorerez ainsi l’action du tambour et l’e cacité du séchage.

• Une surcharge de linge réduit l'action du tambour et induit un séchage non uniforme, ainsi qu'un

froissage excessif de certains tissus.

MISE EN MARCHE

1. Chargez votre sèche-linge sans tasser le linge. Surtout, NE LE SURCHARGEZ PAS.

2. Fermez le hublot.

3. Sélectionnez le programme et les options appropriés en fonction de la charge de linge (voir pages23,

24 et 25).

4. Appuyez sur le bouton Start/Pause (Départ/Pause).

5. Le voyant du sèche-linge s'allume.

6. Une estimation de la durée du programme apparaît sur l’écran.

La durée varie avec le taux d'humidité.

• Lorsque le programme est terminé, la mention «End» (Fin) s’a che sur l’écran.

• Appuyer sur le bouton Power (Marche/Arrêt) annule le programme et arrête le sèche-linge.

• Les voyants Drying (Séchage), Cooling (Refroidissement) et Wrinkle Prevent (Prévention des faux-

plis) s'allument lorsque le programme entame ces cycles de séchage.

Filtre

Hublot

Ne posez aucun objet sur le sèche-linge lorsque celui-ci est en cours de fonctionnement.

AVERTISSEMENT

28_ instructions et conseils d’utilisation

HUDSON_DV400-03170A_CFR.indd Sec6:28HUDSON_DV400-03170A_CFR.indd Sec6:28 2012-02-02  11:29:422012-02-02  11:29:42

entretien et nettoyage

PANNEAU DE COMMANDES

nettoyez-le avec un chi on doux et humide. N’utilisez pas de produits abrasifs.
Ne vaporisez aucun produit d'entretien directement sur le panneau de commande.
Certains détachants pour tissu peuvent endommager le revêtement du panneau de commandes.
Appliquez donc ces produits à l'écart de votre sèche-linge et essuyez immédiatement toute projection ou

tout excès.

TAMBOUR

Retirez les taches de crayon, d'encre ou de teinture (sur les articles neufs comme les serviettes ou les
jeans), à l'aide d'un détachant universel.

Frottez ensuite avec une vieille serviette ou un chi on, pour retirer toute substance en excès (tache ou
détachant).

Une fois ces étapes terminées, il est possible que les taches soient encore visibles mais elles ne devraient
pas salir le reste du linge.

TAMBOUR À REVÊTEMENT PAR PULVÉRISATION

Pour nettoyer un tambour à revêtement par pulvérisation, utilisez un chi on humide imprégné d'un nettoyant
doux et non abrasif adapté.

Retirez les résidus de détergent et essuyez avec un chi on propre.

EXTÉRIEUR DU SÈCHE-LINGE

nettoyez-le avec un chi on doux et humide. N’utilisez pas de produits abrasifs.
Protégez la surface des objets pointus.
N’entreposez pas d’objets lourds (ex.: baril de lessive) ou à arêtes tranchantes sur le lave-linge. Ceci

risquerait de rayer ou d'endommager le capot supérieur du sèche-linge. Utilisez le socle prévu à cet e et ou
une boîte de rangement. L’habillage du sèche-linge étant lisse et brillant, Évitez de les endommager lorsque
vous utilisez le sèche-linge.

03 entretien et nettoyage

SYSTÈME D'ÉVACUATION DU SÈCHE-LINGE

Inspectez et nettoyez le système d'évacuation une fois par an pour de meilleurs résultats.
Nettoyez l'extérieur de la hotte plus fréquemment pour garantir son bon fonctionnement.

entretien et nettoyage _29

HUDSON_DV400-03170A_CFR.indd Sec10:29HUDSON_DV400-03170A_CFR.indd Sec10:29 2012-02-02  11:29:422012-02-02  11:29:42

conseils d'entretien du linge

Conseils d'entretien du linge

Respectez les symboles textiles ou les consignes du fabricant concernant le
séchage des articles spéciaux. Si aucun symbole textile n'est fourni, observez
les consignes suivantes.

Couvre-lits et couettes • Reportez-vous aux symboles fi gurant sur les étiquettes des articles

Couvertures • Sélectionnez le programme Normal (Normal) et ne séchez qu'une

Rideaux et tentures • Sélectionnez le programme Perm Press (Repassage facile) et une

Couches en tissu • Sélectionnez le programme Normale et le réglage de température

Articles garnis de duvet
(vestes, sacs de couchage,
couettes, etc.)

Caoutchouc mousse (tapis,
peluches, épaulettes, etc.)

Oreillers • Sélectionnez le programme Normal (Normal).

Plastiques (rideaux de
douche, bâches, etc.)

ARTICLES NE PASSANT PAS AU SÈCHE-LINGE:

• Articles en fi bre de verre (rideaux, tentures, etc.).

• Lainages, sauf indication contraire sur l'étiquette.

• Articles imprégnés d'huile végétale ou alimentaire.

de literie.

• Assurez-vous que l'article est complètement sec avant de l'utiliser ou

de le ranger.

• Il est parfois nécessaire de repositionner l'article dans le sèche-linge

pour assurer un séchage homogène.

couverture à la fois pour garantir un séchage optimal.

• Assurez-vous que l'article est complètement sec avant de l'utiliser ou

de le ranger.

température moyenne pour réduire le froissage.

• Séchez ce type de linge par petits volumes pour obtenir de meilleurs

résultats et sortez-le dès que possible.

Élevé pour les couches ouatées et duveteuses.

• Sélectionnez le programme Normal (Normal) et la température

moyenne.

• Ajouter une ou deux serviettes sèches pour accélérer le séchage et

absorber l'humidité.

• Ne séchez PAS ces articles à chaud. Servez-vous du programme Air

Flu (Air froid. DV456* uniquement).

• AVERTISSEMENT: sécher un article à base de caoutchouc à chaud

risque de l’endommager ou de provoquer un incendie.

• Ajoutez deux serviettes sèches et une paire de baskets propres pour

favoriser l’action du tambour et dépelucher l’article.

• NE faites PAS sécher des oreillers à base de capoc ou de mousse

dans le sèche-linge, à moins d'utiliser l'air froid.

• Sélectionnez le programme Air Flu (Air froid) ou Time Dry (Temps de

séchage) et la température Low (Basse) ou Extra Low (Très basse),
en fonction des symboles fi gurant sur l'étiquette.

30_ conseils d'entretien du linge

HUDSON_DV400-03170A_CFR.indd Sec5:30HUDSON_DV400-03170A_CFR.indd Sec5:30 2012-02-02  11:29:422012-02-02  11:29:42

dépannage

VÉRIFIEZ LES POINTS SUIVANTS SI VOTRE SÈCHE-LINGE...

PROBLÈME SOLUTION

Ne se met pas en route. • Assurez-vous que le hublot est bien fermé.

Ne chau e pas. • Vérifi ez le disjoncteur et les fusibles de votre domicile.

Ne sèche pas. • Vérifi ez tous les points mentionnés ci-dessus, plus...

Fait du bruit. • Vérifi ez le linge à la recherche de pièces de monnaie, de boutons décousus, de

Ne sèche pas le linge
uniformément.

Dégage une odeur. • Les odeurs ménagères (peinture, vernis, détachant, etc.) peuvent entrer dans

• Vérifi ez que le cordon d'alimentation est branché sur une prise électrique

opérationnelle.

• Vérifi ez le disjoncteur et les fusibles de votre domicile.

• Appuyez de nouveau sur le bouton Start/Pause (Départ/Pause) en cas d'ouverture

du hublot en cours de programme.

• Sélectionnez une autre température que Air Flu (Air froid).

• Sur un sèche-linge à gaz, vérifi ez que l'alimentation en gaz est ouverte.

• Nettoyez le fi ltre à peluches et le conduit d'évacuation.

• Le sèche-linge est peut-être en phase de refroidissement du programme.

• Vérifi ez que la hotte extérieure s'ouvre et se ferme sans problème.

• Vérifi ez que des peluches ne se sont pas accumulées dans le système

d’évacuation. Le conduit doit être inspecté et nettoyé une fois par an.

• Utilisez un conduit d’évacuation métallique rigide de 4”.

• Évitez de surcharger le tambour 1 charge de linge lavée = 1 charge de linge à

sécher.

• Triez les articles: légers d’un côté, épais de l’autre.

• Il est parfois nécessaire de repositionner dans le sèche-linge les articles

volumineux, comme les couvertures ou les couettes, pour assurer un séchage
homogène.

• Vérifi ez que le lave-linge essore correctement le linge pour évacuer la quantité

d'eau adéquate.

• La charge de linge est peut-être insu sante pour que l'action du tambour soit

e cace. Ajoutez quelques serviettes.

clous, etc. Retirez aussitôt ces objets.

• Il est normal d'entendre la mise en marche et l’arrêt du robinet de gaz du sèche-

linge (le cas échéant) ou du système de chau age, tout au long du programme de
séchage.

• Vérifi ez que le sèche-linge est correctement surélevé, comme indiqué dans les

consignes d'installation.

• Il est normal que le sèche-linge émette un «bourdonnement», du fait de la grande

vitesse de déplacement de l'air à travers le tambour du sèche-linge et le système
d'évacuation.

• Les coutures, les poches et les autres zones épaisses peuvent ne pas sécher

complètement alors que le reste du linge a atteint le niveau de séchage
sélectionné. Ceci est tout à fait normal. Sélectionnez le programme Very Dry (Très
sec), au besoin.

• Si vous faites sécher un article épais avec une charge légère, par exemple une

serviette de toilette avec des draps, il est possible que l'article le plus lourd ne
soit pas complètement sec quand le reste du linge atteindra le niveau de séchage
sélectionné. Triez les articles, légers d'un côté, épais de l'autre, pour obtenir des
résultats de séchage homogènes.

le sèche-linge via l'air ambiant. Cette situation est normale puisque le sèche­linge aspire l'air de la pièce, le chau e, l'introduit dans le tambour, puis l'éjecte à
l’extérieur.

• Lorsque ces odeurs persistent dans l'air, aérez longuement la pièce avant d'utiliser

le sèche-linge.

05 dépannage

dépannage _31

HUDSON_DV400-03170A_CFR.indd Sec4:31HUDSON_DV400-03170A_CFR.indd Sec4:31 2012-02-02  11:29:422012-02-02  11:29:42

dépannage

PROBLÈME SOLUTION

S'arrête avant que le linge ne
soit sec.

Les vêtements sont pelucheux. • Assurez-vous que le fi ltre est propre avant chaque cycle. Sur les charges

Les vêtements sont encore
froissés après le programme
Wrinkle-Care (Anti-froissement).

Les vêtements gardent une odeur
après le programme Refresh
(Rafraîchissement).

De l'eau s'écoule par la buse au
démarrage du programme Steam
(Vapeur).

L'eau vaporisée est invisible lors
du programme Steam (Vapeur).

CODES D'ERREUR

Des codes système s'a chent parfois pour vous permettre de mieux comprendre le problème rencontré
par le sèche-linge.

AFFICHAGE DE

L'ERREUR

tE

HE

dE

dF

bE

(DV422,DV400)

bE2

FE

AE

Pour tout autre code non répertorié ici, appelez le 1-800-726-7864 (1-800-SAMSUNG)

Filtre à peluches bouché
Capacités du système d'aération réduites

Température de chau age non valide lors
du fonctionnement du sèche-linge.

Faire fonctionner le sèche-linge lorsque le
hublot est ouvert

Le hublot est mal fermé. Appelez le service de dépannage.

Un bouton est bloqué ou enfoncé depuis
plus de 30s

Fréquence de source d'alimentation non
valide

Problème électronique
(communication)

• Il n'y a pas assez de linge. Ajoutez du linge ou quelques serviettes et relancez le

programme.

• Il y a trop de linge. Retirez du linge et relancez le sèche-linge.

produisant beaucoup de peluches, il peut être nécessaire de nettoyer le fi ltre en
cours de cycle.

• Certains textiles produisent une grande quantité de peluches (ex.: serviettes en

coton). C’est pourquoi ces articles doivent être séchés séparément des textiles qui
attirent les peluches (ex.: pantalon en velours).

• Si la quantité de linge lavé est trop importante, séparez la charge en deux pour le

séchage.

• Vérifi ez soigneusement les poches des vêtements avant de les laver et de les

sécher.

• Chargez entre 1 et 4 articles pour plus d’e cacité.

• Allégez la charge. Faites sécher des articles similaires.

• Les tissus présentant une odeur forte doivent être lavés selon un cycle normal.

• Il s'agit de la condensation de la vapeur. Ce phénomène s'arrête tout seul en peu

de temps.

• Il est di cile de voir les minuscules gouttes d'eau vaporisées lorsque le hublot est

fermé.

SIGNIFICATION SOLUTION

Nettoyez le fi ltre ou le ventilateur.
Si le problème persiste, appelez le service de
dépannage.

Appelez le service de dépannage.

Fermez la porte et redémarrez l'appareil.
Si le problème persiste, appelez le service de
dépannage.

Vérifi ez qu'AUCUN bouton NE reste enfoncé
de façon continue. Essayez de relancer le
programme;
si le problème persiste, appelez le service de
dépannage.

Essayez de relancer le programme.
Si le problème persiste, appelez le service de
dépannage.

Appelez le service de dépannage.

32_ dépannage

HUDSON_DV400-03170A_CFR.indd Sec4:32HUDSON_DV400-03170A_CFR.indd Sec4:32 2012-02-02  11:29:422012-02-02  11:29:42

annexe

TABLEAU DES SYMBOLES TEXTILES

Les symboles suivants o rent des conseils sur l'entretien des vêtements. Les étiquettes d'entretien des
vêtements incluent des symboles relatifs au lavage, au blanchiment, au séchage, au repassage et au
nettoyage à sec, le cas échéant. L'utilisation de ces symboles garantit la cohérence des informations entre
les fabricants de vêtements (articles domestiques ou importés). Respectez ces symboles d'entretien afi n
d'optimiser la durée de vie de votre linge et d'éviter les problèmes de lavage.

Lavage Consignes spéciales Symboles de nettoyage

Normal Séchage en suspension Ne pas laver

Infroissable / Anti­froissement

Délicat Séchage à plat

Lavage main Séchage

Température de l'eau**

Très chaude Moyenne Pas de repassage

Tiède Faible Nettoyage à sec autorisé

Froide Toutes températures Nettoyage à sec autorisé

Agent de blanchiment

Tout type d'agent de
blanchiment autorisé (si
nécessaire)

Non chloré (non
décolorant)

Agent de blanchiment (si
nécessaire)

Programme de séchage
machine

Normal

Infroissable / Anti­froissement

Délicat

Séchage sans essorage Ne pas tordre

Agent de blanchiment
interdit

Pas de séchage
machine

Élevée Pas de vapeur

Pas de séchage Nettoyage à sec interdit

Température fer ou vapeur

Élevée Séchage sans essorage

Moyenne Séchage à plat

Faible

Séchage en suspension

06 annexe

** Les points représentent la température appropriée de l'eau de lavage. Les niveaux de températures sont:
Chaude (41 à 52 °C), Tiède (29 à 41 °C) et Froide (16 à 29 °C).
(La température de l'eau de lavage doit être d'au moins 16°C pour activer les agents nettoyants et obtenir un
lavage e cace.)

annexe _33

HUDSON_DV400-03170A_CFR.indd Sec8:33HUDSON_DV400-03170A_CFR.indd Sec8:33 2012-02-02  11:29:422012-02-02  11:29:42

annexe

PROTECTION DE L’ENVIRONNEMENT

Cet appareil a été fabriqué à partir de matériaux recyclables. Si vous décidez de le jeter, veuillez respecter
les normes locales en matière d’évacuation des déchets. Coupez le cordon d'alimentation de façon à ce
que l'appareil ne puisse pas être raccordé à une source électrique. Enlevez le hublot pour que des animaux
et des jeunes enfants ne se retrouvent pas piégés à l'intérieur de l'appareil.

DÉCLARATION DE CONFORMITÉ

Cet appareil est conforme à la norme UL2158.

CARACTÉRISTIQUES TECHNIQUES

C

D

A

B

TYPE SÈCHE-LINGE À CHARGEMENT FRONTAL

DIMENSIONS Mesure Pouces (cm) Mesure Pouces (cm)

A. Hauteur 43,0” (109,1)

B. Largeur 27” (68,6) D. Profondeur 29,4” (74,6)

POIDS 56,2 kg

PUISSANCE DE
CHAUFFE

22000 BTU/h (Gaz)

C. Profondeur,
hublot ouvert
à 90°

5 300W (élec.)

49,9” (126,8)

34_ annexe

HUDSON_DV400-03170A_CFR.indd Sec8:34HUDSON_DV400-03170A_CFR.indd Sec8:34 2012-02-02  11:29:432012-02-02  11:29:43

TABLEAU DES PROGRAMMES

Programme Articles recommandés

Coton, vêtements de travail, lin

Pièces au tissu épais, tels que les jeans, les

velours côtelés ou les vêtements de travail

Chemises, tissus synthétiques, lainages, tissus

infroissables en coton, tissus infroissables

Objets volumineux, tels que les couvertures, les

draps, les couettes et les oreillers.

Sous-vêtements, chemisiers, lingerie

Literie, rideaux, vêtements d'enfant

Serviettes et linge de bain

Mousse, caoutchouc, matières plastiques

Petites charges

Toute charge

Chemises, pantalons, chemisiers

Élevée Moyenne Faible Très bas















   

Séchage par

capteur

Séchage

manuel

Programme

Séchage par

capteur

Séchage

manuel

Normal

Grand

rendement
Repassage

facile

Literie

Délicat

Stérilisation

Serviettes

Air froid

Séchage rapide

Temps de

séchage

Antifroissage

Normal

Grand rendement

Repassage facile -

Literie

Délicat - -

Stérilisation

Serviettes

Air froid - - - -

Séchage rapide

Temps de

séchage

Antifroissage

( : réglage usine,  : sélectionnable)

Charge

maximale

Fonctions Options

Température



----



----

----



---

 

---

---



---



(DV456*)

Fonctions

Niveau du séchage par

capteur

Séchage normal

Séchage normal

Séchage normal

Séchage normal

Séchage normal

Très fort (aucun changement)

Séchage normal

-

-

-

-

Heure Antifroissage









-











06 annexe

Recommandations à propos du volume des charges

Charge importante : Remplissez le tambour aux 3/4 environ. Au-delà de cette limite, n'ajoutez pas

Charge moyenne : Remplissez le tambour à la moitié environ.

Petites charges : Remplissez le tambour de 3 à 5 articles (pas plus du 1/4).

d'articles supplémentaires afi n que le linge tourne librement.

* Pour un résultat optimal, respectez ces recommandations de volume de charge pour chaque cycle de séchage.

annexe _35

HUDSON_DV400-03170A_CFR.indd Sec8:35HUDSON_DV400-03170A_CFR.indd Sec8:35 2012-02-02  11:29:432012-02-02  11:29:43

garantie

SÈCHE-LINGE SAMSUNG
GARANTIE LIMITÉE À L'ACHETEUR INITIAL

Ce produit de la marque SAMSUNG, fourni, distribué par SAMSUNG ELECTRONICS AMERICA, INC.
(SAMSUNG) et livré neuf, dans son emballage d'origine à l'acheteur initial, est garanti par SAMSUNG contre
tout défaut de fabrication relatif aux matériaux et à la qualité d'exécution, pour une période de garantie
limitée de:

Un (1) an (pièces et main d'œuvre)
Deux (2) ans pour les pièces du panneau de commandes

Cette garantie limitée prend e et à la date originale d'achat. Elle ne s'applique qu'aux produits achetés et
utilisés aux États-Unis.
Pour bénéfi cier de réparations dans le cadre de la présente garantie, l'acheteur doit contacter la société
SAMSUNG afi n qu'elle détermine l'origine du problème et une procédure de réparation.
Les services de garantie peuvent être pris en charge uniquement par un centre de service
agrééSAMSUNG.
Lors de la remise d'un produit défectueux à SAMSUNG ou à un centre de service agréé SAMSUNG,
l'acheteur est tenu de présenter le coupon d'achat d'origine à la demande des intéressés à titre de preuve
d'achat.
SAMSUNG s'engage à assurer un service de réparation gratuit à domicile pendant la période de garantie.
Ce service est soumis à disponibilité sur le territoire des États-Unis.
Le service à domicile n'est pas disponible pour toutes les zones.
Pour bénéfi cier du service à domicile, l'appareil doit être situé dans un emplacement accessible à notre
personnel.
Si ce service n'est pas disponible, SAMSUNG peut choisir de prendre à sa charge le transport aller/retour
du produit vers un centre de service agréé.
La société SAMSUNG prendra en charge, à sa convenance, la réparation, le remplacement ou le
remboursement du produit tel que stipulé dans les présentes conditions et procédera au remplacement ou
au reconditionnement des pièces ou des produits si ces derniers s'avèrent défectueux dans la limite de la
période de garantie mentionnée précédemment.
Toutes les pièces et tous les produits remplacés deviennent la propriété de SAMSUNG et doivent être
retournés à SAMSUNG.
La période de garantie qui s'applique aux pièces et produits remplacés est la période restante de la garantie
initiale ou une période de quatre-vingt-dix (90) jours; dans tous les cas, la période la plus longue des deux
périodes susmentionnées s'applique.

Cette garantie limitée couvre les vices de fabrication au niveau des pièces et de la main-d'œuvre survenant
à la suite d'une utilisation normale et non commerciale de ce produit et ne s'applique pas dans les cas
suivants: tout dommage survenant au cours de l'expédition, de la livraison et de l'installation; toute
utilisation de l'appareil contraire au but auquel il était destiné; tout numéro de produit ou de série e acé;
tout dommage du revêtement extérieur ou de l'aspect du produit; tout dommage causé par un accident,
une utilisation non conforme, une négligence, un incendie ou une inondation, la foudre ou une autre
catastrophe naturelle; toute utilisation de produits, d'équipements, de systèmes, d'appareils, de services,
de pièces, de fournitures, d'accessoires, d'applications, d'installations, de réparations, de câblages
externes ou de connecteurs non fournis ou autorisés par SAMSUNG et susceptibles d'endommager ledit
appareil ou de nuire à son fonctionnement; toute surtension, fl uctuation ou tension de ligne électrique
incorrecte; tout réglage e ectué par l'acheteur et tout non-respect des consignes d'utilisation, d'entretien
et de respect de l'environnement couvertes ou prescrites dans le présent carnet d'entretien; tout
démontage ou toute réinstallation de l'appareil; tout problème résultant d'une prolifération d'insectes
nuisibles.

Cette garantie limitée ne couvre pas les problèmes résultant d'un courant, d'une tension ou d'une
alimentation électrique incorrects, ainsi que d'ampoules électriques, de fusibles ou de câblage inappropriés.
Elle ne couvre pas non plus le coût des appels au service d'assistance pour obtenir des instructions ou la
réparation des erreurs d'installation.

SAMSUNG ne garantit pas que l'appareil sera exempt de tout problème ou qu'il fonctionnera sans
interruption.

36_ warranty

HUDSON_DV400-03170A_CFR.indd Sec7:36HUDSON_DV400-03170A_CFR.indd Sec7:36 2012-02-02  11:29:432012-02-02  11:29:43

Sauf exception mentionnée dans le présent document, Samsung ne fournit aucune garantie expresse ou
implicite quant à cet appareil, y compris, mais sans s'y limiter, les garanties implicites de qualité marchande,
de contrefaçon ou d'aptitude à un usage particulier.
Aucune garantie, qu'elle soit donnée par un tiers, une entreprise ou une personne morale, ne pourra être
considérée comme un engagement vis-à-vis de Samsung.
Samsung ne sera aucunement responsable en cas de perte de bénéfi ces, de manque à gagner,
d'incapacité à réaliser des économies ou tout autre avantage fi nancier ou d'autres dommages spéciaux,
accessoires ou indirects résultant de l'utilisation ou d'une mauvaise utilisation de cet appareil ou d'une
incapacité à utiliser cet appareil, quelle que soit la base juridique invoquée pour justifi er l’assertion et même
si Samsung a été avisé de l'éventualité de tels dommages.
Les indemnités fi nancières exigées auprès de Samsung ne pourront en aucun cas excéder le prix d’achat
du produit vendu par Samsung et à l’origine des dommages invoqués.
Sans limitation aux dispositions susdites, l’acheteur assume tous les risques et toutes les responsabilités
en cas de perte, de dommages ou de blessures éventuelles infl igés à l’acheteur et aux biens de celui­ci et à toute autre personne et aux biens de celle-ci résultant de l'utilisation ou de la mauvaise utilisation
de l'appareil ou de l'incapacité à l'utiliser. Cette garantie limitée n’est valable pour personne d’autre que
l’acheteur initial du produit, n’est pas transférable et énonce votre recours exclusif.

Certains états n'autorisent pas les limitations de durée de garantie implicite, ou l'exclusion ou la limitation
des dommages accidentels ou indirects. Dans un tel cas, les limitations ou exclusions spécifi ées ci-dessus
ne s'appliquent pas. La présente garantie vous octroie des droits spécifi ques, ainsi que d'autres variant
d'un état à un autre.

Pour bénéfi cier d'un service d'assistance couvert par votre garantie, contactez SAMSUNG à
l'adresse suivante:
Samsung Electronics America, Inc. 85 Challenger Road Ridgefi eld Park, NJ 07660
1-800-SAMSUNG (726-7864)
www.samsung.com

warranty _37

HUDSON_DV400-03170A_CFR.indd Sec7:37HUDSON_DV400-03170A_CFR.indd Sec7:37 2012-02-02  11:29:432012-02-02  11:29:43

DES QUESTIONS OU DES COMMENTAIRES?

Pays APPELEZ LE OU RENDEZ-VOUS SUR LE SITE

U.S.A 1-800-SAMSUNG (726-7864) www.samsung.com

MEXICO 01-800-SAMSUNG(726-7864) www.samsung.com

N° code DC68-03170A_CFR

HUDSON_DV400-03170A_CFR.indd Sec7:38HUDSON_DV400-03170A_CFR.indd Sec7:38 2012-02-02  11:29:442012-02-02  11:29:44

DV456*
DV422*
DV400*

Secadora a gas y eléctrica

manual del usuario

Este manual está impreso en papel 100% reciclado

imagine las posibilidades

Gracias por adquirir este producto Samsung.
Para recibir un servicio más completo o los

accesorios, registre su producto en o contacte con

www.samsung.com/register

1-800-SAMSUNG(726-7864)

HUDSON_DV400-03170A_MES.indd 1HUDSON_DV400-03170A_MES.indd 1 2012-02-02  11:36:212012-02-02  11:36:21

características

1. Capacidad extra grande

¡Las capacidades de secado ultra al alcance de la mano! Ahora puede secar cargas extra
grandes. Nuestras secadoras ultra grandes DV456*, con 7,3 pies cúbicos de capacidad,
DV422* y DV400*, con 7,4 pies cúbicos de capacidad, hacen circular más aire entre su ropa,
secándola más rápido, para obtener un resultado sin arrugas.

2. Ciclo Sanitize (desinfección)

Este ciclo desinfecta las prendas impregnando la tela con calor a alta temperatura durante el
ciclo de secado y eliminando el 99,9 % de ciertas bacterias. Utilice este ciclo para ropa, ropa
de cama, toallas u otras prendas que necesiten desinfección. El ciclo Sanitize (desinfección)
está certifi cado por NSF International, una organización privada de evaluación y certifi cación.

Protocolo NSF P154

Función de desinfección en secadoras

de ropa clasifi cadas como residenciales

3. Diversos ciclos de secado y programa Fuzzy Logic

Simplemente gire el selector táctil para seleccionar uno de los 11 ciclos de secado
automático de la secadora DV456*, o uno de los 9 ciclos de secado automático de las
secadoras DV422* o DV400*, incluidos normal, servicio pesado y ropa de cama, o deje que
el control Fuzzy Logic mida el grado de humedad y determine automáticamente el tiempo de
secado. La precisión en el secado nunca fue más sencilla que con Samsung.

4. Ahorro de tiempo

Los ciclos están diseñados pensando en usted. Todas nuestras secadoras están diseñadas
para secar su ropa en menos tiempo... ¡sólo en 42 minutos! Así le queda tiempo para las
cosas más importantes de la vida.

5. Ahorro de energía

Las secadoras Samsung son súper efi cientes en el consumo de energía. Puede secar hasta
3,09 lb (1,40 kg) de ropa con 1 kWh. Además, tanto la gran capacidad como el control Fuzzy
Logic ahorran energía secando automáticamente sus prendas de la manera más efi ciente.

2_ características

HUDSON_DV400-03170A_MES.indd Sec9:2HUDSON_DV400-03170A_MES.indd Sec9:2 2012-02-02  11:37:472012-02-02  11:37:47

7. Puerta fácilmente reversible

La dirección de la puerta reversible puede modifi carse fácilmente.

8. Ventilación de 4 direcciones (modelo eléctrico solamente)

Puede instalar la ventilación del drenaje en las siguientes cuatro (4) posiciones: atrás, en
cualquiera de los laterales, en la parte inferior.

9. Smart Care [DV456 SOLAMENTE]

Esta función diagnostica problemas por sí sola.
No será necesario que se comunique con un ingeniero del servicio técnico, ni que
busque el manual del usuario cuando surja algún problema con el producto, ya que los
electrodomésticos inteligentes le permiten saber cómo tratar el problema a través de su
teléfono inteligente.

características _3

HUDSON_DV400-03170A_MES.indd Sec9:3HUDSON_DV400-03170A_MES.indd Sec9:3 2012-02-02  11:37:472012-02-02  11:37:47

instrucciones de seguridad

Felicitaciones por la compra de la nueva secadora Samsung. Este manual
contiene información importante acerca de la instalación, el uso y el cuidado del
electrodoméstico. Lea detenidamente estas instrucciones a fi n de aprovechar al
máximo los múltiples benefi cios y funciones de la secadora.

LO QUE NECESITA SABER SOBRE LAS INSTRUCCIONES DE SEGURIDAD

Las advertencias y las instrucciones de seguridad importantes de este manual no cubren todas las posibles
condiciones y situaciones que pueden ocurrir. Es su responsabilidad actuar con sentido común, precaución
y cuidado cuando instale, realice el mantenimiento o ponga en funcionamiento la secadora.

Comuníquese siempre con el fabricante si surgen problemas o situaciones que usted no comprende.

SÍMBOLOS Y PRECAUCIONES DE SEGURIDAD IMPORTANTES

Los íconos y las señales incluidas en este manual del usuario
signifi can lo siguiente:

Peligros o prácticas inseguras que pueden causar lesiones físicas graves o la
muerte.

Siga la información contenida en este manual para minimizar el riesgo de

ADVERTENCIA

PRECAUCIÓN

incendio o explosión o para evitar daños materiales, lesiones físicas o la muerte.
No almacene ni utilice gasolina u otros vapores o líquidos infl amables cerca de

este o cualquier otro aparato eléctrico.

Peligros o prácticas inseguras que pueden causar lesiones físicas
leves o daños materiales.

NO intente hacer nada.

NO desarme.

NO toque.

Siga las instrucciones completamente.

Desenchufe el cable de alimentación eléctrica del tomacorriente de
pared.

Asegúrese de que la máquina tenga buena conexión a tierra para evitar
descargas eléctricas.

Llame al centro de servicio técnico para obtener asistencia.

Nota

Estas señales de advertencia están aquí para evitar que usted u otras personas sufran daños.
Siga las instrucciones completamente.
Después de leer esta sección, guárdela en un lugar seguro para consultas futuras.

Lea todas las instrucciones antes de usar el electrodoméstico.

GUARDE ESTAS INSTRUCCIONES

4_ instrucciones de seguridad

HUDSON_DV400-03170A_MES.indd Sec11:4HUDSON_DV400-03170A_MES.indd Sec11:4 2012-02-02  11:37:472012-02-02  11:37:47

ADVERTENCIA: Para reducir el riesgo de incendio, descargas eléctricas o lesiones físicas

ADVERTENCIA

cuando usa este electrodoméstico, siga las instrucciones de seguridad básicas que fi guran
a continuación:

1. Lea todas las instrucciones antes de usar este electrodoméstico.

2. No seque prendas que han sido previamente limpiadas, lavadas, remojadas o
salpicadas con gasolina, solventes de limpieza en seco u otras sustancias infl amables o
explosivas, ya que emiten vapores que pueden prenderse fuego o explotar.

3. No utilice la secadora para secar ropa que tenga restos de sustancias infl amables,
como aceites vegetales, de cocción o de máquina, productos químicos infl amables,
disolventes, etc., o que contengan cera o productos químicos, como trapeadores y
paños de limpieza. Las sustancias infl amables pueden ocasionar que la tela se prenda
fuego.

4. No almacene ni utilice gasolina u otros vapores o líquidos infl amables cerca de este o
cualquier otro aparato eléctrico.

5. No permita que los niños jueguen sobre la lavadora o dentro de ella. Se requiere de
supervisión cuando el electrodoméstico es utilizado cerca de los niños.

6. Antes de descartar el electrodoméstico o de retirarlo de servicio, extraiga la puerta del
compartimiento de secado.

7. No introduzca la mano en el electrodoméstico si el tambor está en movimiento.

8. No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.

9. No modifi que los controles.

10. No repare, reemplace ni intente realizar el mantenimiento de cualquier pieza del
electrodoméstico salvo que esté recomendado específi camente en las instrucciones
de mantenimiento del usuario o en las instrucciones de reparación para el usuario
publicadas y que, a su juicio, usted tenga la habilidad para llevarlas a cabo.

11. No use suavizante para ropa o productos para evitar la estática salvo que el fabricante
del suavizante para ropa o del producto lo recomiende.

12. Limpie el fi ltro atrapapelusa antes o después de cada carga.

13. No aplique calor para secar prendas que contengan goma espuma o materiales
semejantes a la goma con textura similar.

14. Mantenga el área alrededor de la salida del drenaje y las áreas adyacentes libres de la
acumulación de pelusa, polvo y suciedad.

15. El personal técnico califi cado debe efectuar una limpieza periódica del interior del
electrodoméstico y del conducto de drenaje.

16. No coloque elementos expuestos a aceites de cocina en la secadora. Los elementos
contaminados con aceites de cocina pueden contribuir a que se produzca una reacción
química que ocasione que en la carga de ropa se prenda fuego.

GUARDE ESTAS INSTRUCCIONES

instrucciones de seguridad _5

HUDSON_DV400-03170A_MES.indd Sec11:5HUDSON_DV400-03170A_MES.indd Sec11:5 2012-02-02  11:37:472012-02-02  11:37:47

instrucciones de seguridad

ADVERTENCIA - Riesgo de incendio

• La instalación de la secadora de ropa debe estar a cargo de un instalador califi cado.

• Instale la secadora de ropa según las instrucciones del fabricante y los códigos locales.

• No instale una secadora de ropa con materiales para ventilación de plástico fl exible. Si se instala
un conducto de metal fl exible (tipo lámina metálica), debe ser de un tipo específi co identifi cado
por el fabricante del electrodoméstico como adecuado para utilizar con secadoras de ropa. Los
materiales para ventilación fl exibles suelen hundirse, aplastarse fácilmente y atrapar pelusa. Estas
condiciones obstruirán el fl ujo de aire de la secadora de ropa y aumentarán el riesgo de incendio.

• Para reducir el riesgo de lesiones graves o muerte, siga todas las instrucciones de instalación.

Para reducir el riesgo de incendio o explosión:

ADVERTENCIA

• No seque prendas que hayan sido previamente limpiadas, lavadas, remojadas o

salpicadas con gasolina, solventes de limpieza en seco u otras sustancias infl amables
o explosivas. Emiten vapores que se pueden prender fuego o explotar. No debe
colocarse en la secadora ningún material que haya estado en contacto con un solvente
de limpieza o líquidos o sólidos infl amables hasta que se haya eliminado todo vestigio
de tales líquidos o sólidos infl amables y sus vapores.
Existen muchos artículos altamente infl amables en los hogares, tales como acetona,
alcohol desnaturalizado, gasolina, kerosene, algunos limpiadores líquidos de uso
doméstico, algunos quitamanchas, aguarrás, ceras y removedores de cera.

• No se deben secar artículos que contengan goma espuma (puede estar catalogada

como espuma de látex) o materiales semejantes a la goma y con textura similar en
la opción de secado con calor. Los materiales de goma espuma que reciben calor
pueden, en ciertas circunstancias, provocar incendios por combustión espontánea.

Qué hacer si percibe olor a gas:

ADVERTENCIA

• No intente encender ningún electrodoméstico.

• No encienda el electrodoméstico.

• No toque ningún interruptor eléctrico.

• No utilice ningún teléfono de su edifi cio.

• Haga que todos los ocupantes se retiren del cuarto, edifi cio o área.

• Comuníquese inmediatamente con el proveedor de gas desde el teléfono de un vecino.
Siga las instrucciones del proveedor de gas.

• Si no se puede comunicar con el proveedor de gas, llame al departamento de
bomberos.

• La instalación y el servicio técnico deberán estar a cargo de un instalador califi cado,
una agencia de reparaciones o el proveedor de gas.

GUARDE ESTAS INSTRUCCIONES

6_ instrucciones de seguridad

HUDSON_DV400-03170A_MES.indd Sec11:6HUDSON_DV400-03170A_MES.indd Sec11:6 2012-02-02  11:37:472012-02-02  11:37:47

No permita que los niños o las mascotas jueguen sobre el electrodoméstico, dentro de él o frente a
él. Se requiere de supervisión cuando el electrodoméstico es utilizado cerca de niños y mascotas.

Antes de desechar la secadora o de retirarla de servicio, quite la puerta del compartimiento de
secado para evitar que los niños y las mascotas queden atrapados dentro de la secadora.

No introduzca la mano en el electrodoméstico cuando el tambor esté en movimiento.
No instale o guarde este electrodoméstico donde quede expuesto a factores climáticos.
No modifi que los controles.
No repare ni reemplace ni intente realizar el mantenimiento de ninguna pieza del electrodoméstico

salvo que esté indicado específi camente en las instrucciones de reparación para el usuario y que
comprenda y tenga la habilidad para llevar a cabo el procedimiento.

No utilice suavizante de ropa o productos para eliminar la estática a menos que el suavizante o
producto esté recomendado para uso con la secadora por el fabricante del mismo.

Limpie el fi ltro para pelusas antes o después de cada carga.
Mantenga el área alrededor de la salida del drenaje y las áreas circundantes libres de pelusa, polvo y

suciedad.
El personal técnico califi cado debe efectuar una limpieza periódica del interior de la secadora y del

conducto de drenaje.
Este electrodoméstico debe conectarse a tierra correctamente. Nunca enchufe el cable de

alimentación a un receptáculo que no esté conectado a tierra correctamente ni guarde conformidad
con los códigos locales y nacionales. Consulte las instrucciones de instalación para obtener
información sobre cómo conectar este electrodoméstico a tierra.

No se siente encima de la secadora.
Asegúrese de que los bolsillos no contengan objetos pequeños, sólidos y de forma irregular, material

extraño, etc., por ejemplo: monedas, cuchillos, alfi leres, etc.. Tales objetos podrían dañar la secadora.

ADVERTENCIA

No lave ropa que contenga hebillas grandes, botones u otros objetos de metal pesado o sólido.
Se pueden producir pérdidas de gas en su sistema que generen una situación peligrosa.

ADVERTENCIA

Las pérdidas de gas pueden no ser detectadas únicamente por el olor.
Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.
Instale y use de acuerdo con las instrucciones del fabricante.
No coloque prendas en la secadora que hayan sido salpicadas o remojadas con aceite vegetal

o aceite de cocina. Incluso después del lavado, estas prendas pueden contener una cantidad
importante de dichos aceites.

El aceite residual en las prendas puede prenderse fuego en forma espontánea. La posibilidad de
combustión espontánea aumenta cuando las prendas que contienen aceite vegetal o aceite de
cocina son expuestas al calor. Las fuentes de calor, tales como la secadora, pueden calentar estas
prendas y permitir que se produzca la oxidación del aceite a modo de reacción. La oxidación genera
calor. Si dicho calor no tiene forma salir, las prendas pueden calentarse lo sufi ciente como para
prenderse fuego. Amontonar, apilar o guardar este tipo de prendas puede impedir que el calor salga y
puede generar un peligro de incendio.

Todas las prendas limpias y sucias que contengan aceite vegetal o aceite de cocina pueden resultar
peligrosas. Lavar dichas prendas en agua caliente con una dosis adicional de detergente reducirá el
peligro, aunque no lo eliminará. Siempre use el ciclo Cool Down (Enfriamiento) para estas prendas
con el fi n de reducir la temperatura. Nunca retire estas prendas cuando la secadora se encuentre
caliente ni interrumpa el ciclo de secado hasta que las prendas hayan pasado por el ciclo Cool Down
(Enfriamiento). Nunca amontone o apile estas prendas cuando estén calientes.

GUARDE ESTAS INSTRUCCIONES

instrucciones de seguridad _7

HUDSON_DV400-03170A_MES.indd Sec11:7HUDSON_DV400-03170A_MES.indd Sec11:7 2012-02-02  11:37:472012-02-02  11:37:47

contenido

INSTALACIÓN DE LA SECADORA

9

MANUAL DE INSTRUCCIONES,

SUGERENCIAS

23

CUIDADO Y LIMPIEZA

29

SUGERENCIAS PARA PRENDAS

ESPECIALES

9 Desembalaje de la secadora
9 Requisitos básicos
10 Requisitos para el tendido de conductos
11 Importante para el instalador
11 Consideraciones acerca de la ubicación
11 Instalación del electrodoméstico en un

gabinete o en un hueco

12 Instalación en casas rodantes
12 Drenaje
13 Requisitos en cuanto al gas
13 Instrucciones de instalación de la

comunidad de Massachusetts

14 Requisitos eléctricos
14 Conexión a tierra
15 Conexiones eléctricas
16 Instalación - procedimiento general
19 Lista de verifi cación fi nal de la instalación
20 Sugerencias acerca del drenaje de la

secadora

21 Inversión de la puerta

23 Descripción general del panel de control
26 Seguro para niños
26 Luz del tambor (DV456* solamente)
26 Señal
27 Mi ciclo
27 Smart Care (DV456*)
28 Limpie el fi ltro para pelusas
28 Cargue la secadora de manera adecuada
28 Cómo comenzar

29 Panel de control
29 Tambor
29 Tambor acabado con pintura en polvo
29 Exterior de la secadora
29 Sistema de drenaje de la secadora

30 Sugerencias para prendas especiales

30

GUÍA DE SOLUCIÓN DE PROBLEMAS

31 Controle estos puntos si su secadora...
32 Códigos de información

31

APÉNDICE

33

8_ contenido

HUDSON_DV400-03170A_MES.indd Sec2:8HUDSON_DV400-03170A_MES.indd Sec2:8 2012-02-02  11:37:482012-02-02  11:37:48

33 Tabla de indicaciones sobre la tela
34 Protección del medio ambiente
34 Declaración de conformidad
34 Especifi caciones
35 Tabla de ciclos

instalación de la secadora

DESEMBALAJE DE LA SECADORA

Desembale la secadora e inspecciónela para controlar que no se hayan producido daños durante el transporte.
Compruebe que haya recibido todos los elementos que se muestran a continuación. Si la secadora sufrió daños
durante el transporte, o si falta algún elemento, comuníquese con el 1-800-SAMSUNG(726-7864).
Para evitar lesiones físicas o tirones, use guantes protectores cada vez que levante o transporte la secadora.

Los materiales de embalaje pueden ser peligrosos para los niños. Mantenga todos los materiales de
embalaje (bolsas de plástico, poliestireno, etc.) lejos del alcance de los niños.

ADVERTENCIA

Panel de control

[ PARTE POSTERIOR ]

Cubierta superior

Puerta

01 instalación de la secadora

Herramientas necesarias

Pinzas Cúter

Nivel Destornillador Phillips Cinta para conductos Llave inglesa

Filtro

Marco delantero

Llave inglesa para

tuberías (sólo de gas)

Conducto de
drenaje

Llave de tuercas

REQUISITOS BÁSICOS

Asegúrese de tener todo lo necesario para realizar una instalación adecuada

• Se requiere un TOMACORRIENTE CON CONEXIÓN A TIERRA. Consulte la sección Requisitos eléctricos.

• Un CABLE DE ALIMENTACIÓN para las secadoras eléctricas (excepto en Canadá).

• TUBERÍAS DE GAS (si se instala una secadora a gas). Las tuberías de gas deben cumplir con los códigos locales y

nacionales.

• El SISTEMA DE DRENAJE - debe consistir en un conducto de drenaje de metal rígido o fl exible con un

recubrimiento de metal resistente.

instalación de la secadora _9

HUDSON_DV400-03170A_MES.indd Sec3:9HUDSON_DV400-03170A_MES.indd Sec3:9 2012-02-02  11:37:482012-02-02  11:37:48

instalación de la secadora

REQUISITOS PARA EL TENDIDO DE CONDUCTOS

• Utilice un conducto de acero galvanizado rígido o de aluminio rígido, de 4 pulgadas (10,2 cm) de diámetro.

• No utilice un conducto de menor tamaño.

• Los conductos de más de 4 pulgadas (10,2 cm) de diámetro pueden causar una mayor acumulación de pelusa.

Periódicamente, debe retirar la pelusa acumulada.

• Si es preciso utilizar un conducto de metal fl exible, utilice el tipo que viene con un recubrimiento de metal resistente. No

utilice un conducto fl exible con un recubrimiento delgado. Se puede producir una obstrucción importante si se dobla el
conducto fl exible en forma demasiado marcada.

• Nunca instale ningún tipo de conducto fl exible en paredes, techos u otros espacios que queden ocultos.

• Haga que el conducto de drenaje se mantenga lo más recto y corto posible.

• Asegure las uniones con cinta para conductos. No utilice tornillos.

• Los conductos fl exibles de plástico se pueden enroscar, combar, pinchar, pueden reducir el fl ujo de aire, prolongar el

tiempo de secado y afectar el funcionamiento de la secadora.

• Los sistemas de drenaje de mayor longitud que la recomendada pueden prolongar el tiempo de secado, afectar el

funcionamiento del equipo y acumular pelusa.

• El conducto de drenaje debe fi nalizar en una tapa del drenaje con un regulador de tiro que gire hacia afuera para evitar el

refl ujo de aire y el ingreso de insectos o plantas. Nunca utilice una tapa de drenaje con un regulador de tiro magnético.

• La tapa debe tener 12 pulgadas (30,5 cm) de espacio libre como mínimo entre la parte inferior de la tapa y el suelo u otra

obstrucción. La abertura de la tapa debe apuntar hacia abajo.

• Nunca instale un fi ltro sobre la salida del drenaje.

• Para evitar la acumulación de pelusa, no permita que la secadora drene directamente en el hueco de una ventana. No

permita que drene debajo de la casa o de una galería.

• Si la red de conductos del drenaje debe pasar por un área que no recibe calor, se debe aislar el conducto y se lo debe

colocar levemente en declive hacia la tapa de drenaje para reducir la condensación y la acumulación de pelusa.

• Inspeccione y limpie el interior del sistema de drenaje por lo menos una vez por año. Desenchufe el cable de alimentación

antes de limpiar.

• Controle con frecuencia para asegurarse de que el regulador de tiro de la tapa de drenaje se abra y se cierre sin

inconvenientes.

• Controle una vez por mes y limpie al menos una vez al año. Nota: Si las prendas no se secan, verifi que que los conductos

no estén obstruidos.

• No haga que la secadora drene hacia ninguna pared, techo, sótano de pequeña altura o espacio oculto de un edifi cio,

línea de descarga de gases o cualquier otro conducto común o chimenea. Esto podría generar un peligro de incendio
como consecuencia de la pelusa expulsada por la secadora.

SECADORA ELÉCTRICA Y A GAS

Tipo de tapa impermeable

Recomendado

Utilice sólo para una instalación de corto alcance

4” (10,2 cm) 2,5” (6,4 cm)

Nº codos de 90° Rígido Metálico fl exible* Rígido Metálico fl exible*

0

1

2

3

* No utilice un conducto fl exible de un material que no sea el metal.

2,438,40 cm.

(24,4 m)

2,072,64 cm.

(20,7 m)

1,737,36 cm.

(17,4 m)

1,432,56 cm.

(14,3 m)

1,249,68 cm.

(12,4 m)

1,127,76 cm.

(11,2 m)

1,005,84 cm.

(10,1 m)

883,92 cm.

(8,8 m)

2,255,52 cm.

(22,6 m)

1,889,76 cm.

(18,9 m)

1,554,48 cm.

(15,5 m)

1,249,68 cm.

(12,5 m)

1,005,84 cm.

(10,1 m)

883,92 cm.

(8,8 m)

762,00 cm.

(7,6 m)

640,08 cm.

(6,5 m)

10_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:10HUDSON_DV400-03170A_MES.indd Sec3:10 2012-02-02  11:37:492012-02-02  11:37:49

Si la nueva secadora se está instalando dentro de un sistema de drenaje
existente, debe asegurarse de que:

• el sistema de drenaje cumpla con todos los códigos locales, estaduales y nacionales;

• no se utilice un conducto fl exible de plástico;

• se controle y limpie toda la pelusa acumulada del interior del conducto existente;

• Compruebe que el conducto no esté enroscado o aplastado;

• el regulador de tiro de la tapa de drenaje se abra y se cierre sin inconvenientes.

La presión estática de cualquier sistema de drenaje no debe superar las 0,83 pulgadas de la
columna de agua ni ser inferior a 0.

Esto se puede medir cuando la secadora está en funcionamiento con un manómetro en el punto
donde el conducto de drenaje se conecta a la secadora. Se debe utilizar la opción sin calor. El
tambor de la secadora debe estar vacío y el fi ltro para pelusas limpio.

IMPORTANTE PARA EL INSTALADOR

Lea las siguientes instrucciones con detenimiento antes de instalar la secadora. Estas instrucciones se
deben conservar para consultas futuras.

Retire la puerta de todos los electrodomésticos desechados para evitar el peligro de que un niño se asfi xie.

ADVERTENCIA

CONSIDERACIONES ACERCA DE LA UBICACIÓN

Ubique la secadora donde haya sufi ciente espacio adelante para cargarla y sufi ciente espacio atrás para
el sistema de drenaje. Esta secadora viene preparada de fábrica para el drenaje posterior. Para que drene
por la parte inferior o hacia la derecha o la izquierda (modelo eléctrico solamente), utilice el kit de drenaje
accesorio (de venta por separado). El kit viene acompañado de instrucciones. Es importante asegurarse de
que en la habitación circule sufi ciente aire fresco. La secadora debe estar ubicada donde el aire pueda fl uir
sin inconvenientes.

Para las secadoras a gas, se debe mantener el espacio libre sufi ciente tal como fi gura en la placa de
información para garantizar que haya aire sufi ciente para la combustión y el funcionamiento adecuado de la
secadora.

No instale ni guarde la secadora en un área donde quede expuesta al agua y/o a los factores climáticos.
Mantenga el área de la secadora libre de materiales combustibles, gasolina y otros vapores y líquidos
infl amables. Una secadora produce pelusa combustible. No debe haber pelusas en el área circundante de
la secadora.

01 instalación de la secadora

INSTALACIÓN DEL ELECTRODOMÉSTICO EN UN GABINETE O EN
UN HUECO

Debe colocarse en la secadora un drenaje con salida hacia el exterior para reducir el riesgo de

ADVERTENCIA

incendio cuando se instala en un gabinete o en un hueco.

• No se debe instalar ningún otro electrodoméstico que queme combustible en el mismo gabinete de la secadora.

• ADVERTENCIA: Para reducir el riesgo de incendio, debe colocarse en la secadora un drenaje con salida hacia el

exterior.
Consulte la sección Drenaje a fi n de obtener más información.

• Los espacios libres mínimos entre la secadora y las paredes adyacentes u otras superfi cies deben tener las

siguientes dimensiones:
2” (5,08 cm) en el frente, 17” (43,18 cm) en la parte superior, 1” (2,54 cm) a ambos lados y 5” (12,7 cm) en la parte
posterior.

• El frente del gabinete debe contar con dos aberturas sin obstrucciones para que ingrese el aire, para ocupar un

área total combinada mínima de 72 pulg² (183 cm²), con 3” (7, 62 cm) de abertura mínima en la parte superior y en
la parte inferior. Se acepta una puerta tipo persiana con un espacio libre equivalente.

instalación de la secadora _11

HUDSON_DV400-03170A_MES.indd Sec3:11HUDSON_DV400-03170A_MES.indd Sec3:11 2012-02-02  11:37:492012-02-02  11:37:49

instalación de la secadora

INSTALACIÓN EN CASAS RODANTES

La instalación de la secadora en casas rodantes debe cumplir con la Norma de Construcción y Seguridad
de Casas Fabricadas, Título 24 CFR, Parte 3280 [denominada anteriormente Norma Federal para la
Construcción y la Seguridad de Casas Rodantes, Título 24, HUD (Parte 280), 1975] (para los Estados
Unidos) o las Normas CSA Z240 (para Canadá).

Cuando se instala una secadora en una casa rodante, debe tener la precaución de asegurar la secadora al
piso.

Ubique la secadora en un área en la que circule sufi ciente aire fresco.
Se requiere un espacio mínimo de 72 pulg² (465 cm²) sin obstrucciones.
Llame al 1-800-SAMSUNG (726-7864) para obtener más información acerca de la compra del kit de

anclaje al piso como accesorio.
Todas las instalaciones en casas rodantes deben tener un drenaje con salida hacia el exterior y la

terminación del conducto de drenaje debe estar fi rmemente asegurada a la estructura de la casa rodante
mediante materiales que no resulten infl amables.

El conducto de drenaje no puede terminar debajo de la casa rodante.
Consulte la sección Drenaje a fi n de obtener más información.

DRENAJE

Si la secadora tiene un drenaje con salida hacia el exterior se evitará que ingrese una gran cantidad de
pelusa y humedad a la habitación.

En los Estados Unidos:

• Todas las secadoras deben tener un drenaje con salida hacia el exterior.

• El conducto de drenaje requerido tiene 4 pulgadas (10,2 cm) de diámetro.

• Utilice sólo los conductos fl exibles tipo lámina metálica, si los hubiera, identifi cados

específi camente para su utilización con el electrodoméstico por el fabricante y que cumplan
con el Esquema para conductos de transición de secadora de ropa, Tema 2158A.

• No fi je el conducto con tornillos u otros medios de sujeción que se extiendan dentro del

conducto y atrapen pelusa.

En Canadá:

• Utilice sólo aquellos conductos fl exibles tipo lámina metálica, si los hubiera, específi camente

identifi cados por el fabricante para su uso con el electrodoméstico.

• Todas las secadoras deben tener un drenaje con salida hacia el exterior.

• El conducto de drenaje debe tener 4 pulgadas (10,2 cm) de diámetro.

Fuera de los EE.UU. y Canadá:

• Remítase a los códigos locales.

Debe colocar en la secadora un drenaje con salida hacia el exterior para reducir el riesgo de
incendio cuando instala la secadora en un gabinete o en un hueco.

ADVERTENCIA

NUNCA UTILICE UN CONDUCTO FLEXIBLE DE PLÁSTICO O DE UN MATERIAL QUE NO
SEA EL METAL.
Si su red de conductos existente es de plástico, de un material que no sea el metal o es
infl amable, reemplácela por una que sea de metal.
Utilice únicamente un conducto de drenaje de metal que no sea infl amable para asegurar la
contención del aire expulsado, el calor y la pelusa.

12_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:12HUDSON_DV400-03170A_MES.indd Sec3:12 2012-02-02  11:37:492012-02-02  11:37:49

REQUISITOS EN CUANTO AL GAS

Utilice únicamente gas natural o gas LP (gas licuado de propano).

LA INSTALACIÓN DEBE REALIZARSE EN CONFORMIDAD CON LOS CÓDIGOS LOCALES, O EN
AUSENCIA DE ELLOS, CON EL CÓDIGO NACIONAL PARA GAS Y COMBUSTIBLES ANSI/Z223.1, LA
REVISIÓN MÁS RECIENTE (PARA LOS ESTADOS UNIDOS), O CON LOS CÓDIGOS DE INSTALACIÓN
CAN/CGA-B149 (PARA CANADÁ).

Las secadoras a gas están equipadas con un orifi cio para el quemador de modo que puedan ser utilizadas
con gas natural. Si tiene pensado utilizar su secadora con gas LP (gas licuado de propano), deberá
efectuarse la conversión para lograr un funcionamiento adecuado y seguro, tarea que deberá estar a cargo
de un técnico califi cado.

Se recomienda usar un conducto de suministro de gas de ½” (1,27 cm) y debe reducirse para la conexión
con el conducto de gas de 3/8” (1 cm) de su secadora. El Código Nacional para Gas y Combustibles
exige que se instale una válvula manual de cierre del gas, aprobada y de fácil acceso, dentro de las 6” de
distancia de la secadora.

Las secadoras a gas instaladas en garajes residenciales deben estar elevadas a 18 pulgadas
(46cm) del piso.

Además, inmediatamente contra la corriente de la conexión del suministro de gas de la secadora, se debe
instalar una conexión roscada macho N.P.T. (Rosca nacional para tubos) de 1/8” (0,3 cm), accesible para la
conexión del medidor de prueba.

Su secadora debe estar desconectada del sistema de suministro de gas durante las pruebas de presión del
sistema.

NO vuelva a utilizar el viejo conducto de gas en metal fl exible. El diseño del conducto de gas fl exible debe
estar certifi cado por la Asociación Americana del Gas (CGA en Canadá).

• Todo compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado de

petróleo.

• A modo de cortesía, la mayoría de las empresas locales de gas inspeccionarán la instalación del

artefacto a gas.

ENCENDIDO DEL GAS: la secadora utiliza un sistema de encendido automático para encender el

quemador.
No existe un piloto que permanezca constantemente encendido.

01 instalación de la secadora

INSTRUCCIONES DE INSTALACIÓN DE LA COMUNIDAD DE
MASSACHUSETTS

La instalación de la secadora deberá estar a cargo de un plomero o un gasista matriculado. Se deberá
instalar una válvula de gas manual con una manija en forma de “T” en el conducto de suministro de gas de
la secadora. Si se utiliza un conector de gas fl exible para instalar la secadora, el conector debe tener una
longitud máxima de 3’ (36”).

• Se pueden producir pérdidas de gas en su sistema que ocasionen una situación peligrosa.

• Las pérdidas de gas pueden no ser detectadas únicamente por el olor.

ADVERTENCIA

• Los proveedores de gas recomiendan que compre e instale un detector de gas aprobado por UL.

• Instale y use de acuerdo con las instrucciones del fabricante.

instalación de la secadora _13

HUDSON_DV400-03170A_MES.indd Sec3:13HUDSON_DV400-03170A_MES.indd Sec3:13 2012-02-02  11:37:492012-02-02  11:37:49

instalación de la secadora

REQUISITOS ELÉCTRICOS

El diagrama del cableado se encuentra en la placa debajo del panel de control o en la parte posterior
del armazón.

• La conexión inadecuada del conductor de conexión a tierra del equipo puede generar una

ADVERTENCIA

descarga eléctrica.
Consulte a un electricista o técnico califi cado si le surgen dudas acerca de si la conexión a tierra
de su secadora es correcta. No modifi que el enchufe provisto con la secadora; si no entra en el
tomacorriente, solicite a un electricista califi cado que instale el tomacorriente adecuado.

• Para evitar el riesgo innecesario de incendio, descarga eléctrica o lesiones físicas, todo el cableado

y la conexión a tierra deben realizarse en conformidad con los códigos locales, o en ausencia de
ellos, con el Código Eléctrico Nacional, ANSI/NFPA Nro. 70, su última revisión (para los EE.UU.)
o el Código Eléctrico Canadiense CSA C22.1, sus últimas revisiones y los códigos y ordenanzas
locales. Es su responsabilidad proveer los servicios eléctricos adecuados para su secadora.

• Todas las instalaciones de gas deberán realizarse en conformidad con el Código Nacional para

Combustibles ANSI/Z2231, su última revisión (para los EE.UU.) o con los Códigos de Instalación
CAN/CGA - B149, su última revisión (para Canadá) y los códigos y ordenanzas locales.

CONEXIÓN A TIERRA

Esta secadora debe conectarse a tierra. En caso de que el electrodoméstico funcione mal o se
descomponga, la conexión a tierra reducirá el riesgo de descarga eléctrica al ofrecer una vía de menos
resistencia a la corriente eléctrica.

Modelos a gas

ADVERTENCIA

Su secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra.

El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.

No modifi que el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista califi cado que instale el tomacorriente adecuado.

Nunca conecte el cable a tierra a las tuberías de plástico, las tuberías de gas o a las cañerías de
agua caliente.

Modelos eléctricos

ADVERTENCIA

La secadora tiene un cable con un conductor de conexión a tierra del equipo y un enchufe de
conexión a tierra, de venta por separado.

El enchufe debe conectarse a un tomacorriente adecuado que esté correctamente instalado y
conectado a tierra en conformidad con todos los códigos y ordenanzas locales.

No modifi que el enchufe provisto con la secadora; si no entra en el tomacorriente, solicite a un
electricista califi cado que instale el tomacorriente adecuado.

Si no se utiliza un cable de alimentación y la secadora eléctrica debe estar permanentemente
conectada, se la debe conectar a un sistema de cableado de metal con conexión a tierra
permanente, o se debe conectar un conductor con conexión a tierra del equipo a los
conductores del circuito y a la terminal con conexión a tierra del equipo.

14_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:14HUDSON_DV400-03170A_MES.indd Sec3:14 2012-02-02  11:37:492012-02-02  11:37:49

CONEXIONES ELÉCTRICAS

Antes de poner al electrodoméstico en funcionamiento o realizar pruebas, siga las instrucciones de
conexión a tierra de la sección Conexión a tierra.

Se recomienda que se destine un circuito derivado individual (o separado) sólo para la secadora. NO
UTILICE UN CABLE PROLONGADOR.

Modelos a gas – EE.UU. y Canadá

Se requiere un servicio eléctrico aprobado de CA de 120 voltios, 60 Hz, con un fusible o
disyuntor de 15 A.

Modelos eléctricos – Sólo EE.UU.

La mayor parte de las secadoras estadounidenses requieren un servicio eléctrico aprobado de
CA de 120/240 voltios, 60 Hz. Algunas requieren un servicio eléctrico aprobado de 120/208
voltios, 60 Hz. Los requisitos del servicio eléctrico pueden encontrarse en la etiqueta con
información ubicada detrás de la puerta. Se requiere un fusible o disyuntor de 30 A a ambos
lados del conducto.

• Si se utiliza un cable de alimentación, el cable debe enchufarse a un tomacorriente de 30 A.

• NO se provee el cable de alimentación con los modelos eléctricos de secadoras

estadounidenses.

IMPORTANTE:

Si lo permiten los códigos locales, el suministro eléctrico de la secadora puede conectarse por
medio de un nuevo kit de cables de alimentación eléctrica, rotulado para que se lo utilice con la
secadora, es decir que cuente con certifi cación U.L. y categorizado en un mínimo de 120/240
voltios, 30 A con tres conductores de cobre N.° 10 que fi nalicen en terminales de bucle cerrado,
pernos de pala de tipo abierto con extremos rebatidos o con conductores de estaño.

• No vuelva a utilizar un cable de alimentación eléctrica de una secadora vieja. El cable de

alimentación eléctrica debe conservarse en el gabinete de la secadora con un dispositivo de
alivio de tensión con certifi cación UL adecuado.

• La conexión a tierra a través del conductor neutro está prohibida para (1) instalaciones

nuevas con circuito derivado, (2) casas rodantes, (3) vehículos de recreo y (4) áreas en las
que los códigos locales prohíban la conexión a tierra a través de un conductor neutro. (Utilice
un enchufe de 4 pines para el tomacorriente de 4 ranuras, tipo NEMA 14-30R).

01 instalación de la secadora

Modelos eléctricos – Sólo Canadá

• Se requiere un servicio eléctrico aprobado de CA de 120/240 voltios, 60 Hz, equipado con

un fusible o disyuntor de 30 A a ambos lados del conducto.

• Todos los modelos canadienses se envían con el cable de alimentación adjunto. El cable de

alimentación debe conectarse a un tomacorriente de 30 A.

En Canadá no está permitido convertir una secadora a 208 voltios.

instalación de la secadora _15

HUDSON_DV400-03170A_MES.indd Sec3:15HUDSON_DV400-03170A_MES.indd Sec3:15 2012-02-02  11:37:492012-02-02  11:37:49

instalación de la secadora

INSTALACIÓN - PROCEDIMIENTO GENERAL

Para realizar una instalación adecuada, recomendamos contratar a un instalador califi cado.

Lea estas instrucciones en su totalidad antes de iniciar la instalación.

Para instalar la secadora, siga estos pasos:

1. Mueva la secadora al lugar adecuado para la instalación. Considere instalar la secadora y la lavadora

una al lado de la otra para tener fácil acceso a ambos electrodomésticos.

Para mover la secadora con facilidad, coloque dos de las protecciones superiores de cartón en
el piso. Incline la secadora hacia uno de los laterales, de modo tal que quede atravesando ambas
protecciones. Empuje la secadora de modo que quede cerca de su ubicación defi nitiva. Coloque la
secadora en posición vertical. Deje sufi ciente espacio alrededor de la secadora para poder conectar
los conductos, cable de alimentación, etc.

2. Si necesita cambiar la dirección de la puerta, consulte Inversión de la puerta en la página . Cuando

termine, vuelva al Paso 3 a continuación.

3. Consulte la sección Drenaje antes de instalar el sistema de drenaje. Instale la red de conductos desde

la secadora hasta la tapa de drenaje. El extremo con reborde de las secciones del conducto deben
apuntar hacia afuera de la secadora. NO utilice tornillos con recubrimiento de metal cuando realice el
montaje de los conductos. Se les debe colocar cinta a las uniones. Nunca utilice material de plástico
fl exible para el drenaje.

Una sugerencia para que las instalaciones queden bien ajustadas: conecte una sección del sistema de
drenaje a la secadora antes de colocarla en su lugar. Utilice cinta para conductos para asegurar esta
sección a la secadora, pero no cubra las aberturas de ventilación ubicadas en la parte posterior del
gabinete de la secadora.

4. Si tiene un modelo eléctrico, vaya al Paso 6. Si tiene un modelo a gas, vaya al paso siguiente.

5. Consulte la sección Requisitos en cuanto al gas, luego siga los pasos indicados que fi guran a

continuación.

a. Retire la cubierta protectora de la rosca para tubos.
b. Aplique compuesto de unión de tuberías o 1 1/2 vueltas aproximadamente de cinta de Tefl on en

todas las conexiones roscadas.

El compuesto de unión de tuberías utilizado debe ser resistente a la acción del gas licuado
de petróleo.

c. Conecte el suministro de gas a la secadora. Se requiere un accesorio adicional para conectar el

extremo de la rosca hembra de 3/4” (1,9 cm) de un conector fl exible al extremo de la rosca macho
de 3/8” (1 cm) de la secadora.

d. Ajuste fi rmemente el accesorio de la tubería de gas sobre las roscas.
e. Abra el suministro de gas. Controle todas las conexiones de gas para detectar si presentan

pérdidas usando una solución jabonosa. Si aparecen burbujas, ajuste las conexiones y vuelva a
controlar. NO use la llama abierta para verifi car si hay pérdidas de gas.

f. Vaya al Paso 6 en la página siguiente

16_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:16HUDSON_DV400-03170A_MES.indd Sec3:16 2012-02-02  11:37:492012-02-02  11:37:49

6. Consulte la sección Requisitos Eléctricos, luego siga las instrucciones para conexión de sistemas de 3

cables (Paso 7) o las instrucciones para el sistema de 4 cables (Paso 8) a continuación.

7. Instrucciones para el sistema de tres cables:
A. Conector a tierra externo
B. Cable a tierra neutro (verde/amarillo)
C. Tornillo central de color plateado del bloque de terminales
D. Cable neutro (cable blanco o central)
E. Protección contra los tirones con certifi cación UL de ¾” (1,9 cm)

1. Afl oje o retire el tornillo central del bloque de terminales.

2. Conecte el cable neutro (cable blanco o central) del cable

de alimentación a la terminal de tornillo central de color
plateado del bloque de terminales. Ajuste el tornillo.

3. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los

tornillos.

4. Ajuste los tornillos con dispositivo de alivio de tensión.

5. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de

la secadora.
Asegure la cubierta con un tornillo de sujeción.

Si realiza la conversión del sistema eléctrico de 4 cables a 3 cables, debe conectar la cinta
de conexión a tierra al soporte del bloque de terminales para conectar a tierra el armazón de

ADVERTENCIA

la secadora al conductor neutro.

Recomendamos usar terminales de anillo. Si utiliza terminales de correa, asegúrese de
instalarlos perfectamente.

8. Instrucciones para el sistema de cuatro cables:
A. Conector a tierra externo
B. Cable verde o de cobre desnudo del cable de alimentación
C. Protección contra los tirones con certifi cación UL de ¾” (1,9 cm)
D. Tornillo central de color plateado del bloque de terminales
E. Cable a tierra neutro (verde/amarillo)
F. Cable neutro (cable blanco o central)

1. Retire el tornillo del conector a tierra externo.

2. Conecte el cable a tierra (verde o sin cubierta) del cable

de alimentación al tornillo del conector a tierra externo. Si
desea conectar B (cable de cobre verde o desnudo del
cable de alimentación) al terminal neutro sin montarlo en A
(conexión a tierra del gabinete), llame al servicio técnico.

3. Afl oje o retire el tornillo central del bloque de terminales.

4. Conecte el cable neutro (cable blanco o central) del cable de alimentación y el cable a tierra

del electrodoméstico (verde con franjas amarillas) debajo del tornillo central del bloque de
terminales.

5. Conecte los demás cables a los tornillos externos del bloque de terminales. Ajuste los

tornillos.

6. Ajuste los tornillos con dispositivo de alivio de tensión.

7. Inserte la lengüeta de la cubierta del bloque de terminales en la ranura del panel posterior de

la secadora.
Asegure la cubierta con un tornillo de sujeción.

Recomendamos usar terminales de anillo. Si utiliza terminales de correa, asegúrese de
instalarlos perfectamente.

01 instalación de la secadora

instalación de la secadora _17

HUDSON_DV400-03170A_MES.indd Sec3:17HUDSON_DV400-03170A_MES.indd Sec3:17 2012-02-02  11:37:492012-02-02  11:37:49

instalación de la secadora

MODELOS ESTADOUNIDENSES:

IMPORTANTE – Todos los modelos estadounidenses están diseñados para una CONEXIÓN DE SISTEMAS DE 3
CABLES. El armazón de la secadora está conectado a tierra al conductor neutro del bloque de terminales. Se requiere
una CONEXIÓN DE SISTEMAS DE 4 CABLES para las construcciones nuevas o remodeladas, las casas rodantes o
si los códigos locales no permiten la conexión a tierra a través del neutro. Si utiliza un sistema de 4 cables, no puede
conectar a tierra el armazón de la secadora al conductor neutro del bloque de terminales.

Retire la tapa del bloque de terminales. Inserte el cable de alimentación con una protección contra los tirones con
certifi cación UL a través del orifi cio provisto en el gabinete cerca del bloque de terminales.

Se debe utilizar un dispositivo de alivio de tensión. No afl oje las tuercas ya instaladas en el bloque de terminales.
Asegúrese de que estén ajustadas. Utilice un tomacorriente para huecos profundos de 3/8” (1 cm).

9. Conecte la manguera de entrada de agua. Para obtener instrucciones,

vaya a Conexión de la manguera de entrada de agua en la página

10. La secadora debe estar nivelada para garantizar un secado óptimo.

Para nivelar la secadora, siga los pasos que fi guran a continuación:

a. Con un nivel, compruebe si la secadora está nivelada de lado a

lado y de adelante hacia atrás.

b. Si la secadora no está nivelada, ajuste las patas niveladoras de la

parte inferior de la base de la secadora hasta que la lavadora esté
nivelada de lado a lado y de adelante hacia atrás. Hacer girar las
patas en el sentido de las agujas del reloj las retrae. Hacer girar
las patas en el sentido contrario al de las agujas de reloj las afl oja
y extiende.

Para colocar la secadora a la misma altura que la lavadora,
retraiga completamente las patas niveladoras girándolas
en sentido contrario a las agujas del reloj, luego afl oje las
patas girándolas en el sentido de las agujas del reloj. Una
vez que la secadora está a la misma altura que la lavadora,
siga las instrucciones precedentes para nivelar la secadora.

Patas niveladoras

Nivel

Retraer completamente

Ajuste las patas niveladoras sólo lo necesario para nivelar la secadora. Extender las patas
niveladoras más de lo necesario puede hacer que la secadora vibre.

11. Asegúrese de que todas las conexiones de gas (en los modelos a gas), y las conexiones eléctricas y

del drenaje estén completas. Enchufe la secadora y controle su funcionamiento utilizando la lista de
verifi cación que fi gura a continuación.

12. Para MODELOS A GAS ÚNICAMENTE

Es posible que al principio el quemador no se encienda debido a la presencia de aire en el conducto de
gas. Permitir que la secadora funcione con la opción de calor purgará el conducto. Si en el lapso de 5
minutos el gas no se enciende, apague la secadora y espere 5 minutos. Asegúrese de que el suministro
de gas hacia su secadora esté abierto. Para confi rmar que el gas está encendido, controle que se
sienta calor en el drenaje.

Luego afl ojar

18_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:18HUDSON_DV400-03170A_MES.indd Sec3:18 2012-02-02  11:37:502012-02-02  11:37:50

LISTA DE VERIFICACIÓN FINAL DE LA INSTALACIÓN

 La secadora está enchufada a un tomacorriente y está conectada a tierra correctamente.
 Los conductos de drenaje están conectados y se ha colocado cinta a las uniones.
 Usted usó conducto rígido o fl exible con un recubrimiento de metal resistente, no conducto fl exible de

plástico.

 La secadora está nivelada y apoyada fi rmemente sobre el piso.
 Para modelos a gas: El gas está abierto y no hay pérdidas de gas.
 Encienda la secadora para confi rmar que funciona, calienta y se apaga.

01 instalación de la secadora

instalación de la secadora _19

HUDSON_DV400-03170A_MES.indd Sec3:19HUDSON_DV400-03170A_MES.indd Sec3:19 2012-02-02  11:37:502012-02-02  11:37:50

instalación de la secadora

SUGERENCIAS ACERCA DEL DRENAJE DE LA SECADORA

Un conducto fl exible de plástico o de un material que no sea el metal presenta un potencial
riesgo de incendio.

ADVERTENCIA

1. Asegúrese de que su secadora esté instalada

correctamente para que extraiga el aire fácilmente.

2. Utilice un conducto de metal rígido, de 4” de diámetro.

Coloque cinta en todas las uniones, incluso en la
secadora.
Nunca use tornillos que atrapen pelusa.

3. Mantenga los conductos lo más recto posible.

4. Limpie todos los viejos conductos antes de instalar la nueva

secadora.
Asegúrese de que la ventilación se abra y se cierre sin
inconvenientes.
Inspeccione y limpie el sistema de drenaje todos los años.

Secadora

CONDUCTO

Pared

CONDUCTO
DE DRENAJE

CINTA

No permita que un sistema de drenaje

1 2

defectuoso demore el secado:

1. No limite la secadora con un sistema de drenaje

defectuoso.

2. No use un conducto fl exible de plástico, de láminas

metálicas delgadas o de un material distinto del
metal.

3. No use conductos innecesariamente largos que

tienen muchos codos.

4. No use conductos o tubos de ventilación aplastados

u obstruidos.

20_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:20HUDSON_DV400-03170A_MES.indd Sec3:20 2012-02-02  11:37:502012-02-02  11:37:50

3 4

INVERSIÓN DE LA PUERTA

1. Desconecte el cable de alimentación.

2. Retire los cuatro tornillos de la bisagra de la puerta.

3. Retire la puerta levantándola.

4. Retire los dos tornillos de la placa de apoyo y luego retire la placa

de apoyo de la cubierta

5. Monte la placa de apoyo del lado opuesto utilizando los tornillos

retirados de la placa de apoyo en el paso 4.

6. Monte la placa de apoyo de la cubierta del lado opuesto.

7. Retire las dos bisagras de la

cubierta.

8. Monte las dos bisagras de la

cubierta del lado opuesto.

Para retirar la placa de apoyo de
la cubierta y las bisagras de la
cubierta, utilice una herramienta
de ajuste (-).

01 instalación de la secadora

9. Retire los 14 tornillos.

Hay dos tornillos (L) distintos de los demás
(de mayor longitud).

L (Poco sucia)

instalación de la secadora _21

HUDSON_DV400-03170A_MES.indd Sec3:21HUDSON_DV400-03170A_MES.indd Sec3:21 2012-02-02  11:37:502012-02-02  11:37:50

instalación de la secadora

10. Retire el vidrio de la puerta.

11. Intercambie las posiciones.

: Bisagra de la cubierta a manija
de la puerta
: Bisagra de apoyo a guía del

vidrio de la puerta

12. Retire la puerta de la bisagra

y vuelva a montarla del lado
opuesto.

Imagen ilustrativa del proceso de
montaje.

13. Retire la cubierta del orifi cio (P1).

14. Monte el vidrio de la puerta y luego ajuste los 14

tornillos que retiró en el paso 9.

15. Coloque la cubierta del orifi cio.

Se incluye una cubierta de repuesto para el
orifi cio en el manual de montaje.

16. Instale la puerta en el marco frontal y luego apriete los

4tornillos que retiró en el paso 2.

Verifi que la posición de los tornillos que instaló en la bisagra
de la puerta.

L (Poco sucia)

P

22_ instalación de la secadora

HUDSON_DV400-03170A_MES.indd Sec3:22HUDSON_DV400-03170A_MES.indd Sec3:22 2012-02-02  11:37:512012-02-02  11:37:51

manual de instrucciones, sugerencias

Para reducir el riesgo de incendio, descarga eléctrica o lesiones personales, lea las INSTRUCCIONES
DE SEGURIDAD IMPORTANTES antes de poner en funcionamiento el aparato.

ADVERTENCIA

DESCRIPCIÓN GENERAL DEL PANEL DE CONTROL

3 4 5 761

2

8 9

02 manual de instrucciones, sugerencias

3 4 5 71

Selector de

1

ciclos

2 6

Para seleccionar un ciclo, gire el disco Selector de ciclos hasta llegar al ciclo deseado.
La luz del indicador junto al nombre del ciclo se iluminará. Los ciclos Normal (Normal),

Heavy Duty (Servicio pesado), Perm Press (Plancha permanente), Bedding (Ropa de
cama), Delicates (Prendas delicadas) y Towels (Toallas) son ciclos Sensor Dry (Secado
con sensor).

La opción Sensor Dry (Secado con sensor) detecta automáticamente la humedad en
la carga y apaga la secadora cuando la carga alcanza el nivel de secado que usted
seleccionó con el botón Dry Level Selection (Selección de nivel de secado) (ver a
continuación).

Normal (Normal): utilice este ciclo para secar cargas de algodón, ropa interior y lino.
Heavy Duty (Potencia extra): utilice este ciclo para secar las telas resistentes, tales

como los jeans, el corderoy y la ropa de trabajo con calor a alta temperatura.
Perm Press (Plancha permanente): seca automáticamente prendas de algodón sin

arrugas, también telas sintéticas, tejidos y telas que requieren planchado permanente.
Bedding (Ropa de cama) – para prendas voluminosas, como frazadas, sábanas y

edredones.
Delicates (Delicada): este ciclo fue diseñado para secar prendas sensibles al calor a

baja temperatura de secado.

Towels (Toallas) (DV456*) - Para secar toallas de baño y prendas similares.
Sanitize (Desinfección) – Desinfecta las prendas impregnando la tela con calor a alta

temperatura durante el ciclo de secado. Utilice este ciclo para mantener su ropa de
cama y cortinas limpias por medio de la desinfección.

8

9

manual de instrucciones, sugerencias _23

HUDSON_DV400-03170A_MES.indd Sec6:23HUDSON_DV400-03170A_MES.indd Sec6:23 2012-02-02  11:37:512012-02-02  11:37:51

manual de instrucciones, sugerencias

Time Dry (Secado con temporizador) : este ciclo le permite seleccionar el tiempo del
ciclo deseado en minutos.

Gire el disco Selector de ciclos a Time Dry (Secado con temporizador), a continuación,
presione la fl echa hacia arriba de Adjust Time (Ajustar tiempo) para determinar el
tiempo de secado. Presione la fl echa repetidamente para desplazarse por las opciones
de tiempo.

Quick Dry (Secado rápido) - ofrece un ciclo de secado en 30 minutos.
Air Flu (Secado a temperatura ambiente) (DV456*) – este ciclo seca la carga con

aire a temperatura ambiente.
Wrinkle Release (Desarrugar): este ciclo eliminará las arrugas de prendas que

están limpias, secas y sólo levemente arrugadas, tales como prendas que extrajo de
un armario lleno, una maleta o prendas que han estado en la secadora demasiado
tiempo después de la fi nalización del ciclo. El ciclo Wrinkle Release se puede usar con
cualquier temperatura.

La pantalla digital muestra el tiempo restante del ciclo calculado después de presionar
el botón Start/Pause (Inicio/Pausa). El tiempo restante calculado puede fl uctuar a
medida que avance el ciclo.

Se iluminará la luz de Drying (Secar) y se mantendrá iluminada hasta que se haya

Pantalla gráfi ca

2

digital

Botón de

3

selección Nivel
de secado

Botón de

4

selección Temp

Botón de
selección

5

Tiempo

cumplido el ciclo.
Cuando la secadora esté en la fase de enfriamiento, se iluminará la luz de Cooling

(Refrescar). Cuando la secadora esté en la fase de prevención de arrugas, se iluminará
la luz la Wrinkle Prevent (Prevención de arrugas).

Cuando el ciclo haya fi nalizado, aparecerá la palabra “End” (Fin) en la pantalla hasta
que presione el botón Start/Pause (Inicio/Pausa) o el botón Power (Encendido). Si su
secadora se detiene durante un ciclo, las luces del indicador parpadearán hasta que
presione el botón Start/Pause (Inicio/Pausa).

Para seleccionar el nivel de secado en los ciclos Normal (Normal), Heavy Duty (Servicio
pesado), u otros ciclos Sensor Dry (Secado con sensor), presione el botón Dry Level
(Nivel de secado). Se iluminará una luz en el indicador junto al nivel de secado que
seleccionó.

Presione el botón repetidamente para desplazarse por las opciones. Las cargas más
grandes o más voluminosas posiblemente requieran la opción Very Dry (Muy seco) o
More Dry (Más seco) para que el secado sea completo.

La opción Damp Dry (Centrifugado parcial) fue concebida para secar las prendas
parcialmente. Utilícela para las prendas que deban secarse en posición horizontal o
colgarse.

Para seleccionar la temperatura para la carga, presione el botón Temp (Temperatura).
Se iluminará una luz en el indicador junto a la temperatura que seleccionó. Presione el
botón repetidamente para desplazarse por las opciones.

High (Alta): para los algodones resistentes o aquellos con el rótulo Tumble Dry (Secar
en secadora).

Medium (Mediana): para telas que requieren planchado permanente, telas sintéticas,
algodones livianos u otras prendas con el rótulo Tumble Dry Medium (Secar en
secadora a temperatura media).

Low (Baja): para prendas sensibles al calor con el rótulo Tumble Dry Low (Secar en
secadora a temperatura baja) o Tumble Dry Warm (Secar en secadora a temperatura
cálida).

Extra Low (Extrabaja) (DV456*) – ofrece una opción de secado con calor a la menor
temperatura posible.

Cuando usa los ciclos Manual Dry (Secado manual), puede ajustar el tiempo de
secado presionando el botón de selección de tiempo.

Durante el ciclo Sensor Dry (Secado con sensor), el indicador lumínico del tiempo se
encuentra apagado porque el tiempo de secado exacto se determina según los niveles
de humedad fl uctuantes.

24_ manual de instrucciones, sugerencias
