Samsung DB32E, DB40E, DB48E, DB55E, DM32E user manual [de]

...

Page 1

Benutzerhandbuch

DB32E DB40E DB48E DB55E DM32E DM40E DM48E DM55E DM65E DM75E DH40E DH48E DH55E

Farbe und Aussehen des Geräts sind geräteabhängig, und jederzeitige Änderungen der technischen Daten des Geräts zum Zweck der Leistungssteigerung sind vorbehalten.

Die empfohlene Verwendungsdauer pro Tag beträgt bei den DBEModellen weniger als 16 Stunden.

Wenn das Gerät länger als 16 Stunden pro Tag verwendet wird, erlischt möglicherweise die Garantie.

Page 2

Inhaltsverzeichnis

Vor Inbetriebnahme des Geräts

Sicherheitshinweise 7

Symbole 7 Reinigung 7

Aufbewahrung 8

Strom und Sicherheit 8 Installieren 9 Betrieb 11

Vorbereitung

Überprüfen des Lieferumfangs 14

Komponenten 14

Bauteile 15

Systemsteuerung 15 Rückseite 17 Plug In Module (separat erhältlich) 20 Schloss für den Diebstahlschutz 20 Abstandslogo 21 Fernbedienung 22 Anschließen mit einem IR-Stereokabel

(separat erhältlich) 24

Vor dem Aufstellen des Geräts (Installationshandbuch) 25

Kippwinkel und Drehung 25 Lüftung 25

Abmessungen 27

Buchsenabdeckung verwenden 28

Montieren der Wandhalterung 29

Vorbereitende Arbeiten 29 Montieren der Wandhalterung 29 Spezifikationen des Wandhalterungskits (VESA) 30

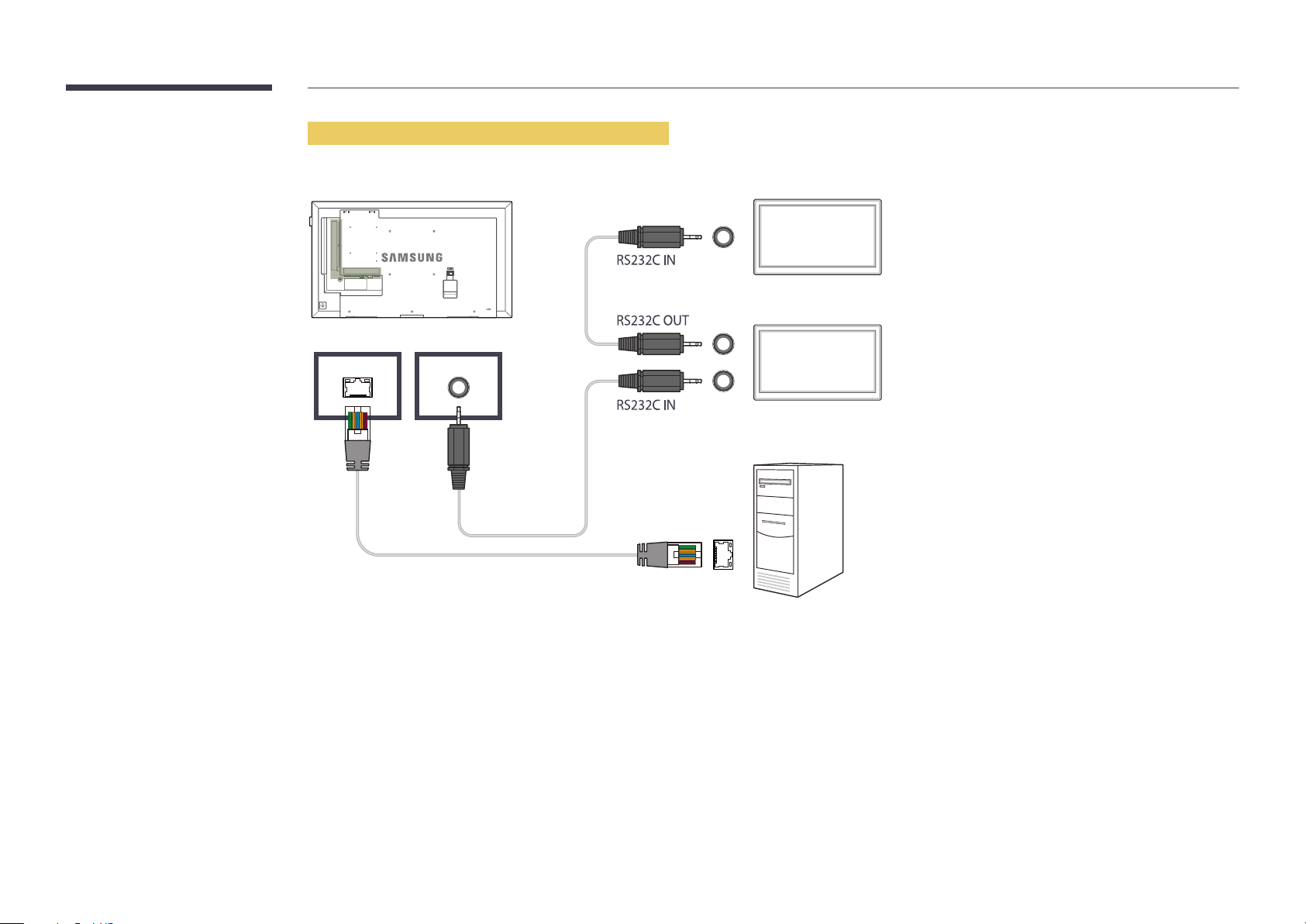

Fernbedienung (RS232C) 31

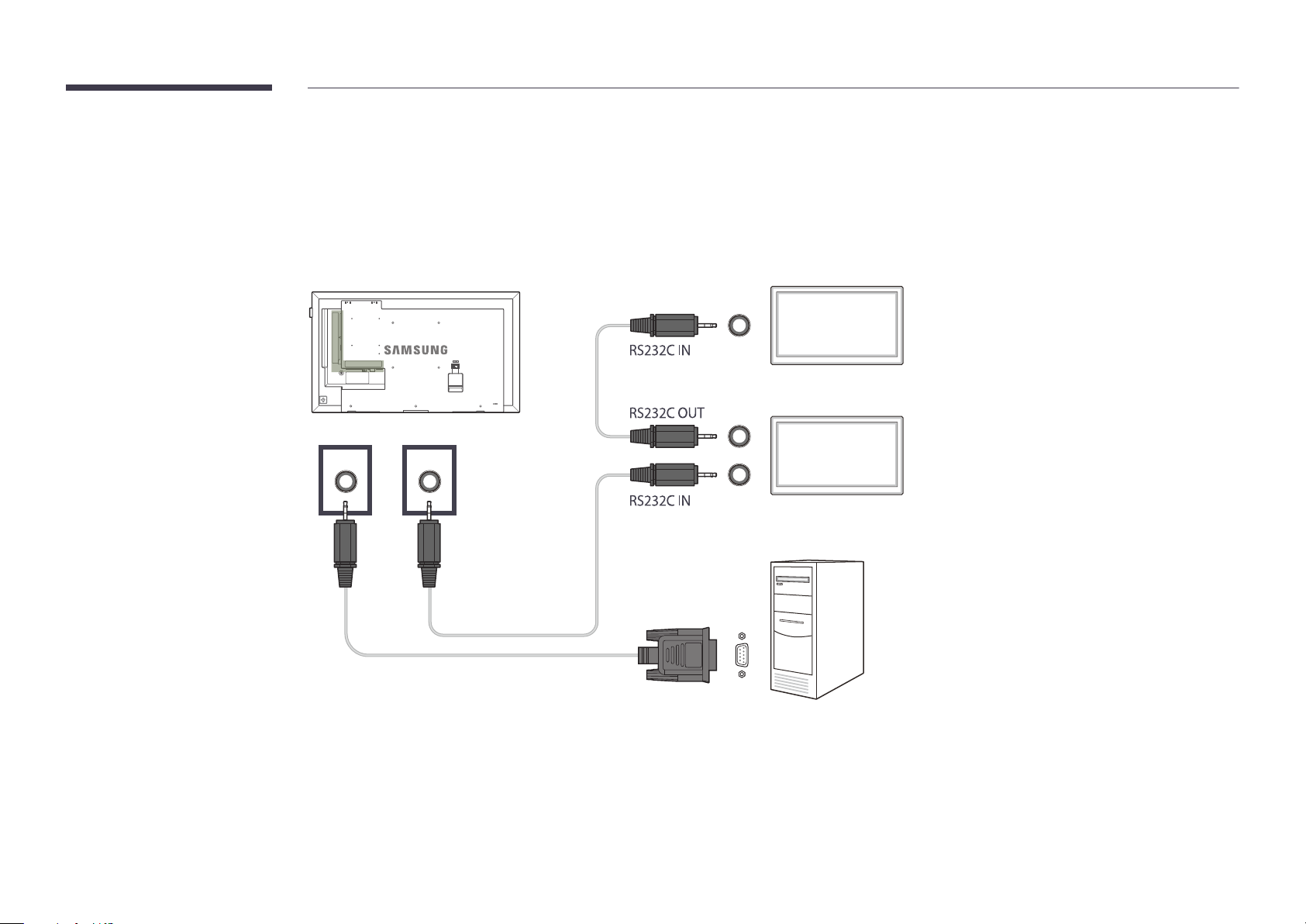

Kabelanschluss 31 Anschluss 34 Steuercodes 35

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen 44

Vorbereitungen vor dem Anschließen 44

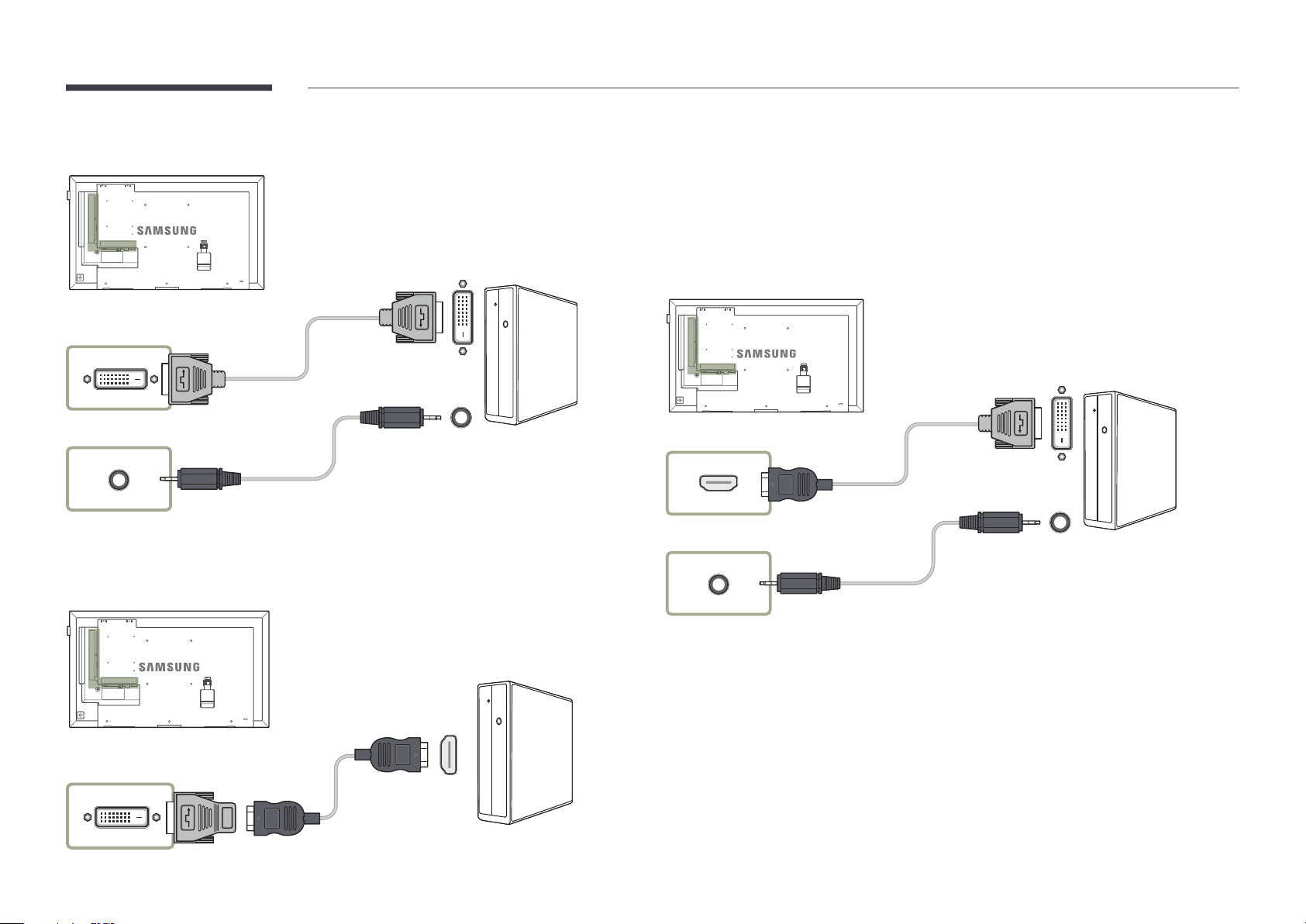

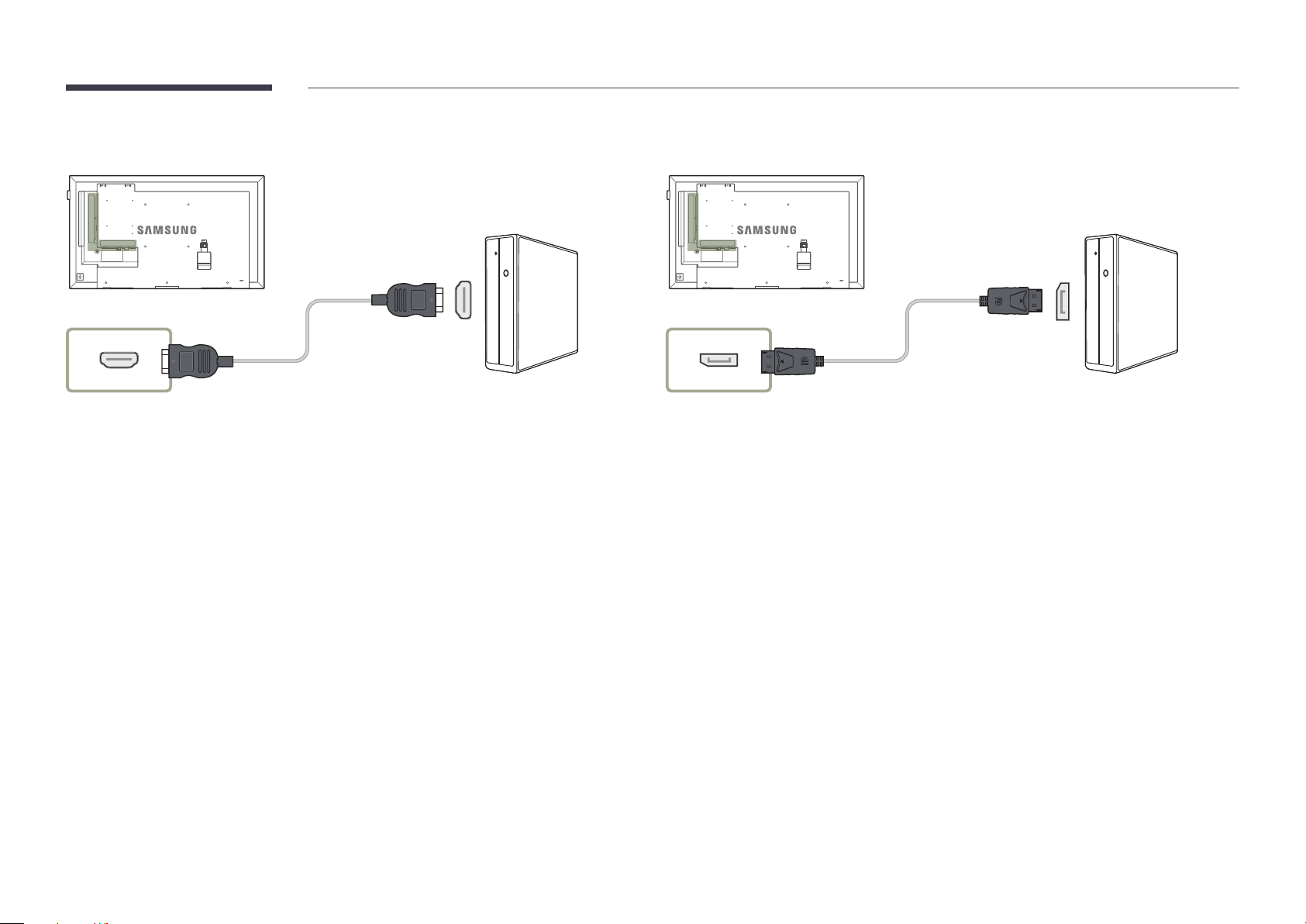

Anschließen an einen PC 44

Anschließen mit einem D-SUB-Kabel (analog) 44 Anschließen mit einem DVI-Kabel (digital) 45 Anschließen mit einem HDMI-DVI-Kabel 45 Anschließen mit einem HDMI-Kabel 46 Anschließen mit einem DP-Kabel 46

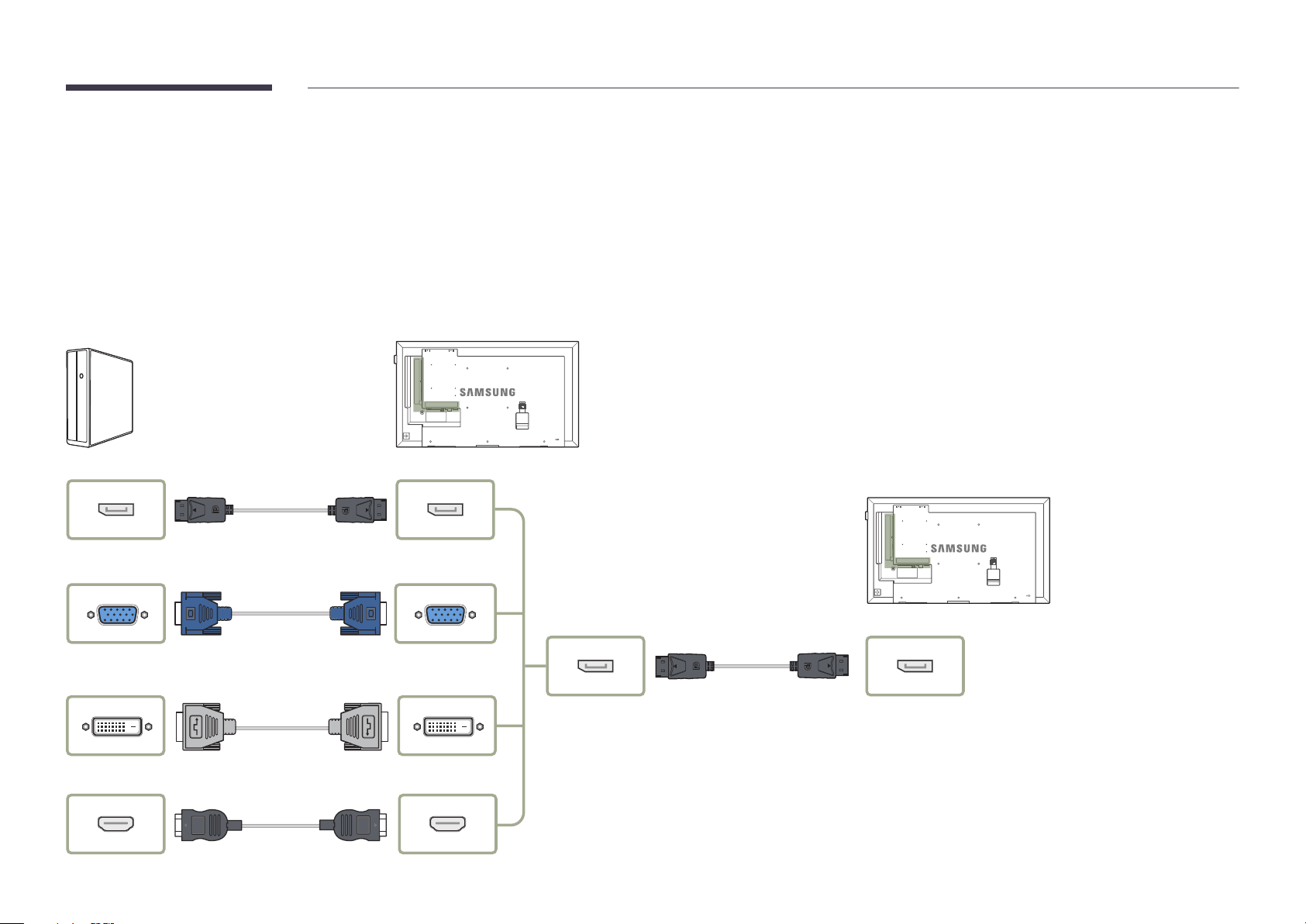

Anschließen eines externen Monitors 47

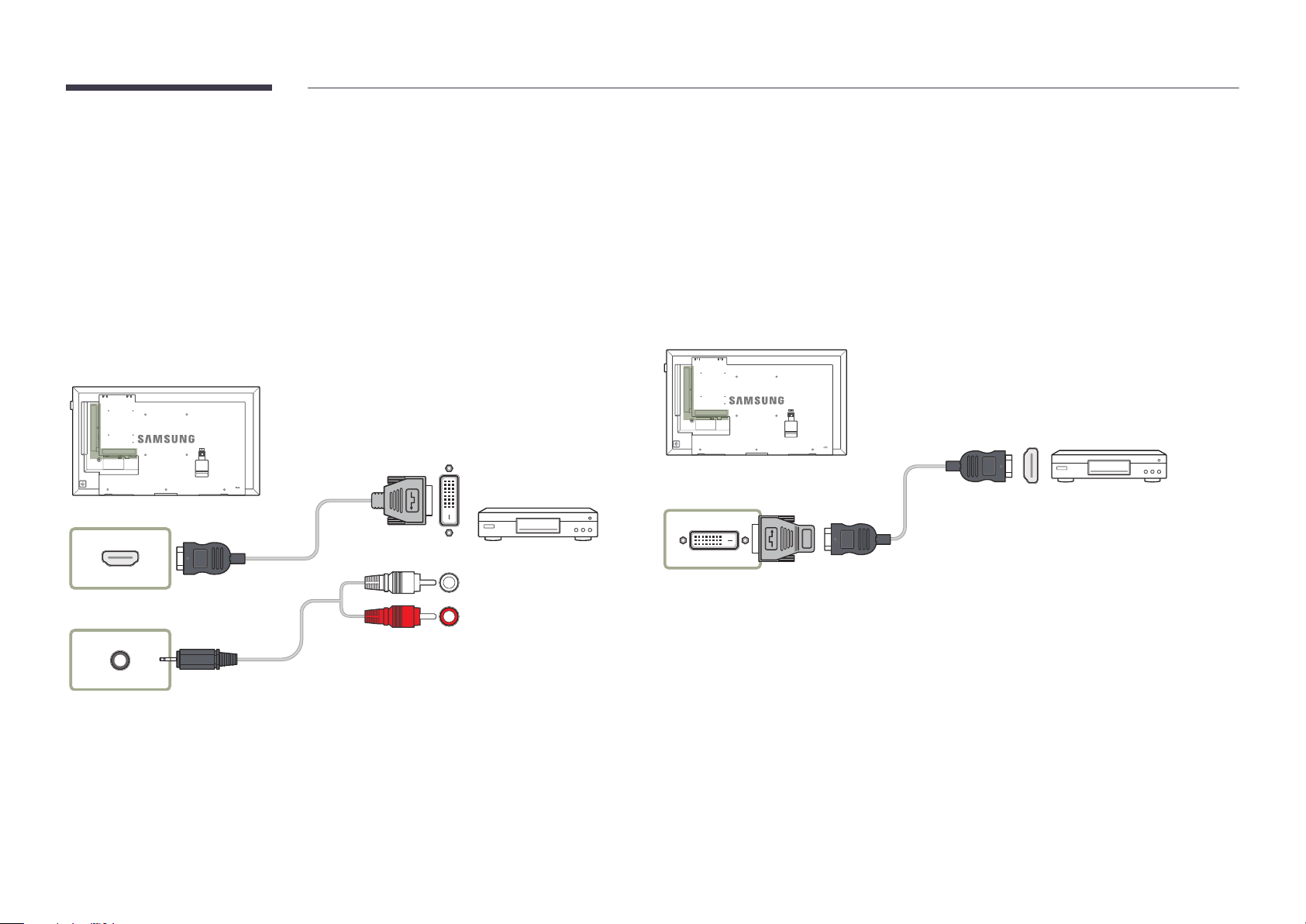

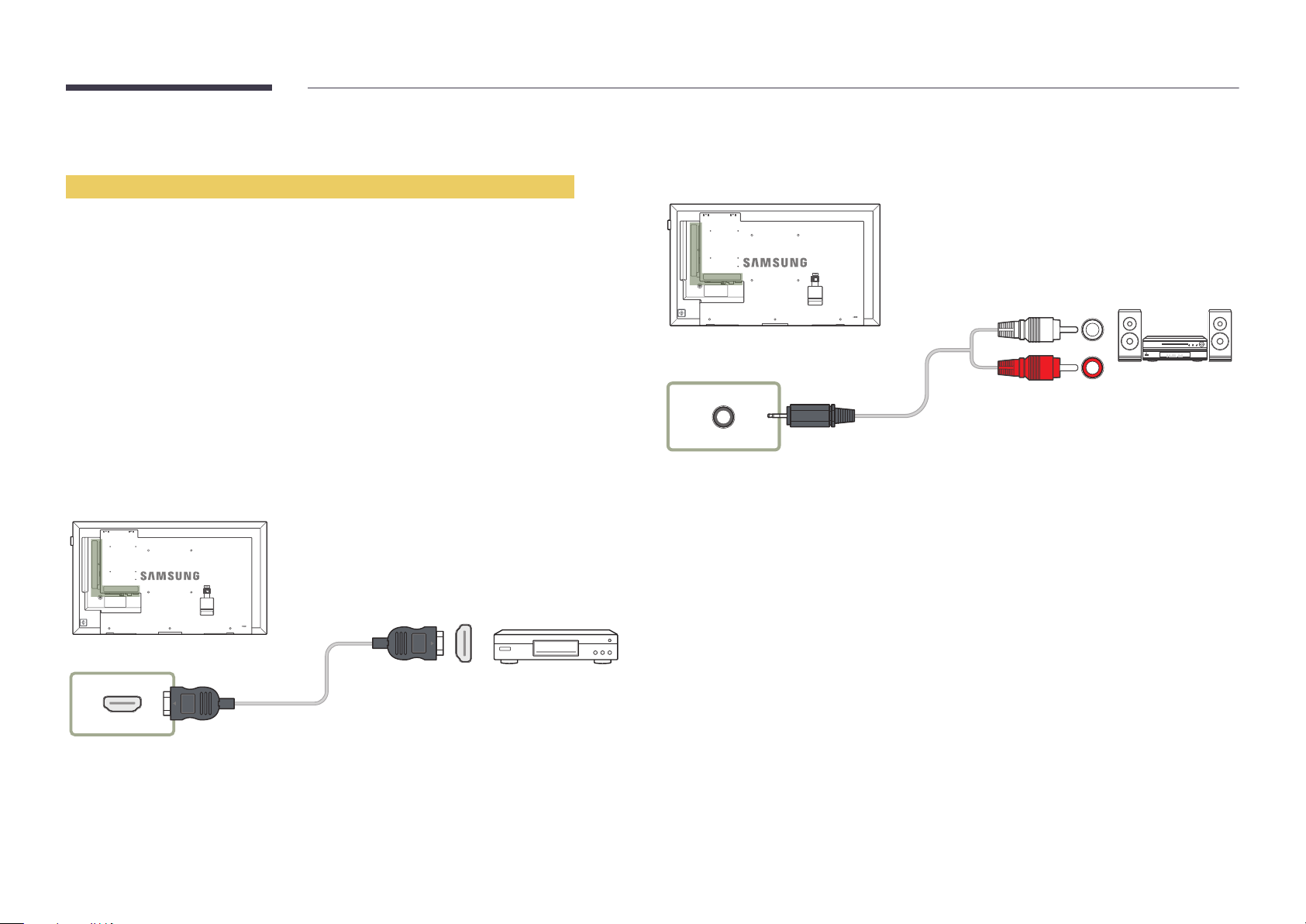

Anschließen an ein Videogerät 48

Anschließen mit einem AV-Kabel 48 Anschließen mit dem Component-Kabel 48 Anschließen mit einem HDMI-DVI-Kabel 49 Anschließen mit einem HDMI-Kabel 50

Anschließen des LAN-Kabels 51

Ändern der Eingangsquelle 52

Quelle 52

Verwenden von MDC

Installieren und Deinstallieren des Programms MDC 53

Installieren 53 Deinstallieren 53

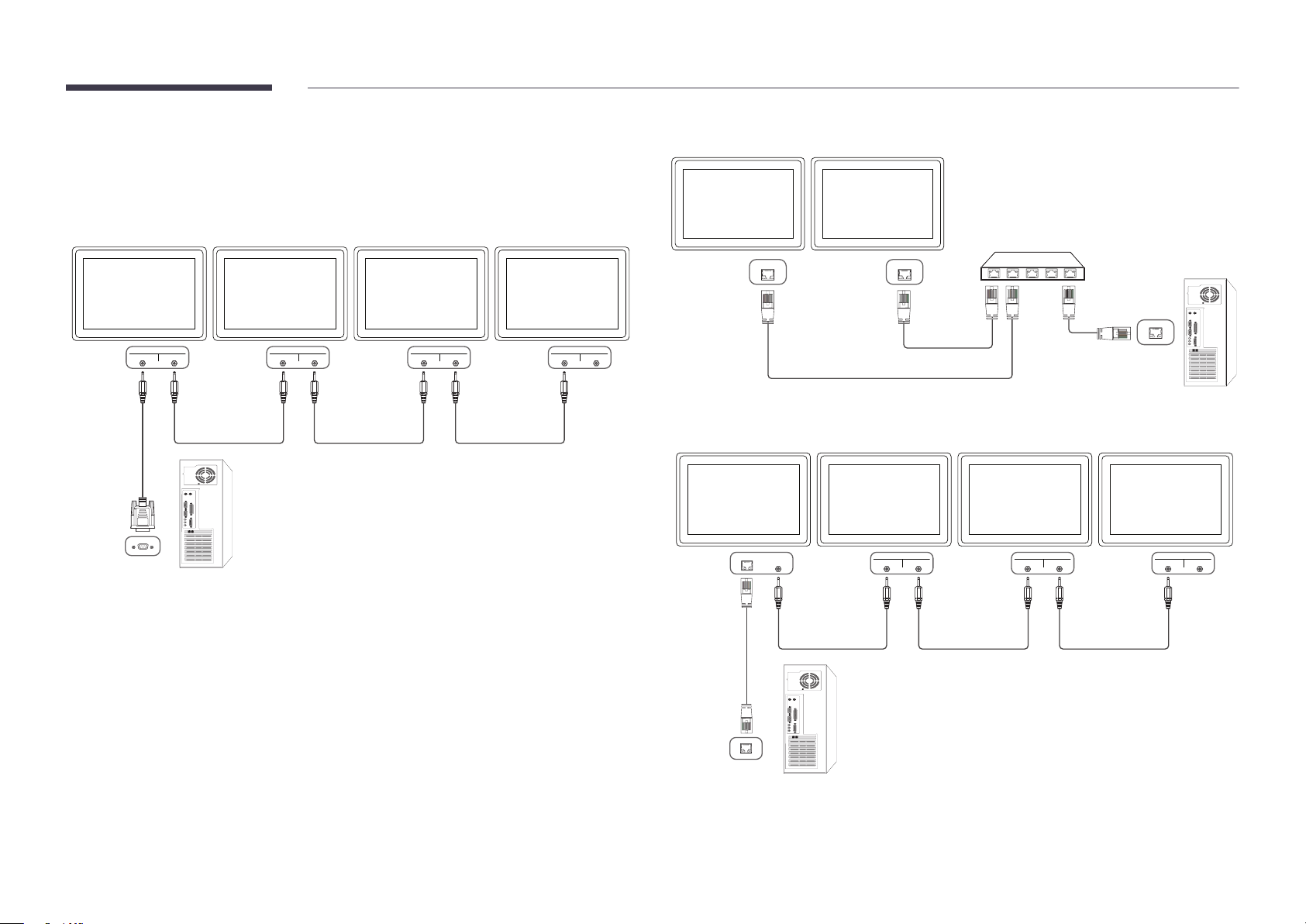

Verbinden mit MDC 54

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung) 54

Verwenden von MDC über Ethernet 55

Home-Funktion

Wdg.-Ger. 57

Genehmigen eines angeschlossenes Geräts auf dem Server 58

Netzwerkkanal 62 Lokaler Sender 62 Veröffentlichte Inhalte 62 Eigene Vorlagen 62 Auf der Wdg.-Ger.-Seite verfügbare Funktionen 63 Wdg.-Ger.-Seite Menü Einstell. 64 Wenn Inhalt ausgeführt wird 66 Mit Wdg.-Ger. kompatible Dateiformate 68 Mit Videowall kompatible Dateiformate 73

Zeitplan 75

Page 3

Inhaltsverzeichnis

Auf der Zeitplan-Seite verfügbare Funktionen 75

Vorlage 77

Produkt klonen 80

ID-Einstellungen 81

Geräte-ID 81 PC-Verbindungskabel 81 Automatische Festlegung der Geräte-ID 81

Videowand 82

Übernehmen für 82 Videowand 83

Netzwerkstatus 84

Bildmodus 85

Automatisch Ein/Aus 86

Autom. Ein 86 Autom. Aus 87 Feiertagsverwaltung 87

Ticker 88

Weitere Einstellungen 88

URL Startprogramm 89

Bildschirmanpassung

Bildmodus 90

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

Farbtemperatur 92

Weißabgleich 93

2 Punkte 93 10 Punkte 93

Gamma 94

Kalibrierungswert 94

Erweiterte Einstellungen 95

Optimalkontrast 96 Schwarzton 96 Hautton 96 Nur RGB-Modus 96 Farbraum 96 Bewegungsbel. 96

Bildoptionen 97

Farbton 98 Digital Clean View 98 MPEG-Rauschfilter 98 HDMI-Schwarzp. 99 Filmmodus 99 Motion Plus 100 Dynam. Hintergrundbel. 100

Bildformat 101

Bildformat 101 Position 102 Zoom/Position 102 Auflösung 103

Autom. Einstellung 104

PC-Bildschirmanpassung 104

Bild aus 105

Bild zurücksetzen 105

Bildschirmanzeige

PIP 106

PIP Einstellungen 106

Anzeigeausrichtung 108

Ausrichtung des Bildschirmmenüs 108 Ausrichtung der Quellinhalte 108 Seitenverhältnis 108

Bildschirmschoner 109

Autom. Schutzzeit 109 Einbrennschutz 109

Meldungsanzeige 112

Quelleninfo 112 Keine Signalmeldung 112 MDC-Nachricht 112 Downloadstatusmeldung 112

Menüsprache 113

Bildschirmanzeige zurücksetzen 113

Anpassen des Tons

Tonmodus 114

Soundeffekt 115

Virtual Surround 115

Page 4

Inhaltsverzeichnis

Dialog Clarity 115 Equalizer 115

HDMI Ton 116

Ton bei Videoanruf 116

Dolby Digital-Komp. 117

Lautsprechereinstellungen 117

Tonausgabe 117

Autom. Lautst. 118

Ton zurücks. 118

Netzwerk

Netzwerkstatus 119

Netzwerkeinstellungen 119

Netzwerktyp 119 Netzwerkeinstellungen (kabelgebunden) 120 Netzwerkeinstellungen (drahtlos) 122 WPS(PBC) 124

Wi-Fi-Direkt 125

Multimedia-Geräteeinstellungen 125

Screen Mirroring 126

Servernetzwerkeinstellungen 126

Mit Server verbinden 126 MagicInfo-Modus 126

Serverzugriff 126 FTP-Modus 126

Gerätename 127

System

Barrierefreiheit 128

Menütransparenz 128 Hoher Kontrast 128 Vergrößern 128

Einstell. 129

Ersteinrichtung (System) 129

Touch-Steuer. 131

Touch-Steuer.Sperre 131 Administrator-Menü sperren 131

Zeit 132

Zeit einstellen 132 Sommerzeit 132 Sleep-Timer 132 Einschalten verzögern 132

Wechsel der automatischen Quelle 133

Wechsel der automatischen Quelle 133 Wiederher. Primärquelle 133 Primärquelle 133 Sekundärquelle 133

Netzsteuerung 134

Auto. Einschalten 134 PC-Modulleistung 134

Max. Energiesparen 134 Standby-Steuerung 135 Ein-/Aus-Schalter 135 Netzwerk-Standby 135

Öko-Lösung 136

Energiesparmod. 136 Öko-Sensor 136 Programmierung für Bildschirmlampe 136 Kein Sig. Standby 137 Autom. Aussch. 137

Temperatursteuerung 137

Gerätemanager 138

Tastatureinstell. 138 Mauseinstellungen 139 Zeigereinstellungen 140

Abspielen mit 141

PIN ändern 141

Sicherheit 142

Sicherheitssperre 142 Tastensperre 142 Automatische Wiedergabe von USB sperren 143 Mobilgeräte-Anschlusssperre 143

Allgemein 144

Smart-Sicherheit 144 BD Wise 145 Anynet+ (HDMI-CEC) 146 Fehlerbehebung für Anynet+ 148 HDMI-Hotplug 150 DivX® Video On Demand 150

Page 5

Inhaltsverzeichnis

Spielemodus 150

System zurücksetzen 151

Unterstützung

Software-Update 152

Jetzt aktualisieren 152 Automatisches Update 152

Samsung kontaktieren 153

Zu Startseite 154

Wdg.-Ger. 154 Zeitplan 154 Vorlage 154 Produkt klonen 154 ID-Einstellungen 154 Videowand 155 Netzwerkstatus 155 Bildmodus 155 Automatisch Ein/Aus 155 Ticker 155 Weitere Einstellungen 155

Alle zurücksetzen 156

Wiedergabe von Fotos, Videos und Musik (Medienwiedergabe)

Lesen Sie folgende Hinweise, bevor Sie die Medienwiedergabe mit einem USB-Gerät verwenden. 157

Verwenden eines USB-Geräts 159 Wiedergabe von Medieninhalten von

einem PC/Mobilgerät 160

Funktionen der Seite mit der Medieninhaltliste 161

Menüpunkte auf der Seite mit der Medieninhaltliste 162

Bei der Wiedergabe von Fotos verfügbare Schaltflächen und Funktionen 163

Bei der Wiedergabe von Videos verfügbare Schaltflächen und Funktionen 164

Bei der Wiedergabe von Musik verfügbare Schaltflächen und Funktionen 165

Unterstützte Dateiformate für Untertitel und Medienwiedergabe 166

Untertitel 166 Unterstützte Bildauflösungen 166 Unterstützte Musikdateiformate 167 Unterstützte Videoformate 167

Handbuch zur Fehlerbehebung

Vorbereiten der Kontaktaufnahme mit dem Samsung Kundenservicecenter 169

Testen des Geräts 169 Überprüfen von Auflösung und Frequenz 169 Überprüfen Sie folgenden Punkte. 170

FAQs 177

Technische Daten

Allgemein 179

Energiesparmodus 182

Voreingestellter Timing-Modi 184

Anhang

Inanspruchnahme des kostenpflichtigen Services (Kosten für Kunden) 186

Kein Produktdefekt 186 Ein Schaden am Gerät, der auf einen

Kundenfehler zurückzuführen ist 186 Andere 186

WEEE 187

Korrekte Entsorgung von Altgeräten (Elektroschrott) 187

Korrekte Entsorgung der Batterien dieses Produkts 187

Optimale Bildqualität und Vermeidung des Einbrennens von Nachbildern 188

Optimale Bildqualität 188 Vermeidung des Einbrennens von Nachbildern 188

Lizenz 190

Terminologie 191

Page 6

Kapitel 01

Vor Inbetriebnahme des Geräts

Der Inhalt dieses Handbuchs kann ohne Ankündigung geändert werden, um die Qualität zu verbessern.

Samsung Electronics hat die Urheberrechte für dieses Handbuch.

Die teilweise oder vollständige Verwendung oder Vervielfältigung dieses Handbuchs ohne die Genehmigung von Samsung Electronics ist untersagt.

Microsoft, Windows sind eingetragene Marken von Microsoft Corporation.

VESA, DPM und DDC sind eingetragene Marken der Video Electronics Standards Association.

Das Eigentum an allen anderen Marken liegt bei den jeweiligen Inhabern.

•

Verwaltungskosten werden abgerechnet, wenn:

(a) Auf Ihren Wunsch ein Ingenieur zu Ihnen geschickt wird, und es liegt kein Defekt des Geräts vor. (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

(b) Sie das Gerät in eine Reparaturwerkstatt bringen, und es liegt kein Defekt des Geräts vor. (d.h. wenn Sie dieses Benutzerhandbuch nicht gelesen haben).

•

Der abgerechnete Betrag wird Ihnen mitgeteilt, ehe irgendwelche Arbeiten oder Kundenbesuche ausgeführt werden.

Page 7

Sicherheitshinweise

Vorsicht

STROMSCHLAGGEFAHR ‑ NICHT ÖFFNEN

Vorsicht : UM DAS RISIKO EINES STROMSCHLAGS ZU VERRINGERN, DÜRFEN SIE DIE ABDECKUNG NICHT ÖFFNEN. (ODER RÜCKSEITE)

ES BEFINDEN SICH IM INNEREN KEINE TEILE, DIE VON BENUTZERN GEWARTET WERDEN KÖNNEN.

ALLE WARTUNGSARBEITEN SIND QUALIFIZIERTEM FACHPERSONAL ZU ÜBERLASSEN.

Dieses Symbol zeigt an, dass im Inneren Hochspannung vorhanden ist.

Es ist gefährlich, Teile im Inneren dieses Geräts zu berühren.

Dieses Symbol weist darauf hin, dass diesem Produkt wichtige Informationen zu Betrieb und Wartung beiliegen.

Symbole

Warnung

Eine schwere oder tödliche Verletzung kann verursacht werden, wenn die Anweisungen nicht befolgt werden.

Reinigung

―

Seien Sie vorsichtig bei der Reinigung, weil Display und Verkleidung moderner LCD‑Bildschirme

anfällig für Kratzer sind.

―

Gehen Sie bei der Reinigung wie folgt vor.

―

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den

Abbildungen gezeigten unterscheiden.

Schalten Sie das Gerät und den Computer aus.

Ziehen Sie das Netzkabel vom Gerät ab.

―

Halten Sie das Stromkabel am Stecker, und berühren Sie das Kabel nicht

mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Wischen Sie das Gerät mit einem sauberen, weichen und trockenen

Tuch ab.

•

Verwenden Sie keine Reinigungsmittel, die Alkohol, Lösungsmittel oder Tenside enthalten.

•

Sprühen Sie kein Wasser oder Reinigungsmittel direkt auf das Gerät.

Vorsicht

Verletzungen oder Sachschäden können verursacht werden, wenn die Anweisungen nicht befolgt werden.

Mit diesem Symbol gekennzeichnete Handlungen sind verboten.

Mit diesem Symbol gekennzeichnete Anweisungen sind zu befolgen.

Befeuchten Sie ein weiches, trockenes Tuch mit Wasser, und wringen Sie

es gründlich aus, um das Äußere des Geräts zu reinigen.

Bringen Sie nach der Reinigung das Netzkabel wieder am Gerät an.

Schalten Sie das Gerät und den Computer ein.

Page 8

Aufbewahrung

Bei stark glänzenden Oberflächen wie dieser können bei Verwendung eines UV‑Luftbefeuchters in der Nähe weißliche Flecken auf dem Gerät entstehen.

―

Wenden Sie sich an das Kundenservicecenter, wenn das Innere des Produkts gereinigt werden muss (es

wird eine Servicegebühr erhoben).

Strom und Sicherheit

―

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den

Abbildungen gezeigten unterscheiden.

Warnung

Verwenden Sie kein(en) beschädigtes/n Netzkabel oder Stecker oder eine lose Steckdose.

•

Dies kann zu einem elektrischen Schlag oder Brand führen.

Verwenden Sie nicht mehrere Geräte an nur einer Steckdose.

•

Überhitzte Steckdosen können einen Brand verursachen.

Schließen Sie den Netzstecker an eine geerdete Steckdose an (nur isolierte Geräte vom Typ 1).

•

Dies kann zu einem elektrischen Schlag oder Brand führen.

Knicken Sie das Netzkabel nicht, und ziehen Sie auch nicht mit Gewalt daran. Verlegen Sie das Netzkabel nicht unter einem schweren Gegenstand.

•

Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Entfernen Sie Staub an den Steckerstiften oder in der Steckdose mit einem trockenen Tuch.

•

Andernfalls kann ein Brand entstehen.

Berühren Sie den Netzstecker nicht mit nassen Händen. Andernfalls kann dies zu einem elektrischen Schlag oder Brand führen.

Stecken Sie den Netzstecker ganz hinein, sodass er nicht locker sitzt.

•

Eine instabile Verbindung kann einen Brand verursachen.

Page 9

Vorsicht

Ziehen Sie das Netzkabel nicht ab, während das Gerät verwendet wird.

•

Das Gerät könnte durch eine Überspannung beschädigt werden.

Verwenden Sie nur das von Samsung mit dem Gerät gelieferte Netzkabel. Verwenden Sie das Netzkabel nicht mit anderen Geräten.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Sorgen Sie dafür, dass die Steckdose, an der das Netzkabel angeschlossen ist, gut zugänglich ist.

•

Das Netzkabel muss abgezogen werden, um die Stromzufuhr zum Gerät auszuschalten, wenn ein Problem auftritt.

•

Beachten Sie, dass das Gerät nicht völlig stromlos gemacht wird, wenn Sie zum Ausschalten die Ein‑/Aus‑Taste der Fernbedienung verwenden.

Installieren

Warnung

Legen Sie auf der Oberseite des Geräts keine Kerzen, Insektenschutzmittel oder Zigaretten ab. Stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

•

Andernfalls kann ein Brand entstehen.

Lassen Sie den Wandmontagehalter von einem Techniker montieren.

•

Die Montage durch eine unqualifizierte Person kann zu einer Verletzung führen.

•

Verwenden Sie nur zugelassene Schränke.

Stellen Sie das Produkt nicht an schlecht belüfteten Orten wie einem Bücherregal oder Schrank auf.

•

Eine erhöhte Innentemperatur kann einen Brand verursachen.

Fassen Sie den Stecker, wenn Sie das Netzkabel aus der Steckdose ziehen.

•

Dies kann zu einem elektrischen Schlag oder Brand führen.

Stellen Sie das Gerät mindestens 10 cm von der Wand weg, um genügend Luftzirkulation zu ermöglichen.

•

Eine erhöhte Innentemperatur kann einen Brand verursachen.

Lassen Sie die Verpackungsfolien nicht in die Hände von Kindern gelangen.

•

Kinder könnten daran ersticken.

Page 10

Stellen Sie das Gerät nicht auf eine instabile oder vibrierende Oberfläche (unsicheres Regal, geneigte Fläche usw.).

•

Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

•

Wenn das Gerät an einem Ort mit besonders starker Vibration verwendet wird, kann es beschädigt oder ein Brand verursacht werden.

Vorsicht

Lassen Sie das Gerät beim Transport nicht fallen.

•

Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie das Gerät nicht in einem Fahrzeug oder an einem Ort, der Staub, Feuchtigkeit (Wasser tropft u.ä.), Öl oder Rauch ausgesetzt ist, auf.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Setzen Sie das Gerät nicht direkter Sonneneinstrahlung, Hitze oder einem heißen Gegenstand wie einem Herd aus.

•

Andernfalls kann die Gerätelebensdauer verringert oder ein Feuer verursacht werden.

Stellen Sie das Gerät außerhalb der Reichweite von kleinen Kindern auf.

•

Das Gerät könnte herunterfallen und Kinder verletzen.

•

Die Vorderseite ist schwer. Stellen Sie das Gerät daher auf einen ebenen und stabilen Untergrund.

Speiseöl, wie beispielsweise Sojaöl, kann das Gerät beschädigen oder verformen. Stellen Sie das Gerät nicht in einer Küche oder in der Nähe einer Küchentheke auf.

SAMSUNG

Legen Sie das Gerät nicht auf seiner Vorderseite ab.

•

Der Bildschirm könnte dadurch beschädigt werden.

Stellen Sie bei der Aufstellung des Geräts in einem Schrank oder Regal sicher, dass die Unterkante der Vorderseite des Geräts nicht herausragt.

•

Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

•

Stellen Sie das Gerät nur in Schränke oder Regale geeigneter Größe.

Setzen Sie das Gerät vorsichtig ab.

•

Betriebsstörungen oder Verletzungen können die Folge sein.

Wenn Sie das Gerät an einem ungewöhnlichen Ort (ein Ort mit viel Feinstaub, chemischen Substanzen, extremen Temperaturen oder hoher Feuchtigkeit oder an einem Ort, an dem das Gerät ständig für einen längeren Zeitraum in Betrieb sein soll) aufstellen, kann dies seine Leistung erheblich beeinträchtigen.

•

Wenden Sie sich unbedingt an das Samsung Kundenservicecenter, bevor Sie das Gerät an einem solchen Ort aufstellen.

Page 11

Betrieb

Warnung

Im Inneren des Geräts liegt Hochspannung an. Zerlegen, reparieren oder modifizieren Sie das Gerät nicht selbst.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

•

Wenden Sie sich zur Reparatur an das Samsung Kundenservicecenter.

Schalten Sie vor dem Transport des Geräts den Netzschalter aus, und ziehen Sie das Netzkabel und alle anderen angeschlossenen Kabel ab.

•

Ein beschädigtes Kabel kann einen Brand oder Stromschlag verursachen.

Wenn das Gerät ein seltsames Geräusch, Brandgeruch oder Rauch von sich gibt, ziehen Sie sofort das Netzkabel ab und wenden sich an das Samsung Kundenservicecenter.

•

Dies kann zu einem elektrischen Schlag oder Brand führen.

Lassen Sie keine schweren Gegenstände oder Gegenstände, die Kinder mögen (Spielzeug, Süßigkeiten usw.) auf der Oberseite des Geräts liegen.

•

Das Gerät oder schwere Gegenstände könnten herunterfallen, wenn Kinder nach dem Spielzeug oder den Süßigkeiten greifen, was zu schweren Verletzungen führen könnte.

Schalten Sie das Gerät während eines Gewitters aus, und ziehen Sie das Netzkabel ab.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Lassen Sie auf das Gerät keine Gegenstände fallen, und schlagen Sie auch nicht dagegen.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

•

Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Lassen Sie Kinder nicht mit dem Gerät spielen.

•

Kinder könnten sich ernsthaft verletzen.

Wenn das Gerät heruntergefallen oder die Verkleidung beschädigt ist, schalten Sie den Netzschalter aus, und ziehen Sie das Netzkabel ab. Wenden Sie sich dann an das Samsung Kundenservicecenter.

•

Wenn Sie das Gerät trotzdem weiter verwenden, kann dies zu einem Brand oder Stromschlag führen.

Berühren Sie das Gerät oder den Netzstecker nicht, wenn Gas austritt. Lüften Sie den Raum sofort.

•

Funken können eine Explosion oder einen Brand verursachen.

GAS

Heben oder bewegen Sie das Gerät nicht, indem Sie am Netzkabel oder an einem anderen Kabel ziehen.

•

Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Page 12

Verwenden Sie kein brennbares Spray und keine brennbare Substanz in der Nähe des Geräts, und bewahren Sie diese auch nicht in der Nähe auf.

•

Dies kann zu einer Explosion oder zu einem Brand führen.

Stellen Sie sicher, dass die Lüftungsöffnungen nicht durch Tischdecken oder Vorhänge blockiert sind.

•

Eine erhöhte Innentemperatur kann einen Brand verursachen.

100

Stecken Sie keine metallischen Gegenstände (Schrauben, Münzen, Haarnadeln usw.) oder leicht entzündliche Gegenstände (Papier, Streichhölzer usw.) in das Gerät (in Lüftungsöffnungen, Anschlüsse o.ä.).

•

Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

•

Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Stellen Sie keine mit Flüssigkeit gefüllten Gegenstände (Vasen, Töpfe, Flaschen usw.) oder metallischen Gegenstände auf das Gerät.

•

Schalten Sie das Produkt aus, und ziehen Sie das Netzkabel ab, wenn Wasser oder andere Fremdstoffe in das Gerät gelangt sind. Wenden Sie sich dann an das Samsung Kundenservicecenter.

•

Andernfalls kann es zu Betriebsstörungen, einem elektrischen Schlag oder Brand kommen.

Vorsicht

-_-

Das Anzeigen von Standbildern auf dem Bildschirm über einen längeren Zeitraum kann zum Einbrennen von Nachbildern oder Pixelfehlern führen.

•Aktivieren Sie den Stromsparmodus oder einen Bewegtbild‑ Bildschirmschoner, wenn Sie das Gerät über einen längeren Zeitraum nicht verwenden.

Ziehen Sie das Netzkabel aus der Steckdose, wenn Sie das Gerät für einen längeren Zeitraum (Urlaub usw.) nicht verwenden.

•

Staubablagerungen können in Verbindung mit Hitze einen Brand, Stromschlag oder Leckstrom verursachen.

Verwenden Sie das Gerät mit der empfohlenen Auflösung und Frequenz.

•

Ihr Sehvermögen könnte sich sonst verschlechtern.

Stellen Sie das Gerät nicht auf den Kopf. Transportieren Sie es nicht, indem Sie es am Ständer halten.

•

Das Gerät könnte herunterfallen und beschädigt werden und/oder Verletzungen verursachen.

Wenn Sie über einen längeren Zeitraum aus zu geringer Entfernung auf den Bildschirm schauen, kann dies zu einer Verschlechterung Ihres Sehvermögens führen.

Verwenden Sie keine Luftbefeuchter oder Öfen in der Nähe des Geräts.

•

Andernfalls könnte dies einen Brand oder Stromschlag verursachen.

Page 13

Gönnen Sie Ihren Augen pro 1 Stunde Geräteverwendung eine Pause von 5 Minuten.

•

Die Augen werden weniger ermüdet.

Achten Sie darauf, dass Kinder die Batterien nicht in den Mund nehmen, nachdem diese aus der Fernbedienung entfernt wurden. Bewahren Sie Batterien an Stellen auf, die für Kinder und Kleinkinder nicht erreichbar sind.

•

Wenn Kinder die Batterien in den Mund genommen haben, müssen Sie unverzüglich bei Ihrem Arzt vorsprechen.

Berühren Sie nicht den Bildschirm, wenn das Gerät längere Zeit eingeschaltet war, weil es heiß wird.

Lassen Sie Kleinteile nicht in die Hände von Kindern gelangen.

Seien Sie beim Einstellen des Gerätewinkels oder der Ständerhöhe vorsichtig.

•

Ihre Hand oder ein Finger könnte stecken bleiben und verletzt werden.

•

Wenn Sie das Gerät zu sehr kippen, kann es umfallen und Verletzungen

verursachen.

Stellen Sie keine schweren Gegenstände auf das Gerät.

•

Betriebsstörungen oder Verletzungen können die Folge sein.

Stellen Sie keine zu große Lautstärke ein, wenn Sie Kopfhörer oder Ohrstecker benutzen.

•

Zu große Lautstärke kann zu Gehörschädigungen führen.

Achten Sie beim Austauschen der Batterie auf die richtige Polung (+, ‑).

•

Anderenfalls könnte die Batterie beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Verwenden Sie nur die vorgeschriebenen Standardbatterien und setzen Sie niemals gleichzeitig neue und gebrauchte Batterien ein.

•

Anderenfalls könnten die Batterien beschädigt werden oder durch Auslaufen der Flüssigkeit im Innern ein Brand, Verletzungen oder Schäden verursacht werden.

Batterien (und Akkus) sind Sondermüll und müssen der Wiederverwertung zugeführt werden. Für die Rückgabe der verbrauchten Batterien und Akkus in das Recyclingsystem ist der Kunde verantwortlich.

•

Der Kunde kann die verbrauchten Batterien und Akkus bei einem öffentlichen Recycling‑Center oder einem Händler abgeben, der den gleichen Batterie‑ bzw. Akkutyp führt.

Page 14

Kapitel 02

Vorbereitung

Wenn Komponenten fehlen, wenden Sie sich an den Anbieter, bei dem Sie das Gerät gekauft haben.

Ein Standfuß ist nicht im Lieferumfang enthalten. Er kann separat erworben werden.

-Der RS232C‑Adapter kann zur Verbindung mit einem anderen Monitor über ein D‑SUB‑Kabel (9‑polig) vom Typ RS232C verwendet werden.

Überprüfen des Lieferumfangs

Komponenten

―

Der Inhalt der Lieferkiste kann sich je nach Standort unterscheiden.

Kurzanleitung zur Konfiguration

Garantiekarte

(nicht überall verfügbar)

Erklärungen zur Einhaltung gesetzlicher Vorschriften

Netzkabel

Batterien

(nicht überall verfügbar)

Buchsenabdeckung

(Die DM65E‑ und DM75E‑Modelle werden nicht unterstützt.)

Fernbedienung D‑SUB‑Kabel RS232C(IN)‑Adapter

Schraube (M3L8, 1 Stück) (M4L8, 4 Stück)

(Die DM65E‑ und DM75E‑Modelle werden nicht unterstützt.)

Halter‑Ring (4Stück)

(Es werden nur DM65E, DM75E‑ Modelle unterstützt.)

Page 15

Bauteile

Systemsteuerung

Steuerungstaste

DB32E DM32E

Lautsprecher

―

Die Farbe und Form von Teilen können sich von diesen Darstellungen unterscheiden. Unangekündigte Änderungen der

technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

Steuerungstaste

Tasten Beschreibung

Einschalten des Geräts.

Wenn Sie die Taste drücken, während das Gerät eingeschaltet ist, wird das Steuerungsmenü geöffnet.

―

Drücken Sie zum Schließen des OSD‑Menüs die Steuerungstaste mindestens

1Sekunde.

Geht zum oberen oder unteren Menü. Sie können damit auch den Wert einer Option ändern.

Geht zum linken oder rechten Menü.

―

Sie können die Lautstärke ändern, indem Sie die Steuerungstaste nach links oder

rechts bewegen, während das Steuerungsmenü nicht angezeigt wird.

Drücken Sie auf eine Taste auf der Fernbedienung, während Sie auf den Sensor an der Vorderseite des Geräts zielen, um die entsprechende Funktion auszuführen.

Fernbedienungssensor

Verwenden Sie die Fernbedienung in einer Entfernung bis maximal 7 oder 10 m vom Fühler am Gerät und in einem Winkel von

nach rechts und links.

―

Bewahren Sie Batterien außerhalb der Reichweite von Kindern auf.

―

Verwenden Sie neue und gebrauchte Batterien niemals zusammen. Ersetzen Sie beide Batterien zu derselben Zeit.

―

Entfernen Sie die Batterien aus der Fernbedienung, wenn sie über einen längeren Zeitraum hinweg nicht verwendet werden

soll.

―

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses

Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit bedient werden.

Fernbedienungssensor

Page 16

―

Wenn Sie die Taste der Steuerungstaste drücken, während das Gerät

eingeschaltet ist, wird das Steuerungsmenü geöffnet.

Steuerungsmenü

Tasten Beschreibung

Zur Auswahl der angeschlossenen Eingangsquelle.

Quelle

Menü

Start

Bewegen Sie die Steuerungstaste nach rechts, um im Steuerungsmenü Quelle auszuwählen. Wenn die Liste der Eingangsquellen angezeigt wird, bewegen Sie die Steuerungstaste nach links oder rechts, um die gewünschte Eingangsquelle auszuwählen. Drücken Sie nun die Steuerungstaste.

Öffnet das OSD‑Menü.

Bewegen Sie die Steuerungstaste nach links, um im Steuerungsmenü Menü auszuwählen. Der OSD‑Steuerungsbildschirm wird geöffnet. Bewegen Sie die Steuerungstaste nach rechts, um das gewünschte Menü auszuwählen. Sie können ein Untermenü auswählen, indem Sie die Steuerungstaste nach oben, unten, links oder rechts bewegen. Wählen Sie zum Ändern von Einstellungen das entsprechende Menü, und drücken Sie die Steuerungstaste.

Schaltet in den Zu Startseite‑Modus um.

Bewegen Sie die Steuerungstaste nach oben, um im Steuerungsmenü Start auszuwählen.

Zurück

Ausschalten

Zurück

Schalten Sie das Gerät aus.

Bewegen Sie die Steuerungstaste nach unten, um im Steuerungsmenü

Ausschalten

Schließt das Steuerungsmenü.

auszuwählen. Drücken Sie nun die Steuerungstaste.

Page 17

Rückseite

Anschluss Beschreibung

―

Die Farbe und Form von Teilen können sich von diesen Darstellungen

unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

―

Es werden nur die Modelle DB32E, DB40E, DB48E, DB55E und DM32E

unterstützt.

RS232C IN

RS232C OUT

RGB / DVI / HDMI / AV /

COMPONENT

AUDIO IN

AUDIO OUT

SD CARD

USB

DVI /

MAGICINFO IN

RS232C IN

RS232C OUT

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

AUDIO OUT

SD CARD

USB

DVI / MAGICINFO IN

HDMI IN

AV IN / COMPONENT IN

IR / AMBIENT SENSOR IN

RGB IN

RJ45

Zur Verbindung mit MDC über einen RS232C‑Adapter.

Nimmt Ton von einem PC über ein Audiokabel auf.

Anschließen an den Audioausgang eines externen Gerätes

Für den Anschluss einer SD‑Speicherkarte.

Zum Anschluss eines USB‑Speichergeräts.

DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.

MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (spezielle) DP‑DVI‑Kabel.

Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.

Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.

Versorgt die externe Sensoreinheit mit Strom oder empfängt das Beleuchtungssensorsignal.

Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.

Zum Anschluss eines PCs über ein LAN‑Kabel.

HDMI IN

COMPONENT IN

RGB IN RJ45

Page 18

Rückseite

Anschluss Beschreibung

―

Die Farbe und Form von Teilen können sich von diesen Darstellungen

unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

―

Es werden nur die Modelle DM40E, DM48E, DM55E, DM65E und DM75E

unterstützt.

RS232C IN

RS232C OUT

IR / AMBIENT

SENSOR IN

RGB / DVI / HDMI / AV /

COMPONENT

AUDIO IN

AUDIO OUT

DM65E DM75E

SD CARD

USB

DVI /

MAGICINFO IN

USB (5V, 1.5A)

RS232C IN

RS232C OUT

IR / AMBIENT SENSOR IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

AUDIO OUT

SD CARD

USB

DVI / MAGICINFO IN

DP IN

HDMI IN 1 / HDMI IN 2

RGB IN

DP OUT

AV IN / COMPONENT IN

Zur Verbindung mit MDC über einen RS232C‑Adapter.

Versorgt die externe Sensoreinheit mit Strom oder empfängt das Beleuchtungssensorsignal.

Nimmt Ton von einem PC über ein Audiokabel auf.

Anschließen an den Audioausgang eines externen Gerätes

Für den Anschluss einer SD‑Speicherkarte.

Zum Anschluss eines USB‑Speichergeräts.

DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.

MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (spezielle) DP‑DVI‑Kabel.

Zum Anschluss eines PCs über ein DP‑Kabel.

Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.

Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.

Zum Anschluss eines anderen Geräts über ein DP‑Kabel.

Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.

DP IN

HDMI IN 1

RGB IN RJ45DP OUT

HDMI IN 2

COMPONENT IN

OUT

IR OUT

Empfängt das Signal der Fernbedienung über die externe Sensoreinheit und gibt das Signal über LOOPOUT aus.

RJ45

Zum Anschluss eines PCs über ein LAN‑Kabel.

Page 19

Rückseite

Anschluss Beschreibung

―

Die Farbe und Form von Teilen können sich von diesen Darstellungen

unterscheiden. Unangekündigte Änderungen der technischen Daten des Geräts zum Zweck der Qualitätssteigerung sind vorbehalten.

―

Es werden nur die Modelle DH40E, DH48E und DH55E unterstützt.

RS232C IN

RS232C OUT

IR / AMBIENT

SENSOR IN

RGB / DVI / HDMI / AV /

COMPONENT

AUDIO IN

AUDIO OUT

SD CARD

USB

DVI /

MAGICINFO IN

RS232C IN

RS232C OUT

IR / AMBIENT SENSOR IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

AUDIO OUT

SD CARD

USB

DVI / MAGICINFO IN

DP IN

HDMI IN 1

RGB IN

DP OUT

Zur Verbindung mit MDC über einen RS232C‑Adapter.

Versorgt die externe Sensoreinheit mit Strom oder empfängt das Beleuchtungssensorsignal.

Nimmt Ton von einem PC über ein Audiokabel auf.

Anschließen an den Audioausgang eines externen Gerätes

Für den Anschluss einer SD‑Speicherkarte.

Zum Anschluss eines USB‑Speichergeräts.

DVI : Anschließen an ein externes Gerät mit Hilfe eines DVI‑ oder HDMI‑DVI‑Kabels.

MAGICINFO IN: Verwenden Sie zum Anschließen einer Netzwerkbox (separat erhältlich) das (spezielle) DP‑DVI‑Kabel.

Zum Anschluss eines PCs über ein DP‑Kabel.

Zum Anschluss eines Quellgeräts über ein HDMI‑Kabel.

Zum Anschluss eines Quellgeräts über ein D‑SUB‑Kabel.

Zum Anschluss eines anderen Geräts über ein DP‑Kabel.

DP IN

HDMI IN 1

RGB IN RJ45DP OUT

COMPONENT IN

OUT

AV IN / COMPONENT IN

IR OUT

RJ45

Zum Anschluss eines externen Geräts mit dem AV/Component‑Adapter.

Empfängt das Signal der Fernbedienung über die externe Sensoreinheit und gibt das Signal über LOOPOUT aus.

Zum Anschluss eines PCs über ein LAN‑Kabel.

Page 20

Plug In Module (separat erhältlich)

PIM‑Steckplatz

Schloss für den Diebstahlschutz

―

Durch das Schloss für den Diebstahlschutz können Sie das Gerät sogar im öffentlichen Bereich sicher

verwenden.

―

Die Form und Verriegelungsmethode des Schlosses hängen vom jeweiligen Hersteller ab.

Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

―

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den

Abbildungen gezeigten unterscheiden.

Schließen Sie zur Verwendung des Plug In Module ein Samsung PIM an (separat erhältlich).

Achten Sie beim Anschließen von Geräten anderer Hersteller darauf, dass das Gerät mit dem OPS‑ Standard (Open Pluggable Specification) kompatibel ist.

―

Informationen zum Anschluss eines Geräts finden Sie im Benutzerhandbuch des PIM.

―

Konfigurieren Sie für eine optimale Audioqualität die HDMI‑Audioeinstellungen über die Windows‑

Systemsteuerung auf dem OPS‑Gerät. Bei Produkten anderer Hersteller gilt dies nur für HDMI‑ kompatible Geräte.

―

Gehen Sie wie folgt vor, um die Tonausgabe des Produkts auf einem OPS‑Gerät, das HDMI nicht

unterstützt, zu aktivieren: Konfigurieren Sie in der Windows‑Systemsteuerung die analogen Audioeinstellungen, gehen Sie zu Plug In Module > Name bearb., und stellen Sie die Eingangsquelle auf PC, DVI PC oder DVI ein.

―

Nur die Modelle DM65E, DM75E und DHE werden unterstützt.

So schließen Sie die Verriegelung für den Diebstahlschutz ab:

Befestigen Sie das Kabel Ihrer Verriegelung für den Diebstahlschutz an einem schweren Objekt wie z.

B. einem Schreibtisch.

Führen Sie das eine Ende des Kabels durch die Schleife am anderen Ende.

Setzen Sie die Verriegelung in den Steckplatz des Schlosses für den Diebstahlschutz an der

Rückseite des Geräts ein.

Verriegeln Sie das Schloss.

Eine Verriegelung für den Diebstahlschutz ist gesondert erhältlich.

Informationen zur richtigen Anwendung des Diebstahlschutzes entnehmen Sie bitte der Bedienungsanleitung.

-Verriegelungen für den Diebstahlschutz können im Elektronikfachhandel oder online gekauft werden.

Page 21

Abstandslogo

Ziehen Sie nicht gewaltsam an dem Abstandslogo, weil es abreißen oder abbrechen könnte.

Page 22

Fernbedienung

DEL-/--

CH LIST

―

Wenn Sie andere Anzeigen im gleichen Bereich wie die Fernbedienung dieses Geräts verwenden, kann es passieren, dass die anderen Anzeigen versehentlich damit

bedient werden.

―

Wenn in der Abbildung unten zu einer Taste keine Beschreibung vorhanden ist, wird diese Taste vom Gerät nicht unterstützt.

Einschalten des Geräts.

Stellen Sie die Lautstärke ein.

Ändert die Eingangsquelle

Zeigen Sie das Bildschirmmenü an bzw. blenden

Sie es aus und wechseln Sie zurück zum

vorherigen Menü

.QZ

GHI

PRS

VOL

ABC

JKL

TUV

SYMBOL

MUTE

SOURCE

HOME

POWER

OFF

DEF

MNO

WXY

MagicInfo

Player I

Schalten Sie das Gerät aus.

Zifferntasten Eingeben des Kennworts im OSD‑Menü.

Schalten Sie den Ton stumm. Aktivieren des Tons: Drücken Sie MUTE

erneut oder drücken Sie die Tasten für die Lautstärkeregelung (+ VOL ‑).

Verwenden Sie diesen Hotkey zum direkten Zugriff auf MagicInfo. Dieser Hotkey ist verfügbar, wenn eine Netzwerkbox oder ein PIM (Plug In Module) angeschlossen wird.

Zu Startseite‑Starttaste

Die Funktionen der Fernbedienungstasten können sich je nach Gerät unterscheiden.

Page 23

Schnellzugriff auf häufig verwendete Funktionen

TOOLS INFO

Zeigen Sie Informationen zur aktuellen Eingangsquelle an.

Wechseln zum oberen, unteren, linken oder rechten Menü oder Anpassen der Einstellung einer Option.

Bestätigen einer Menüauswahl.

Wechseln Sie zurück zum vorherigen Menü

SET

IR control

UNSET

Aktiviert die Tastensperre‑Funktion.

Drücken Sie die Taste SET und geben Sie über

die Zifferntasten eine Geräte‑ID ein, wenn

mehrere Geräte über die Funktion Videowand

angeschlossen sind.

Sie können das Gerät mit der Fernbedienung steuern.

Mit dieser Taste können Sie einen mit der Taste

SET festgelegten Wert löschen. Sie können alle

angeschlossenen Geräte mit der Fernbedienung

steuern.

So legen Sie die Batterien in die Fernbedienung ein

DVI

HDMI

LOCK

EXITRETURN

Schließen Sie das aktuelle Menü.

Manuelle Auswahl der Eingangsquelle: PC, DVI,

HDMI oder DisplayPort.

―

Die DP‑Taste ist bei den DBE‑ und DM32E‑

Modellen nicht verfügbar.

Die Funktionen der

Verwendung im Modus Anynet+ und im Multimedia‑Modus.

Fernbedienungstasten können sich je nach Gerät unterscheiden.

Page 24

Anschließen mit einem IR-Stereokabel (separat erhältlich)

―

Die DBE‑ und DM32E‑Modelle unterstützen nicht den IR OUT‑Anschluss.

Der externe Umgebungssensor darf nur angeschlossen werden, wenn das Gerät ausgeschaltet ist. Schalten Sie das Gerät nun ein.

Steuern mehrerer Anzeigegeräte mithilfe der Fernsteuerung

•

Verbinden Sie den IR OUT SENSOR IN

•

Wenn die Fernsteuerung auf Gerät dieser sowohl von Gerät

―

Das Aussehen kann sich je nach Gerät unterscheiden.

‑Anschluss des anderen Geräts mit dem speziellen Stereokabel.

‑Anschluss des Geräts mit dem IR / AMBIENT

zeigt und einen Befehl sendet, wird

als auch von Gerät 2 empfangen.

1 2

IR OUT IR / AMBIENT

SENSOR IN

Mehrere Anzeigegeräte mithilfe eines externen Umgebungssensors (separat erhältlich) steuern

•

Wenn die Fernsteuerung auf Gerät Umgebungssensor angeschlossen ist) zeigt und einen Befehl sendet, wird

dieser sowohl von Gerät

―

Das Aussehen kann sich je nach Gerät unterscheiden.

(an dem der externe

als auch von Gerät 2 empfangen.

POWER

SOURCE

IR / AMBIENT SENSOR IN

1 2

IR OUT IR / AMBIENT

SENSOR IN

Page 25

Vor dem Aufstellen des Geräts (Installationshandbuch)

15 ˚

Um Verletzungen zu vermeiden, muss das Gerät gemäß den Installationsanweisungen fest mit dem Boden/der Wand verbunden werden.

•

Stellen Sie sicher, dass die Wandbefestigung von einem zugelassenen Installateur angebracht wird.

•

Andernfalls könnte das Gerät herunterfallen und Verletzungen verursachen.

•

Bringen Sie ausschließlich die angegebene Wandbefestigung an.

Kippwinkel und Drehung

―

Wenden Sie sich für weitere Einzelheiten an das Samsung‑Kundendienscenter.

•

Das Gerät kann bis zu einem Winkel von 15

•

Um das Gerät vertikal (im Hochformat) zu verwenden, drehen Sie es im Uhrzeigersinn, so dass die LED nach unten weist.

gegenüber der senkrechten Wandfläche gekippt werden.

Lüftung

Montage an einer senkrechten Wand

Abbildung 1.1 Ansicht von der Seite

A Mindestens 40 mm

B Umgebungstemperatur: Unter 35

•

Wenn Sie das Gerät an einer senkrechten Wand montieren, lassen Sie mindestens 40mm Abstand zwischen dem Gerät und der Wandfläche, damit eine ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35

Page 26

Abbildung 1.3 Ansicht von der Seite

Montage an einer unregelmäßigen Wandfläche

―

Wenden Sie sich für weitere Einzelheiten an das Samsung‑Kundendienscenter.

Abbildung 1.2 Ansicht von der Seite

D D

Draufsicht

A Mindestens 40 mm

B Mindestens 70 mm

C Mindestens 50mm

D Mindestens 50mm

E Umgebungstemperatur: Unter 35

―

Wenn Sie das Gerät an einer unregelmäßigen Wandfläche montieren, lassen Sie mindestens soviel Raum zwischen dem

Gerät und der Wandfläche, wie oben angegeben ist, damit ausreichende Belüftung gewährleistet ist, und stellen Sie sicher, dass die Umgebungstemperatur stets unterhalb von 35

C liegt.

Page 27

Abmessungen

Modellname

3 4

Maßeinheit: mm

DB32E / DM32E 721,4 700,4 394,8 420,3 49,9

DB40E / DM40E 906,6 887,6 500,2 524,7 49,9

DB48E / DM48E 1075,1 1056,1 594,9 619,4 49,9

DB55E / DM55E 1230,6 1211,6 682,4 706,9 49,9

DM65E 1467,4 1431,4 806,5 848,0 56,2

DM75E 1676,2 1652,2 930,2 959,5 88,4

(57,7 ohne Griff )

DH40E 913,2 886,6 499,2 531,3 52,4

DH48E 1081,7 1055,1 593,9 626 52,4

DH55E 1237,2 1210,6 681,4 713,5 52,4

―

Die Zeichnungen sind nicht immer maßstabsgetreu. Einige Abmessungen können ohne vorherige Ankündigung geändert

werden. Berücksichtigen Sie die Abmessungen vor dem Aufbau des Geräts. Keine Haftung für typographische oder Druckfehler.

Page 28

Buchsenabdeckung verwenden

DB40E / DB48E / DB55E / DM40E / DM48E / DM55E / DH40E / DH48E / DH55E

―

Die DM65E‑ und DM75E‑Modelle werden nicht unterstützt.

Montieren Sie die Buchsenabdeckung, um den Diebstahl der SD‑Speicherkarte oder anderer USB‑Geräte zu verhindern.

―

Die folgenden Abbildungen dienen nur als Referenz. Reale Situationen können sich von den in den Abbildungen gezeigten unterscheiden.

―

Bei Verwendung eines DVI‑Kabels müssen Sie zuerst die Seite der Buchsenabdeckung abschneiden.

―

Die Größe des Ausschnitts in der Buchsenabdeckung richtet sich nach der Größe des DVI‑Kabels.

Page 29

Montieren der Wandhalterung

Vorbereitende Arbeiten

Verwenden Sie den Halter‑Ring (1), um die Wandhalterung eines anderen Herstellers zu montieren.

―

Es werden nur DM65E, DM75E‑Modelle unterstützt.

Montieren der Wandhalterung

Mit dem Wandhalterungskit (separat erhältlich) können Sie das Gerät an der Wand montieren.

Detaillierte Informationen zur Montage der Wandhalterung finden Sie in der Gebrauchsanweisung der Wandhalterung.

Wir empfehlen Ihnen, die Montage der Wandhalterung von einem Handwerker durchführen zu lassen.

Samsung Electronics ist nicht verantwortlich für jegliche Schäden am Gerät oder Verletzungen von Ihnen oder anderen Personen, wenn Sie die Wandhalterung selbst montieren.

Page 30

Spezikationen des Wandhalterungskits (VESA)

―

Montieren Sie die Wandhalterung an einer massiven senkrechten Wand. Wenn

Sie die Wandhalterung an einer Wand aus einem Material wie z.B. Gipskarton montieren möchten, wenden Sie sich bitte an einen Fachhändler, um zusätzliche Informationen zu erhalten.

Wenn Sie das Gerät an einer schrägen Wand montieren, kann es herunterfallen und zu schweren Verletzungen führen.

•Samsung‑Wandhalterungskits enthalten eine detaillierte Montageanleitung und alle für die Montage benötigten Teile.

•Verwenden Sie keine Schrauben, die länger als die Standardlänge sind oder nicht der VESA‑Standardspezifikation für Schrauben entsprechen. Zu lange Schrauben können zu Schäden im Inneren des Geräts führen.

•Bei Wandhalterungen, die nicht den VESA‑Standard für Schrauben einhalten, kann die Länge der Schrauben je nach Wandbefestigungsspezifikationen variieren.

•

Ziehen Sie die Schrauben nicht zu fest an. Andernfalls könnte das Produkt beschädigt werden oder herunterfallen und Verletzungen verursachen. Samsung haftet nicht für diese Art von Unfällen.

•Samsung haftet nicht für Produkt‑ oder Personenschäden, wenn eine Nicht‑VESA‑ oder nicht spezifizierte Wandhalterung verwendet wird oder der Endverbraucher nicht die Montageanweisungen des Produkts befolgt.

•

Montieren Sie das Gerät nicht mit einer Neigung von mehr als 15°.

•

Grundsätzlich muss das Gerät von zwei Personen an der Wand befestigt werden.

•

Die Standardabmessungen für Wandmontagekits finden Sie in der Tabelle unten.

Maßeinheit: mm

Modellname VESA-

Standardschraube Menge Schraubenlochmaße (A * B) in mm

DB32E / DB40E / DM32E / DM40E / DH40E

DB48E / DB55E / DM48E / DM55E / DM65E / DM75E / DH48E / DH55E

―

Montieren Sie das Wandmontagekit nicht, während das Gerät eingeschaltet ist. Dies könnte zu Verletzungen durch

Stromschlag führen.

200 × 200

M8 / L14 ~ 16 4

400 × 400

Page 31

Fernbedienung (RS232C)

Kabelanschluss

RS232C-Kabel

•

Stiftbelegung

1 2 3 4 5

Schnittstelle

Stift

Bitrate

Datenbits

Parität

Stoppbits

Übertragungssteuerung

Maximale Länge:

RS232C (9‑polig)

TxD (Nr.2), RxD (Nr.3), GND (Nr.5)

9600 Bit/s

8 Bit

Keine

1 Bit

Keine

15 m (nur mit Abschirmung)

6 7 8 9

Stift Signal

Datenträgersignal erkennen

Empfangene Daten

Gesendete Daten

Datenanschluss vorbereiten

Signalmasse

Datenansatz vorbereiten

Anforderung senden

Sendefreigabe

Rufton

Page 32

•RS232C‑Kabel Anschluss: D‑Sub (9‑polig)‑auf‑Stereo‑Kabel

-P1-

-P1- -P1- -P2- -P2-

3 2 1

-P2-

LAN-Kabel

•

Stiftbelegung

1 2 3 4 5 6 7 8

Dose Rx

Gnd

-------->

<--------

----------

Gnd

STEREO-

STECKER

(3,5ø)

Pin-Nr. Standardfarbe Signal

1 Weiß und orange TX+

2 Orange

3 Weiß und grün RX+

4 Blau NC

5 Weiß und blau NC

6 Grün

7 Weiß und braun NC

8 Braun NC

TX‑

RX‑

Page 33

•

Anschluss: RJ45

Direktes LAN-Kabel (PC zu HUB)

Gekreuztes LAN-Kabel (PC zu PC)

HUB

P1P2

RJ45 RJ45 MDC

Signal

TX+

TX‑

RX+

RX‑

P1 P2 Signal

1 <‑‑‑‑‑‑‑‑> 1 TX+

2 <‑‑‑‑‑‑‑‑> 2 TX‑

3 <‑‑‑‑‑‑‑‑> 3 RX+

6 <‑‑‑‑‑‑‑‑> 6 RX‑

Signal

TX+

TX‑

RX+

RX‑

RJ45

P1 P2

P1 P2 Signal

1 <‑‑‑‑‑‑‑‑> 3 RX+

2 <‑‑‑‑‑‑‑‑> 6 RX‑

3 <‑‑‑‑‑‑‑‑> 1 TX+

6 <‑‑‑‑‑‑‑‑> 2 TX‑

Page 34

Anschluss

―

Stellen Sie sicher, dass Sie die Adapter jeweils an die richtigen RS232C IN‑ oder OUT‑Anschlüsse am

Gerät anschließen.

•

Anschluss 1

•

Anschluss 2

RJ45 RJ45

RS232C

IN OUT

RS232C

IN OUT

RS232C

IN OUT

RS232C

IN OUT

•

Anschluss 3

RS232C

RJ45 RS232C

OUT

IN OUT

RS232C

IN OUT

RS232C

IN OUT

Page 35

Steuercodes

Nein. Befehlstyp Befehl Wertebereich

Anzeigen des Steuerstatus (Befehl: Get control)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA Befehlstyp 0

Steuerung (Befehl: Set control)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA Befehlstyp 1 Wert

Befehl

Nein. Befehlstyp Befehl Wertebereich

Steuerung – Stromversorgung 0x11 0~1

Steuerung – Lautstärke 0x12 0~100

Steuerung – Eingangsquelle 0x14 ‑

Steuerung – Bildschirmmodus 0x18 ‑

•

Die gesammte Datenübertragung erfolgt hexadezimal. Die Prüfsumme wird durch Addieren aller Werte außer dem Vorspann berechnet. Wenn die Prüfsumme, wie nachfolgend gezeigt, mehr als 2 Stellen lang ist (11+FF+01+01=112), wird die erste Stelle gelöscht.

Beispiel: Einschalten & ID=0

Vorspann Befehl ID Datenlänge Daten 1 Prüfsumme

0xAA 0x11 1 "Power"

Vorspann Befehl ID Datenlänge Daten 1 12

0xAA 0x11 1 1

•

Um alle mit einem seriellen Kabel verbundenen Geräte unabhängig von ihrer ID simultan zu steuern, stellen Sie die ID "0xFE" ein und senden Sie die Befehle. Die Befehle werden von jedem Gerät ausgeführt, aber es gibt keine Bestätigung mit ACK.

Videowand EIN 0x84 0~1

Videowand‑Benutzersteuerung 0x89 ‑

Steuerung der Bildschirmgröße 0x19 0~255

Steuerung – PIP Ein/Aus 0x3C 0~1

Steuerung – Automatische Einstellung (nur PC und BNC)

Steuerung – Videowandmodus 0x5C 0~1

Sicherheitsverriegelung 0x5D 0~1

0x3D 0

Page 36

Steuerung – Stromversorgung

Steuerung – Lautstärke

•

Funktion Ein Gerät kann mithilfe eines PCs ein‑ und ausgeschaltet werden.

•

Anzeigen des Netzstatus (Get Power ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x11 0

•Ein‑/Ausschalten der Stromversorgung (Set Power ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x11 1 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

1: Strom EIN

0: Strom AUS

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x11 "Power"

"Power": Der Netzparameter, der an einem Gerät eingestellt werden soll.

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

r‑CMD Wert1 Prüfsumme

•

Funktion Die Lautstärke eines Geräts kann mithilfe eines PCs eingestellt werden.

•

Anzeigen der aktuellen Lautstärke (Get Volume Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x12 0

•

Einstellen der Lautstärke (Set Volume)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x12 1 "Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0‑100)

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x12 "Volume"

"Volume": Der Parameter für die Lautstärke, die an einem Gerät eingestellt werden soll. (0‑100)

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘N’ 0x12 "ERR"

r‑CMD Wert1 Prüfsumme

0xAA 0xFF 3 ‘N’ 0x11 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist

Page 37

Steuerung – Eingangsquelle

•

Funktion Die Signalquelle eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

•

Anzeigen der aktuellen Signalquelle (Get Input Source Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x14 0

•

Einstellen der Signalquelle (Set Input Source)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x14 1 "Input Source"

0x24 HDMI2_PC

0x25 Bildschirmanschluss

―

DVI_video, HDMI1_PC und HDMI2_PC können im Set‑Befehl nicht verwendet werden. Sie reagieren

nur auf Get‑Befehle.

―

Dieses Modell unterstützt keine HDMI1‑, HDMI1_PC‑, HDMI2‑ und HDMI2_PC‑Anschlüsse.

―

MagicInfo ist nur bei Modellen mit der MagicInfo

―

HF (TV) und DTV sind nur bei Modellen verfügbar, die einen Fernseherempfänger beinhalten.

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

‑Funktion verfügbar.

r‑CMD Wert1 Prüfsumme Keine Bestätigung

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

0x14 PC

0x18 DVI

0x0C Eingangsquelle

0x08 Component

0x20 MagicInfo

0x1F DVI_video

0x30 HF(TV)

0x40 DTV

0x21 HDMI1

0x22 HDMI1_PC

0x23 HDMI2

0xAA 0xFF 3 ‘A’ 0x14 "Input

Source"

"Input Source": Der Parameter für die Eingangsquelle, die an einem Monitor eingestellt werden soll.

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘N’ 0x14 "ERR"

r‑CMD Wert1 Prüfsumme

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist

Page 38

Steuerung – Bildschirmmodus

•

Funktion Der Anzeigemodus eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

Der Anzeigemodus kann nicht gesteuert werden, wenn die Videowand

―

Dieses Steuerelement steht nur bei Modellen mit Fernsehfunktion zur Verfügung.

•

Anzeigen des Bildschirmstatus (Get Screen Mode Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x18 0

•

Einsellen des Bildformats (Set Picture Size)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x18 1 "Screen

Mode"

‑Funktion aktiviert ist.

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘N’ 0x18 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

r‑CMD Wert1 Prüfsumme

Steuerung der Bildschirmgröße

•

Funktion Die Bildschirmgröße eines Fernsehers/Monitors kann mithilfe eines PCs geändert werden.

•

Anzeigen des Bildschirmformats (Get Screen Size Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x19 0

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

0x01 16 : 9

0x04 Zoom

0x31 Breitenzoom

0x0B 4 : 3

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x18 "Screen

"Screen Mode": Ein Parameter, mit dem der Status eines Geräts eingestellt wird

r‑CMD Wert1 Prüfsumme

Mode"

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x19 "Screen

"Screen Size": Bildschirmgröße des Fernsehers/Monitors (Bereich: 0 – 255, Einheit: Zoll)

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘N’ 0x19 "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

r‑CMD Wert1 Prüfsumme

Size"

r‑CMD Wert1 Prüfsumme

Page 39

Steuerung – PIP Ein/Aus

Steuerung – Automatische Einstellung (nur PC und BNC)

•

Funktion Der PIP‑Modus des Fernsehers/Monitors kann mithilfe eines PCs aktiviert bzw. deaktiviert werden.

―

Verfügbar nur in Modellen mit PIP‑Funktion.

―

Der Modus kann nicht gesteuert werden, wenn die Videowand‑Funktion aktiviert (Ein) ist.

―

Diese Funktion ist in MagicInfo nicht verfügbar.

•Anzeigen des PIP‑Aktivierungsstatus (Get the PIP ON / OFF Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x3C 0

•Aktivieren/Deaktiviern des PIP‑Modus (Set PIP ON / OFF)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x3C 1 "PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP‑Modus eines Geräts

1: PIP Ein

0: PIP AUS

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x3C "PIP"

"PIP": Ein Parameter zum Aktivieren/Deaktivieren des PIP‑Modus eines Geräts

•

Keine Bestätigung

r‑CMD Wert1 Prüfsumme

•

Funktion Automatische Einstellung der PC‑Systemanzeige mit Hilfe eines PCs.

•

Anzeigen des Status der Funktion für automatische Einstellung (Get Auto Adjustment Status) Keine

•

Einstellen der automatischen Einstellung (Set Auto Adjustment)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x3D 1 "Auto

Adjustment"

"Auto Adjustment" : 0x00 (immer)

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x3D "Auto

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x3D "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

r‑CMD Wert1 Prüfsumme

Adjustment"

r‑CMD Wert1 Prüfsumme

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x3C "PIP"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

r‑CMD Wert1 Prüfsumme

Page 40

Steuerung des Videowandmodus

Sicherheitsverriegelung

•

Funktion

Videowand Dieser Modus kann auf einem Gerät mithilfe eines PCs aktiviert werden.

Diese Steuerung ist nur bei einem Gerät verfügbar, auf dem Videowand aktiviert ist.

•

Anzeigen des Videowandmodus (Get Video Wall Mode)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5C 0

•

Einstellen der Videowand (Set Video Wall Mode)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5C 1 "Video Wall Mode"

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall‑Modus auf einem Gerät

1: Vollbild

0: Natürlich

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x5C "Video Wall

"Video Wall Mode": Ein Parameter zum Aktivieren des Video Wall‑Modus auf einem Gerät

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x5C "ERR"

r‑CMD Wert1 Prüfsumme

Mode"

r‑CMD Wert1 Prüfsumme

•

Funktion Zum Aktivieren/Deaktivieren der Sicherheitssperre eines Geräts kann ein PC verwendet werden.

Dieses Steuerelement ist verfügbar, egal ob die Stromversorgung ausgeschaltet ist oder nicht.

•

Anzeigen des Status der Tastensperre (Get Safety Lock Status)

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x5D 0

•

Aktivieren/Deaktivieren der Tastensperre (Set Safety Lock Enable / Disable)

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x5D 1 "Safety Lock"

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

1: EIN

0: AUS

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x5D "Safety

"Safety Lock": Der Parameter für die Tastensperre, die am Gerät eingestellt werden soll

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘N’ 0x5D "ERR"

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

r‑CMD Wert1 Prüfsumme

Lock"

r‑CMD Wert1 Prüfsumme

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Page 41

Videowand EIN

•

Funktion Der PC schaltet die Videowand EIN bzw. AUS.

•Videowand‑Einschaltstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘N’ 0x84 ERR

r‑CMD Wert1 Prüfsumme

0xAA 0x84 0

•Videowand ein‑ bzw. ausschalten

Vorspann Befehl ID Datenlänge Daten Prüfsumme

0xAA 0x84 1 V.Wall_On

•V.Wall_On : Am Gerät einzustellender Videowand‑Code

1: Videowand EIN

0: Videowand AUS

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

Keine Bestätigung

0xAA 0xFF 3 ‘A’ 0x84 V.Wall_

V.Wall_On : Wie oben

r‑CMD Wert1 Prüfsumme

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Videowand-Benutzersteuerung

•

Funktion Der PC schaltet die Videowand ein bzw. aus.

•

Videowandstatus abrufen

Vorspann Befehl ID Datenlänge Prüfsumme

0xAA 0x89 0

•

Videowand einstellen

Vorspann Befehl ID Datenlänge Wert1 Wert2 Prüfsumme

0xAA 0x89 2 Wall_Div Wall_SNo

Wall_Div: Am Gerät einzustellender Videowand‑Teilercode

Page 42

10x10-Videowandmodell

Aus

1 2 3 4 5 6 7 8 9 10 11 12 13 14

0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00 0x00

0x11 0x12 0x13 0x14 0x15 0x16 0x17 0x18 0x19 0x1A 0x1B 0x1C 0x1D 0x1E

0x21 0x22 0x23 0x24 0x25 0x26 0x27 0x28 0x29 0x2A 0x2B 0x2C 0x2D 0x2E

0x31 0x32 0x33 0x34 0x35 0x36 0x37 0x38 0x39 0x3A 0x3B 0x3C 0x3D 0x3E

0x41 0x42 0x43 0x44 0x45 0x46 0x47 0x48 0x49 0x4A 0x4B 0x4C 0x4D 0x4E

0x51 0x52 0x53 0x54 0x55 0x56 0x57 0x58 0x59 0x5A 0x5B 0x5C 0x5D 0x5E

0x61 0x62 0x63 0x64 0x65 0x66 0x67 0x68 0x69 0x6A 0x6B 0x6C 0x6D 0x6E

0x71 0x72 0x73 0x74 0x75 0x76 0x77 0x78 0x79 0x7A 0x7B 0x7C 0x7D 0x7E

0x81 0x82 0x83 0x84 0x85 0x86 0x87 0x88 0x89 0x8A 0x8B 0x8C N/A N/A

0x91 0x92 0x93 0x94 0x95 0x96 0x97 0x98 0x99 0x9A 0x9B N/A N/A N/A

0xA1 0xA2 0xA3 0xA4 0xA5 0xA6 0xA7 0xA8 0xA9 0xAA N/A N/A N/A N/A

0xB1 0xB2 0xB3 0xB4 0xB5 0xB6 0xB7 0xB8 0xB9 N/A N/A N/A N/A N/A

0x00

0x1F

0x2F

0x3F

0x4F

0x5F

0x6F

N/A

0xC1 0xC2 0xC3 0xC4 0xC5 0xC6 0xC7 0xC8 N/A N/A N/A N/A N/A N/A

0xD1 0xD2 0xD3 0xD4 0xD5 0xD6 0xD7 N/A N/A N/A N/A N/A N/A N/A

0xE1 0xE2 0xE3 0xE4 0xE5 0xE6 0xE7 N/A N/A N/A N/A N/A N/A N/A

0xF1 0xF2 0xF3 0xF4 0xF5 0xF6 N/A N/A N/A N/A N/A N/A N/A N/A

N/A

Page 43

Wall_SNo : Am Gerät einzustellender Produktnummer‑Code

10x10-Videowandmodell: ( 1 ~ 100)

Nummer einstellen

1 0x01

2 0x02

... ...

99 0x63

100 0x64

•

Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

0xAA 0xFF 4 ‘A’ 0x89 Wall_Div Wall_SNo

•

Keine Bestätigung

Vorspann Befehl ID Datenlänge Bestätigung/

0xAA 0xFF 3 ‘N’ 0x89 ERR

Daten

r‑CMD Wert1 Wert2 Prüfsumme Keine Bestätigung

r‑CMD Wert1 Prüfsumme Keine Bestätigung

"ERR" : Dieser Code zeigt an, welcher Fehler aufgetreten ist.

Page 44

Kapitel 03

Anschließen und Verwenden eines externen Geräts

Vor dem Anschließen

Vorbereitungen vor dem Anschließen

―

Lesen Sie vor dem Anschließen eines externen Geräts das jeweilige Benutzerhandbuch.

Die Anzahl und die Position der Anschlüsse an den externen Geräten ist modellabhängig.

―

Schließen Sie das Netzkabel nicht an, bevor alle Anschlüsse durchgeführt wurden.

Wenn Sie das Netzkabel anschließen, während Sie die Anschlüsse durchführen, wird das Gerät möglicherweise beschädigt.

―

Schließen Sie die Tonanschlüsse korrekt an: links = weiß und rechts = rot.

―

Überprüfen Sie auf der Rückseite des Geräts die gewünschten Anschlüsse.

Anschließen an einen PC

•

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

•

Sie können den PC auf vielerlei Weise an das Gerät anschließen. Wählen Sie für Ihren Computer geeignete Anschlussmethode.

―

Die Anschlussteile können je nach Produkt unterschiedlich sein.

Anschließen mit einem D-SUB-Kabel (analog)

RGB IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Page 45

Anschließen mit einem DVI-Kabel (digital)

DVI / MAGICINFO IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

DVI / MAGICINFO IN

HDMI

―

Sie können den DVI‑Anschluss am Produkt mit einem DVI‑HDMI‑Adapter als HDMI‑Anschluss

verwenden.

Anschließen mit einem HDMI-DVI-Kabel

Nachdem Sie einen Computer mit einem HDMI‑DVI‑Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Computer zu ermöglichen:

•

Ton → HDMI Ton auf PC(DVI) einstellen

•

Bild → jeden Bildschirmmodus unter Bildmodus auf Tex t einstellen

•

System → Allgemein → HDMI-Hotplug auf Aus einstellen

HDMI IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Page 46

Anschließen mit einem HDMI-Kabel

Anschließen mit einem DP-Kabel

HDMI IN

DP IN

•

Vorsichtsmaßnahmen bei Verwendung von DP

―

Um die Standby‑Leistungskapazität zu erhöhen, beendet das Gerät die DP‑Kommunikation, wenn

es ausgeschaltet wird oder in den Energiesparmodus wechselt. Wenn das Gerät während der Verwendung von zwei Monitoren ausgeschaltet wird oder in

den Energiesparmodus geht, können Änderungen der Monitoreinstellungen nicht aktualisiert werden. Die Bildschirmausgabe ist daher möglicherweise nicht wie gewünscht.

Wenn dieses Problem auftritt, stellen Sie vor Verwendung des Geräts Max. Energiesparen auf

Aus ein.

―

Einige Grafikkarten, die den DP‑Standard nicht einhalten, verhindern möglicherweise, dass der

Windows‑Start‑/BIOS‑Bildschirm angezeigt wird, wenn sich das Gerät im Energiesparmodus befindet. Stellen Sie in diesem Fall sicher, dass Sie das Gerät einschalten, bevor Sie den PC einschalten.

―

Der Display Port (DP IN

Normen. Bei Verwendung eines DP‑Kabels, das nicht die VESA‑Normen erfüllt, funktioniert das Gerät möglicherweise nicht richtig. Samsung Electronics haftet nicht für Probleme bei der Verwendung eines Kabels, das nicht diese Normen einhält.

Verwenden Sie nur ein DP‑Kabel, das in den VESA‑Normen spezifiziert ist.

―

Die DBE‑ und DM32E‑Modelle werden nicht unterstützt.

)‑Anschluss und das mitgelieferte DP‑Kabel entsprechen den VESA‑

Page 47

Anschließen eines externen Monitors

•

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

―

Die Anschlussteile können je nach Produkt unterschiedlich sein.

―

Der DP OUT

―

Wenn Sie Inhalte mit Wdg.-Ger. (MagicInfo S) auf dem Startbildschirm wiedergeben, wird Loopout nur für Bilder unterstützt. Die Funktion wird für Stimmen nicht unterstützt.

―

Die DBE‑ und DM32E‑Modelle werden nicht unterstützt.

‑Anschluss ist nur verfügbar, wenn die Eingangsquelle PC, DVI, HDMI (PC angeschlossen), DisplayPort, MagicInfo oder MagicInfo S ist.

DP IN

RGB IN

DVI / MAGICINFO IN

HDMI IN

DP INDP OUT

Page 48

Anschließen an ein Videogerät

•

Schließen Sie das Netzkabel nicht an, bevor nicht alle anderen Kabel angeschlossen sind. Vor dem Anschließen des Netzkabels müssen Sie ein externes Gerät anschließen.

•

Sie können das Videogerät über ein Kabel anschließen.

―

Die Anschlussteile können je nach Produkt unterschiedlich sein.

―

Drücken Sie die Taste SOURCE auf der Fernbedienung, um die Quelle zu ändern.

Anschließen mit einem AV-Kabel

AV IN / COMPONENT IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Anschließen mit dem Component-Kabel

AV IN / COMPONENT IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Page 49

Anschließen mit einem HDMI-DVI-Kabel

HDMI

DVI / MAGICINFO IN

―

Es erfolgt keine Tonausgabe, wenn das Gerät über ein HDMI/DVI‑Kabel an das Videogerät angeschlossen ist. Verbinden Sie deshalb zusätzlich die Audioanschlüsse des Geräts über ein Audiokabel mit denen des

Videogeräts.

―

Nachdem Sie ein Videogerät mit einem HDMI‑DVI‑Kabel am Gerät angeschlossen haben, müssen Sie sicherstellen, dass die Einstellungen wie unten gezeigt konfiguriert sind, um Video und Audio vom Videogerät

zu ermöglichen: Sie können den DVI‑Anschluss am Produkt mit einem DVI‑HDMI‑Adapter als HDMI‑Anschluss verwenden.

―

Ton → HDMI Ton auf AV(HDMI) einstellen

―

Bild → jeden Bildschirmmodus unter Bildmodus auf Video/Bild einstellen

―

System → Allgemein → HDMI-Hotplug auf Ein einstellen

―

Die unterstützten Auflösungen sind 1080p (50/60 Hz), 720p (50/60 Hz), 480p und 576p.

HDMI IN

RGB / DVI / HDMI / AV / COMPONENT AUDIO IN

Page 50

Anschließen mit einem HDMI-Kabel

Mit einem HDMI-Kabel oder HDMI-DVI-Kabel (bis zu 1080p)

•Für eine bessere Bild‑ und Tonqualität sollten Sie digitale Geräte über ein HDMI‑Kabel anschließen.

•Ein HDMI‑Kabel unterstützt digitale Video‑ und Audiosignale und benötigt kein Audiokabel.

-Verwenden Sie HDMI‑/DVI‑ und Audiokabel, um das Gerät mit einem digitalen Gerät zu verbinden, das keinen HDMI‑Ausgang hat.

•

Das Bild wird möglicherweise nicht normal angezeigt (falls überhaupt) oder Audio funktioniert nicht, wenn ein externes Gerät, das eine ältere Version des HDMI‑Modus verwendet, am Gerät angeschlossen wird.

Wenn ein solches Problem auftritt, fragen Sie den Hersteller des externen Geräts nach der HDMI‑ Version und fordern ggf. ein Upgrade an.

•Verwenden Sie ausschließlich ein HDMI‑Kabel mit einem Durchmesser von maximal 14 mm.

•Verwenden Sie ein zertifiziertes HDMI‑Kabel. Andernfalls wird möglicherweise kein Bild angezeigt oder es tritt ein Verbindungsfehler auf.

•Ein normales High‑Speed‑HDMI‑ oder ein HDMI‑Kabel mit Ethernet wird empfohlen. Dieses Gerät unterstützt nicht die Ethernet‑Funktion über HDMI.

Anschließen an ein Audiosystem

―

Die Anschlussteile können je nach Produkt unterschiedlich sein.

AUDIO OUT

HDMI IN

Page 51

Anschließen des LAN-Kabels

―

Die Anschlussteile können je nach Produkt unterschiedlich sein.

RJ45

•Verwenden Sie ein Cat7‑Kabel (STP*‑Typ) für die Verbindung. * Abgeschirmtes verdrilltes Kabel (Shielded Twisted Pair).

Page 52

Ändern der Eingangsquelle

Quelle

SOURCE → Quelle

Quelle ermöglicht die Auswahl einer Vielzahl von externen Geräten und die Änderung ihrer Namen.

Sie können den Bildschirm eines an das Gerät angeschlossenen externen Geräts anzeigen. Wählen Sie ein externes Gerät aus dem Menü „Quellen“ aus, um dessen Bildschirm anzuzeigen.

―

Die Eingangsquelle kann auch geändert werden, indem Sie auf der Fernbedienung die Taste SOURCE drücken.

―

Der Bildschirm wird möglicherweise nicht korrekt angezeigt, wenn Sie ein falsches externes Gerät ausgewählt haben.

―

Zur Anzeige von ausführlichen Informationen über angeschlossene Geräte drücken Sie die Taste TOOLS auf der Seite

Quelle.

Quelle

MagicInfo S

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Mit der MagicIWB S Touchscreen‑Monitor wiedergeben. Gestalten Sie Ihre Meetings und Konferenzen mit dieser Software lebendiger. Zur Verwendung von MagicIWB S müssen Sie einen Touch‑Schutz erwerben und am Monitor anbringen. Touch‑Schutze sind separat erhältlich. Weitere Informationen finden Sie in der Bedienungsanleitung des Touch‑Schutzes.

Die MagicIWB S‑Bedienungsanleitung kann von http://www.samsung.com/displaysolutions heruntergeladen werden.

MagicIWB S

Um zu “Optionen” zu wechseln, drücken Sie die Eingabetaste und halten Sie sie gedrückt.

HDMI ComponentAV

‑Software können Sie eine Vielzahl von Inhalten auf einem großen

Name bearb.

SOURCE → Quelle → TOOLS → Name bearb. → ENTER E

Sie können den Namen eines angeschlossenen externen Geräts ändern.

―

In der Liste können die folgenden externen Geräte aufgeführt sein. Quelle Geräte in der Liste können je nach ausgewählter

Quelle unterschiedlich sein.

PC / Kabel-STB / Sat-STB / PVR-STB / Spiel / Blu-ray / DVD / VCR / AV-Receiver / Camcorder / DVI PC / DVI-Geräte / TV / IPTV / HD DVD / DMA

Information

SOURCE → Quelle → TOOLS → Information → ENTER E

Sie können detaillierte Informationen zum ausgewählten externen Gerät anzeigen.

Page 53

Kapitel 04

Verwenden von MDC

MDC (Multiple Display Control) ist eine Anwendung, mit der Sie problemlos mehrere Anzeigegeräte gleichzeitig über einen PC steuern können.

‑Informationen zur Verwendung des Programms MDC finden Sie nach der Installation in der Hilfe. Das Programm MDC ist auf der Website erhältlich.

Überprüfen Sie im Bildschirm „Ready to Install the Program“, ob der Pfad des gewünschten

Installieren und Deinstallieren des Programms MDC

Installieren

Verzeichnisses korrekt ist, und klicken Sie auf „Install“.

Der Fortschritt des Installationsprozesses wird angezeigt.

Klicken Sie im Bildschirm „InstallShield Wizard Complete“ auf „Finish“.

―

Die Installation von MDC kann durch die Grafikkarte, dem Motherboard und den

Netzwerkbedingungen beeinträchtigt werden.

Klicken Sie auf das MDC Unified‑Installationsprogramm.

Wählen Sie eine Sprache für die Installation aus. Klicken Sie anschließend auf „OK“.

Klicken Sie auf „Next“, wenn der „Welcome to the InstallShield Wizard for MDC_Unified“‑

Bildschirm angezeigt wird.

Wählen Sie im Bildschirm „License Agreement“

„I accept the terms in the license agreement“ aus, und klicken Sie auf „Next“.

Füllen Sie im Bildschirm „Customer Information“ alle Informationsfelder aus, und klicken Sie auf

„Next“.

Wählen Sie im Bildschirm „Destination Folder“ den Pfad des Verzeichnisses aus, in dem Sie das

Programm installieren möchten, und klicken Sie auf „Next“.

―

Wenn Sie den Pfad des gewünschten Verzeichnisses nicht angeben, wird das Programm im

Standardverzeichnis installiert.

―

Wählen Sie „Launch MDC Unified“ aus, und klicken Sie auf „Finish“, um MDC sofort

auszuführen.

Nach der Installation wird auf dem Desktop das MDC Unified‑Verknüpfungssymbol erstellt.

―

Das MDC‑Ausführungssymbol wird je nach Betriebssystem oder den technischen Daten des

Geräts möglicherweise nicht angezeigt.

―

Drücken Sie die F5‑Taste, wenn das Ausführungssymbol nicht angezeigt wird.

Deinstallieren

Wählen Sie im Startmenü Einstellungen > Systemsteuerung aus, und doppelklicken Sie auf

Software.

Wählen Sie MDC Unified aus der Liste aus und klicken Sie auf Ändern/Entfernen.

Page 54

Verbinden mit MDC

Verwenden von MDC über RS-232C (Standard zur seriellen Datenübertragung)

Die seriellen Anschlüsse an PC und Bildschirm müssen über ein serielles RS‑232C‑Kabel verbunden sein.

Monitor 1

RS232C IN RS232C OUT

Monitor 2

Computer

Page 55

Verwenden von MDC über Ethernet

Geben Sie die IP‑Adresse des primären Anzeigegeräts ein, und verbinden Sie es mit dem PC. Anzeigegeräte können mithilfe eines LAN‑Kabels miteinander verbunden werden.

Verbinden über ein direktes LAN-Kabel

―

Mehrere Geräte können über den RJ45

RJ45

‑Port am Gerät und über die LAN‑Ports am Hub angeschlossen werden.

Computer

HUB

Monitor 1

Monitor 2

Page 56

Verbinden über ein gekreuztes LAN-Kabel

―

Mehrere Geräte können am RS232C IN/OUT‑Anschluss des Geräts angeschlossen werden.

Monitor 1

RS232C OUTRJ45

Monitor 2

Computer

Page 57

Kapitel 05

Home-Funktion

Dieses Programm finden Sie unter Unterstützung → Zu Startseite.

Kann mit der Taste HOME auf der Fernbedienung aufgerufen werden.

Wdg.-Ger.

HOME → Wdg.-Ger. →ENTER E

Wdg.‑Ger.

Geben Sie eine Vielzahl von Inhalten wie geplante Sender, Vorlagen oder Dateien wieder.

Zeitplan Vorlage

―

Um das Programm Wdg.-Ger. zu nutzen, stellen Sie Abspielen mit auf MagicInfo in System ein.

Sie können unterschiedliche Inhalte wie beispielsweise Sender mit zugewiesenen Zeitplänen, Vorlagen oder Dateien wiedergeben.

Mit den folgenden Methoden können Sie Kanäle oder Inhalte wiedergeben.

•

Netzwerkkanal: Geben Sie Inhalte vom Server wieder.

―

Achten Sie beim Ausführen von Netzwerkkanal darauf, dass das Produkt mit dem Server verbunden ist.

•

Lokaler Sender: Geben Sie Inhalte vom internen Speicher oder von externem Speicher wieder.

Produkt klonen

Bildmodus

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

ID‑Einstellungen

Automatisch Ein/Aus

Videowand

Ticker

Netzwerkstatus

Weitere Einstellungen

Page 58

Genehmigen eines angeschlossenes Geräts auf dem Server

Genehmigen des Lite Servers

•

Stellen Sie MagicInfo-Modus auf Lite ein unter Servernetzwerkeinstellungen. Sie können den Lite Server genehmigen und gleich verwenden.

―

Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen.

Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.

Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.

Wählen Sie aus der oberen Menüleiste Device aus.

Wählen Sie aus den Menüs auf der linken Seite Lite aus.

Wählen Sie aus den Untermenüs von Lite Unapproved aus.

Klicken Sie in der Liste der nicht genehmigten Lite‑Geräte auf die Schaltfläche Approve Ihres

Geräts.

Page 59

Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen.

•

Device Name: Geben Sie den Namen des Geräts ein.

•

Device Group: Wählen Sie

•

Location: Geben Sie den aktuellen Standort des Geräts ein.

―

Wenn Sie die INFO‑Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt

wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist, indem Sie die Geräte‑ID in den Details anzeigen.

Öffnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde.

aus, um die Gruppe anzugeben.

Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte

Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er

heruntergeladen wurde.

―

Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Lite Server‑

Benutzerhandbuch>.

―

Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu,

um seine Einstellungen zurückzusetzen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der aktuellen Uhrzeit des Servers unterscheidet.

Gehen Sie zu den Registerkarten Device → Time.

Wählen Sie Ihr Gerät aus.

Wählen Sie Clock Set aus, und synchronisieren Sie die Zeit mit dem Server.

•Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT‑Zeit der Region, in der der Server installiert ist, eingestellt.

•

Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.

•Wenn Sie das Gerät aus‑ und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server aus eingestellte Zeit zurückgesetzt.

―

Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) finden Sie im <MagicInfo

Lite Server‑Benutzerhandbuch>.

Page 60

Genehmigen des Premium Servers

•

Stellen Sie MagicInfo-Modus auf Premium ein unter Servernetzwerkeinstellungen. Sie können den Premium Server genehmigen und gleich verwenden.

―

Konfigurieren Sie vor der Gerätefreigabe zunächst die Server‑Netzwerkeinstellungen.

Melden Sie sich bei dem Server an, dem Sie das Gerät zugewiesen haben.

Geben Sie Ihre ID und Ihr Kennwort ein, um sich anzumelden.

Wählen Sie aus der oberen Menüleiste Device aus.

Wählen Sie aus den Menüs auf der linken Seite Premium aus.

Wählen Sie aus den Untermenüs von Premium Unapproved aus.

Klicken Sie in der Liste der nicht genehmigten Premium‑Geräte auf die Schaltfläche Approve Ihres

Geräts.

Page 61

Geben Sie die erforderlichen Informationen ein, um das Gerät zu genehmigen.

•

Device Name: Geben Sie den Namen des Geräts ein.

•

Device Group: Wählen Sie

•

Location: Geben Sie den aktuellen Standort des Geräts ein.

―

Wenn Sie die INFO‑Taste auf der Fernbedienung drücken, während ein Netzwerkprogramm ausgeführt

wird, werden die Details des Zeitplans angezeigt. Prüfen Sie, ob das richtige Gerät ausgewählt ist, indem Sie die Geräte‑ID in den Details anzeigen.

Öffnen Sie das Menü All, um zu überprüfen, ob das Gerät registriert wurde.

aus, um die Gruppe anzugeben.

Wenn das Gerät vom Server genehmigt ist, wird der in der ausgewählten Gruppe registrierte

Zeitplan auf das Gerät heruntergeladen. Der Zeitplan (Programm) wird ausgeführt, nachdem er

heruntergeladen wurde.

―

Weitere Informationen zur Konfiguration eines Zeitplans finden Sie im <MagicInfo Premium Server‑

Benutzerhandbuch>.

―

Wenn ein Gerät aus der Liste der vom Server zugelassenen Geräte gelöscht wird, startet das Gerät neu,

um seine Einstellungen zurückzusetzen.

Einstellen der aktuellen Uhrzeit

Ein Zeitplan kann nicht ausgeführt werden, wenn sich die auf dem Gerät eingestellte Zeit von der aktuellen Uhrzeit des Servers unterscheidet.

Gehen Sie zu den Registerkarten Device → Time.

Wählen Sie Ihr Gerät aus.

Wählen Sie Clock Set aus, und synchronisieren Sie die Zeit mit dem Server.

•Bei der ersten Herstellung einer Verbindung mit dem Server wird die Zeit am Gerät auf die GMT‑Zeit der Region, in der der Server installiert ist, eingestellt.

•

Die Zeit kann am Gerät wie in Schritt 3 gezeigt vom Server aus eingestellt werden.

•Wenn Sie das Gerät aus‑ und wieder einschalten, wird die Zeit am Gerät auf die letzte vom Server aus eingestellte Zeit zurückgesetzt.

―

Weitere Informationen zur Verwaltung von Zeiten (Planen, Feiertage usw.) finden Sie im <MagicInfo

Premium Server‑Benutzerhandbuch>.

Page 62

Wdg.‑Ger.

Suchen Sie Inhalte, die auf dem ausgewählten Gerät gespeichert sind, und geben Sie diese wieder.

Kein Sender.

Netzwerkkanal

Gerät : Alle Inhalt : Alle

Eigene Vorlagen

Sortieren nach : Dateiname

Optionen

1 / 4 Element(e)

Netzwerkkanal

Geben Sie Inhalte, Vorlagen und konfigurierte Programmpläne vom Server wieder.

•

Im Wdg.-Ger. Um zu sehen, ob der Server verbunden ist, wenn ein Netzwerkkanal ausgeführt wird, drücken Sie INFO auf der

Fernbedienung.

‑Menü können Sie sehen, ob der Server verbunden ist (genehmigt).

Kein Sender.

Lokaler Sender

Veröffentlichte Inhalte

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie Netzwerkkanal im Menü Wdg.-Ger..

―

Die Meldung Kein Sender. wird angezeigt, wenn unter Netzwerkkanal kein Kanal registriert ist.

Netzwerkkanal wird ausgeführt.

Lokaler Sender

Spielen Sie eine Aufstellung oder einen Kanal ab, der auf diesem Produkt konfiguriert wurde.

Wählen Sie Lokaler Sender im Menü Wdg.-Ger..

―

Die Meldung Kein Sender. wird angezeigt, wenn unter Lokaler Sender kein Kanal registriert ist.

Lokaler Sender wird ausgeführt.

Veröentlichte Inhalte

Spielen Sie eine auf einem angeschlossenen USB‑Gerät gespeicherte Vorlage ab.

―

Die Funktion Veröffentlichte Inhalte wird nur angezeigt, wenn ein USB‑Gerät mit Vorlagen angeschlossen wird.

―

Inhalt laut Zeitplan wiedergeben.

Eigene Vorlagen

Spielen Sie eine im internen Speicher des Produkts unter Eigene Vorlagen abgespeicherte Vorlage ab.

Page 63

Auf der Wdg.-Ger.-Seite verfügbare Funktionen

Die Wdg.-Ger.‑Listenseite bietet die folgenden Funktionen.

•

Gerät

Wählen Sie Intern oder USB für die Suche nach der gewünschten Medienliste.

Alle / Intern / USB

•

Inhalt

Wählen Sie einen Inhaltstyp als Suchkriterium für die gewünschte Inhaltsliste.

Alle / Video / Bild / PDF / Flash / Office / Eigene Vorlagen

•

Sortieren nach

Geben Sie das Sortierkriterium für den Inhalt ein.

Dateiname / Kürzl. wiederg.

•

Optionen

Menüpunkte auf der Wdg.-Ger.-Seite

Optionsname Wirkung

Ausw. wiederg.

Senden

Entfernen

Einstell.

Gewünschten Inhalt auswählen und wiedergeben.

Kopien von Inhalten auf ein anderes Speichermedium.

Gewünschten Inhalt löschen.

Einzelne Eigenschaften von Inhalten konfigurieren.

―

Ausführliche Informationen zur Funktion Einstell. finden Sie auf der folgenden Seite.

Page 64

Wdg.-Ger.-Seite Menü Einstell.

Einstell.

Wählen Sie den Speicherort aus, wo die geplanten Sender aus dem Netzwerk heruntergeladen werden sollen.

Standardspeicher

Bildformat

Anzeigedauer

Übergangseffekt

Inhaltsausrichtung

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Intern

Schließen

Zufall

Querformat

Standardspeicher

Wählen Sie den Speicherort aus, auf den nach Zeitplan ausgewählte Kanäle aus dem Netzwerk heruntergeladen werden sollen.

•

Intern / USB / SD-Karte

Bildformat

Stellen Sie das Bildschirmformat für Inhalt ein.

Wenn Bildformat auf Video oder Bild eingestellt ist

•

Vollbildschirm / Originalgröße / Bildschirm anpassen

Wenn Bildformat auf PDF oder Office eingestellt ist

•

Vollbildschirm / Originalgröße

―

Diese Funktion ist nur für Video‑, Bild‑, PDF‑ und Office‑Dateien verfügbar.

Anzeigedauer

Stellen Sie die Anzeigedauer für jede Seite einer Diashow ein.

―

Diese Funktion ist nur für Bild

‑, PDF‑, Flash‑ und Office‑Dateien verfügbar.

Übergangseekt

Konfigurieren Sie Übergangseffekte zwischen Seiten oder Szenen in einer Diashow oder Videodatei.

•

Kein Effekt / Ausbl.1 / Ausbl.2 / Jalousie / Spirale / Schachbrett / Linear / Treppe / Wischen / Zufall

―

Diese Funktion ist nur für Bild‑Dateien verfügbar.

Inhaltsausrichtung

Wechseln Sie bei der Inhaltswiedergabe zwischen den Wiedergabemodi Querformat und Hochformat.

•

Querformat / Hochformat

―

Wenn Inhaltsausrichtung Hochformat

―

Quelle ist nicht verfügbar, wenn Inhaltsausrichtung auf Hochformat eingestellt ist.

‑Format ist, wird der VP8‑Videocodec nicht unterstützt.

Page 65

Standardinhalt

Der Standardinhalt wird angezeigt, wenn Sie einen Sender wiedergeben, auf dem derzeit keine Programme geplant sind.

•

Kein Effekt

Sicher entfernen

Entfernt USB‑Speicher sicher

Zurücksetzen

Setzt alle Werte unter Einstell. auf die Werte bei Auslieferung (Kauf ) zurück.

Page 66

Wenn Inhalt ausgeführt wird

Anzeigen der Details des Inhalts, der ausgeführt wird

Information

Uhrzeit:

Typ:

Kanal‑Nummer:

Kanalname:

Softwareversion:

Keine Progr. zum Herunterlad

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Keine Sender ausgewählt

00:00AM

Netzwerkkanal

DTP‑EP‑APP‑5371

Drücken Sie die Taste INFO auf der Fernbedienung.

•

Uhrzeit

•

Typ: Typ des gerade wiedergegebenen Kanals

―

Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•

Kanal-Nummer: Zugeordnete Nummer des gerade wiedergegebenen Kanals

―

Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•

Kanalname: Name des gerade wiedergegebenen Kanals

―

Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•

Softwareversion: Zeigt die Softwareversion eines Geräts an.

•

Mac-Adresse

•

Tags

: dem Gerät vom Server zugewiesene Tag‑Einstellungen

―

Nur anwendbar während der Wiedergabe von Netzwerkkanal / Lokaler Sender.

•

Server: Zeigt den Verbindungsstatus (Verbunden, Nicht verbunden oder Nicht genehmigt) des Servers an.

•

USB

: Zeigt den Verbindungsstatus eines USB‑Geräts an.

: Zeigt die Original‑ID eines Geräts an

Page 67

Ändern der Einstellungen des Inhalts, der ausgeführt wird

W.‑Liste Bildmodus Tonmodus Wiederh.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Diese Funktion ist nicht verfügbar, wenn Inhalt über Videowand wiedergegeben wird.

Musik

Drücken Sie die Taste TOOLS auf der Fernbedienung während einer Wiedergabe, um Einstellungen wie Bildmodus und

Tonmodus zu konfigurieren.

•

W.-Liste

Anzeige einer Liste mit Inhalten, die gerade wiedergegeben werden.

•

Musik

Einstellen der Hintergrundmusik für den gerade wiedergegebenen Inhalt.

•

Bildmodus

Passt die Bildschirmeinstellungen für den gerade wiedergegebenen Inhalt an

Geschäft & Kaufhaus / Büro & Schule / Terminal & Station / Videowand / Kalibriert

•

Tonmodus

Passt die Audioeinstellungen für den gerade wiedergegebenen Inhalt an

Standard / Musik / Film / Klare Stimme / Verstärken

•

Wiederh.

Legt den Wiederholmodus fest.

Eins / Alle

Page 68

Mit Wdg.-Ger. kompatible Dateiformate

•

Die unterstützten Dateisysteme sind FAT32 und NTFS.

•

Eine Datei mit einer vertikalen und horizontalen Auflösung, die größer als die maximale Auflösung ist, kann nicht wiedergegeben werden.

Überprüfen Sie die vertikale und horizontale Auflösung der Datei.

•Überprüfen Sie die unterstützten Video‑ und Audio‑Codec‑Typen und ‑Versionen.

•

Überprüfen Sie die unterstützten Dateiformate.

Flashplayer 11.0 und älter sowie Flash Air 3.0 und älter werden unterstützt.

-Unterstützung für PowerPoint‑Versionen 97 – 2007

•Nur das zuletzt angeschlossene USB‑Gerät wird erkannt.

Netzwerkprogramm in mehreren Frames

Vorlagendateien und LFD (.lfd)-Dateien

Einschränkungen

•

Stellen Sie sicher, dass im Intern/USB ist.

Wiedergabeeinschränkungen

•

Maximal zwei Videodateien (Video) können wiedergegeben werden.

•

Mehr als eine Flash

•

Bei Office gleichzeitig unterstützt.

•

Mehrere Videos (Video) können auf einer einzigen Anzeige einer Videowand nicht gleichzeitig wiedergegeben werden.

‑Dateien (PowerPoint und Word) sowie PDF‑Dateien wird jeweils nur ein Dateityp

‑Datei kann nicht wiedergegeben werden.

‑Speicher ein verteilter Ordner (Inhalt/Zeitpläne) vorhanden

Wiedergabeeinschränkungen

•

Es können maximal zwei Videodateien (Video) gleichzeitig wiedergegeben werden.

•

Bei der Wiedergabe im Hochformat kann jeweils nur eine Videodatei wiedergegeben werden.

•

Mehr als eine Flash

•

Bei Office gleichzeitig unterstützt.

•LFD (.lfd)‑Dateien werden nicht unterstützt.

‑Dateien (PowerPoint und Word) sowie PDF‑Dateien wird jeweils nur ein Dateityp

‑Datei kann nicht wiedergegeben werden.

Einschränkungen beim Tonausgang

•

Es kann nur ein Tonausgang verwendet werden.

•

Wiedergabepriorität: Flash Videodatei im vom Benutzer ausgewählten Hauptrahmen

―

Netzwerk‑Hintergrundmusik Einstellungen können beim Erstellen eines Serverzeitplans in

Schritt 1 konfiguriert werden.

―

Lokale Hintergrundmusik: Einstellungen für die lokale Hintergrundmusik können mithilfe

der Tools konfiguriert werden, die beim Drücken der Taste TOOLS während der Wdg.-Ger. Wiedergabe angezeigt werden.

―

Vom Benutzer ausgewählter Hauptrahmen: Hauptrahmen‑Einstellungen können beim Erstellen

eines Serverzeitplans in Schritt 2 konfiguriert werden.

‑Datei > Netzwerk‑Hintergrundmusik > Lokale Hintergrundmusik >

Einschränkungen beim Tonausgang

•

Es kann nur ein Tonausgang verwendet werden.

•

Wiedergabepriorität: Flash Videodatei im vom Benutzer ausgewählten Hauptrahmen

‑

‑Datei > Netzwerk‑Hintergrundmusik > Lokale Hintergrundmusik >

Page 69

Inhalt

Dateierweiterung Container Video-Codec Auösung Framerate

(fps)

*.avi

*.mkv

*.asf

*.wmv

*.mp4

*.mov

*.3gp

*.vro

*.mpg

*.mpeg

*.ts

*.tp

*.trp

*.v

*.vob

*.svi

*.m2ts

*.mts

*.divx

AVI

MKV

ASF

MP4

3GP

VRO

VOB

DivX 3.11 / 4.x / 5.x / 6.x 1920 x 1080 6~30 30

MPEG4 SP/ASP

H.264 BP/MP/HP

Motion JPEG

Windows Media Video v9

MPEG2

MPEG1

VP6 640 x 480 4

Bitrate (Mbps)

Audio-Codec

AC3

LPCM

AAC

HE-AAC

WMA

DD+

MPEG(MP3)

DTS Core

G.711 (ALaw, μ-Law)

Page 70

Video Audio Grak

•3D‑Video wird nicht unterstützt.

•

Inhalte mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte Auflösung ist, werden nicht unterstützt.

•

Videoinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Videowiedergabe führen.

•

Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.

•Einige USB‑Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.

•

Unterstützung von H.264 bis Level 4.1

•

H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 und AVCHD werden nicht unterstützt.

•

Für alle Videocodecs außer MVC, VP8 und VP6:

unter 1280x720: max. 60Frames

über 1280x720: max. 30Frames

•

GMC 2 oder höher wird nicht unterstützt.

•

Unterstützt nur BD MVC Spec.

•

Jeweils nur eine Videodatei kann wiedergegeben werden, wenn Videodateien auf dem Monitor nicht‑ kompatible Codecs verwenden oder die Auflösung 1080 x 1920 beträgt.

•

Wenn nur eine Videodatei wiedergegeben wird, wird der Seamless‑Modus unter den folgenden Bedingungen nicht unterstützt:

Inkompatibler Codec (MVC, VP3, MJPEG) ↔ Inkompatibler Codec

Inkompatibler Codec ↔ Kompatibler Codec

Die Auflösung unterscheidet sich von der des Monitors

Die Frequenz unterscheidet sich von der des Monitors

•

Audioinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Audiowiedergabe führen.

•

Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.

•Einige USB‑Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.

•

Unterstützt bis WMA 10 Pro mit

5.1‑Kanälen. Verlustfreies WMA‑Audio wird nicht unterstützt.

•

QCELP, AMR NB/WB werden nicht unterstützt.

•

Kompatibles Grafikdateiformat: JPEG, PNG, BMP

-32‑Bit‑, 24‑Bit‑ und 8‑Bit‑BMP‑Dateien werden unterstützt.

•

Unterstützte maximale Auflösung: 4096 x 4096

•

Unterstützte maximale Dateigröße: 20MB

•

Unterstützte Bildeffekte: 9 Effekte (Ausbl.1, Ausbl.2, Jalousie, Spirale,

Schachbrett, Linear, Treppe, Wischen, Zufall)

Page 71

Flash Power Point PDF

•

Flashplayer 11.0 und älter sowie Flash Air 3.0 und älter werden unterstützt.

•Flash‑Animation

Kompatibles Dateiformat: SWF

•

Empfohlene Auflösung: 960 x 540

Vorsicht Eine mit Flash Player auf einem Windows‑

Betriebssystem vergleichbare Leistung kann nicht garantiert werden

Bei der Erstellung von Inhalten ist eine Optimierung erforderlich.

•Flash‑Video

Kompatibles Dateiformat: FLV

Video Codec: H.264 BP

Auflösung: 1920 x 1080

Audio Codec: H.264 BP

Vorsicht Das Dateiformat F4V wird nicht unterstützt

Screen Video wird nicht unterstützt.

•

Kompatible Textdateiformate:

Erweiterung: ppt, pptx

Version: Office 97 ~ Office 2007

•

Nicht unterstützte Funktionen

Animationseffekt

-3D‑Formen (werden in 2D dargestellt)

-Kopf‑ und Fußzeilen (einige Unterfunktionen werden nicht unterstützt)

Word Art

Ausrichten Beim Ausrichten von Gruppen kann ein

Fehler auftreten.

Office 2007 SmartArt wird nicht vollständig unterstützt.

97 von 115 Unterfunktionen werden unterstützt.

Einfügen von Objekten

Zeichen halber Breite

Zeichenabstand

Diagramme

Vertikaler Text Einige Unterfunktionen werden nicht

unterstützt.

Foliennotizen und Handzettel

•

Kompatible Textdateiformate:

Erweiterung: pdf

Nicht unterstützte Funktionen

Inhalte mit weniger als 1 Pixel werden nicht unterstützt, weil sonst die Leistung sinkt.

Inhalte mit maskierten oder gekachelten Bildern werden nicht unterstützt.

Inhalte mit gedrehtem Text werden nicht unterstützt.

-3D‑Schatteneffekte werden nicht unterstützt.

Einige Zeichen werden nicht unterstützt (Sonderzeichen sind möglicherweise

unleserlich).

Page 72

WORD Vorlagendateien LFD

•

Kompatible Textdateiformate:

Erweiterung: .doc, .docx

Version: Office 97 ~ Office 2007

•

Nicht unterstützte Funktionen

Seitenhintergrundeffekt

Einige Absatzstile

Word Art

Ausrichten Beim Ausrichten von Gruppen kann ein

Fehler auftreten.

-3D‑Formen (werden in 2D dargestellt)

Office 2007 SmartArt wird nicht vollständig unterstützt.

97 von 115 Unterfunktionen werden unterstützt.

Diagramme

Zeichen halber Breite

Zeichenabstand

Vertikaler Text Einige Unterfunktionen werden nicht

unterstützt.

Foliennotizen und Handzettel

•

Erstellung/Bearbeitung/Wiedergabe ist nur in

Vorlage verfügbar.

•

Unterstützt in Netzwerkkanal und Lokaler

Sender

•

Kompatible Textdateiformate:

Erweiterung: .lfd

Page 73

Mit Videowall kompatible Dateiformate

―

Weitere Informationen finden Sie im <MagicInfo Server‑Benutzerhandbuch>.

Video Grak

•3D‑Video wird nicht unterstützt.

•

Inhalte mit einer Auflösung, die höher als die in der Tabelle oben aufgeführte Auflösung ist, werden nicht unterstützt.

•

Videoinhalte mit einer Bitrate oder Framerate, die größer als die in der Tabelle oben aufgeführte Rate ist, können zu digitalen Störungen bei der Videowiedergabe führen.

•

Videoinhalt wird überhaupt nicht oder nicht richtig wiedergegeben, wenn der Inhalt oder der Container fehlerhaft ist.

•Einige USB‑Geräte/Digitalkameras sind möglicherweise nicht kompatibel mit dem Player.

•

Unterstützung von H.264 bis Level 4.1

•

H.264 FMO/ASO/RS, VC1 SP/MP/AP L4 und AVCHD werden nicht unterstützt.

•

Für alle Videocodecs außer MVC, VP8 und VP6:

unter 1280x720: max. 60Frames

über 1280x720: max. 30Frames

•

GMC 2 oder höher wird nicht unterstützt.

•

Unterstützt nur BD MVC Spec.

•Einige Codecs werden möglicherweise nicht im Hochformat‑ Wiedergabemodus unterstützt.

•

Kompatibles Grafikdateiformat: jpeg, bmp, png

•

Unterstützte maximale Auflösung: 15.360 x 8.640

―

Hoch aufgelöste Bilder benötigen möglicherweise länger, bis sie auf dem

Bildschirm angezeigt werden.

Page 74

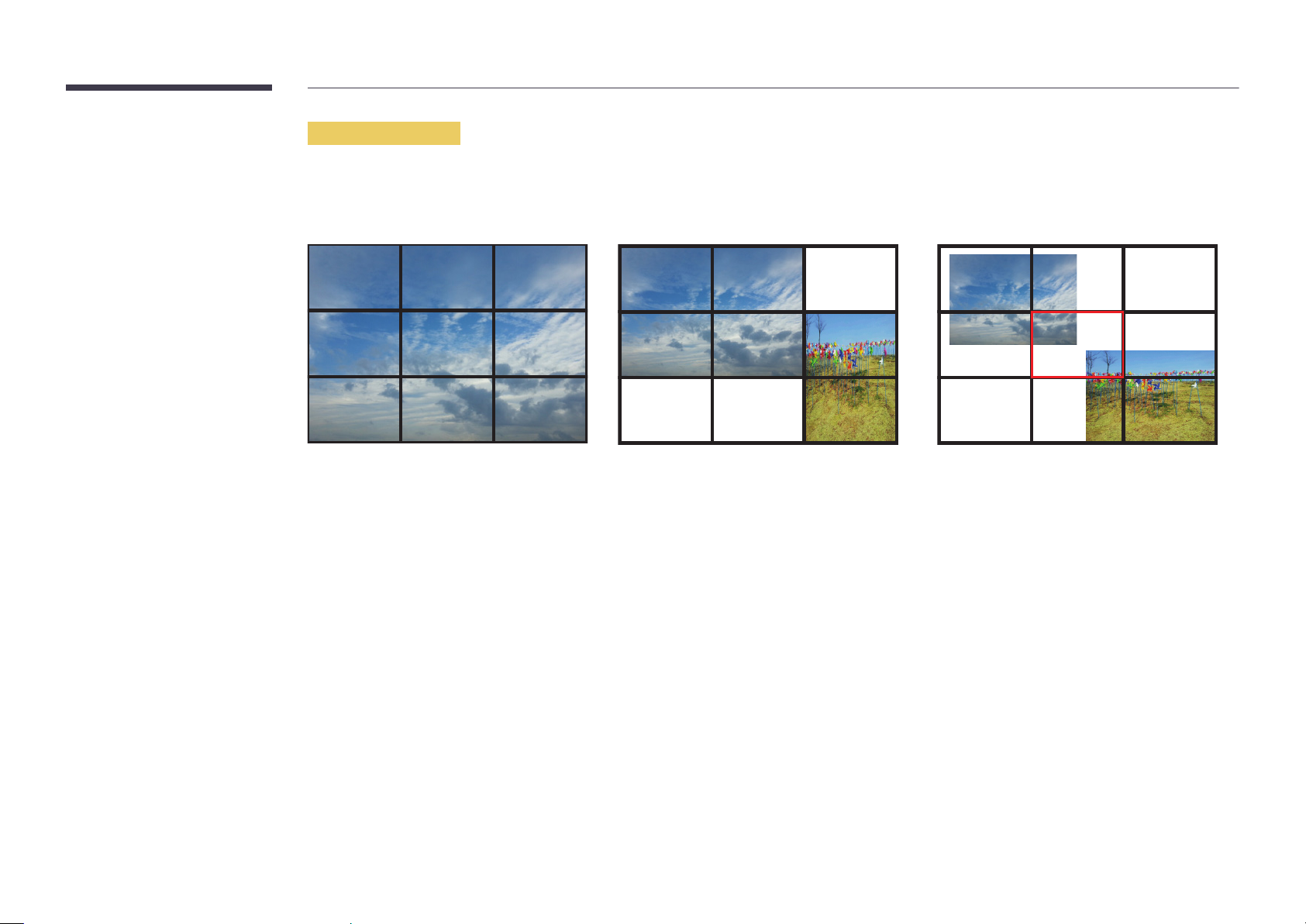

Einschränkungen

•

Pro Client kann nur eine Videodatei (Video) wiedergegeben werden.

―

Auf den Anzeigen einer Videowand können unterschiedliche Inhaltsdateien wiedergegeben werden.

Auf einer einzelnen Anzeige einer Videowand können nicht zwei Videodateien (Video) wiedergegeben werden.

Verfügbar

Verfügbar Nicht verfügbar

Page 75

Zeitplan

HOME → Zeitplan → ENTER E

Zeitplan

Planen Sie Ihre Inhalte auf einem lokalen Sender oder bearbeiten Sie bereits bestehende Sender.

Wiedergabezeit [SE1] Kanal 1 [SE2] Kanal 2 [SE3] Kanal 3

12:00

12:30

01:00

01:30

02:00

02:30

03:00

03:30

04:00

04:30

05:00

05:30

06:00

+ Programm

hinzufügen

Planen Sie Ihre Inhalte auf

CH 2.

Planen Sie Ihre Inhalte auf

CH 3.

OptionenTyp : Lokal Gerät : Intern

Inhalt hinzufügen, um ein Programm

auf dem Sender zu

erstellen.

Konfigurieren Sie die

Anzeigedauer, um die

Wiedergabezeit für jedes

Inhaltselement festzulegen.

Geben Sie eine Start‑

und Endzeit für das

Programm ein.

Auf der Zeitplan-Seite verfügbare Funktionen

Die Zeitplan‑Seite bietet die folgenden Funktionen.

•

Typ

Lokal: Hinzufügen oder Bearbeiten von Programmplänen.

Netzwerk: Anzeige des auf dem Server konfigurierten Netzwerkprogrammplans.

•

Gerät

Anzeige des Namens eines verbundenen Speichermediums.

―

Diese Option ist nur aktiviert, wenn Typ auf Lokal eingestellt ist unter Gerät.

•

Optionen

Menüpunkte auf der Zeitplan-Seite

Optionsname Wirkung

Senden

Senden von konfigurierten Programmplänen auf ein anderes Speichermedium. Entspricht der PC‑Kopierfunktion.

Entfernen

Löschen von Programmplänen.

Page 76

Konfigurieren von Kanalprogrammplänen

Wiedergeben von Medieninhalten, wie z. B. Videos, Fotos und Musik zu einem gewünschten Zeitpunkt.

Wählen Sie einen Kanal für die Konfiguration aus.

Wählen Sie Video‑, Musik und Fotoinhalte, die Sie dem Kanalprogrammplan hinzufügen möchten.

Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzeit ~ Zeit angehalten)

Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.

Drücken Sie die Taste Speichern.

―

Nur anwendbar wenn Typ auf Lokal eingestellt ist.

Bearbeiten eines Kanalprogramms.

Ändern Sie die Einstellungen für ein konfiguriertes Kanalprogramm, wie z. B. den Inhalt, die Dauer und den Kanalprogrammnamen.

Wählen Sie einen Kanal zum Bearbeiten aus.

Wählen Sie Video‑, Musik und Fotoinhalte, die Sie im Kanalprogrammplan bearbeiten möchten.

Löschen von Inhalt: Stellen Sie den Cursor über den gewünschten Inhalt und drücken Sie dann die Taste E, um ihn zu löschen.

Gehen Sie ganz rechts ans Ende der Inhaltliste. Klicken Sie auf die Schaltfläche +, um Inhalte hinzuzufügen oder die Wiedergabereihenfolge der Inhalte zu ändern.

Stellen Sie die Zeit für die Wiedergabe des Programmplans ein. (Startzeit ~ Zeit angehalten)

Sie können den Namen des Kanalprogramms ändern und dann einen Zielordner zum Speichern wählen.

Drücken Sie die Taste Speichern.

―

Nur anwendbar wenn Typ auf Lokal eingestellt ist.

Page 77

Vorlage

HOME → Vorlage → ENTER E

Vorlage

Wählen Sie eine Vorlage aus, um sie anzupassen.

Eigene Vorlagen

Markt : Alle

Ausrichtung : Querformat

1 / 64 Element(e)

Auf der Vorlage-Seite verfügbare Funktionen

Erstellen Sie einzigartige Inhalte mit Vorlagen. Inhalt lässt sich ganz leicht erstellen. Ändern Sie einfach Bilder und Text in einer Vorlage.

Sortieren Sie die Vorlagenliste anhand der folgenden Kriterien.

•

Markt

•

Ausrichtung

Querformat: Wählen Sie diesen Modus, wenn Sie das Gerät im Querformat verwenden.

Hochformat: Wählen Sie diesen Modus, wenn Sie das Gerät im Hochformat verwenden.

Wählen Sie eine Vorlage aus den mitgelieferten Beispielvorlagen.

Vorlage erstellen

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Abbrechen

New town

interior design

Sustainble evolution unfolods tomorrw’s design

Hintergrundbildschirm Hintergrundmusik

Erstellen Sie eine Vorlage durch Einfügen von Text‑, Video‑, Foto‑ oder PDF‑Dateien.

bg_co...

Vorschau

Speichern

Page 78

Eingabe von Text

Einfügen von Inhalten wie Videos, Fotos und PDF-Dateien

Vorlage erstellen

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Abbrechen

New town

interior design

Sustainble evolution unfolods tomorrw’s design

Hintergrundbildschirm Hintergrundmusik

bg_co...

Drücken Sie die Lautstärketaste auf der

Fernbedienung, um die Schriftgröße zu ändern.

Text bearbeiten

Schriftartoption

Vorschau

Speichern

Text bearbeiten

Wählen Sie das Fenster Text bearbeiten aus, um Text einzugeben.

Schriftartoption

Schriftgröße: Textgröße für die Meldung festlegen.

Schriftfarbe: Legen Sie die Textfarbe für die Meldung fest.

Hintergrundfarbe: Legen Sie die Hintergrundfarbe für die Meldung fest.

Hintergrund-Transparenz: Legen Sie die Hintergrundtransparenz für die Meldung fest.

Ausrichtung: Einen Ausrichtungsmodus für Nachrichten auswählen.

Blättern: Legen Sie die Scrollrichtung/Geschwindigkeit für die Meldung fest.

Element ausblenden: Eine Meldung anzeigen oder verbergen.

―

Durch die Auswahl von Ausbl. werden die Einstellungen für Nachrichten nicht zurückgesetzt.

Zurücksetzen: Zurücksetzen aller Einstellungen in Schriftartoption auf die Standardeinstellungen.

Vorlage erstellen

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Bearb.

Element/e ausgew.

Zum Löschen auswählen


Element ausblenden Zeigen Seitenverhältnis

Inhaltsstandarddauer

00:00:05

Mute

Fertig Abbrechen

Konfigurieren des Hintergrundbildes/der Hintergrundmusik

Vorlage erstellen

In der bearbeitbaren Zone auswählen, um Inhalte hinzuzufügen oder den bestehenden Text zu bearbeiten.

Hintergrundbildschirm

bg_common_02.jpg bg_common_04.jpg bg_common_06.jpg bg_common_10.jpg bg_commo

bg_common_03.jpgbg_common_01.jpg bg_common_05.jpg bg_common_07.jpg bg_common_11.jpg bg_commo

Fertig

Abbrechen

Gerät : Alle

Page 79

Vorschau

Konfigurieren Sie Vorlagenname und Speicherung.

Speichern

Vorlagenvorschau läuft. Sie wird nach 20 Sekunden ausgeblendet.

New town

interior design

Sustainble evolution unfolods tomorrw’s design

Vorschau auf die erstellte Vorlage mit der Funktion Vorschau.

Drücken Sie zum Speichern der Vorlage die Schaltfläche Speichern.

Dauer

Vorlagenname

Speicherung

23:59:59

Vorlage01

Intern

Speichern Abbrechen

Drücken Sie die Schaltfläche Speichern, um das Erstellen des Inhalts zu beenden.

Page 80

Produkt klonen

Sie können die Geräteeinstellungen auf ein USB‑Gerät exportieren oder die Einstellungen von einem USB‑Gerät laden.

Dies ist nützlich, wenn Sie die gleichen Einstellungen für mehrere Geräte verwenden möchten.

HOME → Produkt klonen → ENTER E

Produkt klonen

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Ohne Duplikatdatei auf USB

Verbinden Sie das USB‑Gerät mit einem USB‑Anschluss. Führen Sie die Funktion Produkt klonen aus.

Die Meldung Keine Klondatei auf dem USB-Gerät gefunden. Systemeinstellungen von diesem Produkt auf das

USB-Speichergerät kopieren? wird angezeigt.

Mit Duplikatdatei auf USB

Verbinden Sie das USB‑Gerät mit einem USB‑Anschluss. Führen Sie die Funktion Produkt klonen aus.

Die Meldung Klondatei nicht gefunden. Wählen Sie eine Option aus. wird angezeigt.

Führen Sie die Funktion Von USB klonen oder Auf USB klonen aus.

Von USB klonen: Übernehmen Sie die Geräteeinstellungen von USB auf das Gerät.

Auf USB klonen

―

Nach Abschluss der Konfiguration wird das Gerät automatisch neu gestartet.

: Kopieren Sie die Geräteeinstellungen auf das USB‑Gerät.

Page 81

ID-Einstellungen

Weisen Sie dem Einstellungssatz eine ID zu.

HOME → ID-Einstellungen → ENTER E

ID‑Einstellungen

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Geräte-ID

Geben Sie die ID des Geräts ein, dass für den Empfang des Eingangssignals mit dem Eingangskabel verbunden ist. (Bereich: 0~224)

―

Drücken Sie die Taste u/d, um einen Zahlenwert zu wählen, und drücken Sie dann E.

―

Geben Sie die gewünschte Nummer mithilfe der Zifferntasten auf der Fernbedienung ein.

PC-Verbindungskabel

Wählen Sie eine Methode aus, um MDC so anzuschließen, dass es das MDC‑Signal empfängt.

•

RS232C-Kabel

Kommunikation mit MDC über das RS232C‑Stereo‑Kabel

•

RJ45(LAN)-Kabel

Kommunikation mit MDC über das RJ45‑Kabel

Automatische Festlegung der Geräte-ID

―

Allen angeschlossenen Geräten automatisch eine Geräte‑ID zuweisen.

Page 82

Videowand

HOME → Videowand → ENTER E

Hiermit können Sie die Bildschirme mehrerer angeschlossener Anzeigegeräte so anpassen, dass sie eine Videowand bilden.

Zudem können Sie einen Bildaussschnitt oder das gleiche Bild auf allen angeschlossenen Anzeigegeräten anzeigen.

Weitere Informationen zum Anzeigen mehrerer Bilder finden Sie in der MDC‑Hilfe oder im MagicInfo‑Benutzerhandbuch. Die MagicInfo‑Funktion wird von einigen Modellen möglicherweise nicht unterstützt.

Videowand

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Übernehmen für

―

Die DBE‑ und DM32E‑Modelle werden nicht unterstützt.

•

Aktuelle Quelle (Bildschirmausgabe eines Geräts, das mit Quelle

Funktionen zur Bildschirmausgabe von einem externen Gerät, das mit dem Gerät verbunden ist.

•

MagicInfo Player S

einer SD‑Karte gespeichert ist.

: Zur Konfiguration von VideoWall‑Funktionen für Inhalt, der im Gerät oder auf USB‑Speicher oder

Einschränkungen

―

Die Wiedergabe kann anfangs abgehackt wirken, wenn Videodateien unterschiedlicher Auflösung oder eine Grafikdatei und

eine Videodatei nacheinander wiedergegeben werden.

Video Grak

•

Unterstützte Auflösung

1920 x 1080 bei 24p/30p

1280 x 720 bei 24p/30p/60p

•HEVC und 3D‑Bilder werden nicht unterstützt.

verbunden ist): Zur Konfiguration von VideoWall‑

•

Kompatibles Grafikdateiformat: Jpeg, png, bmp

•

Unterstützte maximale Auflösung

jpeg : 15360 x 8640

png: 4096 x 4096

bmp: 4096 x 4096

Page 83

Videowand

Sie können die Videowand aktivieren oder deaktivieren.

Aktivieren Sie die Videowand (Ein), um sie anzuordnen.

•

Aus / Ein

Horizontal x Vertical

Mit dieser Funktion wird ein Videowanddisplay auf der Grundlage einer Videowandmatrixkonfiguration geteilt.

Geben Sie die Videowandmatrix ein.

Das Videowanddisplay wird entsprechend der Matrixkonfiguration geteilt. Die Anzahl von vertikalen oder horizontalen Displaygeräten kann im Bereich von 1 bis 15 eingegeben werden.

―

Ein Videowanddisplay kann in maximal 225 Bildschirme aufgeteilt werden.

―

Die Option Horizontal x Vertical ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

Bildschirmposition

Um geteilte Bildschirme neu anzuordnen, stellen Sie mit der Funktion Bildschirmposition die Nummer für jedes Gerät in der Matrix ein.

Die Auswahl von Bildschirmposition zeigt die Videowandmatrix entsprechend den zugeordneten Nummern für die Geräte an, die die Videowand bilden.

Um Geräte neu anzuordnen, bewegen Sie ein Gerät mit den Richtungstasten auf der Fernbedienung an eine andere Nummer. Drücken Sie die Taste E.

•

Alle Anzeigen: Weist Bildschirmpositionen allen Displays zu. Es ist dann nicht mehr erforderlich, die Videowand für einzelne Displays einzurichten.

•

Aktuelle Anzeigen: Weist die Bildschirmposition nur diesem ersten Display zu.

―

Bildschirmposition kann mit maximal 15x15 geteilten Bildschirmen eingerichtet werden (225 Geräte). Bei Verbindung im DP Loopout‑Modus wird die maximale Anzahl

von Geräten 100.

―

Die Option Bildschirmposition ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

―

Um die Funktion verwenden zu können, achten Sie darauf, dass Horizontal x Vertical konfiguriert ist.

Format

Sie können wählen, wie Bilder im Videowanddisplay angezeigt werden sollen.

•

Vollbild: Vollbildanzeige der Bilder ohne Rand.

•

Natürlich

―

Die Option Format ist nur aktiviert, wenn Videowand auf Ein eingestellt ist.

: Anzeige der Bilder mit ursprünglichem Seitenverhältnis ohne Formatvergrößerung oder ‑verkleinerung.

Page 84

Netzwerkstatus

HOME → Netzwerkstatus → ENTER E

Netzwerkstatus

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Prüfung der aktuellen Netzwerk‑ und Internetverbindung.

Page 85

Bildmodus

HOME → Bildmodus → ENTER E

Bildmodus

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

•

Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Büro & Schule

Geeignet für Büros und Schulen.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

Um den Kalibriert Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.

Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

•

BD Wise

Liefert die optimale Bildqualität für DVD‑, Blu‑ray‑ und Home Theater‑Geräte von Samsung mit BD Wise‑Unterstützung. Wenn BD Wise aktiviert ist (Ein), wechselt der Bildmodus automatisch zur optimalen Auflösung.

-Diese Funktion ist verfügbar, wenn Sie Samsung‑Geräte mit BD Wise‑Unterstützung über ein HDMI‑Kabel an das Gerät anschließen.

Die BD Wise

‑Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe,

‑Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise‑Funktion angeschlossen ist.

Page 86

Automatisch Ein/Aus

―

Sie müssen die Zeit einstellen einstellen, bevor Sie diese Funktion verwenden können.

HOME → Automatisch Ein/Aus → ENTER E

Automatisch Ein/Aus

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Autom. Ein

Stellen Sie Autom. Ein ein, damit sich Ihr Gerät automatisch am gewünschten Tag zur gewünschten Uhrzeit einschaltet.

Das Gerät wird mit der festgelegten Lautstärke oder Eingangsquelle eingeschaltet.

Autom. Ein: Stellen Sie den Einschalttimer ein, indem Sie eine der sieben Optionen auswählen. Sie müssen vorher die Uhrzeit

einstellen.

(Autom. Ein 1 ~ Autom. Ein 7)

•

Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.

Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich Autom. Ein das Gerät einschalten soll.

Das Häkchen zeigt die ausgewählten Tage an.

•

Zeit

: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach‑oben‑ und Nach‑unten‑Tasten,

um Zahlen einzugeben. Mit den Nach‑links‑ und Nach‑rechts‑Tasten können Sie Eingabewerte ändern.

•

Lautstärke

Lautstärke ändern.

•

Quelle: Zur Auswahl der gewünschten Eingangsquelle.

•

Inhalt (wenn die Quelle Quelle auf Intern/USB

einen Ordner aus, der Inhalte enthält, die beim Einschalten des Geräts wiedergegeben werden sollen. Inhalte können Musik‑, Foto‑ oder Videodateien sein.

―

Diese Funktion ist nur verfügbar, wenn ein USB‑Gerät angeschlossen ist.

―

Wenn sich auf dem USB‑Gerät keine Musikdatei befindet oder Sie keinen Ordner mit einer Musikdatei auswählen,

funktioniert die Timer‑Funktion nicht richtig.

―

Wenn sich auf dem USB‑Gerät nur eine einzige Fotodatei befindet, wird keine Diashow wiedergegeben.

―

Wenn ein Ordnername zu lang ist, kann der Ordner nicht ausgewählt werden.

―

Jedem verwendeten USB‑Gerät wird ein eigener Ordner zugewiesen. Wenn Sie mehr als ein USB‑Gerät vom gleichen Typ

verwenden, müssen die den einzelnen Geräten zugewiesenen Ordner unterschiedliche Namen haben.

―

Wir empfehlen Ihnen, bei Verwendung von Autom. Ein

―

Die Funktion Autom. Ein funktioniert möglicherweise nicht mit USB‑Geräten mit integriertem Akku, MP3‑Playern oder PMPs

bestimmter Hersteller, wenn das Gerät zu lange braucht, um diese Geräte zu erkennen.

: Zur Einstellung der gewünschten Lautstärke. Mit den Nach‑links‑ und Nach‑rechts‑Tasten können Sie die

eingestellt ist): Wählen Sie auf dem USB‑Gerät oder im internen Speicher

einen USB‑Stick und ein Multi‑Card‑Lesegerät zu verwenden.

Page 87

Autom. Aus

Stellen Sie den Ausschalttimer ein (Autom. Aus), indem Sie eine der sieben Optionen auswählen. (Autom. Aus 1 ~ Autom.

Aus 7)

•

Einstell.: Wählen Sie Aus, Einmal, Täglich, Mo - Fr, Mo - Sa, Sa - So Oder Manuell aus.

Wenn Sie Manuell auswählen, können Sie die Tage festlegen, an denen sich das Gerät ausschalten soll (Autom. Aus).

Das Häkchen zeigt die ausgewählten Tage an.

•

Zeit

: Einstellen von Stunde und Minute Verwenden Sie die Zifferntasten oder die Nach‑oben‑ und Nach‑unten‑Tasten,

um Zahlen einzugeben. Mit den Nach‑links‑ und Nach‑rechts‑Tasten können Sie Eingabewerte ändern.

Feiertagsverwaltung

Sie können den Timer in einem als Feiertage definierten Zeitraum deaktivieren.

•

Feiertag hinzufügen: Einstellen des Zeitraums, den Sie als Feiertag festlegen möchten.

Wählen Sie mithilfe der Tasten u/ klicken Sie auf Speichern.

Der Zeitraum wird zur Liste der Feiertage hinzugefügt.

Start: Legt das Startdatum der freien Tage fest.

Ende: Legt das Enddatum der freien Tage fest.

―

Entfernen: Löschen ausgewählter Elemente aus der Liste der Feiertage.

―

Bearb.: Wählen Sie einen Feiertag und ändern Sie das Datum.

•

Angewendeten Timer festlegen: Legen Sie fest, dass Autom. Ein und Autom. Aus an Feiertagen nicht aktiviert werden.

Drücken Sie E, um die Autom. Ein

Die ausgewählten Autom. Ein und Autom. Aus werden nicht mehr aktiviert.

das Start‑ und Enddatum der freien Tage aus, die Sie hinzufügen möchten, und

‑ und Autom. Aus‑Einstellungen auszuwählen, die nicht aktiviert werden sollen.

Page 88

Ticker

HOME → Ticker → ENTER E

Ticker

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Geben Sie Text ein, während ein Video oder Bild auf dem Bildschirm angezeigt wird, und zeigen Sie den Text auf dem Bildschirm an.

•

Aus / Ein

•

Meldung: Geben Sie eine Nachricht ein, die auf dem Bildschirm angezeigt werden soll.

•

Zeit: Legen Sie Startzeit und Endzeit für die Anzeige der Meldung fest.

•

Schriftartoption: Geben Sie die Schriftart und Schriftfarbe für die Meldung ein.

•

Position: Wählen Sie aus, wie die Meldung angezeigt werden soll.

•

Blättern

•

Vorschau: Vorschau auf konfigurierte Bildunterschriften.

: Geben Sie die Scroll‑Richtung und Geschwindigkeit der Meldung ein.

Weitere Einstellungen

HOME → Weitere Einstellungen → ENTER E

Weitere Einstellungen

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Das Menü "Bildeinstellungen" wird angezeigt.

Page 89

URL Startprogramm

HOME → URL Startprogramm → ENTER E

URL Startprogramm

12:00

Januar 1 2015

URL ändern

Weitere Informationen zur Verwendung der Funktion URL Startprogramm erhalten Sie bei dem Händler, bei dem das Gerät gekauft wurde.

―

Um das Programm URL Startprogramm zu nutzen, stellen Sie Abspielen mit auf URL Startprogramm in System ein.

Produkt klonen

Bildmodus

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

ID‑Einstellungen

Automatisch Ein/Aus

Videowand

Ticker

Netzwerkstatus

Weitere Einstellungen

Page 90

Kapitel 06

Bildschirmanpassung

Zum Konfigurieren der Einstellungen für Bild (Hintergrundbel., Farbton usw.).

Das Layout der Optionen im Menü Bild ist geräteabhängig.

Bildmodus

MENU m → Bild → Bildmodus → ENTER E


Bildmodus

Hintergrundbel.

Kontrast

Helligkeit

Schärfe

Farbe

Farbton (G/R)

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Geschäft & Kaufhaus

G50 R50

Wählen Sie einen Bildmodus (Bildmodus) aus, der für die Einsatzumgebung des Geräts geeignet ist.

Video/Bild verbessert die Bildqualität des Videogeräts. Text verbessert die Bildqualität des Computers.

•

Geschäft & Kaufhaus

Geeignet für Einkaufszentren.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Büro & Schule

Geeignet für Büros und Schulen.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Terminal & Station

Geeignet für Busstationen und Bahnhöfe.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Videowand

Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

Wählen Sie Video/Bild oder Text je nach Bildmodus.

•

Kalibriert

in diesem Modus werden die mit dem Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit angewendet.

Um den Kalibriert Gamma und Einheitlichkeit mit dem Farbkalibrierungsprogramm Advanced Color Management konfigurieren.

Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

•

BD Wise

-Diese Funktion ist verfügbar, wenn Sie Samsung‑Geräte mit BD Wise‑Unterstützung über ein HDMI‑Kabel an das Gerät anschließen.

Die BD Wise

‑Modus korrekt anzuwenden, müssen Sie die Einstellungen für die Bildqualität wie Helligkeit, Farbe,

‑Funktion ist nur aktiviert, wenn ein externes Gerät mit BD Wise‑Funktion angeschlossen ist.

Page 91

Hintergrundbel. / Kontrast / Helligkeit / Schärfe / Farbe / Farbton (G/R)

MENU m → Bild → ENTER E


Bildmodus

Geschäft & Kaufhaus

Ihr Gerät hat mehrere Optionen für die Anpassung der Bildqualität.

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus, Büro & Schule, Terminal & Station, Videowand

Kalibriert Hintergrundbel.

BD Wise Hintergrundbel. / Kontrast / Helligkeit /

Video/Bild Hintergrundbel. / Kontrast / Helligkeit /

Schärfe / Farbe / Farbton (G/R)

Tex t Hintergrundbel. / Kontrast / Helligkeit /

Schärfe

Schärfe / Farbe / Farbton (G/R)

Hintergrundbel.

Kontrast

Helligkeit

Schärfe

Farbe

Farbton (G/R)

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

G50 R50

―

Wenn Sie Änderungen an Hintergrundbel., Kontrast, Helligkeit, Schärfe, Farbe oder Farbton (G/R) vornehmen, wird das

Bildschirmmenü entsprechend angepasst.

―

Sie können Einstellungen für jedes mit einem Eingang des Geräts verbundene externe Gerät anpassen und speichern.

―

Wenn Sie die Bildhelligkeit verringern, senkt dies den Stromverbrauch.

Page 92

Farbtemperatur

MENU m → Bild → Farbtemperatur → ENTER E


Farbtemperatur 16000K

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Anpassen der Farbtemperatur (Rot/Grün/Blau). (Bereich: 2800K‑16000K)

―

Verfügbar, wenn Farbton aktiviert (Aus) ist.

―

Farbtemperatur ist deaktiviert, wenn Bildmodus auf Kalibriert oder BD Wise eingestellt ist.

Page 93

Weißabgleich

MENU m → Bild → Weißabgleich → ENTER E


2 Punkte

Passen Sie die Farbtemperatur an, um eine natürlicheres Bild zu erhalten.

•

R-Offset / G-Offset / B-Offset: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.

•

R-Gain / G-Gain / B-Gain: Passt die Dunkelheit der einzelnen Farben (Rot, Grün, Blau) an.

•

Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

Weißabgleich

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

10 Punkte

Regelt den Weißabgleich in 10‑Punkt‑Intervallen durch Anpassung der Rot‑, Grün‑ und Blau‑Helligkeit.

•

10 Punkte (Aus / Ein)

―

Niveau, Rot, Grün, Blau und Zurücksetzen sind nur aktiviert, wenn 10 Punkte auf Ein eingestellt ist.

•

Niveau: Zur Auswahl des anzupassenden Intervalls.

•

Rot: Zur Einstellung des Rotpegels.

•

Grün: Zur Einstellung des Grünpegels.

•

Blau: Zur Einstellung des Blaupegels.

•

Zurücksetzen: Geeignet für Umgebungen, in denen Videowände eingesetzt werden.

―

Einige externe Geräte unterstützen diese Funktion möglicherweise nicht.

―

Aktiviert, wenn Bildmodus auf Büro & Schule (Video/Bild) eingestellt ist.

Page 94

Gamma

MENU m → Bild → Gamma → ENTER E


Gamma 0

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Passen Sie die Intensität der Primärfarbe an.

―

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Gamma deaktiviert.

Kalibrierungswert

MENU m → Bild → Kalibrierungswert → ENTER E


Kalibrierungswert

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Nicht anw.

Wählen Sie aus, ob die über das Farbkalibrierungsprogramm Advanced Color Management angepassten Einstellungen für Helligkeit, Farbe, Gamma und Einheitlichkeit auf die Modi Information und Advertisement angewendet werden sollen.

•

Nicht anw. / Anwenden

―

Sie können das Programm Advanced Color Management auf www.samsung.com/displaysolutions herunterladen.

―

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Kalibrierungswert deaktiviert.

Page 95

Erweiterte Einstellungen

Bildmodus Bildmodus

Einstellungen

Anpassbare Optionen

MENU m → Bild → Erweiterte Einstellungen → ENTER E

Erweiterte Einstellungen

Optimalkontrast

Schwarzton

Hautton

Nur RGB-Modus

Farbraum

Bewegungsbel.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Hoch

Max. dunkel

Aus

Nativ

Aus

Geschäft & Kaufhaus, Büro & Schule, Videowand

Terminal & Station Video/Bild

BD Wise

―

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Erweiterte Einstellungen deaktiviert.

Video/Bild

Tex t

Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum

Optimalkontrast / Schwarzton

Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum / Bewegungsbel.

Optimalkontrast / Schwarzton

Optimalkontrast / Schwarzton / Hautton / Nur RGB-Modus / Farbraum

Page 96

Erweiterte Einstellungen

Optimalkontrast

Hoch

Optimalkontrast

Stellen Sie den Bildschirmkontrast ein.

•

Aus / Gering / Mittel / Hoch

Schwarzton

Max. dunkel

Hautton

Nur RGB-Modus

Farbraum

Bewegungsbel.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Aus

Nativ

Aus

Wählen Sie den Schwarzwert für die Anpassung der Bildschirmtiefe aus.

•

Aus / Dunkel / Dunkler / Max. dunkel

Hautton

Schwarzton

Verstärkt den rosa Hautton.

Nur RGB-Modus

Zeigt die Farben Rot, Grün und Blau an, um eine Feinabstimmung von Farbton und Sättigung vorzunehmen.

•

Aus / Rot / Grün / Blau

Farbraum

Passt die Palette und Vielfalt der Farben (Farbraum) an, die zum Erstellen von Bildern verfügbar sind.

•

Auto / Nativ / Benutzerdef.

―

Stellen Sie zur Anpassung von Farbe, Rot, Grün, Blau und Zurücksetzen Farbraum auf Benutzerdef. ein.

Bewegungsbel.

Reduziert den Stromverbrauch, indem die Helligkeit des Bildschirms verringert wird, wenn das Bild auf dem Bildschirm in Bewegung ist.

•

Aus / Ein

Page 97

Bildoptionen

MENU m → Bild → Bildoptionen → ENTER E

Bildmodus Bildmodus Einstellungen Anpassbare Optionen

Geschäft & Kaufhaus, Büro & Schule, Terminal & Station, Videowand

Video/Bild

Farbton / Digital Clean View / MPEGRauschfilter / HDMI-Schwarzp. / Filmmodus / Motion Plus / Dynam. Hintergrundbel.

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

HDMI-Schwarzp.

Filmmodus

Motion Plus

Dynam. Hintergrundbel.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Motion Plus

ist nur bei DM65E, DM75E‑Modellen verfügbar.

Gering

Aus

Kalibriert

BD Wise

Tex t

Farbton / HDMI-Schwarzp. / Dynam. Hintergrundbel.

HDMI-Schwarzp. / Dynam. Hintergrundbel.

Farbton / Digital Clean View / MPEGRauschfilter / HDMI-Schwarzp. / Filmmodus / Dynam. Hintergrundbel.

Page 98

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

HDMI-Schwarzp.

Filmmodus

Aus

Gering

Aus

Farbton

Wenn Bildmodus auf Tex t eingestellt ist

•

Aus / Kalt / Standard / Warm

Wenn Bildmodus auf Video/Bild oder BD Wise eingestellt ist

•

Aus / Kalt / Standard / Warm1 / Warm2

―

Wenn Bildmodus auf Kalibriert eingestellt ist, ist Farbton deaktiviert.

―

Sie können die Einstellungen für jedes externe Gerät festlegen und speichern, das Sie an einen Eingang des Geräts

angeschlossen haben.

Motion Plus

Dynam. Hintergrundbel.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Motion Plus

ist nur bei DM65E, DM75E‑Modellen verfügbar.

Aus

Digital Clean View

Wenn das vom Gerät empfangene Signal schwach ist, können Sie die Funktion Digital Clean View aktivieren, um statische und Geisterbilder, die auf dem Bildschirm auftreten, abzuschwächen.

•

Aus / Gering / Mittel / Hoch / Auto

―

Die Empfangssignalstärke ist am höchsten, wenn der Balken grün ist.

―

Wenn das Signal schwach ist, probieren Sie alle Optionen durch, bis das beste Bild angezeigt wird.

MPEG-Rauschlter

Verringert MPEG‑Rauschen, um eine bessere Bildqualität zu erzielen.

•

Aus / Gering / Mittel / Hoch / Auto

Page 99

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

Aus

HDMI-Schwarzp.

Sie können den Schwarzwert direkt auf dem Bildschirm auswählen, um die Bildschirmtiefe anzupassen.

•

Auto / Gering / Normal

―

Verfügbar nur im HDMI

―

DBE‑ und DM32E‑Modelle unterstützen nicht den DisplayPort‑Modus.

‑, DVI‑ und DisplayPort‑Modus (AV‑Timing: 480p, 576p, 720p, 1080i, 1080p).

HDMI-Schwarzp.

Gering

Filmmodus

Motion Plus

Dynam. Hintergrundbel.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Motion Plus

ist nur bei DM65E, DM75E‑Modellen verfügbar.

Aus

Filmmodus

Dieser Modus eignet sich zum Betrachten von Filmen.

Stellt das Gerät so ein, dass es Videosignale von allen Quellen automatisch erkennt und verarbeitet und das Bild in optimaler Qualität anzeigt.

•

Aus / Auto1 / Auto2

―

Verfügbar in AV, Component (480i / 1080i), HDMI (1080i).

Page 100

Bildoptionen

Farbton

Digital Clean View

MPEG-Rauschlter

HDMI-Schwarzp.

Filmmodus

Motion Plus

Dynam. Hintergrundbel.

Das angezeigte Bild kann je nach Modell unterschiedlich sein.

Motion Plus

ist nur bei DM65E, DM75E‑Modellen verfügbar.

Gering

Aus

Motion Plus

―

Es werden nur die Modelle DM65E und DM75E unterstützt.

Entfernt Unschärfe und Ruckeln aus Szenen mit vielen schnellen Bewegungen, um ein schärferes Bild zu erzielen.

Die Menünamen können je nach Land variieren.

Aus : Schaltet Motion Plus aus.

Klar : Stellt Motion Plus auf den Modus Klar ein (zur scharfen Anzeige von bewegten Bildern geeignet).

Standard : Stellt Motion Plus auf den Modus Standard ein.

Glätten : Stellt Motion Plus auf den Modus Glätten ein (zur scharfen Anzeige von bewegten Bildern geeignet).

Benutzerdef. : Verwenden Sie diese Option, um Nachbilder und Ruckeln wie gewünscht zu reduzieren.

•

Unschärfemind. : Verwenden Sie diese Option, um Nachbilder wie gewünscht zu reduzieren.

Diese Funktion wird nur dann unterstützt, wenn Motion Plus auf Benutzerdef. eingestellt ist.

•

Judder-Minderung : Verwenden Sie diese Option, um Ruckeln wie gewünscht zu reduzieren.

Diese Funktion wird nur dann unterstützt, wenn Motion Plus auf Benutzerdef. eingestellt ist.

•

LED Clear Motion : Verwenden Sie diese Option, um Ruckeln wie gewünscht zu reduzieren.

Diese Funktion wird nur dann unterstützt, wenn Motion Plus auf Benutzerdef. eingestellt ist.

•

Zurücksetzen: Verwenden Sie diese Option, um die Einstellungen von Motion Plus auf die Standardwerte

zurückzusetzen.

Die Farben auf dem Bildschirm könnten mit dieser Option unbeabsichtigt verfälscht werden.

Deaktiviert, wenn PIP auf Ein eingestellt ist.

Dynam. Hintergrundbel.

Passen Sie die Hintergrundbeleuchtung automatisch an, um unter den aktuellen Bedingungen den bestmöglichen Bildschirmkontrast zu erreichen.

•

Aus / Ein

100
