Samsung CS-29M21MQ, CS-29M21MN, CS-29M16MQ, CS-29K10MQ, CS-21T20MQ User Manual [id]
...
TELEVISI
WARNA
Panduan Pemilik
Sebelum mengoperasikan perangkat,
bacalah buku panduan ini dengan seksama,
dan simpanlah untuk referensi di masa mendatang.
MENU PADA LAYAR
DNIe Jr
(Digital Natural Image engine Junior)
TELETEKS
(PILIHAN)
(PILIHAN)
Daftar Isi
◆ MENYAMBUNGKAN DAN MENYIAPKAN TELEVISI ANDA
■ Panel Kontrol (tergantung dari model)........................................................... 5
■ Panel Sambungan (tergantung dari model)................................................... 6
■ Remote Control Infra Merah .......................................................................... 8
■ Memasukkan Baterai ke dalam Remote Control ........................................... 10
■ Menyambungkan ke Antena atau Jaringan Televisi Kabel............................ 10
■ Memasang Televisi Anda pada Modus Siaga ............................................... 11
■ Menghidupkan atau Mematikan Televisi Anda.............................................. 11
■ Membiasakan dengan Remote Control ......................................................... 12
■ Fitur Plug & Play (tergantung dari model) ..................................................... 13
■ Menyaksikan Demonstrasi ............................................................................ 14
■ Memilih Bahasa Anda.................................................................................... 14
◆ MENGATUR SALURAN
■ Menyimpan Saluran Secara Otomatis........................................................... 15
■ Menyimpan Saluran Secara Manual ............................................................. 16
■ Melompati Saluran Yang Tidak Dikehendaki................................................. 18
■ Mengurutkan Saluran yang Tersimpan ......................................................... 19
INS
◆ MENGGUNAKAN TELEVISI ANDA
■ Mengganti Standar Gambar .......................................................................... 20
■ Menyesuaikan Seting Gambar ...................................................................... 21
■ Memilih Ukuran Gambar................................................................................ 22
■ Seting Gambar Tambahan (tergantung dari model)...................................... 23
■ Menggunakan Fitur Kontrol Kemiringan (tergantung dari model).................. 24
■ Mengatur Layar Biru ...................................................................................... 24
■ Mengganti Standar Suara.............................................................................. 25
■ Menyesuaikan Seting Suara (tergantung dari model) ................................... 26
■ Seting Suara Tambahan (tergantung dari model) ......................................... 27
■ Memilih Melodi............................................................................................... 28
■ Memilih Modus Suara (tergantung dari model) ............................................. 29
■ Mengatur dan Menampilkan Waktu Sekarang .............................................. 30
■ Mengatur Sleep Timer ................................................................................... 31
■ Menghidupkan dan Mematikan Televisi Secara Otomatis ............................ 32
■ Mengatur Level Volume yang Disukai ........................................................... 33
■
Menggunakan fitur LNA (Penguat Derau Rendah) (tergantung pada modelnya).......
■ Mengaktifkan Kunci Anak.............................................................................. 35
■ Menyaksikan Sumber Sinyal Eksternal (tergantung pada modelnya) ........... 36
34
3
INS
Daftar Isi (lanjutan)
◆ MENGGUNAKAN FITUR TELETEKS (tergantung dari model)
■ Fitur Teleteks (tergantung pada modelnya)................................................... 38
■ Menampilkan Informasi Teleteks (tergantung pada modelnya)..................... 38
■ Memilih Halaman dengan Nomor (tergantung pada modelnya).................... 39
■ Menggunakan FLOF untuk Memilih Halaman (tergantung pada modelnya). 40
■ Menyimpan Halaman Teleteks (tergantung pada modelnya)........................ 40
◆ INFORMASI TAMBAHAN TENTANG PENYAMBUNGAN
■ Menghubungkan ke Input/Output AV-1 atau 2 .............................................. 41
■ Menyambungkan ke Input S-Video (tergantung pada modelnya) ................. 41

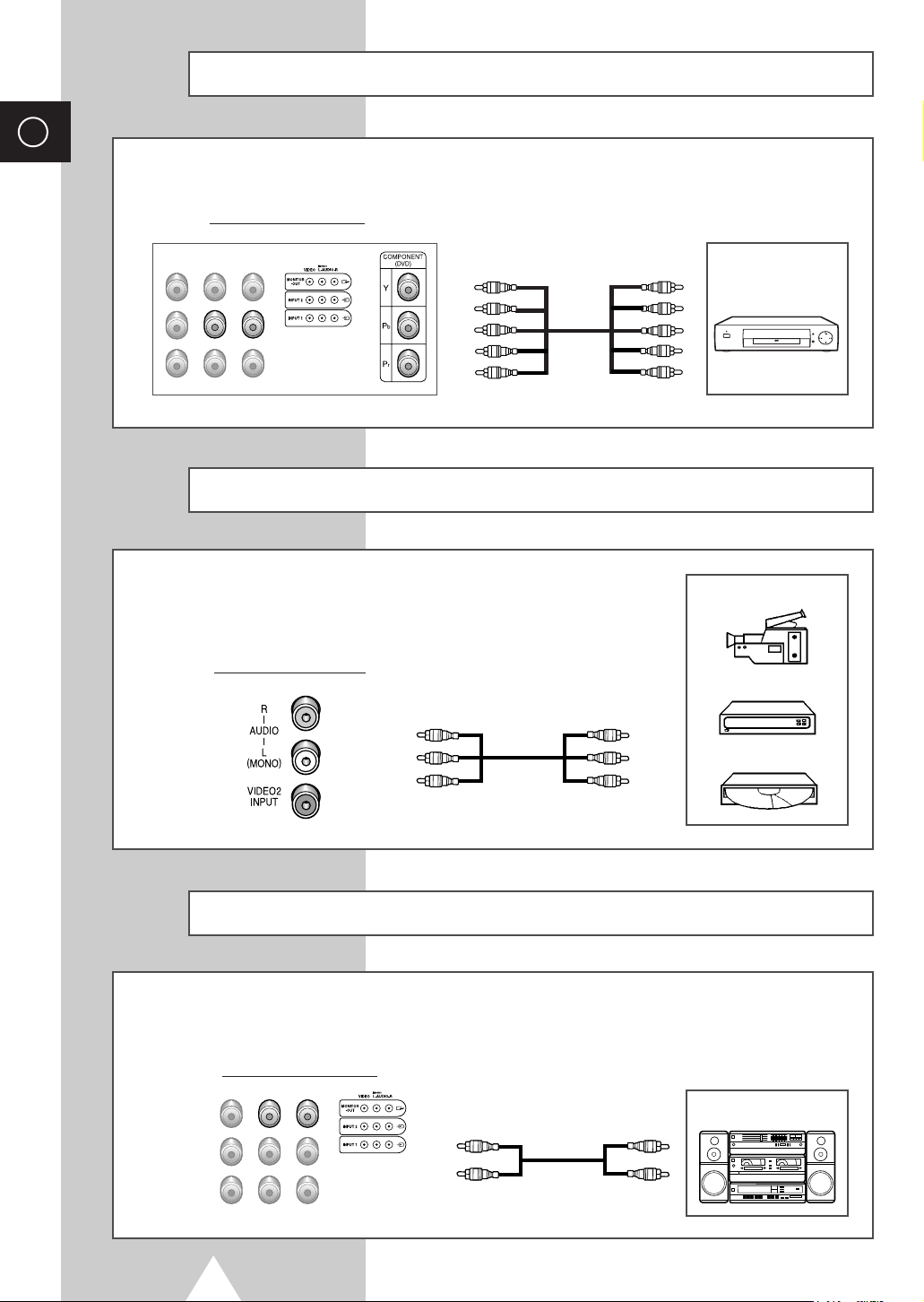

■ Menghubungkan ke Input DVD (tergantung pada modelnya) ....................... 42
■ Menyambungkan ke Input RCA (tergantung pada modelnya) ...................... 42
■ Menyambungkan ke Output Audio (tergantung pada modelnya).................. 42
■ Menyambungkan Headphone (tergantung pada modelnya) ......................... 43
■
Menyaksikan Gambar dari Sumber Eksternal (tergantung pada modelnya)
....... 43
◆ ANJURAN PENGGUNAAN
■ Degaussing Otomatis untuk Menghilangkan Bercak Warna ......................... 44
■ Pemecahan Masalah: Sebelum Menghubungi Tenaga Servis...................... 44
Simbol
Tekan Penting Catatan
☛
➢
4
Panel Kontrol (tergantung dari model)
Konfigurasi sebenarnya pada TV Anda bisa berbeda, tergantung dari
➢
modelnya.
Bagian depan TV
INS
1) Pemilihan sumber input
2) Tampilan menu
3) Pengaturan volume
4) Pemilihan saluran
Menggunakan Tombol pada Panel
➢
Apabila remote control tidak bekerja lagi atau telah hilang, Anda bisa menggunakan kontrol
pada panel TV untuk:
◆
Menghidupkan TV saat berada pada modus Siaga dan memilih saluran
(
▼ CH ▲ atau CH ).
◆
Mengakses menu ( MENU ).
◆
Mengakses volume ( - VOL+).
◆
Berpindah antar modus input Video ( TV/VIDEO ).
5) Sensor remote control
6) Indikator Standby (Siaga)
7) Power (Daya) Hidup/Mati
5
INS
Panel Sambungan (tergantung dari model)
Gambar ini menunjukkan panel Jack-konektor Standar.
➢
Konfigurasi sebenarnya pada TV Anda bisa berbeda, tergantung dari
modelnya.
Bagian Samping TV Bagian depan TV
ΠMENGHUBUNGKAN PIRANTI A/V EKSTERNAL (INPUT)
Konektor RCA (VIDEO + AUDIO-L dan R) digunakan untuk peralatan seperti camcorder, video disc
player dan piranti video game tertentu.
◆ Apabila konektor samping (atau depan) dan belakang terhubung ke peralatan eksternal, AV
➢
samping (atau depan) mendapat prioritas.
◆ Apabila menggunakan peralatan mono seperti camcorder, video disc player dan piranti
video game tertentu, hubungkan ke konektor input “AUDIO-L”.
´ MENGHUBUNGKAN PIRANTI S-VIDEO EKSTERNAL (INPUT) (PILIHAN)
-
Input video dan audio untuk piranti eksternal dengan output S-Video, seperti camcorder atau VCR.
ˇ MENGHUBUNGKAN HEADPHONES (PILIHAN)
-
Anda dapat menghubungkan satu set headphones ke televisi Anda jika Anda ingin menyaksikan acara
televisi tanpa mengganggu orang lain di ruangan yang sama.
-
Penggunaan headphones dalam waktu lama pada volume tinggi dapat merusak pendengaran Anda.
Sewaktu Anda menghubungkan sistem audio atau video ke
☛
televisi Anda, pastikan semua piranti dimatikan.
Bacalah dokumentasi yang disertakan dengan peralatan Anda
untuk petunjuk penyambungan terperinci dan langkah
pencegahan keselamatan yang terkait.
6
Panel Sambungan (tergantung dari model) (lanjutan)
Bagian Belakang TV
INS
ΠMONITOR OUT
(VIDEO
Output untuk perangkat eksternal
´ AV 1 (VCR) -VIDEO/AUDIO(L/R)
AV 2 (VCR) -VIDEO/L-AUDIO-R
Input atau output untuk perangkat
eksternal, seperti VCR, DVD, perangkat
video game atau video disc player.
ˇ COMPONENT (DVD)
Input video (Y/PB/PR) dan audio (L/R)
untuk Komponen.
Format yang tersedia untuk Input Komponen: 480i
➢
Apabila menggunakan peralatan mono seperti camcorder, video disc player dan piranti video
➢
game tertentu, hubungkan ke konektor input “AUDIO-L”.
/ L-AUDIO-R)
¨ VHF/UHF (75Ω)
Konektor koaksial 75Ω untuk
Antena/Jaringan Kabel.
ˆ / (SCART)
Input atau output untuk perangkat
eksternal, seperti VCR, DVD, perangkat
video game atau video disc player.
7
INS
Remote Control Infra-merah (Semua Fungsi Kecuali Teleteks)
Tombol dan Penandaan bisa berubah sewaktu-waktu.
➢
TELEVISI STAND-BY (SIAGA)
PEMILIHAN SALURAN LANGSUNG
BERTUKAR ANTARA DUA SALURAN
PEMILIHAN SALURAN SATU
VOLUME MENINGKAT
YANG TERAKHIR DITAMPILKAN
SALURAN BERIKUTNYA
SUARA MATI SEMENTARA
VOLUME MENURUN
PEMILIHAN STASIUN/
JARINGAN KABEL
TAMPILAN MENU
PINDAH KE PILIHAN MENU YANG
MENYESUAIKAN NILAI PILIHAN
PEMILIHAN UKURAN GAMBAR
PEMILIHAN MODUS SUARA
TAMPILAN MENU SUARA
DIINGINKAN/
SUARA TURBO
PEMILIHAN INPUT EKSTERNAL
SALURAN SEBELUMNYA
TAMPILAN INFORMASI
KELUAR DARI TAMPILAN APAPUN
MENGGANTI KONFIRMASI
MATI OTOMATIS
PEMILIHAN EFEK GAMBAR
PEMILIHAN EFEK SUARA
Kinerja remote control bisa terpengaruh oleh cahaya yang terang.
➢
8
Remote Control Infra-merah (Fungsi Teleteks)
TAHAN TELETEKS
HALAMAN TELETEKS BERIKUTNYA
PEMILIHAN MODE LIST/FLOF
HALAMAN TELETEKS
SEBELUMNYA
MENAMPILKAN TELETEKS
INS
PEMILIHAN PROGRAM DENGAN
SUB-HALAMAN TELETEKS
CAMPURAN INFORMASI TELETEKS
TAMPILAN TELETEKS/
DAN SIARAN NORMAL
PEMILIHAN TOPIK FASTTEXT
NAMA
UKURAN GAMBAR
MENYIMPAN TELETEKS
9
INS
Memasukkan Baterai ke dalam Remote Control
Anda harus memasukkan atau mengganti baterai di dalam remote
control apabila Anda:
◆ Membeli televisi
◆ Mengetahui bahwa remote control tidak bisa lagi bekerja
dengan benar
1 Lepaskan tutup pada bagian belakang remote control dengan
menekan simbol
untuk melepaskannya.
2 Masukkan dua baterai R03, UM4, “AAA” 1.5V atau baterai yang
ekivalen dengan memperhatikan kutub-kutubnya:
◆-pada baterai dengan -pada remote control
◆+pada baterai dengan +pada remote control
3 Pasang tutup dengan meletakkannya tepat pada alas remote
control lalu tekan kembali ke tempat semula.
()
ke bawah lalu menariknya dengan kuat
Menyambungkan ke Antena atau Jaringan Televisi Kabel
Bagian belakang TV
atau
P 4
Jaringan Televisi
Kabel
Mono
Untuk menyaksikan saluran televisi dengan benar, sinyal harus
diterima oleh perangkat dari salah satu sumber berikut ini:
◆ Antena luar
◆ Jaringan televisi kabel
◆ Jaringan satelit
1 Dalam tiga kasus pertama, sambungkan kabel antena atau input
jaringan ke soket koaksial 75Ω pada bagian belakang TV.
2 Apabila Anda menggunakan antena dalam, Anda mungkin perlu
memutarnya sewaktu mencari gelombang TV untuk mendapatkan
gambar yang tajam dan jelas.
Untuk informasi lebih lanjut, ikuti petunjuk pada:
◆ “Menyimpan Saluran Secara Otomatis” di hal. 15.
◆ “Menyimpan Saluran Secara Manual” di hal. 16.
Tampilan Kekuatan Sinyal( ) (Pilihan)
➢
Simbol “ ”(Kekuatan Sinyal) ditampilkan dengan
menekan tombol “INFO ( )”.
Simbol ini menampilkan kekuatan siyal saluran TV yang
Anda saksikan.
Semakin banyak balok sinyal semakin baik sensitivitas TV
pada saluran yang aktif.
10
Menghidupkan atau Mematikan Televisi Anda
Kabel listrik terpasang pada bagian belakang televisi Anda.
1 Tancapkan kabel listrik ke soket yang sesuai.
Tegangan listrik ditunjukkan di bagian belakang TV dengan
➢
frekuensi 50 atau 60Hz.
2 Tekan tombol “ ” (Hidup/Mati) di bagian depan televisi.
Hasil
: Indikator Standby (Siaga) di bagian depan televisi
menyala.
3 Tekan tombol POWER () pada remote control untuk
menghidupkan televisi.
Hasil
: Program yang terakhir Anda saksikan akan dipilih
kembali secara otomatis.
Jika Anda belum menyimpan saluran apapun, gambar yang
➢
tampil tidak jelas. Ikuti petunjuk pada “Menyimpan Saluran
Secara Otomatis” di hal. 15 atau “Menyimpan Saluran
Secara Manual” di hal. 16.
4 Untuk mematikan televisi Anda, tekan kembali tombol “ ”
(Hidup/Mati).
INS
Memasang Televisi Anda pada Modus Siaga
Televisi Anda bisa dipasang pada modus Siaga, untuk mengurangi:
◆ Konsumsi daya
◆ Keausan tabung sinar katoda
Modus Siaga bisa digunakan apabila Anda ingin berhenti
menyaksikan sejenak (selama makan, misalnya).
1 Tekan tombol POWER () pada remote control.
Hasil
: Layar akan padam dan indikator Siaga pada bagian
depan televisi menyala merah.
2 Untuk menghidupkan kembali televisi, cukup tekan lagi tombol
POWER ().
Anda dapat juga menghidupkan dengan menekan tombol
➢
P atau .
Jangan meninggalkan televisi Anda pada modus Siaga
☛
untuk jangka waktu yang lama (sewaktu Anda pergi
berlibur, misalnya). Matikan televisi Anda dengan
menekan tombol “ ” (Hidup/Mati) di bagian depan
televisi. Dianjurkan untuk mencabut kabel listrik dan
antena.
11
INS
Membiasakan dengan Remote Control
Remote control terutama digunakan untuk:
◆ Mengganti saluran dan mengatur volume
◆ Mengatur set up TV menggunakan sistem menu pada
layar
Tabel berikut menyajikan tombol-tombol yang paling sering
digunakan dan fungsinya.
Tombol Fungsi Tayangan Fungsi Menu
Untuk menampilkan saluran
tersimpan berikutnya.
Untuk menampilkan saluran
tersimpan sebelumnya.
sampai Untuk menampilkan saluran yang sesuai.
-/--
PRE-CH Tekan tombol PRE-CH. TV akan berpindah ke saluran yang
MUTE Untuk mematikan suara sementara.
MENU Untuk menampilkan sistem Untuk kembali ke menu
Untuk memilih saluran bernomor sepuluh atau lebih.
Tekan tombol ini, dan simbol “--” akan ditampilkan.
Masukkan nomor saluran dua-digit.
terakhir ditayangkan.
Untuk berpindah cepat antara dua saluran yang berjauhan,
atur ke satu saluran, kemudian gunakan tombol angka untuk
memilih saluran yang kedua. Kemudian, gunakan tombol
PRE-CH untuk berpindah cepat di antara keduanya.
Untuk menaikkan volume.
Untuk menurunkan volume.
Untuk menghidupkan kembali suara, tekan lagi
➢
tombol ini, atau tekan tombol atau .
menu pada layar. sebelumnya atau ke tayangan
-
-
-
-
normal.
12
-
-
EXIT
TV ◆ Digunakan untuk kembali
ke mode TV sewaktu
dalam mode input eksternal.
-
Untuk:
◆ Menampilkan submenu
yang berisi pilihan untuk
pilihan menu yang aktif
◆ Menaikkan/menurunkan
nilai pilihan menu
Untuk konfirmasi pilihan
Anda.
Untuk keluar dari sistem
menu dan langsung
kembali ke tayangan normal.
-
Fitur Plug & Play (tergantung dari model)
Pada saat televisi dihidupkan untuk pertama kalinya, tiga seting
dasar pelanggan dijalankan secara otomatis dan berurutan:
mengatur seting bahasa, saluran dan jam.
INS
Plug & Play
1 Apabila TV pada modus Siaga, tekan tombol POWER () pada
remote control.
Hasil
: Pesan Plug & Play ditampilkan. Pesan tersebut
akan berkedip sejenak, lalu menu
Bahasa ditampilkan
secara otomatis.
22Pilihlah bahasa yang diinginkan dengan menekan tombol ▼
atau ▲. Tekan tombol ENTER () untuk memasukkan bahasa.
Hasil
: Pesan Cek masukan antena ditampilkan.
Jika tidak ada bahasa yang dipilih pada menu Bahasa,
➢
menu
Bahasa akan hilang setelah 30 detik.
3 Pastikan antena sudah tersambung ke TV.
Tekan tombol
Hasil
: Menu Simpan Oto. ditampilkan dengan Area dipilih.
ENTER ().
4 Tekan kembali tombol ENTER ().
Pilih daerah Anda dengan menekan tombol
tekan tombol
Untuk mencari saluran, pilih
ENTER ().
Cari dengan menekan tombol ▼
atau ▲, kemudian tekan tombol ENTER ().
Tekan kembali tombol
Tekan tombol
Hasil
: Menu Waktu ditampilkan dengan Jam dipilih.
➢
MENU () untuk menghentikan pencarian.
Ikuti petunjuk pada “Menyimpan Saluran Secara Otomatis”
ENTER () untuk mulai mencari saluran.
di hal. 15.
▼ atau ▲, kemudian
5 Tekan tombol ¦ atau untuk berpindah ke jam atau menit. Atur
jam atau menit dengan menekan tombol
Ikuti petunjuk pada “Mengatur dan Menampilkan Waktu
➢
Sekarang” di hal. 30.
▼ atau ▲.
6 Setelah Anda selesai, tekan tombol MENU ().
Hasil
: Pesan Nikmati tayangan Anda. ditampilkan, dan
saluran yang telah tersimpan akan diaktifkan.
7 Jika Anda ingin mengatur ulang fitur ini...
Bahasa
English
Melayu
Indonesia
Pindah Masuk
Cek masukan antena
Masuk Keluar
TV
Area : NZ/INDONESIA
Cari
Pindah Masuk Kembali
TV
Jam -- : -- am
Timer Tidur : Mati
Timer Hidup -- : -- am Mati
Timer Mati -- : -- am Mati
Vol. Timer Hdp : 10
Pindah Masuk Kembali
Simpan Oto.
Cari
Mulai
Masuk Kembali
Waktu
√√
√√
1 Tekan tombol MENU ().
2 Tekan tombol ▼ atau ▲ untuk memilih Setup, lalu tekan
tombol
ENTER ().
Hasil
: Plug & Play dipilih.
3 Tekan kembali tombol ENTER ().
Hasil
: Fitur ini dijalankan dengan pesan Plug & Play
ditampilkan.
Nikmati tayangan Anda.
TV
Plug & Play
Bahasa : Indonesia
Waktu
Kunci Anak
Layar Biru : Mati
Melodi : Hidup
Demonstrasi
Pindah Masuk Kembali
13
Setup
√√
√√
√√
√√
√√
√√
INS
Menyaksikan Demonstrasi
TV
Plug & Play
Bahasa : Indonesia
Waktu
Kunci Anak
Layar Biru : Mati
Melodi : Hidup
Demonstrasi
Pindah Masuk Kembali
Setup
Untuk membiasakan dengan berbagai menu yang ditawarkan
televisi, Anda bisa menyaksikan demonstrasi yang tersedia.
√√
√√
√√
√√
√√
√√
1 Tekan tombol MENU () .
Hasil
: Menu utama ditampilkan.
2 Tekan tombol ▼ atau ▲ untuk memilih Setup.
Hasil
: Pilihan yang tersedia di dalam grup Setup
ditampilkan.
3 Tekan tombol ENTER ().
4 Tekan tombol ▼ atau ▲ untuk memilih Demonstrasi.
5 Tekan tombol ENTER ().
Hasil
: Setiap pilihan menu ditampilkan bergantian.
Jika Anda ingin keluar dari demonstrasi, tekan tombol EXIT
➢
() pada remote control.
Memilih Bahasa Anda
TV
Plug & Play
Bahasa : Indonesia
Waktu
Kunci Anak
Layar Biru : Mati
Melodi : Hidup
Demonstrasi
Pindah Masuk Kembali
Setup
Pada waktu Anda menggunakan televisi untuk pertama kalinya,
Anda harus memilih bahasa yang akan digunakan untuk
menampilkan menu dan petunjuk.
√√
√√
√√
√√
√√
√√
1 Tekan tombol MENU ().
Hasil
: Menu utama ditampilkan.
2 Tekan tombol ▼ atau ▲ untuk memilih Setup.
Hasil
: Pilihan yang tersedia di dalam grup Setup
ditampilkan.
3 Tekan tombol ENTER ().
4 Tekan tombol ▼ atau ▲ untuk memilih Bahasa.
5 Pilih bahasa yang sesuai dengan menekan tombol ENTER ()
berulang kali.
14
Loading...
