características de su nuevo
aire acondicionado
• Una oferta fresca para el verano
En esos días de calor abrasador y en las largas noches sin descanso del verano, no hay
mejor escape del calor que la fresca comodidad del hogar. Su nuevo aire acondicionado
termina con los agobiantes días calurosos del verano y le permite descansar. Este verano,
derrote al calor con su propio aire acondicionado.
• Sistema rentable
Su nuevo aire acondicionado no sólo le brinda el máximo poder de enfriamiento en el
verano, sino que también puede ser un método de calefacción efectivo en el invierno con
el avanzado sistema de “bomba de calor”. Esta tecnología es hasta un 300% más rentable
que la calefacción eléctrica, por lo que puede reducir aún más su costo de funcionamiento.
Ahora, satisfaga las necesidades de todo el año con un aire acondicionado.
• Un estilo para todo lugar
El diseño elegante y armonioso le brinda prioridad a la estética de su espacio y complementa
cualquier decoración previa de interiores. Con su color suave y la forma redondeada de sus
bordes, el nuevo aire acondicionado le añade clase a cualquier habitación. Disfrute lo que le
ofrece su aire acondicionado tanto en lo funcional como en lo estético.
• Tipo casete, compacto y fácil de usar
Diseñado para su instalación en la mayoría de los tipos de techos en suspensión, el aire
acondicionado tipo casete es ideal para los locales comerciales y de negocios. El aire fresco/
cálido renovado puede suministrarse a través de 1, 2 o los 4 lados controlables de la unidad.
Todas las funciones del aire acondicionado se controlan con facilidad mediante el control
remoto.
Para realizar consultas futuras con facilidad, escriba aquí
el modelo y número de serie. Encontrará el número de su
modelo sobre el lado derecho del aire acondicionado.
N° de modelo
N° de serie
02_ características
información de seguridad
Para evitar las descargas eléctricas, desconecte la energía antes de proceder al mantenimiento, la limpieza
o la instalación de la unidad.
INFORMACIÓN DE SEGURIDAD
Antes de utilizar su nuevo aire acondicionado, lea este manual minuciosamente para asegurarse de que
sabe cómo manejar de manera segura y eficaz las desarrolladas características y funciones de su nuevo
aparato.
Como las siguientes instrucciones de funcionamiento abarcan varios modelos, las características de su aire
acondicionado pueden diferir levemente de las que se describen en este manual. Si tiene preguntas, llame
a su centro de contacto más cercano o busque ayuda e información en línea en www.samsung.com.
Los íconos y signos que figuran en este manual del usuario
significan:
ESPAÑOL
ADVERTENCIA
Riesgo de muerte o daños personales graves.
PRECAUCIÓN
Riesgo potencial de daños personales o materiales.
Para reducir los riesgos de incendio, explosión, descargas eléctricas o daños
PRECAUCIÓN
Estos signos de advertencia se encuentran aquí para evitarle daños a usted y a los
demás.
Sígalos cuidadosamente.
Después de leer esta sección, guárdela en un lugar seguro para consultarla en el futuro.
personales cuando utiliza el aire acondicionado, siga estas instrucciones
básicas de seguridad:
NO intente.
NO desmonte.
NO toque.
Siga las instrucciones detenidamente.
Desenchufe el enchufe de alimentación de la toma de la pared.
Asegúrese de que la máquina esté conectada a una toma de tierra para evitar
las descargas eléctricas.
Llame al centro de contacto para solicitar ayuda.
Instrucciones recomendadas o información útil para el uso.
SIGNOS DE ADVERTENCIA RIGUROSOS
ADVERTENCIA
No coloque el aire acondicionado cerca de sustancias peligrosas o equipos que liberen
llamas libres para evitar incendios, explosiones o heridas.
• Riesgo potencial de incendio o explosión.
No bloquee el aire acondicionado ni coloque objetos frente a él. No se ponga encima del
aire acondicionado y no cuelgue ni coloque objetos pesados sobre el mismo.
• Riesgo potencial de daños personales.
información de seguridad _03
información de seguridad
SIGNOS DE ADVERTENCIA RIGUROSOS
ADVERTENCIA
No instale la unidad exterior en un lugar inestable o en una superficie elevada donde se
encuentre en riesgo de caer.
• Si la unidad exterior se cae, puede causar daños personales o a la propiedad.
Cualquier cambio o modificación que se realice sin seguir el manual de instalación, puede
producir fallas en el aire acondicionado o daños al mismo. En este caso, el usuario será
responsable de todos los gastos de reparación.
Si entran gas o impurezas, excepto refrigerante R410A en el tubo de refrigeración, hay
peligro de problemas graves y lesiones.
No pulverice gases inflamables como por ejemplo insecticidas cerca del aire
acondicionado.
• Riesgo potencial de descargas eléctricas, incendios o fallos en la unidad.
No inserte ningún objeto como dedos o ramas en los conductos de ventilación del aire
acondicionado.
• Mantenga a los niños alejados del aire acondicionado. Riesgo potencial de daños personales.
No corte el enchufe de alimentación para conectarlo a un cable de alimentación diferente.
Nunca intente prolongar el cable de alimentación.
• Riesgo potencial de incendios o descargas eléctricas.
No tire del cable de alimentación y no toque el enchufe de alimentación con las manos.
• Riesgo potencial de incendios o descargas eléctricas.
No utilice nunca un enchufe de alimentación o cable de alimentación dañado y tampoco
un receptáculo de alimentación flojo.
• Riesgo potencial de incendios o descargas eléctricas.
El trabajo eléctrico debe ser realizado por un técnico de servicio cualificado, según la
normativa nacional sobre las instalaciones eléctricas y con los cables especificados.
• Si la capacidad del cable de alimentación es insuficiente o el trabajo eléctrico no se realizó de la manera
adecuada, pueden ocurrir descargas eléctricas o incendios.
Debe conectar el cable de alimentación en el conector del cable de alimentación y
ajustarlo con una grampa.
No conecte el aire acondicionado a un aparato de calefacción y no intente desmontarlo,
modificarlo o repararlo usted mismo.
• Riesgo potencial de fallo en la unidad, descarga eléctrica o incendio. Si es necesario realizar reparaciones,
consulte con el centro de contacto.
Consulte en el lugar de compra o en un centro de contacto sobre cómo desmontar o
reinstalar el aire acondicionado.
• Riesgo potencial de fallo en la unidad, escape de agua, descarga eléctrica o incendio.
Consulte con el lugar de compra o con un centro de contacto sobre cómo instalar el aire
acondicionado.
• La instalación inadecuada conlleva un riesgo de fallo en la unidad, pérdidas de agua, descargas eléctricas
o incendios.
• En caso de instalarlo en áreas especializadas, como un complejo de fábricas o una zona costera salina,
consulte con el lugar de compra o con el centro de contacto para obtener detalles específicos de
instalación.
Instale el aire acondicionado con la escuadra de soporte sujeta con seguridad para que se
utilice durante un extenso período de tiempo.
• Si el aire acondicionado se cae, puede provocar daños personales o daños a la propiedad.
Si la unidad interior se humedece, apáguela inmediatamente y llame a su centro de
contacto más cercano.
• Riesgo potencial de incendios o descargas eléctricas.
Instale un disyuntor y un interruptor de cortocircuito exclusivos para el aire acondicionado.
• Riesgo potencial de descargas eléctricas o incendios.
Si el cable de alimentación está dañado, el fabricante o un técnico de servicio cualificado
deberá reemplazarlo.
04_ información de seguridad
Asegúrese siempre de que el cable de alimentación cumpla con los estándares actuales de
seguridad. Instale siempre el aire acondicionado cumpliendo con los estándares locales de
seguridad.
Verifique que el voltaje y la frecuencia del cable de alimentación cumplan con las
especificaciones y que el cable instalado sea suficiente para asegurar el funcionamiento
de cualquier otro artefacto doméstico que se conecte a las mismas líneas eléctricas.
El aire acondicionado debe instalarse de acuerdo con las normativas nacionales sobre las
instalaciones eléctricas y las normativas de seguridad que correspondieran.
Instale los cables suministrados firmemente. Asegúrelos de manera que no se ejerza
fuerza externa sobre la placa terminal.
• Si la conexión está floja, puede generarse calor y provocar descargas eléctricas o incendios.
Utilice solamente disyuntores aprobados.
• No utilice nunca cables de acero o cables de cobre como disyuntores. Puede provocar un incendio o el
mal funcionamiento de la unidad.
Utilice una fuente de energía exclusiva para el aire acondicionado.
• Riesgo potencial de descargas eléctricas o incendios.
No coloque el cable de alimentación demasiado tirante ni le cuelgue objetos pesados.
No doble excesivamente el cable de alimentación.
• Riesgo potencial de incendios o descargas eléctricas.
Verifique siempre que las conexiones eléctricas (entrada de cables, sección de
conductores, protecciones...) cumplan con las especificaciones eléctricas y las
instrucciones provistas en el esquema de cableado.
Verifique siempre que todas las conexiones cumplan con los estándares aplicables para la
instalación de aparatos de aire acondicionado.
Utilice un receptáculo que posea una terminal a tierra. El receptáculo debe utilizarse
exclusivamente para el aire acondicionado.
• Una conexión eléctrica a tierra inadecuada puede provocar descargas eléctricas o incendios.
Asegúrese de conectar la unidad a tierra. No conecte el cable a tierra a una tubería de gas,
tubería de agua, pararrayos o a la masa de las líneas telefónicas.
• Si la unidad no cuenta con una conexión a tierra adecuada, puede provocar descargas eléctricas.
Verifique siempre que haya una conexión a tierra adecuada disponible.
ESPAÑOL
Desconecte el aire acondicionado de la fuente de alimentación antes de que lo reparen o
desmonten.
SIGNOS DE PRECAUCIÓN
PRECAUCIÓN
Cuando instale la unidad, conecte primero los tubos del refrigerante y después las líneas
eléctricas.
Desmonte siempre las líneas eléctricas antes que los tubos de refrigerante.
Verifique que el aire acondicionado esté conectado al cable de alimentación de acuerdo
con las instrucciones provistas en el diagrama de cableado que se incluye en el manual.
El fabricante no será responsable de los daños que se originen de los cambios sin
autorización o la conexión inadecuada de las líneas eléctricas e hidráulicas.
El incumplimiento de estas instrucciones o de los requisitos expuestos en el cuadro
de“Límites de funcionamiento”, incluido en el manual, invalidarán inmediatamente la
garantía.
Asegúrese de que no entre agua en el aire acondicionado.
• Riesgo potencial de descargas eléctricas.
Apague el aire acondicionado mediante el control remoto o accesorio de control provisto
(si existe tal accesorio). No desenchufe la unidad para apagarla (a menos que haya un
peligro inmediato).
No abra la parrilla delantera durante el funcionamiento.
• Riesgo potencial de descargas eléctricas o fallo en la unidad.
El aire fresco no debería circular directamente hacia las personas, mascotas y plantas.
• Es perjudicial para la salud, las mascotas y las plantas.
información de seguridad _05
información de seguridad
SIGNOS DE PRECAUCIÓN
PRECAUCIÓN
No utilice el aire acondicionado durante un largo período en una habitación con la puerta
cerrada o con bebés, personas mayores o discapacitadas.
• Abra la puerta o las ventanas para ventilar la habitación al menos una vez por hora para evitar la escasez
de oxígeno.
No beba el agua residual que sale del aire acondicionado.
• Riesgo potencial para la salud.
No exponga el filtro de polvo a la luz solar directa durante el secado.
• Una fuerte luz solar directa puede deformar el filtro de polvo.
No permita que los niños se trepen al aire acondicionado.
Utilice sólo los accesorios especificados e instale el aire acondicionado con los equipos
especificados.
• Si no utiliza los accesorios especificados, el aire acondicionado puede caerse de su lugar, puede perder
agua o pueden ocurrir descargas eléctricas o incendios.
No utilice el aire acondicionado como instrumento de refrigeración de precisión para
alimentos, mascotas, plantas, cosméticos o máquinas.
No golpee el aire acondicionado.
• Riesgo potencial de incendios o fallo en la unidad.
No pulverice agua directamente sobre el aire acondicionado, ni utilice bencina, disolvente
o alcohol para limpiar la superficie de la unidad.
• Riesgo potencial de descargas eléctricas o incendios.
• Riesgo potencial de daños al aire acondicionado.
No coloque objetos, especialmente contenedores con líquido sobre el aire acondicionado.
No toque la tubería conectada al aire acondicionado.
Este aparato debe instalarse de acuerdo con el manual de instalación provisto.
Instale la tubería más corta que sea posible.
• Si la tubería es demasiado larga, se puede reducir la vida útil del aire acondicionado y afectar a su
eficiencia.
Instale el cable de alimentación y el cable de comunicación de la unidad interior y exterior
a 1m por lo menos de los aparatos eléctricos.
Instale la unidad interior lejos de los artefactos de iluminación usando el contrapeso.
• Si utiliza un control remoto inalámbrico, pueden ocurrir errores de recepción debido al contrapeso del
artefacto de iluminación.
Para máxima seguridad, los instaladores siempre deben leer cuidadosamente las
siguientes advertencias.
No instale el aire acondicionado en los siguientes lugares.
• Lugares en los que haya aceite mineral o ácido arsénico.
• Las piezas de resina se encienden y los accesorios pueden caerse o el aparato puede perder agua. La
capacidad del intercambiador de calor puede reducirse o el aire acondicionado puede dejar de funcionar.
• Lugares en los que se genere gas corrosivo como ácido sulfúrico a través de los conductos de ventilación
o la salida de aire.
• El tubo de cobre o el tubo de conexión pueden oxidarse y provocar un escape de refrigerante.
• Lugares en los que haya una máquina que genere ondas electromagnéticas.
El aire acondicionado podría dejar de funcionar normalmente debido al sistema de control.
• Lugares donde haya peligro de que exista un gas combustible, fibra de carbono o polvo inflamable
• Lugares donde se manejen bencinas o gasolina pueden provocar fugas de gas y causar un incendio.
Si el aire acondicionado se instala en una habitación pequeña, se deben tomar medidas
para evitar que la concentración de refrigerante en la habitación supere el límite de
seguridad en el caso de que haya un escape de refrigerante.
Consulte al distribuidor con respecto a las medidas adecuadas para evitar que se supere
la concentración admisible.
• Si se produce un escape de refrigerante y se supera el límite de concentración, pueden provocarse riesgos
debidos a la falta de oxígeno en la habitación.
06_ información de seguridad
Instale el aire acondicionado fuera de la exposición directa a la luz solar y alejado de
aparatos de calefacción y de lugares húmedos.
• Cuelgue cortinas en las ventanas para incrementar la eficiencia de refigeración y para evitar el riesgo de
descargas eléctricas.
El aire acondicionado está compuesto de piezas móviles. Mantenga a los niños alejados
de la unidad para evitar lesiones físicas.
Compruebe que no existan daños en el momento de la entrega. En caso de haber daños,
no instale el aire acondicionado y llame al lugar de compra de manera inmediata.
Inserte el filtro de polvo antes de poner en marcha el aire acondicionado.
• Si no hay un filtro de polvo dentro del aire acondicionado, el polvo acumulado puede reducir la vida útil del
aire acondicionado y provocar que se desperdicie electricidad.
Mantenga la temperatura interior estable y no extremadamente fría, en especial cuando
haya niños, personas mayores o discapacitadas.
Limpie el filtro de polvo cada 2 semanas. Limpie el filtro de polvo con más frecuencia si el
aire acondicionado funciona en áreas polvorientas.
El material de embalaje y las baterías agotadas del control remoto (opcional) pueden
desecharse cumpliendo con la normativa nacional.
El refrigerante que se utiliza en el aire acondicionado debe tratarse como desecho
químico. Deseche el refrigerante siguiendo los estándares nacionales.
Haga que un técnico de servicio cualificado instale el aire acondicionado y realice una
prueba de funcionamiento.
Conecte con firmeza la manguera de salida al aire acondicionado para lograr un desagüe
adecuado.
Instale la unidad exterior donde el ruido y la vibración del funcionamiento no molesten a
sus vecinos y en un lugar que esté bien ventilado y sin obstáculos.
• Riesgo potencial de fallos.
• El ruido del funcionamiento puede molestar a sus vecinos.
Asegúrese de que se tomen precauciones con respecto al acceso de los niños al aire
acondicionado y de que éstos no jueguen con la unidad.
Cuando use un control remoto sin cable, la distancia no debería ser superior a
7 metros desde el aire acondicionado.
Si el control remoto no se usa durante un largo período de tiempo, quite las pilas para
evitar la pérdida de electrólitos.
Cuando limpie la unidad exterior, toque las aletas del radiador intercambiador de calor con
sumo cuidado.
• El uso de guantes gruesos puede protegerle las manos.
Asegúrese de que el goteo de agua condensada de la manguera de salida fluya de forma
adecuada y segura.
Guarde el manual de funcionamiento e instalación en un lugar seguro y recuerde
entregárselo al nuevo dueño del aire acondicionado si lo vende o transfiere.
Todos los materiales utilizados para fabricar y embalar el aire acondicionado son
reciclables.
Después de completar la instalación, lleve siempre a cabo una prueba funcional y brinde al
usuario las instrucciones necesarias sobre cómo operar el aire acondicionado.
El aparato no debe ser utilizado por niños o personas con poca fuerza sin supervisión: Se
debe supervisar a los niños pequeños para asegurarse de que no jueguen con el aparato.
Limpie el aire acondicionado después de que el ventilador interior se haya detenido.
• Riesgo potencial de daños o descargas eléctricas.
Encárguese de que un técnico de servicio cualificado revise regularmente el estado, las
conexiones eléctricas, las tuberías y la cubierta externa del aire acondicionado.
No abra las puertas y ventanas de la habitación que se está enfriando durante el
funcionamiento de la unidad a menos que sea necesario.
No bloquee los conductos de ventilación del aire acondicionado. Si hay objetos que
bloquean el flujo de aire, esto puede provocar fallos en la unidad o un mal funcionamiento.
Asegúrese de que no haya obstáculos debajo de la unidad interior.
• Riesgo potencial de incendios o daños a la propiedad.
ESPAÑOL
información de seguridad _07
información de seguridad
SIGNOS DE PRECAUCIÓN
PRECAUCIÓN
Asegúrese de que no haya obstáculos o cubiertas que bloqueen el aire acondicionado.
Conceda espacio suficiente para la circulación del aire.
• Una ventilación insuficiente puede provocar un mal funcionamiento.
Asegúrese de que el voltaje y la frecuencia del sistema eléctrico sean compatibles con el
aire acondicionado.
Si ocurre un corte de energía mientras el aire acondicionado se encuentra en
funcionamiento, apague de inmediato la fuente de alimentación.
La corriente máxima se mide según el estándar IEC para la seguridad y la corriente se
mide según el estándar ISO de eficiencia energética.
La unidad debe enchufarse en un circuito independiente si corresponde, o conecte el
cable de alimentación al disyuntor auxiliar. La desconexión de todos los polos de la fuente
de alimentación debe incorporarse en el cableado fijo con una apertura de contacto de
>3mm.
Después de conectar el cable de alimentación entre la unidad interior y la exterior, instale
la cubierta de la caja de componentes con seguridad y asegúrese de que no esté floja.
Para el cable de alimentación, utilice la clasificación de materiales H07RN-F o H05RN-F.
Un suministro de electricidad inestable debe mantenerse dentro del 10% de la escala de
suministro en todas las unidades interiores.
Si el suministro de electricidad es mucho más inestable, esto puede reducir la vida útil del
condensador. Si el suministro inestable supera el 10% de la escala de suministro, la unidad
interior se protege, se apaga e indica el modo de error.
Para proteger el producto del agua y posibles descargas eléctricas, debe mantener el
cable de alimentación y el cable de conexión de las unidades interna y externa dentro del
tubo de protección.
Conecte el cable de alimentación al disyuntor auxiliar.
Debe guardar el cable en un tubo de protección.
Mantenga distancias de 50mm o más entre el cable de alimentación y el cable de
comunicación.
La longitud máxima del cable de alimentación debe estar a un 10% de la pérdida de
potencia. Si se supera, debe considerar otro método de alimentación.
Debe considerarse un cortacircuitos (MCCB, ELB) con mayor capacidad, si se conectan
varias unidades interiores a un cortacircuitos.
Utilice un conector de lengüeta redonda sin soldadura para conectar el cable de
alimentación a la placa terminal.
Utilice un destornillador adecuado para ajustar los tornillos de la terminal.
Si ajusta los tornillos de la terminal más de lo necesario, puede romperlos.
El aire acondicionado sólo debe usarse para las aplicaciones para que ha sido diseñado: la
unidad interior no es adecuada para instalarse en áreas para lavandería.
Nuestras unidades deben instalarse en los lugares indicados en el manual de instalación
para asegurar accesibilidad desde ambos lados o posibilidad de efectuar mantenimiento y
reparaciones rutinarios. Los componentes de las unidades deben ser accesibles y pueden
desmontarse en condiciones seguras para personas o cosas.
Por esta razón, donde no se incluye como indicada en el Manual de Instalación, el
costo necesario para alcanzar y reparar la unidad (en seguridad, como requerido por
regulaciones actuales vigentes) con eslingas, camiones, andamios o cualquier otro medio
de elevación no será considerado en garantía y se cobra al usuario final.
Asegúrese de que los interruptores de protección de encendido y apagado se encuentren
instalados de la manera adecuada.
No utilice el aire acondicionado si está dañado. Si ocurren problemas, detenga el
funcionamiento de inmediato y desconecte el enchufe de la fuente de alimentación.
Si el aire acondicionado no va a utilizarse durante un largo tiempo (por ejemplo, durante
varios meses), desenchúfelo de la toma de corriente de la pared.
Llame al lugar de compra o al centro de contacto si es necesario realizar reparaciones.
• Riesgo potencial de incendios o descargas eléctricas si un técnico de servicio no cualificado intenta
desmontar la unidad o realizar las reparaciones.
Si nota olor a plástico quemado, escucha sonidos extraños o ve que sale humo de la
unidad, desenchufe el aire acondicionado de inmediato y llame al centro de contacto.
• Riesgo potencial de incendios o descargas eléctricas.
08_ información de seguridad
contenido
ESQUEMA DEL AIRE
ACONDICIONADO
10
USO DEL AIRE ACONDICIONADO
12
LIMPIEZA Y MANTENIMIENTO
DEL AIRE ACONDICIONADO
13
APÉNDICE
10 Casete delgado de 1 vía
10 Casete de 2 vías
11 Casete de 4 vías y casete mini de 4 vías
ESPAÑOL
12 Consejos sobre el uso del aire
acondicionado
13 Limpieza del exterior
13 Limpieza de la parrilla
13 Casete delgado de 1 vía
15 Casete de 2 vías
16 Casete de 4 vías y casete mini de 4 vías

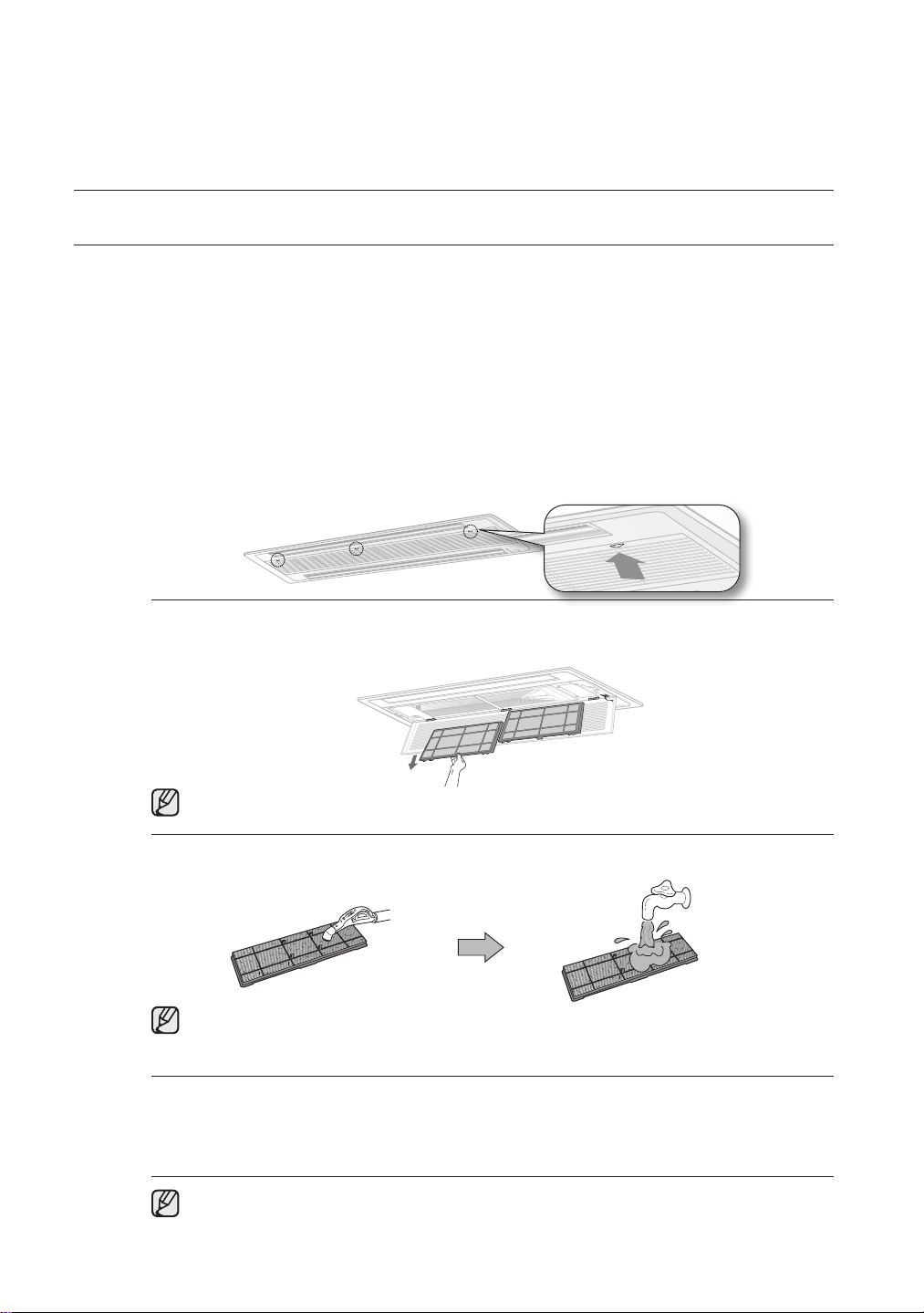

17 Limpieza del filtro
17 Casete delgado de 1 vía
18 Casete de 2 vías
19 Casete de 4 vías y casete mini de 4 vías
20 Mantenimiento del aire acondicionado
20 Comprobaciones periódicas
21 Protecciones internas mediante el sistema de
control de la unidad
22 Solución de problemas
23 Rangos de funcionamiento
22
INSTALACIÓN DE SU AIRE
ACONDICIONADO

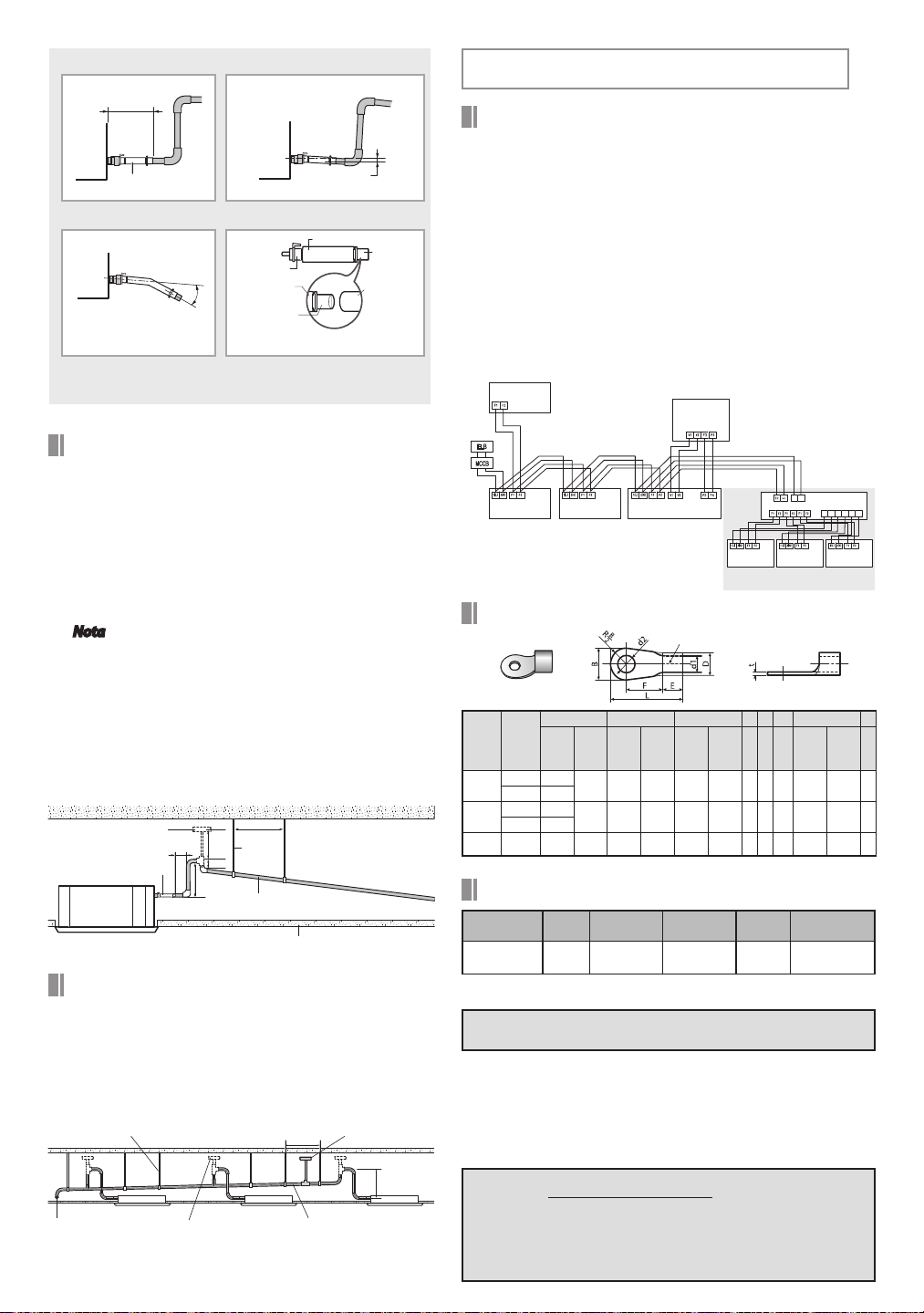

24 Sección de instalación
24
Se ha determinado que este producto cumple con la Directiva de Bajo Voltaje (2006/95/EC), y con la Directiva de
Compatibilidad Electromagnética (2004/108/EEC) de la Unión europea.
Eliminación correcta de este producto
(material eléctrico y electrónico de descarte)
(Aplicable en la Unión Europea y en países europeos con sistenmas de recogida selectiva de residuos)
La presencia de esta marca en el producto o en el material informativo que lo acompaña, indica que al finalizar su vida
útil no deberá eliminarse junto con otros residuos domésticos. Para evitar los posibles daños al medio ambiente o a la
salud humana que representa la eliminación incontrolada de residuos, separe este producto de otros tipos de residuos y
recíclelo correctamente para promover la reutilización sostenible de recursos materiales.
Los usuarios particulares pueden contactar con el establecimiento donde adquirieron el producto, o con las autoridades
locales pertinentes,para informarse sobre cómo y dónde pueden llevarlo para que sea sometido a un reciclaje ecológico
y seguro.
Los usuarios comerciales pueden contactar con su proveedor y consultar las condiciones del contrato de compra.
Este producto no debe eliminarse mezclado con otros residuos comerciales.
contenido _09
esquema del aire acondicionado
Felicidades por la compra del aire acondicionado. Esperamos que disfrute las características de su aire
acondicionado y mantenga en un ambiente fresco o caldeado con una eficacia óptima.
Lea el manual del usuario para comenzar y para utilizar mejor su aire acondicionado.
CASETE DELGADO DE 1 VÍA
Piezas principales
PSSMA (Tipo A) / PC1BUSEA (Tipo B)
Pala de flujo
de aire
Panel
Entrada de aire
Pantalla
Modelo de calefacción y
refrigeración
Funcionamiento (azul) /
Descongelación (amarillo)
Modelo de frío solo
Indicador de funcionamiento
Cuando abra la unidad interior (incluyendo el modo Fan (ventilador)), el SPi no funcionará
automáticamente.
Por lo tanto, presione el botón [Super Fan] (súper ventilador) en el control remoto
inalámbrico para operar SPi.
CASSETTE DE 2 VÍAS
Piezas principales
Indicador
Sensor del control remoto
Indicador de temporizador
PSSMA (Tipo A)
- Modelo no equipado con S-Plasma ion: Indicador
de ventilador
- Modelo equipado con S-Plasma ion: Indicador de
súper ventilador
PC1BUSEA (Tipo B) Indicador de súper ventilador
Indicador de reinicio de filtro
Pala de flujo de aire
Entrada de aire
Filtro de aire (debajo de la parrilla)
Indicador
Indicador de puesta a
cero de filtro
Indicador de ventilador
Indicador de temporizador
Indicador de encendido
Botón de encendido
Sensor de control remoto
Su aire acondicionado e indicador pueden tener un aspecto levemente distinto al de la
ilustración anterior según el modelo que posea.
10_ esquema del aire acondicionado
CASSETTE DE 4 VÍAS Y CASSETTE MINI DE 4 VÍAS
Piezas principales
Pala de flujo de aire
Entrada de aire
Indicador
Tipo A
Tipo B
Filtro de aire (debajo de la parrilla)
Indicador
Sensor de control remoto
Indicador de temporizador
Botón de encendido
Indicador de encendido
Indicador de ventilador
Indicador de eliminación de
escarcha
Indicador de puesta a cero
de filtro
Indicador de puesta a cero
de filtro
Indicador de ventilador
Indicador de temporizador
Indicador de eliminación
de escarcha
Indicador de encendido
Sensor de control remoto
Botón de encendido
ESPAÑOL
Tipo C
Indicador de puesta a cero
de filtro
Indicador de ventilador
Indicador de temporizador
Indicador de eliminación
de escarcha
Indicador de encendido
Sensor de control remoto
Botón de encendido
Su aire acondicionado e indicador pueden tener un aspecto levemente distinto al de la
ilustración anterior según el modelo que posea.
esquema del aire acondicionado _11
uso del aire acondicionado
CONSEJOS SOBRE EL USO DEL AIRE ACONDICIONADO
Aquí tiene algunos consejos que debería tener en cuenta cuando use su aire acondicionado.
TEMA RECOMENDACIÓN
Enfriamiento • Si la temperatura exterior actual es mucho más alta que la temperatura
Calefacción • Como el aire acondicionado caldea la habitación tomando la energía
Escarcha y
descongelación
interior seleccionada, es posible que lleve un poco de tiempo reducir la
temperatura interior a la frescura que se desea.
• Evite reducir la temperatura de manera drástica. Se derrochará energía y
la habitación no se enfriará más rápido.
térmica del aire exterior, es posible que la capacidad de calentamiento se
reduzca cuando la temperatura exterior sea extremadamente baja.
Si observa que el aire acondicionado no calienta lo suficiente, se
recomienda que utilice un aparato calefactor adicional en combinación
con el aire acondicionado.
• Cuando el aire acondicionado funciona en el modo de Calefacción,
debido a la diferencia de temperatura existente entre la unidad y el aire
exterior, se formará escarcha.
Si esto sucede:
- El aire acondicionado deja de calentar.
- El aire acondicionado funcionará automáticamente en modo de
descongelación durante 10 minutos.
- El vapor que se produce en la unidad exterior en el modo de
descongelación es seguro.
No es necesario realizar ninguna acción; después de aproximadamente
10 minutos, el aire acondicionado funcionará nuevamente de manera
normal.
La unidad no funcionará cuando comience a descongelarse.
Ventilador • Es posible que el ventilador no funcione durante los 3 a 5 primeros
Temperaturas interiores/
exteriores elevadas
Fallo en el suministro
eléctrico
Mecanismo de
protección
minutos para evitar las ráfagas frías mientras el aire acondicionado se está
calentando.
• Si tanto la temperatura interior como la exterior son elevadas y el aire
acondicionado funciona en modo de calefacción, es posible que el
ventilador y el compresor de la unidad exterior acaben por detenerse.
Esto es algo normal; espere a que el aire acondicionado vuelva a
encenderse.
• Si ocurre un fallo en el suministro eléctrico durante el funcionamiento
del aire acondicionado, el funcionamiento se detendrá de inmediato
y la unidad se apagará. Cuando regrese el suministro eléctrico, el aire
acondicionado volverá a funcionar de manera automática.
• Si el aire acondicionado acaba de encenderse después de detener el
funcionamiento o de ser enchufado, el aire frío/caliente no saldrá durante
3 minutos para proteger el compresor de la unidad exterior.
12_ uso del aire acondicionado
limpieza y mantenimiento del
aire acondicionado
Para obtener el mejor rendimiento posible de su aire acondicionado, límpielo periódicamente. Cuando vaya
a realizar la limpieza, asegúrese de desenchufar la unidad por la seguridad del usuario.
LIMPIEZA DEL EXTERIOR
Cuando vaya a limpiar el exterior, asegúrese de desenchufar la fuente de alimentación de la unidad. No
necesita herramientas especiales para limpiarlo.
1. Limpie la superficie de la unidad con un paño levemente
húmedo o seco cuando sea necesario. Quite la
suciedad de las áreas de forma irregular utilizando un
cepillo blando.
Ejemplo : Casete de 4 vías
No utilice bencina o disolvente.
Pueden dañar la superficie del aire acondicionado y crear un riesgo de incendio.
PRECAUCIÓN
LIMPIEZA DE LA PARRILLA
Cuando vaya a limpiar la parrilla, asegúrese de desenchufar la fuente de alimentación de la unidad. No
necesita herramientas especiales para limpiarla.
ESPAÑOL
Casete delgado de 1 vía
1. Abra la parrilla.
Empuje las presillas [Push]
(Tipo A: Ubicadas en 3 lugares,
Tipo B: Ubicadas en 4 lugares) y abra la parrilla.
Tipo A
Tipo B
limpieza y mantenimiento _13
limpieza y mantenimiento del
aire acondicionado
LIMPIEZA DE LA PARRILLA
2. Desenganche las piezas de sujeción de seguridad sosteniendo la parrilla delantera.
3. Quite la parrilla delantera.
Sostenga la parrilla delantera en un ángulo de 45°, levántela levemente y luego tire de la
parrilla hacia delante.
Sostenga la parrilla para evitar que caiga fuera de la apertura de la parrilla delantera. De lo
contrario, puede provocar un riesgo potencial de daños personales.
PRECAUCIÓN
La limpieza de la parrilla también puede realizarse mientras la misma se encuentra
enganchada al panel.
4. Extraiga el filtro de aire.
Tome el filtro de aire y levántelo mientras presiona con suavidad y luego tire del filtro de aire
hacia adelante.
5. Limpie la parrilla con un aspirador o cepillo blando. Si hay demasiado polvo, enjuáguela con
agua corriente y séquela en un área ventilada.
6. Vuelva a insertar el filtro de aire en su posición original.
7. Vuelva a colocar la parrilla delantera.
Coloque el gancho en el lugar adecuado de la unidad y luego empuje la parrilla delantera
hacia arriba. Instale las piezas de sujeción de seguridad en su posición original.
La ilustración que se muestra anteriormente puede diferir de su aire acondicionado según
el modelo del mismo.
14_ limpieza y mantenimiento
Casete de 2 vías
1. Abra la parrilla delantera
Empuje las presillas [] ubicadas en 3 lugares para destrabar el gancho de la parrilla
delantera.
La parrilla se bajará automáticamente. Hay dos piezas de sujeción de seguridad montadas
en la parte interior de la parrilla delantera para evitar que se caiga.
2. Desenganche las piezas de sujeción de seguridad sosteniendo la parrilla delantera.
3. Quite la parrilla delantera.
Sostenga la parrilla delantera en un ángulo de 45°, levántela levemente y luego tire de la
parrilla hacia adelante.
ESPAÑOL
Sostenga la parrilla para evitar que caiga fuera de la apertura de la parrilla delantera. De lo
contrario, puede provocar un riesgo potencial de daños personales.
PRECAUCIÓN
La limpieza de la parrilla también puede realizarse mientras está enganchada al panel.
4. Extraiga el filtro de aire.
Tome el filtro de aire y levántelo mientras presiona con suavidad y luego tire del filtro de aire
hacia adelante.
5. Limpie la parrilla con un aspirador o cepillo blando. Si hay demasiado polvo, enjuáguela con
agua corriente y séquela en un área ventilada.
6. Vuelva a insertar el filtro de aire en su posición original.
7. Vuelva a colocar la parrilla delantera.
Coloque el gancho en el lugar adecuado de la unidad y luego empuje la parrilla delantera
hacia arriba. Instale las piezas de sujeción de seguridad en su posición original.
limpieza y mantenimiento _15
limpieza y mantenimiento del
aire acondicionado
LIMPIEZA DE LA PARRILLA
Casete de 4 vías y casete mini de 4 vías
1. Abra la parrilla delantera.
Empuje las dos presillas hacia el exterior para destrabar
el gancho de la parrilla delantera. La parrilla se bajará
automáticamente. Hay dos piezas de sujeción de
seguridad montadas en la parte interior de la parrilla
delantera para evitar que se caiga.
2. Desenganche las piezas de sujeción de seguridad sosteniendo la parrilla delantera.
3. Quite la parrilla delantera.
Sostenga la parrilla delantera en un ángulo de 45°, levántela levemente y luego tire de la
parrilla hacia adelante.
Sostenga la parrilla para evitar que caiga fuera de la apertura de la parrilla delantera. De lo
contrario, puede provocar un riesgo potencial de daños personales.
PRECAUCIÓN
La limpieza de la parrilla también puede realizarse mientras está enganchada al panel.
4. Extraiga el filtro de aire.
Tome el filtro de aire y levántelo mientras presiona con suavidad y luego tire del filtro de aire
hacia adelante.
5. Limpie la parrilla con un aspirador o cepillo blando. Si hay demasiado polvo, enjuáguela con
agua corriente y séquela en un área ventilada.
6. Vuelva a insertar el filtro de aire en su posición original.
Escuchará un clic cuando el filtro de aire esté colocado de la manera adecuada.
7. Vuelva a colocar la parrilla delantera.
Coloque el gancho en el lugar adecuado de la unidad y luego empuje la parrilla delantera
hacia arriba. Instale los sujetadores de seguridad en su posición original.
La ilustración que se muestra anteriormente puede diferir de su aire acondicionado según
el modelo del mismo.
16_ limpieza y mantenimiento
LIMPIEZA DEL FILTRO
Cuando vaya a limpiar el filtro, asegúrese de desenchufar la fuente de alimentación de la unidad. El filtro de
aire lavable a base de espuma captura las partículas grandes del aire. El filtro se limpia con un aspirador o
mediante el lavado a mano.
Casete delgado de 1 vía
1. Abra la parrilla.
Empuje las presillas [Push]
(Tipo A: Ubicadas en 3 lugares,
Tipo B: Ubicadas en 4 lugares) y abra la parrilla.
2. Extraiga el filtro de aire.
Tome el filtro de aire y levántelo mientras presiona
con suavidad y luego tire del filtro de aire hacia
adelante.
Cuando limpie el filtro no necesita quitar siempre la
parrilla. Si desea quitar la parrilla delantera, consulte
los pasos 2 y 3 en la página 14 para conocer las
instrucciones.
Tipo A
ESPAÑOL
Tipo B
3. Limpie el filtro de aire con un aspirador o cepillo blando. Si hay demasiado polvo, enjuáguelo
con agua corriente y séquelo en un área ventilada.
• Para lograr un mejor mantenimiento, repita esta operación cada dos semanas.
• Si el filtro de aire se seca en un área cerrada (o húmeda), pueden generarse olores. Si
esto ocurre, vuelva a limpiar el filtro y séquelo en un área bien ventilada.
4. Vuelva a insertar el filtro de aire en su posición original.
Escuchará un clic cuando el filtro de aire esté colocado de la manera adecuada.
5. Cierre la parrilla delantera empujándola hacia arriba.
• La ilustración que se muestra anteriormente puede diferir de su aire acondicionado
según el modelo del mismo.
• Después de limpiar el filtro, pulse el botón Filter Reset(Puesta a cero del filtro) en el
control remoto durante 2 segundos para poner a cero el programa del filtro. El signo
indicador del filtro se encenderá al llegar el momento de la limpieza.
limpieza y mantenimiento _17
limpieza y mantenimiento del
aire acondicionado
LIMPIEZA DEL FILTRO
Cuando vaya a limpiar el filtro, asegúrese de desenchufar la fuente de alimentación de la unidad. El filtro de
aire lavable a base de espuma captura las partículas grandes del aire. El filtro se limpia con un aspirador o
mediante el lavado a mano.
Casete de 2 vías
1. Abra la parrilla delantera.
Empuje las presillas [] ubicadas en 3 lugares para destrabar el gancho de la parrilla
delantera.
La parrilla se bajará automáticamente. Hay dos piezas de sujeción de seguridad montadas
en la parte interior de la parrilla delantera para evitar que se caiga.
2. Extraiga el filtro de aire.
Tome el filtro de aire y levántelo mientras presiona con suavidad y luego tire del filtro de aire
hacia adelante.
Cuando limpie el filtro no necesita quitar siempre la parrilla. Si desea quitar la parrilla
delantera, consulte los pasos 2 y 3 en la página 15 para conocer las instrucciones.
3. Limpie el filtro de aire con un aspirador o cepillo blando. Si hay demasiado polvo, enjuáguelo
con agua corriente y séquelo en un área ventilada.
• Para lograr un mejor mantenimiento, repita esta operación cada dos semanas.
• Si el filtro de aire se seca en un área cerrada (o húmeda), pueden generarse olores.
Si esto ocurre, vuelva a limpiar el filtro y séquelo en un área bien ventilada.
4. Vuelva a insertar el filtro de aire en su posición original.
Escuchará un clic cuando el filtro de aire esté colocado de la manera adecuada.
5. Cierre la parrilla delantera empujándola hacia arriba.
Después de limpiar el filtro, pulse el botón Filter Reset(Puesta a cero del filtro) en el
control remoto durante 2 segundos para poner a cero el programa del filtro. El signo
indicador del filtro se encenderá al llegar el momento de la limpieza.
18_ limpieza y mantenimiento
Casete de 4 vías y casete mini de 4 vías
1. Empuje las dos presillas hacia el exterior para destrabar el gancho de la parrilla delantera.
La parrilla se bajará automáticamente. Hay dos piezas de sujeción de seguridad montadas
en la parte interior de la parrilla delantera para evitar que se caiga.
2. Extraiga el filtro de aire.
Tome el filtro de aire y levántelo mientras presiona con suavidad y luego tire del filtro de aire
hacia adelante.
ESPAÑOL
Cuando limpie el filtro no necesita quitar siempre la parrilla. Si desea quitar la parrilla
delantera, consulte los pasos 2 y 3 en la página 16 para conocer las instrucciones.
3. Limpie el filtro de aire con un aspirador o cepillo blando. Si hay demasiado polvo, enjuáguelo
con agua corriente y séquelo en un área ventilada.
• Para lograr un mejor mantenimiento, repita esta operación cada dos semanas.
• Si el filtro de aire se seca en un área cerrada (o húmeda), pueden generarse olores.
Si esto ocurre, vuelva a limpiar el filtro y séquelo en un área bien ventilada.
4. Vuelva a insertar el filtro de aire en su posición original.
Escuchará un clic cuando el filtro de aire esté colocado de la manera adecuada.
5. Cierre la parrilla delantera empujándola hacia arriba.
• La ilustración que se muestra anteriormente puede diferir de su aire acondicionado
según el modelo del mismo.
• Después de limpiar el filtro, pulse el botón Filter Reset(Puesta a cero del filtro) en el
control remoto durante 2 segundos para poner a cero el programa del filtro. El signo
indicador del filtro se encenderá al llegar el momento de la limpieza.
limpieza y mantenimiento _19
limpieza y mantenimiento del
aire acondicionado
MANTENIMIENTO DEL AIRE ACONDICIONADO
Si el aire acondicionado no va a utilizarse durante un tiempoprolongado, séquelo para mantenerlo en las
mejores condiciones.
1. Seque el aire acondicionado minuciosamente utilizándolo en modo de ventilador de 3 a 4
horas y desconecte el enchufe de la fuente de alimentación. Es posible que se produzcan
daños internos si queda humedad en los componentes.
2. Antes de volver a utilizar el aire acondicionado, seque sus componentes internos una vez
más utilizándolo en modo de ventilador de 3 a 4 horas. Esto ayuda a eliminar los olores que
puedan haberse generado a causa de la humedad.
Comprobaciones periódicas
Consulte el siguiente esquema para mantener el aire acondicionado de la manera adecuada.
Tipo Descripción
Limpiar el filtro de aire (1)
Limpiar la bandeja de drenaje de condensado (2)
Unidad
interior
Unidad
exterior
Limpiar minuciosamente el intercambiador de
calor (2)
Limpiar la tubería de drenaje de condensado (2)
Reemplazar las baterías del control remoto (1)
Limpiar el intercambiador de calor del lado
exterior de la unidad (2)
Limpiar el intercambiador de calor del lado
interior de la unidad (2)
Limpiar los componentes eléctricos con chorros
de aire (2)
Comprobar que todos los componentes
eléctricos estén ajustados con firmeza (2)
Limpiar el ventilador (2)
Comprobar que todo el ensamblaje del ventilador
esté ajustado con firmeza (2)
Limpiar la bandeja de drenaje de condensado (2)
Una vez al
mes
Cada 4
meses
Una vez al
año
Las comprobaciones y operaciones de mantenimiento descritas son esenciales para
garantizar la eficiencia del aire acondicionado. La frecuencia de estas operaciones varía
según las características del área, la cantidad de polvo, etc.
(1) Las operaciones descritas deberían realizarse con mayor frecuencia si el área de
instalación es muy polvorienta.
(2) Estas operaciones siempre deben ser realizadas por personal cualificado. Para obtener
más información, consulte el Manual de Instalación.
20_ limpieza y mantenimiento
Protecciones internas mediante el sistema de control de la unidad
Esta protección interna funciona si ocurre una falla interna en el aire acondicionado.
Tipo Descripción
Contra el aire frío
Ciclo de
descongelación
Protección de la
batería interna
Protección del
compresor
Si la bomba de calor está funcionando en modo de calefacción, el ciclo de descongelación
se pone en marcha para eliminar la escarcha de la unidad exterior que puede haberse
depositado a bajas temperaturas.
El ventilador interno se apaga de manera automática y se reinicia sólo después de que el
ciclo de descongelación se ha completado.
El ventilador interno permanecerá apagado para evitar el aire frío
cuando la bomba de calor se esté calentando.
El ventilador interno permanecerá apagado para evitar el aire frío
cuando la bomba de calor se esté calentando.
El compresor permanecerá apagado para proteger la batería interna
cuando el aire acondicionado funcione en modo de refrigeración.
El aire acondicionado no comenzará a funcionar de inmediato para
proteger el compresor de la unidad exterior una vez que haya sido
encendido.
ESPAÑOL
limpieza y mantenimiento _21
apéndice
SOLUCIÓN DE PROBLEMAS
Consulte el siguiente esquema si el aire acondicionado funciona de manera anormal. Esto puede ahorrarle
tiempo y gastos innecesarios.
PROBLEMA SOLUCIÓN
El aire acondicionado se pone
en marcha inmediatamente
después de ser reiniciado.
El aire acondicionado no
funciona en absoluto.
La temperatura no cambia. • Compruebe si seleccionó el modo de ventilador. Presione el botón Mode en el control remoto
El aire fresco (cálido) no sale del
aire acondicionado.
• Debido a su mecanismo de protección, el aparato no se pone en marcha de inmediato para
evitar que la unidad se sobrecargue.
El aire acondicionado se encenderá dentro de 3 minutos.
• Compruebe que el enchufe de alimentación esté conectado de la manera adecuada. Inserte el
enchufe de alimentación correctamente en la toma de corriente de la pared.
• Compruebe si el disyuntor está apagado.
• Compruebe si hay un fallo en el suministro eléctrico.
• Compruebe el fusible. Asegúrese de que no se haya fundido.
para seleccionar otro modo.
• Compruebe si la temperatura establecida es mayor (menor) que la temperatura actual.
Presione el botón Temperatura en el control remoto para cambiar la temperatura establecida.
Presione el botón Temperatura para reducir o aumentar la temperatura.
• Compruebe si el filtro de aire se encuentra cubierto de suciedad. Limpie el filtro de aire cada
dos semanas.
• Compruebe si el aire acondicionado acaba de encenderse. De ser así, espere 3 minutos. El aire
fresco no sale para proteger el compresor de la unidad exterior.
• Compruebe si el aire acondicionado está instalado en un lugar con exposición directa a la luz
solar. Ponga cortinas en las ventanas para incrementar la eficiencia de refrigeración.
• Compruebe si la cubierta o cualquier otro obstáculo se encuentra cerca de la unidad exterior.
• Compruebe si el tubo de refrigeración es demasiado largo.
• Compruebe si el aire acondicionado sólo está disponible en modo de refrigeración.
• Compruebe si el control remoto sólo está disponible para el modelo de refrigeración.
La velocidad del ventilador no
cambia.
No se puede establecer la
función de temporizador.
Hay olores que impregnan
la habitación durante el
funcionamiento.
El aire acondicionado produce
un sonido burbujeante.
Hay agua que gotea desde las
palas de flujo de aire.
El control remoto no funciona. • Compruebe si se agotaron las baterías.
El aire acondicionado no se
enciende ni se apaga con el
control remoto con cable.
El control remoto con cable no
funciona.
Los indicadores de la pantalla
digital parpadean.
• Compruebe si seleccionó el modo Automático o Secar.
El aire acondicionado ajusta automáticamente la velocidad del ventilador a automático en los
modos Automático/Secar.
• Compruebe si presiona el botón Encendido en el control remoto después de establecer la hora.
• Compruebe si el aparato funciona en un área llena de humo o si hay un olor que llega desde el
exterior. Haga funcionar el aire acondicionado en modo de ventilador o abra las ventanas para
ventilar la habitación.
• Se puede escuchar un sonido burbujeante cuando el refrigerante circula por el compresor.
Permita que el aire acondicionado funcione en un modo seleccionado.
• Cuando presiona el botón Encendido en el control remoto, puede escuchar un ruido que
proviene de la bomba de drenaje hacia el interior del aire acondicionado.
• Compruebe si el aire acondicionado ha estado enfriando durante un tiempo prolongado con
las palas de flujo de aire dirigidas hacia abajo. Puede generarse condensación debido a la
diferencia de temperatura.
• Asegúrese de que las baterías estén instaladas correctamente.
• Asegúrese de que no haya nada que bloquee el sensor del control remoto.
• Compruebe si hay aparatos de iluminación intensa cerca del aire acondicionado. La luz intensa
que proviene de las bombillas fluorescentes o los rótulos de neón puede interrumpir las ondas
eléctricas.
• Compruebe si programó el control remoto con cable para control grupal.
• Compruebe si se exhibe el indicador de TEST en el control remoto con cable.
De ser así, apague la unidad y el disyuntor. Llame a su centro de contacto más cercano.
• Presione el botón Encendido en el control remoto para apagar la unidad y el disyuntor.
Luego vuelva a encenderlos.
22_ apéndice
RANGOS DE FUNCIONAMIENTO
La tabla a continuación indica los rangos de temperatura y humedad dentro de los cuales se puede usar el
aire acondicionado. Tome la tabla como referencia para realizar un uso eficiente.
MODO
ENFRIAMIENTO
CALEFACCIÓN
SECAR
TEMPERATURA
EXTERIOR
-5°C/23°F a 43°C/109°F
-5°C/23°F a 43°C/109°F
-10°C/14°F a 43°C/109°F
-15°C/5°F a 43°C/109°F
-5°C/23°F a 43°C/109°F
-5°C/23°F a 48°C/118°F
-20°C/-4°F a 24°C/75°F
-5°C/23°F a 24°C/75°F
-15°C/5°F a 24°C/75°F
-10°C/14°F a 24°C/75°F
-20°C/-4°F a 24°C/75°F
-20°C/-4°F a 26°C/79°F
-5°C/23°F a 43°C/109°F
-5°C/23°F a 43°C/109°F
-10°C/14°F a 43°C/109°F
-15°C/5°F a 43°C/109°F
TEMPERATURA
INTERIOR
18°C/64°F a 32°C/90°F
21°C/70°F a 32°C/90°F
18°C/64°F a 32°C/90°F
18°C/64°F a 32°C/90°F
18°C/64°F a 32°C/90°F
18°C/64°F a 32°C/90°F
27°C/81°F o menos
15°C/59°F a 27°C/81°F
27°C/81°F o menos
27°C/81°F o menos
27°C/81°F o menos
27°C/81°F o menos
18°C/64°F a 32°C/90°F
21°C/70°F a 32°C/90°F
18°C/64°F a 32°C/90°F
18°C/64°F a 32°C/90°F
HUMEDAD
INTERIOR
80% o menos
-
-
COMENTARIOS
DVM, DVM PLUS II/III/IV, BAC Inverter
BAC, Free Joint Multi
BAC Inverter(UH026/035EAV1, RC026/035DHXEN)
BAC Inverter(UH052/060/070EAV1, RC052/060/070DHXEN)
DVM MINI(RVXMHF040/050EA, RVXMHF050/060GA)
DVM MINI(RD040/050/060MHXGA, RD040/050/060MHXEA)
DVM PLUS II/III/IV, BAC Inverter(UH052/060/070EAV1, RC052/060/070DHXEN)
BAC
Free Joint Multi, DVM, BAC Inverter(UH026/035EAV1, RC026/035DHXEN)
BAC Inverter
DVM MINI(RVXMHF040/050EA, RVXMHF050/060GA)
DVM MINI(RD040/050/060MHXGA, RD040/050/060MHXEA)
DVM, DVM PLUS II/III/IV, Free Joint Multi, BAC Inverter
BAC
BAC Inverter
BAC Inverter(UH052/060/070EAV1, RC052/060/070DHXEN)
(UH026/035EAV1, RC026/035DHXEN)
La temperatura estándar para la calefacción es de 7˚C/45˚F. Si la temperatura exterior se reduce a
0˚C/32˚F o menos, la capacidad de la calefacción puede reducirse según las condiciones térmicas.
Si la función de refrigeración se utiliza a más de 32˚C/90˚F (temperatura interior), la misma no enfriará
al máximo de su capacidad.
Tipo
Modelo
DVM
DVM PLUS II/
III/IV
BAC
BAC Inverter
Free Joint Multi
Cassette delgado
de 1 vía
AVXCS
ND1
- GH(C)EAM
SHEAV
NS1HXEN
MHFS
NJ1HX
Cassette de 2 vías Cassette de 4 vías
AVMGH(C)
AVXC2
-
- -
AVMCH(C)
AVMC4
AVXC4
ND4
CH(C)EAM
CH(C)EZM
CHEAV
CHEAS
Cassette mini de
4 vías
AVXCM
NDM
THEAV
NSMHXEN
MHFM
NJMHX
ESPAÑOL
-
-
apéndice _23
Sección de instalación
Atornille ocho tuercas a los espacios marcados para los
4.
tornillos de suspensión para colgar la unidad interior.
Debe instalar más de cuatro tornillos de suspensión al
instalar la unidad interior.
PRECAUCIÓN
Tuerca
Arandela
Instalación de la unidad interior
Se recomienda para instalar Y- juntura antes de instalar la
unidad interior.
Coloque la hoja de patente en el techo sobre el lugar donde
1.
desea instalar la unidad interior.
Nota
Inserte los soportes de tornillo, use los soportes del techo
2.
ya existentes o construya un soporte apropiado como lo
muestra en la figura.
Instale los tornillos de suspensión dependiendo del tipo de
3.
techo.
PRECAUCIÓN
Ya que la diagrama está hecho de papel, esta se
puede encogerse o arrugarse ligeramente a raíz
de la temperatura o humedad.
Por estas razones, antes de taladrar los huecos
mantenga las dimensiones correctas entre las
marcas.
Concreto
Hueco en el soporte
Hueco en tapón
Tornillo de suspensión(3/8” o M10)
Asegure que el techo es lo suficientemente fuerte
para
soportar el peso de la unidad interior.
Antes de colgar la unidad, pruebe la fortaleza de
cada uno de los tornillos de suspensión fijados.
Si la longitud del tornillo de suspensión es más de
1,5m, es requerido para prevenir la vibración.
Si eso no es posible, practique una abertura en el
falso techo para poder usarla para llevar a cabo las
operaciones pertinentes en la unidad interior.
Insertar
Goma
Aprete la tuerca
Compruebe el nivel de la unidad interior usando el
5.
nivelador.
Una inclinación de la unidad interior puede causar el mal
funcionamiento del interruptor flotante incorporado y
las fugas de agua.
Nivel
Ajuste la altura de la unidad interior usando el medidor de
6.
dimensiones.
Debe ajustar el medidor de dimensiones y la hoja de
patente para fijar las dimensiones del corte del techo.
Asegúrese de que la unidad interior sea instalada
nivelada, ya que si queda con mucha inclinacion, puede
haber fugas de agua.
AVXCS/ND1
Vista lateral
Entrada
de aire
Salida
de aire
15mm
Medidor de dimensiones
AVXC4/ND4
Unidad interior
35mm
Medidor de
dimensiones
20mm
AVXC2
45mm 45mm
15mm
Techo
AVXCM/NDM
Unidad interior
Techo
17mm
Medidor de
dimensiones
20mm
TechoTecho
Techo
Soporte del techo
24_ instalación de su aire acondicionado
Aprete las tuercas de la parte superior.
7.
Retire el medidor de dimensiones después de instalar la unidad
8.
interior.
Realizar la prueba contra fuga & aislación
Prueba contra fuga
PRUEBA DE ESCAPE CON NITRÓGENO(antes de abrir las válvulas)
Para detectar escapes de refrigerante, antes de recrear el vacío y hacer
recircular el R410A, es responsabilidad del instalador presurizar todo
el sistema con nitrógeno(con un regulador de presión) a una presión
(manométrica) mayor a 4,1MPa.
PRUEBA DE ESCAPE CON R410A(después de abrir las válvulas)
Antes de abrir las válvulas, descargue todo el nitrógeno en el sistema
y haga el vacío. Después de abrir las válvulas, compruebe que no haya
escapes usando un detector de escapes para el refrigerante R410A.
g El diseño y la figura pueden ser
cambiados de acuerdo al modelo.
Cheque de escápese
Precaución
Descargue todo el nitrógeno para crear un vacío y
para cargar el sistema.
Aislación
Una vez que haya revisado que no existe ningún escape en el
sistema, puede aislar la tubería y la manguera.
Para evitar los problemas de condensación, coloque
1.
separadamente la T13,0 o más grueso acrylonitrile butadien
caucho alrededor de cada tubo de refrigerante.
Nota
Siempre coloque hacia arriba la cara de hendidura
de los tubos.
No espacio
Seleccione el aislador de tubo refrigerante.
5.
Aísle el tubo lateral de gas y de líquido relativos al
grueso según el tamaño de tubo.
El estándar de grueso según el tamaño de tubo es que la
temperatura interior es 27°C y la humedad es 80%.
Si instala en condiciones desfavorables, utilice más
grueso uno.
La temperatura de resistencia al calor de aislador debe
ser más de 120°C.
Mínimo grueso de
Tamaño de
tubo (mm)
Ø6,35~Ø15,88 13 10
- 25 19
Precaución
aislador (mm)
Espuma
de PE
Espuma
de EPDM
Si usted instala el tubo
subterráneo en la playa,
un balneario o en el lago,
utilice 1 grado más grueso uno
según el tamaño de tubo.
Observaciones
Instale el aislador para no ser más ancho y utilice
los pegamentos en la pieza de conexión de ella
para evitar la humedad.
Enrolle el tubo refrigerante con la cinta del
aislamiento si se expone al sol directo.
Instale el tubo refrigerante para que el aislador no
se vuelve más delgado en la pieza de inclinación o
la percha de tubo.
Agregue el aislamiento adicional si la placa de
aislamiento se vuelve más delgado.
a× 3
Soporte
Aislador refrigerante de tubo
a
Aislamiento adicional
ESPAÑOL
NBR(T13,0 o más grueso)
Enrolle la cinta aislante alrededor de las tuberías y de
2.
la manga de desagüe que evitan para comprimir el
aislamiento demasiado.
Tubo de la cubierta del aislante
Tubo del aislante
Unidad
interior
Precaución
Debe fijarlo
apretadamente contra el
cuerpo sin espacio alguno.
Asegúrese de sobreponer el aislante
Termine de envolver la cinta aislante alrededor del resto de
3.
los tubos dirigidos hacia la unidad exterior.
Las tuberías y los cables eléctricos que conectan la unidad
4.
de interior con la unidad de exterior se deben fijar a la
pared con los conductos convenientes.
Precaución
Toda la conexión de refrigerante debe ser accesible, para
permitir mantenimiento de la unidad o quitarlo totalmente.
Instalación del tubo de desagüe y de la manga de desagüe
Instale el tubo de desagüe tan pronto como sea posible.
1.
Dé una levemente inclinación al tubo de desagüe para el
drenaje apropiado del agua condensada.
No debe haber el espacio en la pieza conectada para
que el tubo de desagüe no se separe de la manguera
flexible.
Aísle el tubo de desagüe, y después fíjelo según lo indic.
2.
El tubo de desagüe entero se debe aislar por el aislador
5t(o más) para prevenir la condensación del agua.
Banda de la cubierta del aislante
Aislamiento de desagüe
Drenaje de la cubierta del aislante
Unidad
Interior
Puerto de la
manguera
de drenaje
Manguera
flexible
instalación de su aire acondicionado _25
Banda(no suministrada)
Banda
Tubo de desagüe
Adhesivos
Banda
g Instalación flexible de la manguera
Sea horizontal
Unidad
Interior
Manguera flexible
Instale horizontalmente
Unidad
Interior
Máx. 30˚
Ángulo de flexión
permisible máximo
Unidad
Interior
Boquete del eje permisible máximo
Conecte a la
unidad interior
Aislación
Manguera
flexible
( Aplique el pegamento
en el exterior)
Manija usando el pegamento
para no bloquear el interior de la
manguera flexible
Máx. 20mm
Aislación
Conecte
al tubo de
desagüe
de PVC
PVC Tubo
de desagüe
(Aplique el
pegamento
en el interior)
Conexión del tubo de desagüe
El tubo de desagüe debe ser instalado dentro de 100mm de la
1.
manguera flexible, levantar de 100mm a 550mm y bajar 20mm
o más.
Instale el tubo de desagüe horizontal con una cuesta de
2.
1/100 o más y fíjelo por el espacio de soporte de 1~1,5m.
Instale la salida de aire en el tubo de desagüe horizontal para
3.
prevenir la retención de flujo del agua a la unidad interior.
Nota
Usted no puede tener que instalarlo si había pendiente
apropiado en el tubo de desagüe horizontal.
Trabajo de Cableado
Conexión de cable de alimentación y de comunicación
Antes del trabajo de cableado, usted deba apagar todas las
1.
fuentes de energía.
La alimentación de la unidad interior se debe proveer
2.
a través del interruptor(MCCB, ELB) separado por la
alimentación exterior.
El cable de alimentación debe ser utilizados solamente para
3.
alambres de cobre.
Conecte el cable de alimentación{1(L), 2(N)} entre las
4.
unidades dentro de máxima longitud y el cable de
comunicación(F1, F2) cada uno.
Conecte V1, V2(para DC12V) y F3, F4(para comunicación) al
5.
instalar el control remoto con cable.
Unidad
Exterior
220-240V~
Unidad interior 1
ELB : Instalación Esencial
h
Unidad interior 2 Unidad interior 3
Seleccionar el terminal comprimido del anillo
Control remoto
con cable
Unidad interior 4 Unidad interior 5 Unidad interior 6
Unidad interior montada en la pared y el techo.
h
Soldadura de plata
N L
Kit de EEV
N L N L N L
La manguera flexible no debe ser instalada a la posición
4.
más arriba, puede causar la retención de flujo del agua a la
unidad interior
Instale U-trampa en el extremo del tubo de desagüe para
5.
prevenir un olor repugnante para alcanzar la unidad de
interior.
Respiradero
300mm o menos
Manguera flexible
1~1,5m
100mm
Soporte
o más
100~550mm
o más
Tubo de desagüe horizontal
más de pendiente 1/100
Techo
Drenage Centralizado
Instale el ducto de ventilación principal en el frente de la
1.
unidad interior más lejana del dren principal cuando las
unidades interiores instaladas son más de 3.
Usted puede tener que instalar el ducto de ventilación
2.
individual para prevenir retención de flujo del agua en la
tapa de cada tubo de desagüe de la unidad interior.
Soporte
Tubo de desagüe
principal
Respiradero
individual
26_ instalación de su aire acondicionado
1~1,5m
Tubo de desagüe horizontal centralizado
(más de pendiente 1/100)
Respiradero principal
550mm o menos
Dimensiones
Dimensiones
de Norminal
de Norminal
para el cable
para el
2
(mm
tornillo (mm)
)
1,5
2,5
4 4 9,5 ±0,2 5,6
B D d1 E F L d2 t
Dimensión
estándar
4 6,6
4 8
4 6,6
4 8,5
(mm)
Dimensión
Permiso
estándar
(mm)
±0,2 3,4
±0,2 4,2
(mm)
Dimensión
Permiso
(mm)
+0,3
-0,2
+0,3
-0,2
+0,3
-0,2
Permiso
estándar
(mm)
(mm)
1,7 ±0,2 4,1 6 16 4,3
2,3 ±0,2 6 6 17,5 4,3
3,4 ±0,2 6 5 20 4,3
Míni-moMíni-moMáxi-
mo
Dimensión
estándar
(mm)
Permiso
(mm)
+0,2
0
+0,2
0
+0,2
0
Míni-
0,7
0,8
0,9
mo
Especificación de alambre electrónico
Fuente de
alimentación
Máx : 242V
Min : 198V
MCCB ELB
X A, 30mmA
X A
0,1 sec
Decida la capacidad de ELB y de MCCB por medio de la siguiente fórmula.
La capacidad de ELB, MCCB X [A] = 1,25 X 1,1 X ∑ Ai
X
: Capacidad de ELB, MCCB
∑Ai : Suma del grado de las corrientes de cada unidad interior.
Refiérase a cada manual de instalación sobre el grado de la corriente de
la unidad interior.
Decida la especificación del cable de alimentación y la máxima longitud
dentro de 10% gota de la energía entre unidades interiores.
n
Coef×35,6×L
∑ (
k=1
1000×A
Coef: 1,55
k: Distancia entre cada unidades[m],
L
A
k: Especificación de cable de alimentación[mm
Cable de
alimentación
2,5mm
k×ik
k
Cable de
2
2,5mm20,75~1,5mm
10% de voltaje de
) <
entrada[V]
2
], ik: Corriente de cada unidades[A]
tierra
Cable de
comunicación
2
Fijar Unidad Interior
Antes de instalar la unidad interior, asigne una dirección a la unidad
1.
interior de acuerdo al plan de sistema del aire acondicionado.
La dirección de la unidad interior es asignada ajustando los
2.
interruptores giratorios MAIN(PRINCIPAL)(SW01, SW02) y
RMC(SW03, SW04).
SW01 SW02 SW03 SW04
Funciones Adicionales
K1 K2 K3 K4
No. Función
K1 Sensor en el exterior de la habitación No uso Uso
K2 Control centralizado No uso Uso
Delgado de 1via/2via/mini 4via N/A N/A
SW05
RPM
K3
hacia
arriba
K4 Bomba de drenaje de opción N/A N/A
4via
h N/A : No disponible
h K1 APAGADO
Modo de calentamiento : Configuración del valor de compensación
de temperatura = 0°C
Termo APAGADO Ventilador APAGADO
ON
(Encendido)
Normal
OFF
(Apagado)
Hacia
arriba
ESPAÑOL
K1K2 K3 K4
g El diseño y la figura pueden ser cambiados de acuerdo al
modelo.
K5K6 K7 K8 K9K10K11K12
Fijar la Dirección MAIN(PRINCIPAL)
La dirección MAIN(PRINCIPAL) es para la comunicación
entre la unidad interior y la unidad exterior. Por lo tanto,
usted debe fijarla para funcionar el aire acondicionado
correctamente.
Usted puede fijar la dirección MAIN(PRINCIPAL) de
‘00’ a ‘99’ mezclando SW01 y SW02. La dirección
MAIN(PRINCIPAL) de ‘00’ a ‘99’ debe ser distinta uno al
otro.
Chequee la dirección de unidad interior en el plan que
usted deberá instalar y fijar la dirección según lo previsto.
Nota
Usted no puede tener que fijar la dirección
MAIN(PRINCIPAL) si usted seleccionó Ajustar la Auto
Dirección de la unidad exterior: vea los detalles en el
manual de la instalación de la unidad exterior.
Por ejemplo
Cuando la dirección MAIN(PRINCIPAL)
se fija como “12”.
Fijar la Dirección de RMC
Usted debe fijar el interruptor SW03, SW04 y K2 al usar el
control centralizado.
Por ejemplo
Cuando la dirección RMC se fija como “12”.
SW03 SW04
K5 K6 K7 K8
No. Función
Termo de
calefacción
K5
–off
SW06
K6 Visualización de señal de filtro
K7 Bobina de agua caliente N/A N/A
K8 Calentador eléctrico N/A N/A
Delgado de 1via/2via +2°C +5°C
Mini 4via/4via
h N/A : No disponible
K9K10K11K12
No. Función
Min. Paso de EEV en la
K9
K10
SW07
K11 Control externo No uso Uso
K12 Salida de funcionamiento
calefacción
Prioridad de la pantalla
interna de la unidad en el
control remoto con cable
ON
(Encendido)
Fijar 80 pasos 0 o 80 pasos
Esclavo Maestro
Térmica
encendida
h N/A : No disponible
ON
(Encendido)
(Apagado)
+5°C +2°C
1000
2000
horas
horas
OFF
(Apagado)
Funcionamiento
encendido
OFF
instalación de su aire acondicionado _27
