MANUEL
D’UTILISATION
AW0700B
AW0800A
AW1000A
AW1010A
AW1200A
AW1210A
AW1800A
Climatiseur de type Fenêtre
( Refroidissement )
E
DB68-01928A(1)
F
Page 2
Les mesures de sécurité ci-dessous doivent être suivies durant l’utilisation de votre climatiseur.
Mesures de sécurité
Le fabricant n’est en aucun cas responsable des accidents ou blessures
qui pourraient être causés par une mauvaise installation du climatiseur.
Si vous avez des doutes quant à l’installation, contacter un spécialiste de
l’installation.
AAATTTTEENNTTIIOON
N
1 L’unité doit être connectée à un circuit indépendant. L’installation du climatiseur doit être selon
les normes d’installations électriques, et les régles de sécurité nationales, s’il en existe.
2 Quelques sites d’installation peuvent exiger l’installation d’un disjoncteur de court-circuit ou
une mise à la terre.
3 Si le cordon d’alimentation est endommagé, il doit être remplacé par un cordon d’alimentation
spéciale ou un ensemble disponible du fabricant ou d’un centre de service agréé.
4 Il faut s’ASSURER que l’appareil est bien aéré en tout temps:
ne JAMAIS déposer de vêtements ou d’autres matériels sur l’appareil.
5 Ne JAMAIS renverser de substance liquide sur l’unité. Si cela se produit, débrancher l’unité
et contacter un centre de service agréé.
6 Ne rien mettre entre les lames de la sortie d’air car cela peut endommager le ventilateur
intérieur et causer des blessures. Maintenir les enfants éloignés de l’unité.
7 Ne JAMAIS placer d’obstacles devant l’appareil.
8 Les utilisateurs de ce produit doivent se garder de ne pas tenter de réparer ce produit.
En cas de problème, il leur est conseillé de contacter le service après-vente ou le magasin
dans lequel le produit a été acheté.
9 Il ne faut jamais brancher un fil de rallonge à ce produit.
10 L’appareil ne doit pas être utilisé par de jeunes enfants non survillés. Les jeunes enfants
doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.
11 Ne jamais poser le climatiseur à l’envers ou sur le côté car cela pourrait endommager le
compresseur.
F-
2
Page 3
Table des matières
◆ PRÉPARATION DU CLIMATISEUR
■ Mesures de sécurité ....................................................................................... 2
■ Description de chaque composant ................................................................. 4
■ Pour commencer ............................................................................................ 5
◆ FONCTIONNEMENT DE VOTRE CLIMA TISEUR
■ Pour refroidir la pièce ..................................................................................... 6
■ Ventilation de la pièce .................................................................................... 7
■ Arrêtez le climatiseur ...................................................................................... 7
■ Comment choisir le mode économie d’énergie .............................................. 8
■ Pour régler la direction de la ventilation d'air vers l'horizontale ..................... 9
■ Réglez le flux d’air vertical ............................................................................. 9
◆ CONSIGNES D'UTILISATION
■ Panne de courant ........................................................................................... 10
■ Gamme de température et d'humidité ............................................................ 10
■ Entretien du climatiseur ................................................................................. 11
■ Solutions aux problèmes communs ................................................................ 13
■ Spécifications techniques ............................................................................... 13
F-
3
Page 4
Filtre à air
(Le filtre à air se
trouve à l’intérieur.)
Entrée d’air (à
l’intérieur)
Sortie d’air
Commande de
température
Bouton de sélection du mode
de fonctionnement
Bouton économie d'énergie
Bouton de sélection du
mode de fonctionnement
Commande de
température
Interrupteur d’orientation
des lames de flux d’air
Lames de flux d’air
extérieures (orientation
vers le haut/bas)
Entrée d’air
(à l’extérieur)
Levier de ventilation
Prise secteur
(Le type de la prise peut
être changé en fonction
de l’alimentation électrique
de votre pays.)
Lames de flux d’air
intérieures (orientation
droite/gauche)
❄ Le design et la spécificité sont sujets à
changement en fonction du modèle.
Description de chaque composant
AW0700B/AW0800A/
AW1000A/AW1200A/
AW1800A
AW1010A/AW1210A
F-
4
Page 5
Pour commencer
Vous venez d’acquérir un climatiseur Samsung de type fenêtre qui doit être installé selon
le mode d’emploi.
Votre manuel contient les renseignements pratique pour l’utilisation de votre climatiseur.
Veuillez lire les directives trouvées dans le manuel pour profiter complètement de toutes
les caractéristiques de votre appareil.
Les illustrations des procédures utilisent les quatre symboles suivants :
F-
5
IMPORTANT NOTE
☛
➢
APPUYER SUR PRESSER
Page 6

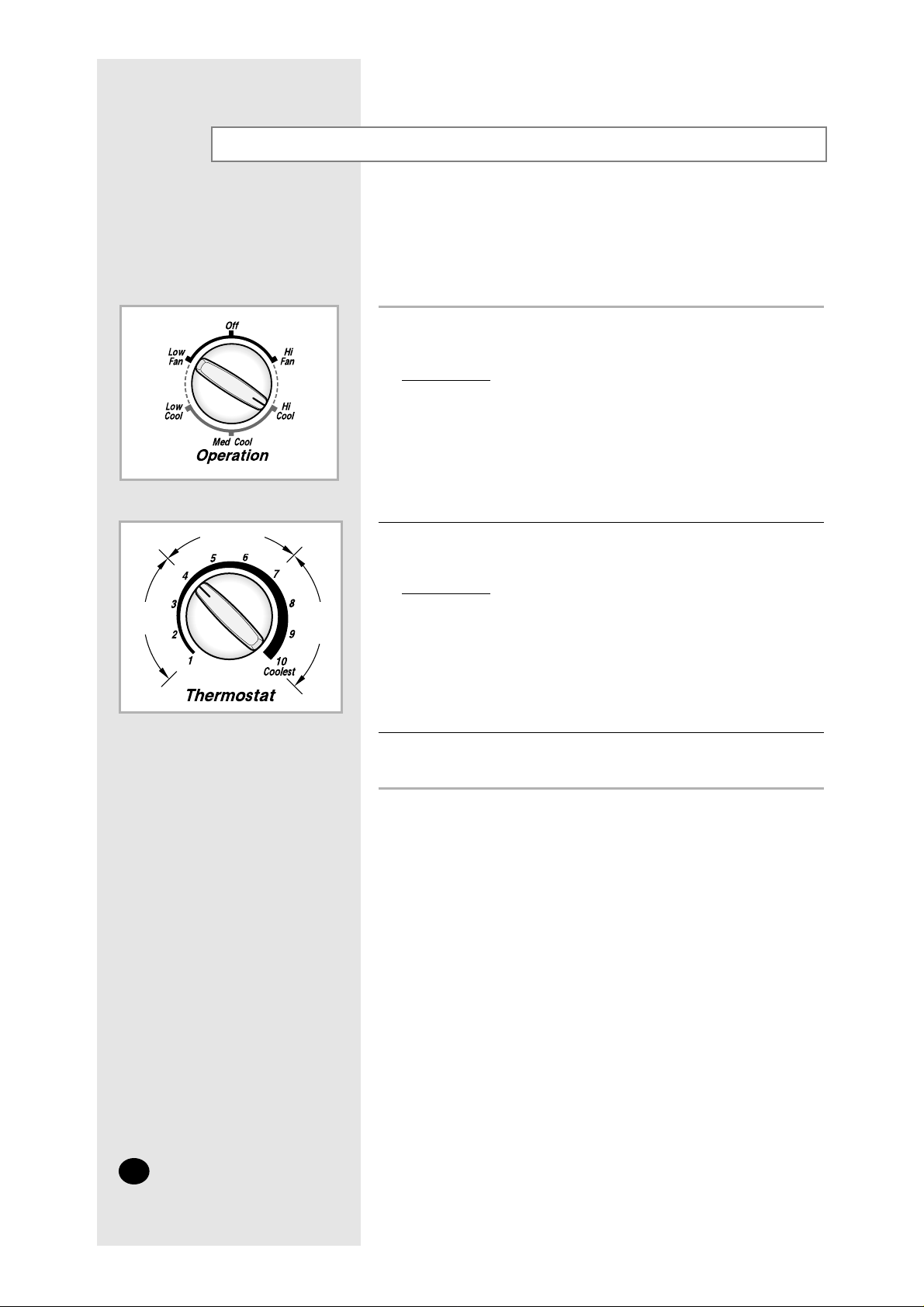

Pour refroidir la pièce
Pour diriger la direction de la circulation d’air, voir la page 9.3
Positionner le bouton de sélection du mode de fontionnement sur “HI
COOL”, “MED COOL” ou “LOW COOL”.
Aboutissement:
◆ Le climatiseur se met en marche dans le mode
de refroidissement.
➢
◆ Vous pouvez changer le mode en tout temps.
Tournez la commande THERMOSTAT à la température désirée.
Vous devez tourner le bouton de commande à la position COOL pour régler:
◆ La température de refroidissement
◆ La vitesse du ventilateur durant le refroidissement
1
2
Températures possibles: Entre 18˚C (64˚F) et 29˚C (84˚F)
Aboutissement:
Le climatiseur commence le refroidissement si la
température de la pièce est plus élevée que la
température choisie.
F-
6
27˚C(81˚F) ~
23˚C(73˚F)
23˚C(73˚F)
~
18˚C(64˚F)
29˚F(84˚F)
~ 27˚C(81˚F)
Page 7

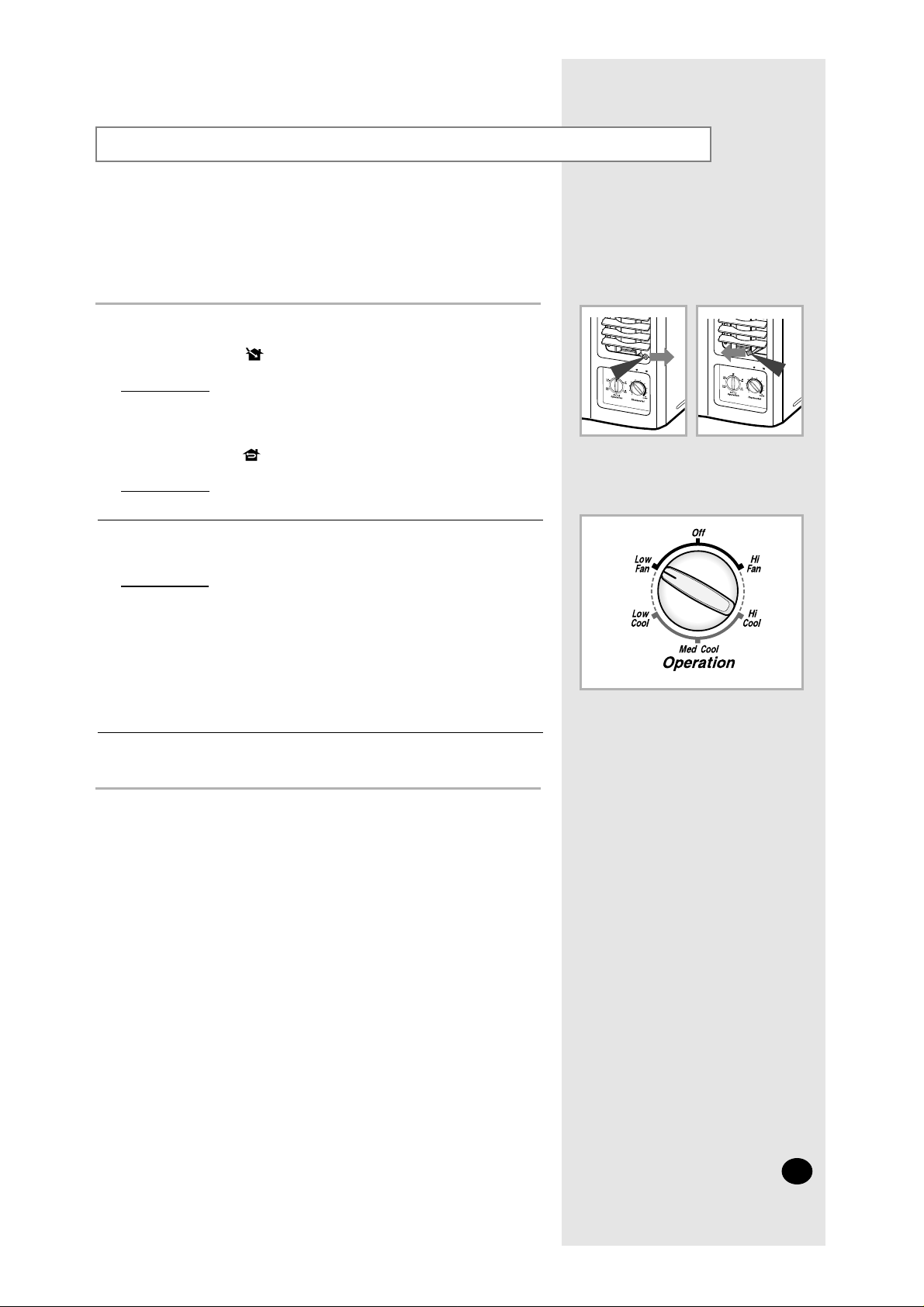

Ventilation de la pièce
Si l’air à l’intérieur de la pièce est vicié, vous pouvez ventiler la
pièce à l’aide de la fonction Fan.
1
Tournez le bouton de sélection du mode de fontionnement, et réglez-le à
la position “HI FAN” ou “LOW FAN”.
Aboutissement:
◆ Le climatiseur fonctionne à la mode de ventilation.
➢
◆ HI FAN : Le ventilateur tourne rapidement.
◆ LOW FAN : Le ventilateur tourne lentement
◆ Vous pouvez changer le mode en tout temps.
2
Pour diriger la direction de la circulation d’air, voir la page 9.3
Si vous souhaitez évacuer l’air confiné à l’extérieur, poussez le levier
de ventilation sur la façade de l’unité vers la droite pour le mettre
en position ouverte ( ).
Aboutissement:
◆ La pièce est aérée et l’air confiné est évacué
à l’extérieur.
Sinon, poussez le levier de ventilation vers la gauche pour le mettre
en position fermée ( ).
Aboutissement:
◆ La pièce est simplement aérée.
F-
7
Page 8

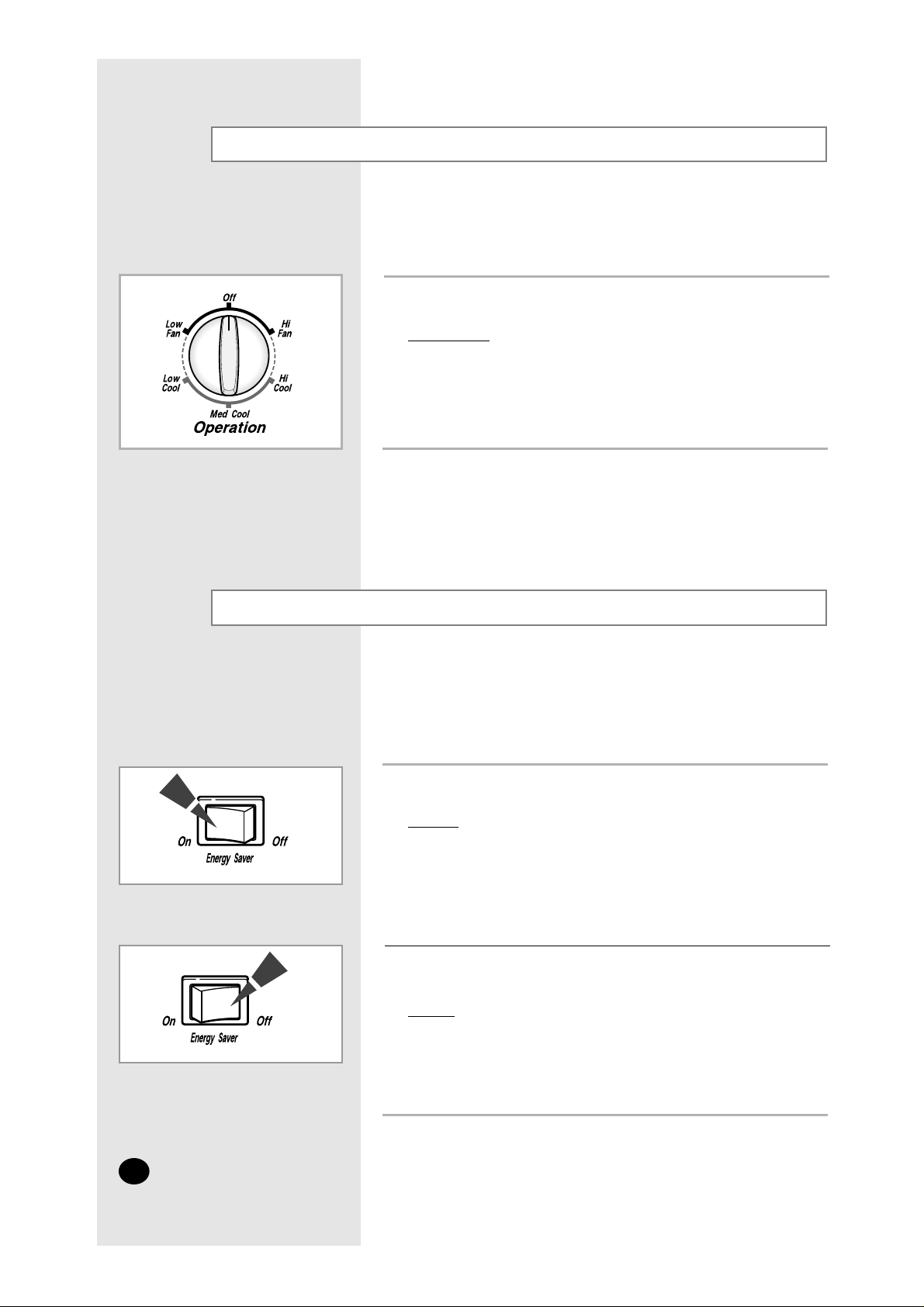

Arrêtez le climatiseur
Pour arrêter le climatiseur, il suffit de mettre le
bouton de sélection du mode
de fontionnement
en position OFF.
Aboutissement:
◆ le climatiseur cesse de fonctionner.
Vous pouvez arrêter le climatiseur à tout moment.
1
Si vous souhaitez économiser de l'énergie lors de l'utilisation du climatiseur,
choisir le mode économie d'énergie en appuyant sur le bouton économie d'énergie.
Cette fonction est généralement utilisée lorsqu'il n'y a personne dans la piéce.
1
Pour supprimer le mode économie d'énergie, mettre le bouton économie
d'énergie sur la position OFF.
Résultat:
Le ventilateur est en marche pendanty toute la durée de
fonctionnement du climatiseur, alors que le compresseur se met en
route et s'arrête de façon répétitive.
2
Pour choisir le mode économie d'énergie, mettre le bouton économie d'énergie
sur in position ON.
Résultat:
Le ventilateur et le compresseur se mettent en route et s'arrêtent
simultanément de façon répétitive, créant ainsi des variations de
température et d'humidité plus grandes.
Si vous souhaitez faire fonctionner le climatiseur sur le mode ventilation,
ne pas mettre en marche la fonction économie d'énergie. Le mode
ventilation ne se déclenche pas lorsque le bouton économie d'énergie
est sur la position ON.
➢
Comment choisir le mode économie d'énergie
(AW1010A/AW1210A)
F-
8
Page 9
1
Pour arrêter le balayage des lames, mettez l’interrupteur d’orientation
des lames de flux d’air en position .
2
Mettez l’interrupteur d’orientation des lames de flux d’air en
position .
Résultat
: les lames intérieures balayent automatiquement
à gauche et à droite.
Pour arrêter les lames dans une position spécifique et orienter le flux
d’air dans la direction correspondante, il suffit de mettre l’interrupteur
en position lorsque les lames sont dans la position souhaitée.
➢

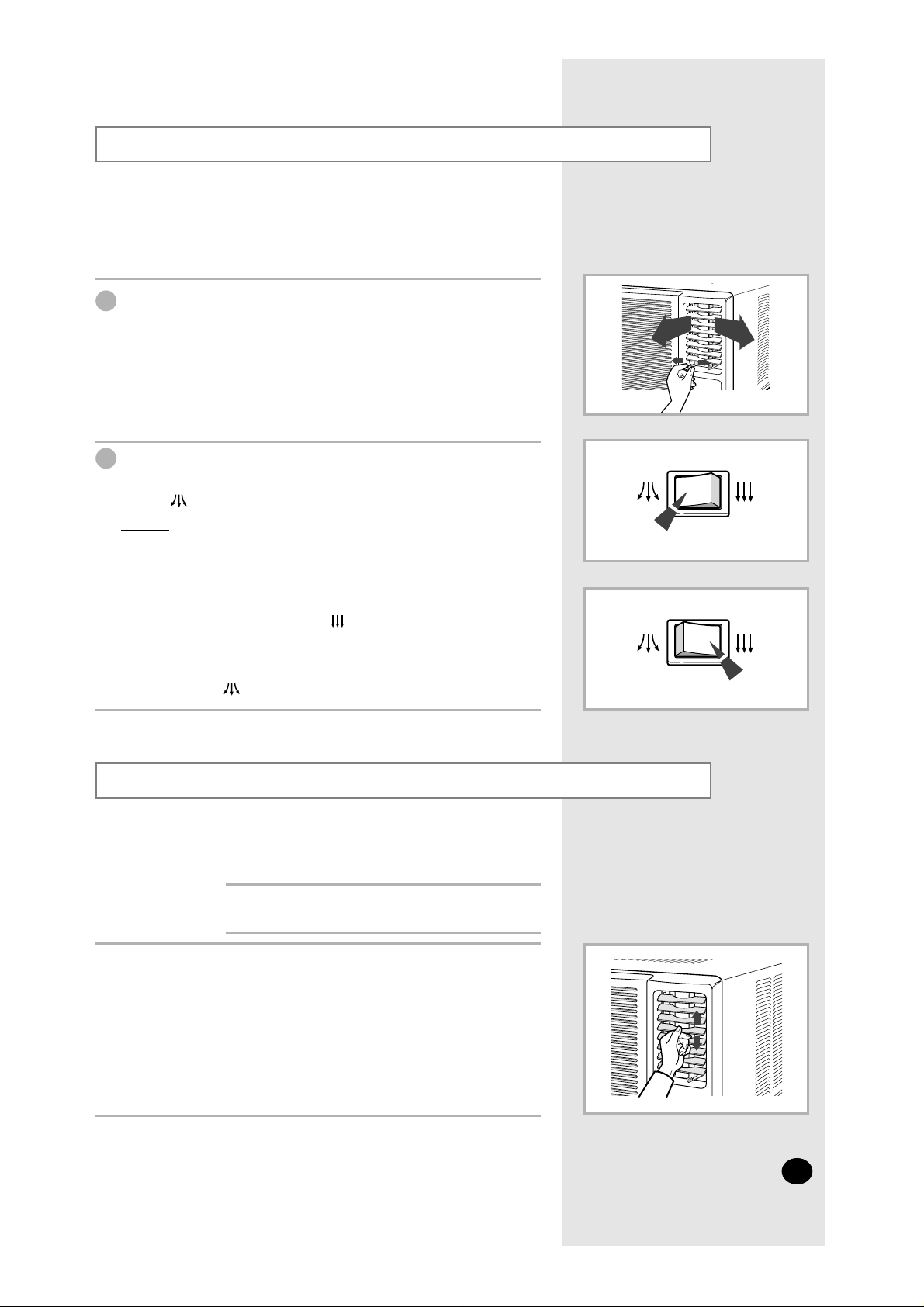

Pour régler la direction de la ventilation d’air vers l’horizontale
Réglez le flux d’air vertical
Selon la position du climatiseur dans votre pièce, vous pouvez régler
l’orientation des lames de flux d’air intérieures sur le côté droit de
l’unité, pour augmenter l’efficacité du climatiseur.
Ajuster les lames de ventilation selon la direction souhaitée.
Les lames sur le côté droit de l’unité extérieure peuvent être ajustées
pour contrôler la direction du courant d’air vertical.
CONSEIL Pour...
refroidir la pièce,
orientez les lames vers le...
haut,
AW1010A/A W1210A
AW0700B/A W0800A/AW1000A/AW1200A/A W1800A
Réglez la position des lames de flux d’air en les poussant vers le haut ou vers
le bas.
◆
Si vous orientez les lames de flux d’air vers le bas et que l’unité est
en mode refroidissement pendant longtemps, il est probable que :
-
de la condensation se forme sur les lames.
-
des gouttes de condensation tombent des lames.
➢
F-
9
Page 10
Panne de courant
Gamme de température et d'humidité
Vous pouvez utiliser le climatiseur dans les fourchettes de température et d’humidité
suivantes.
Mode Température
intérieure
Température
extérieure
Humidité
intérieure
Refroidir 21°C(70°F) à 32°C(90°F)
environ
21°C(70°F) à 43°C(110°F)
environ
80% ou moins.
Si une panne de courant se produit, l’appareil se met hors tension.
Lorsque le courant revient, le climatiseur se remet en marche
automatiquement.
F-
10
Si le climatiseur est utilisé à... Alors...
Haute température Le système de protection peut se déclencher et le climateur
s’arrêter.
Basse température Une fuite d’eau ou une autre anomalie peut apparaître si le
récupérature de chaleur devient gelé..
Taux d’humidité plus élevé Des gouttes de condensation peuvent se former sur l’enveloppe
de l’unité en cas d’utilisation prolongée.
Page 11
Entretien du climatiseur
(AW0700B/AW0800A/AW1000A/A W1200A/AW1800A)
F-
11
☛
Le climatiseur possède deux ou trois
cannelures de grille selon le modèle.
Quand vous...
ne souhaitez pas utiliser
le climatiseur pendant
une période prolongée,
n’avez pas utilisé le
climatiseur pendant une
période prolongée,
Alors...
◆ Positionner le bouton de sélection du
mode de fonctionnement sur “LOW FAN”
et faire fonctionner le climatiseur pendant
plusieurs heures afin de bien sécher
l'intérieur de l'appareil.
◆ éteignez le climatiseur et débranchezle au niveau de la prise secteur,
◆ nettoyez le filtre à air et les surfaces
extérieures.
Positionner le bouton de sélection du mode
de fonctionnement sur “LOW FAN” et faire
fonctionner le climatiseur pendant plusieurs
heures afin de bien sécher l'intérieur de
l'appareil.

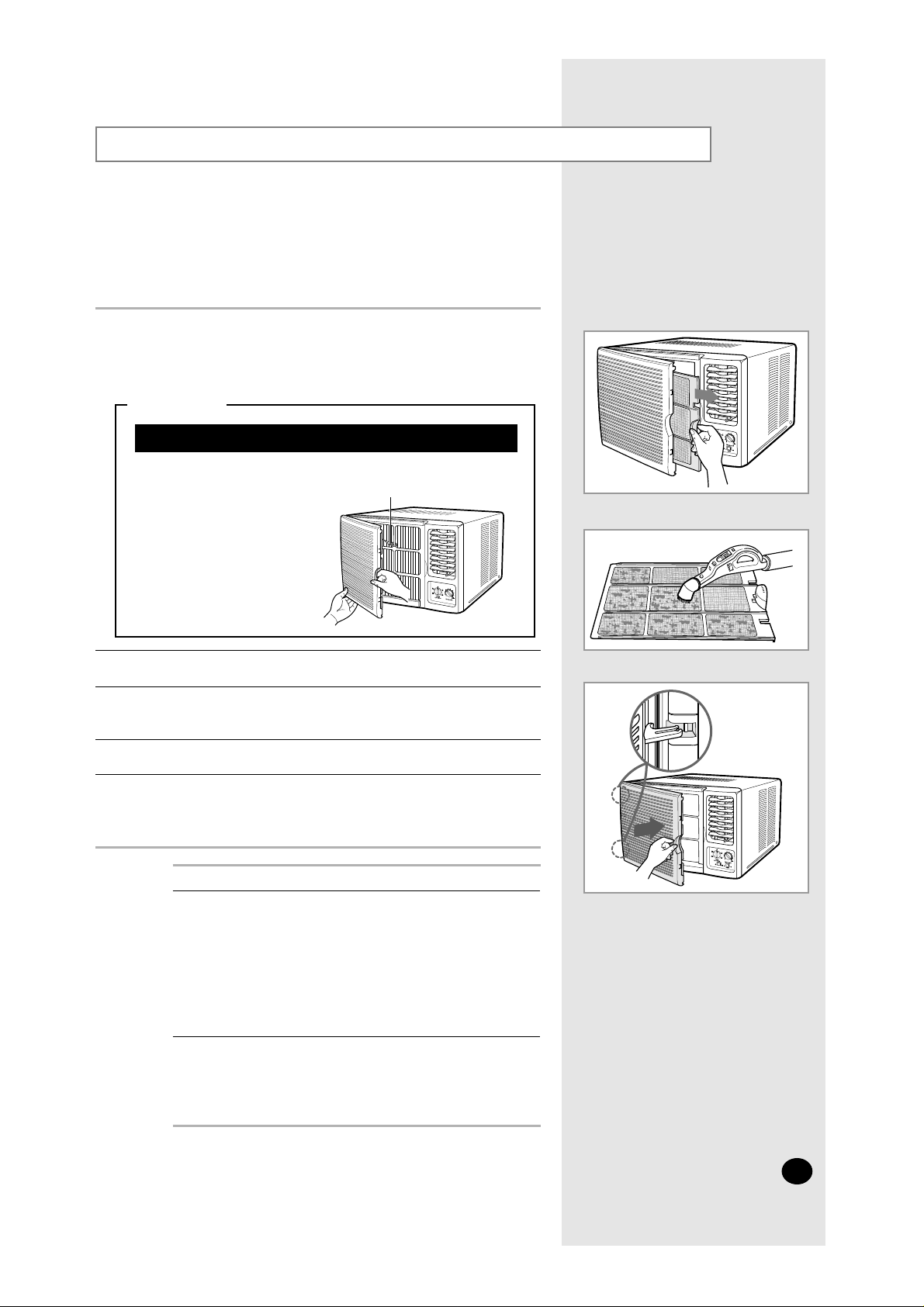

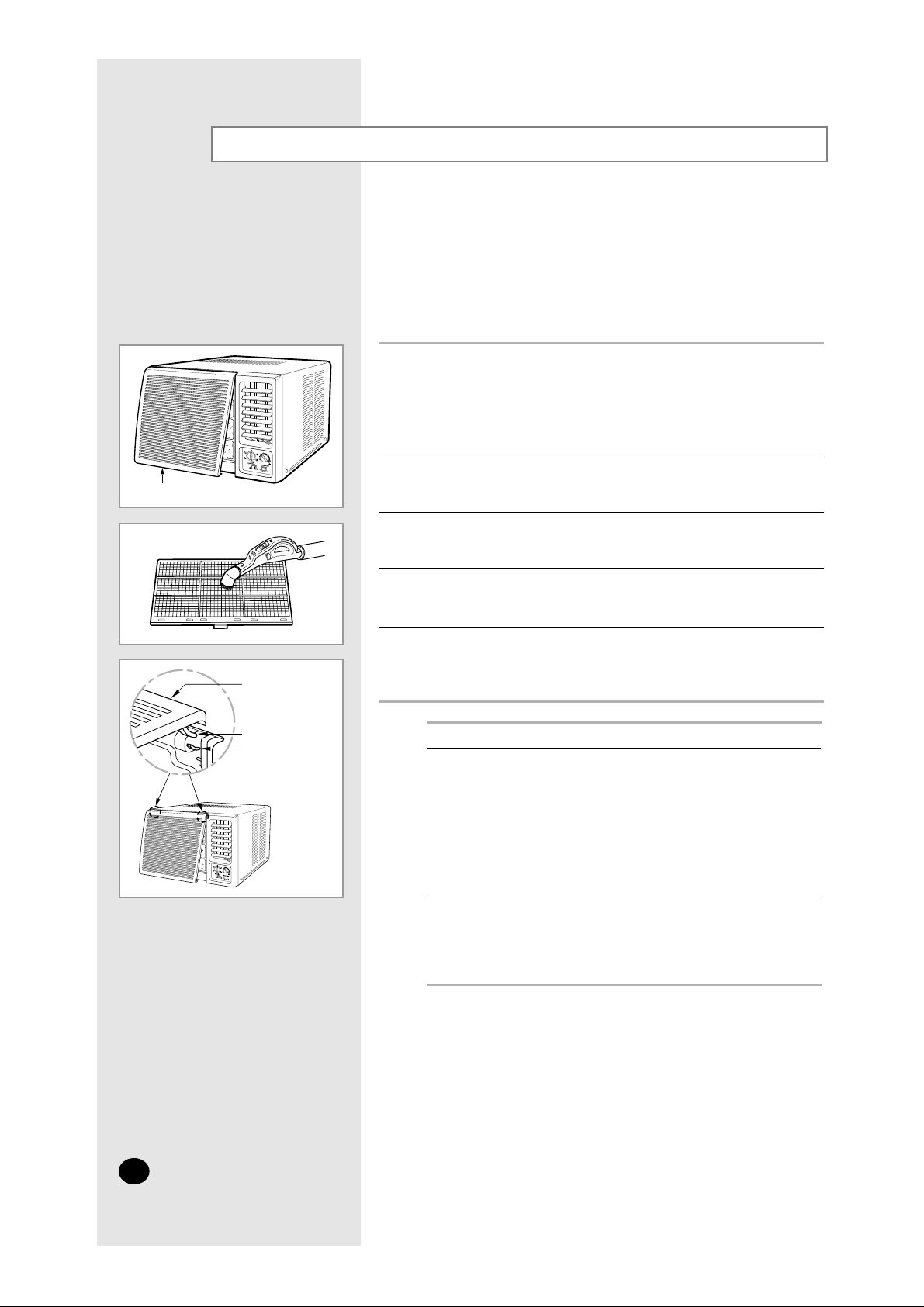

Tenir la poignée du filtre à air, déplacez-le légèrement sur le côté gauche et
ouvrez la grille frontale.
1
Tirer le filtre à air sur le côté droit.
2
Enlevez la poussière qui se trouve sur le filtre à air à l’aide d’un
aspirateur et d’une brosse.
3
Quand vous avez finis, insèrez le filtre à nouveau dans sa position d’origine.
4
Essuyez la surface de l’appareil avec un détersif doux, et essuyez de
nouveau avec un tissu sèche.
(Ne jamais utiliser de benzène, dissolvant ou autres produits chimiques.)
5
➢
Retirer la grille frontale rend plus simple le nettoyage du
climatiseur. Ouvrer la grille au maximum.
➢
Nettoyer régulièrement le filtre à air afin de maximiser l’efficacité du climatiseur.
Lors du nettoyage du climatiseur, l’éteindre et le débrancher.
Démontage et remontage de la grille frontale
Saisir la partie inférieure de la
grille frontale et la boucle du
filtre à air; ouvrir ensuite la grille.
1
Retirer l’attache de sécurité et
la grille frontale.
2
Lors du remontage de la grille
frontale, s’assurer de bien installer
à nouveau l’attache de sécurité.
3
Pour la sécurité du client, une attache de sécurité a été installée sur la grille frontale.
Attache de sécurité
AATTTTEENNTTIIOON
N
Page 12
Entretien du climatiseur
(AW1010A/AW1210A)
F-
12
Ouvrir la grille frontale en tirant sur les taquets de l’unité.
1
Soulever le filtre à air par la poignée pour le dégager.
2
Enlevez la poussière qui se trouve sur le filtre à air à l’aide d’un
aspirateur et d’une brosse.
3
Quand vous avez finis, insérez le filtre à nouveau dans sa position d’origine.
4
Essuyez la surface de l’appareil avec un détersif doux, et essuyez de
nouveau avec un tissu sec.(Ne jamais utiliser de benzène, de dissolvant
ou d’autres produits chimiques.)
5
Ôter la grille frontale qui rend le nettoyage plus simple.
Après avoir ouvert la grille frontale, soulevez-la au
maximum, puis baissez-la pour la libérer.
➢
Nettoyer régulièrement le filtre à air afin de maximiser l’efficacité du
climatiseur.
Lors du nettoyage du climatiseur, l’éteindre et le
débrancher.
Positioner le
bouton de sélection du
mode de fontionnement
sur “LOW
FAN” et laisser le fonctionner quelques
heures pour assécher l’intérieur du
climatiseur.
Quand vous... Alors...
ne souhaitez pas
utiliser le climatiseur
pendant une période
prolongée,
◆ Positioner le
bouton de sélection du
mode de fontionnement
sur “LOW
FAN” et laisser le fonctionner quelques
heures pour assécher l’intérieur du
climatiseur.
◆ éteigner le climatiseur et le débrancher
au niveau de la prise secteur,
◆ nettoyer le filtre à air et les surfaces
extérieures.
n’avez pas utilisé le
climatiseur pendant une
période prolongée,
➢
☛
Grille frontale
Rainure de la grille
Guide
Grille frontale
Page 13
Solutions aux problèmes communs
Spécifications T echniques
Mod
èle
Source d’énergie
AW0700B
AW0800A
AW1000A
AW1010A
AW1200A
AW1210A
115V~, 60Hz
AW1800A 230V~/208V~, 60Hz
Ces informations et spécifications peuvent changer sans préavis.
Explication/Solution
◆ Vérifier s’il n’y a pas de panne de courant.
◆ Vérifier la tension.
(Voir les spécifications techniques)
◆ S’assurer que la prise de courant n’est pas débranchée.
◆ Vérifier si le
bouton de sélection du mode de fontionnement
n’est pas en
position “OFF”.(Le placer dans la position souhaitée.)
◆ S’assurer que la température de la pièce n’est pas trop basse.
- Voir page 10 pour les détails concernant les conditions de température.
◆ Placer le THERMOSTAT sur la position désirée.
- Quand le THERMOSTAT indique un chiffre élevé, la température de la pièce
peut être trop élevée.
◆ S'assurer qu’il n’y ait pas de fenêtre ouverte, ou qu’il n’y ait pas de fuite d’air
frais vers l’extérieur.
- Fermer la fenêtre et sceller toute ouverture.
◆ S'assurer qu’il n’y ait pas, à l’intérieur comme à l’extérieur, d’obstacle à la
circulation de l’air.
- Éliminez l’obstacle ou changez l’emplacement du climatiseur.
◆ S'assurer que le filtre à air ne soit pas bouché avec de la poussière ou d’autre
matière.
- Nettoyez le filtre à air.
◆ S'assurer que le climatiseur ne soit pas en plein soleil.
- Bloquez le soleil en tirant les rideaux.
◆ S'assurer qu’il n’y ait pas d’appareil électrique générant de la chaleur.
- Ne pas utilisez le climatiseur en même temps qu’un appareil de chauffage.
◆ Ventiler la pièce.
Problème
Le climatiseur ne
fonctionne pas
L’air sort normalement,
mais le refroidissement
n’est pas efficace.
Des odeurs imprègnent la
pièce durant la climatisation.
En cas de problèmes, commencer d’abord par effectuer les vérifications suivantes.
Elles vous éviteront peut-être de faire appel inutilement au service après-vente.
Capacit
é de
refroidissement
(BTU/h)
7000
8000
10000
10000
12000
12000
18000
F-
13
◆ Vérifiez que le climatiseur est en marche.
Si nécessaire, tournez le bouton de sélection du mode de fonctionnement.
; repotez-vous à la page 9.
L’orientation du flux d’air ne change
pas lorsque vous mettez
l’interrupteur d’orientation des lames
de flux d’air en position
Page 14
Main-d’oeuvre
1 an (intervention sur site)
Pièces
1 an
Imprimée en Corée
VOTRE CLIMATISEUR DE PIÈCE SAMSUNG
GARANTIE
Garantie limitée destinée à l’acheteur initial
Samsung réparera ou remplacera, à sa discrétion, cet appareil au cas où il s’avérerait
défectueux pendant la période de garantie qui commence à la date d’achat initial. Ce produit
Samsung est garanti par Samsung Electronics Canada Inc. contre tous défauts de matériaux
ou de fabrication pendant les périodes spécifiées ci-dessous.
Garantie limitée de 5 ans sur le compresseur
Si, dans l’année qui suit l’achat, le compresseur s’avère défectueux, en matériaux ou en
fabrication, Samsung Electronics Canada Inc. le remplacera gratuitement. Pendant les quatre
années suivantes (de la deuxième à la cinquième année), Samsung Electronics Canada Inc.
remplacera le compresseur gratuitement, seulement s’il s’avère défectueux en matériaux ou
en fabrication.Les frais de main-d’oeuvre pour installer le compresseur au cours de ces quatre
années ne sont pas compris dans la présente garantie.Toutes les réparations sous garantie
doivent être effectuées par un Centre de service agréé Samsung.
Obligation de l’acheteur initial
La facture d’achat initial, datée, doit être conservée comme preuve d’achat et doit être
présentée au Centre de service agréé pour obtenir toute réparation ou tout service couvert
par la garantie.
Exclusions de la garantie
Cette garantie ne couvre pas les dommages causés par un accident, un incendie,
une inondation et/ou tout cas de force majeure, ni par une mauvaise utilisation, le branchement
à une tension incorrecte, une mauvaise installation, des réparations inappropriées ou non
autorisées, l’usage à des fins commerciales ou les dommages survenus lors du transport.
Le fini extérieur ou intérieur et les pièces en plastique ne sont pas couverts par cette garantie.
Les ajustements effectués par le client comme expliqué dans le mode d’emploi ne sont pas
couverts en vertu de cette garantie. Cette garantie est automatiquement annulée si les
numéros de série imprimés sur l’appareil ont été égratignés, effacés ou changés.
La garantie ne couvre que les appareils achetés et utilisés au Canada.
SAMSUNG ELECTRONICS CANADA INC.
7037 Financial Drive, Mississauga, Ontario L5N 6R3
ELECTRONICS
Loading...
