A la hora de instalar y utilizar el acondicionador de aire, se deben tomar las
siguientes precauciones de seguridad.
Instrucciones de seguridad
1 El acondicionador de aire debe estar conectado a su toma de alimentación específica,
la cual debe estar instalada de acuerdo con las normas nacionales de cableado, tomas de
tierra y seguridad.
Dependiendo de las normas nacionales y su instalación específica, puede que necesite instalar:
◆ Un disyuntor
Para obtener más información sobre los requisitos eléctricos, póngase en contacto con un
electricista profesional.
Este aparato se debe instalar segun las reglas electricos del pais.
2 Asegúrese de que la unidad se encuentra siempre correctamente ventilada;
NO coloque ropa ni ningún otro material sobre la misma.
4 NO introduzca nada entre las guías de salida del aire, ya que se puede dañar el
ventilador interior y el usuario puede resultar lastimado. Sobre todo, mantenga a
los niños alejados de la unidad.
5 Asegúrese SIEMPRE de que el cable de alimentación se encuentra en perfectas
condiciones.
Si el cable de poder esta danãdo por todos lados, debe ser reparado por un tecnico de servicios
autorizado. No use conectores de extensión en este o para otro uso.
6 NO intente reparar la unidad. Si ésta resulta dañada, póngase en contacto con:
◆ Un centro de servicio autorizado
◆ De traficante donde compro su aire acondicionador.
7 NO coloque obstáculos de ninguna clase delante de la unidad.
3 No derrame NUNCA líquidos de ninguna clase en la unidad. En caso de que esto
ocurra, apague el interruptor del acondicionador de aire y póngase en contacto con
el técnico especialista.
8 Si no se va a utilizar el mando a distancia durante un largo período de tiempo, extraiga
las pilas.
9 Antes de tirar el aparato, es necesario sacar todas las células de la bateria y librarlo
totalmente y dejar en un lugar seguro.
El manufactor no tomara la responsabilidad de los accidentes causados
si el aire acondicionador no esta instalado firmemente o seguro, durante
la instalación o en el uso del producto. Si no esta seguro sobre la instalación, contacte con su especialistas en instalación.
CCCCAAAAUUUUTTTTEEEELLLLAA
AA
S-2
Índice
◆ PREPARACIÓN DELACONDICIONADOR DE AIRE
■ Instrucciones de seguridad ............................................................................ 2
■ Unidad de acondicionador de aire ................................................................. 4
■ Mando a distancia .......................................................................................... 5
■ Introducción .................................................................................................... 6
■ Colocación de las pilas del mando a distancia .............................................. 7
◆ FUNCIONAMIENTO DEL ACONDICIONADOR DE AIRE
■ Refrigeración .................................................................................................. 8
■ Ventilación de la habitación ............................................................................ 9
■ Ajuste de la dirección del flujo de aire horizontalmente ................................. 10
■ Ajuste de la dirección del flujo de aire verticalmente ..................................... 10
◆ PROGRAMACIÓN DEL ACONDICIONADOR DE AIRE
■ Ajustar el Tiempo para Encender ................................................................... 11
■ Ajustar el Tiempo para Apagar ....................................................................... 12
■ Ajuste de la Función Tiempo Dormido ........................................................... 13
■ Seleccionar el Modo de Energia de Ahorro ................................................... 14
◆ RECOMENDACIONES DE USO
■ Rangos de temperatura y humedad ............................................................... 14
■ Limpieza del acondicionador de aire .............................................................. 15
■ Solución de problemas comunes ................................................................... 17
■ Especificaciones técnicas ............................................................................... 17

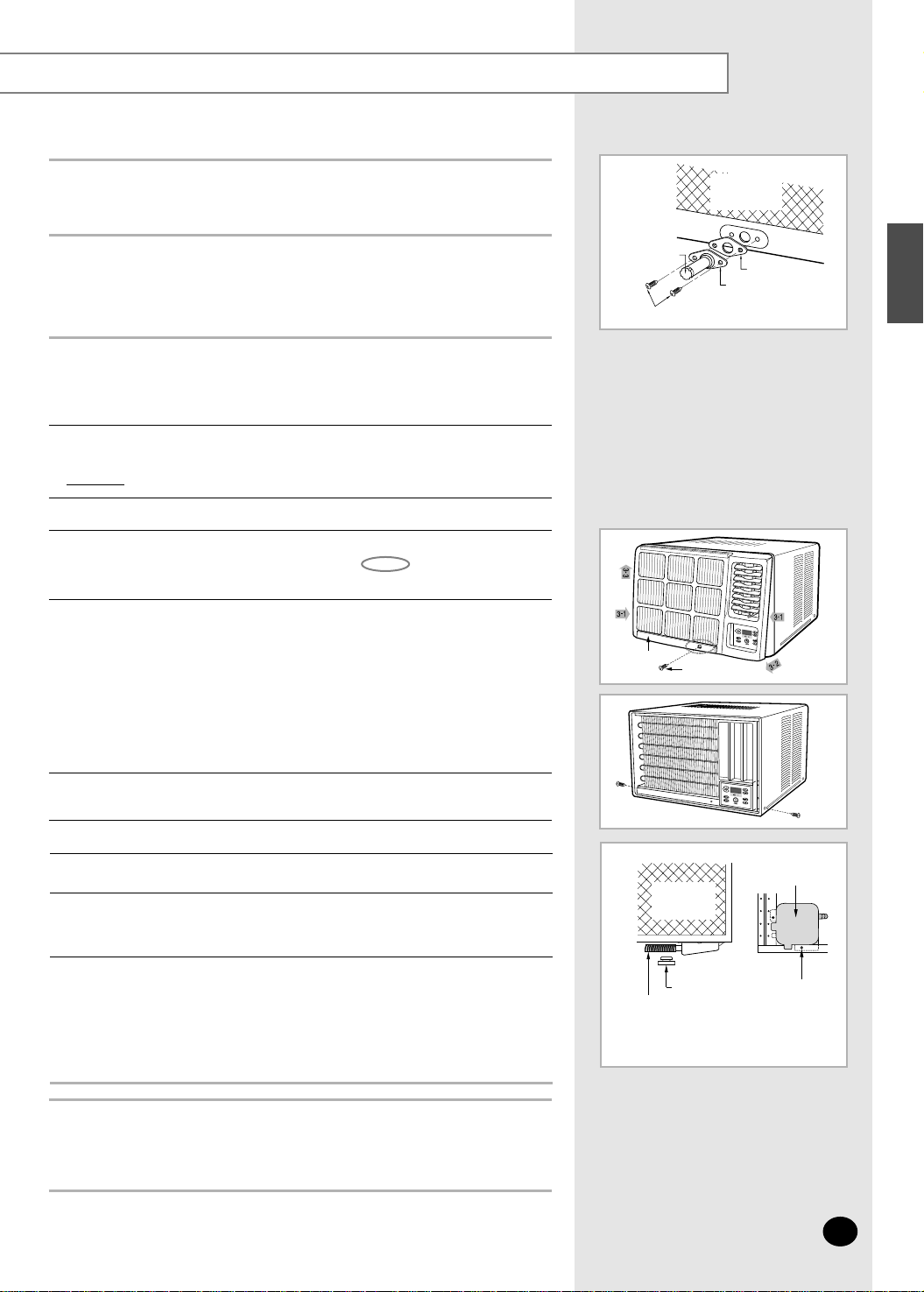

◆ METODO DE INSTALACION ..................................................................................... 18
S-3
ESPAÑOL
CCCCAAAAUUUUTTTTEEEELLLLAA
AA
El sistema máximo de impedancia permitido para la caja de empalme eléctrica es
0,24ohms. Generalmente, la capacidad máxima permitido de la impedancia del
conductor principal no superará cuando el sucursal para la vía de escape eléctrica
es alimentada de la caja de empalme con un sorriente de 32A.
AW18✴✴
" La corriente de alta presión del motor del compresor de estándard puede tener efectos
contrarios a la operación de otro equipo bajo las condiciones principales infavorables.
Este equipo no cumple el estándard técnico pertinente para la limitación de la fluctuación y
de la vibración."
Antes de conectar este equipo al sistema de provisión eléctrico, por favor informe a la
autorización de la provisión y obtenga el permoso. No conecte otros dispositivos de
electricidad a la misma línea de provisión.
Indicadores de la
velocidad del ventilador
(LOW, MED, HIGH)
Ajustes de temperatura/
temporizador
Botones de ajuste de la
temperatura
Indicadores del modo de
funcionamiento(COOL, FAN)
Sensor de infrarrojos
Botón de giro de las guías
del flujo de aire
Botón de ajuste de la
velocidad del velocidad
Indicador de giro de las
guías del flujo de aire
Indicador del ahorro de la energía
Botón de ajuste de la función
Tiempo Dormido
Indicador de temporizador
Botón de ahorro de la energía
Botón ON/OFF(encendido/apagado)
Botón de selección del
modo de funcionamiento
(COOL, FAN)
Botón de ajuste del temporizador
❄ El diseño y la configuración están
sujetos ai cambio según el medelo.
Entrada del aire
(interior)
Filtro del aire
(El filtro de aire está
localizado en el interior)
Guías del flujo de aire
interiores (orientación
derecha/izquierda)
Salida del aire
Guías del flujo de aire
exteriores (orientación
arriba/abajo)
Entrada del aire
(exterior)
Palanca de
ventilación
Toma de alimentación
(El tipo de enchufe
puede adaptarse de
acuerdo al tipo de
voltaje local.)
Unidad de acondicionador de aire
S-4
Mando a distancia
S-5
ESPAÑOL
Botones de ajuste de la
temperatura
Botones de ajuste de la
velocidad del velocidad
Botón ON/OFF
(encendido/apagado)
Botón de ajuste del
temporizador
Botón
de ajuste de la
función Tiempo Dormido
Botones de selección del
modo de funcionamiento
Botón de ahorro de la
energía
Botón de giro de las guías
del flujo de aire
Introducción
Acaba de adquirir un acondicionador de aire doméstico del tipo ventana que habrá sido instalado por
un técnico especializado.
En el presente manual de instrucciones encontrará información de gran utilidad para el uso del
acondicionador de aire. Dedique el tiempo necesario a la lectura de este manual, ya que le ayudará a
sacar el máximo partido de las funciones del aparato.
Este Manual de Instrucciones está solo para el uso correcto de su aire acondicionador. Por lo tanto, las
ilustraciones que muestran en este manual puede que no conjuege con su aire acondicionador.
Este manual está organizado de la siguiente manera:
◆ En las páginas 4 y 5 aparecen las siguientes ilustraciones:
- Unidad del acondicionador de aire (componentes principales, botones y visor)
- Mando a distancia (botones)
Dichas ilustraciones le resultarán de utilidad para localizar los botones y entender los
símbolos que aparecen en el visor.
◆ En el resto del manual, encontrará una serie de procedimientos detallados referentes a
cada una de las funciones disponibles.
En las ilustraciones de los procedimientos detallados se utilizan diferentes símbolos:
Por otra parte, siempre que sea aplicable, las ilustraciones muestran las posiciones de los
botones, tanto en el mando a distancia como en la propia unidad.
Para... Las ilustraciones tienen...
El mando a distancia Fondo gris
Ejemplo:
La unidad Fondo blanco.
Ejemplo:
PULSAR EMPUJAR IMPORTANTE NOTA
☛
➢
S-6
Colocación de las pilas del mando a distancia
Deberá insertar o cambiar las pilas del mando a distancia:
◆ Al adquirir el acondicionador de aire
◆ Si el mando a distancia no funciona correctamente
☛
Utilice dos pilas LR03 (AAA) de 1,5 V. No utilice pilas
usadas, ni dos tipos diferentes de pilas.
Al cabo de 12 meses, es posible que las pilas se hayan
gastado aunque no las haya utilizado realmente.
1 Presione la tapa del compartimiento de pilas, situada en la parte posterior
del mando a distancia, deslizándola en la dirección de la flecha y quítela.
2 Introduzca las dos pilas, comprobando los polos:
◆ el polo + de la pila con el polo + del mando a distancia
◆ el polo – de la pila con el polo – del mando a distancia
3 Cierre la tapa deslizándola en dirección contraria a la flecha hasta que
encaje en su lugar.
Resultado
:
Con el mando a distancia, puede controlar directamente desde
su asiento todas las funciones de la unidad de acondicionador
de aire.
S-7
ESPAÑOL

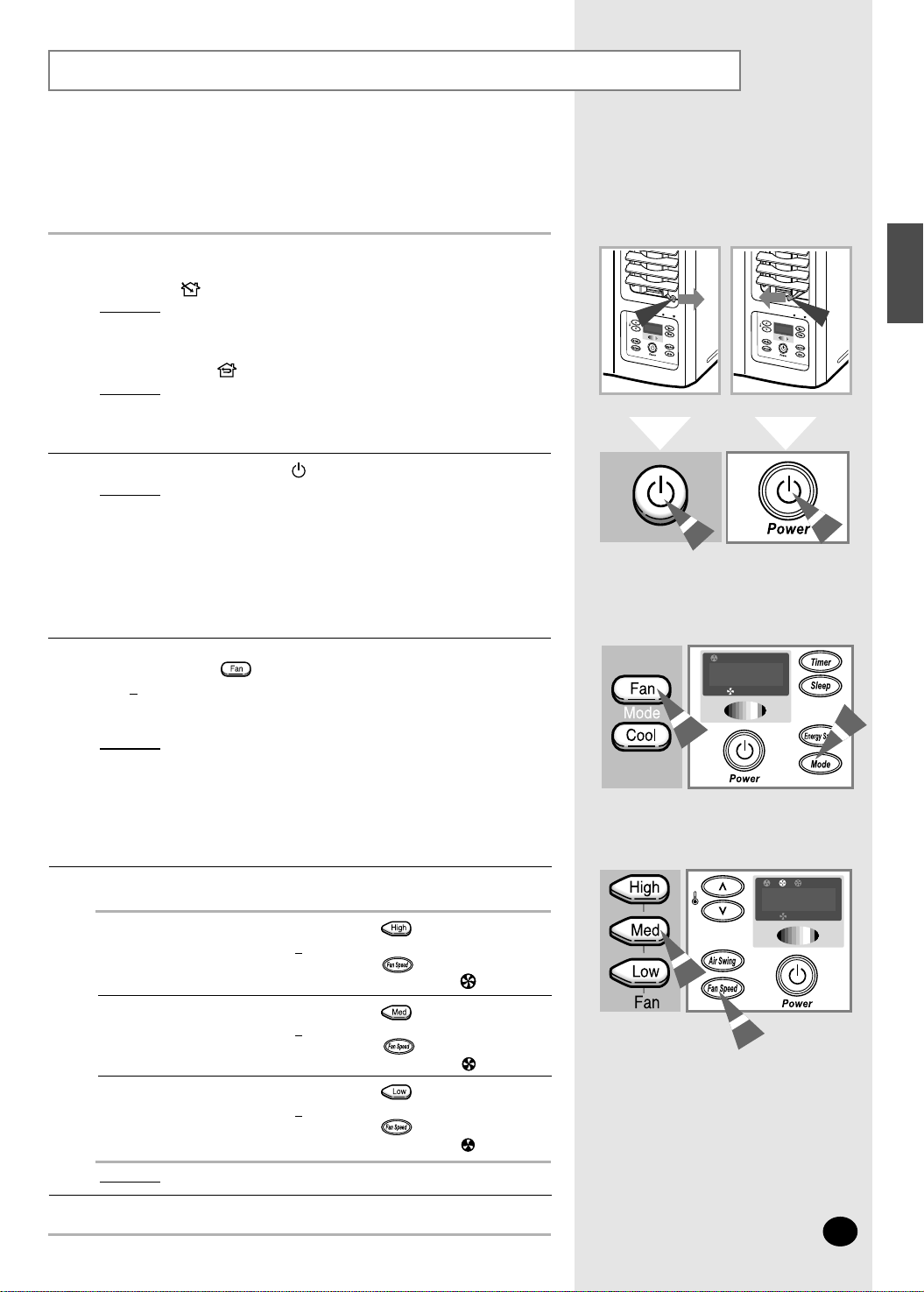

Deberá seleccionar el modo COOL (refrigeración) si desea ajustar la
temperatura de refrigeración o la velocidad del ventilador.
1 Si es necesario, pulse el botón (On/Off).
Resultado
: ◆ El indicador del modo de operación (COOL o FAN) se
enciende.
◆ El acondicionador de aire se enciende en el modo en que
se utilizó la unidad por última vez.
◆ La unidad emite dos pitidos.
☛
El acondicionador de aire incorpora un mecanismo de protección
que evita que se dañe el aparato al encenderlo inmediatamente
después de:
◆ Enchufarlo
◆ Apagarlo
Empezará a funcionar automáticamente después de tres minutos.
2
Si el indicador COOL no se enciende en la unidad:
◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón MODE de la unidad las veces necesarias hasta que se
encienda dicho indicador
Resultado
: ◆ Al pulsar MODE, la unidad emite un pitido.
◆ El acondicionador de aire se enciende en el modo de
refrigeración.
➢
Se puede cambiar de modo en cualquier momento.
3
Para ajustar la temperatura, pulse el botón o del mando a
distancia las veces necesarias hasta que aparezca la temperatura deseada.
Para ajustar la temperatura, presione el boton o en la unidad o
más tiempo hasta que se muestre la temperature requerida.
Temperaturas posibles: entre 18°C y 30°C, ambos inclusive.
Resultado
: ◆ Al pulsar un botón de ajuste de la temperatura:
– La temperatura cambia 1°C y aparece en el
panel de control
– La unidad emite un pitido
◆ El acondicionador de aire comienza a refrigerar siempre que la
temperatura ambiente sea superior a la seleccionada.
4
Para definir la velocidad del
ventilador como...
Haga lo siguiente...
Resultado
: ◆ Cada vez que usted presiona el boton la unidad bipea.
5
Para controlar la dirección del flujo de aire, consulte la página 10.
Refrigeración
High(Alta) ◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón de la unidad hosta
que se encienda el indicador .
Med ◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón de la unidad hosta
que se encienda el indicador .
Low(baja) ◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón de la unidad hosta
que se encienda el indicador .
S-8
Mando a distancia
Panel de control
Ventilación de la habitación
S-9
ESPAÑOL
Si nota que el ambiente de la habitación está demasiado cargado,
puede ventilarla utilizando la función Fan y, si fuera necesario, sacar al
exterior el aire viciado.
1 Si desea renovar el aire viciado, pulse la palanca de ventilación que se
encuentra en la parte frontal de la unidad hacia la derecha hasta la posición
de apertura
()
.
Resultado
: El aire interior de la habitación circula y el aire viciado sale
fuera.
Por el contrario, pulse la palanca de ventilación hacia la izquierda hasta la
posición de cierre
()
.
Resultado
: El aire simplemente circula dentro de la habitación.
2
Si es necesario, pulse el botón (On/Off).
Resultado
: ◆ El indicador del modo de operación (COOL o FAN) se
enciende.
◆ El acondicionador se enciende en el modo en que se utilizó
la unidad por última vez.
◆ La unidad emite dos pitidos.
3
Si el indicador FAN no se enciende en la unidad:
◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón MODE de la unidad las veces necesarias hasta que se
encienda dicho indicador
Resultado
: ◆ Al pulsar MODE, la unidad emite un pitido.
◆
El acondicionador de aire se enciende en modo Fan.
➢
◆ Se puede cambiar de modo en cualquier momento.
◆ Cuando el acondicionador de aire se encuentra en el
modo Fan, la temperatura no aparece en el visor, y
tampoco precisa definirla.
4
Para definir la velocidad del
ventilador como...
Haga lo siguiente...
Resultado
: ◆ Cada vez que usted presiona el boton la unidad bipea.
5
Para controlar la dirección del flujo de aire, consulte la página 10.
High(Alta) ◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón de la unidad hosta
que se encienda el indicador .
Med ◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón de la unidad hosta
que se encienda el indicador .
Low(baja) ◆ Pulse el botón del mando a distancia
o
◆ Pulse el botón de la unidad hosta
que se encienda el indicador .
Mando a distancia Panel de control
Ajuste de la dirección del flujo de aire horizontalmente
S-10
Según la ubicación de la unidad en la habitación, puede ajustar la
orientación de las guías del flujo de aire interiores situadas en la parte
derecha de la unidad y, de este modo, incrementar la eficacia del
acondicionador de aire.
1 Pulse el botón (o el botón de la unidad) del mando a distancia.
Resultado
:
Las guías interiores giran automáticamente a la izquierda y
derecha.
2
Para que las guías dejen de girar a izquierda y derecha, pulse el botón
(o el boton de la unidad) de nuevo.
➢
Para detener las guías en una posición específica y orientar el flujo
de aire en la dirección correspondiente, basta con pulsar el botón
(o el boton de la unidad) cuando las guías se encuentren
en la posición deseada.
Asimismo, dependiendo de la posición de la unidad en la habitación,
puede ajustar la orientación de las guías del flujo de aire exteriores
que se encuentran en la parte derecha de la unidad.
RECOMENDACIÓN Al... Ajuste las guías...
Refrigerar Hacia arriba.
Ajuste las guías del flujo de aire a la posición deseada, moviéndolas hacia arriba o
hacia abajo.
➢
Si orienta las guías del acondicionador de aire hacia abajo
y la unidad opera en modo Cool durante largo en período
de tiempo, las gotas de condensación pueden:
◆ Formarse en la superficie de las guías
◆ Producir goteos desde las guías
Ajuste de la dirección del flujo de aire verticalmente
Mando a distancia Panel de control
Ajustar el Tiempo para Encender
S-11
ESPAÑOL
Para encender el marcador de tiempo no le permite a Ud. encender el
aire acondicionador automáticamente después de dar un periodo de
tiempo. Ud. puede ajustar el periodo de tiempo desde 1 hora a 24
horas. Podrá elegir el Tiempo para Encender sólamente cuando el
aire acondicionador está apagado.
1 Compruebe que el acondicionador de aire se encuentra apagado; si
necesario, pulse el botón (On/Off).
3
Defina el tiempo de funcionamiento pulsando:
◆ Timer del mando a distancia
o
◆ Timer de la unidad una o más veces.
Tiempos de funcionamiento posibles: entre 1 y 24 horas, ambas inclusive.
Resultado:
◆ La hora principal aparecerá y disminuyerá por 1 hora
automáticamente hasta indicar la hora principal.
◆ El aire acondicionador se encendera automáticamente
cuando el tiempo de funcionamiento llega a cero.
➢
Podrá modoficar la disposición de ajuste, la velocidad del ventilador,
y la dirección del aire después de ajustar el Tiempo para Encender.
Para Cancelar el Tiempo Encender
Mando a distancia
Panel de control
2
Seleccione el modo deseado pulsando el botón apropiado:
◆ o del mando a distancia
◆ Mode de la unidad (pulse este botón una o más veces hasta que se
encienda el indicador del modo de funcionamiento adecuado)
Para cancelar el Tiempo Encender, presione:
◆ Apriete el Timer en el control remoto o en la unidad una o más veces hasta
que aparezca " ".
o
◆ el control remoto o la unidad. (El aire acondicionador funciona de acuerdo
a la disposición elegida, cuando la unidad es el último es el último que ha
sido utilizado.)
Ajustar el Tiempo para Apagar
S-12
Para apagar el marcador de tiempo no le permite a Ud. apagar el aire
acondicionador automáticamente después de dar un periodo de
tiempo. Ud. puede ajustar el periodo de tiempo desde 1 hora a 24
horas. Podrá elegir el Tiempo para Apagar sólamente cuando el aire
acondicionador está prendido.
1 Compruebe que el acondicionador de aire se encuentra encendido; si
necesario, pulse el botón (On/Off).
2
Defina el tiempo de funcionamiento pulsando:
◆ TIMER del mando a distancia
o
◆ Timer de la unidad una o más veces.
Tiempos de funcionamiento posibles: entre 1 y 24 horas, ambas inclusive.
Resultado:
◆ La hora principal aparecerá y disminuyerá por 1 hora
automáticamente hasta indicar la hora principal.
◆ El aire acondicionador se desconecta de forma
automática cuando el tiempo de funcionamiento llega a
cero.
➢
Podrá modoficar la disposición de ajuste, la velocidad del ventilador,
y la dirección del aire después de ajustar el Tiempo para Apagar.
Para Cancelar el Tiempo Apagar
Mando a distancia
Panel de control
Para cancelar el Tiempo Apagar, presione:
◆ Apriete el Timer en el control remoto o en la unidad una o más veces hasta
que aparezca " ".
o
◆ el control remoto o la unidad. (El aire acondicionador funciona de acuerdo
a la disposición elegida, cuando la unidad es el último es el último que ha
sido utilizado.)
Ajuste de la Función Tiempo Dormido
S-13
ESPAÑOL
La función Tiempo Dormido (temporizador de desconexión automática) se
utiliza cuando se está refrigerando o calentando la habitación y desconectar el
acondicionador después de transcurrir ocho horas.
➢
Si desea desconectar la unidad a una hora determinada, consulte la páhina 12.
1 Asegure que seleccione cualquier modo COOL.
2
Pulse el botón del mando a distancia
o
Pulse el botón de la unidad.
Resultado:
◆ La unidad interior emite un pitido.
◆ El "SLEEP" pasa directamente al panel de control por
unos 15 segundos y apareccerá " ".
◆ La hora principal aparecerá y disminuyerá por 1 hora
automáticamente hasta indicar la hora principal.
◆ El acondicionador se controla como indica en las
siguientes instrucciones.
Para cancelar el temporizador, pulse:
◆ del mando a distancia
o
◆ de la unidad
Resultado:
◆ La unidad emite un pitido.
◆ El indicador SLEEP no se visualiza por largo tiempo.
◆ El aire acondicionador funciona de acuerdo a la disposición
elegido por última vez.
➢
Si ha elegido la disposición de "Energía de Ahorro" en la de "Tiempo
Dormido", el "Tiempo Dormido" será cancelado y el aire acondicionador
empezará a funcionar en la disposición de "Energía de Ahorro".
Cancelación de la Función Tiempo Dormido
Refrigeración Si la temperatura ha elevado
1°C (después de 1 hora),
mantendrá por 7 horas.
Mando a distancia
Panel de control
Seleccionar el Modo de Energía de Ahorro
S-14
Para selecionar el modo de ahorro de energía, oprima el botón de Energy
Saving en el control remoto o unidad una o más veces hasta que
relampague el remoto o unidad otra ves.
Resultado:
◆ El ventilador y el ciclo del compressor se enciende y apaga juntos.
◆
El ventilador continuará operando durante un corco tiempo
después de apagarse la circulación del compressor.
➢
Si desea que el aire acondicionador corra en modo de Ventilación, no
vaya a encender el interruptor de Ahorro de Energía. El modo no operara
cuando el interruptor este en posición ON.
Para parar el ahorro de energía, oprima el botón de Energy Saver en
el control remoto o unidad otra ves.
Resultado:
El ventilador corre todo el tiempo, hasta que el ciclo del
compressor encienda y apague.
➢
Si ha elegido el "Tiempo Dormido" en la disposición de "Energía de
Ahorro", el "Energía de Ahorro" será cancelado y el aire acondicionador
empezará a funcionar en la disposición de "Tiempo Dormido".
Si desea ahorra la energía para el uso de su aire acondicionador, puede
seleccionar el modo de ahorro para energía usando el botón de Energy Saver.
1
2
Mando a distancia
Panel de control
Rangos de temperatura y humedad
La siguiente tabla indica los rangos de temperatura y humedad en los que se puede utilizar el acondicionador de aire.
Refrigeración 21°C a 32°C aprox. 21°C a 43°C aprox. 80% o inferior
21°C a 54°C aprox.(Oriente Medio)
Modo Temperatura interna Temperatura externa Humedad interna
Niveles de humedad más altos
Si el aparato se usa durante largos períodos de tiempo, el agua puede
condensarse en la superficie de la unidad y dar lugar a goteos.
Temperaturas más bajas
Una perdida de agua o alguna otra malfunción puede suceder
a causa de que el cambiador de calor se congela.
Temperaturas más altas
La función de protección automática se activará y el
acondicionador se apagará.
Si se utiliza el acondicionador con..
Entonces...
Limpieza del acondicionador de aire
(✴✴✴✴FA✴✴✴ modelos)
S-15
ESPAÑOL
Si...
No va a utilizar el
acondicionador de
aire durante un largo
período de tiempo
No ha utilizado el
acondicionador de
aire durante un largo
en período de tiempo
Entonces...
◆ Programe el ventilador drante varias
horas para que el interior del
acondicionador de aire se seque en su
totalidad
◆ Apague el acondicionador de aire y
desconéctelo del enchufe.
◆ Limpie el filtro de aire y las
superficies externas.
Programe el ventilador drante varias
horas para que el interior del
acondicionador de aire se seque en
su totalidad
Mantenga la manilla del filtro de aire, deslice suavemente hacia la izqulerda y
habra la rejilla frontal.
1
Jale el filtro de aire hacia el lado derecho.
2
Remueva todo el polvo del filtro de aire con una aspiradora y
un cepillo.
3
Cuando lo termino,
inserte el filtro de aire en la posición original.4
Limpie la superficie de la unidad con un detergente neutral, y limpie
nuevamente con un paño seco. (Asegurese de no utilizar benceno,
solventes u otros productos químicos.)
5
➢
Con la removición de la rejilla frontal le hace más facil de limpiar
el aire acondicionador solo necesita habrir lo más
possible la rejilla.
➢
Asegurese de limpiar periodicamente el filtro para usar y mantener el aire
acondicionado en buenas condiciones por un largo periodo de tiempo.
Cuando limpie el aire acondicionado, apague y
desconecte el enchufe.
IMPORTANTE
Dèsasemblea de panel frental y asemblea
Agarra el pome del filtro y el
parte bajo y abra.
1
Solta el pomo de seguridad y
desosemblea el panel frontal.
2
Cuardo asemblea, suspende
el pome de seguridad y
asembléalo.
3
En case de desasemblea de panel, el pome de seguridad está aplicado
para la seguridad de usuario.
pomo de seguridad
CCCCAAAAUUUUTTTTEEEELLLLAA
AA
El aire acondicionador tiene dos o tres
huecos en las rejillas dependiendo del
modelo.
Limpieza del acondicionador de aire
(✴✴✴✴AA✴✴✴ modelos)
S-16
Rejilla frontal
Ranura de la rejilla
Guia del cuerpo
Rejilla frontal
Si... Entonces...
No va a utilizar el ◆ Programe el ventilador durante varias
acondicionador de horas para que el interior del
aire durante un largo acondicionador de aire se seque
período de tiempo en su totalidad.
◆ Apague el acondicionador de
aire y desconéctelo del enchufe.
◆ Limpie el filtro de aire y las superficies
externas.
No ha utilizado el Programe el ventilador durante varias
acondicionador de horas para que el interior del acondicionador
aire durante un largo de aire se seque su totalidad.
en período de tiempo
Para obtener el máximo rendimiento de su acondicionador de aire,
deberá limpiarlo con frecuencia para eliminar el polvo que se acumula
en el filtro del aire.
Antes de limpiar el aparato, asegúrese de que se encuentra
desconectado y desenchufado de la toma de corriente.
Abra la rejilla frontal jalando las lenguetas de la unidad.
El remover la rejilla frontal le facilitará la limpieza del aire acondicionado.
Despues de abrir la rejilla frontal, levántelo al mâximo, y jâlelo hacia
abajo para soltarlo y vice versa.
1
Sujete la manilla del filtro de aire y levântelo suavemente hacia adelante
afuera de la unidad.
2
Remueva toda la suciedad del filtro de aire con una aspiradora ó un cepillo.
3
Cuando haya acabado, deslice el filtro de aire de nuevo a su posición.
4
Limpie las superficies externas con un paño húmedo y detergente suave
(NO utilice benceno, disolventes u otros productos químicos).
Séquelas con un paño limpio y suave.
5
☛
➢
➢
Solución de problemas comunes
S-17
ESPAÑOL
Especificaciones Técnicas
Las descripciones y características se encuentran sujetas a cambio sin previo aviso.
Modelo
✴✴✴✴✴✴✴
AA/AB
✴✴✴✴✴✴✴
BA/BB/BC/BD
✴✴✴✴✴✴✴
CA
✴✴✴✴✴✴✴
DA
✴✴✴✴✴✴✴
EA/EB
Suministro de Energía
115V~, 60Hz
220V~, 60Hz
230/208V~, 60Hz
200-220V~, 50Hz
220-240V~, 50Hz
Antes de llamar al servicio post-venta, realice las comprobaciones que se presentan a continuación.
De este modo, puede ahorrarse tiempo y dinero en una llamada innecesaria.
El acondicionador no funciona
◆ Compruebe que el disyuntor utilizado para el acondicionador de aire
no está activado.
◆ Compruebe que el cable de alimentación está enchufado en una
toma mural, y que ésta última también está activada, si fuera
necesario.
◆
Verifique que el modo de operación (COOL o FAN) de la unidad esté
encendido; de ser necesario presione (ON/OFF) del mando a
distancia ó la unidad.
Problema Explicación/Solución
El acondicionador de aire no
funciona con el mando a
distancia
◆ Compruebe que no hay ningún obstáculo entre el mando y la unidad.
◆ Cambie las pilas del mando a distancia cuando sea necesario.
◆
Compruebe que está lo suficientemente cerca de la unidad
(siete metros o menos).
Al pulsar el botón (On/Off) del
mando a distancia, el acondicionador
no emite ningún pitido
◆ Compruebe que el mando a distancia está dirigido hacia el
sensor de infrarrojos de la unidad.
◆
Cambie las pilas del mando a distancia cuando sea necesario.
El acondicionador no refrigera ◆ Compruebe si ha seleccionado el modo COOL.
◆
Es posible que la temperatura ambiente sea demasiado baja.
◆
El polvo puede estar obstruyendo la protección del filtro del aire.
(Consulte las instrucciones de limpieza en la página 15 ó 16.)
◆
Compruebe que no existe ningún obstáculo que bloquee el flujo
del aire dentro o fuera de la unidad.
La dirección del flujo del aire no
cambia al pulsar (o el botón
de la unidad)
◆ Compruebe que el acondicionador de aire se encuentra encendido;
si es preciso, pulse (On/Off) en el mando a distancia o en la
unidad.
El temporizador no se activa
correctamente
◆ Compruebe que ha programado correctamente el temporizador
(consulte la página 11~13).
Cuando se utiliza el acondicionador
se producen olores
◆ Ventile bien la habitación.
Método de Instalación
500mm 500mm
85mm
min.
300mm
500mm
Cerca,
pared u
otro
obstáculo.
150mm min.
“A”
Aprox.3
˚
Parasol
750mm
➢
◆ Si el grozor de la pared es mas de 150mm, corte la parte posterior
de la pared en un ángulo de 45
˚
de ser posible.
100mm ó mas
45˚45˚
Antes de instalar, asegúrese de verificar el área de instalación para el
aira acondicionado, y el método de instalación para la tubería de drenaje.
Puntos de verificación antes de la instalación
Revise el gabinete y la rejilla frontal de la unidad por cualquier defecto
peligroso, como una rayadura.
1
Asegúrese de revisar el suministro de energía.
-Refiérasa a las especificaciones en la etiqueta adherida a la unidad.
2
Condiciones de instalación
Debido a que unidad es pesada, la pared o la ventana del área de
instalación deberá tener suficiente fortaleza y durabilidad para la
operación del aire acondicionado y para evitar cualquier vibración o ruido.
Si está débil, el trabajo de refuerzo deberá realizarse por separdo.
1
Es aconsejable instalar el aire acondicionado en el lado norte u oeste
para evitar el efecto de luz solar directa. Cuando instala para el lado sur
o este debido a circunstancias que no se pueden evitar, es aconsejable
instalar un parasol para evitar la luz solar directa. En este caso, tenga
cuidado de ocasionar ningún obstáulo para el flujo exterior del aire.
2
Cuando instala el aire acondicionado, asegúrese de obtener suficiente
espacio en el lado posterior de la unidad para el buen flujo del aire.
Cuando opera el aire acondicionado en áreas cerradas como
en el interior de un edificio, con la operación de enfriamiento podrá
ocasionar problemas con la unidad. Vea la ilustración a continuación.
3
Modelo
✴✴✴✴✴✴S✴✴
✴✴✴✴✴✴J✴✴
✴✴✴✴✴✴M✴✴
“A”
180mm
220mm
240mm
S-18
Instalación del tubo de drenaje
Coloque la tubo de drenaje colo lo muestra en la figura.
Instalación del Desagüadero (Cacerola)
El porceso de instalar un desagüadero aparte debe estabilizarse bajo
una consideración total de las condiciones que ofrece el lugar donde
piensa instalar el acondicionador de aire.
◆
En caso de que no pueda instalar el desagüadero directamente en la parte
posterior de la unidad después de haber instalado el acondicionador de aire.
Ejemplo: Lugares altos.
◆
En caso de que pueda instalar directamente la cacerola de desagüe
en la parte posterior de la unidad después de la instalación.
Remueva dos tornillos en la parte inferior, derecha e izquierda
de la unidad.
4
Abrir la rejilla frontal ; véase la página 15 ó 16.
1
Remueva la localización de los tornillos a la sección baja de la
rejilla frontal. Tiene que asegurarse en sección
dependiendo del modelo.
2
Remueva el chasis del gabinete.
5
Quite la tapa de goma colocada en la base de la caja.
6
Coloque la cacerola de desagües como lo muestra en la figura y luego
conecte la manguera de desagüe.
(puede emplear cualquier manguera que pueda conseguir).
7
Después de haber colocado la cacerola de desagüe instale la caja
(acondicionador) en el lugar donde planea instalar y luego
re-emsamble en la forma normal.
8
De las indicasiones de arriba solo ejecute los pasos 6 y 7.
1
Desmonte la panel frontal.
3-1
Presione tanto el lato del gabinete en la dirección de la flecha tal
y como se muestra en la figura.
3-2 Jale la parte inferior de la parte frontal de la panel levemente
hacia adelante. (menos de tres pulgadas).
3-3
Levante hacia arriba la panel frontal.
3
El aplicar fuerza excesiva para desmontar la panel frontal
podrá ocasionar daños a lengüeta; asegúrese de no
utilizar fuerza excesiva.
☛
Tapa de
goma
Tornillos (2EA)
Junta
Parte
Posterior
Tubo de drenaje
Panel frontal
Tapa de Goma
Manguera de Desagüe
Vista del Base con Manguera
de Desagüe y cacerola
Parte
Posterior
Cacerola de Desagüe
Tornillo
Asegure el panel delantero de la caja los tornillos que se encuentran en
el paso 2. Si los tornillos no estan removidos en el paso 2, asegure el
panel con los tornillos administrados.
➢
S-19
ESPAÑOL
Tornillo
THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE ACONDICIONADOR DE AIRE HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUÉ PAR:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:
Loading...
