Samsung AV-MKH026EA0, AV-MKH026EA4, AV-MKH026EA1, AV-MKH035EA4, AV-MKH020EA4 User Manual [it]

A VMKH020CA0(1,2,4)
A VMKH032CA0(1,2,4)
A VMKH040CA0(1,2,4)
A VMKH020EA(B)0(1,2,4)
A VMKH026EA(B)0(1,2,4)
A VMKH035EA(B)0(1,2,4)

Heat pump

A VMKC020CA0(1,2,4)
A VMKC032CA0(1,2,4)
A VMKC040CA0(1,2,4)
A VMKC020EA(B)0(1,2,4)
A VMKC026EA(B)0(1,2,4)
A VMKC035EA(B)0(1,2,4)

Cooling only

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION
ISTRUZIONI PER L’USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG

√¢∏°π∂™ Ã∏™∆∏

азлнкмдсаь ийгъбйЗДнЦгь

System Air Conditioner

Aire acondicionado sistemático

Climatiseur numérique multifonctionnel

Sistema Aria Condizionata

Sistema Ar Condicionado

Klimaanlage System

™‡ЫЩЛМ· ∫ПИМ·ЩИЫМФ‡

лЛТЪВПМ˚И ЗУБ‰Ы¯М˚И дУМ‰ЛˆЛУМВ

E S F I P D G R DB98-05142A(6)

E§§HNIKA

ENGLISH

ESPAÑOL

FRANÇAIS

ITALIANO

DEUTSCH

PORTUGUÊS

RUSSIAN

I-2

Precauzioni per la Sicurezza

Gli precauzioni Sicurezza seguente devono essere preso quando usando vostro aria condizionata.

◆ Gli utenti di questo prodotto sono avvertito che non provare a riparare
di questo prodotto alla sua discrezione. Invece, sono richiesto a
contattare direttamente al centro servizio desinato o la presa che il
prodotto ha acquistato.

◆ Non versare qualche sorto della liquida nella unita.
Dovrei questo succede, staccare o l’interrutore principale della unita
e contattare un centro servizio autorizato.

◆ Non inserire qualcosa fra le pale della presa d’aria perchè il ventaglio
interno può essere dannegiato e poteva causare la ferita.
Mantenere i bambini lontano dalla unita.

◆ Non mettere qualche ostacoli davanti la unita.

◆ Non spruzzare la liquida di qualche sorto nella unita interna.

Dovrei questo succeed, l’interrutore off dell’interruzione ha usato per
vostro d’aria condizionata e conttare vostro specialista d’installazione.

◆ Accertarsi che l’unita è ventagliato corretamente ai tutti tempi:
Non mettere tessuta o altri materiali sopra questo.

◆ Se il telecomando di radio non sarà essere usato per un lungo tempo,
rimuovere le batterie. (Se applicabile)

◆ Quando usando un telecomando di radio, la distanza non dovrei essere
più di 7 metri dall’aria condizionata. (Se applicabile)

A VVERTIMENTO

M

ENTRE OPERAZIONE

◆ Non immagazzinare o imbarcare l’aria condizionata rovesciato o da un
lato per evitare il danno al compressore.

◆ L’applicazione non è inteso per usare dai bambini piccoli o le persone
debole senza sorveglianza: I bambini piccoli dovrebbe essere
sorvegliato per assicurare che non giocare con l’applicazione.

◆ Il corrente Massimo è misurato secondo al standardo IEC per la
sicurezza e il corrente è misurato secondo il standardo ISO per
l’efficienza dell’energia.

ALTRI

◆ Prima cacciare il dispositivo, questo è necessario per tirare dietro gli
elementi batterie e sbarazzarsi di loro sicurezza per la razione del
riciclaggio.

◆ Quando bisogna a disporre della unita, consultare vostro venditore.
Se i tubi sono rimosso incorettamente, la refrigerante può soffiare fuori
e venire nel contatto con vostro pelle, causa ferire.
Liberando la refrigerante nella atmosfera anche i danni delle ambiente.

◆ Prego a riciclaggiare o disporre del assemblaggio di materiale per
questo prodoto nel modo responsabile ambientalemente.

PREDISPOSIZIONE DELLA

UNITA

Rischio della scossa. • Può causare il danno o la morte. • Scollegare tutti
erogazioni del potenza elettrico remoto prima il servizio, l’installazione o
la pulizie. • Questo deve essere fatto dalla manifattura o suo agente
servizio o una persona qualificata simile per evitare un rischio.

Registra il tuo prodotto su www.samsung.com/global/register

Contenuti

◆

P

REPARAZIONE DEL CONDIZIONTORE D

’

ARIA

■ Precauzioni per la Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Veduta delle Unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Radiocomando - Tasti e Display . . . . . . . . . . . . . . . . . . . . . . . . 6

■ Telecomando Cablato - Tasti e Display . . . . . . . . . . . . . . . . . . . 7

■ Controllore Centralizzato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

■ Funzione Controller . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

◆

R

ACCOMANDAZIONI PER L’USO

■ Raccomandazioni sul Funzionamento . . . . . . . . . . . . . . . . . . 10

■ Limiti di Temperatura e di Umidità . . . . . . . . . . . . . . . . . . . . . . 11

■ Pulizia del Condizionatore d’Aria . . . . . . . . . . . . . . . . . . . . . . 12

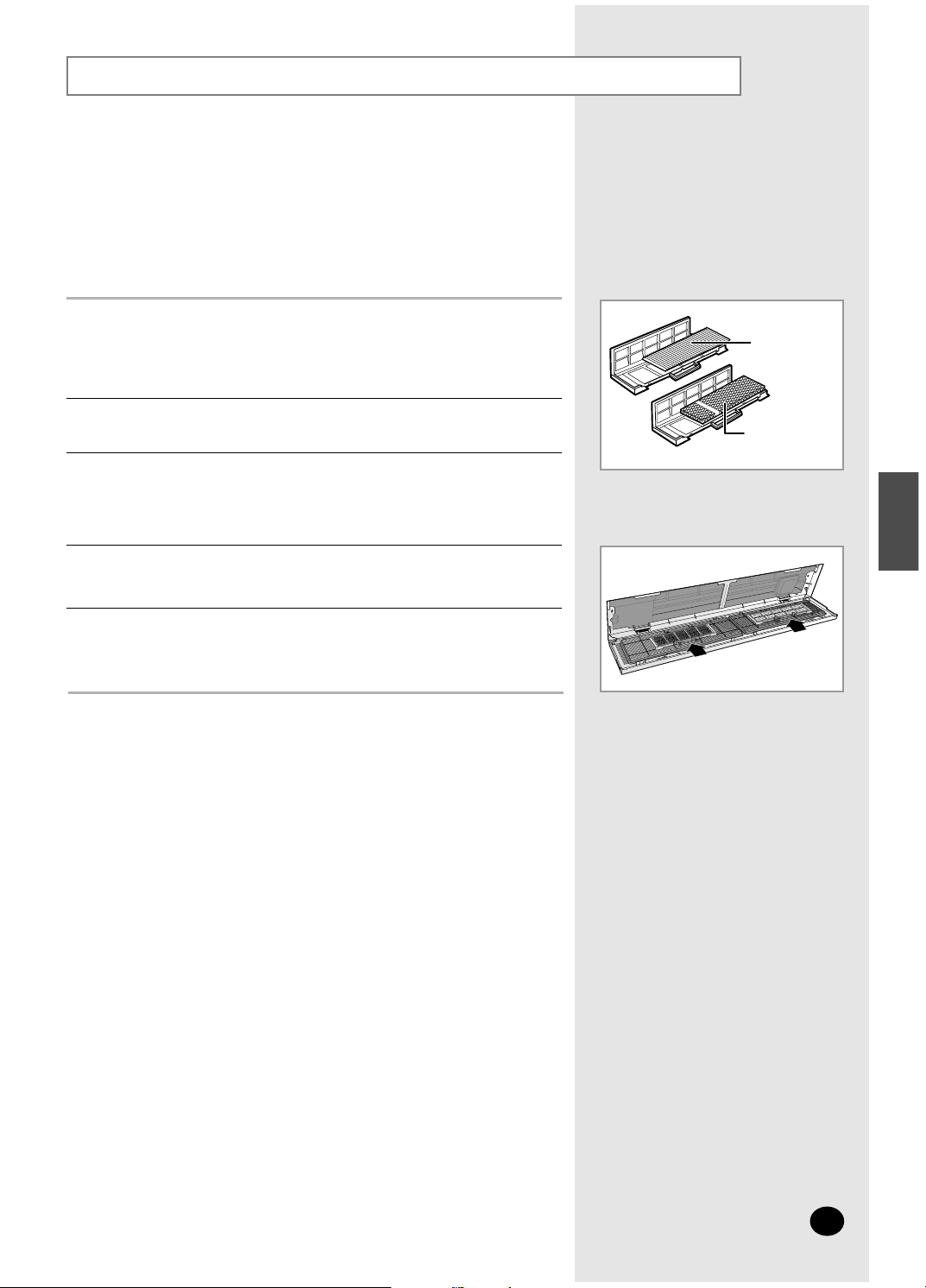

■ Installazione del Filtro Bio-Pure (Opzionale) . . . . . . . . . . . . . . 13

■ Per Risolvere i Problemi più Comuni . . . . . . . . . . . . . . . . . . . 14

◆

S

PECIFICHE TECNICHE

I-3

ITALIANO

Corretto smaltimento del prodotto

(rifiuti elettrici ed elettronici)

(Applicabile in i paesi dell’Unione Europea e in quelli con sistema di raccolta differenziata)

Il marchio riportato sul prodotto o sulla sua documentazione indica che il prodotto non deve essere smaltito con altri
rifiuti domestici al termine del ciclo di vita. Per evitare eventuali danni all'ambiente o alla salute causati
dall'inopportuno smaltimento dei rifiuti, si invita l'utente a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in
maniera responsabile per favorire il riutilizzo sostenibile delle risorse materiali.

Gli utenti domestici sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l'ufficio locale
preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per questo tipo di prodotto.

Gli utenti aziendali sono invitati a contattare il proprio fornitore e verificare i termini e le condizioni del contratto di
acquisto. Questo prodotto non deve essere smaltito unitamente ad altri rifiuti commerciali.

Veduta delle Unità

Le figure riportate in questa istruzione possono essere diverse dal vostro condizionatore d’aria a
seconda del modello.

L'aria corrente paletta

Presa d’aria

Unità Interna

I-4

Indicatore Ventaglio

Indicatore
Segnale Filtro

Indicatore timer

- Modeli Pompa Calore :

On/Off indicatore(Verde)

e Indicatore(Rosso) gelo

rimuovendo

- Modeli Solo Rinfrescante :
On/Off indicatore

Sensore radiocomando

I-5

ITALIANO

Se il cambiatore di calore nell'unita esterna prende polveroso, l'efficente fresca puo cadere.
Cosi pulisce il cambiatore di calore con l'acqua quando diventa polveroso, attenti quando lava il
superficio del cambiatore di calore, perchè questo è molto acuto.

NNNNoooottttaa

aa

Uscita d’aria
Valvola di

collegamento

TIPO A

Unità Esterna

Uscita d’aria

Valvola dicollegamento

TIPO B

Uscita d’aria

Valvola di
collegamento

TIPO C

Unità Esterna

Uscita d’aria

Valvola dicollegamento

TIPO D

Uscita d’aria

Valvola di
collegamento

TIPO E

Uscita d’aria

Valvola dicollegamento

TIPO F

Unità Esterna

Radiocomando - Tasti e Display

◆ Dopo aver pulito il filtro d’aria, premete il tasto rimessa filtro.

◆ Il modo( ) riscaldamento non è selezionato solo nei modelli del raffreddamento.

NNNNoooottttaa

aa

Modalità di funzionamento

Tasto per la selezione
delle modalità

Tasto Reset Filter
(Rimessa Filtro)

Tasto oscillazione

Tasto On Timer

Tasto Off Timer

T asto Acceso/Spento &
Registrazione/Cancellazione
Timer

Tasto regolazione velocità
del ventilatore

Tasti regolazione
temperatura

Regolazione temperatura

Velocità ventilatore

Direzione flusso d’aria

Registrazione On Timer

Registrazione Off Timer

Indicatore batteria scarica

I-6

Il radiocomando è un accessorio opzionale.
Per usare il radiocomando, rifrisce al manuale appropriato.

I-7

ITALIANO

Telecomando Cablato - Tasti e Display

Il controllore rimoto filo metallico è un accessori opzionali e questo è installato sul muro.
Per usare il controllore rimoto filo metallico, riferisce al manuale appropriato.

◆ Il tasto TEST è solo per il vostro specialista d’installazione. NON dovete mai premerlo.

◆ Dopo aver pulito il filtro d’aria, premete il tasto rimessa filtro. Poi il telecomando

cablato mostrerà l’indicatore FILTER SIGN quando sarà il momento di pulire il filtro
d’aria; vedete la pagina 12.

◆ Il modo( ) riscaldamento non è selezionato solo nei modelli del raffreddamento.

NNNNoooottttaa

aa

Indicatore comunicazione errori

Registrazione On Timer
Registrazione Off Timer

Indicatore test

Tasto On Timer

Tasto Off Timer

Tasto test

Tasto reset filter
(Rimessa Filtro)

Tasto per la selezione delle modalità

Tasti regolazione temperatura

Indicatore controllo centralizzato

(Nel caso d’installazione del controllore centralizzato)

Indicatore sbrinamento

(Eccetto Rinfrescante Solo Modeli)

Regolazione temperatura
Velocità ventilatore

Direzione flusso d’aria
Indicatore segnale filtro

T asto Acceso/Spento &
Registrazione/Cancellazione Timer

Tasto regolazione
velocità del ventilatore

Tasto oscillazione

Indicatore Acceso/Spento

Modalità di funzionamento

I-8

Controllore Centralizzato

Il controllore centralizzato è un accessori opzionale e è installato sul muro.
Per usare il controllore centralizzato, riferisce al manuale appropriato.

Lampada Operativo

Tasto tutto On

Tasto tutto Off

Indicazioni On/Off
Tasti On/Off

Indice

◆ Questa lampada operativa offerta uguale quando solo un’aria
condizionata collegata al controllore centralizzato è operativa.

NNNNoooottttaa

aa

Vista Frontale

Interuttore Mode Operativa

COOL
AUTO
HEAT

◆ Scegliere il modo operativo appropriato con Interruttore Modo Operativo che
permette il utente per scegliere fra il modo Cool/Auto/Heat.

◆ Il modo( ) riscaldamento non è selezionato solo nei modelli del raffreddamento.

NNNNoooottttaa

aa

Vista Fianca

I-9

ITALIANO

Funzione Controller

Il controllore funzione è un accessori opzionale e è installato sul muro.
Il controllore funzione è un controllore addizionale che è usato con il controllore centralizzato.
Per usare la funzione controller, riferisce al manuale appropriato.

◆ Il tasto TEST è solo per il vostro specialista d’installazione. NON dovete mai premerlo.

◆ Dopo aver pulito il filtro d’aria, premete il tasto rimessa filtro.

Poi il telecomando cablato mostrerà l’indicatore FILTER SIGN quando sarà il momento di
pulire il filtro d’aria.

◆ Il modo( ) riscaldamento non è selezionato solo nei modelli del raffreddamento.

Tasto per la selezione delle modalità

Indicatore comunicazione errori

Stanza numero display

Indicatore test

Unita interna bottone

selezione

Tasto test

Tasto reset filter
(Rimessa Filtro)

Tasto oscillazione

Tasti regolazione

temperatura

Indicatore sbrinamento

(Eccetto Rinfrescante Solo Modeli)

Regolazione temperatura
Velocità ventilatore

Direzione flusso d’aria

Indicatore segnale filtro

T asto Acceso/Spento &
Registrazione/Cancellazione
Timer

Tasto regolazione
velocità del ventilatore

Indicatore Acceso/Spento

Modalità di funzionamento

Indicatore controllo centralizzato

NNNNoooottttaa

aa

Raccomandazioni sul Funzionamento

I-10

Eccovi alcune raccomandazioni che dovreste seguire quando si aziona il
condizionatore d’aria.

Argomento Raccomandazione

La funzione della pompa di riscaldamento assorbe il calore
dell’aria estema e lo porta all’intemo. Siccome la temperatura
dell’aria esterna si abbassa, l’esecuzione di riscaldamento
diminuirà. Se la stanza non viene sufficentemente riscaldata, si
raccomanda di usare un dispositivo addizionale di riscaldamento.

Esecuzione
riscaldamento

Quando la temperatura esterna è bassa ma l’umidità è alta,
la brina può formarsi sull’unità estema nel modo HEAT.

Se questo succede :

◆ L’azione di riscaldamento si ferma.

◆ Il processo di sbrinamento impedirà automaticamente il

funzionamento per circa 10 minuti.

Non è richiesto nesssun’intervento; dopo circa 10 minuti, il
condizionatore d’aria funzionerà normalmente.

Brina

Se ambedue le temperature interna ed esterna sono alte ed
il condizionatore d’aria sta funzionando nella modalità HEAT,
il ventilatore dell’unità esterna ed il compressore a volte si
fermeranno.
Questo è normale ; semplicemente aspettate finché il
condizionatore d’aria si accenda di nuovo.

Alte temperature
interna ed
esterna

Se succede l’interruzione della corrente mentre il
condizionatore d’aria sta funzionando, l’unità verrà spenta.
Quando la corrente ritorna, il condizionatore d’aria riparte nel
modo di funzionamento precedentemente regolato.

Interruzione
della corrente

Limiti di Temperatura e di Umidità

I-11

ITALIANO

La tabella seguente indica i limiti della temperatura e dell’umidità, entro
cui il condizionatore d’aria può essere usato.

Se il condizionatore

Allora...

d’aira è usato a...

La funzione di protezione automatica può
awiarsi ed il condizionatore d’aria può
venire spento.

Temperature alte

Se il trasformatore del calore si gela,
si possono verificare una perdita
d’acqua o altri malfunzionamenti.

Temperature basse

L’acqua può condensarsi e gocciolare
dalla superfice dell’unità se essa viene
usata per un lungo periodo.

Livelli di umidità alti

❇ La temperatura per lo riscaldamento è 7°C. Se la temperatura d’esterno

cade a 0°C oppure sotto, la capacità riscaldamento può essere ridotto
secondo la temperatura della condizione.
Se l’operazione rinfrescante è usato a sopra 32°C(Temperatura Interno)
poi, non rinfresca alla capacità peina.

Modo

Temperatura Esterna Temperatura Interna

Umidità Interna

Riscaldamento

Raffreddamento

Deumidificazione

-15°C a 24°C circa

-5°C a 43°C circa

-5°C a 43°C circa

27°C o meno

21°C a 32°C circa

21°C a 32°C circa

-

80% o meno

-

Pulizia del Condizionatore d’Aria

I-12

Per ottenere il massimo profitto dal condizionatore d’aria, dovete
pulirlo regolarmente rimuovendo la polvere che si accumula sul
filtro d’aria.

Prima di pulire il condizionatore d’aria, assicuratevi che
abbiate spento l’interruttore del circuito elettrico usato per
l’unità.

Aprite la griglia frontale spingendo le linguette sulla griglia.

1

Rimuovete la griglia frontale.
2-1 Rimuovete gli anelli d’attacco di sicurezza.
2-2 Aprite la griglia frontale circa 45° e tiratela in avanti.

2

Estraete il filtro d’aria.

3

Rimuovete tutta la polvere sul filtro d’aria passandovi un’aspirapolvere o
con una spazzola. Nel caso di grave accumulazione della polvere,
mettete il filtro d’aria nell’acqua detersiva tiepida e agitatelo verticalmente.

4

Asciugate il filtro d’aria.

5

Quando avete finito, inserite il filtro nella griglia frontale.

6

Pulite l’unità con un aspirapolvere o una spazzola una volta al mese.

7

Reinstallate la griglia frontale e gli anelli d’attacco di sicurezza.

8

IMPORTANTE

Dovete smontare con attenzione la griglia frontale e
dovete verificare se gli anelli d’attacco di sicurezza
sono stati installati. Se non lo verificate, la griglia
frontale potrà cadere di colpo e potete farvi del male.

IMPORTANTE

Dopo aver pulito il condizionatore d’aria, premete il tasto
FILTER RESET.

NNNNoooottttaa

aa

Telecomando Cablato Radiocomando

Installazione del Filtro Bio-Pure (Opzionale)

I-13

ITALIANO

Aprite la griglia frontale spingendo le linguette sulla griglia.

2

Rimuovete la griglia frontale.
3-1 Rimuovete gli anelli d’attacco di sicurezza.
3-2 Aprite la griglia frontale circa 45° e tiratela in avanti.

3

Inserisce Bio-puro o il filtro deodotando.

4

Reinstallate la griglia frontale e gli anelli d’attacco di sicurezza.

5

Non rimuovete l’imballaggio vinilico dal filtro bio-puro finché
non vogliate usare il filtro. altrimenti esso perderà la propria
caratteristica.

NNNNoooottttaa

aa

L'aria condizionata può essere addattato con un Bio-Puro o il filtro deodorato a
rimuovere un minuto di particella o odori. La durata del filtro è di circa 3 mesi
dipendendo dal tempo durante il quale il condizionatore d’aria viene usato.

Rimuovete l’imballaggio vinilico dal filtro.

1

Filtro Bio-Puro

Filtro deodorando

Per Risolvere i Problemi più Comuni

I-14

Prima di mettervi in contatto con il servizio assistenza, eseguite i seguenti semplici
controlli. Potranno farvi risparmiare il tempo e la spesa di una richiesta d’intervento
tecnico non necessaria.

Spiegazione/Soluzione

◆ Controllate se l’interruttore usato per il condizionatore d’aria è acceso.

Problema

Il condizionatore d’aria non
funziona affatto

◆ Controllate se non c’è nessun ostacolo fra voi ed il sonsore del
radiocomando.

◆ Controllate le batterie del radiocomando.

◆ Controllate se siete abbastanza vicini all’unità interna

(7 metri o meno).

◆ Controllate se state puntando il radiocomando verso il sensore a
raggi infrarossi dell’unità interna.

◆ Sostituite le batterie del radiocomando se necessario.

◆ Se c’è una luce forte intorno al condizionatore d’aria, luce alogena,

insegne al neon, ecc., ad esempio, il condizionatore d’aria potrà non
funzionare con il radiocomando. Se questo succede, usate il
radiocomando vicino al sensore del radiocomando.

◆ Controllate se è stato selezionato il modo corretto della funzione.

◆ La temperatura della stanza può essere troppo bassa o troppo alta.

◆ La polvere può intasare il filtro d’aria; vedete la pagina 12 per le

istruzioni di pulizia.

◆ Controllate se non c’è nessun ostacolo di fronte all’unità esteriore.

Il condizionatore d’aria non
funziona con il
radiocomando

Radicomando

Radicomando

Non si sente il “bip” quando
premete (ON/OFF)
radiocomando

Il condizionatore d’aria non
raffredda o non riscalda

◆

appare sul display del telecomando cablato. In questo caso,
spegnete il condizionatore d’aria e mettetevi in contatto con il
venditore.

Telecomando Cablato

Il condizionatore d’aria
nonfunziona con il
telecomando

◆ Nel caso che usate il telecomando cablato per un gruppo,
i condizionatori collegati al telecomando si accendono/spengono
in ordine. Perciò ci vorrà del tempo(fino a 32 secondi).

Telecomando Cablato

Quando accendete/spegnete
il condizionatore d’aira, esso
non viene acceso/spento
immediatamenta.

◆ Controllate se la temperatura desiderata è stata selezionata
correttamente.

◆ Aumentate la velocità del ventilatore.

Quando si riscalda, non
raggiunge mai la desiderata
temperatura della stanza ed
il condizionatore d’aria si
spegne frequentemente.

Specifiche Tecniche

I-15

ITALIANO

Alimentazione

Modello

1Ø, 208-230V~, 60Hz

AVMKH020CA0(1,2,4)
AVMKH032CA0(1,2,4)
AVMKH040CA0(1,2,4)

AVMKC020CA0(1,2,4)
AVMKC032CA0(1,2,4)
AVMKC040CA0(1,2,4)

1Ø, 220-240V~, 50Hz

AVMKH020EA(B)0(1,2,4)
AVMKH026EA(B)0(1,2,4)
AVMKH035EA(B)0(1,2,4)

AVMKC020EA(B)0(1,2,4)
AVMKC026EA(B)0(1,2,4)
AVMKC035EA(B)0(1,2,4)

ELECTRONICS

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUE PAR:

QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:

ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:

DIESE KLIMAANLAGE IST FABRIZIERT VON:

AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O:

щнйн дйзСасайзЦк абЙйнйЗгЦз оакейв:

Country

BELGIUM
CZECH REPUBLIC
DENMARK
FINLAND
FRANCE
GERMANY
HUNGARY
ITALIA
LUXEMBURG

NETHERLANDS
NORWAY
POLAND
PORTUGAL
SLOVAKIA
SPAIN
SWEDEN
U.K
RUSSIA
UKRAINE

Customeer Care Center

02 201 2418
844 000 844
38 322 887
09 693 79 554
08 25 08 65 65 (0,15 /min)
01805 - 121213 ( 0,12/min)
06 40 985 985
199 153 153
02 261 03 710

0900 20 200 88 ( 0.10/min)
231 627 22
0 801 801 881
80 8 200 128
0850 123 989
902 10 11 30
08 585 367 87
0870 242 0303
8-800-200-0400
8-800-502-0000

Web Site

www.samsung.com/be
www.samsung.com/cz
www.samsung.com/dk
www.samsung.com/fi
www.samsung.com/fr
www.samsung.de
www.samsung.com/hu
http://www.samsung.com/it
www.samsung.lu

www.samsung.com/nl
www.samsung.com/no
www.samsung.com/pl
www.samsung.com/pt
www.samsung.com/sk
www.samsung.com/es
www.samsung.com/se
www.samsung.com/uk
www.samsung.com.ru
www.samsung.com/ur

Contact SAMSUNG WORLD WIDE

If you have any comments or questions regarding a Samsung products, contact the SAMSUNG
customer care center.
