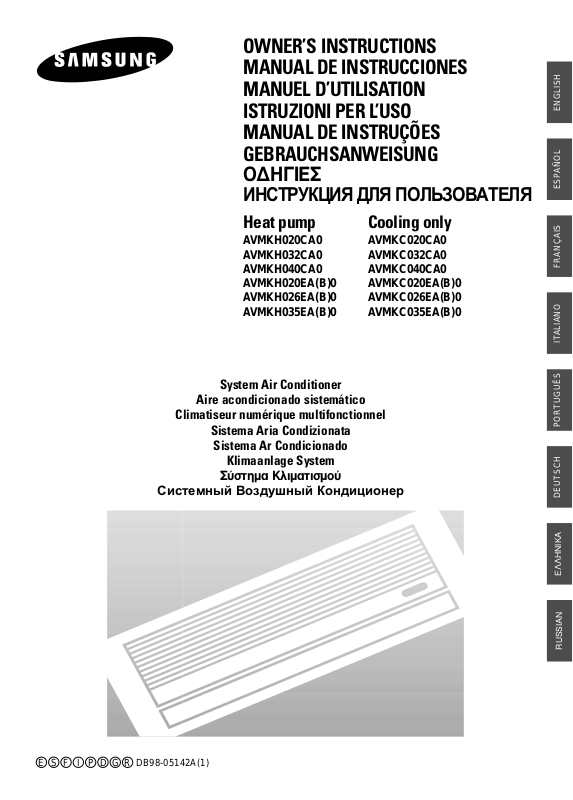

Samsung AV-MKH026EA0, AV-MKC020EA0, AV-MKC026EA0, AV-MKC035EA0, AV-MKH035EA0 User Manual [it]

A VMKH020CA0
A VMKH032CA0
A VMKH040CA0
A VMKH020EA(B)0
A VMKH026EA(B)0
A VMKH035EA(B)0

Heat pump

A VMKC020CA0
A VMKC032CA0
A VMKC040CA0
A VMKC020EA(B)0
A VMKC026EA(B)0
A VMKC035EA(B)0

Cooling only

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION
ISTRUZIONI PER L’USO
MANUAL DE INSTRUÇÕES
GEBRAUCHSANWEISUNG

O¢H°IE™

азлнкмдсаь Сгь ийгъбйЗДнЦгь

System Air Conditioner

Aire acondicionado sistemático

Climatiseur numérique multifonctionnel

Sistema Aria Condizionata

Sistema Ar Condicionado

Klimaanlage System

™‡ЫЩЛМ· ∫ПИМ·ЩИЫМФ‡

лЛТЪВПМ˚И ЗУБ‰Ы¯М˚И дУМ‰ЛˆЛУМВ

E S F I P D G R DB98-05142A(1)

E§§HNIKA

ENGLISH

ESPAÑOL

FRANÇAIS

ITALIANO

DEUTSCH

PORTUGUÊS

RUSSIAN

Precauzioni per la Sicurezza

◆Se la corda della fornitura per la potenza dell'aria condizionata ha
danneggiato, deve essere rimesso dalla manifattura o il servizio
personale autorizzato solo per fare evitare un rischio sicurezza.

AVVERTIMENTO

◆Non tentare d'installare questa aria condizionata da solo.

◆Questa unita contiene non una parte utente-pratico.

Sempre consultare il servizio personale autorizzato per le riparazioni.

◆Quando muovendo, consultare il servizio personale autorizzato per il
discollegamento e l'installazione della unita.

◆Non diventa sovra-scoperto all'aria condizionata da restare nel sentiero tiretto
dell'aria condizionata per il tempo dei periodi estensi.

◆Non inserire le ditte oppure I oggetti nella porta scarica o le griglie immissioni.

◆Non iniziare e smettere l'operazione dell'aria condizionata da discollegare la

corda d'alimentazione della potenza cosi via.

◆Prendere attenzione a non danneggiare la corda d'alimentazione della potenza.

◆Un cattivo funzionamento di fatto(un odore brucciato etc.)

immediatamente smettere l'operazione, spegnere la frangente elettrico e
consultare il servizio personale autorizzato.

PERICOLO

◆Fornire occasionale la ventilazione durante l'uso.

◆Non dirigere la corrente d'aria al caminetto o il riscaldamento impianti.

◆Non salire o mettere I oggetti sull'aria condizionata.

◆Non appendere I oggetti dall'unita coperta.

◆Non mettere I vasi dei fiori o I contenitori dell'acqua sopra aria condizionata.

◆Non esporre l'aria condizionata direttamente all'acqua.

◆Non far funzionare l'aria condizionata con I mani bagnati.

◆Non tirare la corda d'alimentazione della potenza.

◆Non spegnere la sorgente della potenza quando non usando la unita per

I periodi estesi.

◆Non controllare la condizione dell'Installazione posizione per il danno.

◆Non mettere I annimali o I pianti nel sentirero diretto dell'aria corrente.

◆Non bere l'acqua svuotata dall'aria condizionata.

◆Non usare gli applicazioni coinvolto l'immagazzinamento di cibi,

pianti o animali, precisioni attrezzature o lavori arte.

◆Non applicare qualche pressione pesante a gli impennaggi radiatore.

◆Far funzionare solo con l'aria filtri installati.

◆Non bloccare o coprire il grillo immissione e la porta scarica.

◆Garantire che qualche apparecchiature elettroniche è almeno uno metro

lontano da l'uno o l'altro il coperto o le unite all'aperte.

◆Evitare installando l'aria condizionata vicino al caminetto o il riscaldamento
impianti.

◆Quando installando il coperto e la unita all'aperta, prendere le precauzione
per impedire accesso ai bambini.

◆Non usare il gas infiammabile vicino l'aria condizionata.

◆Poetnza Input Massimo E corrente è misurato secondo a IEO standardo

è Potenza Input E corrente e misurato secondo a ISO standardo.

ATTENZIONE

I-2

Contenuti

◆

P

REPARAZIONE DEL CONDIZIONTORE D

’

ARIA

■ Precauzioni per la Sicurezza . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Veduta delle Unità . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Radiocomando - Tasti e Display . . . . . . . . . . . . . . . . . . . . . . . . 6

■ Telecomando Cablato - Tasti e Display . . . . . . . . . . . . . . . . . . . 7

■ Controllore Centralizzato . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

◆

R

ACCOMANDAZIONI PER L’USO

■ Raccomandazioni sul Funzionamento . . . . . . . . . . . . . . . . . . . 9

■ Limiti di Temperatura e di Umidità . . . . . . . . . . . . . . . . . . . . . . 10

■ Pulizia del Condizionatore d’Aria . . . . . . . . . . . . . . . . . . . . . . 11

■ Installazione del Filtro Bio-Pure (Opzionale) . . . . . . . . . . . . . . 12

■ Per Risolvere i Problemi più Comuni . . . . . . . . . . . . . . . . . . . 13

◆

S

PECIFICHE THCNICHE

I-3

ITALIANO

Veduta delle Unità

Le figure riportate in questa istruzione possono essere diverse dal vostro condizionatore d’aria a
seconda del modello.

L'aria corrente paletta

Presa d’aria

Unità Interna

I-4

Indicatore Ventaglio

Indicatore
Segnale Filtro

Indicatore timer

- Modeli Pompa Calore :

On/Off indicatore(Verde)

e Indicatore(Rosso) gelo

rimuovendo

- Modeli Solo Rinfrescante :
On/Off indicatore

Sensore radiocomando

Uscita d’aria
Valvola di collegamento

TIPO A

Unità Esterna

Uscita d’aria

Valvola di collegamento

TIPO B

Unità Esterna

Uscita d’aria

Valvola di collegamento

TIPO C

Unità Esterna

Uscita d’aria

Valvola di collegamento

TIPO D

Unità Esterna

Uscita d’aria

Valvola di collegamento

TIPO E

Unità Esterna

I-5

ITALIANO

Se il cambiatore di calore nell'unita esterna prende polveroso, l'efficente fresca puo cadere. Cosi pulisce il cambiatore di
calore con l'acqua quando diventa polveroso, attenti quando lava il superficio del cambiatore di calore, perchè questo è
molto acuto.

NNNNoooottttaa

aa

Radiocomando - Tasti e Display

- Dopo aver pulito il filtro d’aria, premete il tasto rimessa filtro.

- Il modo( ) riscaldamento non è selezionato solo nei modelli del raffreddamento.

NNNNoooottttaa

aa

Modalità di funzionamento

Tasto per la selezione
delle modalità

Tasto Reset Filter
(Rimessa Filtro)

Tasto oscillazione

Tasto On Timer

Tasto Off Timer

T asto Acceso/Spento &
Registrazione/Cancellazione
Timer

Tasto regolazione velocità
del ventilatore

Tasti regolazione
temperatura

Regolazione temperatura

Velocità ventilatore

Direzione flusso d’aria

Registrazione On Timer

Registrazione Off Timer

Indicatore batteria scarica

I-6

Il radiocomando è un accessorio opzionale.
Per usare il radiocomando, rifrisce al manuale appropriato.

I-7

ITALIANO

Telecomando Cablato - Tasti e Display

Il controllore rimoto filo metallico è un accessori opzionali e questo è installato sul muro.
Per usare il controllore rimoto filo metallico, riferisce al manuale appropriato.

- Il tasto TEST è solo per il vostro specialista d’installazione. NON dovete mai premerlo.

- Dopo aver pulito il filtro d’aria, premete il tasto rimessa filtro. Poi il telecomando
cablato mostrerà l’indicatore FILTER SIGN quando sarà il momento di pulire il filtro
d’aria; vedete la pagina 11.

- Il modo( ) riscaldamento non è selezionato solo nei modelli del raffreddamento.

NNNNoooottttaa

aa

Indicatore comunicazione errori

Registrazione On Timer
Registrazione Off Timer

Indicatore test

Tasto On Timer

Tasto Off Timer

Tasto test

Tasto reset filter
(Rimessa Filtro)

Tasto per la selezione delle modalità

Tasti regolazione temperatura

Indicatore controllo centralizzato

(Nel caso d’installazione del controllore centralizzato)

Indicatore sbrinamento

(Eccetto Rinfrescante Solo Modeli)

Regolazione temperatura
Velocità ventilatore

Direzione flusso d’aria
Indicatore segnale filtro

T asto Acceso/Spento &
Registrazione/Cancellazione Timer

Tasto regolazione
velocità del ventilatore

Tasto oscillazione

Indicatore Acceso/Spento

Modalità di funzionamento

Controllore Centralizzato

Il controllore centralizzato è un accessori opzionale e è installato sul muro.
Per usare il controllore centralizzato, riferisce al manuale appropriato.

I-8

Lampadina funzionamento

Tutto Acceso

Tutto Spento

Indice

La lampadina si accende quando almeno uno dei condizionatori d’ari a
collegati al controllore centralizzato è in funzione.

NNNNoooottttaa

aa

T asti Acceso/Spento

Indicatori Acceso/Spento

Raccomandazioni sul Funzionamento

I-9

ITALIANO

Eccovi alcune raccomandazioni che dovreste seguire quando si aziona il
condizionatore d’aria.

Argomento Raccomandazione

La funzione della pompa di riscaldamento assorbe il calore
dell’aria estema e lo porta all’intemo. Siccome la temperatura
dell’aria esterna si abbassa, l’esecuzione di riscaldamento
diminuirà. Se la stanza non viene sufficentemente riscaldata, si
raccomanda di usare un dispositivo addizionale di riscaldamento.

Esecuzione
riscaldamento

Quando la temperatura esterna è bassa ma l’umidità è alta,
la brina può formarsi sull’unità estema nel modo HEAT.

Se questo succede :

◆ L’azione di riscaldamento si ferma.

◆ Il processo di sbrinamento impedirà automaticamente il

funzionamento per circa sette minuti.

Non è richiesto nesssun’intervento; dopo circa sette minuti, il
condizionatore d’aria funzionerà normalmente.

Brina

Se ambedue le temperature interna ed esterna sono alte ed
il condizionatore d’aria sta funzionando nella modalità HEAT,
il ventilatore dell’unità esterna ed il compressore a volte si
fermeranno.
Questo è normale ; semplicemente aspettate finché il
condizionatore d’aria si accenda di nuovo.

Alte temperature
interna ed
esterna

Se succede l’interruzione della corrente mentre il
condizionatore d’aria sta funzionando, l’unità verrà spenta.
Quando la corrente ritorna, il condizionatore d’aria riparte nel
modo di funzionamento precedentemente regolato.

Interruzione
della corrente

Limiti di Temperatura e di Umidità

I-10

La tabella seguente indica i limiti della temperatura e dell’umidità, entro
cui il condizionatore d’aria può essere usato.

Se il condizionatore

Allora...

d’aira è usato a...

La funzione di protezione automatica può
awiarsi ed il condizionatore d’aria può
venire spento.

Temperature alte

Se il trasformatore del calore si gela,
si possono verificare una perdita
d’acqua o altri malfunzionamenti.

Temperature basse

L’acqua può condensarsi e gocciolare
dalla superfice dell’unità se essa viene
usata per un lungo periodo.

Livelli di umidità alti

❇ Se l’operazione riscaldamento è usato a sotto 0°C(Temperatura Fuori)

poi, non riscalda alla capacità peina.

Se l’operazione rinfrescante è usato a sopra 33°C(Temperatura Interno)

poi, non rinfresca alla capacità peina.

Modo

Temperatura Esterna Temperatura Interna

Umidità Interna

Riscaldamento

Raffreddamento

Deumidificazione

-20°C a 24°C circa

- 5°C a 43°C circa

-5°C a 43°C circa

27°C o meno

21°C a 32°C

circa

18

°C a32°C circa

-

80% o meno

-

Pulizia del Condizionatore d’Aria

I-11

ITALIANO

Per ottenere il massimo profitto dal condizionatore d’aria, dovete
pulirlo regolarmente rimuovendo la polvere che si accumula sul
filtro d’aria.

Prima di pulire il condizionatore d’aria, assicuratevi che
abbiate spento l’interruttore del circuito elettrico usato per
l’unità.

Aprite la griglia frontale spingendo le linguette sulla griglia.

1

Rimuovete la griglia frontale.
2-1 Rimuovete gli anelli d’attacco di sicurezza.
2-2 Aprite la griglia frontale circa 45° e tiratela in avanti.

2

Estraete il filtro d’aria.

3

Rimuovete tutta la polvere sul filtro d’aria passandovi un’aspirapolvere o
con una spazzola. Nel caso di grave accumulazione della polvere,
mettete il filtro d’aria nell’acqua detersiva tiepida e agitatelo verticalmente.

4

Asciugate il filtro d’aria.

5

Quando avete finito, inserite il filtro nella griglia frontale.

6

Pulite l’unità con un aspirapolvere o una spazzola una volta al mese.

7

Reinstallate la griglia frontale e gli anelli d’attacco di sicurezza.

8

IMPORTANTE

Dovete smontare con attenzione la griglia frontale e
dovete verificare se gli anelli d’attacco di sicurezza
sono stati installati. Se non lo verificate, la griglia
frontale potrà cadere di colpo e potete farvi del male.

IMPORTANTE

Dopo aver pulito il condizionatore d’aria, premete il tasto
FILTER RESET.

NNNNoooottttaa

aa

Telecomando Cablato Radiocomando

Installazione del Filtro Bio-Pure (Opzionale)

I-12

Aprite la griglia frontale spingendo le linguette sulla griglia.

2

Rimuovete la griglia frontale.
3-1 Rimuovete gli anelli d’attacco di sicurezza.
3-2 Aprite la griglia frontale circa 45° e tiratela in avanti.

3

Inserisce Bio-puro o il filtro deodotando.

4

Reinstallate la griglia frontale e gli anelli d’attacco di sicurezza.

5

Non rimuovete l’imballaggio vinilico dal filtro bio-puro finché
non vogliate usare il filtro. altrimenti esso perderà la propria
caratteristica.

NNNNoooottttaa

aa

L'aria condizionata può essere addattato con un Bio-Puro o il filtro deodorato a
rimuovere un minuto di particella o odori. La durata del filtro è di circa 3 mesi
dipendendo dal tempo durante il quale il condizionatore d’aria viene usato.

Rimuovete l’imballaggio vinilico dal filtro.

1

Filtro Bio-Puro

Filtro deodorando

Per Risolvere i Problemi più Comuni

I-13

ITALIANO

Prima di mettervi in contatto con il servizio assistenza, eseguite i seguenti semplici
controlli. Potranno farvi risparmiare il tempo e la spesa di una richiesta d’intervento
tecnico non necessaria.

Spiegazione/Soluzione

◆ Controllate se l’interruttore usato per il condizionatore d’aria è acceso.

Problema

Il condizionatore d’aria non
funziona affatto

◆ Controllate se non c’è nessun ostacolo fra voi ed il sonsore del
radiocomando.

◆ Controllate le batterie del radiocomando.

◆ Controllate se siete abbastanza vicini all’unità interna

(sette metri o meno).

◆ Controllate se state puntando il radiocomando verso il sensore a
raggi infrarossi dell’unità interna.

◆ Sostituite le batterie del radiocomando se necessario.

◆ Se c’è una luce forte intorno al condizionatore d’aria, luce alogena,

insegne al neon, ecc., ad esempio, il condizionatore d’aria potrà non
funzionare con il radiocomando. Se questo succede, usate il
radiocomando vicino al sensore del radiocomando.

◆ Controllate se è stato selezionato il modo corretto della funzione.

◆ La temperatura della stanza può essere troppo bassa o troppo alta.

◆ La polvere può intasare il filtro d’aria; vedete la pagina 11 per le

istruzioni di pulizia.

◆ Controllate se non c’è nessun ostacolo di fronte all’unità esteriore.

Il condizionatore d’aria non
funziona con il
radiocomando

Radicomando

Radicomando

Non si sente il “bip” quando
premete (ON/OFF)
radiocomando

Il condizionatore d’aria non
raffredda o non riscalda

◆

Appare sul display del telecomando cablato. In questo caso,
spegnete il condizionatore d’aria e mettetevi in contatto con il
venditore.

Telecomando Cablato

Il condizionatore d’aria
nonfunziona con il
telecomando

◆ Nel caso che usate il telecomando cablato per un gruppo,
i condizionatori collegati al telecomando si accendono/spengono
in ordine. Perciò ci vorrà del tempo(fino a 32 secondi).

Telecomando Cablato

Quando accendete/spegnete
il condizionatore d’aira, esso
non viene acceso/spento
immediatamenta.

◆ Controllate se la temperatura desiderata è stata selezionata
correttamente.

◆ Aumentate la velocità del ventilatore.

Quando si riscalda, non
raggiunge mai la desiderata
temperatura della stanza ed
il condizionatore d’aria si
spegne frequentemente.

Specifiche Tecniche

I-14

Alimentazione

Modello

1Ø, 208-230V~, 60Hz

AVMKH020CA0
AVMKH032CA0
AVMKH040CA0

AVMKC020CA0
AVMKC032CA0
AVMKC040CA0

1Ø, 220-240V~, 50Hz

AVMKH020EA(B)0
AVMKH026EA(B)0
AVMKH035EA(B)0

AVMKC020EA(B)0
AVMKC026EA(B)0
AVMKC035EA(B)0

Memo

I-15

ITALIANO

ELECTRONICS

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUE PAR:

QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:

ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:

DIESE KLIMAANLAGE IST FABRIZIERT VON:

AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O :

щнйн дйзСасайзЦк абЙйнйЗгЦз оакейв:

Printed in Korea
