Consignes de Sécurité
Les précautions de sécurité suivantes doivent être prises lors de l’utilisation du climatiseur.
◆ Les utilisateurs ne doivent pas essayer de réparer l’appareil par
eux-mêmes. Ils sont invités à contacter immédiatement un centre de
service agréé ou le magasin où a été effectué l’achat du produit.
◆ Ne renversez jamais un quelconque liquide sur l’appareil.
Si c’est le cas, débranchez ou mettez hors tension l’appareil et
contactez un centre de service agréé.
◆ N’introduisez jamais rien à l’intérieur des pales afin d’éviter
l’endommagement du ventilateur interne ou une blessure personnelle.
Gardez les enfants loin de l’appareil.
◆ Ne placez aucun objet en face de l’appareil.
◆ Ne vaporisez aucun liquide sur l’appareil. Si c’est le cas, éteignez
l’interrupteur de l’appareil et contactez un spécialiste d’installation.
◆ Assurez-vous que l’appareil est ventilé correctement et en
permanence. Ne placez pas de vêtement ou d’autre objet sur l’appareil.
◆ En cas de non utilisation prolongée de la télécommande, retirez les
batteries (si applicable).
◆ Lors de l’utilisation de la télécommande, la distance avec le climatiseur
ne doit pas dépasser 7 métres (si applicable).
A TTENTION
P
ENDANT LE
FONCTIONNEMENT
◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé
latéralement afin d’éviter l’endommagement du compresseur.
◆ Cet appareil n’est pas conçu pour être utilisé par les enfants ou par les
personnes infirmes sans surveillance : les enfants doivent être
surveillés pour qu’ils ne jouent pas avec l’appareil.
◆ Le courant maximum est mesuré selon le standard IEC pour la sécurité
et le courant est mesuré selon le standard ISO pour l’efficacité
d’énergie.
DIVERS
◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour
le recyclage.
◆ En cas de nécessité d’élimination de l’appareil, contactez votre
revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant
peut s’échapper et provoquer une blessure personnelle par contact
avec la peau. L’échappement du réfrigérant dans l’atmosphère est
aussi dangereux car il peut faire du dégât sur l’environnement.
◆ Veuillez recycler le matériel d’emballage de ce produit ou éliminez-le en
respectant l’environnement.
É
LIMINATION DE
L
’
APPAREIL
Risque de choc électrique. • Pouvant provoquer une blessure
personnelle voir mortelle. • Débranchez tous les cordons
d’alimentation avant d’effecteur l’entretien, l’installation ou le
nettoyage. • Ces procédures doivent être effectuées uniquement
par le fabricant, par son centre de service ou par une personne
qualifiée afin d’éviter tout risque.
Enregistrez vos produits Samsung en vous connectant sur :
www.samsung.com/global/register
Sommaire
◆
C
OMMENT PRÉPARER VOTRE CLIMATISEUR
■ Consignes de Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
■ Description des Unités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4
■ Télécommande sans Fil - Boutons et Affichage . . . . . . . . . . . . 6
■ Unité de réception et d’affichage . . . . . . . . . . . . . . . . . . . . . . . . 7
■ Télécommande Câblée - Boutons et Affichage . . . . . . . . . . . . . 8
■ Contrôleur Centralisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
■ Fonction Contrôleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
◆
C
ONSEILS D’UTILISATION
■ Conseils d’Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
■ Température et Humidité de Fonctionnement . . . . . . . . . . . . . 11
■ Nettoyer le Climatiseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
■ Problèmes et Solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
◆
S
PÉCIFICATIONS TECHNIQUES
F-3
FRANÇAIS
Comment éliminer ce produit
(déchets d’équipements électriques et électroniques)
(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de
collecte sélective)
Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.
Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie
pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.
Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
Description des Unités
Les unités peuvent différer selon le modèle.
F-4
Filtre à air
Entrée
d’air
Sortie
d’air
Unité intérieure
✴✴
052/070/072
✴✴
Entrée
d’air
Unité intérieure
✴✴
105/128
✴✴
Sortie
d’air
F-5
FRANÇAIS
Si l’échangeur de la chaleur dans l’unité extérieure devient poussiéreux, l’éfficacité de
refroidissement pourrait diminuer. Nettoyer donc l’echangeur à l’eau quand il devient sale.
Toutefois, faites attention quand vous nettoyez la surface de l’appareil, car il est très tranchant.
NNNNoooottttee
ee
Sortie d’air
Vanne de
connexion
TYPE A
Unité extérieure
Sortie d’air
Vanne de connexion
TYPE B
Sortie d’air
Vanne de connexion
TYPE C
Unité extérieure
Sortie d’air
Vanne de connexion
TYPE D
Sortie d’air
Vanne de connexion
TYPE E
Sortie d’air
Vanne de connexion
TYPE F
Unité extérieure
Télécommande sans Fil - Boutons et Affichage
F-6
◆ Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
◆ Le climatiseur de type de conduit n'a pas la fonction d'ajuster la direction de circul
tion d'air. Par conséquent, la fonction n'est pas actionnee meme si vous appuyez sur
le bouton d'oscillation.
◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.
NNNNoooottttee
ee
Mode de fonctionnement
Bouton de sélection du
mode de fonctionnement
Bouton de remise en
état du filtre
Bouton de réglage de l’orientation
du flux d’air (Non actionné)
Bouton de la minuterie de
mise en marche
Bouton de la minuterie d’arrêt
Bouton de Réglage/Annulation
de la minuterie de mise en
Marche/Arrêt
Bouton de réglage de la
vitesse de ventilation
Bouton de sélection du
mode de fonctionnement
Réglage de la température
Vitesse de ventilation
Orientation du flux d’air
Réglage de la minuterie
de mise en marche
Réglage de la minuterie d’arrêt
Voyant de décharge
des piles
La télécommande sans fil est un accessoire optionnel.
Pour utiliser la télécommande sans fil, voir un manuel approprié.
Unité de réception et d’affichage
l’Unité de réception et d’affichage est un accessoire optionnel et elle est installée au mur.
Pour utiliser l'unité de réception et d'affichage, voir un manuel approprié.
Voyant filtre
Indicateur du vantilateur-aérateur
Voyant de la minuterie
Capteur de la télécommande
- Modèles De Pompe À
Chaleur : Indicateur
On/Off(Bleu) et Indicateur
d’enlévement de gel(Rouge)
- Modèles de refroidissement
unique : Indicateur On/Off
Type dissimulé
Indicateur du vantilateur-aérateur
Voyant filtre
Voyant Marche/Arrêt
Voyant dégivrage
(Auf les Modèles de
refroidissement unique)
Voyant de la minuterie
Capteur de la télécommande
Bouton Marche/Arrêt
Type Standard
F-7
FRANÇAIS

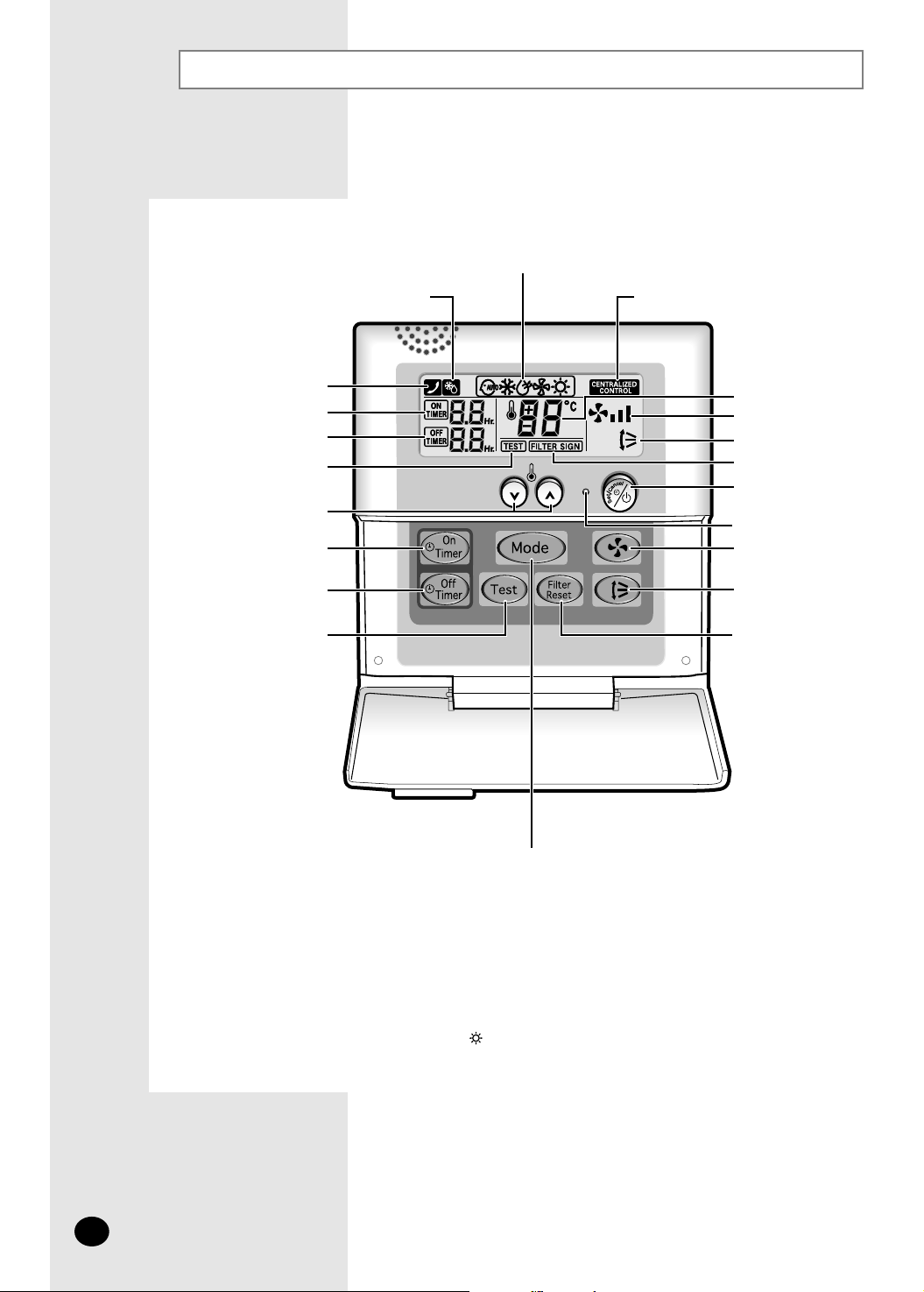

Télécommande Câblée - Boutons et Affichage
La télécommande câblée est un accessoire optionnel et elle est installée au mur.
Pour utiliser la télécommande câblée, voir un manuel approprié.
◆ Ne pas appuyer sur le bouton TEST. Il est reservé à l’installateur.
◆ Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
Le télécommande câblée s’allume voyant FILTER SIGN lorsqu’il est temps de
nettoyer le filtre à air; voir page 12 ou 13.
◆ Le climatiseur de type de conduit n'a pas la fonction d'ajuster la direction de circulation
d'air. Par conséquent, la fonction n'est pas actionnee meme si vous appuyez sur le bouton
d'oscillation.
◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.
NNNNoooottttee
ee
Erreur de communication
Réglage de la minuterie de mise en marche
Réglage de la minuterie d’arrêt
Indicateur test
Bouton de la minuterie
de mise en marche
Bouton de la
minuterie d’arrêt
Bouton test
Bouton de remise
en état du filtre
Bouton du mode de fonctionnement
Boutons de réglage
de la température
Indicador de cotrol centralizado
(en caso de instalar el controlador centralizado)
Indicateur dégivrage
(Auf les Modèles de refroidissement unique)
Réglage de la température
Vitesse de ventilation
Voyant filtre
Orientation du flux d’air
Bouton de Réglage/Annulation de la
minuterie de mise en Marche/Arrêt
Bouton de réglage de la
vitesse de ventilation
Bouton de réglage de l’orientation
du flux d’air (Non actionné)
Voyant Marche/Arrêt
Mode de fonctionnement
F-8
F-9
FRANÇAIS
Contrôleur Centralisé
Le contrôleur centralisé est un accessoire optionnel et il est installé au mur.
Pour utiliser le contrôleur centralisé, voir un manuel approprié.
Lampe de fonctionnement
Bouton de All On
Bouton de All Off
Voyant Marche/Arrêt
Bouton de On/Off
Index
◆ La lampe de fonctionnement s’allume même lorsqu’un seul
climatiseur relié au contrôleur centralisé est en fonctionnement.
NNNNoooottttee
ee
Vue avant
Bouton de sélection du
mode de fonctionnement
COOL
AUTO
HEAT
◆ Choisissez le mode de fonctionnement approprié entre le mode
Cool (réfrigération) / Auto / Heat (chauffage) en utilisant le bouton
de sélection du mode de fonctionnement.
◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.
NNNNoooottttee
ee
Vue de côté
F-10

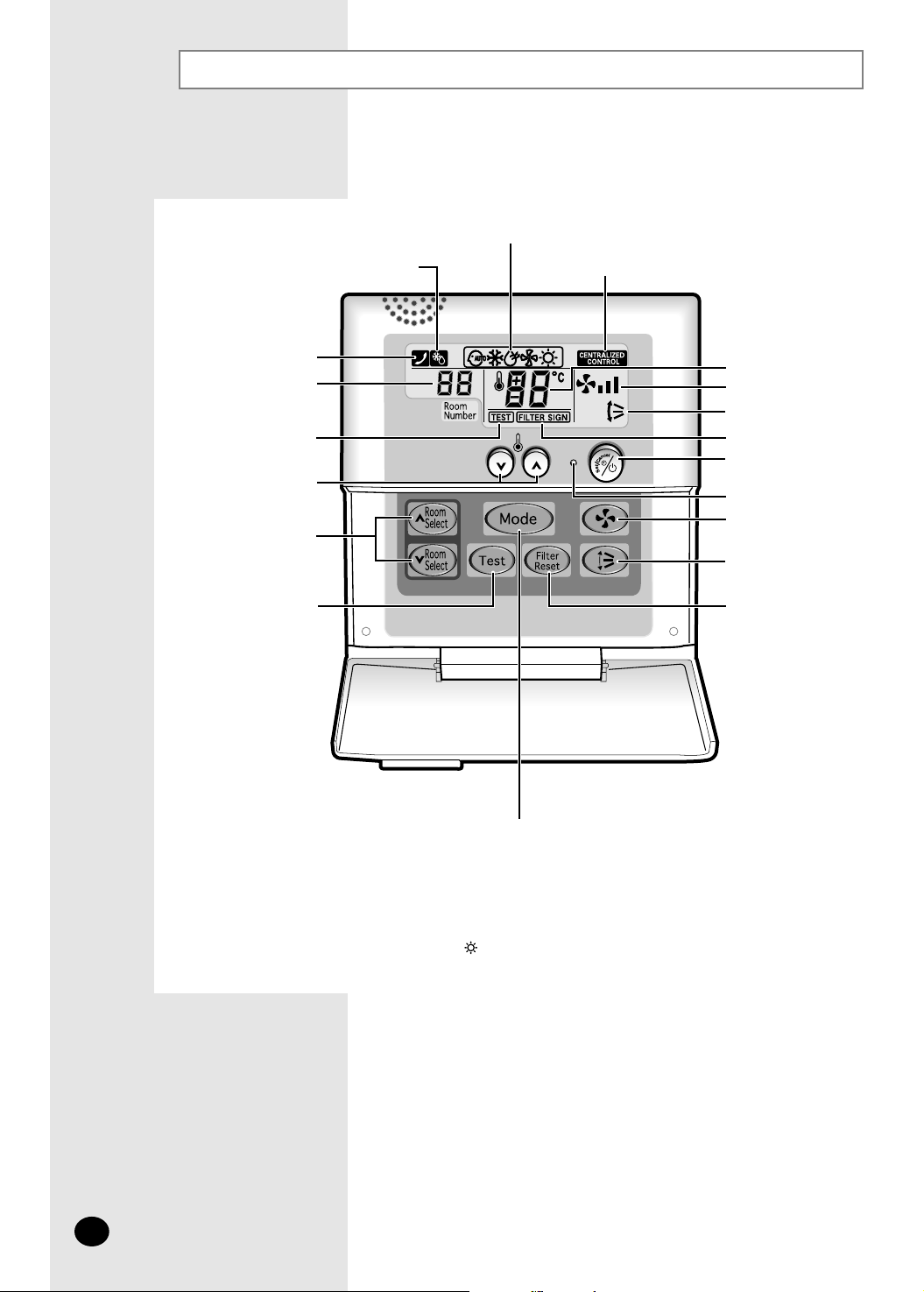

Fonction Contrôleur
Le contrôleur de fonction est un accessoire optionnel et il est installé au mur.
Le contrôleur de fonction est un accessoire optionnel utilisé avec le contrôleur centralisé.
Pour obtenir des renseignements sur l’ utilisation de la fonction “Contrôleur”, veuillez lire le manuel approprié.
◆ Ne pas appuyer sur le bouton TEST. Il est reservé à l’installateur.
◆
Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
Le télécommande câblée s’allume voyant FILTER SIGN lorsqu’il est temps de
nettoyer le filtre à air.
◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.
NNNNoooottttee
ee
Bouton du mode de fonctionnement
Erreur de communication
Affichage du numéro de
la chamber
Indicateur test
Bouton de selection de
l’unité intérieure
Bouton test
Bouton de remise en
état du filtre
Bonton de réglage de
l’orientation du flux d’air
Boutons de réglage
de la température
Indicateur dégivrage
(Auf les Modèles de refroidissement unique)
Réglage de la température
Vitesse de ventilation
Orientation du flux d’air
Voyant filtre
Bouton de Réglage/Annulation de
laminuterie de mise en
Marche/Arrêt
Bouton de réglage de
la vitesse de ventilation
Voyant Marche/Arrêt
Mode de fonctionnement
Contrôle centralisé
F-11
FRANÇAIS
Conseils d’Utilisation
Température et Humidité de Fonctionnement
Voici quelques conseils à suivre lors de l’utilisation du climatiseur.
Aspect Conseil
La pompe à chaleur du climatiseur absorbe la chaleur de l’air extérieur pour l’amener
à l’intérieur. Si la température extérieure chaute, la capacité à chauffer du climatiseur
diminuera églaement. Si la pièce n’est pas encore assez chaude, il est recommandé
d’utiliser un appareil de chauffage supplémentaire.
Chauffage
Lorsque la température extérieure est faible et le taux d’humidité élevé, du givre peut
se former sur l’unité extérieur en mode HEAT.
Si c’est le cas:
◆ Le climatiseur ne chauffe plus.
◆ Le mode de dégivrage se déclenchera automatiquement
pour une durée d’environ 10 minutes.
Aucune intervention de votre part n’est nécessaire ; au bout d’environ 10 minutes,
le climatiseur se remet en marche normalement.
Givre
Si les températures intérieure et extérieure sont élevées et si le climatiseur fonctionne
en mode HEAT, le ventilateur de l’unité extérieure et le compresseur peuvent s’arrêter
momentanément. Ceci est normal ; attendre simplement jusqu’à ce que le
climatiseur se remette en marche.
Températures
iintérieure et
extérieure
élevées
En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se
met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans
le dernier mode de fonctionnement utilisé.
Coupure de
courant
Vous pouvez utiliser le climatiseur dans les fourchettes de température et d’humidité suivantes.
Si vous utilisez le climatiseur à...
Alors...
Le dispositif de protection contre la surchauffe est susceptible de
se déclencher, arrêtant le climatiseur.
Une température élevée
Un dysfonctionnement, une fuite d’eau par exemple, peut
s’opérer si l’échangeur de chaleur gèle.
Une température faile
Des gouttes de condensation peuvent se former sur
l’enveloppe de l’unité en cas d’utilisation prolongée.
Un taux d’humidité élevé
❇ La température standardisée pour le chauffage est de 7°C. Si la
température extérieure descend en dessous de 0°C, la capacité de
chauffage peut diminuer en fonction de la température réglée.
Si l’opération refroidissante est utilisée à plus de 32°C(température
intérieure), alors il n’est pas refroidi avec la capacité complète.
Mode
Température extérieure Température intérieure Humidité intérieure
Chauffage
Refroidissement
Séchage
-15°C
à
24°C
environ
- 5°C à43°C
environ
- 5°C à43°C
environ
27°C maximum
21°C à 32°C environ.
21°C à 32°C environ.
-
80%
maximum
-
F-12
Afin de profiter au maximum du climatiseur, il est important de le
nettoyer régulièrement pour enlever la poussière accumulée dans le
filtre à air.
Avant de nettoyer le climatiseur, le mettre hors tension en le
débranchant au niveau de la prise secteur.

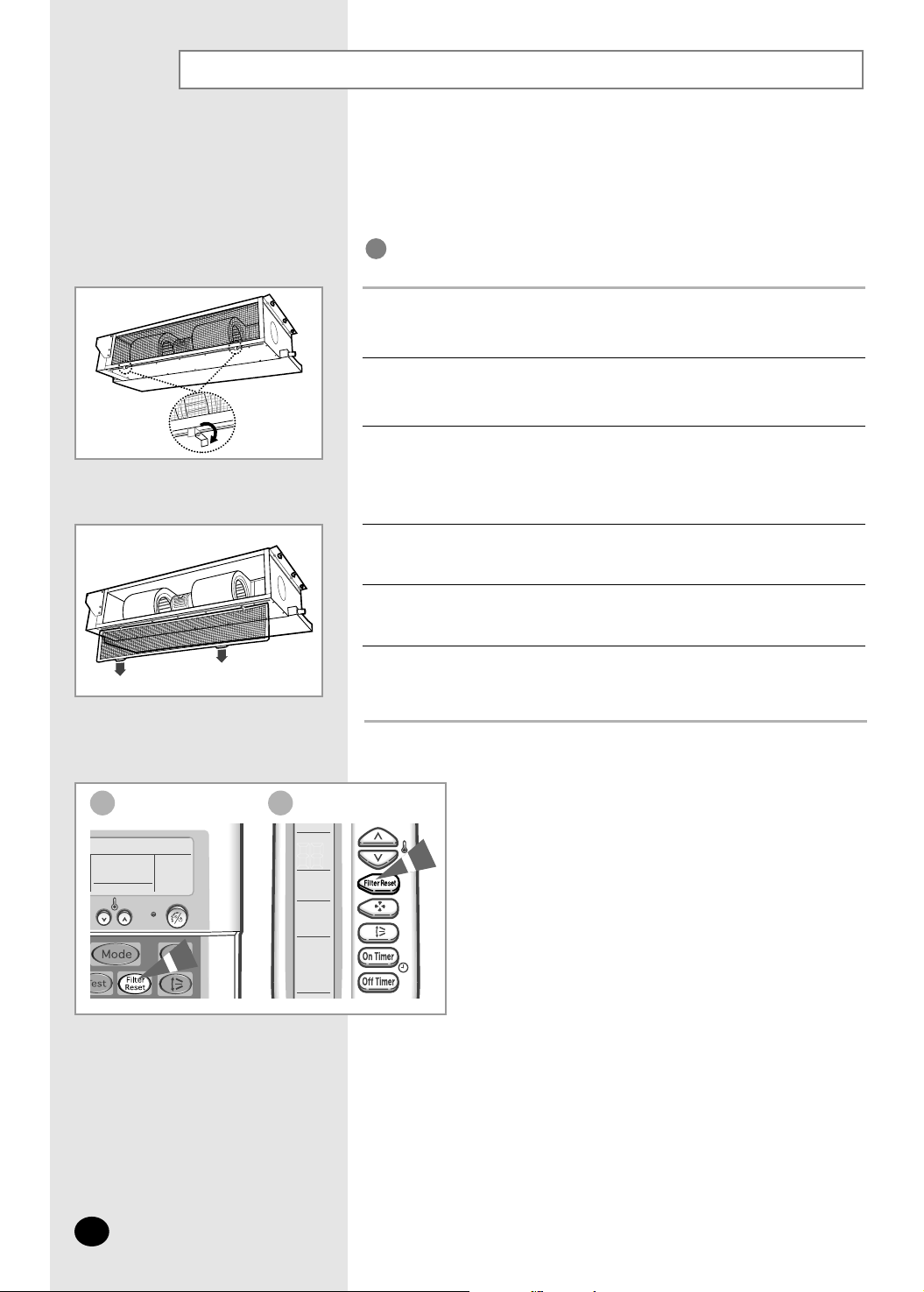

Tourner les leviers vers la droite ou la gauche.
1
Sortir le filtre à air.
2
Dépoussiérer le filtre à air à l’aide d’un aspirateur ou d’une brosse.
Si la couche de pousssière est très importante, plonger le filtre à air
dans un détergent liquide chaud, puis le secouer verticalement.
3
Sécher le filtre à air.
4
Lorsque vous avez fini, remettre le filtre dans l’unité.
5
Tourner à nouveau les leviers.
6
IMPORTANT
Après avoir remonté le climatiseur, appuyer sur le bouton
FILTER RESET.
NNNNoooottttee
ee
Télécommande câblée Télécommande sans fil
Nettoyer le Climatiseur
✴✴
052/070/072
✴✴
F-13
FRANÇAIS
Télécommande câblée Télécommande sans fil
Nettoyer le Climatiseur
✴✴
105/128
✴✴
Afin de profiter au maximum du climatiseur, il est important de le
nettoyer régulièrement pour enlever la poussière accumulée dans le
filtre à air. Le filtre à air est un accessoire optionnel.
Avant de nettoyer le climatiseur, le mettre hors tension en le
débranchant au niveau de la prise secteur.
Retirer les crochets de fixation situés à la base du kit filtre à air.
1
Tirer le filtre à air dans le sens indiqué par la flèche.
2
Dépoussiérer le filtre à air à l’aide d’un aspirateur ou d’une brosse.
Si la couche de pousssière est très importante, plonger le filtre à air
dans un détergent liquide chaud, puis le secouer verticalement.
3
Sécher le filtre à air.
4
Lorsque vous avez fini, remettre le filtre dans l’unité.
5
Reposer les crochets de fixation.
6
IMPORTANT
Après avoir remonté le climatiseur, appuyer sur le bouton
FILTER RESET.
NNNNoooottttee
ee
Problèmes et Solutions
F-14
En cas de problème, commencer d’abord par effectuer les vérifications suivantes.
Elles vous éviteront peut-être de faire appel inutilement au service après-vente.
Explication/Solution
◆ Vérifier si le disjoncteur du climatiseur a bien été déclenché.
Problème
Le climatiseur nefonctionne
pas du tout
◆ Vérifier qu’il n’y a pas d’obstacle entre vous et l’unité.
◆ Vérifier l’état des piles de la télécommande sans fil.
◆ Vérifier que vous n’êtes pas trop loin de l’unité
(7 mètres maximum).
◆ Vérifier que la télécommande est orientée vers le capteur de la
télécommande de l’unité intérieure.
◆ Vérifier l’état des piles de la télécommande.
◆ S’il y a une lumière forte autour de condtionneur d’air, un trois
longueur d’ondes ou signe au néon par exemple, l’appareil ne peut
pas être operé par le télécommander. Dans ce cas là, employez le
télécommander près du capteur.
◆ Vérifier le mode de fonctionnement que vous avez sélectionné.
◆ La température de la pièce peut être trop basse ou trop élevée.
◆ Le filtre à air peut être bouché ; voir page 12 ou 13 pour nettoyer le filtre.
◆ Vérifier qu’il n’y a pas d’obstacle devant l’unité extérieure.
Le climatiseur ne répond
pas à la télécommande
Télécommande sans fil
Télécommande sans fil
Vous n’entendez pas de
bip lorsque vous appuyez
sur le bouton (ON/OFF)
de la télécommande
Le climatiseur ne réfroidit
pas et ne chauffe pas
◆
s’affiche sur la télécommande câblée. Dans ce cas, arrêter le
climatiseur et contacter le service après-vente.
Télécommande câblée
Le climatiseur ne répond
pas à la télécommande
◆ Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs
connectés à la télécommande câblée se mettent en marche/s’arrêtent
dans l’ordre. Cela peut prendre un certain temps(jusqu’à 32 secondes).
Télécommande câblée
Lorsque vous mettez en
marche/arrêtez le
climatiseur, il ne se met
pas en marche/ne s’arrête
pas immédiatement.
◆ Vérifier que la température souhaitée a été réglée correctement.
◆ Augmenter la vitesse de ventilation.
La température souhaitée
n’est jamais atteinte et le
climatiseur s’arrête
fréquemment
Spécifications Techniques
F-15
FRANÇAIS
Alimentation
Modèle
1Ø, 208-230V~, 60Hz
AVMDH052CA0(4)
AVMDH072CA0(4)
AVMHH105CA0(4)
AVMHH128CA0(4)
AVMDC052CA0(4)
AVMDC072CA0(4)
AVMHC105CA0(4)
AVMHC128CA0(4)
1Ø, 220-240V~, 50Hz
AVMDH052EA(B)0(4)
AVMDH070EA(B)0(4)
AVMHH105EA(B)0(4)
AVMHH128EA(B)0(4)
AVMDC052EA(B)0(4)
AVMDC070EA(B)0(4)
AVMHC105EA(B)0(4)
AVMHC128EA(B)0(4)
ELECTRONICS
THIS AIR CONDITIONER IS MANUFACTURED BY:
ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:
CE CLIMATISEUR EST FABRIQUE PAR:
QUESTO CONDIZIONATORE D’ARIA È PRODOTTO DA:
ESTE APARELHO DE AR CONDICIONADO É FABRICADO POR:
DIESE KLIMAANLAGE IST FABRIZIERT VON:
AYTH H ™Y™KEYH KATA™KEYA™THKE A¶O :
щнйн дйзСасайзЦк абЙйнйЗгЦз оакейв:
Loading...
