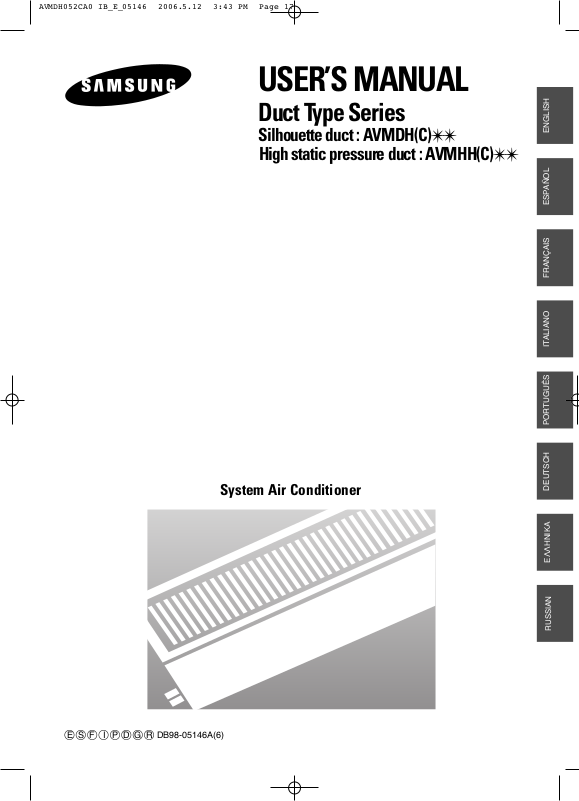

USER’S MANUAL

Duct Type Series

Silhouette duct : AVMDH(C)✴✴
High static pressure duct : AVMHH(C)✴✴

ENGLISH

ESPAÑOLFRANÇAIS

ITALIANODEUTSCH

System Air Conditioner

PORTUGUÊS

E§§HNIKA

RUSSIAN

E S F I P D G R DB98-05146A(6)

Enregistrez vos produits Samsung en vous connectant sur :
www.samsung.com/global/register

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l’utilisation du climatiseur.

ATTENTION

P

ENDANT LE

FONCTIONNEMENT

Risque de choc électrique. • Pouvant provoquer une blessure
personnelle voir mortelle. • Débranchez tous les cordons
d’alimentation avant d’effecteur l’entretien, l’installation ou le
nettoyage. • Ces procédures doivent être effectuées uniquement
par le fabricant, par son centre de service ou par une personne
qualifiée afin d’éviter tout risque.

◆ Les utilisateurs ne doivent pas essayer de réparer l’appareil par
eux-mêmes. Ils sont invités à contacter immédiatement un centre de
service agréé ou le magasin où a été effectué l’achat du produit.

◆ Ne renversez jamais un quelconque liquide sur l’appareil.
Si c’est le cas, débranchez ou mettez hors tension l’appareil et
contactez un centre de service agréé.

◆ N’introduisez jamais rien à l’intérieur des pales afin d’éviter
l’endommagement du ventilateur interne ou une blessure personnelle.
Gardez les enfants loin de l’appareil.

◆ Ne placez aucun objet en face de l’appareil.

◆ Ne vaporisez aucun liquide sur l’appareil. Si c’est le cas, éteignez

l’interrupteur de l’appareil et contactez un spécialiste d’installation.

◆ Assurez-vous que l’appareil est ventilé correctement et en
permanence. Ne placez pas de vêtement ou d’autre objet sur l’appareil.

◆ En cas de non utilisation prolongée de la télécommande, retirez les
batteries (si applicable).

◆ Lors de l’utilisation de la télécommande, la distance avec le climatiseur
ne doit pas dépasser 7 métres (si applicable).

F-2

É

LIMINATION DE

L

’

APPAREIL

DIVERS

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour
le recyclage.

◆ En cas de nécessité d’élimination de l’appareil, contactez votre
revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant
peut s’échapper et provoquer une blessure personnelle par contact
avec la peau. L’échappement du réfrigérant dans l’atmosphère est
aussi dangereux car il peut faire du dégât sur l’environnement.

◆ Veuillez recycler le matériel d’emballage de ce produit ou éliminez-le en
respectant l’environnement.

◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé
latéralement afin d’éviter l’endommagement du compresseur.

◆ Cet appareil n’est pas conçu pour être utilisé par les enfants ou par les
personnes infirmes sans surveillance : les enfants doivent être
surveillés pour qu’ils ne jouent pas avec l’appareil.

◆ Le courant maximum est mesuré selon le standard IEC pour la sécurité
et le courant est mesuré selon le standard ISO pour l’efficacité
d’énergie.

Sommaire

◆

C

OMMENT PRÉPARER VOTRE CLIMATISEUR

■ Consignes de Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Description des Unités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Télécommande sans Fil - Boutons et Affichage . . . . . . . . . . . . 6

■ Unité de réception et d’affichage . . . . . . . . . . . . . . . . . . . . . . . . 7

■ Télécommande Câblée - Boutons et Affichage . . . . . . . . . . . . . 8

■ Contrôleur Centralisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

■ Fonction Contrôleur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

◆

C

ONSEILS D’UTILISATION

■ Conseils d’Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

■ Température et Humidité de Fonctionnement . . . . . . . . . . . . . 11

■ Nettoyer le Climatiseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

■ Problèmes et Solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

FRANÇAIS

Comment éliminer ce produit

(déchets d’équipements électriques et électroniques)

(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de
collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres
déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé
humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi
la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie
pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l ’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente.
Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.

F-3

Description des Unités

Les unités peuvent différer selon le modèle.

Unité intérieure

Unité intérieure

Sortie

AVMDH(C)✴✴

Sortie

d’air

AVMHH(C)✴✴

d’air

Filtre à air

Entrée

d’air

F-4

Entrée

d’air

Unité extérieure

TYPE A

Unité extérieure

TYPE C

Sortie d’air

Vanne de
connexion

Sortie d’air

Vanne de connexion

TYPE B

Sortie d’air

FRANÇAIS

Vanne de connexion

TYPE D

Sortie d’air

Vanne de connexion

Unité extérieure

TYPE E

Si l’échangeur de la chaleur dans l’unité extérieure devient poussiéreux, l’éfficacité de

ee

NNNNoooottttee

refroidissement pourrait diminuer. Nettoyer donc l’echangeur à l’eau quand il devient sale.
Toutefois, faites attention quand vous nettoyez la surface de l’appareil, car il est très tranchant.

Sortie d’air

Vanne de connexion

TYPE F

Sortie d’air

Vanne de connexion

F-5

Télécommande sans Fil - Boutons et Affichage

La télécommande sans fil est un accessoire optionnel.
Pour utiliser la télécommande sans fil, voir un manuel approprié.

Mode de fonctionnement

Réglage de la température

Vitesse de ventilation

Orientation du flux d’air

Réglage de la minuterie

de mise en marche

Réglage de la minuterie d’arrêt

Voyant de décharge

NNNNoooottttee

des piles

ee

◆ Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.

◆ Le climatiseur de type de conduit n'a pas la fonction d'ajuster la direction de circul

tion d'air. Par conséquent, la fonction n'est pas actionnee meme si vous appuyez sur
le bouton d'oscillation.

◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.

Bouton de sélection du
mode de fonctionnement

Bouton de sélection du
mode de fonctionnement

Bouton de remise en
état du filtre
Bouton de réglage de la
vitesse de ventilation

Bouton de réglage de l’orientation
du flux d’air (Non actionné)

Bouton de la minuterie de
mise en marche
Bouton de la minuterie d’arrêt

Bouton de Réglage/Annulation
de la minuterie de mise en
Marche/Arrêt

F-6

Unité de réception et d’affichage

l’Unité de réception et d’affichage est un accessoire optionnel et elle est installée au mur.
Pour utiliser l'unité de réception et d'affichage, voir un manuel approprié.

Type dissimulé

Voyant filtre

Indicateur du vantilateur-aérateur

Type Standard

Voyant de la minuterie

FRANÇAIS

Capteur de la télécommande

- Modèles De Pompe À
Chaleur : Indicateur
On/Off(Bleu) et Indicateur
d’enlévement de gel(Rouge)

- Modèles de refroidissement
unique : Indicateur On/Off

Voyant dégivrage
(Auf les Modèles de
refroidissement unique)

Voyant filtre

Capteur de la télécommande

Voyant Marche/Arrêt

Indicateur du vantilateur-aérateur

Bouton Marche/Arrêt

Voyant de la minuterie

F-7

Télécommande Câblée - Boutons et Affichage

La télécommande câblée est un accessoire optionnel et elle est installée au mur.
Pour utiliser la télécommande câblée, voir un manuel approprié.

Mode de fonctionnement

(Auf les Modèles de refroidissement unique)

Indicateur dégivrage

Erreur de communication

Réglage de la minuterie de mise en marche

Réglage de la minuterie d’arrêt

Indicateur test

Boutons de réglage

de la température

Bouton de la minuterie

de mise en marche

Bouton de la

minuterie d’arrêt

Bouton test

Indicador de cotrol centralizado

(en caso de instalar el controlador centralizado)

Réglage de la température
Vitesse de ventilation

Orientation du flux d’air
Voyant filtre

Bouton de Réglage/Annulation de la
minuterie de mise en Marche/Arrêt

Voyant Marche/Arrêt

Bouton de réglage de la
vitesse de ventilation

Bouton de réglage de l’orientation
du flux d’air (Non actionné)

Bouton de remise
en état du filtre

F-8

NNNNoooottttee

Bouton du mode de fonctionnement

ee

◆ Ne pas appuyer sur le bouton TEST. Il est reservé à l’installateur.

◆ Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.

Le télécommande câblée s’allume voyant FILTER SIGN lorsqu’il est temps de
nettoyer le filtre à air; voir page 12 ou 13.

◆ Le climatiseur de type de conduit n'a pas la fonction d'ajuster la direction de circulation
d'air. Par conséquent, la fonction n'est pas actionnee meme si vous appuyez sur le bouton
d'oscillation.

◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.

Contrôleur Centralisé

COOL
AUTO
HEAT

Le contrôleur centralisé est un accessoire optionnel et il est installé au mur.
Pour utiliser le contrôleur centralisé, voir un manuel approprié.

Vue avant

Lampe de fonctionnement

Bouton de All On

Bouton de All Off

Voyant Marche/Arrêt
Bouton de On/Off

Index

FRANÇAIS

ee

NNNNoooottttee

La lampe de fonctionnement s’allume même lorsqu’un seul
climatiseur relié au contrôleur centralisé est en fonctionnement.

Vue de côté

Bouton de sélection du

mode de fonctionnement

ee

NNNNoooottttee

◆ Choisissez le mode de fonctionnement approprié entre le mode

◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de

Cool (réfrigération) / Auto / Heat (chauffage) en utilisant le bouton
de sélection du mode de fonctionnement.

refroidissement unique.

F-9

Fonction Contrôleur

Le contrôleur de fonction est un accessoire optionnel et il est installé au mur.
Le contrôleur de fonction est un accessoire optionnel utilisé avec le contrôleur centralisé.
Pour obtenir des renseignements sur l’ utilisation de la fonction “Contrôleur”, veuillez lire le manuel approprié.

Mode de fonctionnement

(Auf les Modèles de refroidissement unique)

Indicateur dégivrage

Contrôle centralisé

Erreur de communication

Affichage du numéro de

la chamber

Indicateur test

Boutons de réglage

de la température

Bouton de selection de

l’unité intérieure

Bouton test

Bouton du mode de fonctionnement

Réglage de la température
Vitesse de ventilation

Orientation du flux d’air

Voyant filtre

Bouton de Réglage/Annulation de
laminuterie de mise en
Marche/Arrêt

Voyant Marche/Arrêt
Bouton de réglage de

la vitesse de ventilation
Bonton de réglage de

l’orientation du flux d’air

Bouton de remise en
état du filtre

F-10

NNNNoooottttee

ee

◆ Ne pas appuyer sur le bouton TEST. Il est reservé à l’installateur.

◆

Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
Le télécommande câblée s’allume voyant FILTER SIGN lorsqu’il est temps de
nettoyer le filtre à air.

◆ Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.

Conseils d’Utilisation

Voici quelques conseils à suivre lors de l’utilisation du climatiseur.

Aspect Conseil

Chauffage

Givre

Températures
iintérieure et
extérieure
élevées

Coupure de
courant

La pompe à chaleur du climatiseur absorbe la chaleur de l’air extérieur pour l’amener
à l’intérieur. Si la température extérieure chaute, la capacité à chauffer du climatiseur
diminuera églaement. Si la pièce n’est pas encore assez chaude, il est recommandé
d’utiliser un appareil de chauffage supplémentaire.

Lorsque la température extérieure est faible et le taux d’humidité élevé, du givre peut
se former sur l’unité extérieur en mode HEAT.

Si c’est le cas:

◆ Le climatiseur ne chauffe plus.

◆ La vapeur produit sur l’unité extérieure dans le mode décongélation est sans danger.

◆ Le mode de dégivrage se déclenchera automatiquement

pour une durée d’environ 10 minutes.
Aucune intervention de votre part n’est nécessaire ; au bout d’environ 10 minutes,
le climatiseur se remet en marche normalement.

Si les températures intérieure et extérieure sont élevées et si le climatiseur fonctionne
en mode HEAT, le ventilateur de l’unité extérieure et le compresseur peuvent s’arrêter
momentanément. Ceci est normal ; attendre simplement jusqu’à ce que le
climatiseur se remette en marche.

En cas de panne de courant pendant le fonctionnement du climatiseur, ce dernier se
met hors tension. Lorsque le courant est rétabli, le climatiseur se remet en marche dans
le dernier mode de fonctionnement utilisé.

Température et Humidité de Fonctionnement

FRANÇAIS

Vous pouvez utiliser le climatiseur dans les fourchettes de température et d’humidité suivantes.

Si vous utilisez le climatiseur à...

Une température élevée

Une température faile

Un taux d’humidité élevé

Mode

Chauffage

Refroidissement

Séchage

❇ La température standardisée pour le chauffage est de 7°C. Si la

température extérieure descend en dessous de 0°C, la capacité de
chauffage peut diminuer en fonction de la température réglée.
Si l’opération refroidissante est utilisée à plus de 32°C(température
intérieure), alors il n’est pas refroidi avec la capacité complète.

Température extérieure Température intérieure Humidité intérieure

-15°C

à

24°C

environ

- 5°C à43°C

- 5°C à43°C

environ

environ

Alors...

Le dispositif de protection contre la surchauffe est susceptible de
se déclencher, arrêtant le climatiseur.

Un dysfonctionnement, une fuite d’eau par exemple, peut
s’opérer si l’échangeur de chaleur gèle.

Des gouttes de condensation peuvent se former sur
l’enveloppe de l’unité en cas d’utilisation prolongée.

27°C maximum

21°C à 32°C environ.

21°C à 32°C environ.

80%

-

maximum

-

F-11

Nettoyer le Climatiseur

AVMDH(C)✴✴

Afin de profiter au maximum du climatiseur, il est important de le
nettoyer régulièrement pour enlever la poussière accumulée dans le
filtre à air.

AAAATTTTTTTTEEEENNNNTTTTIIIIOOOONN

Tourner les leviers vers la droite ou la gauche.

1

Sortir le filtre à air.

2

Dépoussiérer le filtre à air à l’aide d’un aspirateur ou d’une brosse.

3

Si la couche de pousssière est très importante, plonger le filtre à air
dans un détergent liquide chaud, puis le secouer verticalement.

Sécher le filtre à air.

4

Avant de nettoyer le climatiseur, le mettre hors tension en le

NN

débranchant au niveau de la prise secteur.

Lorsque vous avez fini, remettre le filtre dans l’unité.

5

Tourner à nouveau les leviers.

6

ee

NNNNoooottttee

Télécommande câblée Télécommande sans fil

Après avoir remonté le climatiseur, appuyer sur le bouton
FILTER RESET.

F-12

Nettoyer le Climatiseur

AVMHH(C)✴✴

Afin de profiter au maximum du climatiseur, il est important de le
nettoyer régulièrement pour enlever la poussière accumulée dans le
filtre à air. Le filtre à air est un accessoire optionnel.

Avant de nettoyer le climatiseur, le mettre hors tension en le

AAAATTTTTTTTEEEENNNNTTTTIIIIOOOONN

Retirer les crochets de fixation situés à la base du kit filtre à air.

1

Tirer le filtre à air dans le sens indiqué par la flèche.

2

NN

débranchant au niveau de la prise secteur.

Dépoussiérer le filtre à air à l’aide d’un aspirateur ou d’une brosse.

3

Si la couche de pousssière est très importante, plonger le filtre à air
dans un détergent liquide chaud, puis le secouer verticalement.

Sécher le filtre à air.

4

Lorsque vous avez fini, remettre le filtre dans l’unité.

5

Reposer les crochets de fixation.

6

ee

NNNNoooottttee

Après avoir remonté le climatiseur, appuyer sur le bouton
FILTER RESET.

FRANÇAIS

Télécommande câblée Télécommande sans fil

F-13

Problèmes et Solutions

En cas de problème, commencer d’abord par effectuer les vérifications suivantes.
Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Problème

Le climatiseur nefonctionne
pas du tout

Télécommande câblée

Le climatiseur ne répond
pas à la télécommande

Télécommande câblée

Lorsque vous mettez en
marche/arrêtez le
climatiseur, il ne se met
pas en marche/ne s’arrête
pas immédiatement.

Télécommande sans fil

Le climatiseur ne répond
pas à la télécommande

Télécommande sans fil

Vous n’entendez pas de
bip lorsque vous appuyez
sur le bouton (ON/OFF)
de la télécommande

Explication/Solution

◆ Vérifier si le disjoncteur du climatiseur a bien été déclenché.

◆

s’affiche sur la télécommande câblée. Dans ce cas, arrêter le

climatiseur et contacter le service après-vente.

◆ Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs
connectés à la télécommande câblée se mettent en marche/s’arrêtent
dans l’ordre. Cela peut prendre un certain temps(jusqu’à 32 secondes).

◆ Vérifier qu’il n’y a pas d’obstacle entre vous et l’unité.

◆ Vérifier l’état des piles de la télécommande sans fil.

◆ Vérifier que vous n’êtes pas trop loin de l’unité

(7 mètres maximum).

◆ Vérifier que la télécommande est orientée vers le capteur de la
télécommande de l’unité intérieure.

◆ Vérifier l’état des piles de la télécommande.

◆ S’il y a une lumière forte autour de condtionneur d’air, un trois

longueur d’ondes ou signe au néon par exemple, l’appareil ne peut
pas être operé par le télécommander. Dans ce cas là, employez le
télécommander près du capteur.

F-14

Le climatiseur ne réfroidit
pas et ne chauffe pas

La température souhaitée
n’est jamais atteinte et le
climatiseur s’arrête
fréquemment

◆ Vérifier le mode de fonctionnement que vous avez sélectionné.

◆ La température de la pièce peut être trop basse ou trop élevée.

◆ Le filtre à air peut être bouché ; voir page 12 ou 13 pour nettoyer le filtre.

◆ Vérifier qu’il n’y a pas d’obstacle devant l’unité extérieure.

◆ Vérifier que la température souhaitée a été réglée correctement.

◆ Augmenter la vitesse de ventilation.

Memo

FRANÇAIS

F-15

ELECTRONICS

Contact SAMSUNG WORLD WIDE

If you have any comments or questions regarding Samsung products, contact the SAMSUNG
customer care center.

Country

BELGIUM
CZECH REPUBLIC
DENMARK
FINLAND
FRANCE
GERMANY
HUNGARY
ITALIA
LUXEMBURG

NETHERLANDS
NORWAY
POLAND
PORTUGAL
SLOVAKIA
SPA IN
SWEDEN
U.K
RUSSIA
UKRAINE

Customer Care Center

02 201 2418
844 000 844
38 322 887
09 693 79 554
08 25 08 65 65 ( 0,15/min)
01805 - 121213 ( 0,12/min)
06 40 985 985
199 153 153
02 261 03 710

0900 20 200 88 ( 0.10/min)
231 627 22
0 801 801 881
80 8 200 128
0850 123 989
902 10 11 30
08 585 367 87
0870 242 0303
8-800-200-0400
8-800-502-0000

Web Site

www.samsung.com/be
www.samsung.com/cz
www.samsung.com/dk
www.samsung.com/fi
www.samsung.com/fr
www.samsung.de
www.samsung.com/hu
www.samsung.com/it
www.samsung.lu

www.samsung.com/nl
www.samsung.com/no
www.samsung.com/pl
www.samsung.com/pt
www.samsung.com/sk
www.samsung.com/es
www.samsung.com/se
www.samsung.com/uk
www.samsung.com.ru
www.samsung.com/ur
