ENGLISH

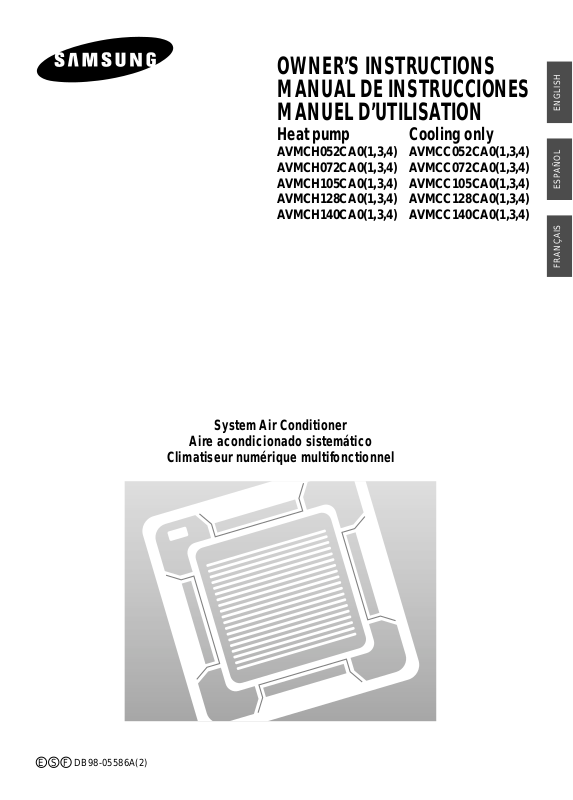

OWNER’S INSTRUCTIONS
MANUAL DE INSTRUCCIONES
MANUEL D’UTILISATION

ESPAÑOL

FRANÇAIS

System Air Conditioner

Aire acondicionado sistemático

Climatiseur numérique multifonctionnel

E S F DB98-05586A(2)

A VMCH052CA0(1,3,4)
A VMCH072CA0(1,3,4)
A VMCH105CA0(1,3,4)
A VMCH128CA0(1,3,4)
A VMCH140CA0(1,3,4)

Heat pump

A VMCC052CA0(1,3,4)
A VMCC072CA0(1,3,4)
A VMCC105CA0(1,3,4)
A VMCC128CA0(1,3,4)
A VMCC140CA0(1,3,4)

Cooling only

F-2

Consignes de Sécurité

Les précautions de sécurité suivantes doivent être prises lors de l’utilisation du climatiseur.

◆ Les utilisateurs ne doivent pas essayer de réparer l’appareil par
eux-mêmes. Ils sont invités à contacter immédiatement un centre de
service agréé ou le magasin où a été effectué l’achat du produit.

◆ Ne renversez jamais un quelconque liquide sur l’appareil.
Si c’est le cas, débranchez ou mettez hors tension l’appareil et
contactez un centre de service agréé.

◆ N’introduisez jamais rien à l’intérieur des pales afin d’éviter
l’endommagement du ventilateur interne ou une blessure personnelle.
Gardez les enfants loin de l’appareil.

◆ Ne placez aucun objet en face de l’appareil.

◆ Ne vaporisez aucun liquide sur l’appareil. Si c’est le cas, éteignez

l’interrupteur de l’appareil et contactez un spécialiste d’installation.

◆ Assurez-vous que l’appareil est ventilé correctement et en
permanence. Ne placez pas de vêtement ou d’autre objet sur l’appareil.

◆ En cas de non utilisation prolongée de la télécommande, retirez les
batteries (si applicable).

◆ Lors de l’utilisation de la télécommande, la distance avec le climatiseur
ne doit pas dépasser 7 métres.

A TTENTION

P

ENDANT LE

FONCTIONNEMENT

◆ Ne stockez ni ne transportez jamais le climatiseur renversé ou placé
latéralement afin d’éviter l’endommagement du compresseur.

◆ Cet appareil n’est pas conçu pour être utilisé par les enfants ou par les
personnes infirmes sans surveillance : les enfants doivent être
surveillés pour qu’ils ne jouent pas avec l’appareil.

◆ Le courant maximum est mesuré selon le standard IEC pour la sécurité
et le courant est mesuré selon le standard ISO pour l’efficacité
d’énergie.

DIVERS

◆ Avant de jeter le dispositif, il est nécessaire de retirer les batteries pour
le recyclage.

◆ En cas de nécessité d’élimination de l’appareil, contactez votre
revendeur. Si les tubes ne sont pas correctement retirés, le réfrigérant
peut s’échapper et provoquer une blessure personnelle par contact
avec la peau. L’échappement du réfrigérant dans l’atmosphère est
aussi dangereux car il peut faire du dégât sur l’environnement.

◆ Veuillez recycler le matériel d’emballage de ce produit ou éliminez-le en
respectant l’environnement.

É

LIMINATION DE

L

’

APPAREIL

Risque de choc électrique. • Pouvant provoquer une blessure
personnelle voir mortelle. • Débranchez tous les cordons
d’alimentation avant d’effecteur l’entretien, l’installation ou le
nettoyage. • Ces procédures doivent être effectuées uniquement
par le fabricant, par son centre de service ou par une personne
qualifiée afin d’éviter tout risque.

Sommaire

◆

C

OMMENT PRÉPARER VOTRE CLIMATISEUR

■ Consignes de Sécurité . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2

■ Description des Unités . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

■ Télécommande sans Fil - Boutons et Affichage . . . . . . . . . . . . 6

■ Télécommande Câblée - Boutons et Affichage . . . . . . . . . . . . . 7

■ Contrôleur Centralisé . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

◆

C

ONSEILS D’UTILISATION

■ Conseils d’Utilisation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

■ Température et Humidité de Fonctionnement . . . . . . . . . . . . . 10

■ Nettoyer le Climatiseur . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

■ Comment Installer le Bio-Pure Filter (optionnel) . . . . . . . . . . . 12

■ Problèmes et Solutions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

◆

S

PÉCIFICATIONSTECHNIQUES

F-3

FRANÇAIS

Description des Unités

F-4

Les unités peuvent différer selon le modèle.

Unité intérieure

TYPE A

Entrée d’air
Filtre à air(situé sous la grille)

Lames de flux d’air(sortie)

Voyant de la minuterie

Capteur de la

télécommande

Bouton Marche/Arrêt
Voyant Marche/Arrêt

Indicateur du vantilateur-aérateur
Voyant dégivrage

Voyant filtre

Unité intérieure

TYPE B

Lames de flux d’air(sortie)

Entrée d’air

Filtre à air(situé sous la grille)

Voyant de la minuterie

Capteur de la télécommande

Bouton Marche/Arrêt

Voyant Marche/Arrêt

Indicateur du
vantilateur-aérateur

Voyant dégivrage

Voyant filtre

Sortie d’air
Vanne de connexion

TYPE A

Unité extérieure

Sortie d’air

Vanne de connexion

TYPE B

Unité extérieure

Sortie d’air

Vanne de connexion

TYPE C

Unité extérieure

Sortie d’air

Vanne de connexion

TYPE D

Unité extérieure

Sortie d’air

Vanne de connexion

TYPE E

Unité extérieure

F-5

FRANÇAIS

Si l’échangeur de la chaleur dans l’unité extérieure devient poussiéreux, l’éfficacité de refroidissement pourrait diminuer.
Nettoyer donc l’echangeur à l’eau quand il devient sale. Toutefois, faites attention quand vous nettoyez la surface de
l’appareil, car il est très tranchant.

NNNNoooottttee

ee

Télécommande sans Fil - Boutons et Affichage

- Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.

- Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.

NNNNoooottttee

ee

Mode de fonctionnement

Bouton de sélection du
mode de fonctionnement

Bouton de remise en état
du filtre

Bouton de réglage de
l’orientation du flux d’air

Bouton de la minuterie de
mise en marche
Bouton de la minuterie d’arrêt

Bouton de Réglage/Annulation
de la minuterie de mise en
Marche/Arrêt

Bouton de réglage de la
vitesse de ventilation

Boutons de réglage de la
température

Réglage de la

température

Vitesse de ventilation

Orientation du flux d’air

Réglage de la minuterie

de mise en marche

Réglage de la

minuterie d’arrêt

Voyant de décharge

des piles

F-6

La télécommande sans fil est un accessoire optionnel.
Pour utiliser la télécommande sans fil, voir un manuel approprié.

F-7

FRANÇAIS

Télécommande Câblée - Boutons et Affichage

La télécommande câblée est un accessoire optionnel et elle est installée au mur.
Pour utiliser la télécommande câblée, voir un manuel approprié.

- Ne pas appuyer sur le bouton TEST. Il est reservé à l’installateur.

- Après avoir nettoyé le filtre à air, appuyer sur le bouton de remise en état du filtre.
Le télécommande câblée s’allume voyant FILTER SIGN lorsqu’il est temps de
nettoyer le filtre à air; voir page 11.

- Le mode de réchauffement( ) n’est pas sélectionné dans les modèles de
refroidissement unique.

NNNNoooottttee

ee

Erreur de communication

Réglage de la minuterie de mise en marche

Réglage de la minuterie d’arrêt

Indicateur test

Bouton de la minuterie

de mise en marche

Bouton de la

minuterie d’arrêt

Bouton test

Bouton de remise
en état du filtre

Botón de selección de modo

Boutons de réglage

de la température

Contrôle centralisé

(Fonctionne avec le contrôleur centralisé)

Indicateur dégivrage

(Auf les Modèles de refroidissement unique)

Réglage de la température
Vitesse de ventilation

Orientation du flux d’air
Voyant filtre

Bouton de Réglage/Annulation
de laminuterie de mise en
Marche/Arrêt

Bouton de réglage de la
vitesse de ventilation

Bonton de réglage de
l’orientation du flux d’air

Voyant Marche/Arrêt

Mode de fonctionnement

Contrôleur Centralisé

Le contrôleur centralisé est un accessoire optionnel et il est installé au mur.
Pour utiliser le contrôleur centralisé, voir un manuel approprié.

F-8

Voyant de fonctionnement

Bouton de marche

Bouton d’arrêt

Index

Le voyant de fonctionnement s’allume lorsqu’au moins un des climatiseurs
reliés au contrôleur centralisé fonctionne.

NNNNoooottttee

ee

Boutons Marche/Arrêt

Voyants Marche/Arrêt

Conseils d’Utilisation

F-9

FRANÇAIS

Voici quelques conseils à suivre lors de l’utilisation du climatiseur.

Aspect Conseil

La pompe à chaleur du climatiseur absorbe la chaleur de l’air
extérieur pour l’amener à l’intérieur. Si la température
extérieure chaute, la capacité à chauffer du climatiseur
diminuera églaement. Si la pièce n’est pas encore assez
chaude, il est recommandé d’utiliser un appareil de
chauffage supplémentaire.

Chauffage

Lorsque la température extérieure est faible et le taux
d’humidité élevé, du givre peut se former sur l’unité extérieur
en mode HEAT.

Si c’est le cas:

◆ Le climatiseur ne chauffe plus.

◆ Le mode de dégivrage se déclenchera automatiquement

pour une durée d’environ sept minutes.

Aucune intervention de votre part n’est nécessaire ; au bout
d’environ sept minutes, le climatiseur se remet en marche
normalement.

Givre

Si les températures intérieure et extérieure sont élevées
et si le climatiseur fonctionne en mode HEAT, le ventilateur
de l’unité extérieure et le compresseur peuvent s’arrêter
momentanément.
Ceci est normal ; attendre simplement jusqu’à ce que le
climatiseur se remette en marche.

Températures
iintérieure et
extérieure
élevées

En cas de panne de courant pendant le fonctionnement du
climatiseur, ce dernier se met hors tension. Lorsque le courant
est rétabli, le climatiseur se remet en marche dans le dernier
mode de fonctionnement utilisé.

Coupure de
courant

Température et Humidité de Fonctionnement

F-10

Vous pouvez utiliser le climatiseur dans les fourchettes de température et
d’humidité suivantes.

Si vous utilisez le climatiseur à...

Alors...

Le dispositif de protection contre la
surchauffe est susceptible de se
déclencher, arrêtant le climatiseur.

Une température élevée

Un dysfonctionnement, une fuite d’eau
par exemple, peut s’opérer si
l’échangeur de chaleur gèle.

Une température faile

Des gouttes de condensation peuvent
se former sur l’enveloppe de l’unité
en cas d’utilisation prolongée.

Un taux d’humidité élevé

Mode

Température extérieure Température intérieure Humidité intérieure

Chauffage

Refroidissement

Séchage

5°F

à

75°F

environ

23°F à109°F

environ

23°F à109°F

environ

81°F maximum

70°F etl 90°F environ

70°F à 90°F environ

-

80%

maximum

-

❇ La température standardisée pour le chauffage est de 45°F. Si la

température extérieure descend en dessous de 32°F, la capacité de
chauffage peut diminuer en fonction de la température réglée.

Si l’opération refroidissante est utilisée à plus de 90°F(température

intérieure), alors il n’est pas refroidi avec la capacité complète.

Nettoyer le Climatiseur

F-11

FRANÇAIS

Afin de profiter au maximum du climatiseur, il est important de le
nettoyer régulièrement pour enlever la poussière accumulée dans le
filtre à air.

Avant de nettoyer le climatiseur, le mettre hors tension en le
débranchant au niveau de la prise secteur.

Ouvrir la grille frontale en tirant sur les taquets de l’unité.

1

Retirer la grille frontale.
2-1 Retirer les attaches de sûreté.
2-2 Ouvrir la grille frontale à environ 45° et la tirer vers l’avant.

2

Sortir le filtre à air.

3

Dépoussiérer le filtre à air à l’aide d’un aspirateur ou d’une brosse. Si la
couche de pousssière est très importante, plonger le filtre à air dans un
détergent liquide chaud, puis le secouer verticalement.

4

Sécher le filtre à air.

5

Insérer le filtre dans la grille frontale.

6

Nettoyer l’unité à l’aide d’un aspirateur ou d’une brosse environ une fois
par mois.

7

Remonter la grille frontale es les attaches de sûreté.

8

IMPORTANT

Faire preuve de prudence lors du démontage de la
grille frontale et vérifier que les attaches de sûreté ont
été bien installées. La grille frontale pourrait tomber
subitement et donc vous blesser.

IMPORTANT

Après avoir remonté le climatiseur, appuyer sur le bouton
FILTER RESET.

NNNNoooottttee

ee

Télécommande câblée Télécommande sans fil

Attache de
sûreté

Après avoir installé le “Bio-Pure Filter”, s’assurer de ne pas
verser de liquide sur le filtre.

NNNNoooottttee

ee

Vous pouvez utiliser les 4 points de l’unité intérieure lors de
l’installation de la grille frontale et des attaches de sûreté.

NNNNoooottttee

ee

Comment Installer le Bio-Pure Filter (optionnel)

F-12

Ouvrir la grille frontale en tirant sur les taquets de l’unité.

2

Retirer la grille frontale.
3-1 Retirer les attaches de sûreté.
3-2 Ouvrir la grille frontale à environ 45° et la tirer vers l’avant.

3

Sortir le filtre à air.

4

Placer le Bio-Pure Filter au centre du filtre à air.

5

Fixer le Bio-Pure Filter à l’aide de quatre vis.

6

Remonter le filtre, la grille frontale et les attaches de sûreté.

7

Ne retirer l’emballage du filtre que si vous souhaitez l’utiliser.

NNNNoooottttee

ee

Un “Bio-Pure Filter” peut être monté sur le climatiseur afin de mieux retenir
les poussières. Bien que cela dépende de l’utilisation du climatiseur, le filtre
doit être généralement changé tous les trois mois.

Retirer l’emballage en vinyle du filtre.

1

Problèmes et Solutions

F-13

FRANÇAIS

En cas de problème, commencer d’abord par effectuer les vérifications suivantes.
Elles vous éviteront peut-être de faire appel inutilement au service après-vente.

Explication/Solution

◆ Vérifier si le disjoncteur du climatiseur a bien été déclenché.

Problème

Le climatiseur nefonctionne
pas du tout

◆ Vérifier qu’il n’y a pas d’obstacle entre vous et l’unité.

◆ Vérifier l’état des piles de la télécommande sans fil.

◆ Vérifier que vous n’êtes pas trop loin de l’unité

(sept mètres maximum).

◆ Vérifier que la télécommande est orientée vers le capteur de la
télécommande de l’unité intérieure.

◆ Vérifier l’état des piles de la télécommande.

◆ S’il y a une lumière forte autour de condtionneur d’air, un trois

longueur d’ondes ou signe au néon par exemple, l’appareil ne peut
pas être operé par le télécommander. Dans ce cas là, employez le
télécommander près du capteur.

◆ Vérifier le mode de fonctionnement que vous avez sélectionné.

◆ La température de la pièce peut être trop basse ou trop élevée.

◆ Le filtre à air peut être bouché ; voir page 11 pour nettoyer le filtre.

◆ Vérifier qu’il n’y a pas d’obstacle devant l’unité extérieure.

Le climatiseur ne répond
pas à la télécommande

Télécommande sans fil

Télécommande sans fil

Vous n’entendez pas de
bip lorsque vous appuyez
sur le bouton (ON/OFF)
de la télécommande

Le climatiseur ne réfroidit
pas et ne chauffe pas

◆

s’affiche sur la télécommande câblée. Dans ce cas, arrêter le

climatiseur et contacter le service après-vente.

Télécommande câblée

Le climatiseur ne répond pas
à la télécommande

◆ Dans le cas où plusieurs climatiseurs sont regroupés, les climatiseurs
connectés à la télécommande câblée se mettent en marche/s’arrêtent
dans l’ordre. Cela peut prendre un certain temps(jusqu’à 32 secondes).

Télécommande câblée

Lorsque vous mettez en
marche/arrêtez le
climatiseur, il ne se met
pas en marche/ne s’arrête
pas immédiatement.

◆ Vérifier que la température souhaitée a été réglée correctement.

◆ Augmenter la vitesse de ventilation

La température souhaitée
n’est jamais atteinte et le
climatiseur s’arrête
fréquemment

Spécifications Techniques

F-14

Alimentation

Modèle

1Ø, 208-230V~, 60Hz

AVMCH052CA0(1,3,4)
AVMCH072CA0(1,3,4)
AVMCH105CA0(1,3,4)
AVMCH128CA0(1,3,4)
AVMCH140CA0(1,3,4)

AVMCC052CA0(1,3,4)
AVMCC072CA0(1,3,4)
AVMCC105CA0(1,3,4)
AVMCC128CA0(1,3,4)
AVMCC140CA0(1,3,4)

Memo

F-15

FRANÇAIS

ELECTRONICS

THIS AIR CONDITIONER IS MANUFACTURED BY:

ESTE AIRE ACONDICIONADO HA SIDO FABRICADO POR:

CE CLIMATISEUR EST FABRIQUE PAR:
