Samsung ASM-1420, ASM-2000 User Manual [ko]
ASM-1420(실내기)
ASM-2000(실외기)
본 제품은 대한민국에서만 사용하도록 만들어져 있으며, 해외에서는 품질을 보증하지 않습니다.
(FOR KOREA UNIT STANDARD ONLY)
DB68-01031A(7)
설치실명제란?
당사에서 인정한 설치자격증이 있는 설치기사가
설치 후 설치확인카드에 인적사항을 기재하도록
하는 제도입니다. 설치 후 반드시 기재사항을
확인하여 주세요.
1
차목
우리 가족의 시원한 여름을 위한
삼성 에어컨!
우리 가족의 시원한 여름을 위한
삼성 에어컨!
준비편
각부의 이름
·실내기
·실외기
·리모컨
·건전지 끼우기
현재시각설정
3
4
5
7
8
기본기능 사용편
자동운전을 하고 싶어요
원하는 온도로 냉방하고 싶어요
습기를 효율적으로 없애고 싶어요
환기만 하고 싶어요
설치실명제란?
당사에서 인정한 설치자격증이 있는 설치기사가 설치 후
설치실명제 라벨에 인적사항을 기재하도록 하는 제도입니다.
설치 후 반드시 기재사항을 확인하여 주세요.
확인해 주세요.
자동운전 10
냉방운전
11
송풍운전 13
제습운전 12
2
손질 및 확인편편리기능 사용편

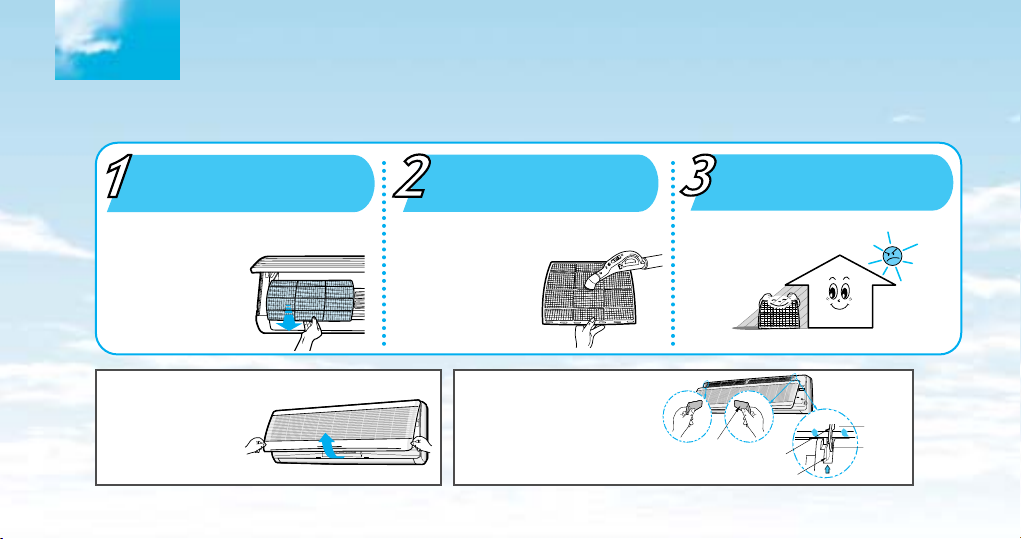

먼지거름필터 청소방법
보관방법
에너지 절약안내
문의하기전
안전을 위한 주의사항
폐 전자제품 처리안내
제품규격

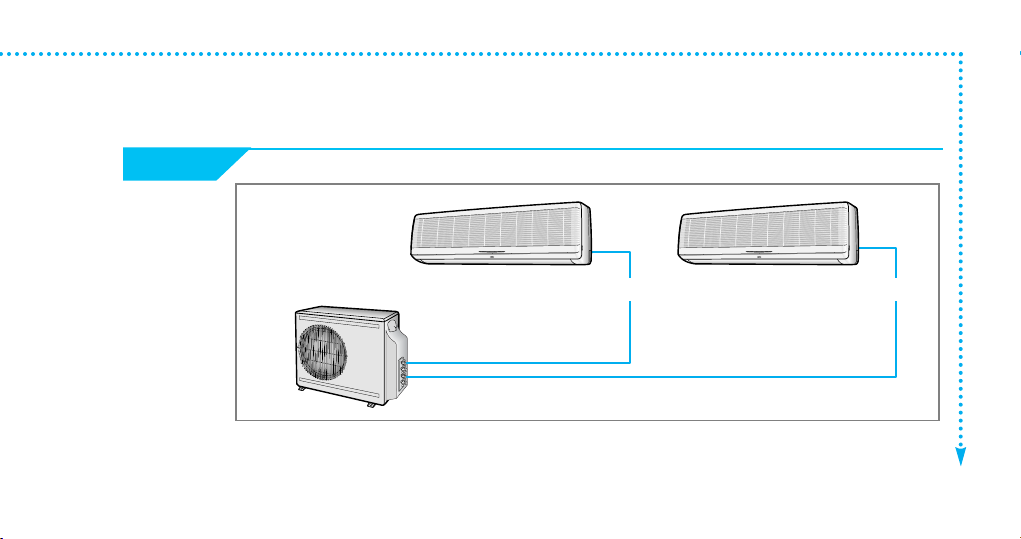

조합별 능력표기
22
23
24
25
29
31
32
33
설치 및 기타편
설치장소 선정하기

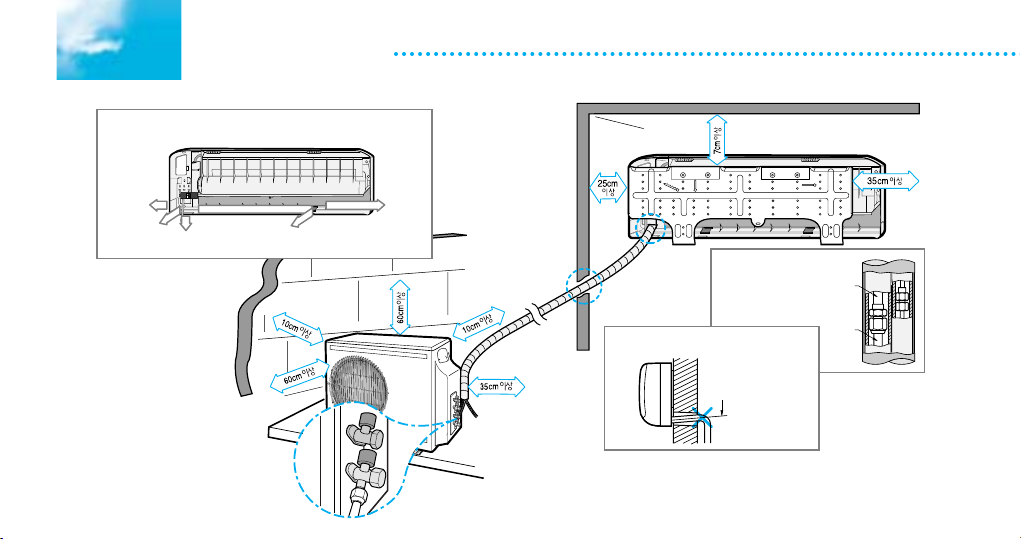

실내·외기 설치도

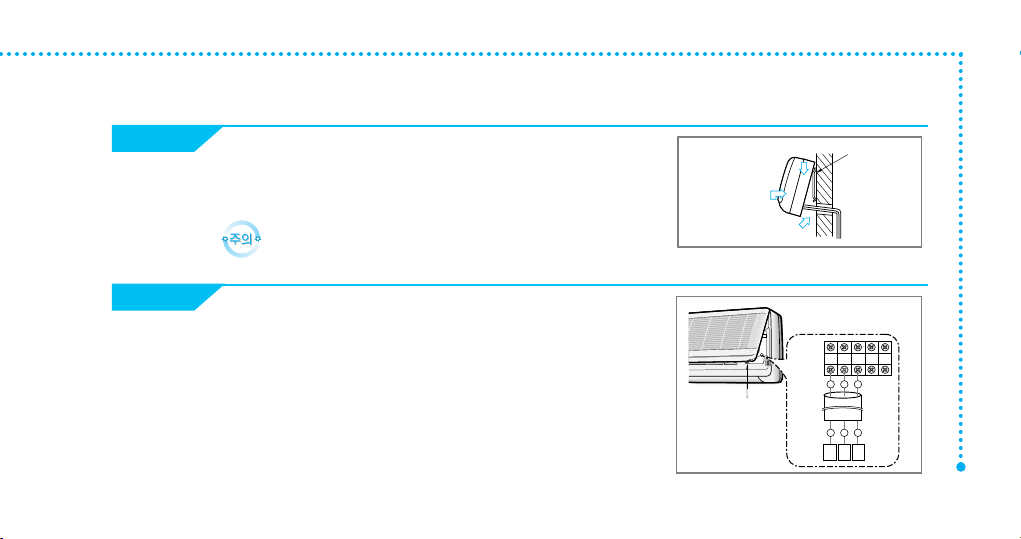

실내기 설치하기
실외기 설치하기
제품보증서
35
37
39
43
너무너무 더워요
부드러운 바람으로 운전하고 싶어요
꺼지는 예약을 쉽게 하고 싶어요
저절로 켜지게 하고 싶어요
저절로 꺼지게 하고 싶어요

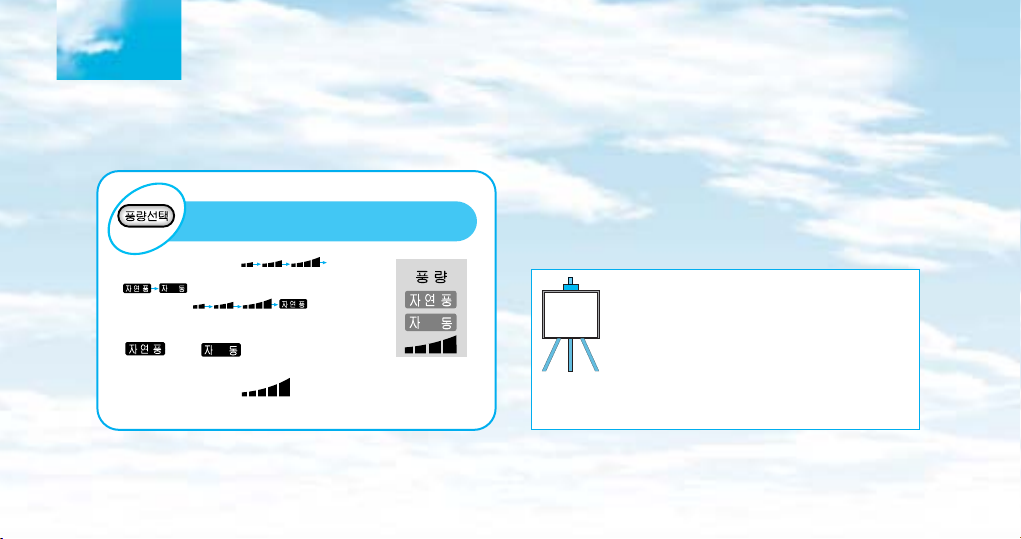

바람의 세기를 조절하고 싶어요

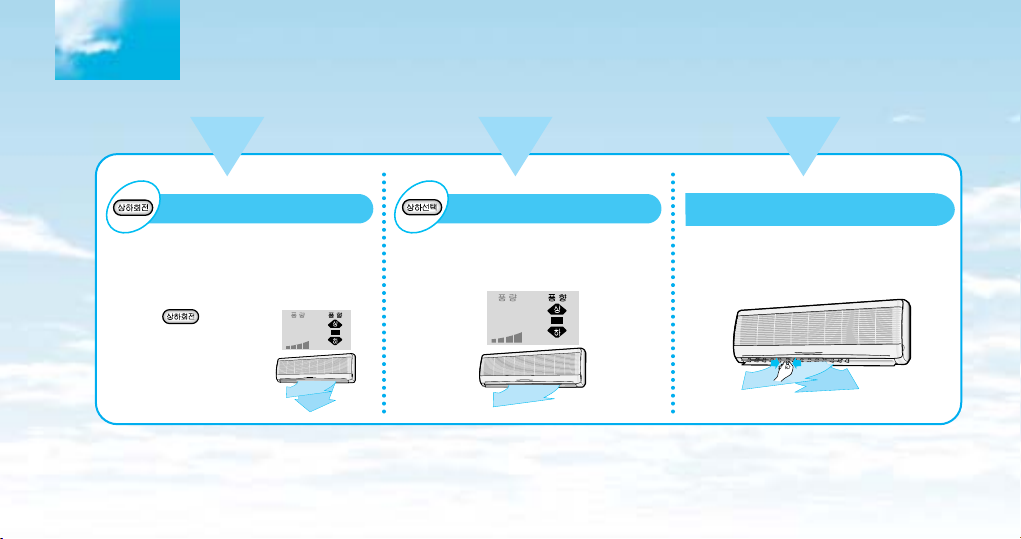

바람의 방향을 조절하고 싶어요
리모컨 없이 에어컨을 작동하고 싶어요
바람의 세기조절
19
바람의 방향조절
20
마일드운전 15
시작예약 17
터보운전 14
간편예약 16
종료예약 18
실내기로 운전
21
구입 후 부속품 확인하기
!
●리모컨
●리모컨용 건전지
●리모컨 고정장치
3
각부의 이름
흡입구
자동운전스위치
리모컨 없이 자동운전으로
동작시킬 수 있습니다.
앞면그릴을 열려면
실내기 양쪽 아래의
홈 부분을 잡고 여세요.
풍향상하/좌우조절판
바람의 방향을 조절할 수 있습니다.
그릴홈
앞면그릴을 열 때 사용하세요.
리모컨 수신부 및 표시등
운전표시등
(녹색)
처음 전원이 들어오면 녹색
표시등이 3분간 깜빡거리고,
운전중에는 계속 켜져 있습니다.
예약표시등 (노란색)
예약운전시 노란색
표시등이 켜집니다.
송풍표시등 (녹색)
송풍운전시 녹색
표시등이 켜집니다.
터보표시등 (빨간색)
터보운전시 빨간색
표시등이 켜집니다.
실내기
4
실외기
전기부품상자
공기배출구
(뒷면은 공기흡입구)
배관연결부

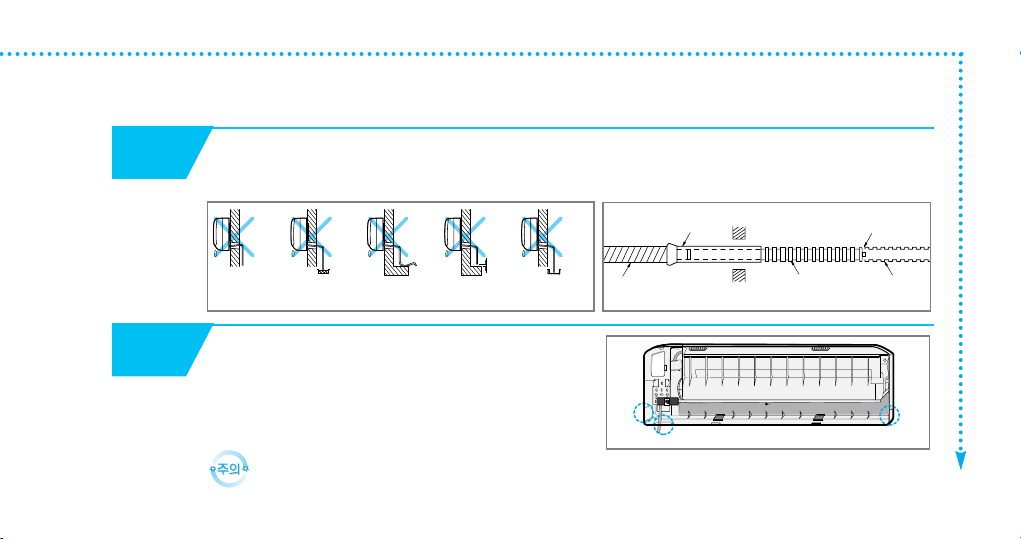

실외기는 건물 외벽 등 불안정한
장소에 매달아 설치하지 마세요.
●실외기가 떨어져 사람이 다치거나
`재산상의 피해가 발생할 수 있습니다.
실외기는 내구성이 뛰어나므로
보호덮개가 필요없습니다.
●본 제품에는 실외기 보호덮개가
`포함되어 있지 않습니다.
겨울철에 설치 후 시운전할 경우
●겨울철(실외온도:15℃이하)에는 고장의
`우려가 있으므로 운전시키지 마세요.
●실외기의 열교환기에 먼지가 쌓이면
`냉방효과가 떨어질 수 있으므로 물을
`뿌려가며 먼지를 제거해 주세요.
`표면이 날카로우므로 주의하세요.
알아두기
5
각부의 이름
운전표시부
마일드버튼
간편예약버튼
리모컨 이렇게 보관하면 편리해요.
리모컨 고정장치를
사용하기 편한 위치의
벽면에 부착한 후,
리모컨을 끼워 보관
하면 편리합니다.
C
C
리모컨(닫힌상태)
운전/정지버튼
터보버튼
뚜껑을 열려면
그림과 같이
열어 주세요.
6
C
운전선택버튼
시각조절버튼
예약설정/취소버튼
풍량선택버튼
풍향상하선택/회전버튼
시작/종료예약버튼
온도조절버튼
리모컨(열린상태)
●리모컨은 실내기의 리모컨 수신부를
`향해 주세요.
●삼파장 형광등이나 네온사인 등과 같은 강한
`빛이 발생되는 곳에서는 에어컨 작동이 안될
`수도 있습니다. 이 때는 리모컨을 실내기의
`리모컨 수신부 가까이에서 조작해 보세요.
●기능 선택시‘띠리리링~’또는‘띵~’등의
`소리가 나야 선택이 된 것입니다.
●리모컨에 물기가 닿지 않도록 주의하세요.
●리모컨으로 다른 전자제품이 작동될 때는
`서비스센터에 문의하여 주세요.
●리모컨을 오랫동안 사용하지 않을 경우,
`건전지를 빼내어 건전지 소모를 막아 주세요.
리모컨 사용시
7
각부의 이름
TEST
ACL
11
덮개 열기
● 부분을 살짝 누르면서
`밀어 주세요.
22
건전지 넣고 덮개 닫기
●, 극을 확인하여 정확히 넣으세요.
리모컨이 정상적인 작동을 하지
않을 경우 누르면 현재시각 및
입력시킨 모든 기능이 지워지면서
건전지를 처음 넣은 상태가
됩니다. 이러한 경우 다시
입력시키세요.
원위치버튼
현재시각을 맞출 때
이 버튼을 누르세요.
시각설정버튼
에어컨 설치직후 테스트시
사용하는 버튼이므로
사용자께서는
누르지 마세요.
테스트버튼
건전지 끼우기
건전지는 언제 교체하나요?
리모컨 표시부에 표시가
나타나면 건전지 교체시기를
알려 주는 것이므로 새 것으로
교환해 주세요.
8
현재시각설정
리모컨에 건전지를 넣으면 현재시각이 오전 12:00로 맞춰집니다.
뒷면 덮개를 열고 뾰족한 것으로
을 누르세요.
`을 눌러 현재시각을 맞춘 후
을 한번 더 누르세요.
●버튼을 누를 때마다 1분씩 바뀌며, 계속 누르고 있으면
`10분씩 자동으로 바뀝니다.
●현재시각의 깜빡임이 멈추고 시간이 가기 시작합니다.
`예)현재시각을 오전 10시 30분으로 맞출 경우
●현재시각이 깜빡입니다.
TEST
ACL
알아두기
● 을 누른 후 10초 동안 시각조절을 하지 않거나 다른 버튼을 누를 경우
`이전의 상태로 돌아갑니다. 이때는 을 다시 누른 후 조절하세요.
시각설정버튼
사용방법
에어컨을 운전할 수 있는 조건
온도, 습도 조건을 벗어나서 운전할 경우 보호장치가 작동하여
운전이 안될 경우가 있습니다.
약 21℃이상 32℃이하
약 21℃이상 43℃이하
-
상대습도 80%이상의 장소에서
장시간 사용시 에어컨에 이슬이
맺힐 경우가 있습니다.
냉방운전 제습운전
구분
실내온도
실내습도
실외온도

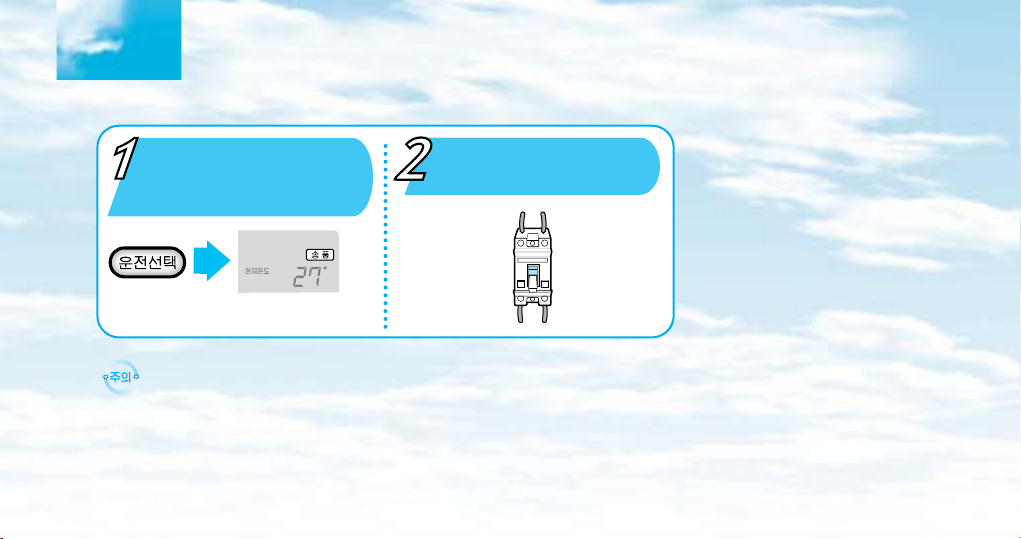

사용 전에 확인하세요
2.별도로 설치된 보조전원
스위치를 켜 주세요.
●보조전원스위치는 과전류로 생기는
`누전을 막기 위한 장치로 실내기
`주변에 따로 설치해야 편리합니다.
`설치시 위치를 확인해 두시고
`청소시에나 장기간 운전하지 않을
`경우에는 꺼 주세요.
※건물내의 분전함에‘과전류
`차단장치 (NFB, ELB)’가
`설치되어 있는 경우 별도의
`보조전원스위치를 반드시
`설치할 필요는 없습니다.
●보조전원스위치는 제품에
`포함되어 있지 않으므로
`따로 구입해 설치하세요.
1. 실외기 근처에 장애물이
`있지 않나요?
ON
9
10
자동운전
실내온도에 맞게 에어컨이 스스로 알아서 온도와 바람의 세기를 조절해 줍니다.
누른 후
끌때
눌러 `` `선택
●버튼을 누를 때마다
이 반복 선택됩니다.
●‘띠리리링’소리와 함께 이전에 선택했던
`운전이 표시됩니다.
를 한번 더 누르세요.
●표준온도보다 ±1℃~
2℃까지 높이거나
`낮춰 조절할 수 있습니다.
●표준온도란 실내 온도에 따라 에어컨이
`스스로 조절하는 온도를 말합니다.
표준 온도를 조절하려면
를 누르세요.
바람의 방향을 조절하려면
●온도와 바람의 세기는 스스로 알아서
`조절되므로 따로 조절할 필요가 없습니다.
20 쪽
▼▼
표준온도 -1℃ -2℃+2℃
추울 때 더울 때
+1℃
알아두기
●
에어컨을 켜면 바람만 나오다가
`3분이 지나면 본체조절부표시등에
`불이 켜지면서 찬바람이 나옵니다.
`
에어컨 보호를 위한 준비운전으로
`고장이 아닙니다.
C
11
냉방운전
냉방 온도와 바람의 세기, 방향을 원하는대로 조절할 수 있습니다.
19~20 쪽
바람의 세기, 방향을 조절하려면
●온도와 바람의 세기는 한번 조절해 두면
`다음 냉방운전시에도 현재 조절된 상태로
`운전됩니다.
▼▼
누른 후
눌러 ``` `선택
●18℃~30℃사이에서 온도를
`조절할 수 있습니다.
●버튼을 누를 때마다 1℃씩
`증가/감소합니다.
●`설정이 끝나면 자동으로
`현재온도가 표시됩니다.
`예)희망온도를 22℃로 맞추고 싶을 때
●버튼을 누를 때마다
이 반복 선택됩니다.
C
C
C
눌러 온도조절
끌때
를 한번 더 누르세요.
●‘띠리리링’소리와 함께 이전에 선택했던
`운전이 표시됩니다.
희망온도란?
●사용자가 원하는 온도를 말하며, 현재온도보다 낮아야 냉방이 됩니다.
●운전중 현재온도가 희망온도보다 낮아지면 자동으로 냉방운전이
`멈췄다가, 희망온도보다 높아지면 다시 운전됩니다.
알아두기
12
제습운전
장마철이나 습도가 높은 날 사용하면 습기를 제거하여 쾌적함을 느낄 수 있습니다.
▼▼
●버튼을 누를 때마다
이 반복 선택됩니다.
●18℃~30℃사이에서 온도를
`조절할 수 있습니다.
●버튼을 누를 때마다 1℃씩
`증가/감소합니다.
●설정이 끝나면 자동으로
`현재온도가 표시됩니다.
`예)희망온도를 22℃로 맞추고 싶을 때
C
바람의 방향을 조절하려면
●바람의 세기는 스스로 알아서 조절되므로
`따로 조절할 필요가 없습니다.
누른 후
눌러 ````선택
20쪽
●‘띠리리링’소리와 함께 이전에 선택했던
`운전이 표시됩니다.
끌때
를 한번 더 누르세요.
C
C
눌러 온도조절
13
송풍운전
실내공기가 너무 탁할 때 선택하세요. 온도차이가 없는 바람만 내보내므로 실내공기를 환기시켜 주며 선풍기와 같은 기능을 합니다.
누른 후
눌러 ` `선택
●버튼을 누를 때마다
`이
`반복 선택됩니다.
●‘띠리리링’소리와 함께 이전에 선택했던
`운전이 표시됩니다.
바람의 세기, 방향을 조절하려면
●온도차이가 없는 바람으로 온도조절이
`필요가 없습니다.
▼▼
19~20 쪽
끌때
를 한번 더 누르세요.
●송풍운전시 바람의 세기는
만
`반복 선택됩니다.
●겨울철 등 에어컨을 오랫동안
`사용하지 않을 때는 송풍운전으로
`내부를 건조시킨 후 보관하면
`좋습니다.
●송풍운전시 실외기는 작동하지
`않습니다.
알아두기
미풍 약풍 강풍
C
14
터보운전
너무 더울 때나 갑자기 손님이 오셨을 때 선택하면 30분간 차갑고 강한 바람으로 빨리 시원하게 한 후 이전의 운전상태로 돌아갑니다.
▼▼
●제습, 송풍운전 중에는 터보운전이
`선택되지 않습니다.
냉방선택시
C
바람의 방향을 조절하려면
●온도와 바람의 세기는 스스로 알아서
`조절되므로 따로 조절할 필요가 없습니다.
누른 후
눌러 중`선택
20쪽
●‘띠리리링’소리와 함께 이전에 선택했던
`운전이 표시됩니다.
취소하려면
를 한번 더 누르세요.
●
이전에 선택했던 운전으로 바뀝니다.
C
누름
15
마일드운전
잠자리에 들 때나 노약자가 계실 때 선택하면 부드러운 바람으로 3시간 동안 운전한 후 자동으로 꺼집니다.
▼▼
●제습, 송풍운전 중에는 마일드운전이
`선택되지 않습니다.
C
바람의 방향을 조절하려면
●온도와 바람의 세기는 스스로 알아서
`조절되므로 따로 조절할 필요가 없습니다.
누른 후
눌러
20쪽
●‘띠리리링’소리와 함께 이전에 선택했던
`운전이 표시됩니다.
취소하려면
를 한번 더 누르세요.
●
이전에 선택했던 운전으로 바뀝니다.
C
누름
중`선택
냉방선택시
16
간편예약
버튼 하나로 꺼지는 시각을 간편하게 예약할 수 있어 누구나 쉽게 사용할 수 있습니다.
눌러 원하는 시간 선택
●버튼을 누를 때마다 ` →`30분`→`1시간`→`2시간`→`3시간`→`5시간이
`반복 선택됩니다.
●운전표시부에‘간편예약’표시가 나타나고, 남은 시간이 표시됩니다.
`예)2시간 후 꺼지게 할 경우
에어컨 운전중일 때
계속 눌러 이 나타나도록 하세요.
●간편예약이 취소되고 에어컨은 계속 운전됩니다.
취소
17
시작예약
원하는 시각에 자동으로 켜지게 할 수 있습니다. 먼저 현재시각이 맞춰져 있는지 확인하세요.(8쪽 참조)
누른 후
눌러 켜지는시각 선택
●운전표시부에‘현재시각’, ‘시작’, ‘예약’
`표시가 나타나며, 실내기의 예약표시등
(노란색)이 켜지고 에어컨은 계속
`운전됩니다.
●버튼을 누를 때마다 10분씩 바뀌며,
`계속 누르고 있으면 1시간씩 바뀝니다.
`예)오전 10시에 켜지게 할 경우
●‘시작’표시가 깜빡이며 먼저 맞춰졌던
`시각이 표시됩니다.
●정지상태에서는 예약을 할 수 없으므로
``를 눌러 켠 후 예약하세요.
누름
취소하려면
을누른후
를 누르세요.
에어컨 운전중일 때
●시작예약 시간까지 계속 운전할 필요가 없는 경우
를 눌러 꺼 주세요. 예약시각이 되면
`자동으로 켜지며, 이전의 운전상태로 운전됩니다.
알아두기
