Samsung ARN-P4A User Manual
하우젠 벽걸이형 에어컨
안전을 위한 주의사항은 사용자의 안전을 지키고,
재산상의 손해 등을 막기 위한 내용입니다.
반드시 읽고 올바르게 사용해 주세요.
DB98-30167A(4)
Split Type
AR-P4/P6/P8 시리즈
1
이란?
집을 뜻하는 독일어 ‘HAUS’와 중심을 뜻하는 ‘ZENTRUM’의 합성어로
‘생활의 중심’이란 의미입니다.
제품의
고품격 인테리어 디자인
고급스럽고 세련된 디자인으로 실내 분위기를 환하게 살려 줍니다.
특장점
항균효과
먼지거름필터에 항균처리를 하여 최고의 청정함을 전해 드립니다.
컴팩트 리모컨
한손에 잡히는 컴팩트형 리모컨으로 에어컨 사용을 더욱 편리하게 해 줍니다.
에어컨 설치시 설치기사의 설치 자격증을 확인해 주세요.
에어컨 설치는 설치 자격증을 소지한 당사 에어컨 설치기사만이 할 수 있습니다.
설치 자격증을 소지하지 않은 설치기사에게 당사 에어컨을 설치하여 발생한
문제에 대해서는 당사가 책임을 지지 않습니다.
2
준비편
안전을 위한 주의사항
각 부분의 이름

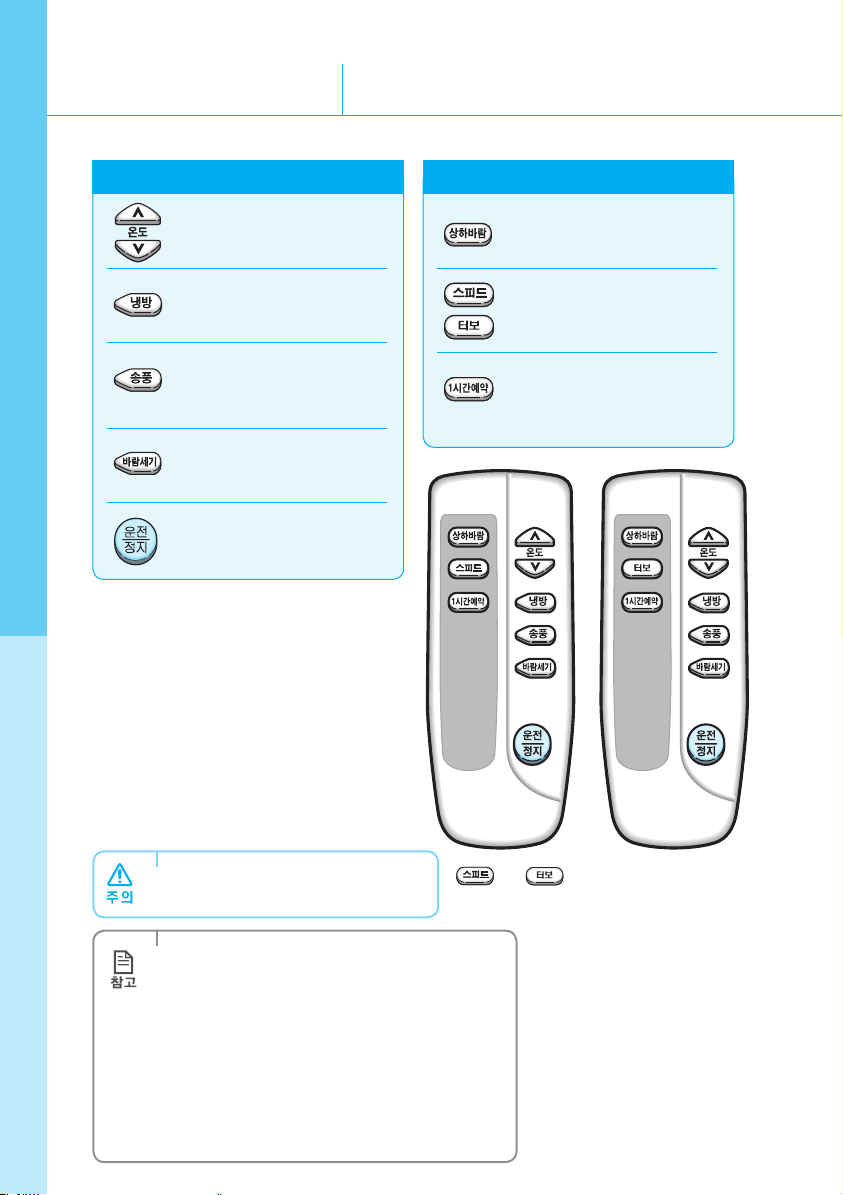

리모컨 사용방법
.........................................................................
.......................................................................
................................................................
3
11
13
차례
기본편
응용편
기타편
설치편
사용 전 확인사항

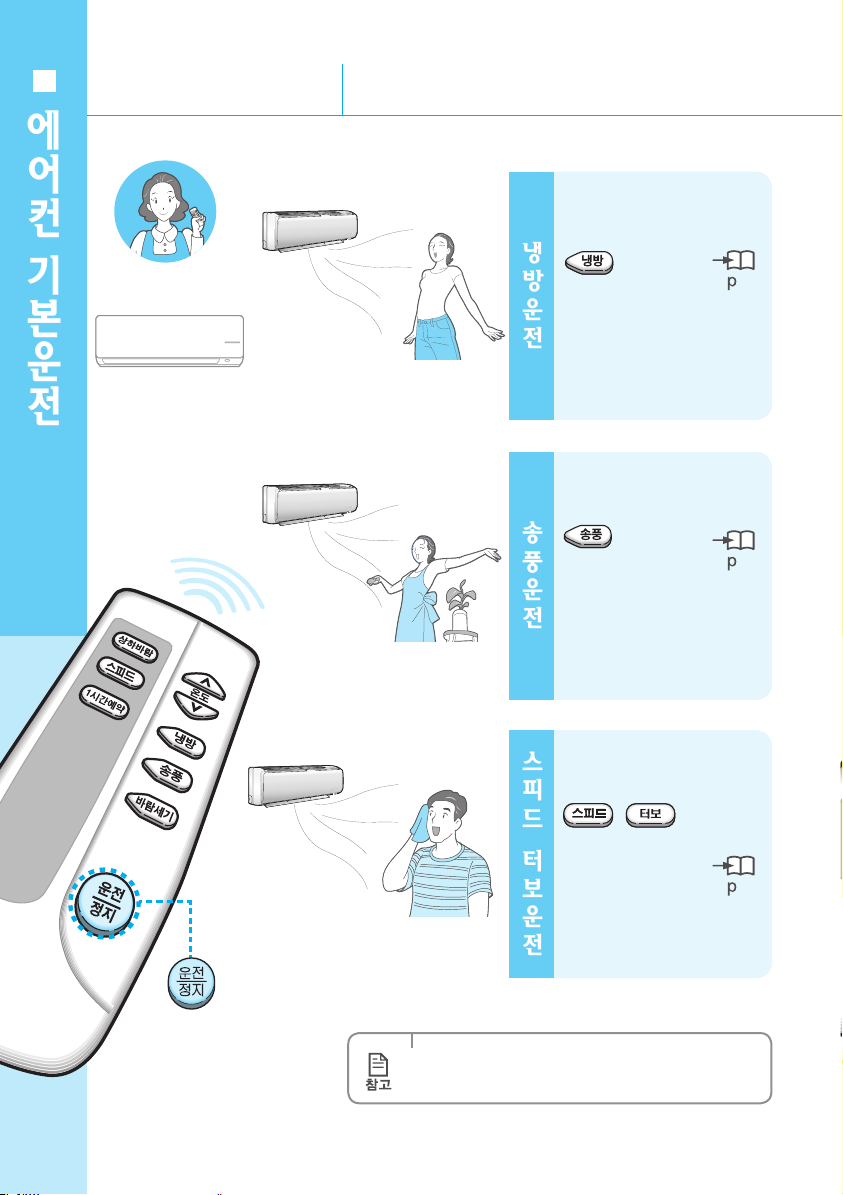

에어컨 기본운전

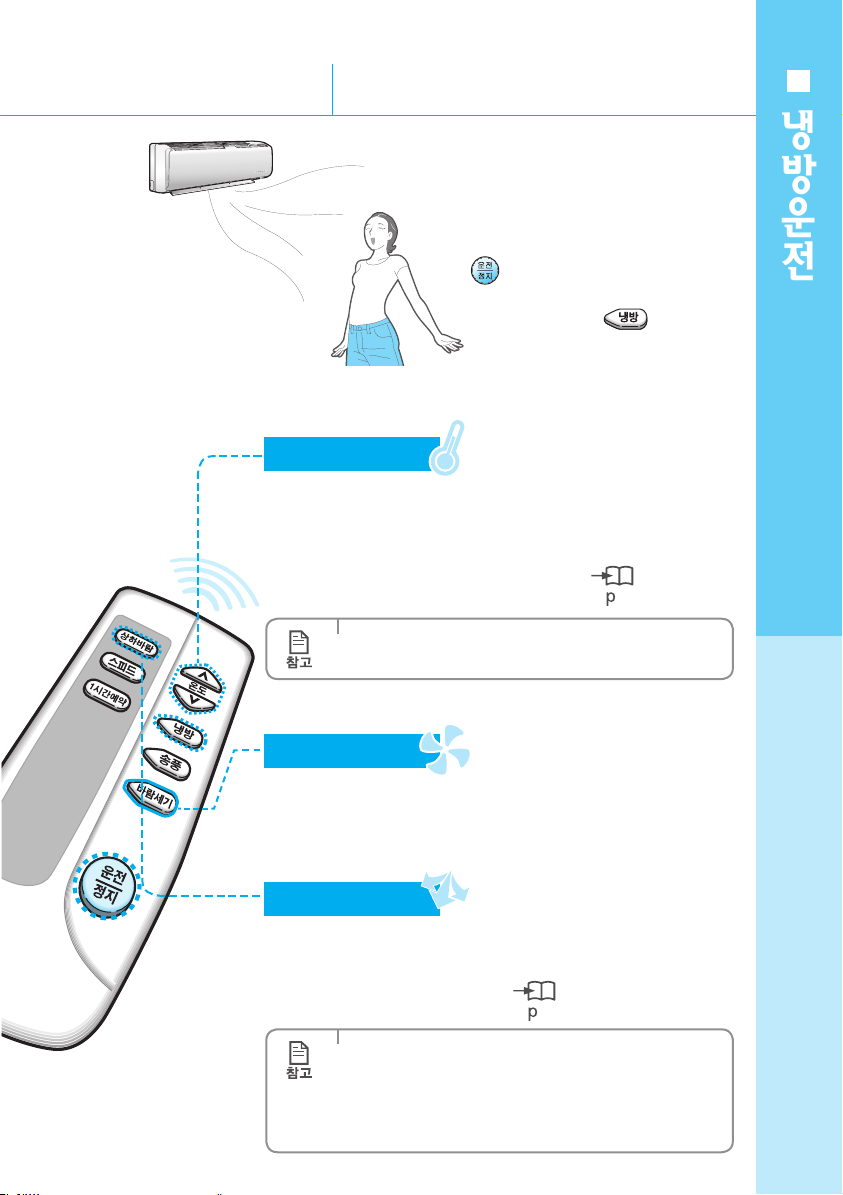

냉방운전

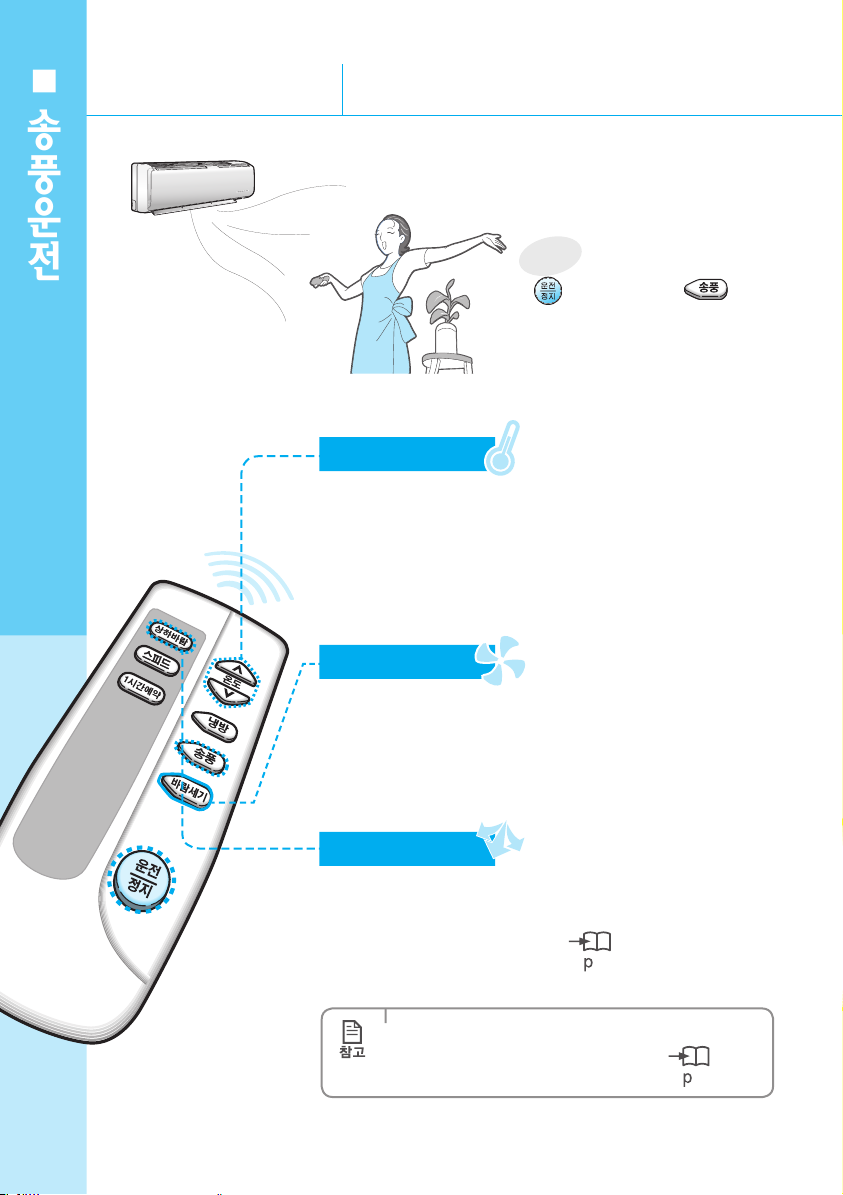

송풍운전

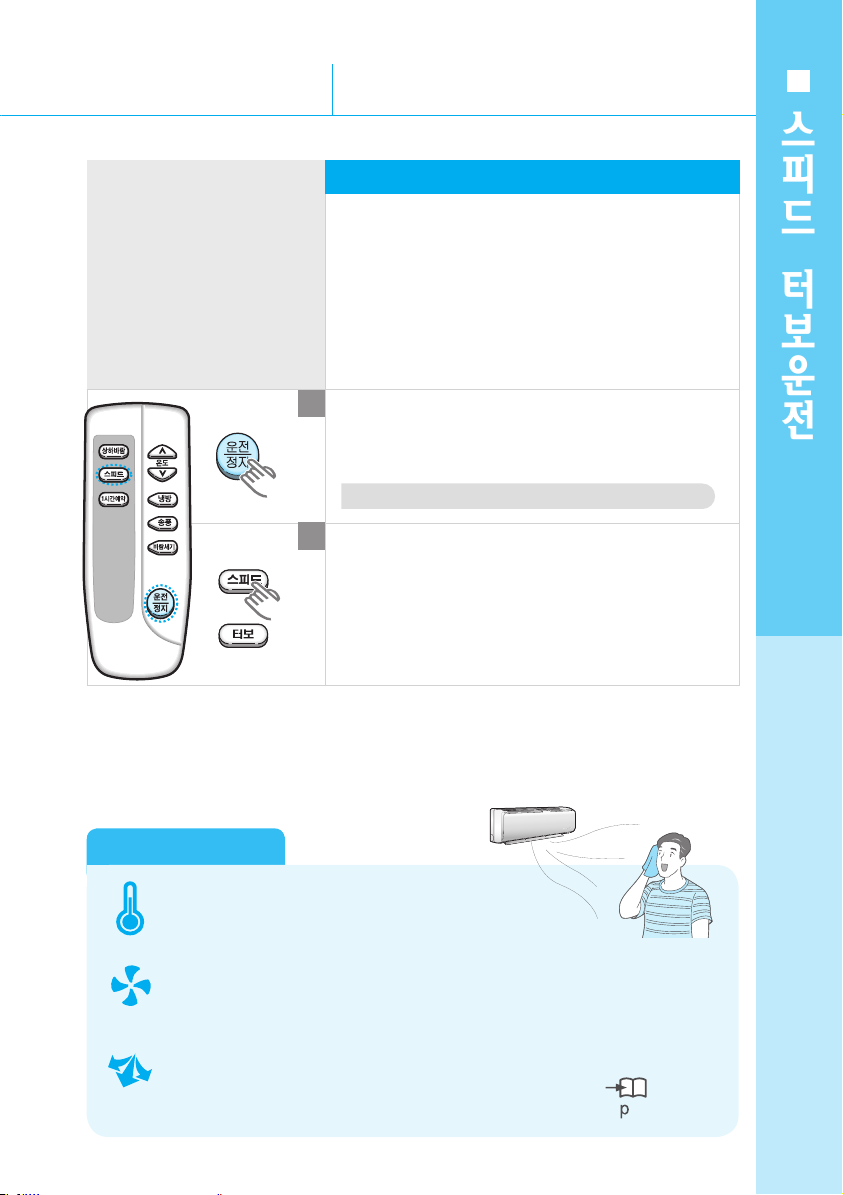

스피드/터보운전
실내를 빨리 시원하게 하고 싶어요

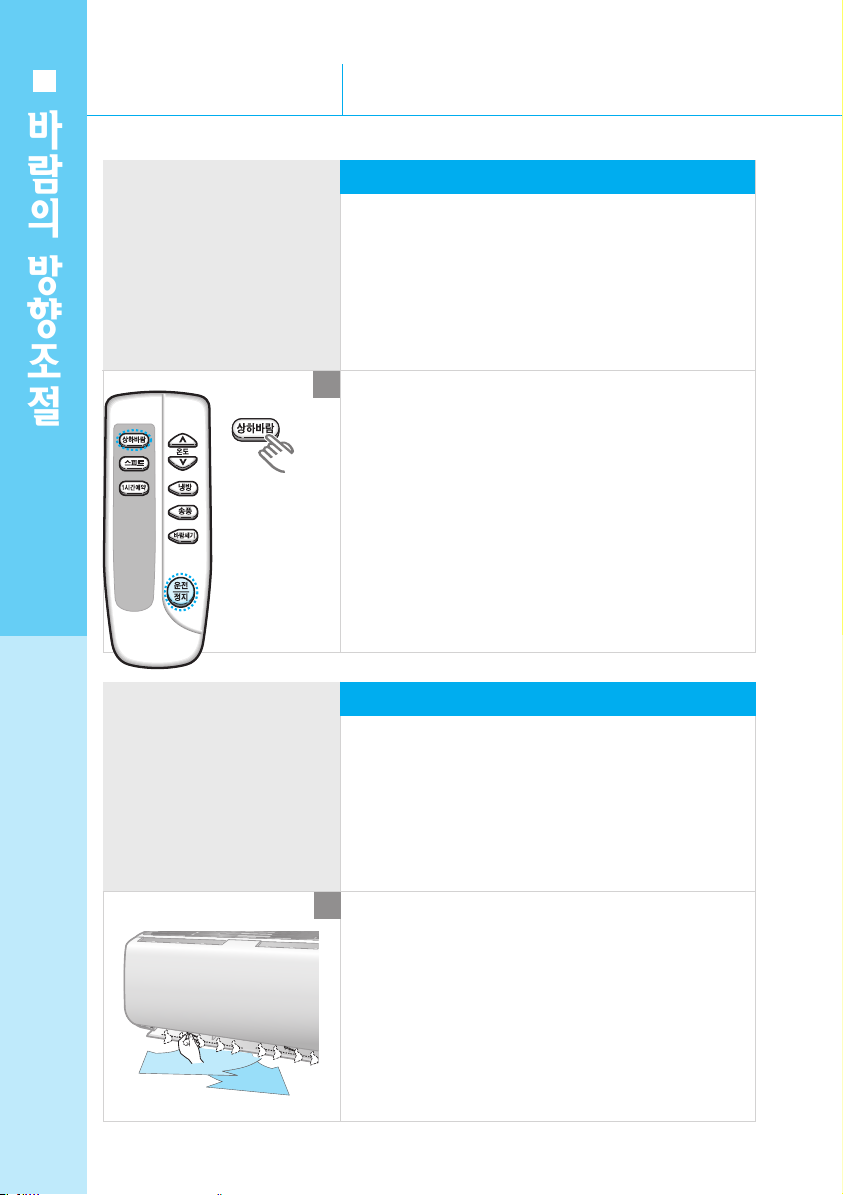

바람의 방향조절
바람의 방향을 자유롭게 조절하고 싶어요

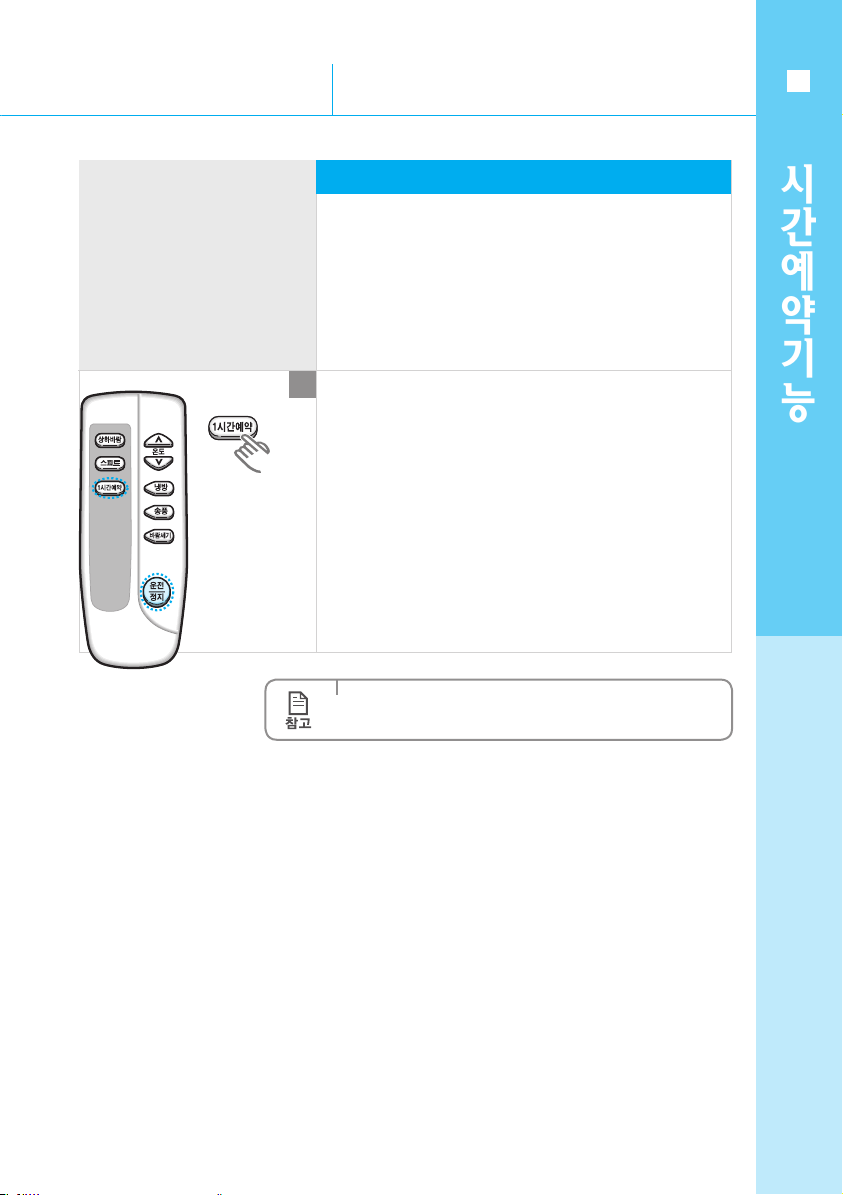

1시간예약기능
1시간 후에 에어컨이 자동으로 꺼지게 하고 싶어요

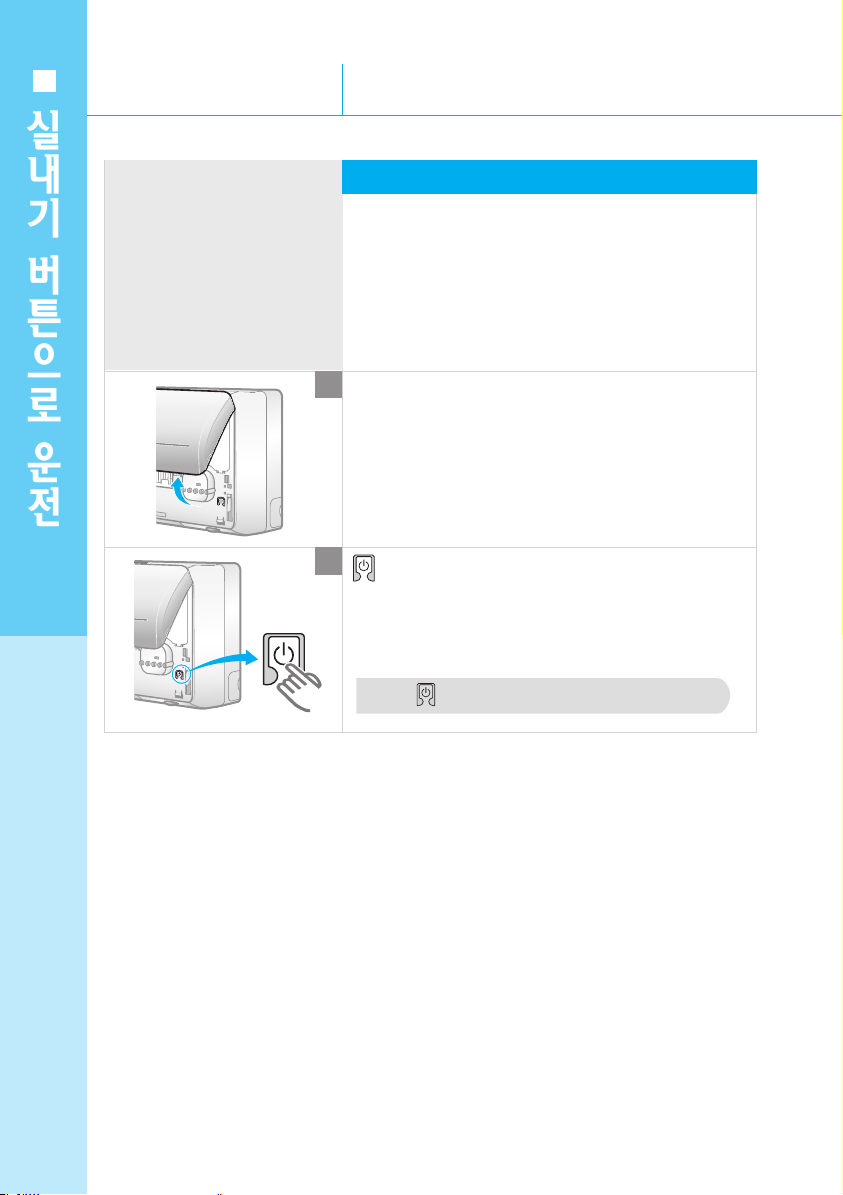

실내기 버튼으로 운전
리모컨 없이 에어컨을 운전하고 싶어요

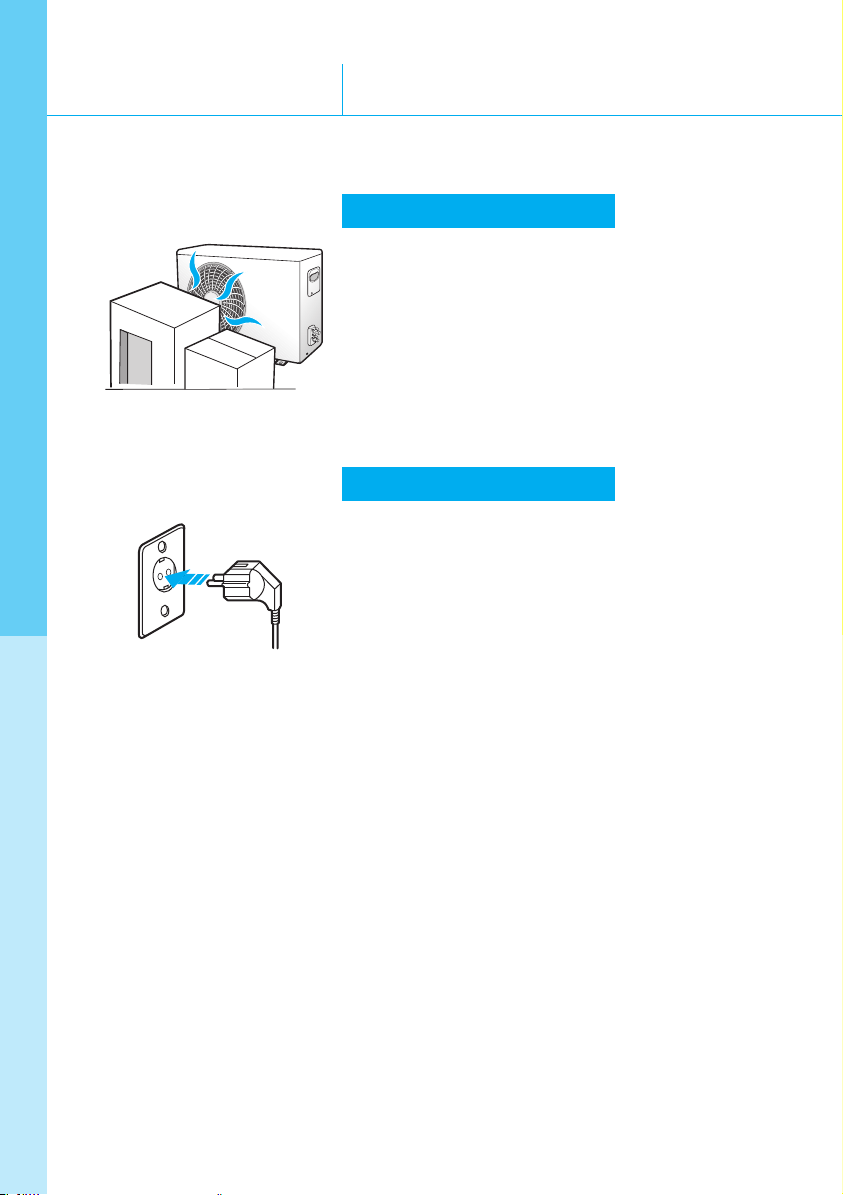

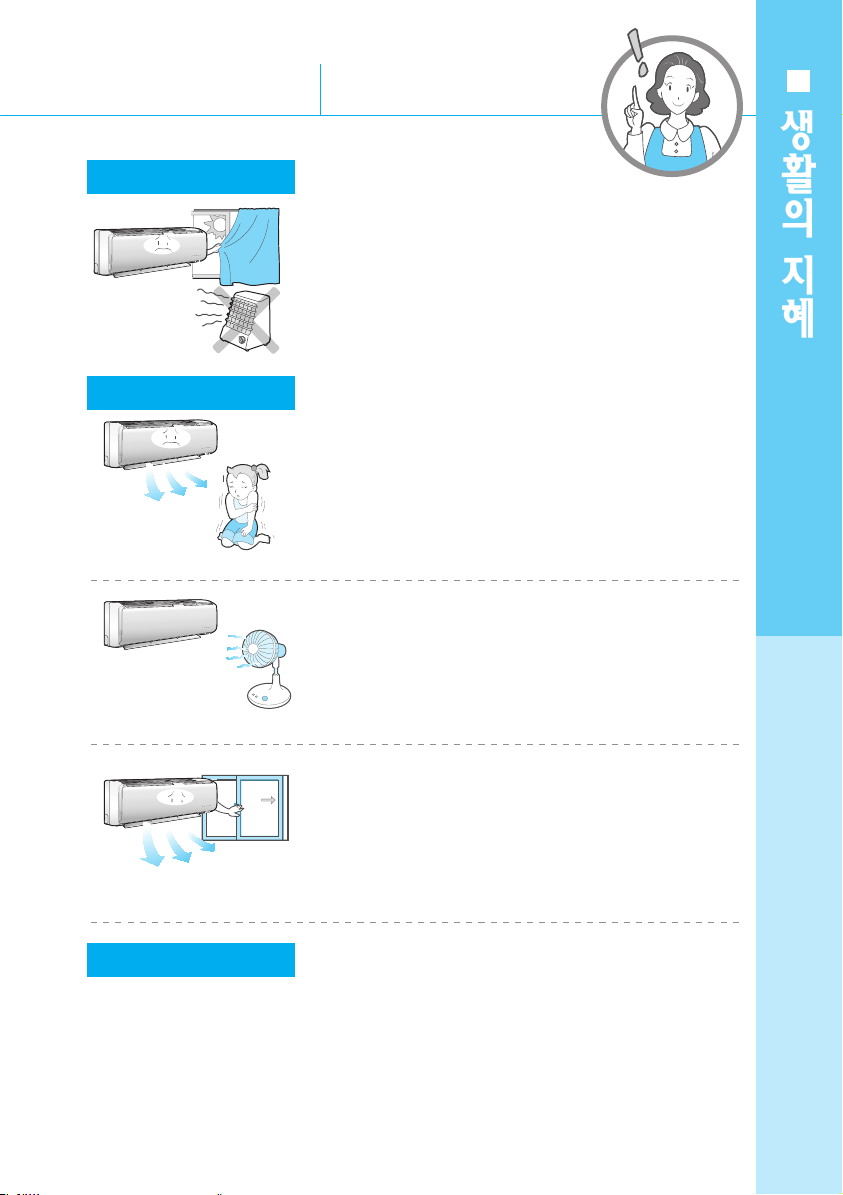

생활의 지혜

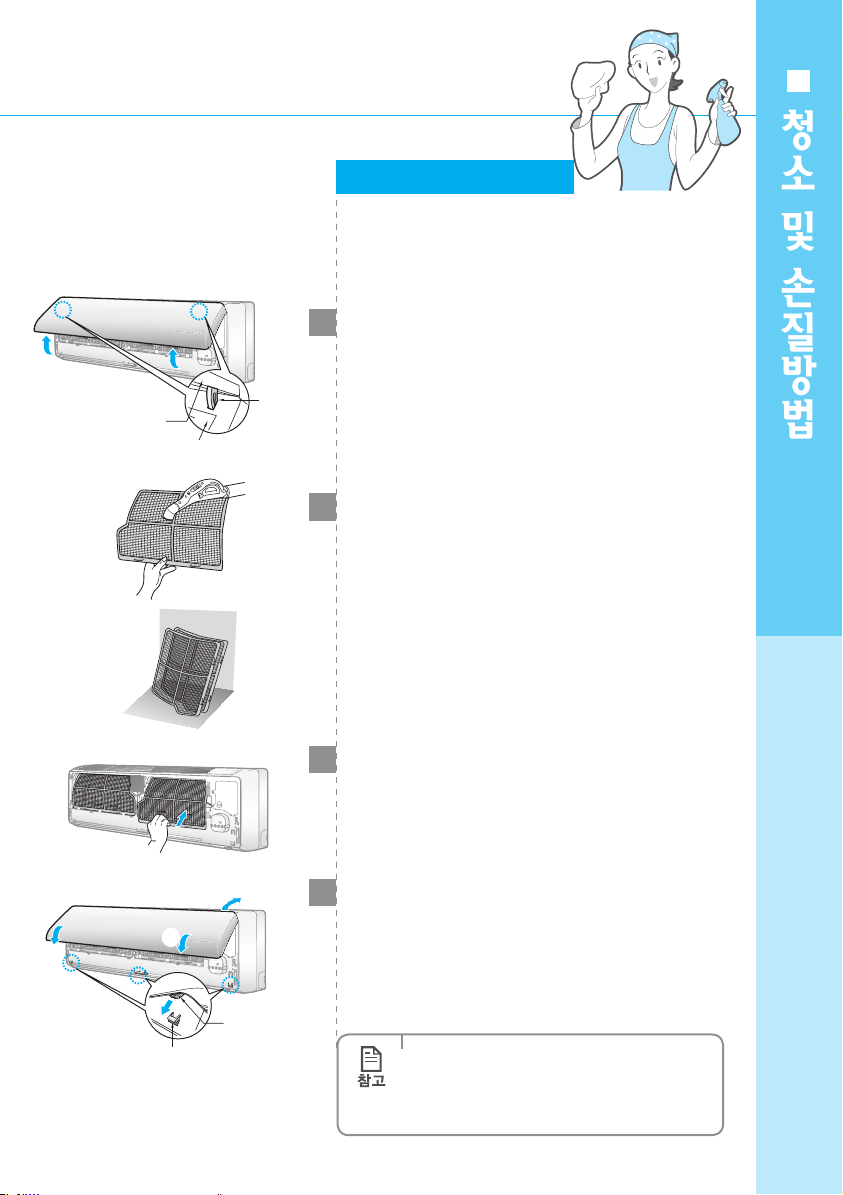

청소 및 손질방법

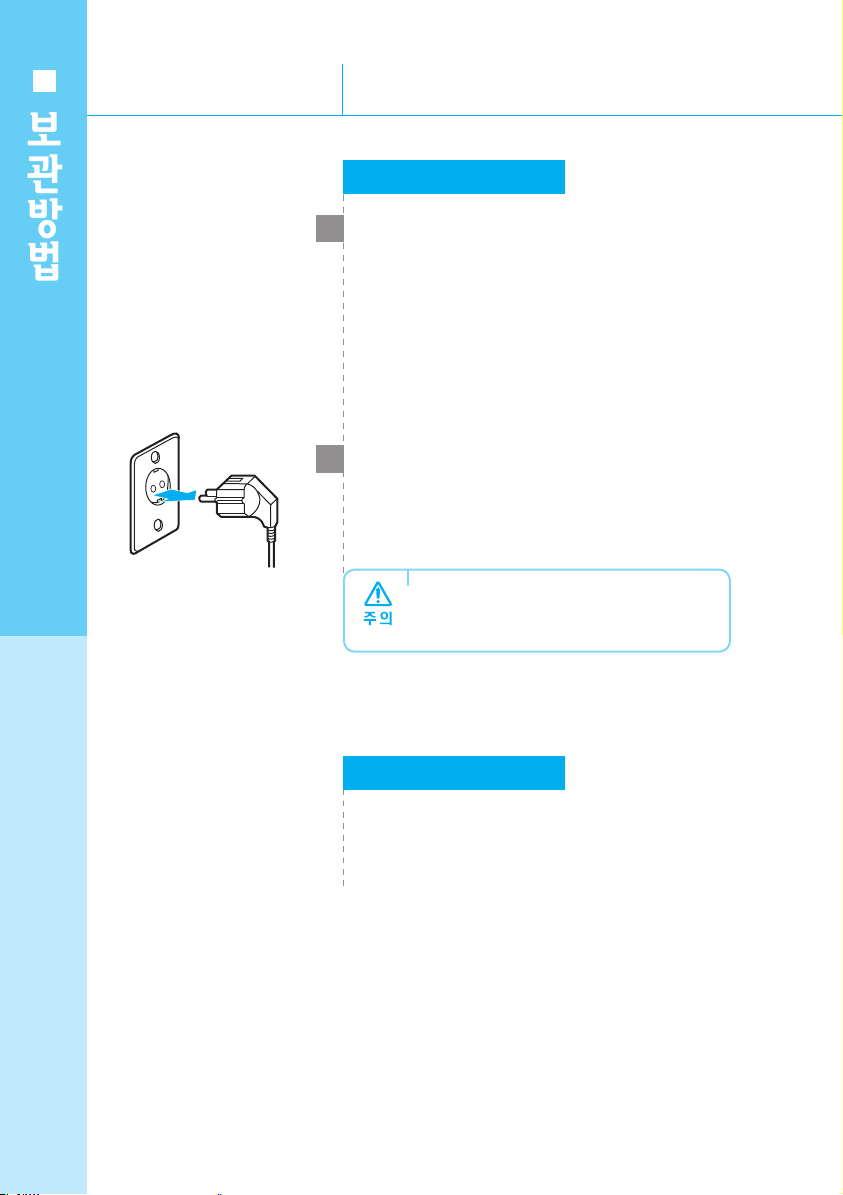

보관방법
고장신고 전 확인사항

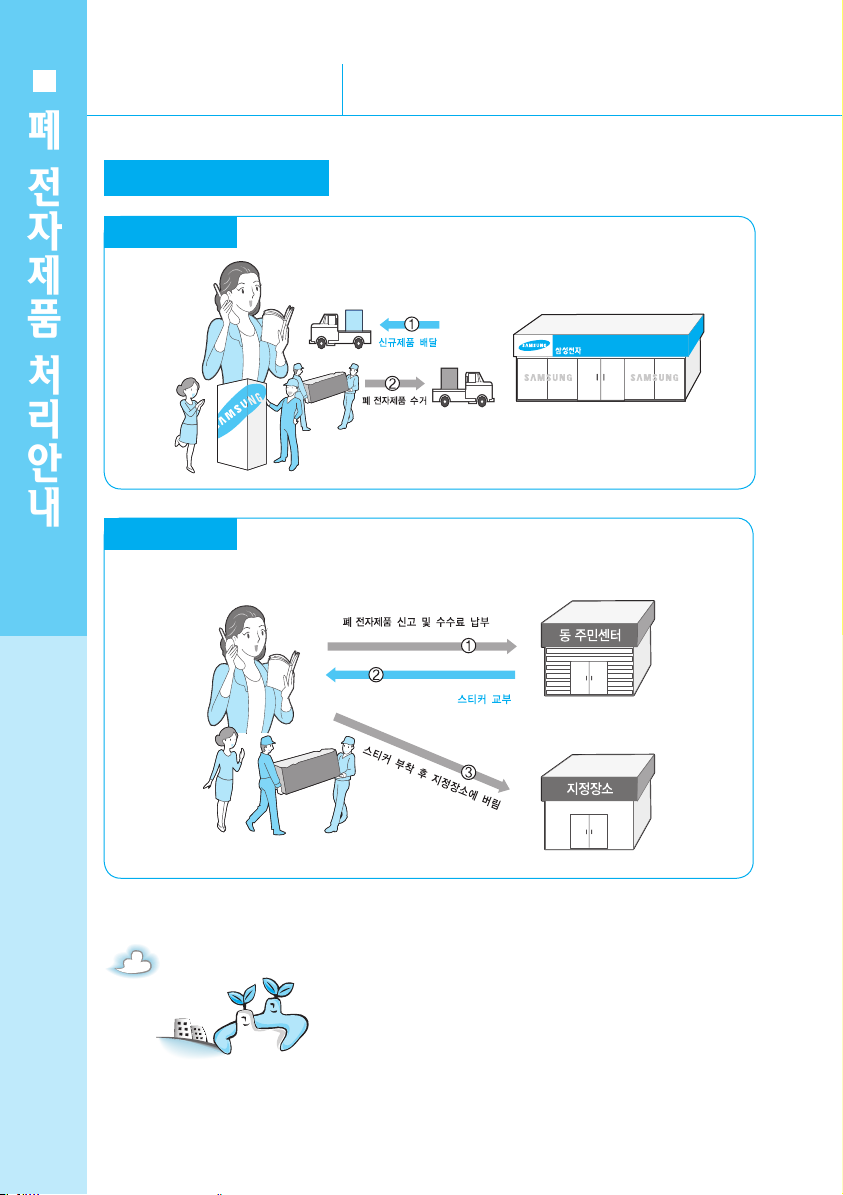

폐 전자제품 처리안내
제품규격

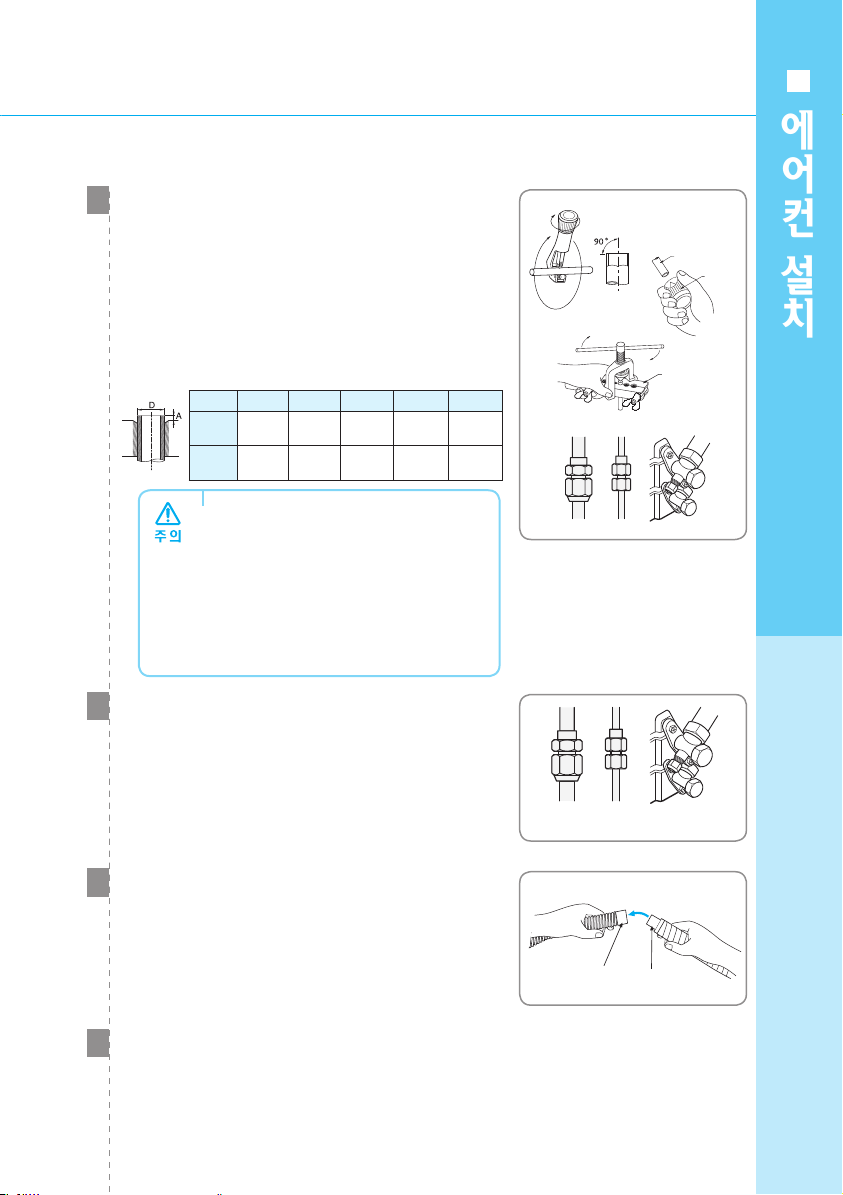

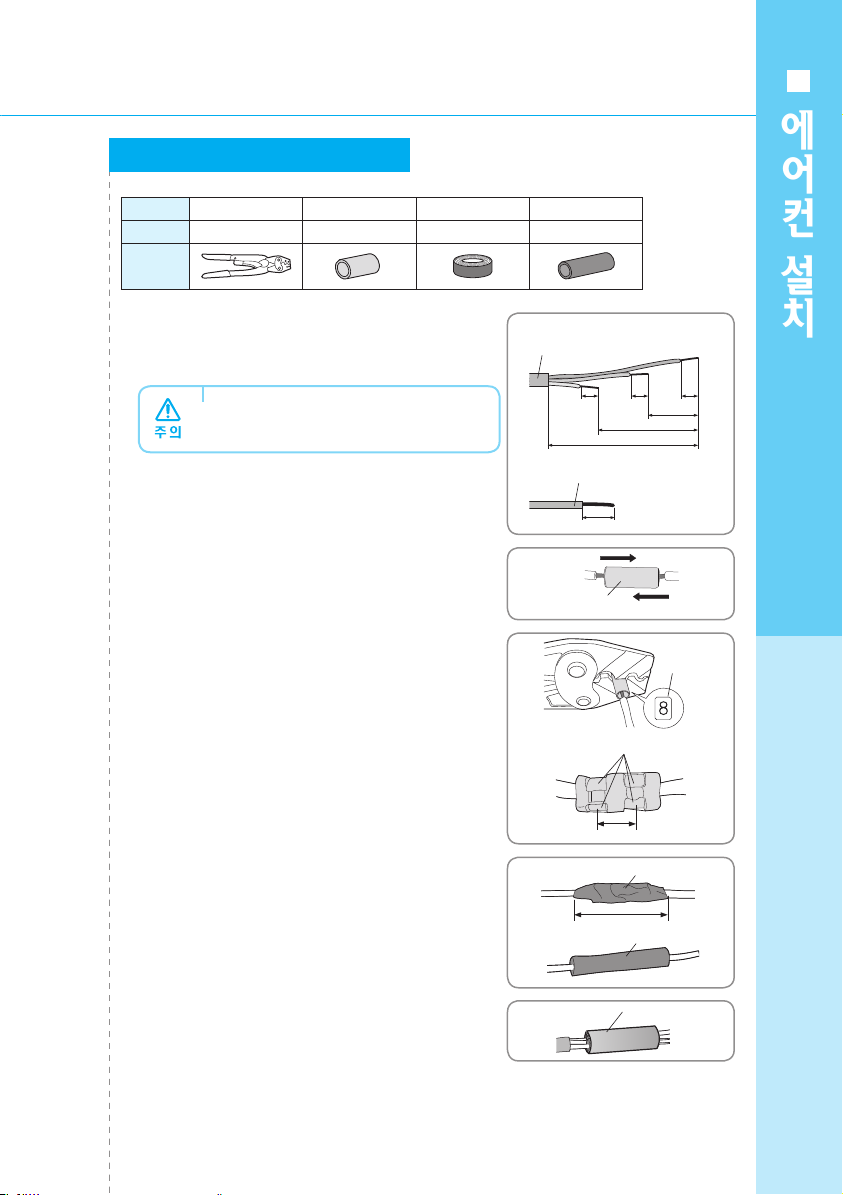

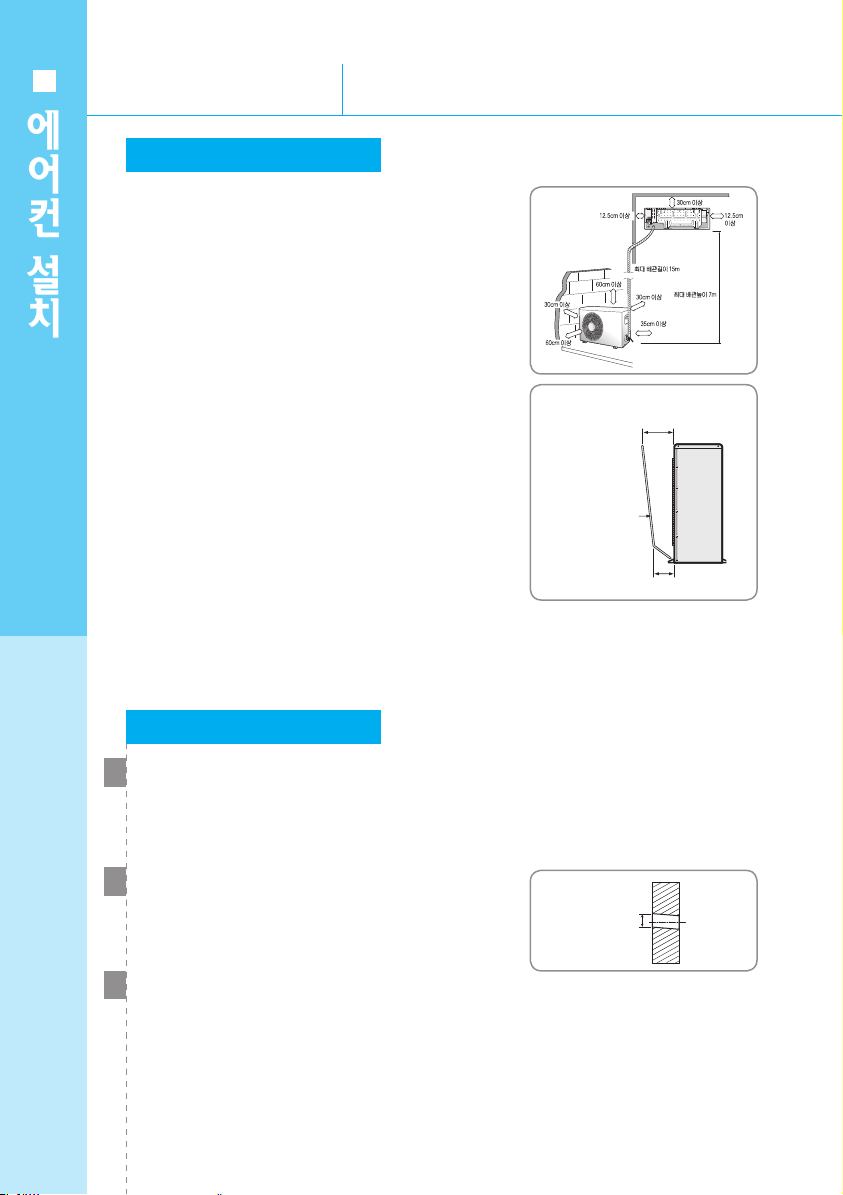

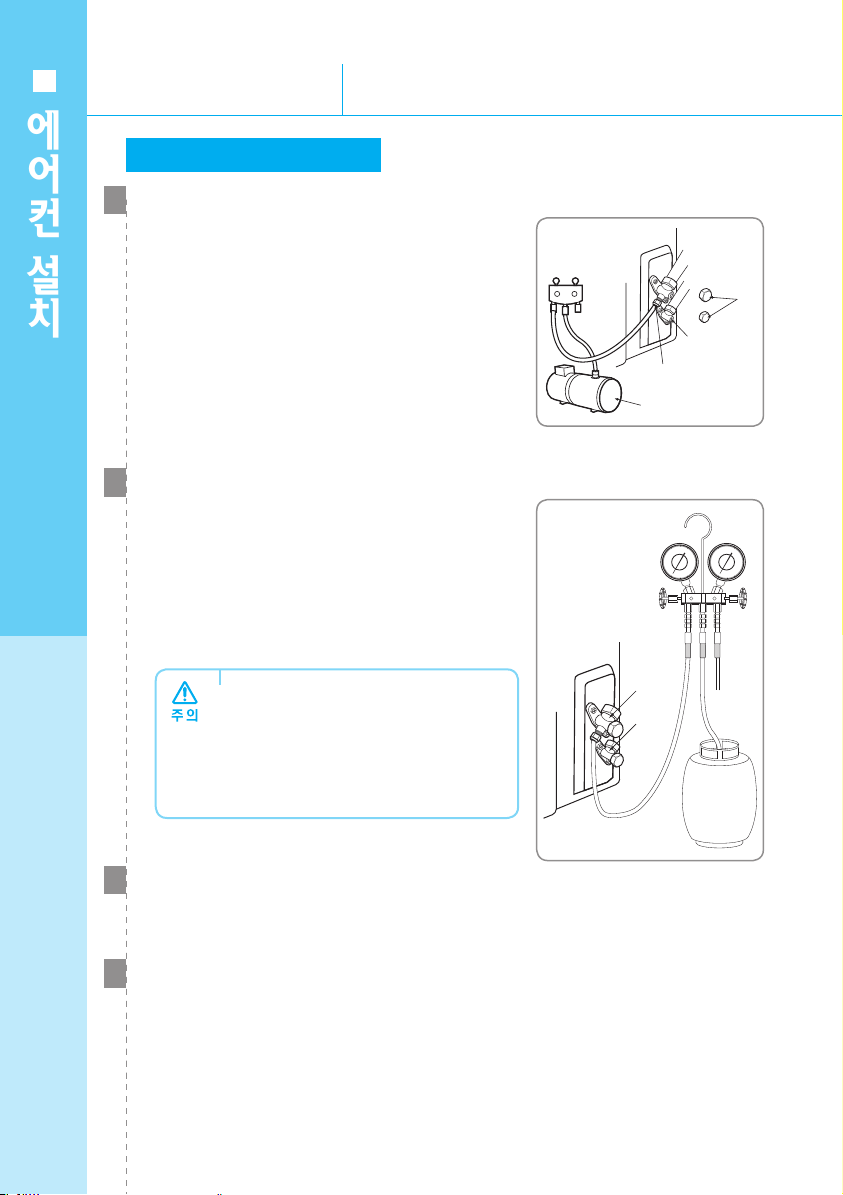

에어컨 설치
......................................................................
.......................................................................
................................................................................
................................................................................
.....................................................................
.......................................................................
.........................................................................
................................................................
............................................................................
......................................................................
................................................................................
................................................................
................................................................
................................................................................
............................................................................
15
17
18
19
20
21
22
23
24
25
27
28
31
32
33
제품을 보다 효율적으로 사용할 수 있는 내용을 알려 드립니다.
제품 사용에 대한 이해를 높이고자 해당 용어들을 설명해 드립니다.
해당 페이지를 참조하세요.
3
안전을 위해 꼭 지켜 주세요
설치 관련
정격 전원 이상의 콘센트를 제품 단독으로 사용하세요. 또한, 전원코드를
임의로 연장하지 마세요.
▶ 멀티탭이나 다른 기기와 병행 및 전원코드를 연장하여 사용하는 경우, 감전,
화재의 원인이 됩니다.
▶ 변압기를 사용하는 경우, 감전, 화재의 원인이 됩니다.
▶ 전압/주파수/정격 전류 조건이 다르면 감전, 화재의 원인이 됩니다.
사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다.
반드시 잘 읽고 제품을 올바르게 사용해 주세요.
지키지 않았을 경우 사용자가 사망하거나 중상을
입을 수 있습니다.
지키지 않았을 경우 사용자가 부상을 당하거나
재산상의 손해를 입을 수 있습니다.
안전을 위해서 반드시
접지하세요. 또한,
가스관, 플라스틱
수도관, 전화선 등에는
접지하지 마세요.
▶ 감전, 화재, 고장,
폭발의 원인이 됩니다.
▶ 반드시 접지가 있는
콘센트를 사용하세요.
열기구 및 열에 약한 물건
근처나 습기, 기름,
먼지가 많은 곳, 직사광선
및 물(빗물 등)이 닿는
곳이나 가스가 샐
가능성이 있는 곳에
설치는 자격증을 가지고
있는 설치기사에게
의뢰하세요.
▶ 감전, 화재, 고장, 폭발,
상해의 원인이 됩니다.
에어컨 전용 개폐기 및
누전차단기를
설치하세요.
▶ 설치하지 않을 경우
감전, 화재의 원인이
됩니다.
설치하지 마세요.
▶ 감전, 화재의 원인이
됩니다.
높은 외벽, 베란다
바깥 쪽 등 낙하 우려가
있는 곳에는 실외기를
절대 설치하지 마세요.
▶ 실외기가 떨어질 경우
인명 피해나 재산
손실을 가져올 수
있습니다.
실외기의 전기장치부가
노출되지 않도록
확실하게 고정하세요.
▶ 감전, 화재의 원인이
됩니다.
4
설치 관련
강제 지시 표시로 꼭 따라야 할 항목을 참조하여 나타냅니다.
행위 금지 표시로 하지 말아야 할 항목을 강조하여 나타냅니다.
감전예방을 위한 접지 표시입니다.
전원을 차단하라는 표시입니다.
분해금지 표시입니다.
안전을
위한
주의사항
제품을 설치할 때는 전원코드를 빼기 쉬운
곳에 설치하세요.
▶ 누전에 의한 감전, 화재의 원인이 됩니다.
에어컨 실외기를
도로변에 설치할 경우
2m 이상의 높이에
설치하거나 열기가
보행자에게 직접 닿지
않도록 설치하세요.
▶ 건축물의 설비기준 등에 관한 규칙으로
꼭 지켜야 하는 사항입니다.
바닥이 튼튼하고 수평인
곳에 설치하세요.
▶ 이상 진동 및 소음,
고장의 원인이 됩니다.
배수호스는 배수가
확실하게 이루어지도록
설치하세요.
▶ 배수가 잘 되지 않으면
실내로 물이 넘쳐 가구
등에 피해를 입힐 수
있습니다.
준비편
5
안전을 위해 꼭 지켜 주세요
전원 관련
사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다.
반드시 잘 읽고 제품을 올바르게 사용해 주세요.
정기적으로 전원플러그
단자 및 접촉 부분에
이물(먼지, 물 등)을
마른 천으로 잘 닦아
주세요.
▶
전원플러그를 빼고
마른 천으로 닦아 주세요.
▶
감전, 화재의 원인이
됩니다.
전원플러그는 콘센트
끝까지 확실히 연결하고,
손상된 전원플러그,
전원코드, 느슨해진
콘센트는 사용하지
마세요.
▶ 감전, 화재의 원인이
됩니다.
전원코드를 무리하게 구부리거나, 잡아 당기거나, 비틀거나 묶지 마세요.
또한, 금속부에 걸거나 무거운 물체를 올려 놓거나, 사이에 끼워 넣거나,
제품 뒤쪽으로 밀어 넣지 마세요.
▶ 감전, 화재의 원인이 됩니다.
전원플러그나 전원코드가 손상되었을 때는 서비스센터에 연락하세요.
전원플러그는 코드가
아래를 향하도록
연결하세요.
▶ 반대로 연결할 경우
코드 내부에서 선이
끊어져 화재 및 감전의
원인이 됩니다.
전원플러그를 뺄 때에는
전원코드(전선)를 당겨서
빼지마세요.
▶ 전원플러그를 잡고
빼 주세요.
▶ 감전, 화재의 원인이
됩니다.
전원 관련
장시간 사용하지 않거나, 천둥 및 번개가 칠 경우에는 전원을 차단하세요.
▶ 감전, 화재의 원인이 됩니다.
6
사용 관련
안
전
을
위
한
젖은 손으로
전원플러그를 만지지
마세요.
▶ 감전의 원인이 됩니다.
제품에서 이상한 소리,
타는 냄새, 연기 등이
나면 즉시 전원을
차단하고 서비스센터에
연락하세요.
▶ 감전, 화재의 원인이
됩니다.
제품내의 전기 부품에
물이나 이물질이 들어간
경우에는 전원을
차단하고 서비스센터에
연락하세요.
▶ 감전, 화재의 원인이
됩니다.
제품을 재설치할 때는 서비스센터에 의뢰하세요.
▶ 고장, 누수, 감전, 화재의 위험이 있습니다.
▶ 제품 운송 서비스는 지원되지 않으며, 제품 설치 장소를 바꾸는 경우
추가 공사비와 설치비가 별도로 청구됩니다.
▶ 특히, 공장 지대나 염분이 많은 해안 등 특수한 장소에 설치해야 할 때는
서비스센터에 연락하세요.
제품이 침수된 경우
전원을 차단하고
서비스센터에
연락하세요.
임의로 분해, 수리,
개조하지 마세요.
▶ 정격 퓨즈 이외의 것
(구리, 철사 등)을
사용하지 마세요.
▶ 감전, 화재, 고장, 상해의
원인이 됩니다.
가스(도시 가스, 프로판
가스 등)가 샐 때에는
제품이나 전원코드를
만지지 말고 바로
환기시키세요.
▶ 환기팬은 사용하지
마세요.
▶ 불꽃을 일으키면 폭발,
화재의 원인이 됩니다.
주
의
사
항
준비편
7
안전을 위해 꼭 지켜 주세요
안전을 위해 꼭 지켜 주세요
사용 관련
사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다.
사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다.
반드시 잘 읽고 제품을 올바르게 사용해 주세요.
반드시 잘 읽고 제품을 올바르게 사용해 주세요.
동작 중에 전원플러그를
빼서 제품을 끄지 마세요.
▶ 다시 꽂을 경우, 불꽃이
발생하여 감전, 화재의
원인이 됩니다.
운전 중 배출구에 손가락,
이물질 등을 넣지 마세요.
▶ 특히, 어린이들이
손가락 등을 넣어
다치는 일이 없도록
주의해 주세요.
제품에 인위적으로
과도한 충격을 주거나
잡아 당기지 마세요
▶ 화재, 고장, 상해의
원인이 됩니다.
밀폐되었거나 유아,
노약자가 있는 곳에서는
오랫동안 사용하지
마세요.
▶ 산소가 부족하게 되어
위험할 수 있으므로
1시간에 한번 정도
창문을 열어 환기시켜
주세요.
비닐 포장재는 어린이의
손이 닿지 않는 곳에
보관 또는 폐기하세요.
▶
머리에 쓰는 행위 등으로
코나 입이 막혀 질식의
원인이 됩니다.
제품의 공기 흡입구 또는
배출구에 손가락, 이물질
등을 넣지 마세요.
▶ 특히, 어린이들이
손가락 등을 넣어
다치는 일이 없도록
주의해 주세요.
실외기 근처에 어린이가
밟고 올라설 수 있는
물건을 놓아두지 마세요.
▶ 어린이가 떨어져 크게
다칠 수 있습니다.
8
사용 관련
안전을
위한
주의사항
제품 위에 올라가거나,
물건(세탁물, 촛불,
담뱃불, 그릇, 약품,
금속 등)을 올려 놓지
마세요.
▶ 감전, 화재, 고장,
상해의 원인이 됩니다.
제품에 살충제나
가연성 스프레이를
뿌리지 마세요.
▶ 인체에 해로울 뿐
아니라 감전, 화재,
고장의 원인이 됩니다.
실내기 아래에 다른
제품이나 물건이
없도록 해 주세요.
▶ 실내기에서 떨어지는
물로 인해 화재,
재산상의 손해 발생의
원인이 됩니다.
젖은 손으로 제품을
동작시키지 마세요.
▶ 감전의 위험이
있습니다.
에어컨에서 나오는 물은
마시지 마세요.
▶ 인체에 해롭습니다.
리모컨에 심한 충격을
주거나 임의로
분해하지 마세요.
준비편
9
안전을 위해 꼭 지켜 주세요
사용 관련
사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다.
반드시 잘 읽고 제품을 올바르게 사용해 주세요.
제품에 연결된 배관을
만지지 마세요.
▶ 화상, 상해의 원인이
됩니다.
에어컨 바람이
사람이나 동식물에
오랫동안 직접 닿지
않도록 하세요.
▶ 인체에 해로우며,
동식물에도 나쁜
영향을 줄 수
있습니다.
정밀기기, 식품, 동식물,
화장품 등의 보존이나
특수 용도로는 사용하지
마세요.
▶ 재산상의 손해가
발생할 수 있습니다.
실외기의 설치대가
파손되지 않았는지
1년에 한번 이상
점검해 주세요.
▶ 인명 피해, 재산상의
손해 발생의 원인이
됩니다.
10
청소 관련
안전을
위한
주의사항
제품에 물을 직접
뿌리거나 벤젠, 시너,
알코올 등으로 닦지
마세요.
▶ 변색, 변형, 파손, 감전,
화재의 원인이 됩니다.
청소 관련
에어컨 내부를 직접
청소하지 마세요.
▶ 내부 청소는
서비스센터에
문의하세요.
▶ 내부 필터 청소시 ‘청소 및 손질방법’을 참조하세요.
▶ 부품의 파손으로 감전, 화재의 원인이 됩니다.
오래 사용한 에어컨의 소비자 안전점검을!
○ 운전소리가 매우 크거나, 이상한 소리가 난다.
○ 운전 중에 이상한 냄새와 연기가 난다.
○ 누전차단기나 퓨즈가 자주 끊어진다.
○ 실내기에서 물이 샌다.
○ 그 밖의 이상이나 고장이 있다.
안전점검
이러한
증상이
있습니까?
이럴 땐
사용
중지
청소시에는 전원을
차단하고, 팬이 회전을
멈추면 청소하세요.
▶ 감전, 화재의 원인이
됩니다.
실외기의 열교환기는
표면이 날카로우니
청소시 주의하세요.
▶ 손가락이 베일 우려가
있으므로 두꺼운
면장갑 등을
착용하세요.
○ 안전을 위해 전원 스위치를 끄고
콘센트에서 플러그를 뽑아 놓는다.
○ 구입처 또는 서비스센터로 연락하여
점검을 받는다.
◎ 절대 소비자의 임의로 수리를 하지
마시기 바랍니다.
준비편
11

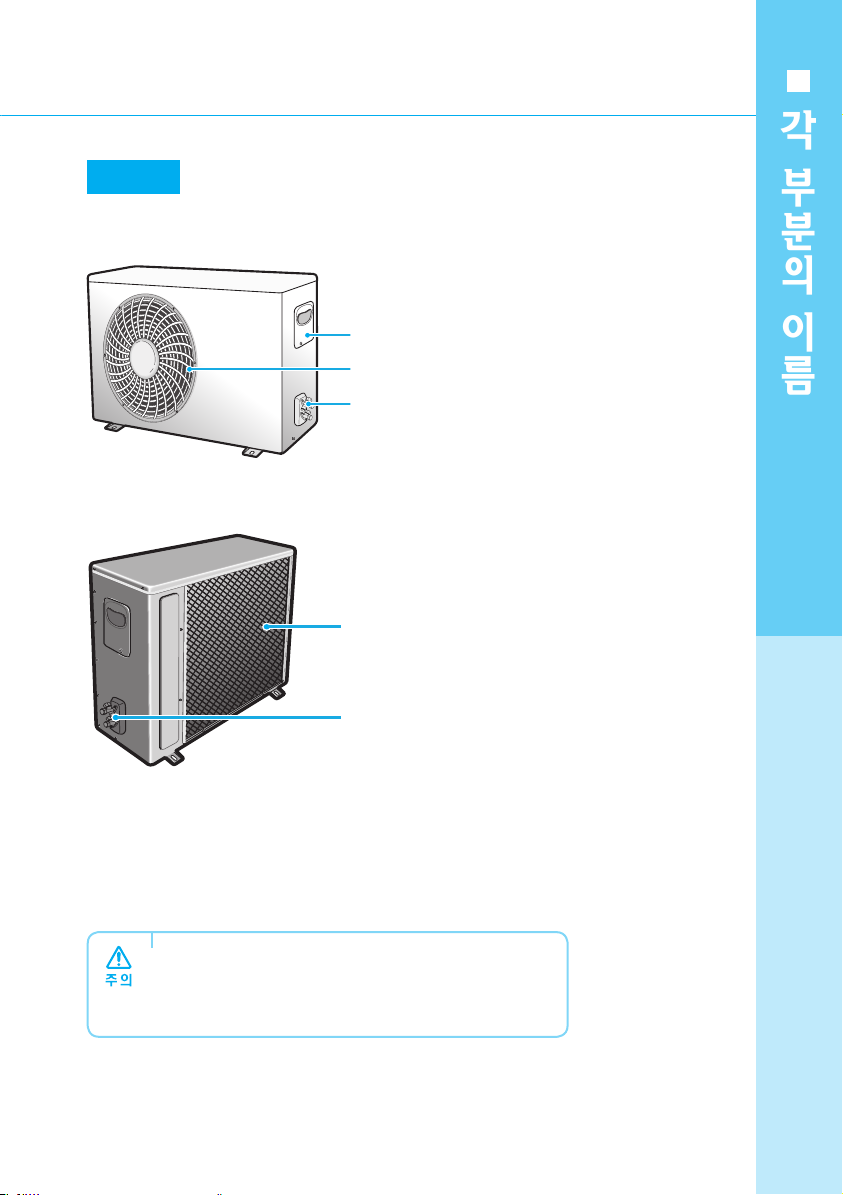

각 부분의 이름을 알아 두세요
■ 실내기
공기 흡입구
외부 공기를 흡입하는 부분
온도 감지부
바람 조절판(상하) 바람 방향(좌우) 조절레버
■ 표시등
온도 및 기능 설정시 희망온도 표시등 상태
● 16˚C~20˚C 설정시 : 18˚C 희망온도 표시등이 켜짐
● 21˚C~23˚C 설정시 : 21˚C 희망온도 표시등이 켜짐
● 24˚C~26˚C 설정시 : 24˚C 희망온도 표시등이 켜짐
● 27˚C 이상 설정시 : 27˚C 희망온도 표시등이 켜짐
※ 송풍운전시 : 24˚C, 27˚C 두개의 희망온도 표시등이 켜짐
※ 스피드/터보운전시 : 18˚C, 21˚C, 24˚C, 27˚C 희망온도 표시등이 모두 켜짐
희망온도 표시등 예약 표시등
운전/정지 버튼
리모컨 수신부
리모컨으로 선택한
기능이 입력되는 부분
