Funcţiile noului dvs.
aparat de aer condiţionat

Ofertă pentru o vară răcoroasă

În zilele erbinţi de vară şi nopţile lungi fără odihnă,
nu există un remediu mai bun împotriva căldurii decât
confortul răcoros al casei. Noul dvs. aparat de aer
condiţionat pune capăt zilelor de vară erbinţi şi istovitoare
şi vă permite să vă odihniţi. Învingeţi arşiţa cu propriul dvs.
aparat de aer condiţionat în această vară.

Sistem cu costuri eciente

Noul dvs. aparat de aer condiţionat nu furnizează doar
putere de răcire maximă în timpul verii, dar poate  de
asemenea, o metodă de încălzire ecientă în tipul iernii cu
sistemul avansat de “Pompă de căldură”. Sistemul “Pompă
de căldură” este de trei ori mai ecient în comparaţie cu alte
aparate de încălzire electrică, astfel încât puteţi reduce mai
mult costurile sale de funcţionare. Acum puteţi satisface
necesităţile pe întreaga durată a anului cu un singur aparat
de aer condiţionat.

Design pentru orice spaţiu

Designul elegant şi armonios oferă prioritate esteticii
spaţiului dvs. şi pune în valoare orice decor interior
existent. Datorită culorii calde şi formei cu muchii rotunjite,
noul aparat de aer condiţionat pune în valoare oricărei
încăperi. Bucuraţi-vă de ceea ce oferă aparatul de aer
condiţionat, atât funcţional cât şi estetic.

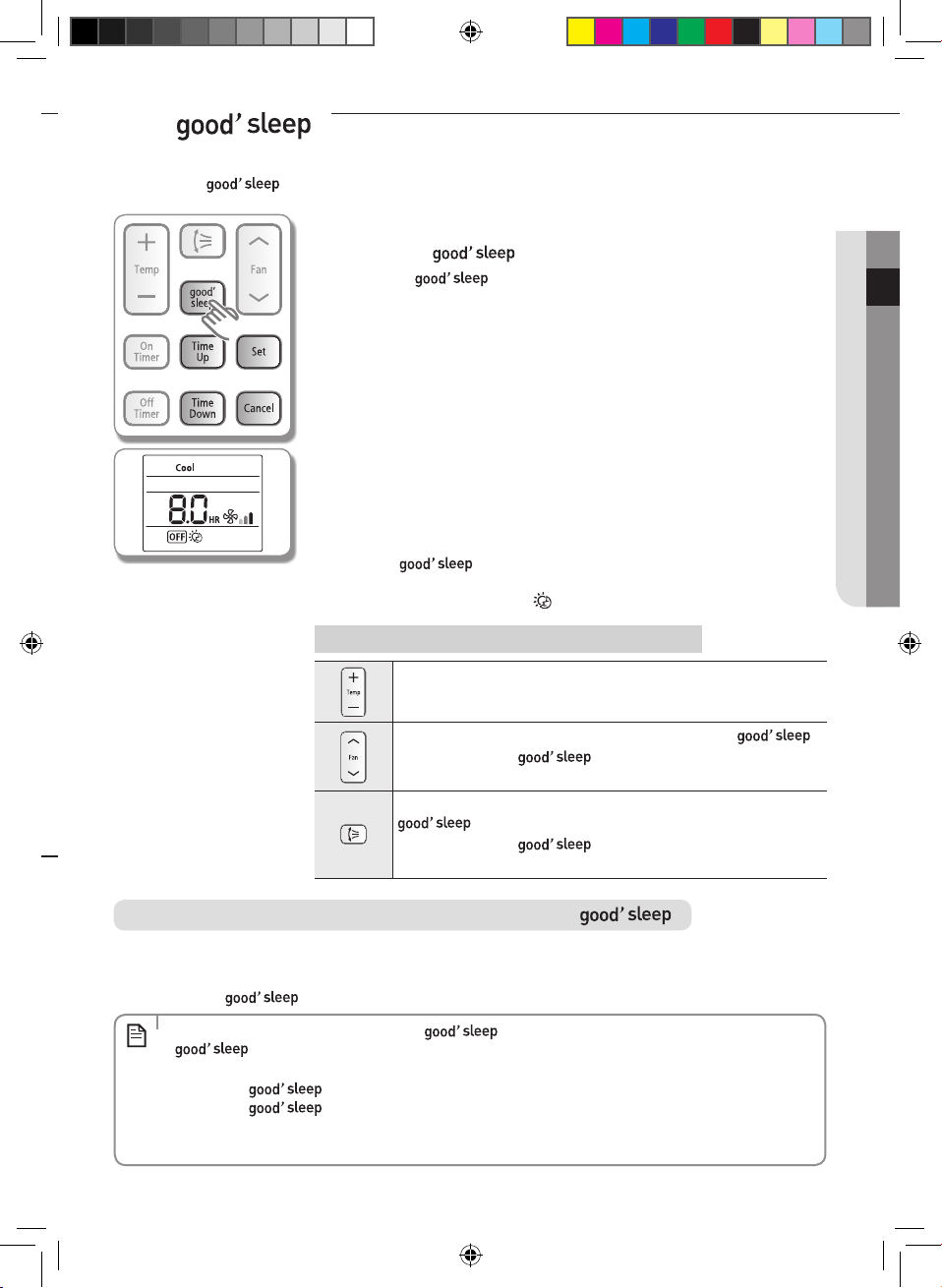

Funcţia

Funcţia vă permite să setaţi o temperatură
confortabilă pentru somn în timp ce economisiţi energie şi
aveţi un somn profund.

Cuprins

UTILIZARE

Măsuri de siguranţă ...................................................................... 3

Vericarea înainte de utilizare ............................................... 10

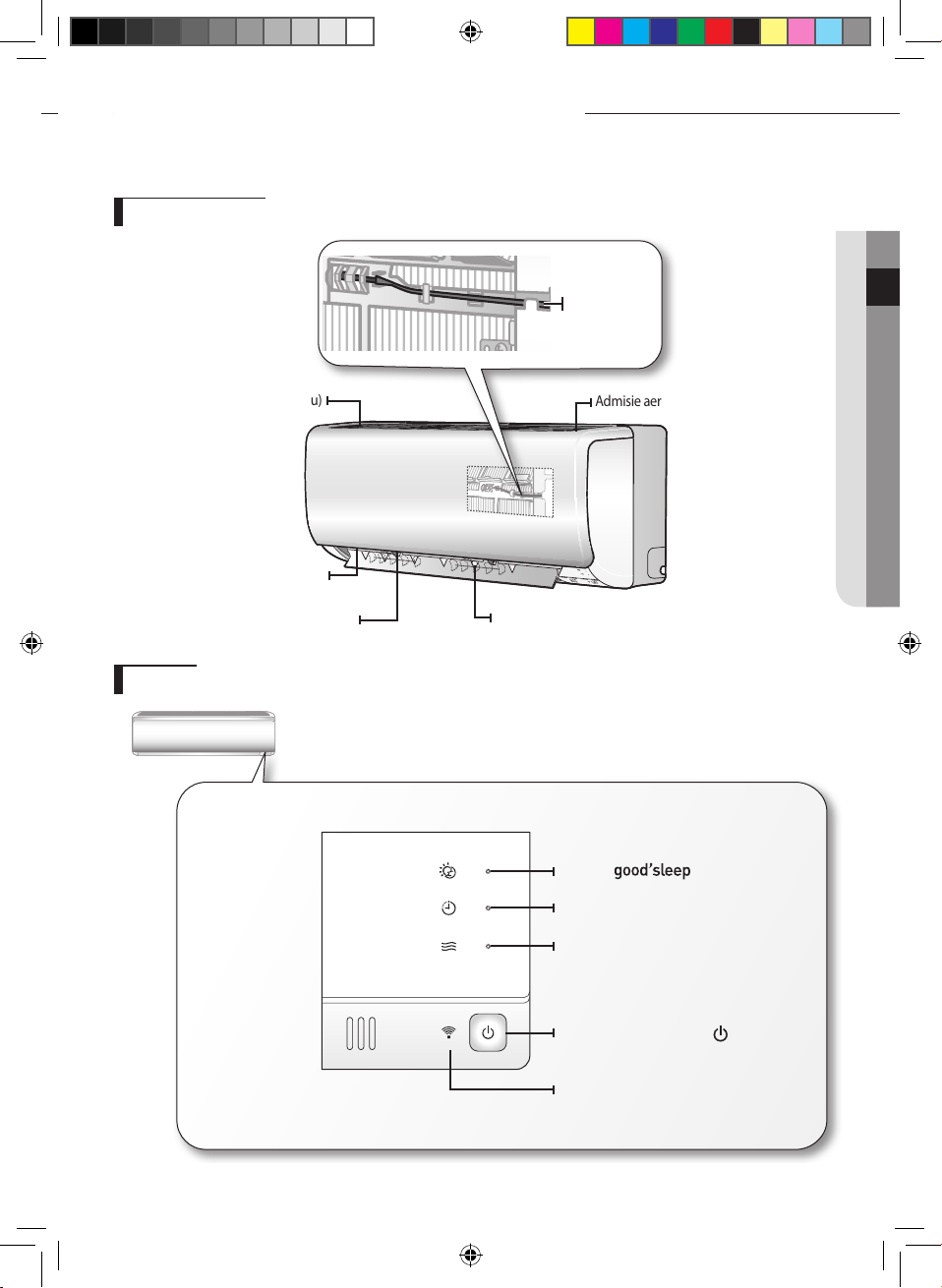

Vericarea denumirii componentelor ............................... 11

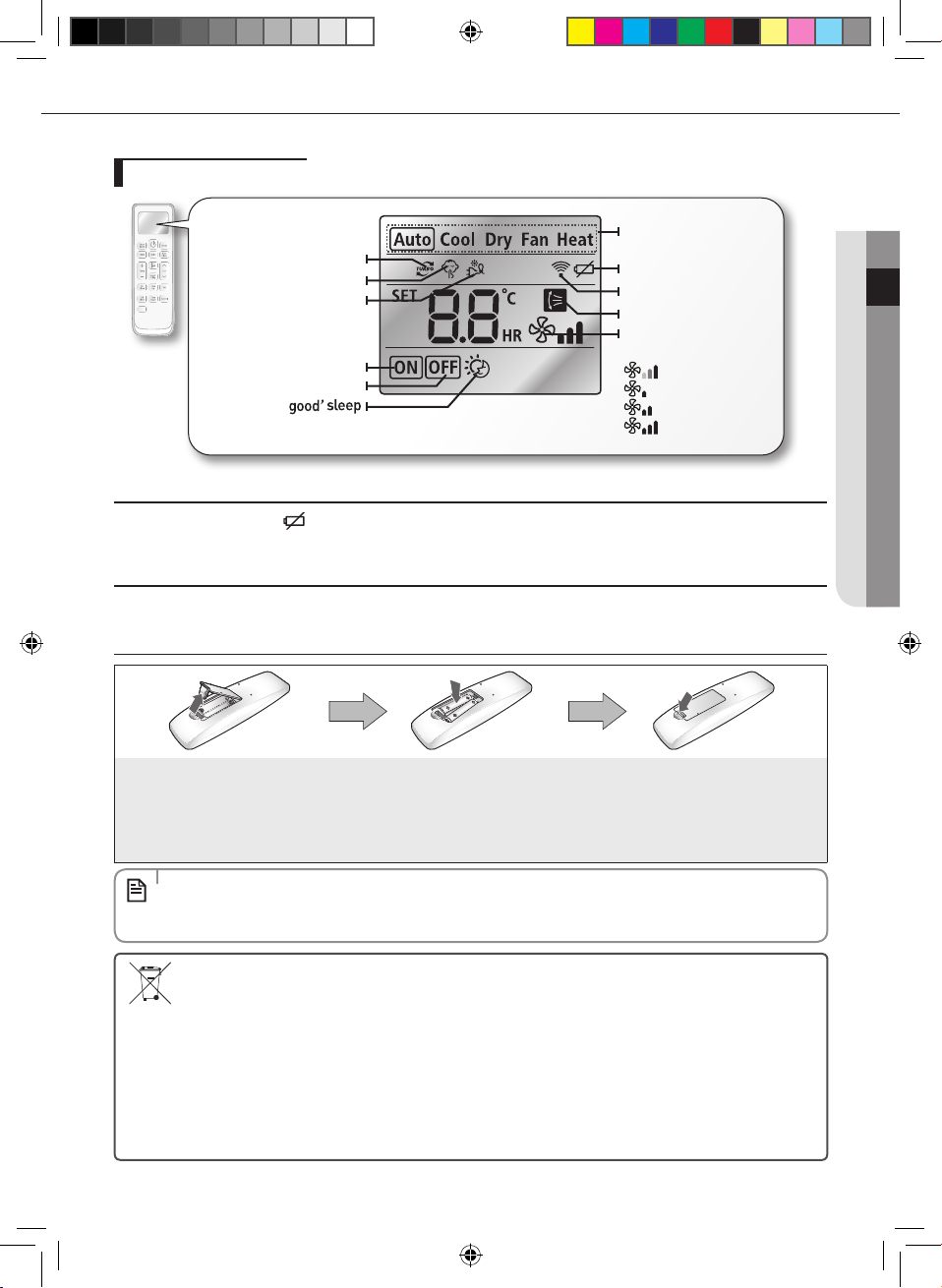

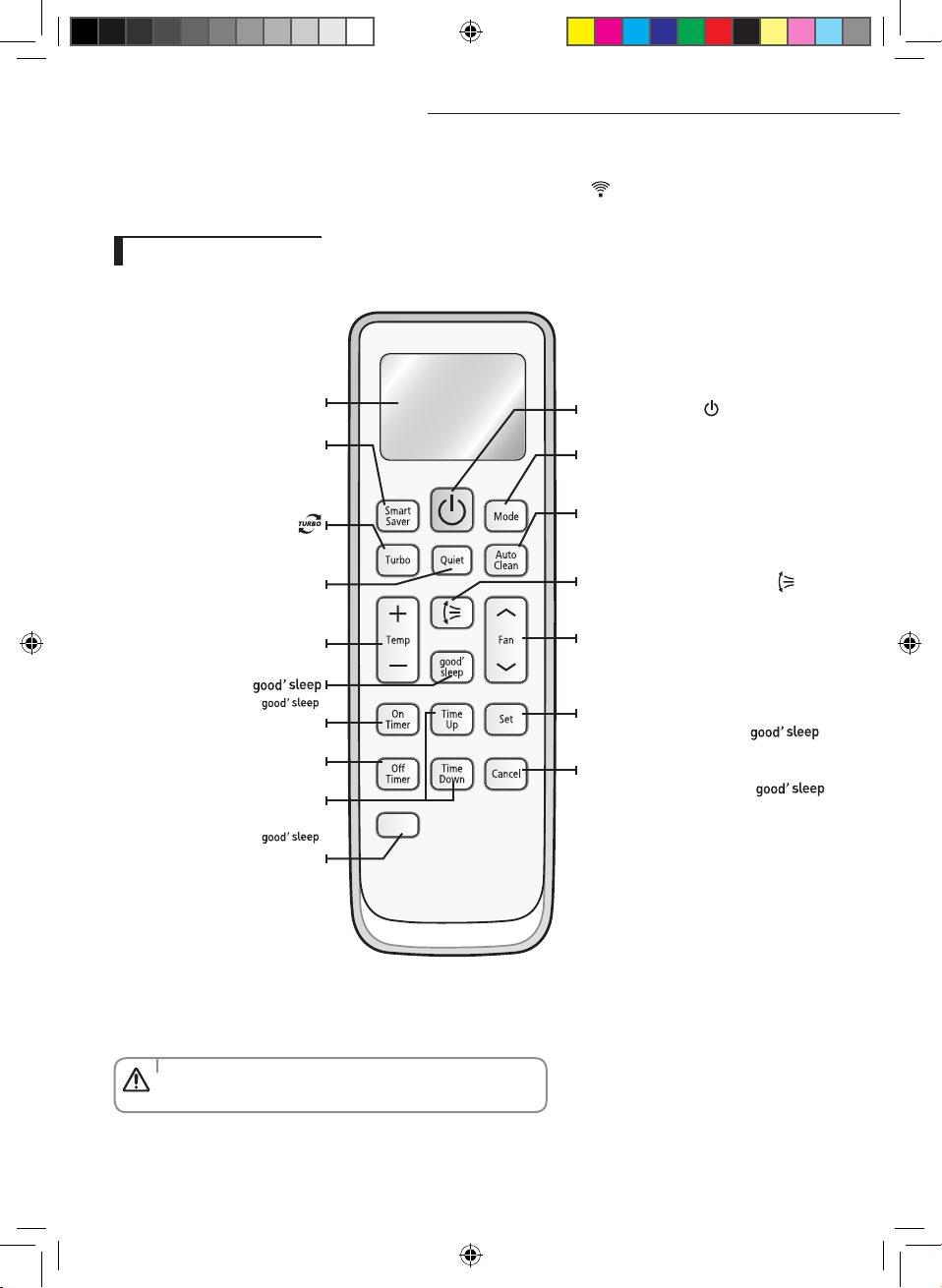

Vericarea telecomenzii ........................................................... 12

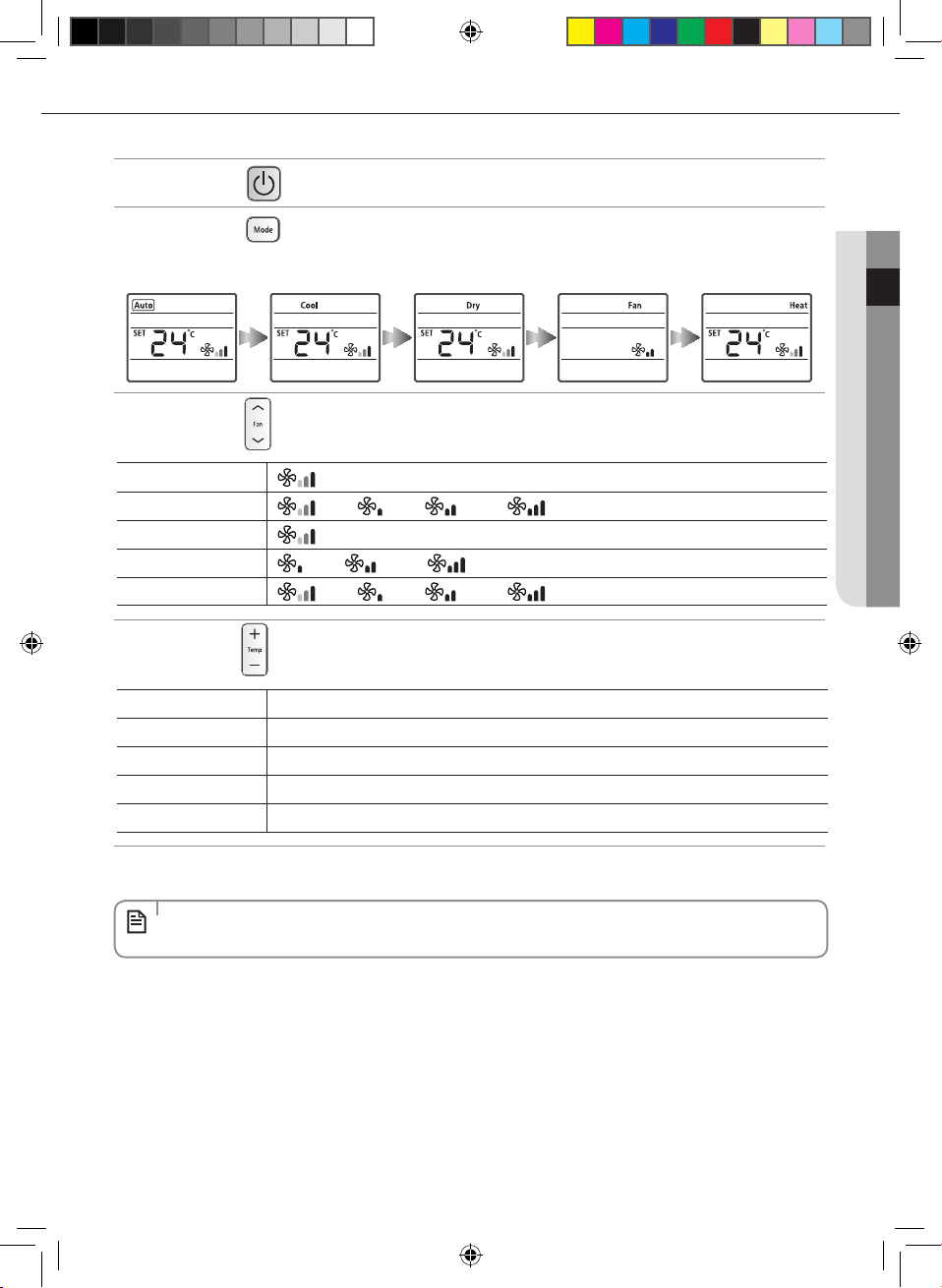

Funcţiile de bază .......................................................................... 14

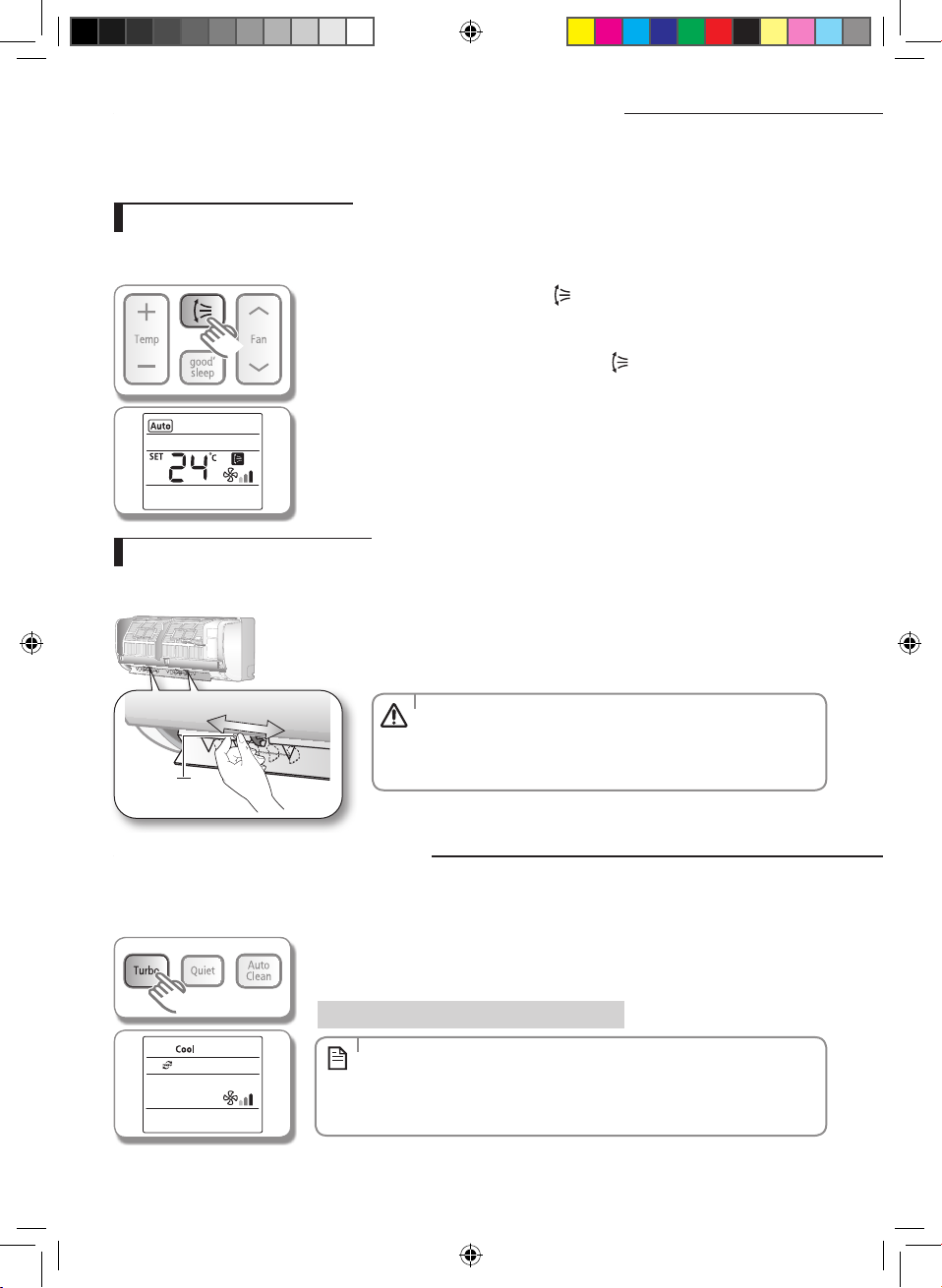

Reglarea direcţiei de circulaţie a aerului ........................... 16

Utilizarea funcţiei Turbo ........................................................... 16

Mod ...................................................................... 17

Setarea temporizatorului ......................................................... 18

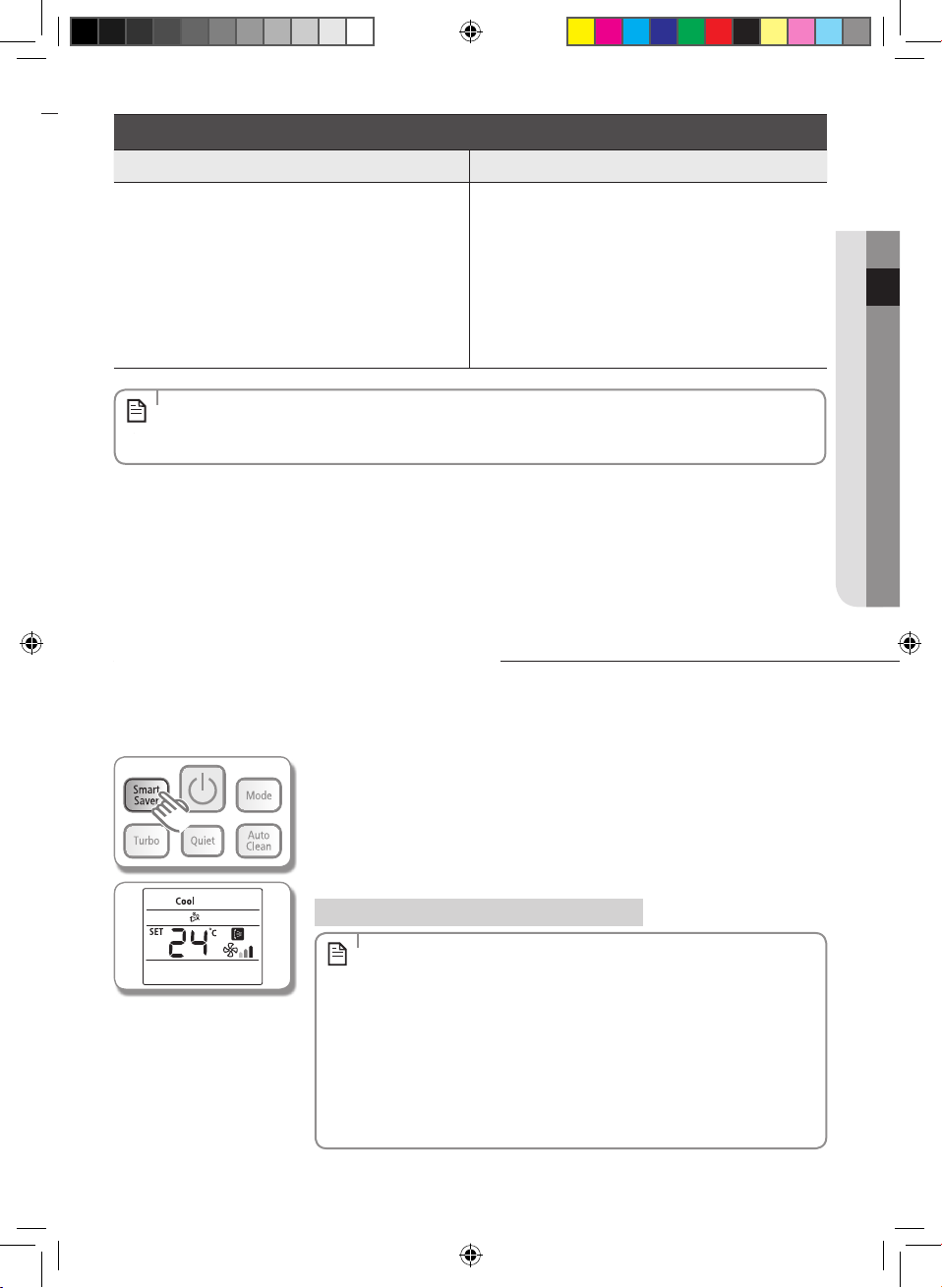

Utilizarea funcţiei Smart Saver ............................................... 19

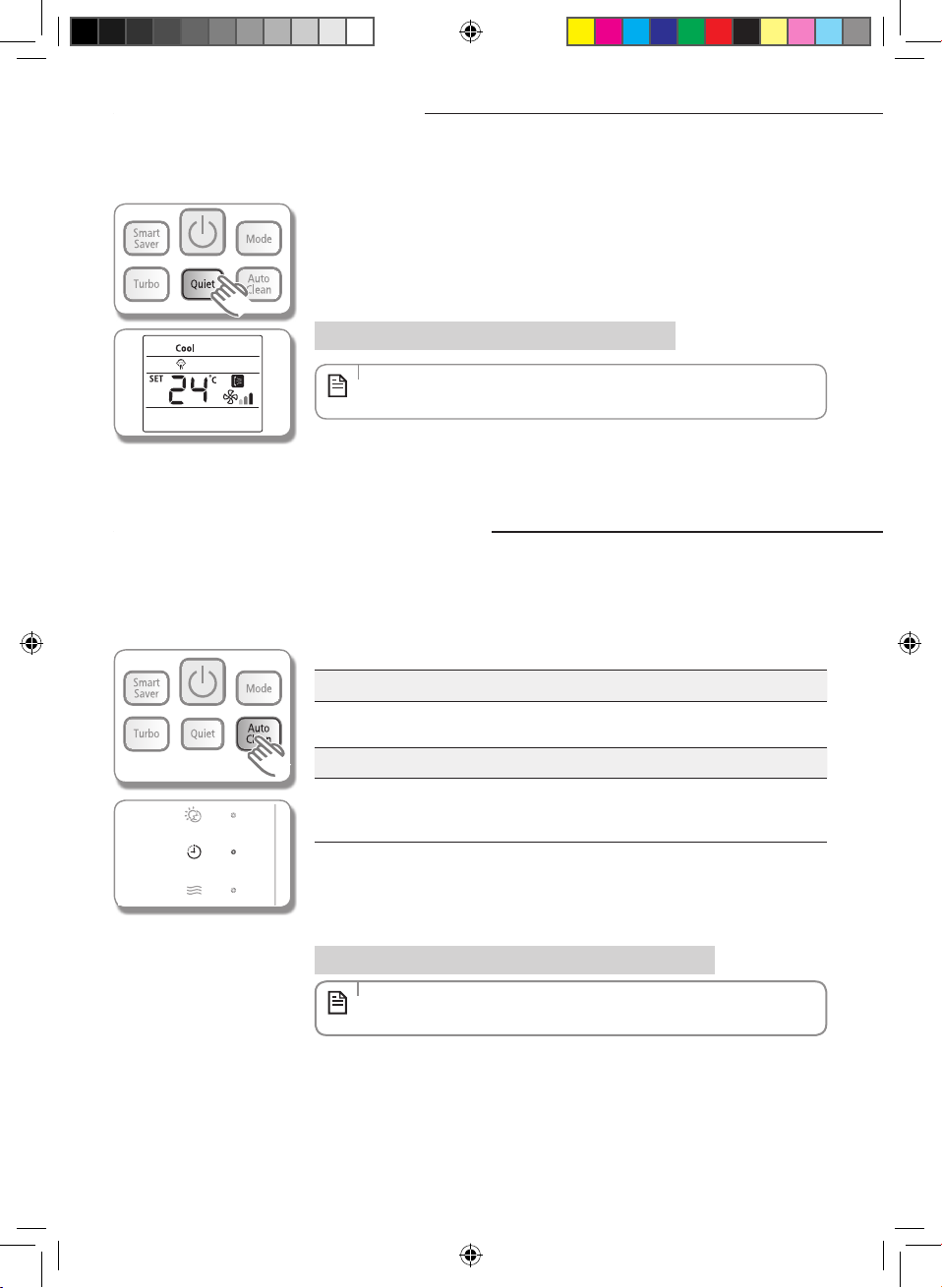

Utilizarea funcţiei Quiet ............................................................ 20

Utilizarea funcţiei Auto Clean ................................................ 20

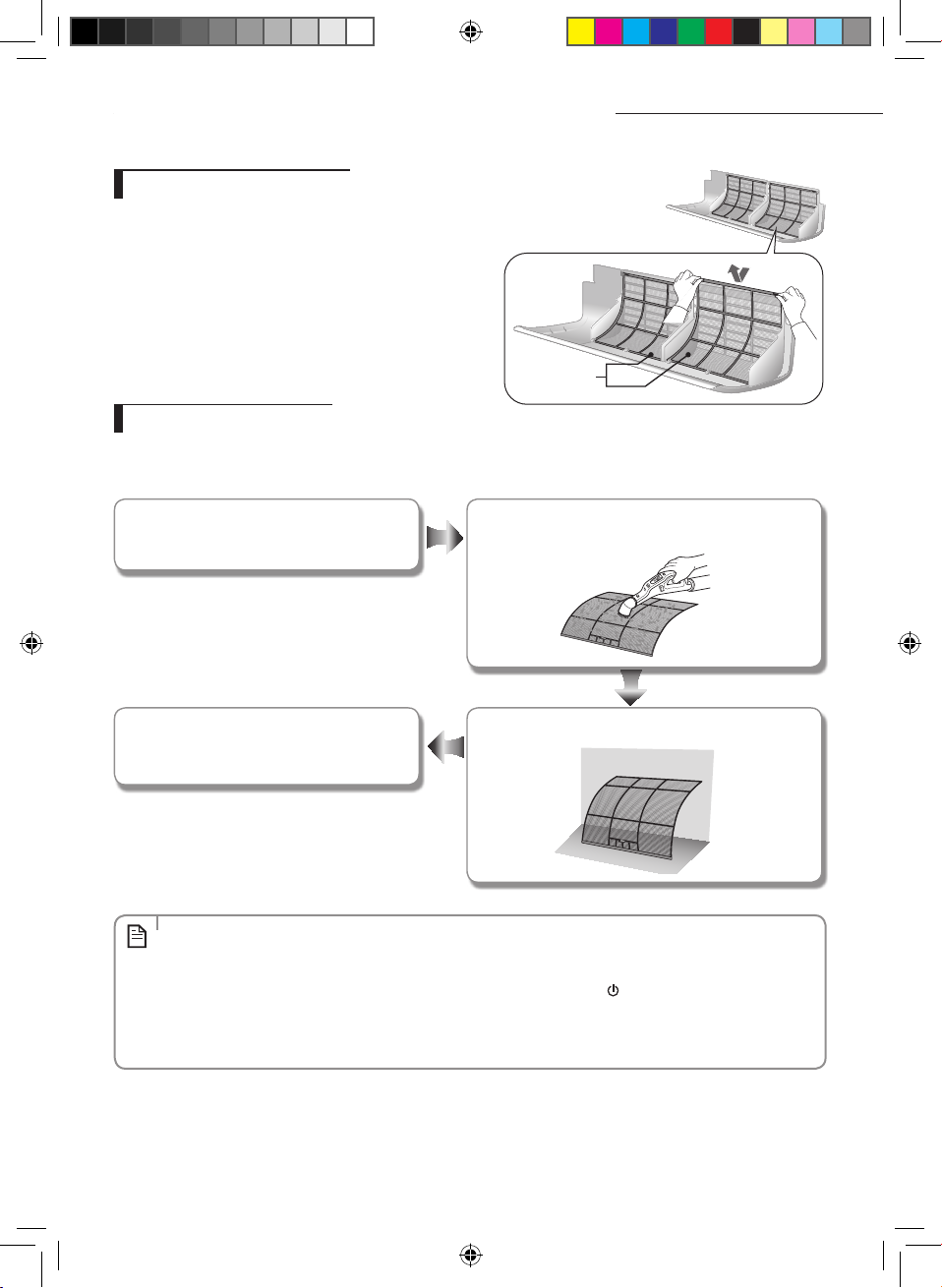

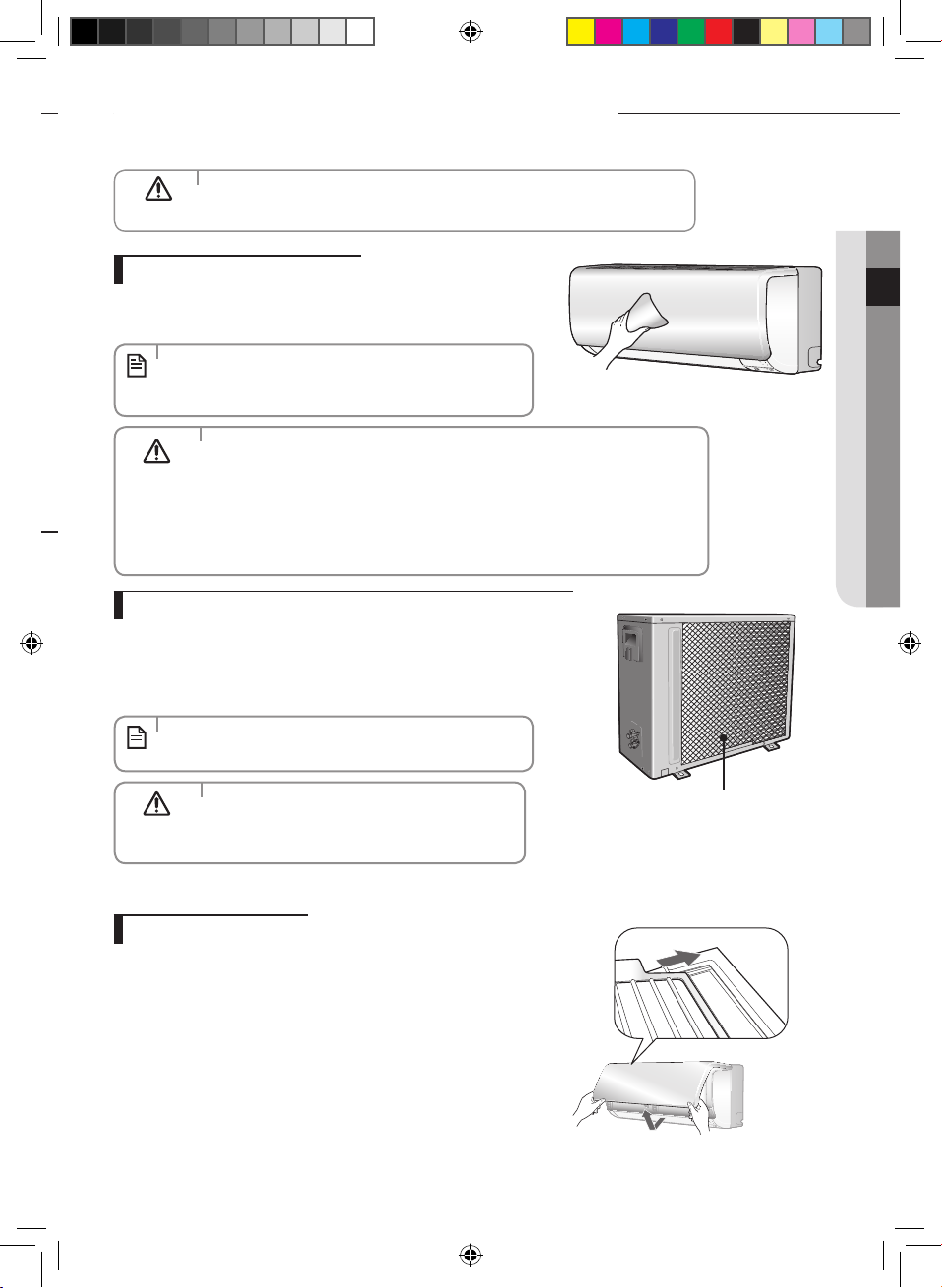

Curăţarea aparatului de aer condiţionat .......................... 21

Întreţinerea aparatului de aer condiţionat ...................... 23

Ghid de rezolvare rapidă a problemelor .......................... 24

INSTALARE

Măsuri de siguranţă ................................................................... 26

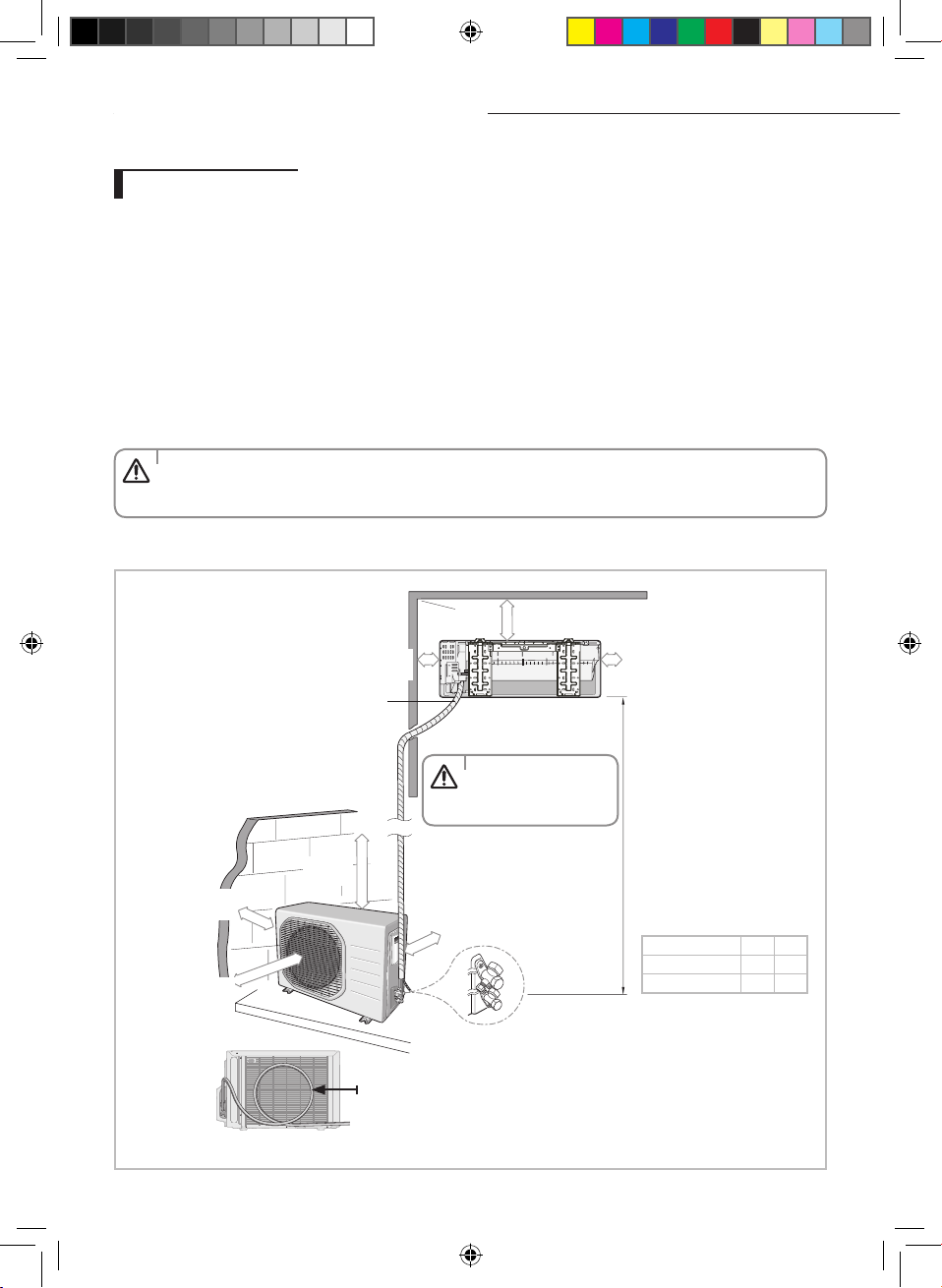

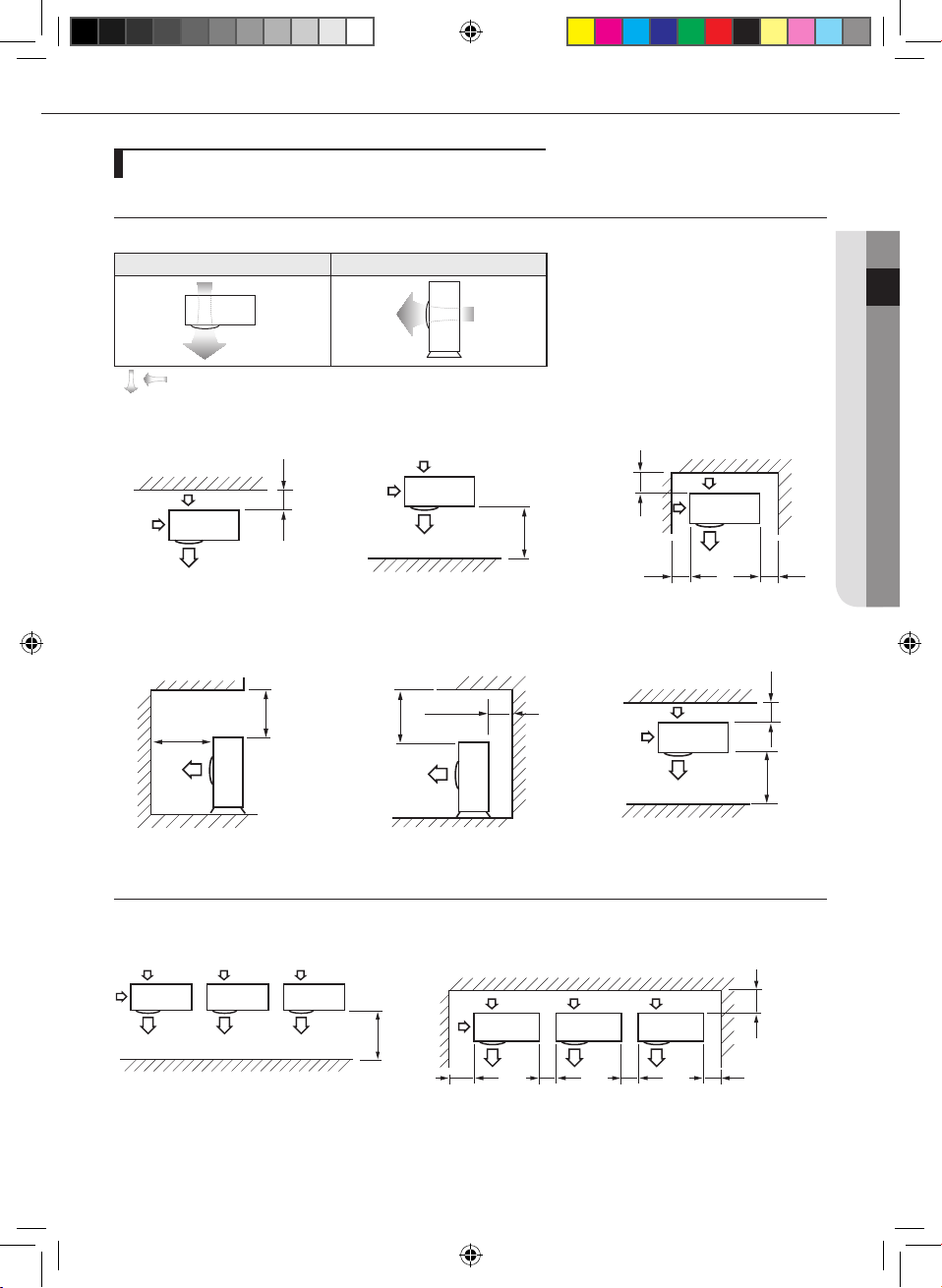

Alegerea locului de instalare .................................................. 27

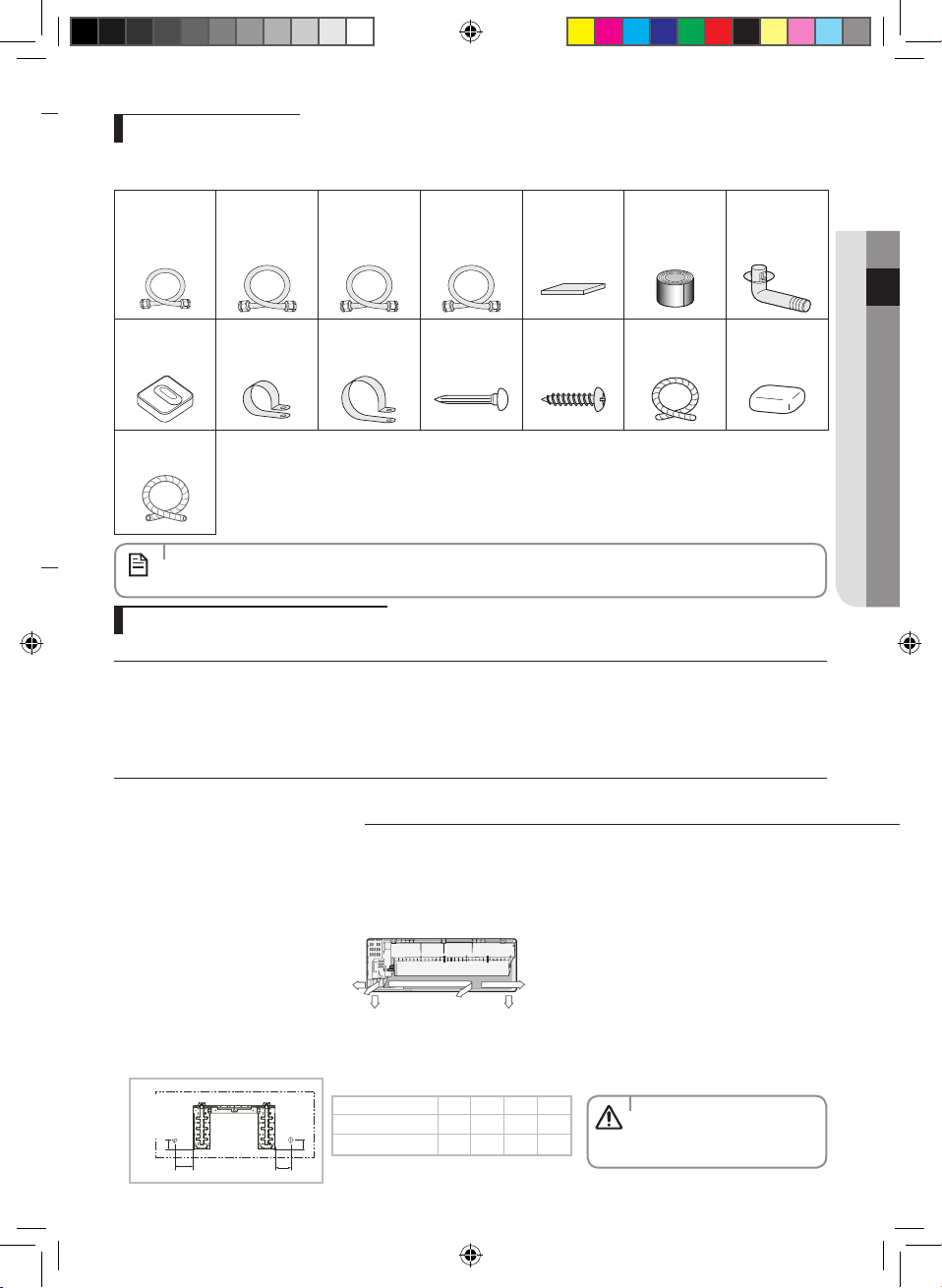

Accesorii .......................................................................................... 30

Fixarea suportului ....................................................................... 31

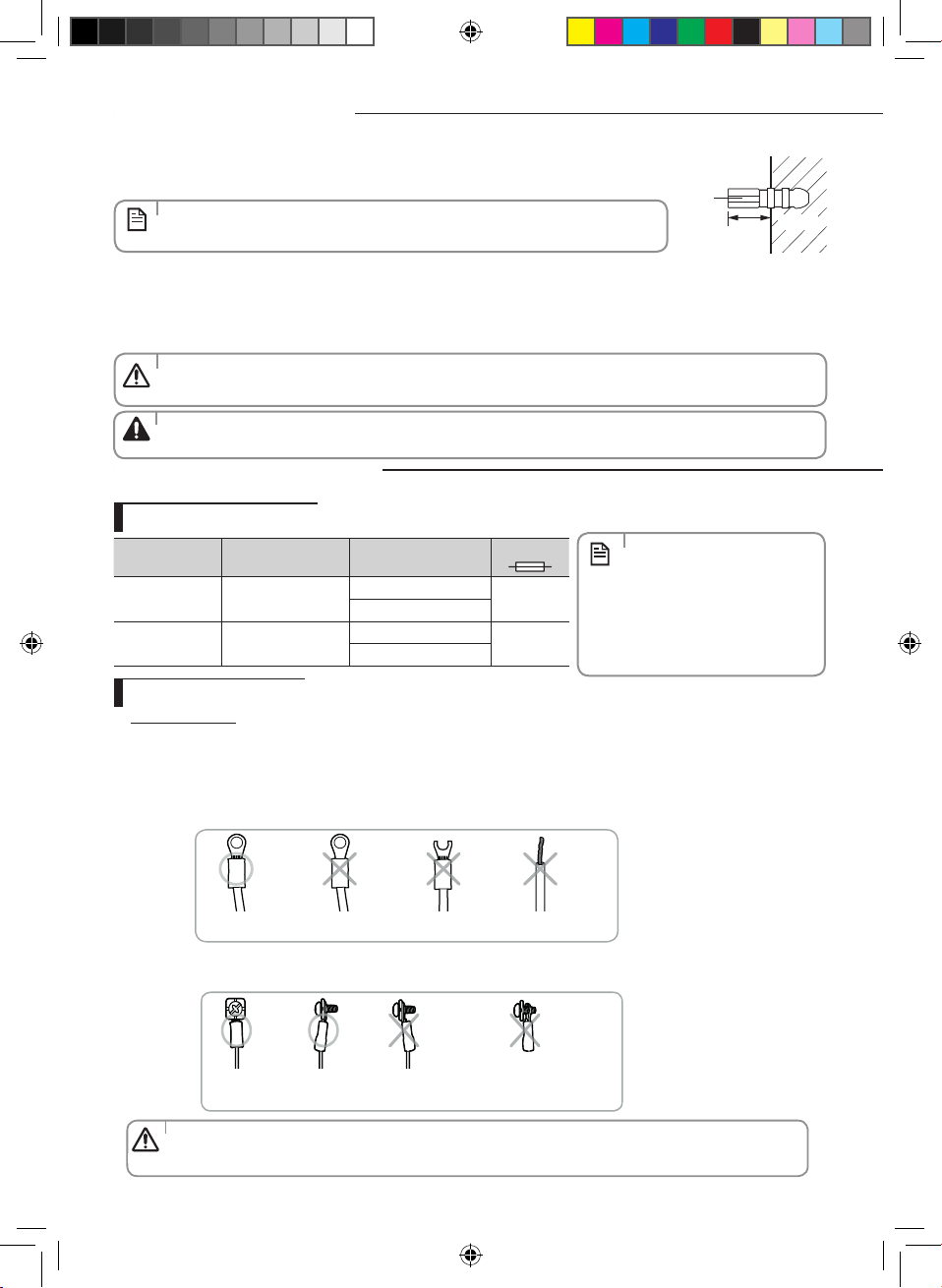

Conectarea cablului ................................................................... 32

Instalarea şi conectarea conductei de asamblare

a unităţii de interior .................................................................... 34

Purjarea unităţii de interior .................................................... 35

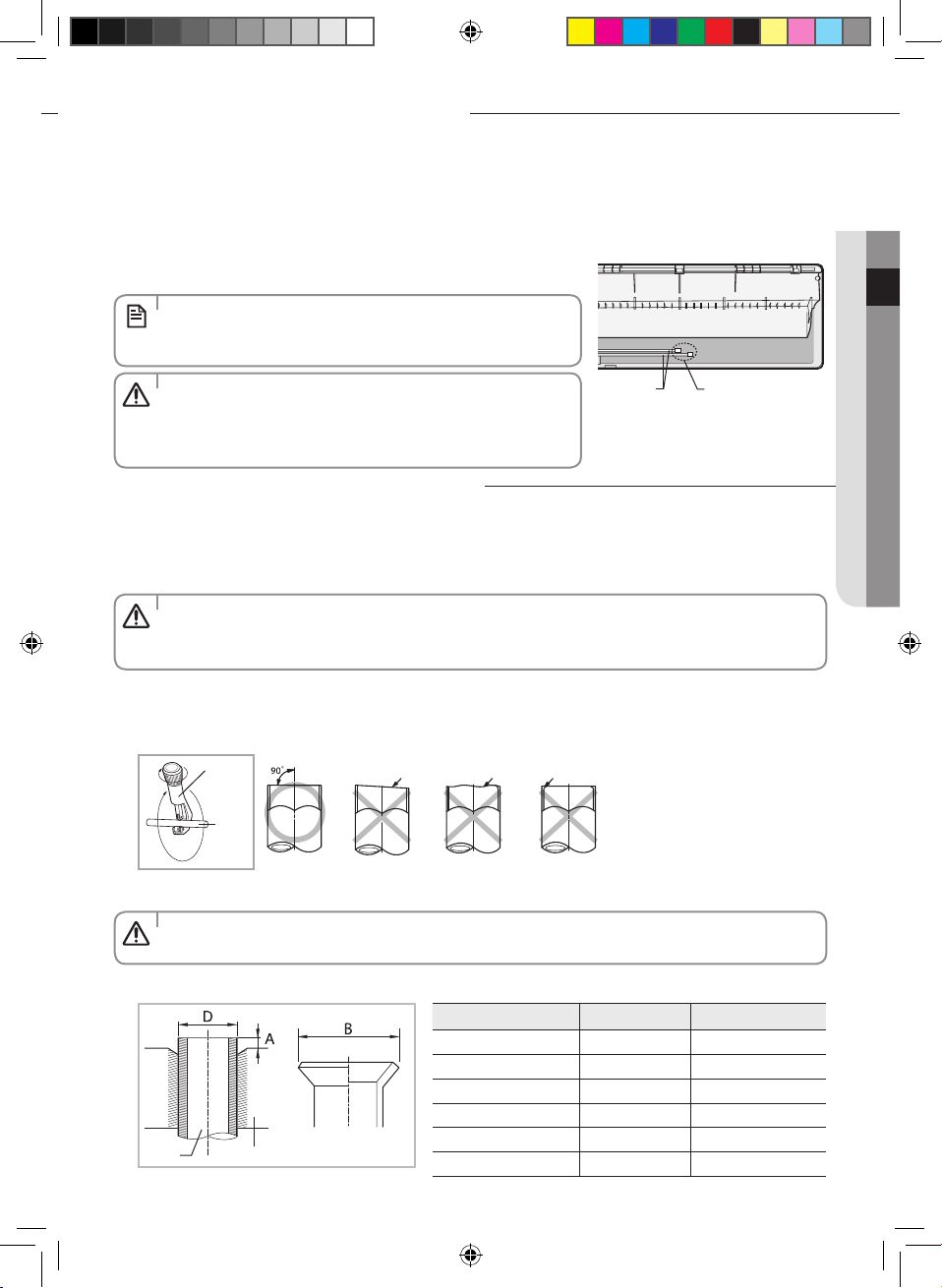

Tăierea sau prelungirea ţevii .................................................. 35

Instalarea şi conectarea furtunului pentru

scurgere la unitatea interioară .............................................. 36

Schimbarea direcţiei furtunului pentru scurgere ......... 37

Instalarea şi conectarea furtunului pentru

scurgere la unitatea exterioară ............................................. 38

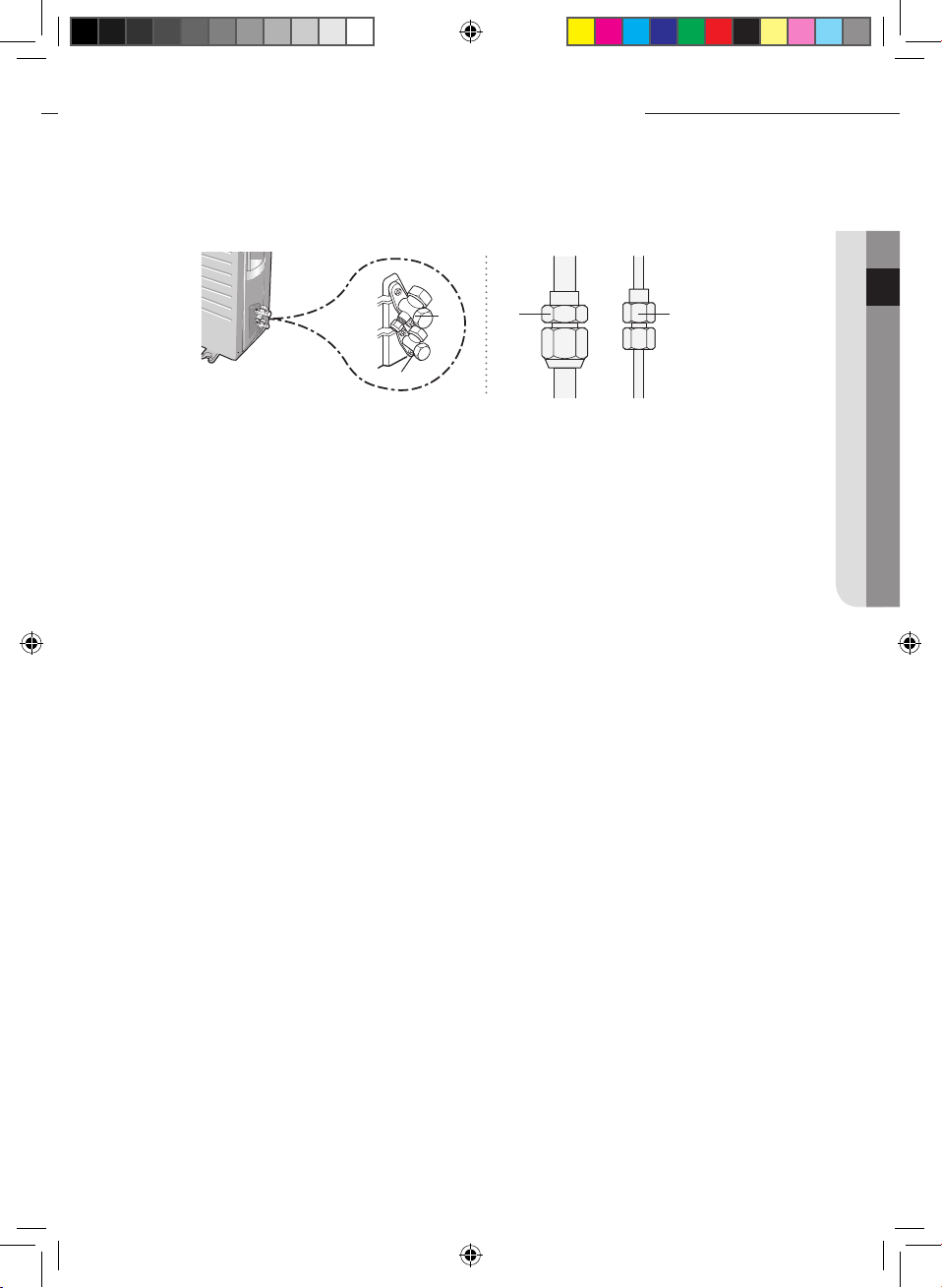

Purjarea ţevilor conectate ....................................................... 38

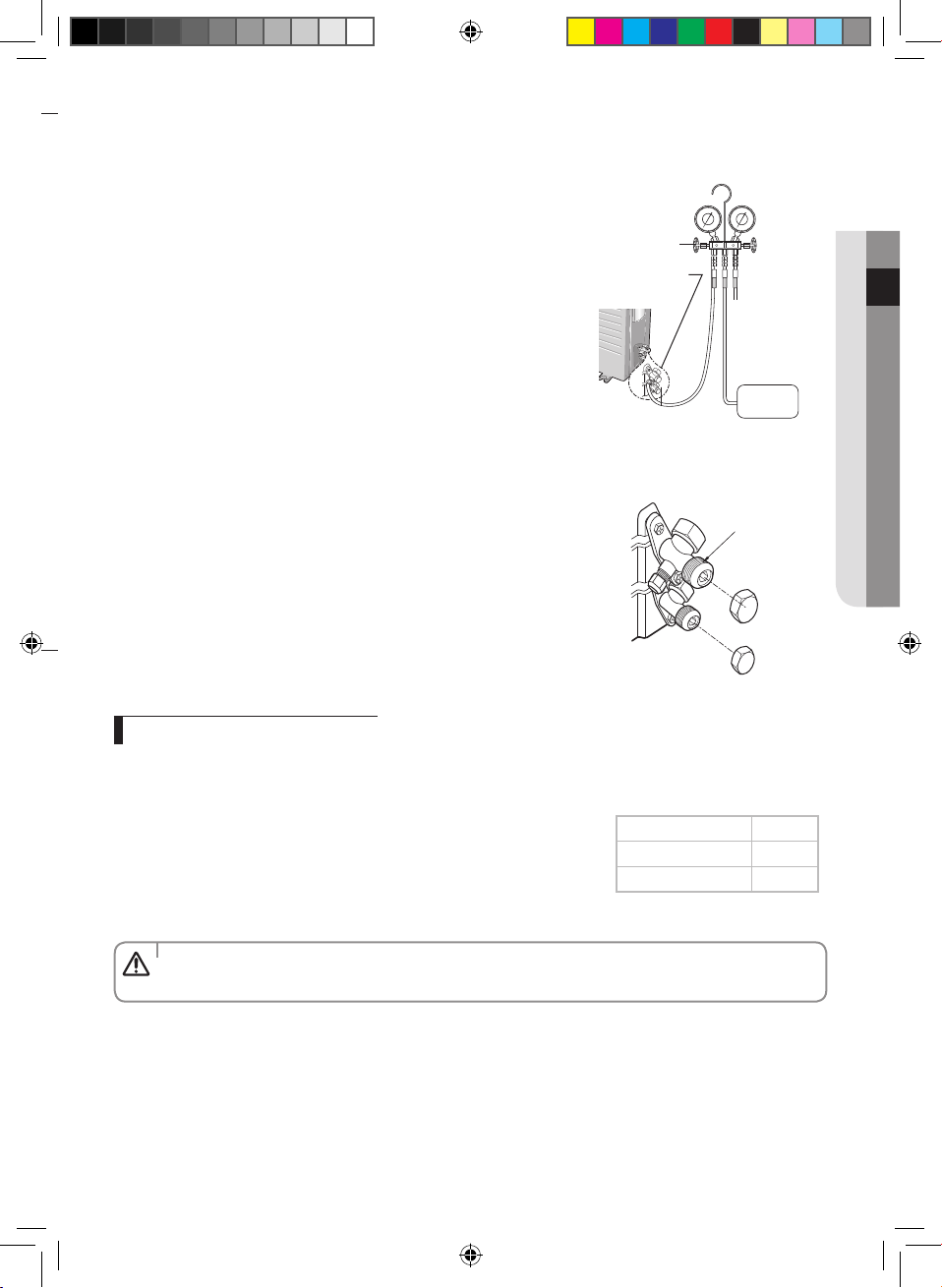

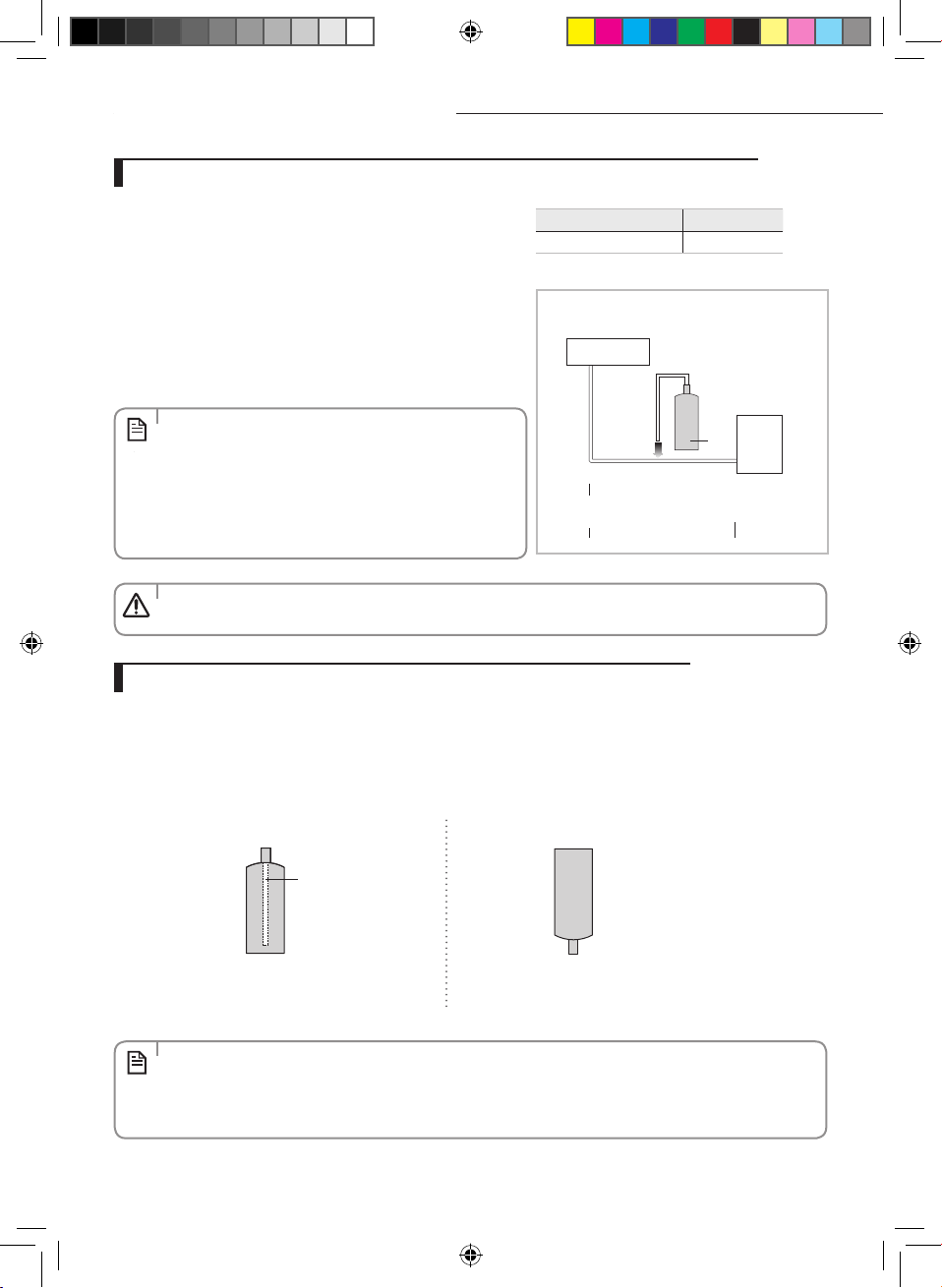

Realizarea testelor pentru scurgeri de gaz ...................... 41

Fixarea unităţii interioare ......................................................... 42

Fixarea unităţii de exterior în locaţie .................................. 42

Vericarea nală şi probele de funcţionare .................... 43

Procedura de scădere a presiunii

(când îndepărtaţi produsul) ................................................... 43

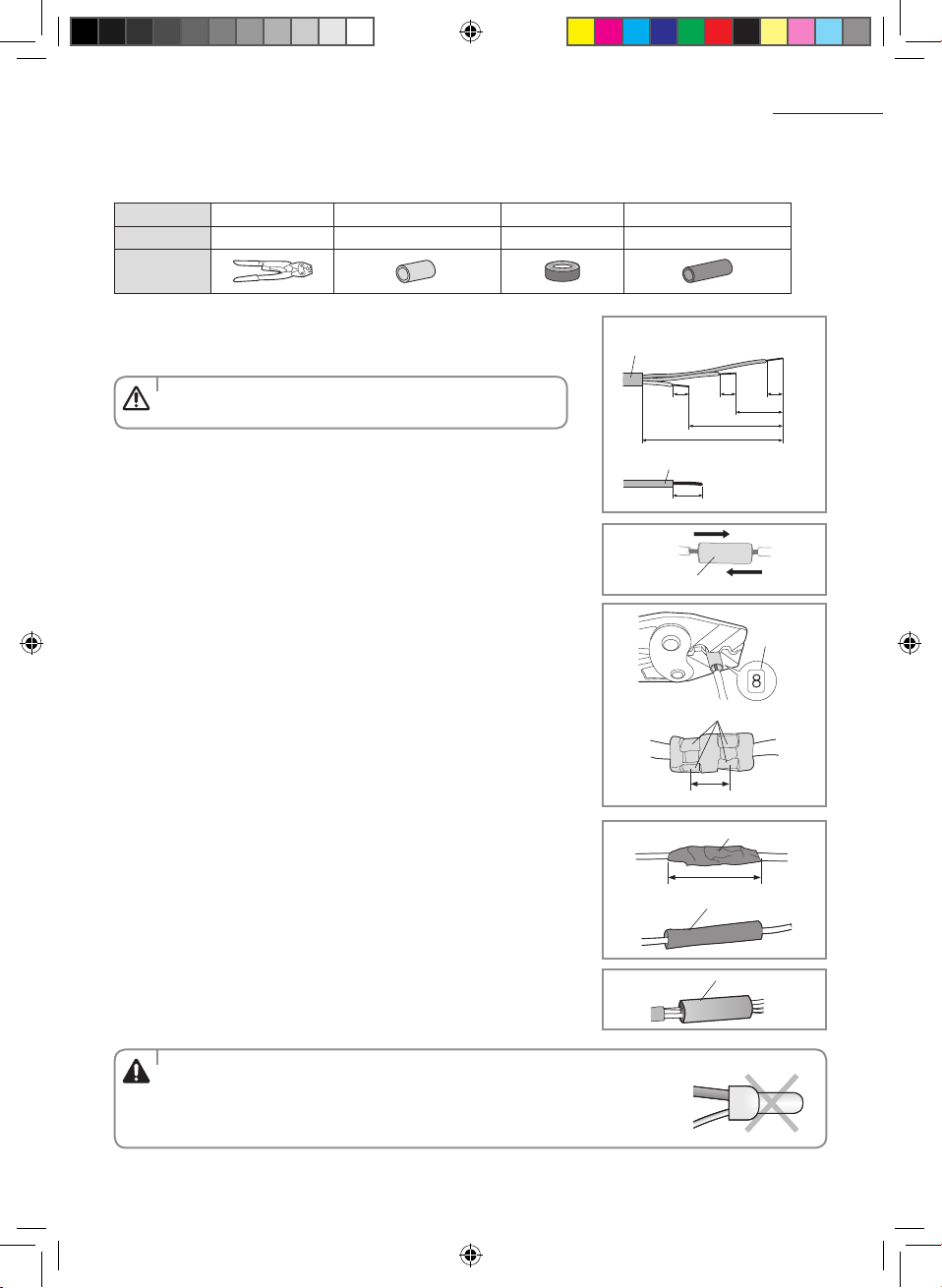

Cum să conectaţi cablurile de alimentare prelungite

..... 44

Acest produs a fost conceput să fie în conformitate cu Directiva privind tensiunea joasă (2006/95/EC) şi cu Directiva privind
compatibilitatea electromagnetică (2004/108/EC) ale Uniunii Europene.

(Deşeuri de echipamente electrice şi electronice)

(Aplicabil în țări cu sisteme de colectare separate)

Acest simbol de pe produs, accesorii şi documentaţie indică faptul că produsul şi accesoriile sale electronice
(încărcător, căşti, cablu USB) nu trebuie eliminate împreună cu alte deşeuri menajere la finalul duratei lor de
utilizare. Dat fiind că eliminarea necontrolată a deşeurilor poate dăuna mediului înconjurător sau sănătăţii umane,
vă rugăm să separaţi aceste articole de alte tipuri de deşeuri şi să le reciclaţi în mod responsabil, promovând
astfel reutilizarea durabilă a resurselor materiale.
Utilizatorii casnici trebuie să-l contacteze pe distribuitorul care le-a vândut produsul sau să se intereseze la
autorităţile locale unde şi cum pot să ducă aceste articole pentru a fi reciclate în mod ecologic.
Utilizatorii comerciali trebuie să-şi contacteze furnizorul şi să consulte termenii şi condiţiile din contractul de
achiziţie. Acest produs şi accesoriile sale electronice nu trebuie eliminate împreună cu alte deşeuri comerciale.

Cum se elimină corect acest produs

2

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 2 2012-12-13 14:44:43

UTILIZARE

Măsuri de siguranţă

Înainte să utilizaţi noul dvs. aparat de aer condiţionat, citiţi acest manual cu atenţie
pentru a vă asigura că ştiţi cum să utilizaţi în mod sigur şi eficient funcţiile numeroase
ale noului dvs. aparat.

Deoarece următoarele instrucţiuni de utilizare acoperă diferite modele,
caracteristicile aparatului dvs. de aer condiţionat pot să fie puţin diferite de cele
descrise în acest manual. Dacă aveţi întrebări, apelaţi cel mai apropiat centru de
asistenţă sau găsiţi ajutor şi informaţii online la www.samsung.com .

Simboluri importante de siguranţă şi precauţii:

ROMÂNĂ

AVERTIZARE

ATENŢIE

Pericolele sau exploatarea periculoasă pot avea ca rezultate
vătămarea corporală gravă sau decesul.

Pericolele sau exploatarea periculoasă pot avea ca rezultate

vătămarea corporală uşoară sau pagube materiale.

Urmaţi instrucţiunile cu atenţie. Întrerupeţi alimentarea.
NU încercaţi. NU dezasamblaţi.
Asiguraţi-vă că aparatul este împământat pentru a preveni şocul electric.

PENTRU INSTALARE

AVERTIZARE

Utilizaţi o linie de alimentare cu specicaţiile de tensiune ale produsului
sau mai mari şi utilizaţi linia de alimentare doar pentru acest aparat. De
asemenea, nu utilizaţi o linie de prelungire.



Prelungirea liniei de alimentare poate cauza şocuri electrice sau incendii.



Nu utilizaţi transformatoare electrice. Pot cauza şocuri electrice sau

incendii.



În cazul în care condiţiile de tensiune/frecvenţă/curent nominal sunt

diferite, acest lucru poate cauza incendii.

Acest aparat trebuie instalat de către un tehnician calicat sau de către o
rmă care oferă astfel de servicii.



Ignorarea acestei recomandări poate duce la şoc electric, incendii,

explozie, probleme de funcţionare a produsului sau vătămare.

Instalaţi un comutator şi un întreruptor pentru aparatul de aer condiţionat.



Ignorarea acestei recomandări poate duce la şoc electric sau incendii.

Fixaţi bine unitatea exterioară astfel încât partea electrică a acesteia să nu
e expusă.



Ignorarea acestei recomandări poate duce la şoc electric sau incendii.

3

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 3 2012-12-13 14:44:44

Măsuri de siguranţă

Nu instalaţi acest aparat în apropierea unui radiator sau în apropierea unor
materiale inamabile. Nu instalaţi această unitate în medii umede, uleioase
sau pline de praf, în locuri în care este expusă direct razelor solare sau apei
(ploaie). Nu instalaţi acest aparat într-un loc în care este posibil să existe
scurgeri de gaz.



Acest lucru poate duce la şoc electric sau la generarea de incendii.

Nu instalaţi unitatea exterioară la înălţime mare pe pereţi exteriori,
deoarece aceasta poate cădea.



Dacă unitatea exterioară cade, aceasta poate genera pagube sau poate

duce la vătămarea sau chiar la omorârea persoanelor aflate sub aceasta.

Acest aparat trebuie să aibă o împământare corespunzătoare. Nu conectaţi
împământarea aparatului la o conductă de gaz, conductă de apă de plastic
sau linie de telefon.



Dacă nu faceţi acest lucru, se pot produce şocuri electrice, incendii şi

explozii.



Asiguraţi-vă că utilizaţi o priză cu împământare.

PENTRU INSTALARE

ATENŢIE

Instalaţi aparatul pe o pardoseală dreaptă şi tare, care îi poate susţine
greutatea.



Ignorarea acestei recomandări poate duce la vibraţii anormale, zgomot

sau probleme de funcţionare a produsului.

Instalaţi furtunul pentru evacuare în mod corespunzător, astfel încât apa să
se scurgă corect.



Ignorarea acestei recomandări poate duce la revărsarea apei şi la pagube.

Când instalaţi unitatea exterioară, asiguraţi-vă că aţi conectat furtunul
pentru scurgere, astfel încât să se realizeze corect evacuarea apei.



Apa generată în timpul încălzirii de către unitatea exterioară se poate
revărsa şi poate provoca daune.
În special iarna, când se formează ţurţuri de gheaţă, căderea acestora poate
duce la vătămare sau poate fi cauzatoare de moarte sau de daune.

4

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 4 2012-12-13 14:44:44

PENTRU SURSA DE
ALIMENTARE

AVERTIZARE

Dacă se defectează întrerupătorul, contactaţi cel mai apropiat centru de
reparaţii.

Nu trageţi de linia de alimentare şi nici nu o îndoiţi în mod excesiv. Nu
răsuciţi şi nu înnodaţi linia de alimentare. Nu agăţaţi linia de alimentare
de un obiect de metal, nu plasaţi obiecte grele pe linia de alimentare,
nu introduceţi linia de alimentare între obiecte şi nu împingeţi linia de
alimentare în spaţiul din spatele aparatului.



Acest lucru poate cauza şocuri electrice sau incendii.

ROMÂNĂ

PENTRU SURSA DE
ALIMENTARE

ATENŢIE

Când nu folosiţi aparatul de aer condiţionat o perioadă îndelungată sau în
timpul furtunilor cu tunete/fulgere, întrerupeţi alimentarea cu energie de la
întreruptor.



Ignorarea acestei recomandări poate duce la şoc electric sau incendii.

PENTRU UTILIZARE

AVERTIZARE

Dacă aparatul este plin de apă, luaţi legătura cu cel mai apropiat centru de
service.



Ignorarea acestei recomandări poate duce la şoc electric sau incendii.

Dacă aparatul face un zgomot ciudat, scoate miros de ars sau fum,
întrerupeţi alimentarea imediat şi conectaţi centrul de reparaţii cel mai
apropiat.



Dacă nu faceţi acest lucru, se pot produce şocuri electrice sau incendii.

În cazul unei scurgeri de gaz (cum este gazul propan, gazul PL etc.) ventilaţi
imediat fără a atinge linia de alimentare. Nu atingeţi aparatul sau linia de
alimentare.



Nu utilizaţi ventilatoare.



Scânteile pot provoca explozii sau incendii.

Pentru a reinstala aparatul de aer condiţionat, contactaţi cel mai apropiat
centru de service.



Ignorarea acestei recomandări poate duce la probleme de funcţionare a

produsului, scurgeri de apă, şoc electric sau incendii.



Nu vi se oferă gratuit montarea produsului. Dacă reinstalaţi produsul în

alt loc, vor fi necesare alte cheltuieli de instalare.



În special atunci când doriţi să instalaţi produsul într-o locaţie
neobişnuită, precum un perimetru industrial sau într-o zonă de litoral, unde este
expus sării din aer, contactaţi cel mai apropiat centru de service.

5

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 5 2012-12-13 14:44:44

Măsuri de siguranţă

Nu atingeţi întrerupătorul cu mâinile umede.



Acest lucru poate cauza şocuri electrice.

Nu opriţi aparatul de aer condiţionat de la întrerupător în timpul
funcţionării.



Oprirea şi pornirea aparatului de aer condiţionat utilizând întrerupătorul

poate cauza scântei, şocuri electrice sau incendii.

După ce dezambalaţi aparatul de aer condiţionat nu lăsaţi ambalajele la
îndemâna copiilor, deoarece acestea pot  periculoase pentru copii.



Jocul copiilor cu pungile poate duce la asfixiere.

Nu introduceţi degetele sau corpuri străine în priză când funcţionează
aparatul.



Aveţi grijă să nu se rănească copiii introducându-şi degetele în produs.

Nu atingeti cu mâinile sau cu degetele fanta prin care iese aerul în timpul
încălzirii.



Acest lucru poate duce la electrocutare sau la arsuri.

Nu introduceţi degetele sau corpuri străine în alimentarea cu aer/fanta de
ieşire a aerului când funcţionează aparatul.



Aveţi grijă să nu se rănească copiii introducându-şi degetele în produs.

Nu loviţi şi nu trageţi foarte tare aparatul de aer condiţionat.



Acest lucru poate duce la incendiu, vătămare sau probleme de

funcţionare a produsului.

6

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 6 2012-12-13 14:44:44

PENTRU UTILIZARE

AVERTIZARE

Nu aşezaţi obiecte în apropierea unităţii exterioare care permit copiilor să
se urce pe aparat.



Copiii se pot răni grav.

Nu folosiţi aparatul de aer condiţionat perioade de timp îndelungate în
locaţii prost aerisite sau în apropierea persoanelor cu dizabilităţi.



Deoarece acest lucru poate fi periculos din cauza lipsei de oxigen,

deschideţi fereastra cel puţin o dată pe oră.

Dacă pătrund substanţe străine, cum este apa, în aparat, întrerupeţi
alimentarea şi contactaţi cel mai apropiat centru de reparaţii.



Dacă nu faceţi acest lucru, se pot produce şocuri electrice sau incendii.

Nu încercaţi să reparaţi, să demontaţi sau să modicaţi singur/ă aparatul.



Nu folosiţi alt fel de siguranţă (sârmă de cupru, etc.) în afara celor

standard.



Ignorarea acestei recomandări poate duce la şoc electric, incendii,

probleme de funcţionare a produsului sau vătămare.

PENTRU UTILIZARE

ATENŢIE

Nu plasaţi obiecte sau dispozitive sub unitatea interioară.



Apa care picură din unitatea interioară poate provoca incendii sau daune.

Asiguraţi-vă că nu este deteriorat cadrul de montare al unităţii exterioare
cel puţin o dată pe an.



Ignorarea acestei recomandări poate provoca vătămarea, moartea sau

daune.

Intensitatea maximă este măsurată conform standardului IEC pentru
siguranţă, iar tensiunea este măsurată conform standardului ISO pentru
ecienţă energetică.

ROMÂNĂ

7

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 7 2012-12-13 14:44:44

Măsuri de siguranţă

Nu vă urcaţi pe aparat şi nu aşezaţi pe acesta obiecte (precum rufe,
lumânări sau ţigări aprinse, vase, substanţe chimice, obiecte de metal, etc.).



Ignorarea acestei recomandări poate duce la şoc electric, incendii,

probleme de funcţionare a produsului sau vătămare.

Nu umblaţi la aparat cu mâinile ude.



Acest lucru poate duce la electrocutare.

Nu pulverizaţi substanţe volatile precum insecticidele pe suprafaţa
aparatului.



Pe lângă faptul că dăunează oamenilor, acest lucru poate duce, de

asemenea, la electrocutare, incendii sau probleme de funcţionare a produsului.

Nu beţi apa scursă din aparatul de aer condiţionat.



Această apă poate dăuna oamenilor.

Nu izbiţi telecomanda şi nu o demontaţi.
Nu atingeţi ţevile conectate la produs.



Acest lucru poate provoca arsuri sau vătămări.

Nu utilizaţi acest aparat de aer condiţionat pentru a păstra echipamente
de precizie, alimente, animale, plante sau cosmetice sau în alte scopuri
neobişnuite.



Acest lucru poate provoca daune.

Evitaţi expunerea directă pentru o perioadă îndelungată a persoanelor,
animalelor sau a plantelor la curentul de aer provenit de la aparatul de aer
condiţionat.



Acest lucru poate dăuna oamenilor, animalelor sau plantelor.

Acest aparat nu este destinat utilizării de către persoane (inclusiv copii)
cu facultăţi zice, senzoriale sau mintale reduse, fără experienţă sau
cunoştinţe, dacă nu sunt supravegheaţi sau pregătiţi în privinţa utilizării
aparatului de către o persoană responsabilă cu siguraţa acestora. Copiii
trebuie supravegheaţi pentru a nu se juca cu aparatul.

8

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 8 2012-12-13 14:44:44

PENTRU CURĂŢARE

AVERTIZARE

Nu curăţaţi aparatul pulverinzând apă direct pe acesta. Nu folosiţi benzol,
diluant sau alcool pentru a curăţa aparatul.



Acest lucru poate duce la decolorare, deformare, deteriorare, şoc electric

sau la incendii.

Înainte de a curăţa sau efectua operaţiuni de întreţinere a aparatului,
întrerupeţi alimentarea şi aşteptaţi până când se opreşte ventilatorul.



Dacă nu faceţi acest lucru, se pot produce şocuri electrice sau incendii.

ROMÂNĂ

PENTRU CURĂŢARE

ATENŢIE

Aveţi grijă când curăţaţi suprafaţa schimbătorului de căldură al unităţii
exterioare, deoarece are muchii ascuţite.



Pentru a nu vă tăia degetele, purtaţi mănuşi groase de bumbac când îl

curăţaţi.

Nu curăţaţi singuri interiorul aparatului de aer condiţionat.



Pentru a curăţa interiorul aparatului, contactaţi cel mai apropiat centru de

service.



Când curăţaţi filtrul intern, consultaţi instrucţiunile din secţiunea

„Curăţarea aparatului de aer condiţionat”.



Ignorarea acestei recomandări poate duce la avarii, şoc electric sau

incendii.

9

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 9 2012-12-13 14:44:44

Vericarea înainte de utilizare

Intervale de funcţionare

Tabelul de mai jos indică intervalele de temperatură şi umiditate în care poate să
funcţioneze aparatul de aer condiţionat. Consultaţi tabelul pentru utilizare ecientă.

Mod

Răcire

Încălzire

Deumidicare



Dacă aparatul de aer condiţionat funcţionează în modul de răcire o perioadă de timp îndelungată într-o zonă cu umiditate

ridicată, este posibil să apară condens.



Dacă temperatura exterioară scade sub -5°C, capacitatea de încălzire poate scădea şi cu 60%~70% din capacitatea specicată

conform condiţiilor de utilizare.

Temperatură

interioară

16˚C~32˚C -10˚C~46˚C Umiditate relativă 80% sau mai puţin

27˚C sau mai puţin

18˚C~32˚C

Întreţinerea aparatului de aer condiţionat

Protecţii interne prin sistemul de control a unităţii



Această protecţie internă funcţionează dacă apare un defect intern în aparatul de aer condiţionat.

Tip Descriere

Împotriva aerului rece

Ciclu dezgheţare

Anti-protecţia bateriei interne

Protejarea compresorului

Temperatură

exterioară

-15˚C~24˚C -

-10˚C~46˚C -

Ventilatorul intern va  oprit împotriva aerului rece atunci când pompa de căldură se
încălzeşte.

Ventilatorul interior se opreşte, pentru a dezgheţa gheaţa atunci când se încălzeşte
pompa de încălzire.

Compresorul va  oprit pentru a proteja bateria internă atunci când aparatul de aer
condiţionat funcţionează în modul răcire.

Aparatul de aer condiţionat nu începe funcţionarea imediat după ce a fost pornit pentru a
proteja compresorul unităţii de exterior.

Umiditate interioară

• Dacăpompadecăldurăfuncţioneazăînmodîncălzire,cicluldezgheţareesteacţionatpentruaîndepărtadin

unitatea de exterior gheaţa care s-ar  putut depune la temperaturi scăzute.

NOTĂ

Ventilatorul intern este oprit automat şi repornit doar după ce ciclul de dezgheţare este încheiat.

10

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 10 2012-12-13 14:44:44

Vericarea denumirii componentelor

Este posibil ca aparatul de aer condiţionat pe care l-aţi achiziţionat să aibă un aspect uşor diferit de ilustraţie în funcţie de model.

Părţi principale

Senzor de
temperatură a
încăperii

ROMÂNĂ

Filtru de aer (sub panou)

Lamelă de circulaţie a aerului

(în sus şi în jos)

Manetă ştift lamelă

Aşaj

Admisie aer

Lamelă de circulaţie a aerului
(la stânga şi la dreapta)

Indicator

Indicator Timer/Auto clean
(Temporizator/Autocurăţare)
Indicator de funcţionare

Buton Power(Pornit/Oprit)

Receptor telecomandă

11

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 11 2012-12-13 14:44:46

Vericarea telecomenzii

• Îndreptaţitelecomandacătrereceptorultelecomenziidinunitateaaatăîninterior.

• Cândapăsaţibutonul,buton,unsunetscurtsevaauzişiunindicatordetransmisie( ) buton, apare pe aşajul telecomenzii.

Butoanele telecomenzii

Aşajul telecomenzii

Smart Saver (Economie)

Utilizându-se mai puţină energie,

incinta ajunge la o temperatură între

24°C şi 30°C.

Turbo

Intră în funcţiune în cazul vitezei auto

a ventilatorului pentru o răcire rapidă.

Quiet (Silenţios)

Reduce zgomotul generat de

funcţionarea unităţii din interior.

Temp + -

Creşte/scade temperatura cu 1˚C.

Setează modul .

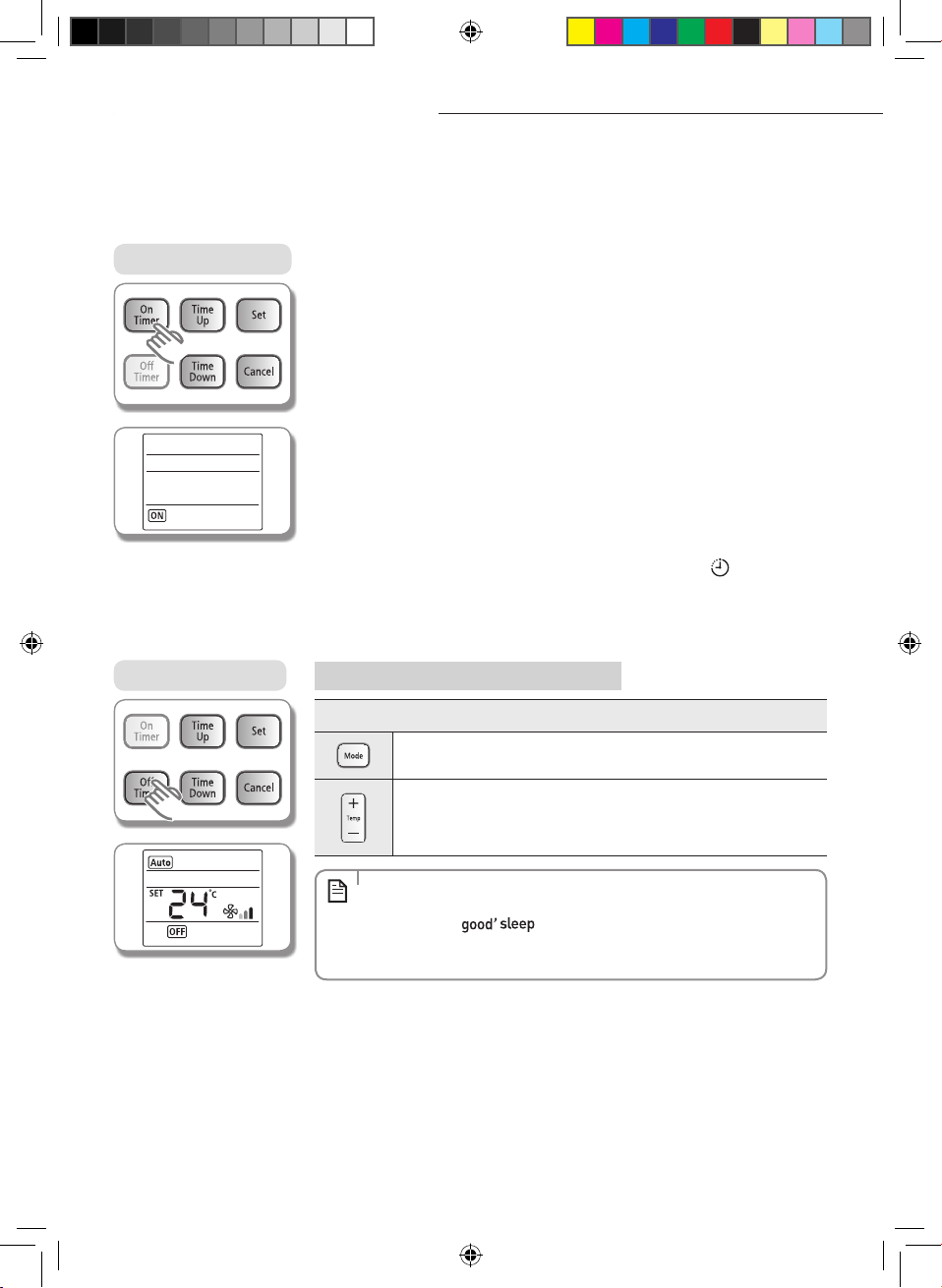

On Timer (Temporizator pornit)

Activaţi temporizatorul de funcţionare.

O Timer (Temporizator oprit)

Activaţi temporizatorul de oprire.

Time Up/Time Down (Timp +/-)

Reglează timpul pentru temporizator /

modul .

Acest buton nu este disponibil.

Power (Pornit/Oprit)

Porneşte/opreşte aparatul de aer condiţionat.

Mode (Mod)

Setaţi unul dintre cele 5 moduri de funcţionare.
(vezi paginile 14~15 pentru instrucţiuni).

Auto Clean (Autocurăţare)

Funcţia autocurăţare – Usucă interiorul unităţii
din interior pentru a îndepărta mirosul.

Air swing (Curent de aer oscilant)

Activează/Dezactivează automat mişcarea în
sus şi în jos a lamelei de circulaţie a aerului.

Fan (Ventilator) 

Reglează cantitatea de aer care circulă prin aparatul
de aer condiţionat prin intermediul a 4 viteze ale
ventilatorului: auto/mică/medie/mare.



Set (Setează)

Setează temporizatorul / modul .

Cancel (Anulează)

Anulează temporizatorul / modul .

• Asiguraţi-văcănuintrăapăîntelecomandă.

ATENŢIE

12

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 12 2012-12-13 14:44:46

Aşajul telecomenzii

Indicator mod

Indicator Turbo

Indicator Quiet(Silenţios)

Indicator Smart Saver

Indicator temporizator

pornit

Indicator temporizator oprire

Indicator

funcţionare
Indicator baterie slabă

Indicator transmisie
Indicator oscilare aer

Indicator turaţie
ventilator

Automat(Turbo)

Mică

Medie

Mare

Timpul de încărcare a bateriei

Când bateria este descărcată, ( ) acest lucru va apărea pe aşajul telecomenzii. Când apare pictograma, schimbaţi bateriile.
Telecomanda funcţionează cu două baterii de 1,5V tip AAA.

Păstrarea telecomenzii

Dacă nu veţi folosi telecomanda o perioadă de timp îndelungată este recomandat să scoateţi bateriile.

Introducerea bateriilor

1. Apăsaţi lamela aşa cum
indică săgeata de pe spatele
telecomenzii şi trageţi în sus.

2. Introduceţi două baterii ААА.

Vericaţi şi potriviţi semnele “+”

şi “-” corespunzător. Asiguraţi­vă că aţi introdus bateriile în
poziţia corectă.

3. Închideţi capacul plasându-l în poziţia
originală.

Ar trebui să auziţi un sunet de înclichetare

atunci când capacul este xat corect.

ROMÂNĂ

• Esteposibilcasemnalulsănuereceptatbinedacăexistăînapropierecorpurideiluminatculămpiuorescente

cu invertor.

NOTĂ

• Dacăexistăşialteproduseelectriceacţionateprintelecomandă,contactaţicelmaiapropiatcentrudeservice.

Dispoziţii privind eliminarea corectă a bateriilor acestui produs

(Aplicabil în țări cu sisteme de colectare separate)

Acest marcaj de pe baterie, de pe manualul de utilizare sau de pe ambalaj indică faptul că bateriile acestui
produs nu trebuie eliminate împreună cu alte deşeuri menajere la sfârşitul ciclului lor de viaţă. Dacă sunt marcate,
simbolurile chimice Hg, Cd sau Pb indică faptul că bateria conţine mercur, cadmiu sau plumb peste nivelurile
de referinţă prevăzute în Directiva CE 2006/66. În cazul în care bateriile nu sunt eliminate corespunzător, aceste
substanţe pot fi dăunătoare pentru sănătatea omului sau pentru mediu.

În vederea protejării resurselor naturale şi a promovării refolosirii materialelor, vă rugăm să separaţi bateriile de
celelalte tipuri de deşeuri şi să le reciclaţi prin intermediul sistemului gratuit de returnare a bateriilor la nivel local.

13

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 13 2012-12-13 14:44:47

Funcţiile de bază

Aparatul funcţionează în modul de bază prin apăsarea butonului Mode (Mod).

Auto

În modul Auto, aparatul de aer condiţionat va seta în mod automat temperatura şi viteza ventilatorului în funcţie de
temperatura detectată a camerei.

• Dacăutilizaţiunsistemmultiplu,înmoduldeoperareAuto,sistemulselecteazăotemperaturăşiunmoddeoperare

corespunzător (RĂCOARE sau ÎNCĂLZIRE) în funcţie de temperatura camerei la începutul funcţionării.

Cool (Răcire)

În modul Răcire, aparatul de aer condiţionat va răci aerul din cameră. Puteţi regla temperatura şi viteza ventilatorului pentru
a vă răcori în timpul anotimpurilor calde.

• Dacătemperaturadinexteriorestemultmaimaredecâttemperaturaselectatăpentruinterior,esteposibilsădurezeo

perioadă până se va atinge temperatura dorită pentru interior.

• ModulQuiet(Silenţios)( , ) scade nivelul zgomotului generat de unitatea din interior în modul Cool (Răcire).

Dry (Deumidicare)

Aparatul de aer condiţionat acţionează ca un dezumidicator în modul Dry (Deumidicare), îndepărtând umezeala din aerul
din interior. Modul uscat vă ajută să suportaţi mai uşor aerul dintr-o climă umedă.

Pentru a spori la maxim capacitatea de dezumidicare în timpul funcţionării în modul Dry (Deumidicare), aparatul de aer
condiţionat poate funcţiona la o temperatură mai scăzută sau mai mare decât temperatura setată de telecomandă.

Fan (Ventilare)

Se poate selecta modul ventilator pentru a ventila camera. Modul ventilator este util pentru camerele neaerisite.

Heat(Încălzire)

Aparatul de aer condiţionat încălzeşte şi răceşte, de asemenea. Încălziţi-vă camera cu acest aparat versatil în zilele reci de
iarnă.

• Esteposibilcaventilatorulsănufuncţionezetimpde3-5minutelaînceputpentruapreveniieşireaaeruluireceîntimpce

se încălzeşte aparatul de aer condiţionat.

• ModulQuiet(Silenţios)( , ) scade nivelul zgomotului generat de unitatea din interior în modul Heat (Încălzire).

• Deoareceaparatuldeaercondiţionatîncălzeştecamerafolosindenergiacaloricăaaeruluidinexterior,capacitateade

încălzire poate scădea atunci când temperatura de afară este extrem de scăzută.
Folosiţi un aparat pentru încălzire suplimentar împreună cu aparatul de aer condiţionat dacă simţiţi că acesta nu încălzeşte
sucient.

14

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 14 2012-12-13 14:44:47

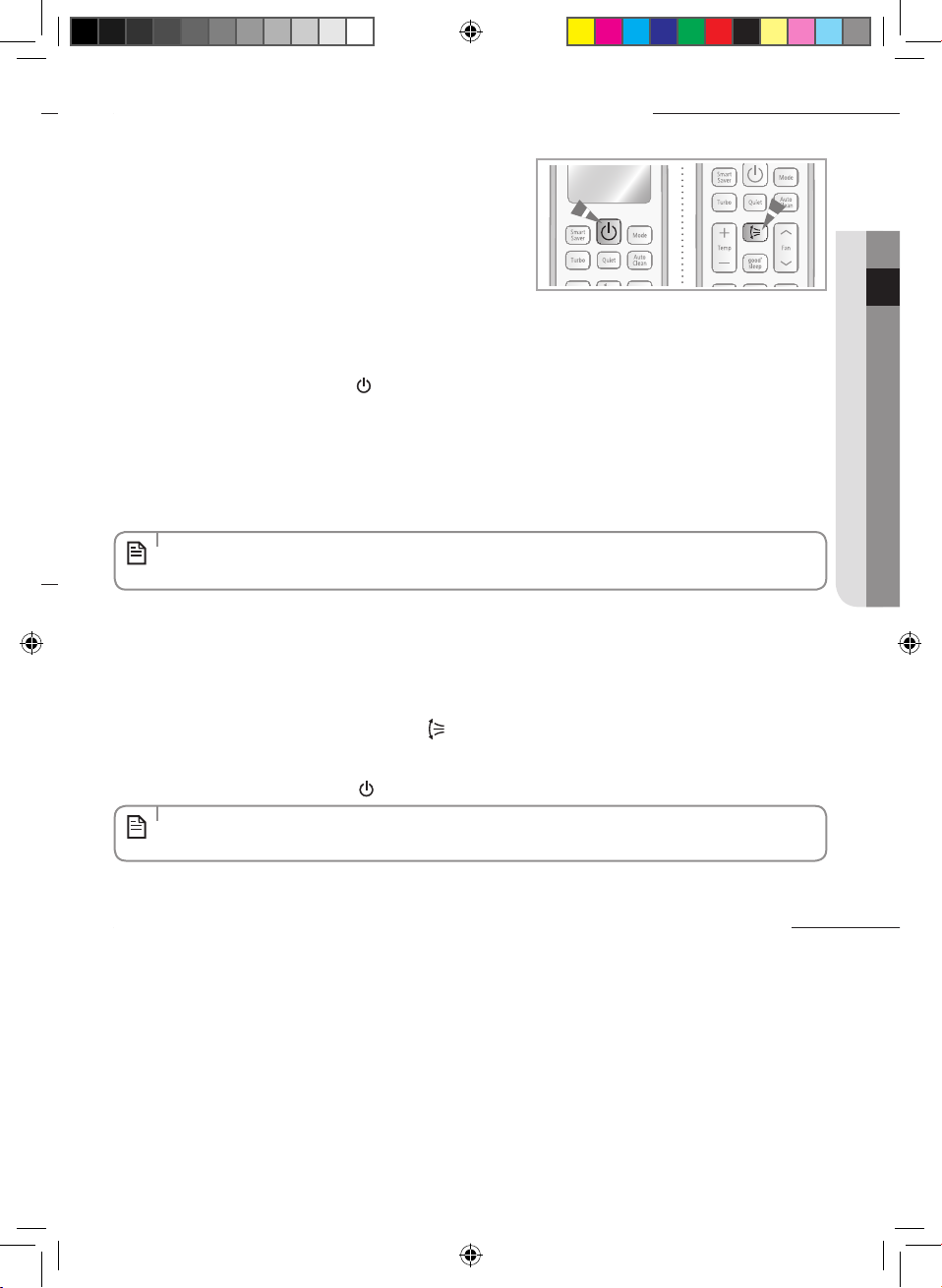

Apăsaţi butonul pentru a porni aparatul de aer condiţionat.

Apăsaţi butonul pentru a seta modul de operare.

• DeecaredatăcândapăsaţibutonulMode (Mod), modurile de operare se vor schimba în următoarea ordine: Auto, Cool
(Rece), Dry (Deumidicare), Fan (Ventilare) şi Heat (Încălzire).

Apăsaţi butonul pentru a seta viteza dorită pentru ventilator.

Auto (Auto)

Cool (Răcire)

Dry (Deumidicare)

Fan (Ventilare)

Heat (Încălzire)

(Auto), (Mică), (Medie),

(Auto)

(Mică), (Medie),

(Auto), (Mică), (Medie),

(Mare)

(Mare)

(Mare)

Apăsaţi butonul pentru a regla temperatura.

Auto Puteţi regala temperatura dorită între 16°C şi 30°C.

Cool (Răcire) Puteţi regala temperatura dorită între 16°C şi 30°C.

Dry (Deumidicare) Puteţi regala temperatura dorită între 18°C şi 30°C.

Fan (Ventilare) Nu este posibilă reglarea temperaturii.

Heat (Încălzire) Puteţi regala temperatura dorită între 16°C şi 30°C.

ROMÂNĂ

• Fluxuldeaerpoatereglatmanual(vezipagina16pentruinstrucţiuni).

NOTĂ

15

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 15 2012-12-13 14:44:48

Reglarea direcţiei de circulaţie a aerului

Circulaţia aerului poate  direcţionată în poziţia pe care o doriţi.

Circulaţie verticală a aerului

Lamele de circulaţie a aerului se mişcă în sus şi în jos.

Apăsaţi butonul Air swing(Oscilaţie aer) de pe telecomandă.



Indicatorul de oscilare a aerului va  pornit şi lamelele de circulaţia a aerului se vor
mişca în sus şi în jos în mod continuu pentru a circula aerul.

 

Apăsaţi din nou butonul Air swing(Oscilaţie aer) de pe telecomandă, pentru a
păstra direcţia de circulaţia a aerului într-o poziţie constantă.

Circulaţie orizontală a aerului

Asiguraţi-vă că niciuna dintre manetele ştiftului lamelei care ies din lamelele de circulaţie a aerului nu este ruptă.

Deplasează maneta ştift lamelă la stânga sau la dreapta pentru a menţine direcţia

de circulaţie a aerului în poziţia constantă pe care o doriţi.

• Aveţifoartemaregrijăladegeteîntimpcereglaţidirecţiaorizontală

de circulaţie a aerului.

ATENŢIE

Există un risc potenţial de risc de vătămare personală atunci când
unitatea este manevrată incorect.

Manetă ştift lamelă

Utilizarea funcţiei Turbo

Funcţia Turbo vă poate ajuta să răciţi aerul din cameră rapid şi ecient.

Apăsaţi butonul Turbo de pe telecomandă dacă este activat modul Cool (Răcire).



Va apărea indicatorul Turbo pe aşajul telecomenzii, iar aparatul de aer condiţionat va
activa funcţia Turbo timp de 30 minute.

Apăsaţi butonul Turbo încă o dată.Anulează

• FuncţiaTurboestedisponibilănumaiînmodulCool(Răcire).

• DacăapăsaţibutonulMode (Mod) în timp ce este activă funcţia Turbo, se va

NOTĂ

anula activarea funcţiei.

• Temperatura/Vitezaventilatoruluinupotreglatecândutilizaţiaceastăfuncţie.

16

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 16 2012-12-13 14:44:49

Mod

Pentru a dormi confortabil, aparatul de aer condiţionat va opera automat după cum urmează: Adormire  Somn profund 
Trezire în modul .

Când aparatul de aer condiţionat este pornit şi este activat modul răcire/
încălzire

1. Apăsaţi butonul de pe telecomandă.

 

Indicatorul apare şi indicatorul temporizator de oprire începe să

clipească pe afi şajul telecomenzii.

2. Apăsaţi butonul Time Up (Timp +) sau Time Down (Timp -) pentru a seta timpul.

 

Puteţi seta timpul în unităţi de jumătate de oră între 30 minute şi 3 ore şi în unităţi de

o oră între 3 ore şi 12 ore.

 

Se poate seta perioada de funcţionare între minim 30 minute şi maxim 12 ore.

 

Perioada de funcţionare implicită este setată la 8 ore.

3. Apăsaţi butonul Set(Setează) pentru a activa funcţia.

 

Indicatorul pentru oprirea temporizatorului se opreşte din clipit, iar perioada setată

va  aşată timp de 3 secunde.
Ulterior, aparatul de aer condiţionat va funcţiona în modul good’sleep.

 

Dacă nu apăsaţi butonul Set(Setează) în termen de 10 secunde după ce aţi apăsat

butonul sau butoanele Time Up (Timp +) sau Time Down (Timp -),
aparatul de aer condiţionat se va întoarce la starea precedentă. Vericaţi indicatorul
pentru oprirea temporizatorului de pe unitatea din interior.

Apăsaţi butonul Cancel (Anulează) încă o dată.Anulează

Puteţi seta temperatura dorită între 16˚C şi 30˚C.

ROMÂNĂ

Viteza ventilatorului se va regla automat în funcţie de modul .
Dacă selectaţi modul în timp ce este activată funcţia de

încălzire, puteţi regla viteza ventilatorului.

Direcţiauxuluideaersevareglaautomat,înfuncţiedemodul

Dacă selectaţi modul în timp ce este activată funcţia de

încălzire,puteţiregladirecţiauxuluideaer.

(somn liniştit).

Schimbarea temperaturii şi a vitezei ventilatorului în modul

• Adormire:Uşureazăadormireaprinscădereatemperaturii.

• Somnprofund:Relaxeazăcorpulşicreşteuşortemperatura.

• Trezireaînmodul : Vă permite să vă treziţi confortabil într-un aer proaspăt şi vă va face să vă simţiţi învigorat.

• Setareatemporizatoruluideoprireînmodul peste 5 ore. Veţi avea un somn neliniştit dacă

NOTĂ

este de 8 ore.

• Dacămodul este setat pentru mai puţin de 4 ore, funcţionarea se va întrerupe la timpul setat.
Dacă modul este setat la mai mult de 5 ore, va funcţiona ca etapă de trezire pentru ultima oră
înainte de oprire.

• Temperaturasetatărecomandatăesteînintervalul25˚C~27˚Cpentrurăcireşi21˚C~23˚Cpentruîncălzire.

este setat pentru o perioadă prea scurtă sau prea lungă deoarece perioada implicită de funcţionare

17

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 17 2012-12-13 14:44:50

Setarea temporizatorului

Puteţi seta aparatul de aer condiţionat să se închidă/deschidă automat când doriţi.

Setarea temporizatorului când aparatul de aer condiţionat este oprit / pornit

Pornirea temporizatorului

Oprirea temporizatorului

1. Apăsaţi butonul On Timer (Temporizator pornit)/O Timer (Temporizator oprit).

 

Indicatorul Temporizator pornit/oprit va clipi pe aşajul telecomenzii.

2. Apăsaţi butonul Time Up sau Time Down pentru a seta timpul.

 

Puteţi seta timpul în unităţi de jumătate de oră între 30 minute şi 3 ore şi în unităţi de

o oră între 3 ore şi 24 ore.

 

Se poate seta perioada de funcţionare între minim 30 minute şi maxim 24 ore.

3. Apăsaţi butonul Set(Setează) pentru a activa funcţia.

 

Indicatorul pentru pornirea temporizatorului se opreşte din clipit, iar perioada setată

va  aşată timp de 3 secunde.

 

Dacă nu apăsaţi butonul Set(Setează) în termen de 10 secunde după selectarea

timpului, aparatul de aer condiţionat se va întoarce la starea anterioară. Vericaţi
indicatorul pentru pornirea sau pentru oprirea temporizatorului de pe unitatea
din interior.

Apăsaţi butonul Cancel (Anulează).Anulează

Opţiuni suplimentare disponibile în modul On timer (Temporizator pornit)

Puteţi selecta modul Auto / Cool (Răcire) / Dry (Deumidicare) / Fan
(Ventilare) / Heat (Încălzire).

Puteţi regla temperatura în modurile Auto / Cool (Răcire) / Dry
(Deumidicare) / Heat (Încălzire).

• SevaaplicadoarceamairecentăsetareatemporizatoruluiîntrefuncţiileOn

Timer (Temporizator pornit) / O Timer (Temporizator oprit) şi Temporizator

NOTĂ

oprit în modul .

• DupăceaţisetatTemporizatorul,timpulsetatvaaşattimpde3secunde

înainte de a dispărea.

18

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 18 2012-12-13 14:44:51

Combinarea funcţiilor de pornire şi de oprire a temporizatorului

Dacă aparatul de aer condiţionat este pornit Dacă aparatul de aer condiţionat este oprit

Perioada setată pentru funcţionare este mai mare decât cea
pentru oprire din funcţionare

Ex: Temporizator pornit: 3 ore, Temporizator oprit: 1 oră

- Aparatul de aer condiţionat va acţiona Temporizatorul oprit
la 1 oră din momentul în care aţi setat temporizatorul.
Aparatul de aer condiţionat va porni după 2 ore.

• PerioadelesetatepentruTemporizatorpornitşiTemporizatoroprittrebuiesăediferite.

• ApăsaţibutonulCancel (Anulează) de pe telecomandă în timp ce este activă combinarea temporizatoarelor.

NOTĂ

Ambele perioade setate pentru temporizator vor  anulate şi va dispărea indicatorul.

Timpul setat pentru funcţionare este mai mic decât cel pentru
oprire din funcţionare

Ex: Temporizator pornit: 3 ore, Temporizator oprit: 5 ore

- Aparatul de aer condiţionat va acţiona Temporizatorul
pornit după 3 ore din momentul în care aţi setat
temporizatorul.
Aparatul de aer condiţionat va funcţiona timp de 2 ore şi
apoi se va opri automat.

Utilizarea funcţiei Smart Saver

Această funcţie va seta limitele domeniului de temperatură pentru a economisi energie în timp ce aparatul de aer condiţionat
funcţionează în modul Răcire.

Apăsaţi butonul Smart Saver de pe telecomandă în timp ce aparatul de aer

condiţionat funcţionează în modul răcire.



Indicatorul Smart Server şi indicatorul oscilare aer apar automat pe afi şajul
telecomenzii.
Lamele de circulaţie a aerului se mişcă în sus şi în jos.



Dacă temperatura setată curent este mai mică decât 24°C,va urca automat până la
24˚C.

Apăsaţi butonul Smart Saver încă o dată.Anulează

ROMÂNĂ

• FuncţiaSmartSaverestedisponibilănumaiînmodulCool(Răcire).

• AtuncicândfuncţiaSmartSavingesteactivată,intervaluldetemperaturăvafi

NOTĂ

limitat la 24˚C~30˚C.

• Dacătemperaturadorităestemaimicăde24˚C,opriţifuncţiaSmartSaver

apăsând din nou pe butonul Smart Saver .

• Temperatura/turaţiaventilatoruluipotfi,deasemenea,reglate(vezipagina15

pentru instrucţiuni).

• Circulaţiaaeruluipoatefiajustatămanual(vezipagina16pentruinstrucţiuni).

• DacăapăsaţibutonulMode (Mod) în timp ce este activă funcţia Smart Saver, se

va anula activarea funcţiei.

19

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 19 2012-12-13 14:44:51

Utilizarea funcţiei Quiet

Puteţi reduce zgomotul generat de unitatea de interior.

Apăsaţi butonul Quiet (Silenţios) de pe telecomandă în timp ce aparatul de aer

condiţionat funcţionează în modul Cool(Răcire)/Heat(Încălzire).

Va apărea indicatorul Quiet (Silenţios) pe aşajul telecomenzii.
Unitatea de interior va funcţiona mai silenţios.

Anulează

NOTĂ

Apăsaţi încă o dată butonul

• Dacăutilizaţiunsistemmultisplit,aceastăfuncţievaactivănumaiatuncicând

funcţia „Silenţios” (Quiet) va  setată la toate unităţile de interior.

Quiet (Silenţios)

.

Utilizarea funcţiei Auto Clean

Funcţiaautocurăţareprevineformareamucegaiului,eliminândumezealadininteriorulunităţiidininterior.Unitateaaatăî

interior va evapora umezeala din interiorul său. Activaţi această funcţie pentru aer mai curat şi mai sănătos.

Apăsaţi butonul Auto Clean

Când este oprit aparatul de aer condiţionat,



Va apărea indicatorul Auto clean pe afişajul unităţii din interior şi se va activa funcţia de

autocurăţare.

Când este pornit aparatul de aer condiţionat,



După opriţi aparatul de aer condiţionat va apărea indicatorul Auto clean (Autocurăţare) pe afişajul

unităţii din interior şi se va activa funcţia de autocurăţare.



Timpul autocurăţării poate varia, în funcţie de modul utilizat anterior.

Modul Auto(Răcire), Răcire, Deumidicare: cca 30 minute.
Modul Auto(Încălzire ), Încălzire, Ventilator: cca 15 minute.

Anulează

NOTĂ

Apăsaţi butonul Auto Clean încă o dată.

• Cândestepornitaparatuldeaercondiţionat,funcţiaAutocleansevaactiva

după oprirea din funcţionare a aparatului.

20

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 20 2012-12-13 14:44:52

Curăţarea aparatului de aer condiţionat

•Asiguraţi-văcăalimentareaesteoprităşiscoateţidin

ATENŢIE

Curăţarea unităţii din interior



Ştergeţi suprafaţa unităţii cu o cârpă umedă sau uscată dacă este

necesar.

• Contactaţicentruldeserviceatuncicândcurăţaţi

NOTĂ

ATENŢIE

Curăţarea schimbătorului de căldură al unităţii din exterior



Când se acumulează praf pe schimbătorul de căldură, capacitatea de

răcire a acestuia poate scădea. Deci, trebuie să îl curăţaţi în mod regulat.



Pulverizaţi apă pentru a curăţa praful.

priză atunci când curăţaţi aparatul de aer condiţionat.

schimbătorul de căldură al unităţii din interior, deoarece
acesta trebuie demontat.

•Nucurăţaţiaşajulfolosindagenţidecurăţarealcalini.

•Nufolosiţiacidsulfuric,acidclorhidric,solvenţiorganici

(ex.: diluant, kerosen şi acetonă, etc.) pentru curăţarea
suprafeţei produsului şi nu lipiţi autocolante pe aceasta.
Acestea pot deteriora suprafaţa aparatului de aer
condiţionat.

ROMÂNĂ

• Dacăvăestegreusăcurăţaţischimbătoruldecăldurăal

unităţii din exterior, contactaţi centrul de service.

NOTĂ

ATENŢIE

•Fiţiatenţilamuchiileascuţite

ale schimbătorului de căldură al
unităţii exterioare.

Schimbătorul de căldură

(Illustraţia poate  uşor diferită în

funcţie de model)

Deschiderea panoului

Prindeţi ferm partea superioară a panoului frontal şi trageţi pentru a
deschide.
Apoi ridicaţi uşor panoul.

21

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 21 2012-12-13 14:44:52

Curăţarea aparatului de aer condiţionat

Îndepărtarea ltrului de aer

Prindeţi de mâner şi ridicaţi-l Apoi, trageţi de ltrul de aer către
dumneavoastră şi culisaţi în jos.

Filtrul de aer

Curăţarea ltrului de aer

Filtrul de aer pe bază de spumă lavabilă captează particule mari din aer. Filtrul este curăţat cu un aspirator sau este spălat
manual.

Deschideţi panoul şi scoateţi filtrul de aer.

Introduceţi filtrul de aer înapoi în poziţia iniţială
şi închideţi panoul frontal.

• Curăţaţiltruldeaerodatăla2săăptămânisauatuncicândseaprindemartorulpentrucurăţare.Perioadadintre

curăţări poate varia în funcţie de condiţiile de utilizare şi de mediu. În zonele cu mult praf, curăţaţi o dată pe

NOTĂ

săptămână.

• DacăopriţiaparatuldeaercondiţionatapăsândbutonulPower(Pornit/Oprit) , martorul pentru curăţarea ltrului
se va stinge.

• Dacăltruldeaerseusucăîntr-unlocînchis(sauumed),esteposibilsămiroase.Dacăseîntâmplăacestlucru,

curăţaţi-l din nou şi uscaţi-l într-un loc bine aerisit.

Curăţaţi filtrul de aer cu un aspirator sau cu o perie moale.
Dacă praful se duce prea greu, clătiţi cu apă.

Uscaţi filtrul de aer într-un loc aerisit.

22

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 22 2012-12-13 14:44:53

Întreţinerea aparatului de aer condiţionat

Dacă aparatul de aer condiţionat nu va fi utilizat pentru o perioadă îndelungată de timp, deumidificaţi aparatul de aer
condiţionat pentru a-l păstra în cele mai bune condiţii.

1. Uscaţi aparatul de aer condiţionat în mod corespunzător lăsând să funcţioneze
în modul Ventilator timp de 3-4 ore şi întrerupeţi alimentarea. În cazul în care
există umezeală în interiorul componentelor, aceasta poate cauza daune
interne.

2. Înainte de a utiliza din nou aparatul de aer condiţionat, deumidificaţi din nou
componentele interioare ale aparatului de aer condiţionat prin funcţionarea
în mod ventilator pentru 3 până la 4 ore. Acest lucru ajută la îndepărtarea
mirosurilor care pot fi generate de umezeală.

Verificări periodice

Consultaţi următorul grafic pentru a întreţine aparatul de aer condiţionat corect.

Tip Descriere

Curăţaţi ltrul de aer (1)

Unitatea

interioară

Unitatea

exterioară

 : Acest semn de bifare solicită verificarea periodică a unităţii de interior/exterior, urmând descrierea pentru a întreţine

Curăţaţi ţeava de drenare a condensului (2)

Curăţaţi bine schimbătorul de căldură (2)

Curăţaţi furtunul de drenare a condensului (2)

Înlocuiţi bateriile telecomenzii (1)

Curăţaţi schimbătorul de căldură de pe partea exterioară
a unităţii (2)

Curăţaţi schimbătorul de căldură de pe partea interioară
a unităţii (2)

Curăţaţi componentele electrice cu jeturi de aer (2)

Vericaţi că toate componentele electrice sunt strânse
bine (2)

Curăţaţi ventilatorul (2)

Vericaţi că toate ansamblurile ventilatorului sunt
strânse bine (2)

Curăţaţi ţeava de drenare a condensului (2)

corect aparatul de aer condiţionat.

La fiecare 2
săptămâni



La fiecare 3

luni

La fiecare 4

luni





O dată pe

an



















ROMÂNĂ

(1) Operaţiile descrise trebuie să fie efectuate mai frecvent dacă zona

ATENŢIE

de instalare este una cu foarte mult praf.

(2) Aceste operaţii trebuie să fie efectuate întotdeauna de către

personal calificat. Pentru informaţii mai detaliate, consultaţi
Manualul de instalare.

23

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 23 2012-12-13 14:44:53

Ghid de rezolvare rapidă a problemelor

Consultaţi următorul grafic dacă aparatul de aer condiţionat funcţionează anormal.
Aceasta vă poate salva timp şi cheltuieli inutile.

PROBLEMĂ SOLUŢIE

Aparatul de aer
condiţionat nu
funcţionează
deloc.

Nu funcţionează
reglarea
temperaturii.

Nu iese aer
rece/cald din
aparatul de aer
condiţionat.

•Vericaţialimentareacuenergieşiapoiporniţidinnou

aparatul de aer condiţionat.

•Introduceţiştecărulînprizăsauacţionaţiîntreruptorulşi

apoi porniţi din nou aparatul de aer condiţionat.

•VericaţidacăaţisetatTemporizatorulpentruoprirea

aparatului. Porniţi din nou aparatul de aer condiţionat
apăsând butonul Power(Pornit/Oprit).

•VericaţidacăaţiselectatmodulVentilator/Turbo.Înaceste

moduri, temperatura dorită este setată automat şi nu se
poate regla temperatura.

•Vericaţidacătemperaturasetatăestemaimare(întimpul

funcţionării în modul Rece)/mai mică ( în timpul funcţionării
în modul Încălzire) decât temperatura curentă. Apăsaţi
butonul Temp + sau – de pe telecomandă pentru a schimba
temperatura setată.

•Asiguraţi-văcăltruldeaernuestecolmatat.Dacăexistă

mult praf în ltrul de aer, este posibil să scadă performanţele
de răcire/încălzire ale aparatului. Curătaţi-l în mod frecvent.

•Asiguraţi-văcăunitateaexterioarănuesteacoperităsau

instalată în apropierea unui obstacol. Îndepărtaţi obiectele
care o acoperă şi obstacolele.

•Dacădoriţicaaparatulsăfuncţionezeînbătaiarazelor

solare, acoperiţi unitatea exterioară cu perdele, etc.

•Vericaţidacăaparatuldeaercondiţionatfuncţioneazăîn

modul Dezgheţare. Când există gheaţă formată iarna sau
dacă temperatura de afară este prea scăzută, aparatul de aer
condiţionat funcţionează automat în modul Dezgheţare. În

modulDezgheţare,ventilatoruldinunitateaaatăîninterior

se opreşte şi nu iese aer rece din aceasta.

•Dacăsuntdeschiseuşilesauferestrele,performanţelede

răcire (încălzire) pot  scăzute.
Închideţi uşile şi ferestrele.

•Vericaţidacăaparatuldeaercondiţionattocmaiafost

pornit după oprirea funcţionării pentru răcire (încălzire). În
acest caz, va funcţiona numai un ventilator pentru a proteja
compresorul unităţii exterioare.

•Asiguraţi-văcălungimeaţeviinuestepreamare.Când

lungimea ţevii depăşeşte dimensiunea maximă permisă,
performanţele de răcire (încălzire) pot scade.

24

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 24 2012-12-13 14:44:53

PROBLEMĂ SOLUŢIE

Nu funcţionează
reglarea uxului
de aer.

Nu funcţionează
reglarea vitezei
ventilatorului.

Telecomanda nu
funcţionează.

Nu se setează
funcţia
Temporizator.

Indicatorul
clipeşte în mod
continuu.

Aerul din cameră
miroase în timpul
funcţionării.

•VericaţidacăaţiselectatmodulAuto/Deumidicare/

. În aceste moduri, temperatura dorită este setată

automat şi nu se poate regla temperatura.

•VericaţidacăaţiselectatmodulAuto/Deumidicare/

Turbo / . În aceste moduri, viteza ventilatorului
este setată automat şi nu se poate regla.

•Verificaţidacăbateriilesuntepuizate.

•Asiguraţi-văcănimicnublocheazăsenzorultelecomenzii.

•Verificaţidacăexistăaparateputernicedeiluminatîn

apropiere aparatului de aer condiţionat. Lumina puternică
ce provine de la becurile fluorescente sau de la neon poate
întrerupe undele electrice.

•Asiguraţi-văcăaţiapăsatbutonulSet(Setează) de pe
telecomandă după ce aţi setat timpul.

•ApăsaţibutonulPower(Pornit/Oprit) sau deconectaţi
ştecărul / închideţi comutatorul auxiliar.
Dacă indicatorul clipeşte încă, contactaţi centrul de service.

•Vericaţidacănuexistăfumînzonaîncarefuncţionează

aparatul. Aerisiţi camera sau utilizaţi modul Ventilator 1-2
ore. (Aparatul de aer condiţionat nu conţine componente
care degajă miros.)

ROMÂNĂ

A apărut o eroare. •Dacăseaprindeintermitentindicatorulunităţiiinterioare,

contactaţi cel mai apropiat centru de service.

Se aud zgomote. •Înfuncţiedemoduldeutilizarealaparatuluideaer

condiţionat, se pot auzi zgomote când se schimbă circulaţia
lichidului de răcire. Acest lucru este normal.

Unitatea din
exterior emană
fum.

Curge apă din
racordurile

•Esteposibilsănuefum,însăpoateaburgeneratprin

dezgheţare de către schimbătorul de căldură exterior în
timpul funcţionării în modul Căldură iarna.

•Esteposibilsăaparăapădatoritădiferenţidetemperatură.

Acest lucru este normal.

tubulaturii
unităţii
exterioare.

25

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 25 2012-12-13 14:44:53

INSTALARE



În acest manual este posibil să găsiţi nume de modele scrise simplicat, după cum puteţi vedea în următorul tabel.

Nume modele Modele incluse Comentarii

ARFSFT

09
12
18
24

AR09FSFT, AR12FSFT, AR18FSFT,



AR24FSFT



AR09FSFT



AR12FSFT



AR18FSFT



AR24FSFT



Gruparea s-a realizat în funcţie de serie.

Gruparea s-a realizat în funcţie

de capacitate.

Măsuri de siguranţă

Respectaţi cu atenţie măsurile de siguranţă de mai jos, deoarece acestea sunt esenţiale pentru garantarea siguranţei
echipamentului.

•Deconectaţiîntotdeaunaaparatuldeaercondiţionatdelaalimentareacucurentînaintedearealizaoperaţiunideservice

sau înainte de a accesa componentele interne ale acestuia.

•Asiguraţi-văcăinstalareaşitestareasuntrealizatedepersonalcalificat.

•Asiguraţi-văcăaparatuldeaercondiţionatesteinstalatîntr-ozonăuşoraccesibilă.

Informaţii generale



Citiţi cu atenţie acest manual înainte de a instala aparatul de aer condiţionat şi păstraţi-l în siguranţă pentru a-l putea utiliza
după instalare.



Pentru siguranţă maximă, personalul care instalează aparatul ar trebui să citească următoarele avertismente cu atenţie.

 Păstraţi manualul de utilizare şi instalare într-un loc sigur şi amintiţi-vă să îl înmânaţi noului proprietar dacă aparatul de aer

condiţionat este vândut sau transferat.



Acest manual prezintă modul în care se pot instala două unităţi SAMSUNG în sistem dublu split.

Utilizarea altor tipuri de unităţi cu diferite sisteme de control poate duce la deteriorarea unităţilor şi poate invalida garanţia.
Producătorul nu este responsabil pentru daune provocate de utilizarea de componente neconforme.



Aparatul de aer condiţionat este conform cerinţelor prevăzute Directiva 72/23/CEE - Voltaj scazut, Directiva privind

compatibilitatea electromagnetică (89/336/CEE) şi Directiva privind echipamentele sub presiune (97/23/CEE).



Producătorul nu este responsabil pentru daune provocate de schimbări neautorizate, de realizarea necorespunzătoare

a conexiunilor electrice şi de nerespectarea tabelului „Limite de operare”, inclus în manual, acestea reprezentând motive
pentru invalidarea imediată a garanţiei.



Aparatul de aer condiţionat se va folosi numai în scopurile pentru care a fost proiectat: unitatea din interior nu se poate

instala în incintele utilizate pentru spălarea rufelor.



Nu utilizaţi unităţile dacă sunt avariate. Dacă apar probleme, opriţi unitatea şi deconectaţi-o de la alimentarea cu energie.



Pentru a preveni şocurile electrice, incendiile sau vătămarea, opriţi întotdeauna unitatea, deconectaţi comutatorul de

protecţie şi contactaţi echipa pentru asistenţă tehnică SAMSUNG dacă unitatea degajă fum, dacă este erbinte sau
deteriorat cablul de alimentare sau dacă unitatea face foarte mult zgomot.



Amintiţi-vă întotdeauna să inspectaţi unitatea, conexiunile electrice, tubulatura cu agent de răcire şi dispozitivele de

protecţie în mod regulat. Aceste operaţiuni trebuie efectuate exclusiv de personal calicat.



Unitatea conţine componente mobile care nu trebuie lăsate niciodată la îndemâna copiilor.



Nu încercaţi să reparaţi, să mutaţi, să modicaţi sau să reinstalaţi unitatea. Dacă sunt realizate de personal neautorizat,

aceste operaţiuni pot provoca şocuri electrice sau incendii.



Nu aşezaţi recipiente cu lichide sau alte obiecte pe unitate.



Toate materialele utilizate pentru producerea şi ambalarea aparatului de aer condiţionat sunt reciclabile.



Ambalajele şi bateriile epuizate ale telecomenzii (opţională) trebuie aruncate la gunoi conform legilor în vigoare.



aparatul de aer condiţionat conţine agent de răcire care este supus unui regim special al deşeurilor. La sfârşitul ciclului său

de viaţă, aparatul de aer condiţionat trebuie colectat în centre autorizate au returnat vânzătorului, astfel încât să e evacuat
corect şi în condiţii de siguranţă.

26

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 26 2012-12-13 14:44:53

Instalarea unităţii

IMPORTANT: Când instalaţi unitatea, amintiţi-vă mereu să conectaţi în primul rând tubulatura cu lichid refrigerant şi apoi să











Aparatul de aer condiţionat se va folosi numai în scopurile pentru care a fost proiectat: unitatea din interior nu se poate



Unităţile noastre trebuie instalate conform instrucţiunilor referitoare la spaţiu din manualul de instalare pentru a se

faceţi conexiunile electrice.
Deconectaţi în primul rând legăturile electrice şi apoi tubulatura cu agent de răcire.

Când primiţi produsul, asiguraţi-vă că nu a fost deteriorat în timpul transportului.
Dacă produsul pare a  deteriorat, NU ÎL INSTALAŢI şi anunţaţi imediat daunele transportatorului sau vânzătorului.(dacă
persoana care îl instalează sau tehnicianul autorizat a preluat produsul de la vânzător.)

După ce nalizaţi instalarea, realizaţi întotdeauna un test de funcţionare şi oferiţi utilizatorului instrucţiuni de operare
a aparatului de aer condiţionat. Dacă folosiţi un sistem multiplu, efectuaţi un test de funcţionare conform descrierii din
manualul de instalare furnizat odată cu unitatea exterioară.

Nuutilizaţiaparatuldeaercondiţionatînmediicusubstanţepericuloasesauînapropiereaechipamentelorcuacără

deschisă pentru a preveni generarea de incendii, explozii sau provocarea de vătămări.
Pentru a preveni rănirea prin atingerea accidentală a ventilatorului unităţii din interior, instalaţi unitatea la cel puţin 2,5 m

înălţime deasupra pardoselii.

instala în incintele utilizate pentru spălarea rufelor.

asigura accesibilitatea din ambele părţi sau posibilitatea de a efectua operaţiunile de întreţinere de rutină şi reparaţiile.
Componentele unităţilor trebuie să e accesibile şi să se poată demonta în condiţii de siguranţă deplină atât pentru
persoane, cât şi pentru obiecte.
Din acest motiv, în cazul în care nu sunt respectate recomandările manualului de instalare, costurile pentru accesarea şi
repararea unităţii (în condiţii de siguranţă, conform reglementărilor în vigoare) cu frânghii, camioane, schele sau oricare alte
mijloace de ridicare nu vor  considerate ca făcând parte din garanţie şi vor  achitate de utilizatorul nal.

Sursa de curent electric, siguranţa sau întreruptorul



Asiguraţi-vă întotdeauna că sursa de alimentare cu curent este conformă cu standardele privind siguranţa în vigoare.
Instalaţi întotdeauna aparatul de aer condiţionat conform standardelor locale referitoare la siguranţă.



Vericaţi disponibilitatea împământării corespunzătoare.



Asiguraţi-vă că tensiunea şi frecvenţa sursei de alimentare cu energie sunt conforme specicaţiilor şi că sunt suciente

pentru a asigura operarea oricărui aparat electrodomestic conectat la aceeaşi reţea de curent.



Asiguraţi-vă că întreruptoarele şi comutatoarele de protecţie au dimensiuni corespunzătoare.



Vericaţi conectarea aparatului de aer condiţionat la sursa de alimentare cu curent electric în conformitate cu instrucţiunile

din diagrama inclusă în manual.



Asiguraţi-vă întotdeauna că legăturile electrice (intrarea, secţiunea, dispozitivele de protecţie, etc.) sunt conforme cu

specicaţiile electrice şi cu instrucţiunile din schema de cablaj.
Asiguraţi-vă că toate conexiunile sunt conforme cu standardele aplicabile în domeniul instalării aparatelor de aer
condiţionat.

ROMÂNĂ

Alegerea locului de instalare

Unitatea interioară



 Undeuxuldeaernuesteblocat



Unde aerul rece poate  distribuit în toată încăperea



Instalaţi lungimea tubulaturii de refrigerant şi diferenţa de înălţime a unităţilor de interior şi de exterior conform indicaţiei

din schema de instalare



Perete care împiedică vibraţia şi este sucient de rezistent pentru a susţine greutatea produsului



În afara luminii directe a soarelui



La distanţă de 1 m sau mai mult de TV sau radio (pentru a preveni distorsiuni pe ecran sau apariţia zgomotului)



 Câtmaideparteposibildeluminiuorescenteşiincandescente(astfelîncâttelecomandasăpoatăfuncţionacorect)



Un loc în care ltrul de aer poate  înlocuit cu uşurinţă

27

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 27 2012-12-13 14:44:53

Alegerea locului de instalare

Unitatea exterioară



Unde nu este expusă vântului puternic



Locuri bine aerisite şi fără praf



În afara luminii directe a soarelui şi la adăpost de ploaie



Unde vecinii nu sunt deranjaţi de sunetul de funcţionare sau de aerul cald



Perete sau suport solid care împiedică vibraţia şi este sucient de rezistent pentru a susţine greutatea produsului



 Undenuexistărisculpierderiidegazeinamabile



La instalarea unităţii într-un loc înalt asiguraţi-vă că xaţi picio-arele unităţii



La distanţă de 3 m sau mai mult de TV sau radio (pentru a preveni distorsiuni pe ecran sau apariţia zgomotului)



Instalaţi unitatea orizontal



Un loc în care apa scursă nu devine o problemă



Loc fără plante (mai ales căţărătoare) şi în care nu au acces animalele mici

• Evitaţiurmătoarelelocuripentruaprevenifuncţionareadefectuoasăaunităţii

- Unde există ulei de maşină - Medii saline precum zonele de litoral

ATENŢIE

- Unde există gaze sulfuroase - Alte zone cu atmosferă specială

Respectaţi distanţele libere şi lungimile maxime aşa cum apar în imaginea de mai jos, la instalarea aparatului de aer
condiţionat.

300 mm sau mai mult

Înfăşuraţi conductele de refrigerant şi furtunul
de drenare cu căptuşeala absorbantă şi banda
de vinil. Consultaţi pagina 42 pentru mai multe
detalii.

300 mm
minim

600 mm
minim



S-ar putea ca aspectul unităţii să e diferit de schemă în funcţie de model.

28

600 mm
minim

125 mm sau

mai mult

Puteţi selecta direcţia de
drenare. (stânga sau dreapta)

‘L’ m, lungimea maximă a
conductei şi 3 m, lungimea

ATENŢIE

minimă a conductei (Aceasta va
reduce zgomotul şi vibraţia)

‘L’ metri, lungimea totală
maximă a conductei

300 mm
minim

125 mm sau
mai mult

‘H’ metri, înălţimea totală
maximă a conductei

Model L H

09/12
18/24

Efectuaţi cel puţin o spirală: Aceasta va reduce zgomotul şi vibraţia

15 8
30 15

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 28 2012-12-13 14:44:54

Cerinţe referitoare la spaţiu pentru unitatea exterioară

Când instalaţi 1 unitate exterioară

 Descriere gură

Vedere de deasupra Vedere laterală

Admisie aer

Evacuare

Evacuare de aer



, Direcţie de circulaţie a aerului.

 Când oriciul de ieşire a aerului este

opus peretelui

de aer

 Când oriciul de ieşire a aerului este

spre perete

ROMÂNĂ

Admisie
aer

(Unitate:mm)

 Când 3 părţi ale unităţii de exterior

sunt blocate de perete

300mm sau mai mult

150mm sau mai mult 600mm sau mai mult

 Când partea frontală şi posterioară

a unităţii de exterior sunt orientate
spre perete

 Partea superioară a unităţii de

exterior şi oriciul de ieşire a aerului
spre perete

2000mm sau mai mult

1500mm sau mai mult

300mm sau mai mult

1500mm sau mai mult

 Partea superioară a unităţii de

exterior şi oriciul de ieşire a aerului
sunt opuse peretelui

300mm sau mai mult

500mm sau mai mult

Când instalaţi mai multe unităţi de exterior

(Unitate:mm)

 Când oriciul de ieşire a aerului este spre perete  Când 3 părţi ale unităţii de exterior sunt blocate de perete

1500mm sau mai mult

300mm sau mai mult 600mm sau mai mult 600mm sau mai mult 600mm sau mai mult

300mm sau mai mult

1500mm sau mai mult

300mm sau mai mult

29

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 29 2012-12-13 14:44:55

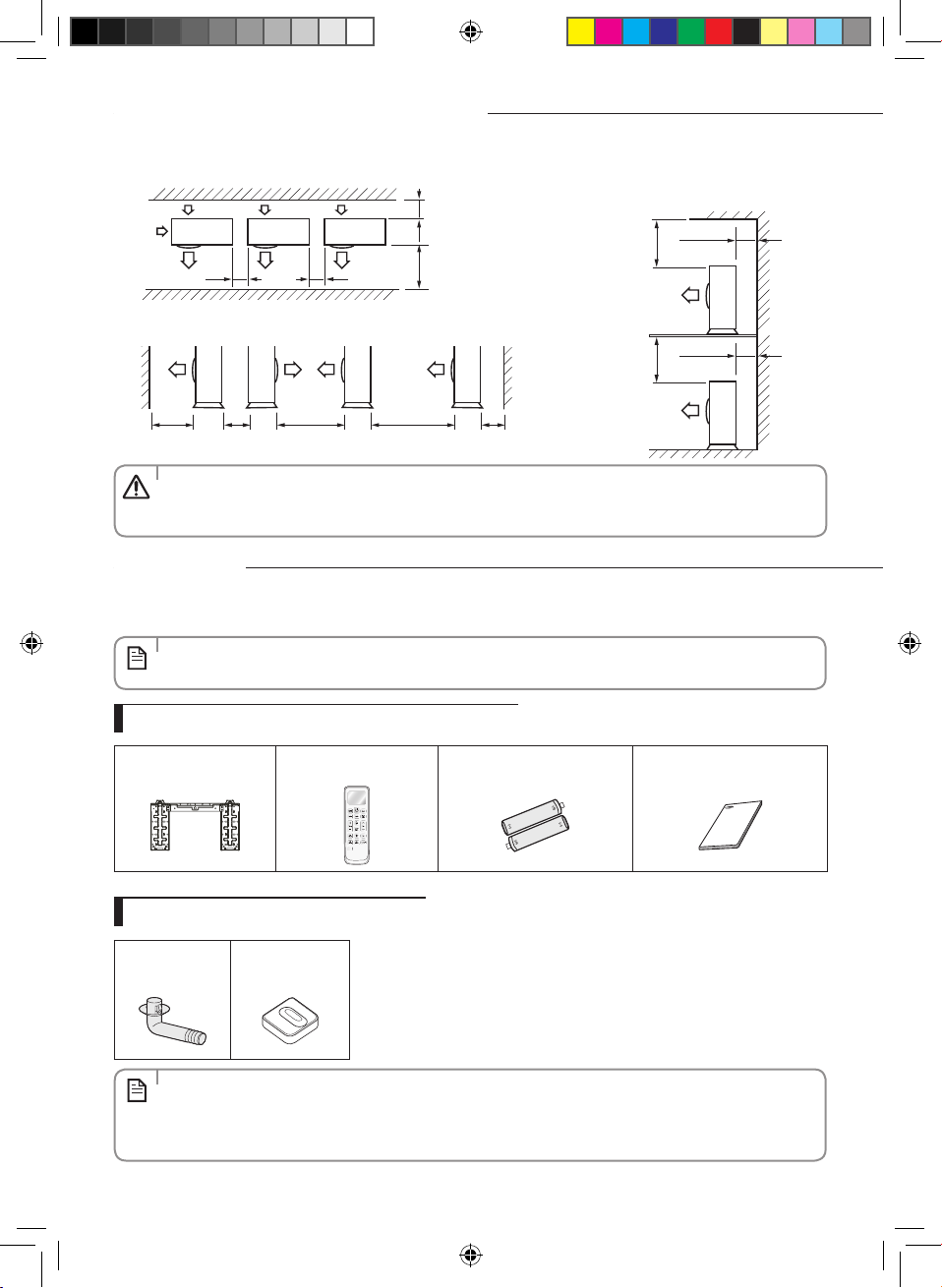

Alegerea locului de instalare

 Când partea frontală şi posterioară a unităţii de exterior sunt orientate

spre perete

mult

300mm sau mai

600mm sau mai mult

 Când partea frontală şi posterioară a unităţii de exterior sunt

orientate spre perete

600mm sau
mai mult

mult

1500mm sau mai

 Partea superioară a unităţii de exterior

(Unitate:mm)

şi oriciul de ieşire a aerului sunt opuse
peretelui

300mm sau mai mult

mai mult

500mm sau

300mm sau mai mult

mai mult

500mm sau

1500mm sau

mai mult

600mm sau

mai mult

3000mm sau

mai mult

3000mm sau

mai mult

200mm sau

mai mult

• Dacăseinstaleazăîntr-unspaţiunecorespunzător,unitateapoategenerazgomotşipoateaveaunefectnegativ

asupra unităţii.

ATENŢIE

• Unitateatrebuieinstalatăîntr-unlocdrept,undevibraţiilenugenereazăprobleme.

Accesorii

Următoarele accesorii sunt furnizate împreună cu unitatea de aer condiţionat:

Numărul de accesorii este indicat în paranteză.

NOTĂ

Accesoriile din interiorul carcasei unităţii interioare

Placă de instalare (1) Telecomandă (1)

Accesorii din cutia unităţii de exterior

Buşon de drenare(1)

seria

Picior din cauciuc (4)

Baterii pentru telecomandă (2)

Manual de utilizare şi instalare (1)

• Racordurileconicesuntataşatelacapătulecăreiconducteaunuivaporizatorsauportdeîntreţinere.
Utilizaţi racordurile când conectaţi conductele.

NOTĂ

• Buşonuldedrenareşipicioruldincauciucsuntinclusedoarcândaparatuldeaercondiţionatestefurnizatfără

conducta de asamblare după cum este indicat în imaginea de mai jos.

30

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 30 2012-12-13 14:44:56

Accesorii opţionale

Următoarele accesorii de conectare sunt opţionale. Dacă acestea nu sunt furnizate, ar trebui să le obţineţi înainte de instalarea
aparatului de aer condiţionat.

Conductă de

asamblare izolată,

Ø6,35mm (1)

Conductă de

asamblare izolată,

Ø9,52mm (1)



09/12



Conductă de

asamblare izolată,

Ø12,70mm (1)

18

Conductă de

asamblare izolată,

Ø15,88mm (1)

24

Tub de spumă PE
T3 pentru izolare

(1)

Bandă de vinil (2)

Buşon de drenare

(1)

ROMÂNĂ

Picior din cauciuc

(4)

Spumă(1)

NOTĂ

Cleme de conductă

A (3)

Cleme de conductă

B (3)

Cui beton (6)

Dacă aceste accesorii sunt furnizate, acestea vor  în cutia de accesorii.

M4 x 25 Şuruburi

conice (6)

Furtun de

drenare,lungime 2

m (1)

Chit 100g (1)

Scule necesare pentru instalare

Instrumente generale

•Pompădevid(Previnecirculaţiaînsensinvers) •Indicatorcolector •Detectordepiloni

•Cheiedinamometrică•Cuţitdetăiereconductă •Alezor •Dispozitivdeîndoireconducte

•Nivelăsferică •Şurubelniţă •Cheiedepiuliţe •Burghiu •CheieînL

•Ruletădemăsurat

Unelte pentru teste

•Termometru •Rezistivimetru •Electroscop

Fixarea suportului

Puteţi alege direcţia tubului pentru scurgere în funcţie de locul în care doriţi să instalaţi unitatea pentru interior. Prin xarea
suportului pe perete sau pe cadrul unei ferestre trebuie să determinaţi şi poziţia oriciului de 65 mm prin care vor trece cablul,
ţeava şi furtunul pentru a conecta unitatea din interior cu cea din exterior.

Ţeava şi cablul pot  conectate la:

 •Dreapta(A)
 •Stânga(B)
 •Dreapta_jos(C)
 •Dreaptasaustângaspate(D)

1. Determinaţi poziţia ţevii şi a furtunului pentru scurgere după cum puteţi vedea în ilustraţie şi executaţi gaura cu
diametru interior de 65 mm, astfel încât să e orientată uşor în jos.

Gaura

pentru ţeavă

(Ø65mm)

A

B

C

D

 Direcţia ţevii

D

C

D

Model A B C D

09/12
18/24

27 120 68 27
34 140 68 34

BA

(Unitate:mm)

• Asiguraţi-văcăexecutaţio

singură gaură după ce aţi ales

ATENŢIE

direcţia ţevii.

31

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 31 2012-12-13 14:44:57

Fixarea suportului

2. Fixaţi unitatea din interior.

Dacă xaţi unitatea din interior pe un perete:
(1) Fixaţi suportul pe perete cu atenţie la greutatea unităţii de interior.

• Dacămontaţisuportulpeunperetedebetonfolosinddiblurideplastic,asiguraţi-vă

că între perete şi suport există un spaţiu datorat diblurilor mai mic de 20mm.

NOTĂ

Dacă xaţi unitatea din interior pe un cadru de fereastră:
(1) Determinaţi poziţiile riglelor de lemn pe care le veţi prinde

de cadrul ferestrei.

(2) Prindeţi riglele de lemn de cadrul ferestrei cu atenţie la

greutatea unităţii de interior.

Dacă xaţi unitatea din interior pe un perete de rigips:
(1) Utilizaţi un detector pentru a găsi diblurile.
(2) Fixaţi suportul în două dibluri.

Diblu de

plastic

<20 mm

(3) Prindeţi suportul de riglă folosind şuruburi autoletante.

• Căutaţişialtelocuridacădacăexistămaipuţindedouădiblurisaudacădistanţadintredibluriestediferitădecea

necesară pentru suport.

ATENŢIE

• Fixaţisuportulfărăa-lînclina.

• Asiguraţi-văcăacestapoatesuportagreutateaprodusului.Dacăinstalaţiprodusulpeosuprafaţăcarenuîipoate

susţine greutatea, unitatea poate cădea şi poate provoca accidente.

AVERTIZARE

Conectarea cablului

Specicaţiile cablului

Model Cablu de alimentare Cablu conectare

AR09/12FSFT

AR18/24FSFT

3G, 2,5mm² H07RN-F

3G, 2,5mm² H07RN-F

3G, 1,5mm² H07RN-F
2* 0,75mm² H05RN-F
3G, 1,5mm² H07RN-F
2* 0,75mm² H05RN-F

Tip GL

20A

25A

Conectarea cablului

Lucrarea electrică

(1) Pentru lucrări electrice şi de împământare, respectaţi "standardele tehnice ale instalaţiilor electrice" şi "regulile de

cablare" din Actul Întreprinderilor Electrice.
(2) Strângeţi şurubul blocului terminal sub 12kgf.cm.
(3) Precauţii la conectarea blocurilor terminale a unităţii interioare.



Înainte de conectare, asiguraţi-vă că partea de conectare a şei terminale este orientată cu faţa în sus.

• Conectaţicabluldealimentare

la întrerupătorul auxiliar. Dacă

NOTĂ

niciun pol nu se conectează
la sursa de alimentare, acesta
trebuie introdus într-un
conductor cu o deschidere a
contactului de ≥3mm.

Perete

Cu faţa în jos



Nu trebuie să existe niciun spaţiu între terminal şi şurub când sunt conectate.

Fişa terminală
este deteriorată.

Nu există niciun
inel terminal care să
acopere firul.

- Orice spaţiu rămas poate deveni un pericol de incendiu din cauza supraîncălzirii contactului electric.

Fie şurubul nu se potriveşte

Fişa terminală
este cu faţa în jos.

• Pentrucablajulbloculuiterminal,utilizaţinumaiunrcuşăterminalăcuinel.
Firele obişnuite fără o şă terminală cu inel pot deveni un pericol de incendiu din cauza supraîncălzirii contactului

ATENŢIE

electric în timpul lucrării de cablare.

în mod corespunzător, fie
există un spaţiu între şurub
şi inelul terminal.

32

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 32 2012-12-13 14:44:58

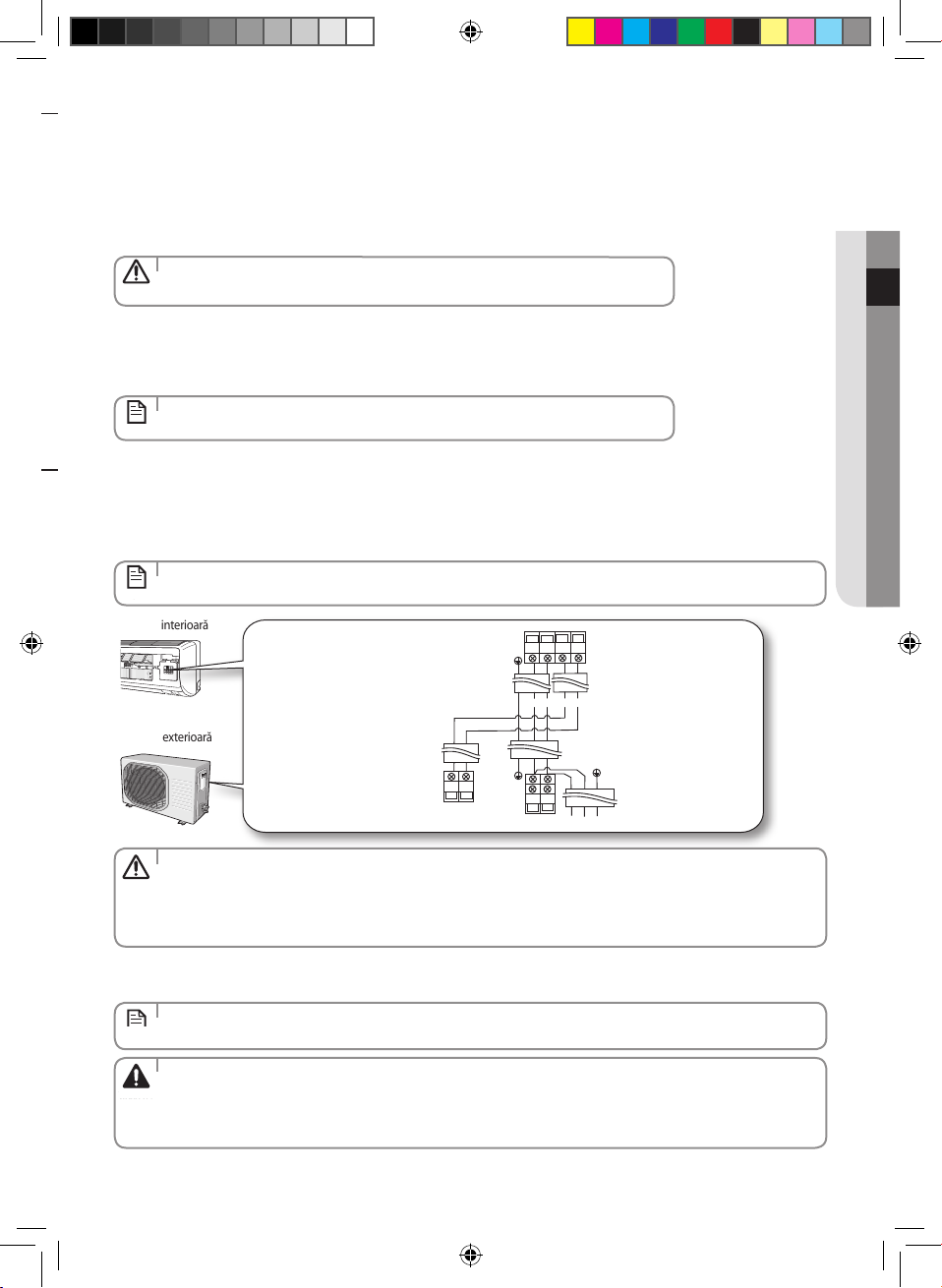

 Atunci când instalaţi unitatea, efectuaţi mai întâi racordurile pentru refrigerent şi apoi conexiunile electrice.

Conectaţi aparatul de aer condiţionat la sistemul de împământare înainte să efectuaţi conectarea electrică
Dacă unitatea este dezinstalată, mai întâi deconectaţi cablurile electrice, apoi racordurile de refrigerent.

Dacăunitateaexterioarăseaălaodistanţămamarede5metrideunitateainterioară,trebuiesăprelungiţicablul.

Lungimea maximă a cablului este de 15(09/12)/20(18/24) metri.

1. Prelungiţi cablul dacă este necesar.

• Nuconectaţidouăsaumaimultecabluridiferitepentrua-lprelungi.
Acest lucru poate provoca incendii.

ATENŢIE

2. Deschideţi grila din faţă.

3. Îndepărtaţi şurubul care xează capacul conectorului.

4. Treceţi cablul prin spatele unităţii pentru interior şi conectaţi-l la borne.
(Vezi ilustraţia de mai jos.)

• Fiecareresteinscripţionatcunumărulborneicorespunzătoare.

NOTĂ

5. Treceţi celălalt capăt al cablului prin gaura de 65 mm din perete.

6. Închideţi carcasa conectorului strângând cu atenţie şurubul.

7. Închideţi grila din faţă.

8. Închideţi capacul tabloului cu borne de pe partea laterală a unităţii exterioare.

9. Conectaţi cablurile la borne după cum puteţi vedea în imagine.

• Fiecareresteinscripţionatcunumărulborneicorespunzătoare.

NOTĂ

Unitatea interioară

1(L) 2(N)

F2

Unitatea interioară

Fir împământare

(verde/galben)

F1



1(L) 2(N)

F2

F1

ROMÂNĂ

Unitatea exterioară

Fir împământare

Unitatea exterioară

F2

F1

L



N

(verde/galben)

• Capătulruluitrebuiesăecircular.

ATENŢIE

• Deasemeneabornacircularătrebuiepotrivităcudimensiuneaşurubuluiborneinegre.

• Dupăconectareacablurilor,asiguraţi-văcăsepotrivescnumerelebornelordinunitateainterioară/exterioară.

• Şuruburiledepepanoulcubornenutrebuiedesfăcutecuuncuplumaimicde12kgf•cm.

10. Conectaţi conductorul pentru împământare la bornele pentru împământare.

11. Închideţi capacul tabloului cu borne strângând cu atenţie şurubul.

• ÎnRusiaşiEuropa,consultaţi-văcufurnizoruldeenergieelectricăpentruaaaimpedanţasistemuluidealimentare

NOTĂ

înainte de instalare.

• Conectaţireleastfelîncâtsănupoatătraseafarăcuuşurinţă.
(Dacă sunt strânse slab, acestea se pot arde.)

AVERTIZARE

• Conectaţireleconformculorilor,înfuncţiedediagramadecablare.

• Cabluldealimentareşiceldeconectaretrebuiealeseconformspecicaţiilordepepagina32.

33

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 33 2012-12-13 14:44:58

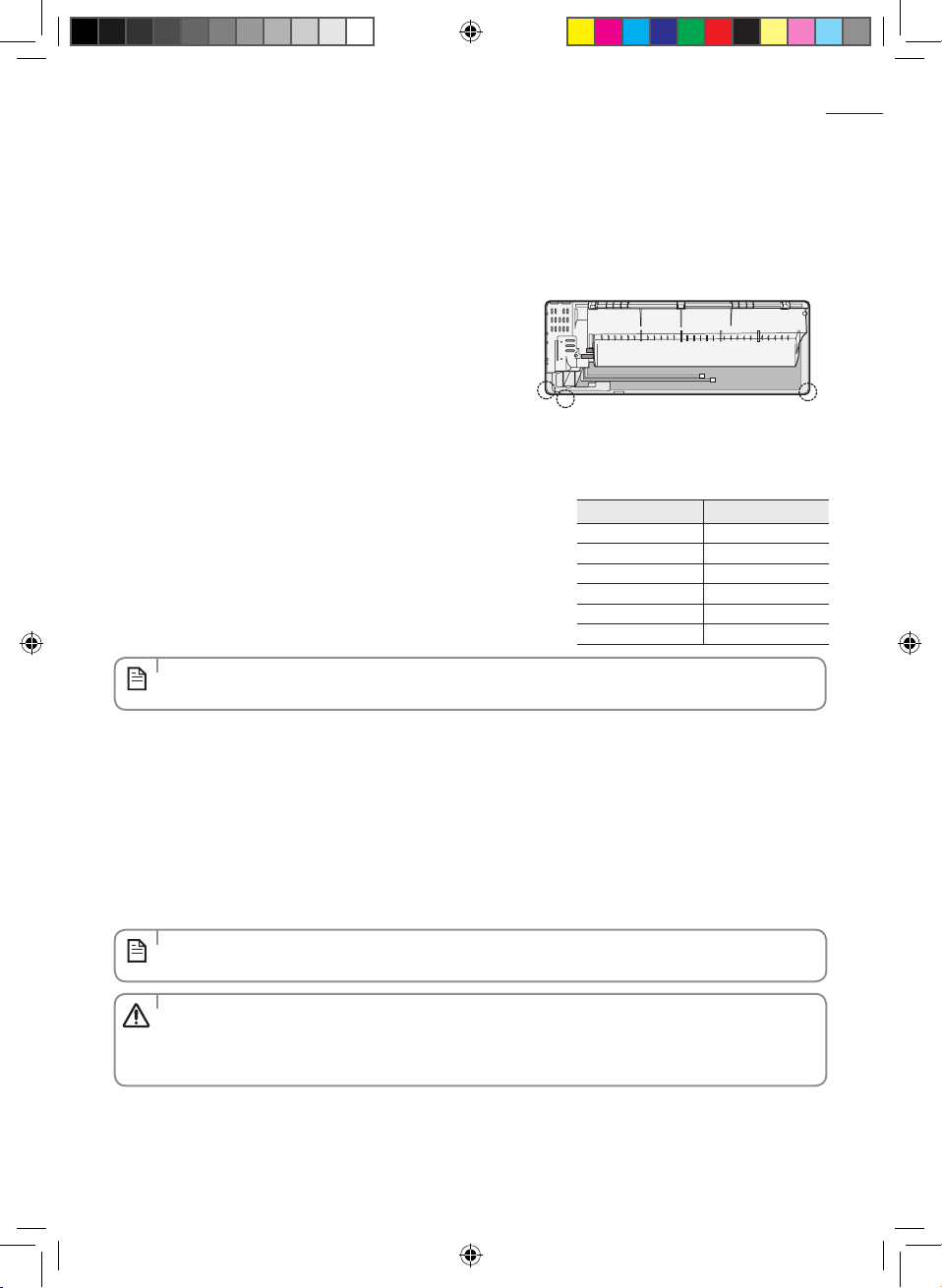

Instalarea şi conectarea conductei de asamblare a unităţii de interior

Conectaţi unităţile de interior şi de exterior cu ţevi din cupru furnizate la faţa locului cu ajutorul racordurilor conice. Utilizaţi
doar ţeavă pentru răcire fără îmbinări, (tip Cu DHP conform ISO1337), degresată şi dezoxidată, potrivită pentru presiuni de
funcţionare de cel puţin 4200 kPa şi pentru presiune de rupere de cel puţin 20700 kPa. Este strict interzisă utilizarea conductelor
din cupru pentru instalaţii sanitare.

Există 2 conducte de refrigerent cu diametre diferite:

 •Celmaimicestepentrurefrigerentlichid
 •Celmaimareestepentrurefrigerentgazos

O conductă scurtă este deja montată la aparatul de aer condiţionat.
S-ar putea să e necesar să prelungiţi conducta utilizând conducta de
asamblare. (opţional)

Procedura de conectare pentru conducta de refrigerent variază conform
poziţiei de ieşire a conductei cu faţa la perete:

 •Dreapta(A)
 •Stânga(B)
 •Dedesubt(C)
 •Spate

1. Tăiaţi piesa (A, B, C) de evacuare adecvată din spatele unităţii de interior
dacă nu conectaţi conducta direct din spate.

2. Neteziţi marginile tăieturii.

3. Scoateţi capacele de protecţie a conductelor şi conectaţi conducta de
asam-blare la ambele conducte. Strângeţi piuliţele mai întâi manual, apoi
cu cheia dinamometrică, aplicând următorul cuplu de strângere:

• Dacădoriţisăscurtaţisausăprelungiţiconducte,consultaţipagina35~36.

NOTĂ

A

C

Diametru exterior Cuplu (kgf•cm)

ø6,35 mm 140~170

ø9,52 mm 250~280
ø12,70 mm 380~420
ø15,88 mm 440~480
ø19,05 mm 990~1210
ø22,23 mm 990~1210

B

4. Tăiaţi izolaţia spongioasă rămasă.

5. Dacă este necesar, îndoiţi conducta pentru a se adapta la partea inferioară a unităţii de interior.
Apoi trageţi-o afară prin oriciul adecvat.

 

Conducta nu ar trebui să iasă în afară din spatele unităţii de interior.

 

Raza de îndoire trebuie să e de 100 mm sau mai mult.

6. Treceţi conducta prin oriciul din perete.

7. Pentru mai multe detalii despre conectarea unităţii exterioare şi despre purjarea aerului, consultaţi paginile 38-40.

• Conductavaizolatăşixatăpermanentînpoziţiedupăterminareainstalăriişitestuldepierderedegaz;

consultaţi pagina 41 pentru mai multe detalii.

NOTĂ

• Strângeţipiuliţaderacordcucheiadinamometricărespectândinstrucţiunile.
Dacă această piuliţă este strânsă prea tare, este posibil să se sureze şi să apară scurgeri de gaz.

ATENŢIE

• NUZIDIŢIRACORDULCONDUCTEI!
Toate racordurile conductei de refrigerent trebuie să e uşor de accesat şi întreţinut.

34

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 34 2012-12-13 14:44:58

Purjarea unităţii de interior

Unitatea de interior este alimentată cu gaz inert (azot).
Înainte de a instala unitatea, vericaţi dacă gazul de azot iese din unitatea de interior.
Dacă nu este cazul, NU INSTALAŢI UNITATEA deoarece pierderea poate  în interiorul unităţii.

1. Deşurubaţi capacele de la capătul ecărei conducte.



Tot gazul inert este evacuat din unitatea de interior.

• Pentruaîmpiedicamurdăriasausubstanţelestrăinesăintreîn

conducte în timpul instalării, NU scoateţi capacele complet până când

NOTĂ

nu sunteţi pregătit să conectaţi conductele.

ROMÂNĂ

• Aerulcarerămâneîncircuitulderăcire,aerumed,poateducela

defectarea compresorului.

ATENŢIE

Deşurubaţi capaceleŢevi

• Contactaţiîntotdeaunacentruldeservicesauormăspecializată

pentru instalarea produsului.

Tăierea sau prelungirea ţevii

Lungimea ţevii poate :

 •Prelungităpânăla:vezitabeluldepepagina28
 •Scurtatăpânăla:vezipagina28

Dacă aveţi nevoie de o ţeavă mai lungă de 5 metri:

• Trebuiesăprelungiţicablulansamblului.

ATENŢIE

• Trebuiesăintroduceţiagentderăcireînţevi;încazcontrar,unitateadininteriorpoateîngheţa.

1. Asiguraţi-vă că aveţi toate uneltele necesare (tăietorul pentru ţevi, alezorul, trusa de bercluit).

2. Dacă doriţi să scurtaţi ţeava, tăiaţi-o cu un dispozitiv special, asigurându-vă că există un unghi de 90° între ţeavă şi
secţiunea acesteia (vezi mai jos exemple de margini tăiate corect şi incorect).

Dispozitiv
de tăiat
tuburi

Ţeavă

Oblic

3. Pentru a preveni o scurgere de gaz, îndepărtaţi toate bavurile de pe marginea ţevii folosind un alezor.

• Îndreptaţiînjosţeavacândîndepărtaţibavurilepentrucaacesteasănuintreîţeavă.

ATENŢIE

Cu asperităţi

mari

Bavură

4. Introduceţi uşor piuliţa de racord în ţeavă şi modicaţi conul.

Diametru exterior (D) Adâncime (A) Dimensiune con (B)

ø6,35 mm 1,3 mm 9,0 mm

ø9,52 mm 1,8 mm 13,0 mm
ø12,70 mm 2,0 mm 16,2 mm
ø15,88 mm 2,2 mm 19,3 mm

Ţeavă Con

ø19,05 mm 2,2 mm 22,5 mm
ø22,23 mm 2,2 mm 25,7 mm

35

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 35 2012-12-13 14:44:59

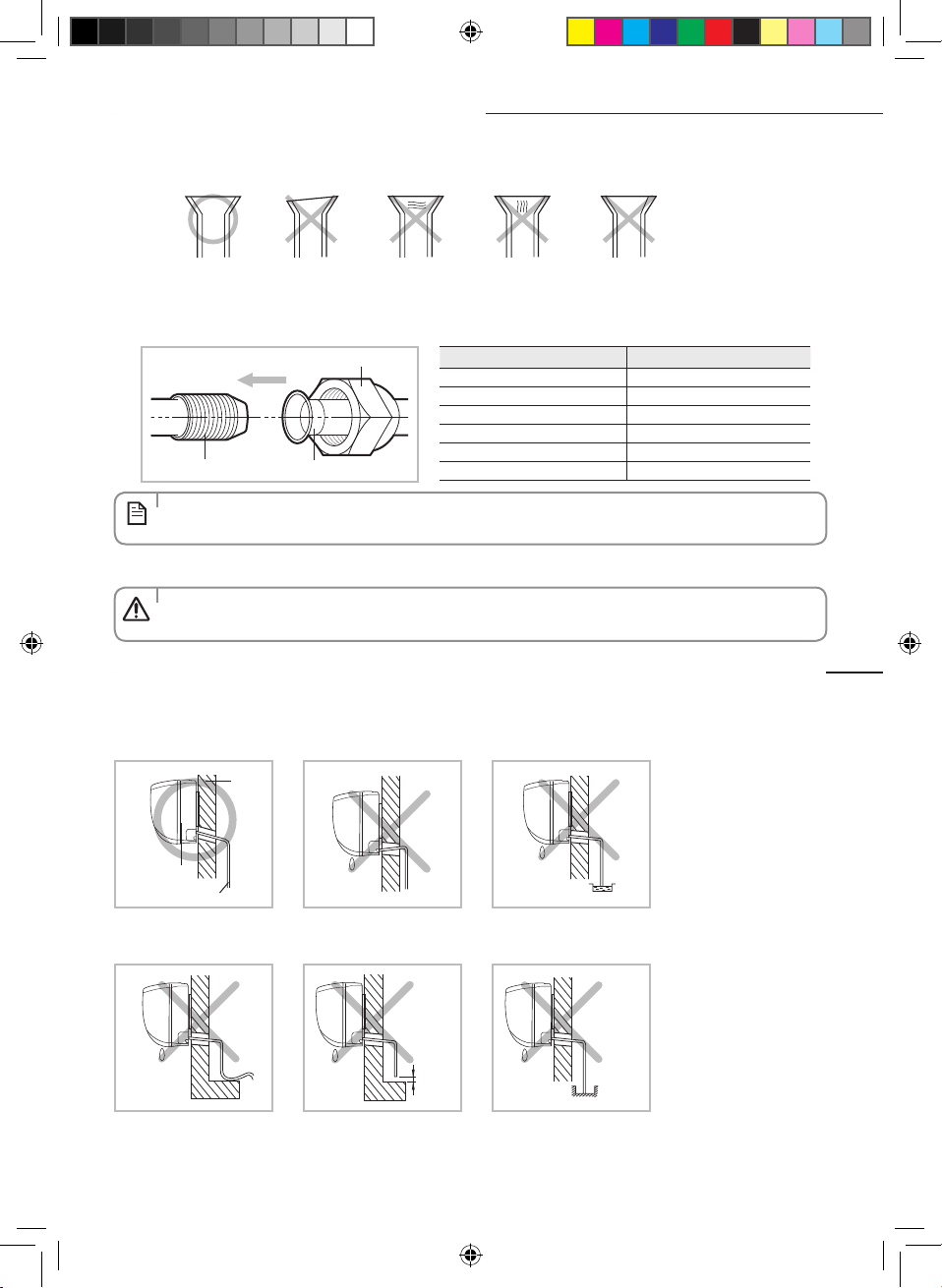

Tăierea sau prelungirea ţevii

5. Vericaţi conul (vezi mai jos exemple de modicări incorecte).

Corect

6. Aliniaţi ţevile pentru a le conecta uşor. Strângeţi piuliţele de racord mai întâi cu mâna şi apoi cu o cheie dinamometrică,
aplicând următorul cuplu:

Ţeavă de ieşire interior Ţeavă conectoare

• Uncuplupreamarepoateducelascurgeridegaz.Încazulîncareselipeşteţeava,azotulgaztrebuieîndreptatîn

ţeavă (50 Pa). Locul lipiturii trebuie să e accesibil.

NOTĂ

7. Pentru mai multe detalii despre conectarea unităţii exterioare şi despre purjarea aerului, consultaţi paginile 38-40.

• Strângeţipiuliţaderacordcucheiadinamometricărespectândinstrucţiunile.
Dacă această piuliţă este strânsă prea tare, este posibil să se sureze şi să apară scurgeri de gaz.

ATENŢIE

Înclinat

Piuliţă de racord

Suprafaţă

deteriorată

Crăpat

Diametru exterior Cuplu (kgf•cm)

ø6,35 mm 140~170

ø9,52 mm 250~280
ø12,70 mm 380~420
ø15,88 mm 440~480
ø19,05 mm 990~1210
ø22,23 mm 990~1210

Grosime

inegală

Instalarea şi conectarea furtunului pentru scurgere la unitatea interioară

Atunci când instalaţi furtunul de drenare pentru unitatea de interior, vericaţi dacă drenarea condensului este adecvată.
Atunci când treceţi furtunul de drenare prin oriciul de 65 mm perforat în perete, vericaţi următoarele:

Perete

Unitatea interioară

Furtun pentru scurgere

Furtunul pentru scurgere
nu trebuie să e îndoit.

Furtunul NU trebuie să e
înclinat în sus.

mai
puţin
de
5cm

Păstraţi o distanţă liberă de
cel puţin 5 cm între capătul
furtunului şi sol.

Capătul furtunului de drenare NU
trebuie plasat sub apă.

Şanţ

NU plasaţi capătul furtunului de
drenare într-o cavitate.

36

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 36 2012-12-13 14:44:59

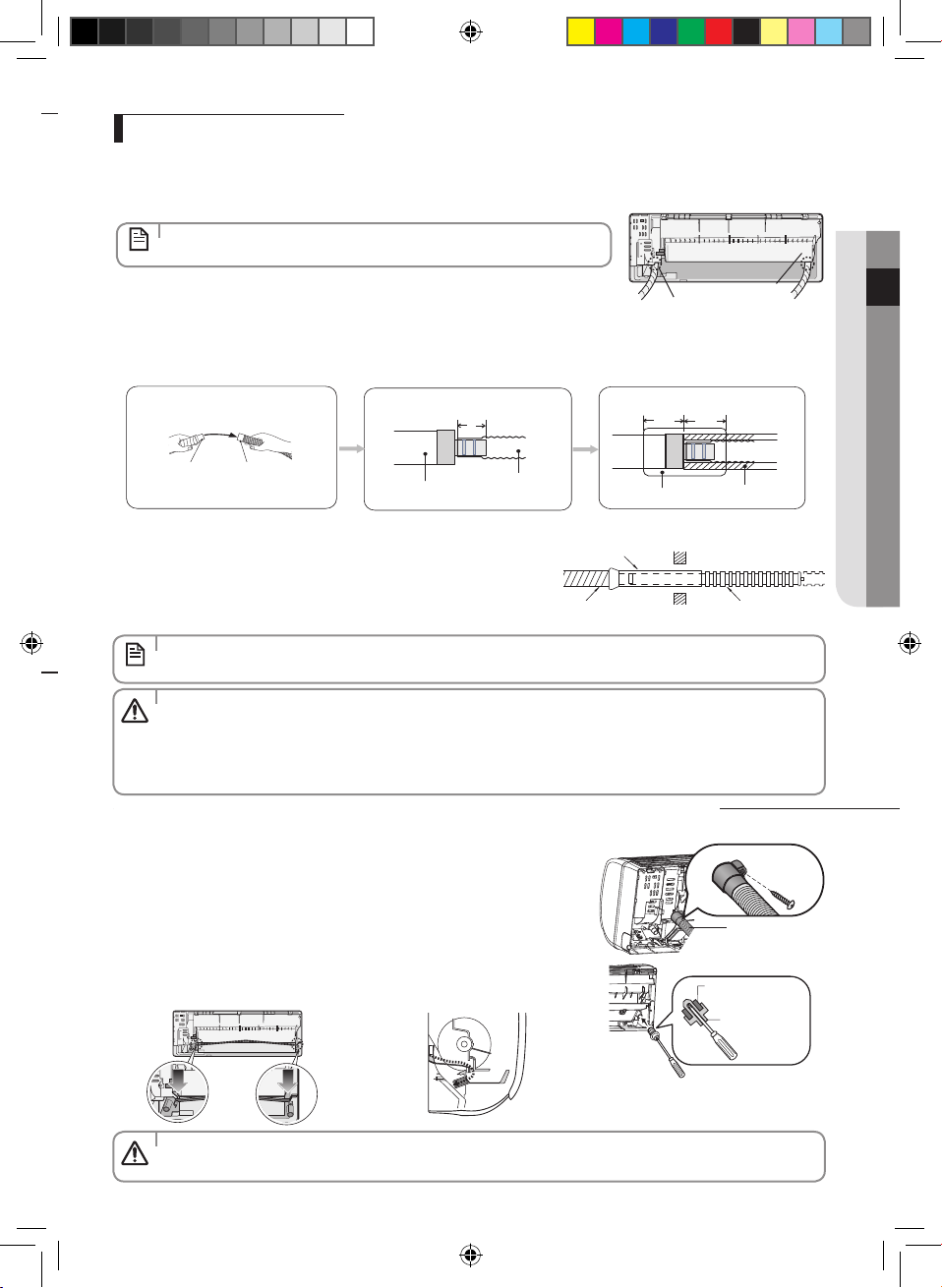

Instalare furtun de drenare

1. Dacă este necesar, conectaţi furtunul de drenare de prelungire de 2 m la furtunul de drenare.

2. Dacă utilizaţi furtunul de drenare de extensie, izolaţi interiorul furtunului de drenare de extensie cu un manşon.

3. Montaţi furtunul de drenare în 1 din cele 2 oricii ale furtunului de drenare, apoi xaţi capătul furtunului de drenare cu
o clemă.

• Dacănuutilizaţicelălaltoriciualfurtunuluidedrenare,blocaţi-lcuun

opritor din cauciuc.

NOTĂ

4. Când prelungiți furtunul de evacuare, țineți capătul furtunului de evacuare
și furtunul prelungitor, rotiți și introduceți furtunul de evacuare în furtunul
prelungitor 15-20 mm. Asigurați-vă că cele două furtunuri sunt îmbinate ferm și că
nu există scurgeri.

5. Conectați furtunul de evacuare după ce utilizați spumă pentru a înveli furtunul prelungitor. Apoi, utilizați bandă
izolatoare pentru a înfășura cele două părți îmbinate 20 mm.

15~20 mm

20 mm sau
mai mult

Gaura furtunului

pentru scurgere

20 mm sau
mai mult

ROMÂNĂ

Furtun de
drenare

Furtun de drenare
de extensie

Furtun de
drenare

Furtun de drenare
de extensie

Spumă

6. Treceţi furtunul de drenare sub conducta de refrigerent, ţinând
strâns furtun de drenare.

Manşon

7. Treceţi furtunul de drenare prin oriciul din perete. Vericaţi dacă
acesta este înclinat în jos după cum este indicat în imagine.

8. Utilizând metoda de evacuare normală, asigurați-vă că evacuarea
este normală.

Furtun de drenare Furtun de drenare de

• Furtunulvaxatpermanentînpoziţiedupăterminareainstalăriişites-tuldepierderedegaz;consultaţipagina

41~42 pentru mai multe detalii.

NOTĂ

• Asiguraţi-văcăestecorectădirecţiaîncareaţiinstalatfurtunulpentruscurgere.
Instalarea necorespunzătoare poate duce la scurgerea apei condensate.

ATENŢIE

• Dacăfurtunulpentruscurgeretreceprincameră,izolaţi-l,astfelîncâtcondensulsănudeteriorezemobilierulsau

podeaua.

• NUZIDIŢIRACORDULFURTUNULUI!
Racordul furtunului trebuie să e uşor de accesat şi întreţinut.

Schimbarea direcţiei furtunului pentru scurgere

Schimbaţi direcţia numai atunci când este neapărat necesar.

1. Scoateţi capacul de cauciuc cu un cleşte.

2. Detaşaţi furtunul de drenare trăgându-l şi rotindu-l la stânga.

3. Introduceţi furtunul pentru scurgere xându-l cu ajutorul şurubului în
canalul furtunului pentru scurgere.

4. Prindeţi capacul de cauciuc cu ajutorul unei şurubelniţe rotindu-l până se
xează în canal.

5. Asiguraţi-vă că nu există scurgeri de ambele părţi ale oriciului pentru
scurgere.

Turnaţi apa în direcţia săgeţii.

 Direcţia apei scurse

Bandă de vinil

extensie

Orificiu filetat

Şurub

Furtun de
drenare

Ieşire tavă de
drenare

Capac din
cauciuc

• Asiguraţi-văcăunitateainterioarăseaăînpoziţieverticalăcândturnaţiapapentruavericadacăexistăscurgeri.
Asiguraţi-vă că nu intră apă în componentele electrice.

ATENŢIE

37

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 37 2012-12-13 14:45:00

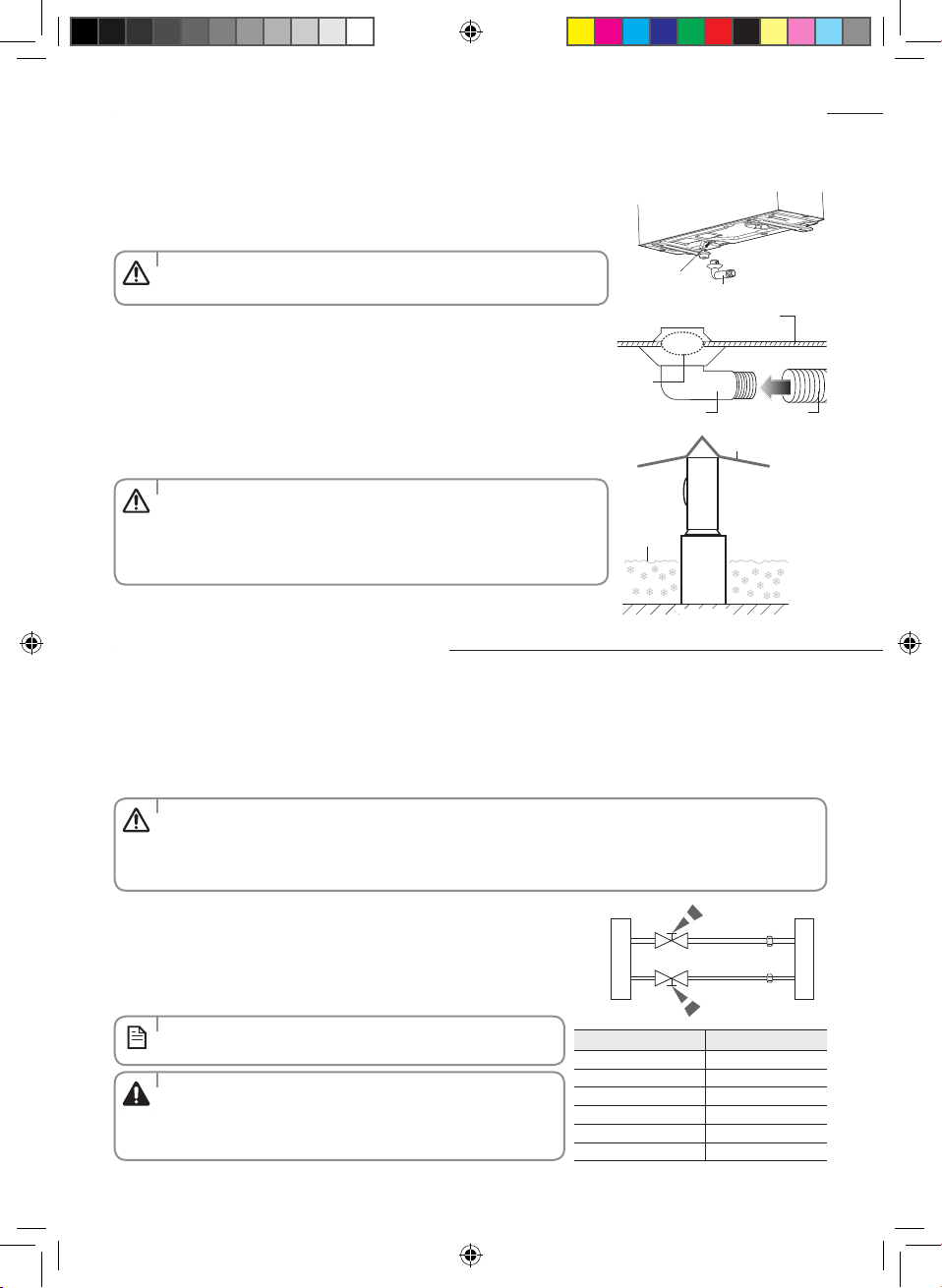

Instalarea şi conectarea furtunului pentru scurgere la unitatea exterioară

Este posibil să se acumuleze gheaţă în timpul încălzirii. Vericaţi scurgerea apei provenite din condens în timpul dezgheţării.
Pentru o scurgere corespunzătoare, procedaţi după cum urmează:

1. Introduceţi dopul de scurgere în oriciul de sub unitatea exterioară.

• Pentruaevitasituaţiaîncaredopuldescurgereatingepământul,vericaţi

spaţiul existent între pământ şi suprafaţa de sub unitatea exterioară.

ATENŢIE

2. Conectaţi un furtun pentru scurgere la oriciul pentru scurgere.

3. Asiguraţi-vă că se realizează în mod optim scurgerea apei rezultate din
condens.

• Înzonelecuzăpadăabundentă,esteposibilcastratuldezăpadăsă

blocheze intrarea aerului.

ATENŢIE

Pentru a evita acest incident, instalaţi un cadru mai înalt decât stratul de
zăpadă estimat. De asemenea, plasaţi deasupra o prelată care să prevină
formarea unui strat de zăpadă pe unitatea exterioară.

Oriciu de scurgere

Suprafaţa de sub unitatea exterioară

Oriciu de scurgere

Dop de scurgere

Strat de zăpadă

estimat

Dop de scurgere

Furtun pentru

scurgere

Protecţie împotriva zăpezii

Cadru

Pământ

Purjarea ţevilor conectate

Unitatea exterioară este alimentată cu sucient agent de răcire R-410A. Nu eliberaţi R-410A în atmosferă: Acesta este un gaz

uorinatcuefectdeseră,careintrăsubincidenţaProtocoluluidelaKyoto,avândPotenţialdeîncălzireglobală(GWP)=1975.

Este recomandat să purjaţi aerul din unitatea interioară şi din ţeavă. Dacă rămâne aer în ţevile cu agent de răcire poate  afectat
compresorul. Acesta poate duce la reducerea capacităţii de răcire şi la funcţionare defectuoasă. Agentul de răcire din care este

purjataerulnuseaăînunitateaexterioară.Utilizaţipompadevidconformilustraţieidemaijos.

• Cândrealizaţiinstalarea,asiguraţi-văcănuexistăscurgeri.Cândrecuperaţiagentulderăcire,întrerupeţimaiîntâi

alimentarea compresorului înainte de a îndepărta ţeava conectoare. Dacă ţeava prin care trece agentul de răcire nu

ATENŢIE

este conectată corespunzător, iar compresorul funcţionează cu supapa pentru service deschisă, în ţeavă intră aer,
ceea ce face ca presiunea din circuitul cu agent de răcire să e anormal de ridicată Este posibil să aibă loc explozii.

1. Conectaţi ecare ţeavă la supapa coresăunzătoare a unităţii exterioare şi
strângeţi piuliţa de racord.

2. Strângeţi piuliţa de racord mai întâi cu mâna şi apoi cu o cheie dinamometrică,
aplicând următorul cuplu:

• Uncuplupreamarepoateducelascurgeridegaz.

NOTĂ

• Faceţilegătorileelectriceşilăsaţisistemulîn„standby”.Nuporniţi

aparatul!

AVERTIZARE

Acest lucru este necesar pentru o mai bună funcţionare (poziţie de
DESCHIDERE maximă a ventilului electronic de expansiune - EEV -).

Unitatea exterioară Unitatea interioară

Parte conductă de gaz

Parte conductă de lichid

Diametru exterior Cuplu (kgf•cm)

ø6,35 mm 140~170

ø9,52 mm 250~280
ø12,70 mm 380~420
ø15,88 mm 440~480
ø19,05 mm 990~1210
ø22,23 mm 990~1210

38

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 38 2012-12-13 14:45:00

3. Conectaţi furtunul de încărcare al părţii cu presiune scăzută a bateriei de
manometre la oriciul pentru service, după cum puteţi observa în ilustraţie.

Baterie de manometre

4. Deschideţi valva părţii cu presiune scăzută a bateriei de manometre în sensul
invers acelor de ceasornic.

5. Purjaţi aerul din ţevile conectate folosind pompa de vid cca 15 minute.

 

Vericaţi dacă manometrul arată -0,1MPa(-76cmHg) după cca 10 minute.

Această procedură este foarte importantă pentru a evita o scurgere de gaz.

 

Închideţi valva părţii cu presiune scăzută a bateriei de manometre în sensul

acelor de ceasornic.

 

Opriţi pompa de vid.

 

Vericaţi 2 minute dacă există schimbări ale presiunii.

 

Îndepărtaţi furtunul părţii cu presiune scăzută a bateriei de manometre.

6. Deschideţi valva cu 2 căi şi cea cu 3 căi.

7. Montaţi piuliţa tijei supapei şi capacul de protecţie al oriciului de service şi

strângeţi cu un cuplu de 183kgf•cm cu ajutorul unei chei dinamometrice.

8. Vericaţi dacă există scurgeri de gaze acordând atenţie deosebită valvei cu 3
căi şi capacelor oriciilor de service (vezi pagina 41).

Adăugarea agentului de răcire

Adăugaţi agent de răcire conform tabelului de ami jos:

Dacă utilizaţi o ţeavă mai lungă de 5 m,

‘A’ g de refrigerent R-410A trebuie adăugate pentru ecare metru în plus.

Dacă utilizaţi o ţeavă mai scurtă de 5 m,

timpul de purjare este normal.

Consultaţi manualul de service pentru mai multe detalii.

Valvă

Port de întreţinere

pentru gaz

<Presiune joasă>

Port de întreţinere

pentru lichid

<Presiune înaltă>

Model A

09/12



18/24



Pompă de

vid

(Previne circulaţia în

sens invers)

Tija valvei

Piuliţa

A

(Gaz)

B

(lichid)





ROMÂNĂ

15
25

• Aerulcarerămâneîncircuitulderăcire,aerumed,poateduceladefectareacompresorului.

• Contactaţiîntotdeaunacentruldeservicesauormăspecializatăpentruinstalareaprodusului.

ATENŢIE

39

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 39 2012-12-13 14:45:00

Purjarea ţevilor conectate

Informaţii importante referitoare la reglementările privind agentul de răcire utilizat

AcestprodusconţinegazedeserăuorurateprevăzutedeProtocolulde
laKyoto.

Nu evacuaţi gazele în atmosferă.

1. Completaţi cu cerneală neradiabilă;

 

 încărcătura de refrigerent din fabrică a produsului,

 

 cantitatea de refrigerent suplimentar încărcat la locul de

funcţionare şi

 

+ încărcătura totală cu refrigerent. pe eticheta de încărcare cu

refrigerent furnizată împreună cu produsul.

a. Încărcătura de refrigerent din fabrică a produsului:

consultaţi plăcuţa tipologică a unităţii

NOTĂ

b. Cantitatea de refrigerent suplimentar încărcat la locul de

funcţionare ( Consultaţi informaţiile de mai sus pentru

cantitatea de completare cu refrigerent.)
c. Încărcătură totală de refrigerent
d. Butelie de refrigerent şi colector pentru încărcare

• Etichetacompletatătrebuieataşatăînapropiereaportuluideîncărcareaprodusului(deex.peinteriorulcapacului

robinetului de închidere).

ATENŢIE

Tipul agentului de răcire Valoare GWP

R-410A 1975

GWP=potenţialdeîncălzireglobală

Conţinegazedeserăuorurateprevăzutede
ProtocoluldelaKyoto.

Unitatea interioară



d



=()



=()



a

kg
kg

b

+

Unitatea exterioară

=()

kg

c

Încărcarea agentului de răcire în stare lichidă folosind o ţeavă pentru lichid

R-410A este un agent de răcire de tip mixt. Acesta trebuie încărcat în stare lichidă. Urmaţi instrucţiunile de mai jos pentru a
încărca agent de răcire în echipament dintr-un cilindru.

1. Înainte de a realiza încărcarea, vericaţi dacă are sau nu sifon cilindrul.
Agentul de răcire se poate încărca în două moduri.

Cilindru cu sifon

sifon

Încărcaţi agentul de răcire menţinând



cilindrul în poziţie verticală.

• DacăagentulderăcireR-410Aesteîncărcatînstaredegaz,compoziţiaagentuluiderăcireseschimbă,iar

caracteristicile echipamentului variază.

NOTĂ

• Trebuiesăutilizaţiundispozitivelectronicpentrumăsurareacantităţiidelichidderefrigerareadăugat.
Dacă cilindrul nu are sifon, răsturnaţi-l.

Cilindru fără sifon

Încărcaţi agentul de răcire întorcând cilindrul



cu susul în jos.

40

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 40 2012-12-13 14:45:01

Realizarea testelor pentru scurgeri de gaz

Asiguraţi-vă că aţi vericat dacă există scurgeri de gaz înainte de a naliza procesul de instalare (conectarea ţevii şi a furtunului
care fac legătura între unitatea interioară şi cea exterioară, izolaţia cablurilor, furtunul şi ţeava şi xarea unităţii interioare pe
suport).

ROMÂNĂ

A

C

D

B

Pentru a verica scurgerile de gaz ale unităţii exterioare,

Vericaţi valva A şi B cu un detector de gaze.

Pentru a verica scurgerile de gaz ale unităţii interioare,

Vericaţi piuliţele de racord C şi D folosind un detector de gaze.

TEST DE PIERDERE CU AZOT (înainte de deschiderea robinetelor)
Pentru a detecta pierderile de refrigerent de bază, înainte de a recrea vidul şi a recircula R-410A, instalatorul are obligaţia

să pună sub presiune tot sistemul cu azot (utilizând o butelie cu reductor de presiune) la o presiune de peste 40 de bari
(indicator).

TEST DE PIERDERE CU R-410A (după deschiderea robinetelor)
Înainte de deschiderea robinetelor, evacuaţi tot azotul din sistem şi creaţi vid conform paginii 38~40.

După deschiderea robinetelor, vericaţi scurgerile utilizând un detector de scurgeri pentru refrigerent.

ASPIRARE (înainte de deconectarea racordurilor de refrigerent pentru reparaţia, scoaterea sau casarea unităţii)
Aspirarea este o operaţie destinată să colecteze tot refrigerentul sistemului din unitatea de exterior.

Această operaţie trebuie efectuată înainte de deconectarea tubulaturii de refriger-ent pentru a evita pierderea
refrigerentului în atmosferă.



Închideţi robinetul de lichid cu cheia hexagonală.



Porniţi sistemul pe răcire cu ventilatorul pornito la viteză mare.

( Compresorul va porni imediat, cu condiţia să  trecut 3 minute de la ultima oprire).



După 2 minute de funcţionare, închideţi robinetul de aspiraţie cu aceeaşi cheie.



Opriţi sistemul şi întrerupeţi alimentarea principală.



Deconectaţi tubulatura. După deconectare, protejaţi robinetele şi capetele tubu-laturii împotriva prafului.



Deteriorarea compresorului poate avea loc dacă acesta funcţionează la presiune de aspiraţie negativă.

41

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 41 2012-12-13 14:45:01

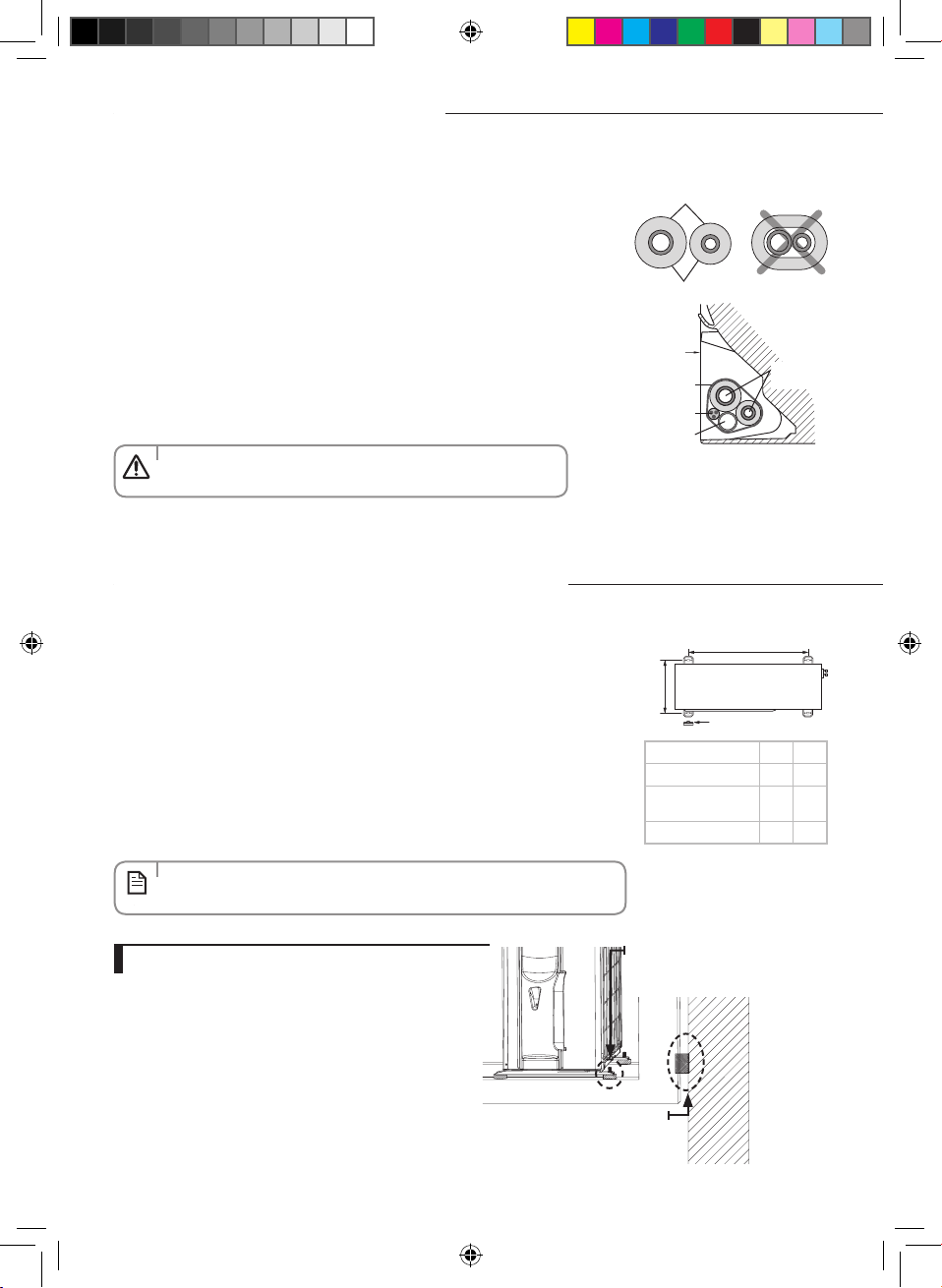

Fixarea unităţii interioare

Realizaţi următoarele operaţiuni în zona în care aţi vericat anterior dacă există scurgeri de
gaz.

După ce aţi vericat dacă există scurgeri de gaz, izolaţi ţeava, furtunul şi cablurile.
Apoi, aşezaţi unitatea interioară pe suport.

1. Pentru a evita problemele legate de condens, înfăşuraţi material izolant din spumă
(după cum puteţi observa în ilustraţie) în partea fără izolaţie de la capătul ţevilor.

2. Înfăşuraţi conducta, cablul de asamblare şi furtunul de drenare cu bandă
din vinil.

3. Aşezaţi mănunchiul (ţeava, cablul şi furtunul de scurgere) în partea
inferioară a unităţii interioare cu atenţie, astfel încât să nu iasă din spatele
acesteia.

4. Prindeţi unitatea interioară pe suport şi încercaţi să o mişcaţi la stânga şi la
dreapta pentru a verica dacă este montată bine.

• Asiguraţi-văcăţeavanusemişcăatuncicândinstalaţiunitatea

interioară pe suport.

ATENŢIE

5. Înfăşuraţi restul de conductă cu bandă de vinil.

6. Prindeţi ţeava de perete cu bride (opţional).

Fixarea unităţii de exterior în locaţie

Izolaţie

Ţevi

Suport

Bandă de vinil

Cabluri

Furtun pentru

scurgere

Ţevi
conectoare

Instalaţi unitatea de exterior pe o bază stabilă pentru a evita producerea de zgomot şi
vibraţie, în special atunci când instalaţi unitatea în apropierea unui vecin.
Dacă instalaţi unitatea de exterior într-un loc expus vânturilor puternice sau la înălţime,
xaţi-o pe un suport adecvat (perete sau podea).

1. Plasaţi unitatea de exterior după cum este indicat în partea superioară a unităţii
pentru a lăsa aerul evacuat să iasă corect.

2. Fixaţi unitatea de exterior pe un suport adecvat utilizând bolţurile de ancorare.

3. Dacă unitatea de exterior este expusă la vânturi puternice, instalaţi plăci de protecţie
în jurul unităţii de exterior astfel încât ventilatorul poate funcţiona corect.

Fixaţi piciorul din cauciuc pentru a preveni producerea zgomotului şi vibraţiei.

NOTĂ

Unitate de exterior instalată pe perete cu stativ

• Asiguraţi-văcăperetelevaputeasusţinegreutateastativuluişi

unităţiideexte-rior;

• Instalaţistativulcâtmaiaproapeposibildeunstâlpde

rezistenţă;

• Instalaţiogarniturăadecvatăpentruareducezgomotulşi

vibraţia reziduală transferate de unitatea exterioară în perete.

Cauciuc moale destinat să reducă

vibraţie de la stativ la perete.

(nu este furnizat împreună cu

42

'X' mm

'Y' mm

Picior din cauciuc

Model X Y

AR09/12LWQ
AR09/12JWQ

AR09/12KWQ

AR18/24FSFT

Proiectat să reducă vibraţia reziduală de
la unitatea exterioară la stativ.
(nu este furnizat împreună cu produsul)

produsul)

538 290

612 317

660 340

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 42 2012-12-13 14:45:01

Vericarea nală şi probele de funcţionare

Pentru a încheia instalarea, efectuaţi următoarele vericări şi teste pentru
a vă asigura că aparatul de aer condiţionat funcţionează corect.

Vericaţi următoarele:

•Rezistenţalocaţieideinstalare

•Etanşeitatearacorduluiconducteipentruadetectaoeventualăpierdere

de gaz

•Conectareacablajuluielectric

•Izolaţiatermorezistentăaconductei

•Scurgere

•Conectareaconductoruluideîmpământare

•Funcţionareacorectă(urmaţipaşiidemaijos)

1. Apăsaţi butonul Power(Pornit/Oprit) şi vericaţi următoarele:

 

Se aprinde indicatorul de pe unitatea interioară.



Se deschide fanta prin care iese aerul şi începe să funcţioneze

ventilatorul.

2. Apăsaţi butonul Mode (Mod) pentru a selecta modul Cool (Răcire) sau Heat (Încălzire).

 

În modul Cool (Răcire), folosiţi butonul Temp + sau – pentru a seta temperatura la 16°C.



În modul Heat (Încălzire), folosiţi butonul Temp + sau – pentru a seta temperatura la 30°C.

• Aproximativ3-5minutemaitârziuvaîncepesăfuncţionezeunitateaexterioarăşivaieşiaerrecesaucald.

• După12minutedefuncţionare,vericaţiaerulgeneratdeunitateainterioară:

NOTĂ

Modul răcire (vericarea unităţii interioare) Temp.Aeruluicareintră-Temp.aeruluicareiese:Între10°Kşi12°K(indicativ

delta T)

Modul încălzire (vericarea unităţii interioare) Temp.Aeruluicareiese-Temp.aeruluicareintră:Între11°Kşi14°K

(indicativ delta T)

În modul încălzire, motorul ventilatorului unităţii de interior poate rămâne oprit pentru a se evita intrarea aerului rece în

incinta cu aer condiţionat.

3. Apăsaţi butonul Air swing(Oscilaţie curent de aer) şi vericaţi următoarele:

 

Lamelele funcţionează corect.

ROMÂNĂ

4. Apăsaţi butonul Power (Pornit/Oprit) pentru a opri aparatul din funcţionare.

• Dupănalizaţicusuccesinstalarea,înmânaţiacestmanualutilizatoruluipentrua-lpăstraînsiguranţăşila

îndemână.

NOTĂ

Procedura de scădere a presiunii (când îndepărtaţi produsul)

1. Porniţi aparatul de aer condiţionat şi selectaţi modul Cool (Răcire) pentru a funcţiona timp de 3 minute compresorul.

2. Scoateţi capacele valvelor din ambele părţi (cu presiune scăzută şi ridicată).

3. Utilizaţi cheia imbus pentru a închide valva în partea cu presiune ridicată.

4. După aproximativ 2 minute, închideţi valva din partea cu presiune scăzută.

5. Opriţi aparatul de aer condiţionat.

6. Deconectaţi ţevile.

43

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 43 2012-12-13 14:45:01

Cum să conectaţi cablurile de alimentare prelungite

Elemente de pregătit

(banda de presare şi izolare trebuie pregatită de un tehnician de instalare.)

Instumente Cleşte sertizat Manşon de conectare (mm) Bandă de Izolare Tub Contracţie (mm)

Specificaţie MH-14 20xØ7,0(HxOD) Lăţime 18mm 50xØ8,0(LxOD)

Forma

1. După cum este arătat în gură, decojiţi straturile de cauciuc sârmă ale cablului
de alimentare.

- Îndepaătaţi 20 mm de straturi de sârmă ale tubului deja instalat.

• Dupăîndepărtareasârmeicabluluitrebuiesăinseraţiuntubde

contracţie.

ATENŢIE

2. Introduceţi ambele capete ale rului de bază ale cablului de alimentare în
manşonul de conectare.

3. Folosind un compresor, comprimaţi cele două puncte şi rotiţi şi comprimaţi
alte două puncte în aceeaşi locaţie.

- Dimensiunea de compresie ar trebui să e 8,0.

- După aceasta comprimare, trageţi ambele părţi ale rului pentru a vă asigura

că este ferm presat.

4. Înfasuraţi-l cu banda de izolare de două ori şi poziţionati tubul dumneavoastră
de contracţie în mijlocul benzii de izolare.

5. Aplicati căldură la tubul de contracţie pentru a-l contracta.

Cablu alimentare( furnizat de noi)

(Unitate:mm)

202020

60

120

180

Cablu de alimentare cu tub de sârmă

20

Manşon Conectare

Dim. comp.

Comprimare de 4 ori

5mm

Bandă de Izolare

40mm

Tub Contracţie

6. După ce activitatea de contracţie tub este nalizata, înveliţi-l cu banda de
izolare pentru a termina.

Bandă de Izolare

• Încazulextinderiiruluielectric,vărugămsăNUutilizaţiunsocludepresareînformărotundă.

- Conexiunile incomplete ale cablului pot cauza un şoc electric sau un incendiu.

AVERTIZARE

44

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 44 2012-12-13 14:45:02

ROMÂNĂ

45

Boracay ZE_AR09FSFT@_IBIM_DB68-03378A_RO.indd 45 2012-12-13 14:45:02
