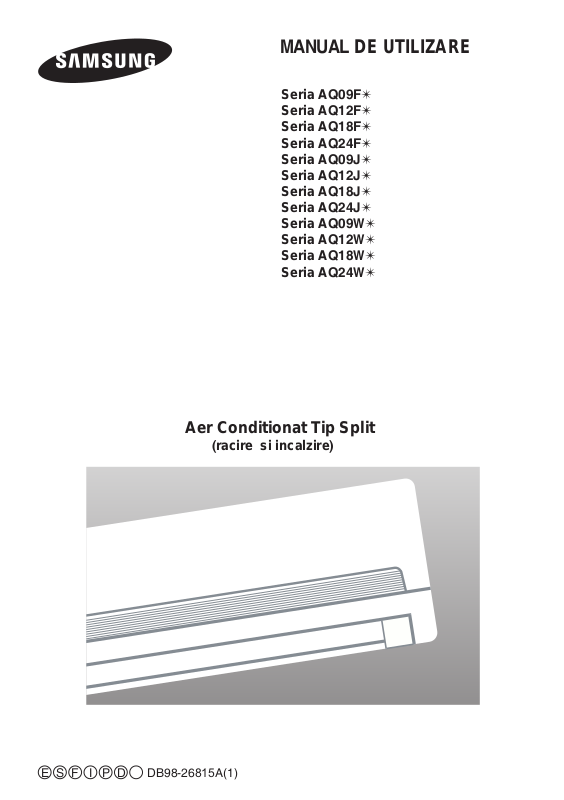

Page 1
MANUAL DE UTILIZARE
Seria AQ09F
Seria AQ12F
Seria AQ18F
Seria AQ24F
Seria AQ09J
Seria AQ12J
Seria AQ18J
Seria AQ24J
W
W
W
W
Seria AQ09
Seria AQ12
Seria AQ18
Seria AQ24
Aer Conditionat Tip Split
(racire si incalzire)
ROMANA
DPIFSE DB98-26815A(1)
Page 2
R
-
2
Inregistrati-va produsul la: www.samsung.com/global/register
Masuri de siguranta
Cititi urmatoarele instructiuni inainte de a utiliza aparatul.
AVERTIZARE
IN TIMPUL OPERARII
ARUNCAREA APARATULUI
Risc de socuri electrice. • Risc de raniri sau moarte. • Deconectati
de la alimentare inainte de reparatii, instalare sau curatare.
• Acestea trebuie realizate de producator, un agent de service
sau alte persoane specializate pentru a evita riscurile.
Utilizatorii nu vor incerca sa repare singuri acest aparat.
Se recomanda sa contactati un service autorizat sau magazinul
de unde s-a achizitionat produsul.
Nu varsati lichide in aparat. Daca totusi se intampla, deconectati
aparatul de la priza si apelati la un centru service autorizat.
Nu introduceti nimic intre lamelele de iesire a aerului pentru ca
ventilatorul intern poate fi defectat si poate cauza raniri. Tineti
copii la distanta de aparat.
Nu plasati obiecte in fata aparatului de aer conditionat.
Nu pulverizati lichide in unitatea interioara. Daca totusi se intampla
asa, opriti intrerupatorul folosit pentru aerul conditionat si contactati un specialist.
Asigurati-va ca aparatul este bine ventilat tot timpul.
Nu asezati paturi sau alte materiale pe aparat.
timp, scoateti-i bateriile (daca este cazul).
Cand utilizati o telecomanda wireless, distanta nu trebuie sa fie
mai mare de 7 metri fata de aerul conditionat.
Inainte de a arunca aparatul, este necesar sa scoateti bateriile si sa le
aruncati in mod corespunzator pentru a le putea recicla..
Cand trebuie sa aruncati aparatul, consultati distribuitorul. In cazul
in care conductele sunt indepartate incorect, agentul de racire poate
tasni si veni in contact cu pielea, provocand rani. Eliberarea refrigerantului in atmosfera poate dauna mediului inconjurator.
Va rugam sa reciclati sau sa aruncati in mod corespunzator
ambalajul acestui produs.
ALTELE
Nu depozitati si nu transportati aparatul asezat invers sau intr-o
parte pentru a evita defectarea compresorului.
Aparatul nu trebuie operat de copii sau persoane infirme fara
supraveghere. Copii trebuie supravegheati pentru a nu se juca cu
aparatul.
Energia si curentul maxim sunt masurate conform standardelor IEC
si conform standardelor ISO.
Page 3
Cuprins
PREGATIREA AERULUI CONDITIONAT
Masuri de siguranta ............................................................... 2
Vizualizarea aparatului .......................................................... 4
Telecomanda – Butoane si afisaj .......................................... 6
Introducerea bateriilor in telecomanda .................................. 6
Pornirea ................................................................................. 7
OPERAREA APARATULUI DE AER CONDITIONAT
Selectarea modului de operare automata .............................. 8
Racirea camerei ..................................................................... 9
Incalzirea camerei ................................................................ 10
Indepartarea umiditatii excesive .......................................... 11
Aerisirea camerei ................................................................. 12
Schimbarea rapida a temperaturii camerei .......................... 13
Reglarea verticala a directiei fluxului de aer ........................ 14
Reglarea orizontala a directiei fluxului de aer ....................... 14
PROGRAMAREA AERULUI CONDITIONAT
Setarea timer-ului de pornire ............................................... 15
Setarea timer-ului de oprire ................................................. 16
Selectarea modului Buna Dimineata ................................... 17
RECOMANDARI PENTRU UTILIZARE
Recomandari de operare .................................................... 18
Intervale de temperatura si umiditate .................................. 19
Utilizarea aerului conditionat fara telecomanda
Rezolvarea problemelor obisnuite ....................................... 20
Curatarea aerului conditionat ............................................... 21
Curatarea filtrului de dezodorizare si filtrului Bio (optional) . 21
.......................... 19
ROMANA
Aruncarea corecta a acestui produs
(deseuri electrice si electronice)
(Norme aplicabile in Uniunea Europeana si alte tari europene cu sisteme separate de colectare
a deseurilor)
Acest marcaj care apare aici indica faptul ca aparatele nu trebuie aruncate cu alte deseuri menajere atunci cand
nu mai functioneaza. Pentru prevenirea efectelor negative asupra mediului sau sanatatii datorita aruncarii
necontrolate a deseurilor, separati-le de alte tipuri de deseuri si reciclati-le in mod responsabil pentru a promova
reutilizarea sustinuta a resurselor materiale.
Utilizatorii casnici trebuie sa contacteze fie vanzatorul de unde au achizitionat produsul, fie biroul guvernamental local, pentru a afla unde trebuie duse aceste produse.
Utilizatorii industriali trebuie sa contacteze furnizorul si sa verifice termenii si conditiile contractului de cumparare. Acest produs nu trebuie amestecat cu alte deseuri comerciale atunci cand este aruncat.
R
-
3
Page 4
R
-
4
Vizualizarea aparatului
Design-ul si forma pot diferi in functie de model.
Unitatea interioara
Intrarea pentru aer
Senzor temperatura
Buton (Pornit/Oprit)
Filtru de aer
(sub panou)
Indicator operare
(Verde)
Indicator Timer
(Verde)
Indicator Turbo
(Rosu)
Buton (Pornit/Oprit)
Lamele flux de aer
(iesire)
Seria AQ
F
Seria AQ
J
Series Seria AQ
W
Page 5
Unitatea ext.
Seria AQ09
Iesire aer
Intrarea pentru aer (spate)
ROMANA
Supapa de conexiune
Unitatea ext.
Unitatea ext.
Unitatea ext.
Seria AQ12
Iesire aer
Seria AQ18
Iesire aer
Seria AQ24
Intrarea pentru aer (spate)
Intrarea pentru aer (spate)
Intrarea pentru aer (spate)
Supapa de conexiune
Supapa de conexiune
Iesire aer
Supapa de conexiune
R
-
5
Page 6
R
-
6
Telecomanda - butoane si afisaj
Indicator
transmisie telecomanda
(
Mod de operare
AUTO, COOL, DRY,
FAN, HEAT)
Setare temperatura
Modul Turbo
Modul Good Morning
Viteza ventilator
Directie flux de aer
Setare timer pornire
Setare timer oprire
Indicator baterie
Buton selectare mod
(AUTO, COOL, DRY,
FAN, HEAT)
Butoane reglare
temperatura
Buton Turbo
Buton reglare viteza
ventilator
Buton Swing
Buton timer pornire
Buton timer oprire
Buton Good Morning
Introducerea bateriilor in telecomanda
Trebuie sa introduceti sau sa schimbati bateriile telecomenzii, cand:
Note
1 Apasati capacul compartimentului pentru baterii din spatele teleco-
2Introduceti doua baterii, respectand polaritatile indicate:
3 Inchideti capacul glisandu-l la loc pana face clic.
ati achizitionat aparatul de aer conditionat
telecomanda nu functioneaza corect
Introduceti doua baterii tip AAA, LR03 1.5V.
Nu amestecati baterii vechi cu noi sau baterii de diverse tipuri.
Bat
eriile se pot descarca complet dupa 12 luni, chiar daca
de fapt nu au fost utilizate.
menzii cu degetul mare si indepartati-l.
+ de pe baterie cu + de pe telecomanda
- de pe baterie cu - de pe telecomanda
Buton pornire/oprire si
setare / anulare
Page 7
Pornirea
Ati achizitionat aparatul de aer conditionat tip split, iar un specialist
vi l-a instalat.
Manualul de utilizare va furnizeaza informatii importante referitoare la aparat.
Va rugam sa cititi acest manual, pentru a va putea bucura de toate avantajele
acestui aparat.
Manualul este organizat dupa cum urmeaza
urmatoarele figuri apar la paginile 4 - 6 :
- unitatea interioara si cea exterioara
- telecomanda (butoane si afisaj)
Acestea va vor ajuta sa gasiti butonale si sa intelegeti simbolurile afisate.
In manual veti gasi o serie de proceduri de urmat pas cu pas, pentru
toate functiile disponibile.
llustratiile din cadrul procedurilor utilizeaza trei simboluri diferite:
ROMANA
IMPINGETI TINETI APASAT
APASATI
R
-
7
Page 8
R
-
8
Selectarea modului de operare automata
Puteti porni aerul conditionat in modul Auto din telecomanda.
In modul Auto, racirea si incalzirea se selecteaza automat.
Se poate mari sau micsora temperatura si se poate regla viteza
ventilatorului in modul Auto.
1
Daca este cazul apasati
Rezultat
indicatorul de operare de pe unitatea interioara se aprinde;
aerul conditionat porneste in modul selectat ultima
data cand a fost utilizat;
unitatea interioara emite un sunet.
IMPORTANT
Aparatul este prevazut cu un mecanism de protectie
pentru a preveni defectarea lui cand este pornit imediat
dupa ce a fost:
Va porni in mod normal dupa trei minute.
conectat
oprit.
.
2
3
nu este afisat in partea de sus a telecomenzii,
Daca
apasati din telecomanda o data sau de mai multe ori
pana cand apare.
Rezultat:
Unitatea emite un sunet cand se apasa : .
Aparatul de aer conditionat functioneaza in modul Auto.
Modul Auto raceste sau incalzeste camera in conditii
optime regland temperatura ambientala in functie de
temperatura setata.
Aparatul poate trece automat pe modul de racire din
modul de incalzire, in functie de temperatura curenta
din timpul operarii.
Nota
Pentru a regla temperatura apasati
ori pana cand temperatura dorita este afisata.
Intervalul de temperatura este intre 16°C si 30°C inclusiv.
Rezultat:
Puteti schimba modurile in orice moment.
o data sau de mai multe
de cate ori apasati pe
- Temperatura se regleaza cu cate 1°C
- Unitatea interioara emite un sunet
:
Page 9
Racirea camerei
Trebuie sa selectati modul Cool daca doriti sa reglati:
1
2
3
temperatura de racire
viteza ventilatorului in timpul racirii.
Daca este cazul apasati
Rezultat
:
indicatorul de operare de pe unitatea interioara se aprinde;
aerul conditionat porneste in modul selectat ultima
data cand a fost utilizat;
unitatea interioara emite un sunet.
IMPORTANT
Pentru a regla temperatura apasati
Aparatul este prevazut cu un mecanism de protectie
pentru a preveni defectarea lui cand este pornit imediat
dupa ce a fost:
conectat
oprit.
Va porni in mod normal dupa trei minute.
Daca nu este afisat in partea de sus a telecomenzii, apasati
butonul
cand apare.
Rezultat
Nota
ori pana cand temperatura dorita este afisata.
Intervalul de temperatura este intre 16°C si 30°C inclusiv.
Rezultat:
din telecomanda o data sau de mai multe ori pana
:
Unitatea interioara emite un sunet la apasare .
Aparatul de aer conditionat functioneaza in modul Cool.
Puteti schimba modurile in orice moment.
De cate ori apasati pe
- Temperatura se regleaza cu cate 1°C
- Unitatea interioara emite un sunet
Daca temperatura din camera este mai ridicata decat cea
selectata, aparatul incepe sa raceasca.
Daca temperatura din camera atinge temperatura setata,
aparatul inceteaza racirea, dar ventilatorul opereaza inca.
.
o data sau de mai multe
:
ROMANA
4Selectati viteza ventilatorului apasand
ori pana cand setarea dorita este afisata:
Automat (rotit:
Scazut
Mediu
Ridicat
Maxim
Rezultat:
5 Petru a controla directia fluxului de aer cititi pagina 14.
De cate ori apasati pe
o data sau de mai multe
, unitatea interioara emite un sunet.
)
R
-
9
Page 10
R
-
10
Incalzirea camerei
Trebuie sa selectati modul Heat daca doriti sa reglati:
1
Daca este cazul apasati
IMPORTANT
temperatura de incalzire
viteza ventilatorului in timpul incalzirii.
.
Rezultat:
indicatorul de operare al unitatii interioare se aprinde;
aparatul porneste in modul selectat cand a fost
utilizat ultima data;
unitatea interioara incepe sa emita un sunet.
Aparatul de aer conditionat este prevazut cu un sistem de
protectie ce previne defectarea lui cand este pornit imediat
dupa ce a fost:
conectat
oprit.
Va porni normal dupa trei minute.
2
3
4 Selectati viteza ventilatorului apasand o data sau de mai multe
5 Pentru a controla directia fluxului de aer cititi pagina 14.
nu este afisat in partea de sus a telecomenzii, apasati
Daca
butonul
cand setarea dorita apare.
Rezultat:
Nota
Pentru a regla temepratura apasati
ori pana cand temperatura dorita apare.
Intervalul de temperatura este intre 16°C si 30°C inclusiv.
Rezultat:
ori pana cand setarea dorita este afisata:
Rezultat:
din telecomanda odata sau de mai multe ori pana
unitatea interioara suna de cate ori apasati .
aparatul de aer conditionat functioneaza in modul Heat.
Puteti schimba modurile in orice moment.
o data sau de mai multe
De cate ori apasati pe
- temperatura se ajusteaza cu cate 1°C
- unitatea interioara emite un sunet.
Daca temperatura ambientala atinge temperatura setata
(temperatura selectata +5°C), aparatul intrerupe incalzirea
dar ventilatorul inca functioneaza.
Daca temperatura ambientala este mai mica decat tempe-
ratura dorita, aparatul incepe sa incalzeasca
(temperatura selectata +3°C).
Automat (rotit:
Scazut
Mediu
Ridicat
Maxim
De cate ori apasati pe , unitatea interioara emite un sunet.
In primele trei - cinci minute, ventilatorul functioneaza
incet, pana cand aerul a fost suficient incalzit. Cand temperatura corecta a fost atinsa, ventilatorul este setat automat pe viteza necesara.
:
)
Page 11
Indepartarea umiditatii excesive
Daca atmosfera din spatiul dumneavoastra este foarte umeda, indepartati umiditatea excesiva fara a reduce prea mult temperatura.
1
Daca este cazul apasati
Rezultat:
indicatorul de operare al unitatii interioare se aprinde;
aparatul porneste in modul selectat cand a fost
utilizat ultima data;
unitatea interioara incepe sa emita un sunet.
IMPORTANT
2
Daca
Aparatul de aer conditionat este prevazut cu un sistem de
protectie ce previne defectarea lui cand este pornit imediat
dupa ce a fost:
conectat
oprit.
Va porni normal dupa trei minute.
nu este afisat in partea de sus a telecomenzii, apasati pe
din telecomanda odata sau de mai multe ori pana apare.
Rezultat:
unitatea interioara suna de cate ori apasati .
aparatul de aer conditionat functioneaza in modul Dry.
Nota
Puteti schimba modurile in orice moment.
.
ROMANA
3
Pentru a regla temepratura apasati o data sau de mai multe
ori pana cand temperatura dorita apare.
Intervalul de temperatura este intre 16°C si 30°C inclusiv.
Rezultat:
4 Pentru a controla directia fluxului de aer cititi pagina 14.
De cate ori apasati pe
- temperatura se ajusteaza cu cate 1°C
- unitatea interioara emite un sunet.
aparatul incepe sa indepartezez umiditatea in exces;
cantitatea de aer este reglata in mod automat.
Ventilatorul functioneaza in modul Auto.
:
R
-
11
Page 12
R
-
12
Aerisirea camerei
Daca atmosfera din camera este statuta, o puteti aerisi utilizand
functia Fan (ventilare).
1
2
Daca este cazul apasati
Rezultat:
indicatorul de operare al unitatii interioare se aprinde;
aparatul porneste in modul selectat cand a fost
utilizat ultima data;
unitatea interioara incepe sa emita un sunet.
Daca
nu este afisat in partea de sus a telecomenzii, apasati pe
din telecomanda o data sau de mai multe ori pana apare.
Rezultat:
Puteti schimba modurile in orice moment.
Nota
.
u
nitatea interioara emite un sunet apasand .
aparatul de aer conditionat functioneaza in modul Fan.
temperatura este setata automat.
Selectati viteza ventilatorului apasand o data sau de mai multe
3
ori pana cand setarea dorita apare:
Scazut
Mediu
Ridicat
Rezultat:
4 Pentru a controla directia fluxului de aer cititi pagina 14.
De cate ori apasati , unitatea interioara emite un sunet.
Page 13
Schimbarea rapida a temperaturii camerei
Functia de racire/incalzire Turbo este utilizata pentru a raci sau incalzi
camera cat mai repede posibil.
Exemplu :
Functia Turbo opereaza pentru 30 de minute pe setarea maxima iar
apoi revine automat la modul si temperatura setate anterior.
1
Daca este cazul apasati
Rezultat:
2 Apasati .
Rezultat:
Daca doriti sa opriti functia Turbo inainte de trecerea celor 30 de minute
3
apasati
Rezultat: Aparatul de aer conditionat revine automat la setarile
abia ati ajuns acasa si observati ca este prea
cald in camera. Doriti sa raciti camera rapid.
.
indicatorul de operare al unitatii interioare se aprinde;
aparatul porneste in modul selectat cand a fost
utilizat ultima data;
unitatea interioara incepe sa emita un sunet.
Temperatura si setarile ventilatorului sunt reglate automat.
Aparatul raceste sau incalzeste camera rapid.
Dupa 30 de minute aparatul de aer conditionat revine auto-
mat la setarile anterioare.
Puteti selecta functia Turbo in modul Auto, Cool si Heat.
Daca selectati aceasta functie in modul Dry sau Fan, modul
trece pe Auto.
1 data sau mai mult pana ce dispare.
anterioare.
ROMANA
4 Pentru a controla directia fluxului de aer cititi pagina 14.
R
-
13
Page 14
R
-
14
Reglarea verticala a directiei fluxului de aer
In functie de pozitia unitatii interioare pe peretele camerei, puteti
regla pozitia lamelei exterioare, crescand astfel eficienta
aerului conditionat.
1 Apasati o data sau de mai multe ori.
Rezultat: lamela exterioara este reglata pe verticala.
2 Daca doriti sa miscati lamela in sus sau in jos automat cand aerul
conditionat functioneaza, apasati
Rezultat:
lamelele se misca in jurul pozitiei setate.
.
priti miscarea verticala a lamelelor, apasand
3 O
daca aparatul este... atunci lamela...
Note
oprit este inchisa complet;
pornit este asezata in pozitia presetata.
Reglarea orizontala a fluxului de aer
Exista doua seturi de lamele. Asa cum lamelele exterioare pot fi reglate
pe verticala, lamelele interioare pot fi reglate pe orizontala.
1 Reglati lamelele interioare in pozitia dorita impingand sau tragand
de ele in lateral.
din nou.
Page 15
Setarea Timer-ului de pornire
Timer-ul de pornire va permite sa porniti aerul conditionat in mod automat
dupa o anumita perioada de timp. Puteti stabili aceasta perioada intre 30 de
minute si 24 de ore.
1Pentru a stabili perioada apasati pe o data sau de mai multe ori
pana cand durata dorita este afisata. Intervalul disponibil este intre 30 de
minute si 24 de ore inclusiv.
2
Apasati
Rezultat
Pentru a alege un mod de operare in avans apasati,
3
dorit este afisat in partea de sus a telecomenzii.
Rezultat:
Nota
pentru a finaliza setarea.
:
Timpul ramas este afisat;
indicatorul timer-ului nu mai licareste;
modul selectat si temperatura din afisaj dispar dupa 10
secunde;
aerul conditionat porneste autormat la momentul setat iar
setarea On Timer dispare.
pana cand modul
Aerul conditionat va functiona in modul selectat cand este pornit.
Daca nu utilizati telecomanda dupa setarea timer-ului
de pornire, aparatul se va opri dupa 25 de ore.
ROMANA
Pentru anula timer-ul de pornire
Daca nu mai doriti sa utilizati timer-ul de pornire setat, puteti sa-l
anulati in orice moment.
1Anulati Timer-ul de pornire apasand o data sau de mai multe
ori pana cand setarea dispare.
2
Apasati
Note
.
Daca doriti sa porniti aerul conditionat inainte de momentul
setat, apasati butonul
.
R
-
15
Page 16
Setarea timer-ului de oprire
Timer-ul de oprire va permite sa inchideti aerul conditionat automat
dupa o anumita perioada de timp. Puteti seta perioada de timp intre
0,5 si 24 ore.
S timpul de operare apasand o data sau de mai multe ori
1 Setati
2
pana cand timpul dorit este afisat. Intervalul disponibil este intre 0.5
si 24 de ore.
Apasati pentru a finaliza setarea
Rezultat:
Timpul ramas este afisat;
Indicatorul timer-ului nu mai licareste;.
Aerul conditionat se opreste automat cand se atinge
momentul setat din telecomanda si setarea Off Timer
dispare.
Exemplu
Nota
Daca doriti sa porniti aerul conditionat dupa 2 ore si
sa-l utilizati pentru 2 ore:
1. Apasati pana cand apare afisat ‘2 Hr’ .
2. Apasati
3. Apasati
4. Apasati
Puteti verifica sau schimba modul si/sau temperatura
apasand pe
ului de oprire;
.
pana cand apare afisat ‘4 Hr’ .
.
sau pe dupa setarea timer-
Pentru a anula timer-ul de oprire
Daca doriti sa nu mai folositi timer-ul de oprire stabilit, il puteti
anula in orice moment.
1
Pentru a anula timer-ul apasati pe o data sau de mai multe ori
pana cand setarea dispare.
2 Apasati
Nota
.
Daca doriti sa opriti aerul conditionat inainte de scurgerea
timpului setat, apasati .
R-
16
Page 17
Selectarea modului Good Morning (buna dimineata)
Pentru modurile racire si incalzire: Puteti seta modul Good Morning dupa ce ati
pornit aerul conditionat. Good Morning poate fi selectat in ambele moduri.
Asigurati-va ca ati selectat fie modul Cool fie modul Heat. Din fabrica, timerul de oprire va inchide aerul conditionat dupa 8 ore automat, sau puteti sa
apasati pe butonul
12 ore, apoi apasati pe pentru a confirma selectia
Morning, temperatura este aceea selectata pentru modurile Heat sau Cool.
Intervalul de temperatura este 16 °C - 30°C inclusiv.
1 Apasati
pe telecomanda.
Rezultat:
pentru a seta timer-ul de oprire in intervalul 0.5 si
o data sau de mai multe ori, si este afisata
Este emis un sunet
Aerul conditionat porneste in modul selectat anterior.
Daca modul Good Morning este selectat pentru modul Cool nu
mai puteti regla viteza ventilatorului si directia fluxului, in timp
ce ventilatorul functioneaza in modul automat; daca Good
Morning este selectat pentru modul Heat, puteti regla viteza
ventilatorului si directia fluxuliui de aer dupa cum doriti.
; In modul Good
ROMANA
Pentru a anula modul Good Morning
Daca nu mai doriti sa utilizati modul Good Morning , puteti sa-l
anulati in orice moment.
Apasati
1
2 Pentru a anula modul Good Morning selectat, puteti apasa si pe
pentru a opri aparatul de aer conditionat.
, , ori .
R-
17
Page 18
Recomandari privind operarea
Iata cateva recomandari pe care sa le urmati inainte de a utiliza
aparatul de aer conditionat.
Tema Recomandare
Puterea de incalzire Pompa de caldura din interiorul aparatului
absoarbe caldura din exterior si o aduce in
interior. Daca temperatura de afara scade
aparatul incalzeste mai putin. Daca in camera
nu este suficient de cald folositi un alt aparat
de incalzire.
Circulatia aerului cald Aparatul de aer conditionat circula aerul cald
Inghetarea Cand temperatura exterioara este scazuta si
Temperaturi exterioare
si interioare ridicate
Cadere de curent Daca se produce o cadere de curent atunci
pentru a incalzi camera; de aceea dureaza un
timp, dupa ce ati pornit aparatul, pana cand
se incalzeste camera. Daca este necesar
porniti aparatul de aer conditionat inainte de
a folosi camera.
umiditatea este mare, se poate forma gheata in
unitatea exterioara cand este selectata incalzirea.
Daca acest lucru se intampla:
Functia de incalzire se opreste.
Dezghetarea se declanseaza automat pentru
aproximativ sapte minute.
Nu trebuie sa interveniti; dupa aproximativ
sapte minute, aparatul de aer conditionat
incepe sa functioneze normal din nou.
Daca ambele temperaturi, cea interioara si cea
exterioara, sunt ridicate cand selectati modul
Heat, ventilatorul si compresorul unitatii exterioare se pot opri periodic. Acest lucru este normal;
asteptati pana cand aparatul porneste din nou.
cand aparatul functioneaza, acesta se va opri.
Cand revine curentul, aparatul de aer conditionat
va porni automat.
R-
18
Page 19
Intervale de temperatura si umiditate
Urmatoarele tabele indica intervalele de temperatura si umiditate in care puteti folosi aerul conditionat.
Daca aparatul este folosit la... Atunci...
Temperaturi ridicate Aparatul de aer conditionat se poate opri din motive de protectie.
Temperaturi scazute Se poate scurge apa si apar defectiuni daca schimbatorul de caldura ingheata.
Nivel ridicat de umiditate Poate aparea condens daca aparatul de aer conditionat nu este folosit mult timp.
Mod Temperatura exterioara Temperatura interioara Umiditatea interioara
Incalzire intre 0°C si 24°C aprox. 7°C sau mai putin -
Racire intre 19°C si 43°C aprox. intre 16°C si 32°C aprox. 80% sau mai putin
Uscare intre 19°C si 43°C aprox. intre
Daca temperatura exterioara este mai mica de 0°C, capacitatea de incalzire scade la 70~80% in functie de
conditiile de utilizare.
Daca utilizati aparatul la temperaturi mai mari de 32°C (temperatura interioara), capacitatea de racirea scade.
16°C si 32°C aprox. -
Operarea aerului conditionat fara telecomanda
Aparatul de aer conditionat poate fi operat direct de la unitatea interioara daca telecomanda este stricata sau s-a pierdut
1 Pentru a porni aerul conditionat, apasati butonul ON/OFF de pe partea
dreapta a unitatii interioare.
ROMANA
Rezultat
Indicatorul de operare al unitatii interioare se aprinde;
Unitatea interioara emite un sunet;
Aerul conditionat porneste in modul corespunzator pentru
temperatura ambientala. Aparatul schimba automat modul
Cool cu Heat, in functie de temperatura curenta din timpul
operarii:
Temperatura ambientala Modul de operare
Sub 24°C Heat (Incalzire)
24°C sau peste Cool (racire)
2 Pentru a opri aerul conditionat, apasati butonul On/Off din nou.
Nota
Chiar daca porniti aerul conditionat de la butonul On/Off,
functiile pot fi operate si utilizand telecomanda ca de
obicei.
R-
19
Page 20
Rezolvarea problemelor obisnuite
Inainte de a contacta service-ul post-vanzare, realizati urmatoarele verificari simple.
Va pot scuti de timpul pierdut si cheltuiala unui telefon inutil.
Problema Explicatie/Solutie
Aparatul de aer conditionat
nu functioneaza.
Verificati daca intrerupatorul aerului de conditionat este deschis.
Verificati daca indicatorul de pe unitatea interioara este aprins;
Daca este necesar apasati butonul din telecomanda.
Verificati daca indicatorul Timer de pe unitatea interioara este activat
Daca este activat:
- Asteptati pana cand este atins timpul setat si aparatul de aer condi-
tionat porneste automat.
- Anulati timer-ul (cititi paginile 15 si 16 pentru alte detalii)
Aparatul de aer conditionat nu
poate fi operat cu telecomanda.
Nu se aude nici un sunet cand
este apasat din
telecomanda.
Aparatul nu raceste sau
nu incalzeste.
Cand incalzeste, temperatura
dorita nu este niciodata obtinuta,
aparatul se opreste frecvent
Viteza ventilatorului nu se mo-
a cand apasati
dific
Directia fluxului de aer nu se
modifica atunci cand
este apasat
Verificati daca exista obstacole intre dvs. si unitatea interioara.
Verificati bateriile telecomenzii
Verificati daca va aflati destul de aproape de unitatea interioara
(cel mult sapte metri).
Verificati daca ati indreptat telecomanda spre senzorul aflat
in partea dreapta a unitatii interioare.
Inlocuiti bateriile telecomenzii daca este necesar.
Verificati daca ati selectat modul corect de operare
(Auto, Cool, Heat).- Auto, Racire, Incalzire
Temperatura din camera poate fi prea scazuta sau prea ridicata.
Praful poate bloca filtrul de aer; cititi pagina 21 pentru instructiunile
curatare.
Verificati daca nu exista vreun obstacol in fata unitatii exterioare.
Verificati daca temperatura dorita a fost fixata corect.
Mariti viteza ventilatorului.
Daca fluxul de aer este directionat in sus, utilizati telecomanda pentru
a-l directiona in jos
Verificati daca modul de operare este setat pe Auto, Cool, Heat ori
Fan; in modul Dry, viteza ventilatorului se schimba automat.
Verificati daca aparatul de aer conditionat a fost pornit; Apasati pe
butonul
din telecomanda, daca este necesar.
Timer-ul nu este corect activat
Mirosuri neplacute patrund in
camera in timpul functionarii
Verificati daca timer-ul a fost programat corect; cititi paginile 15
si 16.
Aerisiti camera.
R-
20
Page 21
Curatarea filtrului de aer al aparatului
Pentru ca aparatul de aer conditionat sa functioneze bine, trebuie sa
curatati filtrul, pentru a indeparta praful acumulat.
IMPORTANT
1 Deschideti panoul frontal tragand de piedicile din partea de jos stanga si
dreapta ale grilajului.
2 Eliberati filtrul din fiecare piedica a grilei si trageti-l afara.
3 Indepartati praful din filtru cu un aspirator sau o perie.
4 Cand ati terminat, introduceti filtrele de aer fixandu-le in fiecare piedica.
5 Pentru a inchide grila din fata, fixati-l in agatatori si impingeti in jos
sigurantele din dreapta si stanga grilei.
6 Curatati grila frontala cu o carpa umeda si un detergent usor
(nu utilizati benzen, solventi sau alte produse chimice).
Nota
Inainte de curatarea aerului conditionat, asigurati-va ca
ati oprit intrerupatorul folosit pentru aparat.
Canelura
Carcasa
Daca nu ati folosit aparatul pentru o perioada mai lunga
selectati modul Fan timp de 3 - 4 ore, pentru a usca
interiorul aparatului de aer conditionat.
Curatarea Filtrului de deodorizare si a celui BIO (Optional)
Grila frontala
Filtru aer
Grila frontala
Carlig
Carcasa
ROMANA
Pentru a elimina particulele de praf si mirosurile, sunt folosite filtrul
pentru deodorizare si filtrul Bio. Filtrele trebuie curatate la fiecare
3 luni.
1 Deschideti grila frontala superioara apasand piedicile aflate in partea
inferioara din stanga si dreapta grilei.
2 Indepartati filtrul Bio si cel pentru dezodorizare.
3 Spalati filtrele cu apa curata, apoi uscati-le la umbra.
4 Introduceti filtrele in pozitia initiala.
Puteti inlocui filtrele intre ele.
Nota
5 Inchideti grila frontala.
Filtrul dezodorizant
FiltrulBio
R
-
21
Page 22
R410a R410a
V/Hz/Φ 220~240/50/1 220~240/50/1
AQ09FA AQ12FA
Btu/hr. 9.384 11.944
Cal/hr. 2.365 3.010
kW 2,75 3,5
Btu/hr. 9.896 12.968
Cal/hr. 2.494 3.268
kW 2,9 3,8
EER(Btu/W) 9,6 9,6
EER(W/W) 2,81 2,82
Grade
CC
COP(W/W) 3,22 3,22
Grade
CC
ℓ
/
hr.
1,0 1,5
m
3
/min
7,5 8,0
Interior Ridicat/Sc
a
dB 32 / 24 36 / 26
Exterior ridicat dB 46 47
Racire W 980 1240
Incalzire W 900 1180
Racire A 4,5 5,7
Incalzire A 4,5 5,3
Interior mm 825x285x189 825x285x189
Exterior mm 660x475x242 720x548x265
Interior mm 900*349*252 900*349*252
Exterior mm 778*331*557 849*355*594
Interior kg 7,8 8,4
Exterior kg 26 33,8
Interior kg 12 12
Exterior kg 28 35,8
cu conducta 20/40ft/Jumbo 116/240/273 96/205/233
fara conducta 20/40ft/Jumbo 136/280/303 106/231/259
●●
●●
●●
●●
●●
●●
●●
●●
●●
●●
●●
●●
4/3 4/3
Auto Auto
Manual Manual
●●
●●
Etc. rotativ rotativ
Racire
℃
16~43 16~43
Incalzire
℃
0~27 0~27
Tip racitor
Cod model
Sursa de curent
Nivel de zgomot
Performante
Capacitate
Racire
Incalzire
Indepartare umezeala
Circulare aer (Max)
Eficienta Energie
Racire
Incalzire
Consum de curent
Curent de operare
Dimensiuni & Cantitate de incarcare
Date electrice
Modul Sleep
Dimensiune neta (lxhxad.)
Greutate neta
Greutate bruta
Cantitate de incarcare
Dimensiune bruta ((lxhxad.)
Auto schimbare
Controlul directiei aerului (stanga/d
Aer pur si curat
Sistem Nano Silver Health
Filtru Nano Silver
Vaporizator Nano Silver
Filtru dezodorizant
Filtru Pure (filtru HAF)
Filtru Catechin
Filtru anti-alergii
Ambient scazut
Telecomanda
Comoditate
Auto curatare (auto curatare)
Tip compresor
Pasi pentru controlul fluxului de
aer
Controlul directiei aerului (sus/jos)
Auto Grila
Controlul aerului ambiant
Auto Wind (vant)
Modul de economisire a energiei
Auto Restart
Timer
Functii
MPI
Buna Dimineata
Modul de operare
Digital i Plus
Dezumidificare
Modul Turbo
Page 23
Page 24
Contactati SAMSUNG WORLD WIDE (IN INTREAGA LUME)
Daca aveti orice comentariu sau intrebari referitoare la produsele Samsung, contactati Serviciul Samsung
pentru Clienti
.
Tara Serviciul Clienti Site WEB
BELGIA 02 201 2418 www.samsung.com/be
CEHIA 844 000 844www.samsung.com/cz
DANEMARCA 8 322 88 www.samsung.com/dk
FINLANDA 9 693 79 554 www.samsung.com/fi
FRANTA 08 25 08 65 65 ( 0,15/min) www.samsung.com/fr
GERMANIA 01805 - 121213 ( 0,12/min) www.samsung.de
UNGARIA 06 40 985 985 www.samsung.com/hu
ITALIA 199 153 153 www.samsung.com/it
LUXEMBURG 02 261 03 710 www.samsung.lu
OLANDA 0900 20 200 88 (
NORVEGIA 231 627 22 www.samsung.com/no
POLONIA 0 801 801 881 www.samsung.com/pl
PORTUGALIA 80 8 200 128 www.samsung.com/pt
SLOVACIA 0850 123 989www.samsung.com/sk
SPANIA 902 10 11 30 www.samsung.com/es
SUEDIA 08 585 367 87www.samsung.com/se
MAREA BRITANIE 870 242 0303 www.samsung.com/uk
0.10/min) www.samsung.com/nl
Loading...
