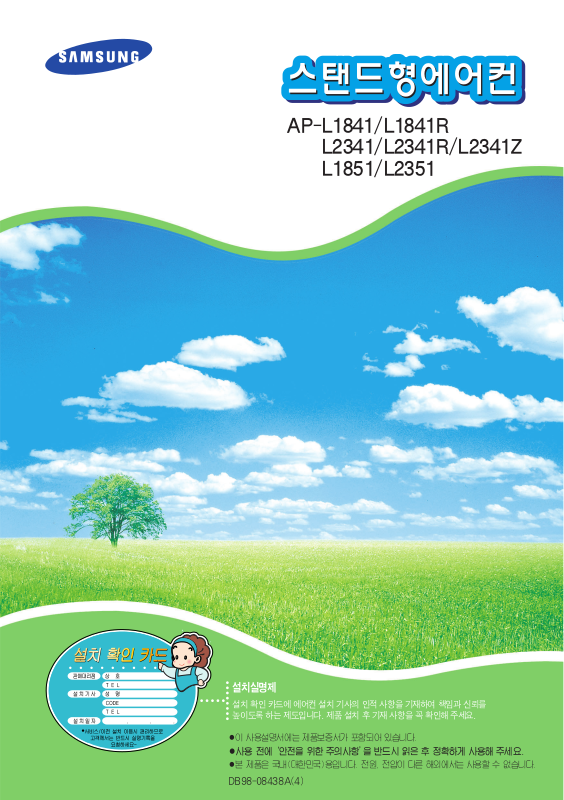

Samsung AP-L2341Z, AP-L1841 User Manual [ko]

설치실명제

설치 확인 카드에 에어컨 설치 기사의 인적 사항을 기재하여 책임과 신뢰를 높이도록 하는 제도입니다. 제품 설치 후 기재 사항을 꼭 확인해 주세요.

●이 사용설명서에는 제품보증서가 포함되어 있습니다.

●사용 전에‘ 안전을 위한 주의사항’을 반드시 읽은 후 정확하게 사용해 주세요.

●본 제품은 국내(대한민국)용입니다. 전원, 전압이 다른 해외에서는 사용할 수 없습니다.

DB98-08438A(4)

AP-L1841/L1841R

L2341/L2341R/L2341Z L1851/L2351

안전을 위한 주의사항

사용 전 확인사항

각부의 이름

리모컨 건전지 넣는 방법

차례

사용 전

준비

냉방운전

온도와 바람의 세기, 방향을 원하는 대로 조절하고 싶을 때

자동운전

쾌적하고 알맞은 온도로 자동 운전하고 싶을 때

제습운전

실내가 눅눅하거나 비가 와서 습기를 제거하고 싶을 때

13 13 13 13 15 16 17

송풍운전

바람만 나오는 운전을 하고 싶을 때

터보운전

빠른 시간 안에 강력하게 냉방하고 싶을 때

원거리운전

에어컨에서 멀리 떨어져 있는 곳까지 시원하게 하고 싶을 때

절전운전

전기료를 절약하면서 실내 온도를 쾌적하게 유지하고 싶을 때

공기청정 기능

실내 공기를 맑고 깨끗하게 바꾸고 싶을 때

에어컨

사용

에어컨

사용

Contents

청소 및 손질방법

보관방법

고장 신고 전 확인사항

에너지 절약 안내

폐 전자제품 처리안내

제품규격

손질 및

기타

SAMSUNG Air Conditioner

바람의 세기 조절

바람의 세기를 원하는 대로 조절하고 싶을 때

바람의 방향 조절

바람의 방향을 원하는 대로 조절하고 싶을 때

켜짐예약

원하는 시각에 에어컨이 자동으로 켜지게 하고 싶을 때

꺼짐예약

원하는 시각에 에어컨이 자동으로 꺼지게 하고 싶을 때

본체조절부로 운전

실내기의 본체조절부로 운전하고 싶을 때

19 20 21 22 23

편리기능

사용 전 준비

안전을 위한 주의사항

사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다. 반드시 읽고 올바르게 사용해 주세요.

경고

지시사항을 지키지 않았을 경우, 사용자가 사망하거나 중상을 입을 수 있습니다.

지시사항을 지키지 않았을 경우, 사용자의 부상이나 재산 피해가 발생할 수 있습니다.

경고

금지

표시 안내

금지 표시입니다.

분해 금지 표시입니다.

반드시 지켜야 할 사항이라는

표시입니다.

전원을 차단하라는 표시입니다.

감전 예방을 위한 접지 표시입니다.

전선 부분을 잡아 당기거나 젖은 손으로 보조전원스위치를 만지지 마세요.

●감전이나 화재의 위험이 있습니다.

금지

전선을 무리하게 구부리거나 무거운 물건에 눌려 망가지지 않도록 하세요.

●감전이나 화재의 위험이 있습니다.

주의

금지

가연성 가스가 누출될 수 있는 곳에는 제품을 설치하지 마세요.

●

제품 주위로 가스가 누출 되어 폭발이나 화재가 발생할 수 있습니다.

금지

실외기를 불안정한 장소에 설치하지 마세요.

●실외기가 떨어질 경우 인명 피해나 재산 손실을 가져올 수 있습니다.

금지 금지

제품에 살충제나 가연성 스프레이를 뿌리지 마세요.

●인체에 해로울 뿐 아니라 제품 고장이나 화재가 발생할 수 있습니다.

제품의 공기 흡입구 또는 배출구에 손가락, 이물질 등을 넣지 마세요.

●

특히 어린이들이 손가락 등을 넣어 다치는 일이 없도록 주의해 주세요.

경고

분해 금지

전원은 반드시 별도 배선을 설치하여 에어컨 전용 전원으로 사용하세요.

●감전이나 화재의 위험이 있습니다.

정격 용량의 퓨즈를 사용하세요.

●특히 퓨즈 대용으로 철사나 동선 등을 사용하지 마세요. 고장이나 화재의 위험이 있습니다.

제품 설치시 반드시 접지하고, 접지선은 가스관, 수도관, 전화선 등에 연결하지 마세요.

●감전의 위험이 있습니다.

에어컨 전용 개폐기 및 누전차단기를 설치하세요.

●감전이나 화재의 위험이 있습니다.

설치된 제품을 재설치할 때는 제품을 구입한 대리점이나 서비스 센터에 의뢰하세요.

●

고장, 누수, 감전, 화재의 위험이 있습니다.

●제품 운송 서비스는 지원되지 않으며, 제품 설치 장소를 바꾸는 경우 추가 공사비와 설치비가 별도로 청구됩니다.

제품에 전열 기구, 전기 히터 등을 연결하거나 임의로 분해, 수리, 개조하지 마세요.

●고장, 감전, 화재의

위험이 있습니다. 수리할 필요가 있을 때는 서비스 센터에 연락하세요.

제품 설치는 반드시 서비스 센터나 설치 전문점에 의뢰하세요.

●

고장, 누수, 감전, 화재의 위험이 있습니다.

●특히, 공장 지대나 염분이 많은 해안 등 특수한 장소에 설치해야 할 때는 제품을 구입한 대리점이나 서비스 센터에 문의하세

요.

금지

실외기 근처에 어린 아이가 밟고 올라설 수 있는 물건을 놓아두지 마세요.

●어린 아이가 떨어져

크게 다칠 수 있습니다.

사용 전 준비

안전을 위한 주의사항

주의

금지 금지

운전 중일 때는 흡입판을 열지 마세요.

●고장이나 감전의 위험이 있습니다.

보조전원스위치로 에어컨을 끄지 마세요.

●고장이나 감전의 위험이 있으므로 반드시 운전/정지 버튼을 눌러 꺼 주세요.

차가운 바람이 사람이나 동식물에 오랫동안 직접 닿지 않도록 하세요.

●인체에 해로우며, 동식물에도 나쁜 영향을 줄 수 있습니다.

제품 내부로 물이 들어가지 않도록 하세요.

●감전이나 화재의 위험이 있습니다.

밀폐되었거나 유아, 노약자가 있는 곳에서는 오랫동안 사용하지 마세요.

●산소가 부족하게 되어 위험하므로 가끔 창문을 열어 환기시켜 주세요.

제품 위에 올라가거나 무거운 물건을 올려 놓지 마세요.

●고장이나 감전의 위험이 있으며, 물건이 떨어져 다칠 수 있습니다.

먼지거름필터 건조시 필터에 직사광선이 닿지 않도록 하세요.

●먼지거름필터가 변형될 수 있습니다.

실내 온도를 조절하는 것 외의 용도로는 사용하지 마세요.

●정밀기기, 식품, 동식물, 화장품 등의 보존이나 특수 용도로는 사용하지 마세요. 품질 저하의 원인이 됩니다.

설치는 직사광선이나 열기구, 특히 물기를 피해서 하세요.

●냉방 효과가 떨어지고 감전될 수 있으므로 커튼 등을 설치해 주세요.

실외기는 장애물이 없고 통풍이 잘 되는 곳, 운전시 발생하는 소음이 이웃에 영향을 주지 않는 곳에 설치하세요.

●고장의 위험이 있으며, 소음으로 인해 이웃에게 불쾌감을 줄 수 있습니다.

먼지거름필터는 꼭 끼워 주세요.

●먼지거름필터 없이 에어컨을 사용할 경우 수명이 짧아지고 전기 소모도 많아집니다.

배수호스는 배수가 확실하게 이루어지도록 설치하세요.

●배수가 잘 되지 않으면 실내로 물이 넘쳐 가구 등에 피해를 입힐 수 있습니다.

먼지거름필터는 2주에 한 번 정도 청소하세요.

●청소 및 손질방법을 참조해 먼지거름필터를 청소하세요. 먼지가 많은 환경에서는 더 자주 청소해 주세요.

청소 및 손질은 전원을 차단하고 팬이 회전을 멈추면 시작하세요.

●감전되거나 다칠 수 있습니다.

금지

에어컨에서 나오는 물은 마시지 마세요.

●인체에 해롭습니다.

실내기 고정구가 설치되었는지 반드시 확인하세요.

●실내기 고정구가 설치되지 않은 경우 실내기가 흔들리거나 넘어져 다칠 수 있습니다.

사용 전 준비

안전을 위한 주의사항

주의

제품에서 이상한 소리, 타는 냄새, 연기 등이 나면 즉시 전원을 차단한 후 서비스 센터에 문의하세요.

●감전이나 화재의

위험이 있습니다.

수리할 필요가 있을 때는 제품을 구입한 대리점이나 서비스 센터에 의뢰하세요.

●임의로 분해, 수리할 경우 감전이나 화재가 발생할 수 있습니다.

물을 직접 뿌려 청소하거나 벤젠, 시너, 알코올 등으로 닦지 마세요.

●감전이나 화재의 위험이 있습니다.

제품의 열교환기는 표면이 날카로우니 청소시 주의하세요.

●손가락이 베일 우려가 있으므로 두꺼운 면장갑 등을 착용해 주세요.

에어컨 실외기를 도로변에 설치할 경우 2m이상의 높이에 설치하거나 열기가 보행자에게 직접 닿지 않도록 설치하세요.

●건축물의 설비기준 등에 관한 규칙으로 꼭 지켜야 하는 사항입니다.

금지

제품에 연결된 배관을 만지지 마세요.

●다치거나 화상을 입을 수 있습니다.

배관은 최대한 짧게 설치하세요.

●배관 길이가 길어지면 성능이 떨어지고 수명이 단축됩니다. (배관 허용 길이는 설치안내서를 참조하세요.)

금지

실내기에 매달리지 마세요.

●실내기가 넘어져 다칠 수 있습니다.

사용 전 확인사항

에어컨을 사용하기 전에 아래 사항을 꼭 한 번 확인해 주세요.

보조전원스위치

●보조전원스위치는 제품에 포함되어 있지 않으므로 따로 구입해 설치하세요.

●보조전원스위치는 과전류로 인한 누전을 방지하기 위한 장치입니다. 실내기 주변에 별도로 설치하고, 청소할 때나 오랫동안 운전하지 않을 때는 꺼 주세요.

●건물 내의 분전함에 NFB, ELB 등 과전류 차단장치가 설치되어 있는 경우 보조전원스위치를 반드시 설치할 필요는 없습니다.

에어컨을 운전할 수 있는 적정 온도/습도

온도, 습도 범위를 벗어난 곳에서 운전할 경우 보호장치가 작동하여 운전이 되지 않을 수 있습니다. 특히 실외 온도가 15℃ 이하일 때는 에어컨을 가동시키지 마세요. 제품 고장의 원인이 됩니다.

냉방운전

●실내 온도 : 약 21℃ 이상 32℃ 이하

●실내 습도 : 상대습도 80% 이하 (습도가 높은 곳에서 오랫동안

운전하면 에어컨에 이슬이 맺힐 수 있습니다.)

●실외 온도 : 약 21℃ 이상 43℃ 이하

제습운전

●실내 온도 : 약 21℃ 이상 32℃ 이하

●실외 온도 : 약 21℃ 이상 43℃ 이하

●장애물이 있으면 치워 주세요. 바람이 잘 통하지 않아 냉방 효과가 떨어집니다.

1. 실외기 근처에 장애물이 없는지 확인하세요.

●보조전원스위치가 꺼져 있으면 운전/정지 버튼을 눌러도 에어컨이 켜지지 않습니다.

2. 별도로 설치된 보조전원스위치를 켰는지 확인하세요.

사용 전 준비

각부의 이름

실내기

공기 배출구

자동문

바람 조절판(좌우)

바람 조절판(상하)

●에어컨의 켜짐/꺼짐에 따라 자동으로 열리고 닫힙니다.

먼지거름필터

리모컨 보관함

공기 흡입구

공기청정 버튼

온도선택 버튼

터보 버튼

운전/정지 버튼

운전 표시부

절전 버튼리모컨 수신부

실외기 운전 표시등

흡입판 여는 방법

흡입판 위쪽 좌우를 두 손으로 잡아 당겨 열어 주세요.

단, 운전 중일 때는 흡입판을 열지 마세요. 고장이나 감전의 위험이 있습니다.

본체조절부

실외기

공기 흡입구

공기 배출구

전기부품상자

배관 연결부

●실외기는 건물 외벽이나 베란다 난간 밖 등 불안정한 장소에 매달아 설치하지 마세요. 실외기가 떨어져 파손될 뿐 아니라 사람이 다치거나 재산의 손실이 발생할 수 있습니다.

주의

실외기 형상은 모델에 따라 다를 수 있습니다.

사용 전 준비

각부의 이름

리모컨

운전 표시

온도 표시

터보/원거리운전 표시

바람세기 및 방향 표시

예약 표시

공기청정 표시

공기청정 버튼

운전선택 버튼

온도조절 버튼

터보/원거리운전 버튼

바람세기 버튼

바람방향(상하, 좌우) 버튼

켜짐/꺼짐예약 버튼

예약 확인/취소 버튼

운전/정지 버튼

●리모컨을 사용할 때는 리모컨을 실내기의 리모컨 수신부로 향해 주세요.

●리모컨의 버튼을 눌렀을 때 실내기에서‘띠리리링’또는‘띵’과같은 소리가 나면 선택이 된 것입니다.

●삼파장 형광등이나 네온사인 등으로 인해 강한 빛이 발생하는 곳에서는 리모컨 버튼을 눌러도 에어컨이 작동되지 않을 수 있습니다. 이 때는 리모컨을 실내기의 리모컨 수신부 바로 앞에서 사용하세요.

●리모컨으로 다른 전자제품이 작동할 때는 서비스 센터에 문의하세요.

●리모컨을 오랫동안 사용하지 않을 경우, 건전지를 빼서 보관하면 건전지의 수명이 오래 갑니다.

●리모컨에 물기가 닿지 않도록 주의하세요.
