Samsung AP-L183CA User Manual
설치실명제
설치 확인 카드에 에어컨 설치 기사의 인적 사항을 기재하여 책임과 신뢰를
높이도록 하는 제도입니다. 제품 설치 후 기재 사항을 꼭 확인해 주세요.
●이 사용설명서에는 제품보증서가 포함되어 있습니다.
●사용 전에‘ 안전을 위한 주의사항’을 반드시 읽은 후 정확하게 사용해 주세요.
●본 제품은 국내(대한민국)용입니다. 전원, 전압이 다른 해외에서는 사용할 수 없습니다.
DB98-12834A(1)
AP-L183CA
L233CA
안전을 위한 주의사항
사용 전 확인사항
각부의 이름
리모컨 건전지 넣는 방법
3
8
9
12
차례
사용 전
준비
냉방운전
온도와 바람의 세기, 방향을 원하는 대로 조절하고 싶을 때
자동운전
쾌적하고 알맞은 온도로 자동 운전하고 싶을 때
제습운전
실내가 눅눅하거나 비가 와서 습기를 제거하고 싶을 때
13
13
13
13
15
16
17
송풍운전
바람만 나오는 운전을 하고 싶을 때
터보운전
빠른 시간 안에 강력하게 냉방하고 싶을 때

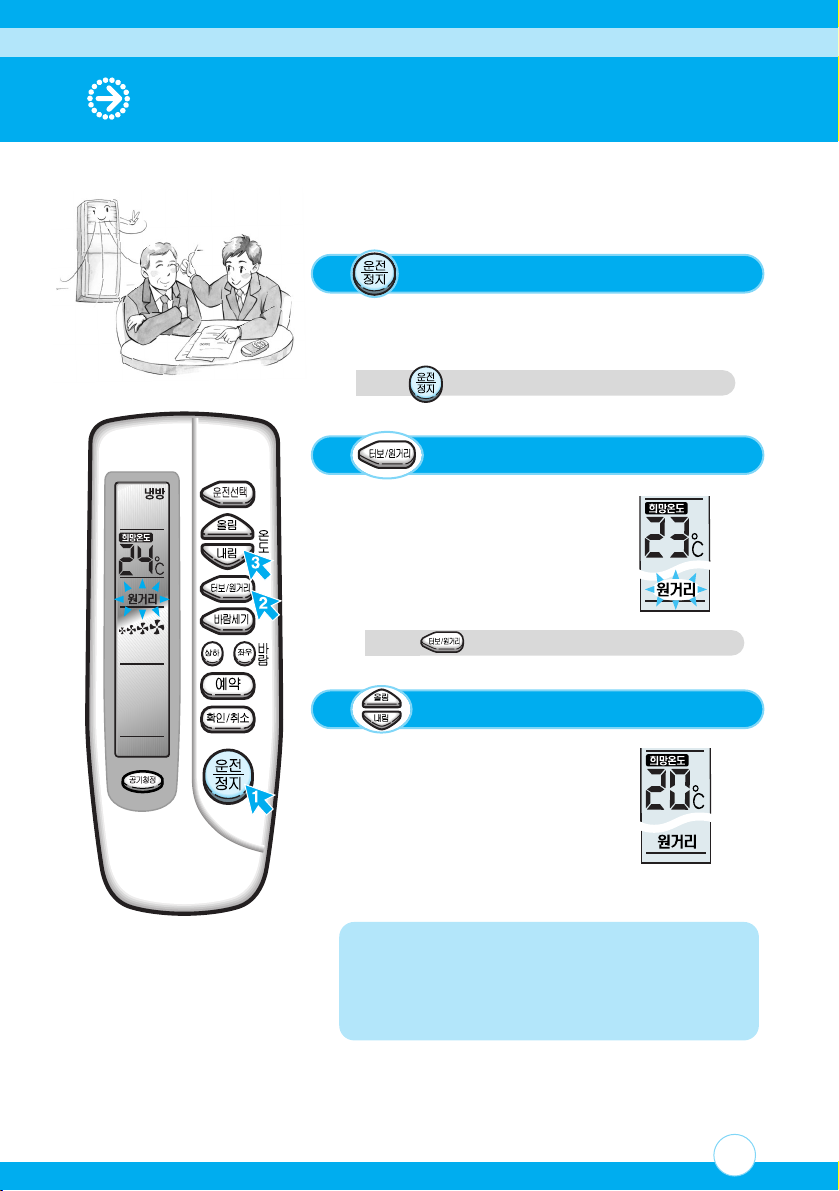

원거리운전
에어컨에서 멀리 떨어져 있는 곳까지 시원하게 하고 싶을 때
절전운전
전기료를 절약하면서 실내 온도를 쾌적하게 유지하고 싶을 때
18
공기청정 기능
실내 공기를 맑고 깨끗하게 바꾸고 싶을 때
에어컨
사용
에어컨
사용
1
Contents

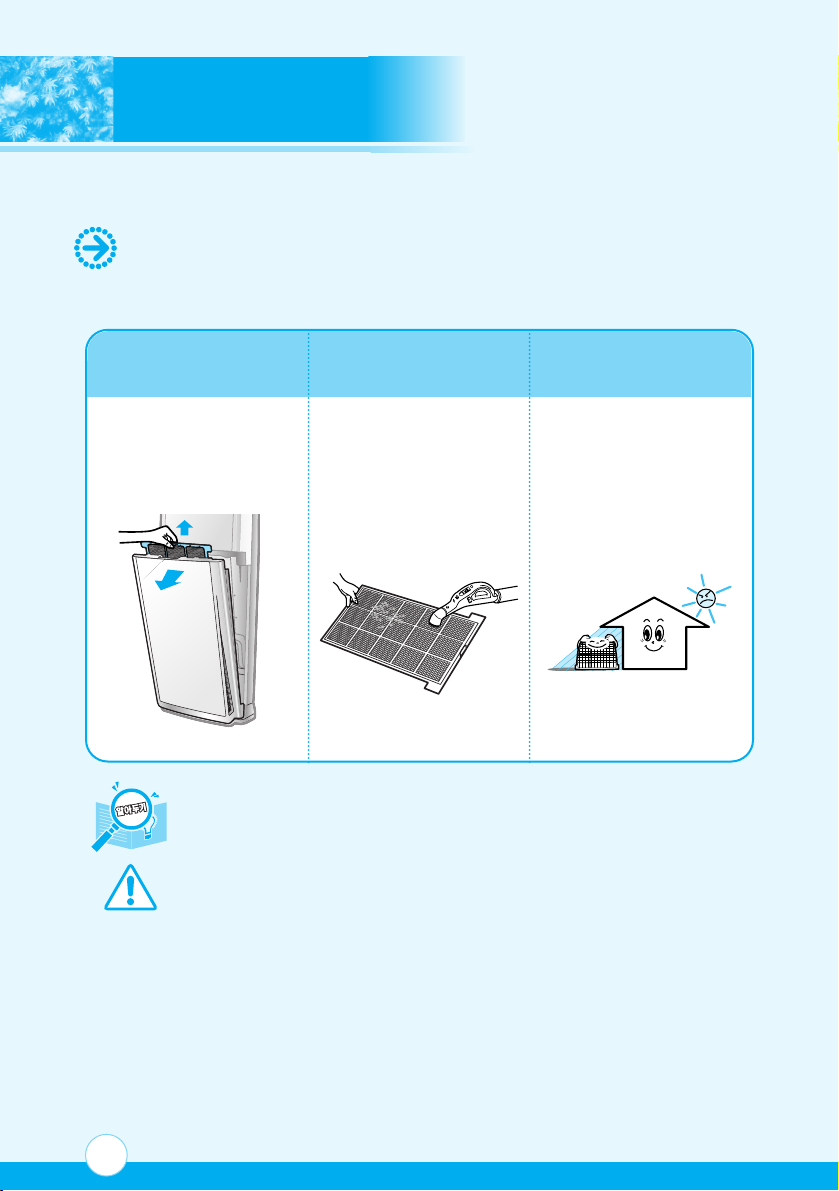

청소 및 손질방법

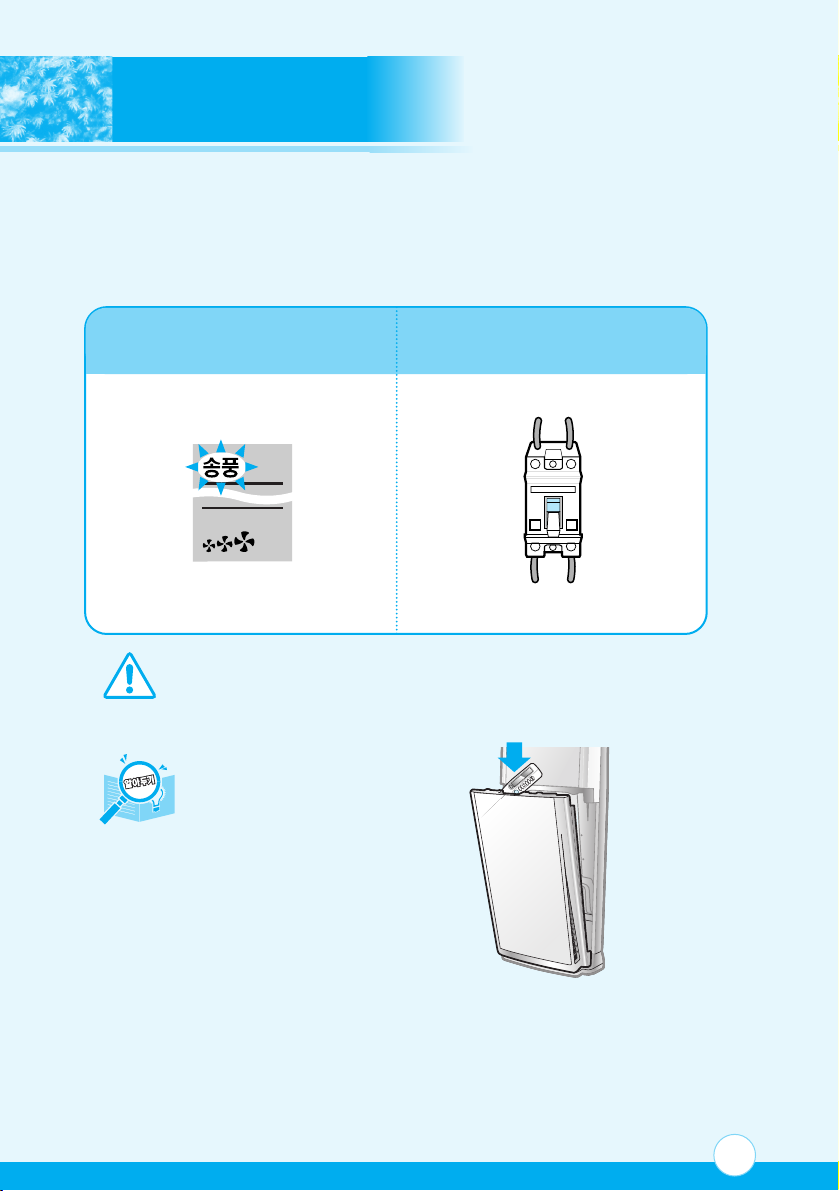

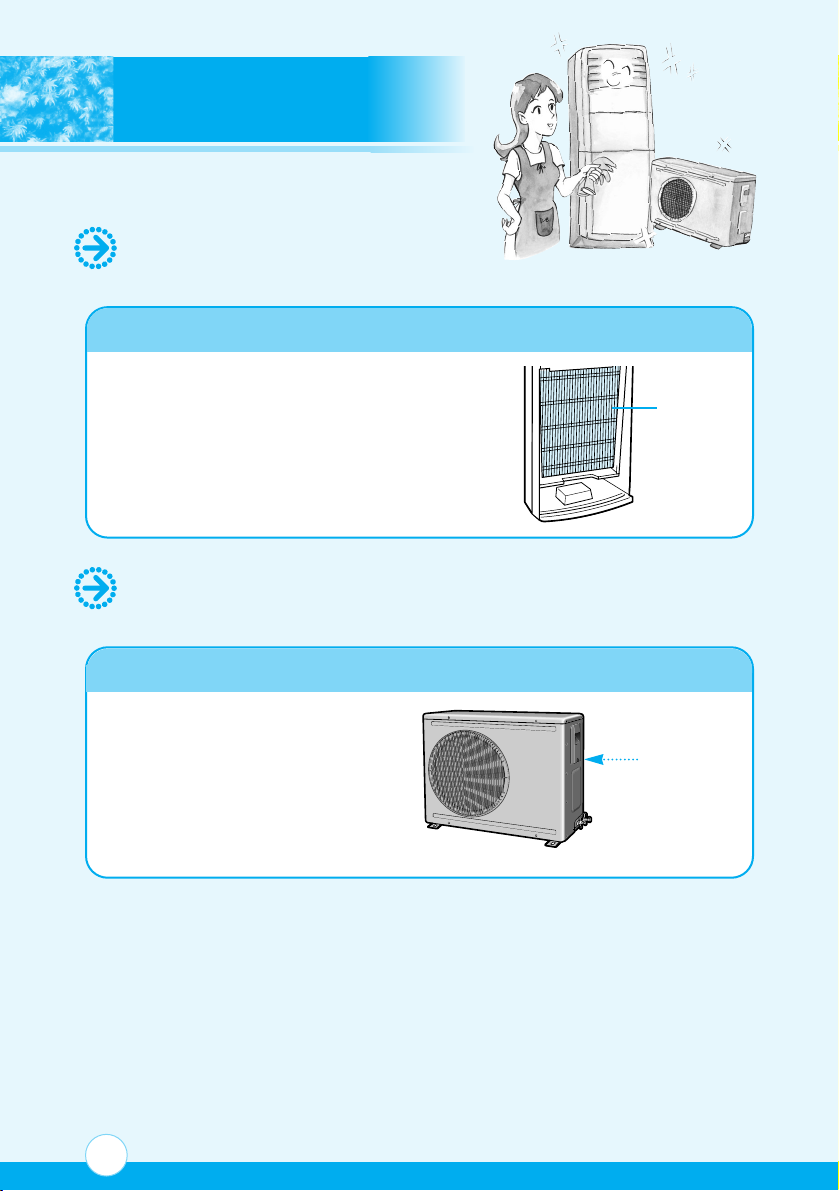

보관방법
고장 신고 전 확인사항
에너지 절약 안내

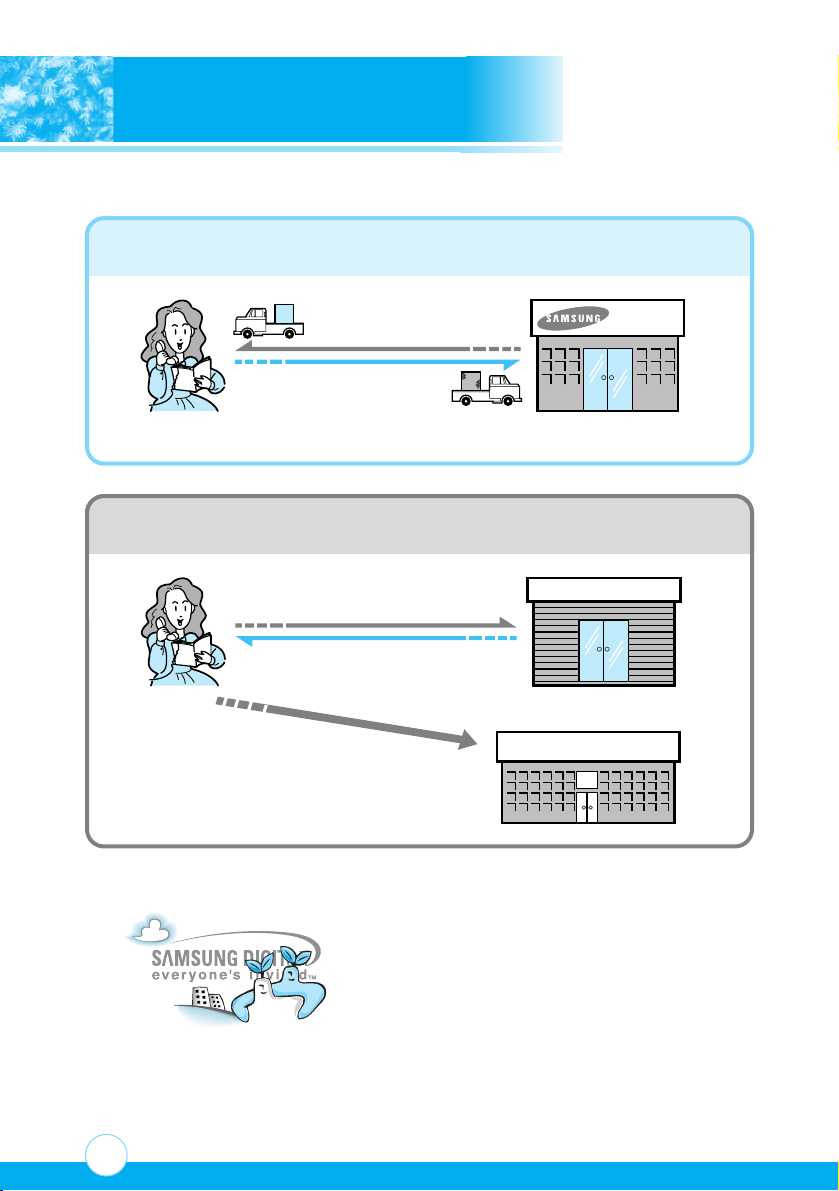

폐 전자제품 처리 안내
제품규격
25
28
29
32
33
34
손질 및
기타
SAMSUNG Air Conditioner

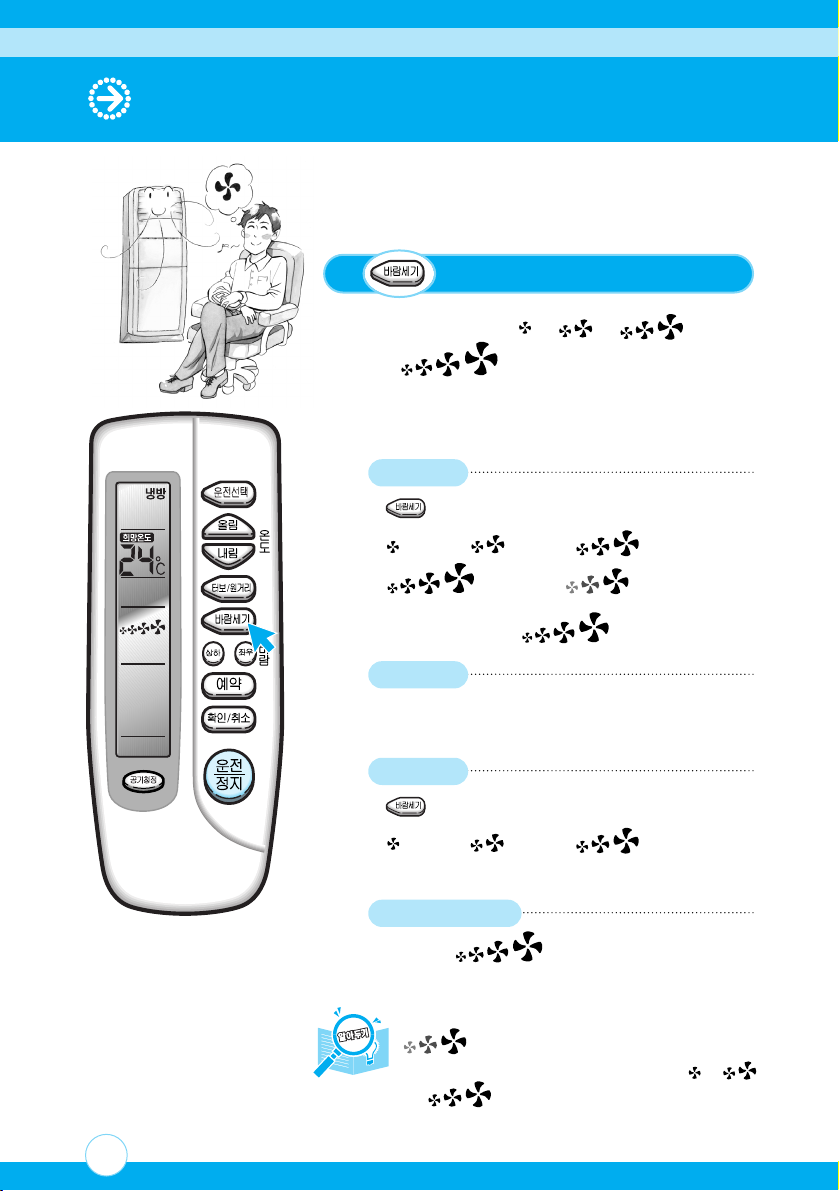

바람의 세기 조절
바람의 세기를 원하는 대로 조절하고 싶을 때

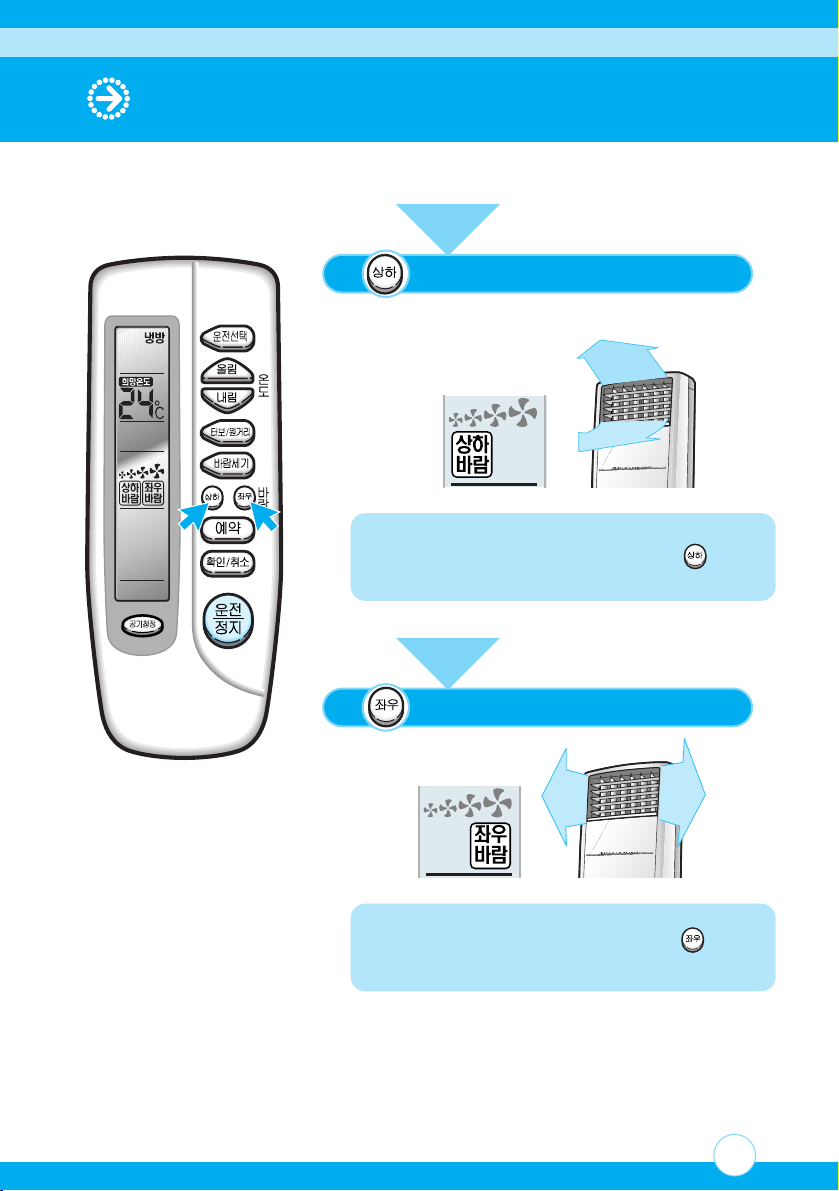

바람의 방향 조절
바람의 방향을 원하는 대로 조절하고 싶을 때
켜짐예약
원하는 시각에 에어컨이 자동으로 켜지게 하고 싶을 때
꺼짐예약
원하는 시각에 에어컨이 자동으로 꺼지게 하고 싶을 때
본체조절부로 운전
실내기의 본체조절부로 운전하고 싶을 때
19
20
21
22
23
편리기능
편리기능
2
사용 전 준비
안전을 위한 주의사항
사용자의 안전을 지키고 재산상의 손해를 막기 위한 내용입니다. 반드시 읽고 올바르게 사용해 주세요.
3
경고
지시사항을 지키지 않았을 경우, 사용자가
사망하거나 중상을 입을 수 있습니다.
지시사항을 지키지 않았을 경우, 사용자의
부상이나 재산 피해가 발생할 수 있습니다.
경고
금지
표시 안내
금지 표시입니다.
분해 금지 표시입니다.
반드시 지켜야 할 사항이라는
표시입니다.
전원을 차단하라는 표시입니다.
감전 예방을 위한 접지 표시입니다.
전선 부분을 잡아 당기거나
젖은 손으로
보조전원스위치를
만지지 마세요.
●감전이나 화재의 위험이
있습니다.
금지
전선을 무리하게 구부리거나
무거운 물건으로 눌러
망가뜨리지 않도록
하세요.
●감전이나 화재의
위험이 있습니다.
주의
금지
가연성 가스가 누출될 수
있는 곳에는 제품을
설치하지 마세요.
●
에어컨 주위로 가스가 누출
되어 폭발이나 화재가
발생할 수 있습니다.
금지
실외기를 불안정한 장소에
설치하지 마세요.
●실외기가 떨어질
경우 인명 피해나
재산 손실을 가져올 수
있습니다.
금지 금지
운전 중일 때는 살충제나 가연성
스프레이를 뿌리지 마세요.
●인체에 해로울 뿐 아니라
제품 고장이나
화재가 발생할 수
있습니다.
제품의 공기 흡입구 또는
배출구에 손가락, 이물질 등을
넣지 마세요.
●
특히 어린이들이 손가락
등을 넣어 다치는 일이
없도록 주의해 주세요.
4
경고
분해
금지
전원은 반드시 별도 배선을 설치하여
에어컨 전용 전원으로 사용하세요.
●감전이나 화재의 위험이
있습니다.
정격 용량의 퓨즈를 사용하세요.
●특히 퓨즈 대용으로 철사나
동선 등을 사용하지
마세요. 고장이나
화재의 위험이
있습니다.
제품 설치시 반드시 접지하고,
접지선은 가스관, 수도관, 전화선
등에 연결하지 마세요.
●감전의 위험이
있습니다.
에어컨 전용 개폐기 및
누전차단기를 설치하세요.
●감전이나 화재의 위험이
있습니다.
설치된 제품을 재설치할 때는
제품을 구입한 대리점이나 서비스
센터에 의뢰하세요.
●
고장, 누수, 감전, 화재의 위험이 있습니다.
●제품 운송 서비스는 지원되지 않으며,
제품 설치 장소를 바꾸는 경우
추가 공사비와 설치비가 별도로 청구됩니다.
제품에 전열 기구, 전기 히터 등을
연결하거나 임의로 분해, 수리,
개조하지 마세요.
●고장, 감전, 화재의
위험이 있습니다.
수리할 필요가 있을
때는 서비스 센터에
연락하세요.
제품 설치는 반드시 서비스 센터나
설치 전문점에 의뢰하세요.
●
고장, 누수, 감전, 화재의
위험이 있습니다.
●특히, 공장 지대나 염분이
많은 해안 등 특수한 장소에
설치해야 할 때는 제품을 구입한
대리점이나 서비스 센터에 문의하세
요.
금지
실외기 근처에 어린 아이가 밟고
올라설 수 있는 물건을
놓아두지 마세요.
●어린 아이가 떨어져
크게 다칠 수
있습니다.
사용 전 준비
안전을 위한 주의사항
5
주의
금지 금지
금지 금지
금지 금지
금지 금지
운전 중일 때는 흡입판을 열지
마세요.
●고장이나 감전의 위험이
있습니다.
보조전원스위치로 에어컨을 끄지
마세요.
●고장이나 감전의 위험이
있으므로 반드시
운전/정지 버튼을
눌러 꺼 주세요.
차가운 바람이 사람이나 동식물에
오랫동안 직접 닿지 않도록 하세요.
●인체에 해로우며, 동식물에도 나쁜
영향을 줄 수 있습니다.
제품 내부로 물이 들어가지
않도록 하세요.
●감전이나 화재의
위험이 있습니다.
밀폐되었거나 유아, 노약자가
있는 곳에서는 오랫동안 사용하지
마세요.
●산소가 부족하게 되어
위험하므로 가끔
창문을 열어
환기시켜 주세요.
제품 위에 올라가거나 무거운
물건을 올려 놓지 마세요.
●고장이나 감전의 위험이
있으며, 물건이 떨어져
다칠 수 있습니다.
먼지거름필터 건조시 필터에
직사광선이 닿지 않도록 하세요.
●먼지거름필터가 변형될 수 있습니다.
실내 온도를 조절하는 것 외의
용도로는 사용하지 마세요.
●정밀기기, 식품, 동식물, 화장품 등의
보존이나 특수 용도로는
사용하지 마세요.
품질 저하의
원인이 됩니다.
6
설치는 직사광선이나 열기구,
특히 물기를 피해서 하세요.
●냉방 효과가 떨어지고 감전될 수
있으므로 커튼 등을
설치해 주세요.
실외기는 장애물이 없고 통풍이
잘 되는 곳, 운전시 발생하는
소음이 이웃에 영향을 주지
않는 곳에 설치하세요.
●고장의 위험이 있으며, 소음으로
인해 이웃에게 불쾌감을 줄 수
있습니다.
먼지거름필터는 꼭 끼워 주세요.
●먼지거름필터 없이 에어컨을
사용할 경우 수명이
짧아지고 전기 소모도
많아집니다.
배수호스는 배수가 확실하게
이루어지도록 설치하세요.
●배수가 잘 되지 않으면
실내로 물이 넘쳐 가구 등에
피해를 입힐 수
있습니다.

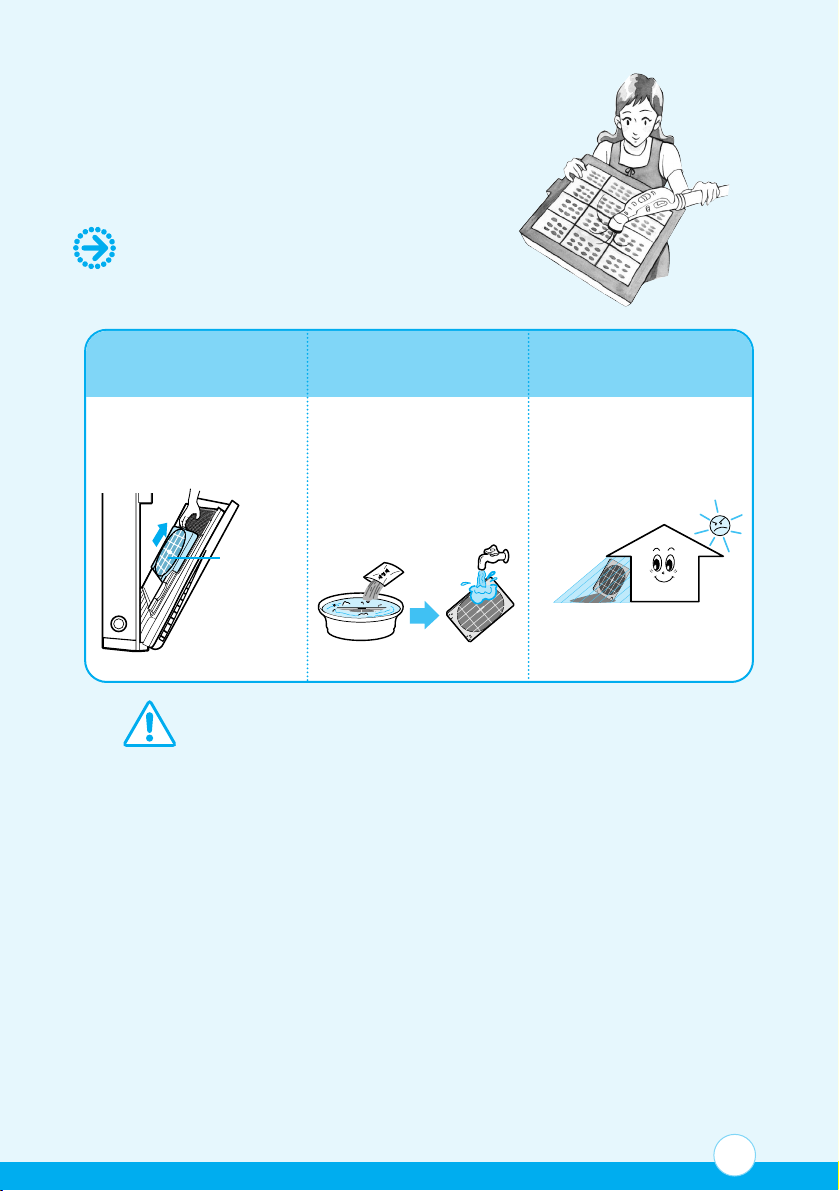

먼지거름필터는 2주에 한 번 정도
청소하세요.
●청소 및 손질방법을 참조해
먼지거름필터를 청소하세요.
먼지가 많은 환경에서는 더 자주
청소해 주세요.
청소 및 손질은 전원을 차단하고
팬이 회전을 멈추면 시작하세요.
●감전되거나 다칠 수
있습니다.
금지
에어컨에서 나오는 물은
마시지 마세요.
●인체에 해롭습니다.
실내기 고정구가 설치되었는지
반드시 확인하세요.
●실내기 고정구가 설치되지 않은 경우
실내기가 흔들리거나
넘어져 다칠 수
있습니다.
사용 전 준비
안전을 위한 주의사항
7
주의
제품에서 이상한 소리, 타는 냄새,
연기 등이 나면 즉시 전원을
차단한 후 서비스 센터에 문의하세요.
●감전이나 화재의
위험이 있습니다.
물을 직접 뿌려 청소하거나 벤젠,
시너, 알코올 등으로 닦지 마세요.
●감전이나 화재의 위험이 있습니다.
제품의 열교환기는 표면이
날카로우니 청소시 주의하세요.
●손가락이 베일 우려가 있으므로
두꺼운 면장갑 등을 착용해 주세요.
금지
금지
실내기에 매달리지 마세요.
●실내기가 넘어져
다칠 수 있습니다.
배관은 최대한 짧게 설치하세요.
●배관 길이가 길어지면
성능이 떨어지고
수명이 단축됩니다.
(배관 허용 길이는
설치안내서를 참조하세요.)
에어컨 실외기를 도로변에 설치할
경우 2m이상의 높이에 설치하거나
열기가 보행자에게 직접 닿지
않도록 설치하세요.
●건축물의 설비기준 등에 관한
규칙으로 꼭 지켜야 하는 사항입니다.
제품에 연결된 배관을
만지지 마세요.
●다치거나 화상을
입을 수 있습니다.
수리할 필요가 있을 때는 제품을
구입한 대리점이나 서비스 센터에
의뢰하세요.
●임의로 분해, 수리할 경우
감전이나 화재가
발생할 수
있습니다.
사용 전 확인사항
에어컨을 사용하기 전에 아래 사항을 꼭 한 번 확인해 주세요.
8
보조전원스위치
●보조전원스위치는 제품에 포함되어 있지 않으므로 따로 구입해 설치하세요.
●보조전원스위치는 과전류로 인한 누전을 방지하기 위한 장치입니다.
실내기 주변에 별도로 설치하고, 청소할 때나 오랫동안 운전하지 않을 때는
꺼 주세요.
●건물 내의 분전함에 NFB, ELB 등 과전류 차단장치가 설치되어 있는 경우
보조전원스위치를 반드시 설치할 필요는 없습니다.
에어컨을 운전할 수 있는 적정 온도/습도
온도, 습도 범위를 벗어난 곳에서 운전할 경우 보호장치가 작동하여 운전이 되지 않을 수
있습니다. 특히 실외 온도가 15℃ 이하일 때는 에어컨을 가동시키지 마세요.
제품 고장의 원인이 됩니다.
냉방운전
●실내 온도 : 약 21℃ 이상 32℃ 이하
●실내 습도 : 상대습도 80% 이하
(습도가 높은 곳에서 오랫동안
운전하면 에어컨에 이슬이
맺힐 수 있습니다.)
●실외 온도 : 약 21℃ 이상 43℃ 이하
제습운전
●실내 온도 : 약 21℃ 이상 32℃ 이하
●실외 온도 : 약 21℃ 이상 43℃ 이하
●장애물이 있으면 치워 주세요. 바람이 잘 통하지 않아
냉방 효과가 떨어집니다.
1. 실외기 근처에 장애물이 없는지 확인하세요.
ON
●보조전원스위치가 꺼져 있으면 운전/정지 버튼을 눌러도
에어컨이 켜지지 않습니다.
2. 별도로 설치된 보조전원스위치를 켰는지 확인하세요.
사용 전 준비
각부의 이름
9
실내기
공기 배출구
자동문
바람 조절판(좌우)
바람 조절판(상하)
●에어컨의 켜짐/꺼짐에 따라
자동으로 열리고 닫힙니다.
먼지거름필터
리모컨 보관함
공기 흡입구
흡입판 여는 방법
흡입판 위쪽 좌우를 두 손으로
잡아 당겨 열어 주세요.
단, 운전 중일 때는 흡입판을
열지 마세요. 고장이나 감전의
위험이 있습니다.
절전 버튼
리모컨 수신부
본체조절부
실외기 운전
표시등
예약
표시등
운전
표시등
절전
표시등
공기청정
표시등
운전/정지 버튼
온도선택 버튼
온도표시
공기청정 버튼
10
실외기
공기 흡입구
공기 배출구
전기부품상자
배관 연결부
●실외기는 건물 외벽이나 베란다 난간 밖 등 불안정한 장소에 매달아 설치하지 마세요.
실외기가 떨어져 파손될 뿐 아니라 사람이 다치거나 재산의 손실이 발생할 수 있습니다.
주의
실외기 형상은 모델에 따라 다를 수 있습니다.
사용 전 준비
각부의 이름
11

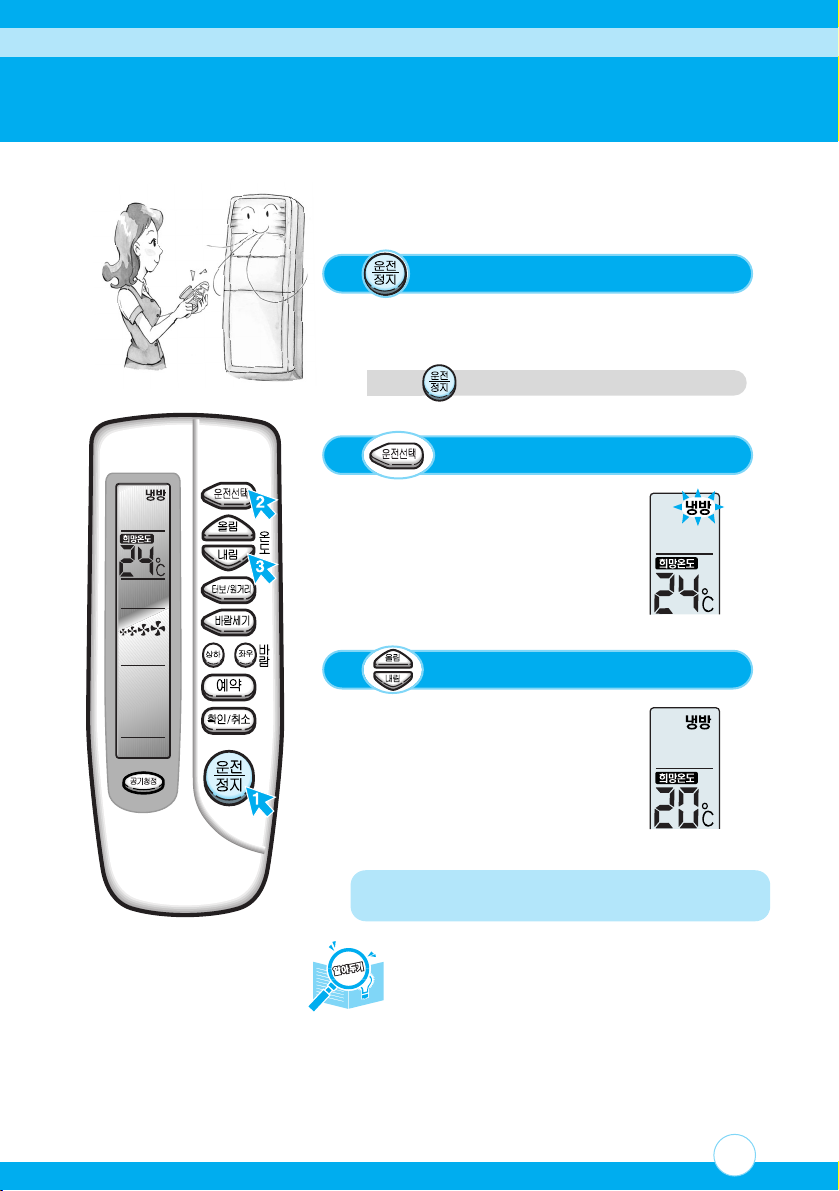

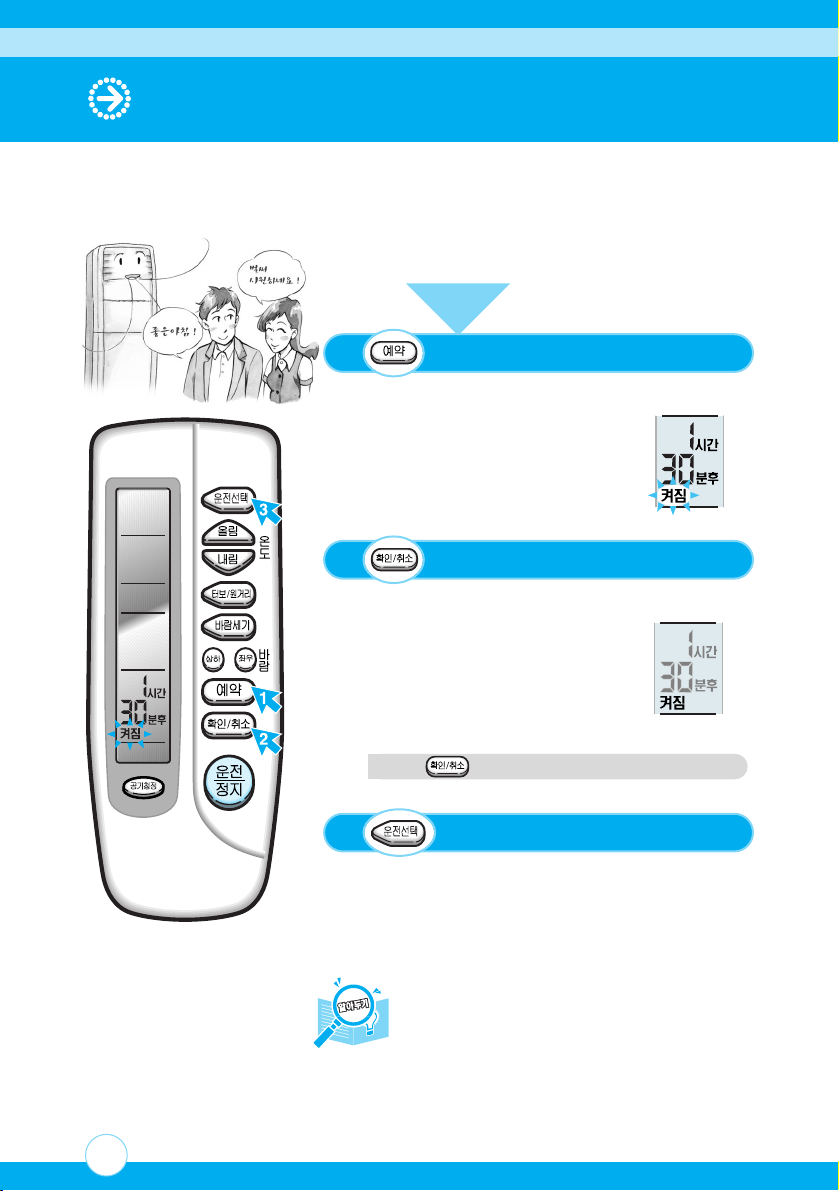

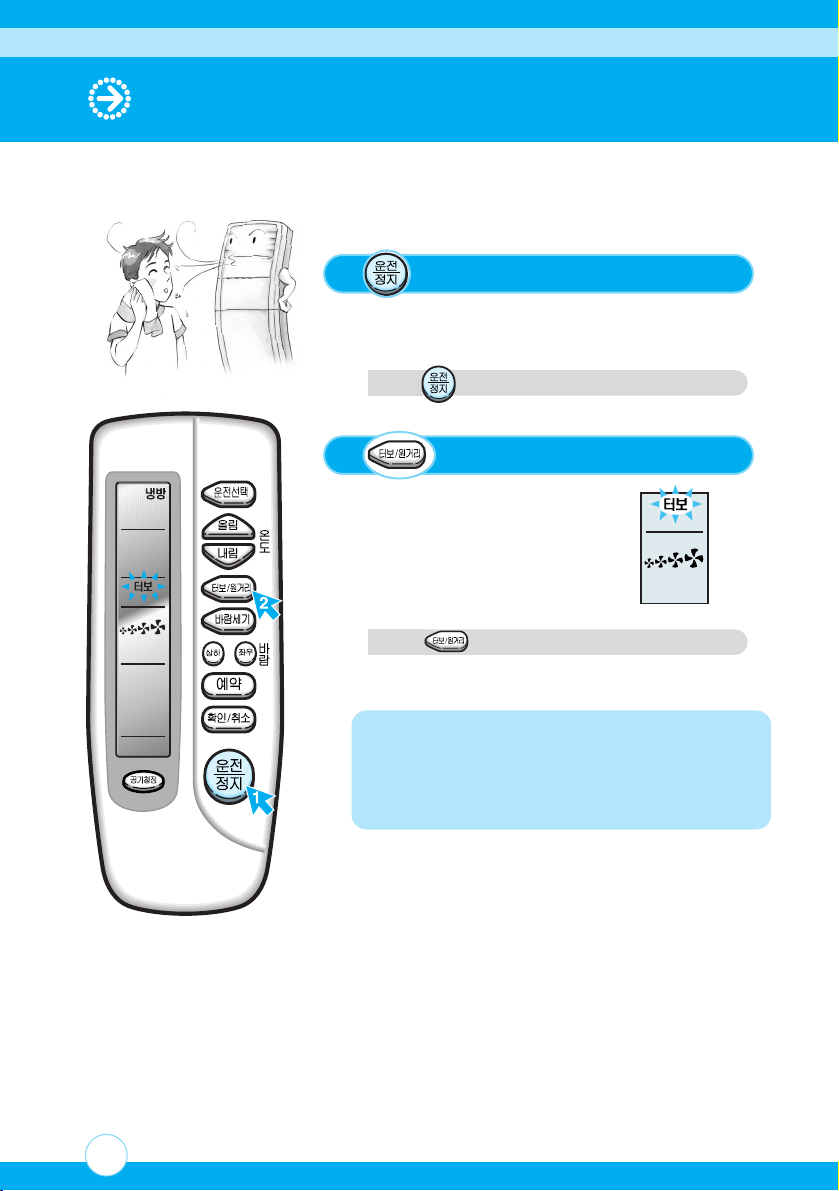

리모컨
운전 표시
온도 표시
터보/원거리운전 표시
바람세기 및 방향 표시
예약 표시
공기청정 표시

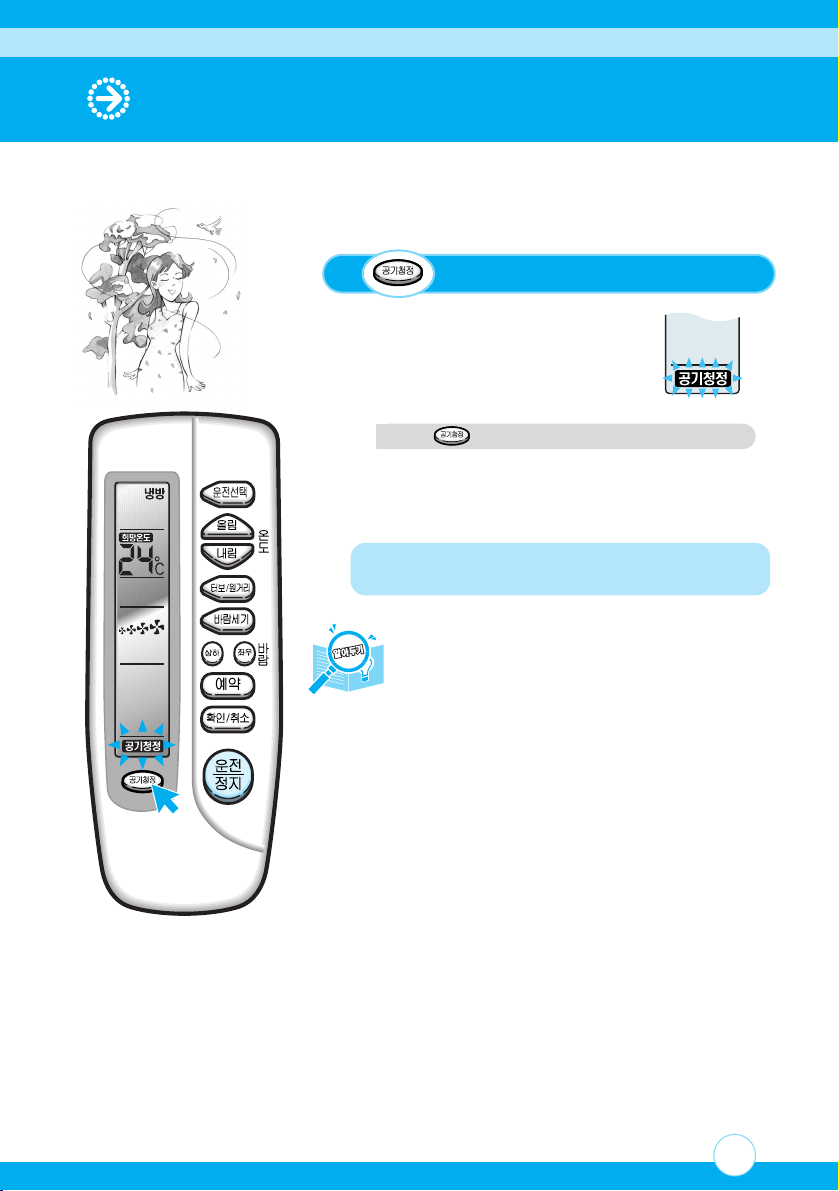

공기청정 버튼
운전선택 버튼
온도조절 버튼
터보/원거리운전 버튼
바람세기 버튼
바람방향(상하, 좌우) 버튼
켜짐/꺼짐예약 버튼
예약 확인/취소 버튼
운전/정지 버튼
●리모컨을 사용할 때는 리모컨을 실내기의 리모컨 수신부로 향해 주세요.
●리모컨의 버튼을 눌렀을 때 실내기에서‘띠리리링’또는‘띵’과같은
소리가 나면 선택이 된 것입니다.
●삼파장 형광등이나 네온사인 등으로 인해 강한 빛이 발생하는 곳에서는
리모컨 버튼을 눌러도 에어컨이 작동되지 않을 수 있습니다. 이 때는 리모컨을
실내기의 리모컨 수신부 바로 앞에서 사용하세요.
●리모컨으로 다른 전자제품이 작동할 때는 서비스 센터에 문의하세요.
●리모컨을 오랫동안 사용하지 않을 경우, 건전지를 빼서 보관하면 건전지의
수명이 오래 갑니다.
●리모컨에 물기가 닿지 않도록 주의하세요.
