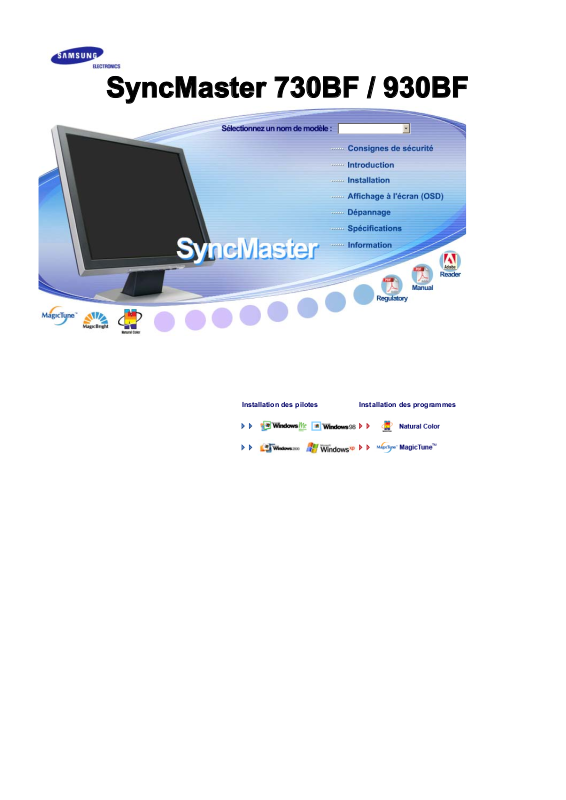

SyncMaster 730BF / 930BF

Installation des pilotes Installation des programmes

Page 2

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Important a lire et a comprendre dans toutes circonstances.

Alimentation

Ne pas démonter

Ne pas toucher

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Déconnecter la prise de la sortie du courant.

Mettez dans un endroit stable pour empecher une décharge électrique.

Page 3

Ne pas utiliser une prise endommagée ou desserrée.

z Ceci peut causer une décharge électrique ou un incendie.

Ne pas débrancher une prise en la tirant par son cordon.

z Ceci peut causer une décharge électrique ou un incendie.

Utiliser uniquement des prises correctement reliées à la terre.

z Un sol inadapté peut causer un choc électrique ou un incendie.

Branchez la prise d’alimentation, en veillant à ce qu’elle ne bouge pas.

z Une mauvaise connexion entraîne des risques d’incendie.

Installation

Ne pas tordre ni la prise ni son cordon. Ne pas poser d’objet lourd sur ces deux éléments. Cela pourrait provoquer des dommages.

z Oublier de respecter ces consignes peut causer une décharge

électrique ou un incendie.

Ne pas brancher trop multiprises ou de cordons à une même prise.

z Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

Veillez à contacter un centre de services homologué lorsque vous installez

votre écran dans un endroit très poussiéreux, humide, exposé à des températures élevées ou faibles ou à des produits chimiques, ou s’il fonctionne sans interruption, par exemple dans les aéroports, les gares, etc.

Si vous ne le faites pas, vous risquez d’endommager gravement votre écran.

Mettez votre moniteur dans un endroit peu humide et non poussiéreux.

z Un choc électrique ou un incendie peuvent être provoqués à l'interieur

du moniteur.

Page 4

Ne pas faire tomber le moniteur si vous le déplacez.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Installez la base du moniteur dans une vitrine ou sur une étagère de façon à ce que l'extrémité de la base ne dépasse pas de la vitrine ou de l'étagère.

z S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

Ne placez pas le produit sur une surface instable ou trop petite.

z Placez le produit sur une surface plane et stable, pour éviter qu’il ne

tombe et blesse quelqu’un, tout particulièrement un enfant.

Ne placez pas le produit directement sur le sol.

z Quelqu’un pourrait trébucher dessus, tout particulièrement un enfant.

Conservez tout objet inflammable (bougies, insecticides ou cigarettes) à distance du produit.

z Cela pourrait provoquer un incendie.

Conservez tout appareil chauffant à distance du câble d’alimentation.

z La fonte du revêtement du câble peut entraîner un risque de choc

électrique ou d’incendie.

N’installez pas le produit dans un environnement mal ventilé, par exemple une étagère, un placard, etc.

z Toute augmentation de la température interne entraîne un risque

d’incendie.

Placer le moniteur sur une surface plane et stable.

z Il peut être ainsi abîmé ou cassé.

Ne pas utiliser le moniteur sans son support.

z La surface de TFT-LCD peut ainsi être abîmée.

Page 5

L'installation du support mural doit être réalisée par un installateur professionnel.

z Un personnel non qualifié pourrait se blesser lors de l'installation.

z Utilisez uniquement le matériel d'installation spécifié dans le mode

d'emploi.

Lors de l’installation du produit, veillez à le maintenir éloigné d’au moins 10 cm du mur afin d’assurer une bonne ventilation.

z Une ventilation insuffisante peut provoquer une augmentation de

température interne du produit. Cela entraîne une réduction de la durée de vie des composants réduite et une diminution des performances.

Nettoyage

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulvériser le détergent directement sur le moniteur.

z Ceci peut causer des dommages, choc électrique ou un incendie.

Utiliser le détergent recommandé avec un chiffon doux.

Si le connecteur entre la prise et la broche est poussiéreux ou sale, le nettoyer correctement avec un chiffon sec.

z Un connecteur sale peut causer une décharge électrique ou un

incendie.

Assurez-vous que le cordon d’alimentation est débranché avant de nettoyer le produit.

z Ceci pourrait provoquer un choc électrique ou un incendie.

Débranchez le cordon d’alimentation de la prise secteur et essuyez le produit à l’aide d’un chiffon doux et sec.

N’utilisez pas de produit chimique, tels que de la cire, du benzène, de

Page 6

Autres

l’alcool, du diluant, de l’insecticide, du désodorisant, du lubrifiant ou du détergent.

Prenez contact avec le Centre de Service ou le Centre Clientèle pour procéder au nettoyage de l'intérieur tous les ans.

z L'intérieur du produit doit rester propre. L'accumulation de poussières à

l'intérieur du produit pendant une longue période peut provoquer un dysfonctionnement ou un incendie.

Ne pas enlever le panneau supérieur ni le panneau arrière.

z Ceci peut causer un choc électrique ou un incendie. z Demander cette opération à un personnel de service qualifié.

Déconnecter le moniteur s’il ne fonctionne pas normalement, si vous notez des bruits ou des odeurs inhabituels. Contactez votre revendeur ou service agréé.

z Ceci peut causer une décharge électrique ou un incendie.

Ne placez pas le produit dans un environnement exposé à l’essence, à la fumée ou à l’humidité ; n’installez pas le produit dans un véhicule.

z Cela peut gêner son fonctionnement ou provoquer un incendie. z Éviter plus particulièrement d'utiliser votre moniteur près d'une source

d'eau ou à l'extérieur s'il venait à neiger ou à pleuvoir.

Si le moniteur tombe ou si son enveloppe est abîmée, éteignez-le et débranchez la prise de courant. Contactez ensuite le Centre d'Assistance.

z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou

un incendie.

Laissez votre moniteur éteint en cas d'orage et d'éclairs ou lorsque vous avez besoin de le laisser inutilisé pendant une période assez longue.

z Le moniteur pourrait mal fonctionner, provoquant une électrocution ou

un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le cordon d’alimentation ou sur le câble vidéo.

z Ceci peut causer une panne, un choc électrique ou un incendie à cause

du câble endommagé.

Page 7

Ne pas déplacer le moniteur de droite ou à gauche en tirant sur le cordon d’alimentation ou sur le câble vidéo.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

Ne pas couvrir les ouvertures du moniteur.

z Une mauvaise ventilation peut causer une panne ou un incendie.

Ne pas placer de récipient contenant de l'eau, des produits chimiques ou de petits objets métalliques sur le moniteur.

z Cela peut gener son fonctionnement ou provoquer un incendie.

z Si une substance étrangère pénètre dans l'écran, débranchez le cordon

d'alimentation et contactez le centre de services.

Conservez le produit à distance de tout aérosol chimique ou de toute substance inflammable.

z Ceci peut causer une explosion ou un incendie.

Ne jamais insérer d’objet métallique dans les ouvertures du moniteur.

z Ceci peut causer un choc électrique, un incendie ou des bléssures.

N'insérez aucun objet métallique, comme un câble ou un foret, et aucun objet inflammable, comme un morceau de papier ou une allumette, dans le ventilateur, la prise casque ou les prises AV.

z Cela pourrait en effet provoquer un incendie ou un choc électrique. Si

une substance étrangère ou de l'eau pénètre dans le produit, mettez-le hors tension, débranchez le connecteur d'alimentation de la prise murale et contactez le Centre d'Assistance.

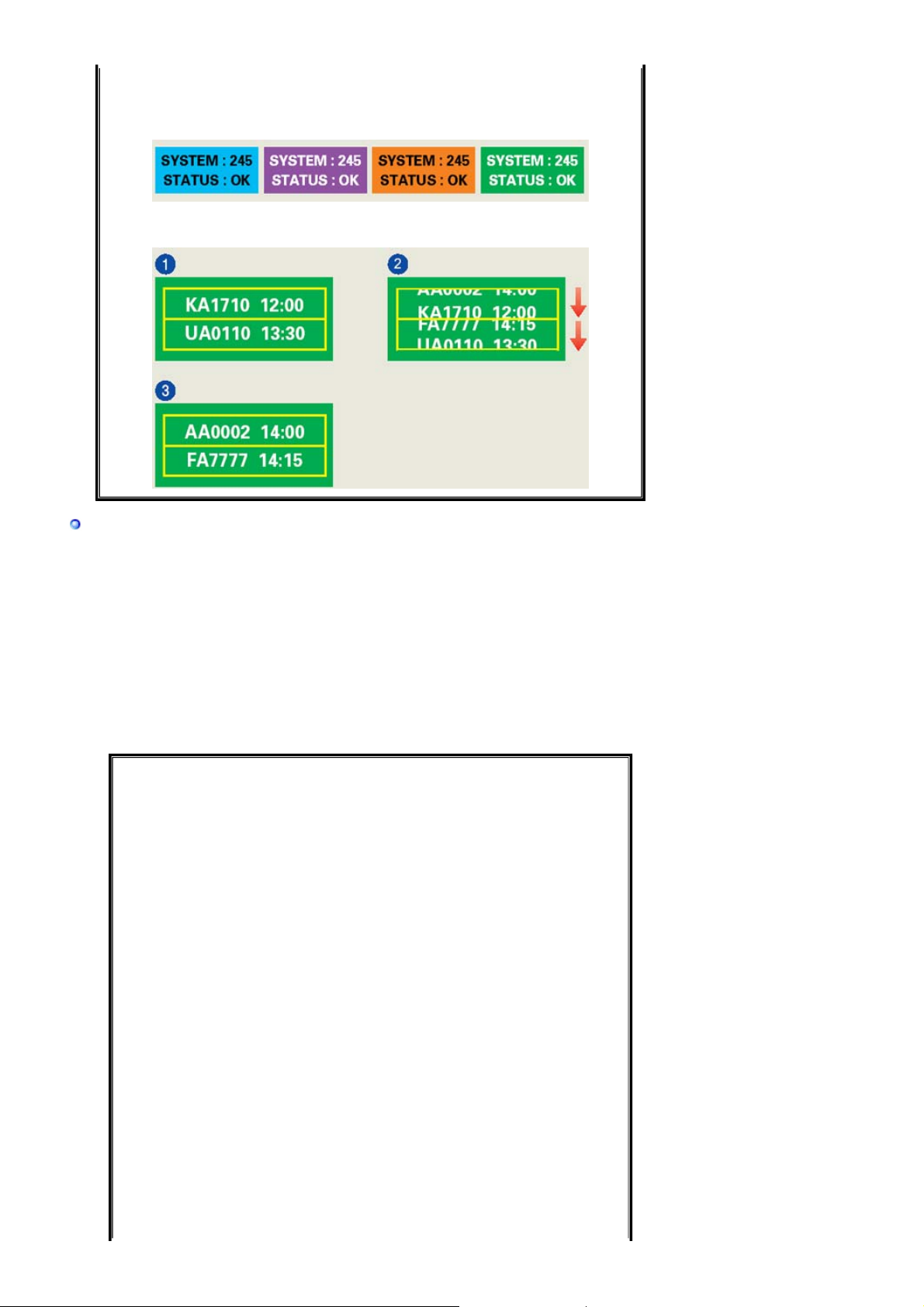

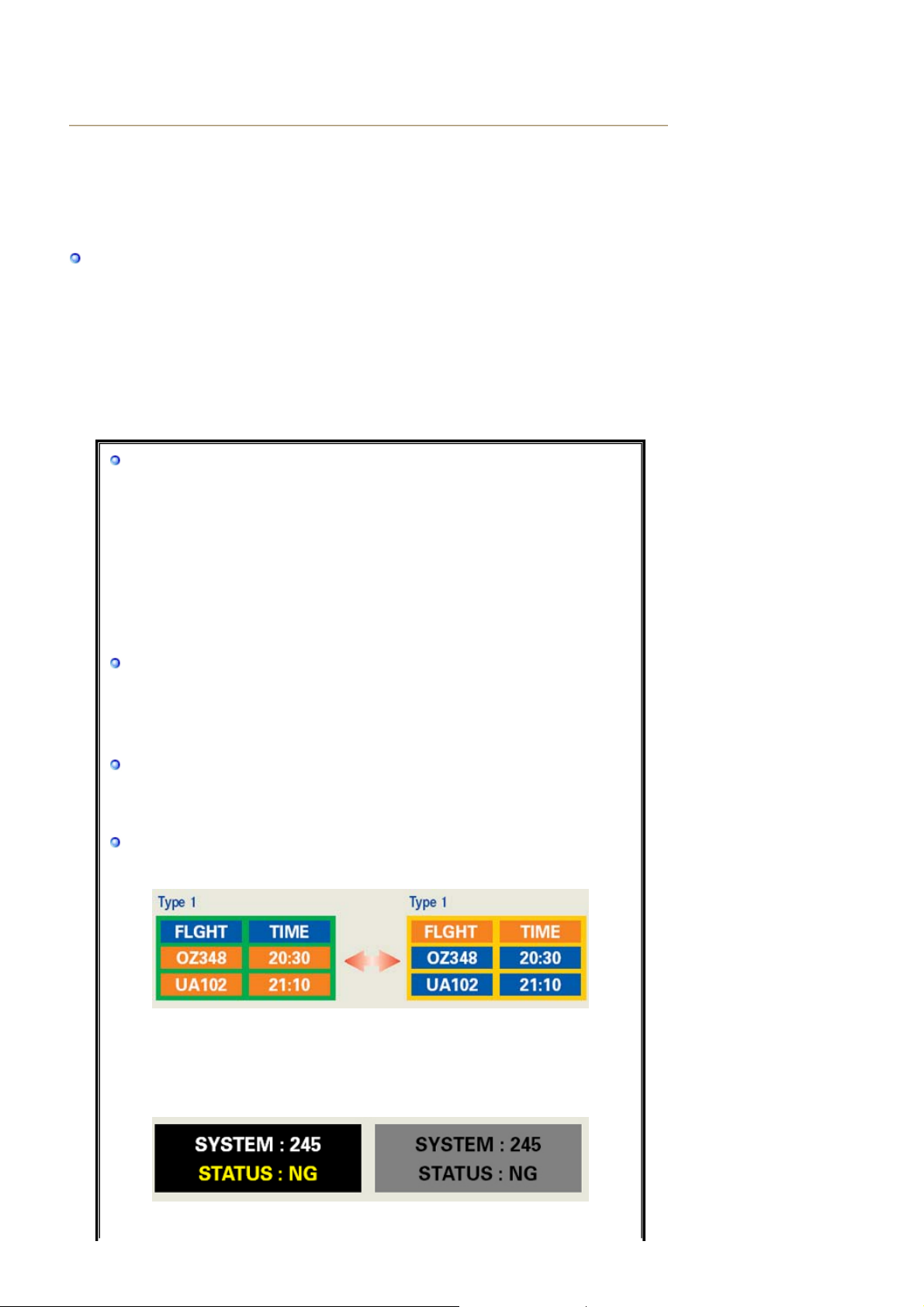

Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître.

z Passez en mode économie d'énergie ou réglez l'économiseur d'écran

sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Réglez la résolution et la fréquence aux niveaux appropriés à votre modele.

z Des niveaux de résolution et de fréquence qui ne sont pas adaptés

peuvent abîmer votre vue.

17, 19 pouces - 1280 X 1024

Regarder le moniteur de trop près peut entraîner des troubles de la

Page 8

vision.

Pour réduire la fatigue oculaire, faites une pause d'au moins cinq minutes toutes les heures lorsque vous êtes devant le moniteur.

N'installez pas le produit sur une surface non stable ou irrégulière ni dans un endroit soumis à des vibrations.

z S'il tombait, le produit pourrait s'endommager ou blesser quelqu'un.

L'utilisation du produit dans un endroit soumis à des vibrations peut raccourcir sa durée de vie ou entraîner un début d'incendie.

Débranchez le cordon d'alimentation lorsque vous déplacez l'écran. Vérifiez que tous les câbles, y compris celui de l'antenne et ceux reliant d'autres appareils, sont débranchés avant de déplacer le moniteur.

z Un câble non débranché peut être endommagé et occasionner un

incendie ou un choc électrique.

Tenez le produit hors de portée des enfants, qui pourraient l’endommager en s’y accrochant.

z La chute d’un produit peut causer des blessures et parfois la mort.

Si vous prévoyez de ne pas utiliser le produit pendant une longue période, débranchez-le.

z Le non-respect de cette instruction peut entraîner une émission de

chaleur due à l’accumulation de poussière ou une dégradation de l’isolation, dont peut découler un choc électrique ou un incendie.

Ne placez pas d’objets pouvant attirer un enfant (jouets favoris ou objets tentants) sur le produit.

z L’enfant pourrait tenter d'escalader le produit pour récupérer cet objet.

Ceci pourrait entraîner la chute de l’objet, qui peut blesser ou même tuer l’enfant.

Page 9

Vérifiez que les éléments suivants sont inclus dans le moniteur.

S'ils manquent quelques choses, contactez votre vendeurr

Contactez votre revendeur le plus proche si vous souhaitez acheter des équipements

tionnels.

Déballage

Type (A)

Type (B)

Moniteur Base

Manual

Page 10

Guide d'installation rapide

(N'est pas disponible dans

Carte de Garantie

toutes les agences)

Guide de l'Utilisateur,

Pilote du Moniteur,

logiciel Natural Color,

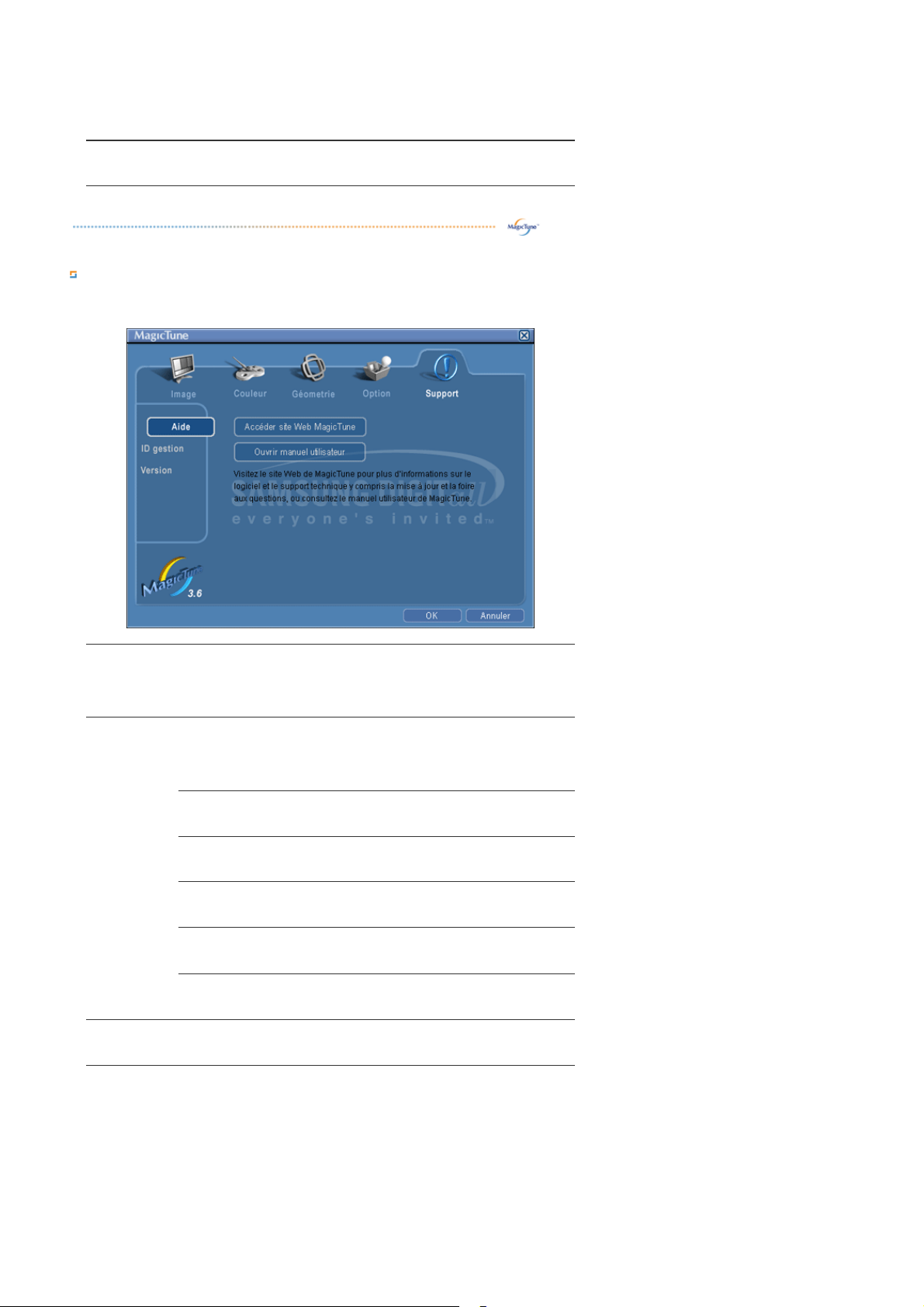

logiciel MagicTune™

Câble

Façade

Câble D-Sub

Fil électrique

tion

Câble DVI

Page 11

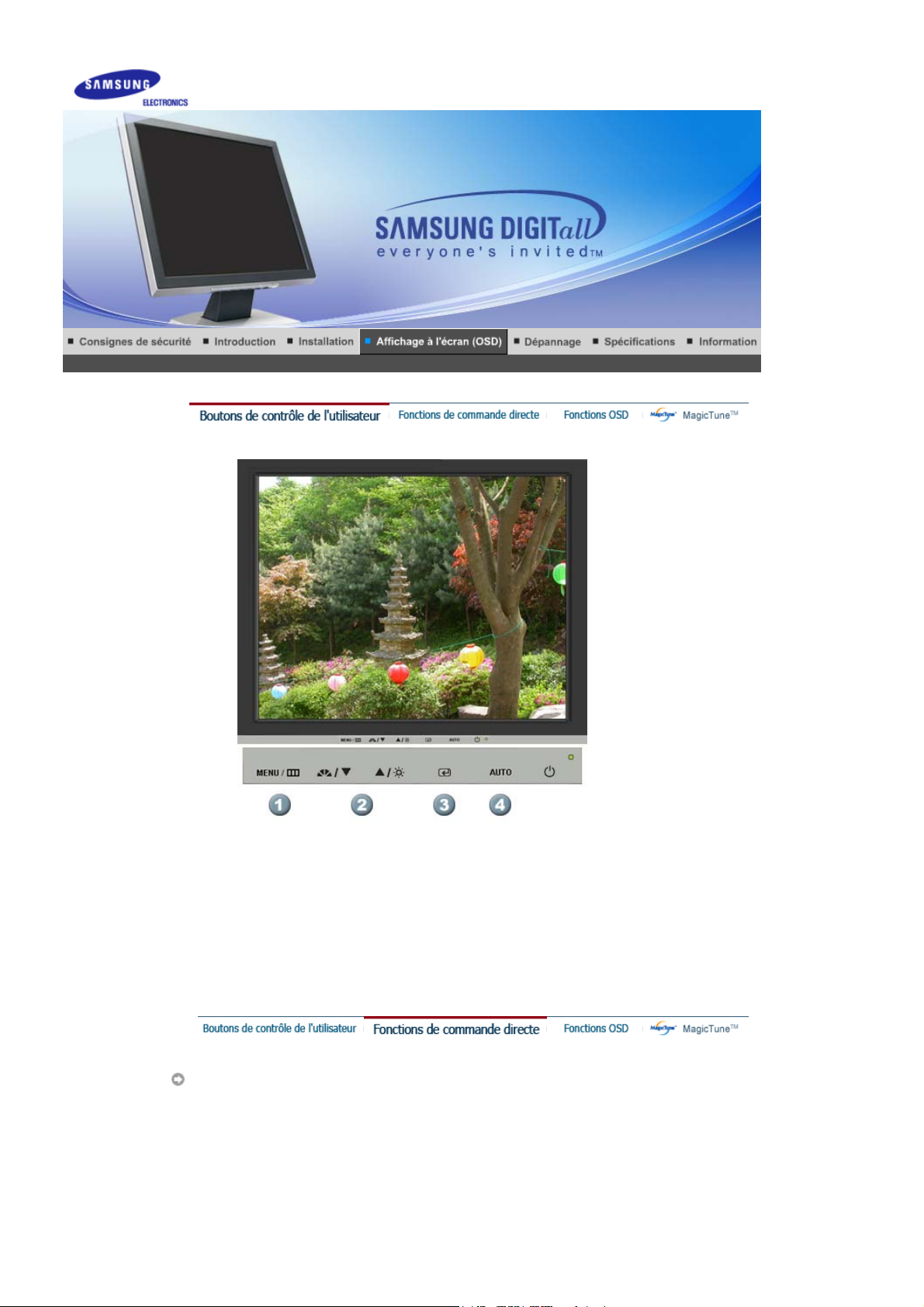

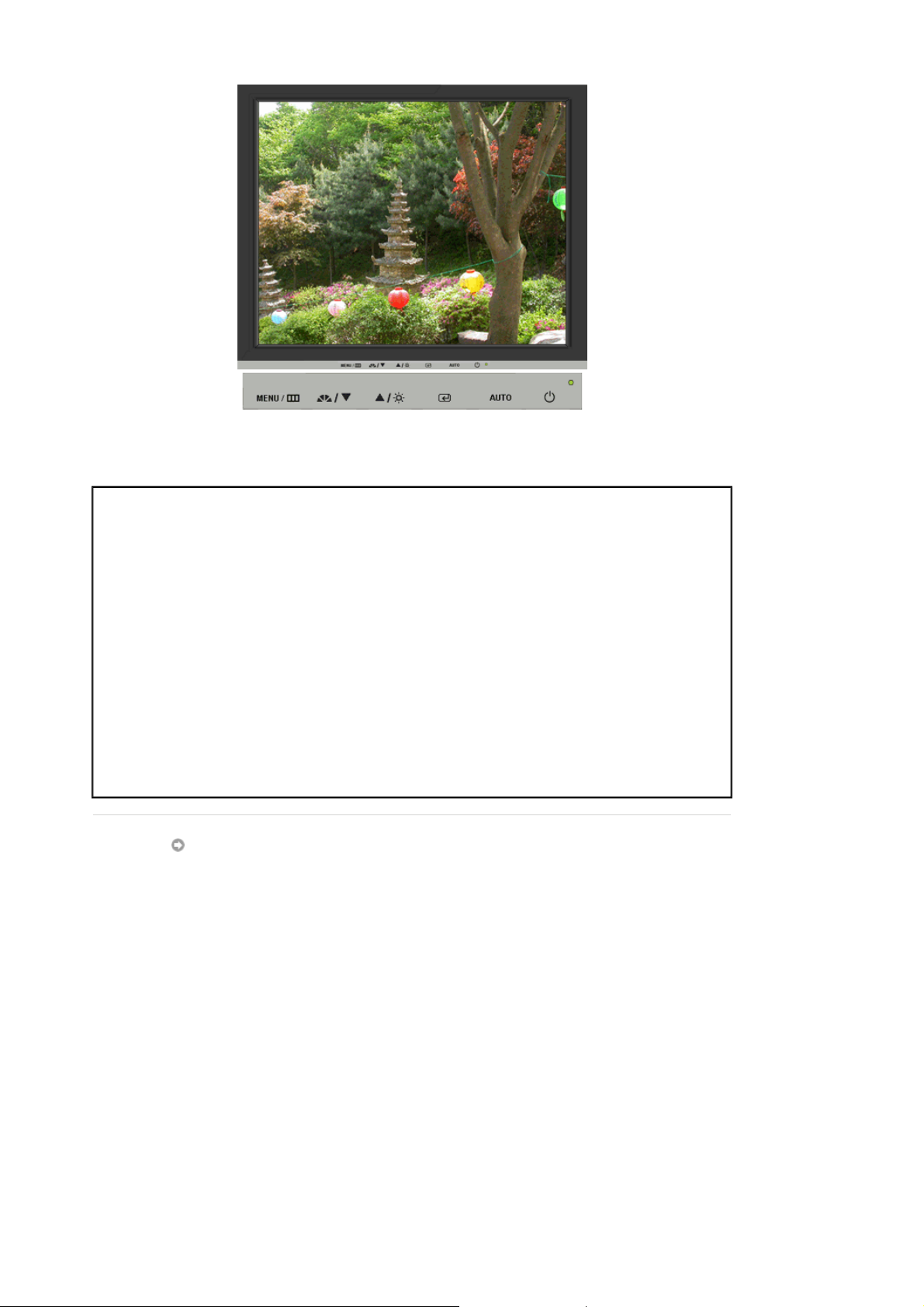

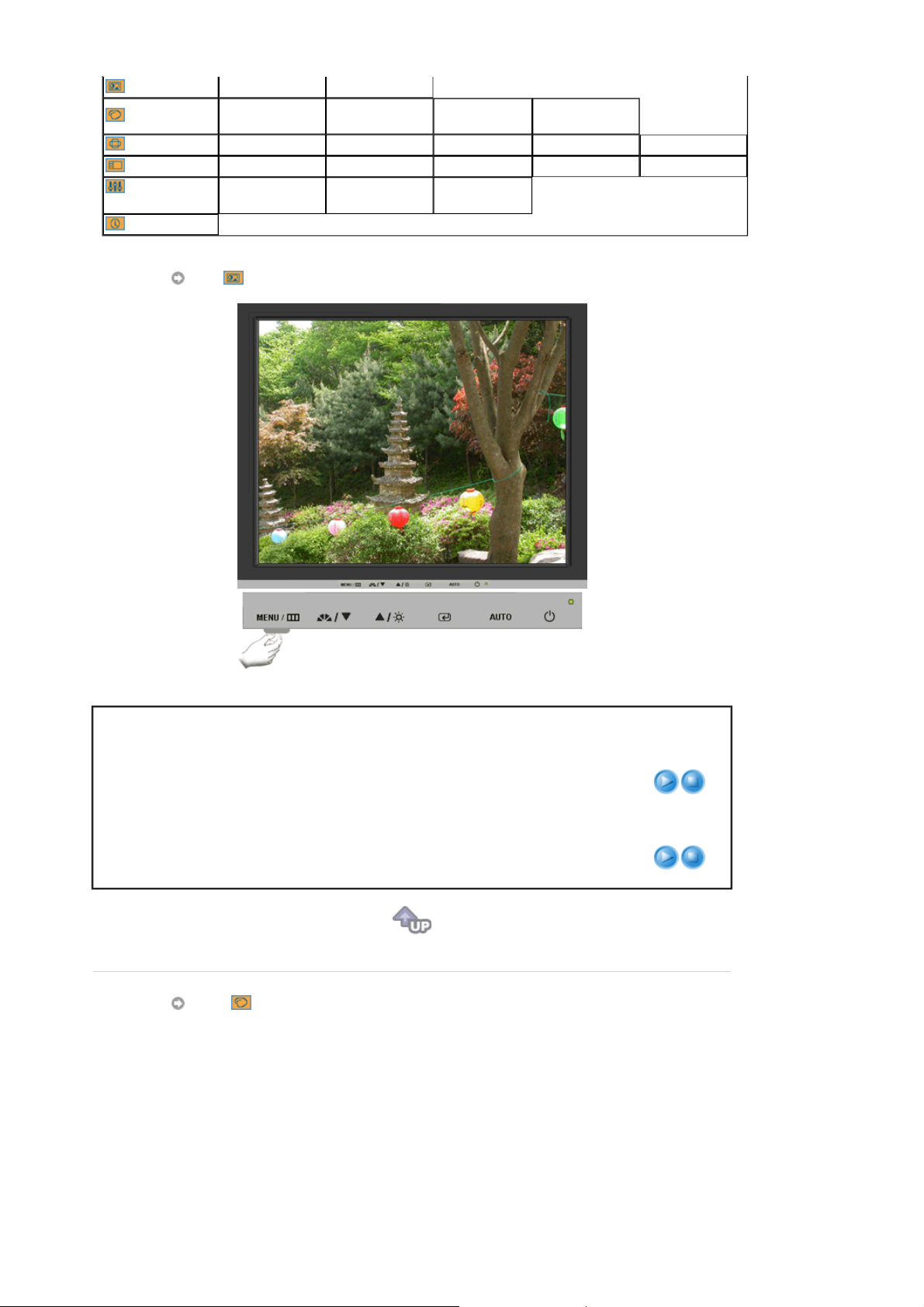

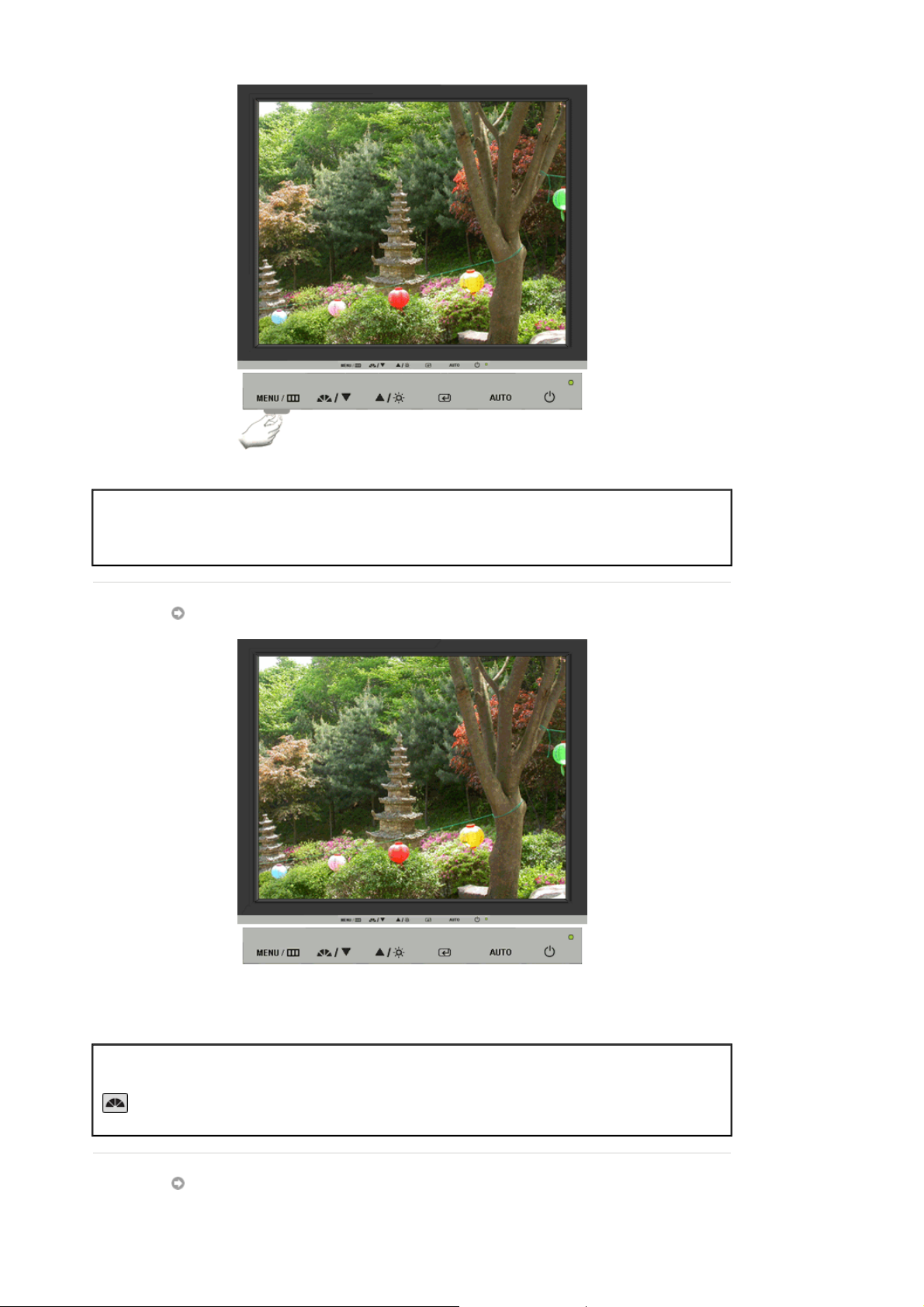

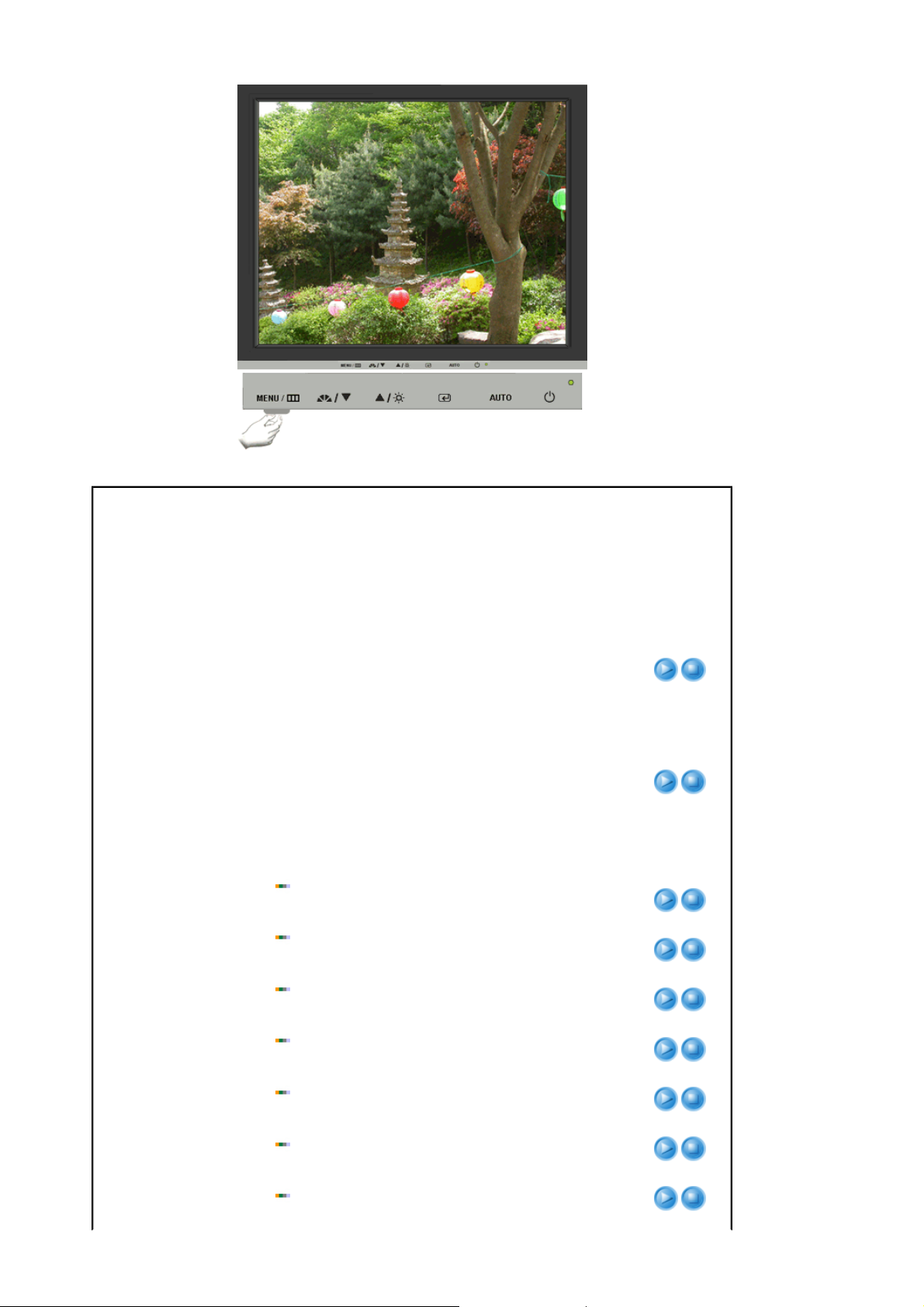

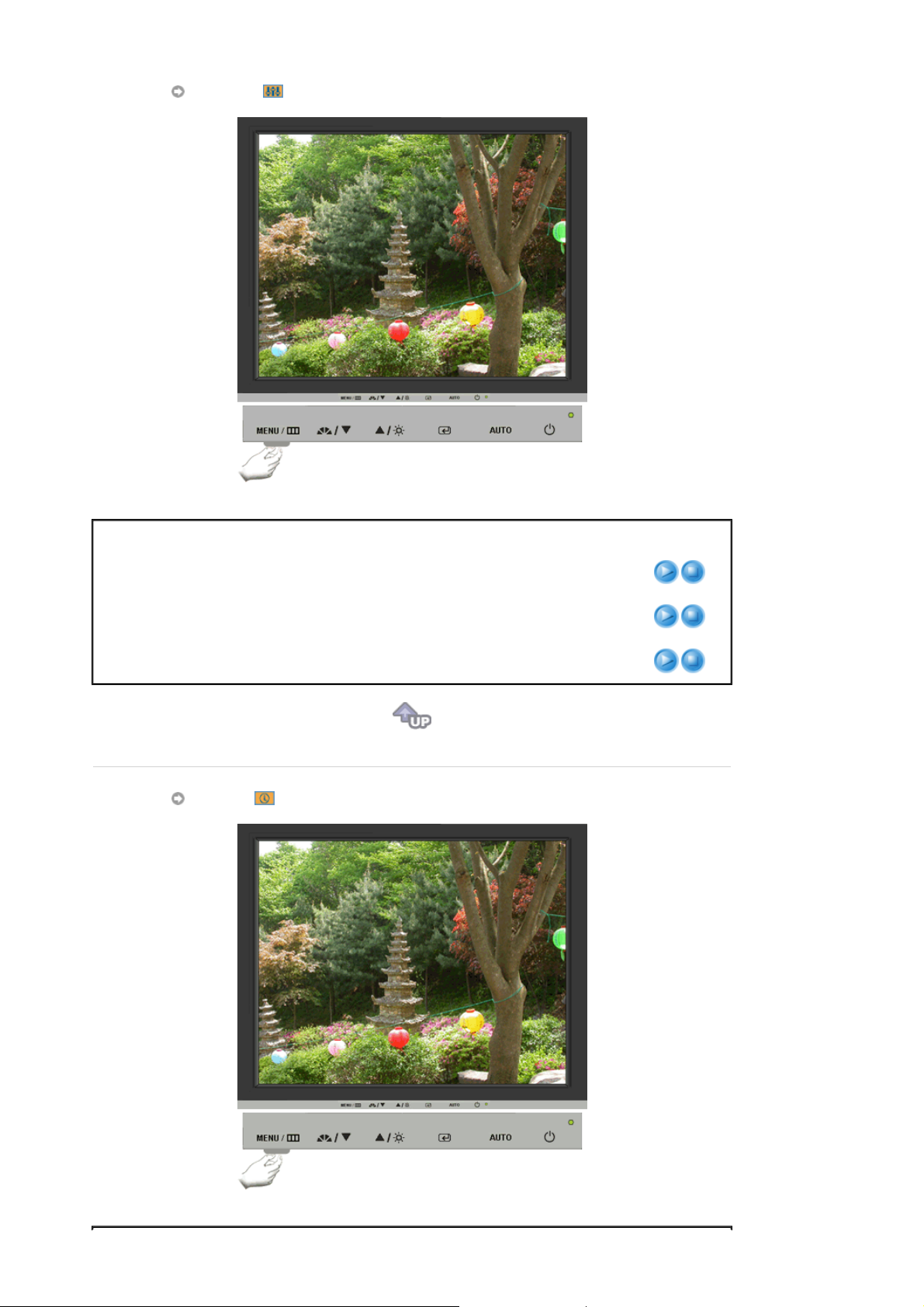

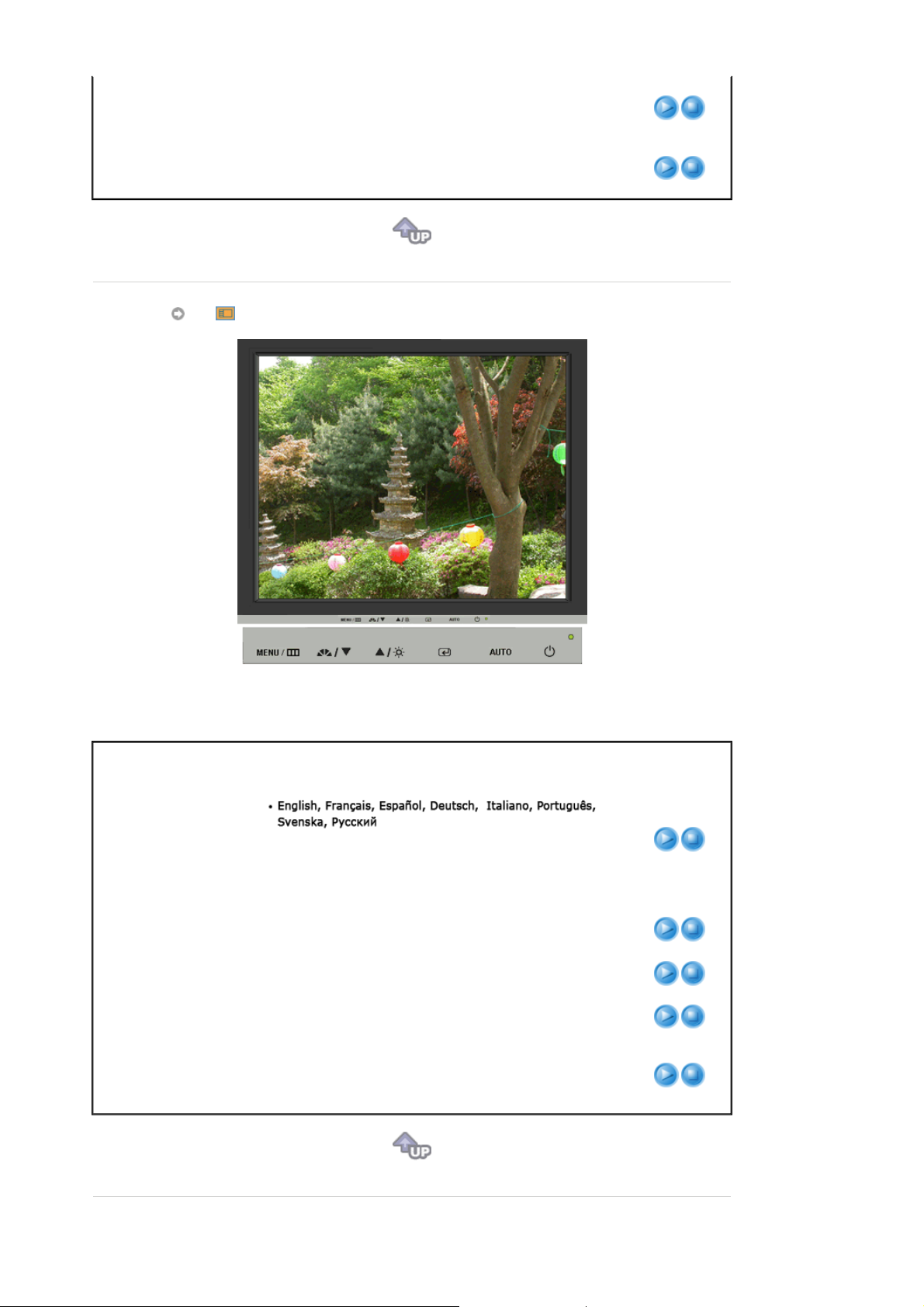

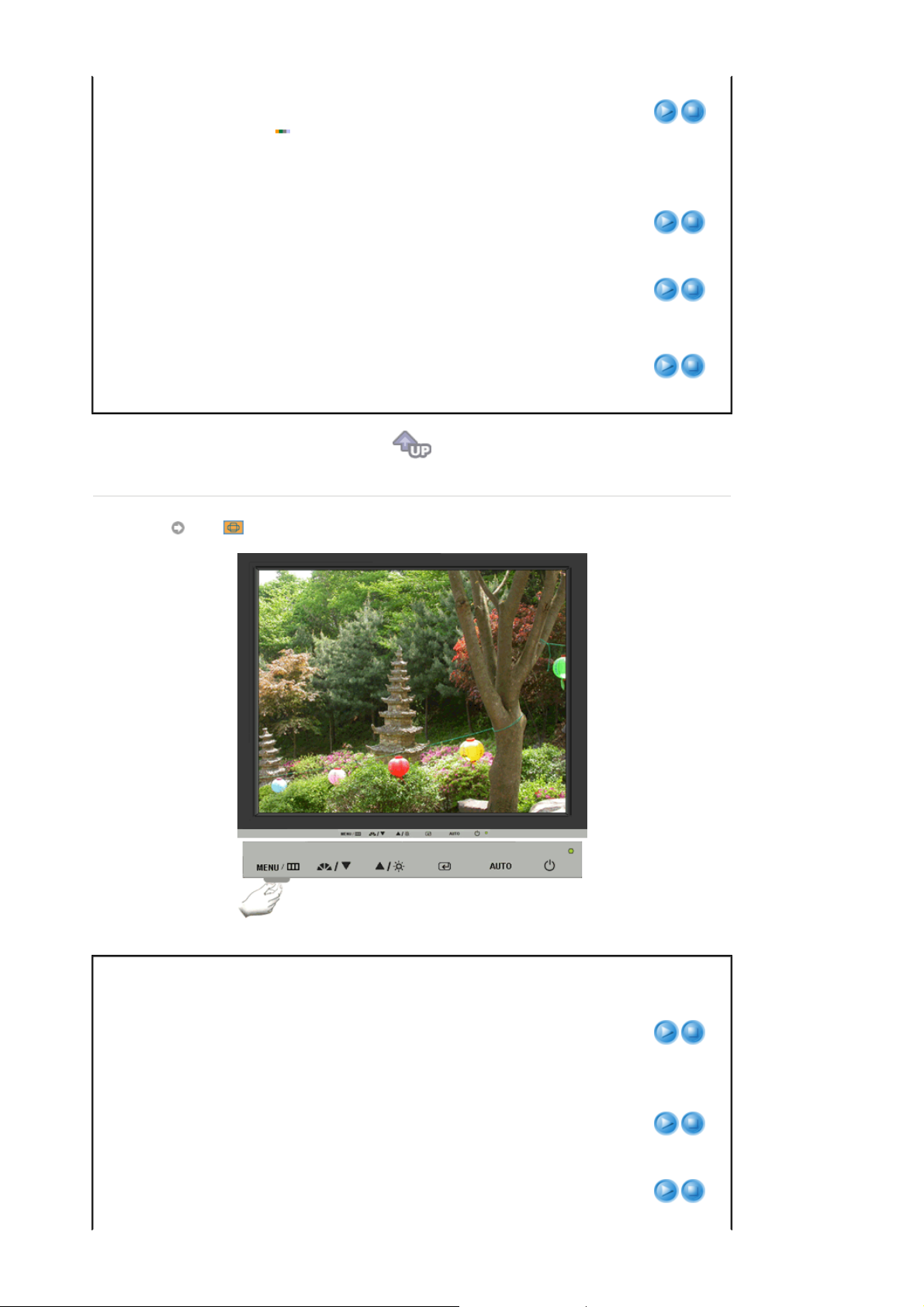

Bouton Menu[ ]

Ouvre le menu OSD. Également utilisé pour sortir du menu OSD ou

pour revenir au menu précédent.

Bouton de MagicBright []

MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matiere de luminosité et de clarté deux fois supérieure a celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des six options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright™ qui sont situés a l'avant du moniteur.

1) Personnalisé

Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

2) Texte

: Luminosité normale

Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

3) Internet

: Luminosité moyenne

Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

4) Jeu

Pour regarder des images animées comme celles d'un jeu.

5) Sport

Pour regarder des émissions, comme du sport.

6) Cinéma

: Luminosité élevée

Pour regarder des films, comme un DVD ou un CD vidéo.

>>Cliquez ici pour voir une animation.

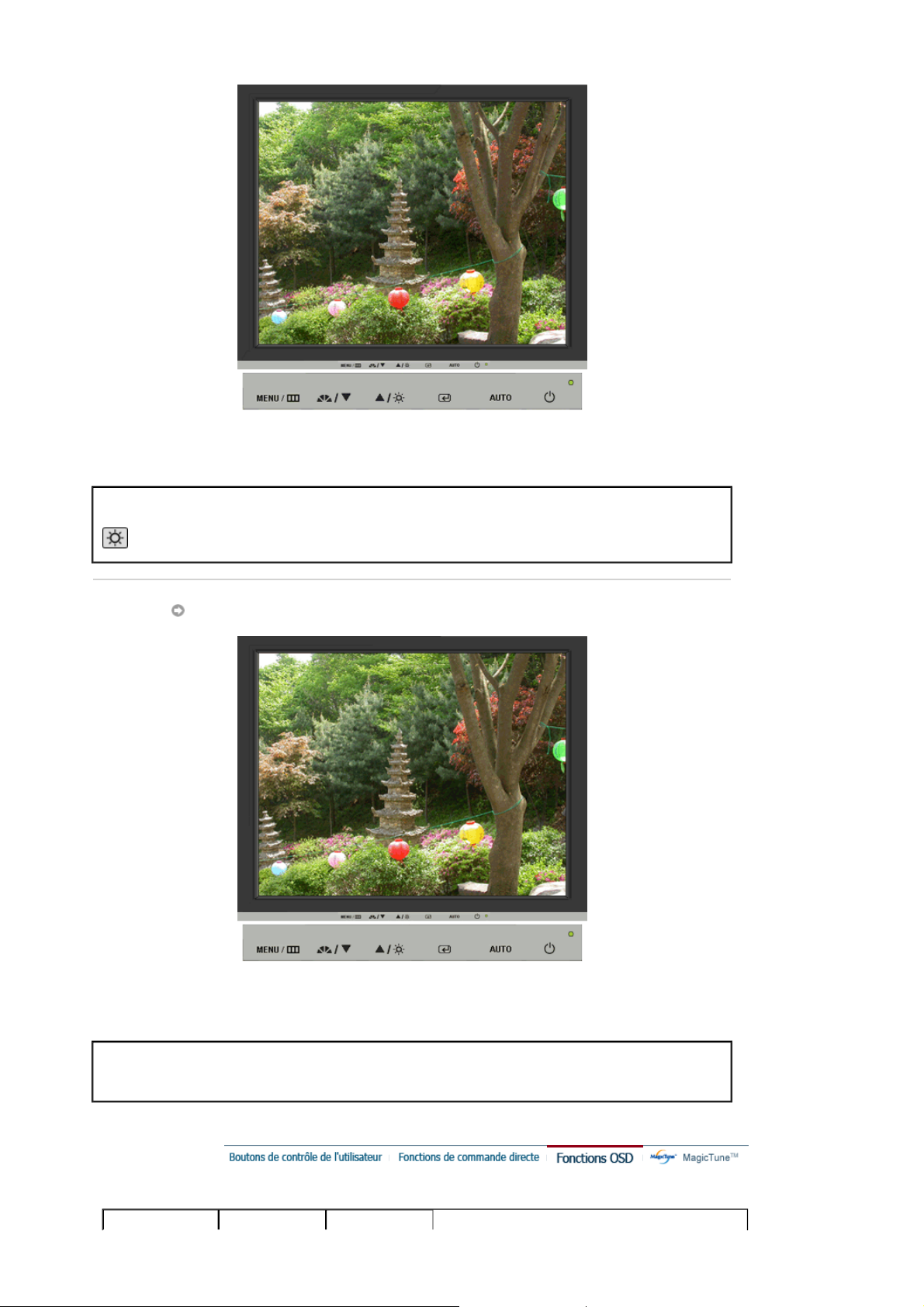

Bouton Brightness []

Boutons d'Ajustement []

Bouton Entrée/Entrer [] / Touche Source

Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Pour sélectionner le menu d'affichage à l'écran OSD. /

Quand vous enfoncez la touche Source, sélectionnez ensuite le signal Vidéo lorsque l'affichage à l'écran (OSD) est inactif. (Quand le bouton Source est maintenu enfoncé pour changer le mode du signal d’entrée, un message apparaît au centre de l'écran et affiche le mode précédemment sélectionné – analogique ou digital.)

:si vous sélectionnez le mode Numérique, vous devez

Note

connecter votre moniteur à la carte graphique avec un port numérique utilisant le câble DVI.)

Bouton de Auto

"Auto" permet au monteur de régler sor-meme le signal vidéo en entrée.

Bouton d'Alimentation

Utiliser ce bouton pour allumer et éteindre le moniteur.

arrière

Indicateur d'Alimentation

Indique que le Mode d'économie est en position normale ou Puissance.

Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vo us ne vous en servez pas ou quand vous absentez pour un long moment.

Page 12

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

Port d'alimentation

Port DVI

Port D-Sub15 broches

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du câble.

Brancher le cordon électrique a la prise d 'alimentation au dos de votre moniteur.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Connectez le D-Sub15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

Page 13

Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil

électrique du moniteur a la prise la plus proche.

Utilisation d'un connecteur D-Sub (analogique) sur la carte vidéo. Connectez le D-Sub 15

2-1.

broches du câble signal vidéo au connecteur vidéo de l'ordinateur a l'arrière du moniteur.

Utilisation d'un connecteur D-Sub (numérique) sur la carte vidéo. Branchez le Câble DVI sur le

2-2.

port DVI en arrière de votre moniteur.

Branché sur un Macintosh.

2-3.

Connectez l'écran au Macintosh en utilisant le câble de connexion D-Sub.

Si vous etes en possession d'un ancien modele de Macintosh, vous devrez utiliser un

2-4.

adaptateur spécial Mac.

Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée.

Page 14

Assemblage du moniteur

Moniteur et Base(Pour plus d'informations)

Monter la base

Ce moniteur accepte une interface de montage de 75 mm x 75 mm conforme à la norme VESA.

A. Moniteur

B. Interface de montage

1. Mettez le moniteur hors tension et débranchez son cordon d’alimentation.

2. Posez le moniteur LCD face contre terre sur une surface plane en intercalant un coussin pour protéger l’écran.

3. Enlevez les quatre vis et ensuite le support du moniteur LCD.

4. Alignez l’interface de montage sur les trous dans le panneau de montage arrière et fixez-la à l’aide des quatre vis fournies avec le support articulé, le dispositif d’accro-chage au mur ou l’autre support.

Page 15

Installation du pilote du montiteur (Automatique

)

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

z Site internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez

"Windows ME Driver"

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton .

"OK"

4. Cliquez le bouton

5. L'installation du Pilote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton

"OK"

"Install"

dans la fenetre

"Windows XP/2000 Driver"

"Warning"

Page 16

)

4. Si vous pouvez voir la fenetre

Anyway"

. Ensuite cliquez le bouton de

"Message"

suivante, cliquez le bouton

button.

"OK"

"Continue

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system.*Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage.

http://www.samsung.com/.

5. L'installation du Pilote Moniteur est terminée.

Installation du pilote du montiteur (Manuelle

Windows XP | Windows 2000 |Windows Me |Windows NT | Linux

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les con signes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

z Site internet : http://www.samsung.com/ (Worldwide)

http://www.samsung.com/monitor (U.S.A)

http://www.sec.co.kr/monitor (Korea) http://www.samsungmonitor.com.cn/ (China)

Système d'Opération de Microsoft® Windows® XP

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez

Thème"

"Commencer"

"Panneau de contrôle"

et puis cliquez l'icône

"Apparence et

Page 17

3. Cliquez l'icône

"Affichage"

et choisissez le tab

"Setting"

et puis cliquez

"Avancé"

4. Cliquez le bouton

5. Cliquez bouton

"Pilote mise à jour.."

"Suivant"

"Propriétés"

dans le tab

et choisissez

"Moniteur"

"Installer d'une list ou.."

et choisissez le tab

"Pilote"

et puis cliquez le

6. Choisissez

disques"

"Ne pas chercher, Je vais…"

et cliquez

"Suivant"

. Ensuite, cliquez

"Avoir

Page 18

7. Cliquez le bouton moniteur dans la liste du model et cliquez le le bouton

8. Si vous pouvez voir la fenetre

. Ensuite cliquez le bouton de

façon"

"Navigateur"

et choisissez Pilote D:\. Ensuite choisissez le model de votre

"Message"

suivante, cliquez le bouton

"Finir"

"Suivant"

"Continue de toute

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va etre affiché à SAMSUNG Monitor Homepage.

http://www.samsung.com/

9. Cliquez le bouton

et puis cliquez le bouton

"Fin"

continuellement.

"OK"

Page 19

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft

Windows® 2000

Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez ces étapes.

1. Choisissez le bouton "OK" dans la fenetre d' "Insérer le Disque"

2. Cliquez le bouton "Chercher" dans la fenetre de "Fichier Necéssaire".

3. Choisissez A:(D:\Driver) puis cliquez le bouton "Ouvrir" et enfin cliquez le bouton "OK".

Guide Manuel D'Installation de Moniteur

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle"

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez l`onglet "Installation" puis cliquez "Avancée"

4. Choisissez "Moniteur".

Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est

correctement paramétré. Veuillez arreter l'installation.

Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "Propriétés".

Veuillez continuer les étapes suivantes.

5. Cliquez "Pilote" et cliquez sur "Mise à jour de pilote" Puis cliquez sur le bouton "Suite".

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse choisir un pilote spécifique". Puis cliquez sur "Suite" puis "Disquette Fournie".

7. Cliquez le bouton "Chercher" puis choisissez A:(D:\Driver).

8. Cliquez le bouton "Ouvrir" puis cliquez le bouton "OK".

9. Choisissez votre modele de moniteur et cliquez sur le bouton "Suite" puis cliquez sur le meme bouton encore une fois.

10. Cliquez le bouton "Finir" puis "Fermer"

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton "Oui". Et cliquez "Finir et "Fermer".

Système d'Opération de Microsoft

Windows® Millennium

1. Cliquez "Démarrer", "Installation", "Panneau de contrôle".

2. Cliquez deux fois sur l'icône "Affichage".

3. Choisissez le tab "Settings" et cliquez le bouton "Proprietés Avancées".

4. Choisissez le tab "Moniteur".

5. Cliquez le bouton "Changer" dans le domaine de "Type de Moniteur".

6. Choisissez "Spécifier la localisation du pilote".

7. Choisissez "Afficher la liste de touts les pilotes dans une localisation spécifique.."et puis cliquez le bouton "Suivant ".

8. Cliquez le bouton "Avoir Disques".

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez "Montrer touts les dispositifs" et choisissez le moniteur qui correspond a ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez a choisir le bouton "fermer" et le bouton "OK" jusqu' a ce que vous fermiez la boîte de dialogue "Proprietés d'affichage".

(Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur "Démarrer", "Installation", "Panneau de Contrôle" et cliquez deux fois sur

Page 20

"Affichage".

2. Dans la fenetre de "Information sur l'Affichage", cliquez sur l`onglet "Installation" puis cliquez sur "Tous les modes d'Affichages".

3. Sélectionnez un mode que vous souhaitez utiliser ("Résolution", "Nombre de couleurs", et "Fréquence verticale") et cliquez "OK".

4. Cliquez le bouton "Appliquer" si vous remarquez que l'écran fonctionne normalement apres avoir cliqué sur "Test". Si l'écran ne fonctionne pas normalement, changez pour un mode différent (baisser la résolution, le nombre de couleur).

: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de

Note

résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établisque vous trouverez dans ce guide.

Système d'Opération de Linux

Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du système.

1. Appuyez sur "Entrer" au premier et au deuxieme écran apres avoir exécuté le fichier de "X86Config".

2. Le troisieme écran est pour "réglage de votre souris"

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "sélectionner le Clavier".

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "installez votre moniteur".

7. Avant tout, parametrez la "fréquence horizontale" pour votre ordinateur.(Vous pouvez entrer la valeur de la fréquence directement.)

8. Parametrez la "fréquence verticale" pour votre ordinateur.( Vous pouvez entrer la valeur de la fréquence directement)

9. Entrez "le nom du modele de votre moniteur". Cette information ne va pas affécter l'éxecution de X-Window.

10. Vous avez "fini" de paramétré votre ordinateur. "Exécuter" X-Window apres avoir installé les autres périphériques.

Couleur naturelle

Programme du Logiciel "Couleur naturelle"

L'un des problemes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareil-photo digital ne sont pas identiques a celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce probleme. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les memes couleurs que les images du moniteur.

Page 21

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur [Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Page 22

Il permet d’ouvrir l’OSD et d’activer un élément de menu en surbrillance.

Pour régler les éléments du menu.

Active le menu mis en surbrillance.

Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs de réglage approximatif,

de réglage précis et de position sont ajustées automatiquement.

AUTO

Page 23

Menu Table des matières

Lorsque vous appuyez sur le bouton " automatique apparaît comme indiqué dans l'écran central. Appuyez pour ajuster automatiquement le signal PC entrant. Les valeurs de réglage approximatif, de réglage précis et de position sont ajustées automatiquement. (Disponible en mode analogique uniquement )

Pour faire la fonction du réglage automatique plus forte, effectuez la

AUTO

fonction 'AUTO' lorsque le MODE d'AUTO est allumé. (Appuyez ici pour visualiser les séquences animées Réglage Automatique.)

z Si le réglage automatique ne fonctionne pas correctement, appuyez

de nouveau sur le bouton Auto (Auto) pour obtenir un réglage encore plus précis de l'image.

z Si vous modifiez la résolution à partir du panneau de configuration, la

fonction Auto sera lancée automatiquement.

Verrouillage/déverrouillage OSD

", l'écran de Réglage

AUTO

Page 24

Menu Table des matières

Verrouillage/déverrouillage

OSD

MagicBright™

Lorsque vous appuyez plus de 5 secondes sur le bouton “MENU”, la fonction OSD se verrouille (ou se déverrouille).

Menu Table des matières

Appuyez une nouvelle fois le bouton MagicBright et sélectionnez le mode

MagicBright™

souhaité.

- six différents modes (Personnalisé/Texte/Internet/Jeu/Sport/Cinéma)

Luminosité

Page 25

Menu Table des matières

Luminosité

Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

SOURCE

Menu Table des matières

SOURCE

llume l’indicateur du signal d’entrée en cours de présentation.

Page 26


Couleur


OSD

Configuration

Information


Luminosité Contraste

MagicColor Nuance coul.

Contrôle Couleur

Gamma

Régl. de base Régl. précis Netteté Position H Position V

Langue Position H Position V Transparence Aff. heure

Source auto Réinitial. image

Réinitial. couleur

Menu Table des matières Lecture/Stop

Vous pouvez utiliser les menus à l’écran pour modifier à volonté la luminosité.

Luminosité

Fonctions de commande directe

: Lorsque l'OSD n'est pas à l'écran, appuyez sur le bouton pour régler la luminosité.

Vous pouvez utiliser les menus à l’écran pour modifier à

Contraste

volonté le Contraste. (Non disponible en modes MagicColor Full et Intelligent.)

Couleur

Page 27

Menu Table des matières Lecture/Stop

MagicColor est une nouvelle technologie, développée exclusivement par Samsung, pour améliorer les images numériques et afficher encore plus efficacement des couleurs naturelles sans altérer la qualité de l’image.

- Returns to the original mode.

1) Arr.

2) Demo

- The screen before applying MagicColor appears on the right and the screen after applying MagicColor appears on the left.

3) Complet

- Pour afficher non seulement des couleurs vices mais également une couleur de peau encore plus clairement.

4) Intelligent

couleurs naturelles vives.

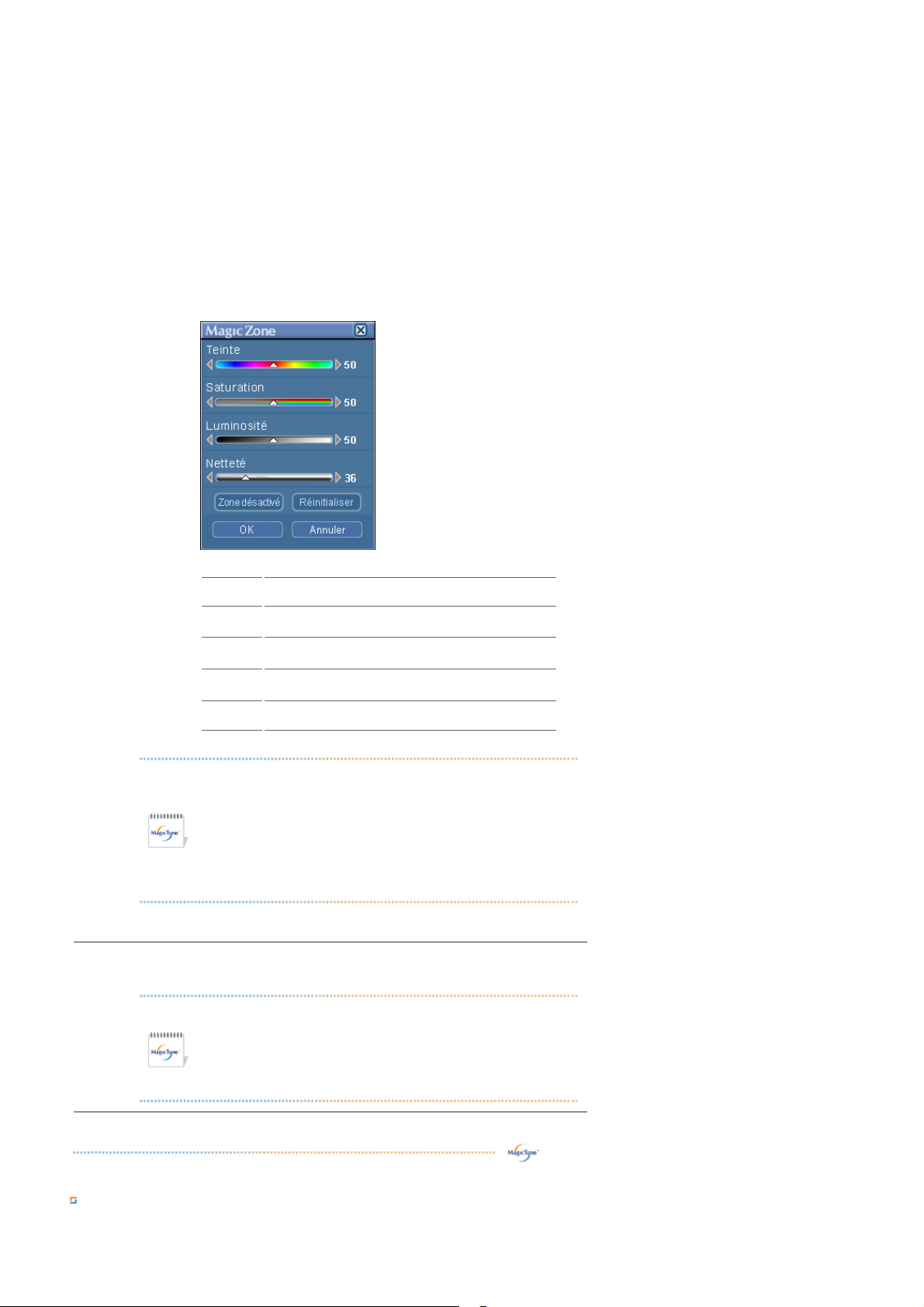

5) MagicZone

- Pour afficher encore plus clairement des

- MagicZone assure un affichage net et

MagicZone

clair d'animations multimédia ou de photographies en améliorant la luminosité, la netteté, la saturation et la nuance sur une certaine partie de l'écran. MagicZone est particulièrement approprié pour l'utilisation d'une image mobile.

MagicColor

Teinte : Cette fonction permet de régler la nuance de MagicZone.

Saturation : Cette fonction permet de régler la saturation de MagicZone.

Luminosité : Cette fonction permet de régler la luminosité de MagicZone.

Teinte

Saturation

Luminosité

Netteté

Netteté : Cette fonction sert à ajuster la disposition de la MagicZone.

Position H

Position H : Cette fonction sert à déplacer horizontalement la MagicZone.

Position V

Position V : Cette fonction sert à déplacer verticalement la MagicZone.

Taille H

Page 28

Nuance coul.

Contrôle Couleur

: Cette fonction sert à régler horizontalement la taille de la MagicZone.

Taille V : Cette fonction sert à régler verticalement la taille de la MagicZone.

Le ton de la couleur peut être modifiée et l'un des quatre modes peut être sélectionné – Froide , Normal, Chaude et Personnalisé< (Non disponible en modes MagicColor Full et Intelligent.)

Suivez ces étapes pour ajuster la commande de couleur R,V,B. (Non disponible en modes MagicColor Full et Intelligent.)

Sélectionnez une des trois valeurs gamma prédéfinies.

Taille V

Gamma


z Mode 1 : Affiche gamma normal z Mode 2 : Affiche gamma plus élevé (plus lumineux) z Mode 3 : Affiche gamma plus bas (plus sombre)

Menu Table des matières Lecture/Stop

Supprime le bruit tel que les bandes verticales. Le réglage de base peut déplacer l'image dans l'écran. Vous aurez

Régl. de base

peut-être à la replacer au milieu en utilisant le menu Horizontal Control (Contrôle Horizontal). (Disponible en mode analogique uniquement )

Supprime le bruit tel que les bandes horizontales. Si les parasites persistent même après le réglage fin,

Régl. précis

recommencez après avoir réglé la fréquence (vitesse de rafraîchissement). (Disponible en mode analogique uniquement )

Netteté

Suivez ces instructions pour modifier la clarté de l'image. (Non disponible en modes MagicColor Full et Intelligent.)

Page 29

Position H

Position V

OSD

Suivez les instructions suivantes pour changer la position de l’image sur le moniteur. (Disponible en mode analogique uniquement )

Menu Table des matières Lecture/Stop

8 langues sont disponibles

Langue

Remarque

: La langue choisie sera utilisée uniquement dans l’OSD. Elle n’a aucun effet sur les logiciels de l’ordinateur.

Position H

Position V

Transparence

Vous pouvez changer la Position H.ontale où le menu d'OSD apparaît sur votre moniteur.

Vous pouvez changer la Position V.icale où le menu d'OSD apparaît sur votre moniteur.

Changer l'opacité du fond de l'OSD.

TLe menu s'éteindra automatiquement si aucun réglage ne

Aff. heure

s'est fait pendant un certain temps. Vous pouvez fixer un certain laps de temps dont le menu attendra avant qu'il s'éteigne.

Page 30

Configuration

Menu Table des matières Lecture/Stop

Source auto

Réinitial. image

Réinitial. couleur

Information

Pour sélectionner automatiquement le signal d'entrée, sélectionnez

Source auto

Les paramètres de l'image sont remplacés par les valeurs usine définies par défaut.

Les parametres de couleurs sont remis avec les valeurs prédéfinies par défaut.

Page 31

Menu Table des matières

Information

Affiche une source vidéo, mode d'affichage dans l'OSD.

Page 32

Généralités | Installation | Mode OSD |

Calibration des couleurs

| Désinstaller | En cas de problème

Généralités

Qu'est-ce que MagicTune™ ?

Les performances du moniteur peuvent varier suivant votre carte vidéo, votre ordinateur, les conditions d'éclairage ou tout autre facteur environnemental. Si vous voulez que votre moniteur vous affiche la meilleure image possible, vous devez le régler selon vos préférences. Malheureusement, les commandes manuelles pour régler l'image se révèlent souvent insuffisantes.Un réglage correct nécessite un programme facile à utiliser qui suit un processus, étape par étape, afin d'obtenir la meilleure qualité d'image possible.

Dans la plupart des cas, même les réglages les plus simples, comme celui de la luminosité ou du contraste, nécessite une navigation sur plusieurs niveaux dans les menus affichés à l'écran par l'OSD. Ils ne sont pas toujours faciles à appréhender. De plus, il n'y a aucune aide pour vous aider à paramétrer correctement les commandes du moniteur. Les paramètres d'affichage de chaque utilisateur peuvent être enregistrés. Cela permet de pouvoir choisir facilement des caractéristiques d'affichage si plusieurs personnes utilisent le même moniteur ou si un même utilisateur a prédéfini plusieurs réglages basés sur un contenu ou des conditions d'éclairage différents.

Fonctionnalité de base

MagicTune™ est un utilitaire qui permet un réglage du moniteur et des couleurs en utilisant le protocole

DDC/CI(Interface de contrôle des données relatives à l'affichage). Tous les réglages de l'affichage sont

réalisés via le logiciel pour ne plus avoir à utiliser les menus de l'OSD. MagicTune gère Windows 98SE, Me, 2000, XP Home, et XP Professional.

MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux.

Mode OSD

Le mode OSD permet un réglage facile des paramètres du moniteur sans suivre les étapes prédéfinies. Vous pouvez accéder à chaque élément du menu pour un réglage facile.

Page 33

Généralités | Installation | Mode OSD |

Calibration des couleurs

| Désinstaller | En cas de problème

Installation

1. Insérez le CD-ROM d'installation dans le lecteur de CD-ROM.

2. Cliquez sur le fichier d'installation de MagicTune.

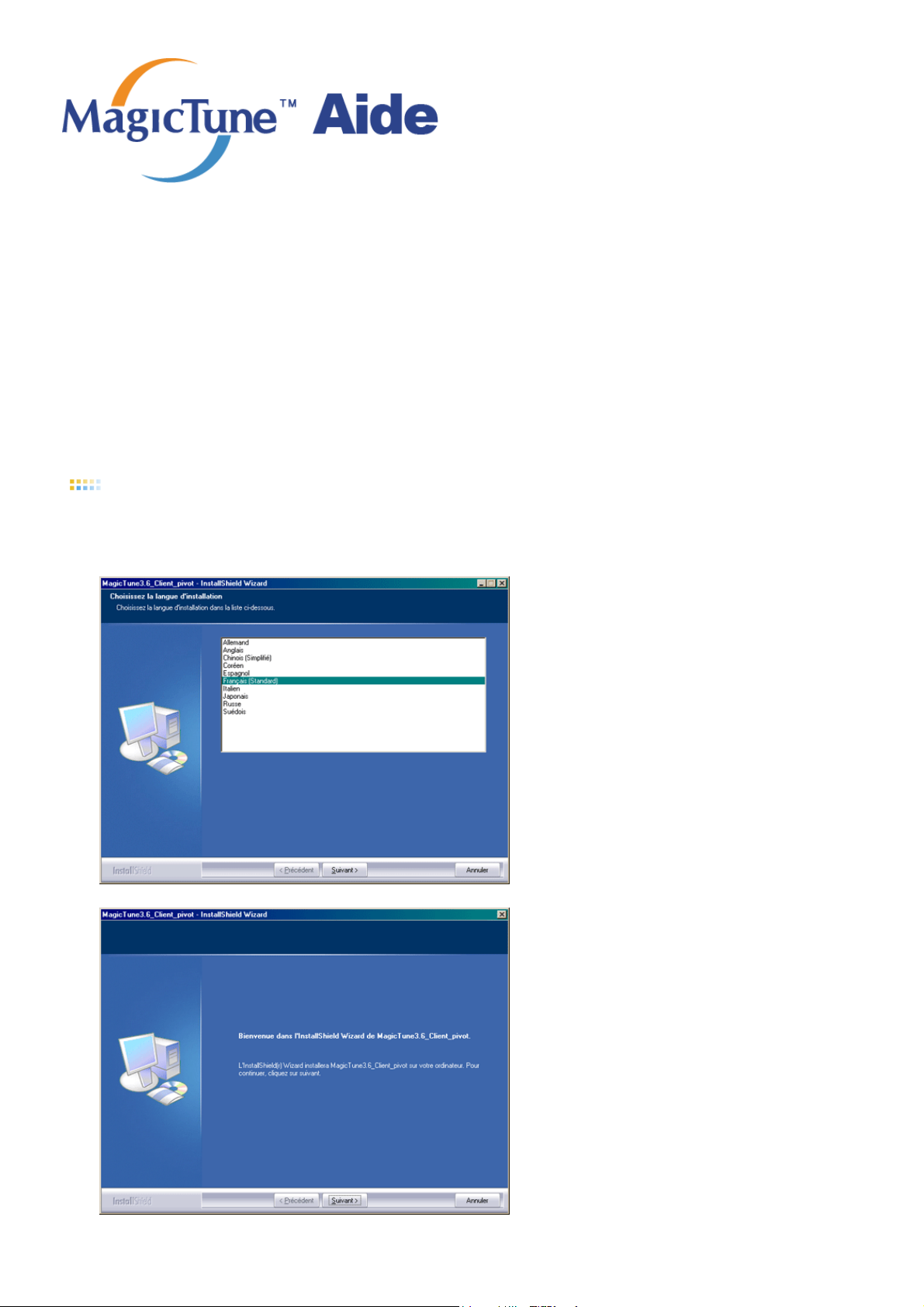

3. Sélectionnez la langue utilisée lors de l'installation puis cliquez sur"Suivant".

4. Lorsque la fenêtre InstallShield Wizard apparaît, cliquez sur "Suivant".

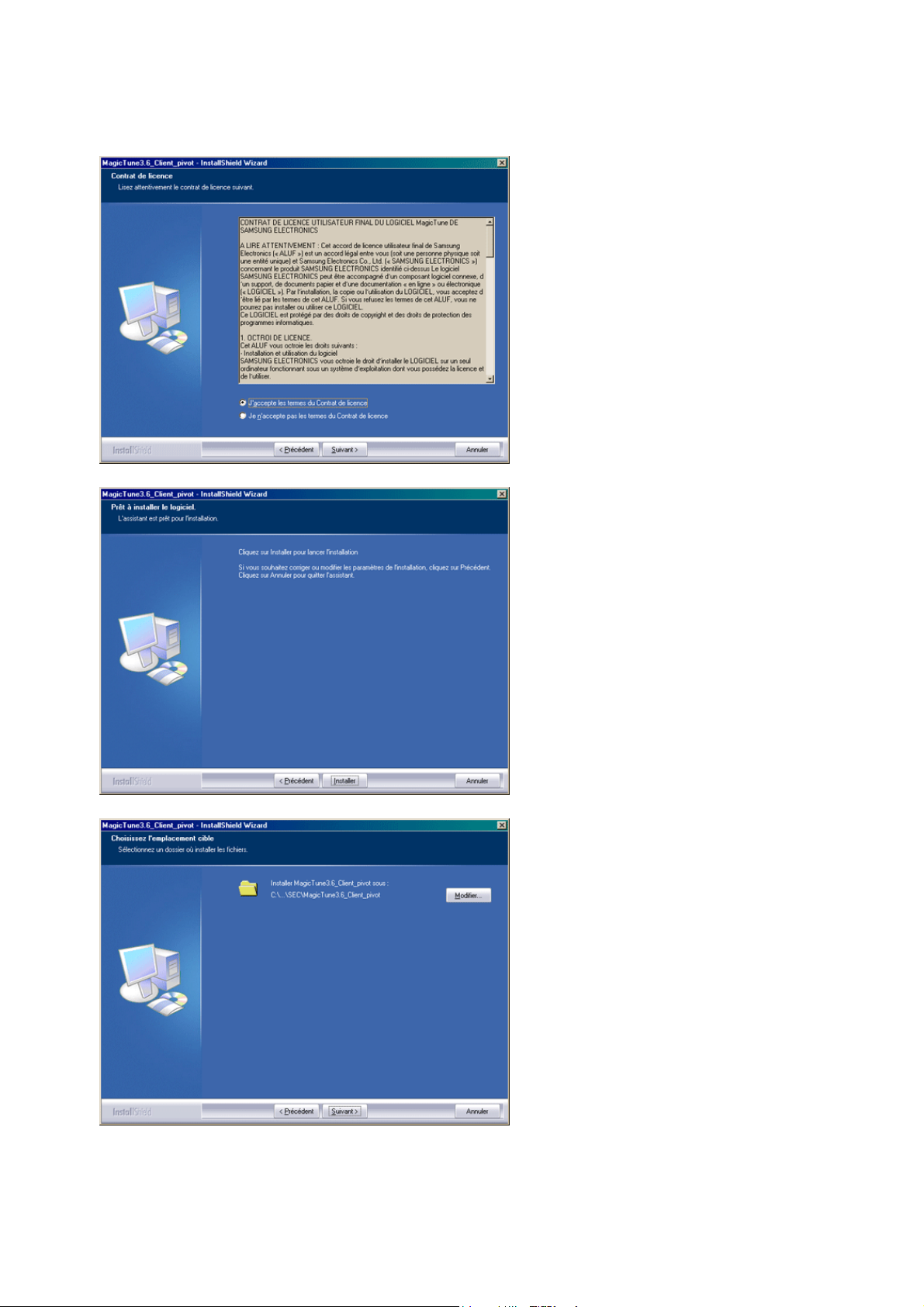

5. Cochez "J'accepte les termes du contrat de licence" pour accepter les termes d'utilisation.

Page 34

6. Sélectionnez un dossier dans lequel peut s'installer le programme MagicTune.

7. Cliquez sur "Installer".

8. La fenêtre "Etat de l'installation".

Page 35

9. Cliquez sur "Terminer".

10. Lorsque l'installation est terminée, l'icône exécutable de MagicTune apparaît sur votre bureau.

Double-cliquez sur cette icône pour lancer le programme.

L'icône de MagicTune peut ne pas être visible. Cela dépend des spécificités de votre système informatique ou de votre moniteur. Si cela vous arrive, appuyez sur la touché F5.

Problèmes d'installation

L'installation de MagicTune peut être affectée par différents facteurs tels que la carte vidéo, la carte mère ou l'environnement réseau. Référez-vous au chapitre pendant l'installation.

"En cas de problème" si vous avez rencontré des difficultés

Configuration recommandée

Systèmes d'exploitation

z Windows 98 SE z Windows Me z Windows 2000 z Windows XP Home Edition z Windows XP Professional

Matériel

Page 36

z 32Mo de mémoire ou supérieur z 25Mo de disque dur ou supérieur

* v

site webde MagicTune.

Page 37

Généralités | Installation | Mode OSD |

Calibration des couleurs

| Désinstaller | En cas de problème

MagicTune vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux.

Suivant les spécificités de chaque moniteur, il risque d'y avoir des différences entre les explications contenues dans le manuel et ce qu'affiche le mode OSD.

Lorsque Pivot fonctionne, une partie du programme de MagicTune peut ne pas fonctionner correctement.

z MagicRotation : MagicRotation fait pivoter automatiquement

l'écran de 0, 90 ou 180 degré lorsque vous pivotez l'écran.

Pour exécuter MagicRotation, suivez les instructions ci-dessous.

Installez les programmes Pivot et MagicTune 3.6 sur votre PC.

z Démarrez MagicTune 3.6 z Option → Préférences → Activez la case à cocher dans le menu Tray

(Plateau).

z Le mode MagicTune control est différent selon les modèles d'écran.

Mode OSD

Pour tous les moniteurs, le mode OSD facilite le réglage des paramètres. Lorsqu'ils sont sélectionnés, chaque onglet de la fenêtre de contrôle affiche une description générale des éléments de réglage du sous-menu. Lorsqu'ils sont sélectionnés, chaque onglet affiche une liste de menus. Pour un réglage rapide des paramètres du moniteur, le mode OSD vous permet un accès facile et agréable aux différents onglets et éléments de sous-menus.

Définition des boutons

Réinitialiser

Annuler

Applique tous les changements définis puis ferme MagicTune.

Restaure les valeurs par défaut du moniteur des paramètres présents dans la fenêtre active.

Permet de quitter MagicTune sans appliquer les changements définis. Si vous n'avez modifié aucun paramètre dans la fenêtre de contrôle et que vous cliquez sur "Annuler", cela n'aura aucune conséquence.

Page 38

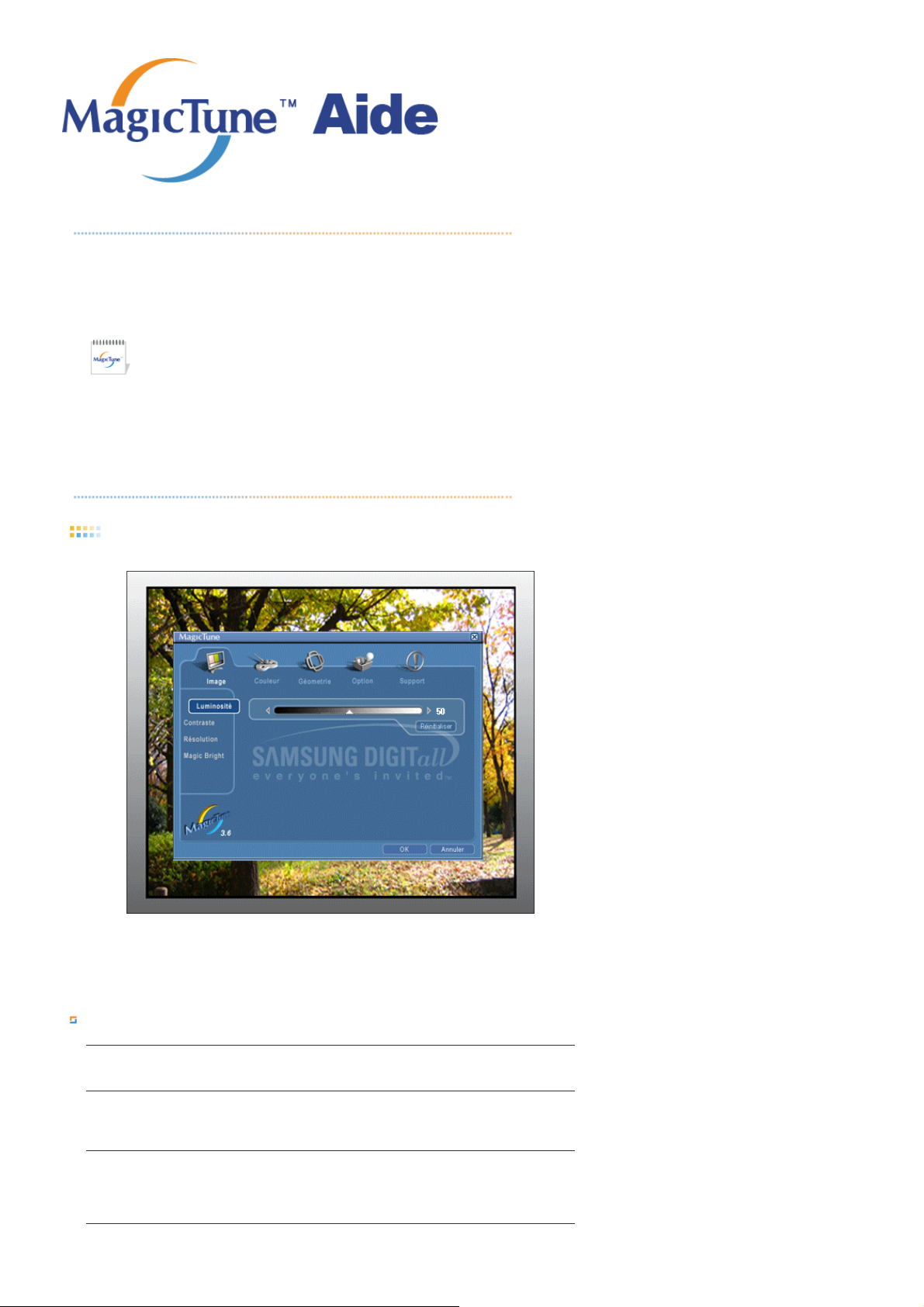

Définition de l'onglet Image

Permet à l'utilisateur de régler les paramètres de l'écran à sa convenance.

Brightness Contrast Resolution MagicBright

nmlkji nmlkj nmlkj nmlkj

Luminosité

Contraste

Résolution

MagicBright™

Éclairci ou assombri l'ensemble de l'écran. Les détails de l'image des zones les plus sombres peuvent disparaître si la luminosité n'est pas réglée comme il faut. Réglez la luminosité pour obtenir les meilleures conditions de visualisation possibles.

Règle la différence de luminosité entre les zones claires et les zones sombres de l'écran. Il détermine la netteté de l'image.

Liste toutes les résolutions que peut gérer ce programme.

1. Texte: Pour tout ce qui est documentation ou lors d'importants travaux dans des textes.

2. Internet: Pour tout ce qui est travail dans des images complexes comme des textes et des graphiques.

3. Jeu : Pour regarder des images animées comme celles d'un jeu.

4. Sport : Pour regarder des émissions, comme du sport.

5. Cinéma : Pour regarder des films venant du lecteur de DVD ou d'un CD Vidéo.

6. Personnalisé : Bien que rigoureusement choisies par nos ingénieurs, les valeurs préconfigurées peuvent ne pas vous convenir. Cela dépend de vos goûts. Si tel est le cas, réglez la Brightness (Luminosité) et le Contrast (Contraste) en utilisant le menu de l'OSD.

Le mode MagicBright control est différent selon les modèles d'écran. Certains écrans ne prennent en charge que quatre modes(Texte, Internet, Divertiss., Personn.)

Définition de l'onglet Couleurs

Règle la "chaleur" de l'arrière-plan du moniteur ou de la couleur de l'image.

Page 39

MagicColor and Gamma will be shown only in the monitor that supports these functions.

Teinte Color Control Calibrage MagicColor Gamma

nmlkji nmlkj

nmlkj

nmlkj nmlkj

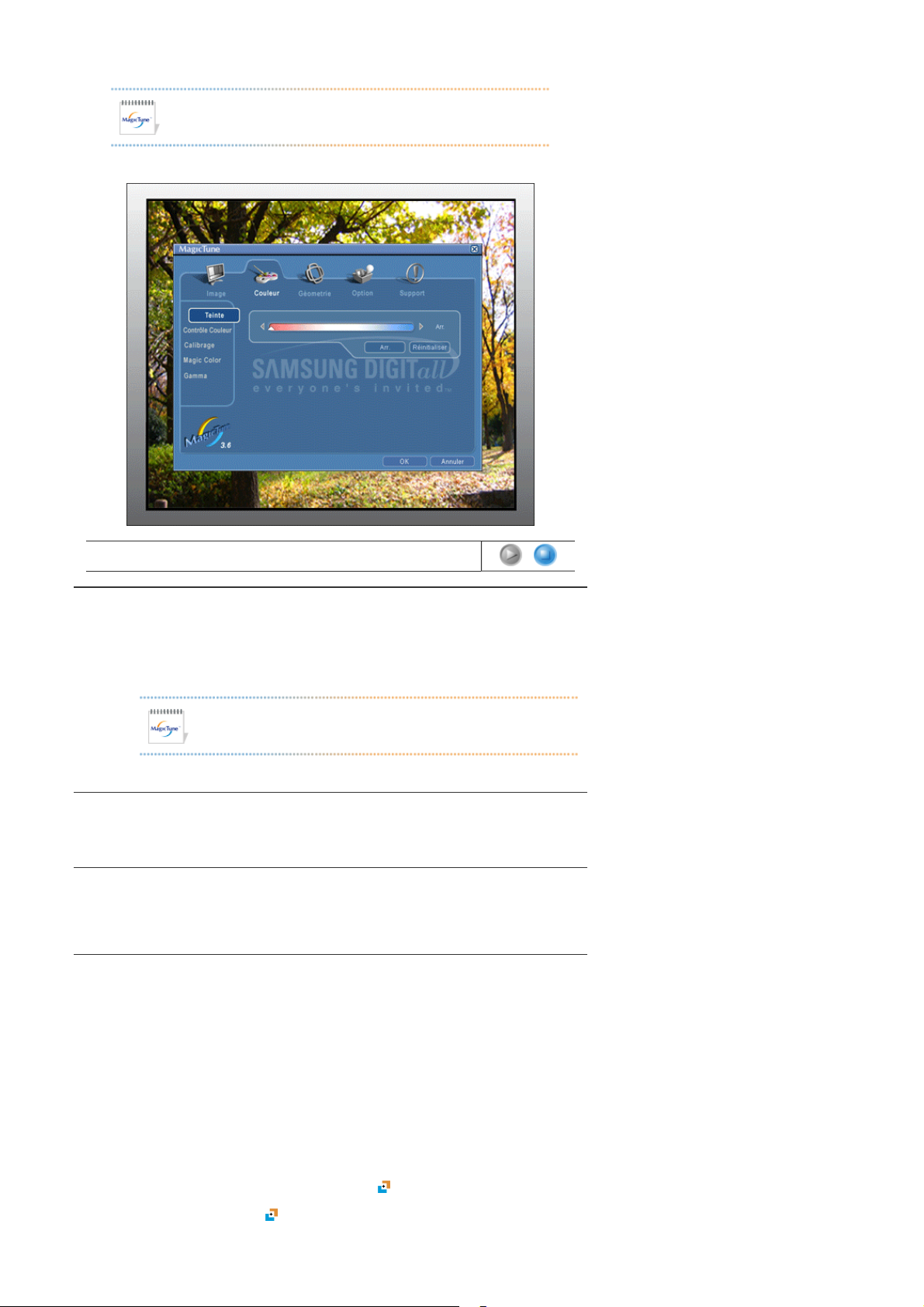

Le ton de la couleur peut être changé.

Chaude 2 - Chaude 1 - Froide 1 - Froide 2 - Froide 3 - Froide 4 - Froide 5 - Froide 6 - Froide 7

z Arr.

Teinte

Le mode Color Tone est différent selon les modèles d'écran. Certains écrans ne prennent en charge que quatre modes(Chaude, Normale, Froide, Personn.)

Contrôle couleurs

Règle les couleurs de l'image du moniteur. Vous pouvez modifier la couleur de votre moniteur suivant votre préférence.

z R- G - B

Il s'agit du processus selon lequel les couleurs de votre choix sont optimisées et enregistrées. Vous allez

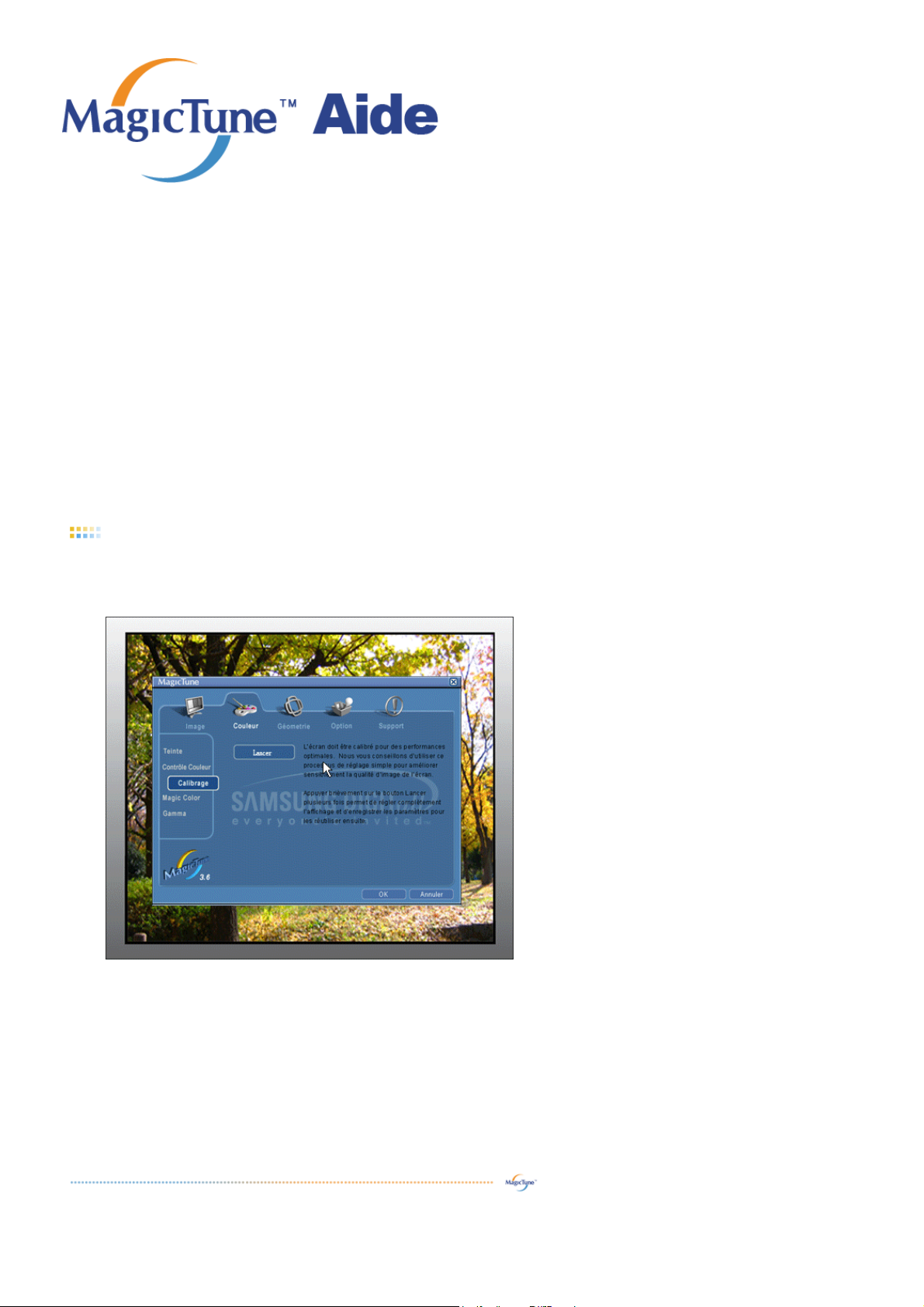

Calibrage

trouver MagicTune très utile si vous faites partie de ceux qui souhaite pouvoir voir leurs images avec tous leurs détails - y compris les images web et celles produites par un appareil photo ou un scanner numérique.

1. Arr. : Pour revenir au mode d’origine.

2. Démo : L’écran sans MagicColor apparaît à droite et celui avec MagicColor apparaît à gauche

3. Complet : Pour afficher encore plus clairement des couleurs naturelles vives.

4. Intelligent : Pour afficher non seulement des couleurs vices mais également une couleur de peau encore plus clairement.

5. MagicZone

{ MagicZone assure un affichage net et clair d'animations multimédia ou de photographies

en améliorant la luminosité, la netteté, la saturation et la nuance sur une certaine partie de l'écran. Il propose une interface simple d'utilisation qui met en évidence la partie en cours de lecture de votre programme multimédia en détectant et en mettant automatiquement en évidence la zone désirée en la faisant glisser.

{ Lorsque le curseur de la souris est activé( ) et qu'il est nécessaire de le désactiver pour

l'utiliser pour d'autres tâches, cliquez avec le bouton droit sur la souris ou placez le curseur activé ( )sur la barre de tâches et cliquez. Lorsqu'il est désactivé, l'icône à

l'écran change et redevient tel qu'avant l'activation.

Page 40

MagicColor

{

MagicZone est particulièrement approprié pour l'utilisation d'une image mobile.

{ Détection automatique (Auto Detect) : si vous lisez le film dans certains lecteurs,

MagicZone met automatiquement en surbrillance l'écran de lecture (cette fonction est prise en charge dans les lecteurs de Gom, Adrenalin, KCP, Window Media, Power DVD etc.). Certains autres lecteurs peuvent également être mis en surbrillance, mais ils peuvent rencontrer des problèmes.

{ Menu Tray (Plateau)

Teinte Règle la teinte de la couleur.

Saturation Règle la saturation de la couleur.

Luminosité Règle la luminosité.

Netteté

Zone désactivé

Règle la différence entre les zones les plus sombres et les plus claires de l'écran.

Désactive la zone capturée.

Réinitialiser Rétablit les paramètres par défaut définis par le vendeur.

z MagicTune disparaît si vous exécutez MagicZone. La fermeture de MagicZone

après avoir effectué les réglages affiche à nouveau MagicTune. (l'option System Tray (Plateau système) est désélectionnée) MagicTune disparaît si vous exécutez MagicZone. La fermeture de MagicZone après avoir effectué les réglages n'affiche plus MagicTune. (l'option System Tray (Plateau système) est sélectionnée)

z Le mode MagicColor est différent selon les modèles d'écran.

Le mode MagicZone s'affiche si l'écran prend en charge la fonction.

Pour régler la valeur de gamma.

Le mode Gamma est différent selon les modèles d'écran. Certains écrans ne prennent

Gamma

en charge que trois modes (Mode1, Mode2, Mode3)

z Mode 1 : Affiche gamma normal z Mode 2 : Affiche gamma plus élevé (plus lumineux) z Mode 3 : Affiche gamma plus bas (plus sombre)

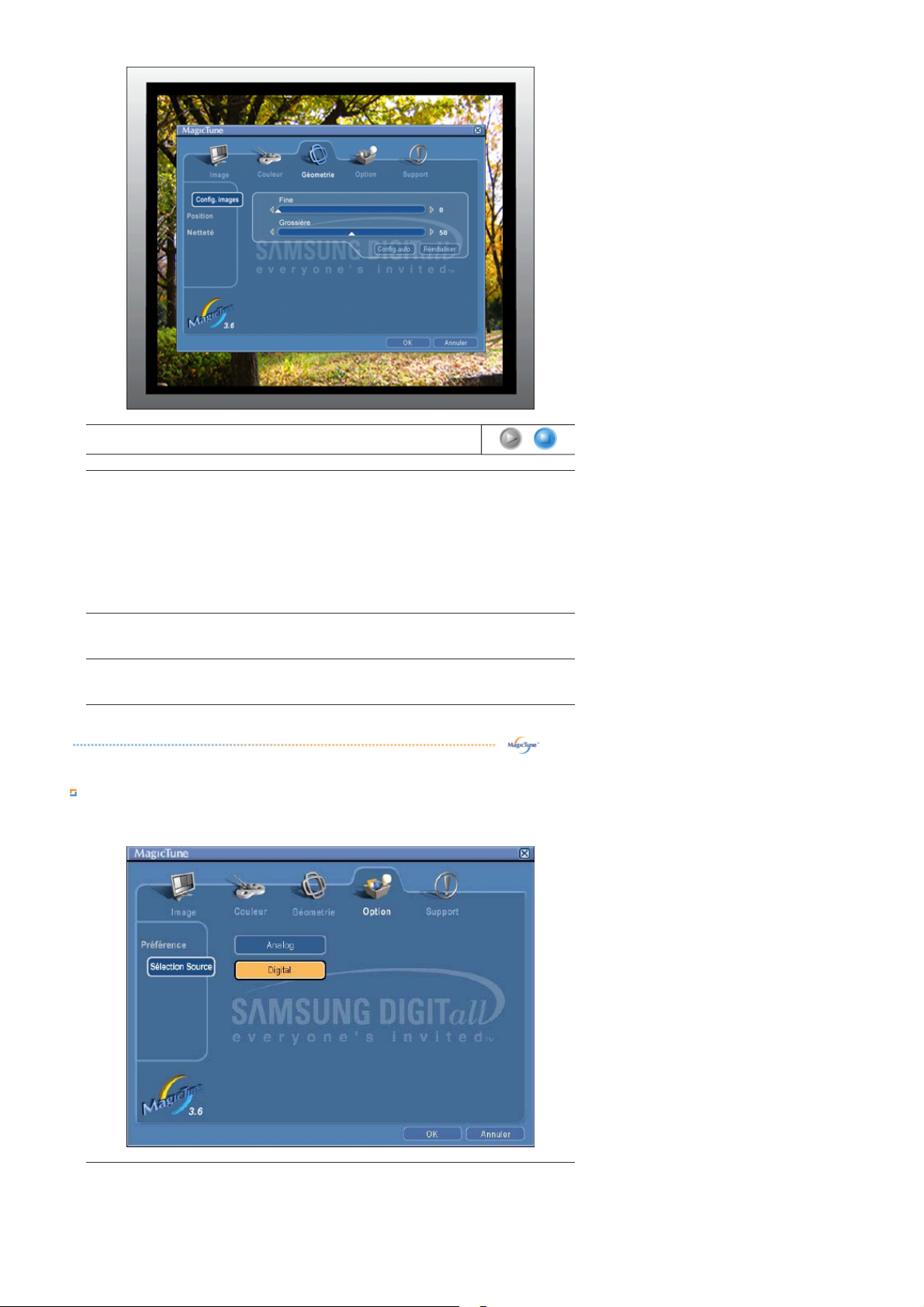

Définition de l'onglet Géometrie

Règle les valeurs de Configuration des images et Position.

Page 41

Configuration des images Position Netteté

nmlkji nmlkj

nmlkj

Fine : Supprime le bruit tel que les bandes horizontales. Si les parasites persistent même après le réglage fin, recommencez après avoir réglé la fréquence (vitesse de rafraîchissement).

Configuration des images

Grossière : Supprime le bruit tel que les bandes verticales. Le réglage de base peut déplacer l'image dans l'écran. Vous aurez peut-être à la replacer au milieu en utilisant le menu Horizontal Control (Contrôle Horizontal).

z Configuration automatique : Le réglage automatique permet au moniteur de

s'adapter de lui-même au signal vidéo entrant. Les valeurs Fine, Grossière et Position sont réglées automatiquement.

Position

Permet de régler la position horizontale et verticale de l'écran.

Netteté

Suivez ces instructions pour modifier la clarté de l'image.

Définition de l'onglet Option

Vous pouvez configurer MagicTune en utilisant les options suivantes.

Affiche la boîte de dialogue des préférences. Les préférences sélectionnées sont identifiables grâce au "V" dans la case à cocher. Pour sélectionner ou désélectionner une préférence, positionnez votre curseur sur la case à cocher et cliquez.

Page 42

z Activer menu plateau des tâches - Pour accéder aux menus de MagicTune, cliquez

sur l'icône [menu Barre des tâches].

Préférence

Les menus ne s'affichent pas si l'option [Activer menu plateau des tâches] est décochée dans les [Paramètres de base] de la boîte [Option].

z Sélectionner langue - La langue choisie n'affecte que l'OSD.

Sélection Source

z Analog z Digital

Définition de l'onglet Support

Affiche les Infos Moniteur ainsi que le numéro de version du programme et vous permet d'utiliser la fonction Aide.

Rendez vous sur le site web de MagicTune ou ouvrez les fichiers d'aide (Manuel de

Aide

l'utilisateur) si vous avez besoin d'aide lors de l'installation ou de l'utilisation de MagicTune. Le Manuel de l'utilisateur s'ouvre dans n'importe quelle fenêtre de navigation.

Vous pouvez utiliser le serveur pour contrôler l'écran Client.

ID gestion

(Le programme de serveur doit être installé pour utiliser ce programme en tant que client)

Nom d'utilisateur

ID utilisateur

IP serveur

Service

Adresse

Version

Afficher le numéro de version de MagicTune.

Affiche le nom d'utilisateur enregistré dans l'ordinateur.

Affiche l'ID d'utilisateur enregistré dans l'ordinateur.

Ecrivez l'IP de serveur.

Ecrivez le service.

Ecrivez l'emplacement.

Page 43

Généralités | Installation | Mode OSD |

Calibration des couleurs

1. Calibration des couleurs

Calibration

des couleurs

| Désinstaller | En cas de problème

“Réglage des couleurs” vous guide pour que permettre à votre moniteur d'afficher des couleurs optimales.

Procédez suivant ces cinq étapes pour obtenir un réglage optimal des couleurs pour votre moniteur.

1. Utilisez “Ascenseur de réglage de la Luminosité” pour faire correspondre la luminosité de la surface de contrôle avec la luminosité de la forme de l'arrière-plan.

2. Lorsque vous détectez une couleur spéciale dans la “surface de contrôle”, déplacez le curseur de contrôle dans la direction de la couleur en vous réferrant au “cercle des couleurs de référence”. => Lorsque vous avez terminé le réglage, vous ne devez plus détecter de couleur dans la surface de contrôle.

3. Lorsque vou s en avez terminé avec l'étape 1, cliquez sur le bouton “Suivant”.

4. Répétez les procèdures 1), 2) et 3) pour les étapes 2 à 5 restantes.

5. Vous pouvez facilement visualiser les effets des réglages en cliquant sur le bouton “Aperçu”!

2. Aperçu

Page 44

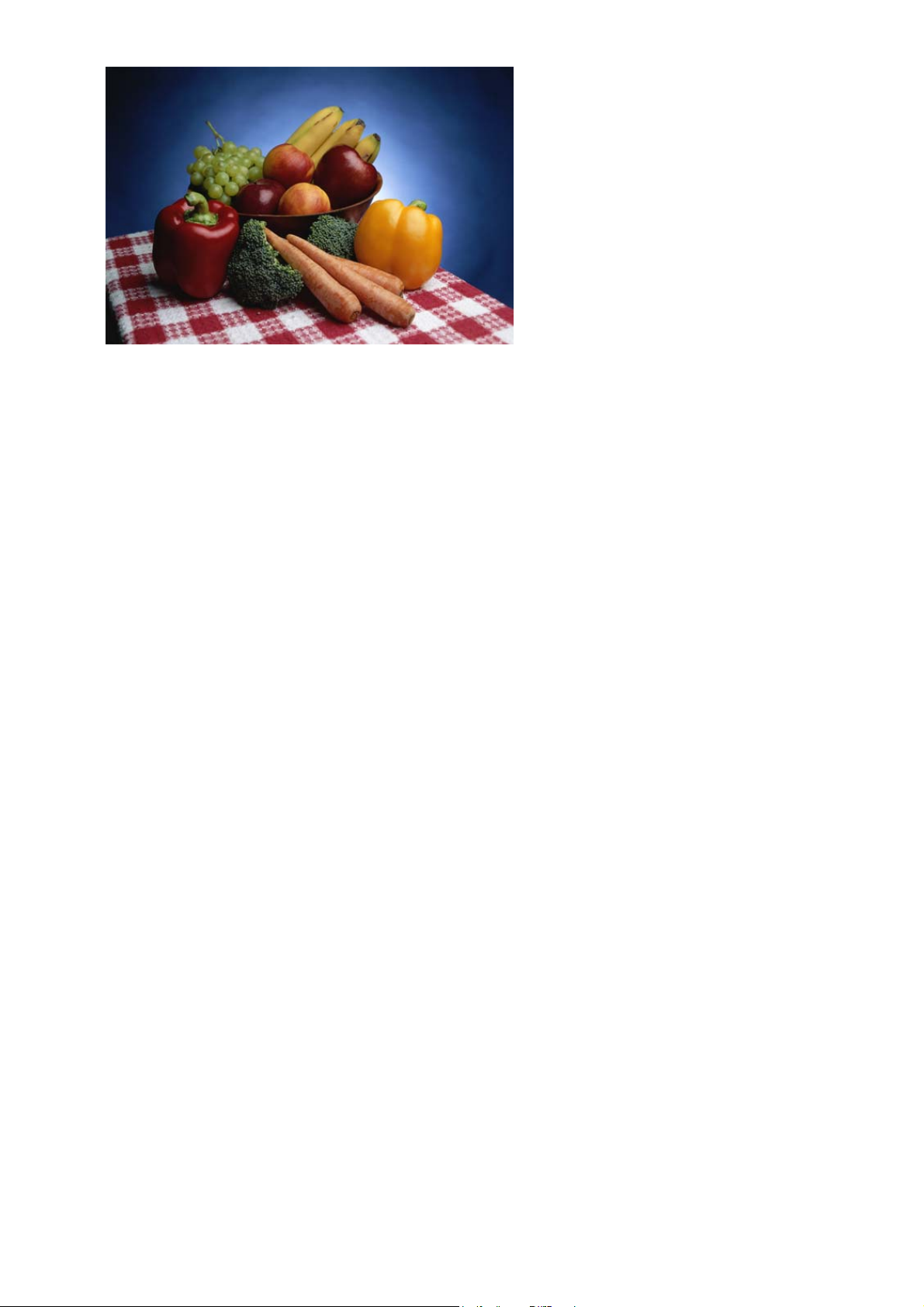

Appuyez sur le bouton “Aperçu” dans “Réglage de couleurs“ L'image ci-dessus va s'afficher.

1. Appuyez sur le bouton "Afficher calibration"pour voir les effets des réglages que vous venez de faire.

2. Appuyez sur le bouton "Afficher décalibration"pour voirl'image originale.

Page 45

Généralités | Installation | Mode OSD |

Calibration des couleurs

| Désinstaller | En cas de problème

Désinstaller

Le programme MagicTune ne peut être supprimé qu'en utilisant l'option "Ajout/Suppression de programmes" du Panneau de configuration de Windows.

Suivez les étapes suivantes pour désinstaller MagicTune.

1. Allez dans la [Barre des tâches] ' [Démarrer] ' [Paramètres] puis dans [Panneau de configuration]. Si le programme fonctionne avec Windows XP, allez dans le [Panneau de configuration] du menu [Démarrer].

2. Dans le Panneau de configuration, cliquez sur l'icône "Add or Remove Programs(Ajout/Suppression de programmes)".

3. Dans la fenêtre "Add or Remove Programs(Ajout/Suppression de programmes)", descendez jusqu'à "MagicTune". Cliquez dessus pour le mettre en surbrillance.

4. Cliquez sur le bouton "Change/Remove(Modifier/Supprimer)" pour supprimer le programme.

5. Cliquez sur "Yes(Oui)" pour lancer le processus de désinstallation.

6. Attendez que la boîte de dialogue "Uninstall Complete(Suppression terminée)" apparaisse.

Allez sur le questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.

site web de MagicTune pour trouver un support technique concernant MagicTune, une Foire aux

Page 46

Généralités | Installation | Mode OSD |

Calibration des couleurs

| Désinstaller | En cas de problème

En cas de problème

z MagicTune peut ne pas fonctionner si le moniteur a été remplacé ou si le pilote de la carte graphique

a été mis à jour alors que MagicTune fonctionnait. Si tel est le cas, redémarrez votre système.

Symptôme Liste à Vérifier Solutions

À vérifier si MagicTune ne fonctionne pas correctement.

MagicTune™ ne fonctionne pas correctement.

fonction MagicTune n'est disponible que pour les PC fonctionnant avec un système d'exploitation Windows supportant la fonction "Plug and Play".

Avez-vous changé de PC ou de carte graphique ?

* Si vous souhaitez vérifier que votre PC

supporte bien la fonction MagicTune, suivez les étapes suivantes (pour Windows XP) :

Panneau de configuration -> Performance et Maintenance -> Système -> Configuration -> Gestionnaire de périphériques -> Moniteurs -> Après avoir supprimer le moniteur "Plug and Play", trouvez "Ecran Plug and Play" en recherchant un nouveau matériel.

MagicTune is an additional software for the monitor. Some graphic cards may not support your monitor. When you have a problem with the graphic card, visit our website to check the compatible graphic card list provided.

http://www.samsung.com/monitor/magictune

Téléchargez le programme le plus récent. Le programme peut être téléchargé sur le site

http://www.samsung.com/monitor/magictune.

z Visitez notre site Web et téléchargez le logiciel d'installation de MagicTune MAC. z Allez sur le site web de MagicTune pour trouver un support technique concernant MagicTune, une

Foire aux questions (FAQ) (questions et réponses) ainsi que les mises à jour des logiciels.

Page 47

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problemes peuvent etre résolus par vous-meme. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Symptôme Liste à Vérifier Solutions

Pas d'image sur l'écran Je ne peux pas allumer le moniteur.

Est-ce que le câble électrique est connecté correctement?

Pouvez - vous observer

"Vérif. câble signal"

l'écran?

Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait.

Pouvez-vous voir

non optimal. Mode conseillé 1280 x 1024

sur l'écran?

60Hz"

sur

"Mode

Vérifiez la Connexion du cable électrique et la prise de courant.

(branché au moyen du câble D-sub)

Vérifiez que l'ordinateur est convenablement branché.

(branché au moyen du câble DVI)

Si le câble est correctement branché mais que vous avez toujours le meme message a l'écran, il est possible que le moniteur soit en mode “Analogique”. Utilisez la fonction de conversion de source située en façade du moniteur pour que le moniteur vérifie de nouveau le signal d'entrée.

Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage)

Note: Si l'écran de démarrage n'apparait pas, contactez un centre de service ou votre

vendeur..

Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence.

Ajustez la résolution maximale et la fréquence applicable au moniteur.

Si l'affichage est supérieur au SXGA ou à 75Hz, le message "

Mode conseillé 1280 x 1024 60Hz

Si l'affichage est supérieur à 85Hz, il fonctionne correctement mais le message "

Mode non optimal. Mode conseillé 1280

x 1024 60Hz

Mode non optimal.

" s'affiche pendant une minute

" 'affiche.

Page 48

puis disparaît. Veuillez définir les paramètres suivant le mode recommandé pendant cette minute (le message s'affiche de nouveau si le système est redémarré).

Je ne peux pas voir l'OSD

L'écran montre des couleurs étranges ou affiche seulement en noir et blanc.

Subitement, l'écran semble déséquilibré.

Il n'y a pas d'image à l' écran.

Avez-vous vérrouillé le menu OSD pour empêcher des changements?

Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane?

Avez - vous ajusté la résolution ou la fréquence pour le moniteur?

Est- ce que la carte video est placée correctement?

Avez-vous changé la carte vidéo ou le pilote?

Le moniteur est en mode de PowerSaver.

Appuyez sur une touche du clavier ou bougez la souris pour activer le moniteur et restaurer l'image.

Si le moniteur ne répond toujours pas, activez la conversion de source située en façade du moniteur ou bien essayez de bouger la souris ou d'appuyer sur une touche du clavier.

Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes.

Ajustez la Position et la Taille en se référent a l`OSD.

Redémarrer l'ordinateur.

Installez la carte vidéo en suivant le guide pour la carte vidéo.

Ajustez la Position et la Taille en se référent a l`OSD.

L'écran est hors de focalisation.

LED clignote mais il n'y a pas d'images sur l'écran.

Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran changent en changeant la carte vidéo.

Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play (Vesa DDC) moniteur trouvé".

Avez - vous ajusté la résolution ou la fréquence pour le moniteur?

L'écran peut etre non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant a l'OSD.

Avez - vous ajusté la résolution ou la fréquence du moniteur?

Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu?

Est-ce que les couleurs de Windows sont installées correctement?

Est-ce que la carte vidéo a été placée correctement?

Avez-vous installé le pilote du moniteur?

Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut etre supportée.

Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir l'Affichage).

Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir

l'Affichage

(La fréquence maximale par résolution peut être differente d'un produit à l'autre.)

Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'Affichage, à l'Installation.

Installez la carte vidéo en se référant au guide d`installation de la carte vidéo.

Installez le pilote du moniteur selon les

Instructions pour l'Installation du Pilote.

Installez le pilote du moniteur selon les

Instructions pour l'Installation du Pilote.

À vérifier si MagicTune ne fonctionne pas correctement.

fonction MagicTune n'est disponible que pour les PC fonctionnant avec un système d'exploitation

Si vous souhaitez vérifier que votre PC supporte bien la fonction MagicTune, suivez les étapes suivantes (pour Windows

Page 49

Windows supportant la fonction "Plug and Play".

XP) :

http://www.samsung.com/monitor/magictune

MagicTune™ ne fonctionne pas correctement.

Avez-vous changé de PC ou de carte graphique ?

Téléchargez le programme le plus récent. Le programme peut être téléchargé sur le site

http://www.samsung.com/monitor/magictune.

Visitez notre site Web et téléchargez le logiciel d'installation de MagicTune MAC.

Vérifiez les éléments suivants pour voir s'il y a des problemes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre. (Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 56Hz ou à 75Hz (Ne pas dépasser 75Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote d' Affichage qui se trouve sur le

Administration des Periphériques"

, et redémarrer l'ordinateur pour réinstaller le pilote de l

"Panneau de Contrôle, Système,

'adaptateur (video).

Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Question & Réponse

Question Réponse

Comment puis-je changer la fréquence?

La fréquence peut etre modifiée par reconfiguration de la carte vidéo.

Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details)

Comment puis-je ajuster la résolution? Windows ME/XP/2000: Modifiez la résolution dans

Panneau de Contrôle, Affichage, Installation.

* Contactez le fabricant de la carte vidéo pour plus de détails.

Comment puis-je installer la fonction Power Saving?

Windows ME/XP/2000: Installez la fonction dans le BIOSSETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur)

Page 50

Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD?

Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire.

Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

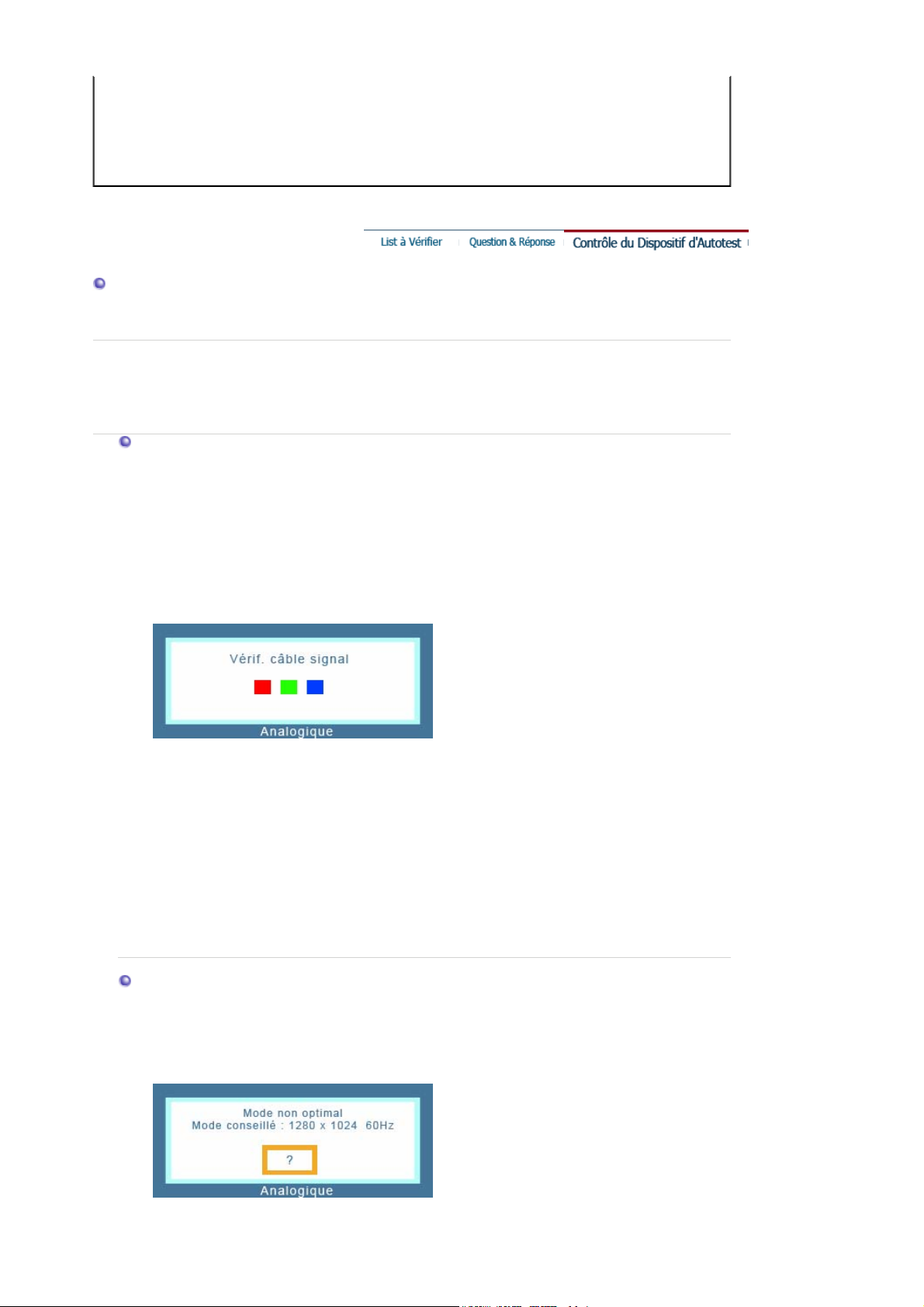

Contrôle du Dispositif d'Autotest

Contrôle du Dispositif d'Autotest | Messages d'Avertissements | Environment | Conseils utiles

Un dispositif d'Autotest est fourni pour que vous puissiez vous-meme controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

Contrôle du Dispositif d'Autotest

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur.

Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et du texte comme illustrés ci-dessous: Les trois boîtes a l'intérieur de la bordure rouge sont rouge, verte, et bleue.

L'absence de l'une des boites indique un probleme avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

Messages d'Avertissements

S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir meme si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

Si la fréquence de rafraîchissement verticale est réglée sur 85Hz ou plus, un message

Page 51

"Fréquence video trop élevée "apparaît en demi-teinte.Passez la fréquence de rafraîchissement verticale a 75Hz ou moins si ce message apparaît a l'écran.

Environment

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

Conseils utiles

Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y

a des problemes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message

x 1024 60Hz"

apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est

"Mode non optimal","Mode conseillé 1280

encore en marche.

{ S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur

est en état de marche.

{ Dans ce cas, contrôlez les problemes de l'ordinateur.

Page 52

Général

Nom du Modèle SyncMaster 730BF

Panneau LCD

Taille 17,0 inch en diagonal

Zone d'Affichage 337,92mm (H) x 270,336mm (V)

Pixel Pitch 0,264mm (H) x 0,264mm (V)

Type a-si TFT active matrix

Synchronisation

Horizontale 30 ~ 81 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16,2M

Résolution

Résolution optimale 1280 x 1024@60 Hz

Résolution maximale 1280 x 1024@75 Hz

Signal d'Entrée, terminé

RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG, 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif

Fréquence maximale

140 MHz (analogique / numérique)

Alimentation

AC 100 ~ 240 VAC(±10%) , 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-Sub ,détachable, 1,8m Câble DVI-D to DVI-D ,détachable, 2,0m

Consommation d'Électricité

Page 53

Moins de 34W (analogique / numérique)

Dimensions (LxPxH) / Poids

382,0 x 56,0 x 322,2 mm / 15,0 x 2,2 x 12,7 inch (Apres avoir replié le pied) 382,0 x 200,0 x 386,2 mm / 15,0 x 7,9 x 15,2 inch (Apres avoir installé le pied) / 3,6kg

VESA Interface de support

75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 10°C ~ 40°C(50°F ~ 104°F)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -20°C ~ 60°C(-4°F ~140°F)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut etre installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal des que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit etre connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

Mode

Indicateur

d'alimentation

Consommation

d'électricité

Fonctionnement

normal

Vert Vert, clignotant Noir

analogique /

numérique

Moins de 34W

Mode d'économie de

puissance

EPA/Energy 2000

analogique /

numérique

Moins de 1W

(Mode Off)

Eteindre le courant

électrique

Moins de 1W

(120Vac/220 Vac)

Ce moniteur est conforme aux normes EPA Energy STAR® et Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.

Étant en partenariat avec Energy STAR

, SAMSUNG affirme que ce

produit répond aux directives de Energy STAR

concernant l'économie

de l'énergie.

Modes Pré-établis d'Affichage

Page 54

Si le signal transféré à partir de l'ordinateur est le meme que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal differe, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran ainsi:

Mode d’affichage

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

Fréquence

Horizontale

(kHz)

Fréquence

Verticale (Hz)

Fréquence

(MHz)

Polarité de

Synchronisation

(H/V)

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la meme image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Page 55

Général

Nom du Modèle SyncMaster 930BF

Panneau LCD

Taille 19,0 inch en diagonal

Zone d'Affichage 376,32mm (H) x 301,056mm (V)

Pixel Pitch 0,294mm (H) x 0,294mm (V)

Type a-si TFT active matrix

Synchronisation

Horizontale 30 ~ 81 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16,7M

Résolution

Résolution optimale 1280 x 1024@60 Hz

Résolution maximale 1280 x 1024@75 Hz

Signal d'Entrée, terminé

RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG, 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif

Fréquence maximale

140 MHz (analogique / numérique)

Alimentation

AC 100 ~ 240 VAC(±10%) , 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-Sub ,détachable, 1,8m Câble DVI-D to DVI-D ,détachable, 2,0m

Consommation d'Électricité

Page 56

Moins de 38W (analogique / numérique)

Dimensions (LxPxH) / Poids

422,7 x 59,6 x 356,1 mm / 16,6 x 2,3 x 14,0 inch (Apres avoir replié le pied) 422,7 x 217,0 x 427,7 mm / 16,6 x 8,5 x 16,8 inch (Apres avoir installé le pied) / 5,1 kg

VESA Interface de support

75mm x 75mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 10°C ~ 40°C(50°F ~ 104°F)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -20°C ~ 60°C(-4°F ~140°F)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

PowerSaver

Mode

Indicateur

d'alimentation

Consommation

d'électricité

Fonctionnement

normal

Vert Vert, clignotant Noir

analogique /

numérique

Moins de 38W

Mode d'économie de

puissance

EPA/Energy 2000

analogique /

numérique

Moins de 1W

(Mode Off)

Eteindre le courant

électrique

Moins de 1W

(120Vac/220 Vac)

Ce moniteur est conforme aux normes EPA Energy STAR® et Energy2000 lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS.

Étant en partenariat avec Energy STAR

, SAMSUNG affirme que ce

produit répond aux directives de Energy STAR

concernant l'économie

de l'énergie.

Modes Pré-établis d'Affichage

Page 57

Mode d’affichage

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

MAC,1152 x870 68,681 75,062 100,000 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Fréquence

Horizontale

(kHz)

Fréquence

Verticale (Hz)

Fréquence

(MHz)

Polarité de

Synchronisation

(H/V)

VESA, 1152 x 864 67,500 75,000 108,00 +/+

VESA 1280 x 960 60,000 60,000 108,00 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Fréquence Horizontale

Fréquence Verticale

Page 58

Service

L'adresse et le numéro de téléphone de la société peuvent être modifiés sans préavis.

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. Samsung Customer Care 7037 Financial Drive Mississauga, Ontario L5N 6R3 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.ca/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [email protected]

ESPAÑA :

Page 59

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * EURO 0.12/Min

http://www.samsung.de/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

MÉXICO :

SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V. Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864 Fax: 01-55-5747-5202 / 01-800-849-1743 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MÉXICO. S.A. de C.V.

EXPORTADO POR: Samsung Electronics CO.,LTD.

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

Vía Lopez Portillo No. 6, Col. San Fco. Chilpan Tultitlán, Estado de México, C.P. 54940 Tel: 01-55-5747-5100 / 01-800-726-7864

416, Mae tan-3dong, Yeongtong - gu, Suwon City, Gyeonggi-do Korea

Page 60

PERU

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

2 - 1º Drt. 2795-140 LINDA-A-VELHA Tel. 214 148 114/100 Fax. 214 148 133/128 Free Line 800 220 120

http://www.samsung.pt/

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

http://www.samsung.com.ua/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

U.S.A :

Samsung Electronics America Service Division 400 Valley Road, Suite 201 Mount Arlington, NJ 07856 1-800-SAMSUNG (1-800-726-7864)

http://www.samsung.com/monitor/

Page 61

Terme

Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de meme couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit etre réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz

Par exemple :

Si le meme point lumineux s affiche 60 fois par seconde, il est considéré comme étant à 60 hertz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la meme que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent etre affichées sur l'écran.

Example: Si la résolution est de 1280x1280, cela signifie que l'écran est constitué de 1280

points horizontaux (resolution horizontale) et de 1024 lignes verticales(résolution verticale).

Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

{ Résolution: 1280 x 1024 { Fréquence verticale (taux de rafraîchissement): 60 Hz

2. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager.

3. Si vous n'etes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé

Page 62

sur le bouton de fermeture de la fenetre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).

4. Si vous visualisez un écran fixe pendant une longue période de temps, une image résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Autorité

Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des marques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "Energy STAR®" sont des marques commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec Energy STAR®, Samsung Electronics Co., Ltd.affirme que ce produit répond aux directives de Energy STAR® concernant l'économie de l'énergie. Tous les autres noms de produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.

Page 63

INFORMATIONS RELATIVES AU PRODUIT (Image sans fantôme

résiduel)

Certains moniteurs LCD ou certaines télévisions peuvent présenter des signes de fantômes résiduels lorsque vous passez d'une image à une autre, surtout lorsque la même image est restée affichée longtemps. Ce manuel vous décrit les conditions normales d'utilisation des produits LCD de sorte à éviter tout fantôme résiduel.

Qu'est-ce qu'un fantôme résiduel ?

Lors de l'utilisation normale d'un écran LCD, aucune rétention de pixels ne se produit. Cependant, lorsque la même image est affichée pendant longtemps, une légère différence électrique s'accumule entre les deux électrodes emprisonnant ainsi les cristaux liquides. Cela peut provoquer une accumulation de cristaux liquides dans certaines zones de l'affichage. Par conséquent, l'image précédente est maintenue même lors de l'affichage d'une nouvelle image vidéo. Tous les produits servant à l'affichage, y compris les affichages LCD, sont sujets à ce fantôme. Il ne s'agit pas d'un défaut au niveau du produit.

Pour éviter ce type d'inconvénient, veuillez suivre les suggestions suivantes :

Éteindre, utiliser un écran de veille ou le mode Économie d'énergie

Ex)

z Éteignez votre appareil s'il ne doit rien afficher.

- Éteignez votre appareil pendant 4 heures si vous venez de l'utiliser pendant 24 heures de suite.

- Éteignez votre appareil pendant 2 heures si vous venez de l'utiliser pendant 12 heures de suite.

z Si possible, utilisez un écran de veille.

- Sont recommandés les écrans de veille monocouleur ou affichant une image en mouvement.

z Réglez le moniteur en arrêt automatique en utilisant les paramètres PC des

propriétés de l'affichage.

Suggestions pour des applications particulières :

Ex) Aéroports, gares de transit, marchés financiers, banques et systèmes de contrôle Nous vous conseillons de paramètre le programme système de votre affichage comme suit :

Informations relatives à l'affichage avec le logo ou l'image représentant un

cle.

Ex) Cycle : Affiche des informations pendant 1 heure puis affiche un logo ou une image qui bouge pendant 1 minute.

Modifie périodiquement la couleur de l'information (utilise 2 couleurs

érentes).

dif

Ex) Alterne la couleur de l'information toutes les 30 minutes.

Évitez l'utilisation d'une association de caractères et de couleur d'arrière plan ayant une trop grande différence de luminance. Évitez les couleurs grises pouvant faciliter l'apparition de fantômes résiduels.

Évitez : les couleurs ayant de trop grandes différences de luminence (noir et

blanc, gris). Ex)

Page 64

z Évitez : les couleurs ayant de trop grandes différences de luminence (noir et

blanc, gris).

- Modifiez la couleur des caractères et de l'arrière-plan toutes les 30 minutes. Ex)

- Toutes les 30 minutes, les caractères sont modifiés en tournant. Ex)

La meilleure méthode pour protéger votre moniteur des fantômes résiduels est de paramétrer votre ordinateur ou votre système pour qu'il fonctionne en écran de veille.

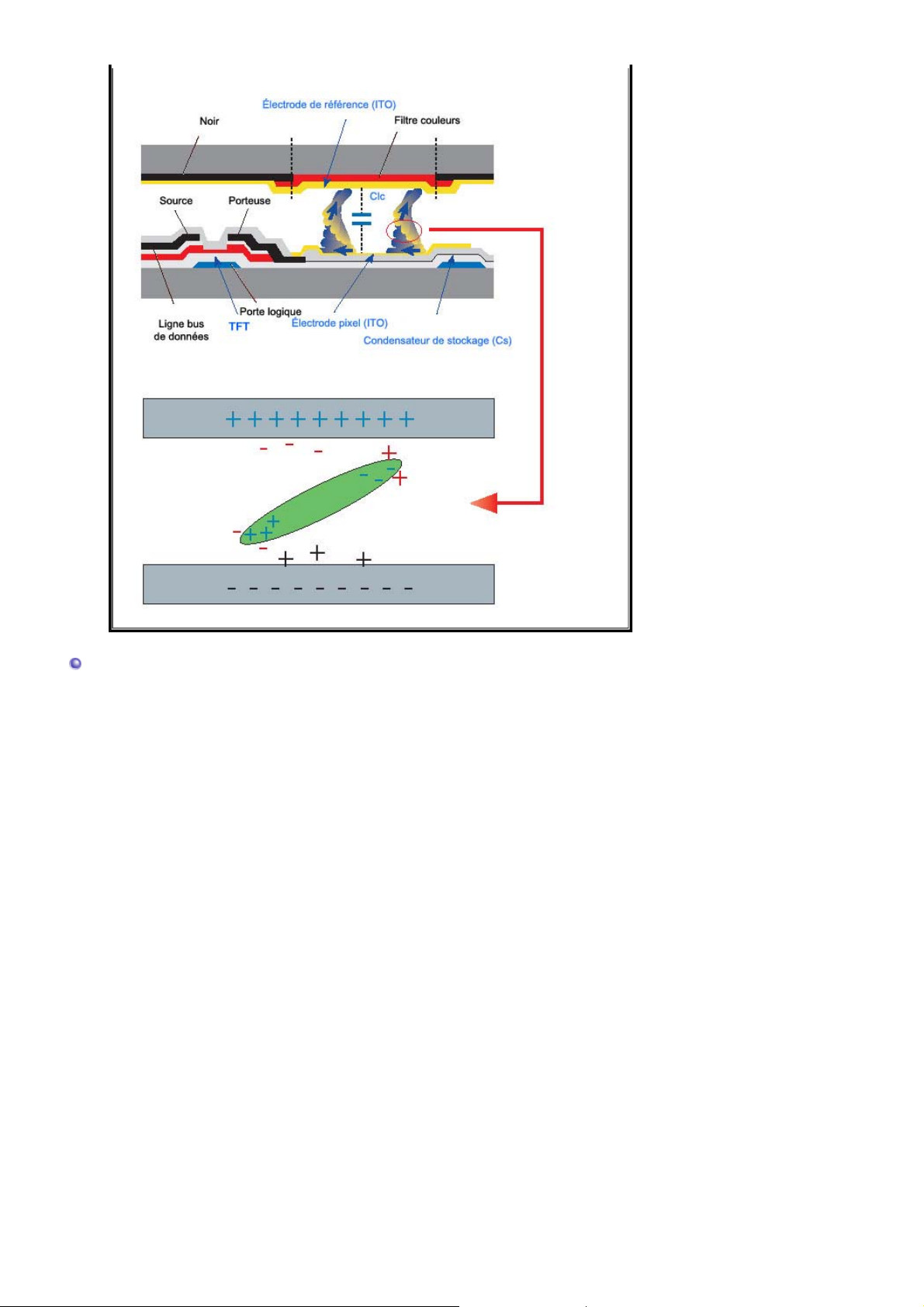

Les fantômes résiduels ne doivent pas apparaître si l'écran LCD fonctionne dans des conditions normales. Les conditions normales d'utilisation sont définies par un changement perpétuel des formes de la vidéo. Lorsque l'écran LCD a affiché pendant une longue période (+ de 12 heures) la même forme, il peut se former une légère différence de tension entre deux électrodes transformant les cristaux liquides (CL) en pixel. La différence de tension entre les électrodes augmente avec le temps, obligeant les cristaux liquides à se tasser. Lorsque cela se produit, l'image précédente peut être encore visible bien que la forme affichée ait été modifiée

Page 65

Notre moniteur LCD respecte la norme ISO13406-2 Classe II contre les pixels défaillants.

Page 66

Comment éliminer ce produit (déchets d’équipements électriques et électroniques)

- Europe uniquement

(Applicable dans les pays de l’Union Européen et aux autres pays européens disposant de systémes de collecte sélective)

Ce symbole sur le produit ou sa documentation indique qu’il ne doit pas être éliminé en fin de vie avec les autres déchets ménagers. L’élimination incontrôlée des déchets pouvant porter préjudice à l’environnement ou à la santé humaine, veuillez le séparer des autres types de déchets et le recycler de façon responsable. Vous favoriserez ainsi la réutilisation durable des ressources matérielles.

Les particuliers sont invités à contacter le distributeur leur ayant vendu le produit ou à se renseigner auprès de leur mairie pour savoir où et comment ils peuvent se débarrasser de ce produit afin qu’il soit recyclé en respectant l’environnement.

Les entreprises sont invitées à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit ne doit pas être éliminé avec les autres déchets commerciaux.
