SyncMaster 225UW
Instalace ovladače Instalace programu
Poznámk
y
Nedodržování pravidel označených tímto symbolem může mít za následek úraz nebo poškození
zaĮízení.
Zákaz
Nerozebírat! Odpojte napájecí kabel ze zásuvky.
Nedotýkat
se!
Tento symbol označuje informace, které je tĮeba v každém pĮípadĞ pĮečíst
a porozumĞt jim.
Nutnost uzemnĞní jako prevence zásahu elektrickým proudem
Napájení
Nepoužíváte-li monitor delší dobu, pĮepnĞte počítač do úsporného (spícího) režimu
(DPMS).
Používáte-li spoĮič obrazovky, aktivujte jej.
Vyobrazení zde uvedená mají jen referenční účel a nevztahují se na všechny pĮípady (nebo zemĞ).
Nepoužívejte poškozenou nebo uvolnĞnou zásuvku.
Hrozí riziko zásahu elektrickým proudem nebo požáru.
Nevytahujte zástrčku uchopením za kabel, ani se nedotýkejte zástrčky vlhkýma
rukama.
Hrozí riziko zásahu elektrickým proudem nebo požáru.
Používejte pouze ĮádnĞ uzemnĞnou zásuvku a zástrčku.
Nesprávné uzemnĞní může způsobit zásah elektrickým proudem nebo poškození
zaĮízení. (Pouze zaĮízení tĮídy l)
Kabel napájení zapojte tak, aby nedošlo k jeho uvolnĞní.
Špatné zapojení může způsobit požár.
Kabely pĮíliš neohýbejte, ani na nĞ nestavte tĞžké pĮedmĞty, které by mohly způsobit
poškození kabelů.
Hrozí riziko zásahu elektrickým proudem nebo požáru.
NepĮipojujte do jedné zásuvky pĮíliš mnoho produžovacích kabelů.
Může to způsobit požár.
Pokud je monitor zapnutý, navytahujte napájecí kabel ze zásuvky.
Odpojením může dojít k vytvoĮení rázového impulsu, který může poškodit monitor.
Nepoužívejte napájecí kabel, pokud jsou konektor nebo zástrčka zaprášeny.
Pokud jsou konektor nebo zástrčka zaprášeny, očistĞte je suchým hadĮíkem.
Používání napájecího kabelu se zaprášeným konektorem nebo zástrčkou může
způsobit elektrický šok nebo požár.
PĮi odpojení zaĮízení ze sítĞ je nutné vytáhnout vidlici ze síĴové zásuvky. SíĴová
vidlice musí být proto snadno pĮístupná.
Hrozí riziko zásahu elektrickým proudem nebo požáru.
í
Instalace
Vždy kontaktujte autorizované servisní stĮedisko, pokud monitor instalujete v místĞ s
vysokou prašností, vysokými nebo nízkými teplotami, vysokou vlhkostí, v místĞ, kde
se používají chemikálie, a na místech s nepĮetržitým provozem, napĮ. letištĞ, vlakové
nádraží atd.
Pokud tak neučin
Monitor umístĞte v prostĮedí s nízkou vlhkostí a minimem prachu.
V opačném pĮípadĞ by uvnitĮ monitoru mohlo dojít ke zkratu nebo požáru.
PĮi pĮemisĴování monitoru dejte pozor, aĴ jej neupustíte.
Můžete tím způsobit jeho poškození nebo se zranit.
Nainstalujte základnu monitoru do vitríny nebo na polici tak, aby z ní konec základny
nevyčníval.
Pád zaĮízení může vést k jeho poškození nebo způsobit poranĞní.
te, může to vést k vážnému poškození monitoru.
NeumisĴujte výrobek na nestabilní nebo malé plochy.
UmístĞte výrobek na rovnou, stabilní plochu, v opačném pĮípadĞ může dojít k jeho
pádu a zranĞní blízko se nacházejících osob, zejména dĞtí.
NepĮibližujte k výrobku hoĮlavé pĮedmĞty jako svíčky, insekticidy nebo cigarety.
NĞkdo, zvláštĞ dĞti, by o nĞj mohl zakopnout.
ABYSTE ZABRÁNILI VZNIKU POŽÁRU, NIKDY NEUMÍSijUJTE V BLÍZKOSTI
PRODUKTU SVÍČKY NEBO JINÉ ZDROJE OTEVĭENÉHO OHNĝ.
Jinak může dojít k požáru.
ZajistĞte dostatečnou vzdálenost napájecího kabelu od topných zaĮízení.
Roztavená izolace může být pĮíčinou úrazu elektrickým proudem nebo požáru.
Výrobek neumisĴujte na místa se špatnou ventilací, napĮ. na polici na knihy, do skĮínĞ
atd.
Zvýšení teploty uvnitĮ zaĮízení může způsobit požár.
Pokládejte monitor opatrnĞ.
PĮi neopatrném zacházení jej můžete poškodit nebo zničit.
Nepokládejte monitor na obrazovku.
Můžete poškodit povrch obrazovky.
Instalaci nástĞnné konzoly je tĮeba svĞĮit vyškolenému odborníkovi.
Instalace neškolenou osobou může mít za následek zranĞní.
Používejte vždy pouze montážní zaĮízení popsané v pĮiručce.
PĮi instalaci zaĮízení kvůli proudĞní vzduchu zajistĞte, aby bylo umístĞno alespoň 10
cm od zdi.
Špatné vĞtrání může způsobit zvýšení teploty uvnitĮ zaĮízení, což má za následek
zkrácení životnosti součástí a zhoršení výkonu.
Uchovejte plastový obal (sáček) mimo dosah dĞtí.
Plastový obal (sáček) může pĮi hĮe způsobit zadušení.
Čištění a použití
Čistíte-li skĮíň monitoru nebo obrazovku, používejte mírnĞ navlhčený mĞkký hadĮík.
y
Nerozprašujte čisticí prostĮedek pĮímo na monitor.
Mohou způsobit poškození, úraz elektrickým proudem nebo požár.
Používejte doporučený čisticí prostĮedek a mĞkký hadĮík
Zaprášené a špinavé konektory monitoru vyčistĞte suchým hadĮíkem.
Špinavý konektor může způsobit zásah elektrickým proudem nebo požár.
PĮed čištĞním výrobku jej odpojte od napájení.
V opačném pĮípadĞ může dojít k úrazu elektrickým proudem nebo požáru.
Další pokyn
VytáhnĞte zástrčku napájecího kabelu ze zásuvky a očistĞte výrobek mĞkkým
suchým hadĮíkem.
Nepoužívejte chemikálie jako vosk, benzen, alkohol, Įedidla, insekticidy,
osvĞžovače vzduchu, maziva nebo saponáty.
Jednou ročnĞ svĞĮte monitor servisnímu nebo zákaznickému stĮedisku k vyčištĞní
vnitĮku.
Udržujte vnitĮek monitoru v čistotĞ.
Prach, který se nahromadí v monitoru za dlouhou dobu používání, může způsobit
jeho chybnou funkci nebo požár.
Neodstraňujte kryt (nebo zadní část).
Hrozí riziko zásahu elektrickým proudem nebo požáru.
SvĞĮte opravu kvalifikovaným odborníkům.
Pokud monitor nepracuje normálnĞ, zejména pokud se z jeho nitra ozývají neobvyklé
zvuky nebo je cítit zápach, okamžitĞ jej odpojte ze zásuvky a
autorizovaného prodejce nebo servis
Hrozí riziko zásahu elektrickým proudem nebo požáru.
Výrobek neumisĴujte na místa vystavená účinkům oleje, kouĮe nebo vlhkosti;
neumisĴujte jej dovnitĮ vozidla.
Bu durum, adaptörün dođru çalýIJmamasýna, elektrik çarpmasýna veya yangýna
neden olabilir.
Nepoužívejte monitor zejména v blízkosti vody nebo venku, kde může být
vystaven působení deštĞ nebo snĞhu.
Pokud monitor spadne na zem nebo dojde k poškození jeho skĮínĞ, vypnĞte jej a
odpojte napájecí kabel. Potom zavolejte
V opačném pĮípadĞ může dojít k chybné funkci monitoru nebo k zásahu
elektrickým proudem či požáru.
Odpojte monitor ze zásuvky, pokud jej nebudete dlouhou dobu používat nebo je-li
venku bouĮka a blýská se.
V opačném pĮípadĞ hrozí riziko zásahu elektrickým proudem nebo požár.
.
servisní stĮedisko.
zavolejte
Nepokoušejte se pĮesouvat monitor taháním za napájecí nebo signální kabel.
Může to způsobit zásah elektrickým proudem, požár nebo úraz.
Nikdy nevkládejte do otvorů monitoru žádné kovové pĮedmĞty.
Může to způsobit zásah elektrickým proudem, požár nebo úraz.
Nezakrývejte vĞtrací otvory skĮínĞ monitoru.
Nedostatečné vĞtrání může způsobit poruchu monitoru nebo požár.
Nepokládejte na monitor žádné tĞžké pĮedmĞty.
Bu durum, adaptörün dođru çalýIJmamasýna, elektrik çarpmasýna veya yangýna
neden olabilir.
Pokud do zaĮízení vniknou cizí látky nebo voda, vypnĞte zaĮízení, vytáhnĞte
zástrčku z elektrické zásuvky a kontaktujte
servisní stĮedisko.
NeumísĴujte v blízké vzdálenosti od výrobku výbušné chemické spreje nebo hoĮlavé
látky.
j
Může to způsobit výbuch nebo požár.
Udržujte monitor mimo dosah jakýchkoli zdrojů magnetického pole.
V opačném pĮípadĞ může dojít k barevným a tvarovým deformacím obrazu.
Nevkládejte do ventilačních otvorů a zdíĮky pro sluchátka a A/V zaĮízení kovové ani
hoĮlavé pĮedmĞty (vrtáky, dráty, papíry, zápalky)
Můžete tím způsobit požár nebo úraz elektrickým proudem.
Pokud do zaĮízení vniknou cizí látky nebo voda, vypnĞte zaĮízení, vytáhnĞte
zástrčku z elektrické zásuvky a kontaktujte
Pokud je po dlouhou dobu zobrazen stále jeden obraz, mohou na obrazovce zůstat
eho zbytky nebo stíny.
PotĮebujete-li se na delší dobu vzdálit od zapnutého monitoru, nastavte jej proto
do režimu pro úsporu energie nebo nastavte spoĮič obrazovky na pohyblivý
obrázek.
servisní stĮedisko.
Nastavte rozlišení a frekvenci na hodnoty odpovídající modelu monitoru.
Nevhodné rozlišení může způsobit nedostatečnou kvalitu obrazu.
22 " (55 cm) - 1680 x 1050
PĮi použití sluchátek zvolte vhodnou úroveň hlasitosti.
PĮílišná hlasitost může způsobit poškození sluchu.
NepĮetržité sledování monitoru z pĮíliš malé vzdálenosti může způsobit poškození
zraku.
Po každé hodinĞ práce s monitorem si dopĮejte alespoň pĞtiminutovou pĮestávku,
abyste snížili namáhání očí.
Neinstalujte zaĮízení na nestabilní, nerovný povrch nebo na místo vystavené
vibracím.
Pád zaĮízení může vést k jeho poškození nebo způsobit poranĞní.
y
Použití zaĮízení v místech vystavených vibracím může vést k snížení životnosti
zaĮízení nebo k jeho vzplanutí.
Pokud monitor pĮemisĴujete, vypnĞte jej a odpojte napájecí kabel. PĮed pĮenášením
se ujistĞte, že jsou všechny kabely, včetnĞ anténního kabelu a kabelů propojujících
monitor s jinými zaĮízeními, odpojeny od monitoru.
Neodpojení kabelů může vést k jejich poškození, k požáru nebo zásahu
elektrickým proudem.
UmístĞte výrobek mimo dosah dĞtí, protože by ho mohly poškodit tím, že se na nĞj
budou zavĞšovat.
Výrobek může pĮi pádu způsobit zranĞní, nebo dokonce i smrt.
Pokud výrobek po delší dobu nepoužíváte, odpojte jej od elektrické sítĞ.
V opačném pĮípadĞ může dojít k zahĮívání způsobenému nahromadĞnými
nečistotami nebo poškozenou izolací, což může vést k úrazu elektrickým proudem
nebo požáru.
Na výrobek neumísĴujte oblíbené pĮedmĞty vašich dĞtí (nebo cokoli jiného, co by je
mohlo uvést v pokušení).
DĞti by se mohly pokusit na výrobek vyšplhat a pĮedmĞt získat.
V takovém pĮípadĞ by mohlo dojít k pádu výrobku a ke způsobení zranĞní nebo
smrti.
PĮi zvedání nebo pĮesouvání monitoru nezvedejte monitor za stojan, s monitorem
obráceným k zemi.
PĮi takové manipulaci může dojít k pádu monitoru a jeho poškození nebo ke
způsobení zranĞní.
Doporučená držení těla při používání monitoru
PĮi používání monitoru se snažte udržovat správné držení tĞla.
”
Záda musí být rovná.
”
Mezi obrazovkou monitoru a očima musí být vzdálenost pĮibližnĞ 45
– 50 cm. Na obrazovku se dívejte mírnĞ seshora a monitor umístĞte
pĮímo pĮed sebe.
”
Naklopte monitor nahoru o 10 – 20 stupňů. Nastavte výšku monitoru
tak, aby byla horní hrana monitoru mírnĞ pod úrovní očí.
”
Nastavte úhel monitoru tak, aby obrazovka neodrážela svĞtlo.
”
Udržujte paže v pravém úhlu k podpaží. Udržujte paže v rovinĞ s
hĮbetem ruky.
”
Úhel v lokti by mĞl svírat pravý úhel.
”
Úhel v koleni by mĞl být vĞtší než 90 stupňů. Nohy mĞly být položen
p
odlaze. Udržujte paže tak, aby byly pod úrovní srdce.
Správná likvidace tohoto produktu
(Zničení elektrického a elektronického zaĮízení) - Pouze Evropa
Tato značka zobrazená na produktu nebo v dokumentaci znamená, že by
nemĞl být používán s jinými domácími zaĮízeními po skončení svého
funkčního období. Aby se zabránilo možnému znečištĞní životního prostĮedí
nebo zranĞní človĞka díky nekontrolovanému zničení, oddĞlte je prosíme od
dalších typů odpadů a recyklujte je zodpovĞdnĞ k podpoĮe opĞtovného využití
hmotných zdrojů.
Členové domácnosti by mĞli kontaktovat jak prodejce, u nĞhož produkt
zakoupili, tak místní vládní kanceláĮ, ohlednĞ podrobností, kde a jak můžete
tento výrobek bezpečnĞ vzhledem k životnímu prostĮedí recyklovat.
Obchodníci by mĞli kontaktovat své dodavatele a zkontrolovat všechny
podmínky koupĞ. Tento výrobek by se nemĞl míchat s jinými komerčními
produkty, určenými k likvidaci.
na
INFORMACE O PRODUKTU (S prevencí retence obrazu)
j
j
Vyp
í
)
pohy
y)
U LCD monitorů a televizorů může dojít k retenci obrazu. To je jev, ke kterému dochází při změně
jednoho obrazu v druhý a zvláště byl-li předchozí obraz statický a byl zobrazován po dlouhou
dobu.
Záruka
Záruka nepokrývá poškození způsobené nehybným obrazem.
Záruka se nevztahuje na vypálení obrazu.
Co je to retence obrazu?
Při běžném provozu LCD panelu k retenci obrazových bodů (pixelů) nedochází. Pokud
e však po dlouhou dobu zobrazen stejný obraz, mezi dvěma elektrodami tekutého
krystalu se nahromadí mírný rozdíl nábojů.To může mít za následek změnu parametrů
tekutých krystalů v určitých částech displeje. Tím se i po změně obrazu v nový na
displeji uchová („vypálí“) starší obraz a zobrazuje se.U všech displejů včetně displejů
založených na technologii LCD dochází k retenci obrazu. Tento jev není způsoben
ejich vadou.
Chcete-li chránit svou LCD obrazovku před retencí obrazu, následujte níže uvedené
pokyny.
nání, spořič obrazovky, úsporný režim (Power Save
Příklad)
”
Zobrazuje-li displej statický obrazec, vypínejte jej.
- Vypínejte monitor na 4 hodiny po každých 20 hodinách použití.
- Vypínejte monitor na 2 hodiny po každých 12 hodinách použití.
” Je-li to možné, používejte spořič obrazovky.
- Doporučuje se používat spořič obrazovky s jednou barvou nebo s
pohyblivým obrazem.
”
Nastavte monitor na vypnutí (Vypnout monitor) pomocí možností nastavení
schémat napájení PC v dialogovém okně vlastnosti zobrazení.
Pokyny pro specifické aplikace
Příklad) Letiště, přepravní stanice, burzy cenných papírů, banky a řídicí
systémy.
Doporučujeme nastavit zobrazení vašeho programového systému (aplikace)
podle následujících pokynů:
Střídejte v cyklu zobrazení informací se zobrazením loga nebo
blivého obrázku.
Příklad) Cyklus: 1 hodina zobrazování informací následovaná 1 minutou
zobrazování loga nebo pohyblivého obrázku.
Měňte periodicky barvy zobrazování informací (používejte dvě různé
.
barv
Příklad) Měňte 2 barvy informací každých 30 minut.
Vyhněte se používání kombinace znaků a pozadí s velkým rozdílem jasu.
Vyhněte se používání šedých barev, které usnadňují vznik retence obrazu.
”
Vyhněte se: Použití barev s velkým rozdílem jasu (černá & bílá, šedá)
Příklad)
” Doporučené nastavení: Světlé barvy s malým rozdílem jasu
- Měňte každých 30 minut barvu znaků a pozadí.
Příklad)
počí
- Každých 30 minut střídejte zobrazování znaků a pohyblivého obrazu.
Příklad)
Nejlepším způsobem ochrany monitoru před retencí obrazu je nastavení počítače
nebo systému tak, aby uváděl do provozu program spořiče obrazovky, pokud
není
Retence obrazu se nemůže objevit, je-li LCD panel provozován v normálních
podmínkách.
Normálními podmínkami se rozumí nepřetržité změny obrazu. Zobrazuje-li LCD panel
po dlouhou dobu (více než 12 hodin) jeden statický obrazec, může se mezi elektrodami
tvořícími tekutý krystal (LC) obrazového bodu (pixelu) objevit mírný rozdíl
napětí.Napěťový rozdíl mezi elektrodami časem vzrůstá a to přinutí tekutý krystal ke
změně.Pokud k tomu dojde, může být i po změně obrazu předchozí obraz vidět.
Aby k tomuto jevu nedocházelo, je třeba nahromaděný rozdíl napětí snížit.
tač či systém používán.
LCD monitor vyhovuje normě ISO13406-2 (Pixel Fault Class II).
Obsah balen
í
í
Přesvědčte se, zda jsou k monitoru přiloženy níže uvedené součásti.
Chcete-li zakoupit volitelné doplňky,
Obsah balen
Bez podstavce
Se základním podstavcem
Pokud nějaká součást chybí,
Monitor
kontaktujte svého prodejce.
obraťte se na nejbližšího prodejce.
Monitor & jednoduchý podstavec
Příručka
Průvodce rychlým nastavením
V
Kabel
Napájecí kabel Kabel RGB-IN USB kabel
K zakoupení samostatně
Kabel S-Video
Jiné
Záruční list
Registrační karta
(Není k dispozici ve všech
zemích.)
CD s příručkou uživatele,
ovladačem monitoru a se
softwarem Natural Color a
MagicTune™ software CD
Hadřík na čištění
Je použito pouze u černých a vysoce lesklých modelů.
áš monitor
Pohled zepředu
Tlačítko MENU
[]
Tlačítko NASTAVIT
[]
MagicBright™ []
Tlačítko hlasitosti
[]
Tlačítko Zadat [ ] /
Tlačítko SOURCE
Tlačítko AUTO Slouží k automatickému nastavení přímého přístupu.
Tlačítko napájení [ ] Tento vypínač se používá pro zapnutí a vypnutí monitoru.
Kontrolka napájení Tato funkce vám umožní zjistit celkový stav napájení systému. Více
Slouží k otevření nabídky na obrazovce. Slouží také k zavření nabídky na
obrazovce a návratu do předchozí nabídky.
Tato tlačítka slouží k výběru a nastavení položek menu.
MagicBright™ je nová funkce poskytující optimální prostředí pro
zobrazení, závisející na obsahu sledovaného obrazu. V současnosti jsou
k dispozici 6 různé režimy: Custom, Text, Internet, Game, Sports a Movie.
Každý režim má vlastní přednastavenou úroveň jasu. Jedno ze 6
nastavení můžete snadno zvolit pomocí tlačítka 'MagicBright™'.
1) Custom
Přestože základní přednastavené hodnoty byly pečlivě vybrány našimi
odborníky, nemusí přesně vyhovovat vašim individuálním potřebám. V
tomto případě nastavte jas a kontrast pomocí OSD menu.
2) Text
Pro zobrazení dokumentů nebo obrázků obsahujících hodně textu.
3) Internet
Pro smíšené obrázky obsahující text i grafiku.
4) Game
Pro sledování filmů, například her.
5) Sports
Pro sledování filmů a záběrů, jako je např. Sports.
6) Movie
Pro sledování filmů například z DVD nebo VCD.
>> Klepnutím sem zobrazíte animaci.
Pokud není zobrazena nabídka na obrazovce, upravte hlasitost pomocí
tlačítka.
>> Klepnutím sem zobrazíte animaci.
Aktivuje zvýrazněnou položku nabídky. /
Pomocí tlačítka ' ' lze vybrat video signál bez nutnosti aktivovat
nabídku OSD (On-Screen Display). (Pokud stisknete tlačítko Zdroj,
abyste změnili režim vstupu, objeví se v levé horní části obrazovky
zpráva oznamující aktuální režim – vstupní signál Analog, Digital.)
Vyberete-li digitální režim (Digital), musíte monitor propojit s grafickou
kartou pomocí digitálního portu DVI a kabelu DVI.
>> Klepnutím sem zobrazíte animaci.
>> Klepnutím sem zobrazíte animaci.
PowerSaver.
j
Rreproduktor
informací naleznete v části
Zvuk uslyšíte po připojení zvukové karty v počítači k monitoru.
V části PowerSaver této příručky naleznete další informace o funkcích pro úsporu
energie. Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez dozoru, vypněte
ej.
Pohled zezadu
Zadní strana různých výrobků se může lišit.
POWER
” POWER
: Připojte kabel napájení do konektoru POWER na zadní
straně monitoru.
DVI IN
” DVI IN
: Připojte kabel DVI do
na zadní straně monitoru
DVI IN
RGB-IN /
RGB-IN
: Připojte konektor RGB na zadní straně monitoru k
počítači.
: PropojtePropojte monitoru a USB počítače pomocí
kabelu USB. monitoru a USB počítače pomocí kabelu USB.
Kensington Lock
” Zámek Kensington je zařízení používané pro fyzické
připevnění systému při jeho použití na veřejných místech.
(Zařízení pro uzamknutí musí být zakoupeno zvlášť . )
Informace o používání zámku získáte u prodejce.
/ MIC/
: Výstupní konektor sluchátek.
MIC
: Ke konektoru MIC připojte mikrofon.
: Propojte monitoru a zařízení USB
pomocí kabelu USB.
V části Připojení monitoru naleznete další informace o propojení kabelů.
Připojovací kabel
y
Připojení k počítači
Připojte kabel napájení do konektoru POWER na zadní straně monitoru.
Druhý konec napájecího kabelu zasuňte do nejbližší elektrické zásuvky.
Použijte připojení vhodné pro váš počítač.
Použití digitálního RGB-IN( analogové ) konektoru na grafickém adaptéru.
- Zapojte kabel signálu do 15kolíkového portu RGB-IN na zadní straně monitoru.
[ RGB-IN ]
[ DVI-IN ]
monitoru bez připojení k PC.
Připojení USB
Zapněte monitor a počítač.Připojíte-li kabel ke konektoru monitoru a kabel ke
konektoru daného PC, automaticky se spustí instalační program mikrofonu a videokamery.
Zařízení USB, jako myš, klávesnici, paměťovou kartu Memory Stick nebo externí pevný disk můžete
používat tak, že je připojíte k
Použití digitálního DVI konektoru na grafickém adaptéru.
- Připojte kabel DVI do portu DVI-IN na zadní straně monitoru.
Připojení k počítači Macintosh.
- Monitor lze připojit k počítači Macintosh pomocí propojovacího kabelu RGB-IN.
Pokud jsou monitor a počítač propojeny, můžete je zapnout a používat.
Propojte
USB port (port USB) monitoru podporuje vysokorychlostní
certifikovaný USB 2.0.
Vysoká rychlost Plná rychlost Nízká rychlost
Rychlost 480 Mbps 12 Mbps 1.5 Mbps
monitoru a port USB počítače pomocí kabelu USB.
Pokud chcete používat
musíte jej propojit kabelem k počítači.
Pro propojení monitoru a portu USB počítače použijte pouze kabel USB dodaný
spolu s monitorem.
Propojte monitoru a zařízení USB pomocí kabelu USB.
Postupy používání jsou stejné jako u externích zařízení připojených k počítači.
” Můžete připojit a používat klávesnici a myš.
” Můžete přehrávat soubory ze zařízení pro přehrávání souborů médií.
(Příklady zařízení pro přehrávání souborů médií: MP3, digitální fotoaparát atd.)
” (Příklady zařízení pro ukládání souborů: externí paměť, paměťová karta, čtečka paměťových karet,
MP3 přehrávač s pevným diskem atd.)
” Můžete také používat další zařízení USB, která lze připojit k počítači.
”
V průběhu instalace neodpojujte USB kabel.
Program by se nemusel plně nainstalovat a nemusel by pracovat správně.
”
Při připojování zařízení k na monitoru použijte kabel, který je k zařízení
příslušný.
(Kabel a externí zařízení můžete zakoupit v servisních centrech pro příslušný
produkt.)
”
Společnost není odpovědná za škody na externím zařízení způsobené použitím
nesprávného kabelu.
”
Některé výrobky nejsou v souladu se standardem USB a mohou způsobit
nesprávnou funkci zařízení.
)
”
Pokud zařízení nefunguje správně, i když je připojeno k počítači, obraťte se na
servisní středisko zařízení/počítače.
Používání stojanu
Tento monitor podporuje různé typy podstavců standardu VESA. Chcete-li nainstalovat
podstavec VESA, je třeba sklopit nebo demontovat aktuálně používaný podstavec.
Úhel sklopení
Monitor lze sklopit v rozsahu 0 až 23 stupňů.
Montáž držáku (podstavce
Monitor lze připevnit pomocí montážní podložky typu VESA o rozměrech 100 mm x 100
mm
Monitor
Montáž držáku (volitelné)
1. Vypněte monitor a odpojte jeho napájecí kabel.
2. Položte LCD monitor obrazovkou dolů na rovný povrch s ochrannou poduškou.
3. Uvolněte a vyšroubujte dva šrouby a potom sejměte podstavec z LCD monitoru.
4. Chránič srovnejte s otvory v zadní části krytu televizoru a připevněte ho čtyřmi šrouby
dodanými s ramenem, nástěnnou konzolí nebo jiným montážním zařízením.
” Nepoužívejte šrouby delší než je standardní délka, mohlo by dojít k poškození vnitřní části
monitoru.
”
Při montážích na stěnu, které neodpovídají specifikaci šroubů standardu VESA, se může
délka šroubů lišit v závislosti na jejich specifikaci.
” Nepoužívejte šrouby, které neodpovídají specifikaci šroubů standardu VESA.
Šrouby neutahujte příliš pevně, mohlo by dojít k poškození výrobku nebo k pádu výrobku a
následně i zranění osoby.
Společnost Samsung není zodpovědná za tento druh poškození nebo zranění.
” Společnost Samsung není zodpovědná za poškození výrobku nebo zranění osoby
v případě použití nespecifikovaného držáku na zeď, popřípadě držáku, který neodpovídá
standardu VESA, nebo v případě nedodržení pokynů k instalaci výrobku.
” Chcete-li připevnit monitor na stěnu, je třeba zakoupit sadu pro montáž na stěnu, která
umožňuje připevnit monitor nejméně 10cm od povrchu stěny.
” Další informace si vyžádejte v nejbližším servisním středisku Samsung. Společnost
Samsung Electronics nenese odpovědnost za škody způsobené použitím jiného
podstavce, než je uvedeno.
”
Sadu pro upevnění na zeď používejte podle mezinárodních norem.
Tento monitor lze používat jako běžný monitor k obrazové komunikaci a k prohlížení souborů
multimedia jednoduše připojením napájecího kabelu a USB kabelu k PC.
Minimum baseline spec
” Procesor Intel Pentium4 1,73 GHz nebo vyšší nebo AMD Equivalent
Processor
” Microsoft Windows XP Service Pack2(SP2), Windows Vista
” 256MB RAM, USB2.0
Unifikovaná komunikace
Automatická instalace webové kamery, mikrofonu a reproduktoru
Propojte monitor a PC USB kabelem podle obrázku.
Webová kamera, mikrofon a reproduktor se nainstalují automaticky a jejich ikony se zobrazí ve
stavovém řádku.
Je-li kamera rozpoznána jako USB1.1 zařízení, může se zhoršit kvalita obrazu a vyskytnout se
šum. Upgradujte na standard USB 2.0.
Vlastnosti USB komunikace způsobují, že je zařízení rozpoznáno při každém vypnutí a zapnutí.
Po dokončení procesu rozpoznávání ho můžete normálně používat.
Odpojíte-li kabel v průběhu rozpoznávání USB zařízení počítačem, může dojít v počítači k vážné
chybě.
Neotáčejte kabel silou. Mohlo by to vést k nesprávnému fungování výrobku.
Po klepnutí na ikonu <Bezpečně odebrat hardware> na panelu nástrojů pracovní plochy PC a
odebrání zařízení USB ze systému Windows odpojte USB kabel.
Pokyny k instalaci
1. Pokud právě probíhá automatická instalace, nikdy neodpojujte USB kabel od USB port.
(Instalace trvá přibližně jednu minutu. Odpojíte-li během instalace USB port, může v PC
dojít k vážným potížím.)
2. Nevypínejte monitor, probíhá-li právě automatická instalace.
(Vypnete-li během instalace monitor, může v PC dojít k vážným potížím.)
3. Po dokončení automatické instalace může obrazovka blikat.
(Toto blikání se objeví v případě, že PC rozpozná monitor jako USB device. Nejedná se o
závadu.)
4. Po dokončení instalace nakonfigurujte na kartě [Nastavení] okna [Zobrazení - vlastnosti]
polohu a rozlišení monitors.
(Optimální rozlišení tohoto UC monitor je 1680 x 1050.)
5. Změníte-li USB port po rozpoznání USB zařízení počítačem, může dojít k chybě při
rozpoznávání USB zařízení.
(Je třeba odebrat a přeinstalovat driver.)
Pokud se installation nezdaří
Pokud se installation přeruší kvůli chybě Průvodce nově rozpoznaným hardwarem, klepněte pravým
tlačítkem myši na ikonu Tento počítač, na položku Vlastnosti - Vlastnosti systému - a na kartu
Hardware.
Klepněte na tlačítko Správce zařízení a přeinstalujte ovladač podle následujících kroků.
Zobrazí se symbol indikující, že se nezdařila instalace zařízení, viz krok
V tomto případě klepněte na příkaz Vyhledat změny hardwaru. Znovu se spustí Průvodce
Pokud se installation opět nezdaří, klepněte na tlačítko a klepněte na něj pravým tlačítkem. Ze
zobrazené nabídky vyberte možnost Aktualizace ovladače.
Kontrola konfigurace
Po dokončení instalace lze následujícím postupem zkontrolovat konfiguraci:
Klepněte pravým tlačítkem myši na ikonu Tento počítač a zvolte příkaz Vlastnosti - Vlastnosti
systému – a kartu Hardware.
Klepněte na položku Správce zařízení.
y
Zobrazí se seznam nainstalovaných zařízení, viz následující obrázek.
Kontrola nastavení webové kamer
Na ploše systému Windows poklepejte na ikonu Tento počítač.
Poklepejte na obrazové USB zařízení č. 2. Ověřte, že je webová kamera nastavena správně, viz
následující obrázek.
Kontrola nastavení mikrofonu a reproduktoru
V okně Ovládací panely poklepejte na položku Zvuky a zvuková zařízení.
Vyberte kartu Hlas a klepněte na tlačítko Test zařízení.
Je-li zvuk monitoru příliš slabý, hlasitost nastavte po nastavení hlasitosti počítače na maximum.
Postupujte podle následujících kroků. Ověřte nastavení mikrofonu a reproduktoru.
UC Monitor Limitations
TTento monitor je UC monitor, a proto jsou připojené cameras and audio devices kromě monitor
display rozpoznány jako USB devices, ne jako fotoaparáty nebo zvuková zařízení.
Je-li používán jako běžný monitor, je třeba tento monitor připojit kabelem D-Sub (Analog) nebo
DVI-D (Digital). K připojení k jiným zařízením se používá USB kabel.
U některých media players je při opětovném rozpoznání USB zařízení, když je media player
v provozu, nutné přehrávač ukončit a znovu spustit, aby sound zařízení nebo fotoaparát
fungovaly normálně.
U některých počítačů se může stát, že se PC nespustí s rozpoznaným monitorem, i když je
připojen USB cable. Závisí to na PC BIOS version daného PC.
Zkontrolujte, zda je systém BIOS daného PC updated na nejnovější verzi.
V závislosti na vlastnostech USB audio zařízení může být počáteční volume setting daného UC
monitor velmi nízké. (Může se lišit podle operating system.) V takovém případě upravte Master
Volume v PC.
USB Monitor Limitations
Tento monitor podporuje pouze systém Windows XP Service Pack 2 nebo vyšší.
)
Systém s aktualizací Service Pack 1 nebo nižší není podporován.
Tento monitor byl navržen tak, aby podával optimální výkon se systémem Windows XP Service
Pack 2 a rozhraním USB 2.0.
UC monitor nemusí pracovat správně s rozhraním nižším než USB 2.0.
Připojíte-li více UC monitors, nemusí USB devices rozpoznaná těmito monitors pracovat správně.
Je-li monitor umístěn příliš blízko, může z MIC a speaker vycházet šum.
Instalace ovladače monitoru
Jste-li vyzvání operačním systémem k instalaci ovladače monitoru, vložte do jednotky CD-ROM disk
CD, který je součástí dodávky monitoru. Proces instalace ovladače se pro různé operační systémy liší.
Připravte si volnou disketu nebo určitou část místa na disku a stáhněte soubor ovladače z jedné z níže
Instalace ovladače monitoru (Automatická
Vložte disk CD do jednotky CD-ROM.
Klepněte na
Ze seznamu vyberte model monitoru a potom klepněte na tlačítko "OK".
Postupujte tedy podle pokynů pro operační systém, který používáte.
uvedených webových stránek.
Webové stránky :
"Windows"
http://www.samsung.com/ (celý svět)
http://www.samsung.com/monitor (U.S.A)
http://www.sec.co.kr/monitor (Korea)
http://www.samsungmonitor.com.cn/ (Čína)
.
Pokud se zobrazí následující okno se zprávou, klepněte na tlačítko "Continue Anyway (Přesto
pokračovat). Poté klepněte na tlačítko "OK.(Operační systém Microsoft® Windows® XP/2000)
Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže
poškodit operační systém.
Certifikovaný ovladač bude k dispozici na domovské stránce Samsung Monitor
Homepage
í
)
http://www.samsung.com/
Instalace ovladače monitoru je hotova.
Instalace ovladače monitoru (Manuáln
Windows Vista | Windows XP | Windows 2000 | Windows ME | Windows NT | Linux
Operační systém Microsoft® Windows Vista™
Vložte disk CD s příručkou do jednotky CD-ROM.
Klepněte na tlačítka (Start) a "Control Panel"(Ovládací panely). Potom dvakrát klepněte na
možnost "Appearance and Personalization"(Vzhled a přizpůsobení).
Klepněte na možnost "Personalization"(Individuální nastavení)a potom na možnost "Display
Settings"(Nastavení zobrazení).
Klepněte na možnost "Advanced Settings…"("Upřesnit nastavení…").
Na kartě "Monitor" klepněte na příkaz "Properties"(Vlastnosti). Pokud není tlačítko
"Properties"(Vlastnosti) aktivní, je konfigurace monitoru dokončena. Monitor může být používán.
Pokud se zobrazí zpráva Windows needs…(Systém Windows potřebuje…), viz níže uvedený
obrázek, klepněte na tlačítko "Continue"(Pokračovat).
Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže
poškodit operační systém.
Certifikovaný ovladač bude k dispozici na domovské stránce Samsung Monitor
Homepage
http://www.samsung.com/
Na kartě "Driver"(Ovladač) klepněte na možnost "Update Driver…"(Aktualizovat ovladač…).
Zaškrtněte políčko "Browse my computer for driver software"(Vyhledat ovladač v počítači) a
klepněte na možnost "Let me pick from a list of device drivers on my computer"(Vybrat ovladač ze
seznamu).
Klepněte na možnost "Have Disk…"(Z diskety…), vyberte složku (např. D:\Jednotka), ve které je
umístěn instalační soubor ovladače, a klepněte na tlačítko "OK".
Ze seznamu monitorů na obrazovce vyberte model, který odpovídá vašemu monitoru, a klepněte
na tlačítko "Next"(Další).
Na následujících postupně zobrazených obrazovkách klepněte na tlačítka "Close"(Zavřít) ›
"Close"(Zavřít) › "OK" › "OK".
Operační systém Microsoft® Windows® XP
Vložte disk CD do jednotky CD-ROM.
Klepněte na tlačítko "Start" →, dále na položku "Control Panel" (Ovládací panely) a na ikonu
"Appearance and Themes" (Vzhled a témata).
Klepněte na ikonu "Display" (Obrazovka) a na kartě "Settings" (Nastavení) klepněte na tlačítko
"Advanced..." (Upřesnit...).
Klepněte na tlačítko "Properties" (Vlastnosti) na kartě "Monitor" a vyberte kartu
"Driver" (Ovladač).
Klepněte na tlačítko "Update Driver..." (Aktualizovat ovladač...), potom vyberte položku "Install
from a list or..." (Nainstalovat ze seznamu nebo...) a potom klepněte na tlačítko "Next" (Další).
Vyberte položku "Don't search ,I will..." (Nevyhledávat, vyberu jej ze seznamu), klepněte na
tlačítko "Next" (Další) a v dalším okně klepněte na tlačítko "Have disk" (Z diskety).
Klepněte na tlačítko "Browse" (Vyhledat), zadejte do textového pole řetězce A:(D:\ovladač) a ze
seznamu vyberte model monitoru. Potom klepněte na tlačítko "Next" (Další).
Pokud se zobrazí následující okno se zprávou, klepněte na tlačítko "Continue Anyway (Přesto
pokračovat). Poté klepněte na tlačítko "OK.
Tento ovladač monitoru je certifikován, proto je označen logem MS a proto nemůže
poškodit operační systém.
Certifikovaný ovladač bude k dispozici na domovské stránce Samsung Monitor
Homepage
http://www.samsung.com/
Klepněte na tlačítko "Close" (Zavřít) a potom na tlačítko "OK".
Instalace ovladače monitoru je hotova.
Operační systém Microsoft® Windows® 2000
Pokud se na obrazovce zobrazí zpráva "Digital Signature Not Found" (Digitální podpis nebyl
nalezen) postupujte podle následujících pokynů.
V okně "Insert disk" (Vložit disketu) klepněte na tlačítko "OK".
V okně "File needed" (Hledá se soubor) klepněte na tlačítko "Browse" (Vyhledat).
Do textového pole zadejte A:(D:\Ovladač), klepněte na tlačítko "Open" (Otevřít) a potom na
tlačítko "OK".
Postup instalace
V menu "Start" klepněte na položky "Setting" (Nastavení) a "Control Panel" (Ovládací panely).
Poklepejte na ikonu "Display" (Obrazovka).
Vyberte kartu "Settings" (Nastavení) a klepněte na tlačítko "Advanced Properties" (Upřesnit).
Vyberte kartu "Monitor".
Případ
Není-li tlačítko "Properties" (Vlastnosti) aktivní, znamená to, že monitor je správně
1 :
nakonfigurován. Ukončete instalaci.
Případ
Pokud je tlačítko "Properties" (Nastavení) aktivní, klepněte na ně a pokračujte v instalaci.
2 :
Na kartě "Driver" (Ovladač) klepněte na tlačítko "Update Driver..." (Aktualizovat ovladač...) a potom
na tlačítko "Next" (Další).
Vyberte položku "Display a list of the known drivers for this device so that I can choose a specific
driver" (Zobrazit seznam známých ovladačů pro toto zařízení a vybrat ovladač), potom klepněte na
tlačítko "Next" (Další) a na tlačítko "Have disk" (Z diskety).
Klepněte na tlačítko "Browse" (Vyhledat) a do pole zadejte text A:(D:\Ovladač).
Klepněte na tlačítko "Open" (Otevřít) a potom na tlačítko "OK".
Vyberte model monitoru a klepněte na tlačítko "Next" (Další) a znovu na tlačítko "Next" (Další).
Klepněte na tlačítko "Finish" (Dokončit) a potom na tlačítko "Close" (Zavřít).
Zobrazí-li se okno "Digital Signature Not Found" (Nebyl nalezen digitální podpis), klepněte na
tlačítko "Yes" (Ano). Klepněte na tlačítko "Finish" (Dokončit) a potom na tlačítko "Close" (Zavřít).
Operační systém Microsoft® Windows® Millennium
V menu "Start" klepněte na položky "Setting" (Nastavení) a "Control Panel" (Ovládací panely).
Poklepejte na ikonu "Display" (Obrazovka).
Vyberte kartu "Settings" (Nastavení) a klepněte na tlačítko "Advanced Properties" (Upřesnit).
Vyberte kartu "Monitor".
Klepněte na tlačítko "Change" (Změnit) v okně "Monitor Type" (Typ monitoru).
Vyberte položku "Specify the location of the driver" (Zadat umístění ovladače).
Vyberte položku "Display a list of all the driver in a specific location..." (Zobrazit seznam všech
ovladačů v daném umístění a vybrat ovladač) a klepněte na tlačítko "Next" (Další).
Klepněte na tlačítko "Have Disk" (Z diskety)
Zadejte do pole A:\(D:\ovladač) a klepněte na tlačítko "OK".
Vyberte položku "Show all devices" (Zobrazit všechna zařízení), ze seznamu vyberte monitor,
který je připojen k počítači a klepněte na tlačítko "OK".
Pokračujte klepnutím na tlačítka "Close" (Zavřít) a "OK", dokud se nezavře dialogové okno
Vlastnosti obrazovky.
Operační systém Microsoft® Windows® NT
V menu Start klepněte na položky "Setting" (Nastavení) a "Control Panel" (Ovládací panely) a
potom poklepejte na ikonu "Display" (Obrazovka) icon.
V okně Informace o registraci obrazovky (Display Registration Information) klepněte na kartu
Nastavení (Settings) a potom na tlačítko Všechny režimy obrazovky (All Display Modes).
Vyberte režim, který chcete používat (rozlišení, počet barev a obnovovací frekvenci) a potom
klepněte na tlačítko "OK".
Pokud se po klepnutí na tlačítko "Test chová obrazovka normálně, klepněte na tlačítko
"Apply (Použít). Pokud funkce obrazovky nejsou normální, vyberte jiný režim (nižší rozlišení,
počet barev a frekvenci).
Není-li v seznamu Všechny režimy obrazovky (All Display Modes) žádný režim, vyberte
rozlišení a frekvenci podle části
Operační systém Linux
Abyste mohli spouštět systém X-Window, je třeba vytvořit konfigurační soubor X86Config obsahující
systémová nastavení.
V první a druhé obrazovce po spuštění souboru X86Config stiskněte klávesu "Enter".
Třetí obrazovka obsahuje nastavení myši (setting your mouse).
Nastavte parametry myši.
Předvolené režimy v této uživatelské příručce.
Další obrazovka slouží pro výběr klávesnice.
r
r
Nastavte parametry klávesnice.
Další obrazovka slouží pro nastavení monitoru.
Nejprve nastavte horizontální frekvenci monitoru. (Můžete zadat přímo příslušnou hodnotu.)
Nastavte vertikální frekvenci monitoru. (Můžete zadat přímo příslušnou hodnotu.)
Zadejte název modelu monitoru. Tato informace nemá vliv na funkci systému X-Window.
Nastavení monitoru je hotovo.
Po nastavení dalšího požadovaného hardwaru Spusťtesystém X-Window.
Natural Color
Systém Natural Colo
Jedním ze známých problémů používání počítačů je, že barvy obrázků vytisknutých na tiskárně,
naskenovaných obrázků či obrázků pořízených digitálním fotoaparátem nejsou stejné jako na
monitoru. Ideálním řešením tohoto problému je softwarový systém Natural Color. Je to systém správy
barev, který byl vyvinut ve spolupráci společnosti Samsung Electronics a institutu Korea Electronics &
Telecommunications Research Institute (ETRI). Systém je k dispozici pouze pro monitory Samsung a
zajišťuje, že barvy obrázků na monitoru jsou stejné jako barvy vytisknutých či naskenovaných
obrázků.
Další informace naleznete v Nápovědě (F1) k softwaru.
Instalace softwaru Natural Color
Vložte disk CD, který je součástí dodávky monitoru Samsung, do jednotky CD-ROM. Zobrazí se
úvodní obrazovka instalace programu. Klepnutím na Natural Color na úvodní obrazovce zahájíte
instalaci softwaru Natural Color.
Pro ruční instalaci programu vložte do mechaniky CD-ROM přiložený disk CD, klepněte na tlačítko
[Start] Windows a poté zvolte [Run...] (Spustit...).
Zadejte do pole Spustit řetězec D:\Color\NCProSetup.exe a potom stiskněte klávesu [Enter].
(Není-li D:\ písmeno jednotky CD-ROM, zadejte správné písmeno jednotky.)
Odinstalování softwaru Natural Colo
V nabídce „Start zvolte „Setting (Nastavení) / „Control Panel (Ovládací panely).
Vyberte ze seznamu položku Natural Color a potom klepněte na tlačítko [Přidat či odebrat].
MagicTune
™
y
y
Instalace
1. Vložte instalační CD do CD-ROM mechaniky.
2. Klikněte na instalační soubor MagicTune™.
3. Vyberte jazyk instalace a klepněte na tlačítko „Další”.
4. Když se objeví okno Průvodce InstallationShield, klepněte na tlačítko „Next (Další).
5. Podmínky používání odsouhlasíte zvolením „I accept the terms of the license agreement" („Souhlasím s
podmínkami licenční smlouvy").
6. Zvolte složku, do které chcete program MagicTune™ nainstalovat.
7. Klikněte na tlačítko „Install."
8. Zobrazí se okno stavu instalace „Installation Status".
9. Klikněte na tlačítko „Dokončit.
10. Po dokončení instalace se na ploše zobrazí ikona MagicTune™.
Program spusťte dvojím kliknutím na ikonu.
Problémy při instalaci (MagicTune
Instalace programu MagicTune™ může být ovlivněna takovými faktory, jako je video karta, základní deska
(Motherboard) a síťové prostředí.
stémové požadavk
S
Operační systémy
V závislosti na vlastnostech vašeho počítačového systému nebo
monitoru se ikona programu MagicTune™ nemusí vůbec objevit. Pokud
se tedy neobjeví, stiskněte klávesu F5.
™)
” Windows 2000
” Windows XP Home Edition
”
Windows XP Professional
” Windows Vista
Hardware
* Více informací získáte na
Odebrání
” paměť min. 32 MB
”
pevný disk min. 60 MB
™
Doporučujeme používat software MagicTune
Windows™2000 nebo novějším.
webové. stránce MagicTune™.
™
pouze v systému
Program MagicTune™ můžete odinstalovat pouze pomocí možnosti "Add or Remove Programs" ovládacího
panelu Windows™.
Program MagicTune™ odinstalujete provedením následujícím kroků.
1. Zvolte [Task Tray] ' [Start] ' [Settings] a v menu vyberte [Control Panel]. Pokud je program spuštěn
pod Windows™ XP, vyberte [Control Panel] v menu [Start].
2. Klikněte na ikonu Click the "Add or Remove Programs" na ovládacím panelu
3. Na obrazovce "Add or Remove Programs" rolujte dolů a vyhledejte "MagicTune™." Označte ho
kliknutím.
4. Program odstraňte kliknutím na "Change/Remove".
5. Proces odinstalování programu spusťte kliknutím na "Yes".
6. Vyčkejte, až se zobrazí dialogové okno "Uninstall Complete".
Na webových stránkách MagicTune™ naleznete technickou podporu programu MagicTune™, FAQs
(otázky a odpovědi) a softwarové aktualizace (upgrady).
Ovládací tlačítka
[ ] Otevře menu OSD. Slouží také k ukončení práce s MENU OSD či k návratu do
předchozího MENU.
[ ] Tímto tlačítkem lze nastavit položky v nabídce.
[ ] Aktivuje zvýrazněnou položku MENU.
[AUTO] Stisknete-li tlačítko 'AUTO', objeví se obrazovka automatického nastavení
(Auto Adjustment), jak je znázorněno na animaci uprostřed.
Přímé funkce
AUTO
MENU Popis
Stisknete-li tlačítko '
Adjustment), jak je znázorněno na animaci uprostřed.
(K dispozici pouze v režimu analogového.)
AUTO
Zamknutí a odemknutí OSD
Po stisknutí tlačítek AUTO po uzamčení nabídky na obrazovce
Chcete-li dosáhnout ostřejšího automatického nastavení, proveďte funkci 'AUTO'
při zapnuté funkci '
Pokud automatické nastavení správně nepracuje, stiskněte znovu tlačítko
AUTO a nastavte si obraz s větší přesností.
Pokud změníte rozlišení na ovládacím panelu, bude aktivována funkce Auto.
', objeví se obrazovka automatického nastavení (Auto
AUTO
AUTO PATTERN'.
Po stisknutí tlačítka MENU po uzamčení nabídky na obrazovce
MENU Popis
Tato funkce uzamkne nabídku na obrazovce, aby byl zachován aktuální stav
nastavení a bylo ostatním zabráněno toto nastavení změnit.
Uzamknutí: Podržte tlačítko nabídky po dobu více než pět (5) sekund, tím se
Zamknutí a
odemknutí OSD
MagicBright
™
aktivuje funkce uzamčení nabídky na obrazovce.
Odemknutí: Podržte tlačítko nabídky po dobu více než pět (5) sekund, tím se
deaktivuje funkce uzamčení nabídky na obrazovce.
I když je funkce uzamčení OSD aktivní, stále můžete nastavit jas a
kontrast a provádět nastavení MagicBright ( ) pomocí tlačítka Direct.
MENU Popis
Dalším stiskem tlačítka MagicBright™ lze cyklicky přepínat mezi
MagicBright™
Hlasitost
předkonfigurovanými režimy.
- Šest odlišných režimů (Custom/Text/Internet/Game/Sport/Movie)
MENU Popis
Hlasitost Není-li zobrazeno menu OSD, nastavte hlasitost stisknutím tlačítka.
SOURCE
MENU Popis
SOURCE
Funkce OSD
Color
OSD
Setup
Information
Slouží k výběru zdroje video signálu při vypnutém MENU OSD.
(Analogový/Digitální)
Brightness Contrast
MagicColor Color Tone Color Control Gamma
Coarse Fine Sharpness H-Position V-Position
Language H-Position V-Position Transparency Display Time
Auto Source Image Reset Color Reset
MENU Popis Přehrát/Zastavení
Pomocí menu OSD můžete změnit jas podle svých
Brightness
potřeb.
MENU → → → , → MENU
Pomocí menu OSD můžete změnit kontrast podle svých
Contrast
potřeb.
MENU → → , → → , → MENU
Color
MENU Popis Přehrát/Zastavení
MagicColor
Color Tone
Color Control
Gamma
MagicColor je nová technologie vyvinutá společností Samsung,
která umožňuje zdokonalení digitálního obrazu a jasnější
zobrazení přirozených barev bez vlivu na jeho kvalitu.
Off Návrat do původního režimu.
Demo Na pravé straně je obrazovka před použitím
funkce MagicColor , zatímco na pravé straně je
obrazovka po použití funkce MagicColor.
Full Zobrazuje kromě živých a jasných barev také
přirozenější barvu kůže.
Intelligent Zobrazuje živé, přirozené a jasné barvy.
MENU → , → → → , → MENU
Tón barvy lze změnit a vybrat jeden ze čtyř režimů - Cool,
Normal, Warm a Custom.
MENU → , → → , → → , → MENU
Podle těchto kroků lze nastavit jednotlivé barevné složky Red,
Green, Blue. -Red, Green, Blue
MENU → , → → , → → , → → , → MENU
Gamma – úpravou hodnot gamma lze změnit jas barev se
středním jasem.
- Mode 1
- Mode 2
- Mode 3
MENU → , → → , → → , → MENU
MENU Popis Přehrát/Zastavení
Odstraňuje šum jako jsou například svislé pruhy.
Coarse
Hrubé nastavení může posunout zobrazovanou oblastí
monitoru. Pomocí menu Horizontal Control ji můžete
přemístit doprostřed.
Fine
j
MENU → , → → → , → MENU
Odstraňuje šum jako jsou například vodorovné pruhy.
Jestliže šum nezmizí ani po jemném doladění,
zopakujte to znovu po nastavení frekvence (rychlost
hodin).
MENU → , → → , → → , → MEN U
Sharpness
H-Position
V-Position
OSD
Podle těchto pokynů lze upravit čistotu obrazu.
MENU → , → → , → → , → MEN U
Podle těchto pokynů nastavíte vodorovnou polohu
obrazu na obrazovce.
MENU → , → → , → → , → MEN U
Podle těchto pokynů nastavíte svislou polohu obrazu na
obrazovce.
MENU → , → → , → → , → MEN U
MENU Popis Přehrát/Zastavení
Můžete zvolit jeden z 9 jazyků.
Language
Volba platí pouze pro jazyk MENU OSD. Nemá žádný vliv na
akýkoli software v počítači.
MENU → , → → → , → MENU
Pomocí této funkce můžete změnit vodorovnou polohu MENU
H-Position
OSD na obrazovce monitoru.
MENU → , → → , → → , → MEN U
Pomocí této funkce můžete změnit svislou polohu MENU OSD
V-Position
Transparency
Display Time
Setup
na obrazovce monitoru.
MENU → , → → , → → , → MENU
Funkce je určena ke změně průhlednosti pozadí menu OSD
(On-Screen Display).
MENU → , → → , → → , → MENU
Nedojde-li během určité doby v menu k žádnému nastavení,
menu se automaticky vypne.
Čas, po který menu bude čekat, než se vypne, lze nastavit.
- 5 sec, 10 sec, 20 sec, 200 sec:
MENU → , → → , → → , → MENU
MENU Popis Přehrát/Zastavení
Chcete-li, aby monitor automaticky vybral zdroj signálu,
Auto Source
vyberte položku
Auto Source
MENU → , → → → , → MENU
.
Nastavené hodnoty parametrů Image jsou nahrazeny
Image Reset
výchozími hodnotami.
MENU → , → → , → → , → MENU
Nastavené hodnoty parametrů Color jsou nahrazeny
Color Reset
výchozími hodnotami.
MENU → , → → , → → , → MENU
Information
MENU Popis
Zobrazí na obrazovce MENU OSD informace o zdroji videosignálu a režimu
Information
zobrazení.
MENU → ,
Seznam
Než zavoláte servis, pokuste se pomocí informací v této části zjistit, zda nejste schopni vyřešit potíže
sami. Potřebujete-li odbornou pomoc, zavolejte na telefonní číslo uvedené na záručním listu
Potíže Seznam Možné řešení
části Informace, nebo kontaktujte svého prodejce
.
nebo v
Na obrazovce
monitoru není
žádný obraz.
Monitor nelze
zapnout.
Je správně připojen
napájecí kabel?

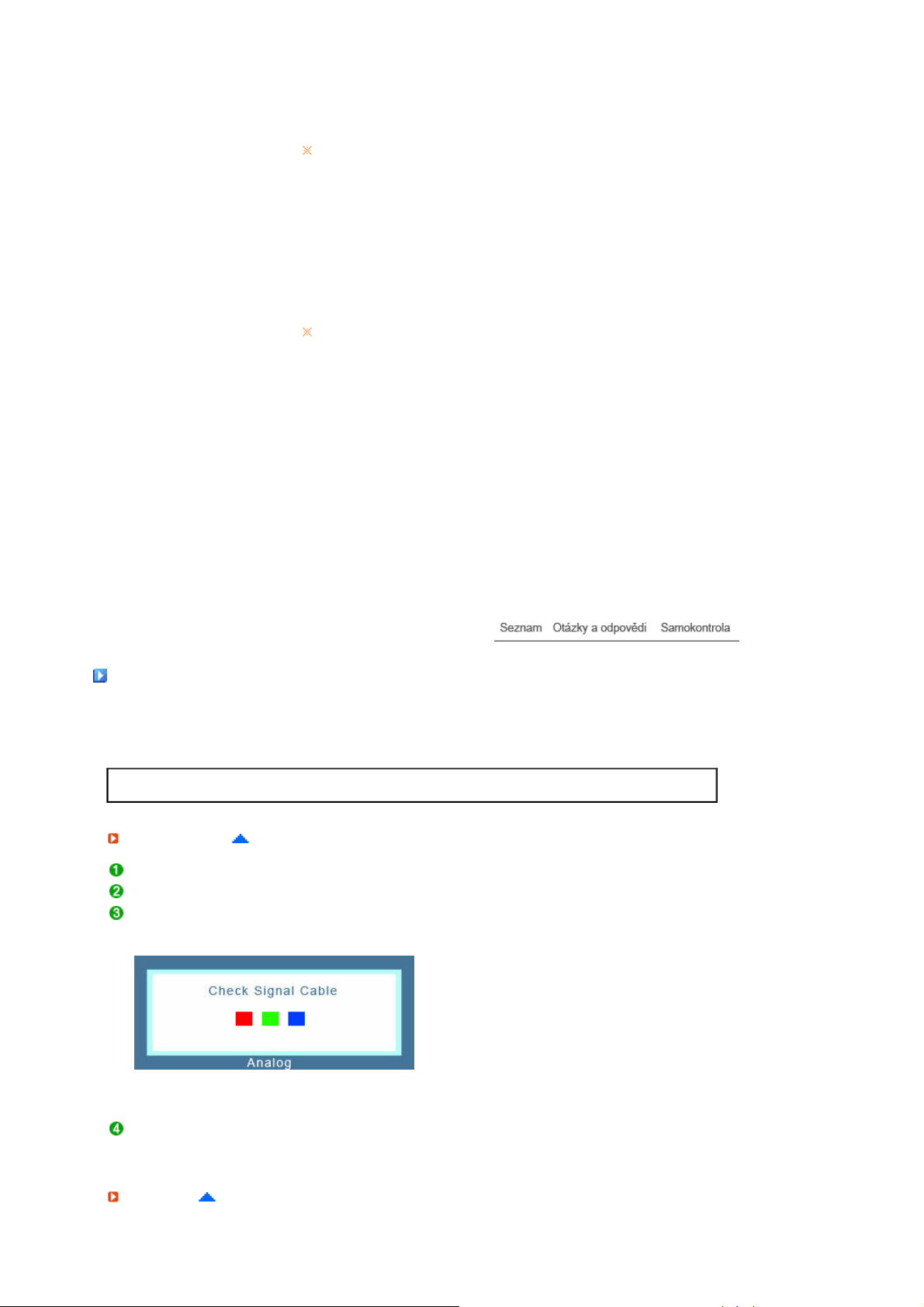

Je na obrazovce
monitoru zobrazen
nápis "Check Signal
Cable"?
Je-li v síti napětí a
počítač je zapnut,
restartujte jej. Na
obrazovce monitoru by
se měla objevit úvodní
stránka (přihlášení k
počítači).
Je na obrazovce
monitoru zobrazen
nápis "Not Optimum
Mode",
"Recommended mode
1680 x 1050 60 Hz"?
Přesvědčte se, že je správně připojen napájecí kabel a
že je v zásuvce napětí.
(Monitor je připojen pomocí kabelu D-sub.)
Zkontrolujte připojení propojovacího kabelu.
(Monitor je připojen pomocí kabelu DVI.)
Pokud je monitor připojen správně a přesto se na
obrazovce stále objevuje (chybová) zpráva, zkontrolujte,
zda je monitor nastaven na analogový režim.
Kontrolu zdroje vstupního signálu provedete stisknutím
tlačítka ' '.
Pokud se úvodní stránka (příhlášení) zobrazí,
nastartujte počítač ve vhodném režimu (nouzový režim v
systémech Windows ME/XP/2000) a změňte frekvenci
grafického adaptéru počítače.
(Další informace naleznete v části
Pokud se úvodní stránka (přihlášení) nezobrazí,
kontaktujte odborný servis nebo svého prodejce.
Tato zpráva se objeví, překračuje-li signál z grafického
adaptéru počítače maximální rozlišení a frekvenci, které
je schopen monitor správně zobrazovat.
Nastavte maximální rozlišení a frekvenci na hodnoty
odpovídající parametrům monitoru.
Pokud rozlišení displeje překračuje parametry SXGA
nebo 75 Hz, je zobrazena zpráva "Not Optimum Mode",
"Recommended mode 1680 x 1050 60 Hz". Pokud
obnovovací frekvence displeje překračuje 85 Hz, diplej
pracuje správně, ale je zobrazena zpráva "Not Optimum
Mode", "Recommended mode 1680 x 1050 60 Hz".
Zpráva je zobrazena na jednu minutu a pak zmizí.
Během této minuty proveďte nastavení do
doporučeného režimu.
(Zpráva je po restartu systému zobrazována znovu.)
Předvolené režimy)
Na obrazovce
monitoru není žádný
obraz.
Monitor je v úsporném režimu PowerSaver.
Stiskem klávesy na počítači nebo pohybem myši
Bliká kontrolka
monitoru v
jednosekundových
intervalech?
aktivujte monitor i jeho obraz.
Pokud stále nevidíte žádný obraz, stiskněte tlačítko
'' ''.
Stisknutím libovolné klávesy aktivujete monitor a
obnovíte obraz na obrazovce.
Nelze zobrazit
menu OSD (On
Screen Display).
Obraz má
zvláštní barvy
nebo je pouze
černobílý.
Obraz se náhle
změnil a je
nesouměrný.
Používá připojený
monitor kabel DVI?
Nezamkli jste menu
OSD (On Screen
Display), abyste
předešli nechtěné
změně nastavení?
Zobrazuje monitor
pouze jednu barvu,
jako byste se dívali na
obrazovku přes
barevný celofán?
Změnily se podivně
barvy po spuštění
nějakého programu
nebo vlivem chyby
nějaké aplikace?
Je správně nastaven
grafický adaptér
počítače?
Změnili jste grafický
adaptér nebo
ovladač?
Pokud restartujete systém před př ipojením kabelu DVI
nebo kabel DVI odpojíte a znovu připojíte za chodu
systému, obrazovka může zůstat prázdná, protože
určité typy grafických adaptérů nevysílají žádný video
signál.
Připojte kabel DVI a potom restartujte systém.
Odemkněte funkce menu OSD stisknutím tlačítka ' '
na dobu alespoň 5 sekund.
Zkontrolujte připojení propojovacího kabelu.
Přesvědčte se, zda je grafický adaptér počítače řádně
zasunut do svého slotu.
Restartujte počítač.
Nastavte grafický adaptér podle příslušné dokumentace.
Nastavte pozici a velikost obrazu pomocí funkcí menu
OSD.
Obraz je
zkreslený nebo
nelze provést
nastavení pomocí
menu OSD.
Kontrolka LED
bliká, ale chybí
obraz.
Obraz mon itoru
má pouze 16
barev. Barvy se
změnily po
výměně
grafického
adaptéru.
Upravili jste nastavení
rozlišení a frekvence
monitoru?
Obrazovka může být nesouměrná z důvodu cyklu signálů video karty. V nabídce
na obrazovce nastavte položku Position (Pozice).
Upravili jste nastavení
rozlišení a frekvence
monitoru?
Byla b ěhem kontroly
předvolených režimů
správně nastavena
frekvence?
Jsou správně
nastaveny barvy
systému Windows?
Je správně nastaven
grafický adaptér
počítače?
Nastavte rozlišení a frekvenci grafického adaptéru
počítače.
(Další informace naleznete v části
Nastavte rozlišení a frekvenci grafického adaptéru
počítače.
(Další informace naleznete v části
Nastavte správně frekvenci podle příručky ke
grafickému adaptéru a podle části
(Maximální frekvence pro rozlišení se může pro různé
výrobky lišit.)
Windows XP :
Nastavte rozlišení po výběru položky Ovládací panely →
Vzhled a motivy → Zobrazení → Nastavení.
Windows ME/2000 :
Nastavte rozlišení po výběru položky Ovládací panely →
Zobrazení → Nastavení.
Nastavte grafický adaptér podle příslušné dokumentace.
Předvolené režimy)
Předvolené režimy)
Předvolené režimy.
Na obrazovce
monitoru je
Nainstalovali jste
ovladač monitoru?
Nainstalujte ovladač monitoru podle pokynů v části
Instalace ovladače monitoru.
zpráva
j
í
"Unrecognized
monitor, Plug &
Play (VESA
DDC) monitor
found".
Nahlédněte do
příručky ke grafickému
adaptéru a zjistěte,
zda je podporována
funkce Plug & Play
(VESA DDC).
Nainstalujte ovladač monitoru podle pokynů v části
Instalace ovladače monitoru.
Zkontrolujte,
pokud správně
nefunguje funkce
MagicTune™.
MagicTune™
nepracuje
správně.
Navštivte naše webové stránky a stáhněte si instalační software pro MagicTune™ MAC.
Nastanou-li potíže s monitorem, zkontrolujte následu
Přesvědčte se, zda jsou napájecí kabel a propojovací video kabel správně připojeny k počítači.
Zjistěte, zda počítač během restartování několikrát (více než třikrát) zapípá.
(Pokud ano, požádejte o servis základní desky počítače.)
Pokud jste nainstalovali nový grafický adaptér nebo pokud jste počítač sestavovali z dílů, zkontrolujte,
zda jste také nainstalovali ovladač grafického adaptéru a monitoru.
Zkontrolujte, zda je skenovací frekvence obrazovky nastavena na 56 Hz ~ 75 Hz.
(Při použití maximálního rozlišení by neměla překročit 75 Hz.)
Máte-li potíže s instalací ovladače grafického adaptéru, restartujte počítač a spusťte jej v nouzovém
režimu, odeberte grafický adaptér v dialogovém okně "Ovládací panely, Systém a Správce zařízení"
a potom opět restartujte počíta č a nainstalujte znovu ovladač grafického adaptéru.
Funkce MagicTune™
je k dispozici pouze na
PC (VGA) s OS
Windows, který
podporuje „Plug and
Play“.
Vyměnili jste počítač
nebo grafickou kartu?
Nainstalovali jste
program?
Pokud k potížím dochází opakovaně, kontaktujte autorizovaný servis.
* Pokud chcete zjistit, zda-li váš počítač podporuje
funkci MagicTune™, postupujte dle níže uvedených
kroků (u Windows XP);
Ovládací panely → Výkon a údržba → Systém →
Hardware → Správce zařízení → Monitory → Po
vymazání Monitor Plug and Play, najděte Monitor Plug
and Play pomocí hledání nového hardwaru.
MagicTune™ je dodatečný software k monitoru. Některé
grafické karty možná nebudou váš monitor podporovat.
Pokud budete mít s grafickou kartou problém, navštivte
naši webovou stránku, abyste si ověřili seznam
kompatibilních grafických karet.
http://www.samsung.com/monitor/magictune
Stáhněte nejnovější program. Program lze stáhnout na
webových stránkách
http://www.samsung.com/monitor/magictune
Po první instalaci programu restartujte počítač. Pokud je
již nainstalována kopie programu, odeberte ji, restartujte
počítač a potom program znovu nainstalujte. Po
instalaci nebo odebrání programu je třeba restartovat
počítač, aby bylo zajištěno jeho normální fungování.
cí skutečnosti:
Otázky a odpovědi
Dotaz Odpověď
Jak mohu změnit frekvenci? Frekvenci lze změnit změnou konfigurace grafického adaptéru.
Jak mohu nastavit rozlišení? Windows XP :
Pamatujte, že podpora grafických adaptérů se může různit podle
použité verze ovladače.
(Podrobnější informace vyhledejte v dokumentaci k počítači nebo
grafickému adaptéru.)
Nastavte rozlišení po výběru položky Ovládací panely → Vzhled a
motivy → Zobrazení → Nastavení.
Windows ME/2000 :
Nastavte rozlišení po výběru položky Ovládací panely → Zobrazení →
Nastavení.
Podrobnosti si vyžádejte u výrobce grafického adaptéru.
Jak mohu nastavit funkci
systému pro úsporu energie
(Power Saver)?
Jak mám čistit skříň
monitoru a LCD obrazovku?
Jak lze zcela odebrat
instalační program UC
monitoru?
Windows XP :
Nastavte rozlišení po výběru položky Ovládací panely → Vzhled a
motivy → Zobrazení → Nastavení.
Funkci nastavte při nastavení systému BIOS počítače.
Windows ME/2000 :
Nastavte rozlišení po výběru položky Ovládací panely → Zobrazení →
Nastavení.
Funkci nastavte při nastavení systému BIOS počítače.
Informace vyhledejte v příručce k systému Windows nebo k počítači.
Odpojte monitor ze zásuvky a potom jej čistěte měkkým hadříkem s
přídavkem čisticího prostředku nebo obyčejné vody.
Dbejte na to, aby na povrchu skříně nezůstaly žádné zbytky čisticího
prostředku a abyste skříň nepoškrábali. Dbejte rovněž na to, aby se do
monitoru nedostala žádná voda.
Chcete-li zcela odebrat instalační program USB devices z UC
monitoru, v nabídce Ovládací panely klepněte na možnost Přidat nebo
odebrat programy. Zobrazí se seznam nainstalovaných programů.
Ze seznamu vyberte ovladač (obrazové USB zařízení a zvukové USB
zařízení), který se nainstaloval po připojení UC monitor a klepněte na
příkaz Odebrat.
Samokontrola
Automatický test | Upo zornění | Prostředí | Užitečné tipy
Monitor je vybaven automatickým testem, který kontroluje jeho správnou funkci.
Automatický test
Vypněte monitor i počítač.
Odpojte video kabel od zadní strany počítače.
Zapněte monitor.
Pracuje-li monitor normálně, objeví se tato obrazovka:
Nezobrazení kteréhokoli ze čtverečků znamená problém s monitorem.
Vypněte monitor a připojte video kabel znovu; potom zapněte počítač i monitor.
Pokud obrazovka monitoru zůstává i po předchozí proceduř e prázdná, zkontrolujte funkci grafického
adaptéru a počítače; monitor pravděpodobně pracuje normálně.
Upozornění
Pokud je nějaká závada na vstupním signálu, na obrazovce se objeví zpráva nebo zůstane obrazovka
prázdná, zatímco kontrolka LED napájení svítí. Zpráva může znamenat, že nastavení monitoru je
mimo rozsah nebo že je třeba zkontrolovat video kabel.
Prostředí
Umístění a poloha monitoru může mít vliv na kvalitu zobrazení a ostatní jeho funkce.
Pokud jsou v blízkosti monitoru basové reproduktory, odpojte je a přemístěte je.
Odstraňte z blízkého okolí monitoru (jeden metr) všechna elektronická zařízení, jako jsou
radiopřijímače, fény, hodiny a mobilní telefony.
Užitečné tipy
Monitor reprodukuje video signál přijímaný z počítače. Dochází-li k potížím s počítačem nebo jeho
grafickým adaptérem, může to způsobit, že je obrazovka monitoru prázdná, že nezobrazuje správné
barvy, že obraz má šum, že je synchronizace mimo rozsah (Sync. Out of Range) a podobné
problémy. V takovém případě zjistěte zdroj problému a potom kontaktujte servis nebo svého prodejce.
Určení zdroje potíží monitoru
Pokud je obrazovka monitoru prázdná a objevuje se zpráva "Not Optimum Mode", "Recommended
mode 1680 x 1050 60 Hz", odpojte kabel od počítače; monitor nechte zapnutý.
Pokud monitor zobrazí zprávu nebo pokud obrazovka zbělá, je monitor funkční.
V takovém případě hledejte zdroj problému v počítači.
Specifikace
Všeobecné údaje
Název
modelu
LCD displej
Rozměry Úhlopříčka 22 " (55 cm)
Zobrazovaná
oblast
Rozteč bodů 0,282 mm (vodorovně) x 0,282 mm (svisle)
Synchronizace
Vodorovně 30 ~ 81 kHz
Svisle 56 ~ 75 Hz
Maximální rozlišení
16,7 M
Rozlišení
Optimální
rozlišení
SyncMaster 225UW
473,76 mm (vodorovně) x 296,1 mm (svisle)
1680x1050@60Hz
Maximální
rozlišení
Vstupní signál, konektory
RGB analogový, DVI(Digital Visual Interface) Compliant Digital RGB
0.7 Vp-p ± 5%,
Oddělená H/V sync, Composite
Úroveň TTL (V vysoká 2,0 V, V nízká 0,8 V)
Maximální šířka pásma (pixel clock)
146 MHz < Analogový/digital >
Spotřeba energie
1680x1050@60Hz
Střídavý 100 – 240 V ~ (+/- 10 %), 50/60 Hz ± 3 Hz
í
)
Propojovací kabel
15pinovými konektory, odpojitelný
DVI s konektory DVI-D, odpojitelný
Rozměry (š x v x h)/ Hmotnost
520,0 X 452,0 X 202,0 mm / 20,5 X 17,8 X 8,0 inch (se základním podstavcem) / 7,7 kg / 17,0 lbs
520,0 X 399,0 X 68,5 mm / 20,5 X 15,7 X 2,7 inch (bez podstavce)
Montážní podložka VESA
100 mm x 100 mm
Provozní podmínky
Provozní Teplota : 10℃~ 40℃ (50°F~104°F)
Skladovací Teplota : -20℃~ 45℃ (-4°F~113°F)
Plug & Play
Monitor lze používat s jakýmkoli systémem typu Plug & Play. S využitím této spolupráce systémů
monitoru a počítače lze dosáhnout nejlepších pracovních podmínek a nastavení monitoru. Pokud
uživatel nevyžaduje jiné nastavení, instalace monitoru probíhá většinou automaticky.
Chybovost obrazových bodů
Tento výrobek je vybaven TFT LCD obrazovkou vyrobenou pomocí zdokonalené polovodičové
technologie s přesností vyšší než 1ppm (jedna milióntina). Někdy se mohou ČERVENÉ, ZELENÉ,
MODRÉ a BÍLÉ pixely zdát být příliš světlé nebo naopak můžete zaznamenat černé body. To není
způsobenou špatnou kvalitou a výrobek můžete bez problémů i nadále používat.
Například počet TFT LCD sub pixelů tohoto produktu je 5.292.000.
Konstrukce a technické údaje mohou projít dodatečnými úpravami, a to bez předchozího upozornění.
Zařízení třídy B (Informační komunikační zařízení pro domácí použit
Tento výrobek splňuje požadavky směrnice týkající se elektromagnetické komptability pro domácí
použití a lze jej používat běžných obytných oblastech.
(Zařízení třídy B ovlivňuje ostatní zařízení elektromagnetickými vlnami méně než zařízení třídy A.)
Vlhkost : 10 % ~ 80 %, nekondenzující
Vlhkost : 5 % ~ 95 %, nekondenzující
Spořič energie
Tento monitor má vestavěný systém řízení spotřeby energie zvaný PowerSaver. Systém šetří
spotřebovanou energii tím, že přepne monitor do režimu s nízkou spotřebou, pokud není monitor po
určitou dobu používán. Monitor se přepíná zpět do normálního režimu automaticky, pohybem myši
nebo stisknutím klávesy na klávesnici. Nepoužíváte-li monitor nebo necháváte-li jej po delší dobu bez
dozoru, vypněte jej. Systém PowerSaver využívá funkce grafického adaptéru podle specifikace VESA
DPMS, který je nainstalován ve vašem počítači. Tuto funkci nastavíte pomocí softwaru
nainstalovaném ve vašem počítači.
Stav Normální provoz Úsporný provoz
Mechanicky vypnuto
(Vypínač napájení)
EPA/ENERGY 2000
Kontrolka napájení modrá barva modrá barva, Bliká Vypnuto
y
y
Spotřeba energie Méně než 50 W
Méně než 2 W
(Režim Off (vypnuto))
Méně než 2 W
Předvolené režim
Pokud je signál z počítače stejný jako jeden z níže uvedených předvolených režimů, nastavení
monitoru proběhne automaticky. Pokud se však signál liší, obrazovka může zůstat prázdná, zatímco
kontrolka napájení svítí. Nahlédněte do příručky ke grafickém adaptéru počítače a nastavte monitor
podle níže uvedených pokynů.
Tabulka 1. Předvolené režim
Režim
IBM, 640 x 350 31,469 70,086 25,175 +/-
IBM, 640 x 480 31,469 59,940 25,175 -/-
IBM, 720 x 400 31,469 70,087 28,322 -/+
Horizontální
frekvence
(kHz)
Vertikální
frekvence
(Hz)
Frekvence bodu
(MHz)
Polarita
synchronizace
(H/V)
MAC, 640 x 480 35,000 66,667 30,240 -/-
MAC, 832 x 624 49,726 74,551 57,284 -/-
MAC, 1152 x 870 68,681 75,062 100,000 -/-
VESA, 640 x 480 37,861 72,809 31,500 -/-
VESA, 640 x 480 37,500 75,000 31,500 -/-
VESA, 800 x 600 35,156 56,250 36,000 +/+
VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/-
VESA, 1024 x 768 56,476 70,069 75,000 -/-
VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1152 x 864 67,500 75,000 108,000 +/+
VESA, 1280 x 960 60,000 60,000 108,000 +/+
VESA, 1280 x 1024 63,981 60,020 108,000 +/+
VESA, 1280 x 1024 79,976 75,025 135,000 +/+
VESA,1680 x 1050 64,674 59,883 119,000 +/-
Horizontální frekvence
Čas, který jeden řádek obrazu potřebuje k přeběhnutí mezi levým a
pravým okrajem obrazovky, se nazývá horizontální cyklus a jeho
převrácená hodnota je horizontální frekvence. Jednotka : kHz
Vertikální frekvence
Jako fluorescenční lampa, obrazovka potřebuje k dosažení stabilního
obrazu překreslit obraz několikrát za sekundu. Frekvence tohoto
opakování se nazývá vertikální, nebo také obnovovací frekvence.
Jednotka : Hz
Kontaktujte SAMSUNG WORLDWIDE (Samsung po celém světě
)
Pokud máte dotazy nebo připomínky týkající se výrobků Samsung, kontaktujte středisko
péče o zákazníky společnosti SAMSUNG.
North America
U.S.A 1-800-SAMSUNG (7267864)
CANADA 1-800-SAMSUNG (7267864)
MEXICO 01-800-SAMSUNG (7267864)
Latin America
ARGENTINE 0800-333-3733
BRAZIL 4004-0000
CHILE 800-726-7864 (SAMSUNG) http://www.samsung.com/cl
COLOMBIA 01-8000112112
COSTA RICA 0-800-507-7267 http://www.samsung.com/latin
ECUADOR 1-800-10-7267
EL SALVADOR 800-6225
GUATEMALA 1-800-299-0013
JAMAICA 1-800-234-7267
PANAMA 800-7267
http://www.samsung.com
http://www.samsung.com/ca
http://www.samsung.com/mx
http://www.samsung.com/ar
http://www.samsung.com/br
http://www.samsung.com.co
http://www.samsung.com/latin
http://www.samsung.com/latin
http://www.samsung.com/latin
http://www.samsung.com/latin
http://www.samsung.com/latin
PUERTO RICO 1-800-682-3180 http://www.samsung.com/latin
REP. DOMINICA 1-800-751-2676
TRINIDAD &
TOBAGO
VENEZUELA 0-800-100-5303
Europe
1-800-7267-864
http://www.samsung.com/latin
http://www.samsung.com/latin
http://www.samsung.com/latin
BELGIUM 03 201 2418 http://www.samsung.com/be
CZECH REPUBLIC 844 000 844
DENMARK 70 70 19 70 http://www.samsung.com/dk
FINLAND 030-6227 515 http://www.samsung.com/fi
FRANCE
GERMANY 01805 - 121213 (€ 0,14/Min)
HUNGARY 06-80-SAMSUNG (7267864)
ITALIA 800 SAMSUNG (7267864)
LUXEMBURG 0032 (0)2 201 24 18
NETHERLANDS 0900 20 200 88 (€ 0,10/Min)
NORWAY 815-56 480
POLAND 0 801 801 881
PORTUGAL 80 8 200 128
3260 SAMSUNG(7267864)
(€ 0,15/min)
http://www.samsung.com/cz
http://www.samsung.com/fr
http://www.samsung.de
http://www.samsung.com/hu
http://www.samsung.com/it
http://www.samsung.lu
http://www.samsung.com/nl
http://www.samsung.com/no
http://www.samsung.com/pl
http://www.samsung.com/pt
REPUBLIC OF
IRELAND
SLOVAKIA 0800-SAMSUNG (7267864)
SPAIN 903 10 11 30 http://www.samsung.com/es
SWEDEN 0771-400 200
SWITZERLAND 0800-7267864
U.K 0870 SAMSUNG (7267864) http://www.samsung.com/uk
CIS
ESTONIA 800-7267
LATVIA 800-7267 http://www.samsung.com/lv
LITHUANIA 8-800-77777 http://www.samsung.lt
KAZAKHSTAN 8 800 080 1188 http://www.samsung.kz
RUSSIA 8-800-200-0400 http://www.samsung.ru
UKRAINE 8-800-503-0000
0818 717 100
http://www.samsung.com/uk
http://www.samsung.com/sk
http://www.samsung.com/se
http://www.samsung.com/ch
http://www.samsung.ee
http://www.samsung.com/ur
UZBEKISTAN 140-1234
Asia Pacific
AUSTRALIA 1300 362 603
CHINA 800-810-5858, 010- 6475 1880
HONG KONG 3698-4698 http://www.samsung.com/hk
http://www.samsung.uz
http://www.samsung.com/au
http://www.samsung.com.cn
INDIA 3030 8282, 1800 1100 11 http://www.samsung.com/in
V
y
í
INDONESIA 0800-112-8888
JAPAN 0120-327-527 http://www.samsung.com/jp
MALAYSIA 1800-88-9999
PHILIPPINES 1800-10-SAMSUNG (7267864)
SINGAPORE 1800-SAMSUNG (7267864)
THAILAND 1800-29-3232, 03-689-3232
TAIWAN 0800-329-999
VIETNAM 1 800 588 889
Middle East & Africa
SOUTH AFRICA 0860 7267864 (SAMSUNG)
U.A.E
800SAMSUNG (7267864)
8000-4726
http://www.samsung.com/id
http://www.samsung.com/my
http://www.samsung.com/ph
http://www.samsung.com/sg
http://www.samsung.com/th
http://www.samsung.com/tw
http://www.samsung.com/vn
http://www.samsung.com/za
http://www.samsung.com/mea
Slovníček
Obrazový bod, rozteč bodů
Obrázek na obrazovce monitoru je složen z červených, zelených a modrých bodů. Čím jsou body
blíže u sebe, tím vyšší je rozlišení monitoru. Vzdálenost mezi mezi dvěma body stejné barvy je
označována termínem rozteč bodů (dot pitch). Jednotka : mm
ertikální frekvence
Aby uživatel monitoru viděl stabilní obraz, obrazovka jej musí několikrát za sekundu vytvořit a
překreslit. Frekvence tohoto zobrazování se nazývá vertikální nebo obnovovací frekvence. Jednotka :
Hz
Příklad : Pokud se jeden paprsek obrazovky opakuje 60x za sekundu, jedná se o frekvenci 60 Hz.
Horizontální frekvence
Čas potřebný k přeběhnutí paprsku od jednoho okraje obrazovky k druhému se nazývá horizontální
cyklus. Obrácenou hodnotou horizontálního cyklu je horizontální frekvence. Jednotka : kHz
Prokláda ný a neprokládaný režim
Zobrazování vodorovných řádků obrazovky popořádku odshora dolů se nazývá neprokládaný režim.
Zobrazování nejprve lichých řádků a potom sudých řádků je prokládaný režim. Většina monitorů
používá k dosažení čistého obrazu neprokládaný režim. Prokládaný režim je režim používaný v
televizorech.
Plug & Pla
Funkce, která zajišťuje dosažení nejlepší možné kvality obrazu tím, že umožňuje automatickou
výměnu informací o nastavení mezi monitorem a počítačem. Tento monitor využívá pro funkci Plug &
Play mezinárodního standardu VESA DDC.
Rozlišen
Počet vodorovně a svisle rozmístěných bodů obrazovky, ze kterých se skládá výsledný obraz, se
(
í
)
í
)
V
©
nazývá rozlišení (resolution). Tento počet zároveň vyjadřuje přesnost zobrazení. Vysoké rozlišení je
vhodné zejména pro provádění více úloh (multitasking) na počítači, protože umožňuje zobrazit na
obrazovce více informací.
Příklad : Je-li rozlišení 1680 x 1050, znamená to, že je obraz složen z 1680 bodů ve vodorovném
S-Video
Zkratka slov Super Video. Standard S-Video umožňuje vodorovné rozlišení až 800 řádků a přináší
vysoce kvalitní obraz.
stup pro externí zařízení
Vstup pro externí zařízení je vstupem pro obraz z externích zdrojů, jako například z videorekordéru,
videokamery a přehrávačů DVD; tento vstup je samostatný od televizního vysílání.
DVD
Druh technologie digitálního disku, která spojuje výhody CD a LD, a která je charakterizována
vysokým rozlišením/kvalitou, což poskytuje uživateli jasnější obraz.
horizontální rozlišen
směru
a 1050 bodů ve svislém směru (vertikální rozlišen
.
Dosažení optimální kvality zobrazení
Nejlepší kvality obrazu dosáhnete nastavením rozlišení a obnovovací frekvence v ovládacích
panelech počítače podle níže uvedeného popisu. Není-li nejlepší kvalita v ovládacích panelech
podporována TFT-LCD monitorem, může být kvalita obrazu nízká.
Rozlišení : 1680 x 1050
Vertikální (obnovovací) frekvence : 60 Hz
Tento výrobek je vybaven TFT LCD obrazovkou vyrobenou pomocí zdokonalené polovodičové
technologie s přesností vyšší než 1ppm (jedna milióntina). Někdy se mohou ČERVENÉ, ZELENÉ,
MODRÉ a BÍLÉ pixely zdát být příliš světlé nebo naopak můžete zaznamenat černé body.
To není způsobenou špatnou kvalitou a výrobek můžete bez problémů i nadále používat.
Například počet TFT LCD sub pixelů tohoto produktu je 5.292.000.
Čistíte-li zvnějšku monitor a ovládací panel, použijte malé množství doporučeného čisticího
prostředku rozprostřené na měkký a suchý hadřík. Netlačte na LCD displej, ale jemně jej otírejte.
Zatlačíte-li příliš na displej, může se na něm objevit skvrna.
Nejte-li s kvalitou obrazu spokojeni, můžete lepší kvality dosáhnout pomocí funkce automatického
nastavení (auto adjustment function) v menu na obrazovce po stisknutí tlačítka pro zavření okna.
Pokud se po automatickém nastavení i nadále v obrazu objevuje rušení (šum), použijte funkci
nastavení FINE/COARSE.
Pokud je po dlouhou dobu zobrazen stále jeden obraz, mohou na obrazovce zůstat jeho zbytky nebo
stíny.
Potřebujete-li se na delší dobu vzdálit od zapnutého monitoru, nastavte jej proto do režimu pro
úsporu energie nebo nastavte spořič obrazovky na pohyblivý obrázek.
Autorská práva
Informace v tomto dokumentu mohou projít změnou bez předchozího upozornění.
2007 Samsung Electronics Co., Ltd. Všechna práva vyhrazena.
Jakákoli reprodukce tohoto materiálu je bez písemného povolení společnosti Samsung Electronics
Co., Ltd. přísně zakázána.
Společnost Samsung Electronics Co., Ltd. není zodpovědná za chyby v tomto materiálu ani za žádné
vedlejší či následné škody plynoucí z pořízení, obsahu či použití tohoto materiálu.
Samsung
Windows
VESA, DPMS
Association; název a logo
Environmental Protection Agency (EPA). Všechny ostatní zde zmíněné názvy produktů mohou být
ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků.
