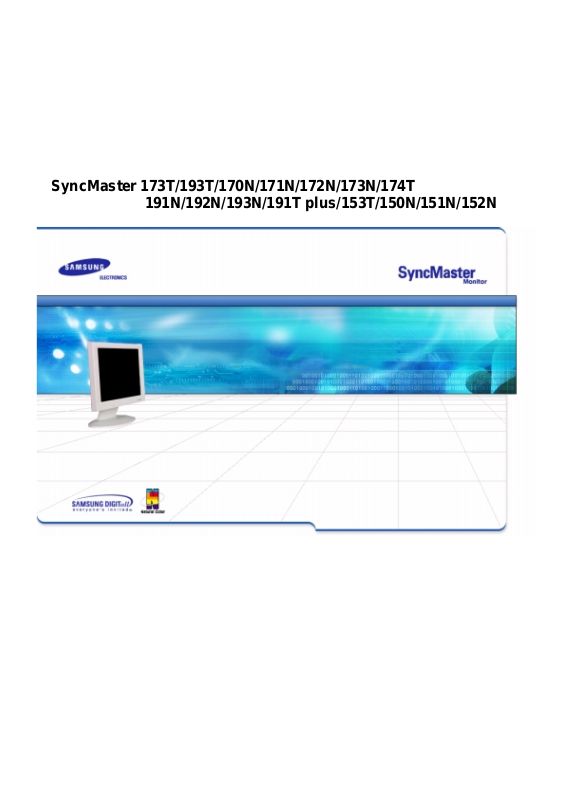

SyncMaster 173T/193T/170N/171N/172N/173N/174T

191N/192N/193N/191T plus/153T/150N/151N/152N

Page Principale Affichage Sur Ecran

Consignes de sécurité Dépannage

Notation List à Vérif ie r Alimentation Question & Réponse Installation Contrôle du Dispositif d'Autotest Nettoyage Autres

Introduction Spécifications

Déballage Général Façade PowerSaver Arrière Modes Pré-établis d'Affichage

Installation Information

Connection de Votre Ordinateur Service Installation des Pilotes Moniteur Terme

Automatique Regulatory Manual Couleur naturelle

Remplacement du support Pour un affichage meilleur

Autorité

Notation

Alimentation Installation Nettoyage Autres

Ne pas suivre les consignes marquées par ce symbole pourrait avoir comme conséquence des blessures corporelles ou des dommages sur le matériel.

Intérdit

Important a lire et a comprendre dans toutes circonstances.

Ne pas démonter Déconnecter la prise de la sortie du courant.

Ne pas toucher.

Mettez dans un endroit stable pour empêcher une décharge électrique.

Notation

Alimentation

Installation Nettoyage Autres

Lorsque vous ne vous en êtes pas servi depuis longtemps, placez votre ordinateur personnel (Pc) en mode DPMS. Si vous avez un économiseur d'écran, installez-le pour activer le mode d' écran.

Ne pas utiliser une prise endommagée ou desserrée.

! Ceci peut causer une décharge électrique ou un incendie.

Ne pas retirer la prise en tirant le fil ni toucher la prise avec les mains mouillées.

! Ceci peut causer une décharge électrique ou un incendie.

Utilisez seulement une prise ou un adaptateur adéquat.

Un sol inadapté peut causer un choc électrique ou un incendie.

Ne pas excessivement tourner la prise ou le fil, ni poser un objet lourd qui pourrait provoquer des dommages.

Oublier de respecter ces consignes peut causer une décharge électrique ou un incendie.

Déconnecter la prise lors de tempête ou d'éclairs, ou si vous ne vous en servez pas pour une longue période.

! Oublier de respecter ces consignes peut causer une décharge

électrique ou un incendie.

Ne pas brancher trop de multiprise ou de câbles à la prise de courant.

! Ceci peut causer un incendie.

Notation Alimentation

Installation

Nettoyage Autres

Ne pas couvrir les orifices du moniteur.

! Une mauvaise ventilation peut causer une panne ou un incendie.

Mettez votre moniteur dans un endroit peu humide et non poussièreux.

! Un choc électrique ou un incendie peuvent être provoqués à

l'interieur du moniteur.

Ne pas tomber le moniteur en le déplaçant.

Ceci peut endommager le moniteur ou blesser les utilisateurs.

Placez le moniteur sur une surface plate et stable.

Le moniteur peut causer des dommages en tombant.

Posez le moniteur avec précaution.

! Il peut être ainsi abîmé ou cassé.

Ne pas placez l' ecran du moniteur face au sol.

! La surface de TFT-LCD peut ainsi être abîmée.

Notation Alimentation Installation

Nettoyage

Autres

Lorsque vous voulez nettoyer le boîtier du moniteur ou la surface de l ecran (TFT-LCD), essuyez avec un tissu doux légèrement humide.

Ne pas pulveriser le détergent directement sur le moniteur.

Utiliser le détergent recommandé avec un tissu lisse.

Si le connecteur entre la prise et la broche est poussièreux ou sale, nettoyez le correctement avec un tissu sec.

! Un connecteur sale peut causer une décharge électrique ou un

incendie.

Ne pas poser de verre d'eau, de produits chimiques ou autres petits objets métalliques sur le moniteur.

! Ceci peut causer des dommages, choc électrique ou un incendie. ! Si une substance etrangère s'introduit dans le moniteur,

déconnectez la prise et contactez un centre de service.

Notation Alimentation Installation Nettoyage

Autres

Ne pas déplacer le couvercle (ou l' arrière). Les utilisateurs ne sont pas qualifiés pour ce genre d 'opération.

Ceci peut causer un choc électrique ou un incendie.

Demander cette opération à un personnel de service qualifié.

Si votre moniteur ne fonctionne pas normalement,- en particulier, s'il y a des bruits inhabituels ou des odeurs provenant de celui-cidéconnectez-le puis contactez un vendeur ou le service agréé.

Ceci peut causer une décharge électrique ou un incendie.

Ne placez aucun objet lourd sur le moniteur.

Ceci peut causer un choc électrique ou un incendie.

Pour chaque heure passer devant le moniteur, vous devriez laisser vos yeux se reposer pendant 5 minutes.

Ceci réduira la fatigue de vos yeux.

Ne pas utiliser ou stocker des substances inflammables près du moniteur.

Ceci peut causer une explosion ou un incendie.

Ne pas essayer de déplacer le moniteur en tirant sur le fil ou sur le câble vidéo.

! Ceci peut causer une panne, un choc électrique ou un incendie à

cause du câble endommagé.

Ne pas déplacer le moniteur à droite ou à gauche en tirant sur le fil ou sur le câble vidéo.

! Ceci peut causer une panne, un choc électrique ou un incendie à

cause du câble endommagé.

Ne jamais insérer d` objet métallique par l'ouverture du moniteur.

Ceci peut causer un choc électrique, un incendie ou des bléssures.

Si vous visualisez un écran fixe pendant une longue période de

temps, une image résiduelle ou floue peut apparaître.

! Passez en mode économie d'énergie ou réglez l'économiseur

d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

(Op

)

SyncMaster 173T/193T/191T plus/153T/174T

Déballage

Façade Arrière

Moniteur et Stand

Vérifiez que les éléments suivants sont inclus

dans le moniteur. S'ils manquent quelques

contactez votre vendeur .

choses,

Fil électrique

Câble DVI (Option)

Câble de signal

Guide d'installation rapide

Pour le modèle Multimedia (Option

Carte de Garantie

(N'est pas disponible dans toutes les agences)

Guide de l'utilisateur et CD d'Installation

CD d'installation du support pivotant

tion

(Multimédia stand simple ou Multimédia stand pivot et logiciel CD)

Support Multimédia haut-parleur

câbles son

(Op

)

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Déballage

Façade Arrière

Moniteur et Stand

Vérifiez que les éléments suivants sont inclus

dans le moniteur. S'ils manquent quelques

contactez votre vendeur .

choses,

Fil électrique

Câble de signal

Guide d'installation rapide

Carte de Garantie

(N'est pas disponible dans toutes les agences)

Guide de l'utilisateur et CD d'Installation

CD d'installation du support pivotant

tion

Pour le modèle Multimedia (Option

(Multimédia stand simple ou Multimédia stand pivot et logiciel CD)

Support Multimédia haut-parleur

câbles son

SyncMaster 173T/193T/191T plus/153T/174T

Déballage

Façade

Arrière

1. Bouton de Auto

2. Bouton de Sortie Touche Source

3. Bouton de MagicBright

4. Boutons d'Ajustement

5. Bouton Menu

6. Bouton d'Alimentation

7. Indicateur d'Alimentation

: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

Note

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD Quand vous enfoncez la touche Source, sélectionnez ensuite le

signal Vidéo lorsque l'affichage à l'écran (OSD) est inactif. (Quand le bouton Source est maintenu enfoncé pour changer le mode du signal d’entrée, un message apparaît au centre de l'écran et affiche le mode précédemment sélectionné – analogique ou digital.)

:si vous sélectionnez le mode Numérique, vous devez

Note

connecter votre moniteur à la carte graphique avec un port numérique utilisant le câble DVI.)

MagicBright est une nouvelle fonction du moniteur qui offre une qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des trois options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright qui sont situés à l'avant du moniteur.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

Utiliser ce bouton pour allumer et éteindre le moniteur. Indique que le Mode d'économie est en position normale ou

Puissance.

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Déballage

Façade

Arrière

1. Bouton de Auto

2. Bouton de Sortie

3. Bouton de MagicBright

4. Boutons d'Ajustement

5. Bouton Menu

6. Bouton d'Alimentation

7. Indicateur d'Alimentation

: Voir PowerSaver decrit dans le manuel pour plus d'informations concernant les fonctions de

Note

l'économie d` énergie. Pour la consérvation d'énergie, éteindre votre moniteur quand vous ne vous en servez pas ou quand vous absentez pour un long moment.

"Auto" permet au monteur de régler sor-même le signal vidéo en entrée.

Utilisez ce bouton pour Sortir du menu en cours ou de l'OSD MagicBright est une nouvelle fonction du moniteur qui offre une

qualité d'affichage en matière de luminosité et de clarté deux fois supérieure à celle d'autres moniteurs existants. Cette fonction fournit une luminosité et une résolution d'affichage plus adaptées à la visualisation de texte, d'Internet ou d'animations multimédia pour satisfaire les divers besoins de l'utilisateur. L'utilisateur peut facilement sélectionner l'une des trois options de luminosité et de résolution pré-configurées en appuyant simplement sur l'un des boutons de contrôle de MagicBright qui sont situés à l'avant du moniteur.

Ces boutons vous permettent de sélectionner et d'ajuster les éléments du menu.

Utilisez ce bouton pour afficher l` OSD et activer les éléments du menu séléctionné.

Utiliser ce bouton pour allumer et éteindre le moniteur. Indique que le Mode d'économie est en position normale ou

Puissance.

SyncMaster 173T/193T/191T plus/153T/174T

Déballage Façade

Arrière

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

2. AudioPower - Out (Option)

3. Port DVI

4. Port d'vidéo

5. Axe

a. Interrupteur d'alimentation marche/arrêt

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du

Note:

câble.

Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur

vidéo de l'ordinateur à l'arrière du moniteur. Appuyez sur le bouton à l'arrière du support, en bas, pour verrouiller le

bas du support. Remarque : veillez à ce que votre moniteur soir posé sur une surface surélevée par rapport au support avant de verrouiller le bas du support (ne pas le laisser debout sur son support). Si le moniteur est simplement posé sur une surface plane lorsque vous allez appuyer sur le bouton, il risque de tomber et de causer des blessures et endommager toute l'unité.

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Déballage Façade

Arrière

(La configuration au dos du moniteur peut être différente d'un modèle à l'autre.)

1. Port d'alimentation

2. AudioPower - Out (Option)

3. Port d'vidéo

4. Axe

a. Interrupteur d'alimentation marche/arrêt

Voir Connexion de Votre Ordinateur pour plus d'informations concernant la connexion du

Note:

câble.

Brancher le cordon électrique à la prise d 'alimentation au dos de votre moniteur.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

Appuyez sur le bouton à l'arrière du support, en bas, pour verrouiller le bas du support. Remarque : veillez à ce que votre moniteur soir posé sur une surface surélevée par rapport au support avant de verrouiller le bas du support (ne pas le laisser debout sur son support). Si le moniteur est simplement posé sur une surface plane lorsque vous allez appuyer sur le bouton, il risque de tomber et de causer des blessures et endommager toute l'unité.

SyncMaster 173T/193T/191T plus/153T/174T

Connection de Votre Ordinateur

Installation des Pilotes Moniteur Remplacement du support

Installation-Général

Connectez le fil électrique au port qui se situe au dos de votre moniteur.

Branchez le fil électrique du moniteur à la prise la plus proche. Utilisation d'un connecteur D-sub (analogique) sur la carte vidéo.

2-1.

Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

Utilisation d'un connecteur D-sub (numérique) sur la carte vidéo.

2-2.

Branchez le Câble DVI sur le port DVI en arrière de votre moniteur.

Branché sur un Macintosh.

Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un

adaptateur spécial Mac. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que

l'installation est terminée.

Si vous connectez simultanément les câbles D-sub et DVI à un ordinateur, un écran blanc peut apparaître selon le type de carte vidéo que vous utilisez .

Si, même après avoir branché correctement votre moniteur au moyen du connecteur DVI, vous obtenez un écran blanc ou flou, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur revérifie la sour ce du signal d'e ntrée .

Installation-Multimédia (Option

)

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur

2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

3. To listen in privacy,connect headphones here.

Support Multimédia haut-parleu

1. Cordon d'alimentation multimédia

2. Volume On/ Off

3. Contrôle des basses

4. Contrôle aigus

5. Prise d'entrée stéréo

6. Prise casque

)

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Connection de Votre Ordinateur

Installation des Pilotes Moniteur Remplacement du support

Installation-Général

1. Connectez le fil électrique au port qui se situe au dos de votre moniteur. Branchez le fil électrique du moniteur à la prise la plus proche.

2. Connectez le D-SUB 15 broches du câble signal vidéo au connecteur vidéo de l'ordinateur à l'arrière du moniteur.

3. Connectez l'écran au Macintosh en utilisant le câble de connexion D-SUB.

4. Si vous êtes en possession d'un ancien modèle de Macintosh, vous devrez utiliser un adaptateur spécial Mac.

5. Allumez votre ordinateur et le moniteur. Si le moniteur affiche une image, cela signifie que l'installation est terminée.

Installation-Multimédia (Option

1. Connectez le cordon d'alimentation de l'emplacement multimédia au port d'alimentation multimédia situé sur la partie arrière du moniteur

2. Brancher la câble stéréo à la sortie de la source (fiche audio, ordinateur, drive CD-Rom)

3. To listen in privacy,connect headphones here.

Support Multimédia haut-parleu

1. Cordon d'alimentation multimédia

2. Volume On/ Off

3. Contrôle des basses

4. Contrôle aigus

5. Prise d'entrée stéréo

6. Prise casque

Connection de Votre Ordinateur

Installation des Pilotes Moniteur

Remplacement du support

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L` Installation de pilote est légèrement différente d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

z Site internet : http://www.samsung-monitor.com/ (Worl dwide )

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea ) http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "

Windows ME Driver

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".

4. Cliquez le bout on "

Installer

" dans la fenêtre "

Avertissement

5. L'installation du Pilote Moniteur est terminée.

Windows XP/2000

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "

Windows XP/2000 Driver

3. Choisissez le model de votre moniteur dans la liste du model, ensuite cliquez le bouton "OK".

4. Cliquez le bout on "

Installer

" dans la fenêtre "

Avertissement

5. Si vous pouvez voir la fenêtre "

". Ensuite cliquez le bouton de "OK".

façon

Ce pilote moniteur est en garantie du logo MS, et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à SAMSUNG Monitor Homepage.

http://www.samsung-monitor.com/.

6. L'installation du Pilote Moniteur est terminée.

Message

" suivante, cliquez le bouton "

Continue de toute

Connection de Votre Ordinateur

Installation des Pilotes Moniteur

Remplacement du support

Windows XP

Windows 2000

Windows Me

Windows NT

Lorsque le système d'exploitation demande le pilote pour le moniteur. insérez le CDROM inclu avec moniteur. L'Installation de pilote est légèrement différent d'un système d'opération à l'autre. Suivez les consignes qui sont appropriées pour votre système d'opération.

Préparez un disque vierge et téléchargez le fichier de sur le site d'internet indiqué cidessous.

z Site internet : http://www.samsung-monitor.com/ (Worl dwide )

http://www.samsungusa.com/monitor/ (USA) http://www.sec.co.kr/monitor/ (Korea ) http://www.samsungmonitor.com.cn/ (China)

Système d'Opération de Microsoft® Windows® XP

Linux

1. Insérez CD dans le pilote CO-ROM.

2. Cliquez "

Thème

Commencer

" - "

Panneau de contrôle

3. Cliquez l'icône "

Affichage

" et choisissez le tab "

4. Cliquez le bout on "

Propriétés

" dans le tab "

" et puis cliquez l'icône "

Apparence et

Setting

" et puis cliquez "

Avancé

Moniteur

" et choisissez le tab "

Pilote

5. Cliquez " "

6. Choisissez "

disques

Pilote mise à jour

.." et choisissez "

Ne pas chercher, Je vais

Installer d'une list ou

…" et cliquez "

.." et puis cliquez le bouton

". Ensuite, cliquez "

Avoir

7. Cliquez le bout on " moniteur dans la liste du model et cliquez le le bouton "

8. Si vous pouvez voir la fenêtre "

". Ensuite cliquez le bouton de "

façon

Navigateur

" et choisissez Pilote D:\. Ensuite choisissez le model de votre

Message

" suivante, cliquez le bouton "

Finir

Continue de toute

Ce pilote moniteur est en garantie du logo MS , et cette installation ne nuit pas à votre system. *Le pilote certifié va être affiché à SAMSUNG Monitor Homepage.

http://www.samsung-monitor.com/

9. Cliquez le bout on "

" et puis cliquez le bouton "OK" continuellement.

Fin

10. I'installation de moniteur driver est achevée.

Système d'Opération de Microsoft® Windows® 2000 Lorsque vous observez "Signature Numérique Non Trouvé" sur votre moniteur, suivez

ces étapes.

1. Choisissez le bouton "OK" dans la fenêtre d' "

2. Cliquez le bout on "

3. Choisissez A:(D:\Driver) puis clique z le bouton "

Guide Manuel D'Installation de Moniteur

Chercher

" dans la fenêtre de "

Insérer le Disque

Fichier Necéssaire

" et enfin cliquez le bouton "OK".

Ouvrir

1. Cliquez "

2. Cliquez deux fois sur l'icône "

3. Choisissez l`onglet "

4. Choisissez "

5. Cliquez "

6. Choisissez l'"Affichage de la liste des pilotes connus pour ce dispositif de sorte que je puisse choisir un pilote spécifique". Puis cliquez sur "

7. Cliquez le bout on "

8. Cliquez le bout on "

9. Choisissez votre modèle de moniteur et cliquez sur le bouton " bouton encore une fois.

Démarrer

Cas1: Si le bouton "Propriété" est inativé, cela signifie que votre moniteur est correctement

paramétré. Veuillez arrêter l'installation.

Cas2: Si le bouton "Propriété" est inactivé, cliquez sur le bouton "

Veuillez continuer les étapes suivantes.

Pilote

", "

Installation

Moniteur

" et cliquez sur "

Chercher Ouvrir

", "

Panneau de contrôle

Affichage

Mise à jour de pilote

" puis choisissez A:(D:\Driver).

" puis cliquez le bouton "OK".

" puis cliquez "

Avancée

" Puis cliquez sur le bouton "

" puis "

Suite

Propriétés

Disquette Fournie

" puis cliquez sur le même

Suite

10. Cliquez le bouton "

Finir

" puis "

Fermer

Si vous pouvez observer "Signature Numérique Non Trouvé" cliquez le bouton " cliquez "

Système d'Opération de Microsoft® Windows® Millennium

1. Cliquez "

2. Cliquez deux fo is sur l'icône "

3. Choisissez le tab "

4. Choisissez le tab "

5. Cliquez le bout on "

6. Choisissez "

7. Choisissez " puis cliquez le bouton "Suivant ".

8. Cliquez le bout on "

9. Spécifiez A:\(D:\driver) et puis cliquez le bouton "OK".

10. Sélectionnez " ce que vous avez branché sur votre ordinateur et cliquez "OK".

11. Continuez à choisir le bouton " boîte de dialogue " (Vous pouvez voir sur autres écrans les messages d'avertissement ou autres choses, et puis cliquez l'option appropriée pour votre monituer.)

et "

Finir

Fermer

Démarrer

Spécifier la localisation du pilote Afficher la liste de touts les pilotes dans une localisation spécifique..

Montrer touts les dispositifs

", "

Installation

Settings Moniteur

Changer

Avoir Disques

Proprietés d'affichage

", "

Panneau de contrôle

Affichage

" et cliquez le bouton "

". " dans le domaine de "

fermer

" et le bouton "OK" jusqu' à ce que vous fermiez la

Proprietés Avancées

Type de Moniteur

" et choisissez le moniteur qui correspond à

Oui

". Et

"et

Système d'Opération de Microsoft® Windows® NT

1. Cliquez sur " "

Affichage

2. Dans la fenêtre de " cliquez sur "

3. Sélectionnez un mode que vous souhaitez utiliser (" et "

Fréquence verticale

4. Cliquez le bout on " après avoir cliqué sur " mode différent (baisser la résolution, le nombre de couleur).

Note: S'il n'y a pas de mode pour "Tous les modes d'Affichages", sélectionnez le niveau de résolution et la fréquence verticale en se référant au Modes d'Affichage Pré-établis que vous trouverez dans ce guide

Système d'Opération de Linux

Pour éxécuter X-Window, vous avez besoin d'avoir le fichier X86Config qui est un fichier pour le parametrage du systeme.

1. Appuyez sur " "

X86Config

2. Le troisième écran est pour "

3. Réglez la souris de votre ordinateur.

4. L` écran suivant est pour "

5. Choisissez un Clavier pour votre ordinateur.

6. L` écran suivant est "

7. Avant tout, parametrez la " entrer la valeur de la fréquence directement.)

8. Parametrez la " de la fréquence directement)

9. Entrez " l'éxecution de X-Window.

10. Vous avez " "

Exécuter

Démarrer

Tous les modes d'Affichages

Entrer

le nom du modèle de votre moniteur

fini

" X-Window après avoir installé les autres périphériques.

", "

Installation

Information sur l'Affichage

") et cliquez "OK".

Appliquer

" au premier et au deuxième écran après avoir exécuté le fichier de

installez votre moniteur

fréquence verticale

" de paramétré votre ordinateur.

" si vous remarquez que l'écran fonctionne normalement

". Si l'écran ne fonctionne pas normalement, changez pour un

Test

réglage de votre souris

sélectionner le Clavier

fréquence horizontale

", "

Panneau de Contrôle

", cliquez sur l`onglet "

Résolution

" pour votre ordinateur.(Vous pouvez

" pour votre ordinateur.( Vous pouvez entrer la valeur

". Cette information ne va pas affécter

" et cliquez deux fois sur

Installation

", "

Nombre de couleurs

" puis

çais > Principale > Réglage du moniteur > Installation de MagicTune™

Fran

Connection de Votre Ordinateu Installation des Pilotes Moniteur Remplacement du support

Installation de MagicTune™

MagicTune™ ainsi que les autres fonctions principales

1. La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

2. Le fait d'installer le logiciel MagicTune™ (réglage de l'affichage) peut rajouter un petit délai au temps nécessaire au démarrage de votre ordinateur.

3. La fonction MagicTune™ (réglage de l'affichage) n'est pas disponible en mode Jeu ou Plein écran.

4. Si elle est activée a partir d'un mode dans lequel les quatre bords de l'affichage sont noirs (mode Jeu ou DOS), la fonction "Auto" du moniteur LCD peut décentrer l'affichage de l'écran.

5. Consultez notre site web

http://www.portrait.com si vous avez d'autres questions concernant la

technologie MagicTune™ ou si vous avez besoin d'une assistance technique.

1. Généralités

Configuration recommandée

Installation étape par étape

1. Généralités - Qu'est-ce que MagicTune™

Les performances du moniteur peuvent varier suivant votre carte vidéo, votre ordinateur, les conditions d'éclairage ou tout autre facteur environnemental. Si vous voulez que votre moniteur vous affiche la meilleure image possible, vous devez le régler selon vos préférences. Malheureusement, les commandes manuelles pour régler l'image se révèlent souvent insuffisantes.Un réglage correct nécessite un programme facile à utiliser qui suit un processus, étape par étape, afin d'obtenir la meilleure qualité d'image possible.

Dans la plupart des cas, même les réglages les plus simples, comme celui de la luminosité ou du contraste, nécessite une navigation sur plusieurs niveaux dans les menus affichés à l'écran par l'OSD. Ils ne sont pas toujours faciles à appréhender. De plus, il n'y a aucune aide pour vous aider à paramétrer correctement les commandes du moniteur. Les paramètres d'affichage de chaque utilisateur peuvent être enregistrés. Cela permet de pouvoir choisir facilement des caractéristiques d'affichage si plusieurs personnes utilisent le même moniteur ou si un même utilisateur a prédéfini plusieurs réglages basés sur un contenu ou des conditions d'éclairage différents.

2. Configuration recommandée

MagicTune™est un utilitaire qui permet un réglage du moniteur et des couleurs en utilisant le protocole DDC/CI (Interface de contrôle des données relatives à l'affichage). Tous les réglages de l'affichage sont réalisés via le logiciel pour ne plus avoir à utiliser les menus de l'OSD.

 Windows 98SE

Windows Me



Windows 2000 Professional

  Windows 2000 Server

Windows XP Home Edition

  Windows XP Professional

MagicTune™ tourne en fond de tâche et vous pouvez y accéder via la barre des tâches, le menu Démarrer ou directement à partir du Bureau.MagicTune™ vous permet un réglage précis de l'affichage. Il vous permet aussi d'enregistrer et d'utiliser facilement la configuration de votre moniteur qui vous convient le mieux.

MagicTune™ est compatible avec Internet Explorer version 5.5 ou supérieur.

3. Installation étape par étape

1) Cliquez sur le fichier d'installation de MagicTune™

2) Sélectionnez la langue utilisée lors de l'installation puis cliquez sur [Suivant].

3) Début de l'installation. Click [Next].Cliquez sur [Suivant].

4) La licence d'utilisation de MagicTune™s'affiche. Lisez attentivement les Conditions d'utilisation.Si vous refusez les Conditions d'utilisation, vous ne pourrez pas installer MagicTune™ Si vous choisissez "J'accepte", le bouton [Suivant] devient accessible.Click [Next].Cliquez sur [Suivant].

5) Sélectionnez l'endroit où va s'installer MagicTune™. Cliquez ensuite sur [Suivant].

6) Sélectionnez Groupe Programme pour installer MagicTune™. Cliquez ensuite sur [Suivant].

7) Cliquez sur [Suivant] pour commencer l'installation de MagicTune™.

8) Installez MagicTune™à l'endroit que vous avez sélectionné.

9) MagicTune™s'est correctement install.Cliquez sur [OK].

Pour plus d'informations concernant l'utilisation de MagicTune™, référez-vous au programme d'aide de MagicTune™.

contents.html)

Attention

: Le programme MagicTune peut ne pas fonctionner correctement si l'alimentation est

(http://personalcomputing.portrait.com/us/support/support_mt_

coupée puis restaurée alors qu'il est en train de fonctionner.Veillez à fermer le programme MagicTune™ avant de modifier la fréquence ou la résolution verticale. N'exécutez pas le programme MagicTune™ en même temps que l'OSD. Dans le cas contraire, il se pourrait que le programme ne fonctionne pas correctement vu que les données enregistrées dans le moniteur peuvent être différentes de celles rentrées dans le programme. Si vous fermer et relancez le programme, ce dernier fonctionnera correctement car il lit les données modifiées en se rechargeant.

SyncMaster 173T/193T/191T plus/153T/174T

SyncMaster 170N/171N/172N/173N/

191N/192N/193N/150N/151N/152N

List à Vérifier

Question & Réponse Contrôle du Dispositif d'Autotest

çais > Principale > Dépannage > List à Vérifier

Fran

Avant de faire appel au service après-vente, verifiez les informations contenues dans cette partie du manuel et regardez si les problèmes peuvent être résolus par vous-même. Si vous avez besoins d'assistance, veuillez appeler le numéro figurant sur la carte de garantie ou celui qui apparait dans la section information, ou encore contactez votre vendeur.

Général | Multimédia | A contrôler avant d'utiliser MagicTune™

Général

Symptôme Liste à Vérifier Solutions

Pas d'image sur l'écran Je ne peux pas allumer le moniteur.

Est-ce que le câble électrique est connecté correctement?

Pouvez - vous observer "

Pas

de Connexion, Vérif. Câble

" sur l'écran?

Vidéo

Si l'appareil est mis sous tension, redémarrer encore une fois votre ordinateur, l'écran de demarrage apparait.

Vérifiez la Connexion du cable électrique et la prise de courant.

(branché au moyen du câble D-sub)

Vérifiez que l'ordinateur est convenablement branché.

(branché au moyen du câble DVI)

Si un message (d'erreur) apparaît à l'écran alors que le moniteur est correctement branché, vérifiez que le statut du moniteur est réglé sur analogique. Appuyez sur le bouton Source pour que le moniteur contrôle la source du signal d'entrée.

Si l'écran de démarrage apparait, faite démarrer l'ordinateur en mode "sans échec" (Window ME/2000/XP) , puis modifiez la fréquence de la carte vidéo. (Référer aux modes Pré-établir

l'Affichage)

Pouvez-vous voir "

video trop élevée

Fréquence

" sur l'écran?

Il n'y a pas d'image à l' écran. Est - ce que l'indicateur d'Alimentation clignote à l'intervalle de 1 seconde?

Note: Si l'écran de démarrage n'apparait pas, contactez un

centre de service ou votre vendeur.

Vous pouvez voir ce message quand le signal de la carte vidéo dépasse la résolution maximale et la fréquence.

Ajustez la résolution maximale et la fréquence applicable au moniteur.

Le moniteur est en mode de PowerSaver.

Appuyez sur une touche du clavier ou bougez la souris pour

activer le moniteur et restaurer l'image.

Je ne peux pas voir l'OSD

L'écran montre des couleurs étranges ou affiche seulement en noir et blanc.

Branché au moyen du câble DVI ?

Avez-vous vérrouillé le menu OSD pour empêcher des changements?

Est-ce que l'écran affiche seulement une seule couleur comme si vous regardez à travers un papier cellophane?

Les couleurs d'écran sont-elles devenues étranges après avoir exécuté un programme ou à cause d`une panne totale entre les applications?

Vous pouvez voir apparaître un écran blanc si vous lancez le système avant d'avoir branché le câble DVI ou si vous débranchez et rebranchez le câble DVI pendant que le système est en marche car certains types de cartes graphiques n'envoient pas de signaux vidéo. Branchez le câble DVI puis relancez le système.

Dévérrouillez l`OSD en appuyant sur le bouton Menu pendant plus de 5 secondes.

Vérifiez la Connexion du câble vidéo.

Assurez-vous que la carte vidéo est entièrement insérée dans la fente.

Redémarrer l'ordinateur.

Subitement, l'écran semble déséquilibré.

L'écran est hors de focalisation ou l`OSD ne peut pas être ajusté.

LED clignote mais il n'y a pas d'images sur l'écran.

Est- ce que la carte video est placée correctement?

Avez-vous changé la carte vidéo ou le pilote?

Avez - vous ajusté la résolution ou la fréquence pour le moniteur?

L'écran peut être non-équilibré á cause du cycle du signal de la carte vidéo. Réajustez- le en se référant à l'OSD.

Avez - vous ajusté la résolution ou la fréquence du moniteur?

Est-ce que la fréquence est ajustée correctement lorsque vous vérifiez le "Mode d'Affichage" dans le menu?

Installez la carte vidéo en suivant le guide pour la carte vidéo.

Ajustez la Position et la Taille en se référent a l`OSD.

Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir

l'Affichage)

Ajustez la résolution et la fréquence de la carte vidéo. (Référer aux modes Pré-établir

l'Affichage)

Ajustez la fréquence en se référant au guide de la carte vidéo et les modes Pré-établir

l'Affichage.

(La fréquence maximale par résolution peut être differente d'un produit à l'autre.)

Il y a seulement 16 couleurs qui sont montrées sur l'écran. Les couleurs de l'écran

Est-ce que les couleurs de Windows sont installées correctement?

Pour Windows ME/2000/XP: Paramétrez correctement les couleurs dans le Panneau de Contrôle, à l'

Affichage

, à

changent en changeant la carte vidéo.

Est-ce que la carte vidéo a été placée correctement?

Installation

Installez la carte vidéo en se référant au guide d`installation de la carte vidéo.

Il y a un message qui s' affiche "Moniteur Inconnu, Plug&Play

Avez-vous installé le pilote du moniteur?

Installez le pilote du moniteur

selon les Instructions pour l'Installation du Pilote.

(Vesa DDC) moniteur trouvé".

Voir le guide de la carte vidéo pour voir si la fonction Plug&Play (VESA DDC) peut

Installez le pilote du moniteur

selon les Instructions pour l'Installation du Pilote.

être supportée.

Vérifiez les éléments suivants pour voir s'il y a des problèmes avec le moniteur.

1. Vérifiez si le fil électrique et le câble sont correctement connectés à l'ordinateur.

2. Vérifiez si l'ordinateur émet un "beep" sonore plus de 3 fois lorsqu'il démarre. (Si c est le cas, demandez le service après vente pour votre carte mère)

3. Si vous installez une nouvelle carte vidéo ou si vous assemblez un ordinateur(PC), vérifiez si l'adapteur (video) et le pilote du moniteur sont bien installés

4. Contrôlez si le taux de rafraichissement de l'écran est placé à 75Hz ou à 85Hz (Ne pas dépasser 60Hz quand vous utilisez la résolution maximale.)

5. Si vous avez un problème en installant l'adaptateur, démarrez en mode "Sans Échec", puis enlever le Pilote d' Affichage qui se trouve sur le "

Administration des Periphériques

", et redémarrer l'ordinateur pour réinstaller le pilote de l

Panneau de Contrôle, Systèm

'adaptateur (video).

Multimédia

Symptôme Solutions

Il n'y a aucun son.

Branchez complètement la prise stéréo d'entrée du moniteur à la prise stéréo de la sortie de l'ordinateur en utilisant la câble vocale ou réglez le volume.

Le son est trop faible.

Augmentez le volume jusqu'à MAX. Si le son est encore faible même après avoir augmenté le volume jusqu'à MAX, réglez le volume de la carte son ou le programme logiciel dans votre ordinateur.

Le son est trop perçant.

Baissez légèrement le volume. Si vous utilisez un long microphone, réglez le volume lorsque vous gardez une certaine distance du haut-parleur.

Le son est trop indistinct.

Le son est deformé.

Réglez encore l'Aigu et la Basse.

Baissez le volume. Mettez un magazine ou un petit morceau sous le support de votre moniteur.

A contrôler avant d'utiliser MagicTune™

1. La fonction MagicTune™ (réglage de l'affichage) n'est pas disponible en mode Jeu ou Plein écran.

2. Si elle est activée a partir d'un mode dans lequel les quatre bords de l'affichage sont noirs (mode Jeu ou DOS), la fonction "Auto" du moniteur LCD peut décentrer l'affichage de l'écran.

3. Le fait d'installer le logiciel MagicTune™ (réglage de l'affichage) peut rajouter un petit délai au temps nécessaire au démarrage de votre ordinateur.

Si les problèmes se produisent répétitivement, contactez un centre de service agréé.

Note:

Question Réponse

List à Vérifier

Question & Réponse

Contrôle du Dispositif d'Autotest

Comment puis-je changer la fréquence?

Comment puis-je ajuster la résolution?

Comment puis-je installer la fonction Power Saving?

Comment puis-je nettoyer le boîtier extérieur/ le Panneau LCD?

La fréquence peut être modifiée par reconfiguration de la carte vidéo.

Notez que le support de la carte vidéo peut varier selon la version du pilote utilisé. (Faire référence à l'ordinateur ou au pilote de la carte vidéo pour les details)

Windows ME/XP/2000: Modifiez la résolution dans Panneau de

Contrôle, Affichage, Installation

* Contactez le fabricant de la carte vidéo pour plus de détails.

Windows ME/XP/2000: Installez la fonction dans le BIOSSETUP de l'ordinateur ou dans l'économiseur d'écran.(Se référer à Windows/ Guide de l'Ordinateur)

Déconnectez le fil électrique ensuite nettoyez le moniteur avec un tissu doux en se servant également de solution nettoyante ou d'eau ordinaire.

Ne pas laisser de détergent ni faire d'égratinure sur la boîtier. Ne pas laisser l'eau s'infiltrer dans le moniteur.

List à Vérifier Question &

Réponse

Contrôle du Dispositif d'Autotest

Un dispositif d'Autotest est fourni pour que vous puissiez vous-même controler le fonctionnement du moniteur. Si votre moniteur et l'ordinateur sont correctement branchés mais l'écran de moniteur reste sombre et que l'indicateur de l'Alimentation clignote, lancez un dispositif d' Autotest en éxécutant les étapes suivantes.

1. Éteignez le moniteur et l'ordinateur.

2. Débranchez le câble vidéo qui est au dos de l'ordinateur.

3. Mettez sous tension votre moniteur. Si votre moniteur fonctionne normalement, vous verrez une boîte avec une bordure et

du texte comme illustrés ci-dessous: Les trois boîtes à l'intérieur de la bordure rouge sont rouge, verte, et bleue.

L'absence de l'une des boites indique un problème avec votre moniteur. Cette boîte apparaît également pendant une opération normale si le câble vidéo est déconnecté ou endommagé.

4. Éteignez votre moniteur et reconnectez le câble vidéo; puis allumez votre ordinateur et le moniteur.

Si votre l'écran de moniteur reste vide malgré l'application des procédures précédentes, vérifiez le contrôleur de votre vidéo et le système de votre ordinateur.; votre moniteur fonctionne normalement.

S'il y a des anomalies avec le signal d'entrée,un message apparait sur l'écran ou l'écran reste noir même si l'indicateur d'alimentaton LED est en mis sous tension. Le message pourrait indiquer que le moniteur est hors de l'intervalle de balayage et que vous avez besoin de contrôler le câble vidéo.

La localisation et la position du moniteur peuvent influencer sur la qualité et sur les autres caractéristiques du moniteur.

1. La localisation et la position de moniteur peuvent influencer sur la qualité et sur les autres

caractéristiques de moniteur. S'il y a un haut - parleur près de moniteur, débranchez et mettez -le dans un autre endroit.

2. Déplacez tous les dispositifs électroniques tels que radio, ventilateur, horloge, et telephone qui se trouvent a moins d'un mètre du moniteur.

z Un moniteur recrée les signaux visuels qu' il a reçu de l'ordinateur personnel(PC). Ainsi, s'il y

a des problèmes avec l'ordinateur personnel (PC) ou la carte vidéo, cela peut rendre le moniteur blanc, avoir une coloration faible, un bruit de fond, Fréquence video trop élevée, etc. Dans ce cas, il faut d'abord verifier la source du problème, et ensuite contacter un centre de service ou votre vendeur.

Jugez les conditions de travail du moniteur

S'il n'y a pas d'image sur l'écran ou le message "Fréquence video trop élevée" apparaît, déconnectez le cable de l'ordinateur pendant que le moniteur est encore en marche.

{ S'il y a un message sur l'écran ou si l'écran devient blanc, cela signifie que le moniteur

est en état de marche.

{ Dans ce cas, contrôlez les problèmes de l'ordinateur.

Général

Nom du Modèle SyncMaster 173T

Général

PowerSaver Modes Pré-établis

d'Affichage

Panneau LCD

Taille 17,0 inch en diagonal Zone d'Affichage 337,92 (H) x 270,336 (V) Pixel Pitch 0,264 (H) x 0,264 (V) Type a-si TFT active matrix Angle de vue 170(H) / 170(V)

Synchronisation

Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.2 77 Couleurs

Résolution

Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG(Option), 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif

Fréquence maximale

140 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable

Consommation d'Électricité

42W (Maximum)

Dimensions (LxPxH) / Poids

368,2 x 177,0 x 394,3 mm / 5,0kg 368,2 x 58,8 x 310,1 mm (sans le support)

VESA Interface de support

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à

moins que l'utilisateur souhai te choi sir une con f igu ratio n différente.

Point acceptable

Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

! Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3.932.160.

Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

Nom du Modèle SyncMaster 193T/191T plus

Général

PowerSaver Modes Pré-établis

d'Affichage

Panneau LCD

Taille 19,0 inch en diagonal Zone d'Affichage 376,32 (H) x 301,056 (V) Pixel Pitch 0,294 (H) x 0,294 (V) Type a-si TFT active matrix Angle de vue 170(H) / 170 (V)

Synchronisation

Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.2 77 Couleurs

Résolution

Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG(Option), 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif

Fréquence maximale

140 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable

Consommation d'Électricité

42W (Maximum)

Dimensions (LxPxH) / Poids

416,3 x 207,0 x 411,7 mm / 6,15kg 416,3 x 57,9 x 342,0 mm(sans le support)

VESA Interface de support

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

moins que l'utilisateur souhai te choi sir une con f igu ratio n différente.

Point acceptable

! Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3.932.160.

Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

Nom du Modèle

SyncMaster 170N/171N/172N/173N

Général

PowerSaver Modes Pré-établis

d'Affichage

Panneau LCD

Taille 17,0 inch en diagonal Zone d'Affichage 337,92 (H) x 270,336 (V) Pixel Pitch 0,264 (H) x 0,264 (V) Type a-si TFT active matrix Angle de vue 170(H) / 170 (V)

Synchronisation

Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.2 77 Couleurs

Résolution

Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé H/V Sync, Sync-en-vert (Option) Niveau TTL, positif ou négatif

Fréquence maximale

140 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable

Consommation d'Électricité

42W (Maximum)

Dimensions (LxPxH) / Poids

368,2 x 177,0 x 394,3 mm / 4,7kg 368,2 x 58,8 x 310,1 mm (sans le support)

VESA Interface de support

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

Point acceptable

z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3.932.160.

Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

Nom du Modèle

SyncMaster 191N/192N/193N

Général

PowerSaver Modes Pré-établis

d'Affichage

Panneau LCD

Taille 19,0 inch en diagonal Zone d'Affichage 376,32 (H) x 301,056 (V) Pixel Pitch 0,294 (H) x 0,294 (V) Type a-si TFT active matrix Angle de vue 170(H) / 170 (V)

Synchronisation

Horizontale 30 ~ 81 kHz Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.2 77 Couleurs

Résolution

Résolution optimale 1280 x 1024@60Hz Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé H/V Sync, Niveau TTL, positif ou négatif

Fréquence maximale

135 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable

Consommation d'Électricité

45W (Maximum)

Dimensions (LxPxH) / Poids

416,3 x 207,0 x 411,7 mm / 5,95kg 416,3 x 57,9 x 342,0 mm(sans le support)

VESA Interface de support

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

Point acceptable

z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3.932.160.

Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

Nom du Modèle SyncMaster 153T

Français > Principale > Spécifications > Général

Général

PowerSaver

Modes Pré-établis d'Affichage

Panneau LCD

Taille 15,0 inch en diagonal

Zone d'Affichage 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Type a-si TFT active matrix

Angle de vue 140(H) / 115(V)

Synchronisation

Horizontale 30 ~ 61 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.277 Couleurs

Résolution

Résolution optimale 1024 x 768@60Hz

Résolution maximale 1024 x 768@75Hz

Signal d'Entrée, terminé

RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif

Fréquence maximale

80 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable

Consommation d'Électricité

Moins de 30W

Dimensions (LxPxH) / Poids

339,8 x 152,0 x 342,5 mm / 3,65kg 339,8 x 55,0 x 266,3 mm(sans le support)

VESA Interface de support

75 mm x 75 mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

Ce moniteur peut être installé sur n'importe quel système compatible Plug & Play. Interaction entre

le moniteur et le système de l`ordinateur vont fournir les meilleures conditions d'opération et d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

z Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2.359.296.

Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

Nom du Modèle

Français > Principale > Spécifications > Général

SyncMaster 150N/151N/152N

Général

PowerSaver

Modes Pré-établis d'Affichage

Panneau LCD

Taille 15,0 inch en diagonal

Zone d'Affichage 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Type a-si TFT active matrix

Angle de vue 140(H) / 115(V)

Synchronisation

Horizontale 30 ~ 61 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.277 Couleurs

Résolution

Résolution optimale 1024 x 768@60Hz

Résolution maximale 1024 x 768@75Hz

Signal d'Entrée, terminé

RVB, Analogue 0,7 Vpp positif à 75 ohms Separé H/V sync, Composé H/V sync, Sync-en-vert (Option) Niveau TTL, positif ou négatif

Fréquence maximale

80 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable

Consommation d'Électricité

Moins de 30W

Dimensions (LxPxH) / Poids

339,8 x 152,0 x 342,5 mm / 3,2kg 339,8 x 55,0 x 266,3 mm (sans le support)

VESA Interface de support

75 mm x 75 mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

d'installation du moniteur. Dans ce cas, l'Installation du moniteur va se faire automatiquement, à moins que l'utilisateur souhaite choisir une configuration différente.

Point acceptable

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 2.359.296.

Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

Nom du Modèle SyncMaster 174T

çais > Principale > Spécifications > Général

Fran

Général

PowerSaver Modes Pré-établis

d'Affichage

Panneau LCD

Taille 17,0 inch en diagonal

Zone d'Affichage 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Type a-si TFT active matrix

Synchronisation

Horizontale 30 ~ 81 kHz

Verticale 56 ~ 75 Hz

Couleur d'Affichage

16.194.277 Couleurs (Modèle hors TCO'03)

16.194.277 Couleurs (Modèle respectant la norme TCO'03 )

Résolution

Résolution optimale 1280 x 1024@60Hz

Résolution maximale 1280 x 1024@75Hz

Signal d'Entrée, terminé

RVB Analog, DVI compatible Digital RVB. Composé H/V Sync, SOG(Option), 0,7 Vpp positif à 75 ohms, Separé H/V sync, Niveau TTL, positif ou négatif

Fréquence maximale

140 MHz

Alimentation

AC 90 ~ 264 VAC, 60/50 Hz ± 3Hz

Câble signal

Câble 15pin-to-15pin D-sub , détachable Câble DVI-D to DVI-D , détachable

Consommation d'Électricité

Moins de 42W

Dimensions (LxPxH) / Poids

368,2 x 177,0 x 394,3 mm / 5,0kg 368,2 x 58,8 x 310,1 mm (sans le support)

VESA Interface de support

100mm x 100mm (pour l'utilisation du matériel Specialty(Arm) Mounting)

Considérations Environnementales

Fonctionnement Température: 50°F ~ 104°F(10°C ~ 40°C)

Humidité: 10% ~ 80%, sans condensation

Stockage Température: -4°F ~113°F (-20°C ~ 45°C)

Humidité: 5% ~ 95%, sans condensation

Capacité Plug and Play

Point acceptable

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3.932.160.



Fonction MagicTune™ (Réglage Affichage)

La fonction MagicTune™ (réglage de l'affichage) n'est disponible que pour Windows 98 SE ou les versions supérieures.

Support Multimédia haut-parleur

Dimension (Longueur x Hauteur x Profondeur)/ Poids du corps du moniteur/ Poids de l'emballage

220 x 253 x 208 (mm)

Entrée Audio Prise Stéréo gauche/droite, 0,5 Vrms

Sortie Audio (G) 2,2W + (D) 2,2W / THD 10% à 8 ohm

Réponse de Fréquence 40 Hz ~ 20 KHz (-3dB)

Casque Sortie Max 20mW (Prise 3,5 pi)

Haut-parleur 8ohm x 2 pcs, 70 x 32(mm)

REMARQUE : Le design et les spécifications peuvent changer sans préavis.

Général

PowerSaver

Modes Pré-établis d'Affichage

Ce moniteur est doté d' un système d'économie d'énergie appellé "PowerSaver". Ce système fait passer en mode de base consommation électrique votre moniteur s'il n'a pas été utilisé pendant un certain laps de temps. Le moniteur retrouve son fonctionnement normal dès que vous bougez la souris de l'ordinateur ou si vous appuyez sur une touche du clavier. Pour économie d'énergie, veuillez couper l'alimentation de votre moniteur lorsque vous ne vous en servez pas ou lorsque vous le laissez sans l`utiliser pendant une longue période. Pour que le PowerSaver puisse fonctionner, votre moniteur doit être connecté à une carte vidéo, installée dans votre ordinateur,qui doit etre compatible VESA , et conforme au DMPS. Utilisez l'utilitaire installé sur l'ordinateur pour configurer cette fonction.

SyncMaster 170N/171N/172N/173N/173T/193T/191T plus/174T

Mode

Indicateur

d'alimentation

Consommation

d'électricité

Fonctionnement

normal

Vert Vert, clignotant Noir

Moins de 42W Moins de 2W Moins de 1W

SyncMaster 191N/192N/193N

Mode

Indicateur

d'alimentation

Consommation

d'électricité

Fonctionnement

normal

Vert Vert, clignotant Noir

Moins de 45W Moins de 2W Moins de 1W

Mode

d'économie de

puissance

EPA/ENERGY

2000

Mode

d'économie de

puissance

EPA/ENERGY

2000

Eteindre le

courant

électrique

(120Vac)

(Bouton

d'Alimentation)

Eteindre le

courant

électrique

(120Vac)

(Bouton

d'Alimentation)

Ce moniteur est conforme aux normes EPA E

NERGY STAR

et ENERGY2000

lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec ENERGY STAR®, SAMSUNG affirme que ce produit

répond aux directives de E

NERGY STAR

concernant l'économie de l'énergie.

Français > Principale > Spécifications > PowerSaver

Général

PowerSaver

Modes Pré-établis d'Affichage

SyncMaster 150N/151N/152N/153T

Eteindre le courant

électrique

(120Vac)

(Bouton

Mode

Fonctionnement

normal

Mode d'économie de

puissance

EPA/ENERGY 2000

d'Alimentation)

Indicateur

d'alimentation

Consommation

d'électricité

Ce moniteur est conforme aux normes EPA E

Vert Vert, clignotant Noir

Moins de 30W Moins de 2W Moins de 1W

NERGY STAR

et ENERGY2000

lorsqu'il est utilisé avec un ordinateur équipé d'une fonctionnalité VESA DPMS. Étant en partenariat avec E répond aux directives de E

NERGY STAR

, SAMSUNG affirme que ce produit

concernant l'économie de l'énergie.

SyncMaster 173T/193T/170N/171N/172N/173N/191N/192N/193N/191T plus/174T

Si le signal transféré à partir de l'ordinateur est le même que les Modes Pré-établis pour l'Affichages, l'écran sera alors ajusté automatiquement. Cependant, si le signal diffère, l'écran peut devenir noir alors que LED fonctionne. Référez-vous au guide de la carte vidéo et réglez l'écran

Général PowerSaver

Modes Préétablis d'Affichage

ainsi:

Table 1. Modes Pré-établis d'Affichage

Fréquence

Mode d’affichage

IBM, 640 x 350 31,469 70,086 25,175 +/IBM, 640 x 480 31,469 59,940 25,175 -/IBM, 720 x 400 31,469 70,087 28,322 -/+ MAC, 640 x 480 35,000 66,667 30,240 -/MAC, 832 x 624 49,726 74,551 57,284 -/VESA, 640 x 480 37,500 75,000 31,500 -/VESA, 640 x 480 37,861 72,809 31,500 -/VESA, 800 x 600 35,156 56,250 36,000 +,-/+,VESA, 800 x 600 37,879 60,317 40,000 +/+ VESA, 800 x 600 46,875 75,000 49,500 +/+ VESA, 800 x 600 48,077 72,188 50,000 +/+ VESA, 1024 x 768 48,363 60,004 65,000 -/VESA, 1024 x 768 56,476 70,069 75,000 -/VESA, 1024 x 768 60,023 75,029 78,750 +/+ VESA, 1280 x 1024 63,981 60,020 108,00 +/+ VESA, 1280 x 1024 79,976 75,025 135,00 +/+ SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Horizontale

(kHz)

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale d'écran s'appelle le Cycle Horizontale et le nombre inverse de ce Cycle Horizontale est appelé la Fréquence horizontale. Unité: kHz

Fréquence

Verticale

(Hz)

Fréquence

(MHz)

Synchronisation

Polarité de

(H/V)

Fréquence Verticale

Comme une l ampe fluorescente, l'écran doit répéter la même imag e plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

SyncMaster 153T/150N/151N/152N

Général

PowerSaver

Modes Préétablis d'Affichage

ainsi:

Table 1. Modes Pré-établis d'Affichage

Fréquence

Mode d’affichage

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontale

(kHz)

Fréquence Horizontale

Français > Principale > Spécifications > Modes Pré-établis d'Affichage

Fréquence

Verticale

(Hz)

Fréquence

(MHz)

Polarité de

Synchronisation

(H/V)

Fréquence Verticale

Comme une lampe fluorescente, l'écran doit répéter la même image plusieurs fois par seconde pour afficher une image visible pour l'utilisateur. La fréquence de répétition est appelée Fréquence Verticale ou le Taux de Rafraîchissement Unité: Hz

Service

Terme Regulatory Couleur naturelle

Pour un affichage meilleur

Autorité

U.S.A. :

Samsung Computer Products Custo mer Servi ce 400 Valley Road, Suite 201, Mt. Arlington, NJ 07856 Tel. : (973)601-6000, 1-800-SAMSUNG (1-800-726-7864) Fax. : (973)601-6001

http://www.samsungusa.com/monitor

BRAZIL :

Samsung Eletronica da Amazonia Ltda. R. Prof. Manoelito de Ornellas, 303, Terro B Chacara Sto. Antonio, CEP : 04719-040 Sao Paulo, SP SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc. 7037 Financial Drive Mississauga, Ontario L5N 6R3 Tel. : 1-800-SAMSUNG (1-800-726-7864) Fax. : (905) 542-1199

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia Cra 9 No 99A-02 Of. 106 Bogota, Colombia Tel.: 9-800-112-112 Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : soporte@samsung-latin.com

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A. Calle 50 Edificio Plaza Credicorp, Planta Baja Panama Tel. : (507) 210-1122, 210-1133 Tel : 800-3278(FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung Av.Argentina 1790 Lima1. Peru Tel: 51-1-336-8686 Fax: 51-1-336-8551

http://www.samsungperu.com/

GERMANY :

TELEPLAN Rhein-Main GmbH Feldstr. 16 64331 Weiterstadt T. 06151/957-1306 F. 06151/957-1732 * EURO 0,12/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd. Customer Response Centre 7 Parkview Drive, Homebush Bay NSW 2127 Tel : 1300 362 603

http://www.samsung.com.au/

ITALY :

Samsung Electronics Italia S.p.a. Via C. Donat Cattin, 5 20063 Cernusco s/Naviglio (MI) Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

ESPAÑA :

Samsung Electronics Comercial Iberica, S.A. Ciencies, 55-65 (Poligono Pedrosa) 08908 Hospitalet de Llobregat (Barcelona) Tel. : (93) 261 67 00 Fax. : (93) 261 67 50

http://samsung.es/

United Kingdom :

Samsung Electronics (UK) Ltd. Samsung House, 225 Hook Rise South Surbiton, Surrey KT6 7LD Tel. : (0208) 391 0168 Fax. : (0208) 397 9949 < European Service Center & National Service > Stafford Park 12 Telford, Shropshire, TF3 3BJ Tel. : (0870) 242 0303 Fax. : (01952) 292 033

http://samsungservice.co.uk/

THAILAND :

HAI SAMSUNG SERVICE CENTER MPA COMPLEX BUILDING,1st-2nd Floor 175 SOI SUEKSA VIDHAYA SATHON SOI 12 SILOM ROAD ,SILOM,BANGRAK BANGKOK 10500 TEL : 0-2635-2567 FAX : 0-2635-2556

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park, Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa Tel : 0027-11-549-1621 Fax : 0027-11-549-1629

http://www.samsung.co.za/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE 4 Glybochitska str. Kiev, Ukraine Tel. 8-044-4906878 Fax 8-044-4906887 Toll-free 8-800-502-0000

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB Box 713 S-194 27 UPPLANDS VÄSBY SVERIGE Besöksadress : Johanneslundsvägen 4 Samsung support Sverige: 020-46 46 46 Samsung support Danmark : 8088-4646 Samsung support Norge: 8001-1800 Samsung support Finland: 0800-118001 Tel +46 8 590 966 00 Fax +46 8 590 966 50

http://www.samsung.se/

HUNGARY :

Samsung Electronics Magyar Rt. 1039, Budapest, Lehel u. 15-17. Tel: 36 1 453 1100 Fax: 36 1 453 1101

http://www.samsung.hu/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service Paris Nord 2 66 rue des Vanesses BP 50116 Villepinte 95950 Roissy CDG Cedex Tel : 08 25 08 65 65 Fax : 01 48 63 06 38

http://www.samsungservices.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A. Rua Mário Dioniso, N

2 - 1º Drt. 2795-140 LINDA-A-VELHA

Tel. 214 148 114/100 Fax. 214 148 133/128

Free Line 800 220 120

http://www.samsung.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V. Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS Service and informatielijn ; Belgium :0800-95214, http://www.samsung.be/ Netherlands : 0800-2295214, http://www.samsung.nl/

CHILE :

SONDA S.A. Teatinos 550, Santiago Centro, Santiago, Chile Fono: 56-2-5605000 Fax: 56-2-5605353 56-2-800200211

http://www.sonda.com/ http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V. Saturno 44 Col. Nueva Industrial Vallejo Del. Gustavo A. Madero C.P. 07700 Mexico D.F. Tel. 01 57 47 51 00 Fax. 01 57 47 52 02 RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO DEL. GUSTAVO A. MADERO C.P. 07700 MEXICO D.F. TEL. 5747-5100 RFC: SEM950215S98

JOONG-ANG DAILY NEWS BLDG. 7 SOON-WHA-DONG CHUNG-KU, C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Terme

Regulatory Couleur naturelle

Pour un affichage meilleur

Autorité

Distance entre deux points

L'image de l'écran est composée de points rouges, vert et bleus. Plus les points sont proches, plur la resolution est haute. La distance entre deux points de même couleur est appelé 'Distance entre les Deux Points'. Unité: mm

Fréquence Verticale

L'écran doit être réaffiché plusieurs fois par seconde afin de créer et afficher l'image pour l'utilisateur. La fréquence de cette répétition par seconde est appelée Fréquence Verticale ou le Taux de RafraÎchissement. Unité: Hz

Example: Si le même point lumineux s affiche 60 fois par seconde, il est considéré comme

étant à 60 hertz. Dans ce cas-ci, le clignotement sur l'écran peut être détecté. Pour éviter ce problème, vous avez à votre disposition le mode Sans Scintillement avec une fréquence verticale supérieure à 70Hz.

Fréquence Horizontale

Le temps de balayer une ligne reliant le bord droit au bord gauche horizontale de l'écran s'appelle Cycle Horizontale. Le nombre inverse de Cycle Horizontale est appelé la Fréquence Horizontale. Unité: kHz

Entrecroiser et methode de Non-Entrecroiser

La methode Entrecroisé consiste à montrer les lignes horizontales de l'écran dans l'ordre de haut en bas. La méthode Non-Entrecroisé est utilisé dans la plupart des moniteurs pour s`assurer une image claire. La méthode Entrecroisé est la même que celle de la télévision.

Plug & Play

Ceci est une fonction qui apporte la meilleure qualité d'écran pour l'utilisateur en permettant l' échange d'informations automatique entre l'ordinateur et le moniteur. Ce moniteur suit le standard international VESA DDC pour la fonction Plug & Play.

Résolution

Le nombre de points verticaux et horizontaux constituent l'image d'écran appelée 'résolution'. Ce nombre montre la précision de l'affichage. La haute résolution est excellente pour accomplir des tâches multiples car plus d'informations et d `images peuvent être affichées sur l'écran.

Example: Si la résolution est de 1280x1280, cela signifie que l'écran est constitué de 1280

points horizontaux (resolution horizontale) et de 1280 lignes verticales(résolution verticale).

Service Terme

Regulatory

Couleur naturelle Pour un affichage meilleur

Autorité

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable protection against harmful interference in a residential installation. This equipment generates, uses, and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to radio communications. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to radio or television receptions, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving antenna. z Increase the separation between the equipment and receiver. z Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could void the user's authority to operate the equipment. If necessary, consult your dealer or an experienced radio/television technician for additional suggestions. You may find the booklet called How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared by the Federal Communications Commission. It is available from the U.S. Government Printing Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance: SAMSUNG ELECTRONICS CO., LTD America QA Lab of Samsung 3351 Michelson Drive, Suite #290, Irvine, CA92612 USA Tel) 949-975-7310 Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It may be suitable for connection to any UL Listed personal computer with similar configuration. Before making the connection, make sure the voltage rating of the computer convenience outlet is the same as the monitor and that the ampere rating of the computer convenience outlet is equal to or exceeds the monitor voltage rating. For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 515P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC), (93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the European Community. Compliance with these directives implies conformity to the following European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference z EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in a domestic environment, it may cause radio interference. Install and use the equipment according to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and to the further development of environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment.The main problem as far as monitors and other electronic equipment are concerned is that environmentally harmful substances are used both in the products and during their manufacture. Since it has not been possible so far for the majority of electronic equipment to be recycled in a satisfactory way, most of these potentially damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are important from both the working and natural environment viewpoints. Since all types of conventional electricity generation have a negative effect on the environment (acidic and climateinfluencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment in offices consumes an enormous amount of energy, since it is often routinely left running continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international environmental labelling of monitors. The labelling scheme was developed as a joint effort by the TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated solvents. The product must be prepared for recycling and the manufacturer is obliged to have an environmental plan, which must be adhered to in each country where the company conducts its operations policy. The energy requirements include a demand that the monitor after a certain period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the reduction of electric and magnetic fields, along with physical and visual ergonomics and good usability.

TCO Development Unit 1996-11-29 On the page this folder you will find a brief summary of the environmental requirements met by this product. The complere environmental criteria document may be ordered from: TCO Development Unit S-11494 Stockholm Sweden Fax: +46 8 782 92 07 E-mail (Internet):

development@tco.se

Current information regarding TCO'95-approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer casing can consist of flame retardant substances. These are related to another group of environmental toxins, PCBs, which are suspected to give rise to similar harm, including reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

z TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of mercury. It also demands that no mercury is present in any of the electrical or electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on Earth of ultraviolet light with consequent increased risks of skin cancer (malignant melanoma).

z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you with a product developed for professional use. Your purchase has also contributed to reducing the burden on the environment and also to the further development of environmentally adapted electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international environmental and quality labelling labelling of personal computers. The labelling scheme was developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees), Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging the adaptation of goods and services to the environment. The main problem, as far as computers and other electronics equipment are concerned, is that environmentally harmful substances are used both in the products and during their manufacture. Since it is not so far possible to satisfactorily recycle the majority of electronics equipment, most of these potentially damaging substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are important from the viewpoints of both the work (internal) and natural (external) environments. Since all methods of electricity generation have a negative effect on the environment (e.g. acidic and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The Swedish Society for Nature Conservation). These demands impose restrictions on the presence and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and chlorinated solvents, among other things. The product must be prepared for recycling and the manufacturer is obliged to have an environmental policy which must be adhered to in each country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden Fax: +46 8 782 92 07 Email (Internet):

development@tco.se

Current information regarding TCO'99 approved and labelled products may also be obtained via the Internet, using the address:

http://www.tco-info.com/

Environmental requirements Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer casing can consist of flame retardant substances. Most flame retardants contain bromine or chloride, and those flame retardants are chemically related to another group of environmental toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are suspected of giving rise to severe health effects, including reproductive damage in fish-eating birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams must not contain flame retardants with organically bound bromine or chlorine. Flame retardants are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain computer displays. Cadmium damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any mercury. It also demands that mercury is not present in any of the electrical or electronics components associated with the labelled unit. There is however one exception. Mercury is, for the time being, permitted in the back light system of flat panel monitors as today there is no commercially available alternative. TCO aims on removing this exception when a Mercury free alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere, causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer (malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your display is designed, manufactured and tested according to some of the strictest quality and environmental requirements in the world. This makes for a high performance product, designed with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the user and to reduce sight and strain problems. Important parameters are luminance, contrast, resolution, reflectance, colour rendition and image stability.

Energy

• Energy-saving mode after a certain time – beneficial both for the user and the environment

• Electrical safety

Emissions

• Electromagnetic fields

• Noise emissions

Ecology

• The product must be prepared for recycling and the manufacturer must have a certified environmental management system such as EMAS or ISO 14 000

• Restrictions on o chlorinated and brominated flame retardants and polymers o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation with scientists, experts, users as well as manufacturers all over the world. Since the end of the 1980s TCO has been involved in influencing the development of IT equipment in a more userfriendly direction. Our labelling system started with displays in 1992 and is now requested by users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I equipment, which is not protected against ingress of liquids. The product is not suitable for use in the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC 601-1-2:1994. These limits are designed to provide reasonable protection against harmful interference in a typical medical installation. This equipment generates, uses and can radiate radio frequency energy and, if not installed and used in accordance with the instructions, may cause harmful interference to other devices in the vicinity. However, there is no guarantee that interference will not occur in a particular installation. If this equipment does cause harmful interference to other devices, which can be determined by turning the equipment off and on, the user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device. z Increase the separation between the equipment. z Connect the equipment into an outlet on a circuit different from that to which the other device

(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1. Everybody who connects additional equipment to the signal input part or signal output part configures a medical system, and is therefore, responsible that the system complies with the requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms. ** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service Terme Regulatory

Couleur naturelle

Pour un affichage meilleur

Autorité

Programme du Logiciel "Couleur naturelle"

L'un des problèmes récents lors de l'utilisation d'un ordinateur est la couleur des images imprimées par une imprimante ou d'autres images scannées par un scanner ou un appareilphoto digital ne sont pas identiques à celles visibles sur le moniteur. La Couleur Naturelle S/W est la solution ideale pour ce problème. C'est un système de gestion de couleur développée par Samsung Electronics en association avec Korea Electronics & Telecommunications Research Institute (ETRI). Ce système est disponible seulement pour les moniteurs Samsung et produit les images imprimées ou scannées qui ont les mêmes couleurs que les images du moniteur.

Comment installer le logiciel Couleur Naturelle

Insérez le CD inclus avec le moniteur Samsung dans le lecteur de CD-Rom. Puis, on exécutera l'écran initial de l'installation de programme. Cliquez sur Couleur Naturelle sur l'écran initial pour installer le logiciel Couleur Naturelle. Pour installer le programme manuellement, insérez le CD inclus avec le moniteur de Samsung dans le lecteur de CD-Rom, cliquez le bouton [ Démarrer ] de Windows et puis le choisissez [ Exécuter]. Entrer D : \couleur\eng\setup.exe et puis appuyer <Entrer>. (Si le lecteur oú le CD est inséré n'est pas D:\, entrer le lecteur applicable)

Comment supprimer le programme logiciel de la Couleur Naturelle

Choisir [Installaiton]/[Panneau de Contrôle] dans le munu [Démarrer] et puis cliquez deux fois sur[Ajouter/Supprimer un programme] Choisir Couleur Naturelle de la Liste et puis cliquez le bouton [Ajouter/Supprimer]

Service Terme Regulatory Couleur naturelle

Pour un affichage meilleur

Autorité

Pour un affichage meilleur

1. Afin de bénéficier de la meilleure qualité d'image, procédez au réglage de la résolution et

du taux de rafraîchissement d'écran à partir du panneau de configuration de votre ordinateur en suivant les instructions ci-dessous. Vous pourriez obtenir une qualité d'image inégale si vous ne sélectionnez pas la meilleure qualité d'image sur votre écran TFT-LCD.

{

Résolution: 1280 x 1024

{ Fréquence verticale (taux de rafraîchissement) : 60 Hz

2. Pour ce produit, on a utilisé un affichage TFT LCD fabriqué au moyen d'une technologie

avancée de semi-conducteurs assurant une précision de 99,999 %. Cependant les pixels des couleurs ROUGE, VERTE, BLEUE et BLANCHE pourraient apparaître brillants ou encore noirs. Cela n'est pas dû à une mauvaise qualité et vous pouvez utiliser l'appareil sans inquiétude.

{

Ainsi le nombre de pixels TFT LCD contenus dans ce produit est de 3,932,160.

3. Pour nettoyer le boîtier du moniteur, utilisez une petite quantité du produit de nettoyage

recommandé et frottez avec un chiffon doux et sec. N'exercez pas de forte pression sur l'écran LCD , et nettoyez-le avec le plus grand soin. Si vous appuyez trop fortement, vous pourriez l'endommager.

4. Si vous n'êtes pas satisfait de la qualité de l'image, vous pouvez améliorer l'affichage en

exécutant la « fonction de réglage automatique » sur l'écran qui s'affiche après avoir appuyé sur le bouton de fermeture de la fenêtre. Si le bruit subsiste après le réglage automatique, utilisez la fonction de réglage de la clarification (FINE/COARSE).

5. Si vous visualisez un écran fixe pendant une longue période de temps, une image

résiduelle ou floue peut apparaître. Passez en mode économie d'énergie ou réglez l'économiseur d'écran sur image mobile lorsque vous devez vous éloigner du moniteur pendant une période prolongée.

Service Terme Regulatory Couleur naturelle

Pour un affichage meilleur

Autorité

Toute reproduction par quelque moyen que ce soit , est strictement interdits sans l'autorisation écrite de Samsung Electronics Co., Ltd.

Samsung Electronics Co., Ltd.n'est pas responsable pour des dommages s ou accidents pour une installation, pour une demonstration ou pour l'usage de ce matériel.

Logo de Samsung sont des marques commerciales déposées de Samsung Electronics Co., Ltd.; "Microsoft", "Windows", "Windows NT" sont des marques commerciales déposées de Microsoft Corporation. "VESA", "DPMS" et "DDC" sont des m arques commerciales déposées de Video Electronics Standard Association; Le nom et le logo d' "E

NERGY STAR" sont des marques

commerciales déposées de U.S. Environmental Protection Agency (EPA). En sa qualité de partenariat avec E directives de E

NERGY STAR concernant l'économie de l'énergie. Tous les autres noms de

NERGY STAR

, Samsung Electronics Co., Ltd.affirme que ce produit répond aux

produits mentionnés ci-dessous peuvent être les marques ou les marques déposées de leurs propriétaire respectifs.

Samsung 193T, 192N, 191T+PLUS, 174T, 173T User Manual [fr]

Specifications and Main Features

Frequently Asked Questions

User Manual
