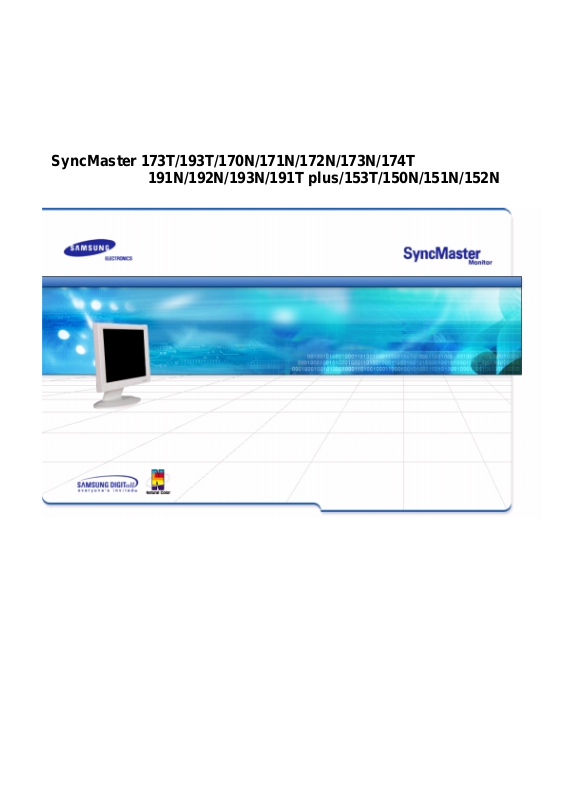

Samsung 193T, 192N, 191T+PLUS, 174T, 173T User Manual [nl, cs, de]

SyncMaster 173T/193T/170N/171N/172N/173N/174T

191N/192N/193N/191T plus/153T/150N/151N/152N

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

Het niet-naleven van instructies die aangegeven worden met dit symbool, kan lichamelijk
letsel of schade aan de apparatuur veroorzaken.

Verboden Goed lezen

Niet demonteren Trek de stekker uit het stopcontact

Niet aanraken Aarden om een elektrische schok te voorkomen

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

Als u de monitor regelmatig enige tijd niet gebruikt, is het handig om op de
pc de DPMS instelling voor energiebeheer van de monitor aan te zetten.
Wanneer u een schermbeveiliging (screensaver) gebruikt, schakel dan bij de
instellingen hiervan de energiebesparende functies in.

Gebruik geen beschadigde of niet goed bevestigde stekker.

z Dit kan leiden tot elektrische schokken en brand.

Trek de stekker niet aan de kabel uit het stopcontact en raak de
stekker nooit aan met natte handen.

z Dit kan leiden tot elektrische schokken en brand.

Gebruik alleen een stekker en stopcontact die zijn voorzien van een
aardeaansluiting.

z Wanneer het apparaat niet goed is geaard, kan dit leiden tot

schokken of schade aan het apparaat.

Voorkom knikken en beschadigingen van de kabel en de stekker
door ze niet te ver te buigen en er geen voorwerpen op te plaatsen.

z Wanneer u zich hier niet aan houdt, kan dit leiden tot elektrische

schokken en brand.

Haal de stekker uit het stopcontact tijdens storm en onweer of
wanneer u het apparaat langere tijd niet gebruikt.

z Wanneer u dit niet doet, kan dit leiden tot elektrische schokken en

brand.

Sluit niet teveel verlengsnoeren aan op hetzelfde stopcontact.

z

Hierdoor kan brand ontstaan.

Zorg dat de ventilatieopeningen in de behuizing van de monitor vrij
toegankelijk blijven.

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

z Onvoldoende ventilatie kan leiden tot storingen of brand.

Zet uw monitor in een ruimte met een lage luchtvochtigheid en zo
weinig mogelijk stof.

z Zo voorkomt u kortsluiting en brand in de monitor.

Laat de monitor niet vallen wanneer u hem verplaatst.

z Dit kan leiden tot schade aan het apparaat en persoonlijke

ongelukken.

Zet de monitor op een vlakke, stabiele ondergrond.

z Wanneer de monitor valt, kan dit leiden tot persoonlijke

ongelukken.

Zet de monitor voorzichtig op zijn plaats.

z Zo voorkomt u schade aan de monitor.

Leg de monitor nooit met de voorkant omlaag.

z Het oppervlak van de beeldbuis kan anders beschadigd raken.

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

Reinig de behuizing van de monitor en/of het oppervlak van de beeldbuis
van de TFT-LCD met een licht vochtig, zacht doekje.

Spuit nooit schoonmaakmiddel rechtstreeks op de monitor.

Gebruik een aanbevolen schoonmaakmiddel en een zachte doek.

Als er stof of vuil tussen de pootjes van de stekker zit, moet u dit
zorgvuldig verwijderen met een droge doek.

z Vuil tussen de stekker kan leiden tot elektrische schokken en

brand.

Zet nooit dranken of chemicaliën op de monitor en leg er ook geen
kleine metalen voorwerpen op.

z Dit kan leiden tot schade, elektrische schokken en brand.
z Als een voorwerp, vloeistof o.i.d. in de monitor is terechtgekomen,

moet u direct de stekker uit het stopcontact halen en vervolgens

contact opnemen met een service center.

Behuizing niet openen of verwijderen. In de monitor bevinden zich
geen onderdelen die door de gebruiker kunnen worden vervangen.

Symbolen

Elektriciteit

Installatie

Reinigen

Overige

z Dit kan leiden tot elektrische schokken en brand.
z Laat reparatie over aan een gekwalificeerde servicemonteur.

Als uw monitor niet normaal werkt - met name bij ongewone
geluiden of geuren - moet u onmiddellijk de stekker uit het
stopcontact halen en

of service center.

z Dit kan leiden tot elektrische schokken en brand.

contact opnemen met een geautoriseerde dealer

Zet geen zware voorwerpen op de monitor.

z Dit kan leiden tot elektrische schokken en brand.

Gun uw ogen na ieder uur werken achter de monitor vijf minuten
rust.

z Zo worden uw ogen minder snel moe.

Gebruik of bewaar geen brandbare stoffen in de buurt van de
monitor.

z Dit kan leiden tot brand en explosies.

Probeer de monitor niet te verplaatsen door aan de stroomkabel of
de signaalkabel te trekken.

z Dit kan leiden tot storingen, elektrische schokken en brand ten

gevolge van schade aan de kabel.

Probeer de monitor niet te draaien door aan de stroomkabel of de
signaalkabel te trekken.

z

Dit kan leiden tot storingen, elektrische schokken en brand ten
gevolge van schade aan de kabel.

Steek nooit voorwerpen door de openingen in de behuizing van de
monitor.

z Zeker bij metalen voorwerpen kan dit leiden tot elektrische

schokken, brand en persoonlijke ongelukken.

Als het beeld gedurende langere tijd stilstaat, kan de afbeelding
licht "inbranden".

! Zet de monitor in de spaarstand of activeer een screensaver, als u

gedurende langere tijd de monitor niet gebruikt.

g

SyncMaster 173T/193T/191T plus/153T/174T

Uitpakken

Voorkant

Achterkant

Monitor met voet

(Sommige modellen hebben een voet.)

Kijk of de volgende items zijn meegeleverd met

uw monitor. Als er iets ontbreekt, Neem dan

contact op met uw dealer.

Stroomkabel

DVI-kabel(optioneel)

D-Sub-kabel

Snelstart installatiehandleiding

Voor multimediamodellen (optioneel)

Garantiekaart

(Niet overal verkrijgbaar)

Cd met handleiding en
stuurpro

Installatie-cd draaivoet(optioneel)

ramma's

Multimedia luidsprekervoet

(basisvoet of draaivoet incl. software)

Geluidskabel

A

g

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Uitpakken

Voorkant

chterkant

Monitor met voet

Stroomkabel

D-Sub-kabel

Snelstart installatiehandleiding

(Sommige modellen hebben een voet.)

Kijk of de volgende items zijn meegeleverd met

uw monitor. Als er iets ontbreekt, Neem dan

contact op met uw dealer.

Garantiekaart

(Niet overal verkrijgbaar)

Voor multimediamodellen (optioneel)

Multimedia luidsprekervoet

(basisvoet of draaivoet incl. software)

Cd met handleiding en
stuurpro

Installatie-cd draaivoet(optioneel)

ramma's

Geluidskabel

SyncMaster 173T/193T/191T plus/153T/174T

Uitpakken

Voorkant

Achterkant

1. Automatische
knop

2. Afsluit-knop
Source-knop

3. MagicBright­knop

4. Instel-knoppen

5. Menu-knop

6. Aan/uit-knop

7. Aan/uit-lampje

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

NB:

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer

gebruikt.

Druk op deze knop om de OSD automatisch aan te passen.

Druk op deze knop om het actieve menu af te sluiten of de OSD.
Als u de Source-knop indrukt terwijl de OSD uitstaat, wordt de

ingangsbron (analoog/digitaal) afgewisseld. (Als u op de Source -knop
drukt om de ingangsbron te wijzigen of de monitor in te schakelen,
verschijnt er midden op uw beeldscherm een bericht dat aangeeft dat de
huidige ingangsbron -- analoog of digitaal is.)

Opmerking

een DVI-kavel aansluiten op de digitale poort van de grafische kaart.
MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding

waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd.
Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment.
Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere
optie kunt u gemakkelijk selecteren door op de betreffende MagicBright-knop
te drukken.

Met deze knoppen kunt u onderdelen in het menu selecteren en
aanpassen.

Gebruik deze knop om de OSD te openen en een geselecteerd
menuonderdeel te activeren.

Gebruik deze knop om de monitor aan of uit te zetten.
Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen

als de monitor uw aanpassingen opslaat.

: Als u de digitalemodus selecteert, moet u uw monitor met

A

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Uitpakken

Voorkant

chterkant

1. Automatische

Druk op deze knop om de OSD automatisch aan te passen.

knop

2. Afsluit-knop

3. MagicBright­knop

Druk op deze knop om het actieve menu af te sluiten of de OSD.
MagicBright is een nieuwe functie, die afhankelijk van de soort afbeelding

waarnaar uw bekijkt, een zo optimaal mogelijke weergave produceerd.
Momenteel zijn er drie opties beschikbaar: Tekst, Internet en Entertainment.
Iedere optie heeft zijn eigen vooraf ingestelde helderheidswaarde. Iedere
optie kunt u gemakkelijk selecteren door op de betreffende MagicBright-knop
te drukken.

4. Instel-knoppen

Met deze knoppen kunt u onderdelen in het menu selecteren en
aanpassen.

5. Menu-knop

Gebruik deze knop om de OSD te openen en een geselecteerd
menuonderdeel te activeren.

6. Aan/uit-knop

7. Aan/uit-lampje

Gebruik deze knop om de monitor aan of uit te zetten.
Dit lampje wordt groen tijdens normale bewerkingen en gaat knipperen

als de monitor uw aanpassingen opslaat.

Meer informatie over het besparen van energie treft u aan in de handleiding, onder de knop

NB:

Energiebeheer. U bespaart energie als u uw monitor UITSCHAKELT wanneer u hem niet meer

gebruikt.

SyncMaster 173T/193T/191T plus/153T/174T

Uitpakken
Voorkant

Achterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Netaansluiting

2. AudioPower - Out (optioneel)

3. DVI-poort

4. Signaalpoort

5. Pin

a. Aan/uit-knop

Opmerking:

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw
monitor.

Sluit aan de achterkant van uw computer de DVI-kabel aan op de DVI­poort.

Verbind de signaal met de 15-pin D-sub-stekker aan de achterkant van uw
computer.

Druk op de knop aan de onderkant van de voet, om de voet vast te zetten.
Opmerking: Alvorens u de voet vast zet, moet uw de monitor altijd op een
vlak oppervlak (niet steunend op de voet) neerzetten, met het
beeldscherm naar beneden. Als u echter tocht op de knop drukt, terwijl de
voet van de monitor op het vlakke opperevlak rust, kan uw monitor
kantelen of vallen. Dit kan lichamelijk letsels en/of schade aan het
apparaat veroorzaken.

A

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

Uitpakken
Voorkant

chterkant

(De configuratie aan de achterkant van de monitor kan van product tot product variëren. )

1. Netaansluiting

2. AudioPower - Out (optioneel)

3. Signaalpoort

4. Pin

a. Aan/uit-knop

Opmerking:

Zie Aansluiten voor meer informatie over het aansluiten van kabels.

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw
monitor.

Verbind de signaal met de 15-pin D-sub-stekker aan de achterkant van uw
computer.

Druk op de knop aan de onderkant van de voet, om de voet vast te zetten.
Opmerking: Alvorens u de voet vast zet, moet uw de monitor altijd op een
vlak oppervlak (niet steunend op de voet) neerzetten, met het
beeldscherm naar beneden. Als u echter tocht op de knop drukt, terwijl de
voet van de monitor op het vlakke opperevlak rust, kan uw monitor
kantelen of vallen. Dit kan lichamelijk letsels en/of schade aan het
apparaat veroorzaken.

SyncMaster 173T/193T/191T plus/153T/174T

Aansluiten

Stuurprogramma
installeren
Steun installeren
(conform VESA).

Algemene set-up

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

1.

Steek de netstekker van de monitor in een stopcontact.
De D-sub-stekker (analoog) gebruiken op uw videokaart.

2-1.

Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-sub-stekker.

De D-sub-stekker (digitaal) gebruiken op uw videokaart.

2-2.

Sluit aan de achterkant van uw monitor de DVI-kabel aan op de DVI-poort.

Aansluiten op een Macintosh

3.

Sluit de monitor aan op de Macintosh computer met de D-SUB-verbindingskabel.
Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een

4.

speciale Mac adaptor.
Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met

5.

de installatie.

Afhankelijk van uw videokaart, kan uw beeldescherm zwart worden, als u de D-sub en de DVI­kabel tegelijk op uw computer aansluit.

Als u uw monitor goed heeft aangesloten met de DVI-stekker, maar het beeld toch zwart of wazig
blijft, moet u controleren of de monitor wel ingesteld is op de stand analoog.

De set-up voor het multimedia model (optioneel

)

1. Sluit de stroomkabel van de multimedia voet aan op de voedingsingang aan de achterkant van
de monitor.

2. Sluit een geluidskabel van de invoerbron aan (geluidskaart, cd-rom-station)

3. Als u alleen wilt luisteren, sluit u hier een koptelefoon aan.

Multimedia luidsprekervoet

1. De stroomkabel van de luidspreker

2. Aan/Uit Volume

3. Basregeling (lage-tonen-regeling)

4. Trebleregeling (hoge-tonen-regeling)

5. Stereo-ingangsstekker

6. Koptelefoonstekker

A

SyncMaster 170N/171N/172N/173N/191N/192N/193N/150N/151N/152N

ansluiten

Stuurprogramma
installeren
Steun installeren
(conform VESA).

Algemene set-up

Sluit het netsnoer aan op de netaansluiting aan de achterkant van uw monitor.

1.

Steek de netstekker van de monitor in een stopcontact.
Sluit aan de achterkant van uw monitor de signaalkabel aan op de 15-pin D-sub-stekker.

2.

Sluit de monitor aan op de Macintosh computer met de D-SUB-verbindingskabel.

3.

Als u een oude Macintosh heeft, moet u de monitor op de Macintosh aansluiten met een

4.

speciale Mac adaptor.
Zet uw computer en monitor aan. Als er een beeld op de monitor verschijnt, bent u klaar met

5.

de installatie.

De set-up voor het multimedia model (optioneel

)

1. Sluit de stroomkabel van de multimedia voet aan op de voedingsingang aan de achterkant van
de monitor.

2. Sluit een geluidskabel van de invoerbron aan (geluidskaart, cd-rom-station)

3. Als u alleen wilt luisteren, sluit u hier een koptelefoon aan.

Multimedia luidsprekervoet

1. De stroomkabel van de luidspreker

2. Aan/Uit Volume

3. Basregeling (lage-tonen-regeling)

4. Trebleregeling (hoge-tonen-regeling)

5. Stereo-ingangsstekker

6. Koptelefoonstekker

Aansluiten

Stuurprogramma
installeren

Steun installeren
(conform VESA).

Plaats het stuurprogramma van de monitor in het cd-rom-station als het
besturingssysteem hierom vraagt. Deze cd wordt samen met uw monitor geleverd.
De installatie van het stuurprogramma is afhankelijk van het besturingssysteem.
Volg de instructies van uw besturingssysteem op.

Plaats een lege diskette in het diskettestation en download het stuurprogramma van de
hieronder genoemde website.

z Website : http://www.samsung-monitor.com/(Worldwide)

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

Windows ME

1. Leg de cd in het cd-rom-station.

2. Klik op

3. Selecteer uw monitor in de lijst en klik vervolgens op de knop

"Windows ME Driver"

.

.

"OK"

4. Klik op de knop "

", in het dialoogvenster "

Install

5. Het stuurprogramma is succesvol geïnstalleerd.

Warning

".

Aansluiten

Stuurprogramma
installeren

Steun installeren
(conform VESA).

Windows XP/2000

1. Leg de cd in het cd-rom-station.

3. Selecteer in de lijst uw monitor en klik vervolgens op de knop

2. Klik op

"Windows XP/2000 Driver"

.

.

"OK"

4. Klik op de knop "

", in het dialoogvenster "

Install

Warning

".

5. Als u het dialoogvenster
en vervolgens op de knop

"Message"

"OK"

krijgt te zien, klikt u op de knop

.

"Continue Anyway"

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade
aan uw systeem veroorzaken. Het geregistreerd stuurprogramma wordt op de Samsung
Monitor Homepage geplaatst.

http://www.samsung-monitor.com/.

6. Het stuurprogramma is succesvol geïnstalleerd.

Aansluiten

Stuurprogramma
installeren

Steun installeren
(conform VESA).

Windows XP | Windows 2000 | Windows Me | Windows NT | Linux

Plaats het stuurprogramma van de monitor in het cd-rom-station als het
besturingssysteem hierom vraagt. Deze cd is inbegrepen bij de levering van uw
monitor. De installatie van het stuurprogramma is afhankelijk van het
besturingssysteem. Volg de instructies van uw besturingssysteem op.

Plaats een lege diskette in het diskettestation en download het stuurprogramma van de
hieronder genoemde website.

z Website : http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor/ (USA)
http://www.sec.co.kr/monitor/ (Korea)
http://www.samsungmonitor.com.cn/ (China)

Het besturingssysteem Microsoft® Windows® XP

1. Leg de cd in het cd-rom-station.

2. klik op "

Themes

Start

".

" —> "

Configuratiescherm

" en aansluitend op het pictogram "

Appearance and

3. Klik op het pictogram "
op "

Geavanceerd...

4. Klik op de knop "
"

Stuurprogramma

Eigenschappen

".

Beeldscherm

".

" en selecteer het tabblad "

" van het tabblad "

Monitor

Instellingen

" en klik aansluitend

" en selecteer het tabblad

Aansluiten

Stuurprogramma
installeren

Steun installeren
(conform VESA).

5. Klik op "

Bijwerken...

", selecteer "

Install from a list or..

" en klik aansluitend op knop "

Volgende

6. Selecteer de optie "

Don't search, I will..

", klik op "

Volgende

" en klik vervolgens op "

Diskette

".

".

7. Klik op de knop "

Bladeren

aansluitend op de knop "

8. Als u het dialoogvenster
vervolgens op de knop

", selecteer het A:(D:\station) en selecteer uit de lijst uw monitor, klik

Volgende

".

"Message"

.

"OK"

krijgt te zien, klikt u op de knop

"Continue Anyway"

en

g

Aansluiten

Stuurprogramma
installeren

Steun installeren
(conform VESA).

Het stuurprogramma van deze monitor is een geregistreerd MS-logo en kan geen schade aan uw
systeem veroorzaken. Het geregistreerde stuurprogramma wordt op de Samsung Monitor
Homepage geplaatst

http://www.samsung-monitor.com/.

9. Klik op de knop "

Sluiten

" en daarna een paar keer op "OK".

10. Het stuurprogramma is succesvol geïnstalleerd.

Het besturingssysteem Microsoft® Windows® 2000

Als het bericht "Kan digitale handtekening niet vinden" niet verschijnt op uw monitor,
volg dan de volgende stappen.

1. Klik op de knop "OK" in het venster "

2. Klik op de knop "

Bladeren

" in het venster "

Schijf plaatsen

3. Selecteer A:(D:\station), klik op de knop "

File needed

Openen

".

".

" en aansluitend op de knop "OK".

Hoe te installeren

1. Klik achtereenvolgens op "

2. Dubbelklik op het pictogram "

3. Selecteer het tabblad "

4. Selecteer de optie "

Instellingen

Monitor

1e voorbeeld: Als de knop "

", "

Start

Instellingen

Beeldscherm

" en klik aansluitend op "

".

Eigenschappen

", "

Configuratiescherm

".

".

Geavanceerd..

".

" niet toegankelijk is, betekent dit dat uw

monitor op de juiste wijze geconfigureerd is. Stop dan de installatie.

2e voorbeeld: Als de knop "

"

5. Klik op "

Stuurprogramma

Ei

6. Selecteer de optie "

enschappen

Een lijst met bekende stuurprogramma's voor dit apparaat weergeven,

Eigenschappen

" en volgt u de volgende stappen.

", vervolgens op "

zodat ik een specifiek stuurprogramma kan kiezen

aansluitend op "

7. Klik op "

8. Klik op "

Bladeren
Openen

Diskette...

" en selecteer A:(D:\station).

" en aansluitend op "OK".

".

9. Selecteer de gewenste monitor en klik tweemaal achter elkaar op "

10. Klik op "

Voltooien

Als u het venster "
knop "Ja" en achtereenvolgens op "

" en tenslotte op "

Sluiten

Kan digitale handtekening niet vinden

Voltooien

" wel toegankelijk is, klikt u op

Bijwerken...

" en aansluitend op "

". Klik vervolgens op "

Volgende

".

" wel te zien krijgt, klikt u op de

" en "

Sluiten

".

Volgende

Volgende

".

".

" en

Aansluiten

Stuurprogramma
installeren

Steun installeren
(conform VESA).

Het besturingssysteem Microsoft® Windows® Millennium

1. Klik achtereenvolgens op "

Start

2. Dubbelklik op het pictogram "

3. Selecteer het tabblad "

4. Selecteer het tabblad "

5. Klik op de knop "

6. Selecteer de optie "
"

Volgende

".

7. Selecteer de optie "

Instellingen
Monitor

Wijzigen

".

De locatie van het stuurprogramma opgeven

Een lijst van alle stuurprogramma's op een speciale locatie...

klik vervolgens op de knop "

8. Klik op de knop "

Diskette

".

", "

Instellingen

Weergave

".

", "

Configuratiescherm

" en klik aansluitend op de knop "

".

Volgende

".

".

Geavanceerd...

" en klik op

".

" en

9. Specificeer A:\(D:\station) en klik aansluitend op de knop "OK".

10. Selecteer de optie "

Alle hardware weergeven

", selecteer de gewenste monitor en klik op

"OK".

11. Klik op "

Beeldscherm

Sluiten

" en aansluitend op "OK". Sluit het dialoogvenster "

" af.

Eigenschappen voor

Het besturingssysteem Microsoft® Windows® NT

1. Klik achtereenvolgens op "
aansluitend op het pictogram "

2. Klik in het venster Display Registration Information op het tabblad "
aansluitend op "

All Display Modes"

, "

Start"

Instellingen"

Beeldscherm".

, "

Configuratiescherm"

en dubbelklik

Instellingen"

en

.

3. Selecteer een instelling die u wenst te gebruiken (Resolutie, Aantal kleuren en Verticale
frequentie) en klik op "

4. Klik, nadat u op test heeft geklikt, op de knop "

OK"

.

Toepassen"

als het beeld goed is. Als het

beeld niet goed is, verander dan de instelling (lagere resolutie, kleur of frequentie).

Opmerking

:Als u geen instellingsmogelijkheid heeft bij

All Display Modes

, selecteer dan

de resolutie en verticale frequentie volgens de Scherminstellingen in de gebruiksaanwijzing.

Het besturingssysteem Linux

Om het X-Venster te kunnen uitvoeren, dient u eerst het X86Config-bestand aan te maken. Dit
is een soort systeeminstellingsbestand.

1. Druk bij het eerste en tweede scherm op de Enter-toets, nadat het X86Config-bestand is
uitgevoerd.

2. In het derde scherm

stelt u uw muis in

.

3. Selecteer een muis voor uw computer.

4. In het volgende scherm

selecteert u een toetsenbord

.

5. Selecteer een toetsenbord voor uw computer.

6. In het volgende scherm

7. Stel eerst de

horizontale frequentie

stelt u uw monitor in

voor uw monitor in. (U kunt de frequentie meteen

.

invoeren.)

8. Stel de

9. Voer het

verticale frequentie

type monitor in

voor uw monitor in. (U kunt de frequentie meteen invoeren.)

. Deze informatie heeft geen invloed op de uitvoering van het X-

Venster.

10. U bent
het X-Venster uit nadat u eventuele andere hardware instellingen heeft ingesteld.

Voer

met het instellen van uw monitor.

klaar

Aansluiten

Stuurprogramma
installeren

Steun
installeren
(conform
VESA).

De voet verwijderen

1. Zet uw monitor uit en trek het netsnoer eruit.

2. Leg het beeldscherm van de LCD-monitor op een vlakke ondergrond en plaats hieronder een
zacht kussen om het beeldscherm te beschermen.

3. Verwijder de twee schroeven en aansluitend de voet van de LCD-monitor.

De voet vastmaken

NB: Op deze monitor kunt u een montagebeugel aansluiten van 100 mm x 100 mm (conform
VESA).

1. Bevestigingsplaats

2. Montagebeugel

Zorg er voor dat de vier gaatjes in de montagebeugel gelijkvallen met de vier gaatjes van de
bevestigingsplaats en draai de vier schroeven hierin vast, die samen geleverd worden met de

wandmontagebeugel of andere soorten bevestigingsbeugels.

Hoofdmenu > Uw monitor instellen > MagicTune™ Installeren

A

ansluiten

Stuurprogramma
installeren
Steun installeren
(conform VESA).

MagicTune™
Installeren

MagicTune™ en andere belangrijke functies

1. De MagicTune™-functie (scherm instellen), is alleen beschikbaar voor Windows 98 SE of
latere versies.

2. Door de installatie van de MagicTune™-software (scherm instellen), kan de computer trager
opstarten.

3. De MagicTune™-functie (scherm instellen) is niet beschikbaar in de Gamemodus of de
Volledige-scherm-videomodus.

4. Als deze functie geactiveerd wordt in een modus waarin de vier hoeken van het scherm zwart
zijn (Game of DOS-modus), kan de "Auto"-functie van de LCD-monitor veroorzaken dat het
beeld niet goed op het scherm wordt weergegeven.

5. Heeft u nog vragen over MagicTune™ of technische ondersteuning nodig, bezoek dan de
website

Samenvatting

1.

Systeemvereisten

2.

Stap-voor-stap-installatie

3.

http://www.portrait.com.

1. Samenvatting- Wat is MagicTune™

De prestatie van de monitor is afhankelijk van de grafische kaart, de host-computer, de
lichtomstandigheden en andere omgevingsfactoren. Om de mooiste afbeeldingen op een monitor te
krijgen, moet u de monitor zo optimaal mogelijk instellen. Om echter met behulp van de
beschikbare instellingen de afbeelding in te stellen, is vaak een uitdaging. Om een afbeelding goed
te kunnen instellen (afstellen), heeft u een gemakkelijk te gebruiken programma nodig, dat via een
stap-voor-stap-proces leidt tot de beste beeldkwaliteit.

Zelfs bij eenvoudige instellingen zoals helderheid of contrast, is het lastig om via de niveaus van het
on-screen-display-menu (OSD), deze opties zo optimaal mogelijk in te stellen. Bovendien is er geen
feedback om u te helpen, bij het zo optimaal mogelijk instellen van de monitor. MagicTune™ is een
softwarehulpprogramma, dat u stap-voor-stap begeleidt en helpt bij het instellen van de monitor,
door het geven van gemakkelijke instructies en achtergrondpatronen. De scherminstellingen voor
iedere gebruiker kunnen worden opgeslagen, hierdoor is het gemakkelijk om de eigenschappen van
de schermweergave in een multi-gebruikers-omgeving te selecteren. Bovendien kan een enkele
gebruiker de diverse verschillende door hem ingestelde eigenschappen gebruiken, die gebaseerd
zijn op de inhoud en het omgevingslicht.

2. Systeemvereisten

MagicTune™is een softwarehulpprogramma waarmee u de monitor kunt instellen en de kleur, met
behulp van het Display Data Channel Command Interface (DDC/CI) protocol. Alle instellingen van
het scherm verlopen via de software, om te voorkomen dat u het on-screen-display-menu (OSD)
van de monitor nodig heeft.

Windows 98SE


 Windows Me

Windows 2000 Professional


 Windows 2000 Server
 Windows XP Home Edition

Windows XP Professional



MagicTune™ loopt op de achtergrond en is toegankelijk via de taakbalk, het startmenu of via een
rechter klik op de muis op het bureaublad. Met MagicTune™ kunt u snel en nauwkeurig uw monitor
instellen, en indien wenselijk deze gegevens opslaan. Verder kunt u de configuratie van de monitor

gebruiken, die u het meest geschikt vindt.

MagicTune™ werkt goed met Internet Explorer versie 5.5 of hoger.

3. Stap-voor-stap-installatie

1) Klik op het setup-bestand MagicTune™

2) Select installation Language, Click [Next](Volgende).

3) De installatie starten. Click [Next](Volgende)

4) De licentieovereenkomst MagicTune™wordt weergegeven. Lees de overeenkomst aandachtig
door. Als u niet akkoord gaat met de licentieovereenkomst, krijgt u geen toestemming om
MagicTune™te installeren. Als u echter op
beschikbaar. Click [Next](Volgende)

"Agree"

klikt, wordt de knop [Next] (Volgende)

5) Selecteer een map waarin u MagicTune™wilt installeren. Klik aansluitend op.

6) Selecteer een map waarin u MagicTune™wilt installeren. Klik aansluitend op.Click [Next]
(Volgende)

7) Klik op [Next](Volgende) om de installatie van MagicTune™te starten.

8) Installeer MagicTune™in de geselecteerde map.

9) MagicTune™is succesvol geïnstalleerd. Klik op [OK].

Wilt u meer informatie over het gebruik van MagicTune™, kijk dan op de helppagina van
het MagicTune™programma.

contents.html)

: Het MagicTune-programma werkt niet goed als de spanning uitgeschakeld is en het

Let op

(http://personalcomputing.portrait.com/us/support/support_mt_

programma nog draait.Sluit het MagicTune™-programma af, voordat u de verticale frequentie of
resolutie verandert. Start het MagicTune™-programma niet als de OSD actief is. Anders kan het zijn
dat het programma niet goed werkt, omdat de gegevens die zijn opgeslagen in de monitor
verschillen met de recente instellingen in het programma. Als u het programma afsluit en opnieuw
start, zou het weer moeten werken, omdat het programma tijdens het opstarten de aangepaste
gegevens inleest.

OSD schermmenu

SyncMaster 170N/171N/172N/173N/

SyncMaster 173T/193T/191T plus/153T/174T

191N/192N/193N/150N/151N/152N

Checklist

Vraag & antwoord

Zelftest

Hoofdmenu > Problemen oplossen > Checklist

Voordat u de serviceafdeling belt, moet u eerst de informatie in dit hoofdstuk raadplegen
om te kijken of u het probleem zelf kunt oplossen. Als u werkelijk hulp nodig hebt, kunt u
contact opnemen via het telefoonnummer op de garantiekaart, via het telefoonnummer uit

het hoofdstuk Informatie of met uw dealer.

General | Voor multimediamodellen | Controleer alvorens gebruik te maken van de MagicTune™

General

Probleem Checklist Oplossingen

Het scherm geeft geen
beeld. Ik krijg de monitor
niet aan.

Is de stroomkabel goed
aangesloten?

Ziet u de melding "

No

Connection, Check Signal

" op het scherm?

Cable

Als de monitor wel van
stroom wordt voorzien maar
het beeld geheel zwart blijft,
start dan de computer
opnieuw om te kijken of het
opstartscherm zichtbaar is.

Kijk of de stroomkabel goed is
aangesloten en of het stopcontact
goed werkt .

(Aansluiten met de D-sub-kabel)

Controleer of de computer goed is
aangesloten.

(Aansluiten met de DVI-kabel)

Als u nog steeds een foutmelding
te zien krijgt op het beeldscherm,
ondanks het feit dat u de monitor
goed heeft aangesloten, moet u
controleren of de monitor wel
ingesteld is op de stand analoog

Als het opstartscherm wel te zien
is, moet u de computer opstarten
in een speciale stand waarin u de
instellingen van de videokaart
kunt aanpassen (bij Windows
ME/2000/XP is dit de

). Stel de resolutie en

modus

Veilige

frequentie van de videokaart in op
de maximale waarden waarvoor
de monitor geschikt is.
(Zie ook Voorkeurinstellingen)

NB: Als er ook geen
opstartscherm verschijnt, neem

dan contact op met een service
center of uw dealer.

Ziet u de melding

mode not supported

Video

op het

scherm?

Blijft het beeld geheel zwart
en knippert de aan/uit
indicator van de monitor met
tussenpozen van 1 seconde?

Als u deze deze melding ziet,
staat de videokaart ingesteld op
een resolutie en/of frequentie die
te hoog zijn voor de monitor.

Stel de resolutie en frequentie van
de videokaart in op de maximale
waarden waarvoor de monitor
geschikt is.

om de monitor te activeren zodat
u weer beeld hebt.

Ik zie het OSD
schermmenu niet.

Het beeld bevat vreemde
kleuren of is zwart/wit.

Aansluiten met de DVI­kabel?

Hebt u het

schermmenu

om wijzigingen te
voorkomen?

Geeft de monitor maar 1
kleur weer, alsof u door
gekleurd glas kijkt?

Ging er iets mis met de
kleuren toen u een bepaald
programma gebruikte of
nadat een programma een
foutmelding gaf of was
vastgelopen?

OSD

vergrendeld

Het kan zijn dat u een zwart beeld
te zien krijgt als u uw computer
opstart, voordat u de DVI-kabel
heeft aangesloten of tijdens het
eruit en daarna weer aansluiten
van de DVI-kabel op uw
computer, terwijl deze nog
aanstond. Bepaalde videokaarten
kunnen namelijk geen
videosignalen uitzenden. Sluit de
DVI-kabel aan op uw computer en
start uw computer opnieuw op.

Ontgrendel het OSD schermmenu
door de toets MENU (op de
monitor) minstens 5 seconden
ingedrukt te houden.

Kijk of de signaalkabel goed is
aangesloten.

Zorg dat de videokaart van de
computer goed op zijn plaats zit
(computer eerst uitschakelen!).

Start de computer opnieuw.

Het beeld heeft opeens
een andere vorm.

Het beeld is onscherp of
het OSD schermmenu
kan niet worden
veranderd.

Een gedeelte van het
beeld is vervormd of
heeft afwijkende kleuren.

Is de videokaart goed
ingesteld?

Hebt u een andere
videokaart of een ander
stuurprogramma in uw
computer geïnstalleerd?

Hebt u op de computer de
resolutie of frequentie van
het beeldscherm veranderd?

De vorm van het beeld kan ook worden beïnvloed door de
frequentie van het signaal van de videokaart. Pas de grootte
en plaats van het beeld aan via het OSD schermmenu.

Hebt u op de monitor de
resolutie of de frequentie
veranderd?

Zijn er voorwerpen met een
magnetisch veld vlak bij het
scherm geweest, zoals een
stroomadapter, luidspreker of
stroomkabel met een hoog
voltage?

Kies de juiste instellingen voor de
videokaart met behulp van de
handleiding van de videokaart.

Pas de grootte en plaats van het
beeld aan via het OSD

schermmenu.

Kies een andere resolutie en/of
frequentie voor de videokaart
(zie Voorkeurinstellingen).

Kies een andere resolutie en/of
frequentie voor de videokaart
(zie Voorkeurinstellingen).

Open het OSD schermmenu en
"Degauss" de monitor.

Zet de monitor niet in de buurt van
magnetische voorwerpen.

De LED indicator knippert
maar er verschijnt geen

Is de frequentie goed
ingesteld wanneer u in het

Kies de juiste frequentie voor de
videokaart met behulp van de

beeld.

menu de Display Timing
kijkt?

handleiding van de videokaart en
de Voorkeurinstellingen.

(De maximale frequentie hangt af
van de gekozen resolutie en het
betreffende product.)

De monitor geeft maar 16
kleuren weer. Andere
kleuren na installatie van
een andere videokaart op
de computer.

De computer geeft de
foutmelding "Onbekende
monitor, Plug & Play
(VESA DDC) monitor niet
gevonden" (Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found).

Voor multimediamodellen

Klachten Oplossingen

Is het aantal kleuren goed
ingesteld onder Windows?

Is de videokaart goed
ingesteld?

Hebt u het stuurprogramma
van de monitor
geïnstalleerd?

Kijk in de handleiding van de
videokaart of Plug & Play
(VESA DDC) wordt
ondersteund.

Windows ME/2000/XP:
Kies het gewenste aantal kleuren
in

Configuratiescherm (Control
Panel), Beeldscherm (Display)
Instellingen (Settings)

.

,

Kies de juiste instellingen voor de
videokaart met behulp van de
handleiding van de videokaart.

Installeer het stuurprogramma van
de monitor volgens de
aanwijzingen in Stuurprogramma

installeren.

Installeer het stuurprogramma van
de monitor volgens de
aanwijzingen in Stuurprogramma

installeren.

Er is geen geluid.

Sluit de stereo-ingangsstekker van de monitor goed aan op de
stereo-uitgangsstekker van de computer, door gebruik te
maken van de telefoonkabel of door het volume aan te
passen.

Het geluid is te zacht

Turn the volume up to MAX.
Zet het volume op MAXIMAAL. Als het geluid nog steeds te
zacht klinkt, nadat u het volume maximaal open heeft
gedraaid, moet u het volume van de geluidskaart of het
softwareprogramma aanpassen op uw computer.

Het geluid is te schel

Zet het volume iets zachter.
Als u een gevoelige microfoon heeft, pas dan het volume aan
en houd een bepaalde afstand tot het microfoontje.

Het geluid is te vet

Het geluid is vervormd

Stel de bass en de treble bij.

Zet het volume zachter.
Leg een magazine of een schrijfblok onder de voet van uw
monitor

Tarkista ennen MagicTune™ -toiminnon käyttöä

1. De MagicTune™-functie (scherm instellen) is niet beschikbaar in de Gamemodus of de
Volledige-scherm-videomodus.

2. Als deze functie geactiveerd wordt in een modus waarin de vier hoeken van het scherm zwart

zijn (Game of DOS-modus), kan de "Auto"-functie van de LCD-monitor veroorzaken dat het
beeld niet goed op het scherm wordt weergegeven.

3. Door de installatie van de MagicTune™-software (scherm instellen), kan de computer trager
opstarten.

Controleer de onderstaande items bij problemen met de monitor.

1. Kijk of de stroomkabel en de signaalkabel goed zijn aangesloten op de computer.

2. Luister of de computer tijdens het opstarten meer dan 3 pieptoontjes geeft.
(Als dat zo is, moet het moederbord van de computer waarschijnlijk worden nagekeken.)

3. Als u een nieuwe videokaart hebt geïnstalleerd of de monitor op een andere pc hebt
aangesloten, kijk dan of u de juiste stuurprogramma's voor de videokaart en de monitor hebt
geïnstalleerd.

4. Kijk op de computer of de scanfrequentie van het beeldscherm op 75 of 85 Hz staat ingesteld.
(Ga niet hoger dan 60 Hz als u de maximale resolutie gebruikt.)

5. Als u problemen hebt bij het installeren van het stuurprogramma van de videokaart, start de
computer dan op in de

Configuratiescherm (Control Panel), Syste(e)m, Apparaatbeheer (Device Administrator)

en start de computer opnieuw op om het stuurprogramma van de videokaart opnieuw te
installeren.

Als het probleem blijft terugkeren, neem dan contact op met een geautoriseerd service center.

NB:

Veilige modus

(Safe Mode), verwijder het beeldscherm in

Checklist

Vraag &
antwoord

Zelftest

Vraag Antwoord

Hoe kan ik de frequentie
veranderen?

Hoe kan ik de resolutie veranderen? Windows ME/2000/XP: Kies de gewenste resolutie en het

De frequentie kan worden veranderd bij de instellingen
van de videokaart op de computer.

De mogelijkheden van de videokaart hangen niet alleen
van de kaart af, maar ook van de gebruikte versie van het
stuurprogramma.
(Zie de handleiding van de computer en/of de videokaart
voor details.)

aantal kleuren in

Configuratiescherm (Control Panel)

Beeldscherm (Display), Instellingen (Settings)

* Voor details kunt u contact opnemen met de fabrikant
van de videokaart.

,

.

Hoe kan ik gebruik maken van
energiebeheer?

De monitor maakt een geluid
wanneer hij wordt aangezet.

Hoe kan ik de buitenkant van de
behuizing en het oppervlak van de
beeldbuis reinigen?

Windows ME/2000/XP: U kunt de energiebesparende
functies instellen in het BIOS-SETUP programma van de
computer of onder Windows bij Schermbeveiliging
(Screensaver) (zie de handleiding van Windows of van
uw computer).

Dit is normaal. U kunt iets horen wanneer de metalen
onderdelen van de behuizing reageren op de ingebouwde
elektromagneet die elektromagnetische straling
tegenhoudt.

Haal de stekker van de monitor uit het stopcontact en
reinig de monitor met een zachte doek bevochtigd met
wat reinigingsmiddel en water.

Zorg dat er geen resten reinigingsmiddel achterblijven en
voorkom krassen op de behuizing en het
schermoppervlak. Zorg beslist dat er geen water e.d. in
de monitor terecht kan komen.

Zelftest

|

Meldingen

|

Omgeving

|

Nuttige tips

Checklist

Vraag & antwoord

Zelftest

Uw monitor beschikt over een zelftest functie waarmee u kunt controleren of de monitor
goed werkt.

1. Zet zowel uw computer als de monitor uit.

2. aal de video signaalkabel uit de connector van de computer.

3. Zet de monitor aan.

Als de monitor goed werkt, ziet u het onderstaande venster met rode rand en
meldingstekst (de drie rechthoekjes in het venster horen rood, groen en blauw te zijn):

Wanneer de gekleurde rechthoekjes niet alledrie zichtbaar zijn, is er een probleem met
uw monitor. Dit meldingsvenster verschijnt ook tijdens normaal gebruik als de
videokabel losraakt of beschadigd wordt.

4. Zet uw monitor uit en sluit de video signaalkabel weer aan. Zet vervolgens de computer en de
monitor weer aan.

Als u geen beeld hebt maar de bovenstaande zelftest wel lukt, controleer dan de
videokaart en de computer. Uw monitor is dan in orde.

Als er iets mis is met het ingangssignaal, verschijnt er een melding op het beeldscherm
of het beeldscherm blijft leeg, ondanks dat het aan/uit-lampje aan is. De melding kan
inhouden dat de monitor onvoldoende scanbereik heeft of dat u de signaalkabel moet
controleren.

Checklist

Vraag & antwoord

Zelftest

De plaats en richting van de monitor kunnen invloed hebben op de beeldkwaliteit en
andere eigenschappen van de monitor.

1. Plaats de monitor niet in de buurt van een lagetonenluidspreker (woofer). Zet de luidspreker
zo nodig in een andere ruimte.

2. Plaats geen elektrische apparaten binnen een straal van 1 meter rond de monitor,
bijvoorbeeld radio's, ventilators, klokken en telefoons.

z Een monitor geeft visuele signalen weer van een computer. Daarom kan door een probleem

met de computer of de videokaart het beeld van de monitor zwart worden, de kleurweergave
verminderen, ruis optreden, enz. Controleer in dit geval eerst de bron van het probleem en
neem dan contact op met een service center of uw dealer.

z

Controle of de monitor goed werkt

Als u geen beeld hebt of een melding als "Video mode not supported" verschijnt, koppel dan
de signaalkabel los van de computer terwijl u de monitor aan laat staan.

{ Als er een melding verschijnt of het scherm wit wordt, betekent dit dat de monitor goed

werkt.

{ In dat geval is de computer de bron van het probleem en moet u deze controleren.

Algemeen

Model SyncMaster 173T

Algemeen

Energiebeheer

Voorkeurinstellingen

LCD-scherm

Afmeting 17,0 inch diagonaal

Beeldgrootte 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Zichtbaar beeld a-si TFT active matrix

Kijkhoek 170(H) / 170(V)

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1280 x 1024@60Hz

Maximale resolutie 1280 x 1024@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm.

Gescheiden H/V synchronisatie, Composite H/V synchronisatie ,Sync-On-Green(optioneel)

TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar
DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 42W

Afmetingen (BxHxD)/Gewicht

368,2 x 177,0 x 394,3 mm / 5,0kg
368,2 x 58,8 x 310,1 mm(Exclusief voet)

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van
geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De

pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte
pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

z Dit product bevat bijvoorbeeld 3,932,160 pixels.

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

AlgemeenAlgemeen

Model

SyncMaster 193T/191T plus

Algemeen

Energiebeheer

Voorkeurinstellingen

LCD-scherm

Afmeting 19,0 inch diagonaal

Beeldgrootte 376,32 (H) x 301,056 (V)

Pixel Pitch 0,294 (H) x 0,294 (V)

Zichtbaar beeld a-si TFT active matrix

Kijkhoek 170(H) / 170 (V)

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1280 x 1024@60Hz

Maximale resolutie 1280 x 1024@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm.

Gescheiden H/V synchronisatie, Composite H/V synchronisatie ,Sync-On-Green(optioneel)

TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar
DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 42W

Afmetingen (BxHxD)/Gewicht

416,3 x 207,0 x 411,7 mm / 6,15kg
416,3 x 57,9 x 342,0 mm(Exclusief voet)

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van
geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De

pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte
pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

z Dit product bevat bijvoorbeeld 3,932,160 pixels.

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Algemeen

Model

SyncMaster 170N/171N/172N/173N

Algemeen

Energiebeheer

Voorkeurinstellingen

LCD-scherm

Afmeting 17,0 inch diagonaal

Beeldgrootte 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Zichtbaar beeld a-si TFT active matrix

Kijkhoek 170(H) / 170 (V)

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1280 x 1024@60Hz

Maximale resolutie 1280 x 1024@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm

Gescheiden H/V synchronisatie, Composite H/V synchronisatie,Sync-On-Green (optioneel)

TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar

Energieverbruik

Minder dan 42W

Afmetingen (BxHxD)/Gewicht

368,2 x 177,0 x 394,3 mm / 4,7kg
368,2 x 58,8 x 310,1 mm(Exclusief voet)

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van
geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De
pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte

pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

z

Dit product bevat bijvoorbeeld 3,932,160 pixels.

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Algemeen

Energiebeheer

Voorkeurinstellingen

Algemeen

Model

SyncMaster 191N/192N/193N

LCD-scherm

Afmeting 19,0 inch diagonaal

Beeldgrootte 376,32 (H) x 301,056 (V)

Pixel Pitch 0,294 (H) x 0,294 (V)

Zichtbaar beeld a-si TFT active matrix

Kijkhoek 170(H) / 170 (V)

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1280 x 1024@60Hz

Maximale resolutie 1280 x 1024@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm
Gescheiden H/V synchronisatie, Composite
TTL-niveau positief of negatief.

Maximale pixelfrequentie

135 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar

Energieverbruik

Minder dan 45W

Afmetingen (BxHxD)/Gewicht

416,3 x 207,0 x 411,7 mm / 5,95kg
416,3 x 57,9 x 342,0 mm(Exclusief voet)

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van
geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De
pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte

pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

z

Dit product bevat bijvoorbeeld 3,932,160 pixels.

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Algemeen

Model SyncMaster 153T

Hoofdmenu > Specificaties > Algemeen

Algemeen

Energiebeheer

Voorkeurinstellingen

LCD-scherm

Afmeting 15,0 inch diagonaal

Beeldgrootte 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Zichtbaar beeld a-si TFT active matrix

Kijkhoek 140(H) / 115(V)

Synchronisatie

Horizontaal 30 ~ 61 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1024 x 768@60Hz

Maximale resolutie 1024 x 768@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm.

Gescheiden H/V synchronisatie, Composite H/V synchronisatie ,

TTL-niveau positief of negatief.

Maximale pixelfrequentie

80 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar
DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 30W

Afmetingen (BxHxD)/Gewicht

339,8 x 152,0 x 342,5 mm / 3,65kg
339,8 x 55,0 x 266,3 mm(Exclusief voet)

VESA Feste Schnittstelle

75 mm x 75 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van

geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De
pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte
pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

z Dit product bevat bijvoorbeeld 2.359.296 pixels.

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Algemeen

Model

Hoofdmenu > Specificaties > Algemeen

SyncMaster 150N/151N/152N

Algemeen

Energiebeheer

Voorkeurinstellingen

LCD-scherm

Afmeting 15,0 inch diagonaal

Beeldgrootte 304,1 (H) x 228,1 (V)

Pixel Pitch 0,297 (H) x 0,297 (V)

Zichtbaar beeld a-si TFT active matrix

Kijkhoek 140(H) / 115(V)

Synchronisatie

Horizontaal 30 ~ 61 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277

Resolutie

Optimale resolutie 1024 x 768@60Hz

Maximale resolutie 1024 x 768@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm

Gescheiden H/V synchronisatie, Composite H/V synchronisatie,Sync-On-Green (optioneel)

TTL-niveau positief of negatief.

Maximale pixelfrequentie

80 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar

Energieverbruik

Minder dan 30W

Afmetingen (BxHxD)/Gewicht

339,8 x 152,0 x 342,5 mm / 3,2kg
339,8 x 55,0 x 266,3 mm(Exclusief voet)

VESA Feste Schnittstelle

75 mm x 75 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van
geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De

pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte
pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

z Dit product bevat bijvoorbeeld 2.359.296 pixels.

Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

A

Algemeen

Model SyncMaster 174T

Hoof dmenu > Speci f i cat i es > A l g emeen

lgemeen

Energiebeheer

Voorkeurinstellingen

LCD-scherm

Afmeting 17,0 inch diagonaal

Beeldgrootte 337,92 (H) x 270,336 (V)

Pixel Pitch 0,264 (H) x 0,264 (V)

Zichtbaar beeld a-si TFT active matrix

Synchronisatie

Horizontaal 30 ~ 81 kHz

Verticaal 56 ~ 75 Hz

Beeldschermkleur

16.194.277 (Model voldoet niet aan TCO'03)

16.777.216 (Model voldoet aan TCO'03 )

Resolutie

Optimale resolutie 1280 x 1024@60Hz

Maximale resolutie 1280 x 1024@75Hz

Ingangssignaal, Afgebroken

RGB Analoog 0,7 Vpp, positief bij 75 Ohm, Digitale RGB volgens DVI-norm.
Gescheiden H/V synchronisatie, Composite,Sync-On-Green(optioneel)
TTL-niveau positief of negatief.

Maximale pixelfrequentie

140 MHz

Aansluitwaarden

Wisselspanning 90 - 264 V 60/50 Hz ± 3Hz

Signaalkabel

15 pin-naar-15 pin D-sub-kabel, verwisselbaar
DVI-D naar DVI-D-kabel, verwisselbaar

Energieverbruik

Minder dan 42W

Afmetingen (BxHxD)/Gewicht

368,2 x 177,0 x 394,3 mm / 5,0kg
368,2 x 58,8 x 310,1 mm(Exclusief voet)

VESA Feste Schnittstelle

100 mm x 100 mm (voor het gebruik van een speciale armmontagebeugel)

Omgevingsfactoren

In bedrijf Temperatuur: 50°F ~ 104°F(10°C ~ 40°C)

Vochtigheid: 10% ~ 80%, zonder condensatie

Opslag Temperatuur: -4°F ~113°F (-20°C ~ 45°C)

Vochtigheid: 5% ~ 95%, zonder condensatie

Aanvaardbare punten (Dot Acceptable)

Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik gemaakt van
geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van tenminste 99.999%. De
pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken soms lichter en soms zijn er zwarte
pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt het beeldscherm gewoon gebruiken, zonder
dat u zich hierover zorgen hoeft te maken.

Dit product bevat bijvoorbeeld 3,932,160 pixels.



Plug-and-play mogelijkheden

Deze monitor kan op alle Plug en Play compatibele systemen worden aangesloten. De monitor en
de computer zoeken dan samen de beste instellingen uit. In de meeste gevallen gebeurt dit
automatisch, tenzij de gebruiker zelf andere instellingen wil kiezen.

Funktionen MagicTune™ (skärmjustering)

MagicTune™-funktionen (skärmjustering) är endast tillgänglig för Windows 98 SE eller senare
versioner.

Multimedia Speaker Stand

Afmetingen (Breedte x Hoogte x Diepte) / Gewicht monitor / Gewicht karton 220 x 253 x 208 (mm)

Audio-ingang Linker/Rechter Stereostekker, 0,5 Vrms

Audio-uitgang (L) 2,2 W + (R) 2,2 W / THD 10% bij 8 Ohm

Frequentie 40 Hz ~ 20 KHz (-3 dB)

Koptelefoon Maximale output 20 mW (3,5 pi Stekker)

Luidspreker 8 Ohm x 2 pcs, 70 x 32 (mm)

Opmerking: Het ontwerp en de specificaties kunnen zonder voorafgaande

kennisgeving worden gewijzigd.

Algemeen

Energiebeheer

Voorkeurinstellingen

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een
stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor
gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis
beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw
monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een
VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de
software op uw computer.

SyncMaster 170N/171N/172N/173N/173T/193T/191T plus/174T

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

2000

Uitzett e n
(120Vac)

(Aan/uit-knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart

Stroomverbruik Minder dan 42W Minder dan 2W Minder dan 1W

SyncMaster 191N/192N/193N

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

2000

Uitzett e n
(120Vac)

(Aan/uit-knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart

Stroomverbruik Minder dan 45W Minder dan 2W Minder dan 1W

Deze monitor voldoet aan de EPA ENERGY STAR® en ENERGY2000 normen bij
aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

Als E

NERGY STAR

aan de E

NERGY STAR

®

Partner heeft SAMSUNG vastgesteld dat dit product voldoet

®

richtlijnen voor efficiënt energiegebruik.

Algemeen

Energiebeheer

Voorkeurinstellingen

SyncMaster 150N/151N/152N/153T

De PowerSaver op deze monitor bespaart energie door uw monitor over te schakelen naar een
stand waarin hij minder stroom verbruikt. Deze functie wordt ingeschakeld als u de monitor
gedurende langere niet gebruikt. Als u een toets van het toetsenbord indrukt of met de muis
beweegt, wordt de monitor weer automatisch geactiveerd. Als u energie wilt besparen, zet dan uw
monitor UIT als u hem langere tijd niet meer nodig heeft. Het PowerSaver-systeem werkt met een
VESA DPMS-videokaart die in uw computer is geïnstalleerd. Deze functie kunt u instellen met de
software op uw computer.

Status

Normaal

gebruik

De uit-

stand EPA/ENERGY

2000

Uitzetten
(120Vac)

(Aan/uit-knop)

Aan/uit-lampje Groen Groen, Knipperen Zwart

Stroomverbruik

Minder dan

30W

Minder dan 2W Minder dan 1W

Deze monitor voldoet aan de EPA ENERGY STAR® en ENERGY2000 normen bij
aansluiting op een computer die beschikt over VESA DPMS functionaliteit.

®

Als E

NERGY STAR

aan de E

NERGY STAR

Partner heeft SAMSUNG vastgesteld dat dit product voldoet

®

richtlijnen voor efficiënt energiegebruik.

A

SyncMaster 173T/193T/170N/171N/172N/173N/191N/192N/193N/191T plus/174T

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende
voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan
het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de

lgemeen
Energiebeheer

Voorkeurinstellingen

videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Horizontale

Weergavemodus

frequentie

(kHz)

IBM, 640 x 350 31,469 70,086 25,175 +/­IBM, 640 x 480 31,469 59,940 25,175 -/­IBM, 720 x 400 31,469 70,087 28,322 -/+
MAC, 640 x 480 35,000 66,667 30,240 -/­MAC, 832 x 624 49,726 74,551 57,284 -/­VESA, 640 x 480 37,500 75,000 31,500 -/­VESA, 640 x 480 37,861 72,809 31,500 -/­VESA, 800 x 600 35,156 56,250 36,000 +,-/+,­VESA, 800 x 600 37,879 60,317 40,000 +/+
VESA, 800 x 600 46,875 75,000 49,500 +/+
VESA, 800 x 600 48,077 72,188 50,000 +/+
VESA, 1024 x 768 48,363 60,004 65,000 -/­VESA, 1024 x 768 56,476 70,069 75,000 -/­VESA, 1024 x 768 60,023 75,029 78,750 +/+
VESA, 1280 x 1024 63,981 60,020 108,00 +/+
VESA, 1280 x 1024 79,976 75,025 135,00 +/+
SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Verticale

frequentie

(Hz)

Pixelfrequentie

(MHz)

Synchronisatie

Polariteit

(H/V)

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per
seconde kan worden afgebeeld, wordt aangeduid als

frequentie

, met

als eenheid.

kHz

horizontale

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het
beeld een groot aantal keren per seconde herhalen (verversen). Dit
wordt aangeduid als

verticale frequentie

of

refresh rate

, met Hz als

eenheid.

SyncMaster 153T/150N/151N/152N

Als het signaal dat van de computer wordt ontvangen gelijk is aan een van de volgende
voorkeurinstellingen, wordt de monitor hier automatisch op ingesteld. Bij afwijkende signalen kan
het scherm leeg blijven ondanks dat de aan/uit LED indicator brandt. Zie de handleiding van de

Algemeen

Energiebeheer

Voorkeurinstellingen

videokaart en stel het beeldscherm als volgt in.

Tabel 1. Instellingen

Horizontale

Weergavemodus

frequentie

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per
seconde kan worden afgebeeld, wordt aangeduid als

frequentie

(kHz)

, met

Verticale

frequentie

als eenheid.

kHz

Hoofdmenu > Specificaties > Voorkeurinstellingen

Synchronisatie

Polariteit

(Hz)

Pixelfrequentie

(MHz)

horizontale

(H/V)

Verticale frequentie

Net als een tl-buis moet ook een monitor om flikkeren te voorkomen het
beeld een groot aantal keren per seconde herhalen (verversen). Dit
wordt aangeduid als

verticale frequentie

of

refresh rate

, met Hz als

eenheid.

Service

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset
Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021,
South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE
OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

HUNGARY :

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.
Rua Mário Dioniso, N º 2 - 1º Drt. 2795-140 LINDA­A-VELHA
Tel. [phone] Fax. [phone]
Free Line 800 220 120

http://www.samsung.pt/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V.
Saturno 44 Col. Nueva Industrial Vallejo
Del. Gustavo A. Madero C.P. 07700
Mexico D.F.
Tel. [phone]
Fax. [phone]

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214,

http://www.samsung.nl/

RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Woordenlijst

Voorschriften

Natuurlijke kleuren
Voor een betere

weergave
Authority

Dotpitch (puntafstand)

Het beeld op een monitor bestaat uit rode, groene en blauwe puntjes. Hoe kleiner de puntjes
en hoe dichter ze bij elkaar staan, hoe hoger de resolutie. De afstand tussen twee puntjes met
dezelfde kleur wordt

dot pitch

genoemd, met

als eenheid.

mm

Verticale frequentie

Om flikkeren te voorkomen moet een monitor het beeld een aantal malen per seconde
herhalen (verversen). Dit wordt aangeduid als
eenheid.

verticale frequentie

of

refresh rate

, met Hz als

Bijvoorbeeld: Als hetzelfde beeld 60 keer per seconde wordt herhaald, wordt dit uitgedrukt als

60 Hz. Bij deze frequentie kan een lichte flikkering van het scherm merkbaar zijn.
Dit kan worden vermeden met een verticale frequentie van meer dan 70 Hz.

Horizontale frequentie

Het aantal horizontale lijnen over de hele breedte van het scherm dat per seconde kan worden
afgebeeld, wordt aangeduid als

horizontale frequentie

, met

als eenheid.

kHz

Interlaced en non-interlaced methodes

Wanneer de horizontale lijnen een voor een van boven naar beneden worden afgebeeld wordt
dit

non-interlaced

interlaced

. Bijna alle monitoren gebruiken de non-interlaced methode voor een heldere

genoemd. Afwisselend afbeelden van alle even en alle oneven lijnen heet

weergave. De interlaced methode wordt in tv's gebruikt.

Plug en Play

Dankzij deze functie heeft de gebruiker altijd de beste weergave, doordat de computer en de
monitor automatisch informatie met elkaar kunnen uitwisselen. De Plug en Play functie van
deze monitor werkt volgens de internationale VESA DDC standaard.

Resolutie

Het aantal horizontale en verticale beeldpunten waaruit het beeld kan worden opgebouwd heet

resolutie

. De resolutie geeft de precisie van de monitor aan. Een hoge resolutie is prettig
wanneer verschillende programma's tegelijk worden gebruikt, omdat het scherm dan meer
informatie kan bevatten.

Bijvoorbeeld: Bij een resolutie van 1280 x 1024 wordt het beeld opgebouwd uit 1024 lijnen

(verticale resolutie) die ieder bestaan uit 1280 horizontale beeldpunten
(horizontale resolutie).

Service

Woordenlijst

Voorschriften

Natuurlijke kleuren
Voor een betere

weergave
Authority

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the
following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television receptions, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:

z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.
z Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

z Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet called
How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared
by the Federal Communications Commission. It is available from the U.S. Government Printing
Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet is
the same as the monitor and that the ampere rating of the computer convenience outlet is equal to
or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5­15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compliance Notice

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les
équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic
fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community.
Compliance with these directives implies conformity to the following European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment
z EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics
z EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference
by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in
a domestic environment, it may cause radio interference. Install and use the equipment according
to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice
has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors and
other electronic equipment are concerned is that environmentally harmful substances are used
both in the products and during their manufacture. Since it has not been possible so far for the
majority of electronic equipment to be recycled in a satisfactory way, most of these potentially
damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and climate­influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment
in offices consumes an enormous amount of energy, since it is often routinely left running
continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of
electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of
heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental plan, which must be adhered to in each country where the company conducts its
operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The
length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

z TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of cadmium. The colour-generating layers of display screens must not contain any cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per million)

of mercury. It also demands that no mercury is present in any of the electrical or electronics
components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of
expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in
the stratosphere, causing increased reception on Earth of ultraviolet light with consequent
increased risks of skin cancer (malignant melanoma).

z The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the

manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you
with a product developed for professional use. Your purchase has also contributed to reducing the
burden on the environment and also to the further development of environmentally adapted
electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was
developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees),
Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens
Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of
electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as computers
and other electronics equipment are concerned, is that environmentally harmful substances are
used both in the products and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most of these potentially damaging
substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g. acidic
and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and
chlorinated solvents, among other things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The
length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Development

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained via
the Internet, using the address:

http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their
purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer
casing can consist of flame retardant substances. Most flame retardants contain bromine or
chloride, and those flame retardants are chemically related to another group of environmental
toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are
suspected of giving rise to severe health effects, including reproductive damage in fish-eating
birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found
in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens
and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and
is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any
mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit. There is however one exception. Mercury is, for the
time being, permitted in the back light system of flat panel monitors as today there is no
commercially available alternative. TCO aims on removing this exception when a Mercury free
alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed
circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer
(malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO’03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO’03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

• Energy-saving mode after a certain time – beneficial both for the user and the environment

• Electrical safety

Emissions

• Electromagnetic fields

• Noise emissions

Ecology

• The product must be prepared for recycling and the manufacturer must have a certified
environmental management system such as EMAS or ISO 14 000

• Restrictions on
o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation
with scientists, experts, users as well as manufacturers all over the world. Since the end of the
1980s TCO has been involved in influencing the development of IT equipment in a more user­friendly direction. Our labelling system started with displays in 1992 and is now requested by
users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use in
the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC
601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

z Reorient or relocate the receiving device.
z Increase the separation between the equipment.
z Connect the equipment into an outlet on a circuit different from that to which the other device

(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical
equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1.
Everybody who connects additional equipment to the signal input part or signal output part
configures a medical system, and is therefore, responsible that the system complies with the
requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services
department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C
Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service

g

Woordenlijst
Voorschriften

Natuurlijke
kleuren

Voor een betere

ave

weer
Authority

Natuurlijke kleuren met Natural Color programma

Een vrij nieuw probleem is dat de kleuren van afdrukken, gescande afbeeldingen en foto's uit
een digitale camera kunnen afwijken van de kleuren die door een monitor worden
weergegeven.
Het programma Natural Color is de oplossing voor dit probleem. Dit kleurbeheer systeem is
ontwikkeld door Samsung Electronics in samenwerking met het Korea Electronics &
Telecommunications Research Institute (ETRI). Dit systeem is alleen verkrijgbaar voor
Samsung monitoren en zorgt ervoor dat de kleuren van de monitor gelijk zijn aan die van de
ingelezen en afgedrukte afbeeldingen.
Zie voor meer informatie de keuze Help (F1) in het programma Natural Color.

Zo installeert u Natural Color

Doe de bij uw Samsung monitor geleverde cd-rom in het cd-rom-station. Het eerste venster van
het installatieprogramma verschijnt. Klik in dit venster op Natural Color om het programma te
installeren.
Wanneer de cd niet automatisch start, kunt u het installatieprogramma ook zelf starten: Doe de
bij uw Samsung monitor geleverde cd-rom in het cd-rom-station, klik op de [Start] knop van
Windows en selecteer [Uitvoeren].
Toets in: D:\color\eng\setup.exe en druk op de <Enter> toets.
(Als het cd-rom-station een andere letteraanduiding heeft, gebruikt u die in plaats van D:\)

Zo verwijdert u Natural Color

Selecteer in het Windows [Start] menu [Instellingen] > [Configuratiescherm] en dubbelklik op de
keuze [Software].
Selecteer Natural Color in de lijst en klik op de knop [Toevoegen/verwijderen],
[Wijzigen/verwijderen] of [Verwijderen].

Service

Woordenlijst
Voorschriften

Natuurlijke kleuren

Voor een betere
weergave

Authority

Voor een betere weergave

1. Stel de resolutie en de refresh rate (herhalingsfrequentie) in via het configuratiescherm
van de computer, om een zo optimaal mogelijke beeldkwaliteit te krijgen.

Resolutie: 1280 x 1024

{

Verticale frequentie (refresh rate): 60 Hz

{

2. Bij de productie van de TFT/LCD-beeldschermen voor dit product wordt er gebruik
gemaakt van geavanceerde halfgeleiderstechnologie, met een nauwkeurigheid van
tenminste 99.999%. De pixels van de kleuren ROOD, GROEN, BLAUW en WIT lijken
soms lichter en soms zijn er zwarte pixels zichtbaar. Dit ligt niet aan de kwaliteit. U kunt
het beeldscherm gewoon gebruiken, zonder dat u zich hierover zorgen hoeft te maken.

Dit product bevat bijvoorbeeld 3,932,160 pixels.

{

3. Als u de monitor en het beeldscherm wilt schoonmaken, zorg er dan voor dat u de
aanbevolen hoeveelheid schoonmaakmiddel gebruikt en een zachte droge doek. Veeg
zacht en behoedzaam over het LCD-scherm. Als u te hard over het beeldscherm veegt,
kan er een vlek ontstaan.

4. Als u niet tevreden bent over de kwaliteit van het beeld, kunt het beste de "Auto­aanpassingsfunctie" activeren. Als uw beeldscherm dan nog steeds ruis vertoont, maak
dan gebruik van de FINE/COARSE-aanpassingsfunctie.

5. Als het beeld gedurende langere tijd stilstaat, kan de afbeelding licht "inbranden".
Zet de monitor in de spaarstand of activeer een screensaver, als u gedurende langere tijd
de monitor niet gebruikt.
