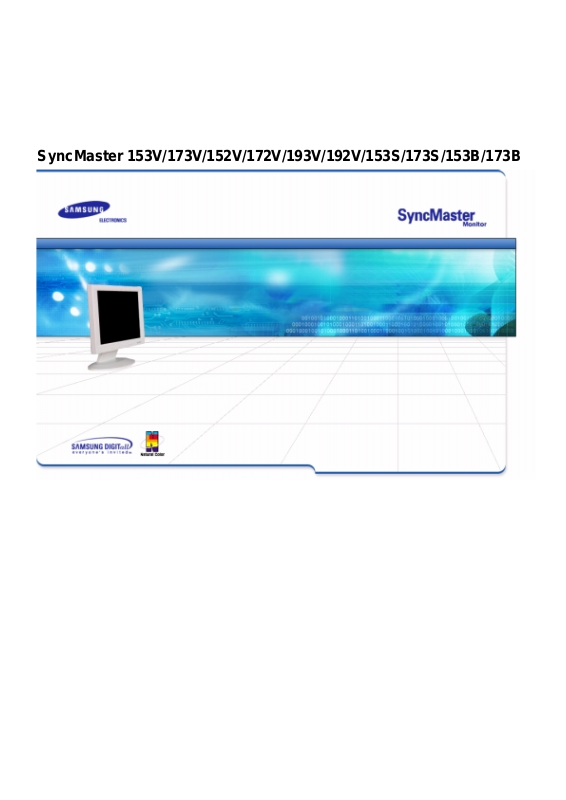

SyncMaster 153V/173V/152V/172V/193V/192V/153S/173S/153B/173B

Nosacījumi

Strāvas padeve

Uzstādīšana

Tīrīšana

Cits

Ar šo simbolu apzīmēto norāžu neievērošana var radīt kaitējumu veselībai vai aparatūras
bojājumus.

Aizliegts Vienmēr svarīgi izlasīt un izprast

Neizjaukt Atvienot kontaktdakšu no kontaktligzdas

Nepieskarties Sazemējums, lai izvairītos no elektrošoka

Nosacījumi

Strāvas padeve

Uzstādīšana
Tīrīšana
Cits

Ja dators netiek lietots ilgāku laiku, pārslēdziet to DPMS (displeja barošanas
pārvaldības) sistēmas režīmā. Ja tiek lietots ekrānsaudzētājs, pārslēdziet to
aktīvā ekrāna režīmā.

Nelietojiet bojātu vai vaļīgu kontaktdakšu.

z

Tas var izraisīt elektrošoku vai aizdegšanos.

Neraujiet kontaktdakšu no kontakligzdas aiz vada, kā arī
neaiztieciet to ar slapjām rokām.

z Tas var izraisīt elektrošoku vai aizdegšanos.

Izmantojiet tikai pareizi iezemētu kontaktdakšu un ligzdu.

z

Nepareizs iezemējums var izraisīt elektrošoku vai aparatūras
bojājumus.

Pārmērīgi nesamezglojiet elektrības vadu, kā arī nenovietojiet uz
tiem smagus priekšmetus, kas var izraisīt bojājumus.

z Šī noteikuma neievērošana var izraisīt elektrošoku vai

aizdegšanos.

Vētras vai negaisa laikā, kā arī, ja monitors netiek lietots ilgāku
laiku, izņemiet kontaktdakšu no kontaktligzdas.

z Šī noteikuma neievērošana var izraisīt elektrošoku vai

aizdegšanos.

Kontaktligzdā neievietojiet pārāk daudz pagarinātājus vai
kontaktdakšas.

z Tas var izraisīt aizdegšanos.

Nosacījumi

Strāvas padeve

Uzstādīšana

Tīrīšana

Cits

Neaizklājiet monitora ventilācijas atveres.

z Nepietiekama ventilācija var izraisīt bojājumus vai aizdegšanos.

Novietojiet monitoru vietā, kur ir mazs mitruma un putekļu
daudzums.

z Pretējā gadījumā monitora iekšienē var rasties īssavienojums vai

aizdegšanās.

Nenometiet monitoru pārvietošanas laikā.

z

Tas var sabojāt produktu vai nodarīt miesas bojājumus.

Novietojiet monitoru uz plakanas un stabilas virsmas.

z

Krītot monitors var radīt ievainojumus.

Novietojiet monitoru uzmanīgi.

z Tas var tikt sabojāts.

Nenovietojiet monitoru ar priekšpusi uz leju.

z Var tikt sabojāts krāsu monitora displejs (TFT-LCD).

Nosacījumi

Strāvas padeve

Uzstādīšana

Tīrīšana

Cits

Monitora korpusa un TFT-LCD ekrāna virsmas tīrīšanai izmantojiet viegli
samitrinātu mīksta auduma gabaliņu.

Nesmidziniet tīrītāju tieši uz monitora.

Ieteicamo tīrītāju uzklājiet ar mīksta auduma palīdzību.

Ja savienotājs starp kontaktdakšu un ligzdu ir netīrs vai putekļains,
rūpīgi to notīriet ar sausas drānas palīdzību.

z

Netīrs savienotājs var izraisīt elektrošoku vai aizdegšanos.

Nenovietojiet uz monitora ūdens glāzes, ķīmiskas vielas vai sīkus
metāla priekšmetus.

z

Tas var izraisīt bojājumus, elektrošoku vai aizdegšanos.

z

Ja monitorā iekļūst ārējas vielas, atvienojiet strāvas padevi un tad

sazinieties ar apkalpošanas centru.

Nenoņemiet apvalku (vai aizmugurējo vāku). Lietotāja apkalpošanai
izmantojamas detaļas iekšpusē neatrodas.

Nosacījumi

Strāvas padeve

Uzstādīšana

Tīrīšana

Cits

z Tas var izraisīt elektrošoku vai aizdegšanos.
z Nododiet apkalpi kvalificēta apkalpojošā personāla ziņā.

Ja monitors nedarbojas normāli, it sevišķi, ja no tā nāk neparastas
skaņas vai smaka, nekavējoties atvienojiet to no elektrotīkla
unsazinieties ar autorizētu dīleri vai apkalpošanas centru.

z

Tas var izraisīt elektrošoku vai aizdegšanos.

Nenovietojiet uz monitora nekādus smagus priekšmetus.

z

Tas var izraisīt elektrošoku vai aizdegšanos.

Pēc katras pie monitora pavadītās stundas jums vajadzētu 5
minūtes atpūtināt savas acis.

z

Tas samazinās acu nogurumu.

Monitora tuvumā nelietojiet un neglabājiet viegli uzliesmojošas
vielas.

z Tas var izraisīt eksploziju vai aizdegšanos.

Nemēģiniet pārvietot monitoru, velkot to aiz elektrības vada vai
signāla kabeļa.

z Tas var izraisīt bojājumus, elektrošoku vai aizdegšanos kabeļa

bojājuma dēļ.

Nepārvietojiet monitoru pa labi vai kreisi, raujot vienīgi aiz
elektrības vada vai signāla kabeļa.

z Tas var izraisīt bojājumus, elektrošoku vai aizdegšanos kabeļa

bojājuma dēļ.

Nekad monitora atverēs neievietojiet neko metālisku.

z

Tas var izraisīt elektrošoku, aizdegšanos vai nodarīt miesas
bojājumus.

SyncMaster 153V/173V/152V/172V/193V/192V

Pārliecinieties, vai kopā ar monitoru ir iekļautas šādas lietas. Ja kāds no priekšmetiem trūkst,

sazinieties ar savu pārdevēju.

Izsaiņošana

Priekšpuse

Mugurpuse

Strāvas padeves vads

Monitors un statnis

Signāla kabelis

Uzstādīšanas pamācība

Garantijas talons

(Nav pieejams visās vietās)

Lietotāja rokasgrāmata un Draivera
instalācijas CD disks.

j

(opcija)

SyncMaster 153S/173S

Izsaiņošana

Priekšpuse
Mugurpuse

Monitors un statnis

Pārliecinieties, vai kopā ar monitoru ir iekļautas

šādas lietas. Ja kāds no priekšmetiem trūkst,

sazinieties ar savu pārdevēju.

Galvenā > Ievads > Izsaiņošana

Strāvas padeves vads

Līdzstrāvas adapteris

Signāla kabelis

Uzstādīšanas pamācība

Garantijas talons

(Nav pieejams visās vietās)

Lietotāja rokasgrāmata un Draivera
instalāci

Statņa uzstādīšanas kompaktdisks

as CD disks.

SyncMaster 153V/173V/152V/172V/193V/192V

Izsaiņošana

Priekšpuse

Mugurpuse

1. Poga Auto
/ Poga Exit

2. Poga "Menu"
(Izvēlne)

3. Strāvas padeves poga

4. Uzstādīšanas pogas

a. Strāvas padeves

indikators

Piezīme:

Sk. Funkciju "PowerSaver" (Enerģijas taupītājs), kas aprakstīts rokasgrāmatā, lai iegūtu
plašāku informāciju par enerģijas taupīšanas funkcijām. Enerģijas taupīšanas nolūkos
IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam nepievēršat
uzmanību.

Lietojiet šo pogu, lai automātiski noregulētu OSD.
/ Lietojiet šo pogu, lai izietu no aktīvās izvēlnes vai OSD.

Izmantojiet šo pogu, lai atvērtu Ekrāna displeju (OSD) un aktivizētu
izcelto izvēlnes vienumu.

Šo pogu izmanto monitora ieslēgšanai un izslēgšanai.
Šīs pogas dod iespēju izcelt and uzstādīt vienumus izvēlnē.
Normālas darbības laikā šī gaisma deg zaļā krāsā, bet jūsu regulējumu

saglabāšanas laikā tā mirgo.

SyncMaster 153S/173S

Izsaiņošana

Priekšpuse

Mugurpuse

1. Poga Auto
/ Poga Exit

2. Poga "Menu"
(Izvēlne)

3. Strāvas padeves poga

4. Uzstādīšanas pogas

a. Strāvas padeves

indikators

Piezīme:

Sk. Funkciju "PowerSaver" (Enerģijas taupītājs), kas aprakstīts rokasgrāmatā, lai iegūtu
plašāku informāciju par enerģijas taupīšanas funkcijām. Enerģijas taupīšanas nolūkos
IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam nepievēršat
uzmanību.

Galvenā > Ievads > Priekšpuse

Lietojiet šo pogu, lai automātiski noregulētu OSD.
/ Lietojiet šo pogu, lai izietu no aktīvās izvēlnes vai OSD.

Izmantojiet šo pogu, lai atvērtu Ekrāna displeju (OSD) un aktivizētu
izcelto izvēlnes vienumu.

Šo pogu izmanto monitora ieslēgšanai un izslēgšanai.
Šīs pogas dod iespēju izcelt and uzstādīt vienumus izvēlnē.
Normālas darbības laikā šī gaisma deg zaļā krāsā, bet jūsu regulējumu

saglabāšanas laikā tā mirgo.

SyncMaster 153B/173B

Izsaiņošana

Priekšpuse

Mugurpuse

1. Poga Auto
/ Poga Exit

2. Poga "Menu"
(Izvēlne)

3. Strāvas padeves poga

4. Uzstādīšanas pogas

a. Strāvas padeves

indikators

b. Stereo ieejas ligzda

c. Austiņu ligzda

Piezīme:

Sk. Funkciju "PowerSaver" (Enerģijas taupītājs), kas aprakstīts rokasgrāmatā, lai iegūtu
plašāku informāciju par enerģijas taupīšanas funkcijām. Enerģijas taupīšanas nolūkos
IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam nepievēršat
uzmanību.

Galvenā > Ievads > Priekšpuse

Lietojiet šo pogu, lai automātiski noregulētu OSD.
/ Lietojiet šo pogu, lai izietu no aktīvās izvēlnes vai OSD.

Izmantojiet šo pogu, lai atvērtu Ekrāna displeju (OSD) un aktivizētu
izcelto izvēlnes vienumu.

Šo pogu izmanto monitora ieslēgšanai un izslēgšanai.
Šīs pogas dod iespēju izcelt and uzstādīt vienumus izvēlnē.
Normālas darbības laikā šī gaisma deg zaļā krāsā, bet jūsu regulējumu

saglabāšanas laikā tā mirgo.
Pievienojiet monitora audio kabeli audio ligzdai, kas atrodas datora

aizmugurē.

SyncMaster 153V/173V/152V/172V/193V/192V

Izsaiņošana

Priekšpuse

Mugurpuse

(Monitora mugurpuses konfigurācija var mainīties atkarībā no produkta.)

1. Strāvas padeves
ports

2. Signāla ports

Piezīme:

Sk. Monitora pievienošana, lai iegūtu plašāku informāciju attiecībā uz kabeļu
savienojumiem.

Pievienojiet monitora strāvas padeves vadu portam monitora
mugurpusē.

Pievienojiet signāla kabeli 15 tapu D-sub konektoram monitora
aizmugurē.

SyncMaster 153S/173S

Izsaiņošana

Priekšpuse

Mugurpuse

1. Strāvas padeves
ports

2. Signāla ports

3. Tapa

Piezīme:

Galvenā > Ievads > Mugurpuse

(Monitora mugurpuses konfigurācija var mainīties atkarībā no produkta.)

Pievienojiet monitora strāvas padeves vadu portam monitora
mugurpusē.

Pievienojiet signāla kabeli 15 tapu D-sub konektoram monitora
aizmugurē.

Nospiediet pogu statņa aizmugures apakšdaļā, lai fiksētu statni.
Piezīme: Pirms fiksēšanas noteikti novietojiet monitoru ar tā
priekšpusi uz leju uz līdzenas virsmas (nevis atbalstot uz statņa). Ja
pogu spiež tad, kad monitora statnis balstās uz kādas virsmas,
monitors var apgāzties vai krist, ievainot cilvēku un sabojāt pašu
iekārtu.

Sk. Monitora pievienošana, lai iegūtu plašāku informāciju attiecībā uz kabeļu
savienojumiem.

SyncMaster 153B/173B

Izsaiņošana

Priekšpuse

Mugurpuse

1. Strāvas padeves
ports

2. Signāla ports

3. Tapa

Piezīme:

Galvenā > Ievads > Mugurpuse

(Monitora mugurpuses konfigurācija var mainīties atkarībā no produkta.)

Pievienojiet monitora strāvas padeves vadu portam monitora
mugurpusē.

Pievienojiet signāla kabeli 15 tapu D-sub konektoram monitora
aizmugurē.

Nospiediet pogu statņa aizmugures apakšdaļā, lai fiksētu statni.
Piezīme: Pirms fiksēšanas noteikti novietojiet monitoru ar tā
priekšpusi uz leju uz līdzenas virsmas (nevis atbalstot uz statņa). Ja
pogu spiež tad, kad monitora statnis balstās uz kādas virsmas,
monitors var apgāzties vai krist, ievainot cilvēku un sabojāt pašu
iekārtu.

Sk. Monitora pievienošana, lai iegūtu plašāku informāciju attiecībā uz kabeļu
savienojumiem.

SyncMaster 153V/173V/152V/172V/193V/192V

Monitora
pievienošana

Monitora draivera
uzinstalēšana
Montējuma
uzstādīšana
atbilstoši VESA
standartam

Pievienojiet monitora strāvas padeves vadu portam monitora mugurpusē.

1.

Ievietojiet monitora strāvas padeves vadu tuvākajā elektrības kontaktligzdā.

Pievienojiet signāla kabeli 15 kontaktu D-sub savienotājam monitora aizmugurē.

2.

Pievienojiet monitoru Macintosh datoram ar D-sub savienotājkabeļa palīdzību.

3.

Ja tas ir veca modeļa Macinotsh dators, monitoru ir jāpievieno ar īpaša Mac adaptera

4.

palīdzību.

Ieslēdziet datoru un monitoru. Ja monitors rāda attēlu, tad uzstādīšana ir veiksmīgi pabeigta.

5.

SyncMaster 153S/173S

Monitora
pievienošana

Monitora draivera
uzinstalēšana
Montējuma
uzstādīšana
atbilstoši VESA
standartam

Galvenā > Uzstādīšana > Monitora pievienošana

Pievienojiet monitora strāvas padeves vadu portam monitora mugurpusē.

1.

Ievietojiet monitora strāvas padeves vadu tuvākajā elektrības kontaktligzdā.

Pievienojiet signāla kabeli 15 kontaktu D-sub savienotājam monitora aizmugurē.

2.

Pievienojiet monitoru Macintosh datoram ar D-sub savienotājkabeļa palīdzību.

3.

Ja tas ir veca modeļa Macinotsh dators, monitoru ir jāpievieno ar īpaša Mac adaptera

4.

palīdzību.

Ieslēdziet datoru un monitoru. Ja monitors rāda attēlu, tad uzstādīšana ir veiksmīgi pabeigta.

5.

Automātiski

Manuāli

Monitora
pievienošana

Monitora
draivera
uzinstalēšana

Montējuma
uzstādīšana
atbilstoši VESA
standartam

Kad datora operētājsistēma pieprasa monitora draiveri, ievietojiet diskdzinī
disku, kas iekļauts monitora komplektācijā. Draivera uzinstalēšana nedaudz
atšķiras atkarībā no operētājsistēmas veida. Sekojiet attiecīgiem norādījumiem,
vadoties pēc tā, kādu operētājsistēmu izmantojat.

Sagatavojiet tukšu disku un lejupielādējiet draivera programmatūru no interneta šeit
uzrādītajā Web vietā.

z

Interneta Web vieta: http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor/ (ASV)
http://www.sec.co.kr/monitor/ (Koreja)
http://www.samsungmonitor.com.cn/ (Ķīna)

Windows ME

1. Ievietojiet kompaktdisku diskdzinī.

2. Noklikšķiniet uz "Windows ME Driver" .

3. Sarakstā izvēlieties sava monitora modeli un tad noklikšķiniet "OK" pogu.

4. Noklikšķiniet uz "Install" pogas logā "Warning" .

5. Monitora draivera instalācija ir pabeigta.

Windows XP/2000

1. Ievietojiet kompaktdisku diskdzinī.

2. Noklikšķiniet uz "Windows XP/2000 Driver" ("Windows XP/2000 Draiveris") .

3. Sarakstā izvēlieties sava monitora modeli un tad noklikšķiniet "OK" ("Labi") pogu.

4. Noklikšķiniet uz "Install (Instalēt) " pogas logā "Warning (Brīdinājums)" .

5. Ja jūs redzat "Message" ("Ziņojums") logu, tad noklikšķiniet uz "Continue
Anyway" ("Turpināt tālāk") pogas. Tad noklikšķiniet uz pogas "OK" ("Labi") .

Šis monitora draiveris ir MS logo sertificēts un tā instalēšana nesabojās jūsu sistēmu.
Sertificēts draiveris būs atrodams Samsung Monitor mājas lapā

http://www.samsung-monitor.com/

6. Monitora draivera instalācija ir pabeigta.

Monitora
pievienošana

Monitora
draivera
uzinstalēšana

Montējuma
uzstādīšana
atbilstoši VESA
standartam

Automātiski

Manuāli

Kad datora operētājsistēma pieprasa monitora draiveri, ievietojiet diskdzinī disku,
kas iekļauts monitora komplektācijā. Draivera uzinstalēšana nedaudz atšķiras
atkarībā no operētājsistēmas veida. Sekojiet attiecīgiem norādījumiem, vadoties pēc
tā, kādu operētājsistēmu izmantojat.

Sagatavojiet tukšu disku un lejupielādējiet draivera programmatūru no interneta šeit
uzrādītajā Web vietā.

z

Interneta Web vieta: http://www.samsung-monitor.com/ (Worldwide)

http://www.samsungusa.com/monitor/ (ASV)
http://www.sec.co.kr/monitor/ (Koreja)
http://www.samsungmonitor.com.cn/ (Ķīna)

Microsoft® Windows® XP Operētājsistēma

1. Ievietojiet kompaktdisku diskdzinī.

2. Noklikšķiniet uz "Start (Sākt)" —> "Control Panel (Vadības panelis)," un tad noklikšķiniet uz
"Appearance and Themes (Izskats un tēmas)" Ikonas.

3. Noklikšķiniet uz "Display (Displejs)" ikonas un izvēlieties zīmni "Settings (Iestatījumi)", un
tad noklikšķiniet "Advanced.. (Papildus...)".

4. Noklikšķiniet "Properties (Rekvizīti)" zīmnē "Monitor (Monitors)" un izvēlieties "Driver
(Draiveris)" zīmni.

5. Noklikšķiniet "Update Driver.. (Atjaunināt draiveri)" un izvēlieties "Install from a list or..
(Instalēt no saraksta vai..)", un tad noklikšķiniet uz pogas "Next (Tālāk)".

6. Atlasiet "Don't search ,I will.. (Nemeklēt, es...)", tad noklikšķiniet "Next (Tālāk)", un tad
noklikšķiniet uz "Have disk (Meklēt diskā)".

7. Noklikšķiniet uz pogas "Browse (Pārlūkot)", tad izvēlieties A:(D:\Driver) un modeļu sarakstā
atlasiet sava monitora modeli un tad noklikšķiniet uz pogas "Next (Tālāk)" .

8. Ja jūs redzat "Message" ("Ziņojums") logu, tad noklikšķiniet uz "Continue

Anyway" ("Turpināt tālāk") pogas. Tad noklikšķiniet uz pogas "OK" ("Labi") .

Šis monitora draiveris ir MS logo sertificēts un tā instalēšana nesabojās jūsu sistēmu.
Sertificēts draiveris būs atrodams Samsung Monitor mājas lapā

http://www.samsung-monitor.com/

9. Noklikšķiniet uz "Close (Aizvērt)" pogas, un tad noklikšķiniet "OK (Labi)" .

7.Izvēlieties

Display a list of all the driver in a specific location

tad noklikšķiniet uz

10. Monitora draivera instalācija ir pabeigta.

Microsoft® Windows® 2000 Operētājsistēma

Ja jūs monitorā redzat redzat uzrakstu "Digital Signature Not Found", dariet šādi.

1. Noklikšķiniet uz "OK" pogas logā "Insert disk".

2. Noklikšķiniet uz "Browse" pogas logā "File Needed" .

3. Izvēlieties A:(D:\Driver), tad noklikšķiniet uz pogas "Open", un tad noklikšķiniet pogu "OK".

Kā instalēt

1. Noklikšķiniet "Start" , "Setting" , "Control Panel".

2. Ar dubultklikšķi noklikšķiniet uz ikonas "Display".

3. Izvēlieties zīmni "Settings", un tad noklikšķiniet "Advanced..".

4. Izvēlieties "Monitor".

Gadījums1: Ja poga "Properties" ir neaktīva, tas nozīmē, ka monitors ir konfigurēts pareizi.

Lūdzu apturiet instalēšanu.

Gadījums2: Ja poga "Properties" ir aktīva, noklikšķiniet uz pogas "Properties" un turpiniet

sekot nākamajiem soļiem.

5. Noklikšķiniet uz "Driver" un tad uz "Update Driver..", un tad noklikšķiniet uz pogas "Next".

6. Izvēlieties "Display a list of the known drivers for this device so that I can choose a
specific driver", tad noklikšķiniet uz "Next", un tad noklikšķiniet "Have disk".

7. Noklikšķiniet uz pogas "Browse", tad izvēlieties A:(D:\Driver).

8. Noklikšķiniet uz "Open" pogas, tad noklikšķiniet "OK" .

9. Izvēlieties sava monitora modeli un noklikšķiniet uz pogas "Next", tad noklikšķiniet uz pogas
"Next" .

10. Noklikšķiniet uz "Finish" pogas, tad noklikšķiniet uz pogas "Close" .

Ja jūs redzat logu "Digital Signature Not Found", noklikšķiniet uz pogas "Yes".
Noklikšķiniet uz "Finish" pogas, tad noklikšķiniet uz pogas "Close" .

Microsoft® Windows® Millennium Operētājsistēma

1. Noklikšķiniet "Start" , "Setting" , "Control Panel".

2. Ar dubultklikšķi noklikšķiniet uz ikonas "Display".

3. Izvēlieties zīmni "Settings", un tad noklikšķiniet uz pogas "Advanced Properties".

4. Izvēlieties zīmni "Monitor".

5. Noklikšķiniet uz "Change" pogas zonā "Monitor Type" .

6. Izvēlieties "Specify the location of the driver".

"

pogas "Next".

8. Noklikšķiniet uz pogas "Have Disk"

9. Norādiet A:\(D:\driver), un tad noklikšķiniet uz pogas "OK".

10. Izvēlieties "Show all devices", un atlasiet monitoru, kas atbilst tam, kuru jūs pievienojāt
savam datoram, un tad noklikšļiniet uz pogas "OK".

11. Tad nospiediet pogu "Close" un pogu "OK", līdz dialoglodziņš "Display Properties" tiek
aizvērts.
(Ja jūs uz ekrāna ieraugāt brīdinājumus vai paziņojumus, tad izvēlieties savam monitoram
opciju "Appreciate".)

.. ,

"

Microsoft® Windows® NT Operētājsistēma

2.L

"Displ

klikšķini

1. Noklikšķiniet uz Start, Settings, Control Panel, un tad ar dubultklikšķi noklikšķiniet uz
ikonas "Display".

ogā

noklikšķiniet uz All Display Modes.

3. Izvēlieties režīmu, kādu vēlaties lietot (Resolution (izšķirtspēju), Number of colors (krāsu
skaitu) un Vertical frequency (vertikālo frekvenci)), un tad noklikšķiniet uz OK.

4. Noklikšķiniet uz pogas Apply, ja pēc "Test" nospiešanas ekrāns darbojas normāli. Ja
ekrāns nerāda normāli, nomainiet režīmu (zemāku izšķirtspēju, krāsas vai frekvenci).

Piezīme: Ja zīmnē All Display Modes, nav "Mode" izvēlne, tad izšķirtspēju un vertikālo
frekvenci iestatiet izmantojot Iepriekš iestatītos displeja režīmus, kas aprakstīti lietotāja
rokasgrāmatā.

Linux Operētājsistēma

Lai izpildītu X-Window, jums nepieciešams izveidot X86Config failu, kas ir sistēmas iestatījuma
fails.

1. Nospiediet "Enter" pirmajā un otrajā logā pēc X86Config faila palaišanas.

2. Trešais ekrāns ir peles iestatīšanai.

3. Iestatiet peli savam datoram.

4. Nākošais ekrāns ir tastatūras atlasīšanai.

5. Iestatiet tastatūru savam datoram.

6. Trešais ekrāns ir monitora iestatīšanai.

7. Vispirms iestatiet savam monitoram horizontālo frekvenci. (Frekvenci jūs varat ievadīt

tieši.)

8. Iestatiet savam monitoram vertikālo frekvenci. (Frekvenci jūs varat ievadīt tieši.)

9. Ievadiet monitora modeļa nosaukumu. Šī informācija neietekmēs X-Window faila izpildi.

10. Jūs esat pabeidzis sava monitora uzstādīšanu.

Izpildiet X-Window pēc citas nepieciešamās aparatūras uzstādīšanas.

ay Registration Information", no

et uz zīmnes "Settings", un tad

SyncMaster 153V/152V/173V/172V/193V/192V

Pamatnes noņemšana | Pamatnes pievienošana

Monitora
pievienošana
Monitora draivera
uzinstalēšana

Montējuma
uzstādīšana
atbilstoši VESA
standartam

Pamatnes noņemšana

1. Izslēdziet monitoru un atvienojiet barošanas vadu.

2. Nolieciet LCD monitoru uz līdzenas virsmas ar priekšpusi uz leju, apakšā paliekot kaut ko
mīkstu, lai aizsargātu ekrānu.

3. Atskrūvējiet četras skrūves un noņemiet LCD monitora statni.

Pamatnes pievienošana

PIEZĪME: Šim monitoram ir piemērota 75(100)mm x 75(100) mm montāžas saskarnes plātne, kas ir
savietojama ar VESA standartu.

1. Aizmugures vāka montāžas plātne

2. Montāžas saskarnes plātne

Savietojiet montāžas saskarnes plātni ar caurumiem aizmugures vāka montāžas plātnē un
pieskrūvējiet to ar četrām skrūvēm, kas bija komplektā ar pleca tipa pamatni, pie sienas montējamo
šarnīru vai cita veida pamatni.

SyncMaster 153S/173S

Monitora
pievienošana
Monitora draivera
uzinstalēšana

Montējuma
uzstādīšana
atbilstoši VESA
standartam

Pamatnes noņemšana

Galvenā > Uzstādīšana > Montējuma uzstādīšana atbilstoši VESA standartam

Pamatnes noņemšana | Pamatnes pievienošana

1. Izslēdziet monitoru un atvienojiet barošanas vadu.

2. Nolieciet LCD monitoru uz līdzenas virsmas ar priekšpusi uz leju, apakšā paliekot kaut ko
mīkstu, lai aizsargātu ekrānu.

3. Atskrūvējiet četras skrūves un noņemiet LCD monitora statni.

Pamatnes pievienošana

PIEZĪME: Šim monitoram ir piemērota 75mm x 75mm montāžas saskarnes plātne, kas ir
savietojama ar VESA standartu.

1. Aizmugures vāka montāžas plātne

2. Montāžas saskarnes plātne

Savietojiet montāžas saskarnes plātni ar caurumiem aizmugures vāka montāžas plātnē un
pieskrūvējiet to ar četrām skrūvēm, kas bija komplektā ar pleca tipa pamatni, pie sienas montējamo
šarnīru vai cita veida pamatni.

SyncMaster 153B/173B

Monitora
pievienošana
Monitora draivera
uzinstalēšana

Montējuma
uzstādīšana
atbilstoši VESA
standartam

Pamatnes noņemšana

Galvenā > Uzstādīšana > Montējuma uzstādīšana atbilstoši VESA standartam

Pamatnes noņemšana | Pamatnes pievienošana

1. Izslēdziet monitoru un atvienojiet barošanas vadu.

2. Nolieciet LCD monitoru uz līdzenas virsmas ar priekšpusi uz leju, apakšā paliekot kaut ko
mīkstu, lai aizsargātu ekrānu.

3. Atskrūvējiet četras skrūves un noņemiet LCD monitora statni.

Pamatnes pievienošana

PIEZĪME: Šim monitoram ir piemērota 75mm x 75mm montāžas saskarnes plātne, kas ir
savietojama ar VESA standartu.

1. Aizmugures vāka montāžas plātne

2. Montāžas saskarnes plātne

Savietojiet montāžas saskarnes plātni ar caurumiem aizmugures vāka montāžas plātnē un
pieskrūvējiet to ar četrām skrūvēm, kas bija komplektā ar pleca tipa pamatni, pie sienas montējamo
šarnīru vai cita veida pamatni.

Ekrāna displejs

Pārbaude

Jautājumi &
atbildes
Pašpārbaudes
iespējas tests

Pirms zvanīšanas apkalpošanas centram, pārbaudiet šajā nodaļā ietverto informāciju, lai
pārliecinātos vai nav iespējams atrisināt problēmu saviem spēkiem. Ja jums nepieciešama
palīdzība, zvaniet uz garantijas kartē norādīto telefona numuru, informācijas nodaļas

telefonu vai sazinieties ar savu pārdevēju.

Simptoms Pārbaude Risinājumi

Ekrānā nav attēla.
Es nevaru ieslēgt
monitoru.

Vai strāvas padeves vads ir
pievienots pareizi?

Vai jūs ekrānā redzat "

No
Connection, Check Signal
Cable (Nav savienojuma,
pārbaudiet signāla kabeli)

Pārbaudiet strāvas padeves vada
savienojumu un pievadi.

Pārbaudiet signāla kabeļa
savienojumu.

" ?

Ja strāvas padeve ir ieslēgta,
pārstartējiet datoru, lai
ieraudzītu sākotnējo ekrānu
(pieteikšanās ekrānu), kuru var
redzēt.

Vai jūs ekrānā redzat "

Sync.
Out of Range (Sinhronizācija
Nedarbojas)

"?

Ekrāns nerāda attēlu. Vai
strāvas padeves indikators
monitorā mirgo ar 1 sekundes
intervālu?

Ja sākotnējais ekrāns (pieteikšanās
ekrāns) ir redzams, pārstartējiet
datoru lietošanas režīmā (režīmā
"safe" Windows ME/XP/2000
versijai), un tad izmainiet video
kartes frekvenci. (Skatiet Iepriekš

iestatītie displeja režīmi)

Piezīme: Ja sākotnējais ekrāns
(pieteikšanās ekrāns neparādās,

sazinieties ar apkalpošanas centru
vai pārdevēju.

Šo ziņojumu jūs redzēsiet, ja video
karte pārsniegs to maksimālo
izšķirtspēju un frekvenci, kādu
monitors pareizi var uztvert.

Noregulējiet tādu maksimālo
izšķirtspēju un frekvenci, kādu
monitors var uztvert.

Monitors atrodas režīmā
"PowerSaver" (Enerģijas Taupītājs).

Nospiediet jebkuru tastatūras
taustiņu vai pakustiniet peli, lai
aktivizētu monitoru un ekrānā
atjaunotu attēlu.

Es neredzu ekrāna
displeju (OSD).

Ekrāns rāda
nepareizas krāsas
vai tikai melnbaltu
attēlu.

Vai jūs esat slēdzis

displeja (OSD)

Ekrāna

izvēlni, lai

netiktu veiktas izmaiņas?

Vai ekrāns rāda tikai vienu
krāsu, it kā lūkojoties uz ekrānu
caur celofāna papīru?

Atslēdziet OSD, vismaz 10 sekundes
turot nospiestu MENU (Izvēlne)
pogu.

Pārbaudiet signāla kabeļa
savienojumu.

Pārliecinieties, vai video karte ir
pilnībā ievietota slotā.

Vai ekrāna krāsas kļuvušas

Pārstartējiet datoru.
nepareizas pēc programmas
palaišanas vai pēc
lietojumprogrammu kļūdas?

Vai videokarte ir uzstādīta Uzstādiet videokarti, vadoties pēc
pareizi? videokartes rokasgrāmatas.

Ekrāns pēkšņi ir

)

kļuvis
nenolīdzsvarots.

Vai esat mainījis videokarti vai
draiveri?

Lietojot ekrāna displeju (OSD),
noregulējiet attēla pozīciju un
lielumu.

Pārbaude

Jautājumi &
atbildes
Pašpārbaudes
iespējas tests

Ekrānam nav fokusa
vai ekrāna displeju
(OSD) nevar
noregulēt.

Ekrāns ir daļēji
deformēts.

Strāvas padeves
indikators mirgo,
taču ekrānā nav
redzami nekādi
attēli.

Vai esat noregulējis monitora
izšķirtspēju vai frekvenci?

Noregulējiet izšķirtspēju un frekvenci
videokartē.
(Vadieties pēc Iepriekš iestatītie

displeja režīmi).

Ekrāns var būt nesabalancēts pēc videokartes signālu cikla.
Noregulējiet pozīciju, vadoties pēc ekrāna displeja (OSD).

Vai esat noregulējis monitora
izšķirtspēju vai frekvenci?

Noregulējiet videokartes izšķirtspēju
un frekvenci.
(Vadieties pēc Iepriekš iestatītie

displeja režīmi).

Vai tuvumā atrodas kāds
magnētisks priekšmets,
piemēram adapteris, skaļrunis

Ieejiet ekrāna displejā (OSD), un
izpildiet funkciju
"Degauss" (Demagnetizēt).

vai augstsprieguma vads?

Turiet monitoru tālāk no jebkādiem
magnētiskiem produktiem.

Vai, izvēlnē pārbaudot režīmu
"Display Timing" (Displeja
Laiks), frekvence ir noregulēta
pareizi?

Noregulējiet frekvenci pareizi,
vadoties pēc videokartes
rokasgrāmatas un Iepriekš

iestatītajiem displeja režīmiem.

(Maksimālā frekvence izšķirtspējā
var mainīties atkarībā no produkta.)

Ekrānā tiek rādītas
tikai 16 krāsas.
Ekrāna krāsas ir

Vai sistēmas "Windows" krāsas
ir iestatītas pareizi?

Sistēmai Windows ME/XP/2000 :
Krāsas pareizi iestatiet ieejot

Panel, Display, Settings

.

mainījušās pēc
videokartes maiņas.

Tiek rādīts
ziņojums, kurā
lasāms

Vai videokarte ir uzstādīta
pareizi?

Vai esat uzinstalējis monitora
draiveri?

Uzstādiet videokarti, vadoties pēc
videokartes rokasgrāmatas.

Uzinstalējiet monitora draiveri
saskaņā ar draivera instalācijas
instrukcijām.

"Unrecognized
monitor, Plug & Play
(VESA DDC) monitor
found" ("Neatpazīts
monitors, atrasts
Plug & Play (VESA

Skatiet videokartes
rokagrāmatu, lai pārliecinātos,
ka funkcija Plug & Play (VESA
DDC) tiek atbalstīta.

Uzinstalējiet monitora draiveri
saskaņā ar draivera instalācijas
instrukcijām.

DDC) monitors") .

Ja ar monitoru rodas problēmas, pārbaudiet sekojošo.

1. Pārbaudiet, vai strāvas padeves vads un kabelis ir pareizi pievienoti datoram.

2. Pārbaudiet, vai pārstartējot dators nopīkst vairāk nekā 3 reizes.
(Ja tas pīkst vairāk nekā 3 reizes, pieprasiet datora mātes plates apkalpes servisu.)

3. Ja esat uzinstalējis jaunu videokarti vai salicis jaunu datoru, pārbaudiet vai ir uzinstalēts
adaptera (video) draiveris un monitora draiveris.

4. Pārbaudiet, vai ekrāna skenēšanas proporcija ir iestatīta 75Hz vai 85Hz.
(Nepārsniedziet 60Hz, lietojot maksimālo izšķirtspēju.)

5. Ja jums ir problēmas ar adaptera (video) draivera uzinstalēšanu, pārstartējiet datoru režīmā
"Safe Mode", noņemiet komponentu "Display Adapter" (Displeja Adapteris) izvēlnē "

Control
Panel (Vadības Panelis), System (Sistēma), Device Administrator (Iekārtu
administrators

Piezīme:

Ja problēmas rodas atkārtoti, sazinieties ar autorizēto apkalpes centru.

", un tad pārstartējiet datoru, lai pārinstalētu adaptera (video) draiveri.

Control

Pārbaude

Jautājumi &
atbildes

Pašpārbaudes
iespējas tests

Jautājums Atbilde

Kā es varu izmainīt frekvenci? Frekvenci var izmainīt, pārkonfigurējot videokarti.

Ievērojiet, ka videokartes atbalsts var mainīties atkarībā
no tā, kāda draivera versija tiek lietota.
(Vadieties pēc datora vai videokartes rokasgrāmatas, lai
iegūtu detalizētāku informāciju.)

Kā es varu noregulēt izšķirtspēju? Sistēmai Windows ME/XP/2000:

Izšķirtspēju iestatiet ieejot

Settings

.

* Sazinieties ar videokartes ražotāju, lai iegūtu
detalizētāku informāciju.

Control Panel, Display

,

Kā es varu iestatīt funkciju "Power
Saver" (Enerģijas taupītājs)?

Monitors rada skaņu, kad tas ir
ieslēgts.

Kā es varu notīrīt ārējo
apvalku/ekrānu?

Sistēmai Windows ME/XP/2000: Funkciju far
iestatīt datora vai ekrānsaudzētāja programmā BIOS­SETUP. (Vadieties pēc sistēmas Windows/datora
rokasgrāmatas).

Ir normāli, ja metāla kārba un elektromagnēts, kas ir
uzstādīti, lai bloķētu jebkādus elektromagnētiskos viļņus,
viens uz otru iedarbojoties, rada skaņu.

Atvienojiet strāvas padeves vadu, un tad notīriet monitoru
ar mīkstu drānu, izmantojot vai nu tīrīšanas līdzekli, vai
arī tīru ūdeni.

Neatstājiet šķīduma paliekas, kā arī nenoskrāpējiet
korpusu. Nepieļaujiet, ka monitora iekšpusē iekļūtu
ūdens.

Pārbaude
Jautājumi &

atbildes

Pašpārbaudes
iespējas tests

Pašpārbaudes iespējas tests

|

Brīdinājuma Ziņojumi

|

Vide

|

Jūsu monitors ir nodrošināts ar pašpārbaudes iespēju, kas jums ļauj pārbaudīt, vai jūsu
monitors darbojas pareizi.

1. Izslēdziet datoru un monitoru.

2. Izņemiet video kabeli no datora mugurpuses.

3. Ieslēdziet monitoru

Ja monitors darbojas pareizi, redzēsit logu ar apmali un tekstu, kā parādīts šajā
ilustrācijā.
Trīs taisnstūri šajā logā ir sarkanā, zaļā un zilā krāsā.

Noderīgi padomi

Ja kāds no lodziņiem neparādās, tas liecina par problēmu ar monitoru. Šis lodziņš
parādās arī normālas darbības laikā, ja video kabelis tiek atvienots vai bojāts.

4. Izslēdziet monitoru, un atkal pievienojiet video kabeli; tad ieslēdziet monitoru un datoru.

Ja monitora ekrāns paliek tukšs pēc iepriekšējās procedūras izdarīšanas, pārbaudiet
video kontrolieri un datorsistēmu; monitors darbojas pareizi.

Ja kaut kas nav kārtībā ar ievades signālu, uz ekrāna parādās ziņojums, vai arī tas
izdziest, kaut arī strāvas padeves indikatora (LED) signāls vēl arvien deg. Ziņojums var
norādīt, ka monitors ir ārpus skenēšanas diapazona, vai arī, ka nepieciešams pārbaudīt
signāla kabeli.

Monitora novietojums un pozīcija var ietekmēt monitora kvalitāti un citas iespējas.

1. Ja monitora tuvumā atrodas zemfrekvences skaļruņi, atvienojiet un pārvietojiet tos citā telpā.

2. Aizvāciet visas elektroniskās ierīces, piemēram radio, pulksteņus un telefonus, kas atrodas 3
pēdu (viena metra) attālumā no monitora.

3. Demagnetizējiet monitoru, ja no šīs zonas tiek aizvākta kāda no šādām ierīcēm.

z

Monitors atjauno vizuālos signālus, kas saņemti no PC (Datora). Tādēļ, ja pastāv problēmas
ar datoru vai videokarti, tas var likt monitoram izdzist, rādīt blāvas krāsas, radīt skaņu,
Sync.Out of Range (nedarboties sinhronizācijai), utt.. Šādā gadījumā vispirms pārbaudiet
problēmas cēloni, un tad sazinieties ar apkalpošanas centru vai savu pārdevēju.

z

Monitora darbības stāvokļa noteikšana

Ja ekrānā nav attēla, vai arī, ja parādās ziņojums "Video mode not supported" (sinhronizācija
nedarbojas), atvienojiet kabeli no datora, kamēr monitors vēl arvien darbojas.

{ Ja ekrānā parādās ziņojums, vai arī, ja ekrāns paliek balts, tas nozīmē, ka monitors ir

darba kārtībā.

{ Šādā gadījumā problēmas cēloni meklējiet datorā.

SyncMaster 153V/152V

Vispārēji

Modeļa nosaukums SyncMaster 153V/152V

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš iestatītie
laika režīmi

LCD panelis

Izmērs 15,0 colla pa diagonāli

Displeja laukums 304,1 (horizontāli) x 228,1 (vertikāli)

Pikseļu izmērs 0,297 (horizontāli) x 0,297 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 140/120 (kreisā,labā/augšējā,apakšējā)

Sinhronizācija

Horizontāli 31 ~ 61 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.294.277

Izšķirtspēja

Optimālā izšķirtspēja 1024 x 768 @ 60Hz

Maksimālā izšķirtspēja 1024 x 768 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

80 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

32W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums)

353,5 x 57,0 x 280,5 mm (Bez statņa)
353,5 x 150 x 345,0 mm (Pēc statņa salocīšanas)

Svars

3,4kg (Ar vienkāršu statni)

VESA montāžas saskarne

75mm x 75mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

SyncMaster 153V/152V

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 2.359.296 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

SyncMaster 153V/152V

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Stāvoklis Normāla darbība

Strāvas padeves

indikators

Enerģijas patēriņš Mazāk par 32W Mazāk par 2W Mazāk par 1W

Enerģijas taupības

režīms EPA/ENERGY

2000

Izslēgts

(110Vac)

Zaļš Zaļš, mirgojošs Melns

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

®

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

direktīvām par enerģijas efektivitāti.

partneris, SAMSUNG nosaka, ka šis produkts

SyncMaster 153V/152V

Ja signāls, kurš tiek saņemts no datora, ir tāds pats kā sekojošie Iepriekš iestatītie laika režīmi,
ekrāns tiks piemērots automātiski. Taču, ja signāls atšķiras, ekrāns var kļūt tukšs, kaut arī enerģijas
indikatora lampiņa ir iedegta. Vadieties pēc videokartes rokasgrāmatas, lai noregulētu ekrānu

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš
iestatītie laika
režīmi

sekojoši.

1. Tabula. Iepriekš iestatītie laika režīmi

Displeja rādīšanas

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

režīms

Horizontālā

frekvence

(kHz)

Vertikālā

frekvence

(kHz)

Pikseļu taktētājs

(MHz)

Sinhronizācijas

polaritāte

(H/V)

Horizontālā frekvence

Laiks, kas nepieciešams, lai noskenētu vienu līniju no labās malas līdz
kreisajai malai pa horizontāli, tiek saukts par 'Horizontālo ciklu', un
horizontālajam ciklam pretējs skaitlis tiek saukts par 'Horizontālo
frekvenci'. Mērvienība: kHz

Vertikālā frekvence

Līdzīgi fluorescējošajai lampai, lai lietotājam parādītu attēlu, ekrānam šis
attēls ir jāatkārto daudzas reizes sekundē. Šīs atkārtošanas biežumu
sekundē sauc par 'Vertikālo frekvenci' jeb 'Atsvaidzes intensitāti'.
Mērvienība: Hz

SyncMaster 173V/172V

Vispārēji

Modeļa nosaukums SyncMaster 173V/172V

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš iestatītie
laika režīmi

LCD panelis

Izmērs 17,0 colla pa diagonāli

Displeja laukums 337,92 (horizontāli) x 270,336 (vertikāli)

Pikseļu izmērs 0,264 (horizontāli) x 0,264 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 140/120 (kreisā,labā/augšējā,apakšējā)

Sinhronizācija

Horizontāli 31 ~ 81 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.294.277

Izšķirtspēja

Optimālā izšķirtspēja 1280 x 1024 @ 60Hz

Maksimālā izšķirtspēja 1280 x 1024 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

135 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

45W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums)

382,0 x 61,0 x 319,0 mm (Bez statņa)
382,0 x 175,0 x 388,0 mm (Pēc statņa salocīšanas)

Svars

4,8kg (Ar vienkāršu statni)

VESA montāžas saskarne

100mm x 100mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

SyncMaster 173V/172V

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 3,932,160 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

SyncMaster 173V/172V

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Stāvoklis Normāla darbība

Strāvas padeves

indikators

Enerģijas patēriņš Mazāk par 45W Mazāk par 2W Mazāk par 1W

Enerģijas taupības

režīms EPA/ENERGY

2000

Izslēgts

(110Vac)

Zaļš Zaļš, mirgojošs Melns

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

®

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

direktīvām par enerģijas efektivitāti.

partneris, SAMSUNG nosaka, ka šis produkts

SyncMaster 173V/172V

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš
iestatītie laika
režīmi

Ja signāls, kurš tiek saņemts no datora, ir tāds pats kā sekojošie Iepriekš iestatītie laika režīmi,
ekrāns tiks piemērots automātiski. Taču, ja signāls atšķiras, ekrāns var kļūt tukšs, kaut arī enerģijas
indikatora lampiņa ir iedegta. Vadieties pēc videokartes rokasgrāmatas, lai noregulētu ekrānu
sekojoši.

1. Tabula. Iepriekš iestatītie laika režīmi

Displeja rādīšanas

režīms

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

MAC., 640 x 480 35,000 66,667 30,240 -/-

MAC., 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontālā

frekvence

(kHz)

Vertikālā

frekvence

(kHz)

Pikseļu taktētājs

(MHz)

Sinhronizācijas

polaritāte

(H/V)

Horizontālā frekvence

Laiks, kas nepieciešams, lai noskenētu vienu līniju no labās malas līdz
kreisajai malai pa horizontāli, tiek saukts par 'Horizontālo ciklu', un
horizontālajam ciklam pretējs skaitlis tiek saukts par 'Horizontālo
frekvenci'. Mērvienība: kHz

Vertikālā frekvence

Līdzīgi fluorescējošajai lampai, lai lietotājam parādītu attēlu, ekrānam šis
attēls ir jāatkārto daudzas reizes sekundē. Šīs atkārtošanas biežumu
sekundē sauc par 'Vertikālo frekvenci' jeb 'Atsvaidzes intensitāti'.
Mērvienība: Hz

SyncMaster 193V/192V

Vispārēji

Modeļa nosaukums SyncMaster 193V/192V

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš iestatītie
laika režīmi

LCD panelis

Izmērs 19,0 colla pa diagonāli

Displeja laukums 376,32 (horizontāli) x 301,056 (vertikāli)

Pikseļu izmērs 0,294 (horizontāli) x 0,294 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 85/85/85/85 (kreisā/labā/augšējā/apakšējā)

Sinhronizācija

Horizontāli 31 ~ 81 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.294.277

Izšķirtspēja

Optimālā izšķirtspēja 1280 x 1024 @ 60Hz

Maksimālā izšķirtspēja 1280 x 1024 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

135 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

45W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums)

428,0 x 59,5 x 356,0 mm (Bez statņa)
428,0 x 204,0 x 433,0 mm (Pēc statņa salocīšanas)

Svars

6,7kg (Ar vienkāršu statni)

VESA montāžas saskarne

100mm x 100mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

SyncMaster 193V/192V

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 3,932,160 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

SyncMaster 193V/192V

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Stāvoklis Normāla darbība

Strāvas padeves

indikators

Enerģijas patēriņš Mazāk par 45W Mazāk par 2W Mazāk par 1W

Enerģijas taupības

režīms EPA/ENERGY

2000

Izslēgts

(110Vac)

Zaļš Zaļš, mirgojošs Melns

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

®

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

direktīvām par enerģijas efektivitāti.

partneris, SAMSUNG nosaka, ka šis produkts

SyncMaster 193V/192V

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš
iestatītie laika
režīmi

Ja signāls, kurš tiek saņemts no datora, ir tāds pats kā sekojošie Iepriekš iestatītie laika režīmi,
ekrāns tiks piemērots automātiski. Taču, ja signāls atšķiras, ekrāns var kļūt tukšs, kaut arī enerģijas
indikatora lampiņa ir iedegta. Vadieties pēc videokartes rokasgrāmatas, lai noregulētu ekrānu
sekojoši.

1. Tabula. Iepriekš iestatītie laika režīmi

Displeja rādīšanas

režīms

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

MAC., 640 x 480 35,000 66,667 30,240 -/-

MAC., 832 x 624 49,726 74,551 57,284 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

Horizontālā

frekvence

(kHz)

Vertikālā

frekvence

(kHz)

Pikseļu taktētājs

(MHz)

Sinhronizācijas

polaritāte

(H/V)

Horizontālā frekvence

Laiks, kas nepieciešams, lai noskenētu vienu līniju no labās malas līdz
kreisajai malai pa horizontāli, tiek saukts par 'Horizontālo ciklu', un
horizontālajam ciklam pretējs skaitlis tiek saukts par 'Horizontālo
frekvenci'. Mērvienība: kHz

Vertikālā frekvence

Līdzīgi fluorescējošajai lampai, lai lietotājam parādītu attēlu, ekrānam šis
attēls ir jāatkārto daudzas reizes sekundē. Šīs atkārtošanas biežumu
sekundē sauc par 'Vertikālo frekvenci' jeb 'Atsvaidzes intensitāti'.
Mērvienība: Hz

Vispārēji

Modeļa nosaukums SyncMaster 153S

Galvenā > Specifikācijas > Vispārējā specifikācija

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

LCD panelis

Izmērs 15,0 colla pa diagonāli

Displeja laukums 304,1 (horizontāli) x 228,1 (vertikāli)

Pikseļu izmērs 0,297 (horizontāli) x 0,297 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 140/115 (horizontāli/vertikāli)

Sinhronizācija

Horizontāli 31 ~ 61 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.194.277

Izšķirtspēja

Optimālā izšķirtspēja 1024 x 768 @ 60Hz

Maksimālā izšķirtspēja 1024 x 768 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

80 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

32W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums) / Svars

353.0 x 152 x 350.0 mm / 3,8kg

VESA montāžas saskarne

75mm x 75mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar
precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 2.359.296 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

Vispārēji

Modeļa nosaukums SyncMaster 173S

Galvenā > Specifikācijas > Vispārējā specifikācija

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

LCD panelis

Izmērs 17,0 colla pa diagonāli

Displeja laukums 337,92 (horizontāli) x 270,336 (vertikāli)

Pikseļu izmērs 0,264 (horizontāli) x 0,264 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 140/120(horizontāli/vertikāli)

Sinhronizācija

Horizontāli 31 ~ 81 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.194.277

Izšķirtspēja

Optimālā izšķirtspēja 1280 x 1024 @ 60Hz

Maksimālā izšķirtspēja 1280 x 1024 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

135 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

40W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums) / Svars

382.0 x 177.0 x 392.5 mm / 5,1kg

VESA montāžas saskarne

75mm x 75mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar
precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 3,932,160 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

Vispārēji

Modeļa nosaukums SyncMaster 153B

Galvenā > Specifikācijas > Vispārējā specifikācija

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

LCD panelis

Izmērs 15,0 colla pa diagonāli

Displeja laukums 304,1 (horizontāli) x 228,1 (vertikāli)

Pikseļu izmērs 0,297 (horizontāli) x 0,297 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 140/115 (horizontāli/vertikāli)

Sinhronizācija

Horizontāli 31 ~ 61 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.194.277

Izšķirtspēja

Optimālā izšķirtspēja 1024 x 768 @ 60Hz

Maksimālā izšķirtspēja 1024 x 768 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

80 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

36W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums) / Svars

353.9 x 152 x 360.0 mm / 3,8kg

VESA montāžas saskarne

75mm x 75mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar
precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 2.359.296 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

Vispārēji

Modeļa nosaukums SyncMaster 173B

Galvenā > Specifikācijas > Vispārējā specifikācija

Vispārējā
specifikācija

Enerģijas taupītājs
Iepriekš iestatītie

laika režīmi

LCD panelis

Izmērs 17,0 colla pa diagonāli

Displeja laukums 337,92 (horizontāli) x 270,336 (vertikāli)

Pikseļu izmērs 0,264 (horizontāli) x 0,264 (vertikāli)

Tips a-si TFT aktīvās matricas displejs

Skata leņķis 140/120 (horizontāli/vertikāli)

Sinhronizācija

Horizontāli 31 ~ 81 kHz

Vertikāli 56 ~ 75 Hz

Displeja krāsa

16.194.277

Izšķirtspēja

Optimālā izšķirtspēja 1280 x 1024 @ 60Hz

Maksimālā izšķirtspēja 1280 x 1024 @ 75Hz

Ieejas signāls, nobeigtais

RGB analogs 0,7 Vpp, 75 omi. Atsevišķa H/V sinhronizācija,
salikta, sinhronizācija pēc zaļā
TTL līmenis pozitīvs vai negatīvs

Maksimālais pikseļu taktētājs

135 MHz

Strāvas padeve

AC 90 ~ 264V, 60/50 Hz ± 3Hz

Signāla kabelis

Noņemams D-sub kabelis ar 15 kontaktiem abos galos

Enerģijas patēriņš

42W (Maksimāli)

Izmēri (Plaumst x Garums x Augstums) / Svars

382.0 x 177.0 x 435.0 mm / 4,9kg

VESA montāžas saskarne

75mm x 75mm (ja jālieto speciāli montāžas elementi, piemēram – plecs).

Vides apsvērumi

Darbība Temperatūra: 50°F ~ 104°F(10°C ~ 40°C)

Mitrums: 10% ~ 80%, nekondensējošs

Uzglabāšana Temperatūra: -4°F ~113°F (-20°C ~ 45°C)

Mitrums: 5% ~ 95%, nekondensējošs

Pieņemami punkti

Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar
precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet spilgti, vai arī
var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs bez bažām varat lietot
produktu.

z Piemēram – šajā produktā ir 3,932,160 TFT LCD pikseļi.

Plug and Play spēja

Šo monitoru var uzstādīt jebkurai Plug & Play savietojamai sistēmai. Monitora un datorsistēmu
mijiedarbība radīs vislabākos darbības apstākļus un monitora iestatījumus. Vairumā gadījumu
monitora instalācija notiks automātiski, ja vien lietotājs nevēlēsies izvēlēties citus iestatījumus.

Piezīme: Dizains un specifikācijas var mainīties bez iepriekšēja brīdinājuma.

SyncMaster 153S

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

Galvenā > Specifikācijas > Enerģijas taupītājs

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas
taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Enerģijas taupības

Strāvas padeves

Stāvoklis Normāla darbība

indikators

ZaļšZaļš, mirgojošs Melns

režīms EPA/ENERGY

2000

Izslēgts

Enerģijas patēriņšMazāk par 32.0W Mazāk par 2W Mazāk par 1W

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

®

partneris, SAMSUNG nosaka, ka šis produkts

direktīvām par enerģijas efektivitāti.

SyncMaster 153B

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

Galvenā > Specifikācijas > Enerģijas taupītājs

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas
taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Enerģijas taupības

Strāvas padeves

Stāvoklis Normāla darbība

indikators

ZaļšZaļš, mirgojošs Melns

režīms EPA/ENERGY

2000

Izslēgts

Enerģijas patēriņšMazāk par 40.0W Mazāk par 2W Mazāk par 1W

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

®

partneris, SAMSUNG nosaka, ka šis produkts

direktīvām par enerģijas efektivitāti.

SyncMaster 173S

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

Galvenā > Specifikācijas > Enerģijas taupītājs

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas
taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Enerģijas taupības

Strāvas padeves

Stāvoklis Normāla darbība

indikators

ZaļšZaļš, mirgojošs Melns

režīms EPA/ENERGY

2000

Izslēgts

Enerģijas patēriņšMazāk par 36.0W Mazāk par 2W Mazāk par 1W

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

®

partneris, SAMSUNG nosaka, ka šis produkts

direktīvām par enerģijas efektivitāti.

SyncMaster 173B

Vispārējā
specifikācija

Enerģijas
taupītājs

Iepriekš iestatītie
laika režīmi

Galvenā > Specifikācijas > Enerģijas taupītājs

Šajā monitorā ir iebūvēta enerģijas pārvaldības sistēma, saukta par "PowerSaver" (Enerģijas
taupītājs). Šī sistēma ietaupa enerģijas patēriņu, pārslēdzot monitoru uz zemu enerģijas patēriņa
režīmu, kad tas noteiktu laika periodu netiek lietots. Monitors automātiski tiek atgriezts normālas
darbības stāvoklī, ja tiek pakustināta datora pele vai tastatūrā nospiests taustiņš. Enerģijas
taupīšanas nolūkos IZSLĒDZIET monitoru, kad tas nav nepieciešams, vai arī, kad ilgāku laiku tam
nepievēršat uzmanību. Funkcija "PowerSaver" darbojas ar VESA DPMS saderīgu datorā instalētu
videokarti. Lai šo iespēju uzstādītu, izmantojiet datorā instalētu utilītprogrammu.

Enerģijas taupības

Strāvas padeves

Stāvoklis Normāla darbība

indikators

ZaļšZaļš, mirgojošs Melns

režīms EPA/ENERGY

2000

Izslēgts

Enerģijas patēriņšMazāk par 42.0W Mazāk par 2W Mazāk par 1W

Šis monitors ir saskaņā ar EPA ENERGY STAR® un ENERGY2000, ja tas tiek
lietots datoram, kas aprīkots ar VESA DPMS funkcionalitāti.

Kā kompānijas E
atbilst E

NERGY STAR

NERGY STAR

®

®

partneris, SAMSUNG nosaka, ka šis produkts

direktīvām par enerģijas efektivitāti.

SyncMaster 153S/153B

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš
iestatītie laika
režīmi

Galvenā > Specifikācijas > Iepriekš iestatītie laika režīmi

Ja signāls, kurš tiek saņemts no datora, ir tāds pats kā sekojošie Iepriekš iestatītie laika režīmi,
ekrāns tiks piemērots automātiski. Taču, ja signāls atšķiras, ekrāns var kļūt tukšs, kaut arī enerģijas
indikatora lampiņa ir iedegta. Vadieties pēc videokartes rokasgrāmatas, lai noregulētu ekrānu
sekojoši.

1. Tabula. Iepriekš iestatītie laika režīmi

Displeja rādīšanas

režīms

Horizontālā

frekvence

(kHz)

Vertikālā

frekvence

(kHz)

Pikseļu taktētājs

(MHz)

Sinhronizācijas

polaritāte

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

Horizontālā frekvence

Laiks, kas nepieciešams, lai noskenētu vienu līniju no labās malas līdz
kreisajai malai pa horizontāli, tiek saukts par 'Horizontālo ciklu', un
horizontālajam ciklam pretējs skaitlis tiek saukts par 'Horizontālo
frekvenci'. Mērvienība: kHz

(H/V)

Vertikālā frekvence

Līdzīgi fluorescējošajai lampai, lai lietotājam parādītu attēlu, ekrānam šis
attēls ir jāatkārto daudzas reizes sekundē. Šīs atkārtošanas biežumu
sekundē sauc par 'Vertikālo frekvenci' jeb 'Atsvaidzes intensitāti'.
Mērvienība: Hz

SyncMaster 173S/173B

Vispārējā
specifikācija

Enerģijas taupītājs

Iepriekš
iestatītie laika
režīmi

Galvenā > Specifikācijas > Iepriekš iestatītie laika režīmi

Ja signāls, kurš tiek saņemts no datora, ir tāds pats kā sekojošie Iepriekš iestatītie laika režīmi,
ekrāns tiks piemērots automātiski. Taču, ja signāls atšķiras, ekrāns var kļūt tukšs, kaut arī enerģijas
indikatora lampiņa ir iedegta. Vadieties pēc videokartes rokasgrāmatas, lai noregulētu ekrānu
sekojoši.

1. Tabula. Iepriekš iestatītie laika režīmi

Displeja rādīšanas

režīms

Horizontālā

frekvence

(kHz)

Vertikālā

frekvence

(kHz)

Pikseļu taktētājs

(MHz)

Sinhronizācijas

polaritāte

IBM, 640 x 350 31,469 70,086 25,175 +/-

IBM, 640 x 480 31,469 59,940 25,175 -/-

IBM, 720 x 400 31,469 70,087 28,322 -/+

MAC, 640 x 480 35,000 66,667 30,240 -/-

MAC, 832 x 624 49,726 74,551 57,284 -/-

VESA, 640 x 480 37,500 75,000 31,500 -/-

VESA, 640 x 480 37,861 72,809 31,500 -/-

VESA, 800 x 600 35,156 56,250 36,000 +,-/+,-

VESA, 800 x 600 37,879 60,317 40,000 +/+

VESA, 800 x 600 46,875 75,000 49,500 +/+

VESA, 800 x 600 48,077 72,188 50,000 +/+

VESA, 1024 x 768 48,363 60,004 65,000 -/-

VESA, 1024 x 768 56,476 70,069 75,000 -/-

VESA, 1024 x 768 60,023 75,029 78,750 +/+

VESA, 1280 x 1024 63,981 60,020 108,00 +/+

VESA, 1280 x 1024 79,976 75,025 135,00 +/+

SUN, 1280 x 1024 81,129 76,106 135,00 -/-

Horizontālā frekvence

Laiks, kas nepieciešams, lai noskenētu vienu līniju no labās malas līdz
kreisajai malai pa horizontāli, tiek saukts par 'Horizontālo ciklu', un
horizontālajam ciklam pretējs skaitlis tiek saukts par 'Horizontālo
frekvenci'. Mērvienība: kHz

(H/V)

Vertikālā frekvence

Līdzīgi fluorescējošajai lampai, lai lietotājam parādītu attēlu, ekrānam šis
attēls ir jāatkārto daudzas reizes sekundē. Šīs atkārtošanas biežumu
sekundē sauc par 'Vertikālo frekvenci' jeb 'Atsvaidzes intensitāti'.
Mērvienība: Hz

Apkalpošana

Termini
Regulējoši
nosacījumi

Natural Color
Labāka attēla

panākšana
Autortiesības

U.S.A. :

Samsung Computer Products Customer Service
400 Valley Road, Suite 201, Mt. Arlington, NJ 07856
Tel. : [phone], 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://www.samsungusa.com/monitor/

BRAZIL :

Samsung Eletronica da Amazonia Ltda.
R. Prof. Manoelito de Ornellas, 303, Terro B
Chacara Sto. Antonio, CEP : 04719-040
Sao Paulo, SP
SAC : 0800 124 421

http://www.samsung.com.br/

CANADA :

Samsung Electronics Canada Inc.
7037 Financial Drive
Mississauga, Ontario L5N 6R3
Tel. : 1-800-SAMSUNG (1-800-726-7864)
Fax. : [phone]

http://www.samsung.ca/

COLOMBIA :

Samsung Electronics Colombia
Cra 9 No 99A-02 Of. 106
Bogota, Colombia
Tel.: [phone]
Fax: (571) 618 - 2068

http://www.samsung-latin.com/

e-mail : [e-mail]

PANAMA :

Samsung Electronics Latinoamerica( Z.L.) S.A.
Calle 50 Edificio Plaza Credicorp, Planta Baja
Panama
Tel. : [phone]
Tel : [phone](FAST)

http://www.samsung-latin.com/

PERU

Servicio Integral Samsung
Av.Argentina 1790 Lima1. Peru
Tel: [phone]
Fax: [phone]

http://www.samsungperu.com/

GERMANY :

TELEPLAN Rhein-Main GmbH
Feldstr. 16
64331 Weiterstadt
T. 06151/957-1306
F. 06151/957-1732
* EURO 0,12/MIN.

http://www.samsung.de/

AUSTRALIA :

Samsung Electronics Australia Pty Ltd.
Customer Response Centre
7 Parkview Drive, Homebush Bay NSW 2127
Tel : [phone]

http://www.samsung.com.au/

ITALY :

Samsung Electronics Italia S.p.a.
Via C. Donat Cattin, 5
20063 Cernusco s/Naviglio (MI)
Servizio Clienti: 199.153.153

http://www.samsung-italia.com/

Apkalpošana

Termini
Regulējoši
nosacījumi

Natural Color
Labāka attēla

panākšana
Autortiesības

ESPAŃA :

Samsung Electronics Comercial Iberica, S.A.
Ciencies, 55-65 (Poligono Pedrosa) 08908
Hospitalet de Llobregat (Barcelona)
Tel. : [phone]
Fax. : [phone]

http://samsung.es/

United Kingdom :

Samsung Electronics (UK) Ltd.
Samsung House, 225 Hook Rise South
Surbiton, Surrey KT6 7LD
Tel. : [phone]
Fax. : [phone]
< European Service Center & National Service >
Stafford Park 12 Telford, Shropshire, TF3 3BJ
Tel. : [phone]
Fax. : [phone]

http://samsungservice.co.uk/

THAILAND :

HAI SAMSUNG SERVICE CENTER
MPA COMPLEX BUILDING,1st-2nd Floor
175 SOI SUEKSA VIDHAYA SATHON SOI 12
SILOM ROAD ,SILOM,BANGRAK
BANGKOK 10500
TEL : [phone]
FAX : [phone]

SOUTH AFRICA :

Samsung Electronics,5 Libertas Road, Somerset Office Park,
Bryanston Ext 16. Po Box 70006, Bryanston,2021, South Africa
Tel : [phone]
Fax : [phone]

http://www.samsung.co.za/

UKRAINE :

SAMSUNG ELECTRONICS REPRESENTATIVE OFFICE IN UKRAINE
4 Glybochitska str.
Kiev, Ukraine
Tel. [phone]
Fax [phone]
Toll-free 8-800-502-0000

http://www.samsung.com.ua/

SWEDEN/DENMARK/NORWAY/FINLAND :

Samsung Electronics AB
Box 713
S-194 27 UPPLANDS VÄSBY
SVERIGE
Besöksadress : Johanneslundsvägen 4
Samsung support Sverige: 020-46 46 46
Samsung support Danmark : 8088-4646
Samsung support Norge: 8001-1800
Samsung support Finland: 0800-118001
Tel [phone]
Fax [phone]

http://www.samsung.se/

HUNGARY :

Samsung Electronics Magyar Rt.
1039, Budapest, Lehel u. 15-17.
Tel: [phone]
Fax: [phone]

http://www.samsung.hu/

R

No2

140 LINDA-A-VELHA

Apkalpošana

Termini
Regulējoši
nosacījumi

Natural Color
Labāka attēla

panākšana
Autortiesības

FRANCE :

SAMSUNG ELECTRONICS FRANCE Service
Paris Nord 2
66 rue des Vanesses
BP 50116 Villepinte
95950 Roissy CDG Cedex
Tel : [phone]
Fax : [phone]

http://www.samsungservices.com/

PORTUGAL :

SAMSUNG ELECTRONICA PORTUGUESA S.A.

ua Mįrio Dioniso,

Tel. [phone] Fax. [phone]
Free Line 800 220 120

- 1° Drt. 2795-

http://www.samsung.pt/

NETHERLANDS/BELGIUM/LUXEMBOURG :

Samsung Electronics Benelux B. V.
Fleminglaan 12 2289 CP Rijiswijk, NEDERLANDS
Service and informatielijn ;
Belgium :0800-95214, http://www.samsung.be/
Netherlands : 0800-2295214, http://www.samsung.nl/

CHILE :

SONDA S.A.
Teatinos 550, Santiago Centro, Santiago, Chile
Fono: 56-2-5605000 Fax: [phone]
56-2-800200211

http://www.sonda.com/
http://www.samsung.cl/

MEXICO :

Samsung Electronics Mexico S.A. de C.V.
Saturno 44 Col. Nueva Industrial Vallejo
Del. Gustavo A. Madero C.P. 07700
Mexico D.F.
Tel. [phone]
Fax. [phone]
RFC: SEM950215S98

http://www.samsung.com.mx/

IMPORTADO POR: SAMSUNG ELECTRONICS MEXICO S.A. DE C.V.

SATURNO 44 COL. NVA. INDUSTRIAL VALLEJO
DEL. GUSTAVO A. MADERO C.P. 07700
MEXICO D.F. TEL. [phone]
RFC: SEM950215S98

EXPORTADO POR: SAMSUNG ELECTRONICS CO.,LTD.

JOONG-ANG DAILY NEWS BLDG.
7 SOON-WHA-DONG CHUNG-KU,
C.P.O BOX 2775, 1144 SEOUL, KOREA

Service

Termini

Regulējoši
nosacījumi

Natural Color
Labāka attēla

panākšana
Autortiesības

Punktiestatne

Monitora attēls tiek veidots no sarkaniem, zaļiem un ziliem punktiem. Jo punkti ir ciešāk kopā, jo
augstāka ir izšķirtspēja. Atālums starp vienas krāsas punktiem tiek saukts par 'punktiestatni'.
Mērvienība: mm

Vertikālā frekvence

Lai varētu tikt radīts attēls, un lietotājs to varētu redzēt, ekrānam ir jātiek atjaunotam
(pārzīmētam) vairākas reizes sekundē. Šīs atkārtošanas biežumu sekundē sauc par 'Vertikālo
frekvenci' jeb 'Atsvaidzes intensitāti'. Mērvienība: Hz

Piemērs: Ja viena in tā pati gaismas strēle atkārtojas 60 reizes sekundē, tās mērvienība tiek

apzīmēta kā 60 Hz. Šajā gadījumā ir iespējams novērot ekrāna ņirbēšanu. Lai no šīs
problēmas izvairītos, pastāv neņirbēšanas režīms, kam vertikālā frekvence ir lielāka
par 70 Hz.

Horizontālā frekvence

Laiks, kāds nepieciešams, lai noskenētu ekrāna līniju horizontāli no labās malas līdz kreisajai
malai, tiek saukts par 'Horizontālo Ciklu'. Horizontālajam ciklam pretējs skaitlis tiek saukts par
'Horizontālo frekvenci'. Mērvienība: kHz

Rindsecīgā izvērse un rindpārlēces izvērse

Horizontālo līniju parādīšana ekrānā to atrašanās kārtībā tiek saukta par 'rindsecīgo izvērsi',
turpretī nepāra līniju parādīšana vispirms un pāra līniju parādīšana pēc tam tiek saukta par
'rindpārlēces izvērsi'. Vairumā monitoru, lai nodrošinātu skaidru attēlu, tiek izmantota rindsecīgā
izvērse. Rindpārlēces izvērse tiek izmantota televizoros.

Standarts "Plug & Play"

Šī ir funkcija, kas lietotājam nodrošina vislabākās kvalitātes attēlu, liekot datoram un monitoram
apmainīties ar informāciju automātiski. Šis monitors, attiecībā uz funkciju 'Plug & Play', atbilst
starptautiskajam standartam 'VESA DCC'.

Izšķirtspēja

Vertikālo un horizontālo punktu skaits, kas veido ekrāna attēlu, tiek saukts par 'izšķirtspēju'. Šis
skaitlis norāda uz displeja precizitāti. Augsta izšķirtspēja dod iespēju izpildīt daudzus
uzdevumus, jo tiek dots vairāk informācijas par ekrānā parādīto attēlu.

Piemērs: Ja izšķirtspēja ir 1280 X 1024, tas nozīmē, ka ekrāna attēls sastāv no 1280

horizontāliem punktiem (horizontālā izšķirtspēja) un 1024 vertikālām līnijām (vertikālā
izšķirtspēja).

Service

Termini

Regulējoši
nosacījumi

Natural Color
Labāka attēla

panākšana
Autortiesības

Galvenā > Informācija > Regulējoši nosacījumi

FCC Information | IC Compliance Notice | MPR II Compliance
European Notice (Europe only) | PCT Notice | VCCI |

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)
TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)
TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)
Medical Requirement

FCC Information

User Instructions

The Federal Communications Commission Radio Frequency Interference Statement includes the
following warning:

This equipment has been tested and found to comply with the limits for a Class B digital

Note:

device, pursuant to Part 15 of the FCC Rules. These limits are designed to provide reasonable
protection against harmful interference in a residential installation. This equipment generates,
uses, and can radiate radio frequency energy and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this equipment does cause
harmful interference to radio or television receptions, which can be determined by turning the
equipment off and on, the user is encouraged to try to correct the interference by one or more of
the following measures:

z Reorient or relocate the receiving antenna.
z Increase the separation between the equipment and receiver.
z Connect the equipment into an outlet on a circuit different from that to which the receiver is

connected.

z

Consult the dealer or an experienced radio/TV technician for help.

User Information

Changes or modifications not expressly approved by the party responsible for compliance could
void the user's authority to operate the equipment. If necessary, consult your dealer or an
experienced radio/television technician for additional suggestions. You may find the booklet called
How to Identify and Resolve Radio/TV Interference Problems helpful. This booklet was prepared
by the Federal Communications Commission. It is available from the U.S. Government Printing
Office, Washington, DC 20402, Stock Number 004-000-00345-4.

The party responsible for product compliance:
SAMSUNG ELECTRONICS CO., LTD
America QA Lab of Samsung
3351 Michelson Drive,
Suite #290, Irvine, CA92612 USA
Tel) 949-975-7310
Fax) 949-922-8301

Warning

User must use shielded signal interface cables to maintain FCC compliance for the product.

Provided with this monitor is a detachable power supply cord with IEC320 style terminations. It
may be suitable for connection to any UL Listed personal computer with similar configuration.
Before making the connection, make sure the voltage rating of the computer convenience outlet is
the same as the monitor and that the ampere rating of the computer convenience outlet is equal to
or exceeds the monitor voltage rating.
For 120 Volt applications, use only UL Listed detachable power cord with NEMA configuration 5­15P type (parallel blades) plug cap. For 240 Volt applications use only UL Listed Detachable
power supply cord with NEMA configuration 6-15P type (tandem blades) plug cap.

IC Compli ance Notic e

This Class B digital apparatus meets all requirements of the Canadian Interference-Causing
Equipment Regulations of ICES-003.

Cet appareil Numérique de classe B respecte toutes les exigences du Règlemont NMB-03 sur les
équipements produisant des interférences au Canada.

MPR II Compliance

This monitor complies with SWEDAC(MPR II) recommendations for reduced electric and magnetic
fields.

European Notice(Europe Only)

Products with the CE marking comply with the EMC Directive(89/336/EEC), (92/31/EEC),
(93/68/EEC) and the Low Voltage Directive (73/23/EEC) issued by the Commission of the
European Community.
Compliance with these directives implies conformity to the following European Norms:

z EN55022:1998+A1:2000 - Radio Frequency Interference
z EN55024:1998 - Electromagnetic Immunity of Information Technology Equipment

z

EN61000-3-2:1995+A1/A2:1998 - Power Line Harmonics

z

EN61000-3-3:1995 - Voltage Fluctuations

PCT Notice

VCCI

This is a Class B product based on the standard of the Voluntary Control Council for Interference
by Information Technology Equipment (VCCI). If this is used near a radio or television receiver in
a domestic environment, it may cause radio interference. Install and use the equipment according
to the instruction manual.

TCO'95-Ecological requirements for personal computers (TCO'95 applied model only)

AB general requirements
AB2 Written Eco-document acompanying the products

Congratulations! You have just purchased a TCO'95 approved and labelled product! Your choice
has provided you with a product developed for professional use. Your purchase has also
contributed to reducing the burden on the environment and to the further development of
environmentally-adapted electronic products.

Why do we have environmentally-labelled monitors?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment.The main problem as far as monitors and

other electronic equipment are concerned is that environmentally harmful substances are used
both in the products and during their manufacture. Since it has not been possible so far for the
majority of electronic equipment to be recycled in a satisfactory way, most of these potentially
damaging substances sooner or later enter Nature.

There are also other characteristics of a monitor, such as energy consumption levels, that are
important from both the working and natural environment viewpoints. Since all types of
conventional electricity generation have a negative effect on the environment (acidic and climate­influencing emissions, radioactive waste, etc.) it is vital to conserve energy. Electronic equipment
in offices consumes an enormous amount of energy, since it is often routinely left running
continuously.

What does labelling involve?

This product meets the requirements for the TCO'95 scheme, which provides for international
environmental labelling of monitors. The labelling scheme was developed as a joint effort by the
TCO (The Swedish Confederation of Professional Employees), Naturskyddsforeningen (The
Swedish Society for Nature Conservation) and NUTEK (The National Board for Industrial and
Technical Development in Sweden).

The requirements cover a wide range of issues: environment, ergonomics, usability, emission of
electrical and magnetic fields, energy consumption and electrical and fire safety.

The environmental demands concern among other things restrictions on the presence and use of
heavy metals, brominated and chlorinated flame retardants, CFCs (freons), and chlorinated
solvents. The product must be prepared for recycling and the manufacturer is obliged to have an
environmental plan, which must be adhered to in each country where the company conducts its
operations policy. The energy requirements include a demand that the monitor after a certain
period of inactivity shall reduce its power consumption to a lower level, in one or more stages. The
length of time to reactivate the monitor shall be reasonable for the user.

Labelled products must meet strict environmental demands, for example in respect of the
reduction of electric and magnetic fields, along with physical and visual ergonomics and good
usability.

TCO Development Unit 1996-11-29
On the page this folder you will find a brief summary of the environmental requirements met by
this product.
The complere environmental criteria document may be ordered from:
TCO Development Unit
S-11494 Stockholm
Sweden
Fax: [phone]
E-mail (Internet):

[e-mail]

Current information regarding TCO'95-approved and labelled products may also
be obtained via the Internet, using the address:

http://www.tco-info.com/

TCO'95 is a co-operative project between(3 logos)

Environmental Requirements

Brominated flame retardants are present in printed circuit boards, cables, wires, casings and
housings. In turn, they delay the spread of fire. Up to thirty percent of the plastic in a computer
casing can consist of flame retardant substances. These are related to another group of
environmental toxins, PCBs, which are suspected to give rise to similar harm, including
reproductive damage in fish eating birds and mammals, due to the bioaccumulative processes.
Flame retardants have been found in human blood and researchers fear that disturbances in
foetus development may occur.

z TCO'95 demand requires that plastic components weighing more than 25 grams must not

contain organically bound chlorine and bromine.

Lead

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning.

z TCO'95 requirement Permits the inclusion of lead since no replacement has yet been

developed.

Cadmium

Cadmium is present in rechargeable batteries and in the colour generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of cadmium. The colour-generating layers of display screens must not contain any
cadmium.

Mercury

Mercury is sometimes found in batteries, relays and switches. Mercury damages the nervous
system and is toxic in high doses.

z TCO'95 requirement states that batteries may not contain more than 25 ppm (parts per

million) of mercury. It also demands that no mercury is present in any of the electrical or
electronics components concerned with the display unit.

CFCs (freons)

CFCs (freons) are sometimes used for washing printed circuit boards and in the manufacturing of
expanded foam for packaging. CFCs break down ozone and thereby damage the ozone layer in
the stratosphere, causing increased reception on Earth of ultraviolet light with consequent
increased risks of skin cancer (malignant melanoma).

z

The relevant TCO'95 requirement: Neither CFCs nor HCFCs may be used during the
manufacturing of the product or its packaging.

TCO'99-Ecological requirements for personal computers (TCO'99 applied model only)

Congratulations!

You have just purchased a TCO'99 approved and labelled product! Your choice has provided you
with a product developed for professional use. Your purchase has also contributed to reducing the
burden on the environment and also to the further development of environmentally adapted
electronics products.

This product meets the requirements for the TCO'99 scheme which provides for an international
environmental and quality labelling labelling of personal computers. The labelling scheme was
developed as a joint effort by the TCO(The Swedish Confederation of Professional Employees),
Svenska Naturskyddsforeningen(The Swedish Society for Nature Conservation), Statens
Energimyndighet(The Swedish National Energy Administration) and SEMKO AB.

The requirements cover a wide range of issuse: environment, ergonomics, usability, reduction of
electric and magnetic fields, energy consumption and electrical safety.

Why do we have environmentally labelled computers?

In many countries, environmental labelling has become an established method for encouraging
the adaptation of goods and services to the environment. The main problem, as far as computers
and other electronics equipment are concerned, is that environmentally harmful substances are
used both in the products and during their manufacture. Since it is not so far possible to
satisfactorily recycle the majority of electronics equipment, most of these potentially damaging
substances sooner or later enter nature.

There are also other characteristics of a computer, such as energy consumption levels, that are
important from the viewpoints of both the work (internal) and natural (external) environments.
Since all methods of electricity generation have a negative effect on the environment (e.g. acidic
and climate-influencing emissions, radioactive waste), it is vital to save energy. Electronics
equipment in offices is often left running continuously and thereby consumes a lot of energy.

What does labelling involve?

The environmental demands has been developed by Svenska Naturskyddsforeningen (The
Swedish Society for Nature Conservation). These demands impose restrictions on the presence
and use of heavy metals, brominated and chlorinated flame retardants, CFCs(freons)and
chlorinated solvents, among other things. The product must be prepared for recycling and the
manufacturer is obliged to have an environmental policy which must be adhered to in each
country where the company implements its operational policy.

The energy requirements include a demand that the computer and/or display, after a certain
period of inactivity, shall reduce its power consumption to a lower level in one or more stages. The
length of time to reactivate the computer shall be reasonable for the user.

Below you will find a brief summary of the environmental requirements met by this product. The
complete environmental criteria document may be ordered from:

TCO Devel opment

SE-114 94 Stockholm, Sweden
Fax: [phone]
Email (Internet):

[e-mail]

Current information regarding TCO'99 approved and labelled products may also be obtained via
the Internet, using the address: http://www.tco-info.com/

Environmental requirements
Flame retardants

Flame retardants are present in printed circuit boards, cables, wires, casings and housings. Their
purpose is to prevent, or at least to delay the spread of fire. Up to 30% of the plastic in a computer
casing can consist of flame retardant substances. Most flame retardants contain bromine or
chloride, and those flame retardants are chemically related to another group of environmental
toxins, PCBs. Both the flame retardants containing bromine or chloride and the PCBs are
suspected of giving rise to severe health effects, including reproductive damage in fish-eating
birds and mammals, due to the bio-accumulative* processes. Flame retardants have been found
in human blood and researchers fear that disturbances in foetus development may occur.

The relevant TCO'99 demand requires that plastic components weighing more than 25 grams
must not contain flame retardants with organically bound bromine or chlorine. Flame retardants
are allowed in the printed circuit boards since no substitutes are available.

Cadmium**

Cadmium is present in rechargeable batteries and in the colour-generating layers of certain
computer displays. Cadmium damages the nervous system and is toxic in high doses. The
relevant TCO'99 requirement states that batteries, the colour-generating layers of display screens
and the electrical or electronics components must not contain any cadmium.

Mercury**

Mercury is sometimes found in batteries, relays and switches. It damages the nervous system and
is toxic in high doses. The relevant TCO'99 requirement states that batteries may not contain any
mercury. It also demands that mercury is not present in any of the electrical or electronics
components associated with the labelled unit. There is however one exception. Mercury is, for the
time being, permitted in the back light system of flat panel monitors as today there is no
commercially available alternative. TCO aims on removing this exception when a Mercury free
alternative is available.

CFCs (freons)

The relevant TCO'99 requirement states that neither CFCs nor HCFCs may be used during the
manufacture and assembly of the product. CFCs (freons) are sometimes used for washing printed
circuit boards. CFCs break down ozone and thereby damage the ozone layer in the stratosphere,
causing increased reception on earth of ultraviolet light with e.g. increased risks of skin cancer
(malignant melanoma) as a consequence.

Lead**

Lead can be found in picture tubes, display screens, solders and capacitors. Lead damages the
nervous system and in higher doses, causes lead poisoning. The relevant TCO'99 requirement
permits the inclusion of lead since no replacement has yet been developed.

TCO'03-Ecological requirements for personal computers (TCO'03 applied model only)

Congratulations!

The display you have just purchased carries the TCO'03 Displays label. This means that your
display is designed, manufactured and tested according to some of the strictest quality and
environmental requirements in the world. This makes for a high performance product, designed
with the user in focus that also minimizes the impact on our natural environment.

Some of the features of the TCO'03 Display requirements:

Ergonomics

Good visual ergonomics and image quality in order to improve the working environment for the
user and to reduce sight and strain problems. Important parameters are luminance, contrast,
resolution, reflectance, colour rendition and image stability.

Energy

Emissions

Ecology

z Energy-saving mode after a certain time - beneficial both for the user and the environment
z Electrical safety

z

Electromagnetic fields

z

Noise emissions

z The product must be prepared for recycling and the manufacturer must have a certified

environmental management system such as EMAS or ISO 14 000

z

Restrictions on

o chlorinated and brominated flame retardants and polymers
o heavy metals such as cadmium, mercury and lead.

The requirements included in this label have been developed by TCO Development in cooperation
with scientists, experts, users as well as manufacturers all over the world. Since the end of the
1980s TCO has been involved in influencing the development of IT equipment in a more user­friendly direction. Our labelling system started with displays in 1992 and is now requested by
users and IT-manufacturers all over the world.

For more information, Please visit

www.tcodevelopment.com

Medical Requirement

Classifications:

In accordance with UL 2601-1/IEC 60601-1, the product is cssified as Continuous duty Class I
equipment, which is not protected against ingress of liquids. The product is not suitable for use in
the presence of a flammable anaesthetic mixture with air or with oxygen or nitrous oxide.

EMC

This equipment has been tested and found to comply with the limits for medical devices to the IEC
601-1-2:1994. These limits are designed to provide reasonable protection against harmful
interference in a typical medical installation. This equipment generates, uses and can radiate radio
frequency energy and, if not installed and used in accordance with the instructions, may cause
harmful interference to other devices in the vicinity. However, there is no guarantee that
interference will not occur in a particular installation. If this equipment does cause harmful
interference to other devices, which can be determined by turning the equipment off and on, the
user is encouraged to try to correct the interference by one or more of the following measures:

z

Reorient or relocate the receiving device.

z

Increase the separation between the equipment.

z Connect the equipment into an outlet on a circuit different from that to which the other device

(s) are connected.

z Consult the manufacturer or field service technician for help.

Video In / RS 232 / Video Out

Accessories equipment connected to the analog and digital interfaces must be certified to the
respective IEC standards (i.e. IEC 950 for data processing equipment and IEC 601-1 for medical
equipment.) Furthermore all configurations shall comply with the system standard IEC 601-1-1.
Everybody who connects additional equipment to the signal input part or signal output part
configures a medical system, and is therefore, responsible that the system complies with the
requirements of the system standard IEC 601-1-1. If in doubt, consult the technical services

department or your local representative.

Transport and Storage Limitations:

Temperature Range of -40°C to +70°C

Relative Humidity of 10 -95%, non-condensing

* Bio-accumulative is defined as substances which accumulate within living organisms.
** Lead, Cadmium and Mercury are heavy metals which are Bio-accumulative.

Service

Termini
Regulējoši
nosacījumi

Natural Color

Labāka attēla
panākšana

Autortiesības

"Natural Color" programmatūra

Viena no problēmām, lietojot datoru, ir tā, ka krāsas, kuras izdrukā drukātājs, vai tās, kuras
noskenē skeneris vai digitālais fotoaparāts, nav tādas pašas, kādas tiek parādītas monitorā.
"Natural Color" programmatūra ir šīs problēmas atrisinājums. Tā ir krāsu administrēšanas
sistēma, kuru izstrādājusi kompānija 'Samsung Electronics' sadarbībā ar Korejas Elektronikas &
Telekomunikāciju Izpētes Institūtu (ETRI) (Korea Electronics & Telecommunications Research
Institute (ETRI)). Šī sistēma ir pieejama tikai kompānijas 'Samsung' ražotajos monitoros, un tā
veido tādas pašas krāsas, kādas ir drukātiem vai skenētiem attēliem.
Lai iegūtu papildus informāciju, šajā datorprogrammā nospiediet Help (F1).

Kā uzinstalēt "Natural Color" programmatūru

Ievietojiet diskdzinī disku, kas iekļauts Samsung monitora komplektācijā. Tad tiks parādīts
programmas instalācijas incializācijas ekrāns. Inicializācijas ekrānā noklikšķiniet uz "Natural
Color", lai uzinstalētu "Natural Color" programmatūru. Lai programmu uzinstalētu manuāli,
ievietojiet diskdzinī disku, kas iekļauts Samsung monitora komplektācijā, noklikšķiniet sistēmas
Windows pogu Start, un tad izvēlieties [Execute].
Ievadiet D:\color\eng\setup.exe un nospiediet taustiņu .
(Ja diskdzinis, kurā ievietojāt disku, nav D:\, ievadiet attiecīgo diskdzini.)

Kā izdzēst "Natural Color" programmatūru

Ieejiet [Setting]/[Control Panel] izvēlnē [Start], un tad ar dubultklikšķi noklikšķiniet [Add/Delete a
program].
Sarakstā atlasiet "Natural Color" programmatūru, un tad noklikšķiniet uz pogas [Add/Delete].

Apkalpošana

Termini
Regulējoši
nosacījumi

Natural Color

Labāka attēla
panākšana

Autortiesības

Labāka attēla panākšana

1. Noregulējiet datora vadības panelī (“control panel”) izšķirtspēju un ekrāna atsvaidzes
intensitāti, kā aprakstīts tālāk, lai iegūtu optimālu attēla kvalitāti. Attēla kvalitāte ekrānā var
būt nestabila, ja TFT-LCD nav iespējama vislabākā attēla kvalitāte.

{ Izšķirtspēja: 1280 x 1024
{ Vertikālā frekvence (atsvaidzes intensitāte): 60 Hz

2. Šajā produktā ietilpst TFT LCD panelis, kas izgatavots modernā pusvadītāju tehnoloģijā ar
precizitātes rādītāju 99,999%. Taču dažkārt sarkanie, zaļie, zilie un baltie pikseļi šķiet
spilgti, vai arī var būt saskatāmi melnie piekseļi. Tas nelieciena par sliktu kvalitāti, un jūs
bez bažām varat lietot produktu.

{ Piemēram – šajā produktā ir 3,932,160 TFT LCD pikseļi.

3. Kad tīrāt monitoru un paneļa ārējo virsmu, lūdzu, lietojiet nelielu tīrīšanas līdzekļa
daudzumu, uzklājot un nospodrinot ar mīksta un sausa auduma gabaliņa palīdzību.
Nerīkojieties ar spēku, tīrot LCD, bet tikai viegli paberziet. Ja tīrīšanu veic pārāk stipri, uz
tā var rasties plankums.

4. Ja attēla kvalitāte nešķiet apmierinoša, varat panākt labāku attēla kvalitāti, izpildot funkciju
“automātiskā noregulēšana” ekrāna displejā, kas parādās tad, kad tiek nospiesta loga
slēgšanas poga. Ja arī pēc automātiskās noregulēšanas ir traucējumi, izmantojiet
FINE/COARSE (smalkās/rupjās) noregulēšanas funkciju.

5. Ja ilgākā laika periodā jūs redzat fiksētu ekrānu, var parādīties neskaidrs vai saplūdis
attēls.
Ja ilgāku laiku esat prom no monitora, nomainiet režīmu uz enerģijas taupītāju, vai arī
iestatiet kustīga attēla ekrānsaudzētāju.

Informācija šajā dokumentā var mainīties bez iepriekšēja brīdinājuma.
© 2003 Samsung Electronics Co., Ltd. Visas tiesības paturētas.

Service

Termini
Regulējoši
nosacījumi

Natural Color
Labāka attēla

panākšana

Autortiesības

Jebkāda veida pavairošana bez Samsung Electronics Co., Ltd. rakstiskas atļaujas ir stingri
aizliegta.

Kompānija Samsung Electronics Co., Ltd. nav atbildīga par šeit ielaistajām kļūdām vai par
nejaušiem vai izrietošiem šī materiāla bojājumiem attiecībā uz piegādi, izveidošanu vai
lietošanu.

Samsung ir kompānijas Samsung Electronics Co., Ltd. reģistrēta preču zīme; Microsoft,
Windows un Windows NT ir kompānijas Microsoft Corporation reģistrētas preču zīmes; VESA,
DPMS un DDC ir asociācijas Video Electronics Standard Association reģistrētas preču zīmes;

NERGY STAR

E

reģistrētas preču zīmes. Kā kompānijas E

nosaukumi un logo ir aģentūras U.S. Environmental Protection Agency (EPA)

NERGY STAR

partneris, kompānija Samsung

Electronics Co. Ltd., nosaka, ka šis produkts atbilst kompānijas E

NERGY STAR

direktīvām par
enerģijas efektivitāti. Citu šeit pieminēto produktu nosaukumi var būt attiecīgo īpašnieku preču
zīmes vai reģistrētas preču zīmes.
