Inhalt

Sicherheitsanweisungen. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2

Auspacken des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3

Ihren LCD Monitor installieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Einrichten eines ergonomischen Arbeitsplatzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Aufstellplatz des Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Höhe des Arbeitsplatzes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Sehwinkel . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Kensington Sicherheitsschlitz . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 4

Anschließendes Flachbildschirm Monitors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

Plug and Play . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Installieren des videotreibers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

Selbsttest-Funktion. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6

Hilfe erhatten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Warmlaufzeit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

Einstellung des LCD Monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Bedienelemente . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

Automatisches Speichern. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9

Direktzugriff-Funktionen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

OSD Verriegelung/Entriegelung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Bildschirmanzeige (OSD). . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

Zugriff auf das Menüsystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11

OSD Funktionen und Einstellungen . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

Anhang. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

Mit Fernbedienung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18

PowerSaver. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19

Störungssuche . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20

Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Pinbelegung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

Anzeigemodi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .26

Installieren des VESA kompatiblen Montagezubehörs . . . . . . . . . . . . . . . . . . . . . . . . . 27

Ausziehbarer Ständer . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .28

Wartung Ihres LCD monitor . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

Befestigen einer Wand-oder Stützvorrichtung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

English

Fran•aisDeutschEspa–olPortu-

Deutsch 1

Italiano

Sicherheitsanweisungen

Vergewissern Sie sich vor dem Anschließen des Netzkabels an den Ausgang des Gleichstrom-

1

Adapters, daß die auf dem Gleichstrom-Adapter angegebene Spannung der örtichen
Netzspannung entspricht.

Stecken Sie niemals Gegenstände aus Metall in die Gehäuseöffnungen des LCD Monitors, weil

2

dadurch elektrische Schläge verursacht werden können.
Um Stromschläge zu vermeiden, berühren Sie unter keinen Umständen das Innere des LCD. Das

3

Gehäuse des LCD sollte nur von einem qualifizierten Techniker geöffnet werden.
Benutzen Sie das LCD unter keinen Umständen, wenn das Netzkabel beschädigt ist. Stellen Sie

4

nichts auf das Kabel, und verlegen Sie es so, daß niemand darauf treten kann.
Halten Sie beim Herausziehen des Kabels des LCD aus der Steckdose den Stecker fest und nicht

5

das Kabel.
Das Gehäuse des LCD ist mit Lüftungsöffnungen ausgestattet. Um eine Überhitzung des Geräts zu

6

vermeiden, dürfen diese Öffnungen nicht blockiert oder verdeckt werden. Benutzen Sie das LCD
nicht auf einem Bett, Sofa, Teppich oder einer anderen weichen Oberfläche, da die Öffnungen im
Boden des Gehäuses verdeckt werden könnten. Stellen Sie sicher, daß das LCD ausreichend
belüftet wird, falls Sie es in einem Bücherregal oder an einem anderen geschlossenen Platz
aufstellen.

Stellen Sie das LCD an einen möglichst staubfreien Ort mit niedriger Luftfeuchtigkeit auf.

7

Setzen Sie das LCD auf keinen Fall Regen aus, und benutzen Sie es nicht in der Nähe von

8

Schwimmbecken usw. Sollte das LCD aus Versehen naß werden, ziehen Sie den Stecker heraus,
und wenden Sie sich umgehend an einen Vertragshändler. Sie können das LCD gegebenenfalls
mit einem feuchten Tuch reinigen; ziehen Sie jedoch vorher den Stecker aus der Steckdose.

Stellen Sie das LCD auf eine stabile Fläche, und gehen Sie vorsichtig mit ihm um. Der Bildschirm

9

besteht aus dünnem Glas mit einer Vorderfläche aus Kunststoff und kann durch Fallenlassen des
Monitors, Stöße und Kratzer beschädigt werden. Reinigen Sie die Vorderfläche nicht mit Keton­artigen Mitteln (z.B. Azeton), Äthylalkohol, Toluol, Äthylsäure, Methyl oder Chlor - dadurch kann
der Bildschirm Schaden nehmen.

Installieren Sie das LCD in der Nähe einer gut zugänglichen Netzsteckdose.

10

Wenn das LCD nicht normal arbeitet und z.B. irgendwelche ungewöhnlichen Töne oder Gerüche

11

erzeugt, ziehen Sie umgehend den Stecker und wenden Sie sich an einen Vertragshändler.
Hohe Temperaturen können Störungen verursachen. Vermeiden Sie die Benutzung bei direkter

12

Sonneneinstrahlung, und halten Sie das LCD von Heizgeräten, Öfen, Kaminen und anderen
Wärmequellen fern.

Ziehen Sie den Stecker heraus, wenn das LCD über einen längeren Zeitraum nicht benutzt wird.

13

Bevor Wartungsarbeiten am LCD verrichtet werden, ziehen Sie den Netzstecker aus der

14

Netzsteckdose

.

VORSICHT

GEFAHR EINES ELEKTRISCHEN SCHLAGS

NICHT ÖFFNEN

VORSICHT: NICHT DIE ABDECKUNG (ODER RÜCKSEITE) ABNEHMEN,

UM DAS RISIKO EINES ELEKTRISCHEN SCHLAGS ZU REDUZIEREN.

IM INNEREN BEFINDEN SICH KEINE VOM ANWENDER ZU WARTENDEN TEILE.

ÜBERLASSEN SIE REPARATUREN QUALIFIZIERTEM PERSONAL.

Deutsch 2

Auspacken des Monitors

Prüfen Sie bitte, ob der Lieferumfang Ihres Monitors vollständig ist. Falls eventuell Teile
fehlen, wenden Sie sich an Ihren Händler.

Installations CD

(Nicht in allen Gebieten verfügbar)

Garantiekarte

(Nicht in allen Gebieten verfügbar)

Bedienungsanleitung

Gleichstromadapter

Netzkabel

TVV2V1PC

Source

SyncMaster 150MB

MenuExitPIP

VOL

Monitor

Stereo-RCA Kabel

(optional)

15pol. D-Sub signalkabel

S-VHS Kabel

Scart Steckdose

Stereo-Stereo Kabel

Fernbedienung

Batterien
(AAA x 2)

Deutsch 3

RCA Kabel

Ihren LCD Monitor installieren

Einrichten eines ergonomischen Arbeitsplatzes

Berücksichtigen Sie die folgenden Hinweise zur Aufstellung des Monitors.

Aufstellplatz des Monitors

Wählen Sie einen Platz, an dem der Monitor den wenigsten Reflexionen von Lampen oder
Fenstern ausgesetzt ist, gewöhnlich im rechten Winkel zu einem Fenster.

Höhe des Arbeitsplatzes

Stellen Sie den Flachbildschirm-Monitor so auf, daß die Oberkante des Bildschirms sich
geringfügig unter Ihrer Augenhöhe befindet, wenn Sie komfortabel sitzen.

Sehwinkel

Schwen Sie den Bildschirm so lange, bis Sie eine optimale Arbeitsposition gefunden haben.
Sie erhalten den besten Betrachtungswinkel mit AutoAngle™ von der mitgelieferten

ic® software

stellung vom Betrachtungswinkel zu finden.

. Wir empfehlen lhnen, dieses Programm zu installieren um die optimale Ein-

Colorif-

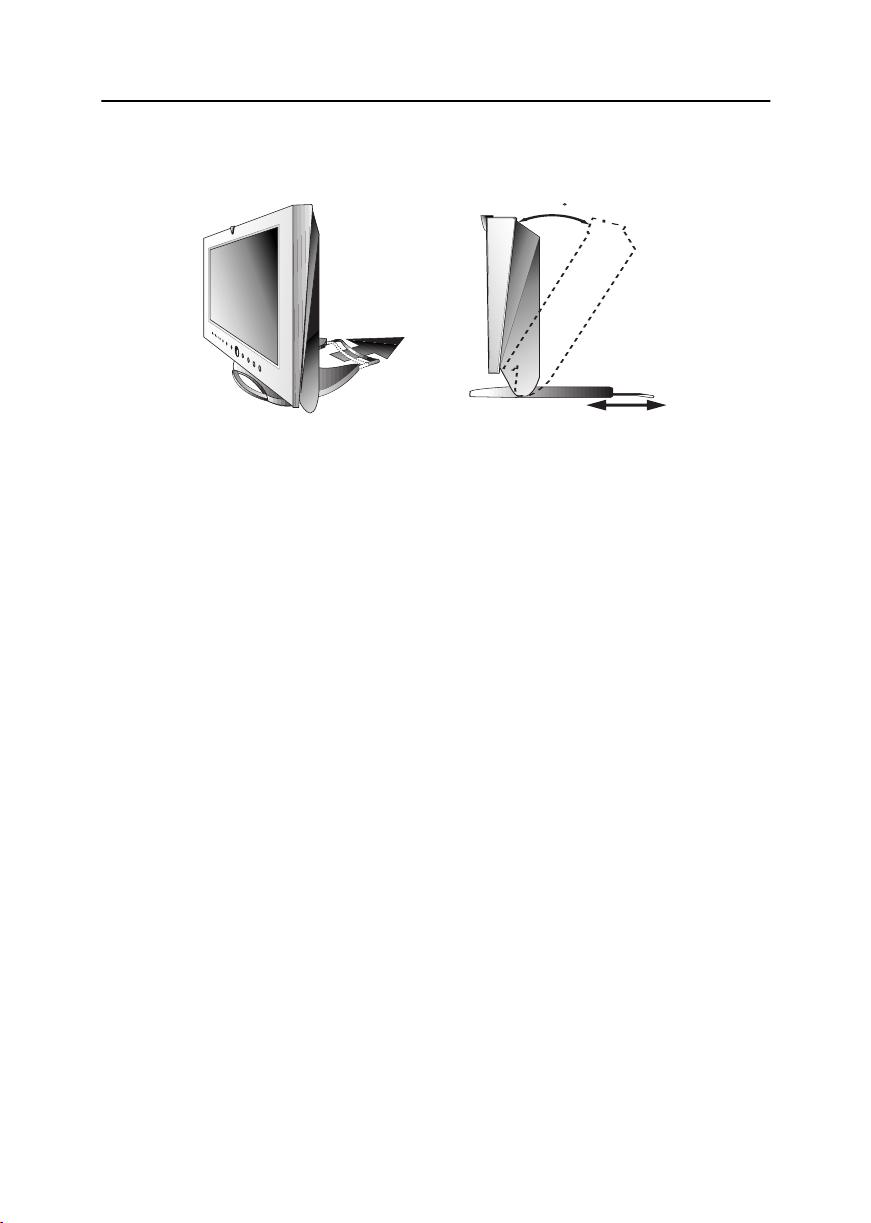

Abbildung 1. Neigung des Bildschirms

Kensington Sicherheitsschlitz

Dieser Monitor gestattet es, eine Kensington Sicherheitsvorrichtung anzubringen. Das
Kensington Schloß ist nicht im Lieferumfang enthalten. Installationsanweisungen finden Sie
in der Dokumentation der Verschlußvorrichtung.

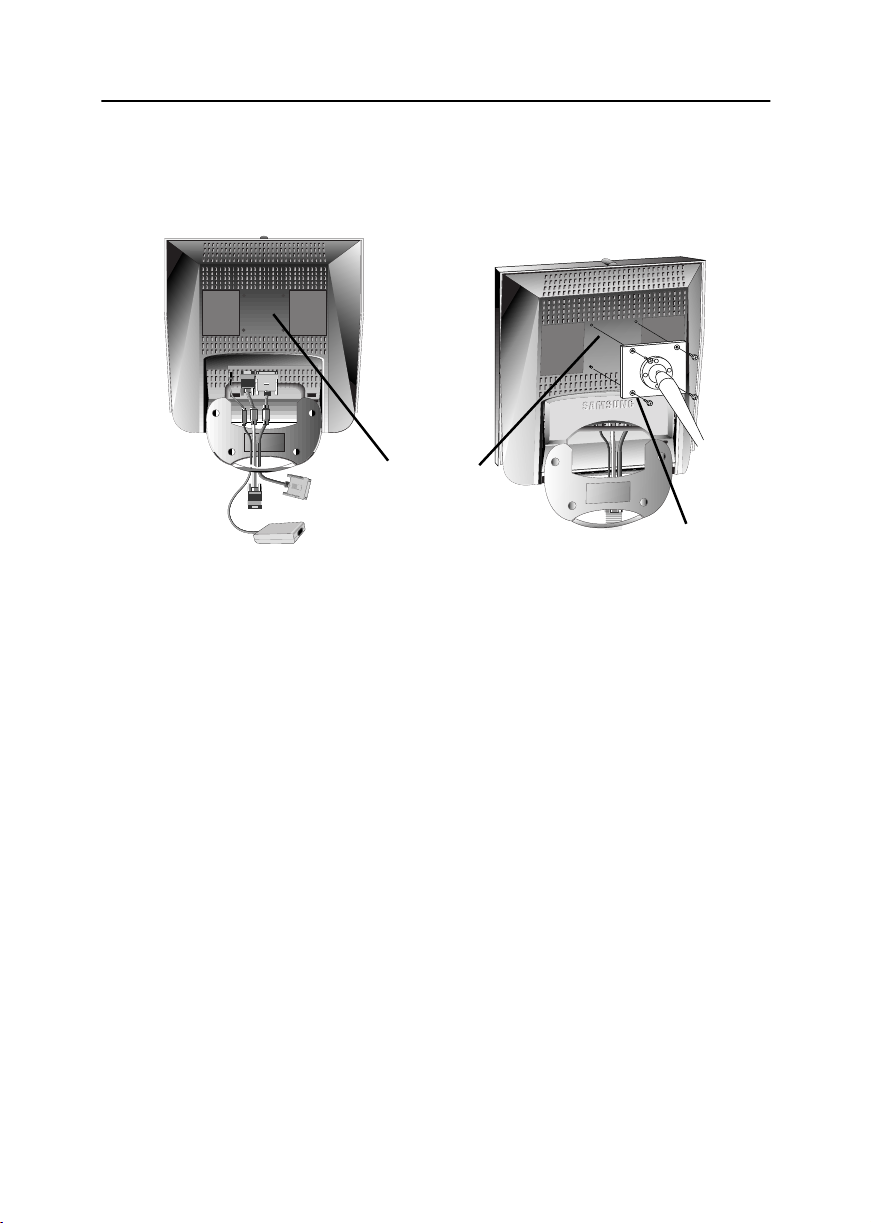

Abbildung 2. Kensington Sicherheitsschlitz, Lage

Deutsch 4

Ihren LCD Monitor installieren

Anschließen des Flachbildschirm-Monitors

Abbildung 3. Kabelanschlüsse

Verbinden Sie das Stromkabel mit dem DC Adapter und den Adapterstecker mit dem

1

DC 12 V Stromanschluss auf der Rückseite Ihres Monitors.

Verbinden Sie das Stromkabel mit dem Videoanschluss an Ihrem Computer.

2

Verbinden Sie das RCA Kabel oder S -VHS Kabel mit Ihrem DVD, VCR oder Camcorder.

3

Verbinden Sie die Audiogeräte (Computer, DVD, VCR oder Camcorder) mit dem

4

entsprechenden Audio Input -Anschluss. Ain(L), Ain (R) oder Ain (stereo).
Verbinden Sie Ihr externes Audiosystem mit dem Line out -Anschluss.

5

Verbinden Sie die Kopfhörer mit dem Kopfhöreranschluss.

6

Schalten Sie sowohl den Computer als auch den Monitor ein.

7

Falls nötig, installieren Sie den Videotreiber für den Monitor. (siehe “Den Videotreiber

8

installieren” auf Seite 6)

Nachdem lhr Monitor erfolgreich installiert wurde, führen Sie Auto-Adjustmen

9

(Automatische Einstellung ) aus ( siehe Seite 12).

*

Nur für SyncMaster 150MP/170MP

(SyncMaster 150MP/170MP sind Produkte mit eingebautem TV tuner)

Deutsch 5

Ihren LCD Monitor installieren

Plug and Play

Durch den Einsatz der neuartigen
zeitaufwendige Einrichten. Sie können den Monitor ohne die üblichen Schwierigkeiten an ein
mit Plug and Play kompatibles System anschließen. Das PC-System identifiziert den Monitor
und konfiguriert sich selbständig dafür. Dieser Monitor teilt dem System automatisch die
Erweiterten Display-Identifikationsdaten (EDID) mit Hilfe des Display-Datenkanalprotokolls
(DDC) mit, so daß das PC-System sich automatisch selbst für die Verwendung des
Flachbildschirmgeräts konfigurieren kann. Wenn das PC-System einen Videotreiber benötigt,
führen Sie die nachstehenden Anweisungen gemäß dem vom Computer verwendeten
Betriebssystem aus.

Installieren des videotreibers

Die diesem Artikel beigefügte CD enthält die notwendigen Treiber für die Installation Ihres
Monitors. Um weitere Informationen zu erhalten, lesen Sie bitte in den Anleitungen für die
Treiber-Installation nach, die in Ihrem CD - Pack enthalten sind.

Selbsttest-Funktion (STFC: Self-Test Feature Check)

Der Monitor verfügt über eine Selbsttest-Funktion, mit der Sie überprüfen können, ob der
Monitor einwandfrei funktioniert.. Stellen Sie sicher, dass als erste Quelle der PC ausgewählt
ist, indem Sie prüfen, ob die Quellenanzeige LED "PC" aufleuchtet. Wenn der Computer und
der Monitor ordnungsgemäß angeschlossen sind, aber der Bildschirm dunkel bleibt, und die
Stromkontrollampe aufleuchtet, lassen Sie den Monitorselbsttest laufen und befolgen Sie da­bei die unten beschriebenen Schritte:

®

Plug and Play Lösung entfällt das komplizierte und

VESA

Betriebsanzeige

Abbildung 4. Betriebsanzeige

1

Schalten Sie den Computer und den Monitor aus.

2

Nehmen Sie das Videokabel von der Computerrückseite ab.

3

Schalten Sie den Monitor ein.

Deutsch 6

Ihren LCD Monitor installieren

Funktioniert der Monitor ordnungsgemäß, ist ein weißes Feld mit einem es erscheint eine rote
Fehlermeldung "Signalkabel prüfen".

Signalkabel prŸfen

Abbildung 5. Monitor-Selbsttest-Bildschirm

Dieses Box wird bei Normalbetrieb angezeigt, falls das Videokabel sich lockert oder nicht
einwandfrei ist.

Schalten Sie den Monitor aus und schließen Sie das Videokabel wieder an, schalten Sie

4

dann den Computer und den Monitor ein.

Sollte der Monitor noch immer kein Bild anzeigen, überprüfen Sie den Grafikcontroller und das
Computersystem. Der Monitor funktioniert einwandfrei.

Hilfe erhalten

Wenn der Monitor kein Bild anzeigt, überprüfen Sie die Kabelanschlüsse und lesen Sie den
Abschnitt "Störungssuche" auf Seite 20. Sollten Probleme bezüglich der Qualität des
angezeigten Bilds auftreten, führen Sie die Funktion Auto Adjustment (siehe Seite 12) aus und
lesen Sie den Abschnitt "Einstellung des LCD Monitor" auf Seite 8 oder "Störungssuche" auf
Seite 20.

Warmlaufzeit

Alle LCD-Monitore benötigen beim ersten Einschalten an jedem Tag eine Zeit, um sich
thermisch zu stabilisieren. Um eine genauere Einstellung der Parameter zu erhalten, lassen
Sie den LCD-Monitor daher mindestens 20 Minuten warmlaufen (eingeschaltet), bevor Sie
Bildschirmeinstellungen vornehmen.

Deutsch 7

Einstellung des LCD Monitor

Bedienelemente

Das LCD-Monitor erlaubt es Ihnen, die Charakteristika des angezeigten Bildes auf einfache
Weise zu verändern. Alle diese Einstellungen werden über die Steuertasten an der
Vorderseite des Monitors vorgenommen. Während der Betätigung der Steuertasten zeigt ein
Bildschirm-Menü den sich ändernden Wert numerisch an.

PIPV2V1PC

Source

MenuExitPIP

* 17" : SyncMaster 170MB

Abbildung 6. Anordnung der Bedienelemente

Nein Name Beschreibung

n

Wählt Video Quelle.

n

1 Source

Vier Signalquellen-Kontroll LEDs auf der linken
Seite der Steuertaste zeigen die derzeit aktive
Video Quelle an.

n

Aktiviert direkt das PIP (Picture-in-Picture=Bild im

2 PIP

3

Exit

4 Menu

Bild) Fenster.

n

PIP zum Vollbildschirm Video.

n

PIP aus.

n

Verlässt Menüs und Untermenüs.

n

Verlässt das OSD System.

n

Schaltet das PIP aus.

n

Öffnet das OSD und wählt die aufleuchtenden
Funktion.

VOL

5 Power

n

Schaltet den Monitor EIN/AUS.

n

Zeigt den Monitorstatus an.

-Grün: normaler Betrieb.

-Hellbraun: Stromsparbetrieb oder nicht ange­schlossenes Signalkabel.

Deutsch 8

Einstellung des LCD Monitor

Nein Name Beschreibung

n

6

7

Bewegt den Wähler auf dem OSD auf und ab.

n

Bewegt den Wähler auf dem OSD nach links oder
rechts.
Erhöht oder senkt die Werte der gewählten Funk-

n

tion.

- VOL +

n

Erhöht oder senkt den Lautstärkepegel.

Automatisches Speichern

Wenn Sie das Bildchirm-Menü öffnen und ein Einstellfenster ca. 3 Sekunden ohne Drücken
einer Taste aktiv lassen, speichert der Monitor automatisch alle von Ihnen vorgenommenen
Änderungen. Diese Änderungen werden in einem Anwenderbereich im Monitor gespeichert.
SyncMaster 150MB und SyncMaster 170MB haben 9-und 11-werkseitig voreingestellte Be­triebsarten, die jeweils in der Tabelle 7 auf Seite 26 aufgeführt sind. Zusätzlich zu diesen Be­triebsarten sind fünf weitere Video Modi, die nicht in der Tabelle stehen, im internen Speicher
des Produktes gespeichert.

Deutsch 9

Einstellung des LCD Monitor

Direktzugriff-Funktionen

Während Sie Vollbildschirm TV oder im PIP modus fernsehen

Erscheint OSD nicht auf dem Bildschirm, drücken
Sie die " " oder die " " Taste, um die Laut­starke einzustellen.

Lautstärke

50

Durch Drücken der " " Taste stellen Sie

1

die Lautstärke niedriger.
Durch Drücken der " " Taste stellen Sie

2

die Lautstärke höher.

OSD Verriegelung/Entriegelung

Mit dieser Funktion können Sie die aktuellen Einstellungen speichern, so dass sie nicht
ungewollt verändert werden können. Sie können aber immer noch die Helligkeit, den Kontrast,
den Kanal und die Lautstärke einstellen. Sie können die OSD Steuerungen jederzeit mit dem
gleichen Vorgang entriegeln.

Ist der

OSD

-Bildschirm ausgeschaltet, drücken Sie die Menütaste und halten Sie diese mind­estens 5 Sekunden lang gedrückt, um die Steuerungen zu verriegeln oder zu entriegeln, wenn
Sie verriegelt sind, erscheint eine "Locked" (Verriegelungs)- Meldung am unteren Teil jedes
OSD Menüs, außer bei folgenden Anzeigen:

• Helligkeit

• Kontrast

• Lautstärke

Deutsch 10

Einstellung des LCD Monitor

Bildschirmanzeige (OSD)

Funktionssymbole

Funktionsname

Einstellungsleiste

Werkzeugtip

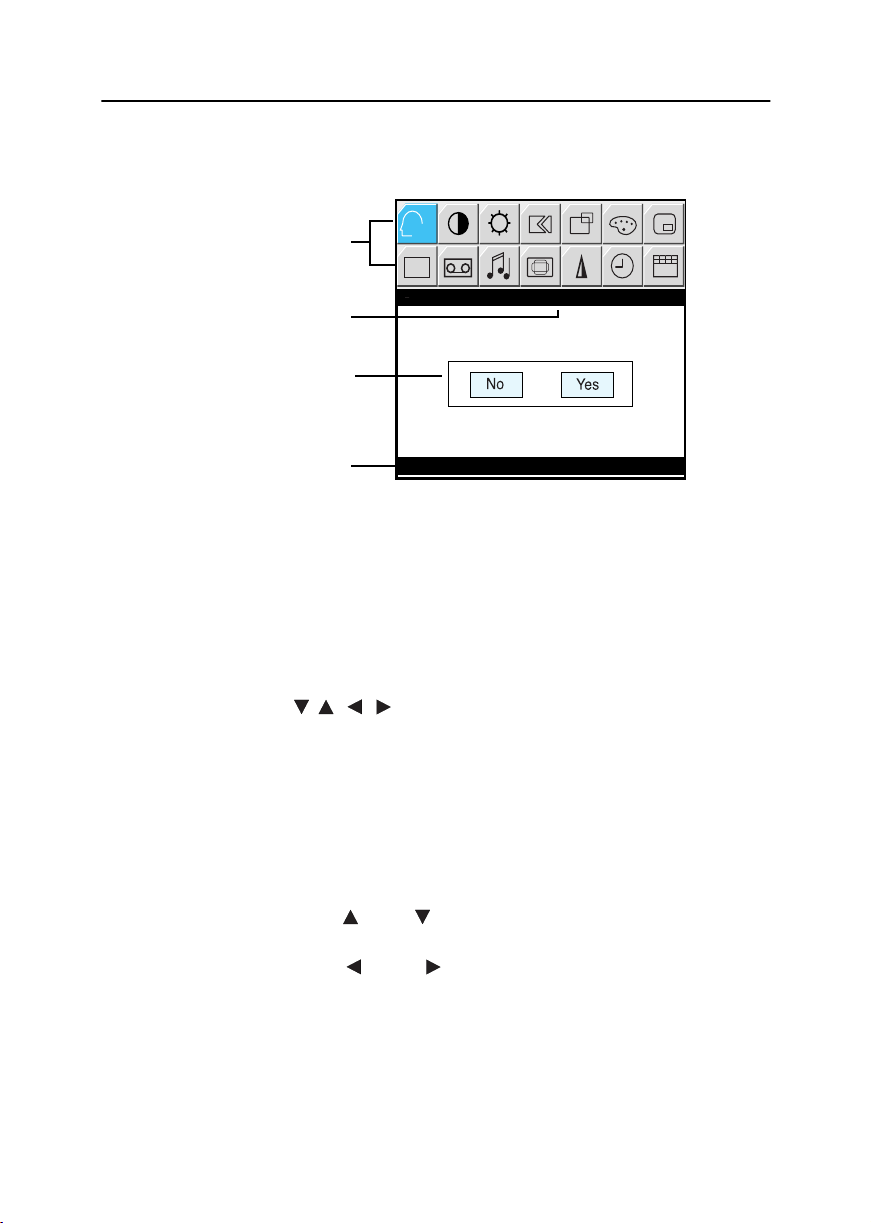

Abbildung 7. Bildschirmanzeige (OSD)

AUTO

CC

AUTO ADJUSTMENT

Auto Adjustment Press Menu Key

Zugriff auf das Menüsystem

Betätigen Sie bei ausgeschaltetem Menü die Taste

1

aktivieren und das Hauptfunktionsmenü einzublenden.
Benutzen Sie die "

2

wechseln. Beim Wechseln von einem Symbol zu einem anderen ändert sich der Funk­tionsname entsprechend der Funktion oder Gruppe von Funktionen, für die das
jeweilige Symbol steht. Sehen Sie in der Tabelle 1 am Anfang der nächsten Seite
nach; dort finden Sie eine vollständige Liste aller für den Monitor verfügbaren
Funktionen.

Drücken Sie die

3

und benutzen Sie dann die Werkzeugtips um die entsprechende Funktion zu wählen
und den Wert einzustellen.

Benutzen Sie die Tasten " " und " " um das Untermenü zu wählen und drücken

4

Sie dann nochmals die Menü Taste, um das gewählte Untermenü zu aktivieren.
Betätigen Sie die Tasten " " und " " nach der Wahl einer Funktion, um

5

Einstellungen vorzunehmen. Entsprechend der von lhnen vorgenommenen
Einstellungen bewegt sich der Einstellschieberegler und ändert sich die Anzeige des
numerischen Werts.

Menu

" Tasten, um von einer zur anderen Funktion zu

-Taste einmal um die markierte Funktion anzeigen zu lassen

MENU

, um das Menü zu

ANIMERKUNG: Die Anzeige des numerischen Werts ist nur zur Orientierung

vorhanden und zeigt keinen meßbaren Wert an.

Drücken Sie zweimal die

6

andere Funktion zu wählen oder um das OSD zu verlassen.

Exit

-Taste, um zum Hauptmenü zurückzukommen, um eine

Deutsch 11

Einstellung des LCD Monitor

OSD Funktionen und Einstellungen

Tabelle 1. Bildschirm-Bedienelemente

Symbol

AUTO

Menüs und

Untermenüs

Autom. Einst.

Kontrast

Helligkeit

Bildjustierung

Funktionsbeschreibung

Durch die "Autom. Einst." kann der Monitor sich selbst
entsprechend des eingehenden Videosignals einstellen.
Die Werte für Fein, Grob und Position werden
automatisch eingestellt.

SyncMaster 150MB

TVV2V1PC

MenuExitPIP

Source

TVV2V1PC

MenuExitPIP

Source

VOL

SyncMaster 150MB

VOL

TVV2V1PC

Source

TVV2V1PC

Source

SyncMaster 150MB

MenuExitPIP

MenuExitPIP

VOL

SyncMaster 150MB

VOL

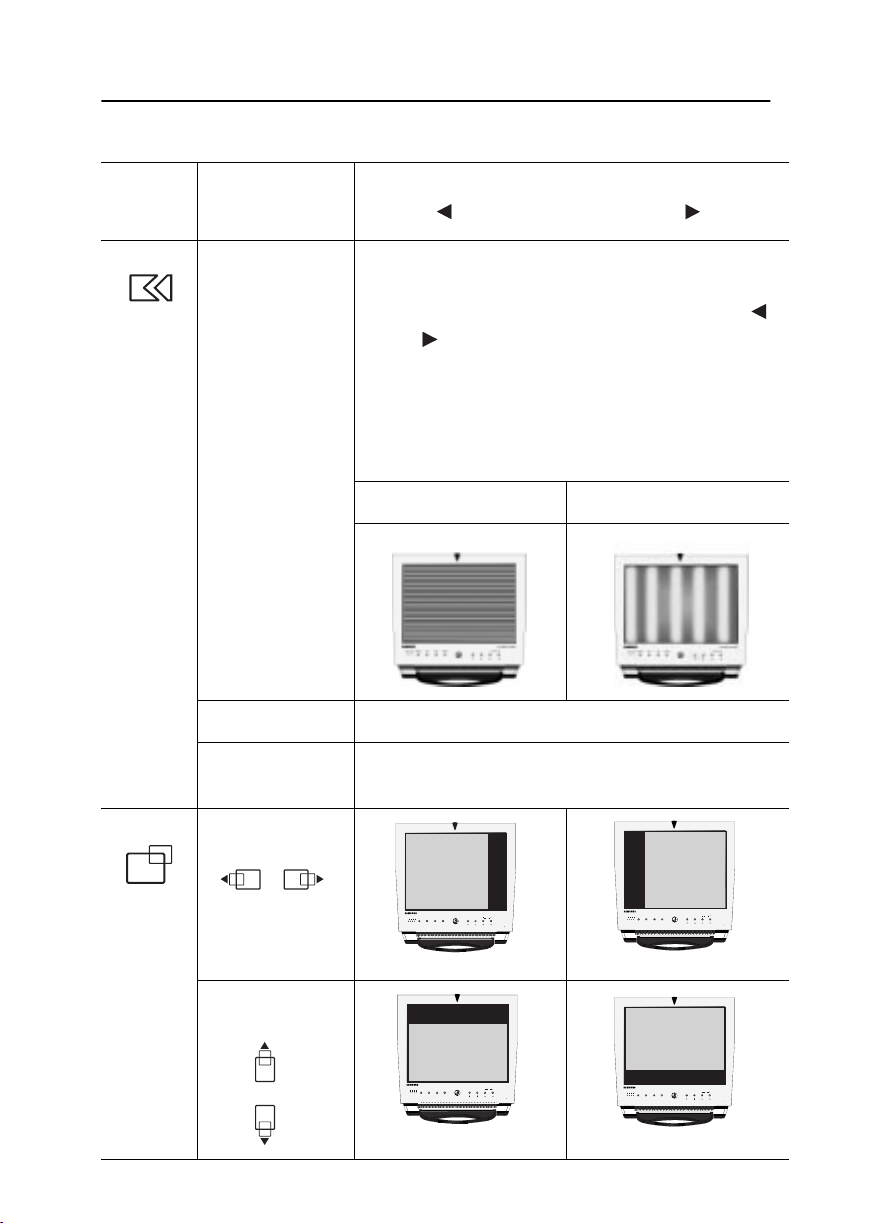

Bildjustierung wird benutzt für die Feinabstimmung um
ein optimales Bild zu erhalten. Hiermit werden
Störungen behoben, die ein instabiles Bild mit
Verzerrungen und Schimmern verursachen.

Deutsch 12

Einstellung des LCD Monitor

Tabelle 1. Bildschirm-Bedienelemente (Fortsetzung)

Symbol

Menüs und

Untermenüs

n

Fein

n

Grob

Mit Fein und Grobabstimmung können Sie die
Feinabstimmung der Bildqualität vom Monitor lhren

Funktionsbeschreibung

persönlichen Bedürfnissen anpassen. Benutzen Sie "
" und " " um Störungen zu begeben.

Wenn mit der Fein-Einstellung keine zufriedenstellenden
Ergebnisse erhalten werden, verwenden Sie die Grob­Einstellung und danach erneut die Fein-Einstellung.
This function may change the width of the image. Use
the H-Position menu to center the image on the screen.

Wenn der Feinwert falsch ist Wenn der Grob W ert falsch ist

n

Info Aktuellen Anzeigemodus anzeigen.

n

Werkseinstell­ung

Die Bildeinstellungs- und Positionsparameter werden du­rch die werksseitigen Werte ersetzt.

Waagerecht
Bildlage

Senkrecht Bild­lage

TVV2V1PC

MenuExitPIP

Source

TVV2V1PC

MenuExitPIP

Source

Deutsch 13

SyncMaster 150MB

SyncMaster 150MB

VOL

SyncMaster 150MB

VOL

TVV2V1PC

MenuExitPIP

Source

TVV2V1PC

MenuExitPIP

Source

VOL

SyncMaster 150MB

VOL

Einstellung des LCD Monitor

Tabelle 1. Bildschirm-Bedienelemente (Fortsetzung)

Symbol

Menüs und

Untermenüs

Farben

Der Farbton kann von rotweiß auf blauweiß geändert

Funktionsbeschreibung

werden. Die individuellen Farbkomponenten sind auch
benutzeranpassungsfähig.

n

Modus

n

Modus
Modus

n

n

Benutzermodus 1Benutzeranpassungsfähig.

n

Benutzermodus 2

n

Werkseinstell­ung

Bild im Bild (PIP)

1 Vollweiß
2 Blaues Weiß
3 Rötliches Weiß

Die Farbparameter werden durch die werksseitigen
Werte ersetzt.

Werden externe A/V Geräte wie z.B. VCR oder DVD
Kabel an den Monitor angeschlossen, können Sie mittels
des PIP das Bild dieser Geräte in einem kleinen Fenster
sehen, das uber das PC Videosignal gelagert ist.

n

Größe die Größe des PIP Fensters wieder einstellen.
Bildlage Die PIP Fensterposition verändern.

n

n

Überschrift
(nur USA)

Aktivieren oder deaktivieren Sie die Funktion der
geschlossenen Untertitel und setzen Sie die Attribute für
die Untertitel-Texte.

• Ein/Aus

• Untertitel/Texte

• Kanal 1/2

• Feld 1/2

• Box/Schatten

Deutsch 14

Einstellung des LCD Monitor

Tabelle 1. Bildschirm-Bedienelemente (Fortsetzung)

Symbol

Menüs und

Untermenüs

Bildeinstellun­gen

Kontrast Stellen Sie den Kontrast des Videos ein, ohne die PC-

n

Diese Funktion ist aktiv, wenn Sie eine andere Input
Quelle als den PC wählen. (DVD, VCR)

Funktionsbeschreibung

RGB-Helligkeit einzustellen.

n

Helligkeit Stellen Sie den Helligkeit des Videos ein, ohne die PC-

RGB-Helligkeit einzustellen.

Bildschärfe Stellen Sie die Videoschärfe-Bildschärfe ein.

n

n

Farbton

Modifica la tonalità del colore.

(nur NTSC)
Farben Ändern Sie die Farbvielfalt.

n

Audio Einstellun­gen

Der Monitor hat einen eingebauten high-fidelity Stereo
Audio Verstärker. Der Audio-Kreislauf verarbeitet
Audiosignale von verschiedenen Input-Quellen wie z.B.
DVD, VCR oder PC.

n

Video-

Wählt eine Klangquelle von PC, DVD oder VCR.

Signalquelle
Tiefen Tiefen: Betont Niedrigfrequenz-Audio.

n

n

Höhen Höhen: Betont Hochfrequenz-Audio.

n

Ton Aus Zeitweilige Stummschaltung des Tons.

ANM.: Ton Aus wird aufgehoben, wenn Sie die Laut­stärke einstellen oder PIP aktivieren.

Deutsch 15

Einstellung des LCD Monitor

Tabelle 1. Bildschirm-Bedienelemente (Fortsetzung)

Symbol

Menüs und

Untermenüs

Bildgröße

Die Größe des angezeigten Bildes kann auf verschiedene

Funktionsbeschreibung

Weise bearbeitet werden.

Vollbild 1 Die Größe des Bildes wieder auf den gesamten Bild-

n

schirm einstellen.
(nur bei PC RGB anwendbar :

150MB

)

(sowohl bei PC RGB und bei Video anwendbar :

n

Vollbild 2 Bilder unter Beibehaltung der ursprünglichen Proportio-

nen vergrößern.
(nur bei PC RGB anwendbar :

150MB

)

(sowohl bei PC RGB und bei Video anwendbar :

n

1:01 Das ankommende Bild so zeigen, wie es ist.

(nur bei PC RGB anwendbar :

150MB

)

(sowohl bei PC RGB und bei Video anwendbar :

Zoom Das Bild kann bis auf das 64-fache des Originalbildes

n

vergrößert werden. Das vergrößerte Bild kann auch ver­schoben werden.

n

Ausschnitt Das gezoomte Bild wird waagerecht und senkrecht

bewegt.

170MB

170MB

170MB

)

)

)

Bildeffekt

Sleep Timer

Das angezeigte Bild kann weicher oder schärfer gestellt
werden.

• Schärfer

• Scharf

• Mittel

• Weich

• Weicher

Das Monitorsystem wird automatisch ausgeschaltet,

wenn einer der drei Zeitintervalle gewählt wird.
30 min.
60 min.
120 min.

Deutsch 16

Einstellung des LCD Monitor

Tabelle 1. Bildschirm-Bedienelemente (Fortsetzung)

Symbol

Menüs und

Untermenüs

Menü

Die OSD Sprache und Anzeige kann verändert werden.

Funktionsbeschreibung

Einstellungen

Sprache English

n

Deutsch
Español
Français
Italiano
Svenska

n

Bildlage Bewegt das OSD Fenster in die senkrechte und

waagerechte Richtung.

n

OSD

Verandert die Transparenz des OSD Hintergrunds.

Transparenz

n

OSD­Anzeigedauer

Beep Aktiviert oder deaktiviert den erzeugten Klang bei

n

Die Anzahl der Sekunden wird angegeben, die das OSD
sichtbar bleibt, bevor es verschwindet.

Berührung der Steuertasten.

Deutsch 17

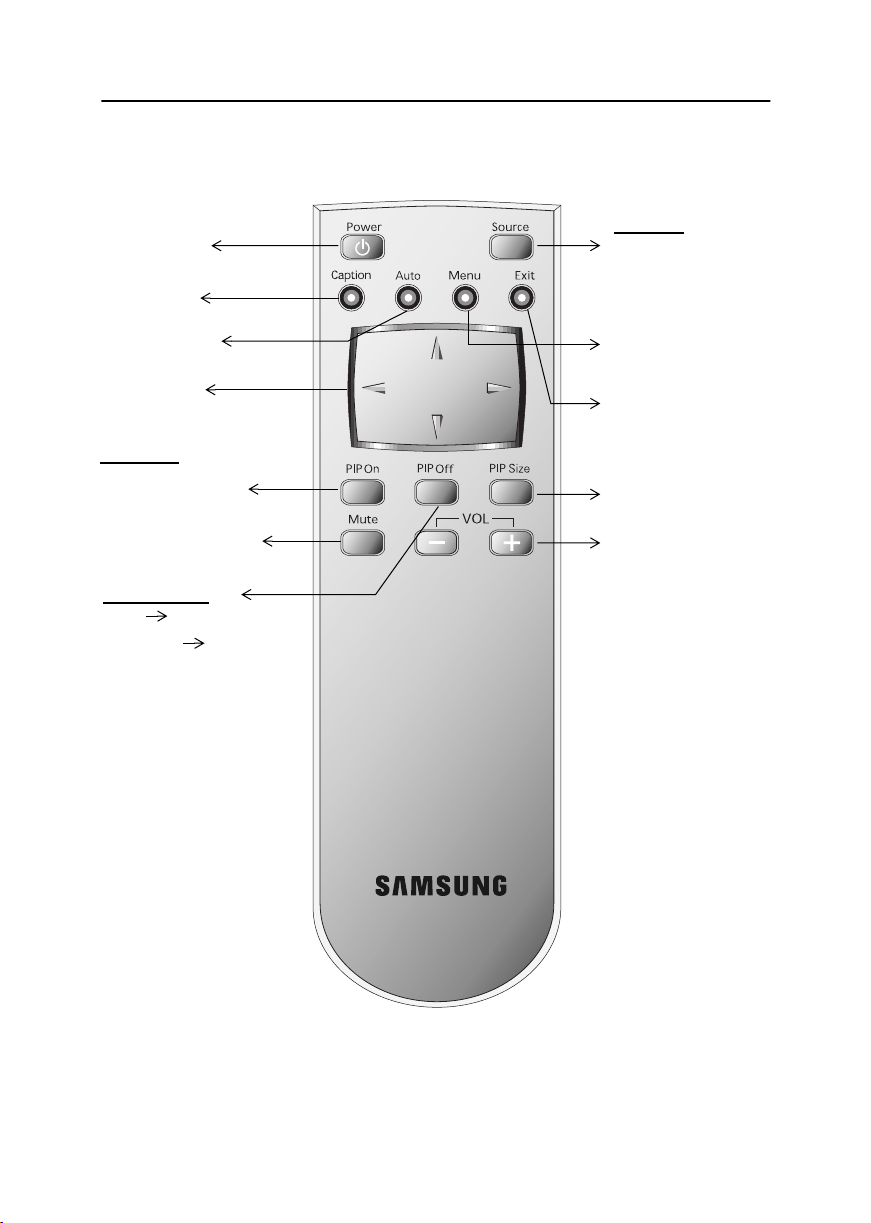

Mit Fernbedienung

Anhang

Netzschalter
Ein/Aus

Überschrift
Autom. Einst.

PIP Bildlage

PIP Ein

• PIP Ein

• Ganzer Bildschirm
Klangstummstellung

PIP Aus

• PIP PC

• Voll(PIP) PC

Quelle

• PC

• V1

• V2
OSD einschalten

OSD, PIP ausschalten

PIP größe
Lautstäarke

Deutsch 18

Anhang

PowerSaver

Dieser Monitor verfügt über ein integriertes Powermanagement-System mit der Bezeichnung
PowerSaver. Dieses System spart Energie, indem es den Monitor in einen Modus mit einer
niedrigeren Leistungsaufnahme schaltet, wenn der Monitor für eine bestimmte Zeitdauer
nicht verwendet wird. Die verfügbaren Modi sind "Ein", "Bereitschaft", "Schlaf" und "Tief­schlaf". Das PowerSaver-System arbeitet mit einer VESA DPMS-kompatiblen, im Computer
installierten Videokarte. Zur Einstellung dieser Funktion verwenden Sie ein im Computer
installiertes Software-Dienstprogramm. In der nachstehenden Tabelle 2 finden Sie Einzel-

heiten.

Tabelle 2. Stromsparmodi

Energiesparfunktionsmodus (EPA/NUTEK)

Status Normalbetrieb

Bereitschafts-

modus

Schlafmodus

Position A1

Tiefschlafmodus

Position A2

Horizontale Sync
Vertikale Sync
Bildschirm

Betriebs­anzeige

Strom­verbrauch

Aktiv
Aktiv
Aktiv

Grün Bernstein Bernsteinfarbenes

Inaktiv
Aktiv
Schwarz

Aktiv
Inaktiv
Schwarz

Blinken
(0,5 Sek. Intervall)

150MB :

33W (Max.)

170MB :

Weniger als

3W

Weniger als

3W

Inaktiv
Inaktiv
Schwarz

Bernsteinfarbenes
Blinken
(1 Sek. Intervall)

Weniger als

3W

52W (Max.)

HINWEIS: Dieser Monitor kehrt automatisch in den Normalbetrieb zurück, sobald die Signale

für die horizontale und vertikale Synchronisation wieder anliegen. Dies ist der Fall,
wenn Sie die Computermaus bewegen oder eine Taste auf der Computertastatur
drücken.

Dieser Monitor entspricht den Normen EPA E

NERGY STAR

®

und NUTEK, wenn er an einem
Computer mit VESA DPMS-Funktionalität eingesetzt wird.
Schalten Sie den Monitor aus, wenn er nicht benötigt wird oder wenn Sie Ihren Arbeitsplatz
für längere Zeit verlassen, um Energie zu sparen.

Deutsch 19

Anhang

Störungssuche

Sollte bei der Aufstellung oder Verwendung des Flachbildschirm-Monitors ein Problem auftreten,
können Sie es unter Umständen selbst beheben. Bevor Sie sich an den Kundendienst wenden,
probieren Sie die für das jeweilige Problem empfohlenen Maßnahmen aus.

Tabelle 3. Störungssuche – Bild

Was Sie sehen... Empfohlene Maßnahme Referenz

Der Bildschirm ist leer,
und die Betriebsanzeige
leuchtet nicht.

Meldung "Signalkabel
prüfen"

Meldung "Unzuläss.
Frequenz"

Das Bild ist zu hell oder
zu dunkel

Waagerechte Streifen
flimmern, zittern oder
flackern auf dem Bild

n

Vergewissern Sie sich, daß das
Spannungskabel richtig
angeschlossen und der LCD­Monitor eingeschaltet ist.

Stellen Sie sicher, dass das

n

Signalkabel fest an den PC oder
die Videoquellen
angeschlossen ist.
Vergewissern Sie sich, dass der

n

PC oder die Videoquellen
eingeschaltet sind.

n

Prufen Sie die maximale
Auflosung und die Frequenz des
Videoadapters.

n

Vergleichen Sie diese Werte
mit den Daten in der Tabelle
"Anzeigemodi".

n

Stellen Sie die Helligkeit und
den Kontrast ein.

n

Stellen Sie die Funktion Fein
(Phase) ein.

Wie Sie Ihren LCD Monitor
anschließen, Seite 5.

Wie Sie Ihren LCD Monitor
anschließen, Seite 5.

Anzeigemodi, Seite 26.

Helligkeit, Seite 12.
Kontrast, Seite 12.

Bildjustierung, Fein (Phase),
Seite 12 ~13.

Senkrechte Streifen
flimmern, zittern oder
flackern auf dem Bild

n

Stellen Sie die Funktion Grob
(Frequenz) und dann die
Funktion Fein (Phase) ein.

Deutsch 20

Bildjustierung, Grob (Frequ­enz), Seite 12~13.
Bildjustierung, Fein (Phase),
Seite 12~13.

Anhang

Tabelle 3. Störungssuche – Bild (Fortsetzung)

Was Sie sehen... Empfohlene Maßnahme Referenz

Der Bildschirm ist leer
und die Betriebsanzeige
leuchtet bernsteinfarben
oder blinkt alle 0,5 oder
1 Sekunde

Das Bild ist nicht stabil
und scheint zu vibrieren

n

DasEnergiemanagementsystem

PowerSaver, Seite 19.
des Monitors ist aktiv.
Bewegen Sie die Maus des

n

Computers oder betätigen Sie
eine Taste der Tastatur.

Vergewissern Sie sich, daß die

n

Anzeigemodi, Seite 26.
Anzeigeauflösung und die
Frequenz vom PC oder von der
Videokarte ein Modus ist, über
den der Monitor verfügt. Prüfen
Sie folgendes am Computer:
Systemsteuerung, Anzeige,
Einstellungen

n

Wenn die Einstellung nicht
richtig ist, ändern Sie die

Installieren des

Videotreibers, Seite 6.
Anzeigeeinstellungen mit dem
entsprechenden
Dienstprogramm des
Computers.

HINWEIS: Der Monitor unterstützt Multiscan-Anzeigefunktionen

innerhalb des folgenden Frequenzbereichs:

Horizontalfrequenz:

n

n

Vertikalfrequenz

n

Maximum refresh rate:

150MB :

170MB :

30 kHz – 69 kHz
30 kHz – 81kHz

56 Hz – 85 Hz

150MB:

170MB:

1024 x 768 bei 85 Hz

1280 x 1024 bei 76Hz

Das Bild ist nicht auf
dem Bildschirm zentriert

Sie benötigen die
Monitor-Treibersoftware

n

Stellen Sie die waagerechte
und senkrechte Bildlage ein.

Laden Sie den T reiber von der fol-

n

genden Internet-Seite:
http://samsungelectronics.com/
support/downloads/monitor/
index.html

Deutsch 21

Waagerecht Bildlage,

Seite 13.

Senkrecht Bildlage, Seite 13.

Anhang

Tabelle 4. Störungssuche – Ton-Einstellungen

Problem Empfohlene Maßnahme Referenz

Kein Ton

Die Lautstärke
ist zu gering

Der Klang ist zu
hoch oder zu tief

Vergewissern Sie sich, dass das

n

Audiokabel fest sowohl mit dem

Wie Sie Ihren LCD Monitor
anschließen, Seite 5.

Audio-in Anschluss an Ihrem Monitor
als auch mit dem Audio-out Ausgang
Ihrer Sounskarte verbunden ist.

Überprüfen Sie den Lautstarkepegel Audio Einstellungen,

n

Seite 15.

n

Überprüfen Sie den Lautstarkepegel Audio Einstellungen,

Seite 15.

n

Wenn die Lautstärke auch bei maxi­maler Einstellung des Reglers noch
zu gering ist, überprüfen Sie den

Siehe die Dokumentation
des Computers, der Sound­karte oder der Software.

Lautstärkeregler an der Soundkarte
des Computers oder das
Softwareprogramm.

n

Stellen Sie die Hohen und Bässe auf
einen geeigneten Pegel ein.

Audio Einstellungen,
Seite 15.

Deutsch 22

Anhang

Technische Daten

Tabelle 5. Technische Daten und Standortaspekte

Bildschirm Größe

Anzeigegröße
Ausführung
Bildpunktabstand
Sehwinkel

* Frequenz Horizontal

Vertikal
Anzeigefarben

Anzeigeauflösung

Eingangssignal

optimaler Modus

maximaler Modus

Sync.

Videosignal

150MB 170MB

15,0” Diagonal
304,1 (H) x 228,1 (V) mm
a-si TFT active matrix
0,297 (H) x 0,297 (V) mm
70/70/60/60 (L/R/U/D)

(Abhängig vom Hersteller
kann der Blickwinkel
abweichen).

30 – 69 kHz
56 – 85 Hz

16,777,216 Farben

1024 x 768 bei 60 Hz
1024 x 768 bei 85 Hz

H/V Composite, TTL, P. oder N.

17,0” Diagonal
338 (H) x 270 (V) mm
a-si TFT active matrix
0,264 (H) x 0,264 (V) mm

80/80/80/80 (L/R/U/D)

(Abhängig vom Hersteller
kann der Blickwinkel
abweichen).

30 – 81 kHz
56 – 85 Hz (~XGA)

60 – 76 Hz (SXGA)

16,777,216 Farben

1280 x 1024 bei 60 Hz
1280 x 1024 bei 76 Hz

H/V Separate, TTL, P. oder N.

Sync-on-green 0,3 Vp-p, N.

0,7 Vp-p @ 75 ohm

Video Farben system

Video format

Spannungsvers
orgung

* In Bezug auf Voreingestellte Taktmodi, Seite 26.

Eingangs
Ausgang

Spannung 100-240 V
( 60Hz/50Hz)
DC 12V/3A

Deutsch 23

PAL/NTSC/SECAM

CVBS,S-VHS

Spannung 100-240 V
( 60Hz/50Hz)
DC 12V/4,5A

Anhang

Tabelle 5. Technische Daten und Standortaspekte

150MB 170MB

Stromverbrauch

Abmessungen/
Gewicht

Standortaspekte

Audio-Eigen­schaften

Maximale Strom­ersparnis

Gerät (WxHxD):
Monitorgehäuse

Mit Ständer

Gefaltet

Karton

Betriebstemperat
ur
Betriebsluftfeuch
tigkeit
Lagertemperatur
Lagerluftfeuchtig
keit

Audio-Eingang 1
Audio-Eingang 2

line Ausgang
(Audio Ausgang)
Kopfhörer Aus­gang
Frequenzgang

33 W
< 3 W

15,0 x 15,0 x 2,2 inch / 9,7 lbs
(382 x 380 x 57 mm / 4,4 kg )

15,0 x 15,0 x 6,0 inch / 9,7 lbs
(382 x 380 x 153 mm / 4,4 kg)

15,0 x 17,7 x 2,4 inch / 9,7 lbs
(382 x 450 x 61 mm / 4.4 kg)

19,1 x 20,5 x 8,0 inch / 15,4 lbs
(486 x 522 x 203 mm / 7,0 kg)

50 ˚F bis 104 ˚F (10 ˚C bis 40 ˚C)

13 ˚F bis 113 ˚F (-25 ˚C bis 45 ˚C)

RCA Buchse Rot (r) Weiß (L) 0,5 Vrms (-9 dB)

3,5ø Stereo-Buchse, 0,5Vrms (-9dB)
3,5ø Stereo-Buchse, 0,7Vrms (-7dB)

Max 10mW Output (3,5ø Stereo Buchse 32W)

RF: 80Hz - 15kHz (bei- 3dB)

A/V: 80Hz - 20kHz (bei - 3dB)

52 W
< 3 W

17,6 x 17,2 x 2,48 inch / 14,3 lbs
(448 x 438 x 63 mm / 6,5 kg)

17,6 x 17,2 x 8,15 inch / 14,3 lbs
(448 x 438 x 207 mm / 6,5 kg)

17,6 x 20,5 x 2,75 inch / 14,3 lbs
(448 x 522 x 70 mm/ 6,5 kg)

22,5 x 24,8 x 7,95 inch / 20,9 lbs
(572 x 632 x 202 mm / 9,5 kg

10% bis 80%

5% bis 95%

Deutsch 24

Anhang

Pinbelegung

Tabelle 6. 15pol. D-Sub Steckverbinder

Stift Separate H/V Composite H/V Sync On Green

1 Rot Rot Rot

2 Grün Grün Grün + H/V Sync

3 Blau Blau Blau

4 Erde Erde Erde

5 Erde (DDC Rückführung) Erde (DDC Rückführung) Erde (DDC Rückführung)

6 Erde-Rot Erde-Rot Erde-Rot

7 Erde-Grün Erde-Grün Erde-Grün

8 Erde-Blau Erde-Blau Erde-Blau

9 Keine Verbindung Keine Verbindung Nicht verwendet

10 Erde-Sync/Selbsttest Erde-Sync/Selbsttest Erde-Sync/Selbsttest

11 Erde Erde Erde

12 DDC _SDA DDC _SDA DDC _SDA

13 Horizontale Sync H/V Sync Nicht verwendet

14 Vertikale Sync Nicht verwendet Nicht verwendet

15 DDC _SCL DDC _SCL DDC _SCL

Deutsch 25

Anhang

Anzeigemodi

Wenn das Signal des Systems der Standardsignalart gleicht, wird der Bildschirm
automatisch angepasst. Gleicht das Systemsignal nicht dem Standardsignal-Modus, müssen
Sie den Modus entsprechend des Videokarten Benutzerhandbuches anpassen, da der
Bildschirm möglicherweise nichts anzeigt bzw. nur die Stromanzeigelampe LED leuchtet.
Für die nachstehend aufgeführten Anzeigemodi wurde das Anzeigebild während der
Herstellung optimiert.

Tabelle 7. Voreingestellte Taktmodi

Modus Auflösung

720 x 400 31,469 70,087 28,322 –/+

VGA

SVGA

XGA

SXGA

(nur 170MB)

640 x 480 31,469 59,940 25,175 –/–
640 x 480 37,500 75,000 31,500 –/–
640 x 480 43,269 85,008 36,000 –/–
800 x 600 46,875 75,000 49,500 +/+

800 x 600 53,674 85,061 56,250 +/+
1024 x 768 48,363 60,004 65,000 –/–
1024 x 768 60,023 75,029 78,750 +/+
1024 x 768 68,677 84,997 94,500 +/+

1280 x 1024 63,981 60,020 108,000 +,–/+,–
1280 x 1024 79,976 75,025 135,000 +/+

Horizontal-

frequenz (kHz)

Vertikal-

frequenz (Hz

Pixeltak­frequenz

(MHz)

Sync-Polarität

(H/V)

Deutsch 26

Anhang

Installieren des VESA kompatiblen Montagezubehörs

Für das Zusammenlegen des Ständers sehen Sie auf Seite 29 nach.

Hintere Rote

Cover

Montageplatt

Die Montagevorrichtung mit Löchern in der Montagevorrichtung an der hinteren Abdeckung
ausrichten und mit den vier Schrauben befestigen, die mit dem Arm, der Wandbe festigung
oder dem anderen Fuß mitgeliefert wurden.

Befestigung

Deutsch 27

Anhang

Ausziehbarer Ständer

15

ANM.: *Ziehen Sie bitte den ausziehbaren Teil des Standers nach hinten, wenn Sie

den Monitor nach hinten neigen, um mehr Stabilität zu erreichen. Der maxi­male Neigungswinkel beträgt 15 Grad nach hinten. Versuchen Sie nicht, den
Monitor weiter als angegeben zu neigen.

Gewaltanwendung stärker als angegeben geneigt, können die mecha­nischen Teile des Ständers dauerhaft beschädigt werden.

Wird der Monitor unter

Wartung Ihres LCD monitor

Achtung:

Monitorgehäuse nicht auseinander (außer um zu den Kabelverbindungen wie auf Seite 5
beschrieben zu gelangen). Als Bediener können Sie das Gerät nicht technisch warten. Für den
Bediener ist die Instandhaltung auf die Reinigung wie nachfolgend beschrieben beschränkt:
Ziehen Sie vor dem Reinigen den Stromstecker des Gerätes heraus.

Um das Risiko eines elektrischen Schlags zu vermeiden, nehmen Sie das

Um den Flachbildschirm zu reinigen, wischen Sie ihn leicht mit einem leicht

n

feuchten, weichen sauberen Tuch mit etwas Wasser oder mildem Reinigungsmittel
ab. Benutzen Sie wenn möglich ein spezielles Reinigungstuch für Bildschirme oder
eine Antistatikflussigkeit.

n

Um das Monitorgehäuse zu reinigen, benutzen Sie ein leicht feuchtes Tuch mit
einem milden Reinigungsmittel.
Verwenden Sie niemals entzündbares Reinigungsmaterial, wenn Sie Ihren LCD

n

Monitor oder andere elektrische Geräte reinigen wollen.

Deutsch 28

Anhang

Befestigen einer Wand-oder Stützvorrichtung

Der Monitor wird dem VESA Befestigungsstandard gerecht, um mit verschiedenen VESA Be­festigungsvorrichtungen benutzt zu werden. Zur Installation jeglicher VESA Befestigungsvor­richtungen befolgen Sie bitte die aufgefuhrten Hinweise.

1

4 5 6

Legen Sie den Monitor mit dem Bildschirm nach unten auf ein Kissen oder eine

1

Weiche Oberfläche, um den Bildschirm zu schützen.
Ziehen Sie die Abdeckung der Stecker ab.

2

Lösen Sie alle Kabelverbindungen.

3

Drucken Sie den FOLD Knopf am Ständer und schieben Sie den Monitor nach hinten,

4

bis dieser in einer aufrechten Position ist.
Verbinden Sie die unter Punkt 3 abgezogenen Kabel wieder.

5

2

3

Bringen Sie die Abdeckung, die Sie unter Punkt 2 entfernt hatten. wieder an.

6

Nun können Sie die Wand/Arm Befestigungsteile je nach Anwendung anbringen.

7

Deutsch 29
