Пневматический регулирующий клапан
Тип 3256-1 и Тип 3256-7

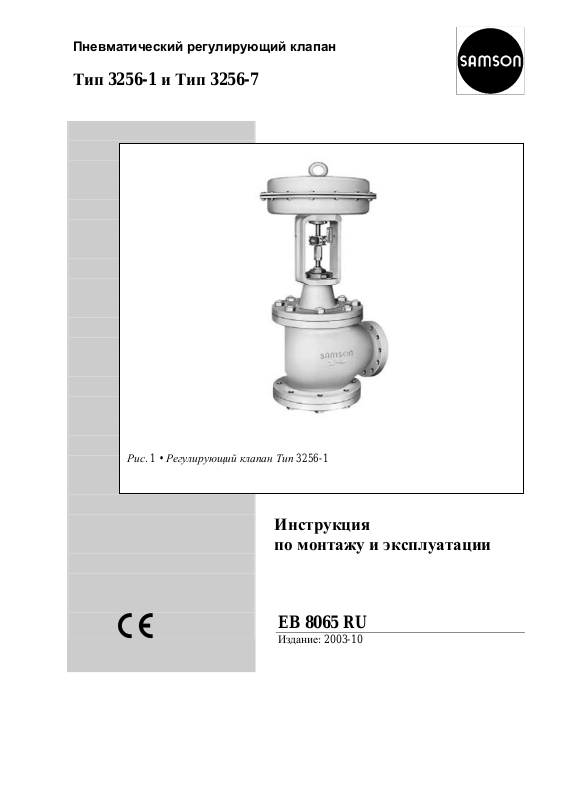

Рис. 1 • Регулирующий клапан Тип 3256-1
Инструкция
по монтажу и эксплуатации
EB 8065 RU
Издание: 2003-10
4
6
6
Возможность предварительного напряжения пружин в конструкции типа
7
8
8
8
9
9
9
Содержание
Содержание
1. Конструкция и принцип действия…………………….................................
2. Сборка конструкции клапан-привод…………………………………………
2.1 Монтаж и установка………………………………………………………………..
2.2
Страница
«Шток привода выдвинут»………………………………………………………..
2.3 Комбинация клапана и привода c различным рабочим ходом…………….
3. Монтаж……………………………………………………………………………….
3.1 Монтажное положение…………………………………………………………….
3.2 Управляющий сигнал…………..………………………………………………….
3.3 Грязеуловитель и байпас………………………………………………………….
3.4 Контрольный штуцер………………………………………………………………
4. Обслуживание……………………………………………………………. 9
5. Техническое обслуживание - Замена деталей……………………………
5.1 Замена деталей в стандартных клапанах ……………..……………………... 10

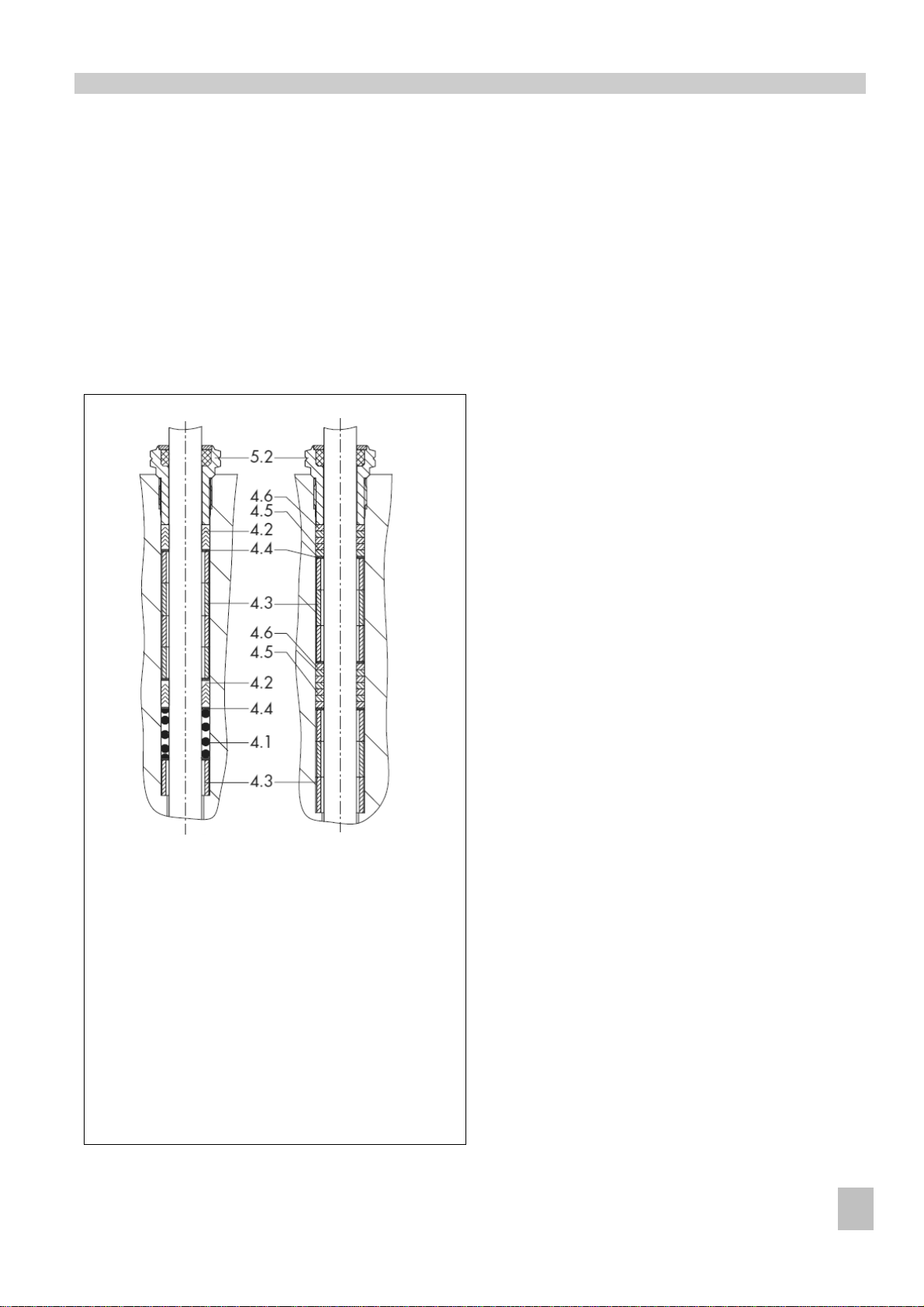

5.1.1 Уплотнение сальника……………………………………………………………… 10

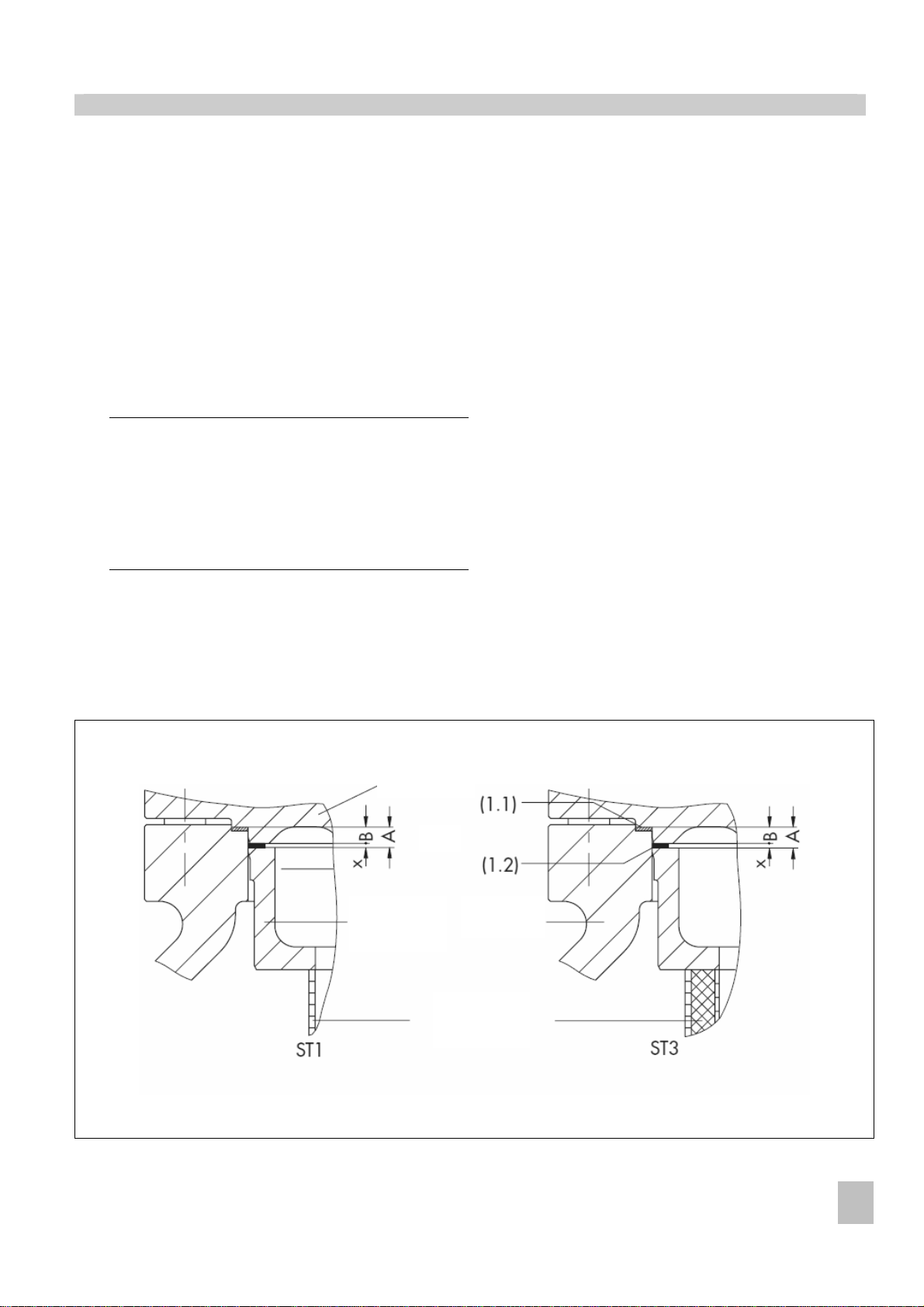

5.1.2 Седло и/или плунжер...................................................................................... 11
5.2 Замена деталей в конструкции с сильфоном……………..………………….. 12
5.2.1 Уплотнение сальника……………………………………………………………… 12

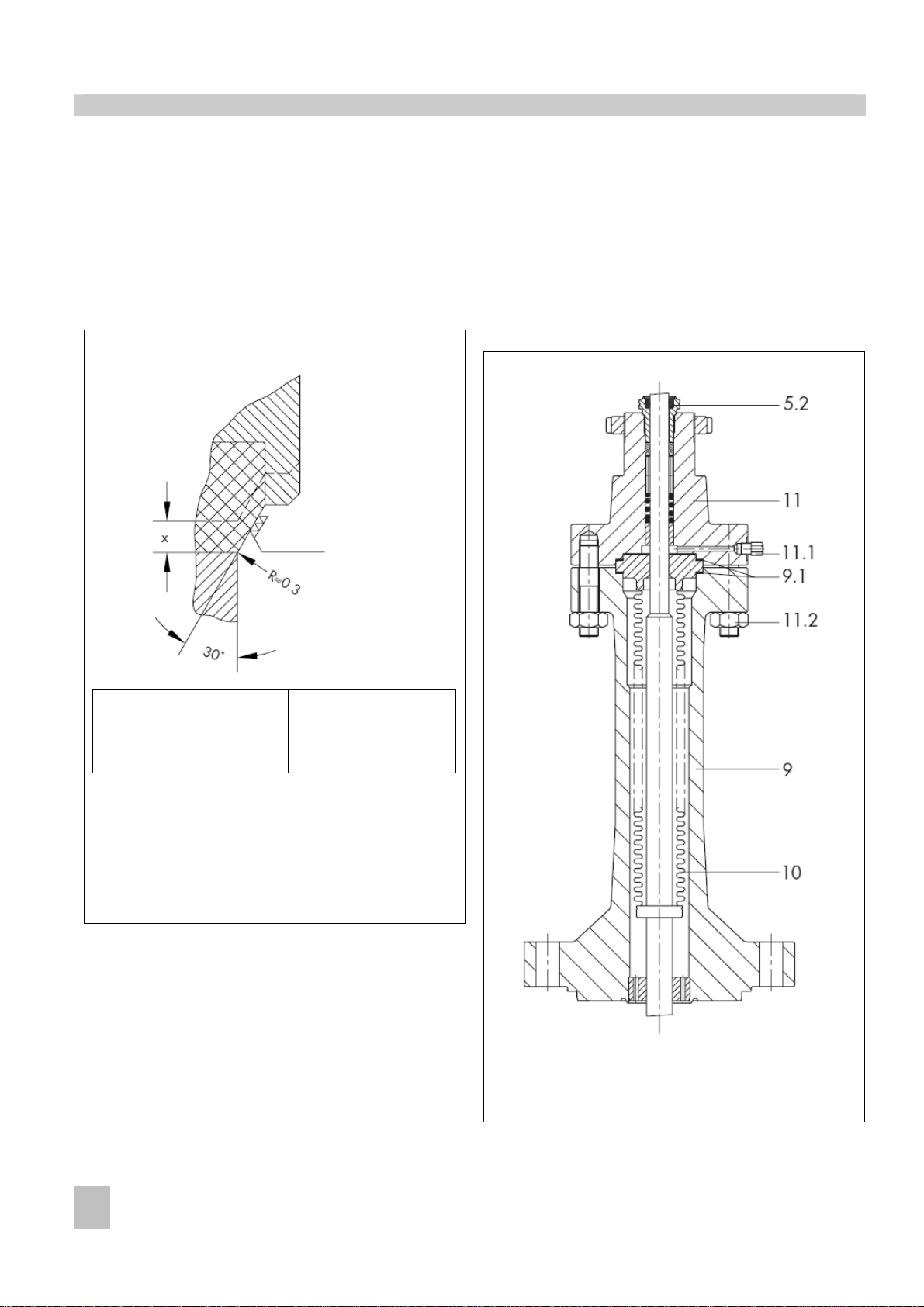

5.2.2 Металлический сильфон…………………………………………………………. 13
7
5.3 Замена деталей в исполнении с изолирующими частями…………………. 13
5.4 Демонтаж делителя потока………………………………………………………. 13

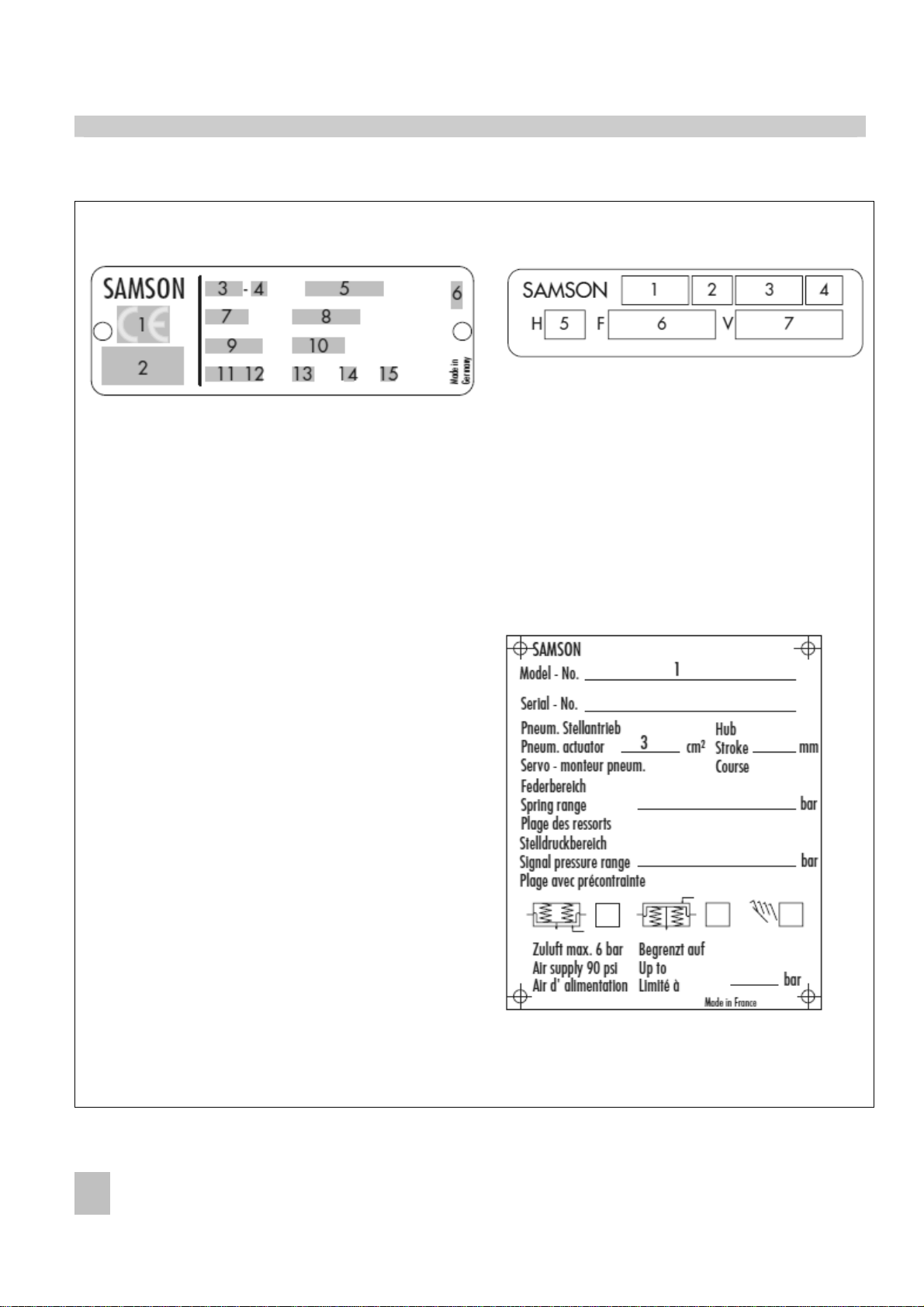

6. Описание типового шильдика………………………………………………… 14
7. Запрос производителю………………………………………………………… 15
________________________________________________________________________
Примечание!
У неэлектрических регулирующих клапанов в исполнении с корпусом без
изолирующего покрытия отсутствует свой потенциальный очаг возгорания
согласно оценке риска в редких случаях неисправности, соответствие EN 134631: 2001 статья 5.2, поэтому они не подпадают под требования Европейской
Директивы 97/23/ЕС по оборудованию, работающему под давлением.
________________________________________________________________________
2 ЕВ 8065 RU
Инструкция по безопасности
Основные инструкции безопасности
Монтаж и пуск в эксплуатацию клапана могут осуществлять
только специалисты, имеющие право на проведение
монтажных, пусконаладочных работ и эксплуатацию такого
оборудования.
Под специалистами настоящей инструкцией
подразумеваются лица, которые на основе своего
специального образования и опыта, а также знаний
действующих норм и стандартов, регламентирующих их
работу, могут предусмотреть возможные угрозы
безопасности персонала.
Регулирующий клапан отвечает требованиям Европейской
Директивы 97/23/ЕС по оборудованию, работающему под
давлением. Клапаны с маркировкой СЕ имеют сертификат
соответствия, который включает в себя информацию по
подтверждению порядка аттестации.
Для нормального функционирования убедитесь, что
регулирующий клапан используется только в зонах, где
рабочее давление и температура не превышает рабочие
значения, основанные на данных клапана, указанных в заказе.
Производитель не несет никакой ответственности за
повреждение, вызванное внешними силами или любыми
другими воздействиями!
Любые риски, которые могут возникнуть в регулирующем
клапане под воздействием рабочей среды, рабочего давления
или управляющего сигнала, должны быть предотвращены.
Должна быть обеспечена правильная транспортировка и
хранение.
Внимание!
При монтаже и техническом обслуживании клапана
убедитесь в том, что нужный участок трубопровода не
находится под давлением и, в зависимости от используемой
рабочей среды, также сдренирован. В случае необходимости
дождитесь, чтобы клапан остыл или нагрелся до
температуры окружающей среды перед пуском.
При работе с клапаном убедитесь, что пневматическое
питание и управляющий сигнал не контактируют для
предотвращения любых рисков, которые могут быть
обусловлены подвижными частями механизма.
Особое внимание стоит уделить клапану с приводом с
предварительно напряженными пружинами. Такие приводы
отмечены соответственно, также могут быть опознаны по
трем длинным болтам в основании привода. Перед тем, как
приступить к испытанию клапана, нужно снять давление с
преднапряженных пружин.
ЕВ 8065 RU
3
Среда проходит через клапан по
Конструкция и принцип действия
1 Конструкция и принцип действия
Пневматические регулирующие
клапаны Типа 3256-1 и Типа 3256-7
состоят из односедельного углового
клапана Типа 3256 и пневматического
привода Типа 3271 или Типа 3277.
стрелке. Положение плунжера (3)
определяется величиной управляющего
давления, действующего на мембрану
привода (8).
Шток плунжера (6) с плунжером
соединяется со штоком привода (8) с
помощью муфты (7). Шток уплотняется
поджатым пружинами V-кольцевым
PTFE сальником (4.2) или прилегающим
HT-уплотнением.
4 ЕВ 8065 RU
Положение безопасности:
В зависимости от расположения
пружин (8.3) привода, он имеет два
различных положения безопасности.
Шток привода пружинами
выдвигается «НЗ»:
При исчезновении управляющего
давления или эл/энергии пружины
опускают шток привода вниз и
закрывают клапан. Открытие клапана
производится повышением
управляющего давления,
преодолевающего усилие пружин.
Шток привода пружинами
втягивается «НО»:
При исчезновении управляющего
давления или эл/энергии пружины
поднимают шток привода вверх и
открывают клапан. Закрытие клапана
производится повышением
управляющего давления,
преодолевающего усилие пружин.
Привод Тип 3271
ВНИМАНИЕ!
В конструкции клапана с керамической
износостойкой гильзой изменяется
направление потока.
Среда поступает в клапан сверху на
плунжер, в сторону закрытия!
При несоблюдении этого условия может
произойти повреждение деталей.
Рис.2 Тип 3256-1 (Тип 3256-7) в сечении.
Конструкция и принцип действия
Привод Тип 3277
1. Корпус клапана
1.1 Уплотнительное кольцо
2. Седло
3. Плунжер
4.2 Сальниковое уплотнение
5. Верхняя часть клапана
5.1 Гайки
5.2 Резьбовая втулка
5.3 Рама
5.5 Индикатор величины хода
6. Шток плунжера
6.1 Соединительная муфта
6.2 Контргайка
7. Соединитель штока
8. Привод
8.1 Шток привода
8.2 Кольцевая гайка
8.3 Пружины
8.4 Мембрана
8.5 Подключение
управляющего сигнала
8.6 Сброс воздуха
ЕВ 8065 RU 5
