SAMSON 2405 Operating Instructions
2
自力式压力控制阀
自力式减压控制阀
2405 型
405 型自力式减压控制阀
安装与操作说明
EB 2520 ZH
2010 年6 月版
目录
目录 页
1
1 结构与工作原理················································ 4
1.1
安装
2
2.1 安装位置··········································
2.1
2.2 过滤器························································ 8
2.2
2.5 截止阀································
2.3
2.6 压力表························································ 8
2.4
2.5
导压管························································
3 操作·························································· 8
3
3.1 启动·························································· 8
3.1
3.2 设定点调整·················································
3.2
3.3 停运·························································· 10
3.3
4 维护和检查 ··················································
4
4.1 压力波动······················································
4.1
5 铭牌···························································
5
6 用户服务······················································· 12
6
7 技术数据·················
7

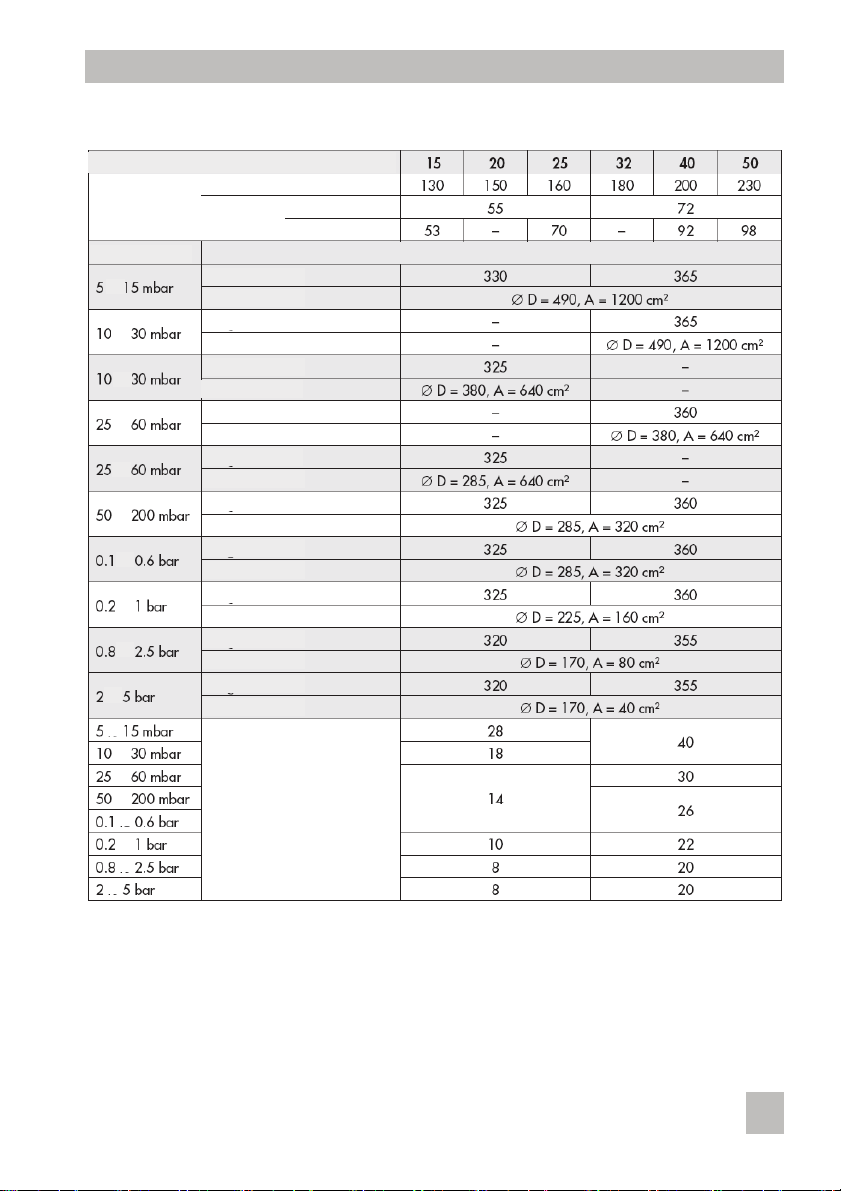

8 尺寸和重量·····················································
8
说明书中习惯用词的解释
过程介质和现场应用···········································
·························································· 4
············· 6
························ 8
·····································
4
4
4
4
6
6
6
6
6
6
8
··· 9
8
9
9
10
10
11
12
警告！ 注：
“警告”指出一个危险情形，若不避免， 提供说明、信息和技术信息处理
可能导致小到中等伤害
注意
“注意”指出一个所有物的损害可能
2 EB 2520 ZH
通用安全指导
安全指导
自力式控制阀的安装、启动和维护必须由经过专业培训和有资质的人员
进行，并了解公认的工业标识和惯例。确保雇员或第三方人员不受到任
何危险。
说明书中的安全说明和警告，尤其是安装、启动和维护时必须要遵守。
根据这些安装和操作说明，依照安装与操作说明，经培训的人员根据个
人的掌握和经验及适用标准的知识有能力判断所承担工作中可能的危
险。
自力式控制阀遵照欧盟 97/23/EC 压力设备指示，带 CE 标志表明控制
阀通过应用一致性符合评估。可以根据需要提供一致性符合声明。
为了合理使用，要确认自力式控制阀的应用压力和温度不超出用户提交
计算选型时的数值。
制造厂不承担外力或任何外界因素造成的损害。
自力式控制阀内的过程介质或工作压力要通过适当的措施预防伤害。
适当的运输和合理的存贮总是必要的。
注：非电的阀门类型，没有电点火源，阀体没有与一个绝缘层相连，依照在
操作失误中突发事件的危险评估，符合 EN 13463-1:2001 中 5.2 段内容，
所以, 它们不在 94/9/EC 欧洲指示范围 。
EB 2520 ZH 3
结构与工作原理
1 结构与工作原理
见第 5 页的图 1。
2 安装
见第 5 页的图 1。
工艺介质按阀体上箭头方向流过阀门。阀
座（2）和阀芯（3）之间的流通面积由阀
芯（3）的位置决定。
在空闲位置（导压管没连接或没有施加压
力），阀被设定点弹簧（7）的力打开。
阀后压力 p2 通过外部导压管引压到自力
式控制阀并对阀后压力加以调节。这个压
力由导压管传送到执行机构膜室（6）内，
作用在带有工作膜片（5）的膜片底板上并
产生定位作用力。这个力同设定点弹簧（7）
的力比较使阀芯（4）移动。弹簧力由设定
点调整器（8）进行预紧调整。
如果阀后压力 p2 的作用力超过设定点弹
簧的力，阀门将根据压力变化成比例的关
闭。
在压力平衡类型，阀前压力与阀后压力作
用在阀芯上的不平衡力由平衡膜片（10）
进行平衡，阀芯是全平衡的。
1.1 过程介质和现场应用
2405 型自力式减压控制阀仅适用于温度
范围在-20 至+60
4 EB 2520 ZH
o
C 的气体压力调节。
注意
自力式控制阀的阀前必须安装一个过滤器
（SAMSON 2 NI 型）（见 2.2 节）。
自力式控制阀必须是无应力的安装。若需
要，在连接管道附近加以支撑，但不能支
在阀门或执行机构上。
2.1 安装位置
标准的安装 – 优选的 –
- 在水平管道上安装阀
门。带设定点调整器
的执行机构必须朝
上。
- 流体流动方向按照阀体上的箭头所示方
向。
- 安装导压管到引压点要保持 10%的坡
度，以便冷凝液能流回容器（罐）或管道。
其它许可的安装
- 在垂直管道上安装阀
门。带设定点调整器
的执行机构必须位于
侧面。
注：这种安装位置可能会出现系统偏差。
- 介质必须是从上面流经阀门。
不带压力平衡的 2405 型（Kvs1.6 –4）· 流开
不带压力平衡的 2405 型 压力平衡的 2405 型
（Kvs 0.1 – 1）· 流关 （Kvs 6.3 – 32）
1 阀体 7 设定点弹簧
2 阀座 8 设定点调整（可调螺丝 SW 27）
3 阀芯 9 导压管连接（G¼ 用于阀后压力 p2）
4 阀杆 10 平衡膜片
5 带工作膜片 11 罩子
的膜片板
6 执行机构膜室
图 1 · 功能图
安装
EB 2520 ZH 5
