感謝您購買了聲寶牌液晶顯示器
● 請妥善保管使用說明書及保證書,萬一在使用中產生疑問或發生問題時,它也許能給您提供一些
幫助。
● 生產機號在品質數量管理上是很重要的,請確認顯示器上的生產機號與保證書上的生產機號是
否一致。
為了安全起見請特別注意下列之各事項
◎ 緊急處理方法:
若有異常發生時,請拔掉電源插頭,並與服務中心連絡。
● 若是發生有影無聲,發出怪聲或怪味等的故障情形下,仍繼續使用顯示器的話,是有危險性的。請
立即拔掉電源插頭,連絡服務中心修理。
● 勿自行拆下顯示器的後蓋,因為內部有高壓電,若觸及則有觸電的危險。內部的檢查及調整請委
託給服務人員處理。
當您使用顯示器時,為了您及府上的安全,請
● 勿將電源插頭插於多重插座上。
● 勿將後蓋的通風孔蓋住或置放障礙物,並請將顯示器置放於通風良好之處。
● 清潔時,請不要忘了拔下電源插頭。
● 使用電源電壓為外接 DC12V (4A 以上)之電源供應器 AC I/P 110V / 60Hz。
●顯示器在使用中遇到較強的外來幹擾(過多的靜電,或由於打雷使電源電壓異常
等等)而出現誤操作時,可能會發生不能接受操作指令的情況。在這種情況下,
請關閉電源開關,大約過了 15 秒鐘之後,重新再進行操作。
注意事項
為了保障您的權益,如果有任何疑問請撥 :
“顧客諮詢專線” TEL : (0800) 005438
-1-
目 錄
頁數
1
目錄………………………………………………………………………………………
2
警告標語及注意事項說明………………………………………………………………
3
安全使用說明……………………………………………………………………………
4
液晶顯示器規格(SPECIFICATIONS)…………………………………………………
5
液晶顯示器與視訊卡﹝選購﹞訊號線之連接………………..………………………
6
液晶顯示器前面板按鍵功能說明………………………………………………………
7
遙控器功能鍵面板…………………………..…………………………………………..
遙控器功能鍵使用說明………………………………………………………………..
8
顯示器安裝說明…………………………………………………………………………
9
調整設定及使用說明……………………………………………………………………
10
11
故障檢修………………………………………………………………………………..
12
壁掛安裝方法(安裝架另購)……………………………………………………………
13
電視頻道表……………………………………………………………………………..
2
3
4
5
7
8
9
10
14
15
20
21
23
-2-
警告標語及注意事項說明
警告:
1. 為避免火災或電擊危險,請勿將本機置於潮濕或水氣多的地方。
2. 機殼內部有危險電壓存在,請勿自行打開外殼,若須維修請找合格技師處理。
注意:
1. 請勿將本機器置於高溫、潮濕或多灰塵以及陽光直接照射的地方。
小心注意
電擊危險
請勿打開後蓋
2. 請將本機器置於通風良好的地方,機器本身之通風孔請勿阻塞。
3. 避免幹擾請勿自行修理或更換零件。
4. 長時間不使用此機器時,請將電源線拔掉。
5. 當畫面出現異常狀況,請立即拔下電源線並檢查確認輸入電壓是否正確,然後再重新插上
電源線。
6. 遙控器若長時間不使用,請將內部電池取下,以防止電池漏液,而損壞遙控器。使用時,請勿
長時間壓住按鍵,以免電池過度消耗。
7. 請勿長時間(30 分鐘以上)顯示固定的畫面,以免顯示器產生殘留影像。
8. 安裝時避免反射光源 , 螢幕面通常與光源成 90° 可以將反射光源減至最低。
9. 安裝位置以觀賞者平視時 , 目光不高於螢幕上緣為佳。
-3-
安全使用說明
使用本機器前請詳細閱讀本說明書.
1. 詳讀此說明書 , 並妥善保存此說明書..
2. 請依照機器本身所標示之說明操作此機器.
3. 顯示螢幕為塑膠玻璃材質,故螢幕表面若受撞擊,或被刮時會損傷顯示螢幕 .
4. 清潔機器時請將電源線拔掉,請用軟布沾水擦拭,勿用甲苯, 甲烷, 乙醇, 丙酮, 醋酸 或 氯化物
因為這些物質會損傷顯示螢幕 .
5. 請勿將本機器置於靠近水源處.
6. 請將機器放置平穩的平面上,以避免掉落而發生危險.
7. 機器外殼上的通風孔,是提供本機散熱用,請勿將本機器置放床、沙發、地毯上以避免阻礙通風孔
之散熱功能.
8. 請使用機器上標示之電源電壓,若不清楚為避免誤用而發生危險,請向經銷商查詢.
9. 本機器使用 DC 12V,電流至少為 4A 的電源供應器, 此與安全有關裝置,請務必使用附屬之電源
附件,請勿自行更換,若需要更換,請找技術人員更換以確保安全.
10.電源線上請勿放置任何物品,亦避免被人踐踏到.
11. 若有其他產品與本機器共用電源或電源線時,請確保電流在可使用範圍內並注意電源插座上之
總電流不要超過 15A.
12. 機器故障時請找合格之技術人員維修而勿自行打開外殼修理.
13. 發生下列情形時請拔掉電源線,並通知合格之技術人員.
A. 電源線或電源插頭損壞.
B. 有液體傾倒入機器內.
C. 機器置於水中或雨中.
D. 機器各功能無法依說明書操作.
E. 機器曾掉落或外殼受損.
F. 機器的功能有明顯改變時.
-4-
液晶顯示器規格 (SPECIFICATIONS)
No
1
液晶顯示器 型號
顯示板
2 TV, Video
3
視訊卡(選購)
輸出, 輸入 端子
RGB
影音輸出,輸入端子
4
5
6
7
8
9
電源
消耗功率
外型尺寸
(W X H X D)mm
重量
環境溫度
附件
大小尺寸
顯示尺寸
類型
304.12mm(H) X 228.09mm
畫素
Pixel pitch
0.297mm(H) X 0.297mm(V)
亮度 Brightness
對比 Contrast Ratio
Response Time
視角
Color system
Sound system
Video format
頻道
天線輸入
色差影像輸入
色差聲音輸入
S-VHS 影像輸入
S-VHS 聲音輸入
AV 影像輸入
AV 聲音輸入
影像輸入
RGB
RGB 聲音輸入
RGB 影像輸出
聲音輸出
輸入
輸出
使用時
待機
不含腳座
含腳座
淨重(含腳座
腳座
毛重(含腳座
操作溫度
操作濕度
儲存溫度
儲存濕度
說明書
RGB
視訊卡(選購
電源供應器
電源線
遙控器
電池
訊號線
434mm X443 mmX179 mm
)
)
)
LM-15XG1 LM-17SX1
15” Diagonal
TFT type, Anti-glare, Hard coating
1024(H) X 768 (V)
337.92mm(H) X 270.33mm
17” Diagonal
TFT type, Anti-glare, Hard coating
1280(H)
0.264mm(H) X 0.264mm(V)
500cd/m2 ( typical )
400:1( typical )
16ms (typical)
水平:±70°垂直:±60°
380cd/m2 ( typical )
450:1( typical )
16ms (typical)
水平:±70°垂直:±70°
NTSC
M/N
CVBS,S-VIDEO
VHF low CH 2~CH B ( 55.25~127.25MHZ)
VHF high CH C~CH W+11 (133.25~361.25MHZ)
UHF CH W+12~CH 69 (367.25~801.25MHZ)
CATV (A-5~A-1, A~I, J~W, W+1~W+84)
F Type X 1
RCA Jack X 3
RCA Jack X 2
S 端子 X 1
RCA Jack X 2
RCA Jack X 1
RCA Jack X 2
D-sub 15 pin Female X 1
3.5mm Stereo phone Jack X 1
D-sub 15 pin Female X 1
3.5mm Stereo phone Jack X 1
AC I/P 100~240Vrms (50~60 Hz)
DC O/P 12V/4A min Adapter
≦50W
≦5W
434mm X409 mmX 74 mm
434mm X409 mmX 74 mm
≦60W
434mm X443 mmX179 mm
6.50Kg
0.92Kg
9.10Kg
7.50Kg
0.92Kg
9.90Kg
10℃~40℃
20% ~70%
-10℃~60℃
20%~70%
中文說明書(TINSC1933-1- - - -) X1
1.8M Cable X1
視訊卡組件 X1
12V/4A Min Adapter X1
AC POWER CORD X1
RC-247
AAA(4)X2
X 1024 (V)
≦5W
-5-
液晶顯示器規格 (SPECIFICATIONS)
顯示器功能部份:
10
RGB 輸入訊號 型式
極性
訊號強度
頻率
VESA Modes
Horizontal Vertical
11
Mode Resolution Nominal
VGA
SVGA
XGA
SXGA
HDTV Modes compatible
480p
720p
1080i
720× 400＠ 70Hz
640× 480＠ 60Hz
640× 480＠ 72Hz
640× 480＠ 75Hz
800× 600＠ 56Hz
800× 600＠ 60Hz
800× 600＠ 72Hz
800× 600＠ 75Hz
1024× 768＠ 60Hz
1024× 768＠ 70Hz
1024× 768＠ 75Hz
1152× 864＠ 75Hz
1280× 960＠ 60Hz
1280× 1024＠ 60Hz
1280× 1024＠ 75Hz
640× 480＠ 67Hz
832× 624＠ 75Hz
720× 480＠ 60Hz
1280× 720＠ 60Hz
1920× 1080＠ 60Hz
Positive or Negative
RGB:0.7Vp-p@75
H-sync:30~65KHz
Frequency
+/-0.5 KHz
31.469 70.087 28.322
31.469 59.940 25.175
37.861 72.809 31.500
37.500 75.000 31.500
35.156 56.250 36.000
37.879 60.317 40.000
48.077 72.188 50.000
46.875 75.000 49.500
48.363 60.004 65.000
56.467 70.069 75.000
60.023 75.029 78.750
67.500 75.000 108.000
60.000 60.000 108.000
63.981 60.020 108.000
79.976 75.025 135.000
35.000 66.667 30.240 Macintosh
49.725 74.551 57.283
31.500 60.000
45.000 60.000 74.250
33.750 60.000 74.250
TTL
V-sync:50~75Hz
Frequency
Ω
Nominal
+/-1 Hz
Positive or Negative
RGB:0.7Vp-p@75
H-sync:30~80KHz
TTL
Ω
V-sync:50~75Hz
Nominal pixel
Clock (M Hz)
Remark：Compatible
*注意:
VGA
15”機種最高 Resolution(解析度),僅能提供 XGA model(1024× 768＠ 75Hz)
640× 350＠ 70Hz
31.500 70.000 25.175
-6-
液晶顯示器與視訊卡﹝選購﹞訊號線之連接
液晶顯示器視訊卡(選購)安裝步驟:
拆下
1.
2.
3.
(1)遮蓋,並以十字起子鬆開螺絲拆下(2)
視訊卡遮蓋.
再將(3)視訊卡標示片貼上.
接著將(4)視訊卡插入視訊卡插槽, 確認已
妥善插入插槽後即可以(5)螺絲固定.
附註：液晶顯示器只能接收電腦 RGB 訊號，若選購視訊卡與液晶顯示器結合，有 TV Tuner 才能收看電視
節目。
-7-
液晶顯示器前面板及控制鍵功能說明
前面板
1.
2.
3.
輸入選擇
頻道 目錄選擇－
頻道 目錄選擇＋
電源：
頻道：
音量：
目錄
耳機插座
電源
可以開、關多媒體顯示器。當電源打開時，綠色指示燈會亮，再按一次此鍵則電源
關掉，此時綠色指示燈熄滅，黃色的(STAND BY)待機指示燈亮。
可選擇多媒體顯示器之接收頻道。按選台 以增加頻道，按選台 以減少頻道。 在
目錄功能時以 鍵做選擇待調整之項目之用。被選到之功能則螢幕上功能標
示會變綠色。
可改變多媒體顯示器音量（VOLUME）之大小聲。
1. 按住音量 以增加音量，按住音量 以減少音量。
音量 (調整＋)
音量 (調整－)
遙控接收
4.
目錄：
5. 輸入選擇：
2. 當目錄出現在螢幕上時，前面板之音量 鍵，當作調整之功能使用。
按目錄鍵時，螢幕上出現此機器之各功能項目與設定值。
按此鍵以選擇顯示之模式，連續按此鍵時，螢幕上會依序出現。
TV AV S-VIDEO YCBCR RGB
-8-
遙控器功能 鍵面板
電源 (第 10頁)
一般有線電視 (第10 頁)
隱藏字幕 (第 11 頁)
常用頻道 (第 11 頁)
節目分級 (第12 頁)
調整 - 鍵 (第 11 頁)
立體聲 (第 10頁)
環繞音效 (第 10頁)
0~9,100 鍵 (第 10頁)
定時關機 (第 11 頁)
靜音 (第 10 頁)
頻道增減 (第 10頁)
選台設定 (第 10 頁)
標準影音 (第 11頁)
常用頻道設定 (第 11頁)
藍背景 (第 11頁)
目錄選擇 + 鍵 (第 11 頁)
調整 + 鍵 (第 11頁)
目錄 (第 11頁)
輸入選擇 (第 11頁)
目錄選擇 - 鍵 (第 11頁)
字幕顯示 (第 10頁)
音量擴展 (第 10頁)
頻道 (第 10頁)
兩台互換 (第 10頁)
電視 (第 11頁)
影音 (第 11頁)
色差 (第 11 頁)
電腦 (第 11頁)
音量+/-鍵 (第 10頁)
電源-開 (第 11頁)
電源-關 (第 11頁)
高解像度影像 (第 11頁)
-9-
遙控器功能鍵使用說明
_
可以開、關多媒體顯示器。當電源打開時，綠色指示燈會亮，再按一次此鍵則電源關掉，
1.電源（POWER）：
2.立體雙語（MTS）：
此時綠色指示燈熄滅，黃色的(STAND BY)待機指示燈亮。
1. 可以選擇多媒體顯示器之立體聲或副語之模式（僅 TV模式下有此功能）
2. 選擇模式： 立體聲 一般 副語
(STEREO) (MONO) (SAP)
3.靜音（MUTE）：
4.數字鍵：
1
4 6
7
2
5
8
0
5.頻道（CH）：
6.
音量（VOL）：
可以暫時消去多媒體顯示器的聲音。
按下此鍵後，聲音會立即消失，欲執行靜音狀態時螢幕右上角出現“靜音”字樣，再按
一次此鍵則恢復原來之音量。
按數字鍵來選擇想要的頻道。
3
A. 一般電視模式：
1. 按下 2 個數字鍵去選擇 CH2到 CH69（例如按“0”及“7”鍵去選擇 CH7）。
2. 按下一個數字鍵例如“7”或“8”則可選擇到 CH7 或 CH8。
B. 有線電視模式：
9
100
頻道
+
音量
1. 按下 2 個數字鍵去選擇 CH1到 CH99（例如按“0”及“7”鍵去選擇 CH7）。
2. 如欲要選擇 CH100 到 CH125，首先要按“100”再按所需要之十進位元數（例
如 CH100則先按“100”及“0”，“0”，而 CH125則先按“100”再按“2”
及“5”即可。
可選擇多媒體顯示器之接收頻道。
按選台▲以增加頻道，按選台▼以減少頻道。
可改變多媒體顯示器音量（VOLUME）之大小聲。
按住音量+以增加音量，按住音量-以減少音量。
註：當操作視窗出現在螢幕上時，前面板之音量鍵，當作調整 之功能使用。
7.兩台互換（QV）：
8.音量擴展
（LOUDNESS）：
9.環繞音效
（SURROUND）：
10.選台設定
（FULL SEARCH）：
11.頻道增減（CH ADD
SKIP）：
12.字幕顯示
（DISPLAY）：
13.一般有線電視
（AIRCABLE）：
按此鍵快速回復到先前所收視的頻道。
按下此鍵以選擇音量擴展 ON或 OFF，按此鍵時螢幕會依序出現“
“
音量擴展 關
按下此鍵可使輸入單音訊號變成模擬立體音效輸出，亦可使輸入立體訊號變成模擬環繞
音效輸出。
可以用來設定無線或有線電視之所有頻道。
按“選台設定”按鍵時，畫面會自動將所有記憶之頻道以 0.5 秒的間隔，從頭到尾顯示
一次，最後停留在開始“
★(有線電視的 IRC/HRC為國外專用，國內請使用 STD)
可用以增加某一電視頻道與刪除不要之電視頻道。
可以顯示目前設定狀態。
可以切換所收看的電視節目為一般電視或有線電視模式。
註：一般電視可接收之頻道由“2”至“69”，而有線電視可接收頻道由“1”至“125”
”字樣，以顯示所選擇的狀況。
選台設定”的頻道。
音量擴展 開
”，
-10-
遙控器功能鍵使用說明
14.藍背景
（BLUE BACK）：
15.標準影音
（RECALL）：
16.輸入選擇
（INPUT）：
17.定時關機
18.常用頻道設定
（FAV SET）：
19.常用頻道
（FAV SET）：
20.電視 (TV)
21.影音
22.色差
（SLEEP）：
按此鍵可以直接選擇 電視
：
( AV1 )：
按此鍵可以直接選擇 影音
( YCBCR )：
用以控制在無信號之狀態是否為藍背景。
按下此鍵使螢幕上之顯示恢復到工廠設定值。
按此鍵以選擇顯示之模式，連續按此鍵時，螢幕上會依序出現。
當您欲設定關機時間時，連續按下此鍵可任意設定由 10→20→30→45→60 分鐘的自動
關機之時間。按目錄鍵，畫面選單會消失，即完成定時關機設定。
按此鍵可以直接選擇 色差
其功能為可記憶經常觀賞之電台， (在遙控器上操作)先選到待記憶之頻道按下此鍵，再
按下左右調整鍵以選定為 1、2、3、4 四組之一，再按一次常用頻道設定鍵即完成記憶。
其功能為呼叫出已經記憶之電台，共有 1、2、3、4四組循環出現。
TV
AV S -VIDEO YCBC
（TV） 輸入
( AV1) 輸入
( YCBCR) 輸入
。
。
。
R
RGB
23.電腦
24.高解析度影像
25.開電源 (POWER ON): 按此鍵可以直接打開 電源 (POWER ON) 。
26.關電源 (POWER OFF): 按此鍵可以直接關閉 電源 (POWER OFF) 。
( RGB )：
(S-VIDEO)：
27.目錄（MENU）：
目錄
調整（ADJ.）：
28.
調整
29.隱藏字幕：
註：國內電視台無此項功能,平時請選擇於 CCD OFF 位置
按此鍵可以直接選擇 電腦
按此鍵可以直接選擇高解像度影像
按目錄鍵時，螢幕上出現此機器之各功能項目與設定值。
按目錄 可以選擇待調整之項目。
按調整 或調整 以改變各功能之設定值，當螢幕顯示表出現在螢幕上時，用目錄
鍵選擇欲改變之功能，等到設定值的功能標示變為黃色時，再利用此調整 或調整 至
你所欲設定之值，按調整 為增加設定值，按調整 為減少設定值。螢幕顯示之功能表
詳見下一頁。
按此鍵選擇隱藏字幕功能開或關，按此鍵螢幕會依序出現如下•(國內電視台無此項功能
播放)
CCD OFF CC1 CC2 CC3 CC4
TEXT4 TEXT3 TEXT2 TEXT1
CCD OFF：開關隱藏字幕功能
CC1、CC2、CC3、CC4：螢幕顯示節目之對白或聲音
TEXT1、TEXT2、TEXT3、TEXT4：全螢幕或半螢幕顯示資訊或網路目前狀況
(RGB)
解像度影像。
(S-VIDEO)
輸入
。
-11-
遙控器功能鍵使用說明
節目分級(目前國內電視台尚無此項功能播送)
30.
此功能避免小孩觀賞到色情或暴力之不適合節目.
1. 按此鍵進入 Parental Guide 的設定.
2. 按數目鍵 8,4,8,4,100 之內定密碼.
3. 用目錄鍵選擇 Parental Guide 為 ON 或 OFF.
4. 按調整鍵 進入 Parent Guide 的分級目錄.(Fig2)
Figure1.
5. 用選擇鍵 選擇等級,被選到的會變成紫色,再用
MENU 鍵設定為”U”打開或”B”鎖住.
6. 按調整 鍵再進入 MPAA 分級設定.(Fig3)
7. 用選擇鍵 鍵選擇等級,被選到的會變成紫色,再
用 MENU 鍵設定為”U”打開或”B”鎖住.
8. 按調整 鍵設定 5 位數之新密碼或保留原密碼,
新密碼設定完成後,螢幕上出現” Parental Guide
ACCOMPLISHED”5 秒鐘.(Fig4)
註:1. 若忘記密碼時,請輸入內定密碼 8,4,8,4,100.
2. 被鎖定的頻道螢幕上會出現
“ Blocked, Parental Guide, TV-XXX”或
“ Blocked, MAPAA Rating, XXX”.(Fig5)
Figure2.
Figure3
Figure4
Figure5
-12-
遙控器功能鍵使用說明

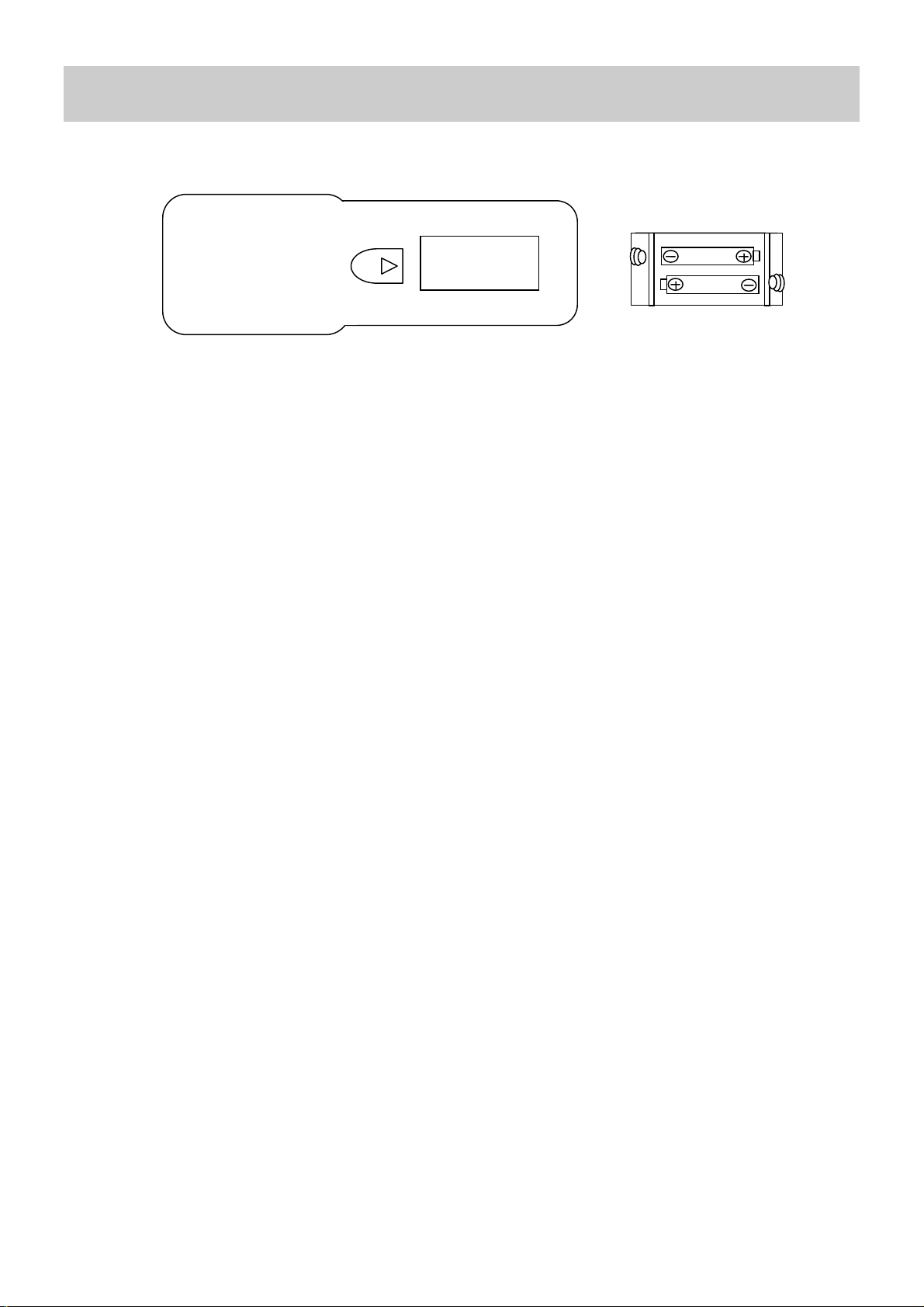

• 打開遙控器的後蓋,裝入兩個 R03/AAA/UM-4 電池.
• 確認電池的極性是正確的.
• 再放回遙控器的後蓋.
注意：
• 遙控器若長時間不使用,請將內部電池取下,以防止電池漏液,而損壞遙控器.
• 確認遙控器與顯示器之間沒有任何阻擋物品.
• 使用遙控器時,請勿長時間壓住按鍵,以免電池過度消耗.
附註：液晶顯示器需搭配視訊卡﹝選購﹞與液晶顯示器結合，遙控器才能操控電腦以外的影音功能。
-13-
液晶顯示器安裝說明
外
內
側
顯示器安裝說明
主電源鍵
:
(5)
(4)
(3)
(2)
(1)
POWE
1
0
R
ON
這個按鍵可以控制
1.
電源輸入
2.
3. RGB
在
4. RGB
可連接
5. RGB
RGB
:12VDC
聲音輸入:(左側方有直徑
模式下,此端子可連接由電腦聲霸卡或倍頻掃描
輸入:(於後側下方
RGB
輸出
: (
利用此端子輸出之
之類比信號,適用於
於後側下方
電源是否輸入本機器,長時間不使用本機時請將此按鍵置於
AC
輸入電源線插座
。
3.5mm
的立體耳機座
)
放影機輸出的聲音信號
DVD
)
IBM PC
及其他相容之電腦
。
)
信號當信號源,輸入其他台之顯示器
RGB
。
OFF
。
的位置
。
安裝步驟:
1. 在安裝時請依照本說明書之說明,並確認您的影像設備及顯示器之電源是否已關掉。
2. 連接電腦訊號線影像及聲音信號輸出到您的電視 RGB IN 上。
3. 先將電源線與電源供應器接妥,再將電源供應器輸出插上電視機上之 DC12V 電源輸入端,整理
好配線後最後將 AC 電源線插到市電的插座上。
4. 打開電腦設備.。
5. 按下顯示器背後的電源鍵再按下前面板的電源鍵,此時電源指示燈會變為綠色,畫面在 5 秒內會
出現。
註: 若前面板按鍵無法操作呈當機狀態,請關閉後面電源約 15 秒後再重新開機。
-14-
調整設定及使用說明
TV/AV/S-VIDEO/YCBCR
1. 按前面板的目錄鍵.
螢幕上顯示”目錄”.
2.
用選擇 鍵選擇欲調整項目.
3.
4.
用調整 進到欲調整項目.
畫面調整
1. 確認螢幕顯示”目錄”.
2. 用選擇鍵 選擇”畫面” 調整項目.
3. 用調整 進入”畫面” 調整項目.
4. 用選擇鍵 上下移動選擇欲調整項目.
5. 用調整 設定位準.
亮度
對比
亮度控制標示,選擇此圖案以調整影像的亮度.
按調整 ,以增加亮度,按調整 ,以減少亮度.
對比控制標示,選擇此圖案以調整影像的對比.
對比是影像之暗與亮間的亮度差異.
80
R
GB
彩色
畫質
色溫
天然色
預設模式
目錄
按調整 ,以增加各個顏色,按調整 ,以減少各個顏色.
可選擇此項,並調整畫面的銳利度.
色溫標示,選擇此圖案以選擇螢幕的白平衡模式按調整 / 鍵,可
以選白平衡模式如:(1) Low=5500K; (2) Mid=6500D; (3)
High=9300K.
用於選擇色彩的鮮豔度,天然色增加時,使畫面偏綠,減少時偏紅.
選擇影像模式,可以選擇標準模式、卡拉OK、音樂模式或電影模式
選擇回到”目錄”.
-15-
調整設定及使用說明
聲音調整
1. 確認在螢幕上顯示”目錄”.
2. 用選擇鍵 選擇聲音調整項目.
3. 用調整鍵 進入聲音調整項目.
50
50
50
4. 用選擇鍵 上下移動選擇欲調整項目.
5. 用調整鍵 設定位準.
低音
高音
平衡
目錄
調整聲音之低音位準,欲有較強之低音時則增加低音位準.
調整聲音之高音位準,欲有較強之高頻響應時,則增加高音位準.
調整左聲道與右聲道位準,平衡值 50 時左聲道與右聲道一樣位
準,增加平衡值時增加右聲道的位準,減少平衡值時增加左聲道
的位準.
選擇回到”目錄”.
螢幕顯示語言設定
:::
確認在螢幕顯示
1.
用選擇鍵
2.
用調整鍵
3.
目錄
”
鍵選擇
鍵設定
”.
語言設定
”
目錄
”
項目
.
”
語言為中文、英文或法文
”
-16-
.
調整設定及使用說明
RGB 模式調整
1. 確認在螢幕上顯示”目錄”
2. 用選擇鍵 選擇調整項目
3. 用調整鍵 進入調整項目.
4. 用選擇鍵 上下移動選擇欲調整項目.
用調整鍵 設定位準.
5.
影像調整
:
:
:
1. 確認在螢幕上顯示”目錄”
2. 用選擇鍵 選擇調整項目
3. 用調整鍵 進入調整項目.
4. 用選擇鍵 上下移動選擇欲調整項目.
5. 用調整鍵 設定位準.
亮度控制標示,選擇此圖案以調整影像的亮度.
按調整 ,以增加亮度,按調整 ,以減少亮度.
對比控制標示,選擇此圖案以調整
對比是影像之暗與亮間的亮度差異
調整 R 的增益以加強影像紅色的部份.
調整 G 的增益以加強影像綠色的部份.
R
G
亮度
對比
紅色
綠色
R
G
B
:
影像的
.
對比
50
80
100
100
100
100
50
:
:
.
B
藍色
色溫
畫質
自動對比調整
目錄
調整 B 的增益以加強影像藍色的部份.
色溫標示,選擇此圖案以選擇螢幕的白平衡模式按調整
可以選擇白平衡模式如
High=9300K.
:(1) Low=5500K; (2) Mid=6500D; (3)
/ 鍵,
畫質控制標示,選擇此圖案以調整畫質.
按調整 畫質變銳利(SHARP),按調整 畫質變柔和.
如果 VGA 上的輸出位準不是標準(0.707V)時,
鍵可以
Auto Contrast ，使所有的輸入位階自動設定在最
按調整
適合的位準.
選擇回到”目錄”.
-17-
/
調整設定及使用說明
50
50
50
:::
影像調整
1. 確認在螢幕上顯示”目錄”
2. 用選擇鍵 選擇調整項目
3. 用調整鍵 進入調整項目.
4. 用選擇鍵 上下移動選擇欲調整項目.
5. 用調整鍵 設定位準.
水平大小
水平位置
垂直位置
相位
目錄
水平寬度標示,選擇此圖案以調整顯示影像之水平大小.
按調整 以增加水平寬度, 按調整 以減少水平寬度.
水平位置標示,選擇此圖案以調整顯示影像之水平位置.
按調整 時影像右移, 按調整 時影像左移.
垂直位置標示,選擇此圖案以調整顯示影像之垂直位置.
按調整 時影像往上移, 按調整 使影像往下移.
相位調整.選擇此圖案可修正畫面上的雜訊幹擾.
按調整 鍵,直至雜訊消失為止.
選擇回到”目錄”.
聲音調整
50
52
10
100
:
:
:
1. 確認在螢幕上顯示”目錄”.
2. 用選擇鍵 選擇聲音調整項目.
3. 用調整鍵 進入聲音調整項目.
4. 用選擇鍵 上下移動選擇欲調整項目.
5. 用調整鍵 設定位準.
低音
高音
平衡
目錄
調整聲音之低音位準,欲有較強之低音時則增加低音位準.
調整聲音之高音位準,欲有較強之高頻響應時,則增加高音位準.
調整左聲道與右聲道位準
加平衡值時增加右聲道的位準
選擇回到”目錄”.
平衡值
,
減少平衡值時增加左聲道的位準
,
時左聲道與右聲道一樣位準
50
增
,
.
-18-
調整設定及使用說明
螢幕顯示語言設定
確認在螢幕顯示”目錄
1.
”.
用選擇鍵
2.
用調整鍵
3.
鍵選擇”語言設定”項目
鍵設定”目錄”語言為中文、英文或法文
.
.
自動調整
此機型可藉由選擇自動調整之功能,若檢知是 VESA
標準信號,此功能會自動調整影像大小相位,使影像能
與螢幕配合.
1. 確認螢幕顯示”目錄”.
2. 用選擇 鍵選擇自動調整項目.
3. 用調整 使自動調整功能動作.
4. 螢幕顯示”OK”表示自動調整完成.
相關資訊
此機型可以顯示接收信號之頻率位準.
1. 確認螢幕顯示”目錄”.
2. 用選擇 鍵選擇相關資訊項目.
3. 用調整 使相關資訊功能動作.
:
:
:
:
:
:
:
:60.0KHz
:75.0Hz
:31.5MHz
: 1024*768
7C 2.1D
:1
水平頻率
垂直頻率
畫面頻率
解析度
軟體版本
顯示接收信號的水平頻率,參考所附之頻率表.
顯示接收信號的垂直頻率,參考所附之頻率表.
顯示輸入類比信號的 Pixel Clock.
顯示接收信號的解析度,參考所附之頻率表.
顯示此顯示器的軟體版別.
-19-
故障檢修
當機器發生故障時,在送修前請先檢視下列各項。
故障現象 故障原因 故障檢修
沒有影像 1.電源線路接好?
2.主電源鍵是否打開?
3.信號線是否接好?
4.機器是否在省電狀態?
顏色不正常 1.顏色是否調太淡?
2.色相是否調偏掉?:
3.信號線是否接好?
畫面流動 1.信號線是否接好?
2. 輸入 VGA信號是否超出頻率範圍?
畫面太暗 亮度及對比控制是否調太小?
畫面太大或太小 1.水平控制是否適當?
2.垂直控制是否適當?
有聲音但沒有影像 1.輸入源方向是否改變?
2.輸入源是否適當地接好?
3.輸入 VGA 信號是否超出頻率範圍?
註:
影像輸入只有下列四種方式,三種
為 AV/S-VIDEO/YC
種則為 RGB 模式
有影像但沒有聲音 1.輸入源是否有問題?
2.音量是否調至最小?
3.聲音信號線是否連接好?
註:
音源輸入只有下列四種方式,三種
為 AV/S-VIDEO/YC
種則為 RGB 模式.
遙控失去作用 1.遙控器是否電力不足?
2.磁波、靜電或雷擊干擾?
BCR
BCR
1.將電源線接好。
2.按下主電源鍵。
3.將信號線接好。
4 按電腦上任何鍵。
1.將顏色調至正常位置。
2.將色相調至正常位置。
3.將信號線接好。
1.將信號線接好。
2. 調整 VGA 信號頻率至適用頻
率。
將亮度及對比調整至正常位置。
1.調整水平控制大小。
2.調整垂直控制大小。
1.確認輸入源的方向。
2.正確地將信號線接好。
3.調整 VGA 信號頻率至適用頻
率。
模式,另一
1.確認輸入源。
2.調至適當的音量。
3.正確地將聲音信號線接好。
模式,另一
1.更換新電池。
2.拔下電源插頭約 15 秒後再插.
上電源插頭,重新開機即可。
-20-
壁掛安裝方法(安裝架另購)
安裝步驟:
1、 由圖一所示、先將符號 1~4 腳座零件拆下不用
圖一
-21-
壁掛安裝方法(安裝架另購)
2、 LCD 本壁掛架組合方式(由圖二所示)
a、 由 LCD 後殼之 4 個螺絲孔鎖付 4 支螺絲。
b、 螺絲為 4Ø 機械牙 10m/m 長 4 支。
c、螺絲鎖附扭力 16Kg/m。
圖二
注意：
1、 顯示器壁掛架另購(可於一般大型電腦商場選購足以支撐顯示器重量，螺絲相距 75mm，並
符合 VESA 標準壁掛架)。
2、 LCD 本壁掛架鎖付後請測試螺絲鎖附妥當否。
3、 LCD 與壁掛架裝妥後、壁掛架上不可再吊其他物品以利壁掛架支撐。
-22-
電視頻道表
一般電視與有線電視在螢幕上的頻道與實際接收頻率對照表
一般電視
頻道
-
2
3
4
5
6
7
8
9
10
11
12
13
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
有線電視
頻道
1 72 - 78
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
實際接收頻率
54 - 60
60 - 66
66 - 72
76 - 82
82 - 88
174 - 180
180 - 186
186 - 192
192 - 198
198 - 204
204 - 210
210 - 216
120 - 126
126 - 132
132 - 138
138 - 144
144 - 150
150 - 156
156 - 162
162 - 168
168 - 174
216 - 222
222 - 228
228 - 234
234 - 240
240 - 246
246 - 252
252 - 258
258 - 264
264 - 270
270 - 276
276 - 282
282 - 288
288 - 294
294 - 300
300 - 306
(MHz)
一般電視
頻道
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
14
15
16
17
18
19
20
21
22
23
24
25
26
有線電視
頻道
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
實際接收頻率
(MHz)
306 - 312
312 - 318
318 - 324
324 - 330
330 - 336
336 - 342
342 - 348
348 - 354
354 - 360
360 - 366
366 - 372
372 - 378
378 - 384
384 - 390
390 - 396
396 - 402
402 - 408
408 - 414
414 - 420
420 - 426
426 - 432
432 - 438
438 - 444
444 - 450
450 - 456
456 - 462
462 - 468
470 - 476
476 - 482
482 - 488
488 - 494
494 - 500
500 - 506
506 - 512
512 - 518
518 - 524
524 - 530
530 - 536
536 - 542
542 - 548
註：右邊有線電視65 - 77 頻道實際接收頻率比表列減少 2MHz，例如有線電視 65 頻道實際
接收頻率為 468 - 474MHz，以此類推。
-23-
電視頻道表
一般電視
頻道
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
-
-
-
-
-
44 100 650 - 656
有線電視
頻道
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95
96
97
98
99
實際接收頻率
(MHz)
548 - 554
554 - 560
560 - 566
566 - 572
572 - 578
578 - 584
584 - 590
590 - 596
596 - 602
602 - 608
608 - 614
614 - 620
620 - 626
626 - 632
632 - 638
638 - 644
644 - 650
90 - 96
96 - 102
102 - 108
108 - 114
114 - 120
一般電視
頻道
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
有線電視
頻道
101
102
103
104
105
106
107
108
109
110
111
112
113
114
115
116
117
118
119
120
121
122
123
124
125
實際接收頻率
(MHz)
656 - 662
662 - 668
668 - 674
674 - 680
680 - 686
686 - 692
692 - 698
698 - 704
704 - 710
710 - 716
716 - 722
722 - 728
728 - 734
734 - 740
740 - 746
746 - 752
752 - 758
758 - 764
764 - 770
770 - 776
776 - 782
782 - 788
788 - 794
794 - 800
800 - 806
註：右邊有線電視 78-125 頻道實際接收頻率比表列減少 2MHz，例如有線電視 78 頻道實際接
收頻率為 546-552MHz，以此類推。
有線電視頻道： 1 - 125CH (125CH)
總共 68CH + 125CH -12CH (2- 13CH 兩者重覆部份) ＝181CH
一般電視頻道： 2 - 69CH (68CH)
全頻道 181CH 之計算方法
-24-
Loading...
