SAMPO CR-703D installation Guide
IS-2048
保全影像對講系統

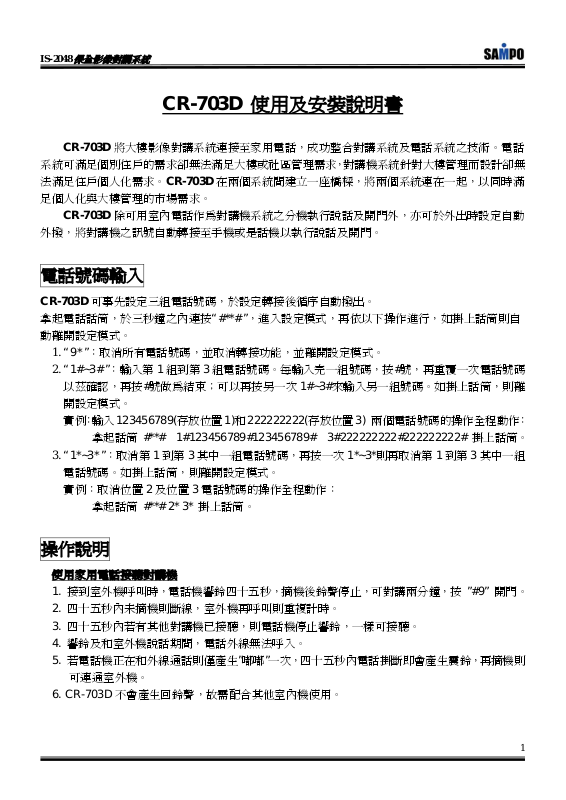

CR-703D 使用及安裝說明書
CR-703D 將大樓影像對講系統連接至家用電話，成功整合對講系統及電話系統之技術。電話
系統可滿足個別住戶的需求卻無法滿足大樓或社區管理需求，對講機系統針對大樓管理而設計卻無
法滿足住戶個人化需求。CR-703D 在兩個系統間建立一座橋樑，將兩個系統連在一起，以同時滿
足個人化與大樓管理的市場需求。
CR-703D 除可用室內電話作為對講機系統之分機執行說話及開門外，亦可於外出時設定自動
外撥，將對講機之訊號自動轉接至手機或是話機以執行說話及開門。
電話號碼輸入
CR-703D 可事先設定三組電話號碼，於設定轉接後循序自動撥出。
拿起電話話筒，於三秒鐘之內連按“ #**# ”，進入設定模式，再依以下操作進行，如掛上話筒則自
動離開設定模式。
1. “ 9* ”：取消所有電話號碼，並取消轉接功能，並離開設定模式。
2. “ 1#~3# ”：輸入第 1組到第 3 組電話號碼。每輸入完一組號碼，按#號，再重覆一次電話號碼
以茲確認，再按#號做為結束；可以再按另一次 1#~3#來輸入另一組號碼。如掛上話筒，則離
開設定模式。
實 例：輸 入 123456789(存放位置1)和222222222(存放位置3) 兩個電話號碼的操作全程動作：
拿起話筒 #**# 1#123456789#123456789# 3#222222222#222222222# 掛上話筒。
3. “ 1*~3* ”：取消第 1到第 3 其中一組電話號碼，再按一次 1*~3*則再取消第 1 到第 3 其中一組
電話號碼。如掛上話筒，則離開設定模式。
實例：取消位置 2 及位置 3 電話號碼的操作全程動作：
拿起話筒 #**# 2* 3* 掛上話筒。
操作說明
使用家用電話接聽對講機
1. 接到室外機呼叫時，電話機響鈴四十五秒，摘機後鈴聲停止，可對講兩分鐘，按 ”#9” 開門。
2. 四十五秒內未摘機則斷線，室外機再呼叫則重複計時。
3. 四十五秒內若有其他對講機已接聽，則電話機停止響鈴，一樣可接聽。
4. 響鈴及和室外機說話期間，電話外線無法呼入。
5. 若電話機正在和外線通話則僅產生”嘟嘟”一次，四十五秒內電話掛斷即會產生震鈴，再摘機則
可連通室外機。
6. CR-703D 不會產生回鈴聲，故需配合其他室內機使用。
1
IS-2048
保全影像對講系統
啟動及取消自動外撥轉接
1. 拿起電話話筒，於三秒鐘之內連按“ #**# ”，進入設定模式。
2. “ 8# ”：啟動自動外撥轉接功能，並離開設定模式。如無事先儲存的電話號碼，則話筒中會響
起 5 次聲響，表示無法啟動，並離開設定模式。
3. “ 8* ”：取消自動外撥轉接功能，並離開設定模式。
4. 按下免持對講室內機的“ # 8 ”，啟動自動外撥轉接功能,再按一次取消自動外撥轉接功能。
5. 免持對講室內機會以 LED 表示自動外撥轉接功能的狀態。
使用電話接聽對講機
1. 當系統需要撥出電話時，會依序撥出位置 1 到位置 3 的電話。如某一位置無預存的電話號碼，
則直接跳到下一位置的電話。
2. 接通電話後，每五秒鐘會聽到一次提示音，按 “ #1 ”接通；按“ #0 ”不接。CR-703D 自動撥下
一通，CR-703D 未測到“ #1 ”或“ #0 ”，則 30 秒後撥下一組電話。CR-703D 接到一次“ #1 ”
即不再撥下一通。
3. 通話後，按“ #0 ”或掛機以停止通話。
安裝說明
對講電話介面器
CR-703D
CN4為測試用以靠近U3為原則
1
1
CN2
CN3
JP1
2
1
4
2
3
1
CN1
1 將CR-703D固定於牆上或控制箱內1
2
調整JP1之編碼，大樓型需和室內機相同
別墅型責任何編碼皆可以
0
2
1
4
4
2
1
44
根據線色接線
3
1
2
1
4
1
5
2
1
1
2
2
4
1
6
2
1
3
2
4
7
2
44
CN1
紅
紅
接電話
CN2
紅
紅
接外線
CN3
對講機
棕 (C)
紅 (┼)
橙 (R)
黃 (T)
綠 (─)
2
