窗型冷氣機
使用說明書
AW-1181AR AW-2181AR AW-1201AR AW-2201AR AW-1251AR AW-2251AR AW-2321AR AW-2361AR AW-2322AR1 AW-2322AR AW-2362AR1 AW-2362AR AW-2451AR AW-2561AR AW-2361AR1 AW-2451AR1 AW-2561AR1 AW-2631AR1
『隨同產品發行保證書,請於購買時注意索取,
並要求經銷商填妥購買日期及蓋店章,以確保 您的權益』
Page 2
安全規範事項
須追加冷氣機動力線用之無熔絲開關或保險絲,其額定規格依機種別有所不同請參照後頁欄
1
內所載之規定。
本機之電源線採Y型連接,若有損壞請通知本公司服務中心派員更換,請勿私自更換。
2
本機之使用請用獨立之電源線,勿與其他電器共同使用,且電源線需採用雙重絕緣,導線截面
3
積為3.5mm或2.0φ之單蕊銅質導線,接地用導線需2.5mm以上,6.0mm以下之導線接地。
本機之防濕防塵等級室內側為IP×0,室外側為IP×4,故本機不宜裝在室內側易於濺水的
4
地方,例如洗衣間、浴室...等。
本機於維修時必需切斷電源以防感電。
5
222
本機於裝機配線時,需先接合接地線,再接合通電用之連絡線,反之當機體欲拆除保養時
6
需先拆通電用之連絡線,最後再拆接地線。
本機最高操作溫度下,其操作壓力,吐出端為27kg/cm,吸入端為6kg/cm。
7
22
本機熱側及冷側最高與最低之操作環境溫度如下:
8
熱側最高43℃,熱側最低21℃,冷側最高32℃,冷側最低21℃。
本機為求按裝後確保良好之效果,其週圍障礙物最低允許距離如下圖所示:
9
障礙物
障 礙 物
障 礙 物
障 礙 物
障 礙 物
Page 3
安裝前注意事項
安裝高度要適宜,原則上以距地面100∼
150公分為最佳。
100∼150cm
接地線務必接好。
冷氣機必須使用專用插座及回路,並確認
是否合乎該冷氣機所使用之電源電壓,且 需使用運轉電流1.5倍容量之保險絲或無熔 絲開關。
110V? 220V?
冷氣機之進氣口、排氣口,皆不能有障礙
物。室內進氣口至少須有50公分之空隙, 室外排氣口至少須有40公分之空隙,以確 保冷氣效果。
50cm以上 40cm以上
機體應避免直接日曬或雨淋。
為確保安全及減少安裝不良所產生的噪音起見,無論於任何場所安裝冷氣時,請務必使用本機
附加之安裝架,並確實依安裝方法裝置。
安裝場所必須構造堅固,避免因運轉產
生共振或共鳴。
安裝支架
橡皮墊等 防震材料
Page 4
安裝方法
■組件名稱
安裝架1組
■安裝順序
先將安裝架釘於冷氣孔上,再將支持角鐵 及安裝支架,以螺栓組品固定於安裝架左
1
右兩側適當位置。
支持角鐵2支
安裝支架2支
固定角鐵2支
螺絲包
以3/8"之水泥鑽頭,鑽定位孔45mm深,再
4
打入安全擴張螺絲並旋緊。
取出固定角鐵,以螺栓組品固定於支持角
2
鐵之另一端。
將固定角鐵置於牆上適當位置並作記號。
3
■安裝時螺絲固定方法
安全螺絲 螺帽 墊圈 螺栓 安全螺絲用墊圈
將固定角鐵固定於牆上,並調整角度,以
5
利排水,再鎖緊各螺栓組品。
卸下面框,左右各一支固定角鐵, 住安 裝架,然後以螺絲鎖付於基板上;且將空
6
氣清淨集塵電板上之空氣清淨面罩卸下, 再裝上面框,如此將完成冷氣機安裝。
Page 5
安裝方法
注意
支持角鐵視安裝場所,亦可固定於安裝架
下方。
固定安裝架時,請調整角度,使後部有
3∼5度之傾斜,以利排水。室內側請如圖 所示離牆90mm,以利規格表查詢。
90
機體按裝完成後,請接上排水接頭及排水 管以利排水,請參照圖1。
如果純為增加性能考慮,則可參照圖2方式 將排水接頭向上則冷凝水將不排出以增加 散熱,但機體易滲水,可能帶來不便,此 點純作為使用之參考。
排水接頭
機體
圖1
排水管
機體
圖2
傾斜3∼5度
為確保冷房效果,安裝後冷氣孔與冷氣機 間空隙,請以泡棉或保麗龍等填塞。
面框裝好後,請在左、右兩側鎖入所附之 攻牙螺絲以符合安規之規定。
填塞物(如泡棉或保麗龍)
Page 6
各部名稱及功能
(AW-1181AR、AW-2181AR) (AW-1201ARAW-2201AR
AW-1251ARAW-2251AR)
吹出口
室內冷氣吹出部
縱導葉
冷氣吹出風向之左右調整
橫導葉
冷氣吹出風向之上下調整
過濾網
過濾吸入空氣中之灰塵及微粒
吸風口
室內空氣吸入部
電源線
紅外線接收器
微電腦控制器
遙控器
排氣口
室外側散熱用空氣吹出部
進氣口(兩側)
室外側散熱用空氣吸入部
接地螺絲
引接接地線
排水口
冷氣機內部凝結水、雨水之排出
Page 7
各部名稱及功能
AW-2321ARAW-2361AR AW-2322AR1AW-2322AR AW-2362AR1AW-2362AR
、 、
吹出口
室內冷氣吹出部
縱導葉
冷氣吹出風向之左右調整
橫導葉
冷氣吹出風向之上下調整
電源線
吸風口
室內空氣吸入部
紅外線接收器
AW-2451ARAW-2561AR AW-2361AR1AW-2451AR1 AW-2561AR1AW-2631AR1
、 、
進氣口
微電腦控制器
遙控器
排氣口
室外側散熱用空氣吹出部
進氣口(兩側)
室外側散熱用空氣吸入部
接地螺絲
引接接地線
排水口
冷氣機內部凝結水、雨水之排出
Page 8
使用方法

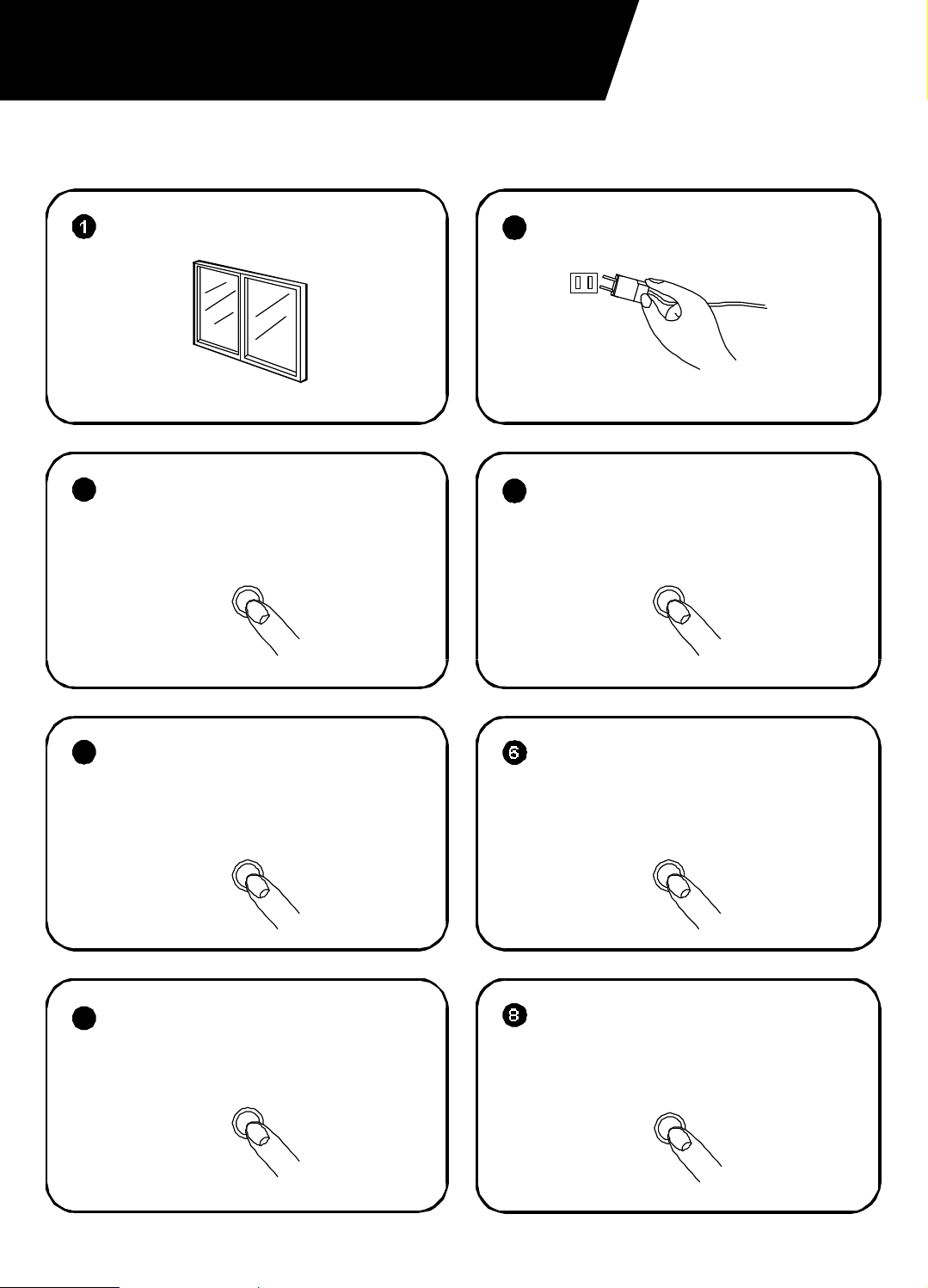

■冷氣機操作順序
先將所有的門窗關閉。 請將冷氣機電源線插頭插入插座。
將微電腦控制器上的運轉/停止鍵按
3
下,使冷氣開始運轉。
運轉/停止
<>
2

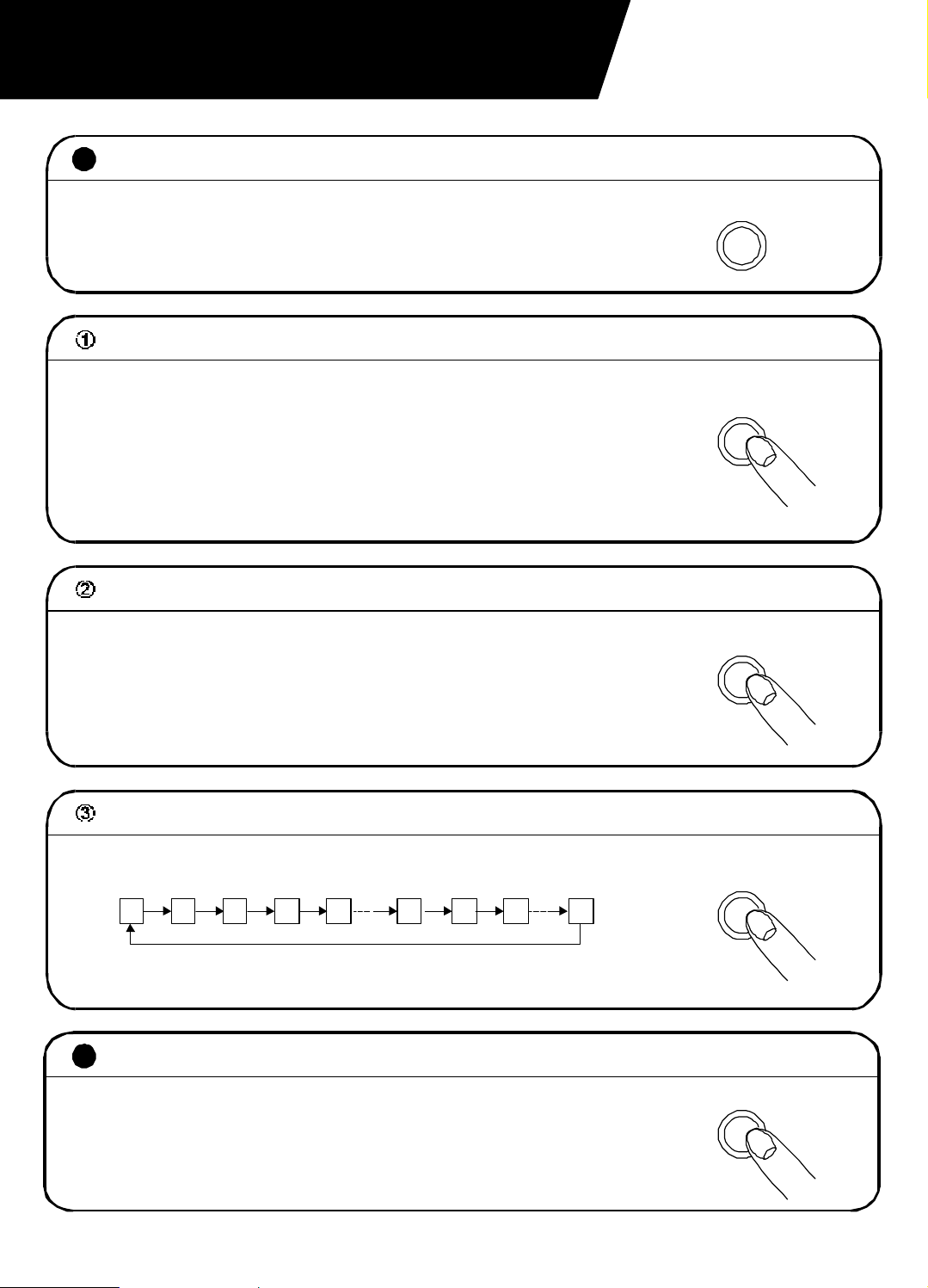

將控制器上的<溫度設定>鍵,按至您
4
所希望的室溫度數(經濟室溫為26℃∼ 28℃)。
溫度設定
5
再用控制器上的功能切換鍵,設定 您所希望的功能,如冷、除濕 等,冷氣機即會依您所選擇的功能與設 定的溫度運轉。
本冷氣機為了怕您忘記清洗過濾網,特
7
設計濾網清洗指示,可以提醒您清
<>
洗過濾網。
<>
氣、送風
功能切換
濾網清洗
您也可以再按其他的按鍵,如定時
<舒眠>.....
更舒適,控制更方便。
關機時,請按運轉/停止鍵。若本 機長期不使用,請拔掉電源插頭。有關 各項操作細節,請參閱以下說明。
等附加功能,使您感覺
定時/舒眠
<>
運轉/停止
<>
Page 9
使用方法
■微電腦控制器指示燈、按鍵名稱
時間/溫度
字幕燈
強冷燈 弱冷燈 送風燈
除濕燈
功能切換鍵
急冷鍵
韻律風鍵
空氣清淨鍵
MICON
強冷
弱冷 急冷
送風 除濕
功能切換
急冷
韻律風
空氣清淨
舒眠全自動
定時
濾網清洗 空氣清淨
定時/舒眠
溫度設定
濾網清洗
運轉/停止
遙控器接收孔
舒眠燈全自動燈 定時燈
急冷燈 濾網清洗燈 空氣清淨燈
定時/舒眠鍵
溫度設定鍵
濾網清洗鍵
運轉/停止鍵
設定溫度鍵
韻律風
舒眠
除濕
空氣清淨
急冷
功能
溫度 定時
運轉 停止
韻律風鍵 舒眠鍵 韻律風鍵
空氣清淨鍵
急冷鍵
功能切換鍵
定時鍵
運轉/停止鍵
有線控制器
無線遙控發射器
(請向機體方向發射)
Page 10
功能簡介
使用方法
■微電腦控制器指示燈、按鍵功能一覽表
名稱
運轉/停止鍵
設定溫度鍵
功能切換鍵
開關機使用。
開機後依全自動功能運轉。
設定溫度用。
每按鍵一次上升1℃,按鍵一次下降1℃,可升降之設定溫度範 圍為16℃∼30℃,也可持續按或鍵,使顯示之溫度連續上升或 下降。
設定至16℃或30℃時,顯示燈會閃三次,表示到底限或上限。
按第一次時所顯示者為上次之設定值。
變換運轉狀態用。
每按一次依下圖變換:
全自動 強冷
弱冷 送風
除濕
急冷鍵
濾網清洗鍵
定時/舒眠鍵
韻律風鍵
在全自動功能時按下此鍵,則〈急冷〉燈亮,冷氣機即以急冷運 轉,以達快速冷房之目的。
當室溫達到設定溫度時,則回復至全自動運轉。
若本按鍵持續按住3秒以上,直到〈全自動〉燈熄滅,僅〈急冷〉燈 亮時,則持續以急冷運轉,而不再回復至全自動狀態,但壓縮機仍 會依設定溫度而停止或運轉。
如欲取消急冷,再按本鍵一次即可。
當濾網清洗燈恆亮時,表示過濾網或集塵電板需清洗,清洗後插回
機體上,也請按本鍵以重新計時,俾便做下次之顯示。
設定定時開機、定時關機與舒眠功能用。
按下此鍵後,即由字幕燈顯示設定之時數。在1∼5小時內,每按一 次上升0.5小時﹔5∼12小時內,每按一次上升1小時,如下圖所 示。
0 1 1- 2 2- 4- 5 6 12
欲取消定時,請設定至0小時即可。
按下此鍵後,風向會自動左右擺動,再按一次則可停止此功能。
本鍵為設定空氣清淨用。
空氣清淨鍵
空氣清淨被設定後,空氣清淨燈即閃亮,馬上執行空氣清淨功能。 欲取消時再按本鍵一次即可,同時空氣清淨燈熄滅。
Page 11
功能簡介
使用方法
名稱
時間/溫度 字幕燈
定時燈
以數字顯示定時開機或關機之時數,範圍1∼12小時。設定時數隨 時間經過而依序遞減顯示。
以數字顯示設定溫度,範圍16℃∼30℃。設定至16℃或30℃時會 閃三次,以表示底限或上限。
時間或溫度設定後,會持續顯示設定值10秒,10秒後即跳回室溫顯 示。
以數字顯示室內溫度,範圍9℃∼38℃。室溫低於9℃時顯示 "LO",高於38℃時顯示"HI"。(室溫顯示以冷氣機吸風口溫度為 準,誤差±1.5℃)
燈亮時,表示定時已設定。
燈滅時,。表示無定時設定
全自動燈
舒眠燈 急冷燈 強冷燈 弱冷燈
送風燈 除濕燈
濾網清洗燈
燈亮時,表示冷氣機作全自動運轉,即冷氣機依室溫與設定溫度比 較後,自動判別作強冷、弱冷、送風、暫停等四段全自動控制。
本燈亮時會伴隨〈強冷〉、〈弱冷〉、〈送風〉燈中任一只燈亮, 來顯示全自動在何種功能狀態。
本燈之點亮與否由〈功能切換〉鍵來選擇。
燈亮時表示定時舒眠設定中,燈滅時表示無定時舒眠。設定
由〈急冷〉鍵來選擇,燈亮時表示冷氣機作急冷運轉。
由〈功能切換〉鍵來選擇,燈亮時表示冷氣機作強冷運轉。
由〈功能切換〉鍵來選擇,燈亮時表示冷氣機作弱冷運轉。
由〈功能切換〉鍵來選擇,燈亮時表示冷氣機作送風運轉。
由〈功能切換〉鍵或來選擇,燈亮時表示冷氣機作除濕運轉。〈除濕〉鍵
當本機運轉時數累計達100小時,本燈會自動恆亮,提醒您應清洗過 濾網。
當空氣清淨功能運轉時數累計達1000小時,本燈會自動恆亮,提醒 您應清洗集塵電板。
空氣清淨燈
當空氣清淨鍵按下後本燈即閃亮,表示空氣清淨功能運轉,燈滅時 無運轉
10
Page 12
功能說明
1
定時功能
由〈定時/舒眠〉鍵加以設定。
按後立即鬆開為定時設定,持續按住直到〈舒眠〉燈亮起後才鬆手為舒 眠設定。
預約開機功能
冷氣機在未開機狀態下,才可使用此功能。
按〈定時/舒眠〉鍵,則字幕燈亮,設定預約開機之時數。在1∼5小時 內,每按一次上升0.5小時;5∼12小時內,每按一次上升1小時,設定 完成後,時間一到即自動開機,並以全自動運轉。
第一次完成〈定時/舒眠〉鍵所顯者,為上次之設定值。
設定完成10秒後,字幕燈恢復室溫顯示。
定時關機功能
當冷氣機於運轉狀態下,按〈定時/舒眠〉鍵,字幕燈即顯示時數,請設 定預約關機之時數。
在1∼5小時內,每按一次上升0.5小時;5∼12小時內,每按一次上升 1小時,範圍1∼12小時,時間一到即自動關機,如欲取消只要設定至 0小時即可。
定時/舒眠
定時/舒眠
定時/舒眠
定時顯示功能
按〈定時/舒眠〉鍵,字幕燈顯示如下:
0 1 1- 2 2- 4- 5 6 12
註:1-,2-,代表1.5小時,2.5小時。
2
舒眠功能
有線控制器上因定時與舒眠按鍵共用,故定時與舒眠之操作請依下述方 式操作,定時時數才不致增量或減量。
如果同時設定舒眠與定時,則定時至少需1.5小時以上,舒眠功能才有作 用。
11
定時/舒眠
定時/舒眠
Page 13
功能說明
先設定定時,再設定舒眠
方法:持續按住〈定時/舒眠〉鍵,至〈舒眠〉燈亮起後再鬆手,其次
再按至欲設定之時數出現即可。
例如:定時6小時並有舒眠
持續按住〈定時/舒眠〉鍵,直到〈舒眠〉燈亮起後鬆手,再按 至定時時數6出現即可。
先設定舒眠,再設定定時
!
方法:按〈定時/舒眠〉鍵至欲設定之時數,並持續按住,待〈舒眠〉
燈亮起後再鬆手。
!
例如:定時6小時並有舒眠--
由〈定時/舒眠〉鍵設定時間至6小時,並按住按鍵,直到〈舒 眠燈亮時即可。
定時/舒眠
定時/舒眠
只設定舒眠,無定時
定時/舒眠
持續按住〈定時/舒眠〉鍵至〈舒眠〉燈亮即可。
定時與舒眠之取消
定時之取消請用〈定時/舒眠〉鍵將時數設定至0小時。
舒眠之取消請持續按住〈定時/舒眠〉鍵,至〈舒眠〉燈熄滅即可取消。
定時/舒眠
舒眠溫度提升
按下〈定時/舒眠〉鍵,至〈舒眠〉燈亮,1小時後依設定溫度自動提升1℃,以後每隔30分鐘 提升0.5℃,共升2℃後即不再提升,此溫度持續到設定關機之時數,即自動關機並解除舒眠功 能,溫度又回復至原設定值,凡關機或舒眠取消,此功能即解除。
於除濕及送風狀態下,不執行舒眠功能,舒眠燈亦不亮。
溫 度
設定溫度
按下定時鍵
1℃
0.5℃
0.5℃
自動關機
2℃
定時/舒眠
1小時 30分 30分
設定時間
時間
12
Page 14
功能說明
3
除濕功能
按下〈運轉/停止〉鍵,使冷氣運轉。
按下〈功能切換〉鍵,將功能切換至除濕,當除濕燈亮時,冷氣機作間 歇性運轉,達到除濕的效果。
不使用時,請按下〈運轉/停止〉鍵,或按下〈功能切換〉鍵以取消並切 離本功能,或再按一次發射器上之〈除濕〉鍵,以取消並切離本功能。
4
急冷功能
冷氣機於冷房運轉時,若需迅速使室溫達到設定溫度,可按〈急冷〉 鍵,此刻冷氣機以急冷運轉,同時〈全自動〉燈及〈急冷〉燈皆亮,待 室溫達設定溫度時,自動跳回全自動。
若室內熱負荷大,需作固定與持續的急冷運轉時,可按住〈急冷〉鍵3秒 以上,直到〈全自動〉燈滅,〈急冷〉燈單獨亮時,即可作固定的急冷 運轉而不會跳回全自動,但壓縮機仍會依設定溫度,自動停止或運轉。
欲取消急冷時,再按一次〈急冷〉鍵即可。
5
濾網清洗警示功能
功能切換
急冷
冷氣機運轉時數累計達100小時,<濾網清洗>燈會自動恆亮,表示應清 洗濾網,此時請抽出濾網加以清洗。
濾網清洗後,請插回機體上,再按下<濾網清洗>鍵,即可熄滅<濾網 清洗>燈,並再次重新計時以作下次之清洗指示。
當濾網清洗燈恆亮時,表示過濾網或集塵電板需清洗,清洗後插回機體 上,也請按本鍵以重新計時,俾便做下次之顯示。
6
韻律風功能
冷氣機運轉時,按下〈韻律風〉鍵,出風導葉會自動左右擺動,使冷氣 遍佈室內每個角落,若不使用請再按〈韻律風〉鍵一次即可。
請勿用手強迫撥動左右旋轉之導葉,以免造成擺動馬達之損壞。
13
濾網清洗
韻律風
Page 15
功能說明
7
空氣清淨功能
本牌之空氣清淨器係利用靜電除塵的方式,能將空氣中極微小的粒子, 藉由尖端放電的作用,使其帶電而附於集塵板上,如此使得冷氣機所送 出的空氣,變得更為清新,更帶有新鮮氧氣,如置身森林浴,對處於現 代充滿污染的生活環境中的人們,是不可或缺的必需品。
使用時請按下<空氣清淨>鍵,<空氣清淨>燈即閃亮,開始進行空氣 清淨功能。
如欲取消此功能,請再按一次<空氣清淨>鍵,<空氣清淨>燈熄滅 時,即可取消。
空氣清淨功能在全自動、強冷、弱冷、急冷、送風、除濕狀態下皆可使 用。
如要單獨使用空氣清淨,請將<運轉切換>鍵切換至<送風>狀態,再 按<空氣清淨>鍵即可。
空氣清淨
8
無線遙控器操作法
<運轉停止>、<功能切換>、<溫度設定>、<定時/舒眠>....等
按鍵均與有線遙控器裝置相同。
當使用無線遙控器無法有效操作時,請換新電池。
本無線遙控器使用UM-3電池。
操作遙控器最好對準冷氣發射。
9
風向調整功能
橫導葉以手調整上下位置,可控制風向之高低。
本系列機種縱導葉係受〈韻律風〉鍵之控制,使其左右 自動擺動風向,而使冷氣均勻地吹向室內各處,如果使 縱導葉轉至所希望之方向,再關掉〈韻律風〉鍵,可使 風吹向所希望的方向。
冷氣長期不使用時,請將橫導葉閉合。
縱導葉
橫導葉
14
Page 16
保養方法
■使用上注意事項
"本公司"冷氣機有壓縮機3分鐘保護線
路,啟動時,送風扇與壓縮機會同時運 轉;但於使用中,如壓縮機暫停運轉,則 3分鐘保護線路開始動作,3分鐘後壓縮機 才會再啟動。
請勿以拔掉或插上電源插頭,作為冷氣機
"關機"或"運轉"的操作,請使用冷氣機上 的運轉/停止鍵做"開機"與"關機"用。
■過濾網的清洗
將過濾網向外、向右輕輕一拉,即可取出
保養。
全自動控制乃"本公司"冷氣機獨特的功能
省電又方便。
冷氣/強
室 溫
全自動溫度動作範圍
冷氣/弱 送風
停止
冷氣機長期不使用時,請將電源插頭拔掉。
為確保冷氣機能夠發揮最大的冷氣能力、省
電效果,保持新鮮的室內空氣,請每隔1∼ 2週,務必清洗過濾網一次。
AW-1168V AW-1169V AW-1160V
清洗過濾網,請使用清水、中性洗潔劑或
吸塵器,洗清後晾乾再裝上(切勿烘烤或 日曬)。
由雙手取下吸風柵板。
將過濾網從把手處施力上推後取下。
AW-2209V,AW-2200V,AW-2259V,AW-2250V AW-2328V,AW-2320V,AW-2368V,AW-2360V AW-2458V,AW-2450V,AW-2568V,AW-2560V AW-2638V,AW-2630V
切勿使用40℃以上之熱水、揮發性之汽
油、甲苯或稀釋劑等清洗。
吸風柵板
上推
15
Page 17
保養方法
■面框、外箱的清洗
平常請用柔軟之乾布擦拭即可。
請勿將噴霧式殺蟲劑,直接噴向冷氣
機。
太髒時,請用溫水或中性洗潔劑擦
拭,再用軟乾布擦乾。
中 性 洗 潔
溫水
請勿用自來水,直接沖洗冷氣機。
殺 蟲 劑
絕對不能用以上之熱水、香蕉
40℃
水、汽油或甲苯等揮發性物質擦 拭,以免傷及外貌。
汽 油
使用1∼2年後,如要清洗內部時,
請洽本公司特約服務中心。
16
Page 18
使用上注意事項
■下述現象不是製品的異常及故障
三分鐘停止裝置(保護裝置)
下述的情形,係由於冷氣機保護裝置動作的原因,並 非冷房(微電腦除濕)運轉不動作,經過3分鐘後,保 護裝置自動回復,冷氣機即能重新運轉。
當調整溫度設定鍵或室內溫度
達到設定溫度時,壓縮機即停 止運轉。
當冷氣機運轉中,關機後立刻
再開機時,壓縮機暫不起動。
3
當冷房或微電腦除濕運轉中,
在吹出口附近,發生霧狀現 象,這是因為吹出的冷風,冷 卻室內空氣成為霧狀現象。
在室內機部分,有可能發生臭
味現象,這是因為室內傢俱、 地毯、衣物、雜物等的臭味及 煙味被室內機吸進後,再吹出 的原因。
21
聲音
冷氣開始運轉後,及冷氣停止後,從室內機發 出“咻咻”的聲音及運轉中的水流聲,這些是 冷媒的流聲。
運轉中,從冷氣發出 “ㄅㄛㄅㄛ”的聲 響,是冷氣機本體隨 溫度而熱脹冷縮所產 生的聲音。
結露現象
5臭味4
室內相對濕度連續在80%以
上,且冷氣經過長時間冷房運 轉,在冷風吹出口附近,可能 發生結露現象,而且有水滴滴 下。
緊急處理方法
有燒焦味時
發生異常時(有燒焦味等)須立即停止 運轉並拔掉電源插頭
拔電源插頭
若在異常狀態下繼續運轉,會因發熱 等情形,造成火災及觸電的發生。
請速與服務中心或就近經銷商洽詢。
瓦斯漏氣時
瓦 斯
請關掉瓦斯開關,但不要處理冷氣
機,因電源插頭拔掉時,產生火花會 引起爆炸的危險。
17
Page 19
故障排除
■冷氣不冷時
過濾網是否忘了清洗?
溫度設定是否適當?
冷氣吹出口有無障礙物阻擋?
門窗是否關妥?
日光有無直接照射室內?
室內人員是否太多?
18
Page 20
故障排除
■冷氣機完全不能動作時
電源插頭是否鬆脫? 保險絲有否燒毀? 電源是否符合要求?
110V?220V?
注意
一般110V機型,電源電壓的使用範圍需99V∼121V;220V之機型,電源電壓的使用範圍
需198V∼242V。
電壓太低時,請洽水電行或本公司特約服務中心。
■以下的現象,不是製品異常或故障
房子的濕度連續在80%以上時,冷氣機長時間運轉後,冷風吹出口附近會結露,並產生
滴落現象。
剛啟動或停止後,會有微小的“嘶嘶”聲或運轉中有流水聲,這是冷媒流動的聲音。
冷氣機運轉時,底座因與外界冷熱交換而有少許冒汗現象。
當屋內的傢俱、地毯、衣服等物有異味時,於冷氣機送風中會更加明顯。
■當您檢查上述各項,卻仍發現冷氣機不正常時,竭誠歡迎您通知本公 司特約維修服務中心,服務人員立刻會親切為您服務。(特約維修服 務中心電話請參閱所附全省服務中心一覽表)。
19
