分離式冷氣機
安裝說明書
AU-2663
AU-2755
『隨同產品發行保證書，請於購買時注意索取，
並要求經銷商填妥購買日期及蓋店章，以確保
您的權益』
室內機按裝
●按裝附件
名稱和形狀
按裝板
膨脹螺釘
壁塞
螺絲20mm
螺絲12mm
束帶長
數量用途
室內機機體懸
1
吊用
按裝板與水泥
3
牆固定用
遙控器固定座
17
及按裝板用
15
按裝板固定用
2
遙控器固定用
5/8"配管銅接
4
頭隔熱材用
名稱和形狀
束帶短
1比1比例紙
隔熱材大
隔熱材小
輔助接管5/8"
數量用途
1/4"配管銅接
2
頭隔熱材用
按裝板預鑽孔
1
佈局用
5/8"銅配管接
2
頭處用
1/4"配管接頭
1
處用
用於5/8"銅配
1
管與室內機之
連接用
●選擇按裝位置
分離式冷氣機按裝，位置的選擇極為重要，一有不妥，再要移動位置十分困難，請與客戶一同商
量按照下列要點做為決定按裝位置之參考。
(1)室內機應按裝在有足夠強度之處，以便能承受機身的重量。
(2)吸入口和吹出口不得受到阻礙，空氣應能吹到整個房間。
(3)室內機附近，應留出一定的空間，以便於維修保養。
(4)室內機應按裝在足夠寬度的場所，周圍應留的作業空間，尺寸如下圖所示。
(5)應按裝在空氣能從機內均勻的向房間內分布之處。
(6)應按裝在易於向室外排水之處。
(7)應預留按裝及保養維修所需之空間。
堅固耐久的牆壁
圖1 圖2
最小200mm
(按裝和保養維修所需之空間)
最小
1000mm
最小600mm
天花板
最小
50mm
最小
300mm
圖3
1
室內機按裝
●如何使用1比1預鑽孔佈局紙
1.依P.1之圖2將佈局紙貼於牆上使合於上、下、左、右之最小尺寸以上之要求位置。
2.依圖上，自行尋找較適合之左、中、右各1孔之膨脹螺絲孔，做標記以便鑽孔，如圖4。
3.依圖上自行尋找較適合之左、中、右適當分佈之壁塞用孔，約6∼9個，並做標記以便鑽孔，
如圖4。
4.再依圖上之配管孔中心位置做標記，以便鑽孔做出管孔(如欲做後方出管的話)。
5.以上皆做完標記後，進行鑽孔。工作完成後，塞入膨脹螺絲，壁塞等，再將按裝板用螺絲及膨
脹螺絲鎖緊。
6.以上作業注意要保持水平。
冷氣機假想外形線
膨脹螺絲×3
圖4
1：1佈局紙
壁塞孔×8
配管孔
注意
1.膨脹螺絲鎖入後，螺絲之最上端如圖5所示，不可超過10mm高否則將碰觸機體。
2.室內機懸掛時，請如圖6方式，將機體掛 ，勾住按裝板上端之掛 。
10mm以下
按裝板
膨脹螺絲
機體掛
按裝板
圖5 圖6
2
室內機按裝
●面板之拆卸方法
1.如圖7所示，先拆下左、右端板。
2.再拆底蓋(非配管作業不用拆卸)。
3.如圖8拆下螺絲蓋與螺絲。
4.用雙手握住面框兩側，由底部先微向前方拉出後再向上提，使面框掛 脫離方形定位孔即可拆
下面框，請參考圖9。
5.如要裝回請再依以上之動作反順序裝回。
端板
螺絲
●配管孔的施工
面框
螺絲蓋
底蓋
圖7
圖8
定位片
面框
掛
定位片
方形定位孔
面框
螺絲
圖9
1.如圖10所示，各方向出管之方式，可先作記號再行鑽孔。
2.鑽孔方法，圖11作為參考。
(a尺寸是現埸安裝自行決定之尺寸)
天花板
50mm
a
右牆出管
電鑽
左後方出管
a
正後方出管
下後方出管
圖10
3
牆壁 牆壁
室內側
鑽頭
室外側
稍微有斜度
電鑽
圖11
室內機按裝
●室內機輔助接管連接與出管方向

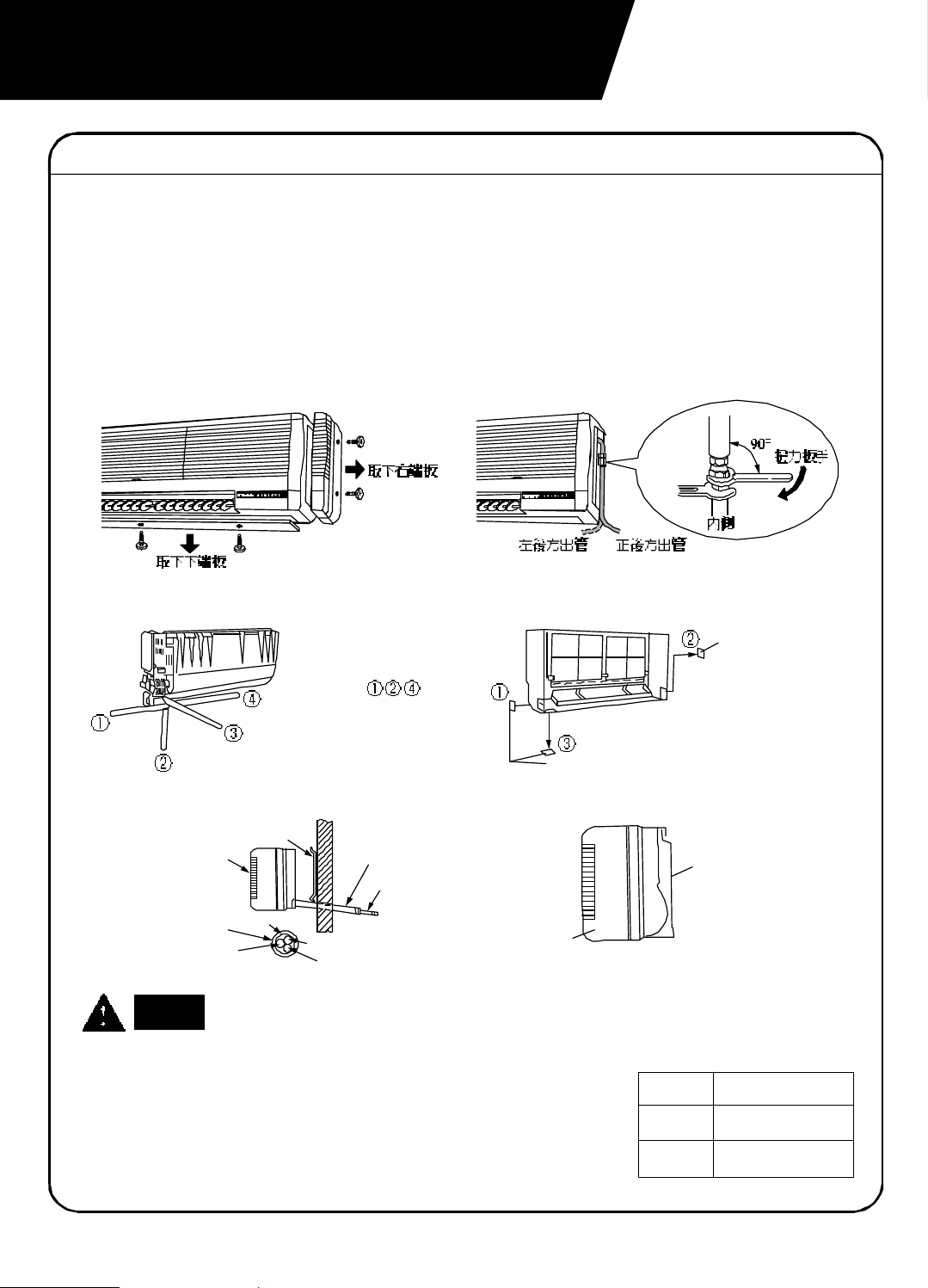

1.將右側端板與下側端板卸下螺絲後再取下以利配管作業如圖12。
2.依圖13在地面先將輔助配管，依自行決定好之出管方向，先用手將銅螺帽對正鎖入再用板手將
銅螺帽鎖緊，同時將排水管，及3/8"之液態冷媒管取出，其方向與5/8"之輔配管成同一出管
方向。注意排水管靠內側，3/8"銅管在上，5/8"銅管在下，參照圖15。
3.出管方向有左、後、右、下，四方可出管，其作法請參照圖14a、圖14b。
4.當輔助配管5/8"鎖好後，再將3/8"液態管，排水管拉出，使其與所要之出管方向一致。
5.參照圖15，將室內機之配管與排水管從牆孔穿出(正後方出管)，并將機體如圖16掛好。
固定板手
圖12
輔助配管的出口方
向有四種方式，出
口方向為 的
情形時，用鋸片切
開面框的角部。
配管用切口
圖14a
安裝板
室內機
牆孔
水管
PVC布
3/8"管
圖15
輔助配管
排水
輔助配管
室內機
5/8"管
注意
—
鎖輔助配管之銅螺帽時務必正確的將銅管對準室內機的管接頭。如
中心對得不準杯形螺帽便不能順利鎖緊，同時螺紋會受損。
—
鎖杯形螺帽時先用手確實對正螺牙，待順利旋入後，旋至無法再上
緊時，再用板手鎖緊。
—
用板手鎖緊時，注意扭力，太小易漏氣，太大則螺帽將會破壞。扭
力請參考右表。
圖13
配管用切口
彎折輔助管作業
時，須注意用手握
住輔助管末端來彎
曲，彎曲R角儘可
能取大R角。
圖14b
安裝板
圖16
杯形螺帽鎖緊扭力
銅管扭力
小管310∼350kgf-cm
大管750∼800kgf-cm
4
室內機按裝
●排水管安裝及滲水防止
1.排水管務必裝置在低於排水管連接口的地方，並傾斜向下如圖17。
2.確認排水管連接成向下傾斜的坡度，使之向著室外機的排水側。
此牆孔配管完成後須用填土
或矽膠填滿以防滲水
圖17
注意
1.請依圖18檢視排水管安裝後是否正常。
2.其它外牆防滲水措施請參考圖19有關圖面之補充。
正確 不正確 不正確 不正確
圖18
室外側
孔
(直徑6.4mm深25mm)
膠布
造成積水
須施工成彎管，避免雨水
或排水流到室內
固定具S
排水管
補土
壁塞
固定具D
外牆防滲水作業補充圖
圖19
5
室外機按裝
●空間與場地的選擇
1.室外機按裝請務必選擇於通風狀況良好的場所，並避免陽光直射，及灰塵多，和雨淋到的地
方，必要時加裝遮雨棚。
2.在安全方面需考量服務人員能安全到達及良好操作的場所，並避開熱源或易燃物。
3.如果有行人通過的場所，需考量防止碰觸，及熱風吹到人的情況。
4.熱風吹出口須遠鄰居窗口，並注意震動及噪音不傳至鄰居的場所。

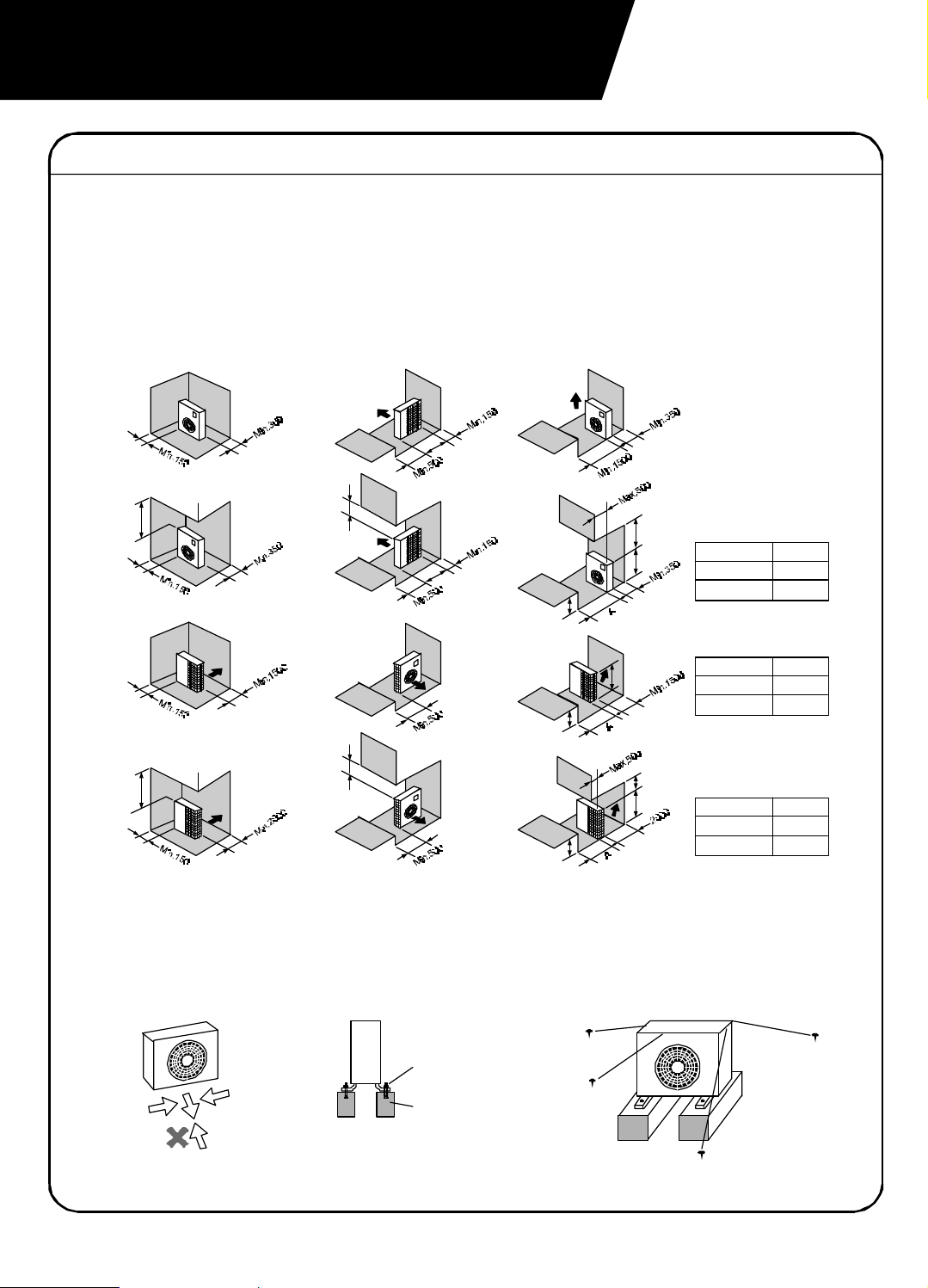

5.圖20為按裝之最小尺寸限制，請參考實施。(單位mm)
Min.1000
此狀況儘可能不採用
Min.1000
Min.1000
Min.1000
Min.1000
H
L
H
L
Min.1000
H
L
此狀況極其惡劣，
儘可能不採用
LA
0L1/2HMin.1500
＜≦
1/2HLHMin.2000
＜≦
LA
0L1/2HMin.2000
＜≦
1/2HLHMin.250
＜≦
此狀況極其惡劣，
儘可能不採用
LA
0L1/2HMin.1000
＜≦
1/2HLHMin.350
＜≦
圖20
6.室外機之吹出口應避免遭受逆風，太強的逆風容易散熱不良，對於性能會有影響，請參考圖21。
7.室外機必需固定於基礎牢固的地方，如為地面按裝，應作水泥台，以防浸水如圖22，底部應以
膨脹螺絲固定，對於強風與地震是否易於傾倒則需加考慮，圖23作為參考。
外界風向
外界風向
外界風向
膨脹螺絲固定
堅固的水泥基礎高起
離地，防止浸水，固
定螺絲較不易腐蝕
圖22圖21 圖23
6
強風來襲時可
用鋼釘拉鐵絲
強化固定
室外機按裝－配管按裝

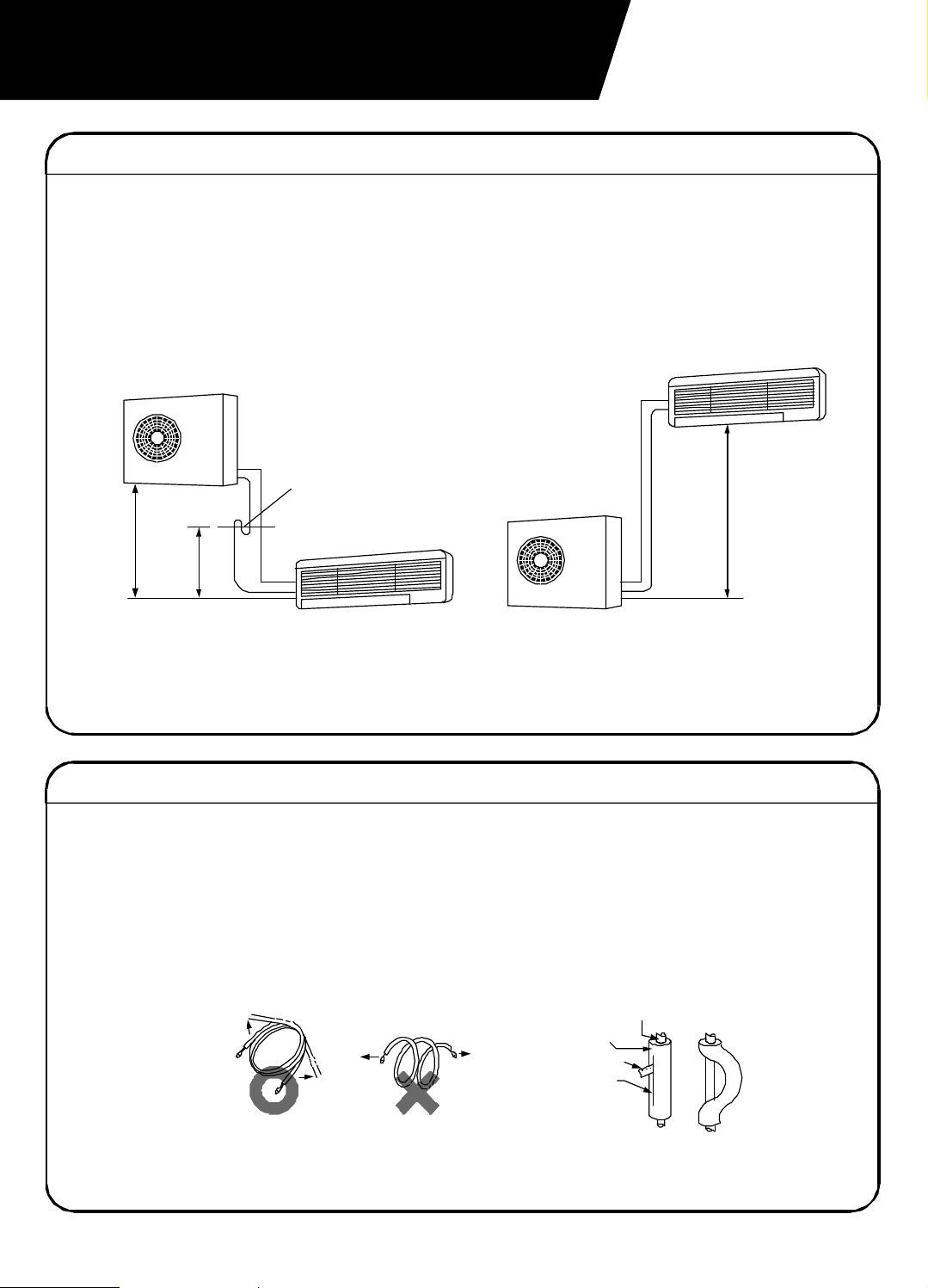

●安裝前應考慮之事項
分離式之配管，如果管長太長，彎頭數太多壓力降將增加，影響性能頗巨，因此管長勿超過
15米，彎頭也應盡量減少，另外高低位更是影響壓縮機之回油，不得不慎。如果位差太大回油
困難，則壓縮機潤滑受阻，壽命將會減短，因此高低位差建議要在5米內，且室外機在下，室
內機在上較有利於回油，反之較為不利，如果因環境關係，位差超過5米以上，請在回流管上
每10米做一個U形彎陷，以利回油，請參考下圖24，25。
U形彎陷
H≦5m
H≦5m
每10m
落差大者盡可能不採行室外機在上
室外機在下較佳
圖25圖24
●彎管
注意勿使銅管破裂或凹扁。銅管的彎轉角度不要小於90度。
銅管反覆受到彎曲和伸直時，材料容易硬化，導致不能再進行彎曲和伸直作業。因此要將彎曲
和伸直次數，限制在3次以內。
彎管時，首先要將內銅管暴露，然後進行，否則銅管會破裂。在此種情況下，應如圖27所示，
使用鋒利的割刀將保溫筒割開一條縫，使內管暴露之後再行彎管作業。
按照需要彎管後，務必將保溫筒重新包於管外，並用粘貼膠帶加以固定。
管子
從捲繞狀態解開，
使銅管伸展。
正常 不正常
保溫筒
割刀
切割線
圖26
圖27
7
室外機按裝－配管按裝
●安裝配管連接管的隔熱處理
用隔熱材蓋住這
部分不要脫落
連接管
在漏氣檢查之後，用配管連接管的隔熱材或
所附之隔熱材大及小配管管接頭的兩個部位
(大和小)進行包覆，以實施隔熱，並用束
隔熱材
室內機側
帶及tape包紮。
圖28
隔熱管
●配管之選用
注意
若使用市販品配管時，請依下表部品使用。
配管 絕熱材
材質
PE發泡30倍
細管側
粗管側
外徑
9.525(3/8")
15.875(5/8")
厚度
0.8
0.8
材質
依"JISH3300"
所規定的材質
內徑
11∼13
17∼20
厚度
8
8

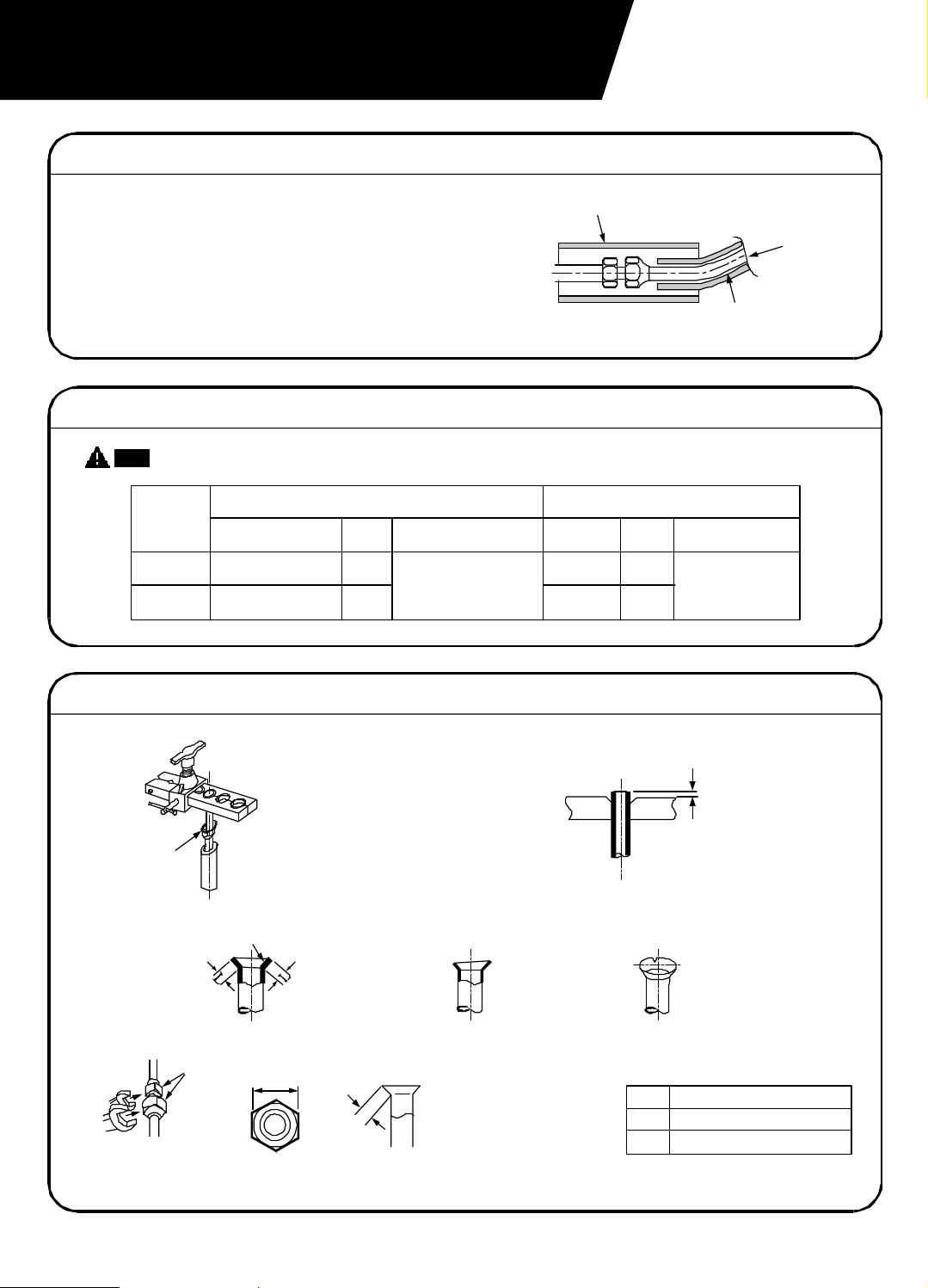

●配管之擴管作業(注意：擴管時，須防止水滴或銅屑.....異物掉入銅管內)
袋形螺帽
二支扳手
0.7－1mm
擴管前須先將銅管毛邊削除，
用活動扳手取下二方閥或三方
閥上之袋形螺帽，放入銅管以
進行擴管工作。
圖29
表面光滑，圓周高度相同 若擴管偏斜或裂，異物嵌上，須以切管刀切斷，重新擴管。
圖31
螺帽
扳手開口寬度
L
L尺寸
小管
—
1.8至2.0mm(9.53mm)直徑
大管
—
2.2至2.4mm(15.88mm)直徑
圖32
銅管杯形螺帽
小管小號(扳手開口寬度22mm)
大管大號(扳手開口寬度24mm)
銅管端面高出擴管
器平面0.7－1mm，
先鎖緊再擴管。
圖30
8
室外機按裝－配管按裝

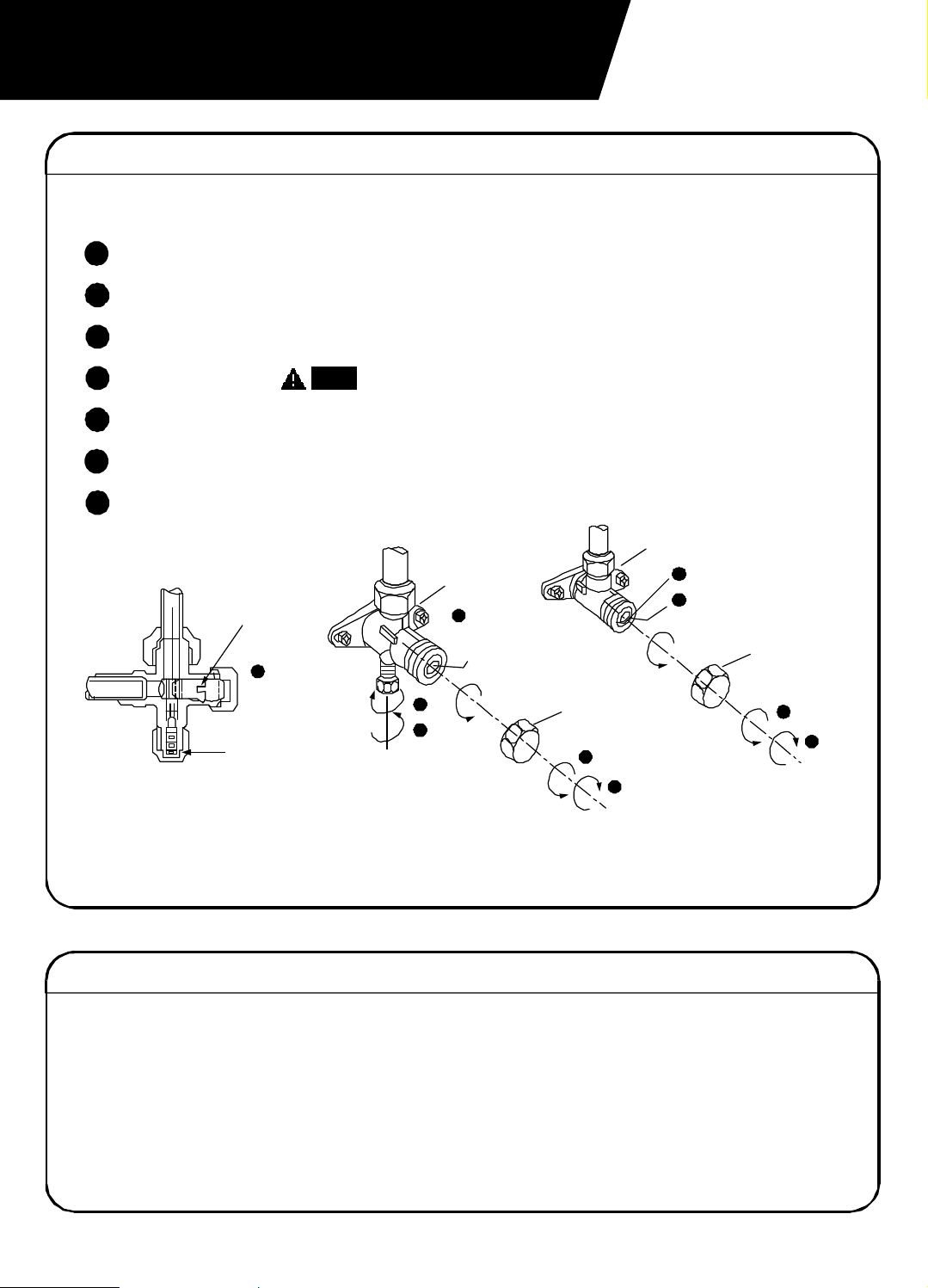

●空氣驅迫
■用冷媒將室內機內、配管內的空氣驅迫出來
將二方閥及三方閥之閥帽取下。
1
打開充填口蓋，以硬物頂住閥心，以利空氣經此流出。
2
注意
1
/
4
1
2
二方閥
三方閥
6
全開
(迴轉至底約3/轉)
2
5
1
2
閥帽
1
全開
7
全關
以六角扳手鬆開二方閥之閥棒圈。(反時針方向旋轉大約90度)。
3
排氣約10∼15秒。 此時勿將手放於充填口正下方，以免手指凍傷。
4
放開閥心鎖緊充填口蓋。
5
以六角扳手完全打開二方閥、三方閥閥棒至底。(反時針方向旋轉3/圈)。
6
鎖緊閥帽。
7
閥棒
咻聲12∼15秒
4
閥心
註：此處有閥心，請注意
1
3
打開/圈
4
6
全開
(迴轉至底約3/轉)
閥帽
1
1
全開
2
全關
7
圖33
●冷媒充填
室外機內裝冷媒量為包含15米配管及驅迫量在內，如果超出15米，則每米增
添冷媒10g/米，15米內不必增添。
9
配線作業

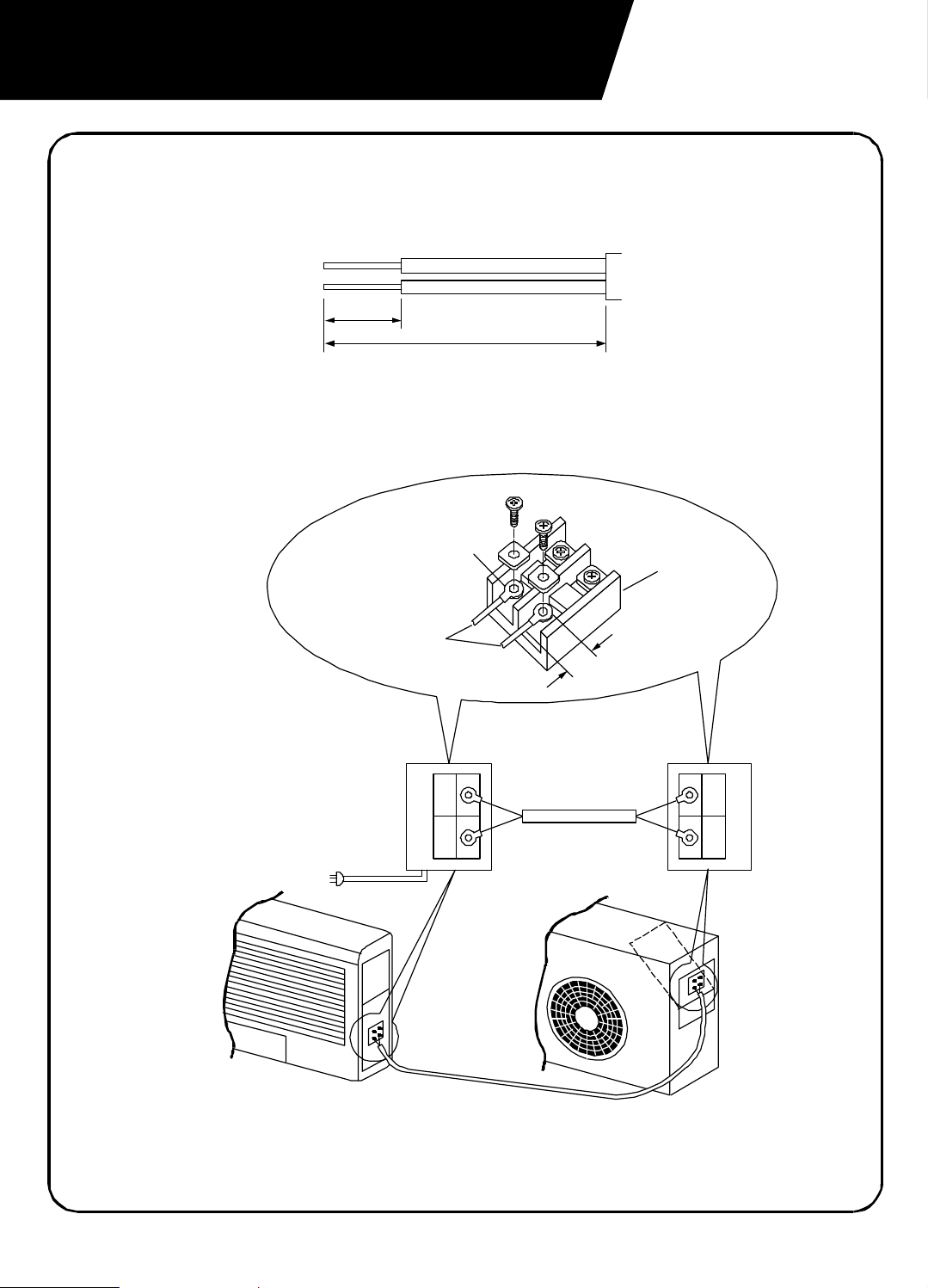

1.室內外機間配線請使用5.5mm電線，其作業請參考圖34、35。
2
配線前端須剝線
15mm
70mm
圖34
2.室內外機間配線作業
捻線後以圓形端子壓
著，再鎖入端子片
2
5.5mm電線
25mm
端子台
室
2 2
內
1 1
單相220V/60Hz
室內機 室外機
機
配線
圖35
配線
室
外
機
10

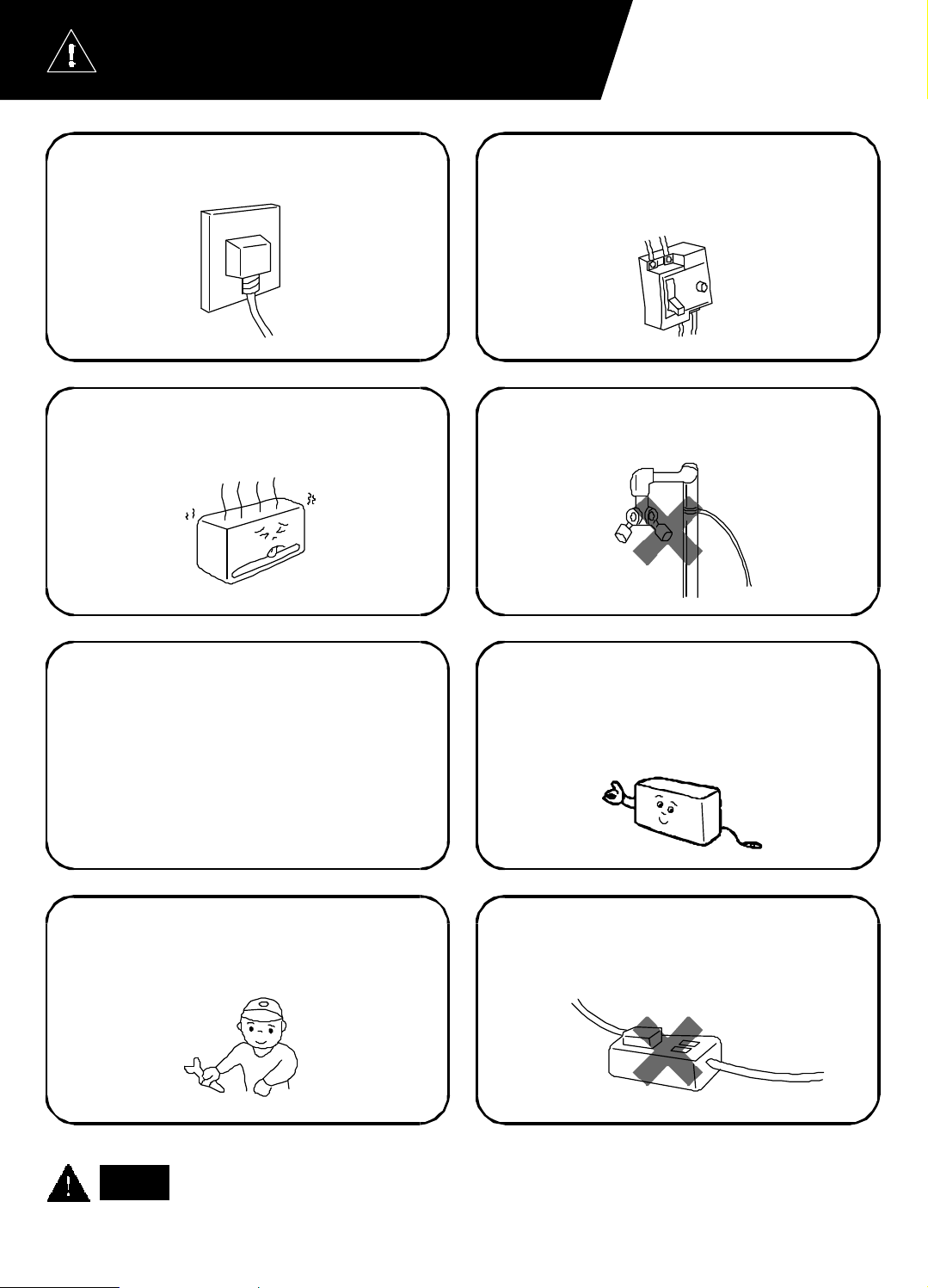

按裝注意事項
— 請務必選用冷氣機專用的電源回路。
— 在配線接觸不良下連續運轉，為造成過熱
發生火災或起動運轉不良的原因之一。
— 請儘可能裝設漏電遮斷器。注意：漏電遮
斷器請使用定格感度電流15mA，動作時間
0.1秒以下之電流動作，高感度機型。
— 請勿將接地線接於下述場合，以免發生危
險：水管、瓦斯管、天線、避雷針或電話
線。
— 室內外機和配線之連接。
室內側：配線剝線後，確實插入室內機的
端子板內，並以固定套固定電
線。
室外側：配線剝線後，確實插入室外機的
端子板內，並以固定套固定電
線。
— 電源工事、室內外機間配線、接地工事
等，請依說明書指定方式進行，並委請有
配電資格的技術人員進行。
— 室內機、室外機皆有接地指示標誌，不論
接在何處皆可。
室外機的接地端子：二方閥的左下方。
室內機的接地端子：EVA右管板上。
— 不可利用從插頭拉延長線使用，或是電源
線中途連接之方式配電，電線連接不當，
為造成火災的原因之一。
注意
接地按裝：務必按裝接地線。
有水及濕氣高的場所，除了接地線以外，最好裝上漏電遮斷器。
11

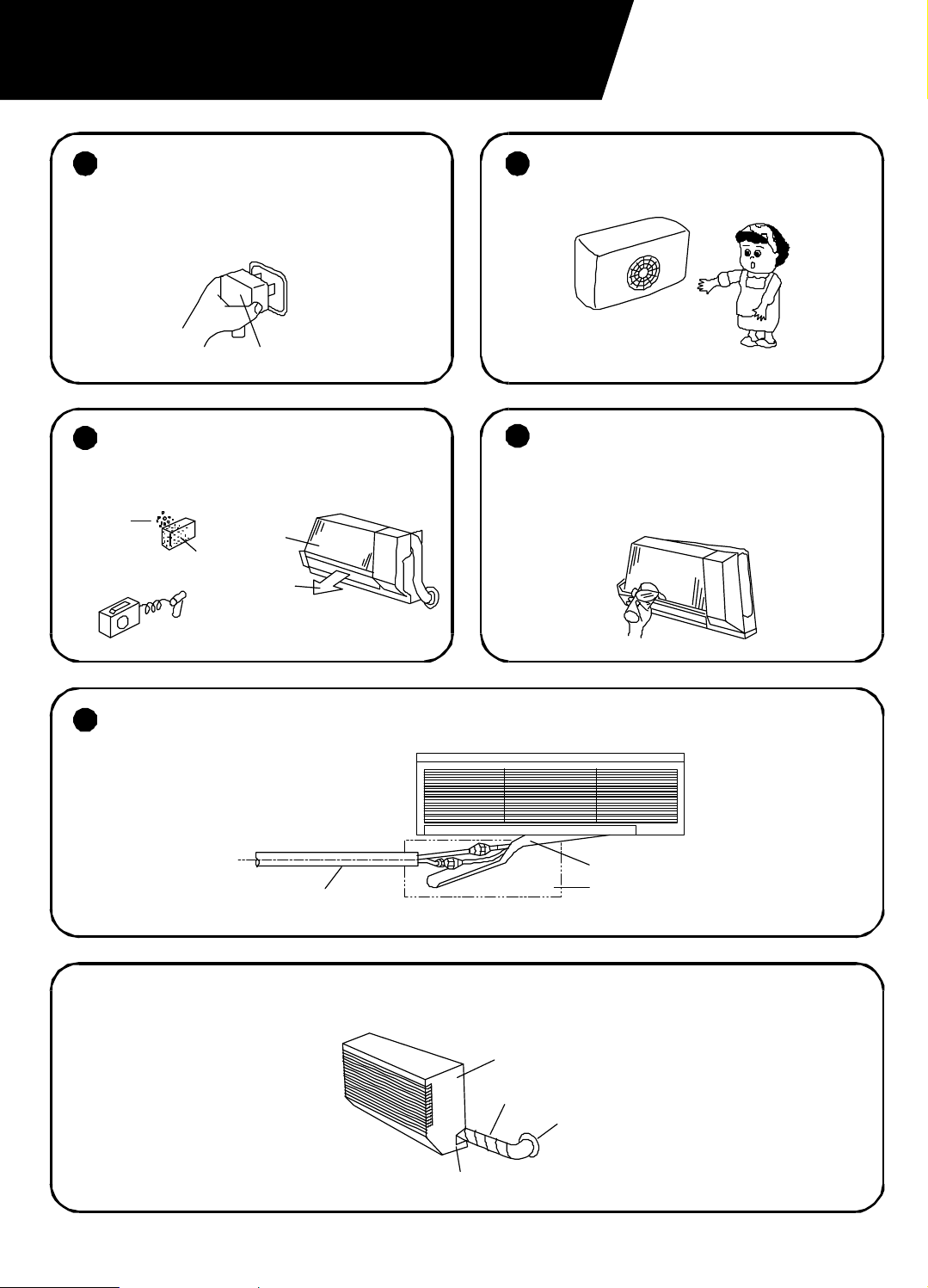

試運轉，完成工事按裝
1
—
連接電線至適當的電源(額定電壓±10%
範圍)。
—
連接後請小心勿觸及帶電體。
—
押下（運轉/停止）按鈕，進行冷房運
轉。
電源插頭
— 5∼10分鐘後，檢查蒸發器、冷卻情
3
形及冷風吹出狀況(室內外機接頭部份
務必檢漏)。
氣泡
蒸發器
海棉
吹出口
用電子檢漏器檢漏最好
— 檢查風扇的聲音及轉情形。運
2
—
檢查蒸發器內凝結水的排水情形，尤
4
其在排水管接頭處。
—
如果凝結水不多時，倒水進入滴水皿
內檢查排水情形。
5
— 用絕緣材包覆配管接頭部份。(作業參照圖28)
補助配管隔材
配管隔材
— 若為左配管或右配管請依下圖，用鋸子將切口鋸斷，以利配管作業。
面框
配管
切口
絕緣材或隔熱材套管小
配管孔
12
