分離式冷(暖)氣機
使用說明書
AM-2203AL
AM-2253AL
AM-2323AL
AM-2363AL
AM-2453AL
AM-2663AL
AM-2755AL
AM-2253CAL
AM-2453CAL
(冷暖型)
(冷暖型)
『隨同產品發行保證書,請於購買時注意索取,
並要求經銷商填妥購買日期及蓋店章,以確保
您的權益』

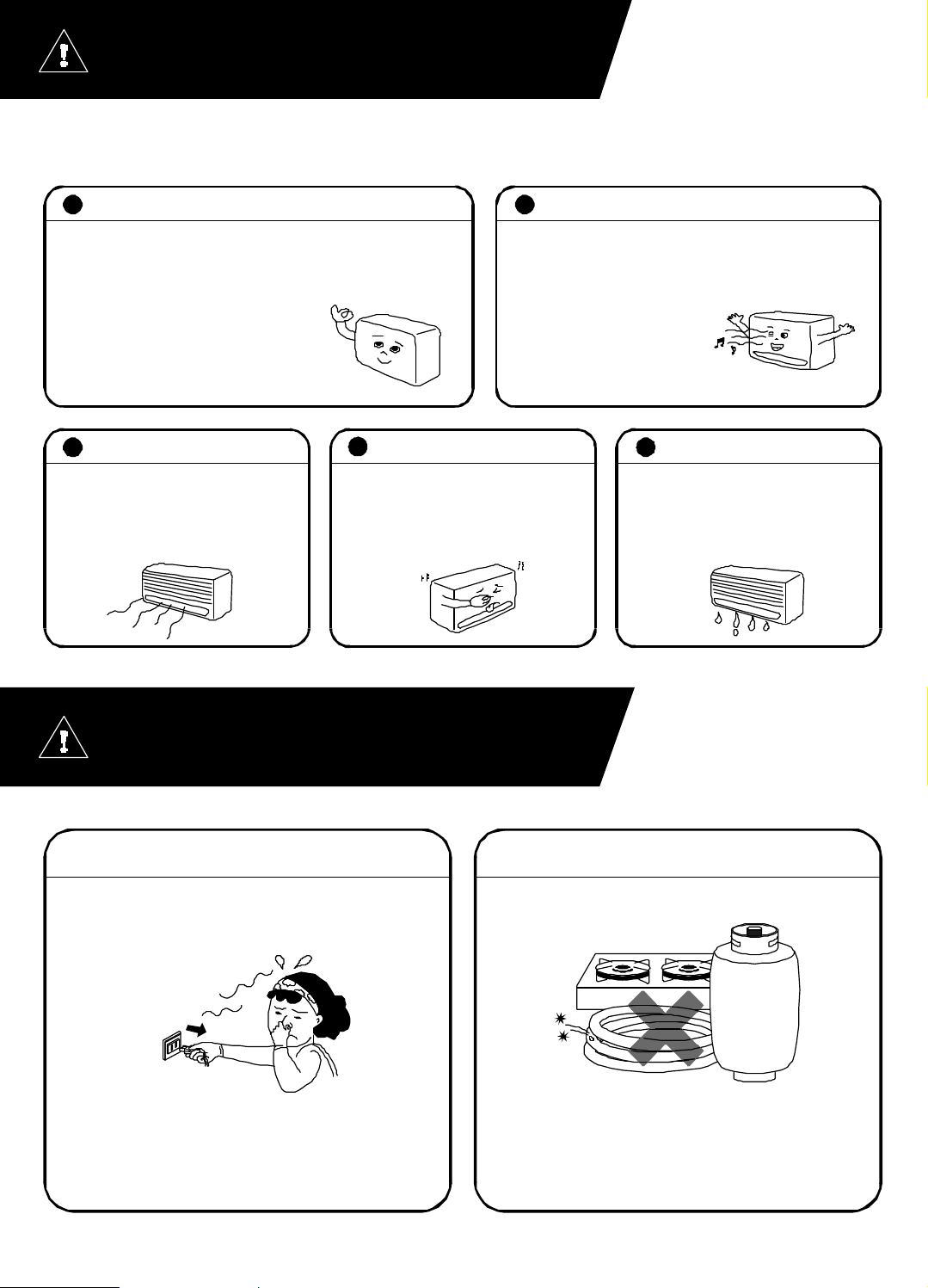

安全規範事項
須追加冷氣機動力線用之無熔絲開關或保險絲,其額定規格依機種別有所不同請參照後頁欄
1
內所載之規定。
本機之電源線採Y型連接,若有損壞請通知本公司服務中心派員更換,請勿私自更換。
2
本機之使用請用獨立之電源線,勿與其他電器共同使用,且電源線需採用雙重絕緣,導線截面
3
積為3.5mm或2.0φ之單蕊銅質導線,接地用導線需2.5mm以上,6.0mm以下之導線接地。
本機之防濕防塵等級室內側為IPX0,室外側為IPX4,故本機不宜裝在室內側易於濺水的地
4
方,例如洗衣間、浴室...等。
本機於維修時必需切斷電源以防感電。
5
222
本機於裝機配線時,需先接合接地線,再接合通電用之連絡線,反之當機體欲拆除保養時
6
需先拆通電用之連線,最後再拆接地線。
本機最高操作溫度下,其操作壓力,吐出端為27kg/cm,吸入端為6kg/cm。
7
本機熱側及冷側最高與最低之操作環境溫度如下:
8
熱側最高43℃,熱側最低21℃,冷側最高32℃,冷側最低21℃。

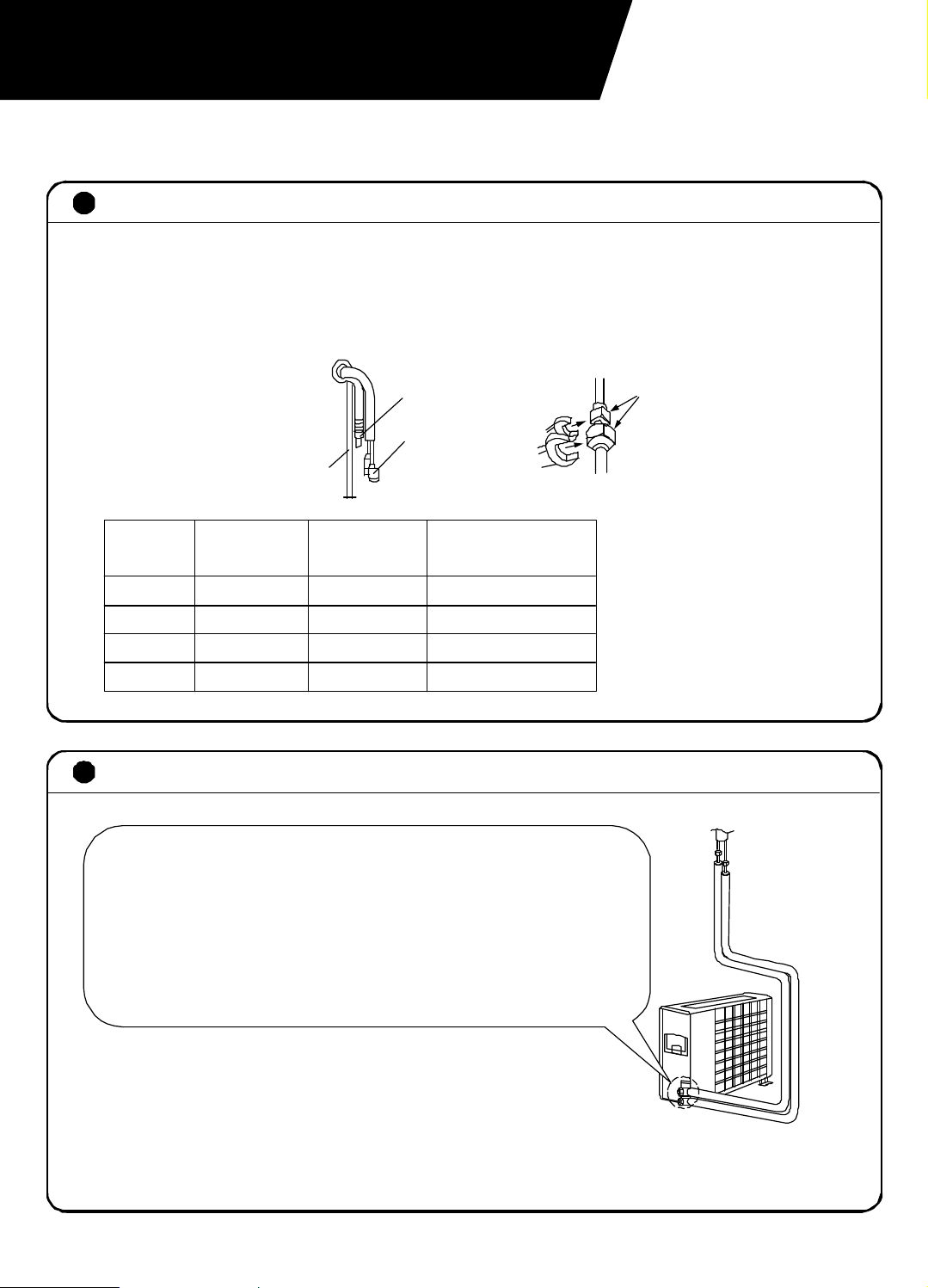

本機安裝配管長度,不可超過7米,以免影響冷房能力。
9
本機為求按裝後確保良好之效果,其週圍障礙物最低允許距離如下圖所示:
10
除接
15cm以上
22
空氣吸入
25cm以上
20cm以上
,
空氣吹出
100cm以上
25cm以上
1

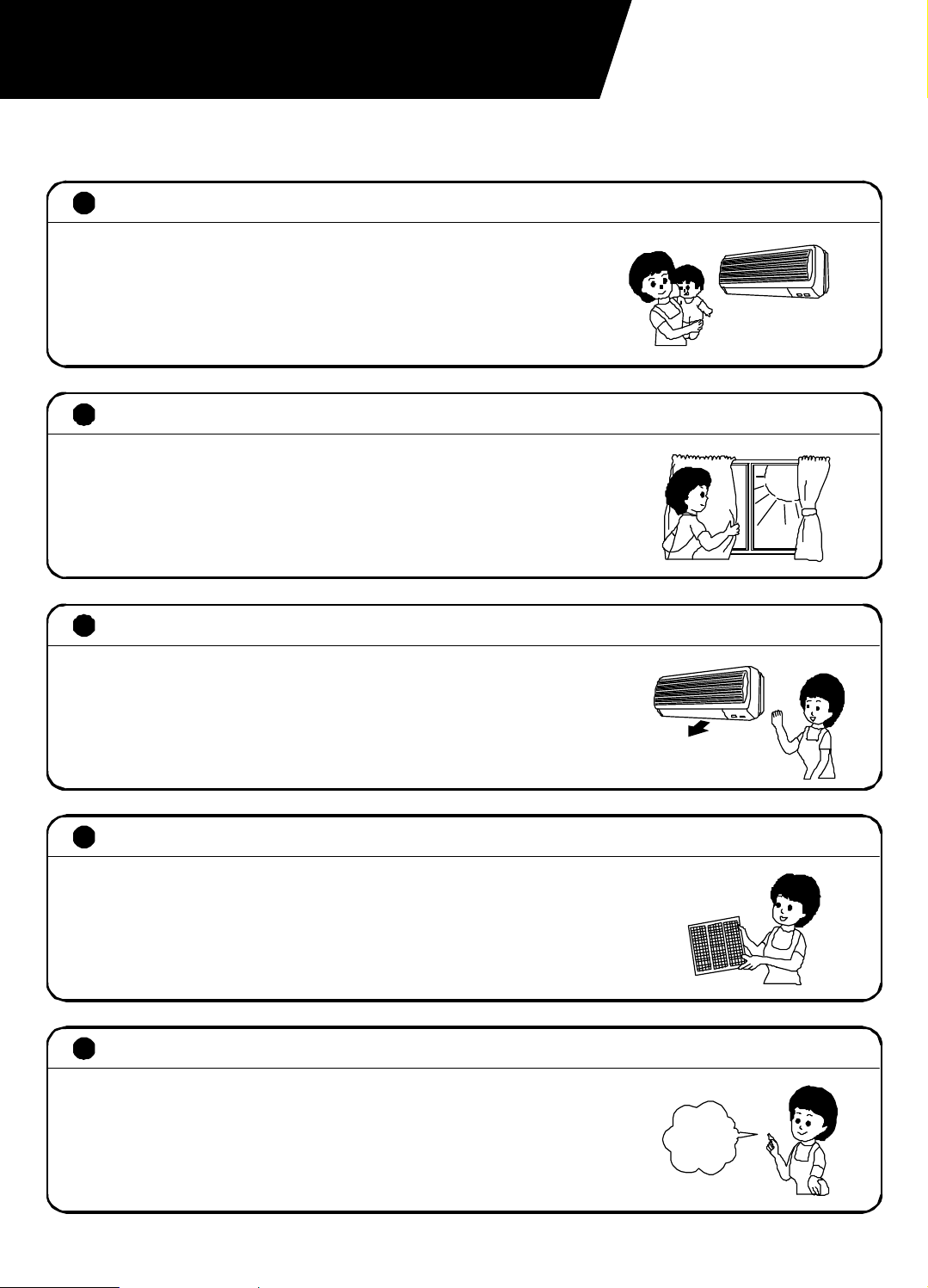

使用前請注意下列事項
手指或棒狀物勿插入護網 可燃性瓦斯遠離吸、吹入口
—本空調機風扇為高速迴轉體,勿將
手指或棒狀物插入吸入口或吹出
口,如此將造成危險!
電源電壓,正確安培數
—請使用專用插座,並確認是否合乎
該冷氣使用之電源電壓,保險絲之
安培數也需符合規格,不可用銅線
代替。
正確安培數
的保險絲
—可燃性瓦斯避免於吸入及吹出口置
放。例如髮膠、髮麗香、揮發性酒
精等會產生易燃性瓦斯,請勿放置
於冷氣機1米以內之距離以免引火
發生災害,或造成機體變形、變色
等。
電源線勿改造
—請勿將電源線切斷後加以延長或改
短,或將電源插頭型式改變,這樣
容易發生火災。
舒適之室溫、風向之調整
—若嬰兒、老年人、病患等使用冷
氣,請注意您設定之溫度是否舒適
及過冷,風向請避免為直接風向。
電源線勿引張受力
—電源線應避免引張受力;如此易造
成接觸不緊發熱,或內部斷線之危
險。
特殊用途勿使用
—本空調機為一般家庭空調用途,特
殊用途(例如電子機器、設備機器
溫度之維持,食品、皮毛、美術、
骨董、生物培養、栽培、飼養
等)不適合。
—雷擊時,易造成回路之損傷,屆時
請關機並拔掉電源插頭。
插頭勿當開關機使用
—
請勿以拔掉或插上電源插頭,做為
冷氣機“停機”或“運轉”的操
作。
—
插頭及插座若發生鬆弛現象,有可
能產生過熱燒毀及漏電等不良。
運轉中,請時常換氣
—尤其室內正使用瓦斯器具時,需注
意換氣,以保持空氣新鮮。
吹出吸入風口勿有它物阻擋雷擊時注意事項 冷房時高熱源器具勿使用
—為使氣流順暢,而發揮本機應有機
能,在本機吹出、吸入風口,請勿
有雜物阻擋。
—冷房運轉中,高熱源器具之使用,
將造成冷氣機之負擔,效率及冷度
將降低。
2

各部名稱及功能
■室內機
AM-2453AL,2453CAL
出風口

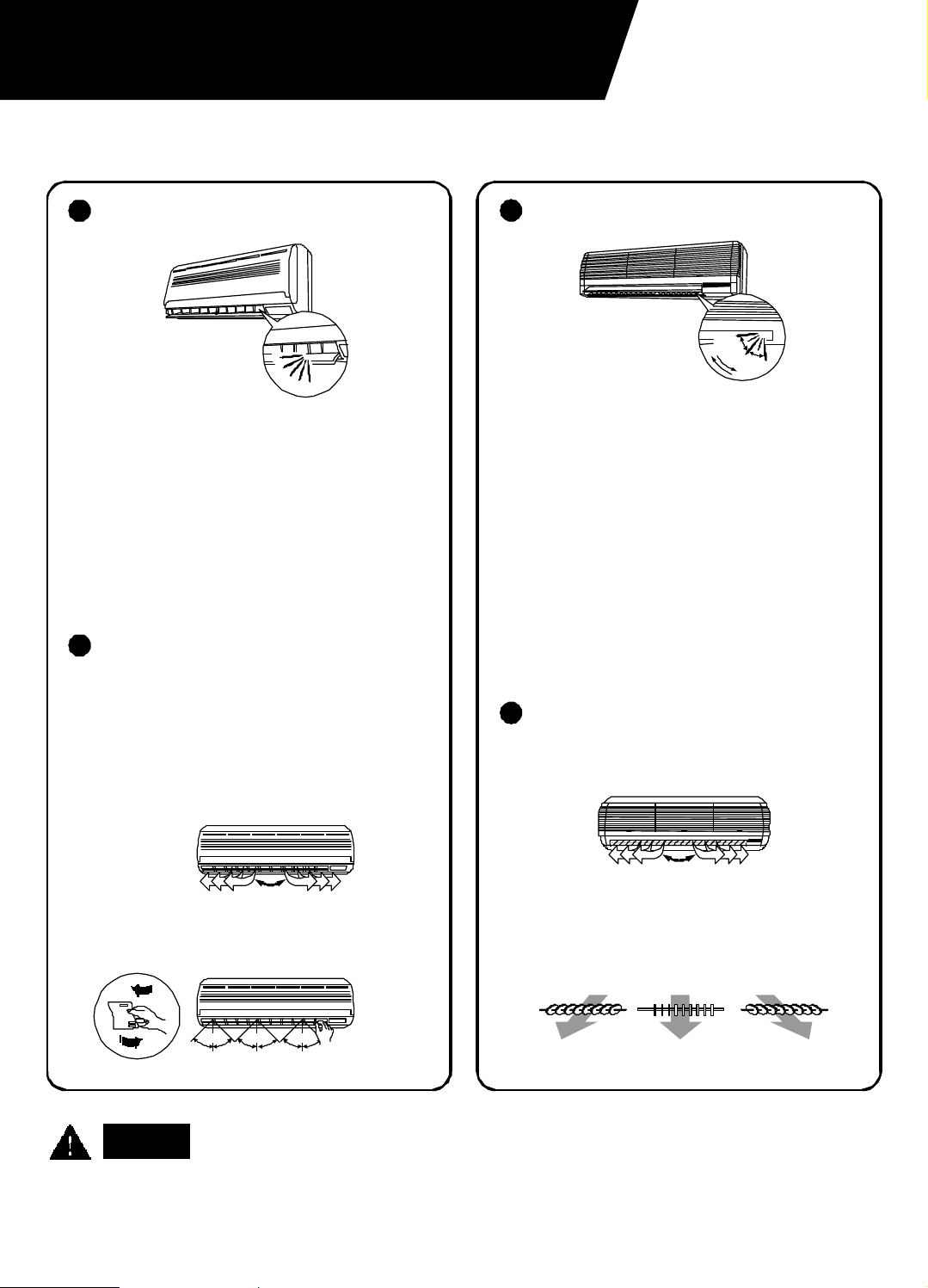

導葉
(變更左右風向)
導風板
(變更上下風向)
吸風口
面框飾版
遙控接收孔
電源線
配管
遙控發射器
AM-2323AL,2363AL AM-2203AL,2253AL,2253CAL AM-2663AL,2755AL
■室外機
(一對二機種) (一對機種)一
二方閥
三方閥
二方閥
出風口
吸風口
側板
二方閥
三方閥三方閥
接地螺絲接地螺絲
附屬品
使用說明書、保證書各一份,遙控器固定座,螺絲包。
3

各部名稱及功能

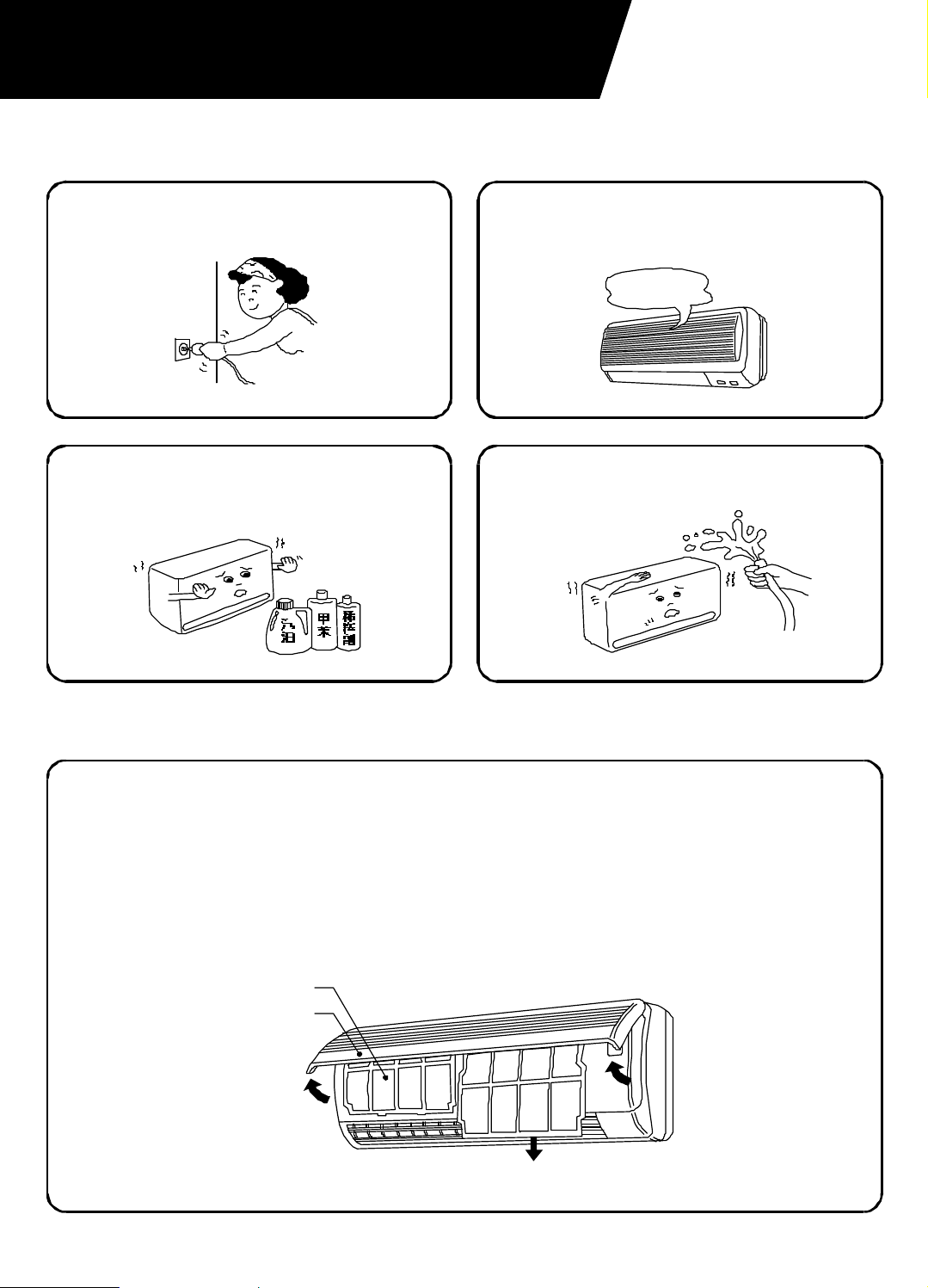

■開閉面框之方法
AM-2323AL,2363AL, 2453AL,2453CAL
—直接以兩手拿住面框蓋板左右下方,向上翻起內部卡
開
閉
筍將會脫離,即可打開面框。
—請依照圖示之 、 用手指於各部位按下,則內部卡
筍會相互嵌合,即可合上面框。
AM-2203AL,2253AL,2253CAL
—
開啟面框蓋板前,請先將鎖付於出風
開 開
閉
口內面上方中央之螺絲拆除。
—
再依照下圖之方式,即可打開面框。
—
請依照下圖之方式,即可合上面框。
—
在確認面框蓋板確實定位於卡筍後,
再將出風口螺絲鎖上。
閉
—面框蓋板開至水平角度,再垂直上
拆
引,即可取下面框蓋板,進行面框蓋
板清洗、安裝配線、空氣清淨器清
洗、過濾網清洗等保養、安裝動作;
回復動作為反方向進行即可。
AM-2663AL,2755AL
—用大姆指與食指捏住面框柵板之把
手,並依箭頭1方向,先向上提
起,待下部卡 脫離本體後,再將
柵板向下拉出即可取下,依此方法
再繼續拆第二塊及第三塊柵板就完
成了開面框之動作。
2
1
—以兩手托住柵板,將柵板上部二支卡
筍插入面板本體之兩定位孔後,再將
柵板壓入槽內,下部卡 即會與面框
本體之定位孔 住,依此方法將三片
柵板依序裝回,就完成了。
1
2
蓋板開至水平角度,
再垂直上引取下
4

各部名稱及功能
■面框飾板說明
AM-2203AL,2253AL
空氣清淨燈
—當空氣清淨運轉時數累計1000小時後,
指示燈會恆亮,表示需清洗空氣清淨集
塵電板;而此燈閃爍則表示空氣清淨功
能運轉中。
濾網清洗燈
—當本機運轉時數累計達100小時,本指
示燈恆亮,表示需清洗過濾網。
AM-2253CAL,2323AL,2363AL, 2453AL,2453CAL,2663AL,2755AL
注意
暖房功能僅提供在機種使用()AM-2253CAL,2453CAL
空氣清淨燈
—當空氣清淨運轉時數累計1000小時後,
指示燈會恆亮,表示需清洗空氣清淨集
塵電板;而此燈閃爍則表示空氣清淨功
能運轉中。
定時燈
—燈亮表示有設定定時開關機之功能。
運轉燈
—燈亮表示冷氣或暖氣運轉中。機機
遙控接收孔
除濕燈
—燈亮表示除濕功能運轉中。
送風燈
—燈亮表示送風中。
濾網清洗燈
—當本機運轉時數累計達100小時,本指
示燈恆亮,表示需清洗過濾網。
定時燈
—燈亮表示有設定定時開關機之功能。
冷房燈
—燈亮表示冷氣機運轉中。
暖房燈
—燈亮表示暖氣機運轉中。
5

各部名稱及功能
■遙控器無法使用時
—當無線遙控器遺失或損壞時,請開啟面框將下圖三顆按鍵中的“電源”鍵按下,即可執行自動
運轉。
電源
AM-2663AL,2755AL
AM-2203AL,2253AL,2253CAL
清洗
試運轉
電源
清洗
試運轉
AM-2323AL,2363AL, 2453AL,2453CAL
注意
當濾網清洗燈或空氣清淨燈恆亮時,表示需清洗過濾網或空氣清淨集
塵電板,清洗後請按清洗鍵,使計時歸零,以便重新累計運轉時間。

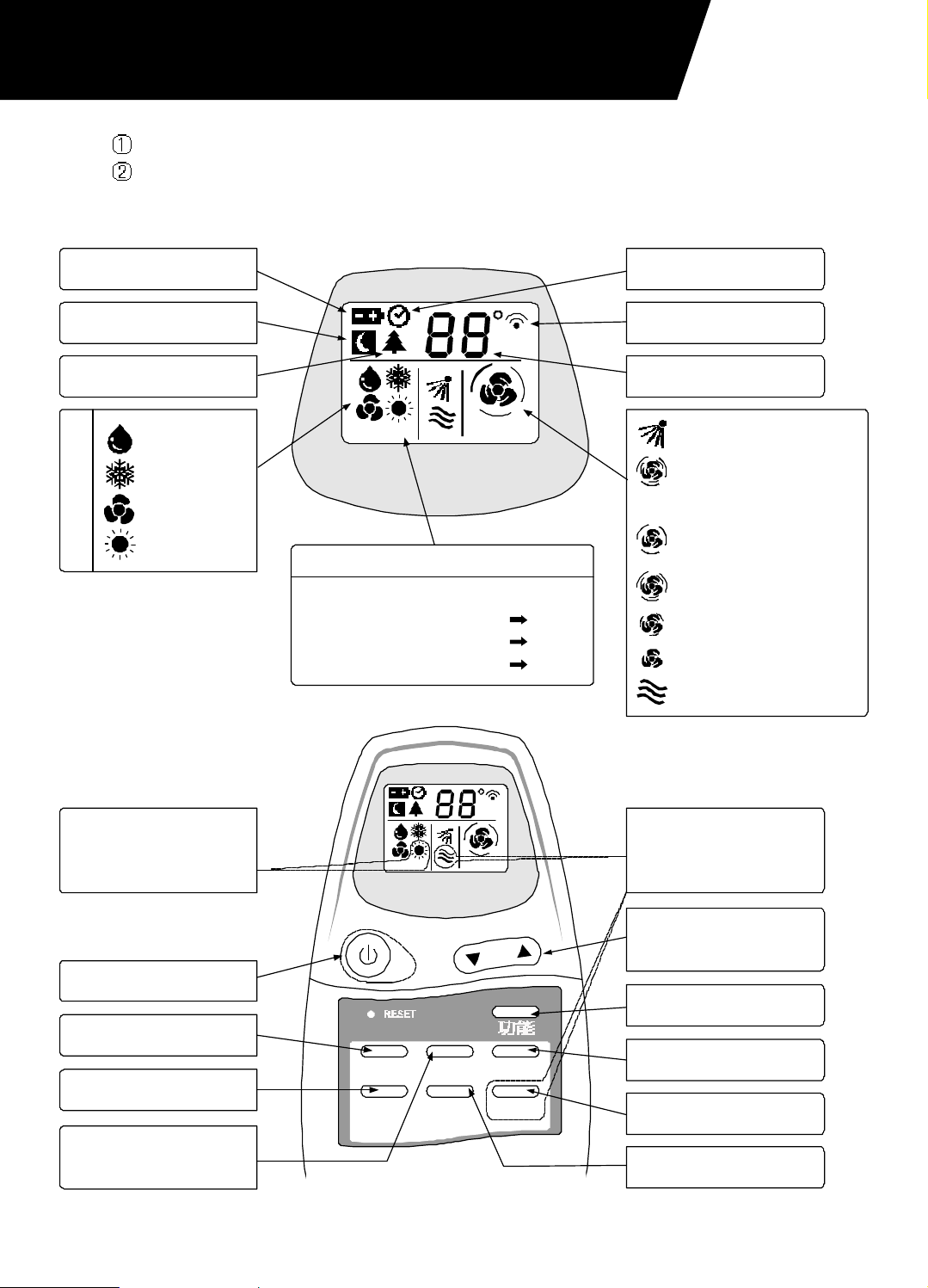

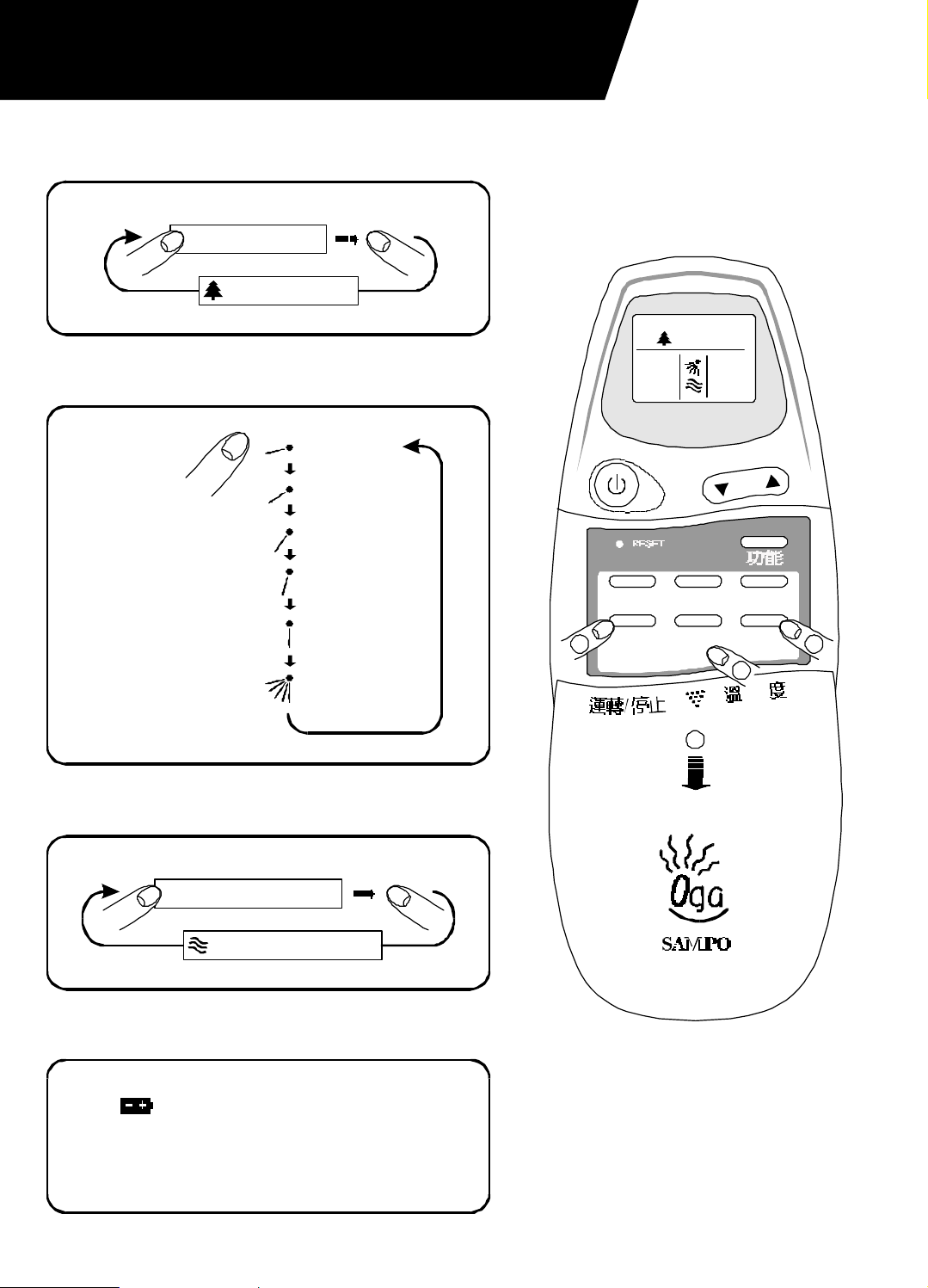

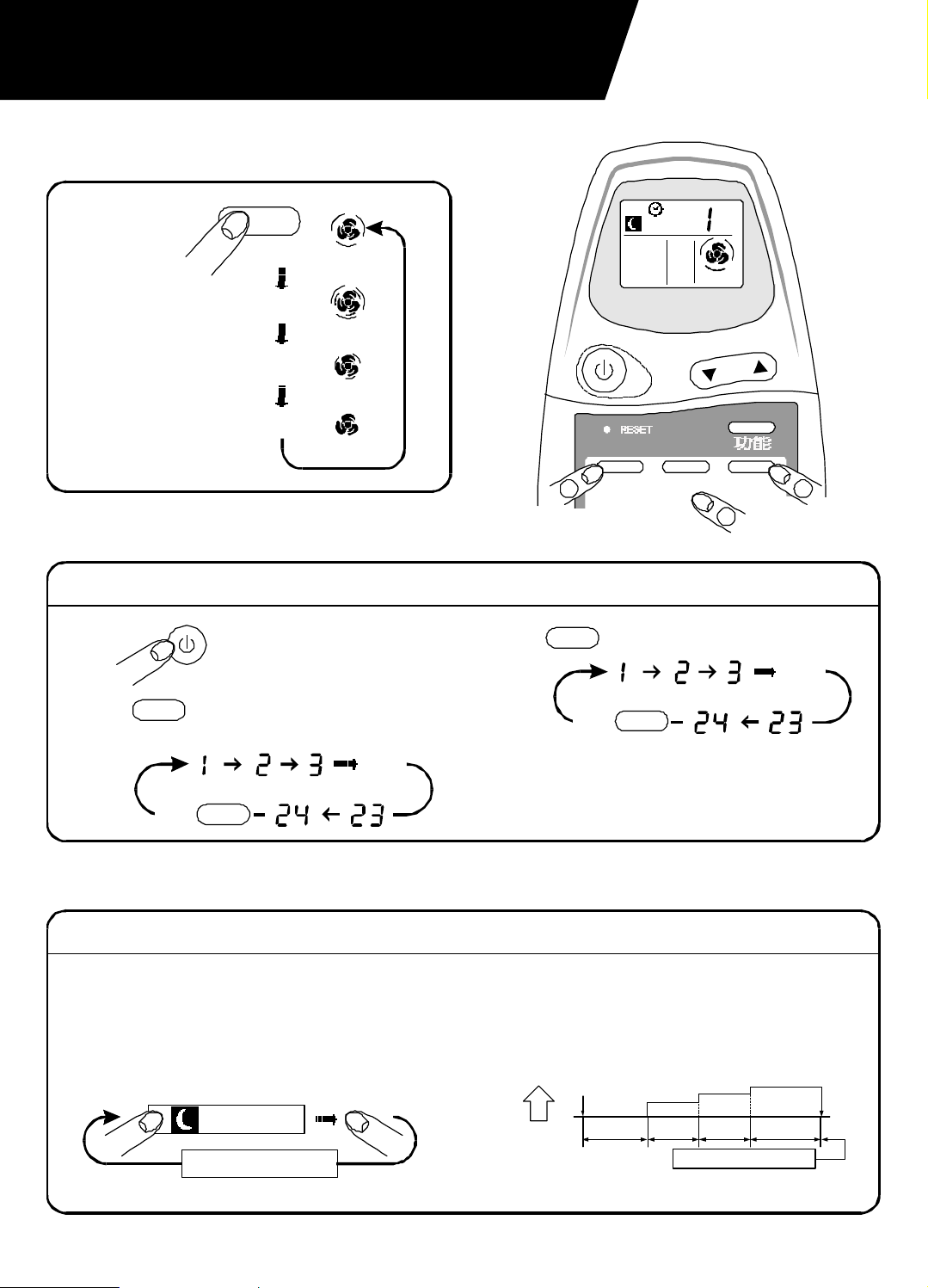

■無線遙控發射器使用方法
電源
清洗
試運轉
●發射器操作●發射器安裝
7m以內
—
發射器使用時需對著冷氣機遙控接
收孔方向發射。
—
有效發射距離為距接收器7m以內。
—
發射後如主機有接收到訊號,即發
出“嗶”聲。
—
發射器不使用時請依圖方式,放入
發射器固定座內。
—
長期不使用時請取出電池。
—
電池壽命約一年,電力弱時請更換
電池。
