分離式冷氣機
使用說明書
AM-2203BL
AM-2253BL
『隨同產品發行保證書,請於購買時注意索取,
並要求經銷商填妥購買日期及蓋店章,以確保
您的權益』
Page 2

各部名稱及功能
■室內機
吸風口
面框飾版
(變更左右風向)
(變更上下風向)
■室外機
(一對二機種) (一對機種)一
出風口
導葉
導風板
遙控接收孔
電源線
配管
遙控發射器
吸風口
出風口
二方閥
三方閥
二方閥
附屬品
使用說明書、保證書各一份,遙控器固定座,螺絲包。
3
側板
二方閥
三方閥三方閥
接地螺絲接地螺絲
Page 3

各部名稱及功能
■面框飾板說明
空氣清淨燈
—當空氣清淨運轉時數累計1000小時後,
指示燈會恆亮,表示需清洗空氣清淨集
塵電板;而此燈閃爍則表示空氣清淨功
能運轉中。
濾網清洗燈
—當本機運轉時數累計達100小時,本指
示燈恆亮,表示需清洗過濾網。
定時燈
—燈亮表示有設定定時開關機之功能。
運轉燈
—燈亮表示冷氣運轉中。機
遙控接收孔
■遙控器無法使用時
!
當無線遙控器遺失或損壞時,請將下圖三顆按鍵中的“電源”鍵按下,即可執行自動
運轉。
注意
電源
清洗
試運轉
當濾網清洗燈或空氣清淨燈恆亮時,表示需清洗過濾網或空氣清淨集
塵電板,清洗後請按清洗鍵,使計時歸零,以便重新累計運轉時間。
4
Page 4

各部名稱及功能
■ 光觸媒原理簡介
—
本機除有電子集塵裝置之電子集塵電板外,尚有光觸媒濾網,兩者合併為本機
之空氣清淨裝置。
—
光觸媒是為含有二氧化鈦之光觸媒濾網,上置一紫外線之燈管發出紫外光線照
射光觸媒濾網,濾網上之二氧化鈦被照射後,使週遭之氧氣及水分子產生氧化
力極強之自由基,此自由基可分解大部份有機物質達成除臭、殺菌、再生新
鮮空氣之清淨效果。
—
光觸媒本身為一觸媒,基本上不會消耗,如果不是很髒的話,可無限期使用。
,
5
Page 5

各部名稱及功能
■開閉面框之方法
開
—
開啟面框蓋板前,請先將鎖付於出風
口內面上方中央之螺絲拆除。
—
直接以兩手拿住面框蓋板左右下方,
向上翻起內部卡筍將會脫離,即可打
開面框。
蓋板開至水平角度,
再垂直上引取下
—面框蓋板開至水平角度,再垂直上引,即
可取下面框蓋板,進行面框蓋板清洗、安
裝配線、空氣清淨器清洗、過濾網清洗等
保養、安裝動作;回復動作為反方向進行
即可。
閉
■無線遙控發射器使用方法
—
發射器使用時需對著冷氣機遙
控接收孔方向發射。
—
有效發射距離為距接收器
7m以內。
—
發射後如主機有接收到訊號,
即發出“嗶”聲。
—
發射器不使用時請依圖方式,
放入發射器固定座內。
—
請依照圖示之 、 用手指於各部位按下,則
內部卡筍會相互嵌合,即可合上面框。
—
在確認面框蓋板確實定位於卡筍後,再將出風
口螺絲鎖上。
7m以內
—
長期不使用時請取出電池。
—
電池壽命約一年,電力弱時請
更換電池。
■發射器操作■發射器安裝
6
Page 6

液晶遙控器顯示與操作名稱
注意: 使用時請對準面框遙控接收孔發射。
本遙控器請妥為保管,請勿遺失或重摔受損。
電池無電顯示
舒眠設定顯示
空氣清淨設定顯示
功
能
設
定
除濕設定顯示
冷氣設定顯示
送風設定顯示
C
AUTO
功能 風量
預約開機或預約關機
遙控信號發射
溫度設定顯示
上下風向設定顯示
室內風量固定設定顯示
AUTO
室內風量自動設定顯示
自動風量
AUTO
急運轉
強風
弱風
運轉/停止按鍵
舒眠按鍵設定
空氣清淨設定按鍵
預約"開機"或預約"關
機"定時設定按鍵
功能
舒眠 定時
清淨
風向
AUTO
風量
7
C
風量
溫度設定"下降"按鍵
溫度設定"上升"按鍵
功能選擇按鍵
室內風量選擇按鍵
上下風向設定按鍵
Page 7

操作說明
A.開機運轉/關機
C
AUTO
功能
按
B.溫度設定調整
風量
按
再按
開始運轉
■功能
單冷機種.....
■溫度......... 設定
■風量......... (自動設定)
■空氣清淨..... (設定中)
■出風口方向...
(設定上下最大出風口)
冷氣
AUTO
停止運轉
(再按一下)
功能
C.功能選擇設定
C
風量
風量功能
1.按
例:
25℃
2.按
例:
按
25℃
調降設定溫度,每按一下降1℃,至16℃就不再降。
按
24℃
......
17℃
(最小設定值16℃)
16℃
調升設定溫度,每按一下升1℃,至30℃就不再升。
按
26℃
......
29℃
(最大設定值30℃)
30℃
■單冷機種... 冷氣除濕送風
按
8
Page 8

操作說明
D.風量選擇設定
—你可選擇急運轉
來加強冷氣強
度,也可選擇強
風甚至弱風來降
低量。風
E.預約開關機
E-1.預約關機
1.按
定時
按鍵,至所需之時數,如按至
2.
無顯示時表示取消。
自動風量
按
急運轉
強風
弱風
AUTO
運轉/停止按鍵至開機運轉
按
....
功能 風量
舒眠 定時 風量
F D
E-2.預約開機
定時
按鍵,至所需之時數。按
1.
取消
定時
如按至無顯示時表示取消。
2.
AUTO
E
....按
定時取消
F.舒眠設定
冷氣功能 暖氣功能
—
設定後1小時溫度設定提升1℃,
—
再0.5小時後溫度設定再提升0.5℃,
—
再0.5小時後溫度設定再提升0.5℃,
—
2小時共提升2℃。
再按一下
(舒眠設定中)
按
取消舒眠設定""
—
—
—
—
9
1小時後溫度設定下降1℃,
再0.5小時後溫度設定再下降0.5℃,
再0.5小時後溫度設定再下降0.5℃,
2小時共下降2℃。
設定時點
升
溫
設定溫度
PS:降溫圖示則相反
1小時 0.5小時 0.5小時
+1.5℃
1℃
關機時恢復原設定溫度
+2℃
關機
Page 9

操作說明
G.空氣清淨設定(集塵電板與光觸媒濾清系統同步動作)
再按一下
取消空氣清淨""
按
(空氣清淨設定中)
H.上下風向設定
功能 風量
(最大出風口)
按
—除上下擺動外可
設定至自己所要
的角度後停止,
即依該角度送出
冷風。
(最小出風口)
舒眠 定時風向風量
清淨
G
H
(上下擺動)
I.電池更換
—
當閃爍時,表示電池電力不足,須更換
電池。
—
將上蓋往下拉,更換UM-4電池2個(依+-極
性裝入)。
I
10
Page 10

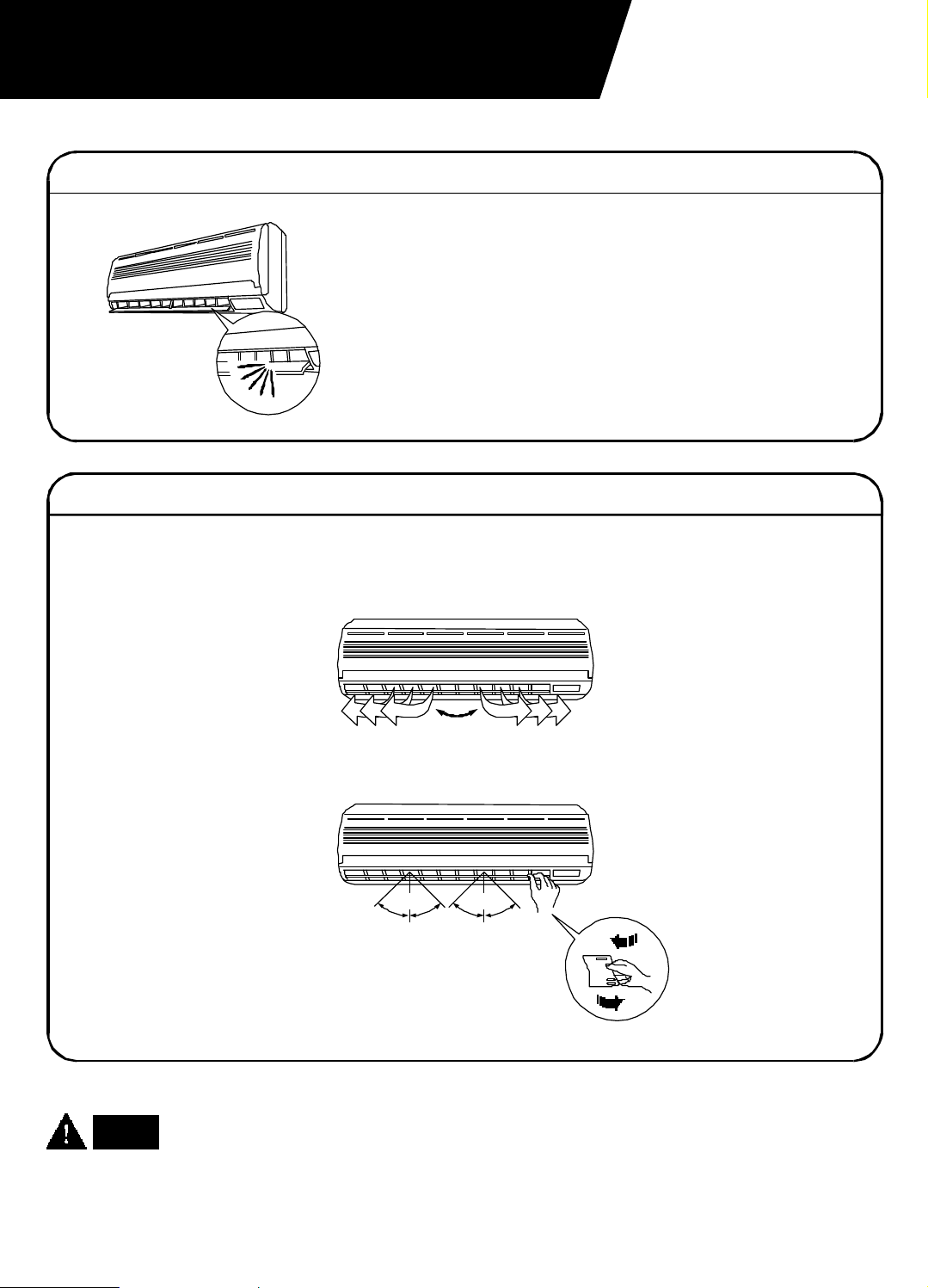

調整風向的方法
●調整上下風向
—
當關機時導風板自動關閉成全閉之位置,開機時再打開成
上一次使用之角度。
—
當冷房或除濕功能運轉時,如果導風板固定於3、4、5之
角度則導風板較容易結露造成水珠之滴落,故冷房、除濕
時,導風板建議使用於3位置以上之角度。
1
2
3
4
5
●調整左右風向
—請依下圖所示,用手指撥動導葉調整左右風向,可依需要分別調整左、右各30°角偏向調整。
—
導風板因有馬達帶動,故不宜用手去扳動角度,以免造成
傳動機構之損壞。
—用食指與拇指捏住導葉把手作左右調整,即可使氣流偏向吹出。
左側 右側
o
30o30
30
o
o
30
請不要用手操作上下風向導風板。
注意
!
因為如果接著使用遙控器時,容易造成誤動作。
!
導風板朝向下方,在長時間使用冷氣、除濕時,會產生結露、滴水現象,此屬正常現
象,建議使用時儘量避免。
11
左
右
Page 11

安全規範事項
須追加冷氣機動力線用之無熔絲開關或保險絲,其額定規格依機種別有所不同請參照後頁欄
1
內所載之規定。
本機之電源線採Y型連接,若有損壞請通知本公司服務中心派員更換,請勿私自更換。
2
本機之使用請用獨立之電源線,勿與其他電器共同使用,且電源線需採用雙重絕緣,導線截面
3
積為3.5mm或2.0φ之單蕊銅質導線,接地用導線需2.5mm以上,6.0mm以下之導線接地。
本機之防濕防塵等級室內側為IPX0,室外側為IPX4,故本機不宜裝在室內側易於濺水的地
4
方,例如洗衣間、浴室...等。
本機於維修時必需切斷電源以防感電。
5
222
本機於裝機配線時,需先接合接地線,再接合通電用之連絡線,反之當機體欲拆除保養時
6
需先拆通電用之連線,最後再拆接地線。
本機最高操作溫度下,其操作壓力,吐出端為27kg/cm,吸入端為6kg/cm。
7
本機熱側及冷側最高與最低之操作環境溫度如下:
8
熱側最高43℃,熱側最低21℃,冷側最高32℃,冷側最低21℃。
本機安裝配管長度,不可超過7米,以免影響冷房能力。
9
本機為求按裝後確保良好之效果,其週圍障礙物最低允許距離如下圖所示:
10
除接
15cm以上
22
空氣吸入
25cm以上
20cm以上
,
空氣吹出
100cm以上
25cm以上
1
Page 12

使用前請注意下列事項
手指或棒狀物勿插入護網 可燃性瓦斯遠離吸、吹入口
—本空調機風扇為高速迴轉體,勿將
手指或棒狀物插入吸入口或吹出
口,如此將造成危險!
電源電壓,正確安培數
—請使用專用插座,並確認是否合乎
該冷氣使用之電源電壓,保險絲之
安培數也需符合規格,不可用銅線
代替。
正確安培數
的保險絲
—可燃性瓦斯避免於吸入及吹出口置
放。例如髮膠、髮麗香、揮發性酒
精等會產生易燃性瓦斯,請勿放置
於冷氣機1米以內之距離以免引火
發生災害,或造成機體變形、變色
等。
電源線勿改造
—請勿將電源線切斷後加以延長或改
短,或將電源插頭型式改變,這樣
容易發生火災。
舒適之室溫、風向之調整
—若嬰兒、老年人、病患等使用冷
氣,請注意您設定之溫度是否舒適
及過冷,風向請避免為直接風向。
電源線勿引張受力
—電源線應避免引張受力;如此易造
成接觸不緊發熱,或內部斷線之危
險。
特殊用途勿使用
—本空調機為一般家庭空調用途,特
殊用途(例如電子機器、設備機器
溫度之維持,食品、皮毛、美術、
骨董、生物培養、栽培、飼養
等)不適合。
—雷擊時,易造成回路之損傷,屆時
請關機並拔掉電源插頭。
插頭勿當開關機使用
—
請勿以拔掉或插上電源插頭,做為
冷氣機“停機”或“運轉”的操
作。
—
插頭及插座若發生鬆弛現象,有可
能產生過熱燒毀及漏電等不良。
運轉中,請時常換氣
—尤其室內正使用瓦斯器具時,需注
意換氣,以保持空氣新鮮。
吹出吸入風口勿有它物阻擋雷擊時注意事項 冷房時高熱源器具勿使用
—為使氣流順暢,而發揮本機應有機
能,在本機吹出、吸入風口,請勿
有雜物阻擋。
—冷房運轉中,高熱源器具之使用,
將造成冷氣機之負擔,效率及冷度
將降低。
2
Page 13

使用上注意事項
■下述現象不是製品的異常及故障
三分鐘停止裝置(保護裝置)
21
聲音
下述的情形,係由於冷氣機保護裝置動作的原因,並
非冷房(微電腦除濕)運轉不動作,經過3分鐘後,保
護裝置自動回復,冷氣機即能重新運轉。
當調整溫度設定鍵或室內溫度
—
達到設定溫度時,壓縮機即停
止運轉。
當冷氣機運轉中,關機後立刻
—
再開機時,壓縮機暫不起動。
霧
3
— 當冷房或微電腦除濕運轉中,
在吹出口附近,發生霧狀現
象,這是因為吹出的冷風,冷
卻室內空氣成為霧狀現象。
— 在室內機部分,有可能發生臭
味現象,這是因為室內傢俱、
地毯、衣物、雜物等的臭味及
煙味被室內機吸進後,再吹出
的原因。
—
冷氣開始運轉後,及冷氣停止後,從室內機發
出“咻咻”的聲音及運轉中的水流聲,這些是
冷媒的流聲。
—
運轉中,從冷氣發出
“ㄅㄛㄅㄛ”的聲
響,是冷氣機本體隨
溫度而熱脹冷縮所產
生的聲音。
結露現象
5臭味4
— 室內相對濕度連續在80%以
上,且冷氣經過長時間冷房運
轉,在冷風吹出口附近,可能
發生結露現象,而且有水滴滴
下。
緊急處理方法
有燒焦味時
發生異常時(有燒焦味等)須立即停止
運轉並拔掉電源插頭
拔電源插頭
—
若在異常狀態下繼續運轉,會因發熱
等情形,造成火災及觸電的發生。
—
請速與服務或就近經銷商洽詢。中心
瓦斯漏氣時
瓦
斯
— 請關掉瓦斯開關,但不要處理冷氣
機,因電源插頭拔掉時,產生火花會
引起爆炸的危險。
10
Page 14

善於使用節省能源
■省電和舒適的享用
調整適合的室內溫度1
—
室內與室外溫差在5℃左右即為適溫。
—
太冷的溫度對健康沒有好處,反而增加電力的浪費。
—
室溫上升1℃約有10%的電費節省。
避免陽光的直射和熱風灌入2
—若有陽光直接照射,需有窗簾及其他遮阻物來遮擋,門窗除
了必要的開放外,請經常保持關閉狀態。
風向的調節3
—長時間使用冷氣時應避免直接吹著冷風,如此對健康沒有好
處。
清洗過濾網4
—過濾網目若被灰塵阻塞會影響冷房能力及效果。
有效利用定時器5
—
需要使用多少時間可使用定時裝置來設定時間,以達省電效果。
—
睡眠時,保持適當的室溫,有效利用舒眠功能。
定時器使
用方便
11
Page 15

保養方法
■為了長期舒適地使用冷氣機,請定期清理保養
—冷氣機長期不使用時,請將電源插頭拔
掉。
—切勿使用40℃以上之熱水、揮發性之汽
油、甲苯或稀釋劑等清洗。
—冷氣機使用季節後,為了使冷氣機體內部
充分乾燥,請以送風條件運轉半天左右。
送風運轉半天
—請勿用自來水,直接沖洗冷氣機。
■過濾網之清洗
—
過濾網上附著大量灰塵時,會使出風量減少,降低運轉效率。
—
使用吸塵器清理過濾網時,請以手輕敲過濾網。
—
過濾網太髒時,以中性洗劑溶於溫水中清洗過濾網,待陰乾後再使用。
—
請將面框蓋板掀開。
把濾網輕輕往上推,再往前提,即可拆下濾網清洗,清洗完畢再裝回原位後,再將面框蓋板壓下
—
定位即可。
過濾網
面框蓋板
12
Page 16

配管安裝
■配管絕熱處理
—液態管、氣態管均須絕熱處理,絕熱處理方式如下圖所示。
氣態
液態
絕熱材
絕熱材
■配管以擴喇叭口方式連接
—請確實做好擴喇叭口作業,以免發生漏媒。
配管
外徑厚度 厚度
細管側
粗管側
粗管側
6.35(1/4")
9.525(3/8")
12.7(1/2")
0.8
0.8
0.8
氣態
液態
絕熱材
絕熱材
注意:若使用市販品配管時,請依下表部品使用。
絕熱材
內徑材質 材質
8∼10
依“JISH3300”
所規定的材質
11∼13
14∼16
氣態
8
聚乙烯發泡材料
8
8
液態
■配管之擴管作業
袋形螺帽
表面光滑,圓周高度相同 若擴管偏斜或破裂,異物嵌上,須以切管刀切斷,重新擴管。
注意:擴管時,須防止水滴或銅屑、異物等掉入銅管內。
0.5∼1mm
擴管前須先將銅管毛邊削
除,用活動扳手取下二方閥
或三方閥上之袋形螺帽,放
入銅管以進行擴管工作。
請務必裝上密封蓋
銅管端面高出擴管
器平面0.5∼1mm,
先鎖緊再擴管。
13
Page 17

配管連接
■配管連接:請依室內側、室外側的順序配管
室內側
1
—
室內側配管時,應使用2支固定扳手,最好使用扭矩扳手配管。
—
連接配管時,先對齊管路中心,再用手轉動杯形螺帽3∼4圈。
—
杯形螺帽的固定扭矩,參照下表。
—
注意:補助配管中,粗管較細管長約90mm。
室外側
2
●室外機
細管側
粗管側
粗管側
粗管側
電線組品
袋形螺帽
兩側寬度
17mm
22mm
27mm
24mm
排水管
冷媒配管
適當的扭
矩扳手
1.8Kgf-m
4.0Kgf-m
6.3Kgf-m
5.0Kgf-m
袋形螺帽
二支扳手
使用固定
扳手時
1.5∼2.0Kgf-m
3.5∼4.0Kgf-m
6.0∼6.5Kgf-m
5.0∼5.5Kgf-m
—
首先將液配管上的螺帽(較小者)鬆開,使與連接管對合後如右
圖所示將螺帽完全轉緊。
—
其次將氣配管上的螺帽(較大者)鬆開,使與連接管對合並用手
轉緊螺帽3∼4轉,先做好排氣後再完全轉緊。
—
若氣配管和液配管上的螺帽未轉緊,則可能會漏媒或漏油,但
這並非故障,只要將螺帽轉緊即可。
●檢漏
—將冷媒管路所有的接頭做檢漏,檢查時可用肥皂泡
沫塗在接頭上小心觀察是否有漏氣(冒泡),檢查
完後,必須將肥皂泡沫完全拭淨。
14
Page 18

排氣作業
■用冷媒將室內機盤管內及配管內的空氣排出
將二方閥及三方閥之閥帽取下。
1
打開充填口蓋,以硬物頂住閥心,以利空氣經此流出。
2
以六角扳手鬆開二方閥之閥棒1/4圈。(反時針方向旋轉大約90度)。
3
排氣約10∼15秒。 此時勿將手放於充填口正下方,以免手指凍傷。
4
放開閥心鎖緊充填口蓋。
5
以六角扳手完全打開二方閥、三方閥閥棒至底。(反時針方向旋轉3/圈)。
6
鎖緊閥帽。
7
4
咻聲12∼15秒
註:此處有閥心,請注意
注意
三方閥
6
全開
(迴轉至底約3/轉)
2
5
1
2
閥帽
1
全開
7
全關
1
2
二方閥
1
3
打開/圈
4
6
全開
(迴轉至底約3/轉)
閥帽
1
1
2
全開
7
全關
閥棒
閥心
15
Page 19

電氣配線
■室內外機間配線請用㎜二芯電纜線,且須為雙重絕緣導線,不可使用絞線2.0V.V.F
f
—配線前端須剝線後,確實插入端子板中。
15mm
■室內側
—掀開室內機面板,即可看到端子台,安裝電源線。
面
框
端子台
配線前端須剝線
70mm
若欲拔出電線須壓此鍵
端子台
V.V.F.電纜線
■室內外機間配線作業
—一對二機型
單相220V/60Hz
單相220V/60Hz
—一對一機型
單相220V/60Hz
室
內
機
室
內
機
室
內
機
15mm
1
2
2
1
2
1
2
1
配線
V.V.F.電纜線
配線
V.V.F.電纜線
配線
V.V.F.電纜線
4
室
3
外
2
機
1
室
2
外
1
機
16
Page 20

電氣配線
■接地安裝
—
務必安裝接地線。
—
接地線需為綠色,線徑2.5mm以上,6.0mm以下。
—
有水或濕氣高的場所,除了接地線以外,最好再裝上漏電遮斷器。
從管板接地螺絲
接續接地線至室
外機電裝板接地
固定位置
—室內外機和配線之連接。 —室內機、室外機皆有接地指示標誌,請接
室內側:配線剝線後,確實插入室內機
的端子台內,並以固定套固定
電線。
室外側:配線剝線後,確實插入室外機
的端子台內,並以固定套固定
電線。
2 2
連接室外機配線請使
用固定套將配線固定
在預留固定孔處避免
拉伸脫落(如圖示)
螺絲
固定套
於適當位置。
室外機的接地螺絲:二方閥的左下方。
室內機的接地端子:EVA右管板上。
請依圖示位
置做接地至
適當場所
接地螺絲
■注意事項
—電源工程、室內外機間配線、接地工程
等,請依說明書指定方式進行,並委請有
配電資格的技術人員施工。
—請使用2.0mm單芯電線,不可使用多股絞
線。
對 錯 錯
—不可利用從插頭拉延長線使用,或是電源
線中途連接之方式配電,電線連接不當,
為造成火災的原因之一。
—請勿使用其它電線直接連接作為延長。
17
Page 21

電氣配線
—請務必選用冷氣機專用的電源回路。
—在配線接觸不良下連續運轉,將導致過
熱、發生火災或起動運轉不良。
—請儘可能裝設漏電遮斷器。
注意
—請勿將接地線接於下述場所,以免發生危
險:水管、瓦斯管、天線、避雷針或電話
線。
漏電遮斷器請使用
額定感度電流
15mA,動作時間
0.1秒以下之電流
動作的高感度機
型。
試運轉
連接電線至適當的電源(額定電壓±10%
範圍)。
—
連接後請小心勿觸及帶電體。
—
按下<運轉/停止>按鈕,進行冷房運
轉。
5∼10分鐘後,檢查蒸發器之冷卻情形及
3
冷風吹出狀況(室內外機接頭部份務必檢
漏)。
氣泡
電源插頭
海棉
蒸發器
吹出口
檢查風扇的聲音及運轉情形。
2
檢查蒸發器滴排水情形,尤其在排水管接
4
頭處不得漏水。
—如果凝結水不多時,倒水在滴水盤內檢
4
查排水情形。
用電子檢漏器檢漏最好
