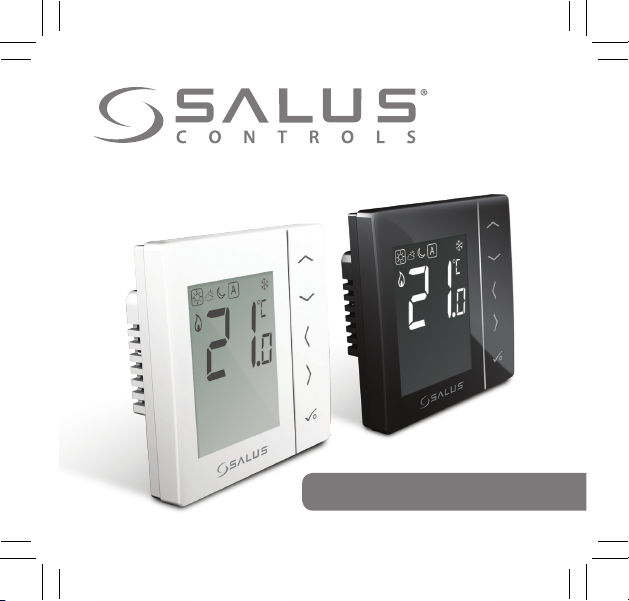

Salus VS35 User guide

Termostat digital

Modele: VS35W și VS35B

MANUAL I N S TALARE/ U T I L I ZARE

Contents

Conținut

Cuprins

Conținut cutie
Introducere
Conformitatea produsului
Instalarea
Ghidul utilizatorului
Parametrii de setare
Notițele instalatorului
Garanție

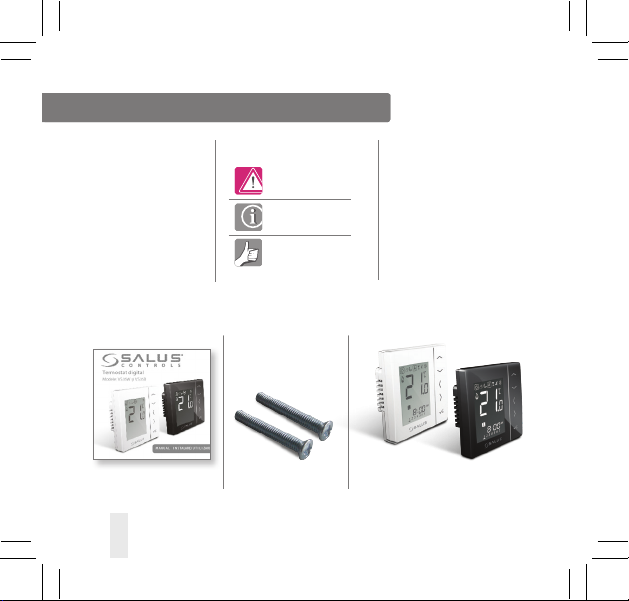

Conținut cutie

1x Manual de instalare/Utilizare Șuruburi de fixare

02 Manual de instalare/utilizare VS30W și VS30B

Pictograme folosite::

Siguranță

Important

Avantaj

Pentru ghidul de instalare,
în format PDF, accesați
www.saluscontrols.ro

VS35

Conformitatea produsului și informații de siguranță

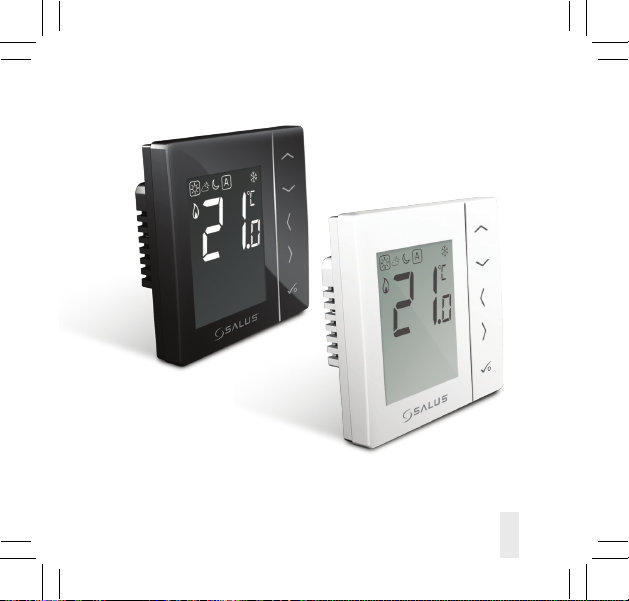

INTRODUCERE

Mulțumim că ați ales să achiziționați termostatul
ambiental VS35. Termostatul digital VS35
(230V) vă oferă un mod simplu de a vă controla
temperatura sistemului dvs. de încălzire.
Termostatul VS30 este neprogramabil, se
montează în doză și comunicarea se face prin fir.
Acesta vă permite să ajustați, individual, încălzirea
suprafațelor, iar prin reducerea temperaturii veți
observa și o economie de energie considerabilă.
Disponibil pe alb și negru.

Conformitatea produsului

Produsul este în conformitate cu următoarele
directive europene:
Directiva EMC 2004/108/EC privind
compatibilitatea electromagnetică ;
Directiva 2006/95/EC privind echipamentele
electrice destinate utilizării în cadrul unor anumite
limite de tensiune ;
Directiva RoHS 2011/65/EU privind restricţiile
de utilizare a anumitor substanţe periculoase în
echipamentele electrice şi electronice.

Textul integral a declarației de conformitate
îl găsiți accesând www.saluslegal.com

Informații de siguranță

Folosit în conformitate cu reglementările,

SALUS VS35 se va folosi pentru controlul
sistemului de încălzire din interiorul casei.

Instalare
Acest accesoriu se va instala de către o persoană
autorizată, iar instalarea va respecta
recomandările furnizate în ediţiile curente
ale BS7671 (normele IEE pentru cablaje) şi
în partea`P’ a normelor pentru construcţii.
Nerespectarea cerinţelor din aceste publicaţii
poate duce la acuzaţii penale.

Deconectați întotdeauna dispozitivele
alimentate cu 230V, de la sursa de curent
electric, înainte de a-l instala sau a face orice fel
de modificări.

Manual de instalare/utilizare VS35W și VS35B 03

Conformitatea produsului și informații de siguranță

Surse de pericol

Termostatul trebuie deconectat de la sursa de
alimentare, înainte de a îndepărta carcasa.

În caz de urgență

Opriți sursa de alimentare a termostatului sau a
întregului sistem.

230V AC

04 Manual de instalare/utilizare VS35W și VS35B

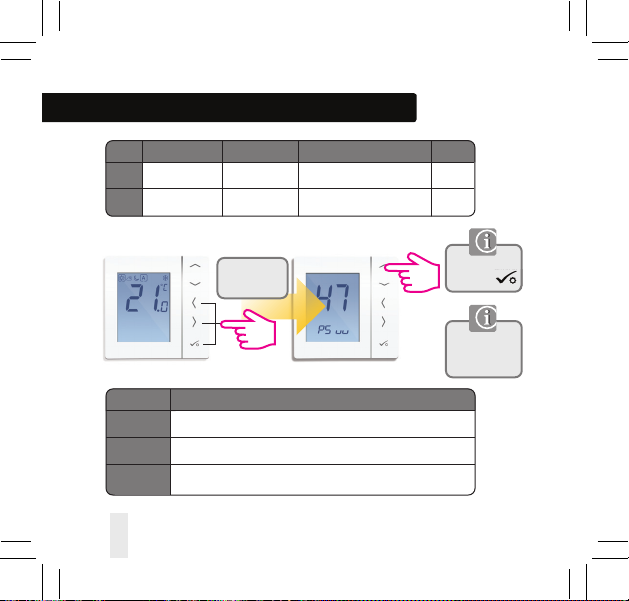

Installer parameter settings

VS35 este echipat cu o secțiune pentru parametrii
instalatorului. Această secțiune poate fi completată
doar de către un instalator autorizat. Schimbarea
parametrilor poate afecta grav sistemul dvs. de
încălzire.

Pentru Instalator

Vă rugăm să introduceți orice schimbări de
parametru în sectiunea notițe instalator (pag 46).

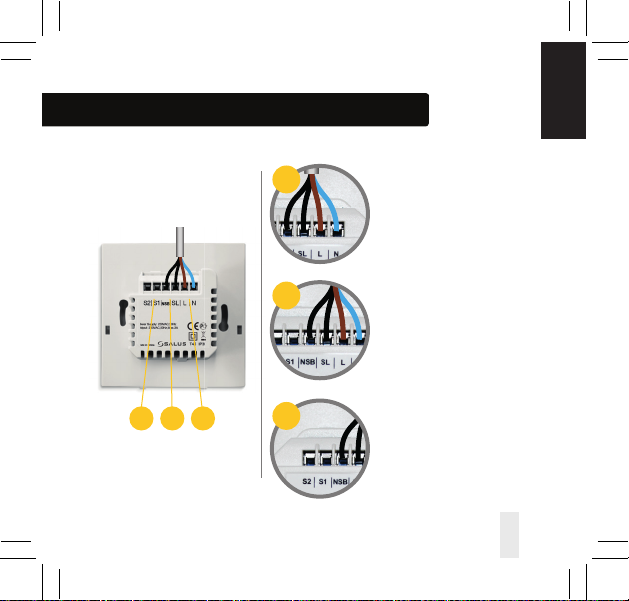

Instalarea- Conexiunea la bornele de ieșire

VS35W

Detalii despre conexiunile la bornele de ieșire

1

Caracasă spate VS35

2

Bornele de alimentare 230V

Se folosesc pentru alimentarea cu
electricitate a aparatului și pentru
ieșirea comutată

Conexiunea pentru Funcția
Regim de Noapte (NSB)

Folosit pentru ieșirile cu voltaj 230V la
alte termostate. Vezi pag. 8.

INSTALARE

3 2 1

3

Bornele de ieșire cu senzor

(Optional)
Pot fi folosite pentru senzorii de
pardoseală și aer.

Manual de instalare/utilizare VS35W și VS35B 05

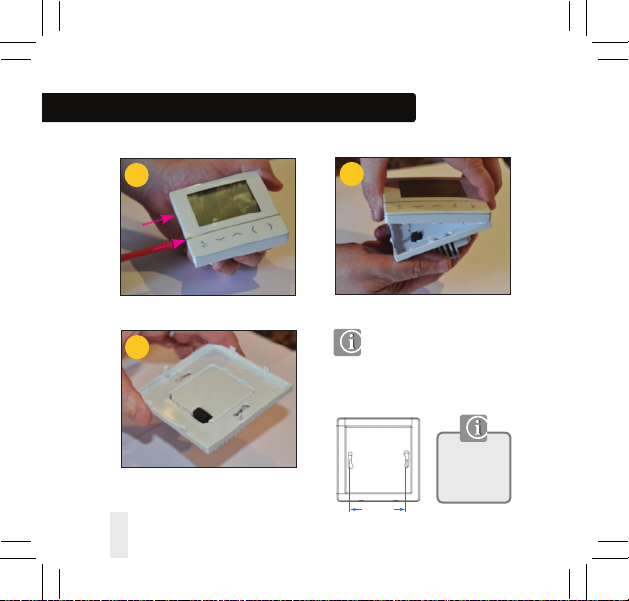

Instalarea- Montarea termostatului

1

Deschideți cu atenție carcasa frontală.

3

06 Manual de instalare/utilizare VS35W și VS35B

2

Îndepărtați cu atenție carcasa frontală.

Montarea pe perete

Pentru montarea pe perete ,
marcați spațiul unde trebuie
montată carcasa din spate.
Distanța dintre găurile centrale
trebuie să fie de 60mm.

Only for flush
mounting boxes
with horizontal

60mm

fixing holes.

Instalarea-Montarea termostatului

For your benefit symbol

To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.

130cm

For your benefit symbol

To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.

(Pic)

Do not position the thermostat:

1. Near any heat source (pics)

2. Behind curtains(pic)

3. Direct Sunlight(pic)

4. In a bathroom or area of high humidity(pic)

Info symbol

· Not to be positioned on exterior wall

· Do not install the remote sensor (if applicable) in an empty tube

· Only the temperature at the position of remote sensor (if applicable) is measured

130cm

For your benefit symbol

To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.

(Pic)

Do not position the thermostat:

For your benefit symbol

To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.

(Pic)

Do not position the thermostat:

1. Near any heat source (pics)

2. Behind curtains(pic)

3. Direct Sunlight(pic)

4. In a bathroom or area of high humidity(pic)

Info symbol

· Not to be positioned on exterior wall

· Do not install the remote sensor (if applicable) in an empty tube

· Only the temperature at the position of remote sensor (if applicable) is measured

For your benefit symbol

To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.

(Pic)

Do not position the thermostat:

1. Near any heat source (pics)

2. Behind curtains(pic)

3. Direct Sunlight(pic)

4. In a bathroom or area of high humidity(pic)

Info symbol

· Not to be positioned on exterior wall

· Do not install the remote sensor (if applicable) in an empty tube

· Only the temperature at the position of remote sensor (if applicable) is measured

130cm

130cm

For your benefit symbol

To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.

(Pic)

Do not position the thermostat:

1. Near any heat source (pics)

2. Behind curtains(pic)

3. Direct Sunlight(pic)

4. In a bathroom or area of high humidity(pic)

Info symbol

· Not to be positioned on exterior wall

· Do not install the remote sensor (if applicable) in an empty tube

· Only the temperature at the position of remote sensor (if applicable) is measured

130cm

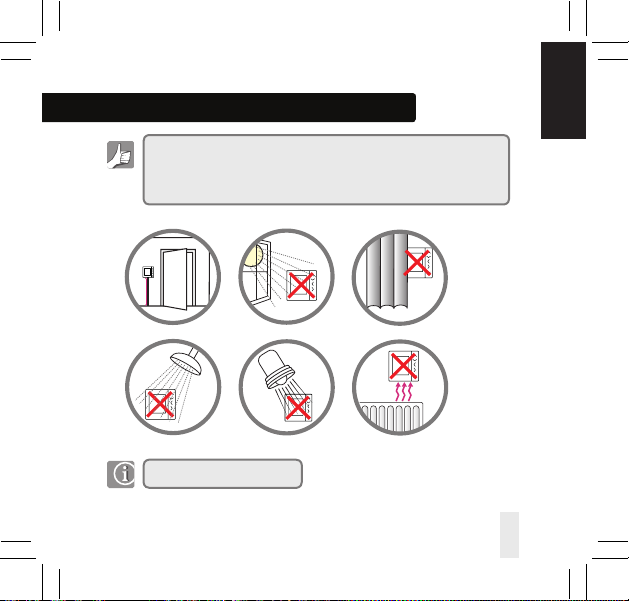

Poziția de montare și instalare

Pentru o funcționare fără probleme și control eficient, cea mai bună poziție de montare este la
130 cm de podea, într-o zonă liberă. Nu poziționați termostatul aproape de surse de căldură, în
spatele draperiilor, în spații cu umiditate ridicată și nu în lumina directă a soarelui.

INSTALARE

A nu se poziționa pe un perete exterior!

Manual de instalare/utilizare VS35W și VS35B 07

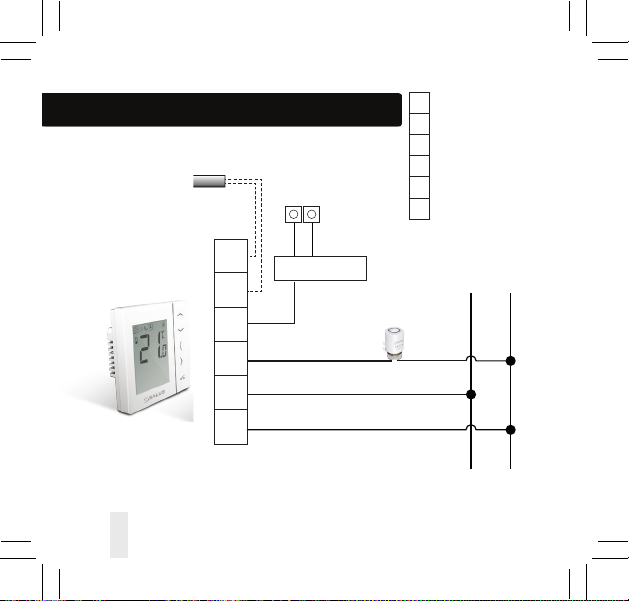

Instalare - Conectarea la bornele de ieșire

Instalare - Conectarea la bornele de ieșire

Senzor Salus opțional

NSB pt. alte
termostate

S2

Centru de comandă

S1

NSB

Ieșire

Actuator

SL

L

N

08 Manual de instalare/utilizare VS35W și VS35B

S2

S1

NSB

SL

L

N

L N

Senzor de ieșire (opțional)

Senzor de ieșire (opțional)

Ieșire Regim de Noapte

Sarcină electrică (Actuator)

Fază 230V AC 50Hz

Neutru

L N

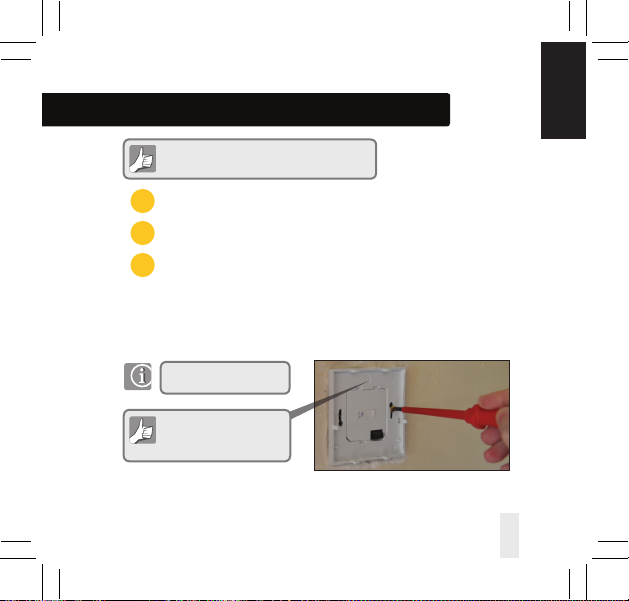

Instalare- Conectarea la bornele de ieșire

Verificați dacă s-au efectuat conexiunile pentru:

Bornele electrice de ieșire

1

Conexiunea Regim de Noapte (NSB)

2

Senzorii bornelor de ieșire (dacă e cazul)

3

După verificarea acestor pași, puteți fixa carcasa din spate a cutiei de perete.

Vă rugăm să folosiți șuruburile
furnizate.

Asigurați-vă că săgeata de
orientare este îndreptată în
sus.

Manual de instalare/utilizare VS35W și VS35B 09

INSTALARE

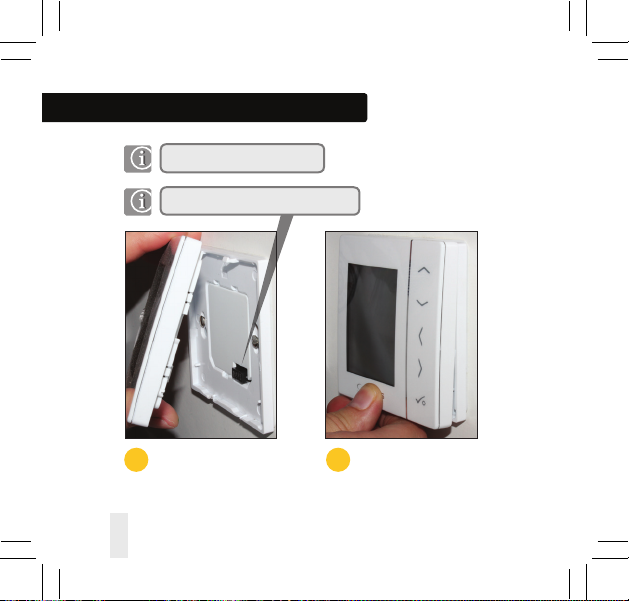

Instalare - Montarea termostatului

Fixați carcasa frontală pe cea dorsală.

Asigurați-vă că pinii de conectare sunt aliniați.

1

Aliniați carcasa frontală
la marginea de sus.

10 Manual de instalare/utilizare VS35W și VS35B

2

Apăsați cu atenție până
auziți un click.

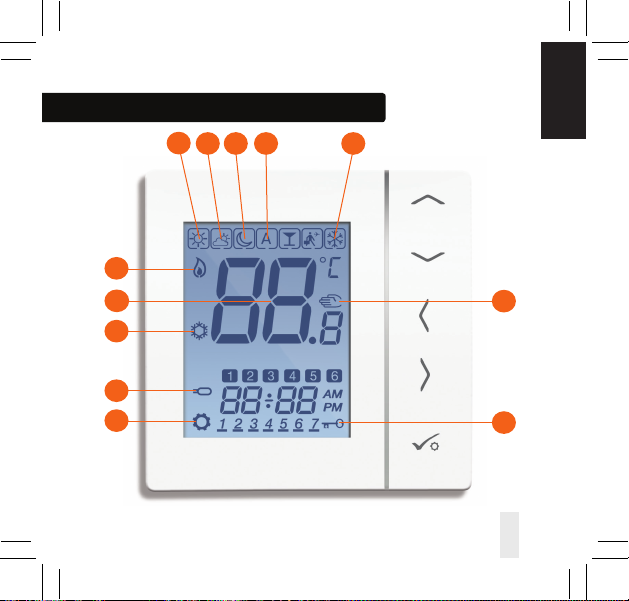

Instalare – Descrierea simbolurilor

1

2 3 4 7

6

8

7

10

11

Manual de instalare/utilizare VS35W și VS35B 11

INSTALARE

9

12

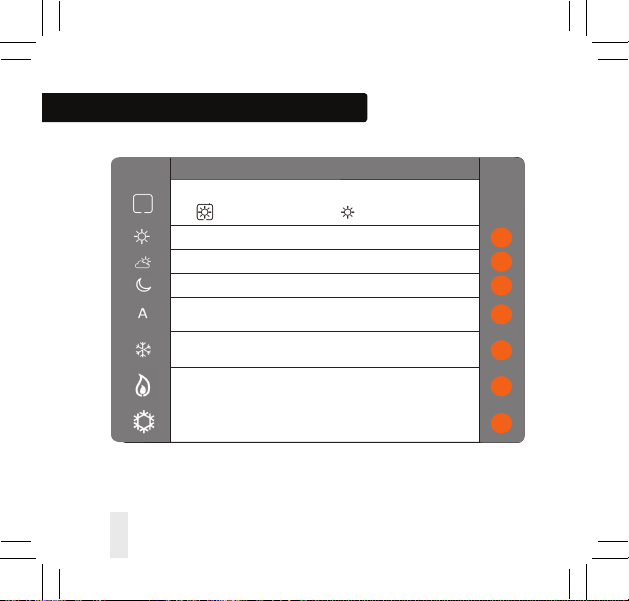

Instalarea - Pictograme LCD

Instalarea - Pictograme LCD

Pictogramă Funcție

ICON FUNCTION

Selectați modul.

Ex. = setarea actuală este temp. ridicată = temp. ridicată nu este selectată.

Însorit: temp. ridicată confortabilă

Înnora:Temperatură medie confortabilă

12 Manual de instalare/utilizare VS35W și VS35B

Luna: temperatură scăzută confortabilă

Termostat Programabil.Indicator mod program:Arată că programul e în derulare, Auto

Pornire sau Au to Oprire.Pentru termostatul de grup, arată că face parte dintr-un grup.

Indicator Party:

Când modul Party este activ.

Indicator Vacanță:

Când modul Vacanță este activ.

Indicator mod Anti-Înghe:

protecția Anti-Îngheț este activă, nu funcționează în modul de răcire dacă este cazul).

1
2
3

4

5

6

7

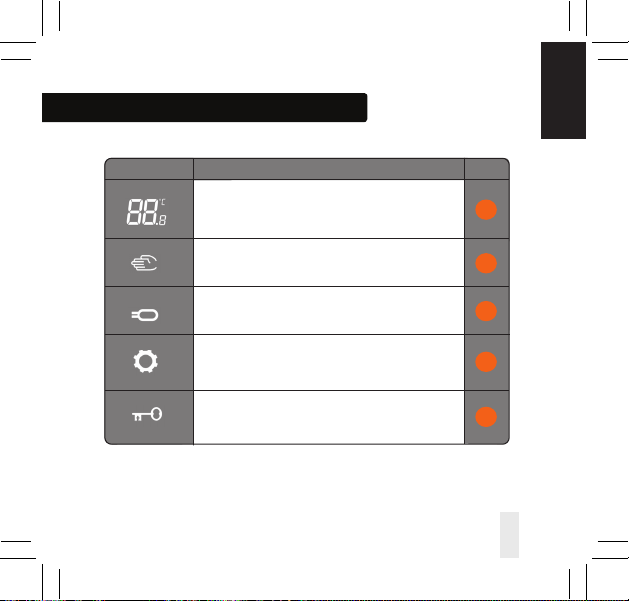

Instalarea - Pictograme LCD

Instalarea - Interfața

INSTALARE

INSTALARE

Pictogramă Funcție

Temperature indicator:

Așaj temperatura camerei
Așaj temperatură setată
Alte informații

Indicator suprareglare manuală:

Dacă temperatura stabilită anterior se va schimba, simbolul "mână"
va apărea până când va începe următorul program

Indicator sondă senzor de pardoseală:

Indicator sondă senzor de pardoseală.

Indicator Setări:

Arată că aparatul este în modul de setare
Indică modul manual de setare

Indicator Blocare Taste:

Arată că aparatul este în modul de setare
Arată că tastele sunt inactive.

Manual de instalare/utilizare VS35W și VS35B 13

8

9

10

11

12

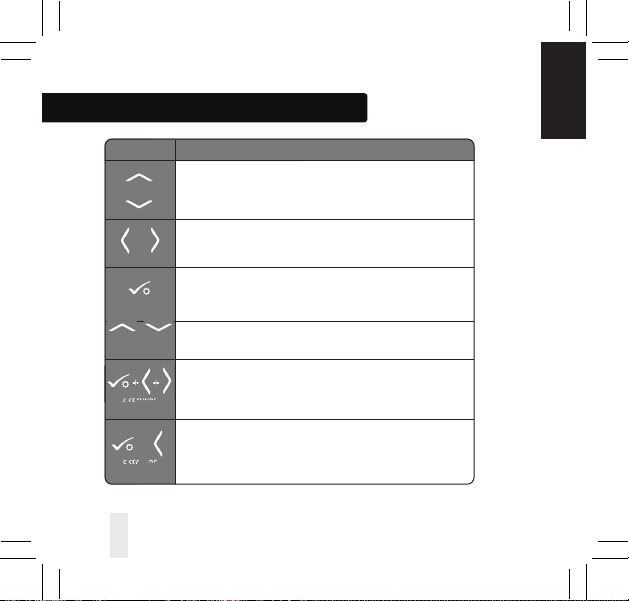

Instalarea - Interfața

Instalarea - Interfața

INSTALARE

Pictogramă Funcție

OR

OR

+

5 SECUNDE

++

5 SECUNDE

+

5 SECUNDE

14 Manual de instalare/utilizare VS35W și VS35B

1.Crește/descrește temperatura de referință

2.Crește/descrește Ziua, Ora, Timer-ul, Mod Party, Holiday și Boost(Intensicare)

3.Selecteaza valoarea parametrilor de instalare

1.Mod de selectare

2.Apăsați lung pentru a reveni la ecranul inițial fără a salva modicările

3.Selecteaza valoarea parametrilor de instalare

1. Tasta OK:Apăsați scrut pentru a conrma selectarea

2. Apăsați lung pentru a salva și a ieși.

3. Apăsați scurt pentru a reveni la ecranul anterior cănd se aă în modul de
setare utilizator/instalator .

Blocare/Deblocare.

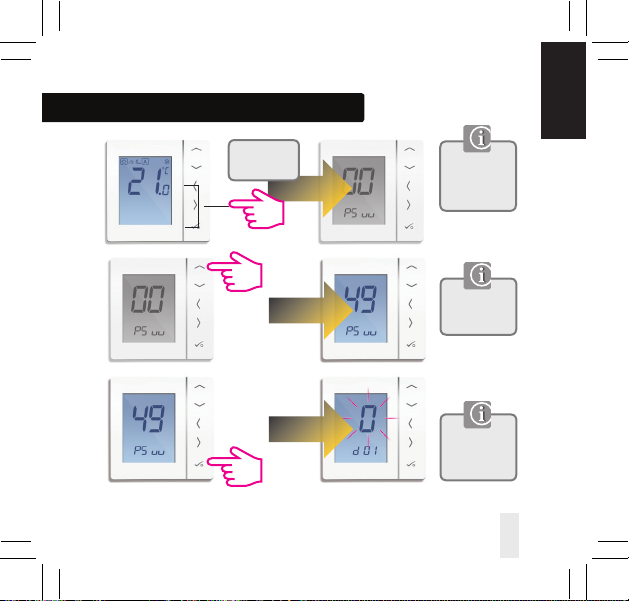

Introduceți setările parametrilor instalatorului.

Mod Testare

INSTALARE

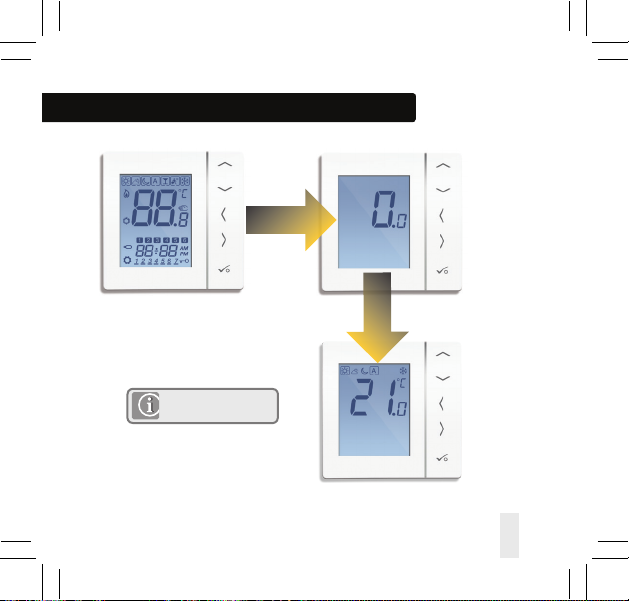

Instalare - Prima pornire

2 secunde

Versiunea poate varia de la
un dispozitiv la altul.

Versiune Software

2 secunde

Manual de instalare/utilizare VS35W și VS35B 15

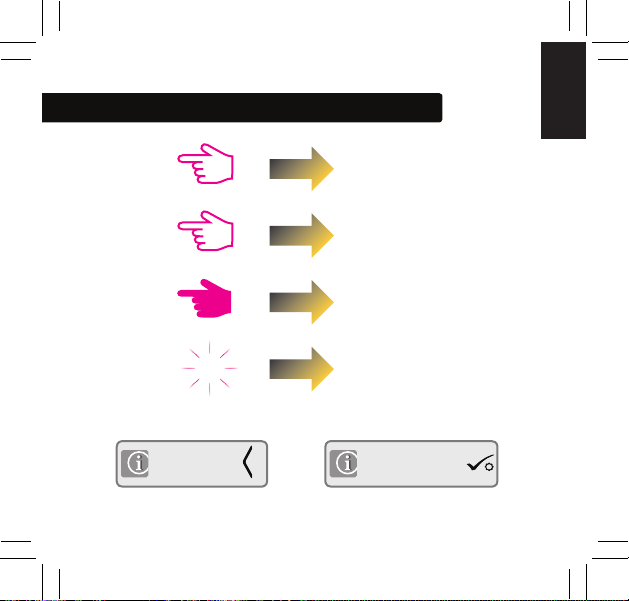

Instalarea - Taste grafice

INSTALARE

Apasă o dată

Apasați scurt
pentru back up.

xx

Apasă timp de x ori

Ține apăsat 5 sec

Licărire

Apasă scurt pentru a salva
și lung pentru a salva și ieși.

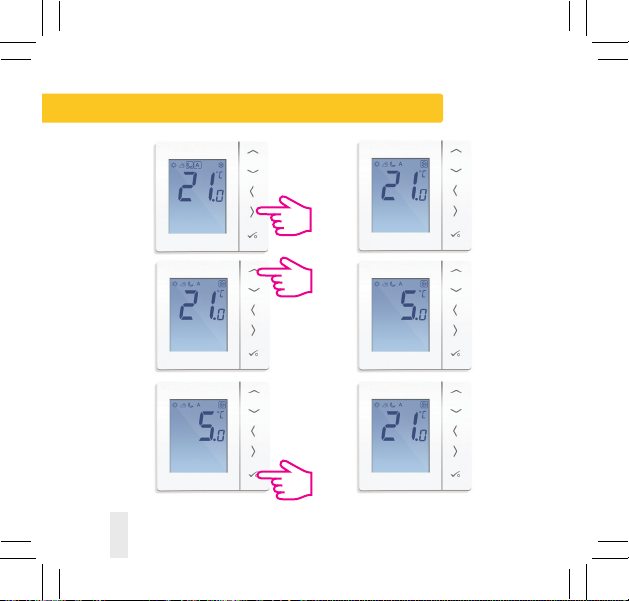

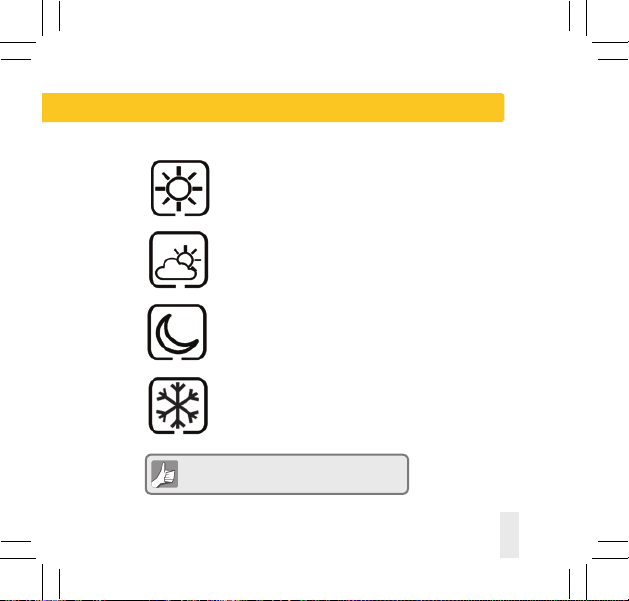

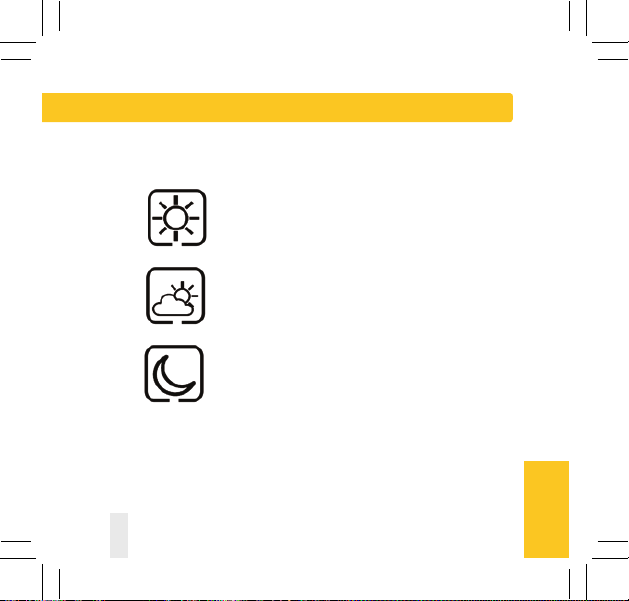

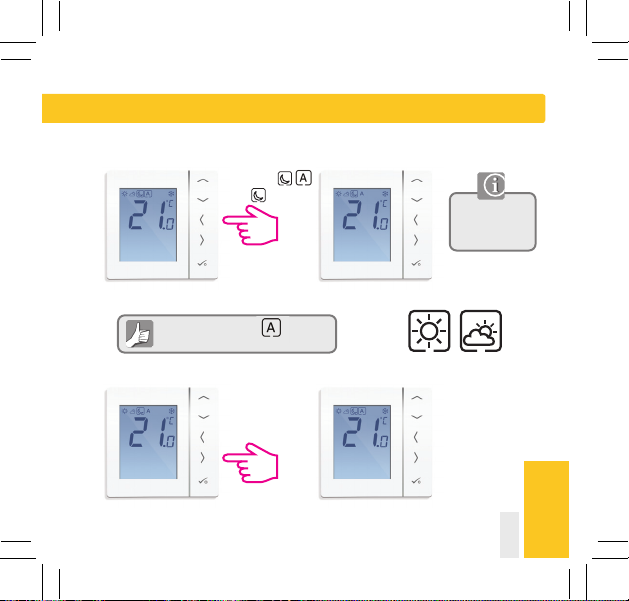

Ghidul utilizatorului - Nivele de temperatură

Cea mairidicată temperatură folosită dimineața sau seara târziu.

20°C

Temperatura medie folosită când spațiul este locuit.

19°C

Temperatura economică folosită în timpul nopții.

17°C pentru încălzire sub pardoseală și 15 ° C pentru
radiatoare.

Temperatura foarte scăzută pentru vacanțe sau absență lungă

5°C

Termostatul este presetat cu temperaturile enumerate mai
sus.Temperaturile pot fi modificate.

Manual de instalare/utilizare VS35W și VS35B 17

Nivele de temperatură- Răcire

UTILIZATORULUI

22° C când există persoane în jur.

Spațiu liber-Temperatura este de obicei 40°C.
Prin selectarea simbolului se evită răcirea încăperii atunci când nu
este locuită.

Temperatură economică din timpul nopții 26°C.

18 Manual de instalare/utilizare VS35W și VS35B

GHIDUL

Ghidul utilizatorului - Modificare permanentă a temperaturii

UTILIZATORULUI

Ghidul Utilizatorului - Suprareglare Permanentă

Setarea temperaturii permanente:

Schimbă de la

la

Folosiți săgețile SUS,

JOS pentru a vedea

temperatura setată.

Pentru a anula selectați
Vezi mai jos:

Repetă pentru dacă e

Manual de instalare/utilizare VS35W și VS35B 19

necesar.

GHIDUL

Ghidul utilizatorului - Funcția Anti-Îngheț

Folosiți săgeata
pentru a selecta
modul de îngheț.

Folosiți săgeata sus
pentru a selecta
temperatura pentru
protecția anti­îngheț.

Apăsați butonul de
jos pentru a conrma
modicarea făcută.

20 Manual de instalare/utilizare VS35W și VS35B

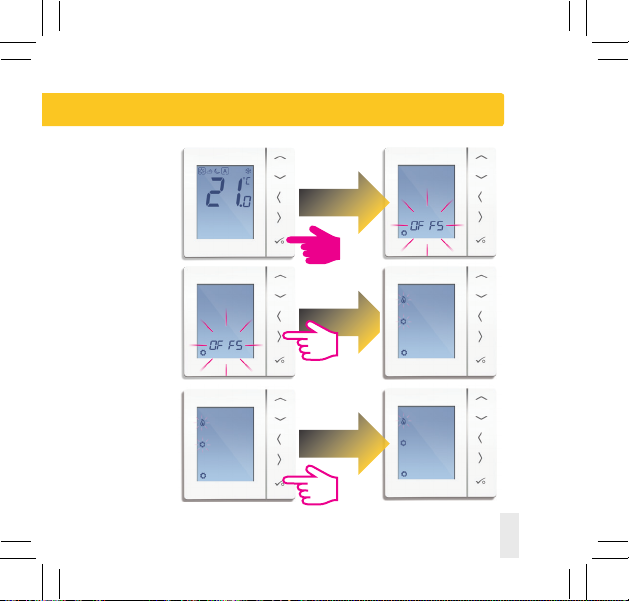

Ghidul utilizatorului- Comutare încălzire/răcire

Manual de instalare/utilizare VS35W și VS35B 21

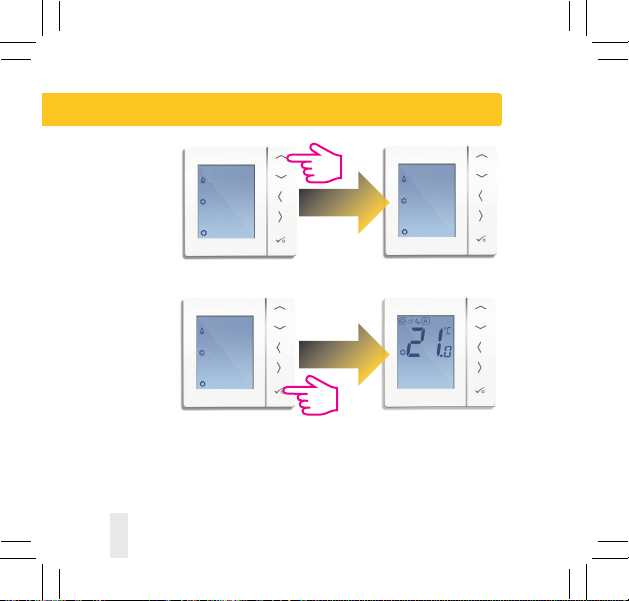

Ghidul utilizatorului- Comutare încălzire/răcire

22 Manual de instalare/utilizare VS35W și VS35B

Instalare - Intrarea în meniu

INSTALARE

Apăsați simultan
toate butoanele

Dacă doriți să

schimbați

parametrii, urmați

pașii alăturați.

Parametrii trebuie

introduși doar de

instalator.

Primul ecran din

meniu.

Manual de instalare/utilizare VS35W și VS35B 23

Instalarea - Parametrii Device-ului

Instalarea - Parametrii Device-ului

DX Funcție

D01 Comandă 0

căldură

D02 Temperatura de la -3.0 la

Contrabalans 3.0° C

Sondă pentru senzor

sau conexiune

Termostat de boiler
Sondă pentru senzor

D04

folosită ca senzor apoi folosiți senzorul extern ca

de aer sau senzor de aer. Nu se va

pardoseală măsura temperatura internă

D05 Comandă Răcire

Tip Actuator 0 NO -Deschis Normal

D06

Protecția Robinetului

D07

24 Manual de instalare/utilizare VS35W și VS35B

Setările Sistemului

1
2

0

1

0

1

1

2

1

0
1

Deniție DEFAULT

Modulația în durată a impulsurilor

On-O 0.5 ° C +/- 0.25 ° C 0

On-O 1.0 ° C +/- 0.5 ° C

Contrabalans de temperatură

pentru a compensa în

cazul unei erori

Senzor/Termostat de boiler conectat

-

D03 trebuie setat pe 1 ,

D03 trebuie setat pe 1, apoi

folosiți senzorul internă se va

măsura de către termostat.

On-O 0.5 ° C +/- 0.25 °C
On-O 1.0 ° C +/- 0.5 ° C

NC- Închis Normal

Oprit

Pornit

0 ° C

0

0

2

1

1

Instalarea - Parametrii dispozitivului

Instalarea - Parametrii Device-ului (continuare)

INSTALARE

INSTALARE

DX FUNCȚIE

Temperatura de referință

D08

pentru Modul Îngheț

D09 Format Oră 0 12

D10 N/A N/A N/A N/A

D11 Economisire Temp. 0 OFF

în timpul zilei 1 ON

D12 Limită Temp.

D13 Limită pt. temp.

D14 Senzor podea-

Limită ridicată 6-45 ° C se va ajunge latemp necesară 27 ° C

D15 Senzor de podea- Releul de ieșire se va deschide

Limită scăzută 6-45 ° C când se va ajungela temp. 10 ° C

D16 Senzor de podea- Releul de ieșire se va închide

Limită pt. Răcire 6-45 ° C când se va ajunge latemp 6 ° C

SETĂRILE SISTEMULUI

5-17 ° C Temperatură necesară pentru 5 °C

1 24

Caldură

de răcire

de Temp. protecției pardoselii.

de Temp. necesară protecției pardoselii.

5-35 ° C

5-40 ° C

DEFINIȚIE DEFAULT

protecție anti- îngheț și mod vacanță

Temp. max pt. căldură

Temp. maximă pt. răcire

Releul de ieșire se va închide când

necesară protecției pardoselii.

Manual de instalare/utilizare VS35W și VS35B 25

1

1

35 ° C

5 ° C

Instalarea - Parametrii dispozitivului

Instalarea - Parametrii Device-ului (continuare)

DX Funcție Setări sistem Deniție DEFAULT

Selectare program

D17

prestabilit

Selectare mod

D18

Răcire/Încălzire

Reset to factory settings

Eroare de cod

Descrierea erorii

Temp.Max/Min. pt. pardoseală atinsă

Err02

Senzor pardoseală stricat

Err03

Err04

Scurtcircuit senzor pardoseală

26 Manual de instalare/utilizare VS35W și VS35B

1-5 Programe prestabilite de la 1 la 5 1

0 sau 1

Apăsați simultan

toate 3

butoanele.

0: mod încălzire
1: mod răcire

0

Introduceți numărul
47 și apăsați

Trebuie introdus

doar de către

instalator!

Instalare- Detalii tehnice

Instalare-Detalii tehnice

INSTALARE

Model VS35W/B (White/Black-Alb/Negru)
Tip Termostat neprogramabil, în doză, comunicare prin r
Moduri Răcire
NSB 230V Input

Suprareglare manuală Permanentă

Protecție anti-îngheț 5ºC (Ajustabilă)
Alimentare 230V AC 50Hz
Amperaj 3 A
Interval de temperatură

Heat/Cool Conversie locală

Senzor

Parametrii Device-ului Vezi pag. 24

Temp. de operare 0 la 50ºC
Temp. de depozitare -20 la 60ºC

INSTALARE

de la 5 la 35ºC, pași de 0.5ºC

Aer sau protecție pardoseală

Manual de instalare/utilizare VS35W și VS35B 27

Notițele Instalatorului

28 Manual de instalare/utilizare VS35W și VS35B

Notițele Instalatorului

Manual de instalare/utilizare VS35W și VS35B 29

Garanție

SALUS Controls garantează buna funcționare a produsului pe o perioadă de 5 ani de la data cumpărării,
confirmată prin ștampila și semnătura vânzătorului.Garanţia oferă utilizatorului posibilitatea de înlocuire
gratuită a dispozitivului cu unul nou (același tip/model) sau eliminarea daunelor cauzate de defecte de
fabricaţie.

Nume Client: ..................................................................................................................................

Adresa Client: .................................................................................................................................

............................................................................... Cod Poștal: ....................................................

Tel: ........................................................ Email: ............................................................................

Nume Vânzător: .............................................................................................................................

Tel: ......................................................... Email: ............................................................................

Data Instalării: ..............................................................................................................................

Numele Instalatorului: ..................................................................................................................

Semnatura Instalatorului: .............................................................................................................

Termostat digital

Modele: VS35W și VS35B

Manual de instalare/utilizare VS35W și VS35B 31

SALUS Controls România

Strada Traian Vuia 126
Cluj-Napoca
România

Tel.: [phone]
Email: [email protected]

www.saluscontrols.ro

SALUS Controls este membră Computime Group.

Menținând politica de continuă dezvoltare a produsului, SALUS Controls își rezervă dreptul de a
modifica specificațiile, design-ul și materialele produselor enumerate în această broșură fără notificare
prealabilă.

Lot 2016

00086/2
