Page 1

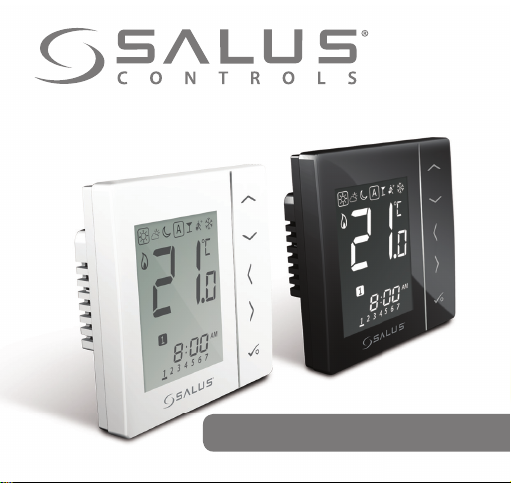

Termostat digital
Modele: VS30W și VS30B
MANUAL DE INSTALARE/UTILIZARE
Page 2
Conținut
Cuprins
Conținut cutie
Introducere
Conformitatea produsului
Instalarea
Ghidul utilizatorului
Parametrii de setare
Notițele instalatorului
Garanție

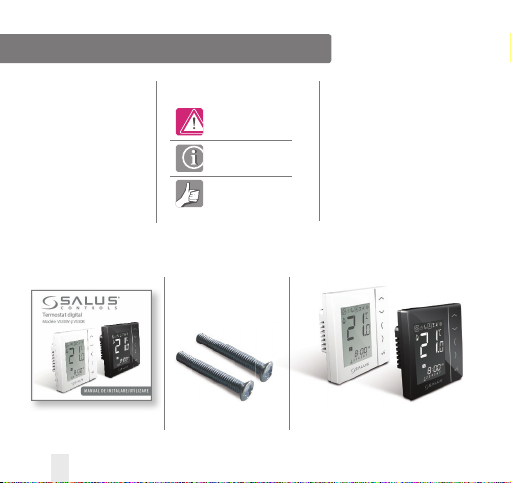

Conținut cutie
02 Manual de instalare/utilizare VS30W și VS30B
Pictograme folosite:
Siguranță
Important
Avantaj
Pentru ghidul de instalare,
în format PDF, accesați
www.saluscontrols.ro
VS30 Alb VS30 Negru1x Manual de Instalare/Utilizare Șuruburi de fixare
Page 3
Conformitatea produsului și informații de siguranță
INTRODUCERE
Mulțumim că ați ales să achiziționați termostatul
ambiental VS30. Acesta vă oferă un mod simplu
de a vă controla temperatura din locuința dvs.
Termostatul digital ambiental VS30 vă permite
să ajustați individual încălzirea spațiilor,
oferindu-vă confort și o economie de energie
considerabilă.
Conformitatea produsului
Produsul este în conformitate cu următoarele
directive europene:
Directiva EMC 2014/30/UE privind
compatibilitatea electromagnetică ;
Directiva 2014/35/UE privind echipamentele
electrice destinate utilizării în cadrul unor
anumite limite de tensiune ;
Directiva RoHS 2011/65/UE privind restricţiile
de utilizare a anumitor substanţe periculoase în
echipamentele electrice şi electronice.
Textul integral al declarației de
conformitate îl găsiți accesând :
www.saluslegal.com
Informații de siguranță
Folosit în conformitate cu reglementările
europene și naționale, SALUS VS30 se va folosi
pentru controlul sistemului de încălzire din
interiorul casei.
Instalare
Acest dispozitiv se va instala de către o persoană
autorizată, iar instalarea va respecta
recomandările furnizate în ediţiile curente
ale BS7671 (normele IEE pentru cablaje) şi
în partea`P’ a normelor pentru construcţii.
Nerespectarea cerinţelor din aceste publicaţii
poate duce la acuzaţii penale.
Deconectați întotdeauna dispozitivele
de la sursa de alimentare 230V, înainte de a le
instala sau face orice fel de modificări!
Manual de instalare/utilizare VS30W și VS30B 03
Page 4
Conformitatea produsului și informații de siguranță
Surse de pericol
Termostatul trebuie deconectat de la sursa de
alimentare, înainte de a îndepărta carcasa.
În caz de urgență
Opriți sursa de alimentare a termostatului sau a
întregului sistem.
230V AC
04 Manual de instalare/utilizare VS30W și VS30B

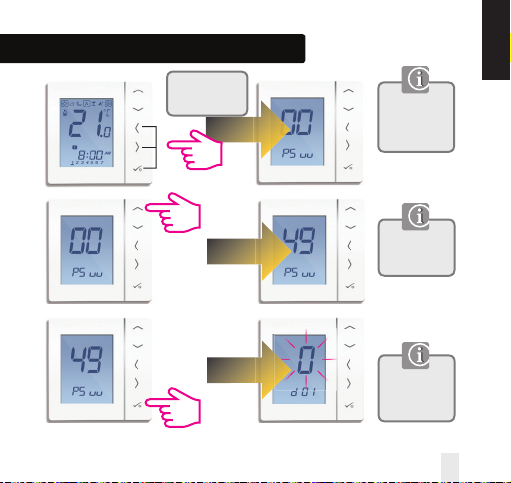

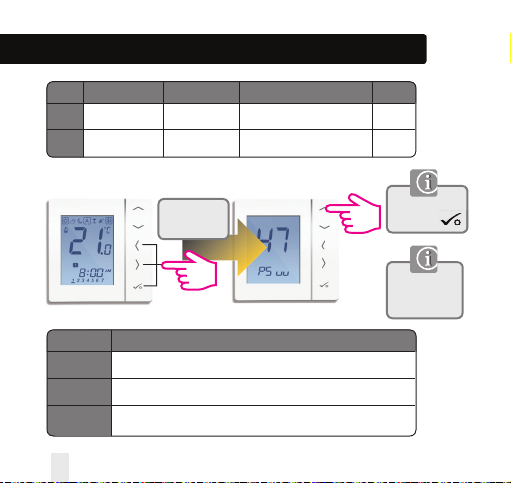

Parametrii de instalare
VS30 este echipat cu un meniu al parametrilor
de instalare, PS 49. Setările acestui meniu pot fi
modificate doar de către un instalator autorizat.
Schimbarea parametrilor poate afecta grav sistemul
dvs. de încălzire.
Pentru Instalator
Vă rugăm să introduceți orice schimbări de
parametru în sectiunea notițe instalator (pag 46).
Page 5

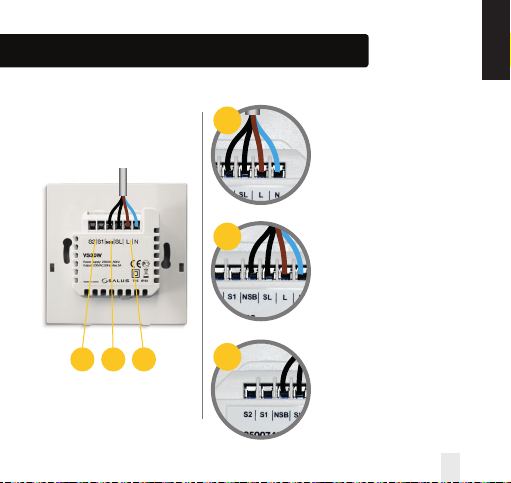

Instalarea- Conexiunea la bornele de ieșire
Detalii despre conexiunile la bornele de ieșire
Carcasa posterioară a
aparatului VS30
1
Bornele de alimentare 230V
Se folosesc pentru alimentarea cu
electricitate a aparatului și pentru
ieșirea comutată.
INSTALARE
3 2 1
2
Conexiunea pentru Funcția
Regim de Noapte (NSB)
Folosit pentru ieșirile cu voltaj 230V
la alte termostate.Vezi pag. 8.
3
Bornele de conectare a senzorului
extern(Optional)
Pot fi folosite pentru senzor extern de
pardoseală sau aer.
Manual de instalare/utilizare VS30W și VS30B 05
Page 6

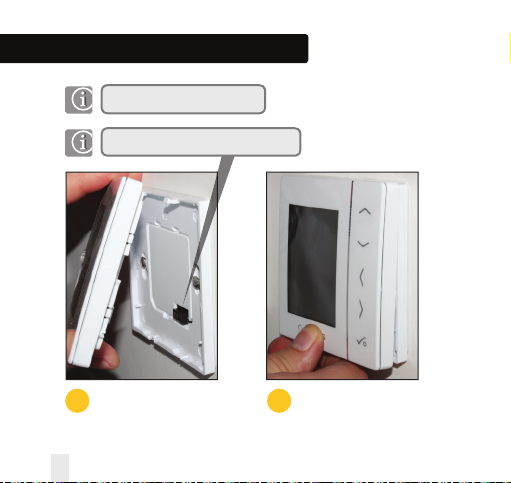

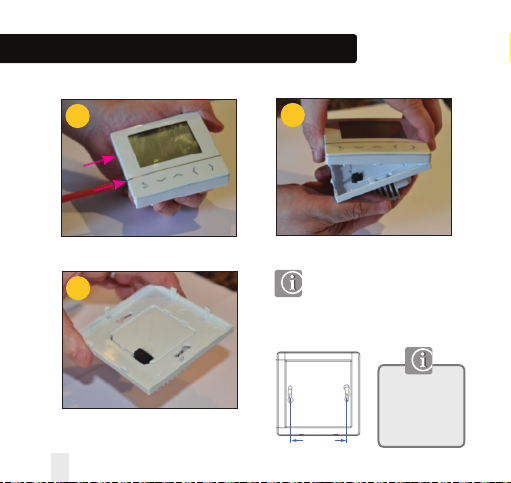

Instalarea- Montarea Termostatului
1
Deschideți cu atenție carcasa frontală.
3
06 Manual de instalare/utilizare VS30W și VS30B
2
Îndepărtați cu atenție carcasa frontală.
Montarea pe perete
Pentru montarea pe perete , marcați
spațiul unde trebuie montată carcasa
din spate.Distanța dintre găurile
centrale trebuie să fie de 60mm.
Doar pentru doze
electrice încastrate,
cu găuri de fixare
60mm
orizontale.
Page 7
Instalarea-Montarea termostatului
For your benefit symbol
To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.
130cm
For your benefit symbol
To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.
(Pic)
Do not position the thermostat:
1. Near any heat source (pics)
2. Behind curtains(pic)
3. Direct Sunlight(pic)
4. In a bathroom or area of high humidity(pic)
Info symbol
· Not to be positioned on exterior wall
· Do not install the remote sensor (if applicable) in an empty tube
· Only the temperature at the position of remote sensor (if applicable) is measured
130cm
For your benefit symbol
To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.
(Pic)
Do not position the thermostat:
For your benefit symbol
To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.
(Pic)
Do not position the thermostat:
1. Near any heat source (pics)
2. Behind curtains(pic)
3. Direct Sunlight(pic)
4. In a bathroom or area of high humidity(pic)
Info symbol
· Not to be positioned on exterior wall
· Do not install the remote sensor (if applicable) in an empty tube
· Only the temperature at the position of remote sensor (if applicable) is measured
For your benefit symbol
To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.
(Pic)
Do not position the thermostat:
1. Near any heat source (pics)
2. Behind curtains(pic)
3. Direct Sunlight(pic)
4. In a bathroom or area of high humidity(pic)
Info symbol
· Not to be positioned on exterior wall
· Do not install the remote sensor (if applicable) in an empty tube
· Only the temperature at the position of remote sensor (if applicable) is measured
130cm
For your benefit symbol
To ensure trouble free operation and efficient control. the room thermostat Nea
is best positioned behind a door and at 130cm from the floor.
(Pic)
Do not position the thermostat:
1. Near any heat source (pics)
2. Behind curtains(pic)
3. Direct Sunlight(pic)
4. In a bathroom or area of high humidity(pic)
Info symbol
· Not to be positioned on exterior wall
· Do not install the remote sensor (if applicable) in an empty tube
· Only the temperature at the position of remote sensor (if applicable) is measured
130cm

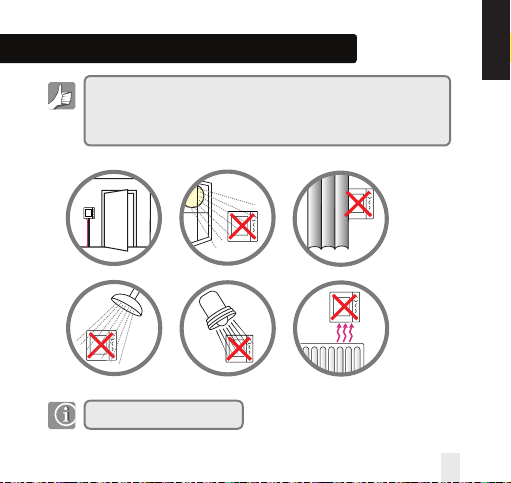

Poziția de montare și instalare
Pentru o funcționare fără probleme și un control eficient, cea mai bună poziție de montare este la
130 cm de podea, într-o zonă liberă. Nu poziționați termostatul aproape de surse de căldură, în
spatele draperiilor, în spații cu umiditate ridicată și nu în lumina directă a soarelui.
INSTALARE
A nu se poziționa pe un perete exterior!
Manual de instalare/utilizare VS30W și VS30B 07
Page 8

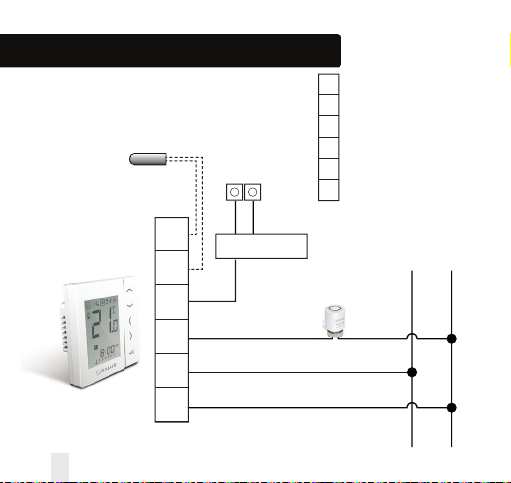

Instalare - Conectarea la bornele de ieșire
Senzor Salus opțional
NSB pt. alte
termostate
S2
Centru de comandă
S1
NSB
Ieșire
SL
L
N
08 Manual de instalare/utilizare VS30W și VS30B
NSB
Actuator
Conexiune senzor extern(opțional)
S2
Conexiune senzor extern(opțional)
S1
Conexiune Regim de Noapte
SL
Semnal Comandă (Actuator)
L
Fază 230V AC 50Hz
N
Neutru
L N
L N
Page 9

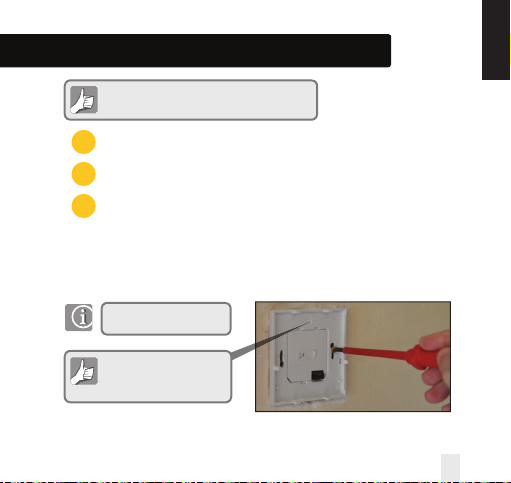

Instalare- Conectarea la bornele de ieșire
Verificați dacă s-au efectuat conexiunile pentru:
Bornele electrice de ieșire
1
Conexiunea Regim de Noapte (NSB)
2
Bornele senzorilor externi (dacă e cazul)
3
După verificarea acestor pași, puteți fixa carcasa din spate a dozei de perete.
Vă rugăm să folosiți șuruburile
furnizate.
Asigurați-vă că săgeata de
orientare este orientată în
sus.
Manual de instalare/utilizare VS30W și VS30B 09
INSTALARE
Page 10
Instalare - Montarea termostatului
Fixați carcasa frontală pe cea dorsală.
Asigurați-vă că pinii de conectare sunt aliniați.
1
Aliniați carcasa frontală
la marginea de sus.
10 Manual de instalare/utilizare VS30W și VS30B
2
Apăsați cu atenție până
auziți un click.
Page 11

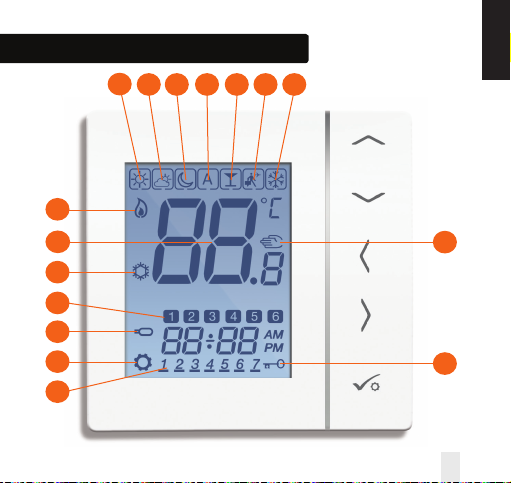

Instalare - Pictograme LCD
1
2 3 4 5 6 7
8
10
9
12
14
15
13
INSTALARE
11
16
Manual de instalare/utilizare VS30W și VS30B 11
Page 12

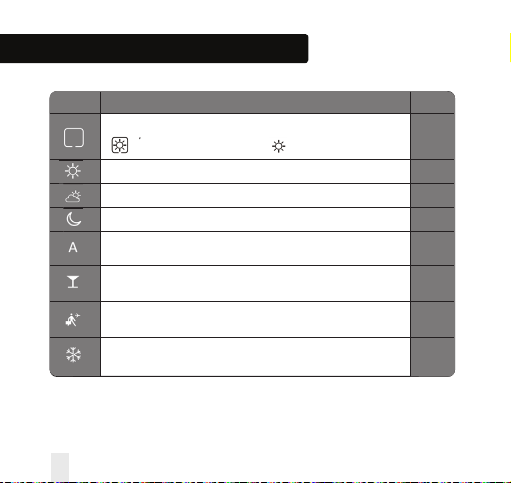

Instalarea - Pictograme LCD
Instalarea - Pictograme LCD
ICON FUNCTION
Selectați modul
= modul confort este selectat.
12 Manual de instalare/utilizare VS30W și VS30B
modul confort este selectat

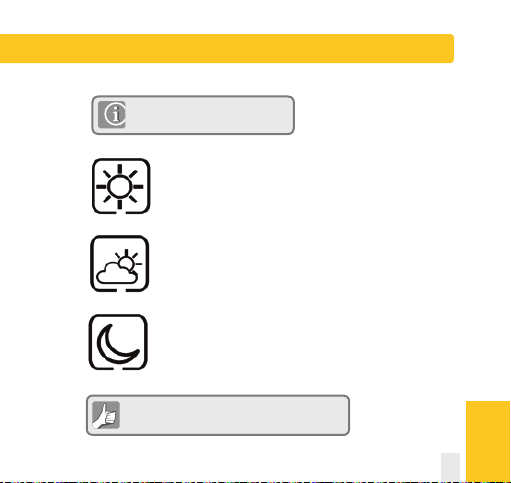

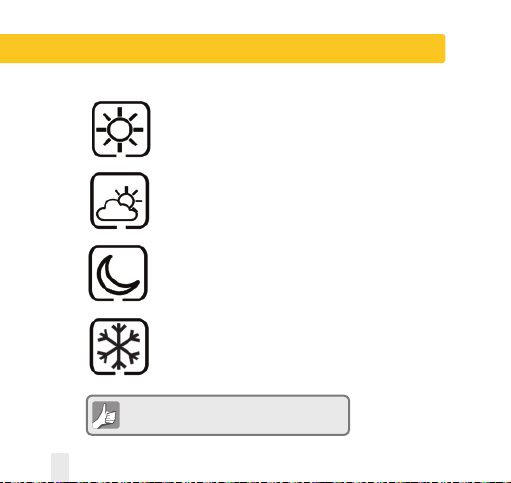

Însorit: temp. confortabilă
Înnorat: Temperatură medie confortabilă
Luna: temperatură economică
Termostat Programabil.Indicator mod program: Arată că programul e în derulare,
Auto Pornire sau Auto până la Oprire. P entru termostatul de grup, simbolul arată că face
parte dintr-un grup.
Indicator Party:
Când modul Party este activ.
Indicator Vacanță:
Când modul Vacanță este activ.
Indicator mod Anti-Îngheț:
Protecția Anti-Îngheț este activă, nu funcționează în modul de răcire (dacă este cazul).
Protecția
= modul confort nu este selectat.
arată că face parte dintr-un grup.
Page 13

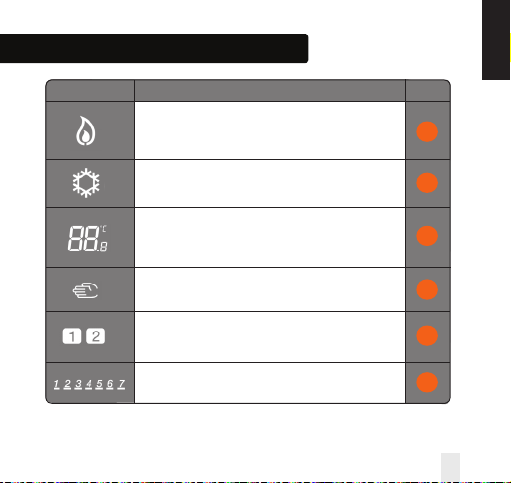

Instalarea - Pictograme LCD
SIMBOL FUNCȚIE
Indicator căldură:
Indică cerere de căldură
Indicator Mod de Răcire:
Indică modul de răcire (dacă este cazul)
Indicator temperatură:
Afișaj temperatura camerei
Afișaj temperatură setată
Alte informații
Indicator suprareglare manuală:
Dacă temperatura stabilită anterior se va schimba, simbolul “mână” va
apărea până când va începe următorul program
Indicator Număr Program:
Dacă modul AUTO și modul Suprareglare manuală este activ, atunci și
modul curent de programare funcționeză
Indicator Zi:
1 = Luni
Manual de instalare/utilizare VS30W și VS30B 13
INSTALARE
8
9
10
11
12
13
Page 14

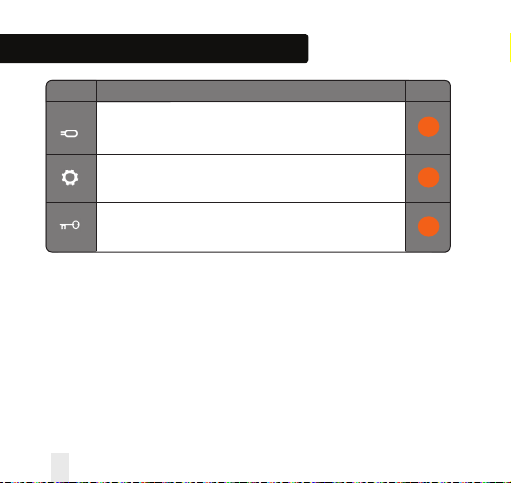

Instalarea - Pictograme LCD
SIMBOL FUNCȚIE
Indicator senzor de pardoseală:
Indicator conexiune senzor de pardoseală.
Indicator Setări:
Arată că aparatul este în modul de setare
Indică modul manual de setare
Indicator Blocare Taste:
Arată că tastele sunt inactive.
14 Manual de instalare/utilizare VS30W și VS30B
14
15
16
Page 15

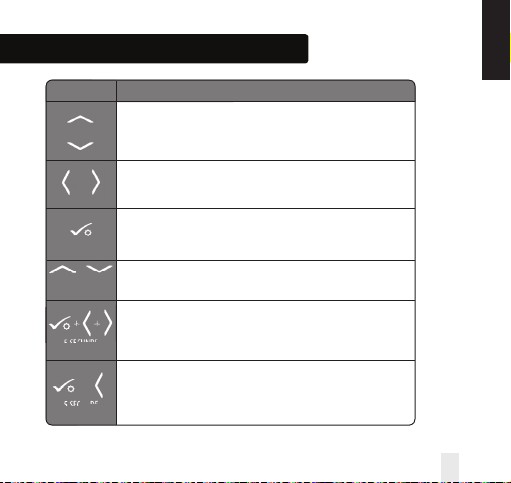

Instalarea - Interfața
Tastă FUNCȚIE
1.Crește/descrește temperatura de referință
2.Crește/descrește Ziua, Ora, Timer-ul, Mod Party, Holiday
OR
3.Selectează valoarea parametrilor de instalare
1.Mod de selectare
2.Apăsați lung pentru a reveni la ecranul inițial fără a salva modificările
OR
3.Selecteaza valoarea parametrilor de instalare
1. Tasta OK: Apăsați scrut pentru a confirma selectarea
2. Apăsați lung pentru a salva și a ieși.
3. Apăsați scurt pentru a reveni la ecranul anterior cănd se află în modul de setare utilizator/
instalator
+
Blocare/Deblocare.
5 SECUNDE
+ +
Testare
Introduceți setările parametrilor de instalare
5 SECUNDE
+
5 SECUNDE
Manual de instalare/utilizare VS30W și VS30B 15
INSTALARE
Page 16

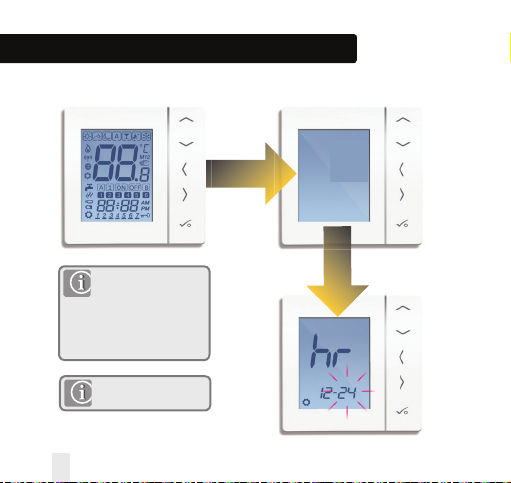

Instalarea - Prima Pornire
Versiune Software
X.x reprezintă versiunea
de soft a termostatului.
Aceasta se va schimba
după ecare update OTA
efectuat cu succes.
Prima pornire
Consultați pag. 19.
16 Manual de instalare/utilizare VS30W și VS30B
2 Secunde
X.x
2 Secunde

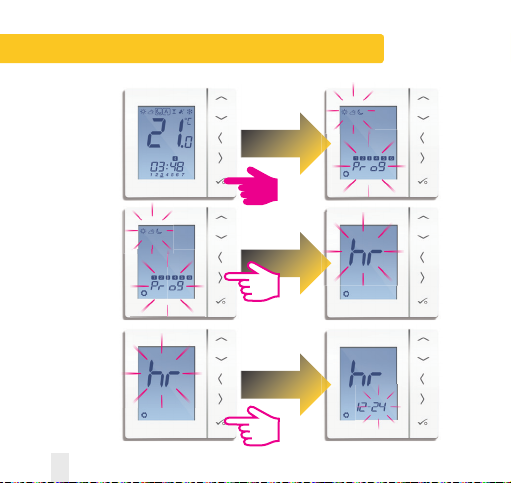

Setarea orei
Page 17

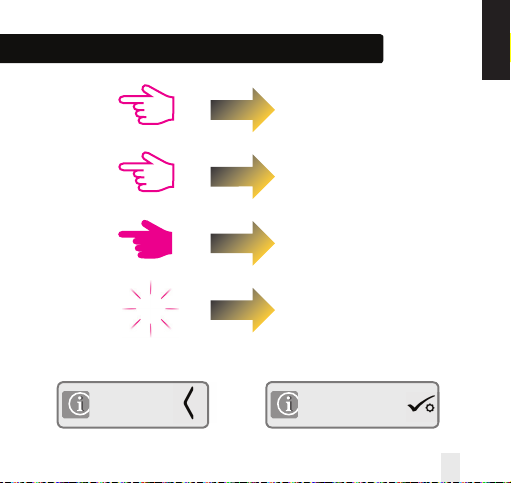

Instalarea - Taste grafice
INSTALARE
Apasă o dată
Apasați scurt
pentru back up.
xx
Apasă timp de x ori
Ține apăsat 5 sec
Licărire
Apasă scurt pentru a salva
și lung pentru a salva și ieși.
Manual de instalare/utilizare VS30W și VS30B 17
Page 18
Ghidul utilizatorului - Setare timp și dată
18 Manual de instalare/utilizare VS30W și VS30B
Page 19
Ghidul utilizatorului - Setare timp și dată
Săgeata Stânga
pentru selectare
12h și Dreapta pt.
24h.
Modificați ora
folosind săgețile
sus/ jos.
Oră
Minute
An
Lună
Zi
Manual de instalare/utilizare VS30W și VS30B 19
GHIDUL
UTILIZATORULUI
Page 20
Ghidul utilizatorului - Nivele de temperatură
Cea mai ridicată temperatură folosită dimineața sau seara
târziu.
20°C
Temperatura medie folosită când spațiul este locuit.
19°C
Temperatura economică folosită în timpul nopții.
17°C pentru încălzire în pardoseală și 15 ° C pentru
radiatoare.
Temperatura foarte scăzută pentru vacanțe sau absență
îndelungată.
5°C
Termostatul este presetat cu temperaturile enumerate mai
sus. Pentru a le modifica, vezi pag 37.
20 Manual de instalare/utilizare VS30W și VS30B
Page 21
Ghidul utilizatorului - Detalii Nivele de Temp. de Răcire
Vezi setările dispozitivului D18, la pagina 44.
22° C când există persoane în jur.
Spațiu liber-Temperatura este de obicei 40°C.
Prin selectarea simbolului se evită răcirea încăperii atunci când nu
este locuită.
Temperatură economică din timpul nopții 26°C.
Termostatul este presetat cu temp. enumerate mai sus.
Pentru a le modifica, vezi pag 37.
Manual de instalare/utilizare VS30W și VS30B 21
GHIDUL
UTILIZATORULUI
Page 22

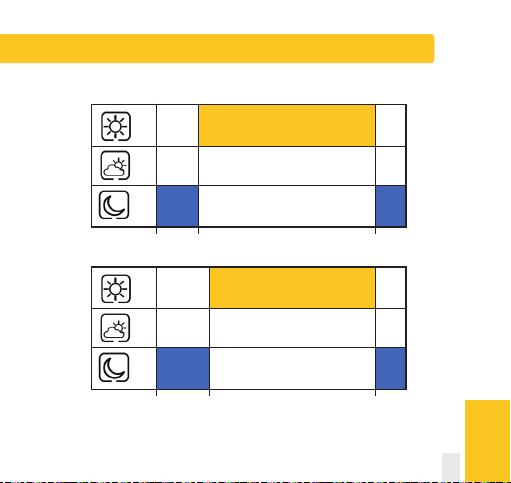

Ghidul utilizatorului - Program de încălzire implicit 1
De luni până vineri
21
19
17
12.00 6.00 9.00 16.00 23.00
De sâmbătă până duminică
21
19
17
12.00 7.00 23.00
22 Manual de instalare/utilizare VS30W și VS30B
Page 23
Ghidul utilizatorului- Program de încălzire opțional 2
De luni până vineri
21
19
17
12.00 6.00 22.30
De sâmbătă până duminică
21
19
17
12.00 7.00 23.00
Manual de instalare/utilizare VS30W și VS30B 23
GHIDUL
UTILIZATORULUI
Page 24

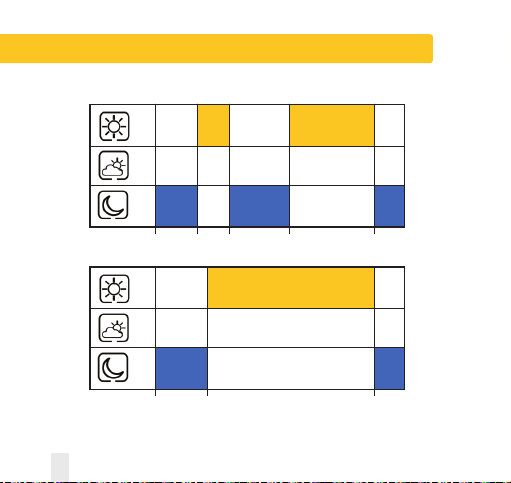

Ghidul utilizatorului - Program de încălzire opțional 3
De luni până vineri
21
19
17
12.00 5.00 8.00 14.00 22.00
De sâmbătă până duminică
21
19
17
12.00 7.30 22.30
24 Manual de instalare/utilizare VS30W și VS30B
Page 25

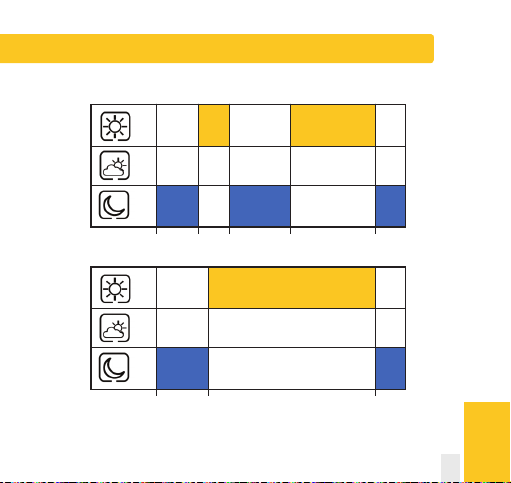

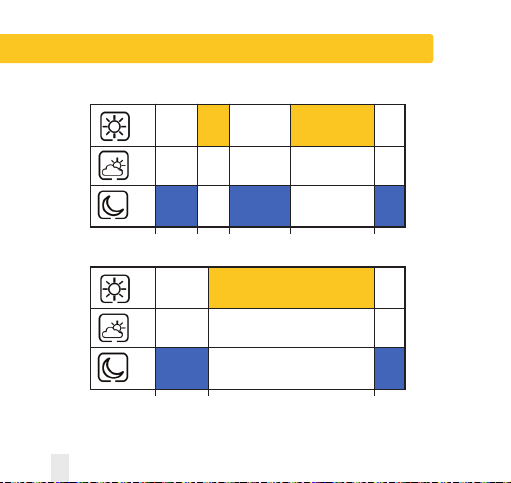

Ghidul utilizatorului - Program de încălzire opțional 4
De luni până vineri
21
19
17
12.00 6.00 9.00 15.00 22.30
De sâmbătă până duminică
21
19
17
12.00 7.30 23.00
Manual de instalare/utilizare VS30W și VS30B 25
GHIDUL
UTILIZATORULUI
Page 26
Ghidul utilizatorului - Program de încălzire opțional 4
De luni până vineri
21
19
17
12.00 6.00 10.00 16.00 23.00
De sâmbătă până duminică
21
19
17
12.00 7.30 23.30
26 Manual de instalare/utilizare VS30W și VS30B
Page 27

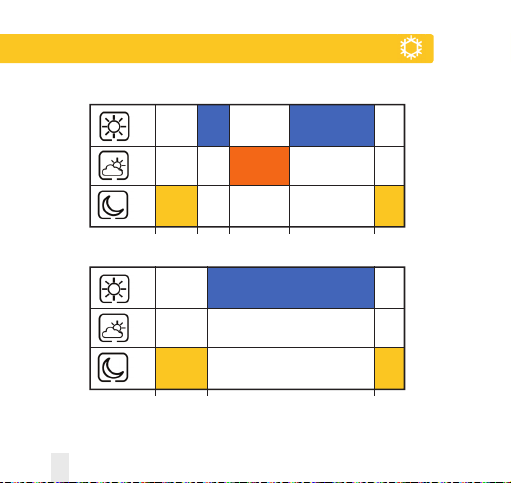

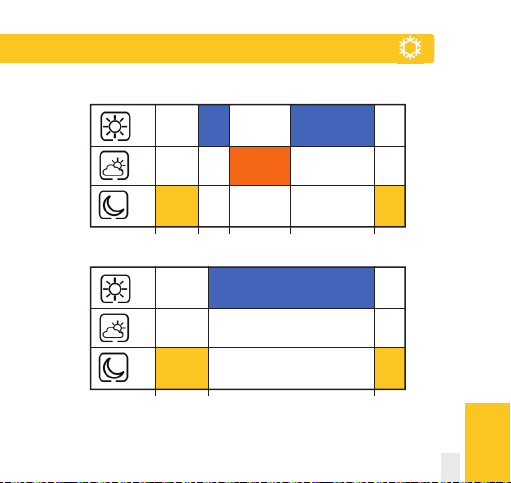

Ghidul utilizatorului- Program de răcire implicit 1V
De luni până vineri
22
40
26
12.00 6.00 9.00 16.00 23.00
De sâmbătă până duminică
22
40
26
12.00 7.00 23.00
Manual de instalare/utilizare VS30W și VS30B 27
GHIDUL
UTILIZATORULUI
Page 28

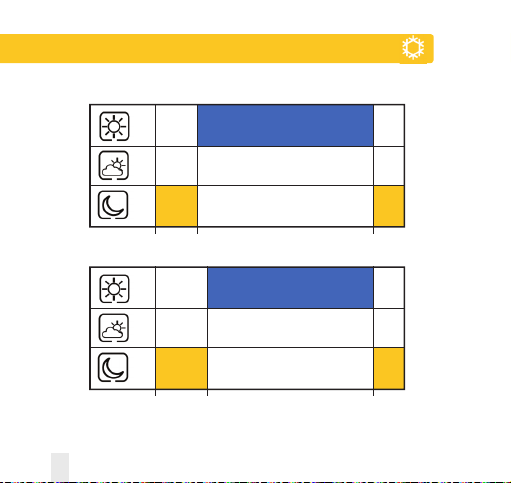

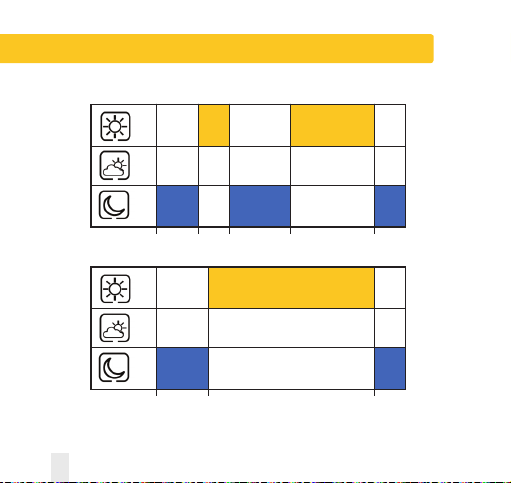

Ghidul utilizatorului- Program de răcire implicit 2
De luni până vineri
22
40
24
12.00 6.00 22.30
De sâmbătă până duminică
22
40
24
12.00 7.00 23.00
28 Manual de instalare/utilizare VS30W și VS30B
Page 29
Ghidul utilizatorului- Program de răcire implicit 3
De luni până vineri
22
40
24
12.00 5.00 8.00 14.00 22.00
De sâmbătă până duminică
22
40
24
12.00 7.30 22.30
Manual de instalare/utilizare VS30W și VS30B 29
GHIDUL
UTILIZATORULUI
Page 30

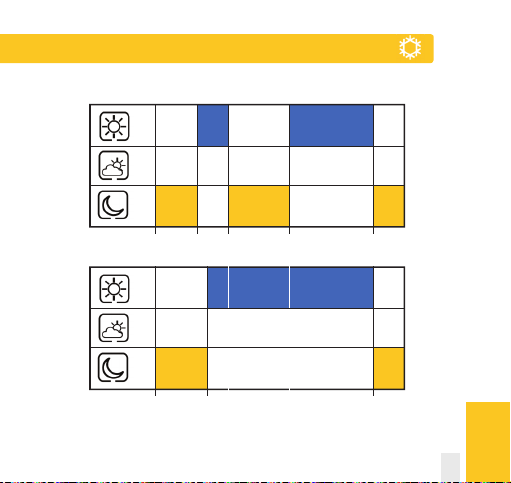

Ghidul utilizatorului- Program de răcire implicit 4
De luni până vineri
22
40
24
12.00 6.00 9.00 15.00 22.30
De sâmbătă până duminică
22
40
24
12.00 7.30 23.00
30 Manual de instalare/utilizare VS30W și VS30B
Page 31
Ghidul utilizatorului- Program de răcire implicit 5
De luni până vineri
22
40
24
12.00 6.00 10.00 16.00 23.00
De sâmbătă până duminică
22
40
24
12.00 7.30 23.30
Manual de instalare/utilizare VS30W și VS30B 31
GHIDUL
UTILIZATORULUI
Page 32

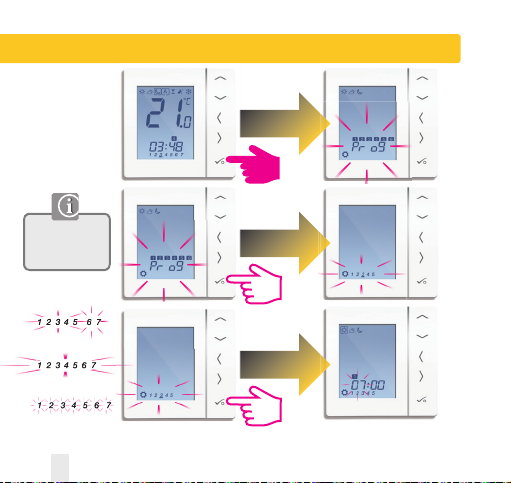

Ghidul Utilizatorului - Setarea Programului de Temperatură
Folosiți săgețile
dreapta și stânga
pentru a selecta ziua.
5/2
7 zile
Individual
32 Manual de instalare/utilizare VS30W și VS30B
SYSTEM
Page 33

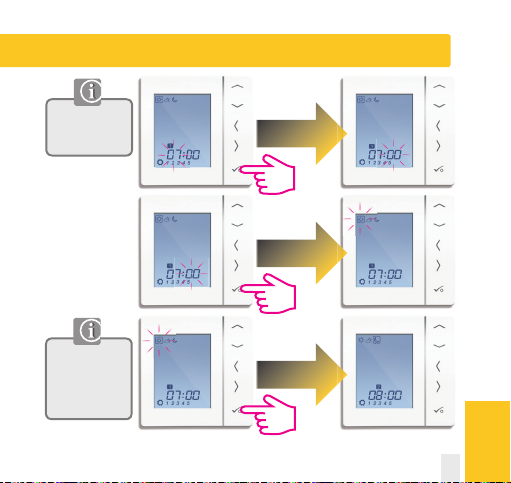

Ghidul utilizatorului - Setarea programului temperaturii
Modificați timpul cu
ajutorul săgeților
SUS și JOS .
Săgeata Stânga și
Dreapta pt. a
selecta temperatura
ridicată/scăzută/
medie.
Manual de instalare/utilizare VS30W și VS30B 33
GHIDUL
UTILIZATORULUI
Page 34

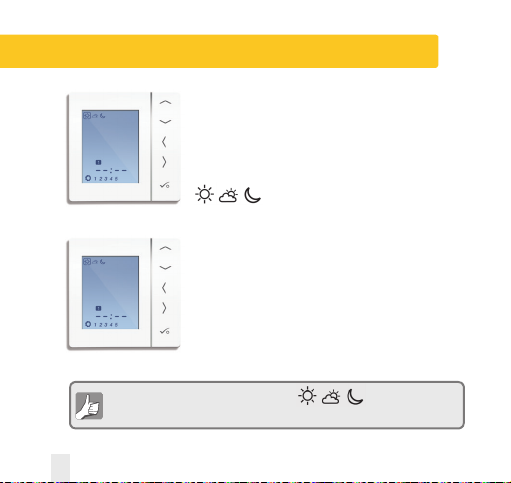

Ghidul utilizatorului - Setarea programului temperaturii
Repetați până la programul 4.
Dacă doriți să setați al 5-lea sau al 6-lea program,
introduceți un timp și selectați temperatura.
Pentru a șterge un program, setați timpul la: --:--.
Când setați temperatura pentru modurile: programul va
răspunde temperaturilor. Vezi pag 37 pentru mai multe detalii.
34 Manual de instalare/utilizare VS30W și VS30B
Page 35

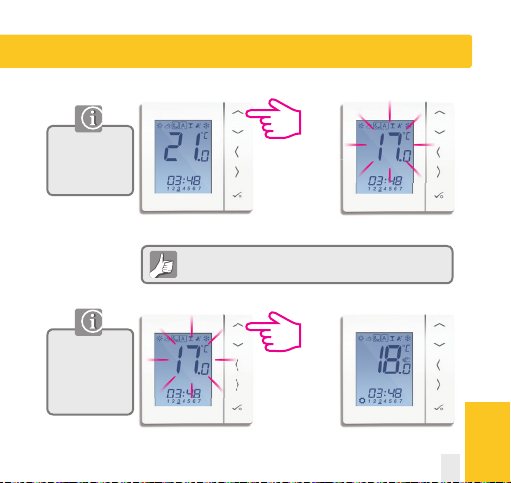

Ghidul utilizatorului - Modificare temporară a temperaturii
Folosiți săgețile SUS
sau JOS pentru a
vedea temperatura
setată
Modificarea temporară permite creșterea/descreșterea temperaturii
după cum doriți până la începerea programului următor.
Folosiți săgețile SUS și
JOS pentru a modifica
temperatura până la
valoarea dorită.
Manual de instalare/utilizare VS30W și VS30B 35
GHIDUL
UTILIZATORULUI
Page 36

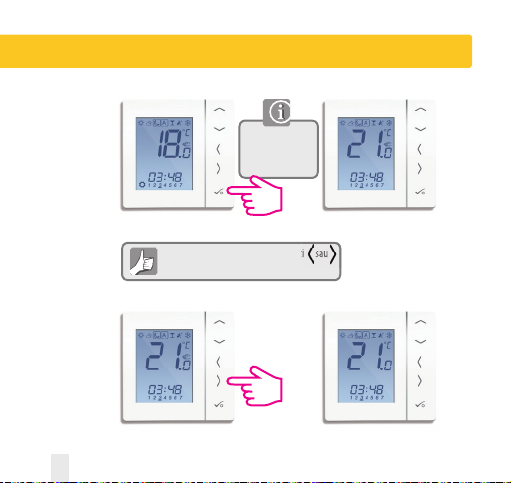

Ghidul utilizatorului - Modificare temporară a temperaturii
Confirmați
temperatura setată
temporar.
Pentru a anula suprareglarea apăsați sau
vezi mai jos.
36 Manual de instalare/utilizare VS30W și VS30B
Page 37

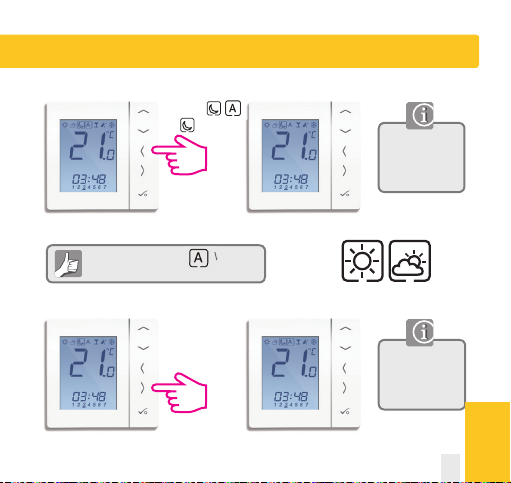

Ghidul utilizatorului - Modificare permanentă a temperaturii
Setarea temperaturii permanente:
Mută de la
la
Folosiți săgețile SUS,
JOS pentru a vedea
temperatura setată.
vezi Pag 35
Pentru a anula selectați Vezi mai jos:
Repetă pentru
Manual de instalare/utilizare VS30W și VS30B 37
dacă e
necesar
Pentru a modifica
suprareglarea
permanentă, urmați
pașii de la pag 35.
GHIDUL
UTILIZATORULUI
Page 38

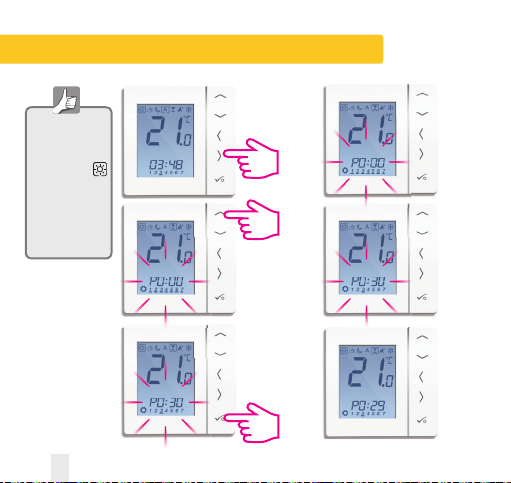

Ghidul utilizatorului - Modul Party
Folosește săgeata
dreapta pentru
Modul Party
este opțiunea
care pornește
temperatura
pentru o perioadă
de timp.Poți selecta
până la 9h 50 min.
38 Manual de instalare/utilizare VS30W și VS30B
a selecta modul
Party.
Folosește săgeata
sus pentru a
selecta h/min.
Apăsați butonul
de jos pentru a
confirma setările
și de a începe
numărătoarea
inversă.
Page 39

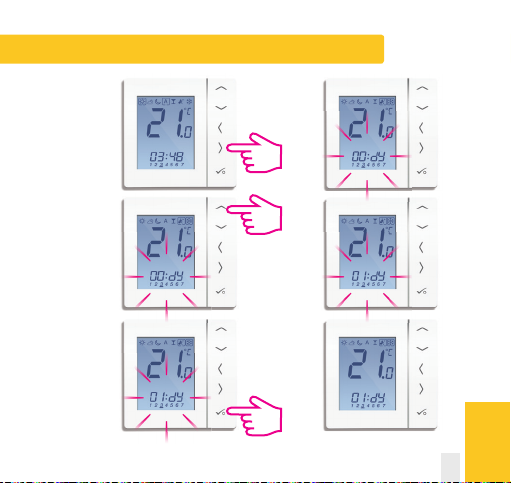

Ghidul utilizatorului - Mod Vacanță
Folosiți săgeata
dreapta pentru
a selecta modul
Vacanță.
Folosiți săgeata sus
pentru a selecta
pentru câte zile va fi
în modul OFF.
Apăsați butonul de
jos pentru a confirma
setările.Va începe
numărătoarea
inversă pentru
modul Vacanță.
Manual de instalare/utilizare VS30W și VS30B 39
GHIDUL
UTILIZATORULUI
Page 40

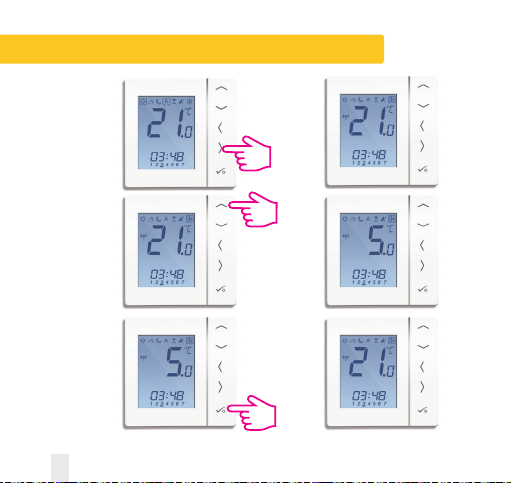

Ghidul utilizatorului - Funcția Anti-Îngheț
Folosiți săgeata
pentru a selecta
modul de protecție
anti-îngheț.
Folosiți săgeata sus
pentru a selecta
temperatura pentru
protecția
anti-îngheț.
Apăsați butonul de
jos pentru a confirma
modificarea făcută.
40 Manual de instalare/utilizare VS30W și VS30B
Page 41
Instalare - Intrarea în meniu
Apăsați simultan
toate cele 3
butoane
Dacă doriți să
schimbați
parametrii, urmați
pașii de mai jos.
Parametrii trebuie
introduși doar de
instalator.
Primul ecran din
meniu.
Manual de instalare/utilizare VS30W și VS30B 41
INSTALARE
Page 42
Instalarea - Parametrii dispozitivului
Instalarea - Parametrii Device-ului
DX Funcție
D01 Comandă 0 Modulația în durată a impulsurilor
D02 Temperatura -3.0 to 3.0 Contrabalans de temperatură
Contrabalans Grade C pentru a compensa în 0 ° C
D03
Sondă pentru senzor
sau conexiune 1 - 0
Termostat de boiler
D04
Sondă pentru senzor
folosită ca senzor apoi folosiți senzorul extern ca
de aer sau senzor de aer. Nu se va
pardoseală măsura temperatura internă
D05 Comandă Răcire 1
D06 Tip Actuator 0 NO -Deschis Normal
Protecția Robinetului
D07
Setările Sistemului
căldură 1 On-O 0.5 ° C +/- 0.25 ° C 0
2 On-O 1.0 ° C +/- 0.5 ° C
la
0
0 D03 trebuie setat pe 1 ,
1 D03 trebuie setat pe 1, apoi
2
1 NC- Închis Normal
0 Oprit
1 Pornit
42 Manual de instalare/utilizare VS30W și VS30B
Deniție DEFAULT
cazul unei erori
Senzor/Termostat de boiler conectat
D03 trebuie setat pe 1, apoi folosiți
folosiți senzorul internă se va
senzorul extern ca senzor de pardoseală.
măsura de către termostat.
Temperatura internă va măsurată de
către termostat.
On-O 0.5 ° C +/- 0.25 °C
On-O 1.0 ° C +/- 0.5 ° C
0
2
1
1
Page 43
Instalarea - Parametrii Dispozitivului
Instalarea - Parametrii Device-ului (continuare)
INSTALARE
DX FUNCȚIE
Temperatura de referință
D08
pentru Modul Îngheț
D09 Format Oră 0 12
D10 N/A N/A N/A N/A
D11 Economisire Temp. 0 OFF
în timpul zilei 1 ON
D12 Limită Temp.
D13 Limită pt. temp.
Limita superioară
D14 Senzor podea-
a senzorului de
Limită ridicată 6-45 ° C se va ajunge latemp necesară 27 ° C
pardoseală
Limita inferioară
D15 Senzor de podea- Releul de ieșire se va deschide
a senzorului de
Limită scăzută 6-45 ° C când se va ajungela temp. 10 ° C
pardoseală
Limita senzorului
D16 Senzor de podea- Releul de ieșire se va închide
de pardoseală
Limită pt. Răcire 6-45 ° C când se va ajunge latemp 6 ° C
pentru răcire
SETĂRILE SISTEMULUI
5-17 ° C Temperatură necesară pentru 5 °C
1 24
Încălzire
Caldură
de răcire
de Temp. protecției pardoselii.
de Temp. necesară protecției pardoselii.
5-35 ° C
5-40 ° C
DEFINIȚIE DEFAULT
protecție anti- îngheț și mod vacanță
Temp. max pt. căldură
Temp. maximă pt. răcire
Releul de ieșire se va închide când se
Releul de ieșire se va închide când
va ajunge la temperatura necesară
protecției pardoselii.
Releul de ieșire se va deschide
când se va ajunge la temperatura
necesară protecției pardoselii.
Releul de ieșire se va închide când se
va ajunge la temperatura necesară
protecției pardoselii.
necesară protecției pardoselii.
Manual de instalare/utilizare VS30W și VS30B 43
INSTALARE
1
1
35 ° C
5 ° C
Page 44
Instalarea - Parametrii Dispozitivului (continuare)
DX Funcție Setări sistem Definiție
Selectare program
D17
prestabilit
Selectare mod
D18
Răcire/Încălzire
1-5 Programe prestabilite de la 1 la 5 1
0 or 1
0: mod încălzire
1: mod răcire
Revenirea la setările din fabrică
Apăsați simultan
cele 3
butoane.
Descrierea eroare
Err02
Temp. Max/Min. pt. pardoseală atinsă
Err03
Senzor pardoseală stricat
Err04
Scurtcircuit senzor pardoseală
44 Manual de instalare/utilizare VS30W și VS30B
Default
0
Ajungeți la numărul
47 și apăsați
Trebuie introdus
doar de către
instalator!
Page 45
Instalare- Detalii tehnice
Instalarea - Detalii tehnice:
INSTALARE
INSTALARE
Model Basic Line T
Tip Termostat electronic ambiental programabil, termostat
Moduri de programare Programe selectabile 5/2, 7 zile sau zi individuală
Număr Program de la 1 la 6
Moduri Party, Vacanță, Program sau Îngheț
NSB-Regim de Noapte 230V Output
Suprareglare manuală Permanentă și temporară
Protecție anti-îngheț Ajustabilă
Sursă de alimentare 230V AC 50Hz
Sarcina maximă admisă
Rating 3 Amp
Scală Temp. 5 to 35ºC, abatere 0.5ºC
Căldură/Răcire Conversie locală
Senzor Aer sau protecție pardoseală
Parametrii Device-ului Vezi paginile 42-44
dispozitivului
Temp. de operare 0 la 50ºC
Temp. de depozitare -20 la 60ºC
VS30W/VS30B
digital, proiectat pentru aplicațiile cu 230V AC
Protecție Anti-Îngheț
Iesire 230V
la
Manual de instalare/utilizare VS30W și VS30B 45
individual
Page 46
Notițele Instalatorului
46 Manual de instalare/utilizare VS30W și VS30B
Page 47
Notițele Instalatorului (continuare)
Manual de instalare/utilizare VS30W și VS30B 47
Page 48
Garanție
CERTIFICAT DE GARANȚIE
PRODUS: SALUS / Importator: SALUS CONTROLS ROMANIA SRL
TIPUL: ............................................SERIA: ..............................................
FACTURA: ......................../.............CUMPARATOR: ..................................
La vânzare, PRODUSUL este predat consumatorului / cumpărătorului însoțit
de factura originală, documentația tehnică și certificatul de garanție completat
și semnat de vânzător. La achiziționarea PRODUSULUI, consumatorul/
cumpărătorul are obligația să verifice completarea certificatului de garanție
cu toate datele necesare, semnarea și ștampilarea acestuia
de către vânzător.
Garanția se aplică pentru orice lipsă a conformității existentă la momentul
livrării produselor. În cadrul termenului de garanție menționat de
prezentul certificat, VÂNZĂTORUL, prin intermediul societăților de service
colaboratoare, se obligă să suporte toate cheltuielile (respectiv toate costurile
necesare aducerii produselor la conformitate, inclusiv costurile poștale,
de transport, manipulare, diagnosticare, expertizare, demontare, montare,
manoperă, materiale utilizate și ambalare) pentru repararea sau înlocuirea
echipamentului neconform, în condițiile stabilite prin prezentul certificat de
garanție.
Garanția se aplică de la data achiziției produsului de către consumator/
cumpărător, vânzătorul fiind răspunzător față de consumator pentru orice
lipsă a conformitătii existentă la momentul momentul livrării produselor.
48 Manual de instalare/utilizare VS30W și VS30B
Page 49
I. DREPTURILE CONSUMATORILOR SUNT ÎN CONFORMITATE CU PREVEDERILE
LEGII 449/2003 ȘI OG. 21/1992 CU MODIFICĂRILE ULTERIOARE
Consumatorul beneficiază de drepturile conferite de prevederile Legii
449/2003 și OG nr. 21/1992, cu aplicarea prevederilor prezentului certificat
de garanție;
• Dacă vânzătorul nu a luat măsura reparatorie într-un timp rezonabil;
• Dacă vânzătorul nu a luat măsura reparatorie, conform art. 11 alin. (4) din
Legea nr. 449/2003, fără inconveniențe semnificative pentru consumator;
1.2. Orice reparare sau înlocuire a produselor va fi făcută în cadrul unei
perioade rezonabile de timp, ce nu va fi mai mare de 15 zile calendaristice,
de la data la care cumpărătorul a adus la cunostintă vanzătorului lipsa de
conformitate a produsului și a predat produsul către vânzător, și fără nici
un inconvenient semnificativ pentru consumator, luându-se în considerare
natura produselor și scopul pentru care acesta a solicitat produsele-conform
Art. 11 alin. (4) din Legea 449/2003;
1.3. Consumatorul poate solicita o reducere corespunzătoare a prețului sau
rezoluțiunea contractului în oricare dintre următoarele cazuri:
• Dacă nu beneficiază nici de reparare, nici de înlocuirea produsului;
• Dacă vânzătorul nu a luat măsură reparatorie într-un timp rezonabil;
• Dacă vânzătorul nu a luat măsură reparatorie, conform art. 11 alin. (4) din
Legea nr. 449/2003, fără inconveniențe semnificative pentru consumator.
1.4. Consumatorul nu este îndreptățit să solicite rezoluțiunea contractului,
dacă lipsa conformității este minoră.
Manual de instalare/utilizare VS30W și VS30B 49
Page 50
1.5. Nu se consideră lipsă de conformitate dacă în momentul încheierii
contractului de vânzare-cumpărare consumatorul a cunoscut sau nu putea,
în mod rezonabil, să nu cunoască această lipsă de conformitate ori dacă
lipsa de conformitate își are originea în materialele furnizate/utilizate de
consumator, împreună cu produsul.
Totodată, folosirea produsului în alt scop decât cel stabilit de către producător
/ vânzător, nu poate fi considerată o lipsă de conformitate.
1.6. Consumatorul trebuie să informeze vanzătorul despre lipsa de
conformitate în termen de două luni de la data la care a constatat.
1.7. După expirarea termenului de garanție, consumatorii pot pretinde
remedierea sau înlocuirea produselor care nu pot fi folosite în scopul pentru
care au fost realizate ca urmare a unor vicii ascunse existente la data vânzării
și descoperite de către consumator în cadrul duratei medii de utilizare, în
condițiile legii
II. OBLIGAȚIILE CONSUMATORULUI / CUMPĂRĂTORULUI, SUB SANCȚIUNEA
ÎNCETĂRII DE DREPT A DREPTULUI LA GARANȚIE
2.1. Să asigure executarea lucrărilor de montare/instalare cu personal
autorizat, în conformitate cu prevederile legale (proiecte, autorizații, avize).
2.2. Să asigure condițiile de punere în funcțiune a echipamentului, indiferent
de tipul acestuia, ținând cont de caracteristicile sale tehnice.
2.3. Să monteze aparatul conform indicațiilor producătorului și să folosească
produsul în conformitate cu destinația acestuia, astfel cum ea a fost stabilită
50 Manual de instalare/utilizare VS30W și VS30B
Page 51
de producător.
2.4. Clienții au obligația de a nu elimina deșeurile de echipamente electrice
și electronice (DEEE) ca deșeuri municipal nesortate și de a colecta separat
aceste DEEE!
Societatea SALUS CONTROLS ROMÂNIA S.R.L. NU ESTE RĂSPUNZĂTOARE
cu privire la eventualele daune aferente unor prejudicii materiale sau
morale, provocate de montarea / instalarea necorespunzătoare și/sau în
neconcordanță cu prevederile legale în vigoare.
III. EXCLUDERI DE LA GARANȚIE
3.1. SUNT EXCLUSE DIN GARANȚIE produsele sau părțile avariate ca urmare
a nerespectării de către Cumpărător a obligațiilor și condițiilor stabilite
prin prezentul certificat de garanție, precum și din cauze independente de
VÂNZĂTOR/ PRODUCĂTOR, respectiv:
a) transport;
b) alimentarea aparatului cu energie electrică la parametrii care depășesc
limitele indicate de producător;
c) instalare incorectă, executată de personal neautorizat, neconformă cu
instrucțiunile producătorului sau cu reglementările legale;
d) nerespectarea instrucțiunilor de utilizare;
e) întreruperea accidentală a alimentării cu energie electrică;
Manual de instalare/utilizare VS30W și VS30B 51
Page 52
f ) descărcări electrice atmosferice;
g) intervenția asupra PRODUSULUI, înainte și după punerea în funcțiune, pe
toată perioadă de garanție de către personal neautorizat legal;
h) conectarea / folosirea produsului împreună cu alte echipamente, instalate
necorespunzător și/sau a căror defecțiune/funcționare neconformă a
determinat, în tot sau în parte, defecțiunea reclamată de către cumpărător.
3.2. În cazurile enumerate anterior, obligația de garanție a vânzătorului
încetează începând cu data la care a intervenit una din ipotezele care exclud
dreptul consumatorului de garanție.
IV. SITUAȚII ÎN CARE INTERVENȚIILE SE EFECTUEAZĂ CONTRA-COST
A. ÎN PERIOADA DE GARANȚIE:
a) În toate cazurile prevăzute în cap.III, punctul 3.1;
b) În toate cazurile în care informațiile furnizate de utilizator sunt neadevărate,
iar echipamentul nu prezintă anomalii de funcționare
c) În toate cazurile în care se constată ca intervenția de service s-a
efectuat datorită utilizării necorespunzătoare a produsului, fără executarea
operațiunilor de întreținere periodică conform prevederilor documentației
tehnice a produsului.
52 Manual de instalare/utilizare VS30W și VS30B
Page 53
Pentru mai multă claritate, prin semnarea prezentului certificat,
cumpărătorul se obligă să achite, în cazurile enumerate anterior,
contravaloarea serviciilor prestate de către Vânzător / terții parteneri ai
vânzătorului, pentru constatarea defecțiunilor, pe durata perioadei de
garanție, dar cu încălcarea condițiilor prevăzute pentru exercitarea garanției.
În plus, în cazul în care, cu acordul prealabil al cumpărătorului, vânzătorul
/ terții parteneri realizează servicii în vederea remedierii defecțiunilor,
cumpărătorul va suporta integral contravaloarea materialelor / pieselor de
schimb folosite și a serviciilor prestate.
B. ORICE INTERVENȚIE SOLICITATĂ DE CĂTRE CUMPĂRĂTOR, DUPĂ
EXPIRAREA PERIOADEI DE GARANȚIE – cu excepția cazului în care este
vorba de remedierea unor defecțiuni determinate în mod exclusiv de
vicii ascunse, existente la data vânzării și reclamate pe durata medie de
utilizare a produsului, care determină imposibilitatea folosirii produsului în
conformitate cu destinația acestuia.
VÂNZĂTORUL acordă un termen de garanție de 60 luni și durată medie de
utilizare de 5 ani.
Prezentul certificat de garanție este valabil în totalitate în cazul
consumatorilor (persoane fizice sau grup de persoane fizice constituite în
asociații, care contractează cu vânzătorul în scopuri din afară activității sale
Manual de instalare/utilizare VS30W și VS30B 53
Page 54
comerciale, industriale sau de producție, artizanale ori liberal).
Deteriorarea / înlăturarea elementelor care permit identificarea produsului
pentru care se beneficiază de garanție determină pierderea garanției.
(De preferat ca produsul să fie trimis în ambalajul original (pentru o bună
protecție pe timpul transportului).
Am citit și accept condițiile
și termenii de garanție de mai sus: ..........................................................................................
Plângerea clientului / notă atelierului service / descrierea defectului:
..............................................................................................................................................................................
1.
Data recepției: Data predării:
Descriere defect:
Descriere reparație:
Prelungirea garanției:
Fișa de service nr.
Înlocuirea produsului: Da Nu
Nr. de serie:
Semnătura primire client:
Nume/ștampilă
unitate de service:
54 Manual de instalare/utilizare VS30W și VS30B
Page 55
2.
Data recepției: Data predării:
Descriere defect:
Descriere reparație:
Prelungirea garanției:
Fișa de service nr.
Înlocuirea produsului: Da Nu
Nr. de serie:
Semnătura primire client:
Nume/ștampilă
unitate de service:
Punct Service: SALUS Controls Romania SRL
Strada Traian Vuia Nr. 126 Cluj-Napoca
Tel.: 0364 435 696
Email: [email protected]
Program: Luni -Vineri: 09:00-17:00
Manual de instalare/utilizare VS30W și VS30B 55
Page 56
SALUS Controls România
Strada Traian Vuia 126
Cluj-Napoca
România
Tel.: 0364 435 696
Email: [email protected]
www.saluscontrols.ro
SALUS Controls este membră Computime Group.
Menținând politica de continuă dezvoltare a produsului, SALUS Controls își rezervă dreptul de a
modifica specificațiile, design-ul și materialele produselor enumerate în această broșură fără notificare
prealabilă.
Lot 2016
00086/2
Loading...
