Page 1
N
SL1
L
N
SL1
L
Termostat cu r neprogramabil
EASY230W / EASYBATW
SALUS Controls România SRL
Strada Traian Vuia 126, Cluj-Napoca, România
Telefon: 0364 435 696
E-mail: [email protected]
SALUS Controls este membră a grupului Computime
Menținând politica de continuă dezvoltare a produsului, SALUS Controls
își rezervă dreptul de a modifica specificațiile, design-ul și materialele
produselor enumerate în această broșură fără noticare prealabilă
V02
IULIE 2022
EASY230B / EASYBATB
Ghid rapid
www.salus-controls.com

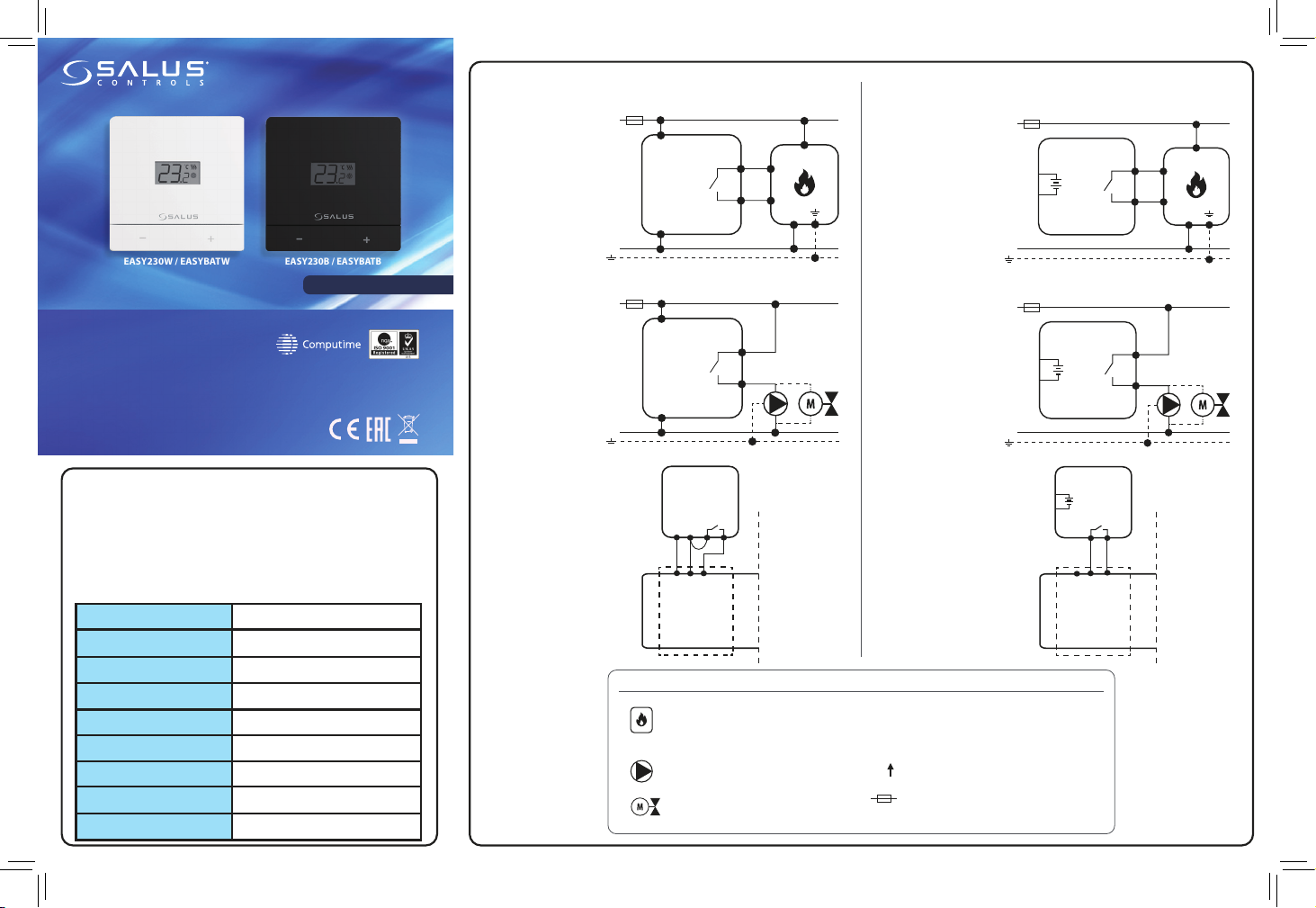

Descrierea conexiunii pentru EASY230W / EASY230B Descrierea conexiunii pentru EASYBATW / EASYBATB
a) Schema de conectare
pentru cazan
b) Schema de conectare
pentru pompă/vană motorizată
L
N
L
N
AC 230V
AC 230V
L
EASY230W
EASY230B
N
L
EASY230W
EASY230B
N
COM
COM
a) Schema de conectare
pentru cazan
L
NO
CONECTARE CAZAN*
N
b) Schema de conectare
pentru pompă/vană motorizată
MAX
NO
3(1)A
L
N
L
N
AC 230V
AC 230V
EASYBATW
EASYBATB
3V
2 xAAA
EASYBATW
EASYBATB
3V
2 xAAA
COM
NO
COM
NO
L
CONECTARE CAZAN*
N
MAX
3(1)A
Termostat cu r, neprogramabil, alimentat cu baterii (2xAAA) sau alimentat la 230 V AC.
Este utilizat pentru controlul prin cablu al dispozitivelor și sistemelor de încălzire sau
răcire. Funcționează prin menținerea unor condiții confortabile în cameră, în concordanță
cu temperatura de referință stabilită de utilizator. Este conectat direct la o sursă de căldură
sau la un centru de comandă. Pentru o potrivire mai bună, modelul este disponibil în două
culori. Sigur, abil și ușor de utilizat.
Conformitatea produsului
Acest produs respectă următoarele directive UE: 2014/53/UE, 2011/65/UE
Informații tehnice
Alimentare electrică 230V AC sau baterii 2xAAA
Curent maxim 3 (1) A
Interval de temperatură
Așarea acurateții temperaturii 0,1°C
Algoritm de control TPI sau Histereză (de la ±0.2°C la ±2°C)
Comunicare Cablu
Controlul ieșirii COM / NO (libere de potențial)
Clasa de protectie IP IP30
Dimensiune [mm] 80 x 80 x 22 mm
5 – 35°C
c) Schema de conectare
pentru centru de comandă
EASY230W
EASY230B
NO
COM
LN
1 - 5 Zone
CB500
centru de comandă
Cazan - Conexiuni cazan* - Contacte
cazan pentru termostat ON/OFF
(conform instrucțiunilor cazanului)
Pompă
Vană motorizată
c) Schema de conectare
pentru centru de comandă
Legendă:
L, N - Alimentare 230 V AC
COM, NO - Libere de potențial
SL ( ) - Intrare de control 230V în centru de comandă
- Siguranță
EASYBATW
EASYBATB
3V
2 xAAA
NO COM
1 - 5 Zone
CB500
centru de comandă
Page 2

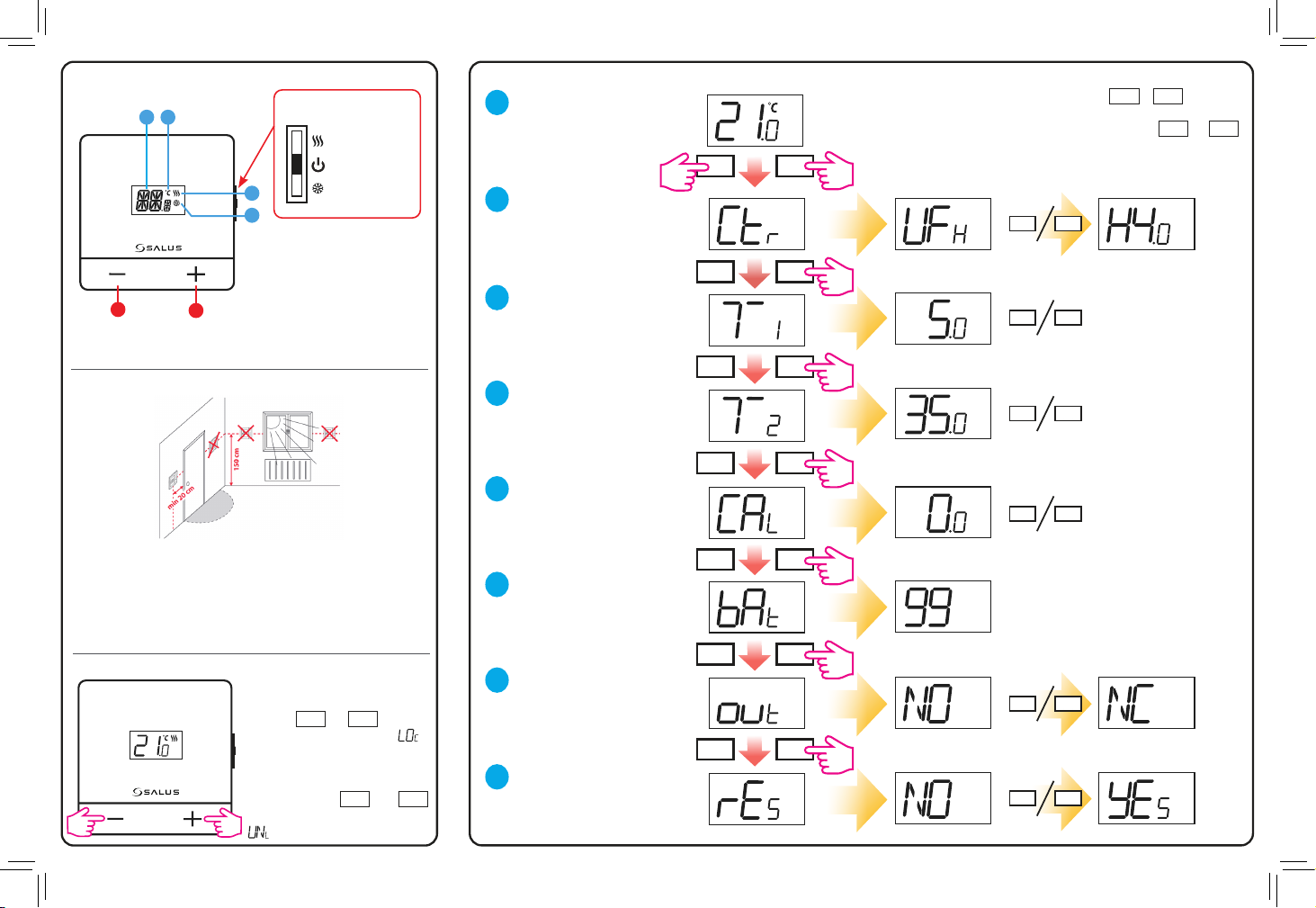

Descrierea așajului LCD + descrierea butoanelor
COMUTATOR (SELECTARE MOD)
ÎNCĂLZIRE
OPRIT
3
4
RĂCIRE
1. Temperatura actuală / setată a camerei
2. Unitate de temperatură
3. Pictograma modului de încălzire
4. Pictograma mod de răcire
1
1. Butonul “MINUS”
2. Butonul “PLUS”
21
2
Amplasarea corectă a termostatului
Pentru ca termostatul să funcționeze corect, acesta trebuie instalat într-un loc
adecvat. De preferat aprox. 150 cm deasupra nivelului podelei, departe de surse
de căldură sau frig. În plus, termostatul nu trebuie instalat în spatele draperiilor
sau a altor obstacole sau în locuri cu umiditate ridicată, deoarece acest lucru va
împiedica măsurarea precisă a temperaturii din cameră. Nu este recomandat să
instalați termostatul pe un perete exterior, într-un curent de aer sau într-un loc în
care va expus la lumina directă a soarelui.
Blocare/deblocare butoane termostat
Pentru a bloca butoanele de pe termostat,
apăsați și mențineți apăsate simultan
butoanele - și + pentru 7
secunde până când apare pe ecran .
Acum termostatul este blocat
Pentru a debloca butoanele de pe
termostat, apăsați și mențineți apăsate
simultan butoanele - și +
7 SEC
pentru 7 secunde până când apare pe ecran
7 SEC
. Acum termostatul este deblocat
Parametrii instalatorului
0
1
H - histereză în intervalul de la 0,4°C la 4,0°C
2
3
4
5
6
7
ECRANUL PRINCIPAL
Pentru a intra în meniul de service, apăsați
și mențineți apăsate butoanele „MINUS” și
„PLUS” timp de 5 secunde.
ALEGEȚI UN ALGORITM DE CONTROL
UFH - încălzire în pardoseală
RAD - încălzire cu radiatoare
ELE - încălzire electrică
Exemplu: H = 0,4°C = ±0,2°C
LIMITA MIN. A PUNCTULUI
DE REFERINȚĂ
Setați limita minimă a punctului de
referință al temperaturii.
LIMITA MAX. A PUNCTULUI
DE REFERINȚĂ
Setați limita maximă a punctului de
referință al temperaturii.
CALIBRAREA TEMPERATURII
Temperatura așată (măsurată) poate
calibrată în pași de 0,1°C
(de la -3,5°C la + 3,5°C).
STAREA BATERIEI*
Vericați starea curentă a bateriei (%).
*doar pentru versiunea cu baterie
CONTROLUL IEȘIRII
Selectați dacă ieșirea termostatului trebuie
să funcționeze ca NO = Normal deschis
sau NC = Normal închis.
RESETARE TERMOSTAT
Reveniți la setările din fabrică
ale termostatului.
5 SEC
AVERTIZARE!
După intrarea în meniul de service, utilizați butoanele - și + pentru a
alege parametrul. Pentru ca selecția parametrului să e conrmată, așteptați 3 secunde.
Va apărea ecranul cu setările pe care le puteți modica cu butoanele
- sau + .
Așteptați 3 secunde pentru ca selecția să e conrmată.
-
-
-
-
-
-
-
+
AȘTEPTAȚI
3 SEC
+
AȘTEPTAȚI
3 SEC
+
AȘTEPTAȚI
3 SEC
+
AȘTEPTAȚI
3 SEC
+
AȘTEPTAȚI
3 SEC
+
AȘTEPTAȚI
3 SEC
+
AȘTEPTAȚI
3 SEC
Termostatul va reveni la ecranul principal
5 SEC
.
+
-
... ...
+
-
+
-
+
-
+
-
+
-
