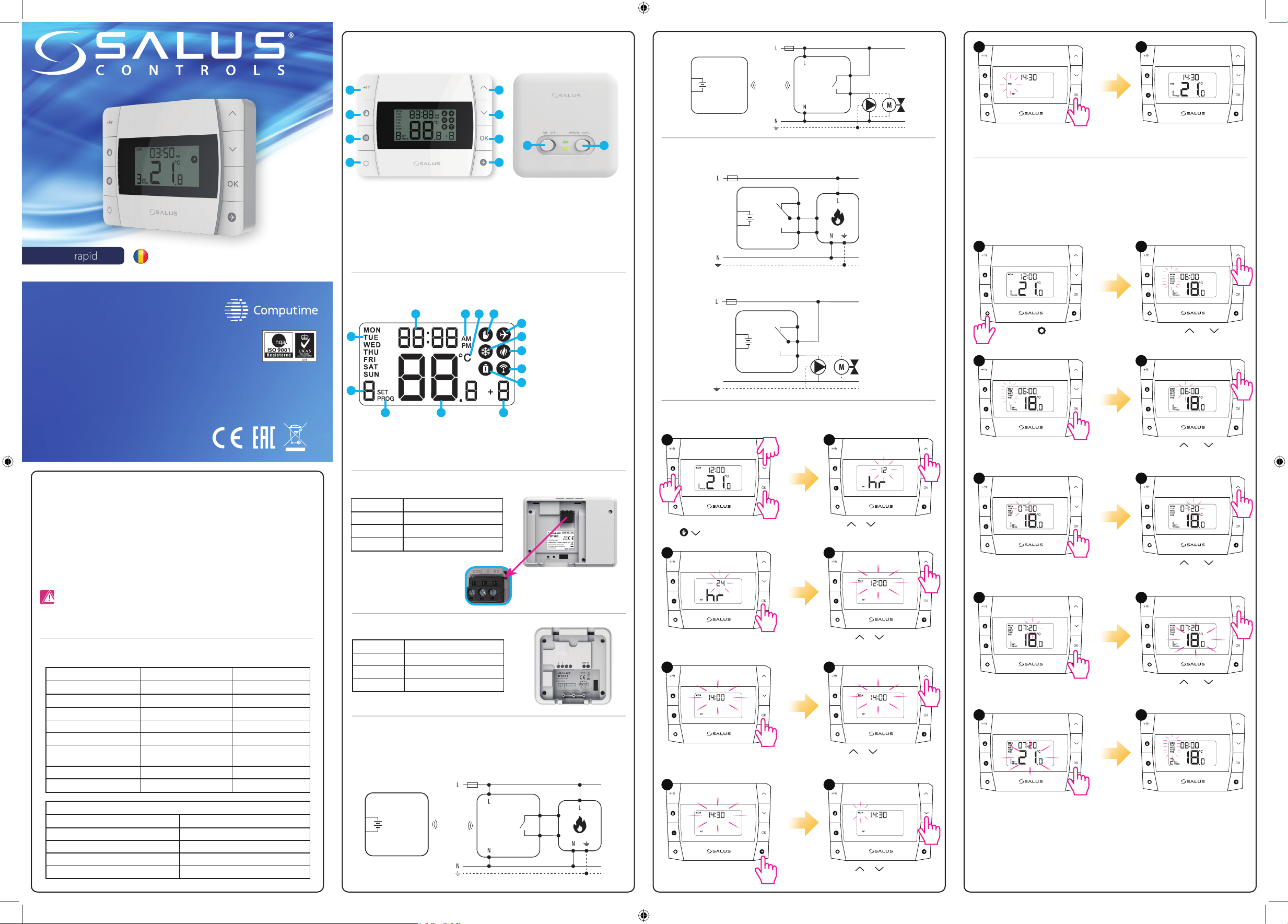

Salus DT500, DT500RF User guide

Download

Page 1

Funcțiile butoanelor

AC 230V

COM

DTRX5

DT500RF

X AA

CONEXIUNEA LA CAZAN*

AC 230V

COM

DTRX5

COM

DT500RF

MAX

16(5)A

DT500RF

CONEXIUNEA LA CAZAN*

AC 230V

DT500

COM

CONEXIUNEA LA CAZAN*

AC 230V

DT500

COM

MAX 5(3)A

CONEXIUNEA LA CAZAN*

DT500

Termostat DT500 / DT500RF

Receptor DTRX5

DT500, DT500RF

Ghid rapid

SALUS Controls România SRL Strada Traian Vuia 126, Cluj-Napoca, România

T: 0364 435 696 E: [email protected]

www.salus-controls.com

SALUS Controls este membră a grupului Computime.

Menținând politica de continuă dezvoltare a produsului, SALUS Controls își rezervă dreptul de a modiﬁca speciﬁcațiile, design-ul și materialele produselor enumerate în această broșură fără noticare prealabilă.

Data publicării: Mai 2022 V08

1. Funcție Boost

2. Mod Manual

3. Mod Anti-Îngheț

4. Setări de Programare / Buton Înapoi

5. Buton crescător

6. Buton descrescător

7. Buton conrmare

8. Mod Vacanță

Pictograme LCD

14 111213

4 5

9. În Mod Manual, poziția ON va porni cazanul. În Mod Manual, poziția OFF va opri cazanul.

10. În Mod Automat, receptorul funcționează

conform cerinței termostatului. Daca butonul din stânga este pe poziția OFF, ieșirea receptorului este dezactivată.

Ziua săptămânii

Numărul programului

Indicator program

Temperatura măsurată / setată

Funcție ”Boost”

Indicator baterie descărcată

Conexiune wireless cu receptorul (Doar pentru DT500RF)

Mod Încălzire activat

Mod Anti-îngheț activat

Mod Vacanță activat

Mod Manual activat Unitate de măsurare a temperatură

12 13

AM / PM

Ceas

Apăsați OK pentru a confirma.

Diagrama electrică termostat DT600

Termostatul va reveni la ecranul principal.

Programare - mod automat

Modul automat permite programarea termostatul (valori de referință a temperaturii pentru perioade delimitate de timp). Alegeți tipul de programare: “5-2” (zile lucrătoare + weekend) sau “24h” (fiecare zi separat) folosind parametrul d04 din Mod Instalator (vezi detalii pe verso la cap. Mod Instalator). Programarea ar trebui să stabilească valori de referință a termperaturii pentru toate intervalele orare disponibile.

Apăsați butonul pentru

a începe programarea.

Utilizați butonul sau pentru a

selecta ziua/zilele din care doriți să începeți

programarea.

Setare oră și dată

3 sec

Apăsați OK pentru a confirma.

Utilizați butonul sau pentru a seta

ora de pornire a programului #1.

Introducere

DT500 / DT500RF este un termostat programabil ambiental.Dispozitivul pornește sistemul de încălzire prin cuplarea contactului între bornele NO și COM, așând simbolul (acără) pe ecranul LCD. Funcții variate permit folosirea unor moduri diferite de operare - Automatic (programe de timp),Manual, Anti-îngheț sau Vacanță. Înainte de utilizare, vă rugăm citiți cu atenție acest ghid de instalare. Folosiți doar baterii alcaline tip AA de 1.5 V. Inserați bateriile în spațiul destinat sub carcasă (vezi pe verso cap. Introducerea și înlocuirea bateriilor). Nu folosiți baterii reîncărcabile.

Conformitatea produsului

Acest produs este în conformitate cu următoarele directive europene: EMC 2014/30/EU, LVD 2014/35/EU, RED 2014/53/EU și RoHS 2011/65/EU. Textul integral al Declarației de conformitate UE este disponibil la următoarea adresă de internet: www. saluslegal.com

Informații de siguranță

A se folosi în conformitate cu reglementările europene și naționale. Pentru uz în spații închise. Mențineți produsul perfect uscat. Acest produs necesită a  instalat de către o persoană competentă în concordanță cu reglementarile naționale și europene

Specicații tehnice

Termostat DT500 Termostat DT500RF

Alimentarea termostatului 2 x baterii alcaline tip AA 2 x baterii alcaline tip AA

Amperaj maxim termostat 5 (3) A -

Borne ieșire Borne libere de potențial NC/NO/COM -

Interval de temperatură 5 °C – 35 °C 5 °C – 35 °C

Precizia temperaturii 0.1 °C sau 0.5 °C 0.1 °C sau 0.5 °C

Control algorithm

Frecvență radio - 868 MHz

Dimensiuni [mm] 120 x 90 x 29 120 x 90 x 29

Alimentarea receptorului 230 V AC

Amperaj maxim receptor 16 (5) A

Borne ieșire Borne libere de potențial NO/COM

Frecvență radio 868 MHz

Dimensiuni [mm] 98 x 98 x 25.2

ITLC SPAN ± 0.25 °C sau ± 0.5 °C

Receptor DTRX5

ITLC SPAN ± 0.25 °C sau ± 0.5 °C

Descriere terminale termostat DT500

Terminal Descriere

COM Terminal comun

NO Normal deschis

NC Normal închis

Descriere terminale receptor DTRX5

Terminal Descriere

NO Normal deschis

COM Terminal comun

L, N Alimentare (230 V AC)

Diagrama electrică termostat DT500RF

Utilizați bornele de pe

placa din spate

3 sec

Mentineți apăsat simultan butoanele

, si OK timp de 3 secunde

Apăsați OK pentru a confirma.

3 sec

Apăsați sau pentru a selecta formatul

orei.

Apăsați sau pentru a seta ora.

Apăsați sau pentru a seta minutele.

Apăsați sau pentru a seta ziua

săptămânii.

Apăsați OK pentru a confirma.

Utilizați butonul sau pentru a seta

minutele de pornire a programului #1.

Utilizați butonul sau pentru a seta

temperatura programului #1.

Urmați pașii 4-9, pentru a defini programele 2-6.

Apăsați butonul OK pentru a finaliza programarea.

Page 2

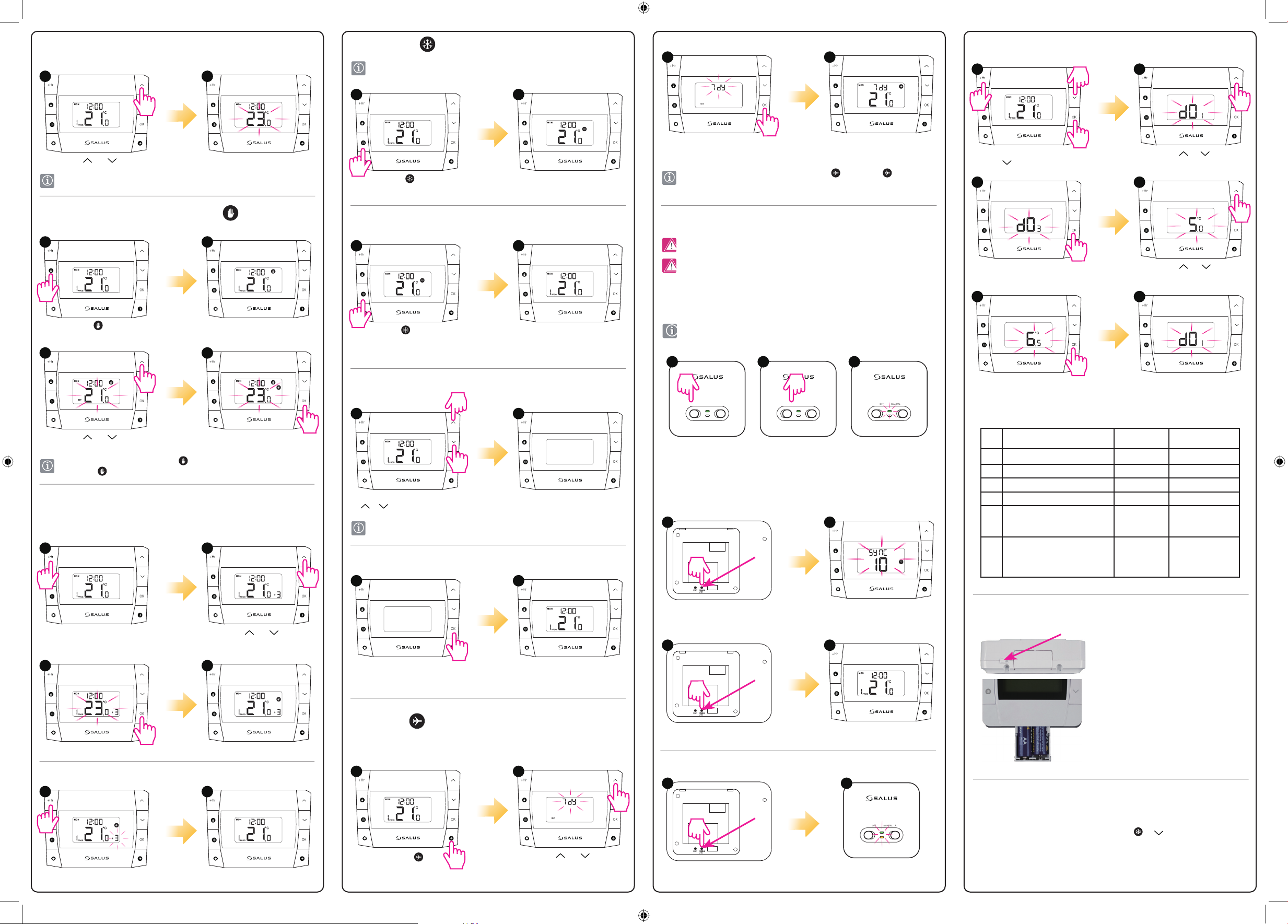

Mod de Suprascriere temporară

Această funcție este disponibilă doar în modul automat (programare). Dacă o nouă valoare a temperaturii de referință este setată în timpul programului - această va fi menținută până la următorul interval orar programat.

Mod Anti-îngheț Mod Instalator

Temperatura Modului Anti-îngheț este setată implicit la 5°C. Aceasta poate  modicată în meniul Mod Instalator folosind parametrul d03.

1 2

3 sec

Utilizați butonul sau pentru a seta

o nouă temperatură de referință.

Suprascrierea temperaturii setate va  dezactivată la începerea următorului interval orar programat.

După ce o nouă valoare a temperaturii de referință este

setată, termostatul va reveni la ecranul principal.

Mod Manual și setarea temperaturii de referință

În acest mod, termostatul nu va funcționa conform unor programe prestabilite, ci va menține temperatura setată.

Apăsați butonul pentru a activa

Modul Manual.

Apăsați butonul pentru a activa

Modul Anti-îngheț.

Dezactivarea Modului Anti-îngheț

Apăsați butonul pentru a dezactiva

Modul Anti-îngheț.

Mod Sleep

3 sec

Apăsați butonul OK pentru a confirma.

Puteți alege până la 99 de zile

Pentru a dezactiva, mențineți apăsat timp de 3 secunde butonul . Simbolul avion nu va mai  așat pe ecran.

3 sec

Mentineți apăsat simultan butoanele

+Hr , si OK timp de 3 secunde

3 4

Utilizați butonul sau pentru a alege

parametrul.

Sincronizarea termostatului DT500RF cu receptorul DTRX5

Notă: Dacă utilizați pachetul DT500RF, sincronizarea dintre termostat și receptor este deja realizată.

Notă importantă: Raza de comunicare a termostatului cu receptorul este de maxim 100m, în spatiu deschis.

În spatiu construit, cu diverse obstacole (ex.: pereți, planșee, structuri metalice, elemente de mobilier), raza de comunicare se va reduce semnicativ. Comunicarea RF poate  perturbată de factori locali, cum ar : antene GSM, aparate sau jucării cu radio frecvență ori alte echipamente care produc interferențe electro-magnetice. Receptoarele pentru centrală trebuie să e alimentate de la o sursă de tensiune stabilă, fără întreruperi frecvente sau uctuații de tensiune (în afara toleranței standard). Producătorul nu este răspunzător de identicarea sau combaterea efectelor factorilor perturbatori locali.

În cazul în care este nevoie să resincronizați termostatul cu receptorul, efectuați sincronizarea după cum urmează, asigurându-vă că termostatul și receptorul sunt la cel puțin 1 metru unul de celălalt.

1 2 3

ON OFF MANUAL AUTO

Apăsați OK pentru a confirma. Utilizați butonul sau pentru a seta

valoarea parametrului.

5 6

Apăsați OK pentru a confirma. Urmați pașii 2-5 pentru a seta restul parametrilor.

Pentru a ieși din Modul Instalator, așteptați 10

secunde, termostatul va reveni în mod automat la

ecranul principal.

Utilizați butonul sau pentru a seta

o nouă temperatură de referință.

Pentru a dezactiva Modul Manual, apăsați butonul . Odată ce modul manual este dezactivat, simbolul mână nu va mai  așat pe ecran.

După setarea unei noi temperaturi de referință,

termostatul va reveni la ecranul principal.

Prelungire program curent (+Hr)

Această funcție este disponibilă în modul automat sau în modul manual. Este folosită pentru a modifica temperatura de referință pentru un anumit număr de ore (până la 9 ore). După numărul de ore selectat, termostatul va reveni la modul anterior. În Modul Manual, modificarea are efect permanent. În Modul Automat, modificarea are efect doar pentru programul curent.

Apăsați butonul +Hr pentru a seta numărul de ore

(spre exemplu, pentru a modifica temperatura

de referință timp de 3 ore, apăsați butonul de 3 ori).

Apăsați OK pentru a confirma.

Utilizați butonul sau pentru a seta

o nouă temperatură de referință.

Dezactivarea Modului de Suprascriere orară înainte de expirarea timpului

3 sec

Mențineți apăsat timp de 3 secunde butoanele

și pentru a activa Modul Sleep.

Atunci când Modul Sleep este activat, toate funcțiile termostatului sunt întrerupte.

Termostatul este în Modul Sleep.

Dezactivarea Modului Sleep

Pentru a ieși din modul Sleep,

apăsați de 2 ori orice buton.

Termostatul va reveni la modul anterior.

Mod Vacanță

Modul Vacanță menține temperatura Modului Anti-îngheț pentru un anumit număr de zile.

Asigurați-vă că dispozitivul nu este

conectat la sursa de alimentare

și că butoanele receptorului sunt pe

pozițiile AUTO și ON.

După aceea, conectați receptorul la sursa

de alimentare și așteptați ca LED-ul să

lumineze verde constant.

Apoi, comutați pe poziția OFF

și repede înapoi pe poziția ON.

3 sec

Mențineți apăsat timp de 3

secunde butonul PAIRING / TEST

3 sec

Mențineți apăsat butonul PAIRING / TEST timp de 3

secunde pentru a înceta procesul de sincronizare.

Testați procesul de sincronizare

LED-ul superior va lumina verde

intermitent, conrmând intrarea în

modul de sincronizare.

Procesul din sincronizare poate dura pâna la 9 minute. Odata ce dispozitivele sunt sincronizate cu succes, indicatorul LED va deveni verde permanent.

dxx Funcție Parametru Valoare implicită

d01 Pasul temperaturii așate 0.1 °C sau 0.5 °C 0.5 °C

d02 Calibrarea temperaturii +/- 3.0°C 0.0 °C

d03 Temperatura Modului Anti-îngheț 5.0 °C - 17.0 °C 5.0 °C

d04 Programare 5/2 sau 24hr (7 zile) 5/2 zile

d05 Selectare mod de lucru: ITLC sau SPAN

ITLC = algoritm de tip autoadaptiv SPAN = histereză (abatere xă a temperaturii)

d06 Ajustare ITLC sau SPAN (dacă în parametrul

d05 a-ți selectat SPAN, atunci parametrul d06 va așa setările pentru SPAN, aceeași situație se referă și la algoritmul ITLC)

ITLC sau SPAN ITLC

6CP sau 9CP /

0.25 °C sau 0.5 °C

6CP / 0.5 °C

Introducerea și înlocuirea bateriilor

Pentru introducerea și înlocuirea bateriilor urmați pașii de mai jos:

1. Deblocați compartimentul bateriilor.

2. Apăsați pe capac pentru extragerea suportului bateriilor

3. După adăugarea sau înlocuirea bateriilor, introduceți la loc suportul.

Resetarea termostatului DT500 / DT500RF

Apăsați +Hr până când numărul orelor nu mai

este afișat pe ecran.

Apăsați butonul pentru

a activa Modul Vacanță

Utilizați butonul sau pentru a seta

numărul de zile pentru Modul Vacanță.

1 sec

Apăsați PAIRING / TEST pentru a verifica

sincronizarea cu receptorul.

ON OFF MANUAL AUTO

Mențineți apăsat timp de 3 secunde butoanele + și OK , sau

apăsați butonul RESET de pe spatele termostatului.

Apoi termostatul va  resetat.

Acesta va așa toate segmentele pe așaj și setările implicite vor  restaurate.
