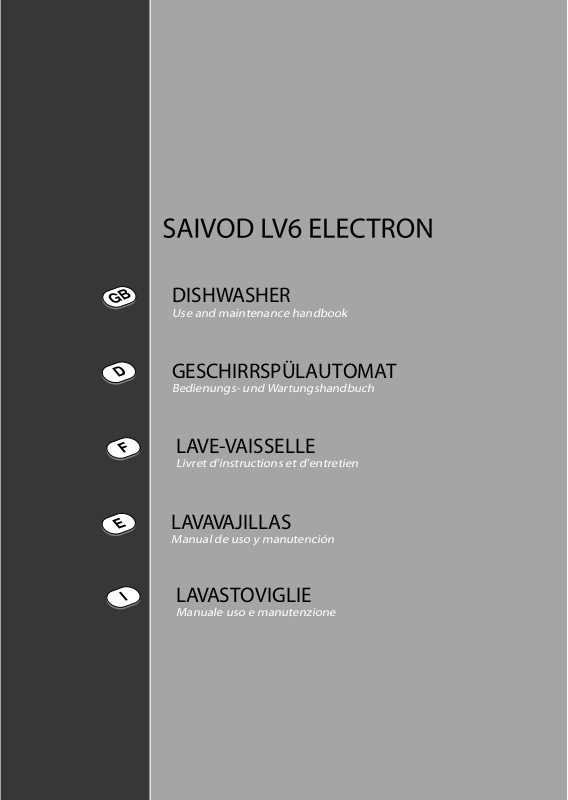

DISHWASHER

Use and maintenance handbook

GESCHIRRSPÜLAUTOMAT

Bedienungs- und Wartungshandbuch

LAVE-VAISSELLE

Livret d’instructions et d’entretien

LAVAVAJILLAS

Manual de uso y manutención

LAVASTOVIGLIE

Manuale uso e manutenzione

Page 2

BEFORE USING THE APPLIANCE

1.1 SAFETY INSTRUCTIONS

Norms and regulations to be respected

• The dishwasher may only be used to clean household dishes. If the appliance is used for other purposes or in a wrong manner, the manuf acturer declines all responsibilities f or possib le damages.

• For safety reasons, no modifications must be carried out on the appliance.

• Before connecting the appliance to the electric po wer supply system, check that the po wer supply at the place of installation is compatible with the electric data indicated on the data tag.

• The installation must be carried out by qualified personnel.

Before running the appliance for the first time

• Make sure the dishwasher w as not damaged during transport. Do not hook up the appliance if there is any damage. In case of damage, contact the vendor.

For the safety of children

• Do not allow children to play with the appliance.

• Detergents can cause permanent damage to eyes , mouth and throat.

They should therefore be kept outside the reach of children.

• The water in the dishwasher is not drinkab le. Any residues of detergent in the appliance constitute a source of danger for children. They must therefore be kept away from the open dishwasher.

Daily use

• Do not turn on the dishwasher if the electric cable, or the water supply or water drainage pipes are damaged, or if the control board, the work surf ace or the base are in very bad condition.

• In case of a malfunction, shut off the water supply, then turn off the appliance and pull the electric plug from the outlet. If there is a permanent electric connection, turn off the service switch (if present) or remove the fuse (or fuses).

• To remove the plug from the electric outlet, hold the plug itself and pull; never pull the cable.

• All repairs of the dishwasher must be carried out b y specialised personnel. Inappropriate repairs can create a severe danger f or the user . For repairs , you should theref ore contact our technical customer assistance service or a specialised vendor.

• The replacement of the supply cable must be carried out only by the technical service staff.

• If the pipes and tubes are deteriorated, substitute them with new original par ts before hooking up the appliance.

• Do not use detergent substances that could lead to an explosion.

• Do not sit or lean on the open door. The appliance might otherwise tilt over.

• Before adding special dishwasher salt, detergent and r inse aid, mak e sure that the man ufacturer of these substances recommends their use for household dishwashers.

• Always shut off the water supply when the dishwasher is not in use for longer periods of time, e.g., during your vacations.

Page 3

1234567890

UNPACKING – DISPOSAL

2.1 UNPACKING

Remove the e xternal plastic packaging material, the corner re-enforcements , and the styrofoam base . Open the door and remove the styrofoam blocks from the inside baskets.

Collect and recycle the packaging materials. This will preserve primary materials and help reduce the amount of waste. Take the packaging materials to specialised recycling centres . When the appliance ev entually has to be disposed of, it should be made non-functional bef ore eliminating it.

Attention! Some packaging materials (e.g., plastic bags, styrofoam) can be dangerous for children. Children should therefore be kept away from them.

2.2 FINAL DISPOSAL OF APPLIANCE

At the end of its life span, the appliance must be eliminated by a specialised company, respecting all existing laws and regulations .

This will make it possible to dispose of the old appliance while at the same time recuperating and sorting synthetic materials that are fit for recycling, thus contributing to the protection of the en vironment.

GENERAL ADVICE

3.1 WASHING DISHES IN AN ECONOMIC AND ECOLOGICAL WAY

• Don’t rinse your dishes under running water before placing them in the dishwasher

• Run the appliance only when it is full, because only like this the process becomes economical and

respects the environment.

• Always choose a programme that is adequate for the kind of dishes you want to wash and that

corresponds to how dirty they are

• You should avoid to use too much detergent, dishwasher salt, and rinse aid. Refer to the dosages

recommended in the usage instructions provided by the manufacturers of these substances.

• Make sure that the water softness regulator is set correctly.

3.2 DISHES NOT TO BE WASHED IN THE DISHWASHER

You must not wash in this appliance:

- Cutting boards or small containers in wood

- Plastic objects that are not heat resistant

- Lead crystal

- Objects made from tin or copper

- Dishes or cutlery with glued components

- Old cutlery with heat sensitive glue

- Steel objects that are oxidised easily

- Cutlery with handles in wood, horn, antler, porcelain, or mother of pearl.

When purchasing dishes, cutlery, or glasses, make sure that they are dishwasher resistant.

23456789

Page 4

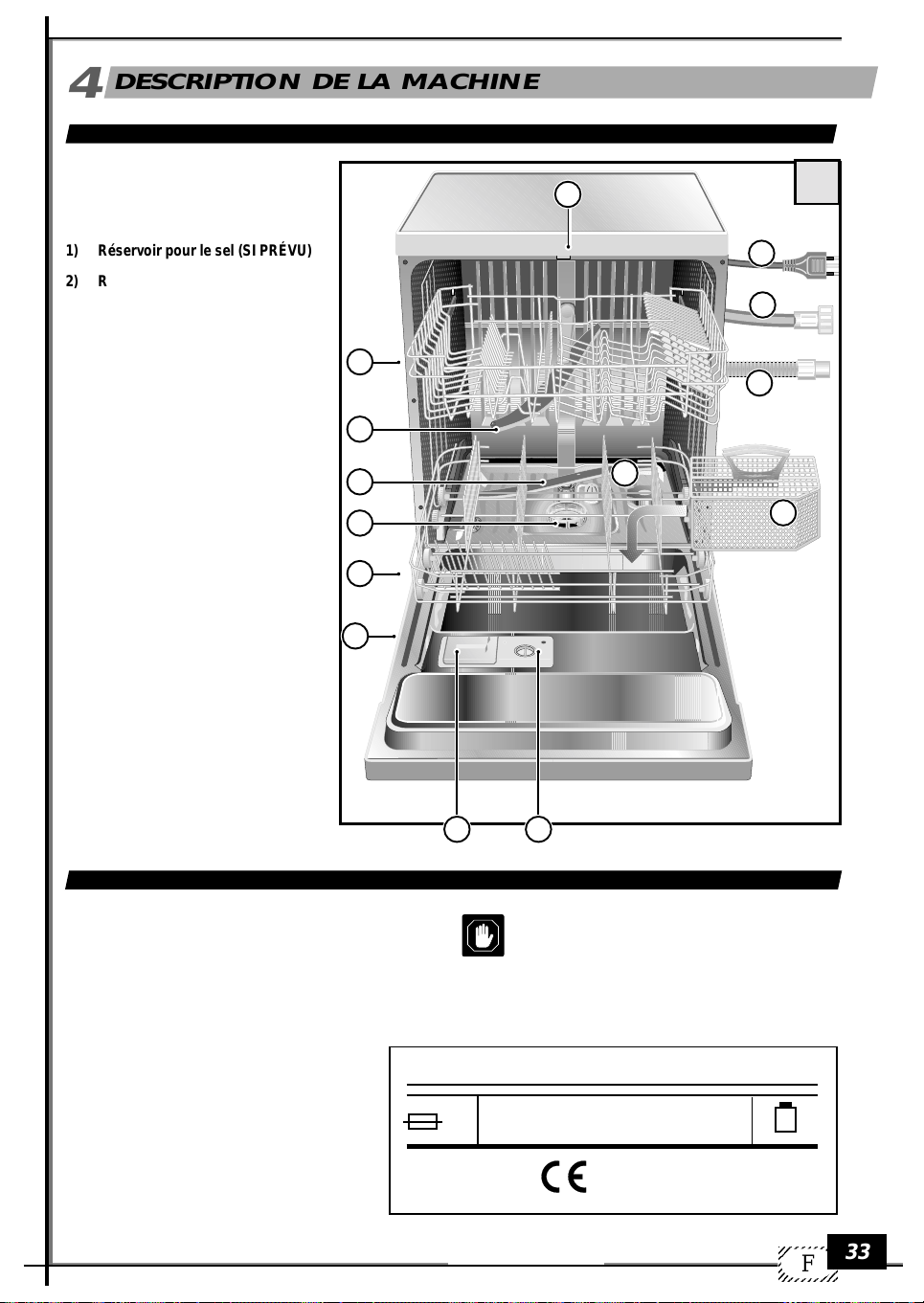

DESCRIPTION OF THE APPLIANCE

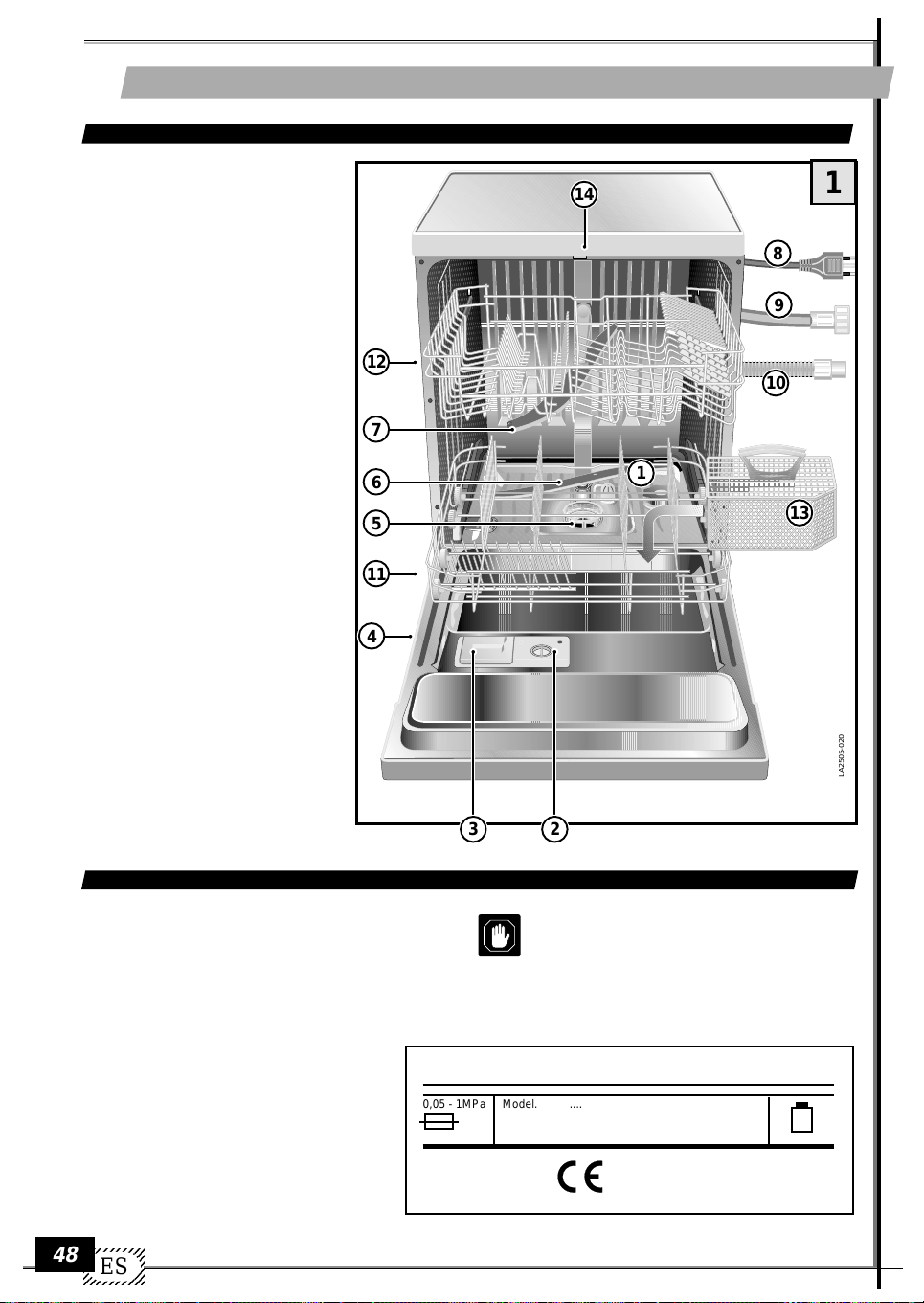

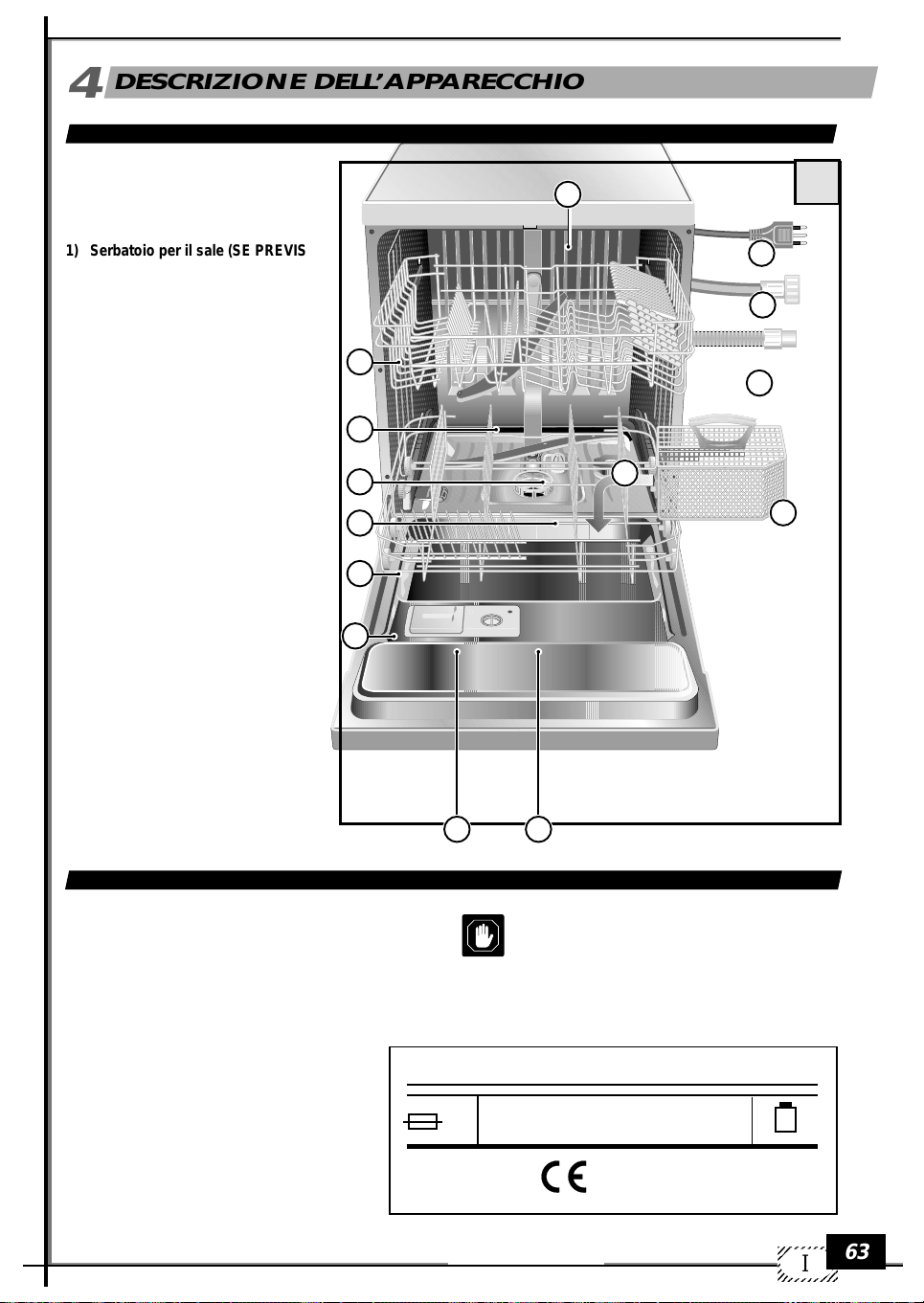

4.1 GENERAL PARTS

1) salt container (IF PRESENT)

2) rinse aid container

3) container for detergent

4) data tag

5) filters

6) lower spray-rotor

7) upper spray-rotor

8) electric cable

9) water supply tube

10) water drainage tube

11) lower basket

12) upper basket

13) cutlery container

14) hook for door closing mechanism

4.2 TECHNICAL DATA

capacity (standard settings): 12 pressure of water supply system

minimum pressure: 0.05 Mpa maximum pressure: 1 Mpa

3 2

Attention: the necessary characteristics of the electric supply grid are indicated on the data tag.

0,05 - 1MPa Model. ......................

....A

MAX .......W

........V.....Hz

Made in EU

...................

LA2505-020

Page 5

1234567890

INSTALLATION

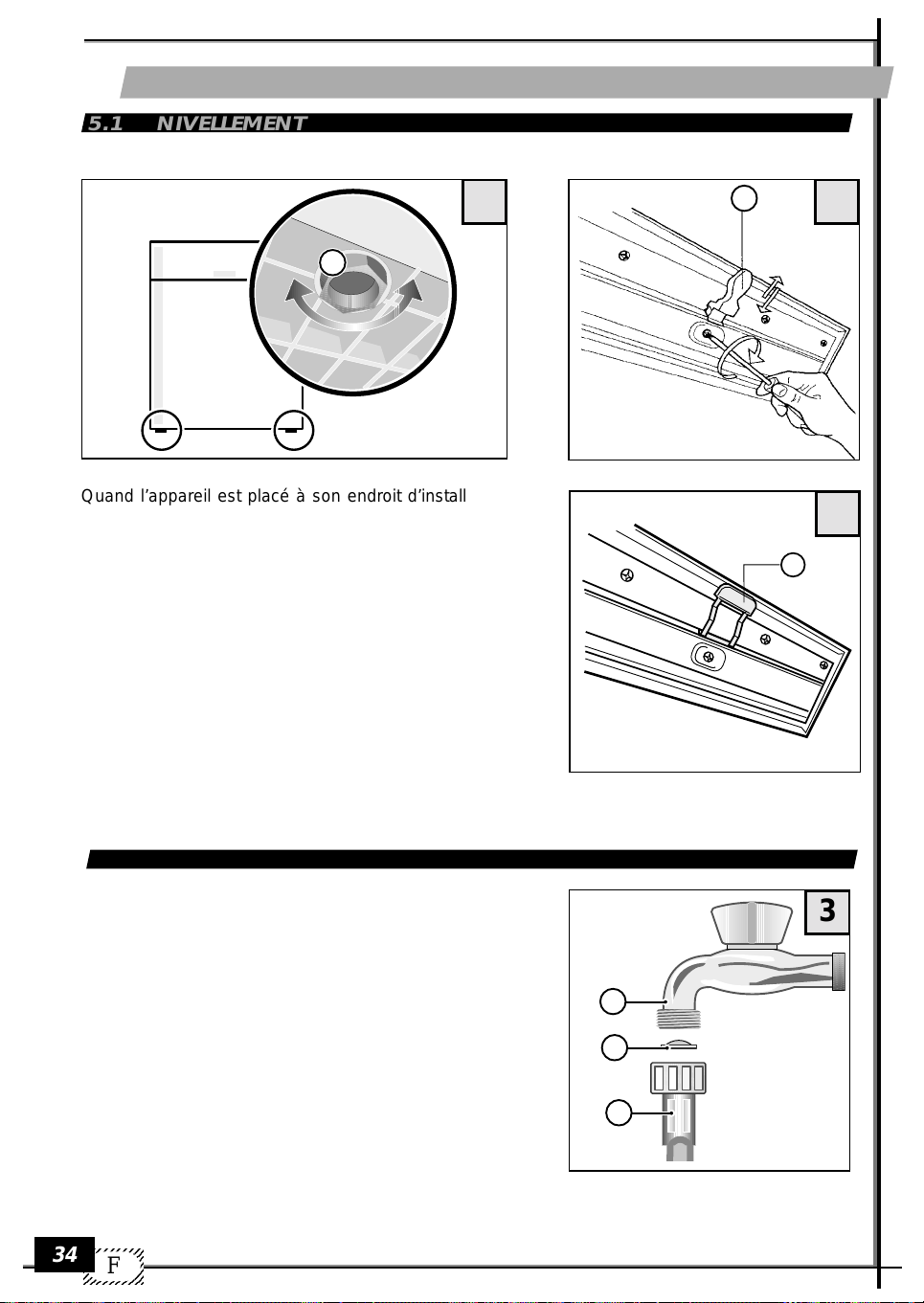

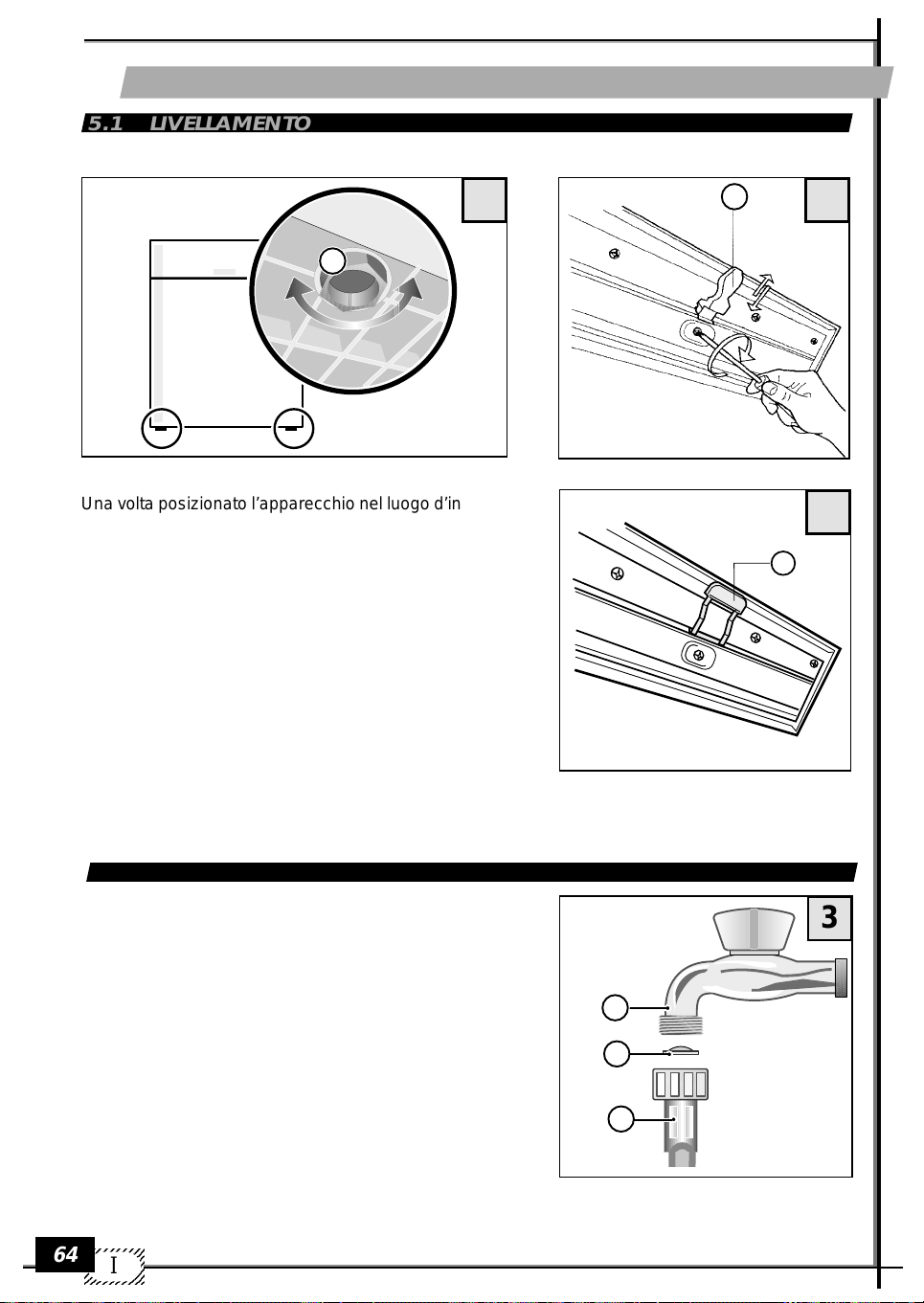

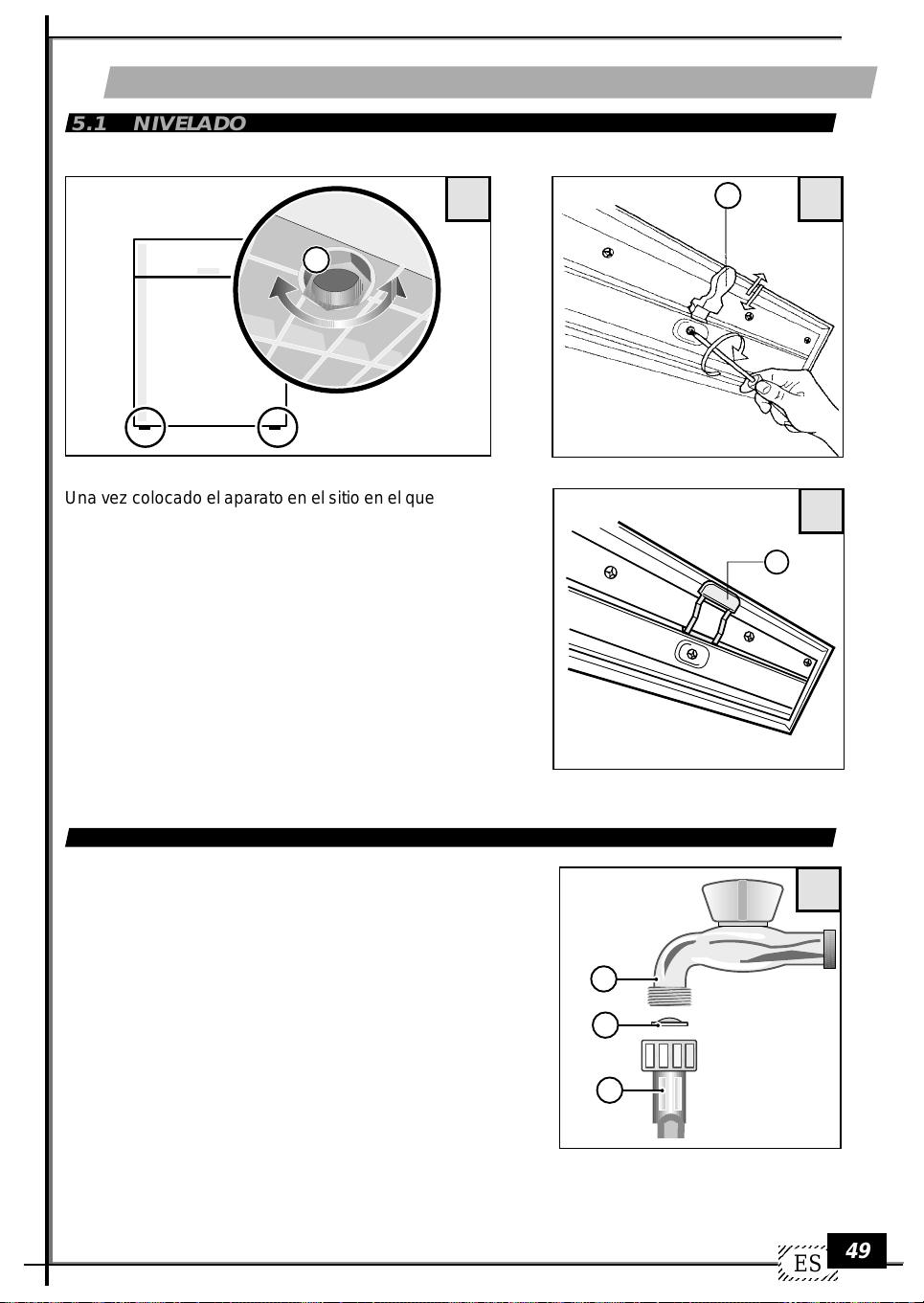

5.1 LEVELLING

LA2505-030

Place the appliance in the spot where you w ant to install it. Use feet P (unscrew or screw in) to regulate (if necessary) the height of each foot to assure that the appliance is in a fully level position. If the appliance is positioned in a lev el position, its correct functioning is assured. Maximum error = 2 degrees After levelling the appliance , regulate the hook of the door closing mechanism, to assure that the door closes perfectly. In order to obtain a perfect seal adjust the door (Fig. 2.1 “M”) locking device but only after having levelled the machine in its final installation position.

N.B. In versions like (fig. 2.2), the door closing catch “M” is not adjustable.

2.1

2.2

5.2 WATER CONNECTION

The water supply tube C, which accompanies the dishwasher, makes it possible to connect the appliance to a faucet with a 3/4” attachment.

During the installation, the following instructions must be followed:

• Attach tube C to the cold water f aucet A; place filter B

(supplied with the appliance) between tube and f aucet.

• If the tube is being attached to new pipes that have

not been used for a long time, y ou should let the w ater run for some time before attaching the tube in order to make sure that dirt and rust residues are eliminated.

• Make sure that the water pressure corresponds to the

range indicated on the data tag. The appliance may be connected to the cold water system. It must not be connected to the hot water system.

23456789

LA2505-040

Page 6

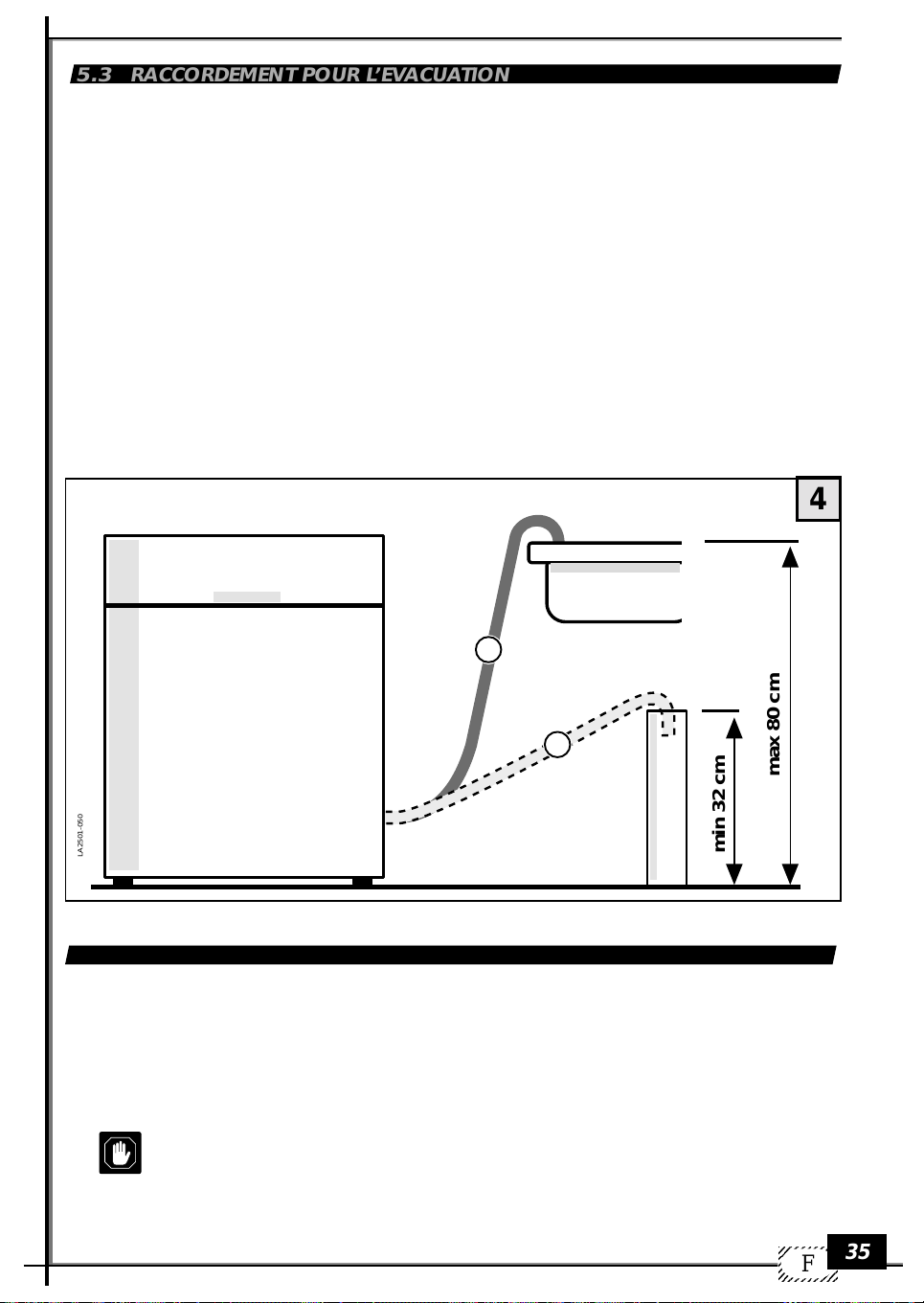

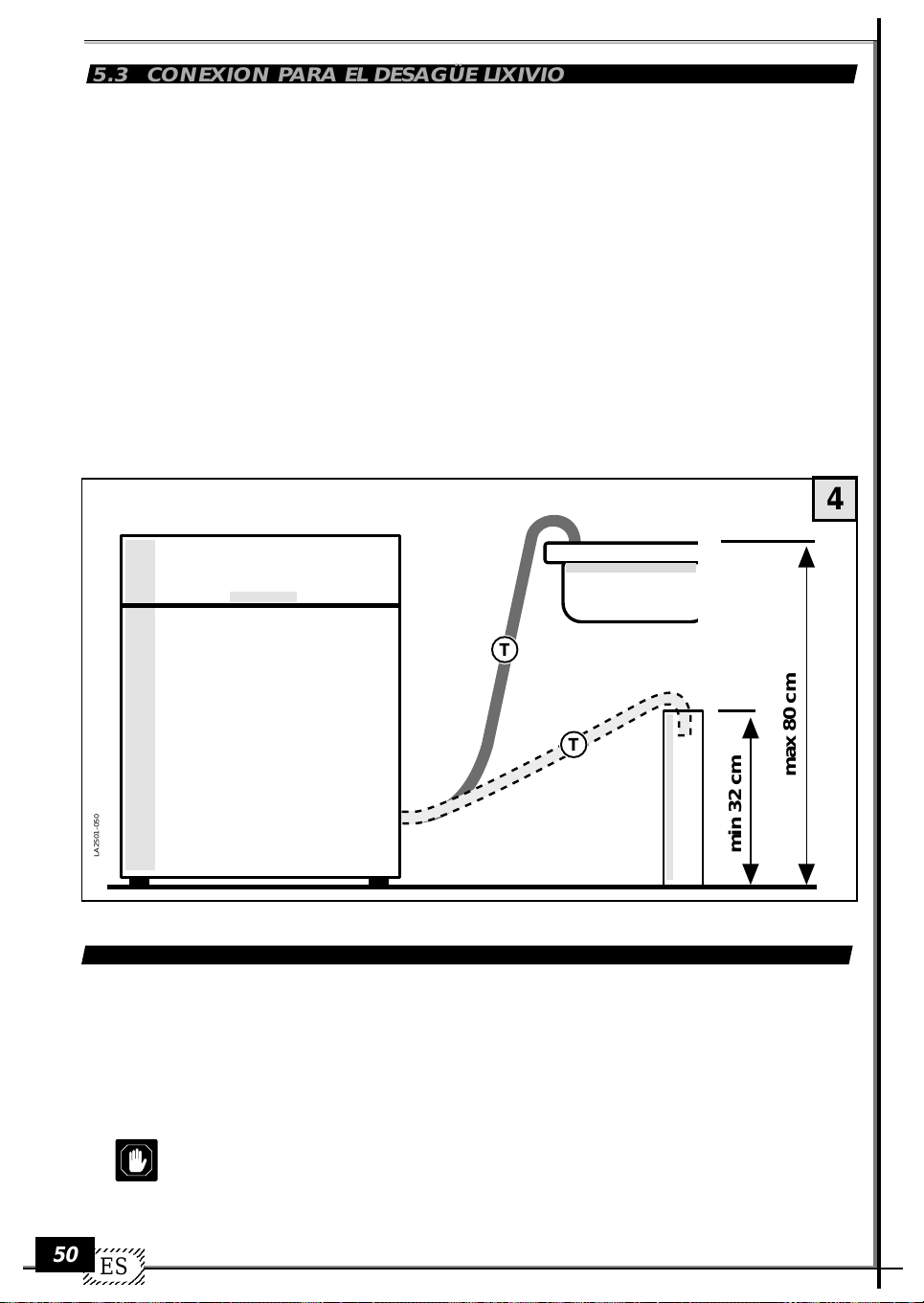

5.3 CONNECTION OF DRAINAGE WATER

The curved end of drainage tube T, which is being supplied with your appliance, should be hooked onto the edge of a sink or into a drainage pipe.

A special siphon should be used to prevent bad odours. During the assembly, the following precautions should be taken:

- the drainage tube must not be bent to avoid blockages;

- the tube’s end, relative to the top surface of the dishwasher (fig. 4), must be placed at a height between 32 and 80 cm;

- the end of the tube must never be immersed in water;

- the drainage tube must not be extended to more than a maxim um length of 1 metre . The e xtension must have the same internal diameter. Furthermore, the maximum height at which the tube’s end can be placed (in the case of an extended tube) must be reduced from 80 to 50 cm.

- If you use a drainage pipe, make sure its internal diameter is not inferior to 4 cm.

LA2501-050

5.4 ELECTRIC CONNECTIONS

The appliance may only be connected to a properly installed electric outlet with an earth (ground) contact. The connection must be carried out in correspondence with existing laws and regulations and supplementar y rules issued by the supplier of electric power.

The tension shown on the data tag must correspond to the po wer tension of the electr ic grid at the site of installation.

See data tag for the size and format of the electric outlet to be used.

max 80 cm

min 32 cm

Page 7

1234567890

USE

6.1 BEFORE USING THE APPLIANCE

Before turning on the appliance, make sure that the plug attached to the electric cable is connected to the electric outlet, the water supply tube is connected to the faucet, the faucet is turned on, the drainage tube has been connected according to the instructions.

Opening of the door

Pull the handle forward. The door should open without effort. If you pull the handle while the dishwasher is running, a safety mechanism will turn off the appliance.

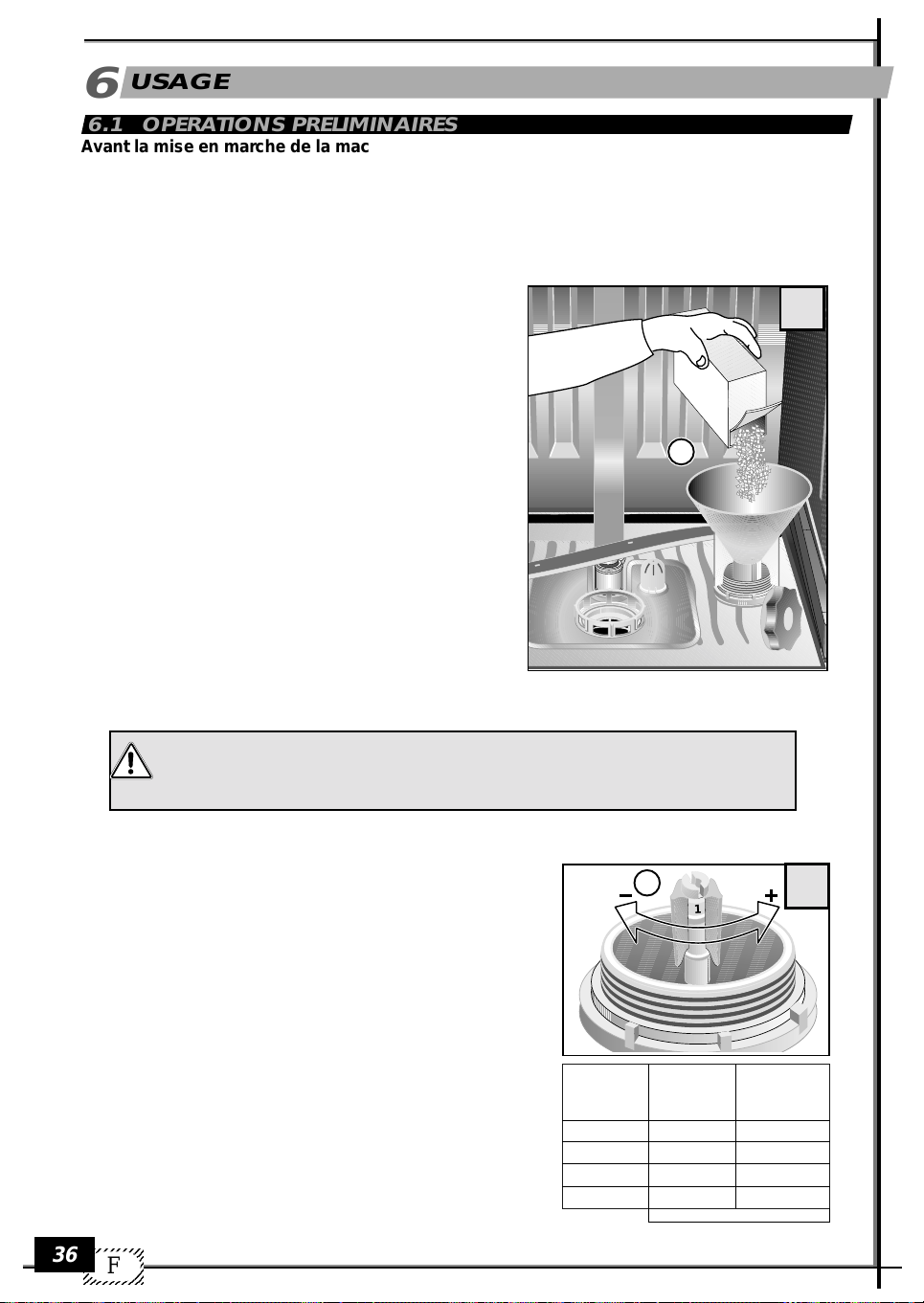

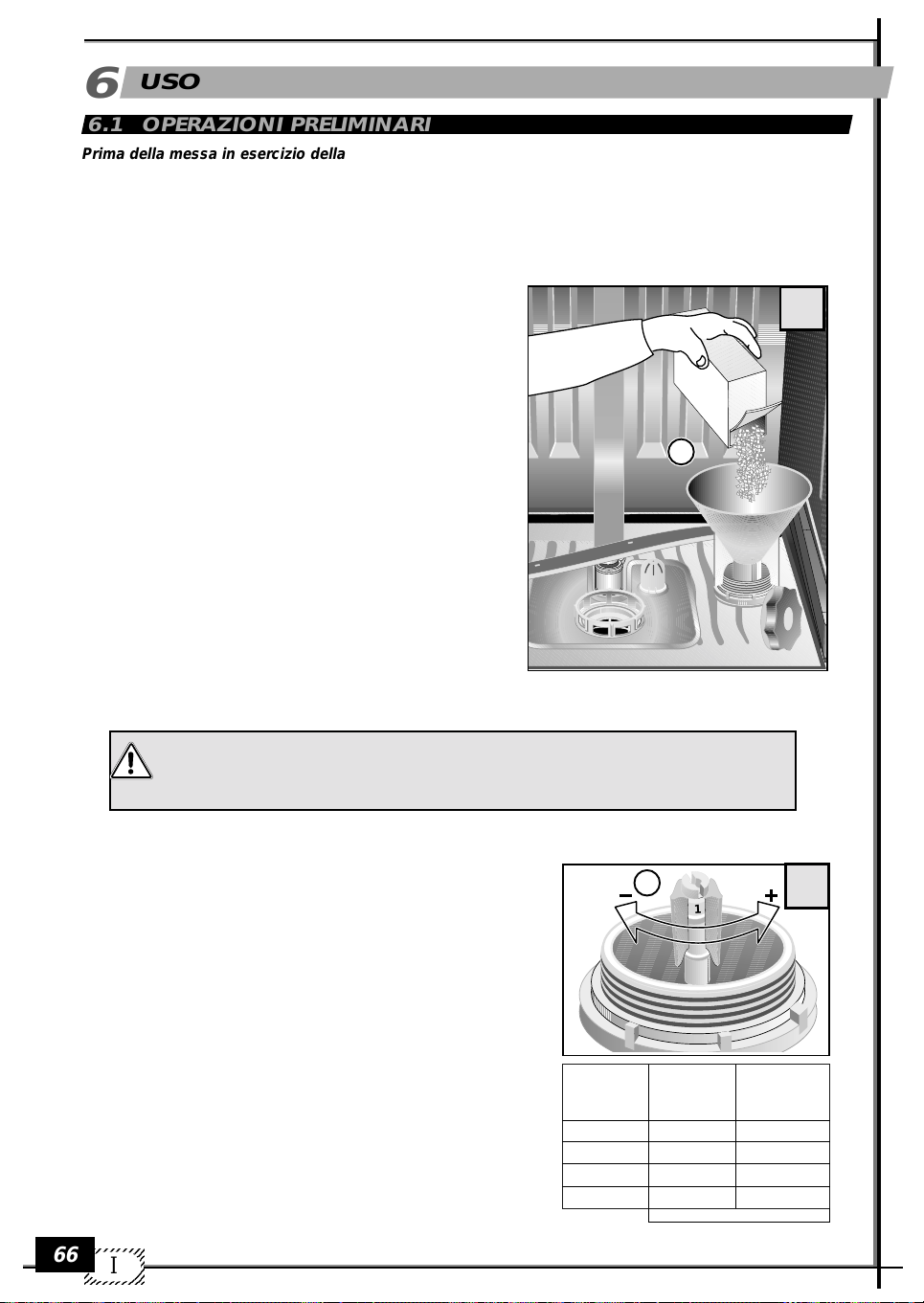

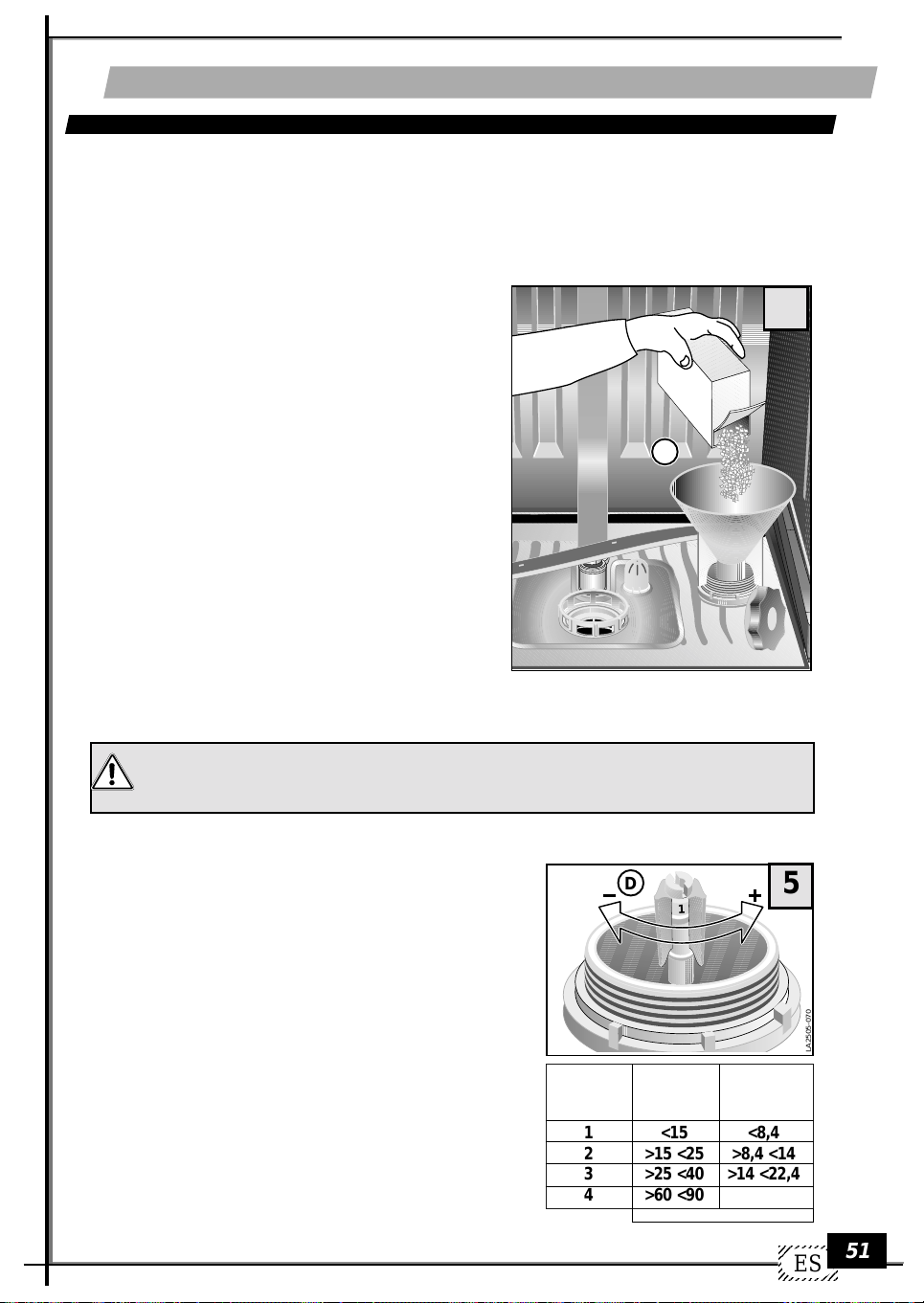

Adding special dishwasher salt (only in the salt container version)

• Open the door and take out the lower basket

• Remove the lid of the salt container by turning it anti-

clockwise

Only during the first time y ou carry out this operation:

fill about 1/2 litre of water into the salt container

• Use funnel L to fill the special dishwasher salt into the

container (use about 1.0-1.5 kg of salt).

• Remove possible salt residues from the opening of the

container.

• Put the lid of the container back in its place b y turning

it clockwise.

• If you don’t use the dishwasher immediately after fill-

ing the salt container, run the prog ramme rinse away the water and salt particles that spilled o ver from the container.

For safety reasons we recommend to refill the container after seven wash cycles – always at the beginning of a cycle.

pre-wash

LA2505-060

Use only special dishwasher salt. Other types of salt (e.g., regular household salt) often contain substances that do not dissolve completely in water and can therefore obstruct the water softener , thus making it unusable.

Regulation of the water softener system (IF PRESENT)

For the washing process it is better to use soft water (with a low calcium content), to av oid calcium deposits on the dishes and on the inside of the dishwasher. For this reason, the appliance is equipped with a water softener (fig. 6) which is automatically regenerated in regular intervals thanks to the saline solution. The salt consumption for the regeneration process depends on the hardness/softness of the local water that is being used.

T o find out the degree of hardness of your water contact

your town administration or use a commercial testing kit.

To guarantee an optimal regeneration of the softener it is necessary to set device D according to your local hardness (see table) and to make sure that the salt container is alw a ys filled with special dishwasher salt.

23456789

Position

regulation device

1 2 3 4

French degrees

˚fH

<15 >15 <25 >25 <40 >60 <90

>=higher/<=lower

LA2505-070

German degrees

˚dH

<8,4

>8,4 <14

>14 <22,4

>33,6 <50,4

Page 8

LA2505-080

Indication of salt level (IF PRESENT)

The green mark under the cap indicates that there is still enough salt in the container. If the green mark is no longer visible, the salt container needs to be refilled with special dishwasher salt.

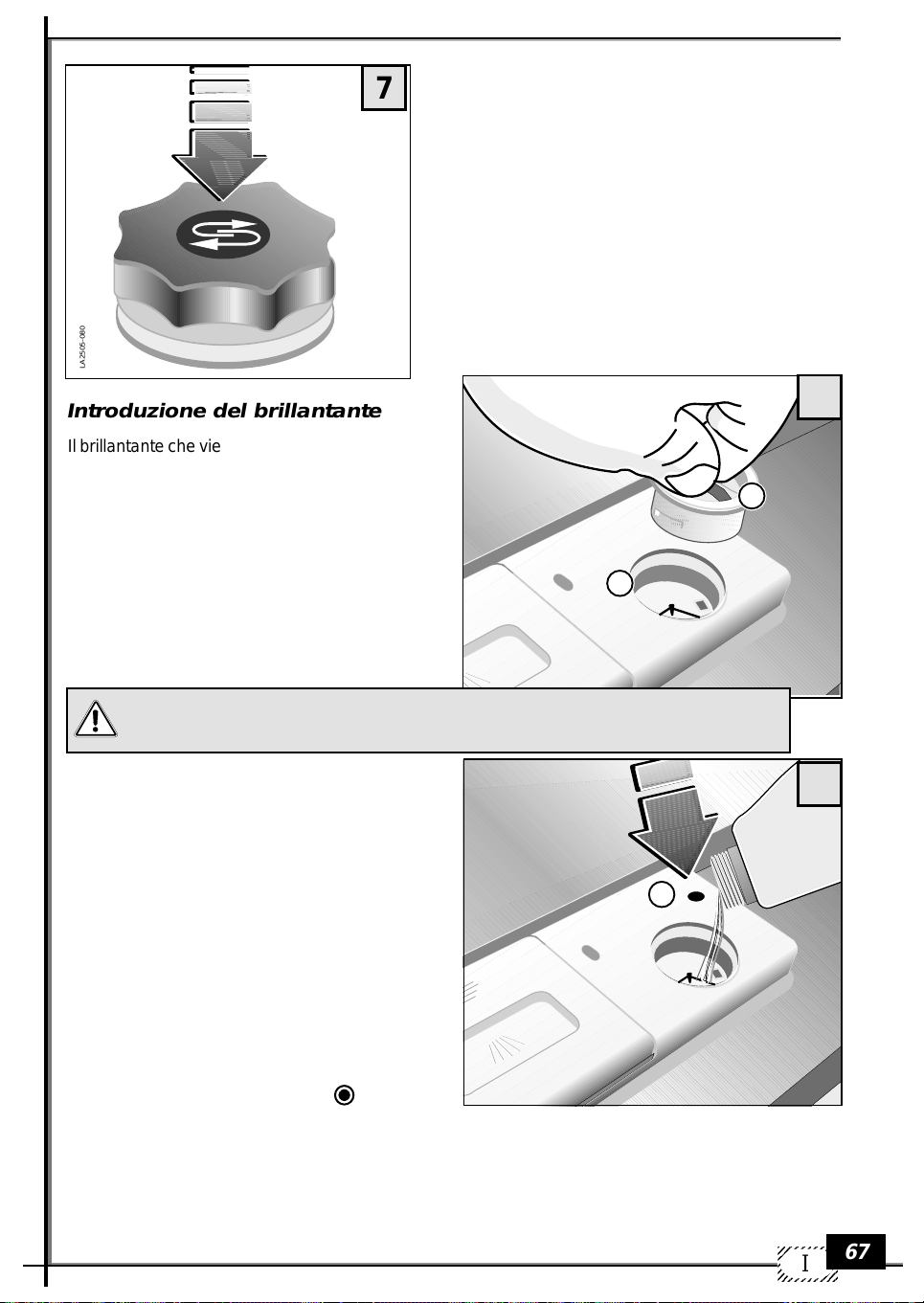

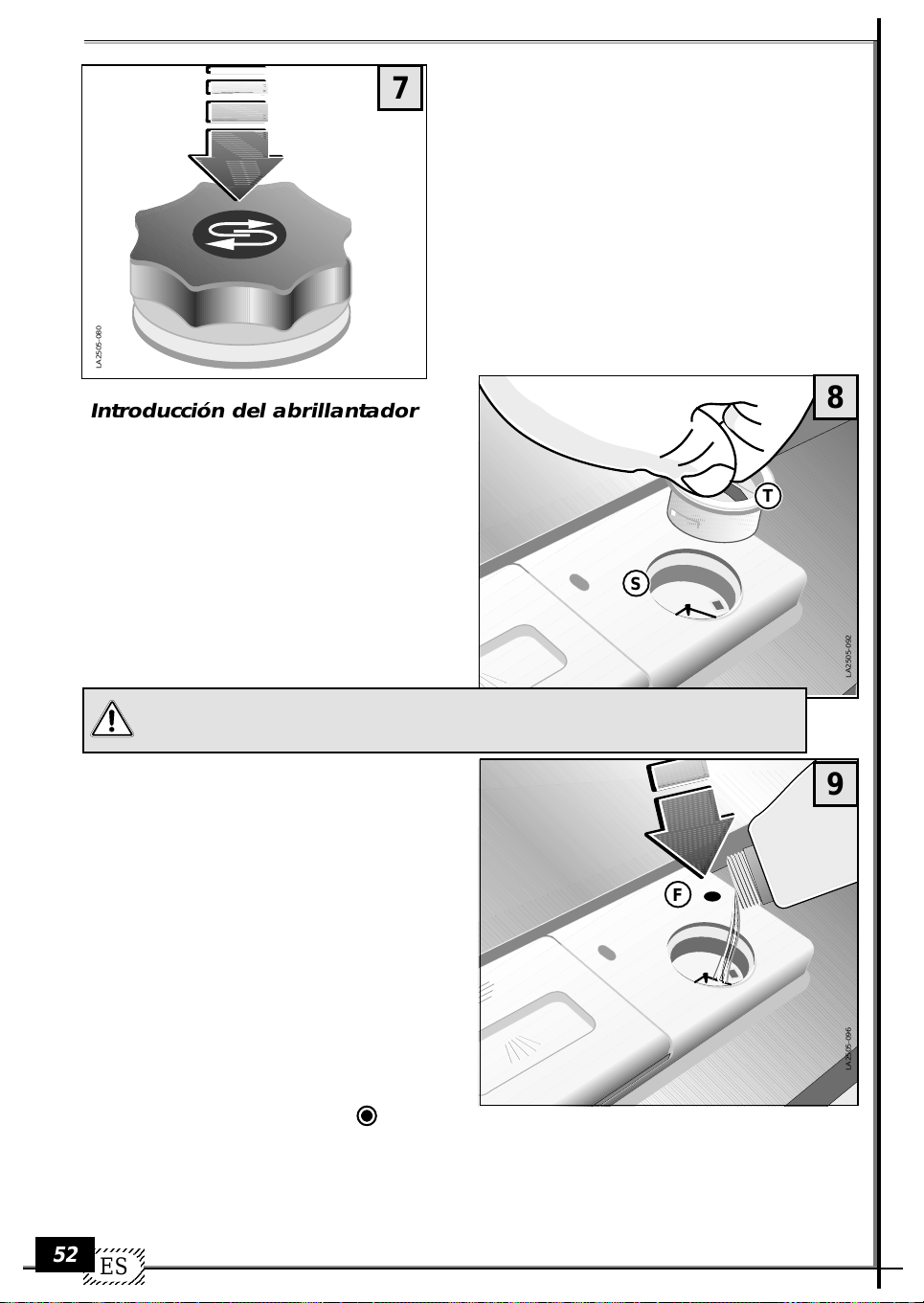

Refilling of rinse aid

The rinse aid, which is released automatically during the final phase of the wash cycle, guarantees that the dishes dry quickly and prevents the formation of stains and calcium sediments.

Only use rinse aids for dishwashers. Other products won’t obtain the desired effect.

The rinse aid container S is located on the inside

of the door.

• Remove the container cap T b y turning it _ revolution anticlockwise.

• Fill container with rinse aid up to the broken line. Maximum quantity: about 140 ml.

• Put the cap back in its place.

• Clean off possible residues of rinse aid with a cloth, otherwise too much foam might be produced during the rinsing process.

LA2505-092

Indication of rinse aid level

More rinse aid needs to be added when the indicator (located on the container F) is clear (

When the container is full, the indicator has a dark coloration.

LA2505-096

Page 9

1234567890

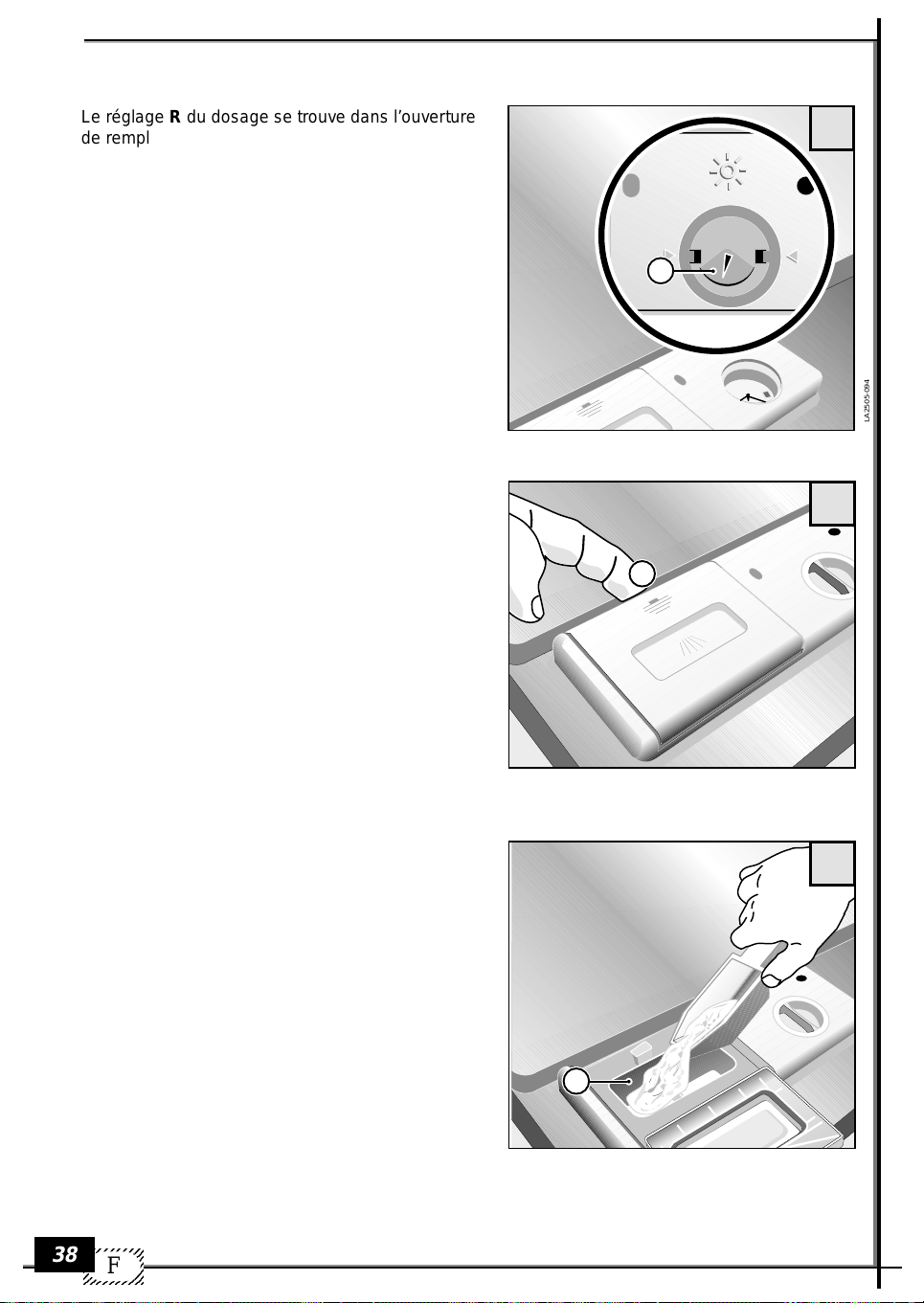

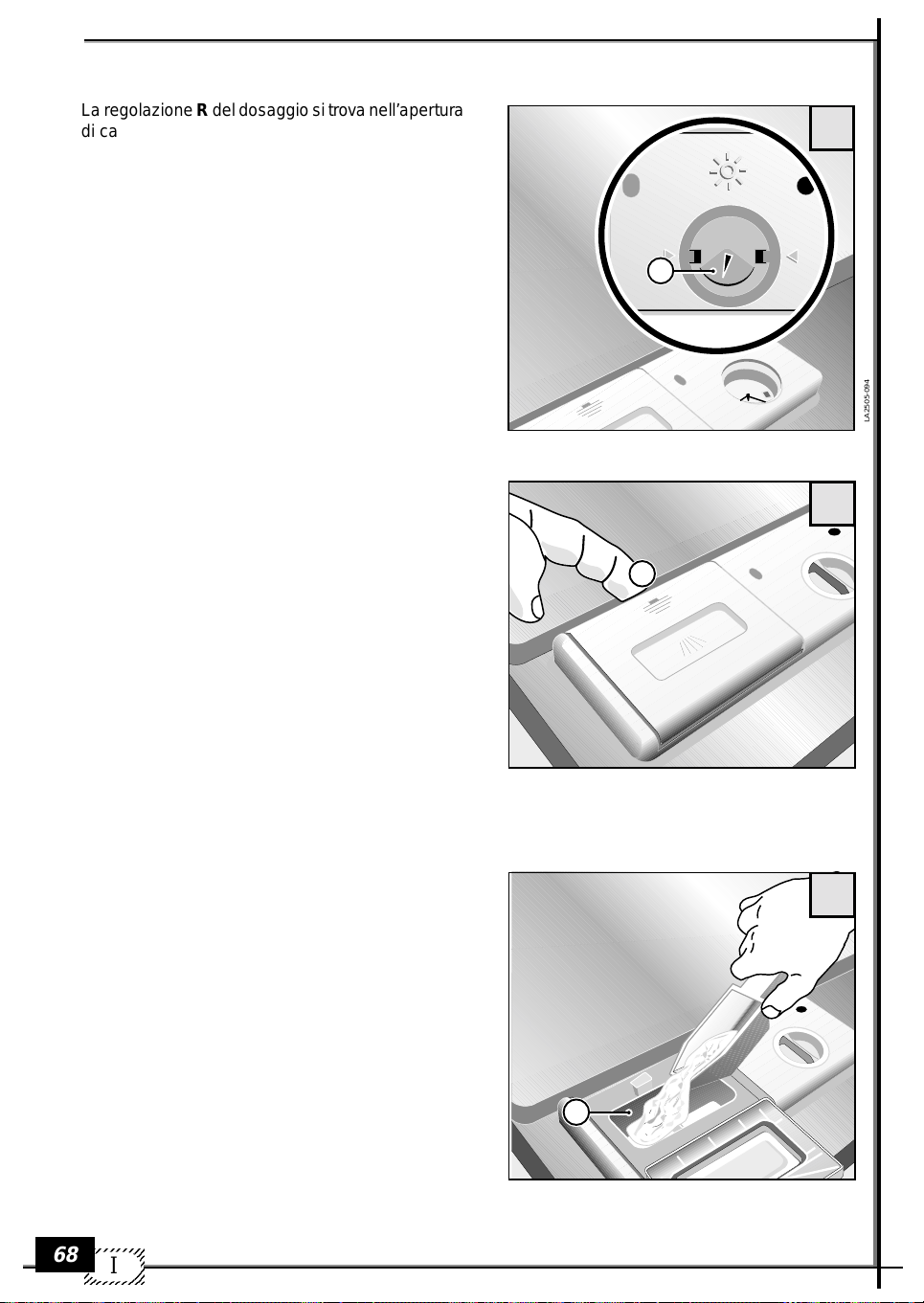

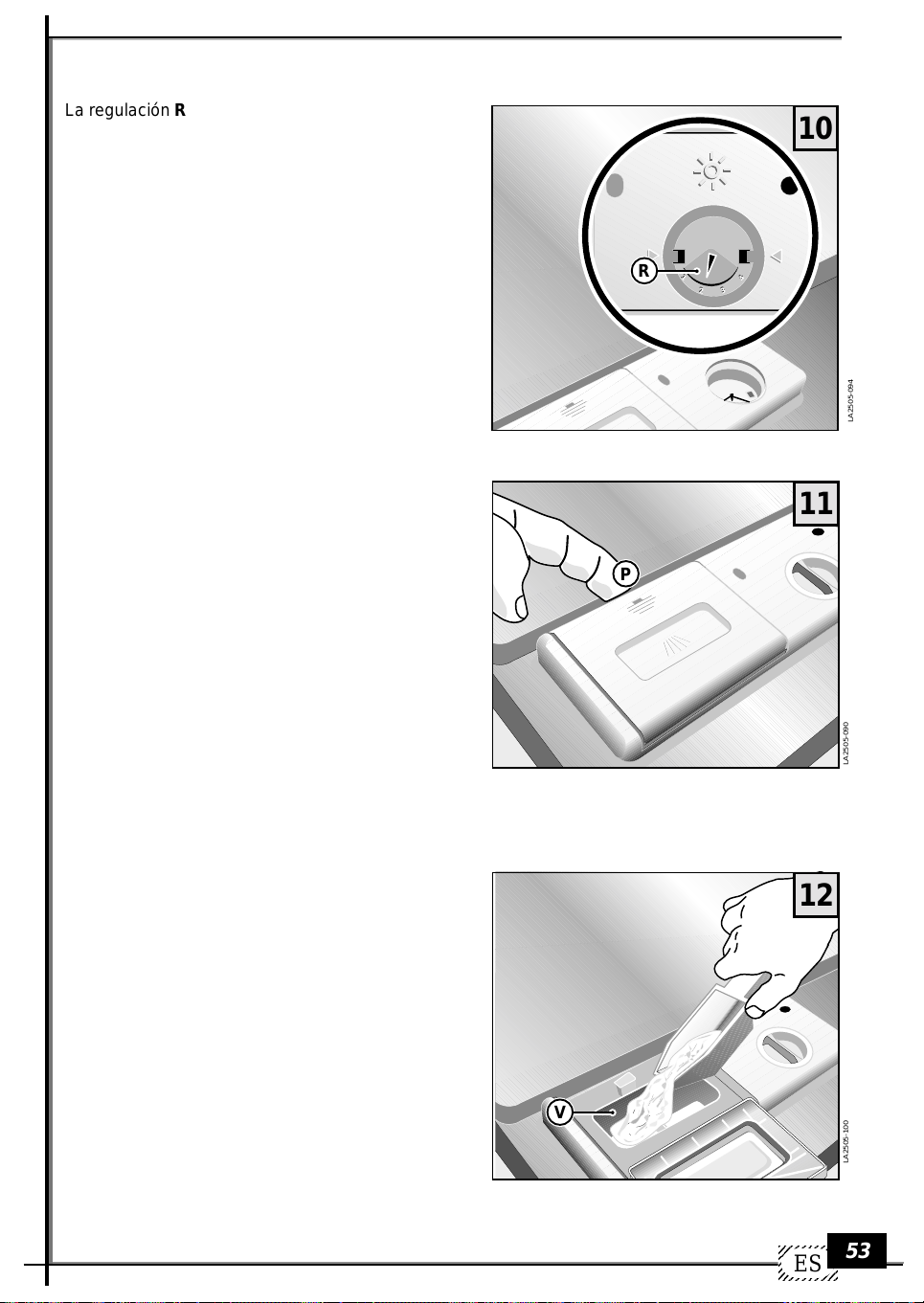

Regulation of rinse aid dosage

The regulation R of the quantity of rinse aid that is released can be found in the refill opening of the rinse aid container. It can be adjusted with a screwdriver . The possible settings range from 1 to 4. 1 corresponds to a release of one ml of rinse aid, 4 to four ml, etc. The appliance has been set on 2 (two ml) by the manufacturer. A full rinse aid container is sufficient for about 50 wash cycles. The quantity of rinse aid to be released should be adjusted when the result of the wash process is not satisfactory.

• Always wipe off with a cloth any rinse aid that

spilled over from the container.

It is important to check the level of rinse aid in the container periodically – if possible every 31 wash cycles.

Adding the detergent

IMPORTANT! Do not use detergents in this dishwasher that are made for dish washing by hand! These substances produce large quantities of foam but they do not clean the dishes in a dishwasher . They can e ven lead to a malfunctioning of the appliance. You should therefore only use detergents that are specifically made for household dishw ashers. Keep your detergent containers closed and in a dry place. Only when you use the pre-wash programme no detergent is needed. During a programme the detergent is automatically taken from the detergent container. We recommend the use of about 25 g of detergent.

Detergents vary in their strength and efficiency. You should therefore pay attention to the dosage recommendations of each manufacturer.

The container for the detergent is located on the inside of the door. If the lid is closed:

• Push forward closing mechanism P. The lid will

open with a “click”.

• Fill the detergent into the container V.

• To close the lid, press until you hear a closing

“click”. If your dishes are exceptionally dirty, you can also fill some detergent into the indentation of the lid. In this case, fill the indentation up to the edge. This detergent will be available and active during the pre-wash phase.

23456789

LA2505-094

LA2505-090

LA2505-100

Page 10

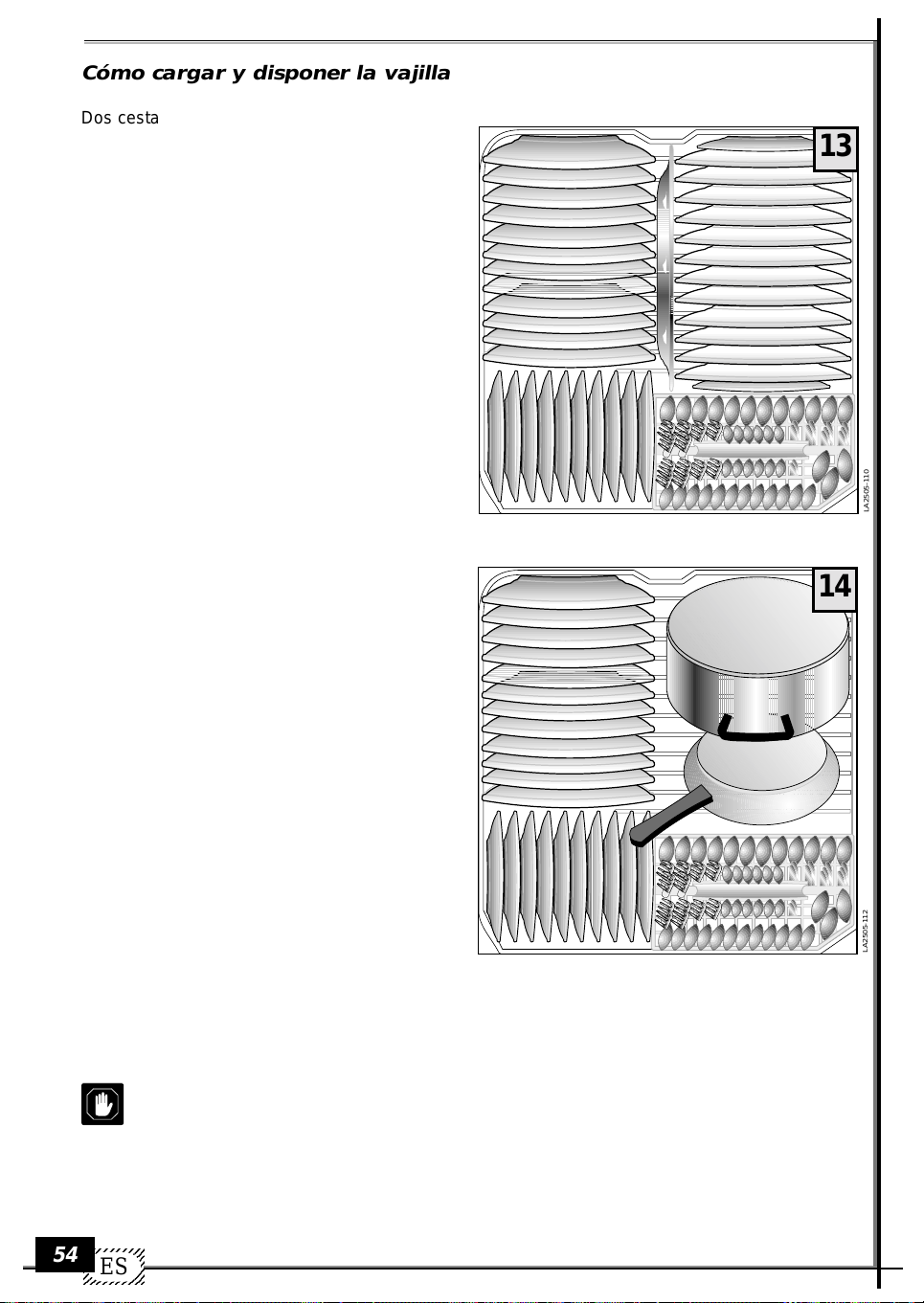

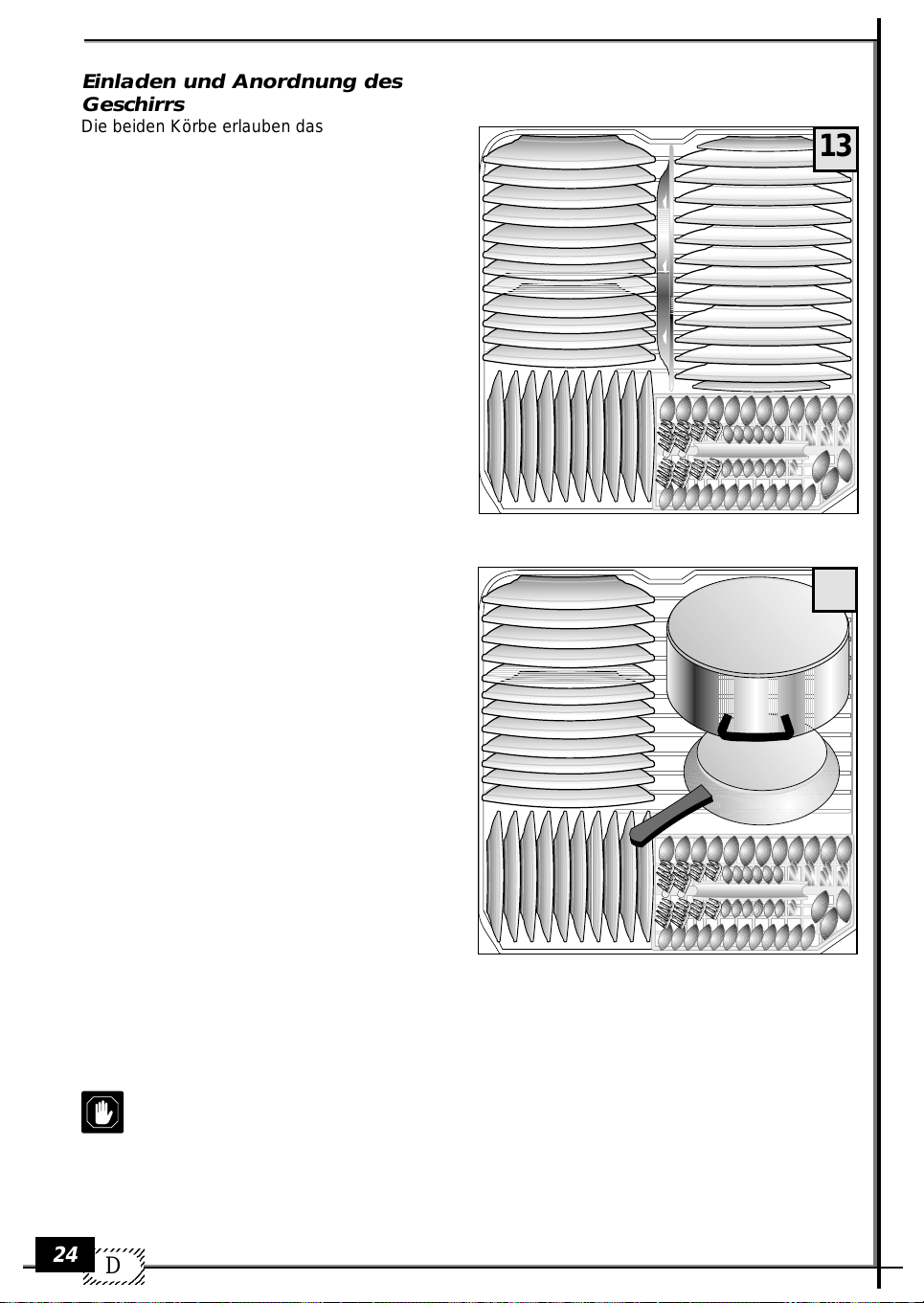

How to load and unload the dishwasher

There are two dish baskets that allow y ou to store all different kinds of dishes.

• Remove from the dishes any larger pieces of food to av oid an obstruction of the filter and the development of bad odours.

• If pots and pans are particularly dirty and contain crusts of food (after frying or roasting), soak them in a water bath before w ashing them in the dishwasher.

Use of the lower basket

The lower basket is intended to hold dishes that are more difficult to clean, as well as the cutlery basket. The lower basket holds regular plates , soup bowls, pans, soup tureens, lids, and serving dishes. Flat and deep plates must be placed in a way that leaves some space between the individual plates .

LA2505-110

All plates must be in a vertical position so that the water can pass freely. Pans and pots must alw ays be placed upside down. You can choose any kind of loading configuration, but you should mak e sure that the dirtiest surface of dishes, pots and pants faces the water spray and that the water can flow off without hindr ances.

Cutlery

For best cleaning results, cutlery should be inserted with its handles facing down. Spoons, f orks, and knifes must be placed in the specific areas of the cutlery basket that are designed for them.

ATTENTION:

Particularly long cutlery, specifically “long knives”, should not be positioned pointing upw ards b ut should be placed horizontally in the top tray or washed by hand.

LA2505-112

Page 11

1234567890

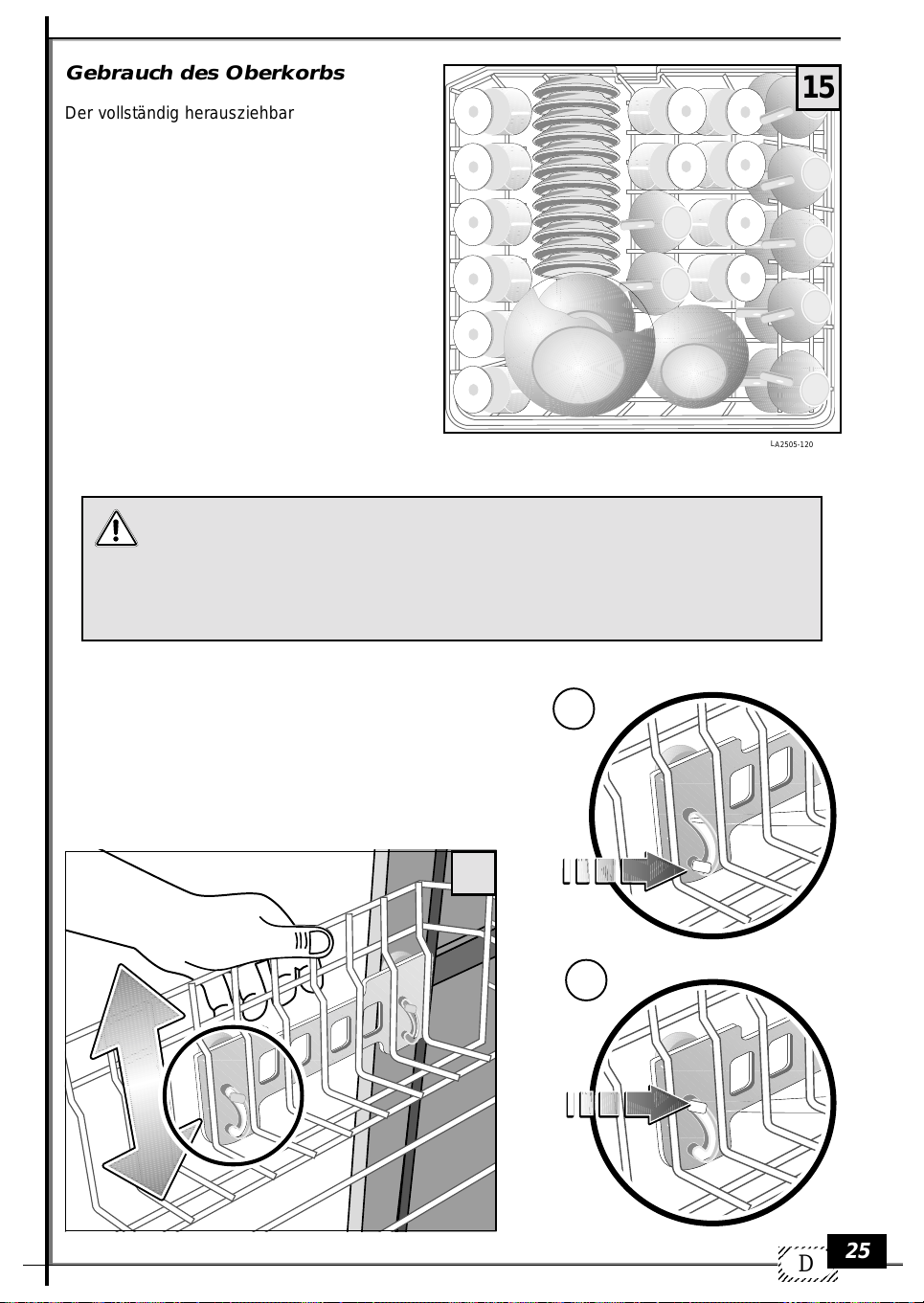

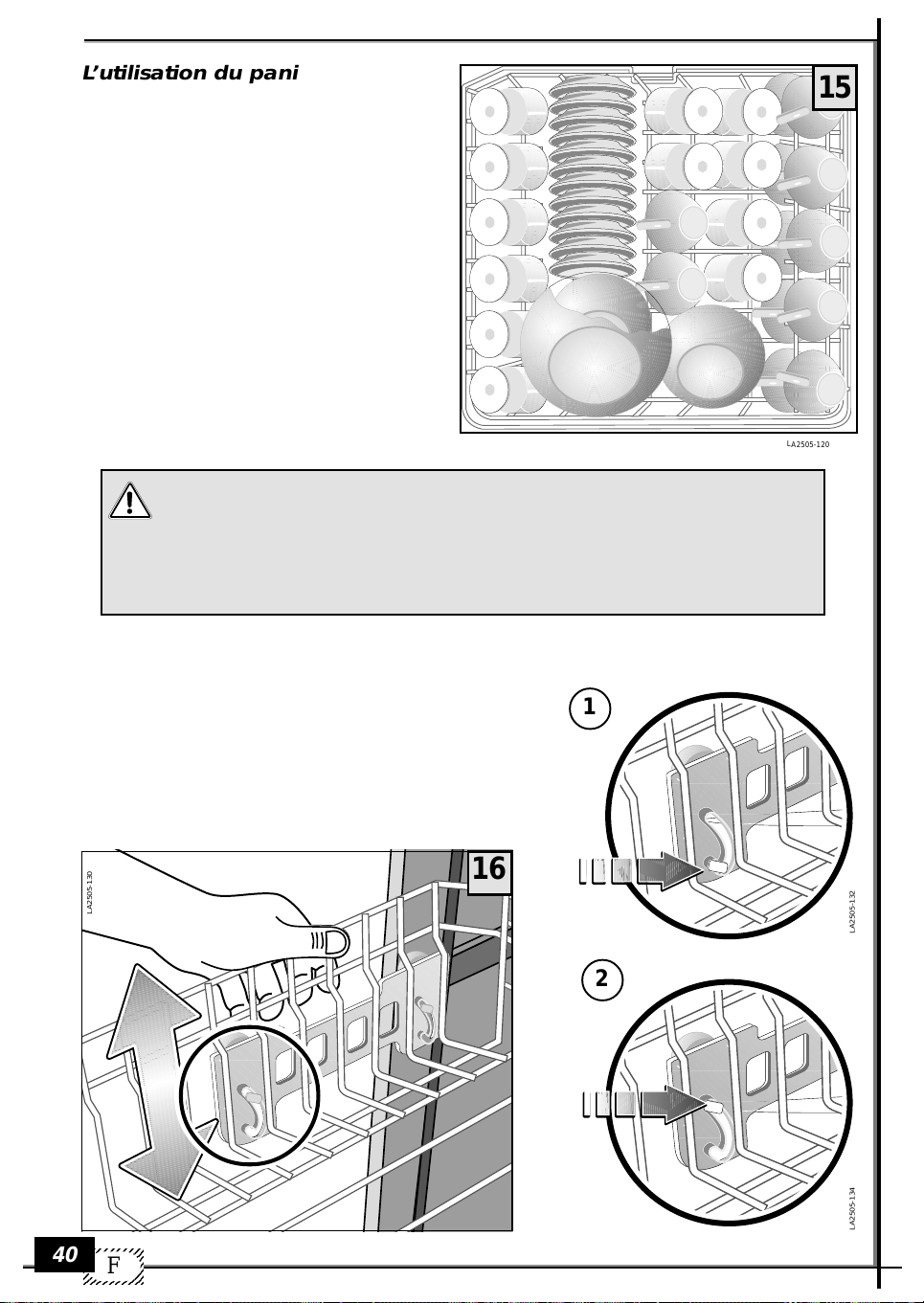

Use of the upper basket

The upper basket can be pulled out all the w ay. It holds small and medium sized dishes such as glasses, small plates, tea and coffee cups, small salad bowls, and small pans and pots that are not very dirty. Desert plates must alwa ys be placed vertically; glasses , cups, pots and pants must be placed upside down. Light dishes should be held by a support structure so that they don’t get thrown around by the water jet. An optimal arrangement of dishes inside the dishwasher will guarantee best washing results , allowing the appliance will be able to develop its full effectiveness .

Because of the elevated temperature of the water used to wash the dishes and of potential chemical reactions with the detergent, it is recommended not to wash copper or aluminium dishes, cutlery with wood or horn handles, delicate porcelains, or non heat resistant glass or plastic dishes in the appliance. If you possess decorated porcelain, you should test one single piece to make sure that the décor is not being damaged or altered.

LA2505-120

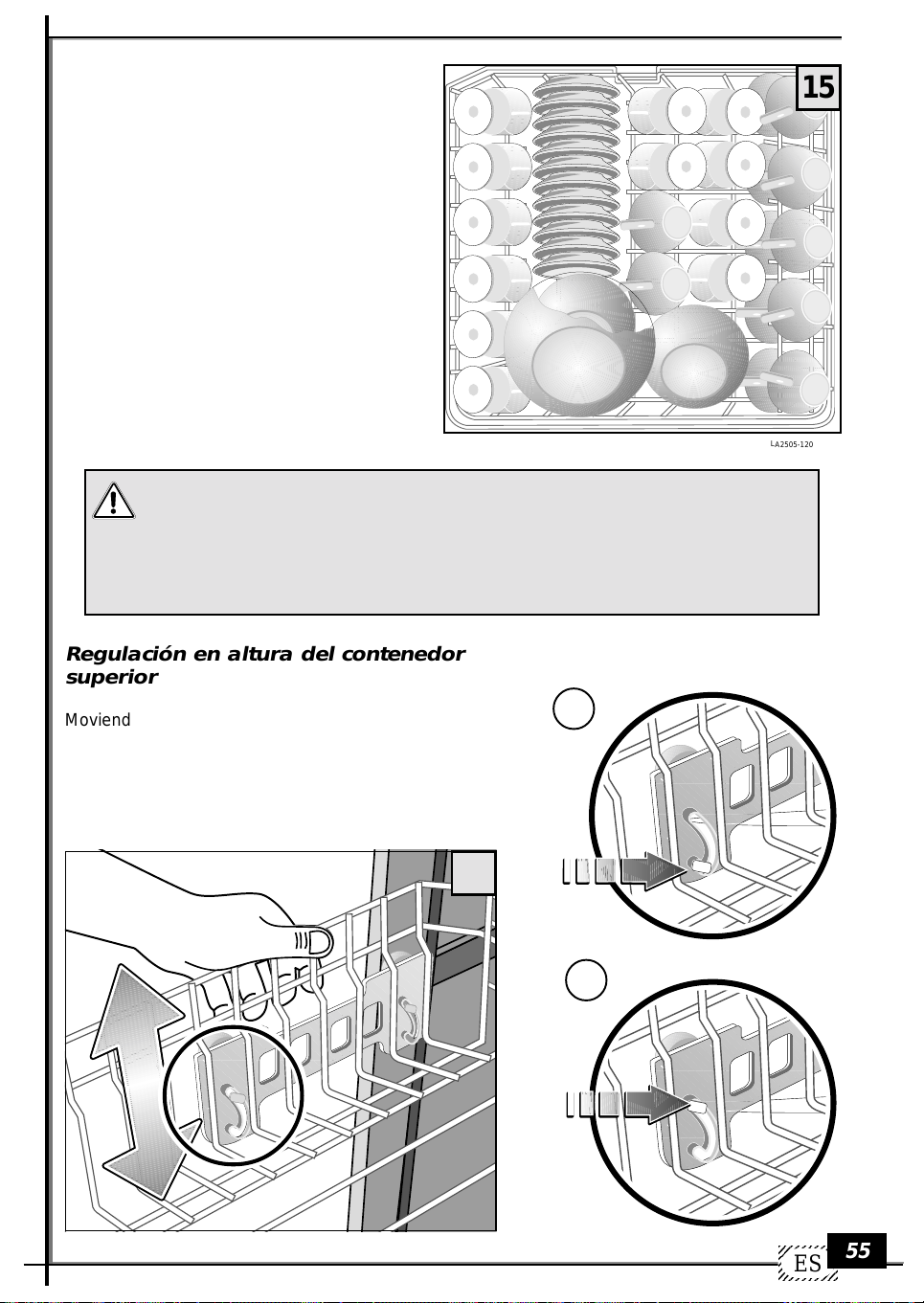

Height regulation of the upper basket

Use the handle on the side (only on left) to regulate the basket’ s height and inclination.

1 regulation of horizontal position 2 regulation of inclination

LA2505-130

LA2505-132

23456789

LA2505-134

Page 12

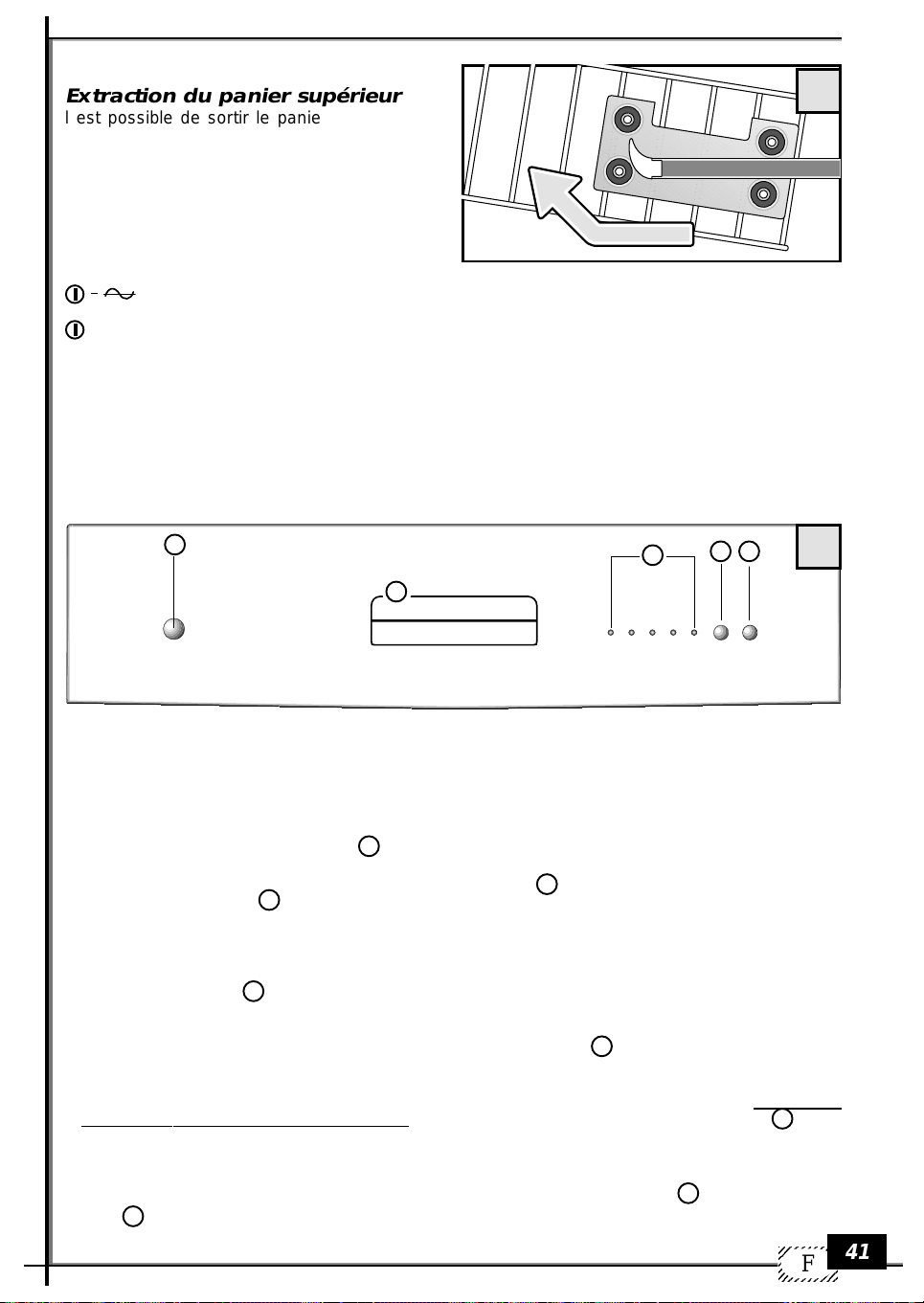

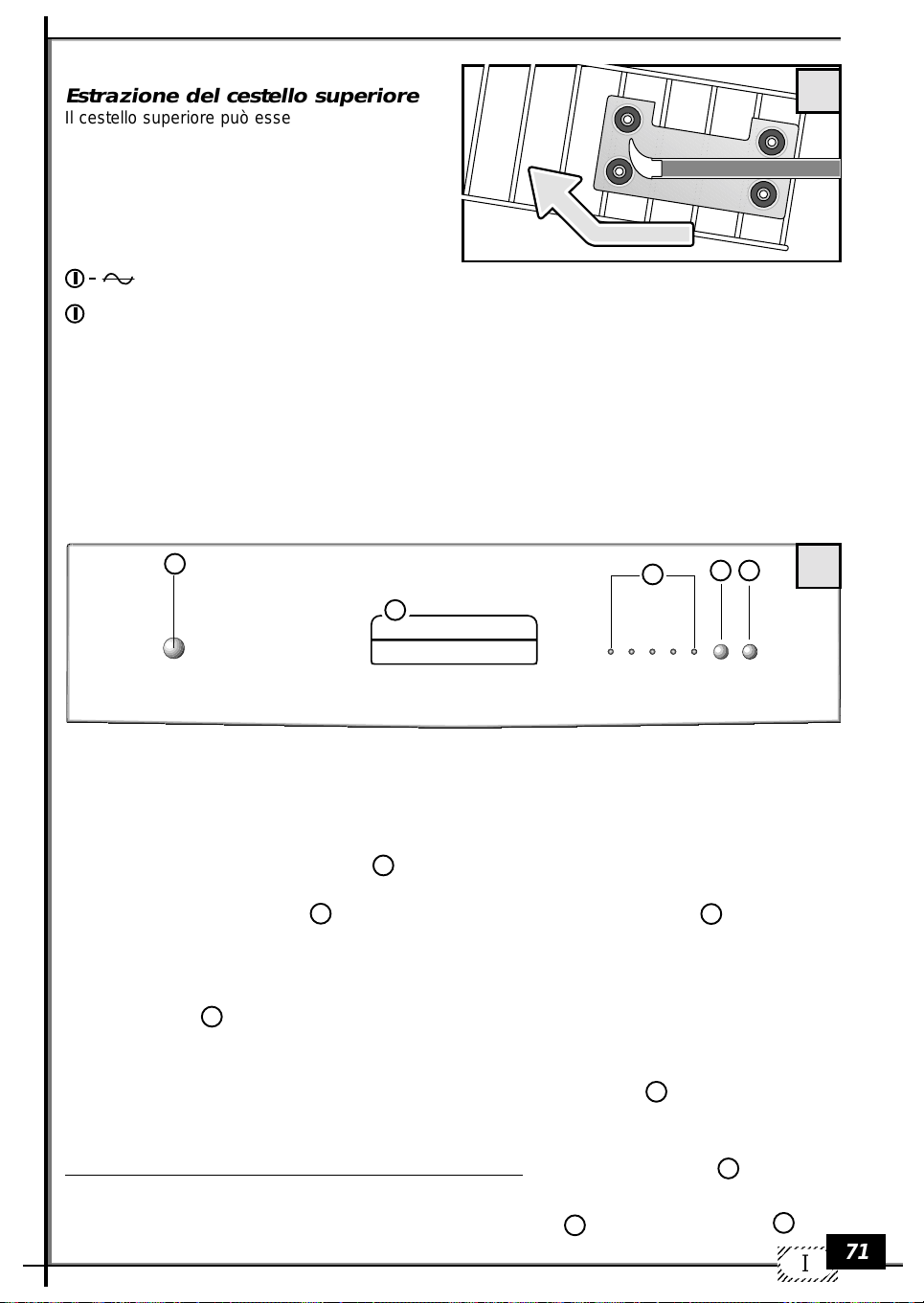

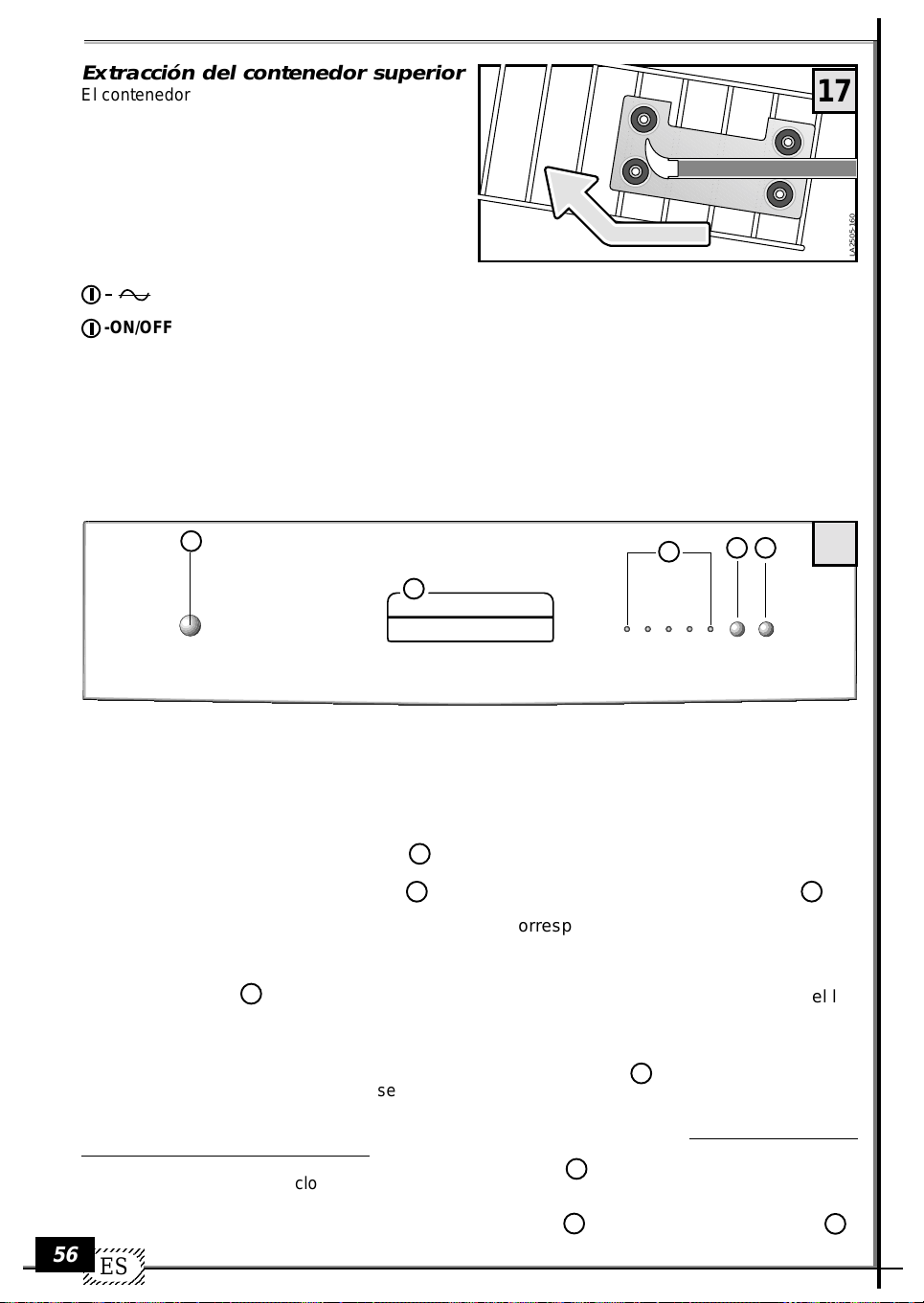

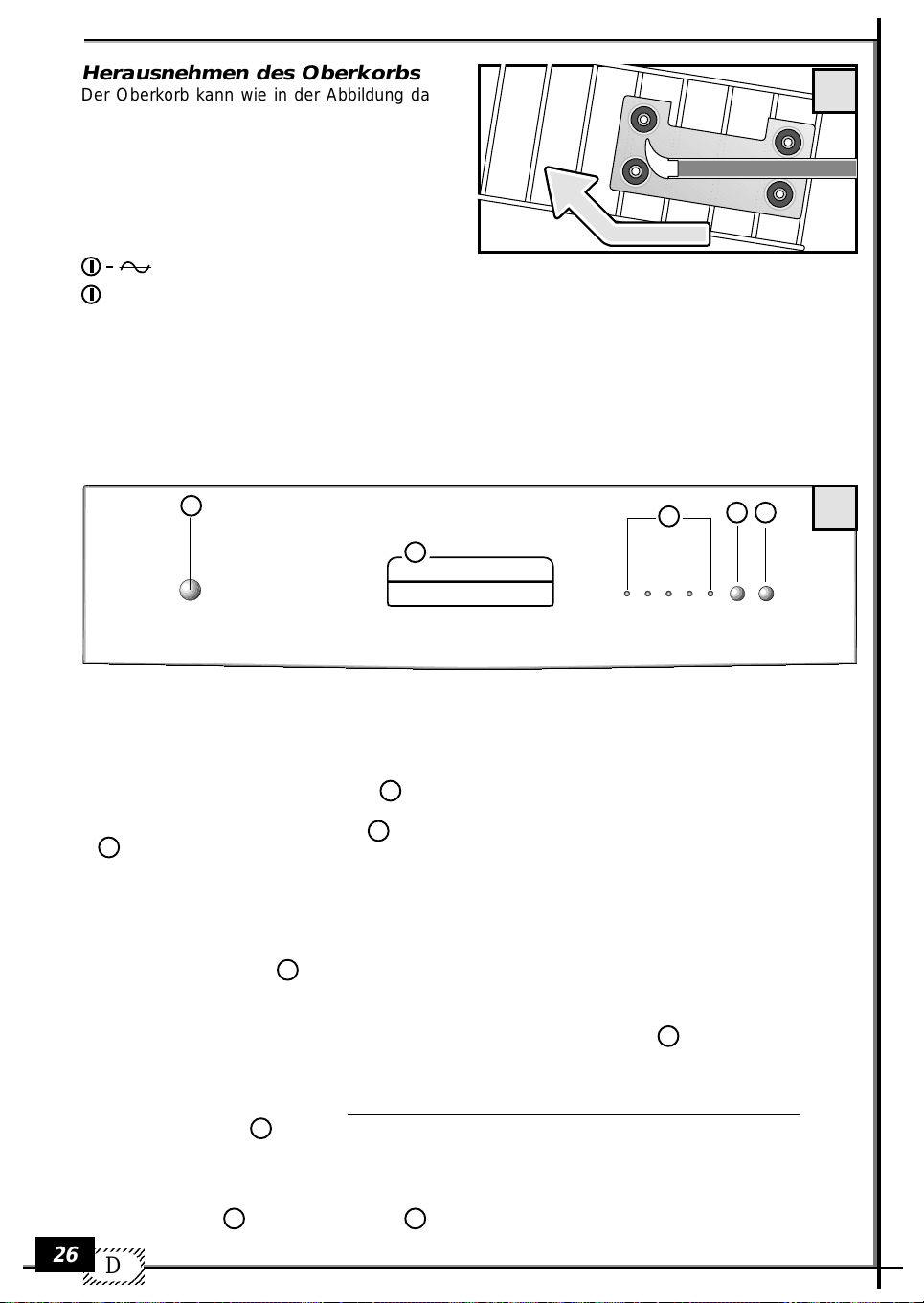

Pulling out the upper basket

The upper basket can be pulled out and removed as shown in the figure.

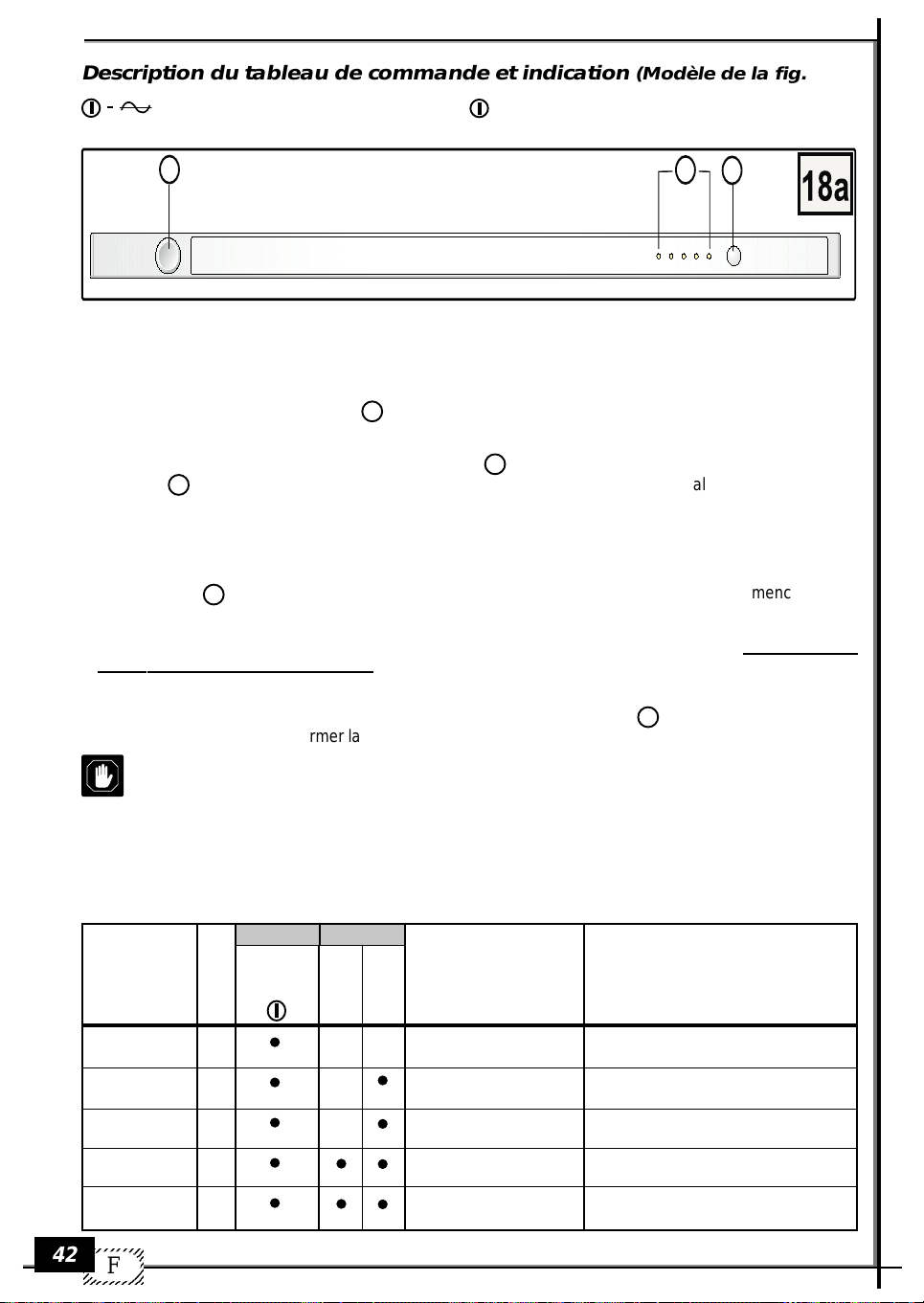

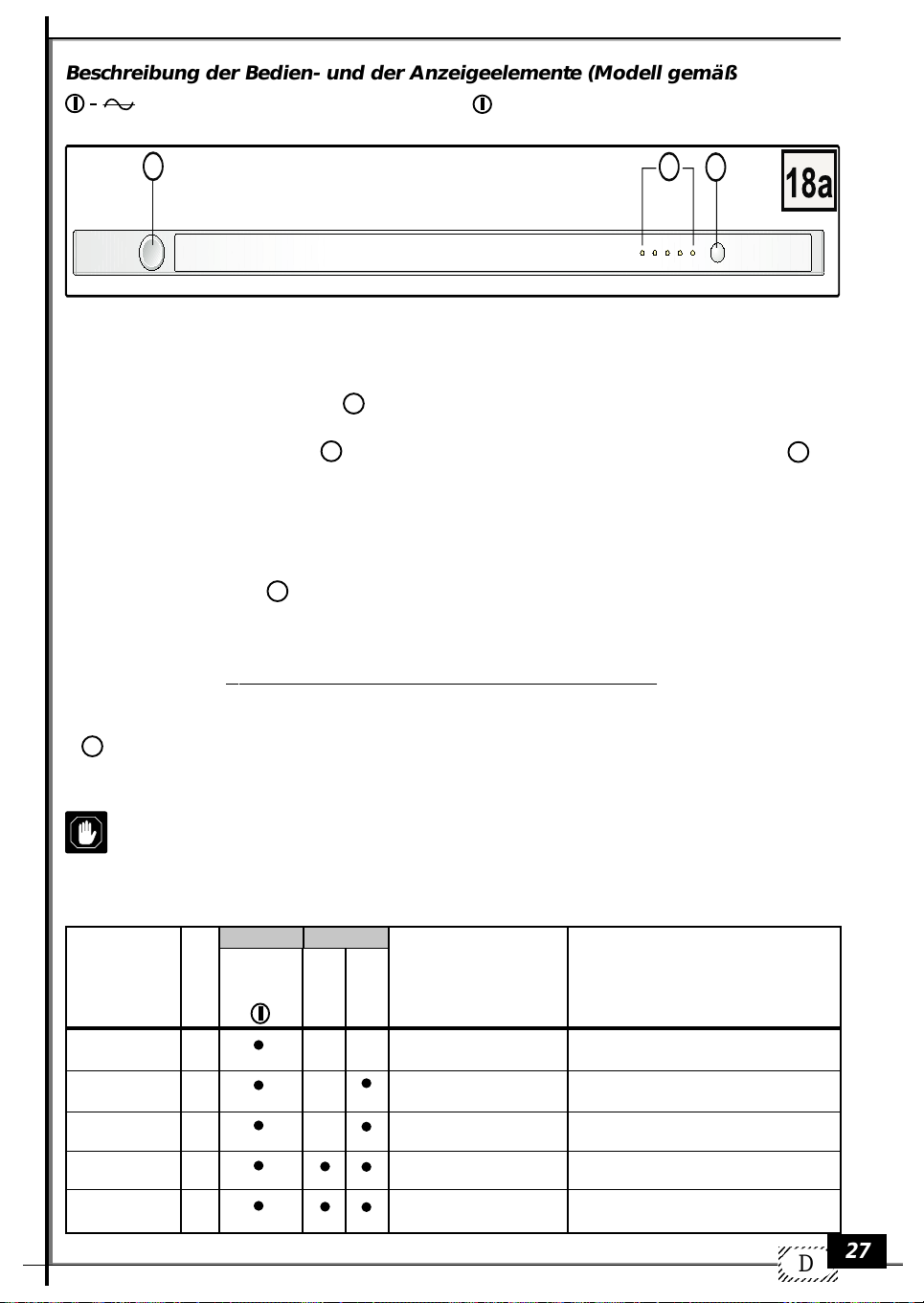

Description of control buttons and indication lights (Model illustrated in fig. 18)

1) Indication programme LED

It is illuminated when the appliance is turned on.

-ON/OFF

2) On-Off buttons

On/Off – Press this button to turn on the appliance.

3) Programme selection button

4) Start-Stop/Pause programme button

5) Door handle

To open pull forward (an electric safety mechanism turns off the machine when the door is being opened).

LA2505-160

3 4

Start

After checking the quantities of regeneration salt (only in the salt container version) and of rinse aid, open the water faucet completely, place the dishes in the baskets, fill detergent into the detergent container and add also detergent for the pre-wash (if necessary); then close the front door.

Now proceed as follows:

• Press the “ON-OFF” b utton , “The LED corresponding to the last wash cycle perf ormed lights up”.

Wash cycle selection

• When you press the button for the first time, you confirm the wash cycle that corresponds to the

flashing LED . The ne xt times you press the button, the LED of the programme that corresponds to the wash cycle you intend to select will light up . At the end of the cycle, the selected programme flashes.

Select the programme which you believe is best suited to the types of dishes whic h need to be washed.

Start Button

Press button with the appliance door shut, the dishwasher wash cycle will start and the LED of the button itself lights up.

Incorrect setting of the programmes (programme change)

• To modify a wash cycle in progress, you must press the Start button f or approximately 6 seconds;

subsequently, the LED of the selected programme begins to flash. The RESET phase will end when the Start button LED goes off. At this point, the appliance is ready to be set again.

• If you forget to put a dish in, y ou can interrupt the wash cycle (preferably only if it hasn’t been running

for long) by pressing the Start button which then flashes; open the appliance door and place the dish inside. To restart the appliance, close the door and press the Start button again; the cycle will resume from the point in which it was interrupted.

• To repeat the same cycle, press the programme button and then the Start button .

Page 13

1234567890

Description of controls and indicator lights (Model illustrated in fig. 18a)

1) Cycle indicator LED

It is illuminated when the appliance is turned on.

-ON/OFF

2) On-Off button

3) Cycle select button

Start

After checking the quantities of regeneration salt (only in the version fitted with a salt container) and rinse aid, turn on the water tap completely, place the dishes in the racks, pour the detergent into the detergent dispenser as well as any detergent for the pre-wash (if necessary).

Proceed as follows:

•

Press the “ON-OFF” button , w ait until the LED corresponding to the last w ash cycle perf ormed

lights up.

Wash cycle selction

When you press the button for the first time, you confirm the wash cycle that corresponds to the flashing LED . The ne xt times y ou press the button, the LED of the programme that corresponds to

the wash cycle you intend to select will light up. Close the front door to start the wash. At the end of the cycle, the selected progr amme flashes.

Select the programme which you believe is best suited to the types of dishes whic h need to be washed.

Incorrect setting of the programmes (programme change)

•

To modify a wash cycle in progress you m ust open the appliance door, press the Cycle Select button

for approximately 6 seconds; subsequently, the LED of the selected programme begins to flash.

At this point, close the door; the Reset phase , which lasts approximately 1 minute, will end when the flashing of the LED has slowed down; the appliance is now ready to be set again.

•

If you forget to put a dish in, y ou can interrupt the w ash cycle (preferably only if it hasn’t been running

for long) by opening the front door and placing the dish inside.

To restart the appliance, close the door; the cycle will resume from the point in which it was interrupted.

•

To repeat the same cycle, press the cycle selection button ; the LED changes from flashing to

being constantly on. At this point, all you need to do is close the front door to start the wash cycle.

Do not open the appliance after a programme has been initiated.

Stop

After the wash cycle the dishwasher will stop automatically and will emit a sound signal of 3 beeps (only for the intermediate version), and the LED for the selected programme will flash. To turn it off, press

the button on/off. After each wash cycle, the water faucet must be closed to insulate the appliance from the water supply system.

Table of wash programmes

Wah cycles

Rinse

Rapid

Delicate 40º C

Normal 55º C (EN 50242)

Intensive 65º C

23456789

BUTTONS

Cycle number

P2 P3

P4 P5

OFF

DETERGENT

wash

pre-wash

Dishes

and

degree of dirt

Pans and dishes until the next wash cycle

Little dirty dishes

Very dirty delicate dishes Normally dirty dishes

Very dirty dishes (except delicate pieces)

Cycle

description

Short cold wash to prevent food residue from drying up and forming crusts on the dishes

Main wash 2 rinses (1 cold – 1 warm)

1 cold pre-wash – Main wash 2 rinses (1 cold – 1 warm)

1 warm Pre-wash – Main wash 3 rinses (2 cold – 1 warm)

Page 14

MAINTENANCE

7.1 CLEANING OF SPAY-ROTORS

The spray-rotors can easily be remo ved f or the periodic cleaning of the jets in order to pre vent possible obstructions. Wash them thoroughly under running water and put them back in their correct position.

LA2505-210

To remove the upper spray-rotor: Unscrew anticlockwise the support of the spray-rotor.

To remove the lower spray-rotor: Pull the spray-rotor upwards and take it out.

7.2 CLEANING OF FILTERS

After each wash the filter group should be chec ked in order to remo v e possib le dirt residues. Proceed as follows:

• take out the central filter 1

• remove the external water filter 2

• take out mobile grid 3.

Clean all these components under running water . It is important to clean all filters thoroughly because the dishwasher cannot function properly with obstructed filters. We recommend to put the cleaned filters back in their positions immediately to avoid damage to the wash pump.

LA2505-220

LA2505-180

7.3 CLEANING OF THE WATER ENTRY FILTER

You should also clean filter B periodically. It is located between the water faucet and the water entry tube.

• Close water faucet A.

• Unscrew attachment piece C, take out filter B, and clean it thoroughly under running water.

• Put the filter back in its place and scre w the water entry hose on. Check that there are no water leaks.

LA2505-190

LA2505-200

LA2505-040

Page 15

1234567890

7.4 CLEANING OF THE DISHWASHER’S EXTERNAL SURFACES

The dishwasher’s surfaces (made of metal, and in the front of plastic) must be cleaned periodically. Use a clean and soft piece of fabric. Never use acids or abrasive detergents.

If you don’t use the appliance for long periods of time

If the dishwasher is not being used for extended periods of time, you should proceed as follows:

• run the pre-wash programme twice

• remove the electric plug from the outlet

• disconnect the water supply tube

• leave the door slightly open to avoid the formation of bad odours.

7.5 TABLE OF ERROR CODES - “basic version”

N.B.: Anomalies are signalled in the following way: All the LEDs remain on, while the LED corresponding to the type of error flashes.

Error

LED 1

LED 2

LED 5

LED 4

When this occurs

During the water cycle

(the program stops)

At the end

of the cycle

At the end

of the cycle

At the end

of the cycle

Checks to carry out

- T ap closed

- Filter of loading tube blocked

- Drainage tube flat

- Drainage tube broken

- Water supply tube bent

- Insufficient water pressure

Repeat the washing cycle

- The drainage tube is bent

- The siphon is blocked

- The drainage pump is blocked

- The filter grills are blocked

- A pot is placed up side down

- Reset the dishwasher

- Check

- Reset the dishwasher

- Call the authorised assistance centre

- Reset the dishwasher

- Verify the water pressure

- If the same problem reoccurs, contact the authorised technical assistance centre immediately communicating to them the type of error that is shown.

- Check

- Call the authorised assistance centre

- Clean the filter grills

- Check at the end of the cycle, position the pots correctly during the next wash

Action to be taken

N.B.: Upon contacting the authorised technical assistance centre always communicate the type of error encountered.

7.5 TABLE OF ERROR CODES - “intermediate version”

N.B.: Anomalies are signalled in the following way: A) All the LEDs remain on, while the LED corresponding to the type of error flashes. B) A continuous beep sounds until the programme with the error is reset.

Error

LED 1

LED 2

LED 5

LED 4

LED 1-2

When this occurs

During the water cycle

(the program stops)

At the end

of the cycle

At the end

of the cycle

At the end

of the cycle

At the end

of the cycle

At the end

of the cycle

Checks to carry out

- T ap closed

- Filter of loading tube blocked

- Drainage tube flat

- Drainage tube broken

- Water supply tube bent

- Insufficient water pressure

Repeat the washing cycle

- The drainage tube is bent

- The siphon is blocked

- The drainage pump is blocked

- The filter grills are blocked

- A pot is placed up side down

- The filter grills are blocked

- A pot is placed up side down

Repeat the washing cycle

- Reset the dishwasher

- Check

- Reset the dishwasher

- Call the authorised assistance centre

- Reset the dishwasher

- Verify the water pressure

- If the same problem reoccurs, contact the authorised technical assistance centre immediately communicating to them the type of error that is shown.

- Check

- Call the authorised assistance centre

- Clean the filter grills

- Check at the end of the cycle, position the pots correctly during the next wash

- Clean the filter grills

- Check at the end of the cycle, position the pots correctly during the next wash

- If the same problem reoccurs, contact the authorised technical assistance centre immediately communicating to them the type of error that is shown.

N.B.: Upon contacting the authorised technical assistance centre always communicate the type of error encountered.

23456789

Action to be taken

Page 16

WHAT TO DO IN CASE OF MALFUNCTIONS

You should first check whether it is possible to rectify some minor problems yourself. Follow these instructions. If you are unable to identify or remove the problem, you should contact the technical client assistance service.

• The programme does not start

- Are the internal fuses broken? Is the dishwasher connected to the electric supply system?

- Is the door closed properly? Press on the door to close it completely.

• No water enters the appliance

- Is the water faucet open?

- Is the filter between the faucet and the water supply tube obstructed? If so, clean the filter.

- Is the water supply tube obstructed? Check the tube.

• The programme indicator does not move on from its starting position

- Is the water faucet completely open?

- Is the filter between the faucet and the water supply tube obstructed? If so, clean the filter.

- Is the water pressure lower than 0.05 Mpa?

• The used water is not removed from the dishwasher

- Is the waste disposal tube obstructed? Check the tube.

- The siphon is obstructed? Check the siphon.

• The dishes are not clean after washing them

- Did you choose an appropriate programme for the type of dishes and the degree of dirt you are dealing with?

- Are the dishes arranged in a way that allows the water-jet to reach all their surfaces?

- Are the dishwasher’s baskets overloaded?

- Are the spray-rotors blocked by a dish or some cutlery?

- Are all filters at the bottom of the dishwasher clean? Are they all in their correct position?

- Did you add the correct amount of detergent?

- Is the water discharge tube connected properly?

- Is there still any special dishwasher salt in the appropriate container? (if present) Without salt the water is not being softened.

- Was the water softening system (if present) adjusted according to the local amount of calcium in the water?

• The dishes do not dry or they remain opaque

- Is there any rinse aid left in the appropriate container?

• Glasses and dishes show the formation of lines, spots, and stains or a shin y blue coloration

- During the rinse process too much rinse aid is being released. Adjust the rinse aid release.

• Glasses and dishes show stains of dried water

- During the rinse process too little rinse aid is being released. Adjust the rinse aid release.

Please note:

The appliance was tested and checked b y the man ufacturer. As a consequence, y ou may find some traces of water inside. These will disappear after the first use.

Page 17

1234567890

VOR DER BENUTZUNG DES GERÄTS

1.1 HINWEISE ZUR SICHERHEIT

Vorschriftsmäßige Benutzung

• Der Geschirrspüler darf nur zur Reinigung von Haushaltsgeschirr verwendet werden. Sollte das

Gerät für andere Zwecke oder unzweckmäßig gehandhabt werden, so kann die Herstellerfirma keinerlei Verantwortung für eventuelle Schäden übernehmen.

• Aus Sicherheitsgründen ist es nicht erlaubt, am Geschirrspüler Umbauten oder Änderungen vorzu-

nehmen.

• Bevor das Gerät an das elektrische Stromnetz angeschlossen wird, prüfen, ob die auf dem Daten-

schild angegebenen Spannungs- und Stromdaten mit den W erten, die am Aufstellort gegeben sind, übereinstimmen.

• Die Installation hat durch qualifiziertes Personal zu erfolgen.

Handhabungen vor dem ersten Starten

• Prüfen Sie , ob der Geschirrspüler beim Transport Schäden erlitten hat. Keinesfalls ein beschädig-

tes Gerät anschließen. Wenden Sie sich bei Schäden an Ihren Vertragshändler.

Zur Sicherheit Ihrer Kinder

• Erlauben Sie Kindern nicht, mit dem Gerät zu spielen.

• Die Reinigungsmittel können unwiderrufliche Schäden an Augen, am Mund und im Hals verursa-

chen.

Reinigungsmittel deshalb außerhalb der Reichweite von Kindern aufbewahren.

• Das Wasser im Geschirrspüler ist kein Trinkwasser. Sollten sich im Gerät noch Reste des Reini-

gungsmittels befinden, besteht für Kinder weiterhin eine Gefahrensituation. Kinder müssen vom geöffneten Geschirrspüler ferngehalten werden.

Zum täglichen Gebrauch

• Setzen Sie den Geschirrspüler niemals in Funktion, wenn das Stromkabel, der W asserzulaufschlauch

oder der Wasserabflussschlauch beschädigt sind, oder wenn die Schalterblende, die Arbeitsplatte oder die Leiste in einem schlechten Zustand sind.

• Bei Störungen zuerst den W asserhahn abdrehen, dann das Gerät ausschalten und den Stec ker aus

der Steckdose ziehen. Bei Festinstallation, den jeweiligen Schalter ausstellen oder die Sicherung (oder die Sicherungen) herausdrehen.

• Den Stromstecker stets am Kopf und niemals am Kabel aus der Dose herausziehen.

• Die Reparaturen des Geschirrspülers dürfen nur durch geschultes Personal durchgeführt werden.

Unsachgemäße Reparaturen können den Benutzer in große Gefahr bringen. Wenn Sie sich deshalb für eventuelle Reparaturen an unseren Kundendienst oder an Ihren eigenen Vertragshändler.

• Das Austauschen des Speisekabel muß nur vom spezialisiertem Personal ausgeführt werden.

• Im Falle, dass die Schläuche in einem schlechten Zustand sind, müssen sie, um das Gerät anzu-

schließen, mit Originalschläuchen ersetzt werden.

• Geben Sie keine Lösungsmittel in den Geschirrspüler. Sie können Explosionen auslösen.

• Setzen oder lehnen Sie sich nicht auf die geöffnete Tür: das Gerät könnte umkippen.

• Bevor Sie Spezialsalz, Reinigungsmittel oder Klarspüler einfüllen, müssen Sie sich vergewissern,

dass ihr Gebrauch vom Hersteller dieser Mittel für die Verwendung in Haushaltsgeschirrspülern empfohlen wird.

• Drehen Sie stets den Wasserhahn zu, wenn der Geschirrspüler für längere Zeit, wie z.B. im Urlaub

nicht benutzt wird.

23456789

Page 18

AUSPACKEN - VERPACKUNGSBESEITIGUNG

2.1 AUSPACKEN

Entfernen Sie die äußere Verpackung aus Plastik, die Eckverstärkung sowie die Teile aus Styropor. Tür öffnen und die Styroporblöcke der Körbe herausnehmen.

Das Sammeln und das Recycling vom Verpackungsmaterial trägt zum Sparen von Rohmaterial und zur Verringerung des Müllvolumens bei. Geben Sie die Verpackung bei den Sammelstellen für Recyclingmaterial ab. Wenn das Gerät eines T ages endgültig entsorgt w erden m uss , machen Sie es v or seiner Entsorgung gebrauchsunfähig.

WARNUNG! Einige Verpackungsmaterialien (z.B. Plastiktüten, Styropor) können für Kinder eine Gefahrenquelle darstellen. Halten Sie deshalb diese Materialien von Kindern fern.

2.2 ENTSORGUNG DES ZU VERSCHROTTENEN GERÄTS

Am Ende der Lebensdauer des Geräts muss es unter Einhaltung der gültigen Rechtsvorschriften von spezialisierten Firmen verschrottet werden. Auf diese Weise kann durch die Entsorgung eines alten Geräts, eine Wiederverwertung der für das Recycling bestimmten synthetischen Materialien durchgeführt werden und somit die Umwelt geschont werden.

ALLGEMEINE HINWEISE

3.1 SPARSAMES UND ÖKOLOGISCHES SPÜLEN

• Setzen Sie den Geschirrspüler nur in Betrieb, wenn er vollbeladen ist. Nur so kann sparsam und umweltbewusst gespült werden.

• Wählen Sie stets ein Spülprogramm, das dem Typ des Geschirrs und seinem Grad der Verschmutzung entspricht.

• Überdosierung von Reinigungsmittel, Spezialsalz und Klarspüler unbedingt vermeiden. Befolgen Sie die empfohlenen Dosierungsmengen in den Gebr auchsanweisungen und Angaben der Herstellerfirma dieser Produkte.

• Prüfen Sie, ob die Wasserenthärteranlage korrekt eingestellt ist.

3.2 UNGEEIGNETES GESCHIRR

Für die Reinigung im Geschirrspüler nicht geeignet sind:

- Holzschneidebretter oder kleine Holztabletts

- Plastikgegenstände, die nicht hitzebeständig sind

- Bleikristall

- Gegenstände aus Zinn oder Kupfer

- Geschirr oder Besteck mit zusammengeklebten Teilen

- Relativ altes Besteck, dessen Klebstoff hitzeempfindlich ist

- Gegenstände aus Stahl, die leicht rosten

- Besteck mit Griffen aus Holz, Horn, Porzellan oder Perlmutt.

Beim Kauf von Geschirr, Gläsern und Besteck darauf achten, dass sie geschirrspülmaschinenfest sind.

Page 19

1234567890

BESCHREIBUNG DES GERÄTS

4.1 ALLGEMEINE ÜBERSICHT

1) Salzfach (FALLS VOR HANDEN)

2) Fach für den Klarspüler

3) Fach für das Reinigungsmittel

4) Datenschild

5) Filter

6) Unterer Sprüharm

7) Oberer Sprüharm

8) Stromkabel

9) Wasserzulaufschlauch

10) Abwasserschlauch

11) Unterkorb

12) Oberkorb

13) Besteckkorb

14) Verschlusshaken der Tür

4.2 TECHNISCHE DA TEN

Fassungsvermögen (internationales Maßgedeck ) : 12 Druck in der Hydraulikanlage

Mindestdruck: 0,05 MPa Höchstdruck: 1 MPa

23456789

3 2

ACHTUNG: die elektrischen Eigenschaften werden auf dem Datenschild angegeben.

0,05 - 1MPa Model. ......................

....A

MAX .......W

........V.....Hz

Made in EU

...................

LA2505-020

Page 20

INSTALLATION

5.1 AUSRICHTEN

LA2505-030

Nachdem das Gerät am Installationsort aufgestellt wurde, falls erforderlich solange die Schraubfüße P drehen, bis die erforderliche Höhe des Geräts erreicht ist und ausrichten. Eine gute Ausrichtung sichert die korrekte Funktionsweise des Geschirrspülers. Max. Fehler=2 Grad Nach dem Ausrichten des Geräts muss auch der Türverschlusshaken reguliert werden, damit sich die Tür perfekt schließen lässt. Sollte beim Schließen der Türe die Schließnase am Gehäuse

(Abb. 2.1

diese Schließnase durch die darunterliegende Schraube entsprechend neu eingestellt werden.

NB: Bei den V ersionen entsprechend (Abb. 2.2) ist die Nase zur Türschließung “M“ nicht einstellbar.

“M“

) nicht in die Türaufnahme passen, so kann

2.1

2.2

5.2 WASSERANSCHLUSS

Der beiliegende Wasserzulaufschlauch C ermöglicht den Anschluss an den Wasserhahn mit 3/4 Zoll. Während der Montage müssen folgende Anweisungen befolgt werden:

• Den Schlauch C an den Kaltwasserhahn A anschließen und den beiliegenden Filter B dazwischensetzen.

• Wenn der Anschluss an alte Rohrleitungen erfolgt, die seit langer Zeit benutzt werden, ist es ratsam, vor dem Anschließen des Wasserzulaufschlauchs das W asser laufen zu lassen, um Dreck- und Rostsablagerungen zu entfernen.

• Überprüfen Sie, ob der Druck im W assernetz innerhalb der Werte liegt, die in den technischen Angaben genannt werden.

Der Geschirrspüler kann an die Kaltwasserleitung, aber nicht an die Warmwasserleitung angeschlossen werden.

LA2505-040

Page 21

1234567890

5.3 ANSCHLUSS DES WASSERABLAUFS

Der beiliegende Abwasserschlauch T wird mit dem starkgekrümmten Ende am Rand eines Spülbeckens angebracht oder an eine Abflussleitung angeschlossen.

Der Einsatz eines Siphon (Geruchsverschluss) wird empfohlen. Während der Montage müssen folgende Sicherheitsmassnahmen berücksichtigt werden:

- Der Abwasserschlauch darf nicht geknickt werden, damit keine Drosselstellen entstehen;

- Das äußere Ende des Schlauches muss im Verhältnis zur Abstellplatte des Geschirrspülers (Abb.

4) in einer Höhe zwischen 32 cm und 80 cm angebracht w erden.

- Das Schlauchende darf keinesfalls in Wasser getaucht werden;

- Eine eventuelle Verlängerung des Abwasserschlauchs darf eine Länge von 1 Meter nicht über-

schreiten und muss den gleichen Innendurchmesser besitzen. Des weiteren muss die maximale Höhe, in der das freie Ende angebracht werden kann, von 80 cm auf 50 cm herabgesetzt werden;

- Bei einer Abflussleitung darf der Innendurchmesser nicht weniger als 4 cm betragen.

LA2501-050

5.4 ELEKTRISCHER ANSCHLUSS

Der elektrische Anschluss des Geräts darf nur über eine ordnungsgemäß installierte Schutzkontaktdose erfolgen. Der Anschluss muss den gültigen gesetzlichen Richtlinien sowie den zusätzlichen Richtlinien des zuständigen Elektrizitätswerks entsprechen.

Der angegebene Spannungswert muss mit der Netzspannung am Aufstellort übereinstimmen.

Die Anschlusswerte der Steckdose können Sie dem Datenschild entnehmen.

max 80 cm

min 32 cm

23456789

Page 22

GEBRAUCH

6.1 HANDHABUNG VOR DER INBETRIEBNAHME

or der Inbetriebnahme des Geräts prüfen, ob der Stec ker des Str omkabels an die Steckdose angeschlossen ist, ob der Wasserzufuhrschlauch an den Wasserhahn angeschlossen ist, ob der Wasserhahn geöffnet ist und ob der Abflussschlauch v orschriftsmäßig angeschlossen wurde.

Öffnen der Tür

Den Griff nach vorn ziehen: die Tür ist leicht zu öffnen. Wird diese Handhabung durchgeführt, während der Geschirrspüler in Funktion ist, schaltet eine Sicherheitsvorrichtung den Geschirrspüler ab.

Einfüllen von Spezialsalz (nur für das Modell mit Salzbehälter)

• Tür öffnen und Unterkorb herausziehen.

• Deckel des Salzbehälters gegen den Uhrzeigersinn

drehen, um ihn abzunehmen. Nur für den ersten Durchlauf: circa 1/2 Liter Wasser in den Salzbehälter geben.

• Das Spezialsalz durch den Trichter L in den dafür vor-

gesehenen Behälter (circa 1,0 - 1,5 kg) einfüllen.

• Eventuelle Salzreste an der Behälteröffnung entfernen.

• Den Deckel wiederaufdrehen, dazu im Uhrzeigersinn

drehen.

• Wenn das Geschirr nicht sofort nach dem Einfüllen des

Salzes gespült wird, das Programm EINWEICHEN ein-

schalten, damit das Wasser und das Granulat, die aus

dem Behälter entwichen sind weggespült werden.

Es ist notwendig, v or dem Spülgang den Salzbehälter zu kontrollieren und ggf. nachzufüllen. Zur Erinnerung leuchtet beim Modell A die SalzKontrolleuc hte alle 7 Spülgänge auf.

Verwenden Sie nur spezielles Geschirrspülersalz. Andere Salzarten (z.B. Kochsalz) enthalten Substanzen, die sich nicht in Wasser auflösen und den Wasserenthärter verstopfen und somit unbrauchbar machen können.

LA2505-060

Einstellung der Wasserenthärteranlage (FALLS VOR HANDEN)

Empfehlenswert ist das Spülen mit weichem Wasser (kalkarmem Wasser), damit der Entstehung von Ablagerungen auf dem Geschirr und im Geschirrspüler vorgebeugt wird. Zu diesem Zweck verfügt der Geschirrspüler über einen Wasserenthär ter (Abb. 6), der dank der Salzlösung in regelmäßigen Abständen automatisch regeneriert wird. Der Salzverbrauch für die Regeneration ist somit von der örtlichen Wasserhärte abhängig. Zur Ermittlung des Härtegrades des Wassers wenden Sie sich an Ihr Kommunalamt oder benutzten Sie eines der im Handel erhältlichen T ests. Für eine optimale Regeneration des Wasserenthär ters muss die V orrichtung D in Bezug auf die örtliche Wasserhärte (siehe Tabelle) eingestellt werden und der Salzbehälter stets voll Spezialsalz sein.

Position des

Reglers

1 2 3 4

Französischer

Härtegrad

°fH

<15 >15 <25 >25 <40 >60 <90

>=höher/<=niedriger

Deutscher Härtegrad

°dH

<8,4

>8,4 <14

>14 <22,4

>33,6 <50,4

LA2505-070

Page 23

1234567890

LA2505-080

Einfüllen von Klarspüler

Der Klarspüler, der während der letzten Phase des Spülvorgangs automatisch hinzugefügt wird, garantiert ein schnelles Trocknen des Geschirrs und verhindert die Bildung von Fleck en und Kalkablagerungen auf dem Geschirr.

Salzmangelanzeige zum Nachfüllen von Regeneriersalz (FALLS VOR HANDEN)

Die grüne Markierung unter der Kappe zeigt an, dass noch ausreichend Spezialsalz im Behälter vorhanden ist. Wenn die grüne Markierung nicht mehr sichtbar ist, dann muss Spezialsalz nachgefüllt werden.

Nur speziellen Klarspüler für Geschirrspüler verwenden. Andere Produkte führen nicht zum gewünschten Effekt.

Der Klarspülerbehälter S befindet sich auf der Innenseite der Tür.

• Den Deckel T des Behälters mit einer Vierteldrehung gegen den Uhrzeigersinn drehen, um ihn abzunehmen.

• Den Klarspüler bis zur gestrichelten Linie einfüllen. Die Höchstmenge liegt bei circa 140 ml.

• Den Deckel wiederaufsetz en.

• Gegebenfalls ausgetretenen Klarspüler mit einem Tuch entfernen, da sich sonst während des Spülvorgangs zu viel Schaum bildet.

Klarspülermangelanzeige

Der Klarspüler muss eingefüllt werden, wenn die Anzeige auf dem Behälter F, eine helle Farbe auf-

weist (

). Wenn der Behälter v oll ist, w eist die Anz eige eine dunkle Farbe auf .

LA2505-092

LA2505-096

23456789

Page 24

Einstellung der Dosierung des

Klarspülers

Die Einstellung R der Dosierung befindet sich in der Öffnung des Klarspülernachfüllbehälters. Er kann mit einem Schraubenzieher eingestellt werden und ist von 1 bis 4 regulierbar. Diese Zahlen entsprechen der Klarspülerzugabe von 1 bis 4 ml. Im Werk wurde die Zahl 2(2 ml) eingestellt. Der vollständig gefüllte Klarspülerbehälter reicht für ca. 50 Spülprog ramme aus . Eine Änderung der Dosiermenge ist erforderlich, wenn das Ergebnis der Dosierung den ge wünschten Anforderungen nicht entspricht.

• Eventuell ausgetretenen Klarspüler stets mit einem T uch entf ernen.

Es ist erforderlich, dass das Niveau des Klarspülers regelmäßig kontrolliert wird. Zur Erinnerung leuchtet beim Modell A die KlarspülerKontrolleuchte alle 31 Spülgänge auf.

LA2505-094

Einfüllen des Reinigungsmittels

WICHTIG! Kein Geschirrspülmittel im Geschirrspüler verwenden, das für das Abwaschen per Hand gedacht ist! Diese Reinigungsmittel bilden sehr viel Schaum, reinigen das Geschirr im Geschirrspüler jedoch nicht und können sogar zu Funktionsstörungen führen. Verwenden Sie daher nur spezielle Reinigungsmittel für Haushaltsgeschirrspüler. Reinigungsmittel gut verschlossen und an einem trockenen Ort aufbewahren. Nur beim Einweichprogramm ist k ein Reinigungsmittel erforderlich. Während des Programms wird das Reinigungsmittel automatisch aus dem Behälter freigesetzt. Die empfohlene Menge an Reinigungsmittel ist 25 g.

Die Wirksamkeit der verschiedenen Reinigungsmittel kann unterschiedlich sein. Achten Sie deshalb auf die empfohlenen Mengenangaben der jeweiligen Herstellerfirma.

Der Behälter für das Reinigungsmittel befindet sich auf der Innenseite der Tür. Wenn der Deck el geschlossen ist:

• Den Verschlusshebel P nach vorn drücken. Der Deckel schnappt auf .

• Das Reinigungsmittel in den Behälter V einfüllen.

• Zum Schließen des Deckels , den Dec k el hin unterdrücken, bis der Verschluss einschnappt.

Wenn das Geschirr besonders stark verschm utzt ist, kann zusätzliches Reinigungsmittel in die Aushöhlung des Dec kels eingefüllt werden. Die Aushöhlung bis zum Rand füllen, das Reinigungsmittel ist somit schon in der Einweichphase aktiv.

LA2505-090

LA2505-100

Page 25

1234567890

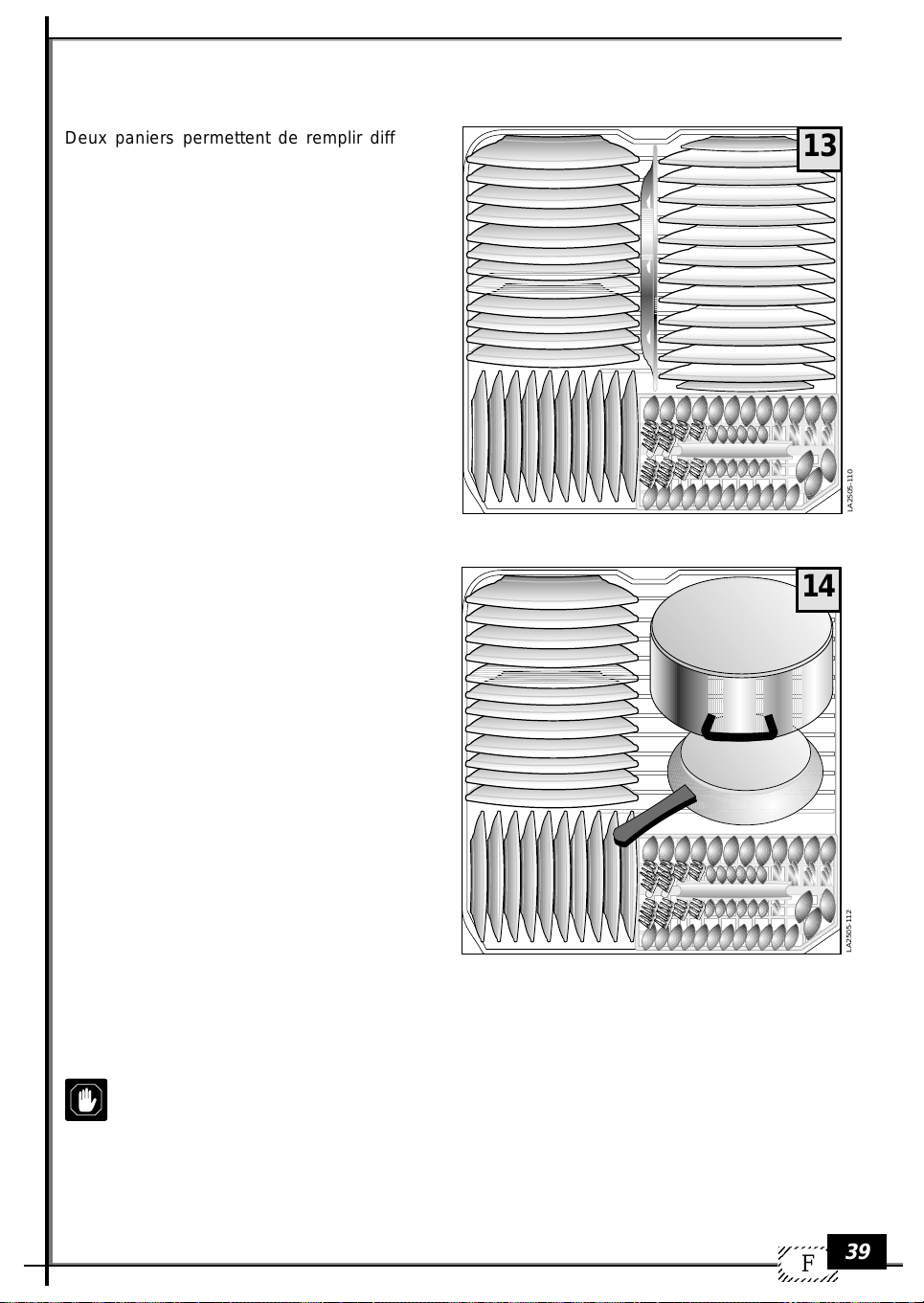

Einladen und Anordnung des Geschirrs

Die beiden Körbe erlauben das Einladen von verschieden Geschirrarten.

• Größere Speisereste vom Geschirr entfernen,

um einmögliches Verstopfen des Filters sowie Geruchsbildung zu vermeiden.

• Besonders stark mit Speiseresten (vom Braten

oder Frittieren) verschm utzte Pf anen und Töpfe in W asser einweichen, bev or sie in den Geschirrspüler eingeladen werden.

Gebrauch des Unterkorbs

Der Unterkorb ist für das Geschirr vorgesehen, das schwierig zu Spülen ist, sowie für den Besteckkorb. In den Unterkorb werden flache Teller, tiefe Teller, Pfannen, Terr inen, Deckel und Servierteller eingeladen. Die flachen und tiefen Teller müssen so angeordnet werden, dass zwischen den einzelnen Tellern ein Zwischenraum bestehen bleibt.

LA2505-110

Sie müssen in senkrechter Lage angeordnet wer-

den, damit das Wasser frei zirkulieren kann. Töpfe und Pfannen müssen stets umgedreht angeordnet werden. Es gibt viele verschiedene Einräummöglichk eiten. Wichtig ist jedoch, dass das Geschirr, die Töpfe und die Pfannen so eingeladenwerden, dass alle verschmutzten Oberflächen dem Wasserstrahl ausgesetzt werden und dass das Wasser frei zirkulieren kann.

Besteck

Um ein besseres Spülergebnis zu erhalten, muss das Besteckmit dem Griff nach unten eingeräumt werden. Löffel, Gabeln und Messer müssen in den Besteckkorb einsortiert werden.

ACHTUNG:

Besonders langes Besteck und vor allem, lange Messer, soll nicht mit dem Spitzen nach oben eingefüllt werden, sondern horizontal in dem oberen Korb gelegt oder von Hand gewaschen werden.

LA2505-112

23456789

Page 26

Gebrauch des Oberkorbs

Der vollständig herausziehbare Oberkorb dient zum Einladen von Geschirr geringer und mittlerer Größe, wie Gläser, Untertassen, Kaffee- oder T eetassen, flache Salatschüsseln, flache und nur leicht verschmutzte Töpfe oder Pfannen. Dessertteller müssen stets senkrecht angeordnet werden. Gläser, Tassen, Töpfe und Pfannen auf dem Kopf stehend. Leichtes Geschirr muss so zwischen den Halterungen angeordnet werden, dass es nicht vom W asserstrahl fortgespült wird. Das beste Spülergebnis wird erzielt, wenn Sie die geeignetste Anordnung des Geschirrs in den Körben herausgefunden haben. Von diesem Moment an, kann der Spülvorgang seine volle Wirkung entfalten.

Aufgrund der erhöhten Temperatur des Spülwassers sowie der chemischen Reaktion des verwendeten Reinigungsmittels, ist es empfehlenswert Gegenstände aus Kupfer, eloxiertem Aluminium, Besteck mit Griffen aus Holz oder Horn, empfindliches Porzellan, nicht hitzebeständiges Geschirr aus Glas und Plastik nicht im Geschirrspüler zu reinigen. Bei dekoriertem Porzellan ist es empfehlenswert, mit einem der Teile einen Probespülgang durchzuführen, um zu prüf en, ob die Dekoration verändert oder beschädigt wird.

LA2505-120

Höheneinstellung des Oberkorbs.

Durch Einwirken auf den seitlichen Griff (nur auf der linken Seite), können die Höhe und die Neigung des Korbs reguliert werden.

1 Einstellung horizontale Position 2 Einstellung Schräglage

LA2505-130

LA2505-132

LA2505-134

Page 27

1234567890

Herausnehmen des Oberkorbs

Der Oberkorb kann wie in der Abbildung dargestellt, aus den Leitschienen herausgezogen werden.

Beschreibung der Bedien- und der Anzeigeelemente für die Modelle Abb. 18

1) Programmanzeige-LED

Sie leuchten auf, wenn das Gerät eingeschaltet ist.

-ON/OFF

2) T asten Ein/Aus

Ein/Aus – Zum Einschalten des Geräts die Taste drücken

3) Programmwahl Taste

Zum Öffnen nach vorn ziehen (eine elektrische Sicherung schaltet das Gerät ab, wenn die Tür geöffnet wird).

4) Start-Stop/Pausen Taste

5) Türgriff

Zum Öffnen nach vorn ziehen (eine elektrische Sicherung schaltet das Gerät ab, wenn die Tür geöffnet wird).

3 4

Starten

Nach der Kontrolle der Menge des Regeneriersalzes Klarspülers, den Wasserhahn vollständig aufdrehen, das Geschirr in die Körbe einräumen, das Reinigungsmittel und (falls nötig) das Reinigungsmittel für die V orspülung in den Reinigungsmittelbehälter geben und die Tür schließen.

Gehen Sie wie folgt vor:

•

Betätigen Sie den Knopf „EIN/AUS“ , „Die LED des zuletzt ausgeführten Programms blinkt“.

(nur für das Modell mit Salzbehälter)

Programmwahl

• Bei erstmaligem Drücken der Taste Bestätigen Sie das Programm, welches der blinkenden LED

entspricht. Betätigen Sie die Taste daraufhin erneut, leuchtet die dem Programm mit dem gewünschten Spülgang entsprechende LED auf. Ist der Spülgang abgeschlossen, blinkt die LED des ausgewählten Programmes.

geeignet ist.

Wählen Sie das Programm aus, das für die Art des reinigenden Geschirrs am besten

Start-Taste

Durch Drücken der Taste bei geschlossener Tür, starten Sie den Spülgang und die LED der Taste beginnt zu leuchten.

Fehlerhafte Programmeinstellungen (Programmänderung)

•

Um ein bereits gestartetes Programm zu ändern, ist die Start-Taste 6 Sekunden lang zu drücken; daraufhin beginnt die LED des ausge wählten Progr amms zu blinken. Die RESET-Phase ist abgeschlossen, wenn die LED der Start-Taste erlischt. Das Gerät kann n un neu eingestellt werden.

•

Sollten Sie vergessen haben, ein Geschirrstück in den Geschirrspüler einzuräumen, kann der Spülgang unterbrochen werden Sie die Start-Taste drücken, die daraufhin zu leuchten beginnt. Sie können nun die Tür öffnen und das Geschirr einräumen. Um das Gerät neu zu starten, schließen Sie die Tür und drücken Sie

(vorzugsweise wenn das Programm noch nicht lange läuft), indem

erneut die Start-Taste. Dadurch wird der Spülgang an dem Punkt fortgesetzt, an dem er zuvor unterbrochen wurde.

•

Um dasselbe Programm ein weiteres Mal ablaufen zu lassen, drücken Sie nacheinander die Programmtaste und die Start-Taste .

23456789

LA2505-160

und des

Page 28

Beschreibung der Bedien- und der Anzeigeelemente (Modell gemäß Abb. 18a)

1) Programmanzeige-LED 2) EIN/AUS-Taste

Sie leuchtet auf, wenn das Gerät eingeschaltet ist. 3) Programmwahl Taste

-ON/OFF

Starten

Nach der Kontrolle der Menge des Regeneriersalzes (nur für das Modell mit Salzbehälter) und des Klarspülers, den W asserhahn vollständig aufdrehen, das Geschirr in die Körbe einräumen, das Reinigungsmittel und (falls nötig) das Reinigungsmittel für die Vorspülgang in den Reinigungsmittelbehälter füllen.

Gehen Sie wie folgt vor:

• Betätigen Sie den Knopf „EIN/AUS“ und warten Sie, bis die LED des zuletzt ausgeführten Programms

blinkt.

Programmwahltaste

Bei erstmaligem Drücken der Taste Bestätigen Sie das Programm, welches der blinkenden LED

entspricht. Betätigen Sie die T aste daraufhin erneut, leuchtet die dem Programm mit dem ge wünschten Spülgang entsprechende LED auf. Schließen Sie die Vordertür, um den Spülgang zu starten. Ist der Spülgang abgeschlossen, blinkt die LED des ausgewählten Programmes.

Wählen Sie das Programm aus, das für die Art des reinigenden Geschirrs am besten geeignet ist.

Fehlerhafte Programmeinstellungen (Programmänderung)

• Um ein bereits gestartetes Programm zu ändern, öffnen Sie die Tür des Geschirrspülers und drücken Sie die Programmwahl-Taste etwa 6 Sekunden lang; daraufhin beginnt die LED des ausgewählten Pro-

gramms schnell zu blinken. Schließen Sie nun die Tür; die etwa 1-minütige Reset-Phase ist abgeschlossen, wenn das Blinklicht von schnell auf langsam umschaltet. Das Gerät kann daraufhin neu eingestellt werden.

• Sollten Sie vergessen haben, ein Geschirrstück in den Geschirrspüler einzuräumen, können Sie den Spülgang unterbrechen (vorzugsweise wenn das Programm noch nicht lange läuft), indem Sie die Vorder tür öffnen. Das Geschirr kann dann eingeräumt werden. Um das Programm neu zu starten, schließen Sie die Tür. Der Spülgang wird daraufhin an dem Punkt fortgesetzt, an dem er zuvor unterbrochen wurde.

• Um dasselbe Programm ein weiteres Mal ablaufen zu lassen, betätigen Sie die Programmwahltaste , woraufhin die LED zu blinken aufhört und dauerhaft zu leuchten beginnt. Schließen Sie nun die Vor-

dertür und starten Sie das Spülprogramm.

Das Gerät nicht nach Programmbeginn öffnen.

Stop

Nach dem Spülgang stoppt die Geschirrspülmaschine automatisch, es ertönen drei kurze Signaltöne (nur bei der mittleren Version) und die dem ausgewählten Programm entsprechende LED beginnt zu

blinken. Zum A usschalten der Kontrolllampe die Ein/A us - Taste drücken. Nach jedem Spüldurchlauf unbedingt den Wasserhahn abdrehen, um den Geschirrspüler vom Wasserversorgungsnetz zu trennen.

Spülprogramm-Tabelle

Aus

REINIGUNGSMITTEL

Vorspülen

Geschirr und

Art der Verschmutzung

Spülen

Töpfe und Geschirr in Erwartung des nächsten Spülgangs

Leicht verschmutztes Geschirr Empfindliches, stark

verschmutztes Geschirr Normal verschmutztes Geschirr

Stark verschmutzte Töpfe (mit Ausnahme von Töpfen mit empfindlichen T eilen)

Programmbeschreibung

Kurzes Kalt-Spülen, damit keine Speisereste am Geschirr haften

Hauptspülgang 2x Klarspülen (1x kalt - 1x warm)

1x Vorspülen kalt – Hauptspülgang 2x Klarspülen (1x kalt - 1x warm)

1x Vorspülen warm – Hauptspülgang 3x Klarspülen (2x kalt - 1x warm)

ogram

pülpr

Einweichen

Kurzprogramm

Schongang 40°C Normalgang 55°C

(EN 50242) Intensivprogramm

65°C

TASTE

Ein

Programmnummer

Page 29

1234567890

WARTUNG

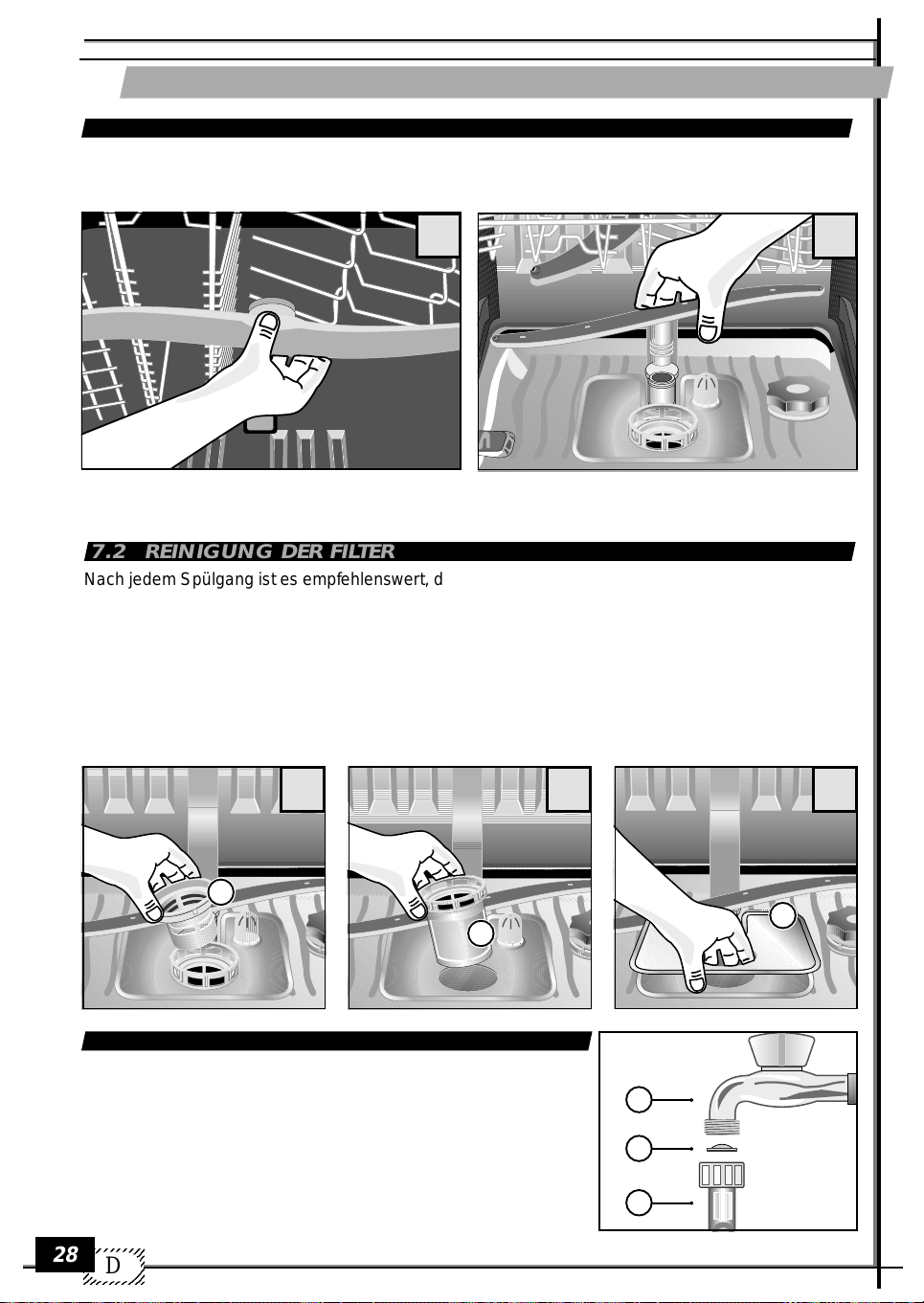

7.1 REINIGUNG DER SPRÜHARME

Die Sprüharme können ganz einfach ausgebaut werden, um die regelmäßige Reinigung der Düsen durchzuführen und somit möglichen Verstopfungen vorzubeugen. Spülen Sie sie sorgfältig unter fließendem Wasser ab und setz en Sie sie wieder an ihren Standort ein.

LA2505-210

Demontage des oberen Sprüharms: Die Halterung des Sprüharms gegen den Uhrzeigersinn drehen.

Demontage des unteren Sprüharms: Den Sprüharms nach oben ziehen und herausziehen.

7.2 REINIGUNG DER FILTER

Nach jedem Spülgang ist es empfehlens wert, die Filter zu kontrollieren und e v entuelle Reste wie f olgt zu entfernen:

• Den mittleren Filter herausnehmen 1.

• Den äusseren Filtersieb herausnehmen 2.

• Das bewegliche Sieb entfernen 3. Die Teile müssen unter fliessendem Wasser abgespült werden. Die Filter müssen unbedingt sorgfältig gereinigt werden, da der Geschirrspüler mit verstopften Filtern nicht funktioniert. Vergessen Sie nicht, die sauberen Filter wieder an ihren Platz einzusetzen, damit an der Spülpumpe keine Schäden entstehen.

LA2505-220

LA2505-180

7.3 REINIGUNG DES FILTERS DES WASSERZULAUFS

Säubern Sie regelmäßig den Filter B. Er befindet sich zwi- schen dem Wasserhahn und dem Wasserzufuhrschlauch.

• Den Wasserhahn A zudrehen.

• Den Anschluß C abdrehen, den Filter B herausnehmen und

sorgfältig unter fliessendem Wasser abspülen.

• Den Filter wieder einsetzten und den Wasserzufuhrschlauch

festziehen. Prüfen, ob Leckstellen vorhanden sind.

23456789

LA2505-190

LA2505-200

LA2505-040

Page 30

7.4 REINIGUNG DER ÄUSSEREN OBERFLÄCHEN DES GERÄTS

Die Oberflächen des Geräts, aus Metall oder Plastik der frontalen Bedien ungsleiste müssen regelmäßig mit einem weichen und feuchten Tuch gereinigt werden. Verwenden Sie dazu aber keinesfalls Säuren oder Kratzer verursachende Scheuermittel.

Längere Außerbetriebnahme

Wenn der Geschirrspüler längere Zeit nicht benutzt wird, wie folgt vorgehen:

• Führen Sie zwei Einweichprogramme durch.

• Ziehen Sie den elektrischen Stromstecker heraus.

• Den Wasserzufuhrschlauch abtrennen.

• Die Tür etwas offen stehen lassen, damit kein übler Geruch entsteht

7.5 FEHLER KODE-TABELLE - “ Basisversion”

N.B.: Unregelmäßigkeiten werden folgendermaßen angezeigt: Alle LEDs bleiben eingeschaltet, während die dem Fehlertyp entsprechende LED blinkt.

Fehler

LED 1

LED 2

LED 5

LED 4

Auftreten

Während des

Wassereinlaufs

(das Programm bleibt

stehen)

Am Ende des

Waschgangs

Am Ende des

Waschgangs

Am Ende des

Waschgangs

Kontrollen

- Wasserhahn zu

- Filter des Auslaufschlauchs verstopft

- Auslaufschlauch auf dem Boden

- Auslaufschlauch defekt

- Wassereinlaufschlauch geknickt

- Unzureichender Wasserdruck

- Waschzyklus wiederholen

- Auslaufschlauch geknickt

- Der Siphon ist verstopft

- Auslaufpumpe blockiert

- Filtergitter verstopft

- Umgedrehter Kochtopf

- Programm in Ausgangsstellung zurückbringen

- Nachprüfen

- Programm in Ausgangsstellung zurückbringen

- Zuständigen Kundendiesnst anrufen

- Programm in Ausgangsstellung zurückbringen

- Wasserdruc k prüfen

- Falls das Problem erneut auftritt, sofort den zuständigen Kundendienst benachrichtigen und die Art des Fehlers angeben

- Nachprüfen

- Zuständigen Kundendiesnst anrufen

- Filtergitter reinigen

- Am Ende des Waschgangs nachprüfen, beim nächsten Waschgang die Töpfe korrekt hineinstellen

Abhilfe

N.B.: Geben Sie immer die Fehlerart an, wenn Sie den zuständigen Kundendienst anrufen.

7.5 FEHLER KODE-TABELLE - “Zwischenversion”

N.B.: Unregelmäßigkeiten werden folgendermaßen angezeigt: A) Alle LEDs bleiben eingeschaltet, während die dem Fehlertyp entsprechende LED blinkt. B) Andauernder Signalton bis zur Nullstellung des aktuellen Fehlers.

Fehler

LED 1

LED 2

Auftreten

Während des

Wassereinlaufs

(das Programm bleibt

stehen)

Am Ende des

- Wasserhahn zu

- Filter des Auslaufschlauchs verstopft

- Auslaufschlauch auf dem Boden

- Auslaufschlauch defekt

- Wassereinlaufschlauch geknickt

- Unzureichender Wasserdruck

- Waschzyklus wiederholen

Waschgangs

LED 5

LED 4

LED 1-2

Am Ende des

Waschgangs

Am Ende des

Waschgangs

Am Ende des

Waschgangs

Am Ende des

- Auslaufschlauch geknickt

- Der Siphon ist verstopft

- Auslaufpumpe blockiert

- Filtergitter verstopft

- Umgedrehter Kochtopf

- Filtergitter verstopft

- Umgedrehter Kochtopf

- Waschzyklus wiederholen

Waschgangs

N.B.: Geben Sie immer die Fehlerart an, wenn Sie den zuständigen Kundendienst anrufen.

Kontrollen

- Programm in Ausgangsstellung zurückbringen

- Nachprüfen

- Programm in Ausgangsstellung zurückbringen

- Zuständigen Kundendiesnst anrufen

- Programm in Ausgangsstellung zurückbringen

- Wasserdruc k prüfen

- Falls das Problem erneut auftritt, sofort den zuständigen Kundendienst benachrichtigen und die Art des Fehlers angeben

- Nachprüfen

- Zuständigen Kundendiesnst anrufen

- Filtergitter reinigen

- Am Ende des Waschgangs nachprüfen, beim nächsten Waschgang die Töpfe korrekt hineinstellen

- Filtergitter reinigen

- Am Ende des Waschgangs nachprüfen, beim nächsten Waschgang die Töpfe korrekt hineinstellen

- Falls das Problem erneut auftritt, sofort den zuständigen Kundendienst benachrichtigen und die Art des Fehlers angeben

Abhilfe

Page 31

1234567890

SUCHE NACH STÖRUNGSURSACHEN

Prüfen Sie zunächst einmal, ob Sie e ventuelle Schäden mit Hilf e der folgenden Anleitung allein beheben können. Sollten diese Anweisungen zur Lösung des Problems nicht hilfreich sein, wenden Sie sich bitte an den Kundendienst.

• Das Programm startet nicht.

- Sind die Sicherungen der elektrischen Anlage beschädigt? Ist das Gerät elektrisch angeschlossen?

- Ist die Tür richtig geschlossen? Um die Tür richtig zu schliessen, Tür andrücken.

• Es läuft kein Wasser in das Gerät ein.

- Ist der Wasserhahn geöffnet?

- Ist der Filter zwischen dem Wasserhahn und dem Wasserzufuhrschlauch verstopft? Gegebenenfalls den

Filter säubern.

- Weist der Wasserzufuhrschlauch Drosselstellen auf? Schlauch kontrollieren.

• Die Anzeige des Programmdruckknopfs bleibt am Anfang des Spülvorgangs stehen.

- Ist der Wasserhahn vollständig aufgedreht?

- Ist der Filter zwischen dem Wasserhahn und dem Wasserzufuhrschlauch verstopft? Gegebenenfalls den

Filter säubern.

- Beträgt der Mindestdruck des Wassers mindestens 0,05 Mpa?

• Das Wasser wird nicht abgepumpt.

- Weist der Abflußschlauch Drosselstellen auf? Die Installation des Schlauchs prüfen.

- Ist der Geruchsverschluss (Siphon) verstopft? Den Geruchsverschluss überprüfen.

- Das Geschirr wird nicht sauber.

• Das Geschirr wird nicht sauber

- Ist das gewählte Programm für den Typ und den Verschmutzungsgrad des Geschirrs geeignet?

- Wurde das Geschirr so eingeräumt, dass das der Wasserstrahl die innere und äussere Oberfläche des

Geschirrs erreichen kann?

- Die Geschirrkörbe dürfen nicht überladen werden.

- Werden die Flügelräder vom Geschirr oder von Teilen des Bestecks behindert?

- Sind alle Filter des Innenraums sauber? Wurden die Filter korrekt wieder an ihren Platz eingesetzt?

- Ist die Dosierung des verwendeten Reinigungsmittels korrekt?

- Ist der Abflussschlauch korrekt installiert worden?

- Ist noch Spezialsalz im Salzbehälter vorhanden? (f alls vor handen) Ohne das Spezialsalz wird das Wasser

nicht enthärtet.

- Ist die Wasserenthärteranlage gemäß der örtlichen Wasserhärte eingestellt worden? (falls vor handen)

• Das Geschirr trocknet nicht und bleibt stumpf.

- Ist noch Klarspüler im Tank?

• Die Gläser und das Geschirr haben Streifen, Ränder, weisse Flecken ode einen blauen Schimmer.

- Beim Spülen wird eine übertriebene Menge an Klarspüler freigesetzt. Setz en Sie die Klarspülerdosis her ab .

• Die Gläser und das Geschirr weisen durch getrocknete Wassertropfen Flecken auf.

Wird während des Spülens nicht genügend Klarspüler freigesetzt? Erhöhen Sie die Klarspülerdosis.

Warnung!

Dadurch, dass der Geschirrspüler im Werk sorgfältig getestet und geprüft wurde, können kleine Wassertropfen vorhanden sein, die nach dem ersten Spülgang wieder verschwinden.

23456789

Page 32

AVANT D’UTILISER L’APPAREIL

1.1 INSTRUCTIONS DE SECURITE

Utilisation d’après les normes

• La machine à laver la vaisselle doit être utilisée seulement pour le lavage de la vaisselle à usage domestique. Si l’appareil est utilisé pour d’autres objectifs ou de façon erronée, la Maison de construction ne s’assume aucune responsabilité pour des dommages éventuels.

• Pour des motifs de sécurité, aucune transformation ou modification au lave-vaisselle n’est admise

• Avant de br ancher l’appareil au réseau électrique, assurez-vous que les données de tension et de courant indiquées sur la plaque des données correspondent à celles qui sont indiquées à l’endroit de l’installation.

• L’installation doit être faite par du personnel qualifié.

Opérations préliminaires lors de la première mise en marche

• Contrôlez si le lave-v aisselle a subi des dégâts éventuels durant le transport. Dans tous les cas , ne branchez pas l’appareil endommagé. En cas de dégâts, adressez-vous à votre fournisseur.

Pour la sécurité des enfants

• Ne permettez pas aux enfants de jouer avec l’appareil.

• Les produits détersifs peuvent causer des dommages irréparables au yeux, à la bouche et à la gorge.

Garder donc les détersifs hors de la portée des enfants.

• L’eau dans le lave-vaisselle n’est pas potab le. T ant qu’il y a encore des restes de détergents dans la machine, c’est un danger pour les enfants qui doivent s’éloigner du lave-vaisselle ouvert.

Pour le fonctionnement quotidien

• Ne mettez jamais en marche le lave-v aisselle si le câble du courant, les tuy aux d’entrée et d’évacuation de l’eau sont endommagés ou si le tableau des commandes, le dessus de la machine ou le socle sont très détériorés.

• En cas de panne, fermez avant tout le robinet de l’eau, éteignez l’appareil et enlevez la fiche de la prise de courant. En cas de connexion fixe, débranchez év entuellement l’interrupteur de service ou enlevez le fusible (ou les fusibles).

• Pour ôter la fiche de la prise de courant, saisissez la fiche par le corps et jamais par le câble.

• Les réparations de la machine à laver la v aisselle doivent être eff ectuées seulement par des personnes spécialisées. Des répar ations non appropriées peuvent mettre l’utilisateur en grave danger . En cas de réparations, adressez-vous donc à notre service technique assistance clients ou à votre revendeur spécialisé.

• Le remplacement du câble d’alimentation doit être effectué seulement par le personnel du service assistance technique.

• En cas de détérioration des tuyaux, pour le raccordement de l’appareil, ceux-ci doiv ent être remplacés par des tuyaux originaux.

• N’introduisez pas de substances dissolvantes qui pourr aient pro v oquer une e xplosion dans le la v evaisselle.

• Ne vous assey ez pas et ne vous appuy ez pas sur la porte ouverte: la machine pourr ait se renv erser .

• Avant d’introduire le sel spécial, le détersif et le liquide de rinçage, assurez-vous que le producteur de ces substances recommande leur utilisation pour les machines à laver la vaisselle à usage domestique.

• Fermez toujours le robinet de l’eau si vous n’utilisez pas le lave-vaisselle pendant quelque temps, par exemple durant les vacances.

Page 33

1234567890

DEBALLAGE- TRAITEMENT DES ORDURES

2.1 DEBALLAGE

Enlevez l’emballage externe en plastique, les coins renforcés et les bases en polystyrène. Ouvrez la porte et enlevez les pièces de polystyrène des paniers.

La récupération et le recyclage du matériel d’emballage contribuent à économiser les matières premières et à diminuer le volume des ordures. Livrez l’emballage à la décharge pour la récupération des matériaux recyclables. Quand un jour l’appareil devra être mis définitivement hors d’usage, rendez-le inutilisable avant son élimination.

ATTENTION! Le matériel de l’emballage (par ex. des sacs en plastique, polystyrène ) peut représenter une source de danger pour les enfants; pour cette raison, il faut le mettre hors de leur portée.

2.2 TRAITEMENT DES ORDURES – APPAREIL A METTRE AU REBUT

Quand la machine ne fonctionne plus, elle doit être mise au rebut par des maisons spécialisées, en respectant les règles en vigueur. De cette façon, en éliminant un vieil appareil il est possible d’effectuer la récupération différenciée des matériaux synthétiques destinés au recyclage, pour respecter l’environnement.

APERÇUS GENERAUX

3.1 LAVER DE FAÇON ECONOMIQUE ET ECOLOGIQUE

• Ne lavez pas la vaisselle avant sous l’eau courante.

• Utilisez le lave-vaisselle toujours bien rempli, puisqu’il est possible seulement ainsi d’effectuer un

lavage économique et dans le respect pour l’environnement.

• Sélectionnez toujours un programme de lavage correspondant au type de vaisselle et à leur degré

de saleté.

• Evitez absolument des dosages trop abondants de détersif, de sel spécial et de liquide de rinçage.

Faites attention aux doses recommandées dans le mode d’emploi et dans les indications de la Maison de production de ces substances.

• Vérifiez si le dispositif adoucisseur de l’eau est réglé correctement.

3.2 VAISSELLE NON APPROPRIEE

Ne sont pas appropriés au lavage dans le lave-vaisselle:

- les planches à hacher ou les petits plateaux en bois

- les objets en matière plastique non résistant à la chaleur

- le cristal au plomb

- les objets en étain ou en cuivre

- la vaisselle ou les services ayant des parties collées

- les services plutôt vieux, dont la colle est sensible à la chaleur

- les objets en acier qui s’oxydent facilement

- les services aux manches en bois, en corne, en porcelaine ou en nacre. Au moment de l’achat de v aisselle, de v erres et de services, assurez-vous qu’ils sont appropriés pour le lavage dans le lave-vaisselle.

Au moment de l’achat de vaisselle, de verres et de services, assurez-vous qu’ils sont appropriés pour le lavage dans le lave-vaisselle.

23456789

Page 34

DESCRIPTION DE LA MACHINE

4.1 VUE GENERALE

1) Réservoir pour le sel (SI PRÉVU)

2) Réservoir pour le liquide de rinçage

3) Distributeur de détergent

4) Plaque des données

5) Filtres

6) Bras d’irroration tournant inférieur

7) Bras d’irroration tournant supérieur

8) Câble alimentation électrique

9) Tuyau alimentation eau

10) Tuyau d’écoulement

11) Panier inférieur

12) Panier supérieur

13) Récipient services

14) Crochet fermeture porte

4.2 DONNEES TECHNIQUES

Capacité ( selon nombre couverts standard ) : 12 Pression dans l’installation hydraulique

pression minimum: 0,05 MPa pression maximum: 1 MPa

0,05 - 1MPa Model. ......................

MAX .......W

........V.....Hz

Made in EU

3 2

....A

...................

ATTENTION: les caractéristiques électriques sont indiquées sur la plaque des données.

LA2505-020

Page 35

1234567890

INSTALLATION

5.1 NIVELLEMENT

Quand l’appareil est placé à son endroit d’installation, réglez les petits pieds P en les vissant ou dévissant, si nécessaire, pour trouver la même hauteur de la machine et le même niveau. Un bon nivellement assure le f onctionnement correct du lave-vaisselle. Ecart max=2 degrés Après que la machine a été nivelée, régler en outre le crochet fermeture porte de sorte que celle-ci se ferme parfaitement. Une fois l’appareil mis à niveau, règler la gache de fermeture de porte (fig. 2.1 “M”) pour obtenir une fermeture parfaite.

N.B. Dans les versions conformes à la (fig. 2.2), le mentonnet de verrouillage de la porte “M” n’est pas réglable.

LA2505-030

2.1

2.2

5.2 RACCORDEMENT HYDRAULIQUE

Le tube d’entrée eau C, fourni avec l’appareil permet le raccordement à un robinet avec raccord 3/4”. Durant le montage, vous de vez respecter les instructions suivantes:

• vissez le tube C au robinet de l’eau froide A en

interposant le filtre B fourni avec l’appareil.

• si le raccordement est effectué avec une tuyauterie

qui est utilisée depuis longtemps, on conseille de laisser couler l’eau avant de r accorder le tuyau d’entrée de l’eau afin d’éliminer les dépôts de rouille et de saleté;

• assurez-vous que la pression dans l’installation

hydraulique est dans les v aleurs limite indiquées dans les données techniques. Le lave-v aisselle peut être relié à la conduite de l’eau froide, mais jamais à celle de l’eau chaude.

23456789

LA2505-040

Page 36

5.3

RACCORDEMENT POUR L’EVACUATION DU PRODUIT NETTOYANT

Le tube d’évacuation T fourni avec l’appareil doit être accroché av ec la partie extrême recourbée au bord d’un évier ou une conduite d’écoulement.

Il est opportun de placer un siphon anti-odeur. Durant le montage, il est nécessaire d’observer les précautions suivantes:

- Le tube d’évacuation ne doit pas être plié pour ne pas causer d’étranglements;

- L’extrémité du tube par rapport au dessus du lave-vaisselle (fig. 4) doit être placée à une hauteur comprise entre 32 cm et 80 cm.

- En aucun cas, l’extrémité du tube doit être plongée dans l’eau;

- Une rallonge éventuelle du tube d’évacuation ne doit pas dépasser la longueur d’un mètre et doit avoir le même diamètre interne et en outre la hauteur maximale à laquelle l’e xtrémité libre peut être placée doit être réduite de 80 cm. à 50 cm.;

- Dans le cas d’une conduite d’évacuation, le diamètre interne ne doit pas être inférieur à 4 cm.

LA2501-050

5.4 BRANCHEMENT ELECTRIQUE

ILe branchement électrique de la machine doit être effectué seulement à l’aide d’une prise avec contact à terre installée selon les instructions. Le branchement doit correspondre aux normes légales en vigueur et aux normes supplémentaires de l’entreprise électrique compétente.

L’indication de la tension doit correspondre à la tension du réseau du lieu d’installation.

Pour le dimensionnement de la prise de courant, rapportez-vous à la plaque des données.

max 80 cm

min 32 cm

Page 37

1234567890

USAGE

6.1 OPERATIONS PRELIMINAIRES

Avant la mise en marche de la machine, assurez-v ous que la fiche du câble d’alimentation est enfilée dans la prise de courant, que le tuyau d’entrée de l’eau est raccordé au robinet, que le robinet est ouvert et que le tuyau d’év acuation a été relié en suiv ant les instructions.

Ouverture de la porte

Tirer en avant la poignée: la porte s’ouvre facilement. Si cette opération est accomplie pendant que la machine est en marche, un dispositif de sécurité arrête le lave-vaisselle.

Introduction du sel spécial (seulement dans la versione avec

cuvette pour le sel)

• Ouvrir la porte, sortir le panier inférieur.

• Dévisser le bouchon du réservoir du sel en le tournant

dans le sens contraire des aiguilles d’une montre,

Seulement pour la première mise en marche:

introduire environ 1/2 litre d’eau dans le réservoir du sel.

• Renversez le sel spécial à travers l’entonnoir L dans

le réservoir fait exprès (environ 1,0 - 1,5 kg).

• Nettoyez l’ouverture du réservoir des résidus év entuels

de sel.

• Revissez le bouchon du réservoir en le tournant dans

le sens des aiguilles d’une montre.

• Si tout de suite après l’introduction du sel la vaisselle

ne se lave pas, appuyez sur le programme

LA2505-060

TREMPAGE, jusqu’à ce que l’eau et les gr ains de sel sortis du réservoir soient dilués et éliminés.

Pour des motifs de sécurité, nous recommandons d’effectuer le remplissage tous les 7 cycles de lavage, toujours au début du cycle.

Utilisez seulement du sel spécial pour lave-vaisselle; d’autres types de sel (par ex. le sel de cuisine ) contiennent souvent des substances qui ne se diluent pas avec l’eau et ils peuvent boucher l’adoucisseur et le rendre inutilisable.

Réglage du dispositif adoucisseur de l’eau (SI PRÉVU)

Pour le la vage , on conseille l’eau douce (pauvre en calcaire), pouréviter que des dépôts se forment sur la v aisselle et dans le lave-v aisselle même. Dans ce but, le la ve-vaisselle dispose d’unadoucisseur d’eau (fig.6) qui se régénère automatiquement, à intervalles réguliers grâce à la solution saline. La consommation de sel pour la régénération dépend donc de la dureté de l’eau distribuée dans votre commune. Pour savoir le degré de dureté de l’eau, adressez-vous au bureau de votre commune ou utilisez un kit commercial de relèvement.

Pour une régénération optimale de l’adoucisseur, il est nécessaire que le dispositif D soit réglé d’après la dureté de l’eau débitée localement (voir tableau) et que le réservoir du sel soit toujours plein de sel spécial.

23456789

Position

régulateur

1 2 3 4

Degrés

français

allemands

°fH

<15 >15 <25 >25 <40 >60 <90

>=majeur/<=mineur

>14 <22,4

>33,6 <50,4

LA2505-070

Degrés

°dH

<8,4

>8,4 <14

Page 38

LA2505-080

Signalisation de contrôle pour l’introduction du sel (SI PRÉVU)

La couleur verte sous le capuchon, indique qu’il y a encore suffisamment de sel spécial dans le réservoir. Se la couleur verte n’est plus visible, alors il est nécessaire d’introduire dav antage de sel spécial.

Introduction du liquide de rinçage

Le liquide de rinçage qui est ajouté automatiquement durant la dernière phase de lavage , garantit un essuyage rapide de la vaisselle et évite la formation de taches et de résidus calcaires sur la vaisselle.

Utiliser seulement du liquide de rinçage spécifique pour lave-vaisselle, les autres produits ne produisent pas l’effet voulu.

Le réservoir du liquide de rinçage S se trouve à l’intérieur de la porte .

• T ournez le bouchon T du réservoir d’un quart de tour dans le sens contraire des aiguilles d’une montre pour l’extraire.

• Introduisez le liquide de rinçage jusqu’à la ligne en tirets. Quantité maximum environ 140 ml.

• Remettez le bouchon.

• Nettoyez le liquide de rinçage qui év entuellement est sorti, avec un chiffon, sinon il y aura trop de mousse durant le rinçage.

LA2505-092

Signalisation de contrôle pour l’introduction du liquide de rinçage

Le liquide de rinçage doit être introduit si l’indicateur sur le réservoir F a une couleur claire

( Quand le réservoir est plein, l’indicateur a une couleur foncée.

LA2505-096

Page 39

1234567890

Réglage du dosage du liquide de rinçage

Le réglage R du dosage se trouve dans l’ouverture de remplissage du réservoir du liquide de rinçage. En se servant d’un tourne-vis, on peut le régler de 1 à 4, chiffres qui correspondent à l’adjonction du liquide de rinçage de 1 à 4 ml. A u départ de l’usine, il est réglé sur 2(2 ml). Le réservoir du liquide de rinçage complètement plein est suffisant pour environ 50 progr ammes de lav age . Il est nécessaire d’effectuer un changement dans la quantité du dosage si le résultat n’est pas celui qui est désiré.

• Nettoyer toujours le liquide de rinçage qui

éventuellement est sorti avec un chiffon.

Il est important de contrôler périodiquement le niveau du liquide de rinçage, possiblement tous les 31 cycles de lavage.

Introduction du détergent

IMPORTANT! Dans le lave-vaisselle, n’utilisez pas de produits détersifs pour lav er la vaisselle à la main! Ceux-ci produisent beaucoup de mousse, mais dans le lave-v aisselle, ils ne nettoient pas la v aisselle et ils peuvent souvent compromettre son fonctionnement. Utilisez donc seulement des détergents spécifiques pour le lave-vaisselle à usage domestique. Gardez les confections des détergents bien fermées et dans un endroit bien sec. Seulement avec le prog ramme “ trempage” le détersif n’est pas nécessaire. Durant le programme, le détergent est préle vé du bac automatiquement. La quantité de détersif conseillée est de 25 g.

LA2505-094

LA2505-090

L’efficacité des divers détergents peut être différente. Faites donc attention aux doses conseillées par les Maisons productrices.

Le réservoir pour le détersif se trouve à l’intérieur de la porte. Au cas où le couvercle est fermé:

• Pousser en avant le levier de fermeture P. Le

couvercle s’ouvre après un déclic.

• Introduisez le détersif dans le bac V.

• Pour fermer le couvercle, appuyer sur lui jusqu’à

ce que la fermeture se déclenche. Quand la vaisselle est e xceptionnellement sale, il est possible de mettre dav antage de détersif dans le creux du couvercle; remplissez le creux jusqu’au bord, ce détergent est déjà actif durant la phase de trempage .

23456789

LA2505-100

Page 40

Comment remplir et placer la vaisselle

Deux paniers permettent de remplir différents types de vaisselle.

• Enlevez de la v aisselle les déchets les plus gros d’aliments pour éviter le risque d’obstruction du filtre et la sortie de mauvaises odeurs.

• Si les poêles et les casseroles sont particulièrement incrustées de restes de nourriture (friture ou rôti) plongez-les dans l’eau un moment av ant de les introduire dans le lave-vaisselle.

Utilisation du panier inférieur

Le panier inférieur est disposé pour recevoir la vaisselle difficilement lav able et le petit panier pour les services. Dans le panier inférieur, on place les assiettes plates, creuses, les poêles, les soupières, les couvercles et les plats. Les assiettes plates et les creuses doivent être placées en tenant compte qu’entre chaque assiette il doit y avoir un espace intermédiaire.

Leur position doit être toujours verticale de façon que l’eau puisse passer librement. Les poêles et les casseroles doivent être placées toujours à l’envers. Toutes les possibilités de remplissage sont à essayer, mais en tenant compte que la vaisselle, les casseroles et les poêles doivent être placées de sorte que toutes les surfaces sales soient exposées au jet d’aspersion et que l’eau puisse s’écouler librement.

LA2505-110

Services

Pour obtenir de meilleurs résultats de lavage, les services doivent être placés av ec les manches vers le bas. Les cuillères, les fourchettes et les couteaux doivent être mis dans les compartiments du panier des services.

ATTENTION:

Les couverts particulièrement longs, et dans le cas spécifique «les longs couteaux» ne doivent pas être positionnés avec les pointes en haut; ils doivent être mis horizontalement dans le panier supérieur ou bien lavés à main.

LA2505-112

Page 41

1234567890

L’utilisation du panier supérieur

Le panier supérieur complètement extractible reçoit la petite et la moyenne vaisselle comme les verres, les soucoupes, les tasses de thé et de café, les petits saladiers, les casseroles et les poêles basses pas très sales. Les assiettes à dessert doivent être placées toujours verticalement; verres, tasses, marmites et poêles tournés à l’envers. La vaisselle légère doit être calée entre les soutiens de façon à ne pas être giclée directement par le jet de lav age. Le meilleur résultat de lavage est atteint quand on a trouvé la disposition la plus appropriée de la vaisselle dans les paniers. A partir de ce moment, le procédé de lavage peut montrer toute son efficacité.

A cause de la température élevée de l’eau de lavage et de la réaction chimique du détersif employé, il est à conseiller d’éviter les objets en cuivre, la vaisselle en aluminium anodisé, les services aux manches en bois ou en corne, les porcelaines délicates, la vaisselle en verre et en plastique non thermorésistant. A la présence de vaisselle en porcelaine décorée, il est à conseiller d’effectuer un essai de lavage sur une seule pièce pour vérifier si la décoration se modifie ou s’endommage.

LA2505-120

Réglage en hauteur du panier supérieur.

En agissant sur la poignée latérale (seulement côté gauche), il est possible de régler le panier en hauteur et son inclinaison.

1 Réglage position horizontale 2 Réglage position inclinée

LA2505-130

23456789

LA2505-132

LA2505-134

Page 42

Extraction du panier supérieur

l est possible de sortir le panier supérieur des glissières comme c’est représenté dans la figure.

Description du tableau de commande et indication

(Modello come fig. 18)

1) LED indication programmes

Elle s’allume quand l’appareil est branché.

-ON/OFF

2) T ouche Marche/Arrêt

Presser la touche pour allumer l’appareil.

3) Touche sélection programmes

4) Touche Marche/Arrêt/Pause programme

5) Poignée porte

Pour ouvrir, tirez vers vous (une sécurité électrique est d’éteindre la machine quand la porte doit s’ouvrir).

LA2505-160

3 4

Mise en marche

Après avoir contrôlé la quantité de sel de régénération (seulement dans la version avec cuvette pour le sel) et de liquide de rinçage, ouvrez complètement le robinet de l’eau, placez la vaisselle dans les paniers, versez le détersif dans son bac et le détersif pour le prélavage (si nécessaire) et fermez la porte de la machine.

Procédez de cette façon:

• Actionnez la touche “allumé-éteint” , “la led du dernier programme effectué s’allume”.

Sélection programme

• Dès que vous appuyez une première fois sur la touche , il y a confirmation du programme correspondant à la red qui se met à clignoter . Lors des pressions successiv es , il y aura allumage de la led du programme corresponsant au cycle de la v age que v ous souhaitez sélectionner. A la fin du cycle, la led du programme sélectionné se met à clignoter. Choisissez le programme les plus

appropiré au type de vaisselle.

Touche Start

Appuyez sur la touche , porte fermée, l’appareil démarre le cycle de lavage et la led de la touche s”allume.

Erreur de sélection des programmes (changement de programme)

• Pour modifier un prog ramme en cours, appuy ez sur la touche Start pendant 6 secondes environ, la led du programme sélectionné commence alors à clignoter. La phase de RESET sera terminée quand la led de la touche Start s’éteint. L’appareil est alors prêt pour une nouvelle sélection.

• Si vous avez oub lié d’introduire de la vaisselle , vous pouvez interrompre le cycle de la vage que le programme ait démarré depuis peu), il suffit pour cela d’appuy er sur la touche Start qui se met aussitôt à clignoter, d’ouvrir la porte et d’introduire la v aisselle. Pour f aire redémarrer l’appareil, fermez la porte et appuyez à nouveau sur la touche Start, le cycle redémarrera de l’endroit où vous l’avez interrompu.

• Pour f aire repartire le même programme , appuyez sur la touche prog r ammes puis sur la touche Start .

(à condition

Page 43

1234567890

Description du tableau de commande et indication

(Modèle de la fig. 18a)

1) LED indication programmes 2) Touche Marche/Arrêt

-ON/OFF

Elle s’allume quand l’appareil est branché. 3) Touche sélection programmes

Mise en marche

Après avoir contrôlé la quantité de sel régénérant (seulement dans la version avec réservoir à sel) et de produit de rinçage, ouvrez complètement le robinet de l’eau, placez la vaisselle dans les paniers, versez le produit de lavage et de prélavage (si nécessaire) dans le distributeur prévu.

Procédez comme suit :

• Actionnez la touche “allumé-éteint” , attendez que la led du dernier programme effectué se mette à

clignoter.

Sélection programme

• Dès que vous appuyez une première fois sur la touche , il y a confirmation du programme correspondant

à la led qui se met à clignoter. Lors des pressions successives, il y aura allumage de la led du

programme corresponsant au cycle de lavage que vous souhaitez sélectionné. Fermez la porte pour faire démarrer le lavage. A la fin du cycle, la led du programme sélectionné se met à clignoter. Choisissez le

programme les plus appropiré au type de vaisselle.

Erreur de sélection des programmes (changement de programme)

• Pour modifier un programme en cours, ouvrez la porte du lave-vaisselle, appuyez sur la touche Sélection

programmes pendant 6 secondes environ, la led du programme sélectionné commence alors à clignoter rapidement. Fermez alors la porte, la phase de Reset d’une durée d’une minute environ prendra fin quand le clignotement passe de rapide à lent, le lave-vaisselle est prêt pour une nouvelle sélection.

• Si vous avez oublié d’introduire de la vaisselle, v ous pouvez interrompre le cycle de la vage

le programme ait démarré depuis peu), il suffit pour cela d’ouvrir la porte du lave-vaisselle et d’introduire la vaisselle. Pour faire redémarrer l’appareil, fermez la porte, le cycle redémarrera de l’endroit où vous l’avez interrompue.

• Pour faire repartir le même programme, appuyez sur la touche programmes , la led passe de clignotante

à fixe, il vous suffit alors de fermer la porte du lave-vaisselle et de faire démarrer le programme de lavage.

(à condition que

N’ouvrez pas la machine si le programme a commencé.

Arrêt

Après le cycle de lavage, le lave-vaisselle s’arrête automatiquement, un signal sonore de 3 bips est émis (seulement version intermédiaire) et la LED du programme sélectionné clignote .

Pour l’éteindre, appuyer sur le bouton allumé/éteint. Après chaque cycle de lavage, fermer absolument le robinet de l’eau pour isoler le lave-vaisselle du réseau d’approvisionnement hydrique.

Tableau des programmes de lavage

Trempage

Rapide

Délicat 40°C Normal 60°C

(EN 50242) Intensif 65°C

23456789

Programmes

Numéro

programme

TOUCHES

Eteint

Allumé

PRODUIT DE LAVAGE

Lavage

Prélavage

Vaisselle

et degré de salissure

Casseroles et vaisselle jusqu’au prochain cycle de lavage

Vaisselle peu sale Vaisselle délicate très sale

Vaisselle normalement sale Vaisselle très sale (excepté les

parties délicates)

Description programmes

Lavage court, à froid, pour éviter que le résidus d’aliments collent à la vaisselle

Lavage principal 2 rinçages (1 froid - 1 chaud )

1 Prélavage froid - Lavage principal 2 rinçages (1 froid - 1 chaud)

1 Prélavage chaud - Lavage principal 3 rinçages (2 froid - 1 chaud)

Page 44

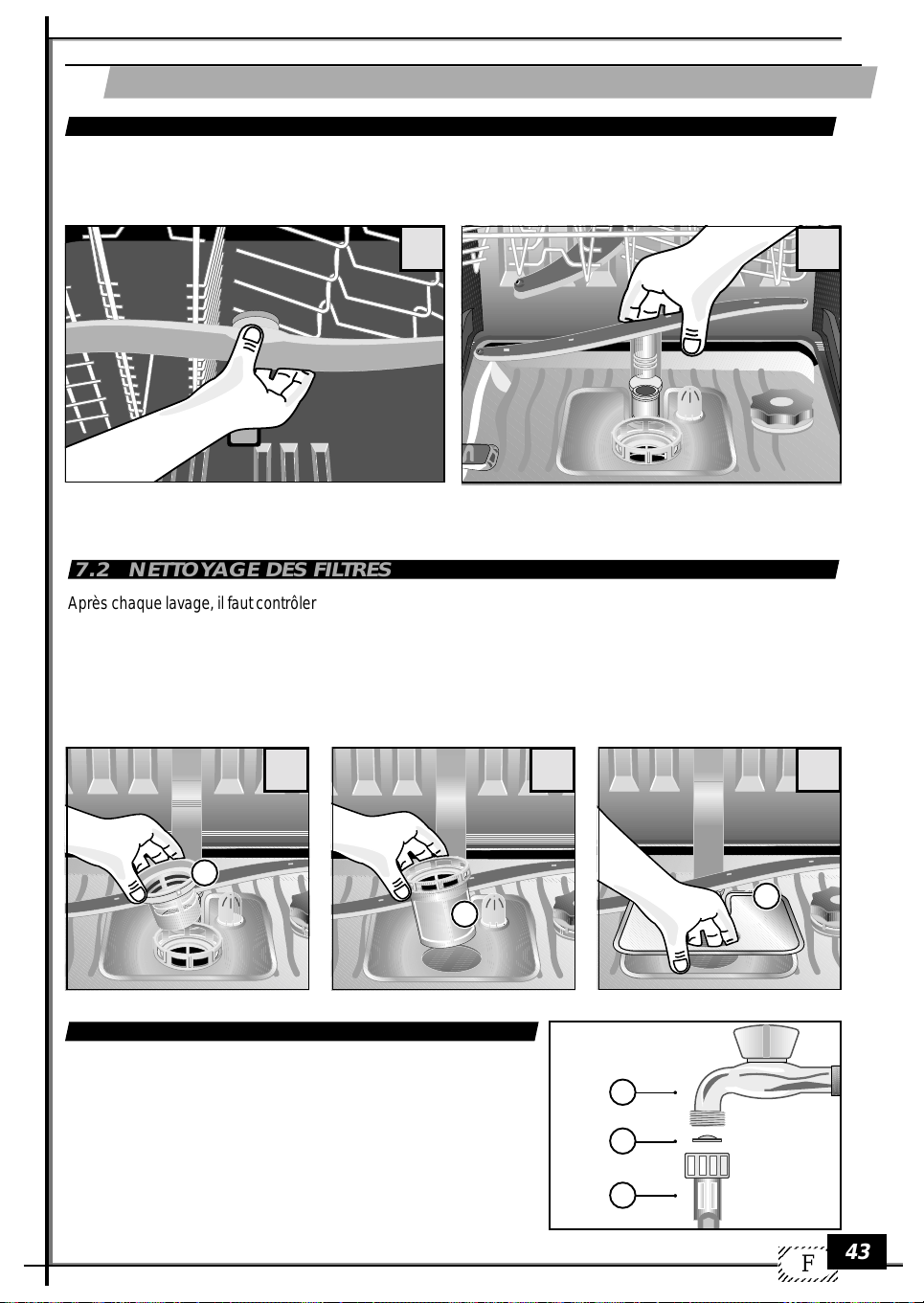

ENTRETIEN

7.1 NETTOYAGE DES BRAS D’IRRORATION

Les bras d’irroration s’enlèvent f acilement pour permettre le netto yage périodique des gicleurs et pour prévenir de possibles obturations. Lavez-les soigneusement sous un jet d’eau et remontez-les dans leur emplacement.

Pour démonter le bras d’irroration supérieur: dévissez le support du bras dans le sens contraire des aiguilles d’une montre.

LA2505-210

Pour démonter le bras d’irroration inférieur: Tirez le bras d’irroration v ers le haut et enle vez-le

7.2 NETTOYAGE DES FILTRES

Après chaque lavage, il f aut contrôler le groupe filtrant et le netto yer de tous dépôts en agissant de la façon suiv ante:

• Retirez le filtre central 1.

• Sortez le filtre externe en forme de puisard 2.

• Enlevez la grille mobile 3. Tous les éléments doivent être nettoyés sous l’eau courante. Il est indispensable de nettoyer les filtres avec soin, sinon le lave-vaisselle ne pourra pas fonctionner avec les filtres obstrués. Nous vous recommandons de remettre les filtres propres à leur place afin d’éviter des dégâts à la pompe de lavage.

LA2505-220

LA2505-180

7.3 NETTOYAGE DU FILTRE D’ARRIVÉE DE L’EAU

Nettoyez périodiquement le filtre B placé entre le robinet et la conduite d’arrivée de l’eau.

• Fermez le robinet de l’eau A.

• Dévissez le joint C, retirez le filtre B et nettoyez-le soigneusement sous l’eau courante.

• Remettez le filtre à sa place et vissez la conduite d’arrivée de l’eau en s’assurant qu’il n’y a pas de pertes.

LA2505-190

LA2505-200

LA2505-040

Page 45

1234567890

7.4 NETTOYAGE DES SURFACES EXTERNES DE LA MACHINE

Les surfaces de la machine, en métal et en plastique de la partie frontale, doivent être nettoyées périodiquement à l’aide d’un chiffon doux et humide. N’employez jamais d’acides ou de détergents abrasifs.

Mise hors service prolongée

Si le lave-v aisselle ne sera plus utilisé pendant une longue période, il f aut procéder de la f açon suivante:

• Faites tourner deux programmes de trempage.

• Débranchez la fiche du réseau électrique.

• Déconnectez le tube d’alimentation de l’eau.

• Laissez la porte frontale légèrement ouverte pour éviter la formation de mauvaises odeurs.

7.5 TABLEAU DES MESSAGES D’ERREUR - “version de base”

N.B.: Les anomalies sont signalées comme suit : Toutes les leds restent allumées tandis que la led correspondant au type d’erreur en cours clignote.

Erreur

LED 1

LED 2

LED 5

LED 4

Moment

Durant le chargement

d’eau

(le programme se ferme)

Fin du cyle

Contrôles à faire

- Le robinet est ferme

- Filtre du tuyau bouché

- Tuyau de vidange à terre

- Tuyau de vidange percé

- Tuyau de alimentation d’eau plié

- Pression d’eau insuffisante

- Répétez le cycle de lavage

- Tuyau de vidange plié

- Le siphon est bouché

- Pompe de vidange bloquée

- Grilles de filtre sale

- Casserole renversée

- Le mètre en place

- Vérifiez

- Le mètre en place

- Appelez le service après-vente agrée

- Le mètre en place

- Vérifiez la pression

Si le problème se présent de nouveau appelez le service après-venteagrée pour communiquer legendre de message d’erreur

- Vérifiez

- Appelez le service après-vente agrée

- Nettoyez les grilles du filtre

- Vérifier a fin du cycle, la prochaine fois mettre correctement les casseroles

Action

N.B.: Quand on appelle le service après-vente communiquer toujours le gendre de message d’erreur.

7.5 TABLEAU DES MESSAGES D’ERREUR - “version intermédiaire”

N.B.: Les anomalies sont signalées comme suit : A) Toutes les leds restent allumées tandis que la led correspondant au type d’erreur en cours clignote. B) Bip continu jusqu’à l’annulation de l’erreur en cours.

Erreur

LED 1

LED 2

LED 5

LED 4

LED 1-2

Moment

Durant le chargement

d’eau

(le programme se ferme)

Fin du cyle

- Le robinet est ferme

- Filtre du tuyau bouché

- Tuyau de vidange à terre

- Tuyau de vidange percé

- Tuyau de alimentation d’eau plié

- Pression d’eau insuffisante

- Répétez le cycle de lavage

- Tuyau de vidange plié

- Le siphon est bouché

- Pompe de vidange bloquée

- Grilles de filtre sale

- Casserole renversée

- Grilles de filtre sale

- Casserole renversée

- Répétez le cycle de lavage

Contrôles à faire

- Le mètre en place

- Vérifiez

- Le mètre en place

- Appelez le service après-vente agrée

- Le mètre en place

- Vérifiez la pression

Si le problème se présent de nouveau appelez le service après-venteagrée pour communiquer legendre de message d’erreur

- Vérifiez

- Appelez le service après-vente agrée

- Nettoyez les grilles du filtre

- Vérifier a fin du cycle, la prochaine fois mettre correctement les casseroles

- Nettoyez les grilles du filtre

- Vérifier a fin du cycle, la prochaine fois mettre correctement les casseroles

Si le problème se présent de nouveau appelez le service après-venteagrée pour communiquer legendre de message d’erreur

N.B.: Quand on appelle le service après-vente communiquer toujours le gendre de message d’erreur.

23456789

Action

Page 46

RECHERCHE CAUSES PANNE

Contrôlez s’il est possible de remédier personnellement aux petits dérangements éventuels de l’appareil avec l’aide des indications suivantes. Si ces informations ne vous sont d’aucune aide pour résoudre le problème, mettez-vous en contact avec le service technique assistance clients.

• Le programme ne démarre pas.

- Les fusibles de l’installation interne sont-ils défectueux? L’appareil est-il branché au réseau électrique?

- La porte est-elle fermée correctement? Appuyer sur la porte pour la fermer complètement.

• L’eau n’entre pas dans la machine.

- Le robinet de l’eau est-il ouvert?

- Le filtre placé entre le robinet et le tube d’alimentation de l’eau est-il bouché? Nettoyez év entuellement le filtre .

- La conduite d’arrivée de l’eau présente-t-elle des étranglements? Contrôler la conduite.

• L’indication des phases du programme est arrêtée au début du lavage.

- Le robinet de l’eau est-il complètement ouvert?

- Le filtre placé entre le robinet et le tube d’alimentation de l’eau est-il bouché? Nettoyez év entuellement le filtre .

- La pression minimum de l’eau est-elle au moins de 0,05 MPa?

• L’eau n’est pas évacuée.

- Le tuyau d’évacuation présente-t-il des étranglements? Contrôlez l’installation du tuyau.

- Le siphon est-il bouché? Contrôler le siphon.

• La vaisselle n’est pas propre.

- Le programme sélectionné est-il approprié au type et au niveau de saleté de la vaisselle?

- La vaisselle a-t-elle été rangée de façon que le jet de l’eau puisse atteindre sa surface interne et externe?

- Les paniers de la vaisselle ne doivent pas être surchargés.

- Les bras tournants sont-ils bloqués par des pièces de vaisselle ou par quelques services?

- Tous les filtres placés au fond de l’espace lavage sont-ils propres? Les filtres sont-ils remis à leur place correctement?

- La dose de détergent introduite est-elle correcte?

- Le tuyau d’évacuation de l’eau est-il installé correctement? Y a-t-il encore du sel spécial dans le réservoir du sel? (si prévu) Sans le sel spécial, l’eau n’est pas adoucie.

- L’installation adoucisseur de l’eau (si prévu) est-elle réglée d’après la dureté de l’eau distribuée localement?

• La vaisselle ne sèche pas et reste opaque.

- Y a-t-il encore du liquide de rinçage dans le réservoir?

• Les verres et la vaisselle présentent des rayures, des tra”nées, des taches laiteuses ou bien une patine bleue brillante.

- Durant le rinçage, une dose excessive de liquide de rinçage a été préle vée. Diminuez le dosage de liquide de rinçage.

• Les verres et la vaisselle présentent des taches de gouttes d’eau désormais sèches.

- Durant le rinçage, une dose insuffisante de liquide de rinçage a-t-elle été prélevée? Augmentez le dosage de liquide de rinçage.

Notice!

Étant donné que le lave-vaisselle a été testé et contrôlé soigneusement en fabrique, vous pourrez trouver pour cette raison des gouttelettes d’eau qui dispara”tront après le premier lavage.

Page 47

1234567890

ANTES DE USAR EL APARATO

1.1 INSTRUCCIONES DE SEGURIDAD

Utilización según las normas

• El lavav ajillas tiene que utilizarse solamente par a la var v ajillas domésticas . Siempre que el apar ato

se utilice para otros fines o de manera equiv ocada, la empresa constr uctor a rechaza toda responsabilidad por eventuales daños.

• Por motivo de seguridad, no se autoriza la realización de transformaciones o modificaciones al

lavavajillas.

• Antes de conectar el aparato a la corriente eléctrica, asegúrense de que los datos de la tensión y

de la corriente indicados en la placa de los datos correspondan a los del sitio en el que se va a instalar.

• La instalación del mismo, tiene que realizarla un personal especializado.

Operaciones preliminares que hay que realizar antes de la primera puesta en marcha del lavavajillas

• Controlen el lavavajillas para que no existan eventuales daños causados por el transporte. En

ningún caso instalen un aparato dañado. En caso de daños, diríjanse a la persona que les vendió el aparato.

Para la seguridad de los niños

• No permitan que los niños jueguen con el aparato.

• Los detergentes pueden causar daños irreparables a los ojos, a la boca y a la garganta.

Por lo tanto, conserven los detergentes fuera del alcance de los niños.

• El agua del lavavajillas no es potable. Si quedan residuos de detergente en el aparato, puede

ocasionar una situación de peligro para los niños, mantener los lejos del lavavajillas cuando esté abierto).

Para el funcionamiento de todos los días

• No pongan en marcha nunca el lavavajillas si el cable de la corriente o los tubos de carga y de

descarga del agua están estropeados o si el cuadro de mandos , la superficie de trabajo o la base del mismo están muy deteriorados.

• En caso de avería, cierren, en primer lugar, el grifo del agua, apaguen después el aparato y desco-

necten el enchufe de la corriente. En las conexiones fijas, desconecten el eventual interruptor de servicio o quiten el fusible (o los fusibles).

• Para desconectar el enchufe de la corriente, cojan el enchufe por el cuerpo y nunca por el cable.

• Las reparaciones del lav av ajillas tienen que realizarlas solamente personal especializado . Repara-

ciones inapropiadas pueden poner en gra ve pelig ro a la persona que lo usa. En caso de reparaciones, por lo tanto, diríjanse a n uestro servicio técnico de asistencia al cliente o al propio revendedor especializado.

• La sustitución del cable de alimentación debe ser efectuada solo por el personal de la asistencia

técnica.

• En caso de deterioro de los tubos, para la conexión del aparato, éstos tienen que cambiarse con

tubos originales.

• No introduzcan en el lavavajillas sustancias solventes que puedan provocar una explosión.

• No se sienten ni se apoyen en la puerta abierta: el aparato puede volcar.

• Antes de introducir la sal especial, el detergente y el abrillantador , asegúrense de que el productor

de estas sustancias recomienda el uso de los mismos para el lavavajillas de uso doméstico.

• Cierren siempre el grifo del agua si el lavavajillas no se utiliza por bastante tiempo, por ejemplo,

durante las vacaciones.

23456789

Page 48

DESEMBALADO - DESTRUCCION

2.1 DESEMBALADO

Quiten del embalaje externo de plástico las esquinas de refuerzo y las bases de polesterol. Abran la puerta y quiten los bloques de polesterol de los contenedores. La recuperación y el reciclaje de los materiales de embalado ayudan a ahorrar materias primas y a que disminuya el volumen de residuos. Entreguen el embalaje en las descargas para recuperar los materiales reciclables. Cuando el aparato se hay a estropeado y esté definitivamente roto, hagan que sea in utilizable antes de destruirlo.

ADVERTENCIA! Algunos materiales del embalaje (por ejemplo. Las bolsas de plástico, el polesterol & ) pueden representar una fuente de peligro para los niños, por lo tanto, hay que tener este material fuera del alcance de los mismos.

2.2 ELIMINACION DEL APARATO DESHECHADO

Al final de la vida funcional del aparato, éste tiene que ser eliminado por empresas especializadas, respetando la normativa vigente.

De esta manera, con la eliminación de un viejo aparato se puede realizar la recuper ación dif erenciada de los materiales sintéticos destinados al reciclaje, en el pleno respeto del ambiente.

INDICACIONES GENERALES

3.1 LAVAR DE MANERA ECONOMICA Y ECOLOGICA

• No laven la vajilla antes en agua corriente.

• Utilicen el lavavajillas siempre lleno, ya que solamente de esta forma, se puede realizar un lavado económico y que respete el ambiente.

• Seleccionen siempre un programa de lavado que corresponda al tipo de vajillas y al grado de suciedad.

• Eviten absolutamente utilizar más detergente, sal especial y abrillantador del que corresponda. Tengan cuidado y pongan las dosis recomendada en las instrucciones para el uso y en las indicaciones de la casa productora de tales sustancias.

• Comprueben que la instalación del suavizador del agua esté regulado correctamente.

3.2 OBJETOS QUE NO SE PUEDEN LAVAR EN EL LAVAVAJILLAS

No se pueden lavar en el lavavajillas:

- tablas o pequeñas bandejas de madera,

- objetos de material plástico que no resista al calor,

- cristal de plomo,

- objetos de estaño o de cobre o de bronce,

- vajillas o cubiertos con partes pegadas,

- cubiertos antiguos, cuya cola sea sensible al calor,

- objetos de acero que se oxiden fácilmente,

- cubiertos con mangos de madera, cuerno, porcelana o madreperla.

En el momento de la compra de vajillas, vasos y cubiertos, asegúrense de que se puedan lavar en el lavavajillas.

Page 49

1234567890

DESCRIPCIÓN DEL APARATO

4.1 VISTA GENERAL

1) Depósito para la sal

(SI ESTÁ PREVISTO)

2) Depósito para el abrillantador

3) Contenedor para el detergente

4) Placa de datos

5) Filtros

6) Hélice inferior

7) Hélice superior

8) Cable de alimentación eléctrica

9) Tubo de alimentación del agua

10) Tubo de desagüe

11) Contenedor inferior

12) Contenedor superior

13) Contenedor de los cubiertos

14) Gancho de cierre de la puerta

4.2 DATOS TECNICOS

Capacidad ( según datos stándard ) : 12 presión en la instalación hidráulica

presión mínima: 0,05 MPa presión máxima: 1 MPa

23456789

3 2

ATENCION: las características eléctricas se indican en la placa de datos.

0,05 - 1MPa Model. ......................

....A

MAX .......W

........V.....Hz

Made in EU

...................

LA2505-020

Page 50

INSTALACION

5.1 NIVELADO

Una vez colocado el aparato en el sitio en el que se v a a instalar. Si es necesario muevan las patitas P atornillándolas o desatornillándolas para regular la altura de la máquina y nivelarla. Un buen nivelado asegura el correcto funcionamiento del lavavajillas. Error máx=2 grados Después de que se niveló la máquina, regulen además el gancho de cierre colocado en la puerta, de modo que ésta se pueda cerrar perfectamente. Para regular el cierre (fig. 2.1 “M”) procedere así: girar el tornillo hasta regular el gatillo logrando el perfecto cierre de la puerta.

Nota: en las versiones como las de la (fig. 2.2) la nariz del cierre de la puerta “M”, no es regulable.

LA2505-030

2.1

2.2

5.2 CONEXION HIDRAULICA

El tubo de entrada del agua C, que se entrega con la máquina, permite la conexión del mismo a un grifo con una juntura de 3/4". Durante el montaje del mismo, hay que seguir las siguientes instrucciones:

• enrosquen el tubo C al grifo del agua fría A interponendo el filtro B que se entrega con la máquina.

• si la conexión se realiza a tubos nuevos o que no se usan desde hace tiempo, se aconseja que dejen correr el agua antes de conectar el tubo de entrada de la misma, de tal manera que se eliminen los depósitos de óxido y de suciedad;

• asegúrense de que la presión de la instalación hidráulica esté dentro de los valores límites indicados en los datos técnicos. El lavav ajillas puede conectarse a la cañería del agua fría pero no a la del agua caliente.

LA2505-040

Page 51

1234567890

5.3 CONEXION PARA EL DESAGÜE LIXIVIO

El tubo del desague T, que se entrega con la máquina, se engancha por la parte extrema curva al borde de un fregadero o en un tubo de desagüe.

Conviene realizar un sifón antiolores. Durante el montaje hay que observar las siguientes precauciones:

- No doblen el tubo del desagüe para no causarle roturas;

- Hay que colocar la extremidad del tubo en relación con la superficie de apoyo del lavavajillas (fig.

4) a una altura comprendida entre 32 cm. y 80 cm.

- En ningún caso la extremidad del tubo tiene que estar dentro del agua;

- Una eventual prolongación del tubo de desagüe no debe super ar la longitud de 1 metro, tiene que

tener el mismo diámetro interior y, además, la altura máxima en la que se puede colocar el extremo libre tiene que reducirse de 80 cm. a 50 cm.;

- En el caso del tubo de desagüe, el diámetro interior no puede ser inferior a 4 cm.

LA2501-050

5.4 CONEXION ELECTRICA

La conexión eléctrica de la máquina tiene que realizarse únicamente mediante un enchufe con toma de tierra instalada respetando la normativa y siguiendo las instrucciones. La conexión tiene que respetar las normas legales en vigor y las normas suplementarias de la empresa eléctrica competente.

La indicación de la tensión tiene que corresponder a la tensión de la red del lugar en el que se instala el aparato.

Para la dimensión del enchufe de corriente, hagan referencia a la placa de datos.

max 80 cm

min 32 cm

23456789

Page 52

USO

6.1 OPERACIONES PRELIMINARES

Antes de la puesta en marcha de la máquina, asegúrense de que el enchufe del cable de alimentación esté conectado al enchufe de la corriente, que el tubo de entrada del agua esté conectado al grifo, que el grifo esté abierto y que el tubo de desagüe haya sido conectado según las instrucciones.

Apertura de la puerta

Tiren hacia adelante de la manilla: la puerta se abre fácilmente. Si tal oper ación se realiza mientras la máquina está funcionando, un dispositivo de seguridad apaga el lavavajillas.

Introducción de la sal especial (sólo en la versión con depósito de sal)

• Abran la compuerta y extraigan el contenedor inferior.

• Desenrosquen la tapa del depósito de la sal dándole vueltas en sentido antihorario. Sólo para la primera puesta en marcha: Introduzcan, aproximadamente, 1/2 litro de agua en el depósito de la sal.

• Metan la sal especial mediante el embudo L en el correspondiente contenedor (aproximadamente 1,0 - 1,5 kg).

• Limpien la apertura del depósito de los eventuales restos de sal.

• Enrosquen de nuevo el tapón del depósito, dándole vueltas en sentido horario.

• Si inmediatamente después de la introducción de la sal no se puede lavar la vajilla, pongan en marcha el programma REMOJO, para que el agua y los gr anitos de sal que salgan del depósito se disuelvan y desaparezcan.

LA2505-060

Por motivos de seguridad, les recomendamos que realicen el llenado después de cada 7 ciclos de lavado, siempre al comienzo del ciclo.

Utilicen solamente sal especial para lavavajillas; otros tipos de sale (por ejemplo sal de cocina ) contienen a menudo sustancias insolubles en agua y que Pueden obstaculizar el suavizador del agua, haciéndolo inutilizable.

Regulación de la instalación del suavizador

Posición

del

1 2 3 4

Grados

franceses

>15 <25 >25 <40 >60 <90

°fH

<15

>14 <22,4

>33,6 <50,4

>=mayor/<=menor

LA2505-070

Grados

alemanes

°dH

<8,4

>8,4 <14

del agua (SI ESTÁ PREVISTO)

Para lavar se aconseja usar agua dulce (es decir, pobre de cal), para evitar que se formen depósitos en las vajillas y en el mismo lavavajillas. Con esta finalidad, el lavavajillas dispone de un suavizador del agua (fig.5) que se regenera automáticamente,a intervalos regulares gracias a la solución salina. El consumo de sal para la regeneración depende, por lo tanto, de la dureza del agua suministrada localmente. Para conocer el grado de dureza del agua, diríjanse a la oficinas del ayuntamiento o utilicen un kit comercial de toma y análisis de muestras de agua.

Para una regeneración óptima del suavizador del agua se necesita que el dispositivo D esté regulado en base a la dureza del agua suministrada localmente (véase el cuadro) y que el depósito de la sal esté siempre lleno de la sal especial.

regulador

Page 53

1234567890

LA2505-080

Señales de control para la intr oducción de la sal (SI ESTÁ PREVIST O).

La señal verde situada bajo la tapa, indica que hay todavía suficiente sal especial en el depósito . Si la señal verde no se ve, significa que es necesario introducir más sal especial.

Introducción del abrillantador

El abrillantador que se añade automáticamente durante la última fase del lavado, garantiza un rápido secado de la vajilla y e vita la formación de manchas y de sedimentos de cal en las mismas.

Utilicen solamente abrillantadores específicos para lavavajillas, otros productos no producen el efecto deseado.

El depósito del abrillantador S está colocado en la parte interna de la puerta del lavavajillas .

• Den la vuelta al tapón T del depósito, 1/4 de vuelta en sentido antihorario para sacarlo.

• Introduzcan el abrillantador hasta llegar a la línea de puntos. Cantidad máxima, unos 140 ml., aproximadamente.

• Coloquen nuevamente el tapón.

• Limpien el posible abrillantador que hay a salido fuera con un paño, sino , durante el aclar ado, se forma demasiada espuma.

Señales de control para la introducción del abrillantador.

Hay que poner el abrillantador cuando el indicador del depósito F, es de color claro (

Cuando el depósito está lleno, el indicador es de color oscuro.

LA2505-092

LA2505-096

23456789

Page 54

Regulación de la dosificación del abrillantador

La regulación R de la dosificación está situada en la apertura de carga del contenedor del abrillantador. Se acciona mediante un destornillador y se regula de 1 a 4, números que corresponden al añadido del abrillantador de 1 a 4 ml. En la fábrica se memoriza el número 2 (2 ml). El contenedor del abrillantador completamente lleno es suficiente para unos 50 programas de lavado, aproximadamente. Hay que realizar un cambio en la cantidad de la dosis si el resultado de la dosificación no es el deseado.

• Limpien siempre el abrillantador que hay a podido caer fuera del contenedor con un paño.

Es importante controlar periódicamente el nivel del abrillantador , posiblemente cada 31 cic los de lavado.

LA2505-094

Introducción del detergente

¡IMPORTANTE! No utilicen en el lavavajillas detergente para lavar a mano los platos! Estos producen mucha espuma, además, en el lavavajillas no lavan bien y hasta pueden poner en peligro el funcionamiento del mismo. Utilicen solamente detergentes específicos para el lavavajillas de uso doméstico. Conserven los paquetes de detergente bien cerrados y en un sitio seco. Sólo con el programa de remojo, no es necesario usar el detergente. Durante el programa el detergente sale automáticamente del contenedor . La cantidad de detergente aconsejada es de 25 g.

La eficacia de los distintos detergentes puede ser diferente. Tengan cuidado con las dosis aconsejadas por las correspondientes casas productoras.

El contenedor para el detergente está colocado en el lado interno de la puerta.

En el caso de que la tapa esté cerrada:

• Pulsen hacia adelante la palanca de cierre P. La tapa se abre inmediatamente.

• Metan el detergente en el contenedor V.

• Para cerrar la tapa, aprieten hasta que se sienta el cierre.

LA2505-090

Cuando la vajilla está muy sucia, se puede poner el detergente en el hueco de la tapa; llénenlo hasta el borde, pues el detergente es ya activ o en la fase de enjabonado.

LA2505-100

Page 55

1234567890

Cómo cargar y disponer la vajilla

Dos cestas permiten cargar los distintos tipos de vajillas.

• Quiten de la vajilla los restos más grandes de

comida para evitar una obstrucción del filtro y el desarrollo de malos olores.

• Si las sartenes y las tarteras contienen residos

de comida muy pegados (fritos o asados), sumérjanlas en un baño de agua antes de meterlas en el lavavajillas.

Uso del contenedor inferior

El contenedor inferior está preparado para contener la vajilla que se lava con dificultad y el contenedor para los cubiertos. En el contenedor inferior se colocan los platos llanos, hondos, sartenes, soperas, tapas y bandejas de servir. Los platos llanos y hondos se deben colocar teniendo en cuenta que entre cada plato tiene que quedar un espacio intermedio. Su posición tiene que ser siempre vertical de manera que el agua pueda pasar libremente entre ellos.

LA2505-110

Tarteras y sartenes se colocarán con la aper tura para abajo. Son posib les todas las combinaciones y la posibilidad de carga es infinita, pero hay que tener en cuenta que las vajillas, las tarteras y las sartenes se deben colocar de tal manera que todas las superficies sucias estén expuestas al chorro de agua y que el agua pueda pasar entre ellas libremente.

Cubiertos

Para obener los mejores resultados de lavado, los cubiertos se colocarán con los mangos hacia abajo. Cucharas, tenedores y cuchillos se colocarán en los espacios correspondientes de la parrilla del contenedor de los cubiertos.

ATENCIÓN:

Cubiertos particularmente largos y en el caso específico “cuchillos largos”, no se colocan con las puntas hacia arriba sino que van puestos en posición horizontal en el cesto superior o se lavan a mano.

LA2505-112

23456789

Page 56

El uso del contenedor superior

El contenedor superior, completamente extraíble , sirve par a colocar la vajilla pequeña y mediana, como vasos, platos, tacitas de té y de café, ensaladeras bajas, tarteras y sartenes bajas no muy sucias. Los platos par a postre se colocan siempre verticalmente; vasos, tazas, tarteras y sartenes, con la apertura para abajo. La vajilla ligera tiene que colocarse entre sostenes, de manera que no la golpee el chorro de agua. El mejor resultado del lavado se alcanza cuando se encuentra la colocación ideal para toda la vajilla en el contenedor. A partir de este momento el proceso de lavado puede desarrollarse en toda su eficacia.

A causa de la temperatura elevada del agua de lavado y de las reacciones químicas del detergente usado, se aconseja evitar objetos de cobre o bronce, vajillas de aluminio anodizado, cubiertos con mango de madera o cuerno, porcelanas delicadas, vajillas de cristal y plástico que no sean resistentes al calor. En el caso de vajillas de porcelana decorada, se aconseja realizar una prueba de lavado en una única pieza para comprobar que la decoración no se modifica o se daña.

LA2505-120

Regulación en altura del contenedor superior

Moviendo la manilla lateral (solamente hacia el lado izquierdo) se puede regular el contenedor en altura e inclinación.

1 Regulación de la posición horizontal, 2 Regulación de la posición inclinada.

LA2505-130

LA2505-132

LA2505-134

Page 57

1234567890

Extracción del contenedor superior

El contenedor superior puede sacarse a través de las guías, como se representa en la figura.

Descripción de los elementos de mando e indicaciones (Modelo de la fig. 18)

1) LED indicación programas

Se enciende cuando el aparato está funcionando.

-ON/OFF

2) Pulsante Encendido/apagado

Encendido / apagado - Pulsen el pulsador para encender el aparato.

3) Pulsante selección programas

4) Pulsante Star-Stop/Pausa programa

5) Manilla de la puerta.

Para abrir la puerta, tiren hacia adelante (un seguro eléctrico apaga la máquina cuando la puerta se abre).

LA2505-160

3 4

Puesta en marcha

Después de haber controlado la cantidad de sal de regener ación (sólo en la versión con depósito de sal) y de abrillantador, abran completamente el g rifo del agua, coloquen la v ajilla en los contenedores, echen el detergente en su contenedor y el detergente para el prela v ado (si es necesario) y cierren la puerta frontal.

Sigan realizando las siguientes fases:

• Accione el botón “encendido-apagado” , “Centellea el led del último programa ejecutado”.

Selección de un programa

• La primera vez que se presiona el botón se confirma el progr ama correspondiente al led que centellea. Sucesivamente, se encenderá el led del programa correspondiente al ciclo de lavado que se pretende utilizar. Al finalizar el ciclo, centellea el led del programa seleccionado. Elija el

programa que considera más adecuado para el tipo de vajilla que debe lavar.

Botón Start

Pulsando el botón con la puerta cerrada, la máquina comienza el ciclo de lavado y el led

de dicho botón se enciende.

Selección incorrecta de programas (cambio de programa)

• Para modificar un prog rama en curso, es necesario pulsar el botón Start durante apro ximadamente 6 segundos, posteriormente el led del programa seleccionado comenzará a centellear . La fase RESET concluirá cuando el led del botón Start se apague. A partir de ese momento, la máquina está lista par a que se realice una nueva selección.

• Si ha olvidado introducir una vajilla, puede interrumpir el ciclo de lavado programa ha comenzado hace poco) pulsando el botón Start que comienza a centellear, luego abra la puerta e introduzca la vajilla. P ara que la máquina vuelv a a funcionar, cierre la puerta y vuelva a pulsar el botón Start, el ciclo se reanudará a partir del punto en el que fue interrumpido.

• Para repetir el mismo programa, pulse el botón de prog ramas y a contin uación el botón Start .

23456789

(preferiblemente si el

Page 58

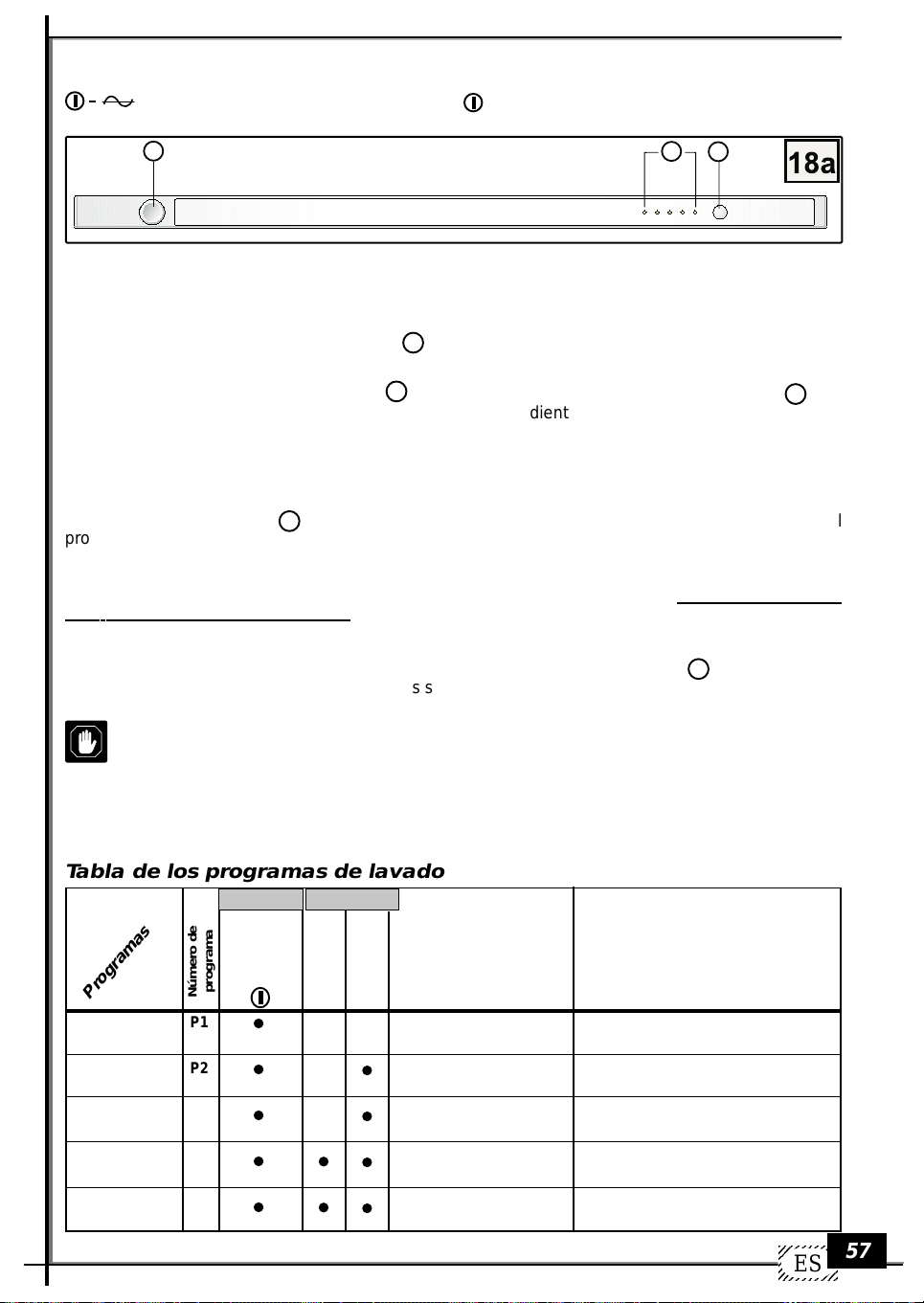

Descripción de los elementos de mando e indicaciones (Modelo de la fig. 18a)

1) LED indicación de programas

Se enciende cuando el aparato está encendido.

-ON/OFF

2) Botón Encendido/apagado

3) Botón selección de programas

Puesta en marcha

Después de haber controlado la cantidad de sal de regeneración (sólo en la versión con depósito de sal) y de abrillantador, abra completamente el g rifo del agua, coloque la v ajilla en los cestos , vierta el detergente en su contenedor y el detergente para el prelavado (si es necesario).

Proceda de la siguiente manera:

•

Accione el botón “encendido-apagado” y espere que centellee el led del último programa

ejecutado.

Selección de un programa

La primera vez que se presiona el botón se confirma el progr ama correspondiente al led que

sucesivamente, se encenderá el led del prog rama correspondiente al ciclo de la vado que se pretende utilizar. Cierre la puerta frontal para que comience el lavado. Al finalizar el ciclo, centellea el led del programa seleccionado.

Elija el programa que considera más adecuado para el tipo de vajilla que debe lavar.

Selecciones incorrectas de programas (cambio de programa)

•

Para modificar un programa en curso, es necesario abrir la puerta del lavavajilla, pulsar el botón Selección de programas durante aproximadamente 6 segundos, posteriormente el led del programa seleccionado comenzará a centellear v elozmente. A partir de ese momento, cierre la puerta, la fase Reset, que dura aproximadamente 1 minuto, concluirá cuando el centelleo pasa de veloz a lento. A continuación, la máquina está lista para que se realice una nueva selección.

•

Si ha olvidado introducir una vajilla, es posible interrumpir el ciclo de lavado (preferiblemente si el programa ha comenzado hace poco) abriendo la puerta frontal; a continuación se puede introducir la vajilla. Par a que la máquina vuelva a funcionar , cierre la puerta, el ciclo se reanudará a partir del punto en el que fue interrumpido.

•

Para repetir el mismo programa, pulse el botón de selección de programas , el led pasa de centelleante a fijo, a partir de ese momento , es suficiente cerrar la puerta frontal para que comience el programa de lav ado.

No abran la máquina si se está realizando un programa.

Parada

Después del ciclo de lavado , el lavav ajillas se detiene automáticamente, emite una señal acústica de 3 beep (sólo en la versión intermedia) y el led del progr ama seleccionado centellea.

Para apagarlo, pulsen el botón encendido / apagado. Después de cada ciclo de lavado, cierren del todo el grifo del agua para aislar el lavavajillas de la red de aprovisionamiento hídrico.

Tabla de los programas de lavado

Programas

Remojo

Rápido

Delicado 40°C

Normal 55°C (EN 50242)

Intensivo 65°C

Número de

programa

PULSADORES

DETERGENTE

Apagado

Encendido

Pre-lavado

Vajilla

y tipo de suciedad

Lavado

Ollas y vajilla hasta el próximo ciclo de lavado

Vajilla poco sucia

Vajilla delicada muy sucia

Vajilla normalmente sucia

Vajillas muy sucias (con excepción de partes delicadas)

Descripción de los

programas

Lavado breve en frío de manera que no se peguen los restos de la comida a las vajillas.

Lavado principal 2 enjuagues (1 frío - 1 caliente)

1 Prelavado frío - Lavado principal 2 enjuagues (1 frío - 1 caliente)

1 Prelavado caliente - Lavado principal 3 enjuagues (2 fríos - 1 caliente)

Page 59

1234567890

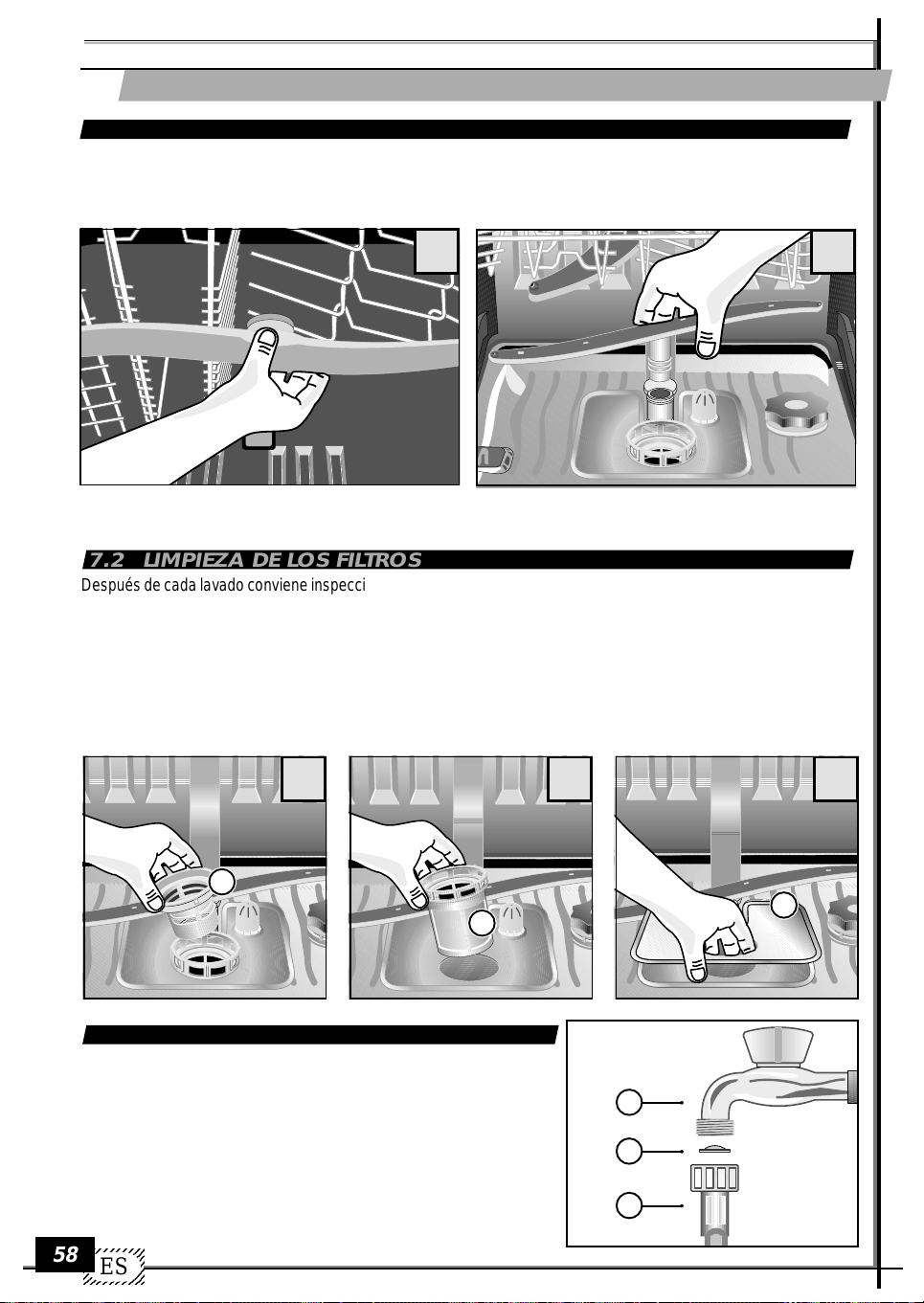

MANTENIMIENTO

7.1 LIMPIEZA DE LOS ROCIADORES

Los rociadores se pueden sacar con facilidad para consentir la periódica limpieza de las toberas y para prevenir posibles obstrucciones. Lávenlos con mucha atención bajo un chorro de agua y móntenlos nuevamente en el sitio que les corresponde.

LA2505-210

Para desmontar el rociador superior: Desenrosquen el soporte del rociador en sentido antihorario

Para desmontar el rociador inferior: Tiren del rociador hacia arriba y sáquenlo.

7.2 LIMPIEZA DE LOS FILTROS

Después de cada lavado conviene inspeccionar el grupo de los filtros y limpiarlo de los eventuales depósitos actuando de la siguiente manera:

• Saquen el filtro central 1.

• Saquen el filtro externo con forma de cilindro 2.

• Quiten la rejilla móvil 3. Todos los componentes deben limpiarse con agua corr iente. Es indispensable que limpien con mucho cuidado los filtros ya que el lavavajillas no puede funcionar con los filtros obstruidos. Les recomendamos que vuelvan a poner en su lugar los filtros limpios para evitar causar daños a la bomba de lavado.

LA2505-220

LA2505-180

7.3 LIMPIEZA DEL FILTRO DE ENTRADA DEL AGUA

Limpien periódicamente el filtro B, colocado entre el grifo y el tubo de entrada del agua.

• Cierren el grifo del agua A.

• Desenrosquen la conexión C, saquen el filtro B y lím- pienlo con mucho cuidado con agua corriente.

• Coloquen nuevamente el filtro en su lugar y enrosquen el tubo de entrada del agua, controlando que no haya pérdidas.

23456789

LA2505-190

LA2505-200

LA2505-040

Page 60

7.4 LIMPIEZA DE LAS SUPERFICIES EXTERIORES DE LA MAQUINA

Las superficies de la máquina, de metal y de plástico, de la parte frontal, tienen que limpiarse periódicamente con un paño suave y húmedo. No usen nunca ácidos o detergentes abrasivos.

¿ Qué hay que hacer cuando no se v a a usar el la vavajillas por un amplio período de tiempo ?

Si el lavavajillas no se usa durante un período amplio de tiempo, hay que proceder de la siguiente manera:

• Pongan en marcha dos programas de remojo.

• Quiten el enchufe de la corriente eléctrica.

• Desconecten el tubo de alimentación del agua.

• Dejen un poco abierta la puerta frontal para evitar la formación de mal olor.

7.5 TABLA MENSAJES DE ERROR - “versión básica”

Nota: Las anomalías se indican de la siguiente manera: Todos los led permanecen encendidos, mientras centellea el led que corresponde al tipo de error presente.

Error

LED 1

LED 2

LED 5

LED 4

N.B.: Cuando llame al servicio de asistencia técnica autorizado, comunique siempre el tipo de error.

Cuando se verifica

Durante la toma del agua

(el programa se para)

Fin de ciclo

Controles a efectuar

- Grifo cerrado

- Filtro tubo de desagüe obstruido

- Tubo de desagüe en el suelo

- Tubo de desagüe roto

- Tubo de alimentación de agua doblado

- Presión de agua insuficiente

- Repetir el ciclo de lavado

- Tubo de desagüe doblado

- El sifón está obstruido

- Bomba de desagüe bloqueada

- Rejilla filtro atascada

- Olla volcada

- Poner en marcha el lavavajillas

- Verificar

- Poner en marcha el lavavajillas

- Llamar al servicio de asistencia autorizado

- Poner en marcha el lavavajillas

- Verificar si hay presión

- Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error

- Verificar

- Llamar al servicio de asistencia autorizado

- Limpiar la rejilla del filtro

- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado

Acciones a realizar

7.5 TABLA MENSAJES DE ERROR - “versión intermedia”

Nota: Las anomalías se indican de la siguiente manera: A) Todos los led permanecen encendidos, mientras centellea el led que corresponde al tipo de error presente.

B) Beep continuo hasta el ajuste a cero del error en curso.

Error

LED 1

LED 2

LED 5

LED 4

LED 1-2

N.B.: Cuando llame al servicio de asistencia técnica autorizado, comunique siempre el tipo de error.

Cuando se verifica

Durante la toma del agua

(el programa se para)

Fin de ciclo

Controles a efectuar

- Grifo cerrado

- Filtro tubo de desagüe obstruido

- Tubo de desagüe en el suelo

- Tubo de desagüe roto

- Tubo de alimentación de agua doblado

- Presión de agua insuficiente

- Repetir el ciclo de lavado

- Tubo de desagüe doblado

- El sifón está obstruido

- Bomba de desagüe bloqueada

- Rejilla filtro atascada

- Olla volcada

- Rejilla filtro atascada

- Olla volcada

- Repetir el ciclo de lavado

- Poner en marcha el lavavajillas

- Verificar

- Poner en marcha el lavavajillas

- Llamar al servicio de asistencia autorizado

- Poner en marcha el lavavajillas

- Verificar si hay presión

- Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error

- Verificar

- Llamar al servicio de asistencia autorizado

- Limpiar la rejilla del filtro

- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado

- Limpiar la rejilla del filtro

- Verificar a fin de ciclo, colocar correctamente las ollas en el próximo lavado

- Si se vuelve a presentar el mismo problema, llame enseguida al servicio de asistencia técnica autorizado y comunique el tipo de error

Acciones a realizar

Page 61

1234567890

BUSQUEDA DE LAS AVERIAS

Antes, si es posible, intenten eliminar personalmente los eventuales pequeños defectos del aparato con la a yuda de las siguientes instrucciones. Si estas informaciones no les sirven de a yuda para resolv er el problema, pónganse en contacto con el servicio técnico de asistencia al cliente.

• El programa no se pone en marcha.

¿ Los fusibles de la instalación interna son defectuosos ?, ¿ el apar ato está conectado a la corr iente eléctrica ? ¿ La puerta está cerrada correctamente ?, Empujen la puerta para cerrarla completamente.

• No entra agua en el aparato.

¿ El grifo del agua está abierto ? ¿ El filtro colocado entre el grifo y el tubo de alimentación del agua está atascado ?, limpien eventualmente, el

filtro.

¿ El tubo de carga del agua presenta estrangulaciones ?, controlen el tubo.

• El indicador de paso de los programas permanece parado al principio del lavado.

¿ El grifo del agua está completamente abierto ? ¿ El filtro colocado entre el grifo y el tubo de alimentación del agua está atascado ?, limpien eventualmente, el

filtro.

¿ La presión mínima del agua es de, al menos, 0.05 Mpa ?

• No descarga el agua.

¿ El tubo de descarga del agua presenta estrangulaciones ?, controlen la instalación del tubo. ¿ El sifón está atascado ?, controlen el sifón.

• Los cacharros no parecen limpios.

¿ El programa seleccionado es el ideal para el tipo y el grado de suciedad de la vajilla ? ¿ La vajilla está colocada de tal manera que el chorro de agua puede lacanzar su superficie interna y externa ? ¿ Los cestos de los cubiertos no tienen que estar sobrecargados. ¿ Los brazos rotantes están bloqueados por la vajilla o por algunos cubiertos ? ¿ T odos los filtros colocados en el f ondo del lava vajillas están limpios ?, ¿ los filtros están colocados correctamente

en su sitio ? ¿ La dosis de detergente que echaron es la correcta ? ¿ El tubo de descarga del agua está instalado correctamente ? ¿ Queda todavía sal especial en el depósito de la sal?, (si está pre visto) sin la sal especial el agua no se sua viza. ¿ La instalación del suavizador del agua (si está pre visto) está regulada en base a la dureza del agua localmente

suministrada ?

• La vajilla no se seca y queda opaca.

¿ Hay todavía abrillantador en el depósito ?

• Los vasos y la vajilla presentan estrías, rayas, manchas lechosas o una pátina azul brillante.

- Durante los enjuagues se toma una dosis excesiva de abrillantador. Disminuyan la dosis del abrillantador.

• Los vasos y la vajilla presentan manchas de gotas de agua que se secaron.

- Durante los enjuagues se toma una dosis insuficiente de abrillantador. Aumenten la dosis del abrillantador.

¡ Advertencia!

Como el lavavajillas fue probado y controlado con mucho cuidado en la fábrica, se pueden encontrar dentro gotas de agua que desaparecen nada más que se realice el primer lavado.

23456789

Page 62

PRIMA DI USARE L’APPARECCHIO

1.1 ISTRUZIONI DI SICUREZZA

Utilizzo secondo le norme

• La lavastoviglie deve essere utilizzata solo per il lavaggio di stoviglie domestiche. Qualora l’apparecchio fosse utilizzato per altri scopi o in modo errato, la ditta costruttrice non può assumersi alcuna responsabilità per eventuali danni.

• Per motivi di sicurezza, non sono ammesse trasformazioni o modifiche alla lavastoviglie.

• Pr ima del collegamento dell’apparecchio alla rete elettrica assicuratevi che i dati di tensione e corrente indicati sulla targa dati corrispondano con quelli erogati sul luogo di installazione.

• L’installazione deve essere compiuta da personale qualificato.

Operazioni preliminari al primo avviamento

• Controllate la lavastoviglie per eventuali danni causati dal trasporto. In nessun caso allacciare un apparecchio danneggiato. In caso di danni rivolgersi al proprio fornitore.

Per la sicurezza dei bambini

• Non permettete ai bambini di giocare con l’apparecchio.

• I detersivi possono causare danni irreparabili agli occhi, alla bocca e alla gola.

Conservare quindi i detersivi fuori della portata dei bambini.

• L’acqua nella lavastoviglie non é potabile. Nel caso che ci siano ancora residui di detersivo nell’apparecchio, permane una situazione di pericolo per i bambini, che devono essere tenuti lontano dalla la vastoviglie aperta.

Per il funzionamento quotidiano

• Non mettete mai in funzione la lavastoviglie se il cavo della corrente, i tubi di carico e di scarico dell’acqua sono danneggiati oppure se il cruscotto dei comandi, il piano di lavoro o lo zoccolo sono molto deteriorati.

• In caso di guasto, chiudete prima il rubinetto dell’acqua, spegnete poi l’apparecchio e togliete la spina dalla presa di corrente. Nel collegamento fisso disinserite l’eventuale interruttore di servizio oppure estraete il fusibile (o i fusibili).

• Per togliere la spina dalla presa di corrente afferrare la spina dal corpo e mai dal cavo.

• Le riparazioni della lavastoviglie devono essere eseguite solo da personale specializzato. Riparazioni non appropriate possono mettere in grave pericolo l’utente. In caso di riparazioni quindi rivolgersi al nostro servizio tecnico assistenza clienti o al proprio rivenditore specializzato.

• La sostituzione del cavo alimentazione deve essere eseguita solo dal personale dell’assistenza tecnica.

• In caso di deterioramento dei tubi, per l’allacciamento dell’apparecchio, questi de vono essere sostituiti con tubi originali.

• Non introducete nella lavastoviglie sostanze solventi che potrebbero provocare un’esplosione.

• Non sedetevi e non appoggiatevi sullo sportello aperto: l’apparecchio potrebbe ribaltarsi.

• Pr ima di introdurre il sale speciale, il detersivo e il brillantante, assicuratevi che il produttore di queste sostanze ne raccomandi l’utilizzo per le lavastoviglie ad uso domestico.

• Chiudete sempre il r ubinetto dell’acqua se la lavastoviglie non viene utilizzata per parecchio tempo, ad esempio durante le vacanze.

Page 63

1234567890

DISIMBALLO- SMALTIMENTO

2.1 DISIMBALLO

Togliete l’imballaggio esterno in plastica gli angoli di rinforzo e le basi in polistirolo. Aprite la porta e togliete i blocchi di polistirolo dei cestelli.

Il recupero e il riciclaggio dei materiali d’imballaggio contribuisce al risparmio delle materie prime e alla diminuzione del volume dei rifiuti. Consegnare l’imballaggio alle discariche per il recupero dei materiali riciclabili. Quando un giorno l’apparecchio dovrà essere messo definitiv amente fuori uso , renderlo inutilizzabile prima della sua eliminazione.

AVVERTIMENTO! Alcuni materiali dell’imballaggio (ad es. sacchetti di plastica, polistirolo ) possono rappresentare una fonte di pericolo per i bambini pertanto occorre tenere questi materiali lontano.

2.2 SMALTIMENTO APPARECCHIO DA ROTTAMARE

Al termine della vita funzionale dell’apparecchio questo dev e essere rottamato da ditte specializzate, nel rispetto delle normative vigenti.

In questo modo, con l’eliminazione di un vecchio apparecchio é possibile effettuare il recupero differenziato dei materiali sintetici destinati al riciclaggio, nel pieno rispetto dell’ambiente.

CENNI GENERALI

3.1 LAVARE IN MANIERA ECONOMICA ED ECOLOGICA

• Non lavate le stoviglie prima sotto l’acqua corrente.

• Utilizzate la lavastoviglie sempre a pieno carico, poiché solo così é possibile eseguire un lavaggio

economico e nel rispetto per l’ambiente.

• Selezionate sempre un programma di lavaggio corrispondente al tipo di stoviglie e al loro grado di

sporco.

• Evitate assolutamente sovraddosaggi di detersivo, sale speciale e brillantante. Fate attenzione alle

dosi raccomandate nelle istruzioni per l’uso e nelle indicazioni della casa produttrice di tali sostanze.

• Verificate che l’impianto addolcitore dell’acqua sia regolato correttamente.

3.2 STOVIGLIE NON ADATTE

Non sono adatti al lavaggio in lavastoviglie:

- taglieri o piccoli vassoi in legno

- oggetti in materiale plastico non resistenti al calore

- cristallo al piombo

- oggetti in stagno o in rame

- stoviglie o posate con parti incollate

- posate piuttosto vecchie, il cui collante é sensibile al calore

- oggetti in acciaio che si ossidano facilmente

- posate con manici in legno, corno, porcellana o madreperla.

Al momento dell’acquisto di stoviglie, bicchieri e posate assicurar si c he siano adatti per il lavaggio in lavastoviglie.

23456789

Page 64

DESCRIZIONE DELL’APPARECCHIO

4.1 VISTA GENERALE

1) Serbatoio per il sale (SE PREVISTO)

2) Serbatoio per il brillantante

3) Vaschetta per il detersivo

4) Targa dati

5) Filtri

6) Girante inferiore

7) Girante superiore

8) Cavo alimentazione elettrica

9) Tubo alimentazione acqua

10) Tubo di scarico

11) Cestello inferiore

12) Cestello superiore

13) Contenitore posate

14) Gancio chiusura porta

4.2 DATI TECNICI

Capacità ( secondo coperti standard ) : 12 Pressione nell’impianto idraulico

pressione minima: 0,05 MPa pressione massima: 1 MPa

3 2

ATTENZIONE: le caratteristiche elettriche sono indicate sulla targa dati.

0,05 - 1MPa Model. ......................

....A

MAX .......W

........V.....Hz

Made in EU

...................

LA2505-020

Page 65

1234567890

INSTALLAZIONE

5.1 LIVELLAMENTO

Una volta posizionato l’apparecchio nel luogo d’installazione, agite sui piedini P avvitandoli e svitandoli al fine di regolare, se necessario, l’altezza della macchina e livellarla. Un buon livellamento assicurerà il corretto funzionamento della lavastoviglie . Errore max=2 gradi Dopo che la macchina è stata livellata regolare inoltre il nasello chiusura porta (Fig. 2.1 “M”) in modo che la porta chiuda perfettamente.

N.B. Nelle v ersioni come da (fig. 2.2) il nasello chiusura porta “M”, non è regolabile.

LA2505-030

2.1

2.2

5.2 COLLEGAMENTO IDRAULICO

Il tubo d’entrata acqua C, in dotazione rende possibile il collegamento ad un rubinetto con attacco 3/4”. Durante il montaggio dev ono essere rispettate le seguenti istruzioni:

• avvitate il tubo C al rubinetto dell’acqua fredda A in-

terponendo il filtro B in dotazione.

• se l’allacciamento viene effettuato in tubature n uove o

che sono state usate da molto tempo , é consigliabile far scorrere acqua prima di allacciare il tubo d’entrata acqua in modo da eliminare depositi di ruggine e di sporcizia;

• assicuratevi che la pressione nell’impianto idr aulico sia

entro i valori limite indicati nei dati tecnici. La lavastoviglie può essere collegata alla conduttura dell’acqua fredda ma non a quella dell’acqua calda.

23456789

LA2505-040

Page 66

5.3 COLLEGAMENTO PER LO SCARICO LISCIVIA

Il tubo di scarico T in dotazione viene agganciato con la parte estrema ricurva al bordo di un lavello o una conduttura di scarico.

E’ opportuno predisporre un sifone antiodore. Durante il montaggio é necessario osservare le seguenti precauzioni:

- Il tubo di scarico non deve essere piegato per non causare strozzature;

- L’estremità del tubo in relazione al piano di appoggio della lavastoviglie (fig. 4) deve essere sistemata ad un’altezza compresa fra 32 cm e 80 cm.

- In nessun caso l’estremità del tubo deve essere immersa nell’acqua;

- Un eventuale prolungamento del tubo di scarico non de v e superare la lunghezza di 1 metro e de v e avere lo stesso diametro interno ed inoltre l’altezza massima in cui può essere sistemata l’estremità libera deve essere ridotta da 80 cm. a 50 cm.;

- Nel caso di una conduttura di scarico, il diametro interno deve essere non inferiore a 4 cm.

LA2501-050

5.4 COLLEGAMENTO ELETTRICO

Il collegamento elettrico della macchina deve essere effettuato solo tramite una presa con contatto a terra installata secondo le istruzioni. Il collegamento deve corrispondere alle norme legali in vigore e alle norme supplementari dell’azienda elettrica competente.

L’indicazione della tensione deve corrispondere alla tensione di rete del luogo d’installazione.

Per il dimensionamento della presa di corrente, riferitevi alla targa dati.

max 80 cm

min 32 cm

Page 67

1234567890

USO

6.1 OPERAZIONI PRELIMINARI

Prima della messa in esercizio della macchina, assicuratevi che la spina del cavo di alimentazione sia collegata alla presa di corrente, che il tubo d’entrata acqua sia collegato al rubinetto, che il rubinetto sia aperto e che il tubo di scarico sia stato collegato secondo le istruzioni.

Apertura della porta

Tirare in avanti la maniglia: la porta si apre facilmente . Se tale oper azione viene compiuta mentre la macchina é in funzione, un dispositivo di sicurezza spegne la lavastoviglie.

Introduzione di sale speciale (solo nella versione con contenitore sale)

• Aprire lo sportello, estrarre il cestello inferiore.

• Svitare il cappuccio del serbatoio del sale ruotandolo in

senso antiorario. Solo per il primo avviamento: introdurre circa 1/2 litro d’acqua nel serbatoio del sale.

• Caricate il sale speciale attraverso l’imbuto L nel conte-

nitore apposito (circa 1,0 - 1,5 kg).

• Pulite l’apertura del serbatoio da eventuali residui di sale .

• Riavvitate il tappo del serbatoio ruotandolo in senso

orario.

• Se subito dopo l’introduzione di sale le stoviglie non

vengono lavate, avviate il programma AMMOLLO, af-

finché l’acqua e i granuli di sale fuoriusciti dal serbatoio

vengano sciacquati via.

Per motivi di sicurezza raccomandiamo di effettuare il riempimento dopo ogni 7 cicli di lavaggio, sempre all’inizio del ciclo.

LA2505-060

Utilizzate solo sale speciale per lavastoviglie; altri tipi di sale (ad es. sale da cucina ) contengono spesso sostanze che non si sciolgono con l’acqua e possono otturare l’addolcitore rendendolo inutilizzabile.

Regolazione dell’impianto addolcitoredell’acqua (SE PREVISTO)

Per il lav aggio é consigliabile acqua dolce (po v era di calcare), per evitare che si formino depositi sulle stoviglie e sulla stessa lavastoiviglie. A questo scopo la lavastoviglie dispone di un addolcitore dell’acqua (fig.6) che viene rigenerato automaticamente, ad intervalli regolari grazie alla soluzione salina. Il consumo di sale per la rigenerazione dipende perciò dalla durezza dell’acqua localmente erogata. Per conoscere il grado di durezza dell’acqua rivolgete vi al vostro ufficio comunale oppure utilizzate un kit commerciale di rilevamento.

Per una rigenerazione ottimale dell’addolcitore é necessar io che il dispositivo D sia regolato in base alla durezza dell’acqua localmente erogata (vedi tabella) e che il serbatoio del sale sia sempre pieno di sale speciale.

23456789

Posizione

regolatore

del

1 2 3 4

Gradi

francesi

°fH

tedeschi

<15 >15 <25 >25 <40 >60 <90

>=maggiore/<=minore

>8,4 <14

>14 <22,4

>33,6 <50,4

LA2505-070

Gradi

°dH

<8,4

Page 68

LA2505-080

Segnalazione di controllo per l’introduzione del sale (SE PREVISTO)

La marcatura verde sotto il cappuccio , indica che c’é ancora sufficiente sale speciale nel serbatoio . Se la marcatura verde non é più visibile, allora é necessario introdurre altro sale speciale.

Introduzione del brillantante

Il brillantante che viene aggiunto automaticamente durante l’ultima fase di lavaggio, garantisce una veloce asciugatura delle stoviglie e evita la formazione di macchie e di sedimenti calcarei sulle stoviglie.

Utilizzare solo brillantanti specifici per lavastoviglie, altri prodotti non producono l’effetto desiderato.

Il serbatoio del brillantante S si trova sul lato interno dello sportello .

• Ruotate il tappo T del serbatoio di 1/4 di giro in senso antiorario per estrarlo.

• Introducete il brillantante fino alla linea tratteggiata. Quantità massima circa 140 ml.

• Rimettere il tappo.

• Pulite il brillantante eventualmente fuoriuscito con un panno, altrimenti durante il risciacquo si forma troppa schiuma.

LA2505-092

Segnalazione di controllo per l’intr oduzione del brillantante

Il brillantante deve essere inserito se l’indicatore sul serbatoio F, è di colore chiaro (

Quando il serbatoio é pieno, l’indicatore è di colore scuro.

LA2505-096

Page 69

1234567890

Regolazione del dosaggio di brillantante

La regolazione R del dosaggio si trova nell’apertura di carica della vaschetta del brillantante. E’ azionabile con un cacciavite e regolabile da 1 a 4, numeri che corrispondono all’aggiunta di brillantante da 1 a 4 ml. In f abbrica viene impostato il numero 2(2 ml). La vaschetta del brillantante completamente piena é sufficente per circa 50 programmi di lavaggio. E’ necessario effettuare un cambiamento nella quantità del dosaggio se l’esito del dosaggio non é quello desiderato.

• Pulire sempre il brillantante eventualmente fuo-

riuscito con un panno.

E’ importante controllare periodicamente il livello del brillantante, possibilmente ogni 31 cicli di lavaggio.

Introduzione del detersivo

LA2505-094

IMPORTANTE! Non utilizzate nella lavastoviglie

detersivo per lavare i piatti a mano! Questi producono molta schiuma, ma nella lavastoviglie non puliscono le stoviglie e possono addirittura

comprometterne il funzionamento. Utilizzate dunque solamente detersivi specifici per la lavasto viglie ad uso domestico. Conservate le confezioni dei detersivi ben chiuse e in luogo ben asciutto. Solo con il programma ammollo il detersivo non é necessario. Durante il programma il detersiv o viene prelevato dalla vaschetta automaticamente. La quantità di detersivo consigliata é 25 g.

L ’efficacia dei diver si detersivi può essere differente. Fate quindi attenzione alle dosi consigliate dalle rispettive case produttrici.

La vaschetta per il detersiv o si trova sul lato interno dello sportello.

Nel caso che il coperchio sia chiuso:

• Premere in avanti la leva di chiusura P. Il coper-

chio si apre a scatto.

• Introducete il detersivo nella v aschetta V.

• Per chiudere il coperchio, premerlo finché non

scatta la chiusura. Quando le stoviglie sono eccezionalmente sporche é possibile mettere detersivo in più nell’incavo del coperchio; riempite l’incavo fino all’orlo, questo detersivo é già attivo nella fase di ammollo.

LA2505-090

23456789

LA2505-100

Page 70

Come caricare e disporre le stoviglie

Due cestelli consentono di caricate i vari tipo di stoviglie.

• Togliete dalle stoviglie i resti più grandi di cibo per evitare il rischio di un intasamento del filtro e l’uscita di cattivi odori.

• Se le padelle e pentole sono particolarmente incrostate con resti di cibo (fritto o arrosto) immergeteli in un bagno d’acqua prima d’introdurli nella lavastoviglie .

Uso del cestello inferiore

Il cestello inferiore é predisposto per ricevere le stoviglie difficilmente lavabili e il cestello per le posate. Nel cestello inferiore vengono messi i piatti piani, fondi, padelle, zuppiere , coperchi e piatti di portata. I piatti piani e fondi de vono essere disposti tenendo in considerazione che tra i singoli piatti deve rimanere uno spazio intermedio.

LA2505-110

La loro posizione deve essere sempre v erticale in modo che l’acqua possa passare liberamente. Pentole e padelle de vono essere disposte sempre capovolte. Sono possibili tutte le combinazioni e possibilità di caricamento, però bisogna tenere in considerazione che le stoviglie, le pentole e le padelle vengono disposte in modo tale che tutte le superfici sporche siano esposte allo spruzzo d’acqua e che l’acqua possa defluire liberamente.

Posate

Per ottenere i migliori risultati di lav aggio, le posate de vono essere disposte con i manici v erso il basso . Cucchiai, forchette e coltelli de vono essere disposti negli appositi spazi della g riglia contenitore posate.

ATTENZIONE:

Posate particolarmente lunghe, e nel caso specifico “coltelli lunghi”, non v anno posizionati con le punte rivolte verso l’alto; ma v anno sistemati in posizione orizz ontale nel cestello superiore o lavati a mano.

LA2505-112

Page 71

1234567890

L’uso del cestello superiore

Il cestello superiore completamente estraibile riceve le stoviglie piccole e medie come bicchieri, piattini, tazzine da té e da caffé, insalatiere basse, pentole e padelle basse non molto sporche.I piattini da dolce de vono essere disposti sempre verticalmente; bicchieri, tazz e, pentole e padelle, capov olti. Le sto viglie leggere devono essere disposte tra i sostegni in modo da non essere colpiti dal getto di lav aggio. Il miglior risultato di lavaggio viene raggiunto quando si é trovata la disposizione più adatta delle stoviglie nei cestelli. Da questo momento in poi il processo di lavaggio può sviluppare tutta la sua efficacia.

A causa della temperatura elevata dell”acqua di lavaggio e della reazione chimica del detersivo impiegato, è consigliabile evitare oggetti di rame, stoviglie in alluminio anodizzato, posate con manici in legno o corno, porcellane delicate, stoviglie in vetro e plastica non termoresistente. In presenza di stoviglie di porcellana decorata, è consigliabile effettuare una prova di lavaggio su un singolo pezzo per verificare che la decorazione non venga modificata o danneggiata.

LA2505-120

Regolazione altezza cestello superiore.

Agendo sulla maniglia laterale (solo lato sinistro), è possibile regolare il cestello in altezza e inclinazione.

1 Regolazione posizione orizzontale 2 Regolazione posizione inclinata

LA2505-130

LA2505-132

23456789

LA2505-134

Page 72

Estrazione del cestello superiore

Il cestello superiore può essere estratto dalle guide come rappresentato nella figura.

Descrizione elementi di comando e indicazione

(Modello come fig. 18)

1) LED indicazione programmi

Si accende quando l’apparecchio é acceso.

- ON/OFF

2) Pulsante acceso/spento

Premere il pulsante per accendere l’apparecchio

3) Pulsante selezione programmi

4) Pulsante Start - Stop/pausa programma

5) Maniglia porta

Per aprire dov ete tir are in a v anti (una sicurezza elettr ica spegne la macchina quando la porta viene aperta).

3 4

Avviamento

Dopo il controllo della quantità di sale di rigenerazione (solo nella versione con contenitore sale) e brillantante, aprite completamente il rubinetto dell’acqua, disponete le stoviglie nei cestelli, versare il detersivo nel suo contenitore e il detersivo per il prelavaggio (se necessario) e chiudete la porta frontale.

Procedete come segue:

• Azionate il pulsante “acceso-spento” , “Lampeggia il led dell’ultimo programma eseguito”.

Selezione programma

• Alla prima pressione del tasto si conferma il programma corrispondente al led che lampeggia.

Alle successive pressioni si accenderà il led del prog r amma corrispondente al ciclo di lavaggio che si intende selezionare. A fine ciclo il led del programma selezionato lampeggia. Scegliete il programma

che ritenete più indicato al tipo di stoviglie da lavare.

Tasto Start

Premento il tasto con la porta chiusa la macchina inizia il ciclo di lavaggio ed il led del tasto stesso si accende.

Impostazione errate dei programmi (cambio programma)

• Per modificare un programma in corso, occorre premere il tasto Start per circa 6 secondi,

successivamente il led del programma selezionato inizia a lampeggiare . La fase di RESET si concluderà quando il led del tasto Start si spegne. A questo punto la macchina è pronta per una n uov a impostazione.

• Nel caso in cui abbiate dimenticato di inserire una stoviglia è possibile interrompere il ciclo di la v aggio

(preferibilmente solo se un programma è iniziato da poco) premendo il tasto Start che diventa lampeggiante, aprite la porta ed inserite le stoviglie. Per fare ripartire la macchina chiudete la porta e ripremete il tasto Start, il ciclo riprenderà dal punto in cui era stato interrotto.

• Per ripetere lo stesso programma, premere il tasto programmi di seguito il tasto Start .

LA2505-160

Page 73

1234567890

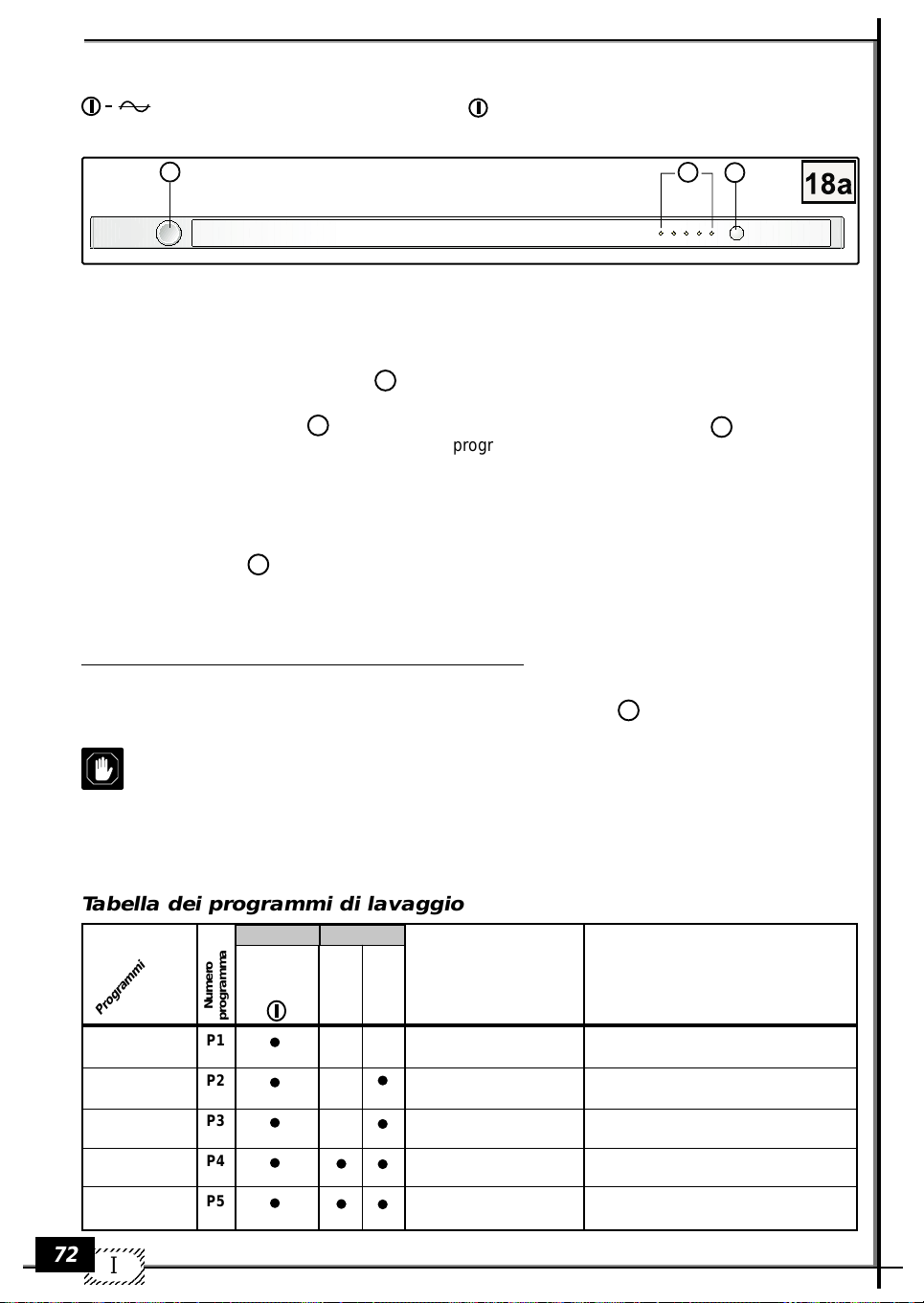

Descrizione elementi di comando e indicazione

1) LED indicazione programmi

Si accende quando l’apparecchio é acceso.

- ON/OFF

(Modello come fig. 18a)

2) Pulsante acceso/spento

3) Pulsante selezione programmi

Avviamento ed impostazione del programma

Procedete come segue:

• Azionate il pulsante “acceso-spento” , attendere che lampeggi il led dell’ultimo progr amma eseguito.

Selezione programma

Alla prima pressione del tasto si conferma il programma corrispondente al led che lampeggia.

Alle successive pressioni si accenderà il led del programma corrispondente al ciclo di lavaggio che si intende selezionare. Chiudete la porta frontale per fare iniziare il lavaggio. A fine ciclo il led del programma selezionato lampeggia.

Scegliete il programma che ritenete più indicato al tipo di stoviglie da lavare.

Impostazioni errate dei programmi (cambio programma)

• Per modificare un programma in corso occorre, aprire la por ta della lavastoviglie, premere il tasto Selezione programmi per circa 6 secondi, successivamente il led del programma selezionato inizia a lampeggiare velocemente. A questo punto chiudete la porta, la fase di Reset della durata di ca. 1 minuto si concluderà quando il lampeggio passa da veloce a lento, di seguito la macchina è pronta per una nuova impostazione.

• Nel caso in cui abbiate dimenticato di inserire una stoviglia è possibile interrompere il ciclo di lavaggio (preferibilmente solo se un programma è iniziato da poco) aprendo la porta frontale, a questo punto è possibile inserire le stoviglie. Perfare ripartire la macchina ciudete la porta, il ciclo riprenderà dal punto in cui era stato interrotto.

• Per ripetere lo stesso programma, premete il tasto selezione progr ammi , il led passa da lampeggiante a fisso, a questo punto è sufficiente chiudere la porta frontale per fare partire il programma di lavaggio.

Non aprite la macchina se un programma è iniziato.

Arresto

Dopo il ciclo di lavaggio , la la v astoviglie si ferma automaticamente, viene emesso un segnale sonoro di 3 beep (solo per la versione intermedia), ed il led del programma selezionato lampeggia. Per spegnerla, premere il bottone acceso/spento. Dopo ogni ciclo di lavaggio, chiudere assolutamente il rubinetto dell’acqua per isolare la lavastoviglie dalla rete di approvigionamento idrico.

Tabella dei programmi di lavaggio

Acceso

Spento

DETERSIVO

Pre-

lavaggio

Stoviglie

tipo di

Lavaggio

Pentole e stoviglie fino al prossimo ciclo di lavaggio

sporco

Stoviglie poco sporche

Stoviglie delicate molto sporche

Stoviglie normalmente sporche

Stoviglie molto sporche (con eccezione di parti delicate)

Descrizione programmi

Lavaggio breve a freddo in modo da non far attaccare i resti del cibo alle stoviglie

Lavaggio principale 2 risciacqui (1 freddo - 1 caldo)

1 Prelavaggio freddo - Lavaggio principale 2 risciacqui (1 freddo - 1 caldo)

1 Prelavaggio caldo - Lavaggio principale 3 risciacqui (2 freddi - 1 caldo)

Programmi

Ammollo

Rapido

Delicato 40°C

Normale 55°C (EN 50242)

Intensivo 65°C

23456789

PULSANTI

Numero

programma

Page 74

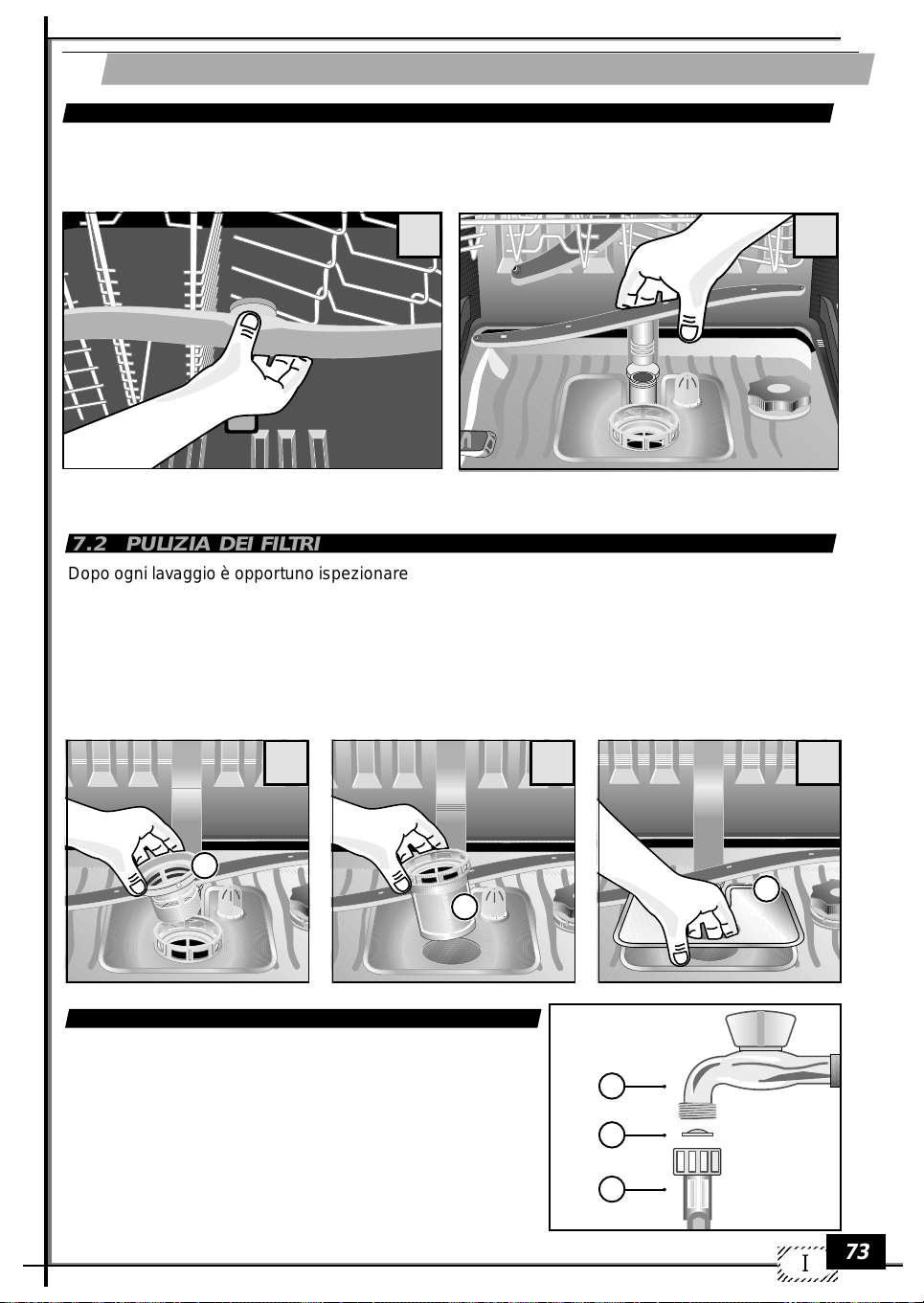

MANUTENZIONE

7.1 PULIZIA DEGLI IRRORATORI

Gli irroratori sono facilmente asportabili per consentire la periodica pulizia degli ugelli e per pre v enire possibili otturazioni. Lavateli accuratamente sotto un getto d’acqua e rimontateli nelle proprie sedi.

LA2505-210

Per smontare l’irroratore superiore: Svitate il supporto dell’irroratore in senso antiorario

Per smontare l’irroratore inferiore: Tirate l’irroratore verso l’alto e sfilatelo

7.2 PULIZIA DEI FILTRI

Dopo ogni lavaggio è opportuno ispezionare il gruppo filtrante e ripulirlo da e v entuali depositi agendo nel seguente modo:

• Estraete il filtro centrale 1.

• Sfilate il filtro esterno a pozzetto 2.

• Rimuovete la griglia mobile 3. T utti i componenti v anno puliti in acqua corrente . È indispensabile pulire con attenzione i filtr i in quanto la lavastoviglie non potrà funzionare con i filtri ostruiti. Vi raccomandiamo di rimettere a posto i filtri puliti per evitare danni alla pompa di lavaggio.

LA2505-220

LA2505-180

7.3 PULIZIA DEL FILTRO D’ENTRATA ACQUA

Pulite periodicamente il filtro B posto fra il rubinetto e il tubo d’entrata acqua.

• Chiudete il rubinetto dell’acqua A.

• Svitate l’attacco C, estraete il filtro B e pulitelo accuratamente sotto acqua corrente.

• Rimettete il filtro a posto e avvitate il tubo d’entrata acqua verificando che non vi siano perdite.

LA2505-190

LA2505-200

LA2505-040

Page 75

1234567890

7.5 PULIZIA DELLE SUPERFICI ESTERNE ALLA MACCHINA

Le superfici della macchina, di metallo e di plastica del frontalino , dev ono essere pulite periodicamente con un panno morbido ed umido. Non usate mai acidi o detergenti abrasivi.

Messa fuori servizio prolungata.

Se la lavastoviglie non viene usata per un lungo periodo, si deve procedere come segue:

• Fate girare due programmi di ammollo.

• Staccate la spina dalla rete elettrica.

• Scollegate il tubo di alimentazione dell’acqua.

• Lasciate leggermente aperta la porta frontale per evitare la formazione di cattivo odore.

7.6 TABELLA CODICI DI ERRORE - “versione base”

N.B.: Le anomalie vengono segnalate nel seguente modo: Tutti i led rimangono accesi, mentre lampeggia il led corrispondente al tipo di errore in corso.

Errore

LED 1

LED 2

LED 5

LED 4

Quando si verifica

Durante il carico

dell’acqua

(il programma si ferma)

A fine ciclo

Controlli da effettuare

- Rubinetto chiuso

- Filtro tubo di carico ostruito

- Tubo di scarico a terra

- Tubo di scarico rotto

- Tubo di alimentazione acqua piegato

- Insufficiente pressione dell’acqua

- Ripetere il ciclo di lavaggio

- Resettare la lavastoviglie

- Verificare

- Resettare la lavastoviglie

- Chiamare il centro di assistenza autorizzato

- Resettare la lavastoviglie

- Verificare se c’è pressione

- Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di errore

- Tubo di scarico piegato

- Il sifone è ostruito

- Pompa di scarico bloccata

- Griglie filtro intasate

- Pentola rovesciata

- Verificare

- Chiamare il centro di assistenza autorizzato

- Pulire le griglie filtro

- Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio

Azioni da fare

N.B.: Quando si contatta il centro assistenza tecnica autorizzato comunicare sempre il tipo di errore.

7.6 TABELLA CODICI DI ERRORE - “versione intermedia”

N.B.: Le anomalie vengono segnalate nel seguente modo: A) Tutti i led rimangono accesi, mentre lampeggia il led corrispondente al tipo di errore in corso. B) Beep continuo fino all’azzeramento dell’errore in corso.

Errore

LED 1

LED 2

LED 5

LED 4

LED 1-2

LED 3-4

Quando si verifica

Durante il carico

dell’acqua

(il programma si ferma)

A fine ciclo

Controlli da effettuare

- Rubinetto chiuso

- Filtro tubo di carico ostruito

- Tubo di scarico a terra

- Tubo di scarico rotto

- Tubo di alimentazione acqua piegato

- Insufficiente pressione dell’acqua

- Ripetere il ciclo di lavaggio

- Tubo di scarico piegato

- Il sifone è ostruito

- Pompa di scarico bloccata

- Griglie filtro intasate

- Pentola rovesciata

- Griglie filtro intasate

- Pentola rovesciata

- Ripetere il ciclo di lavaggio

- Resettare la lavastoviglie

- Verificare

- Resettare la lavastoviglie

- Chiamare il centro di assistenza autorizzato

- Resettare la lavastoviglie

- Verificare se c’è pressione

- Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di errore

- Verificare

- Chiamare il centro di assistenza autorizzato

- Pulire le griglie filtro

- Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio

- Pulire le griglie filtro

- Verificare a fine ciclo, posizionare correttamente le pentole al prossimo lavaggio

- Se si ripresenta lo stesso problema contattare subito il centro assistenza tecnica autorizzato comunicando il tipo di errore

N.B.: Quando si contatta il centro assistenza tecnica autorizzato comunicare sempre il tipo di errore.

23456789

Azioni da fare

Page 76

RICERCA GUASTI

Controllare prima se è possibile eliminare personalmente eventuali piccoli difetti dell’apparecchio con l’ausilio delle seguenti istruzioni. Se queste informazioni non sono di alcun aiuto per risolvere il problema, mettersi in contatto con il servizio tecnico assistenza clienti.

• Il programma non si avvia.

- I fusibili dell’impianto interno sono difettosi? L’ apparecchio é allacciato alla rete elettrica?

- Lo sportello é chiuso correttamente? Premere sullo sportello per chiuderlo completamente.

• Non entra acqua nell’apparecchio.

- Il rubinetto dell’acqua è aperto?

- Il filtro posto fra rubinetto e tubo di alimentazione acqua è otturato? Pulite eventualmente il filtro.

- Il tubo di carico dellacqua presenta delle strozzature? Controllate il tubo.

• L’indicazione di decorso del programma rimane ferma all’inizio del lavaggio.

- Il rubinetto dell’acqua è completamente aperto?

- Il filtro posto fra rubinetto e tubo di alimentazione acqua è otturato? Pulite eventualmente il filtro.

- La pressione minima dell’acqua è almeno di 0,05 MPa?

• L’acqua non viene scaricata.

- Il tubo di scarico presenta delle strozzature? Controllate l’installazione del tubo.

- Il sifone è otturato? Controllate il sifone.

• Le stoviglie non diventano pulite.

- Il programma selezionato è adatto al tipo e al grado di sporco delle stoviglie?

- Le stoviglie sono sistemate in modo tale che il getto dell’acqua possa r aggiungere la loro superficie interna ed esterna?

- I cestelli delle stoviglie non devono essere sovraccarichi.

- I bracci rotanti sono bloccati dalle stoviglie o da alcune posate?

- Tutti i filtri sul fondo del vano lavaggio sono puliti? I filtri sono messi al loro posto correttamente?

- La dose di detersivo introdotta è quella corretta?

- Il tubo discarico dell’acqua è installato correttamente?

- C’è ancora sale speciale nel serbatoio del sale? (se previsto) Senza il sale speciale l’acqua non viene addolcita.

- L’impianto addolcitore dell’acqua (se pre visto) è regolato in base alla durezza dell’acqua localmente erogata?

• Le stoviglie non si asciugano e rimangono opache.

- C’è ancora brillantante nel serbatoio?

• I bicchieri e le stoviglie presentano delle striature, striscie, macchie lattiginose oppure una patina blu lucente.

- Durante il risciacquo viene prelevata una dose eccessiva di brillantante. Diminuire il dosaggio di brillantante.

• I bicchieri e le stoviglie presentano macchie di gocce d’acqua ormai asciutte.

- Durante il risciacquo viene prelevata una dose insufficiente di br illantante? Aumentare il dosaggio di brillantante.

Avvertenza!

Dato che la lavasto viglie è stata collaudata e controllata accuratamente in fabbrica, si potranno trovare per questo delle goccioline di acqua che scompariranno dopo il primo lavaggio.

Page 77

461305061

29/09/04

Litograf s.r.l. Jesi
