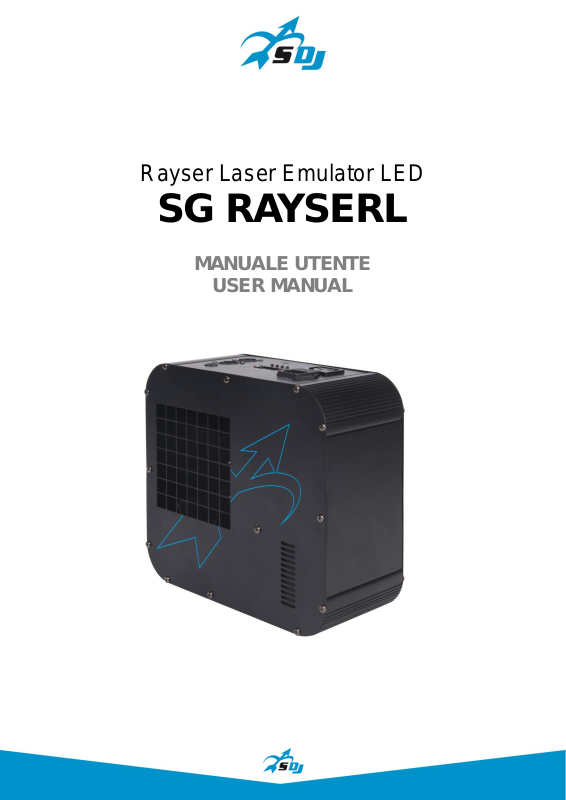

Rayser Laser Emulator LED
SG RAYSERL
MANUALE UTENTE
USER MANUAL
Rev. 01-02/16
INDICE:
1. INTRODUZIONE p. 3
2. ISTRUZIONI DI SICUREZZA p. 4
3. APERTURA CONFEZIONE E CONTROLLO p. 6
4. INSTALLAZIONE ED ACCENSIONE p. 7
5. ISTRUZIONI PER L'USO p. 9
6. MANUTENZIONE p. 12
7. SPECIFICHE TECNICHE p. 12
INDEX:
1. INTRODUCTION p. 13
2. SAFETY INSTRUCTIONS p. 14
3. OPENING AND CONTROL p. 16
4. INSTALLATION AND SWITCH ON p. 17
5. SETUP p. 19
6. MAINTENANCE p. 22
7. TECHNICAL SPECIFICATIONS p. 22
2
1. INTRODUZIONE
Grazie per avere scelto un nostro prodotto!
Vi preghiamo di fare riferimento alle istruzioni e alle avvertenze contenute nel presente
manuale per l’utilizzo del dispositivo e di conservarlo per future consultazioni.
Il presente manuale contiene informazioni riguardanti l’installazione e l’utilizzo del
dispositivo.
Le informazioni contenute in questo documento sono state attentamente redatte e
controllate. Tuttavia non è assunta alcuna responsabilità per eventuali inesattezze. Tutti i
diritti sono riservati e questo documento non può essere copiato, fotocopiato, riprodotto o
per intero o in parte senza previo consenso scritto della PROEL. PROEL si riserva il diritto di
apportare senza preavviso cambiamenti e modifiche estetiche, funzionali o di design a
ciascun proprio prodotto. PROEL non assume alcuna responsabilità sull’uso o
sull’applicazione dei prodotti qui descritti.
Il simbolo del cassonetto barrato, riportato sul prodotto o sulla documentazione,
indica che il prodotto non deve essere smaltito con altri rifiuti domestici al
termine del ciclo di vita. Per evitare eventuali danni all’ambiente si invita l’utente
a separare questo prodotto da altri tipi di rifiuti e di riciclarlo in maniera
responsabile per favorire il riutilizzo sostenibile delle risorse materiali. Gli utenti domestici
sono invitati a contattare il rivenditore presso il quale è stato acquistato il prodotto o l’ufficio
locale preposto per tutte le informazioni relative alla raccolta differenziata e al riciclaggio per
questo tipo di prodotto. Gli utenti aziendali sono invitati a contattare il proprio fornitore e
verificare i termini e le condizioni del contratto di acquisto. Questo prodotto non deve essere
smaltito unitamente ad altri rifiuti commerciali.
Il simbolo del lampo con freccia in un triangolo equilatero intende avvertire
l'utilizzatore della presenza di "tensioni elettriche pericolose" non isolate
all'interno dell'involucro del prodotto, che possono avere una intensità sufficiente
a costituire rischio di scossa elettrica alle persone.
Il punto esclamativo in un triangolo equilatero intende avvertire l'utilizzatore
della presenza di importanti istruzioni per l'utilizzo e la manutenzione nella
documentazione che accompagna il prodotto.
Il simbolo della F indica che è consentito il montaggio dell’apparecchio su superfici
normalmente infiammabili.
Il prodotto a cui questo manuale si riferisce è conforme alle Direttive Europee di
cui sono oggetto relative alla sicurezza delle apparecchiature alimentate in Bassa
Tensione (LVD) ed alla compatibilità elettromagnetica (EMC)
3
2. ISTRUZIONI DI SICUREZZA
Attenzione! Questo prodotto non è adatto ad un uso domestico.
Leggere il presente manuale prima di installare e dare corrente all’apparecchiatura, seguire le
precauzioni di sicurezza elencate di seguito ed osservare tutti gli avvertimenti indicati nel
presente manuale e stampati sull’apparecchiatura. Si prega di contattare un distributore
PROEL per ricevere assistenza riguardo qualsiasi dubbio su come attivare l’apparecchiatura in
modo sicuro. Rivolgersi ad un tecnico qualificato per qualsiasi operazione di manutenzione
non descritta nel presente manuale.
Non modificare l’apparecchiatura e non installare accessori e kit di aggiornamento che non
siano quelli originali PROEL.
Le persone coinvolte nell’installazione e nella manutenzione del dispositivo devono:
- Essere qualificate
- Seguire le istruzioni del presente manuale nei teatri, nelle sale, nei luoghi in cui si svolgono
gli eventi, ecc.
VERIFICHE PRIMA DELL'INSTALLAZIONE
Assicurarsi che tutte le parti per il fissaggio del prodotto siano in buone condizioni.
Assicurarsi che il punto di ancoraggio sia stabile prima di posizionare il prodotto.
Il cavo di sicurezza deve essere debitamente agganciato al dispositivo e fissato alla struttura
di sostegno in modo che, in caso di cedimento del sistema di supporto primario, si abbia la
minore caduta possibile del dispositivo.
Se il cavo di sicurezza si usura, deve essere sostituito con un ricambio originale.
DISTANZA MINIMA DEGLI OGGETTI ILLUMINATI
Il proiettore deve essere posizionato in modo tale che gli oggetti investiti dal fascio di luce
siano ad almeno 2 metri dalle lenti del proiettore.
DISTANZA MINIMA DA MATERIALI INFIAMMABILI
Il prodotto deve essere posizionato in modo tale che qualsiasi materiale infiammabile sia ad
almeno 0,50 metri da qualsiasi punto della superficie del dispositivo. Non porre mai filtri o
altri materiali sopra le lenti o sull’asse ottico.
SUPERFICI DI MONTAGGIO
Adatto per il montaggio su superfici con caratteristiche ignifughe normali e/o infiammabili.
TEMPERATURE DI RIFERIMENTO
Il range di temperatura ambiente d'utilizzo del dispositivo varia tra +5°C (min) e +40°C (max),
al di fuori di tale intervallo l'apparecchio non deve essere utilizzato.
La temperatura massima dell’alloggiamento Tb=80°C non deve mai essere superata. Non
ostruire le ventole di scarico, garantire uno spazio libero di almeno 0,5 metri attorno ai fori di
aerazione.
4
ATTENZIONE! PERICOLO PER GLI OCCHI!
Non guardare direttamente la fonte di luce
CLASSE DI PROTEZIONE IP20
Il dispositivo è protetto contro la penetrazione di corpi solidi di dimensioni superiori a 12 mm
(0.47”) di diametro (prima cifra 2), ma non contro la caduta di gocce d’acqua, pioggia, schizzi
o getti d’acqua (seconda cifra 0).
Usare solo in ambienti asciutti. Usare solo all’interno.
Non esporre l’apparecchiatura a pioggia o ad umidità.
PROTEZIONE CONTRO LE SCOSSE ELETTRICHE
Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente
messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione del prodotto dai
contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali
opportunamente dimensionati.
COLLEGAMENTO ALLA RETE DI ALIMENTAZIONE
Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico
qualificato.
Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali
l'apparecchio è progettato, come indicato nella targhetta dei dati elettrici. Tale targhetta
indica anche la potenza assorbita a cui è necessario fare riferimento per valutare il numero
massimo di dispositivi da collegare alla linea elettrica, al fine di evitare sovraccarichi.
Se il cavo di alimentazione esterno di questa apparecchiatura da illuminazione è danneggiato,
deve essere sostituito con un cavo speciale, disponibile esclusivamente presso i rivenditori
PROEL.
Non attivare mai l’apparecchiatura con lenti e/o coperture mancanti o danneggiate.
In caso di non utilizzo, si consiglia di scollegare il proiettore dalla rete elettrica .
MANUTENZIONE
Prima di iniziare qualsiasi operazione di manutenzione o pulire il prodotto, togliere la
tensione dalla rete di alimentazione e scollegare il cavo dal dispositivo.
Dopo lo spegnimento non rimuovere alcuna parte del dispositivo per almeno 35 minuti onde
evitare il rischio di bruciature.
Le lenti, se danneggiate, devono essere sostituite con ricambi originali.
AVVERTENZE
ATTENZIONE. Non guardare direttamente la fonte luminosa.
Non guardare il fascio di luce con lenti, occhiali, specchi o strumenti ottici similari che
potrebbero modificare la convergenza di luce, arrecando gravi danni a persone e/o cose.
5
ATTENZIONE!
Se l'apparecchio è stato esposto a drastici sbalzi di temperatura,
lasciare spenta l'unità finché non raggiunge la temperatura ambiente
in quanto la presenza di condensa potrebbe danneggiare il prodotto
se acceso.
1
2
1
3
4
3. APERTURA DELLA CONFEZIONE E CONTROLLO
Aprire con cura la confezione, verificare il contenuto e assicurarsi che tutte le parti siano
presenti e siano in buone condizioni. Nel caso in cui alcune parti non siano presenti o siano
danneggiate, contattare immediatamente il proprio fornitore e conservare l’imballaggio per
la verifica.
Controllare che la scatola contenga i seguenti articoli:
N° 1 SG RAYSERL
N° 1 Cavo di alimentazione
N° 1 Manuale Utente
VISTA FRONTALE
1 – Uscita raggio
VISTA SUPERIORE
1 – Display + Pulsantiera
2 – Power IN /OUT
3 – 3-pin DMX IN /OUT
4 – Microfono
6
ATTENZIONE! E'OBBLIGATORIO
il montaggio della fune di sicurezza (PLH200 venduta
separatamente) nel caso in cui il prodotto sia appeso
a parete, a soffitto o su truss. Ad eccezione di
quando il dispositivo è appoggiato a pavimento, il
montaggio del cavo di sicurezza è obbligatorio.
4. - INSTALLAZIONE ED ACCENSIONE
4.1 - INSTALLAZIONE PRODOTTO
- Non scuotere l'apparecchio. Evitare l'utilizzo di forza eccessiva durante le operazioni di
installazione o fissaggio dell'unità.
- L'unità può essere installata a pavimento in appoggio sugli appositi piedini in gomma, a
parete, a soffitto o su truss.
7
4.2 - COLLEGAMENTO ALLA LINEA DI ALIMENTAZIONE
Il dispositivo deve essere collegato ad un sistema di alimentazione dotato di un’efficiente
messa a terra. Inoltre, si consiglia di proteggere le linee di alimentazione dei prodotti dai
contatti indiretti e/o da cortocircuiti verso massa utilizzando interruttori differenziali
opportunamente dimensionati.
Il collegamento alla rete elettrica deve essere effettuato da un installatore elettrotecnico
qualificato.
Assicurarsi che la frequenza di rete e la tensione corrispondano a quelle per le quali il
dispositivo è progettato, come indicato nella targhetta dei dati elettrici. .
4.3 - COLLEGAMENTO ALLA CATENA DMX
Utilizzare un cavo conforme alle specifiche EIA RS-485: bipolare intrecciato, schermato,
120Ohm di impedenza caratteristica e bassa capacità (PROEL DMXD – DMXD1).
Non utilizzare cavo microfonico o altro cavo con caratteristiche diverse da quelle specificate.
Le terminazioni devono essere effettuate con connettorimaschio/femmina tipo XLR a 3 pin. È
necessario inserire sull’ultimo apparecchio uno spinotto terminale con una resistenza da
120Ohm (minimo1/4 W) tra i terminali 2 e 3.
IMPORTANTE: I cavi non devono entrare in contatto tra di loro o con l’involucro metallico dei
connettori. L’involucro stesso deve esserecollegato alla calza di schermo ed al piedino 1 dei
connettori.
8
ADDR
d001 – d512
Impostazione indirizzo DMX
CHMD
10 CH
Modalità 10 canali
13 CH
Modalità 13 canali
SLMD
MAST
Modalità Master
SL 1
Modalità Slave 1
SL 2
Modalità Slave 2 (non attivo)
AUTO
SH 0 … SH 7
Modalità Automatica: esecuzione programmi interni (SH0 – SH7)
SOUN
ON/OFF
Modalità Musicale
SENS
0 … 100
Sensibilità microfono
LED
ON/OFF
Spegnimento display
DISP
Inversione display
PINT
YES / NO
Inversione motore 1
TINT
YES / NO
Inversione motore 2
TEST
Test
RSET
Reset
5. –ISTRUZIONI PER L’USO
5.1 –MAPPA DEL MENU’
5.2 – MODALITA' MASTER/SLAVE
In questa modalità possono essere collegate più unità insieme come un'unica catena e
funzionare in modo sincronizzato.
Utilizzare un cavo DMX per collegare insieme tutte le unità dal connettore DMX OUT a
DMX IN.
Definire la prima unità della catena come Master. Impostare le unità Slave selezionando la
modalità DMX con indirizzo 001
Far funzionare l’unità Master in modalità Automatica (Auto - Master) o Musicale (Soun -
Master) per far funzionare l’intero sistema. L'intera catena di unità Slave si comporterà
come l'unità Master.
9
Modalità Canali
Funzione
Valore
Descrizione
10
13
1 1 Movimento motore 1
000 – 127
Scansione progressiva
128 – 255
Oscillazione da lento a veloce
2 2 Movimento motore 2
000 – 127
Scansione progressiva
128 – 255
Oscillazione da lento a veloce
3 3 Colori
000 – 003
Open
004 – 007
Bianco / Rosso
008 – 011
Rosso
012 – 015
Rosso / verde
016 – 019
Verde
020 – 022
Verde / Blu
023 – 026
Blu
027 – 030
Blu / Giallo
031 – 034
Giallo
035 – 038
Giallo / Arancio
039 – 042
Arancio
043 – 045
Arancio / Magenta
046 – 049
Magenta
050 – 053
Magenta / Ciano
054 – 057
Ciano
058 – 061
Ciano / Rosa
062 – 064
Rosa
065
Rosa / Bianco
066 – 128
Inserimento progressivo colori
129 – 190
Rotazione antioraria da veloce a lento
191 – 193
Stop
194 – 255
Rotazione oraria da lento a veloce
4 4 Strobo
000 – 007
Nessuna funzione
008 – 015
Full ON
016 – 131
Strobo da lento a veloce
132 – 139
Full ON
140 – 181
Pulsazioni apertura da lento a veloce
182 – 189
Full ON
190 – 231
Pulsazioni chiusura da lento a veloce
232 – 239
Full ON
240 – 247
Strobo random
248 – 255
Full ON
5 5 Dimmer
000 – 255
Dimmer 0 – 100%
6 6 Gobo
000 – 008
Gobo 1
009 – 016
Gobo 2
017 – 025
Gobo 3
026 – 033
Gobo 4
034 – 042
Gobo 5
5.3 – MODALITA' DMX
10
043 – 050
Gobo 6
051 – 059
Gobo 7
060 – 067
Gobo 8
068 – 076
Gobo 9
077 – 084
Gobo 10
085 – 093
Gobo 11
094 – 101
Gobo 12
102 – 110
Gobo 13
111 – 118
Gobo 14
119 – 127
Gobo 15
128 – 135
Gobo 16
136 – 144
Gobo 17
145 – 152
Gobo 18
153 – 161
Gobo 19
162 – 169
Gobo 20
170 – 178
Gobo 21
179 – 186
Gobo 22
187 – 195
Gobo 23
196 – 203
Gobo 24
204 – 212
Gobo 25
213 – 220
Gobo 26
221 – 229
Gobo 27
230 – 237
Gobo 28
238 – 246
Gobo 29
247 – 255
Full ON
7 Movimento Dx/Sx
000 – 127
Movimento verso sinistra
128 - 255
Movimento verso destra
8 Movimento
Alto/Basso
000 – 127
Movimento verso l’alto
128 - 255
Movimento verso il basso
9 Rotazione a step
000 – 063
0°
064 – 127
90°
128 – 191
180°
192 – 255
270°
7
10
Rotazione asse Z
000 – 009
Nessuna funzione
010 – 120
Rotazione oraria da veloce a lento
121 – 134
Nessuna funzione
135 – 245
Rotazione antioraria da lento a veloce
246 – 255
Nessuna funzione
8
11
Rotazione X/Y
000 – 009
Nessuna funzione
010 – 120
Rotazione Y da veloce a lento
121 – 134
Nessuna funzione
135 – 245
Rotazione X da lento a veloce
246 - 255
Nessuna funzione
9
12
Zoom
000 – 127
Zoom progressivo a stringere
128 – 255
Pulsazioni zoom da lento a veloce
10
13
Special
000 – 099
Nessuna funzione
11
100 – 199
Reset
200 – 255
Modalità Automatica
250 mm
270 mm
250 mm
110 mm
6. - MANUTENZIONE
Per garantire ottime prestazioni, l’apparecchio deve essere pulito frequentemente. Scollegare
l’apparecchio della corrente e lasciarlo raffreddare per almeno 35 minuti onde evitare il
rischio di bruciature. Utilizzare un aspirapolvere o compressore e una spazzola morbida o un
panno per lenti per rimuovere la polvere depositata.
Le lenti, come qualsiasi altra parte eventualmente danneggiata, devono essere sostituite con
ricambi originali.
7. - SPECIFICHE TECNICHE
Alimentazione: 100-240V, 50/60HZ
LED: 1x30W
Ruota colori: 8 colori + bianco
Potenza assorbita: 60W
Modalità operative: Auto, Sound active, Master/slave, DMX512
Regolazione elettronica della luminosità 0-100%
DMX: 10 - 13 canali
Display LED per impostazione indirizzo e funzioni
Dimensioni (L x A x P): mm.270x250x110 (escluso staffa)
Peso: kg 3,7
12
1. - INTRODUCTION
Thank You for choosing one of Our products!
Please refer to the instructions and warnings contained in this user manual, please retain it
for future reference.
This manual contains information about the installation and use of the device.
The information contained in this publication has been carefully prepared and checked.
However it is not assumed any responsibility for any inaccuracies. All rights are reserved and
this document can not be copied, photocopied, reproduced in whole or in part without
previous written permission of PROEL. PROEL reserves the right to make, without notice, any
aesthetical, functional or design changes or modifications in everyone of its products. PROEL
doesn't assume any responsibility for the use or application of the products here described.
The crossed bin symbol, shown on the product or on accompanying documents,
indicates that the product should not be disposed with other household waste at
the end of the lifecycle. To avoid any damage to the environment, the user is
encouraged to separate this product from other kinds of wastes and recycle it
responsibly to promote the sustainable reuse of material resources. Home users are
encouraged to contact the retailer where they purchased this product or their local
government office for details on separate collection and recycling this type of product.
Business users are encouraged to contact their supplier and check the terms and conditions
of the purchase contract. This product should not be mixed with other commercial waste.
The lightning symbol with arrow in an equilateral triangle intends to alert the user
to the presence of not insulated "dangerous voltages" within the product's
enclosure that may be of sufficient magnitude to constitute a risk of electric
shock to persons.
The exclamation point symbol within an equilateral triangle intends to alert the
user to the presence of important instructions for use and maintenance on the
accompanying documents of the product.
The “F” inside an equilateral reversed triangle means that the product is suitable
for mounting on normally flammable surfaces.
The product to which this manual refers comply with the European Directives
pursuant to the safety of electrical equipment supplied at low voltage (LVD) and to
the Electromagnetic Compatibility (EMC)
13
2. - SAFETY INSTRUCTIONS
Caution! This product is not suitable for household illumination.
Please read this manual before installing and applying power to the equipment, follow the
safety precautions listed below and observe all warnings in this manual and printed on.
Please contact a PROEL distributor for assistance with any questions about how to activate
the equipment safely. Contact a qualified technician for any maintenance work not described
in this manual.
Do not modify the fixture or install accessories and upgrade kits that are not the Proel
original ones.
People involved in the installation and maintenance of the device must:
- Be qualified
- Follow the instructions of this manual in the theaters, in the halls, in the places where the
events take place, etc.
CHECKS BEFORE INSTALLATION
Make sure all the parts for fixing the product are in good condition.
Make sure that the anchor point is stable before positioning the product.
The safety cable must be properly attached to the device and fixed to the supporting
structure so that, in case of failure of the primary supporting system, it has the lowest
possible fall of the device.
If the safety cable wear, must be replaced with an original spare.
MINIMUM DISTANCE OF ILLUMINATED OBJECTS
The projector must be positioned so that the objects hit by the beam of light are at least 2
meters from the lens of the projector.
MINIMUM DISTANCE FROM FLAMMABLE MATERIALS
The product must be positioned so that any flammable material is at least 0.50 meters from
any point of the surface of the device. Never place filters or other materials over the lens or
on the optical axis.
MOUNTING SURFACES
The device is suitable for mounting on normally flammable surfaces.
REFERENCE TEMPERATURE
The ambient temperature range of use of the device varies between + 5 ° C (min) and + 40 ° C
(max), outside of that range the device should not be used.
The maximum temperature of the housing Tb = 80 ° C must never be exceeded. Do not block
the exhaust fans, ensuring a minimum clearance of 0.5 meters around the ventilation holes.
14
WARNING! DANGER FOR THE EYES!
Do not look directly at the light source
IP20 PROTECTION RATING
The device is protected against the penetration of solid bodies larger than 12 mm (0,47 ") in
diameter (first digit 2), but not against dripping water, rain, splashes or jets of water (second
digit 0). Use only in dry areas. Inside use only. Do not expose the equipment to rain or
moisture.
PROTECTION AGAIN ELECTRIC SHOCK
The device must be connected to a power supply system with efficient earthing. Moreover, it
is recommended to protect power supply lines of the product from indirect contact and / or
shorting to earth by using appropriately sized anti electrical shock switch.
CONNECTION TO THE MAINS
The electrical connection must be carried out by a qualified electrician.
Ensure that the mains frequency and voltage correspond to those for which the equipment is
designed, as shown in the electrical data label. This label also shows the power consumption
that is necessary to refer to evaluate the maximum number of devices to be connected to
the electricity line, in order to avoid power overloading.
If the external power cord of this light is damaged, it must be replaced with a special cord
exclusively available from Your PROEL dealer.
Never operate the equipment with lenses and / or covers missing or damaged.
In case of non-use, it is recommended to unplug the projector from the mains.
MAINTENANCE
Before starting any maintenance or cleaning the product, disconnect the power from the
mains and disconnect the power cable from the device. After switching off, do not remove
any part of the device for at least 35 minutes to avoid the risk of burns. The lenses, if
damaged, must be replaced with original spare parts.
WARNING
CAUTION. Do not look directly at the light source. Do not look at the beam with lenses,
glasses, mirrors or similar optical instruments that could change the convergence of light,
causing serious damage to people and / or things.
15
WARNING!
If the product has been exposed to drastic temperature changes, let
the unit turned off until it reaches room temperature because the
presence of condensation can damage the product if it is turned on.
1
2
1
3
4
3. - OPENING AND CONTROL
Carefully open the package, check the content and make sure that all the parts are present
and are in good condition. In cases where some parts are not present or are damaged,
immediately contact Your supplier and retain the packaging for verification.
Verify that the box contains the following items:
N° 1 SG RAYSERL
N° 1 Power cord
N° 1 User Manual
FRONT VIEW
1 – Ray output
TOP VIEW
1 – Power IN / OUT
2 – 3-pin DMX IN /OUT
3 – Main switch
16
WARNING! IT'S REQUIRED
the mounting of the safety rope (PLH200 sold
separately) in the case where the product is hung on
a wall, ceiling or on a truss. Except when the device
is placed in the floor, the safety cable is always
required.
4. - INSTALLATION AND SWITCH ON
4.1 - PRODUCT INSTALLATION
- Do not shake the device. Avoid the use of too much force during installation or unit fixing.
- The unit can be installed on the floor resting on the rubber feet, on the wall, ceiling or on a
truss.
17
4.2 - CONNECTION TO THE MAINS
The device must be connected to a power supply system with a proper earth system.
Moreover, it is recommended to protect power supply lines of the products from indirect
contact and / or shorting to earth by using appropriately sized anti electrical shock switch.
The electrical connection must be carried out by a qualified electrician. Ensure that the
mains frequency and voltage correspond to those for which the device is designed, as shown
in the electrical data label.
4.3 – CONNECTION TO THE DMX CHAIN
Use a cable conforming to specifications EIA RS-485: pole twisted, shielded, 120 Ohm
characteristic impedance and low capacity(PROEL DMXD – DMXD1).
Do not use microphone cable or other cable with different characteristics than those
specified. Terminations must be made with male / female XLR 3-pin connectors. You must
enter on the last device a terminal plug with a 120Ohm resistance (min1 / 4 W) between
terminals 2 and 3.
IMPORTANT: The cables must not come into contact with each other or with the metal
housing of the connectors. The housing itself must be connected to the shield braid and to
pin 1 of the connectors.
18
ADDR
d001 – d512
DMX address
CHMD
10 CH
10 channels mode
13 CH
13 channels mode
SLMD
MAST
Master mode
SL 1
Slave 1 mode
SL 2
Slave 2 mode (not active)
AUTO
SH 0 … SH 7
Automatic mode (show 0 – show 7)
SOUN
ON/OFF
Sound mode
SENS
0 … 100
Microphone sensitivity
LED
ON/OFF
Display off
DISP
Display reverse
PINT
YES / NO
Motor 1 reverse
TINT
YES / NO
Motor 2 revers
TEST
Test
RSET
Reset
5. - SETUP
5.1 – MENU
5.2 – MASTER/SLAVE MODE
In this mode, more units can be linked together as a single chain and work in a synchronized
way.
Use a DMX cable to link together all the units from the connector DMX OUT to DMX IN.
Define the first unit of the chain as MASTER, all other units must be set in SLAVE mode
(DMX address = 001).
Operate the Master unit in Automatic mode (Auto - Master) or Musical (Sound - Master)
to operate the entire system. The entire chain of Slave unit will act as the Master unit.
19
Channels mode
Function
Value
Description
10
13
1 1 Motor 1 movement
000 – 127
Progressive scan
128 – 255
Swinging from slow to fast
2 2 Motor 2 movement
000 – 127
Progressive scan
128 – 255
Swinging from slow to fast
3 3 Colors
000 – 003
Open
004 – 007
White / Red
008 – 011
Red
012 – 015
Red/ Green
016 – 019
Green
020 – 022
Green / Blue
023 – 026
Blue
027 – 030
Blue / Yellow
031 – 034
Yellow
035 – 038
Yellow / Orange
039 – 042
Orange
043 – 045
Orange / Magenta
046 – 049
Magenta
050 – 053
Magenta / Cyan
054 – 057
Cyan
058 – 061
Cyan / Pink
062 – 064
Pink
065
Pink / White
066 – 128
Progressive color insertion
129 – 190
Counterclockwise rotation from fast to
slow
191 – 193
Stop
194 – 255
Clockwise rotation from slow to fast
4 4 Strobe
000 – 007
No function
008 – 015
Full ON
016 – 131
Strobe from slow to fast
132 – 139
Full ON
140 – 181
Pulse in from slow to fast
182 – 189
Full ON
190 – 231
Pulse out from slow to fast
232 – 239
Full ON
240 – 247
Random strobe
248 – 255
Full ON
5 5 Dimmer
000 – 255
Dimmer 0 – 100%
6 6 Gobo
000 – 008
Gobo 1
009 – 016
Gobo 2
017 – 025
Gobo 3
026 – 033
Gobo 4
5.3 – DMX MODE
20
034 – 042
Gobo 5
043 – 050
Gobo 6
051 – 059
Gobo 7
060 – 067
Gobo 8
068 – 076
Gobo 9
077 – 084
Gobo 10
085 – 093
Gobo 11
094 – 101
Gobo 12
102 – 110
Gobo 13
111 – 118
Gobo 14
119 – 127
Gobo 15
128 – 135
Gobo 16
136 – 144
Gobo 17
145 – 152
Gobo 18
153 – 161
Gobo 19
162 – 169
Gobo 20
170 – 178
Gobo 21
179 – 186
Gobo 22
187 – 195
Gobo 23
196 – 203
Gobo 24
204 – 212
Gobo 25
213 – 220
Gobo 26
221 – 229
Gobo 27
230 – 237
Gobo 28
238 – 246
Gobo 29
247 – 255
Full ON
7 Left / Right movement
000 – 127
Left movement
128 - 255
Right movement
8 Up / Down movement
000 – 127
UP movement
128 - 255
DOWN movement
9 Step rotation
000 – 063
0°
064 – 127
90°
128 – 191
180°
192 – 255
270°
7
10
Z-axis rotation
000 – 009
No function
010 – 120
Clockwise rotation from fast to slow
121 – 134
No function
135 – 245
Counterlockwise rotation from slow to
fast
246 – 255
No function
8
11
X/Y-axis rotation
000 – 009
No function
010 – 120
Y-rotation from fast to slow
121 – 134
No function
135 – 245
X-rotation from slow to fast
246 - 255
No function
9
12
Zoom
000 – 127
Progressive zoom in
21
128 – 255
Zoom pulse from slow to fast
10
13
Special
000 – 099
No function
100 – 199
Reset
200 – 255
Auto mode
250 mm
270 mm
250 mm
110 mm
6. - MAINTENANCE
To ensure optimal performance, the unit must be frequently cleaned. Unplug the device
from the mains and let it cool for at least 35 minutes to avoid the risk of burns. Use a vacuum
cleaner or an air compressor and a soft brush or a lens cloth to remove the dust deposited.
The lenses, like any other damaged part, must be replaced with original spare parts.
7. - TECHNICAL SPECIFICATIONS
Power Supply: 100-240V, 50/60HZ
LED: 30W
Color wheel: 8 colors + white
Power consumption: 60W
Operation Mode: Auto, Sound active, Master/slave, DMX512
Electronic Dimming 0-100%
DMX: 10 – 13 channels
LED display for address and function setting
Dimensions (L x H x D): mm.270x250x110 (without bracket)
Weight: kg 3,7
22
23
Proel S.p.A.
Via alla Ruenia 37/43
64027 Sant'Omero (TE) ITALY
Tel. +39 0861 81241
Fax. +39 0861 887862
Mail: info@proel.com
Web: www.proel.com
Loading...
