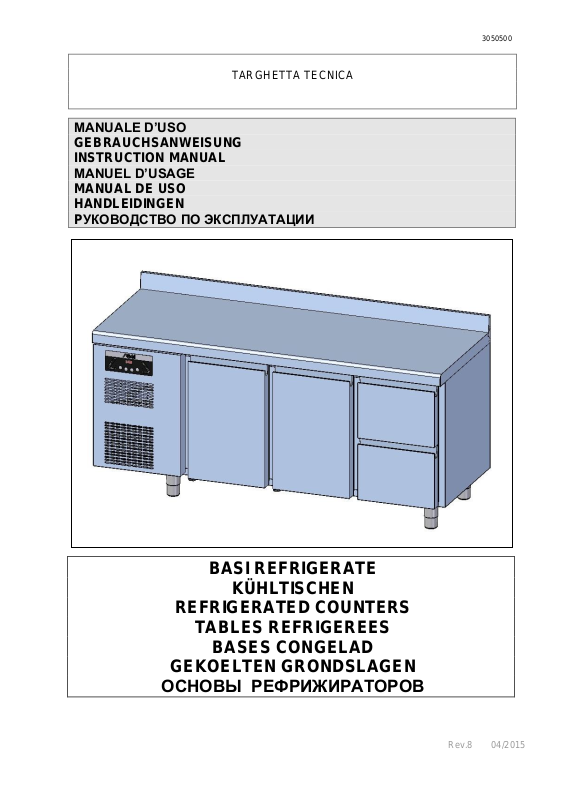

Sagi KUA2M, KUB2, KUC4A, KUB2A User guide

Rev.8 04/2015

TARGHETTA TECNICA

MANUALE D’USO GEBRAUCHSANWEISUNG INSTRUCTION MANUAL MANUEL D’USAGE MANUAL DE USO HANDLEIDINGEN PУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

3050500

BASI REFRIGERATE

KÜHLTISCHEN

REFRIGERATED COUNTERS

TABLES REFRIGEREES

BASES CONGELAD

GEKOELTEN GRONDSLAGEN

ОСНОВЫ РЕФРИЖИРАТОРОВ

Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti

indicazioni riguardanti la sicurezza d’uso e di manutenzione

Conservare con cura questo libretto per ogni ulteriore consultazione dei vari operatori

Il costruttore si riserva il diritto di apportare modifiche al presente manuale, senza preavviso e responsabilità

as to safety during installation , use and maintenance

alcuna.

Carefully read the instructions contained in this handbook. You may find important recommendations

This handbook is to be Kept for further use by operators

The Manufacturer is not liable for any changes to this handbook, which may be altered without prior notice.

Die in diesem Büchlein enthaltenen Hinweise genau durchlesen, da sie wichtige Anweisungen für

die Sichertheit bei installation, Gebrauch und Wartung liefem

Bewarhen Sie dieses Büchlein für jede weitere Befragung seitens der verschiedenen Bedienern gut auf

instructions concernant la sécurité d’installation,d’emploi et d’entretien

Garder soigneusement ce livret pour toute consultation nécessaire aux différents opérateurs

Dit boekje zorgvuldig bewaren voor iedere verdere raadpleging door de verschillende bedieners.

Der Hersteller behält sich das Recht, Änderungen dieser Gebrauchsanweisung ohne Ankündigung und ohne Übernahme der Verantwortung vornehmen zu können.

Lire attentivement les instructions contenues dans ce livret car elles donnent d’importantes

Le constructeur se réserve le droit d'apporter des modifications à ce manuel, sans préavis ni responsabilité d'aucune sorte.

Lea con atenciòn las advert que encuentra en este manual , ya que le dan importantes indicationes reguardo a la seguridad de la instalaciòn, del uso y de la manutenciònencias

Conserve cuidadosamente este manual que le servirà para las pròximas consultaciones de los varios operadores El constructor se reserva el derecho de hacer modificas al actual manual, sín dar algún preaviso y sín responsabilidad alguna.

De waarschuwingen, die in dit boekje staan, aandachtig doorlezen, omdat deze belangrijke aanwijzingen geven betreffende de gebruiksveiligheid en het onderhoud.

De fabrikant behoudt zich het recht voor om veranderingen in deze handleiding aan te brengen, zonder voorafgaande waarschuwing en zonder enkele aansprakelijkheid.

Прочитать внимательно примечания, содержащиеся в настоящем руководстве, т.к. они представляют важные сведения, относящиеся к технике безопасности и эксплуатации.

Бережно сохранять это руководство для дальнейшей консутации её другим рерсоналом. Конструктор сохраняет за собой право вносить изменения в настоящие руководство без предупреждения и любой ответственности, без

600

700

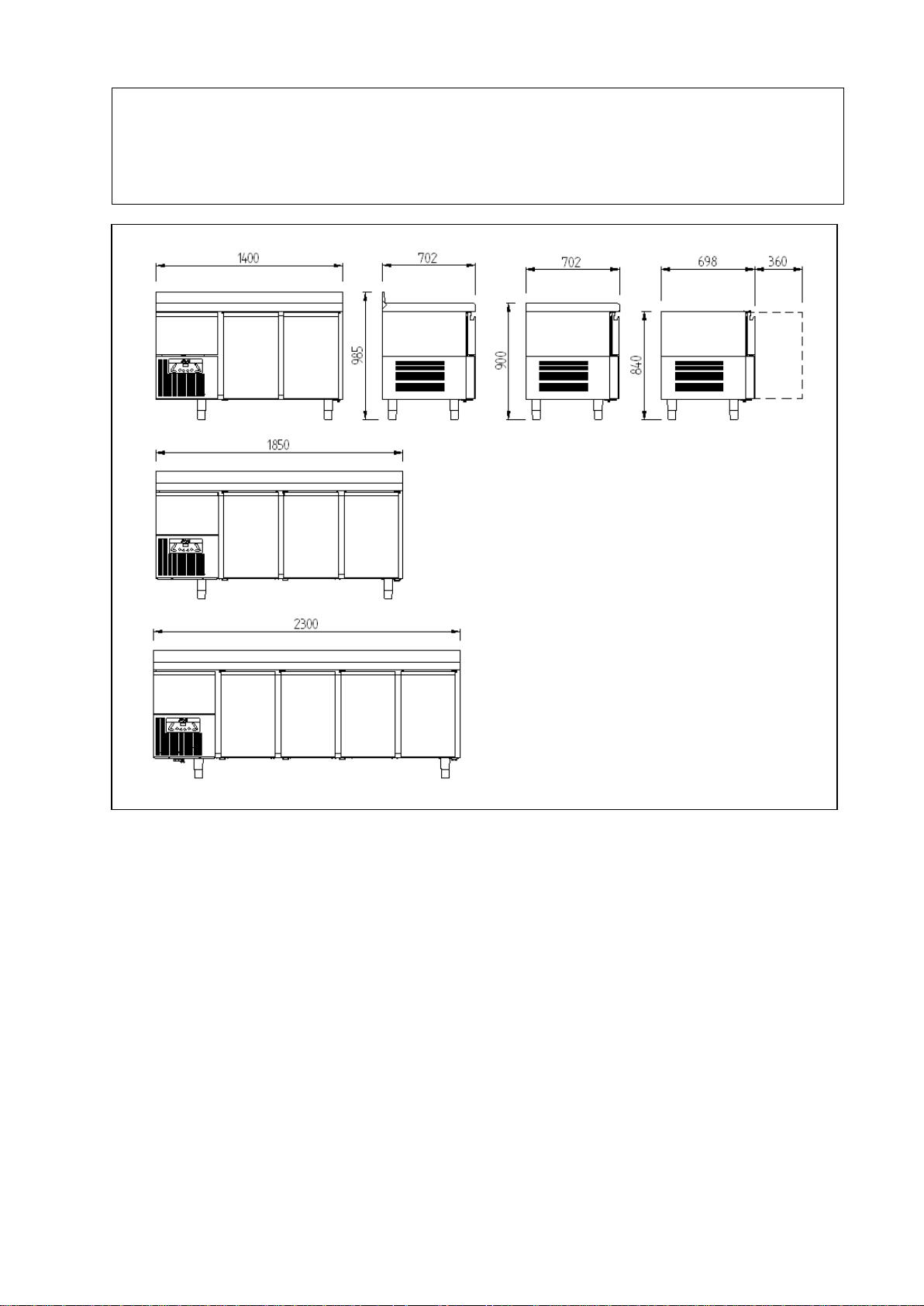

Misure di ingombro Overall dimensions Abmessungen Dimensions d’encombrement Medidas máximas Omvangsafmetingen Габариты

INDICE

DESCRIZIONE MACCHINA 6 ETICHETTA DI IDENTIFICAZIONE 6 NOTE GENERALI ALLA CONSEGNA 6 PRESCRIZIONI DI SICUREZZA 6 CARATTERISTICHE TECNICHE 7 MESSA IN OPERA ED INSTALLAZIONE 7 APPARECCHI: 0°C/+10°C 8

PANNELLI DI COMANDO 8 AVVIAMENTO E FUNZIONAMENTO (EVERY CONTROL) 8 AVVIAMENTO E FUNZIONAMENTO (ELIWELL) 8 SETPOINT DI LAVORO E PARAMETRI DI CONFIGURAZIONE (EVERY CONTROL) 9 SETPOINT DI LAVORO E PARAMETRI DI CONFIGURAZIONE (ELIWELL) 10 SBRINAMENTO 12 ALLARMI (EVERY CONTROL) 12 ALLARMI (ELIWELL) 12

APPARECCHI: -2°C/+8°C ; -12°C/-24°C 13

PANNELLI DI COMANDO 13 IMPOSTAZIONE / MODIFICA DEL SETPOINT DI TEMPERATURA 13 SMART FUNCTIONS – Funzionalità ad accesso veloce 14 CONFIGURAZIONE PARAMETRI UTENTE- LETTURA SONDE 17 RIPRISTINO PARAMETRI DI FABBRICA 17 ALLARMI 18 SBRINAMENTO INTELLIGENTE 19 ENERGY SAVING 19

CARICAMENTO PRODOTTO 19 ARRESTO 19 IRREGOLARITA’ DI FUNZIONAMENTO 19 PULIZIA GIORNALIERA 20 MACCHIE DI CIBO E RESIDUI INDURITI 20 PULIZIA E MANUTENZIONE GENERALE 20

INTERRUZIONI D’USO 20 CONSIGLI PER LA MANUTENZIONE DELL’ACCIAIO INOSSIDABILE 20

SMALTIMENTO 21 SCHEDA TECNICA DEL REFRIGERANTE 21

3050500

TQPN

DESCRIZIONE MACCHINA

Quest’apparecchiatura è stata progettata per la refrigerazione e conservazione degli alimenti. Ogni altro uso è da ritenersi improprio. ATTENZIONE: le macchine non sono idonee per installazioni

all’aperto e/o ambienti sottoposti alle azioni degli agenti

atmosferici.

Il costruttore declina ogni responsabilità da usi non previsti delle apparecchiature.

Le basi hanno nella parte superiore un piano di lavoro disponibile anche con alzatina posteriore; sono disponibili anche prodotti senza piano con analoghe capacità refrigeranti I comandi sono con termoregolatore digitale ed interruttore generale. Il gruppo motore è posto a sinistra della base in un opportuno alloggiamento.

L’evaporatore è posto all’interno del vano refrigerato, uno per

ogni vano ed è protetto con apposite lamiere. La ventilazione interna è realizzata con ventilatori tangenziali

protetti posti al di sopra dell’evaporatore. L’apparecchio è dotato di evaporazione automatica della

condensa.

ETICHETTA DI IDENTIFICAZIONE

L’etichetta di identificazione è riportata stabilmente sul prodotto

e fornisce una serie di indicazioni importanti sulle caratteristiche tecniche e costruttive del prodotto.

NOTE GENERALI ALLA CONSEGNA

Alla consegna verificare che l’imballo sia integro e che durante

il trasporto non abbia subito danni. Verificare che le caratteristiche del prodotto corrispondano alle

specifiche dell’ordine richiesto. Se così non fosse mettersi

immediatamente in contatto con il rivenditore. Nel complimentarci per la scelta ci auguriamo che possiate utilizzare al meglio le nostre basi refrigerate seguendo le indicazioni e le precauzioni necessarie contenute in questo manuale. Ricordate che è vietata qualsiasi riproduzione del manuale e che , per una costante ricerca indirizzata alla innovazione e al miglioramento delle qualità tecnologiche, le caratteristiche qui riportate potrebbero cambiare senza preavviso.

PRESCRIZIONI DI SICUREZZA

ATTENZIONE : prima di qualsiasi operazione di manutenzione

o pulizia isolare l’apparecchiatura da fonti di energia elettrica Portare l’interruttore generale nella posizione OFF;

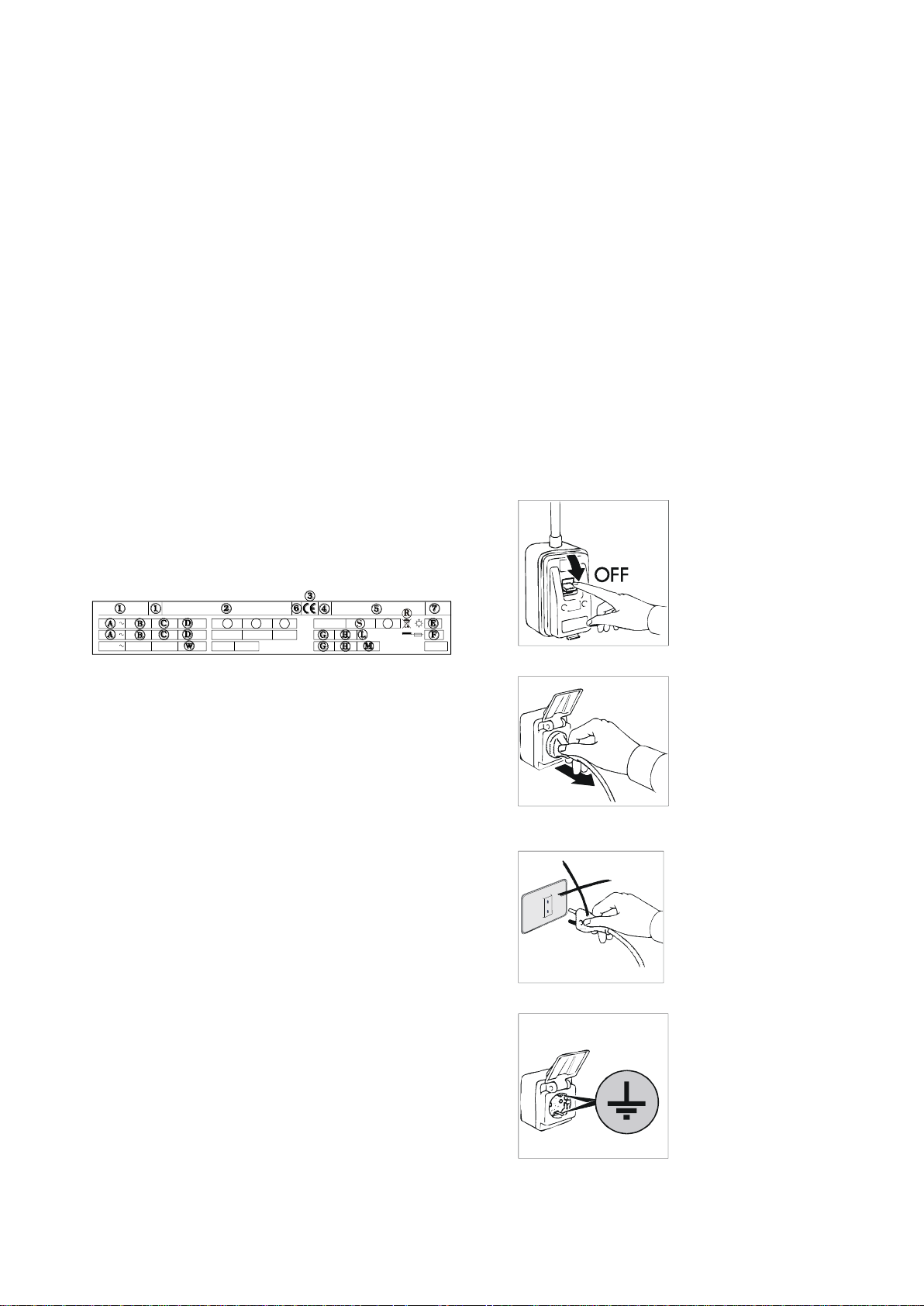

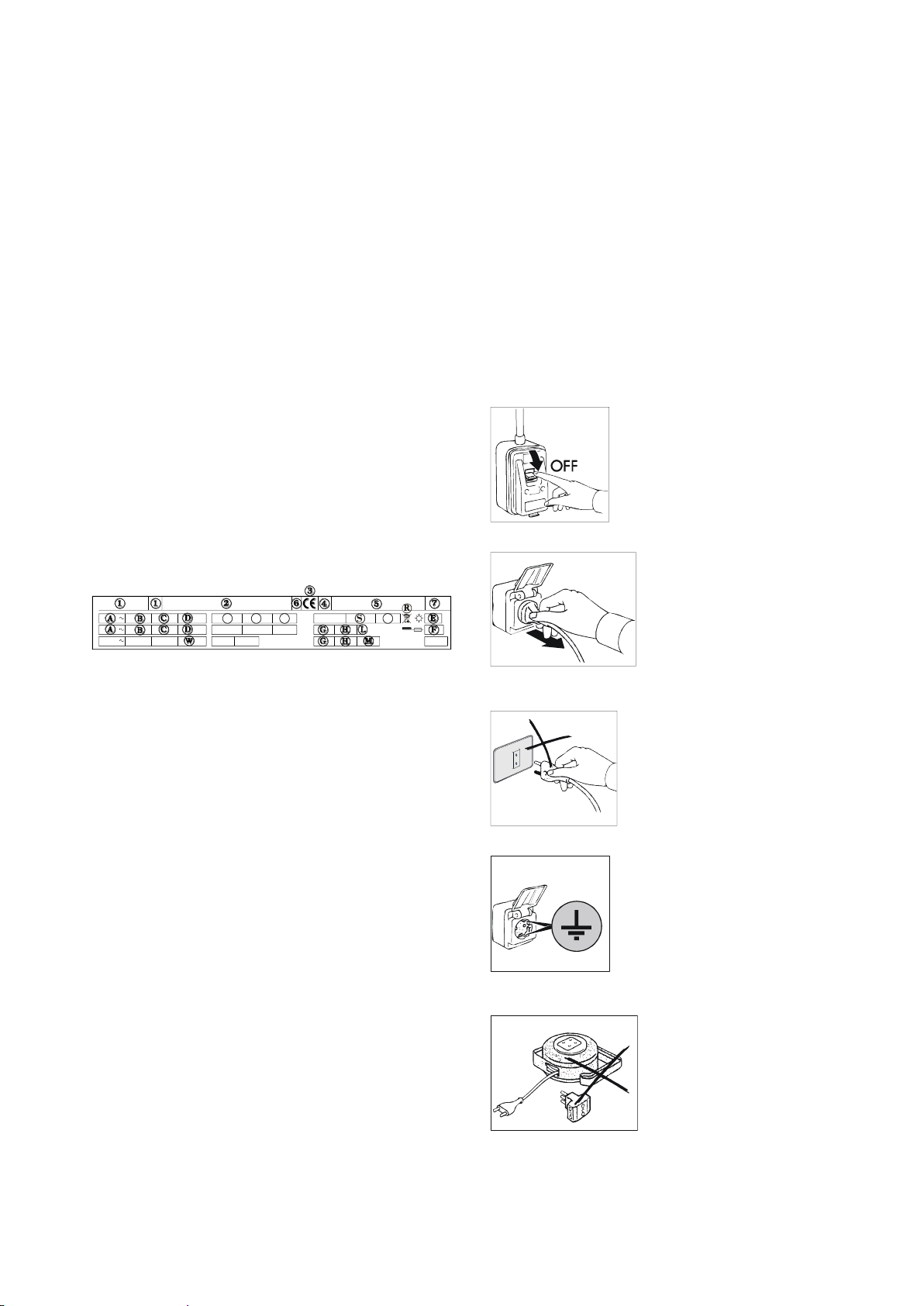

CONTENUTO CAMPI TARGHETTA TECNICA

1) modello

2) azienda costruttrice

3) sigla marcatura CE

4) anno di costruzione

5) n° di matricola

6) classe di isolamento elettrico

7) classe di protezione elettrica A) tensione di alimentazione elettrica B) intensità di corrente elettrica C) frequenza nominale D) potenza nominale E) potenza nominale lampade F) corrente fusibile G) tipo gas refrigerante H) quantità gas refrigerante L) classe di temperatura impianto frigorifero M) pressione max di alimentazione N) portata ventilatore P) velocità di rotazione ventilatore Q) prevalenza ventilatore R) Simbolo RAEE S) portata vapore T) pressione vapore W) potenza elementi riscaldanti

Per qualsiasi comunicazione con il costruttore citare sempre il NUMERO DI MATRICOLA della macchina.

Togliere la spina;

ATTENZIONE : non impiegare prese o spine non provviste di messa a terra.

La presa di rete deve essere provvista di MESSA A TERRA.

ATTENZIONE : non usare per il collegamento alla rete adattatori o prolunghe.

ATTENZIONE : attendere il tempo necessario al raggiungimento della temperatura impostata prima di inserire il cibo da conservare.

Coprire sempre gli alimenti con le apposite pellicole prima di inserirli negli apparecchi.

ATTENZIONE : non introdurre negli apparecchi bevande o cibi caldi.

ATTENZIONE : non effettuare le pulizie delle zone circostanti gli apparecchi quando la porta è aperta.

Non lavare l’apparecchiatura con getti di acqua diretti e ad alta

pressione.

ATTENZIONE : non usare sostanze a base di cloro (candeggina , acido muriatico ,ecc ) o comunque tossiche per la pulizia o in vicinanza degli apparecchi.

La pulizia e la manutenzione dell’impianto refrigerante e della zona compressore richiede l’intervento di un tecnico

specializzato e autorizzato, per questo motivo non può essere effettuato da personale non idoneo.

Per interventi di manutenzione o in caso di anomalie

disinserire completamente l’apparecchiatura; richiedere l’intervento del SERVIZIO ASSISTENZA ad un centro

autorizzato e impiegare per le eventuali sostituzioni ricambi

originali. L’inadempienza di quanto sopra può compromettere

lo stato di sicurezza degli apparecchio.

CARATTERISTICHE TECNICHE

Le caratteristiche tecniche sono riportate nell’apposito foglio

allegato al manuale di istruzione

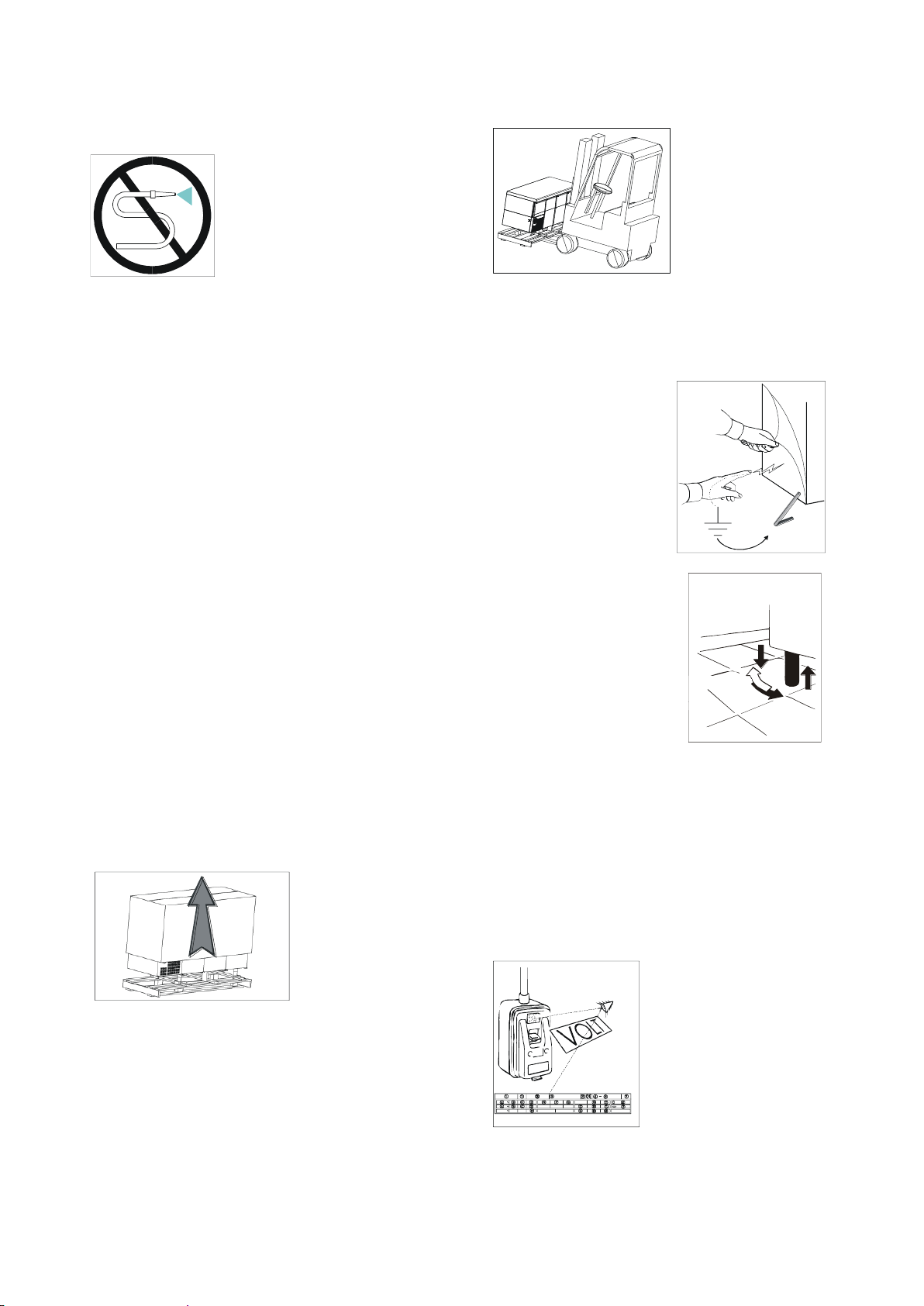

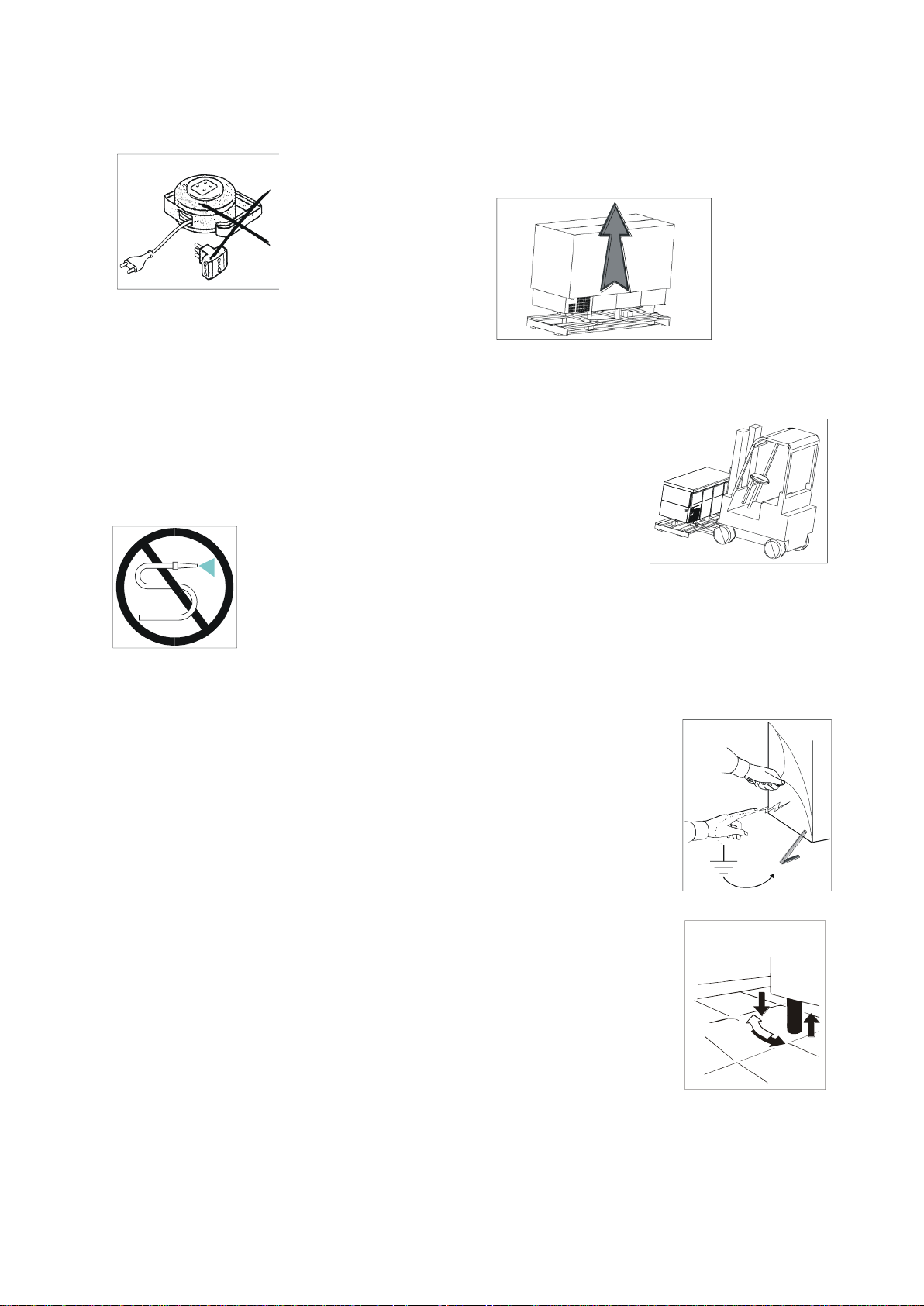

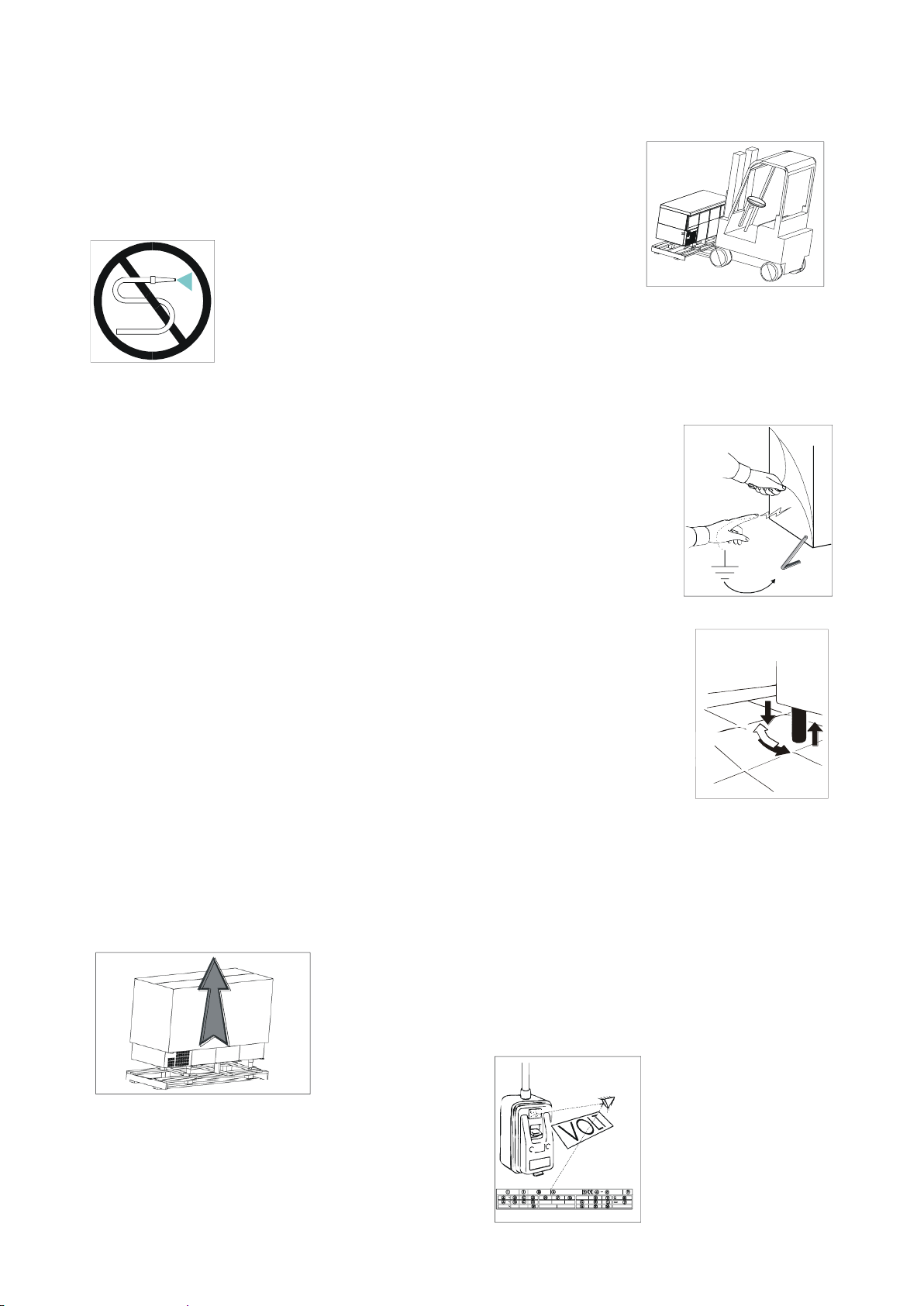

MESSA IN OPERA ED INSTALLAZIONE

Gli apparecchi vengono sempre spedite su pallet e con imballo in cartone di protezione. Al ricevimento e dopo aver effettuato lo sballaggio in caso di danni o parti mancanti comportarsi come descritto al capitolo “NOTE GENERALI ALLA CONSEGNA”

ATTENZIONE : le operazioni di messa in opera e di installazione devono essere effettuate da personale specializzato.

Rimuovere la scatola imballo facendo attenzione a non ammaccare le superfici dell’apparecchio.

ATTENZIONE : gli elementi dell’imballaggio ( sacchetti in plastica , polistirolo espanso , chiodi ecc. ) non devono essere lasciati alla portata dei bambini in quanto potenziali fonti di pericolo.

Con un carrello a forche

sollevare l’apparecchio e

portarlo sul luogo di installazione facendo attenzione che il carico non sia sbilanciato.

ATTENZIONE: sia per il posizionamento sul posto di installazione come per gli spostamenti futuri non spingere o trascinare l’apparecchio, per evitare che si ribalti o creare danni ad alcune parti dello stesso

ATTENZIONE : non posizionare l’apparecchio vicino a fonti di calore o in ambienti con temperatura elevate; questo potrebbe causare minor rendimento dello stesso e una eccessiva sollecitazione dell’impianto di refrigerazione

Togliere la pellicola protettiva dal prodotto. Questa operazione può produrre scosse fastidiose anche se non pericolose (elettricità statica).

L’inconveniente si elimina o si

riduce sostanzialmente mantenendo una mano sempre

a contatto con l’apparecchio o collegando a terra l’involucro

esterno.

A questo punto è possibile

regolare i piedi dell’apparecchio

per livellarlo.

Livellare l’apparecchio

tenendolo leggermente inclinato sul retro per facilitare la chiusura ottimale delle porte

Pulire con acqua tiepida e sapone neutro ( come descritto al

capitolo “PULIZIA” ) e montare gli eventuali accessori L’apparecchio è dotato di spina elettrica di tipo SHUCO

fig. a

fig. b

fig. c

Verificare la corrispondenza della stessa alle norme EN60320, EN60335-1 e alle norme nazionali. Sostituire la spina con una a norme in caso di non corrispondenza.

ATTENZIONE : l’operazione deve essere effettuata da un tecnico specializzato

Verificare che la tensione di rete corrisponda a quella riportata sulla targhetta delle caratteristiche tecniche dell’apparecchio.

ATTENZIONE : verificare che la presa di rete sia predisposta di messa a terra ; in caso contrario provvedere.

Inserire quindi la spina di rete nell’apposita presa di rete A questo punto le operazioni di messa in opera sono

terminate.

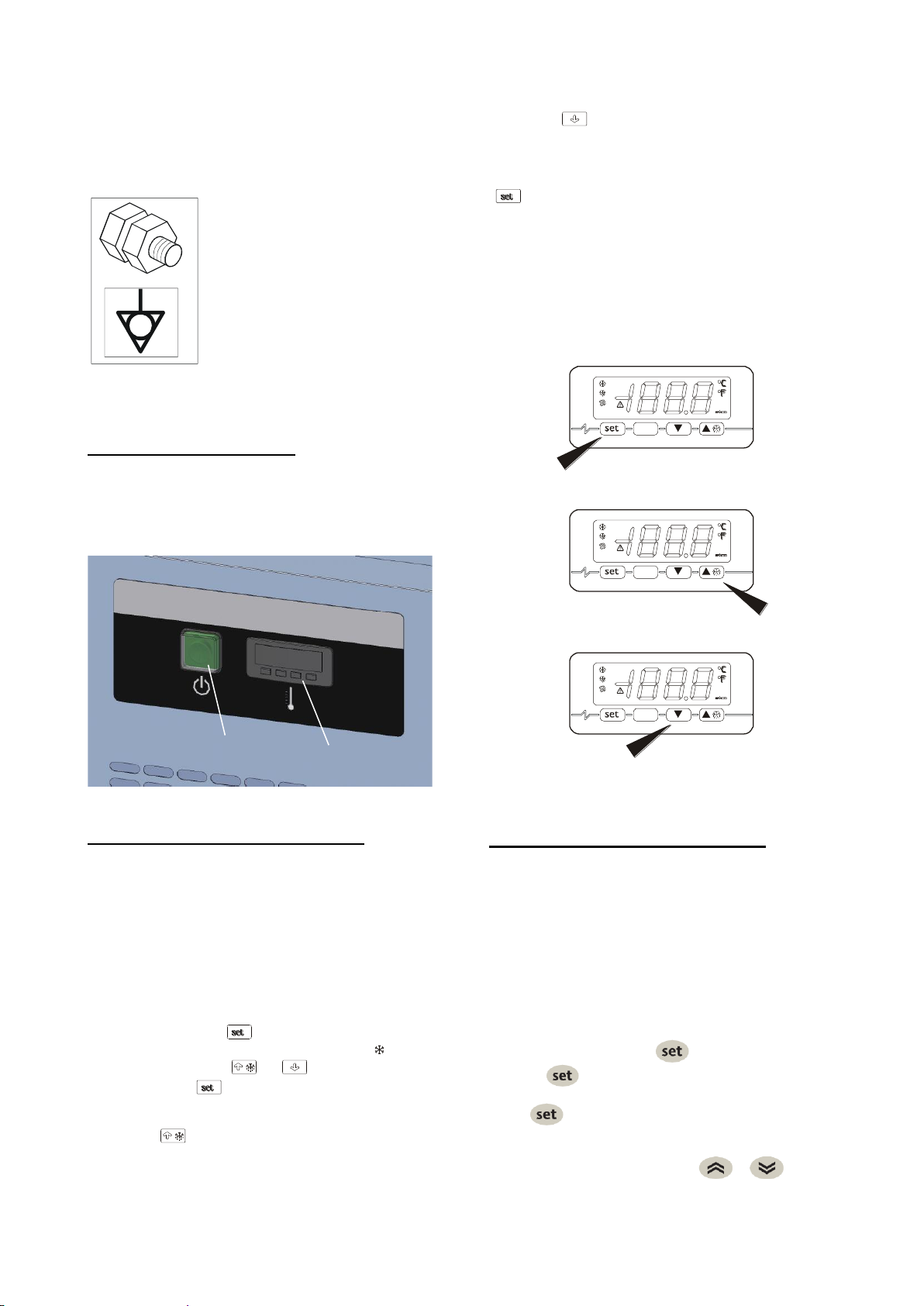

L’apparecchiatura deve essere inoltre

inclusa in un sistema equipotenziale la cui efficienza deve essere verificato secondo le norme in vigore . Il collegamento viene effettuato mediante una vite contrassegnata dalla sigla

“Equipotenziale “ posta nella zona

compressori.

APPARECCHI: 0°C/+10°C

PANNELLI DI COMANDO

Tutti gli apparecchi della gamma montano cruscotti portacomandi con i seguenti comandi :

1) interruttore generale

3) termoregolatore

premere l’interruttore generale (1) ; si accenderà la spia verde dell’interruttore generale;

a questo punto è possibile impostare la temperatura di funzionamento tramite una adeguata impostazione del Termoregolatore (3) tenendo presente le seguenti indicazioni :

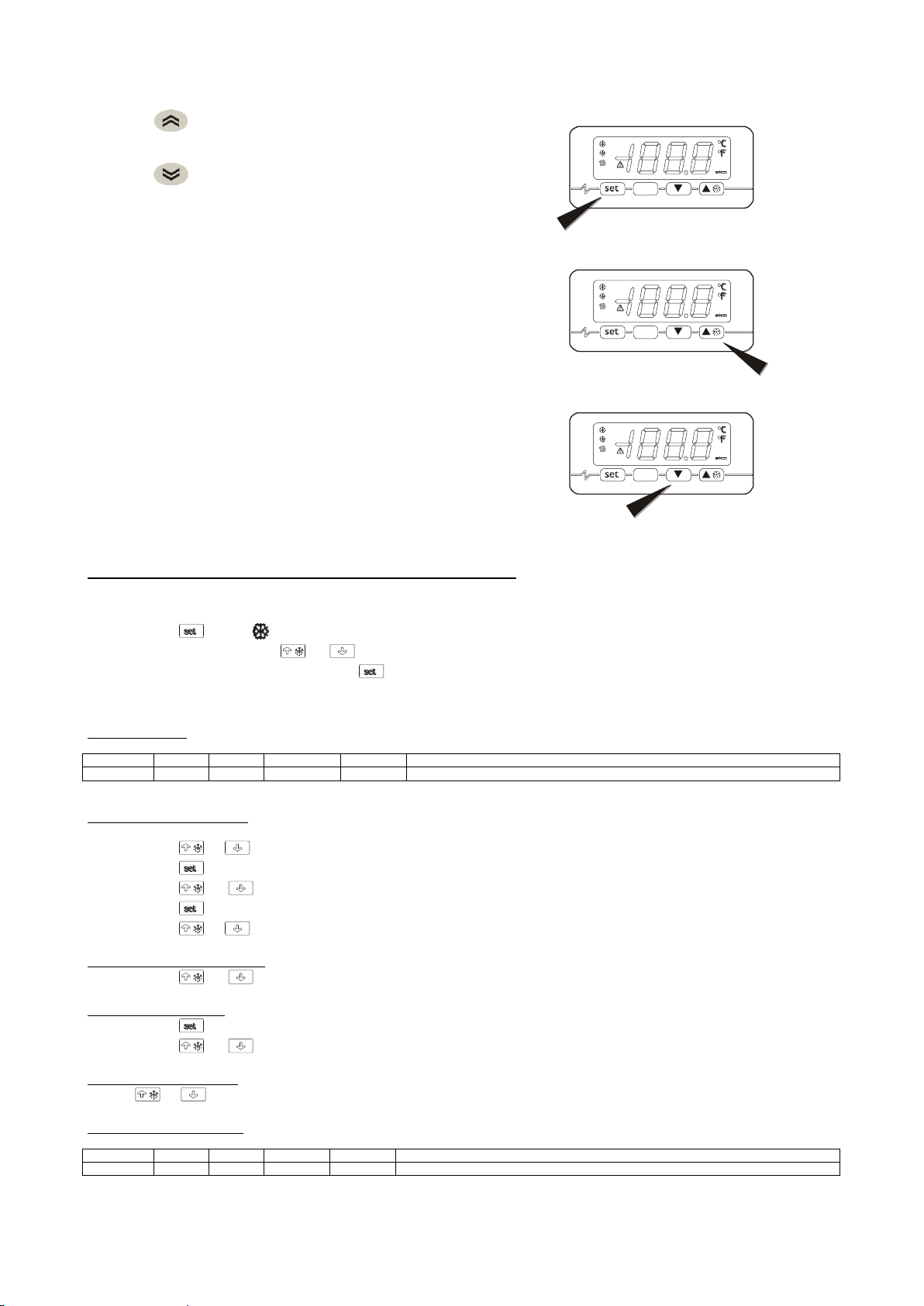

- premendo il pulsante “ ” ( fig.a ) si otterrà la visualizzazione del SETPOINT indicato dal lampeggio del led

“ ”. Agendo sui pulsante “ ” e “ ”, mantenendo

premuto il pulsante , sarà possibile modificare il valore di temperatura impostato;

- il pulsante “ ” ( fig. b ) incrementa i valori di SETPOINT ; tenendolo premuto si avrà un incremento più veloce;

- il pulsante “ ” ( fig. c ) decrementa i valori di SETPOINT ; tenendolo premuto si avrà un decremento più veloce;

- dopo la modifica rilasciare il pulsante “ ” ; il display tornerà automaticamente ad indicare il valore di temperatura effettiva del vano;

- verificare sul display del termoregolatore (3) ,dopo un tempo necessario ,che la temperatura interna degli apparecchi corrisponda alla temperatura impostata.

A questo punto e non prima è possibile introdurre negli apparecchi gli alimenti da conservare.

AVVIAMENTO E FUNZIONAMENTO (EVERY CONTROL)

Per avviare l’apparecchio eseguire le seguenti operazioni : portare l’interruttore di linea in posizione ON

AVVIAMENTO E FUNZIONAMENTO (ELIWELL)

Per avviare l’apparecchio eseguire le seguenti operazioni : portare l’interruttore di linea in posizione ON premere l’interruttore generale (1) ; si accenderà la spia verde

dell’interruttore generale;

a questo punto è possibile impostare la temperatura di funzionamento tramite una adeguata impostazione del Termoregolatore (3) tenendo presente le seguenti indicazioni :

LABEL

MIN.

MAS.

U.M.

DEF.

SETPOINT DI LAVORO

°C/°F (1)

setpoint di lavoro

LABEL

MIN.

MAS.

U.M.

DEF.

SETPOINT DI LAVORO

°C/°F (1)

setpoint di lavoro

LABEL

MIN.

MAS.

U.M.

DEF.

INGRESSI DI MISURA

CA1

-25

°C/°F (1)

-1

offset sonda cella

P0 0 1 - 1

tipo di sonda (0=PTC, 1=NTC)

P1 0 1 - 0

punto decimale grado Celsius (per la grandezza visualizzata durante il normale funzionamento) (1=SI)

- Entrare nel menu “Stato macchina” premere e rilasciando istantaneamente il tasto (fig.a). Appare la label della cartella .

Per visualizzare il valore del Setpoint premere nuovamente il tasto .

Il valore del Setpoint appare sul display. Per variare il valore del Setpoint agire, entro 15 secondi, sui

tasti e .

- il pulsante (fig. b) incrementa i valori di SETPOINT tenendolo premuto si avrà un incremento più veloce;

- il pulsante (fig. c) decrementa i valori di SETPOINT tenendolo premuto si avrà un decremento più veloce;

- verificare sul display del termoregolatore (3) ,dopo un tempo necessario ,che la temperatura interna degli apparecchi corrisponda alla temperatura impostata.

A questo punto e non prima è possibile introdurre negli apparecchi gli alimenti da conservare.

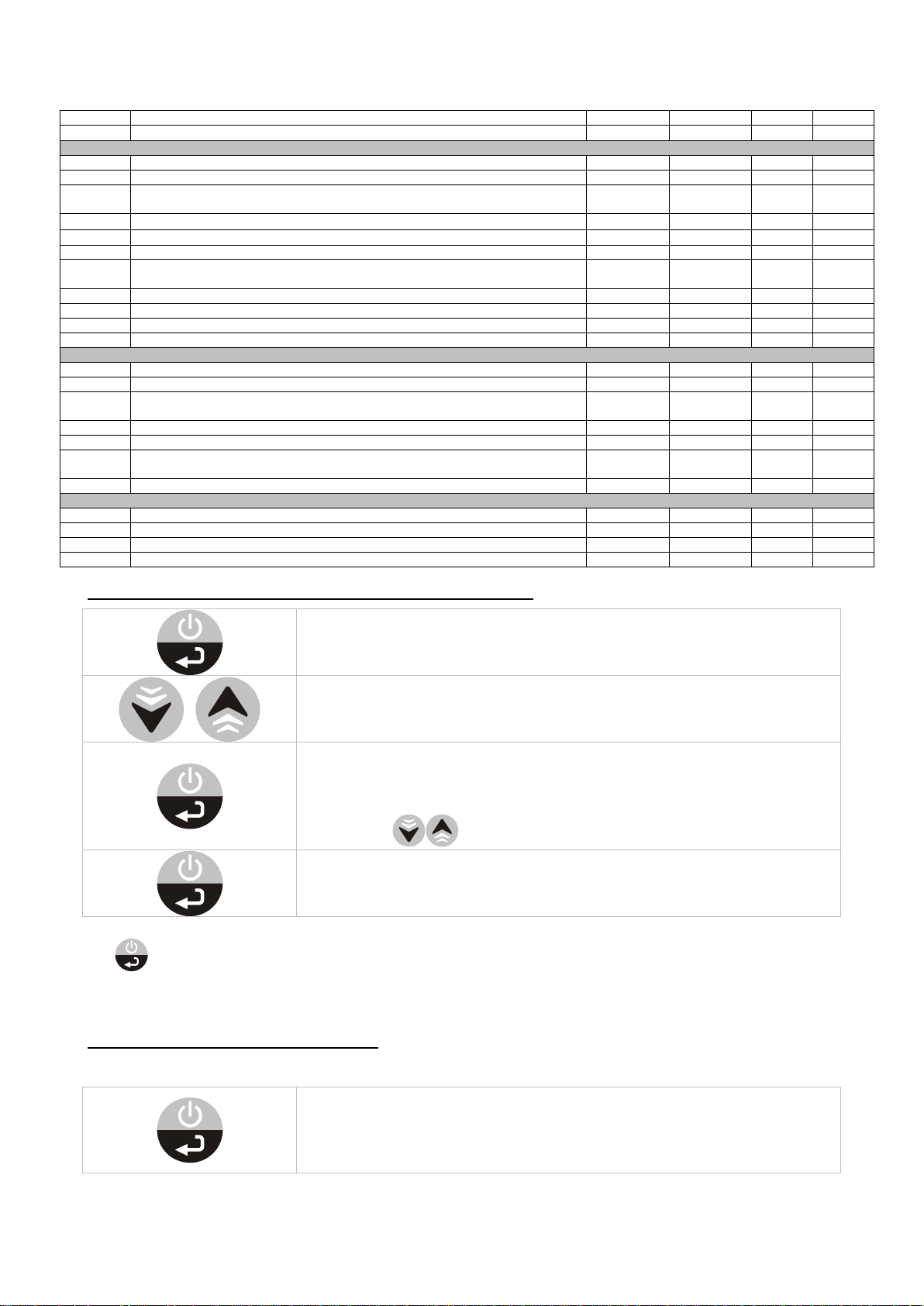

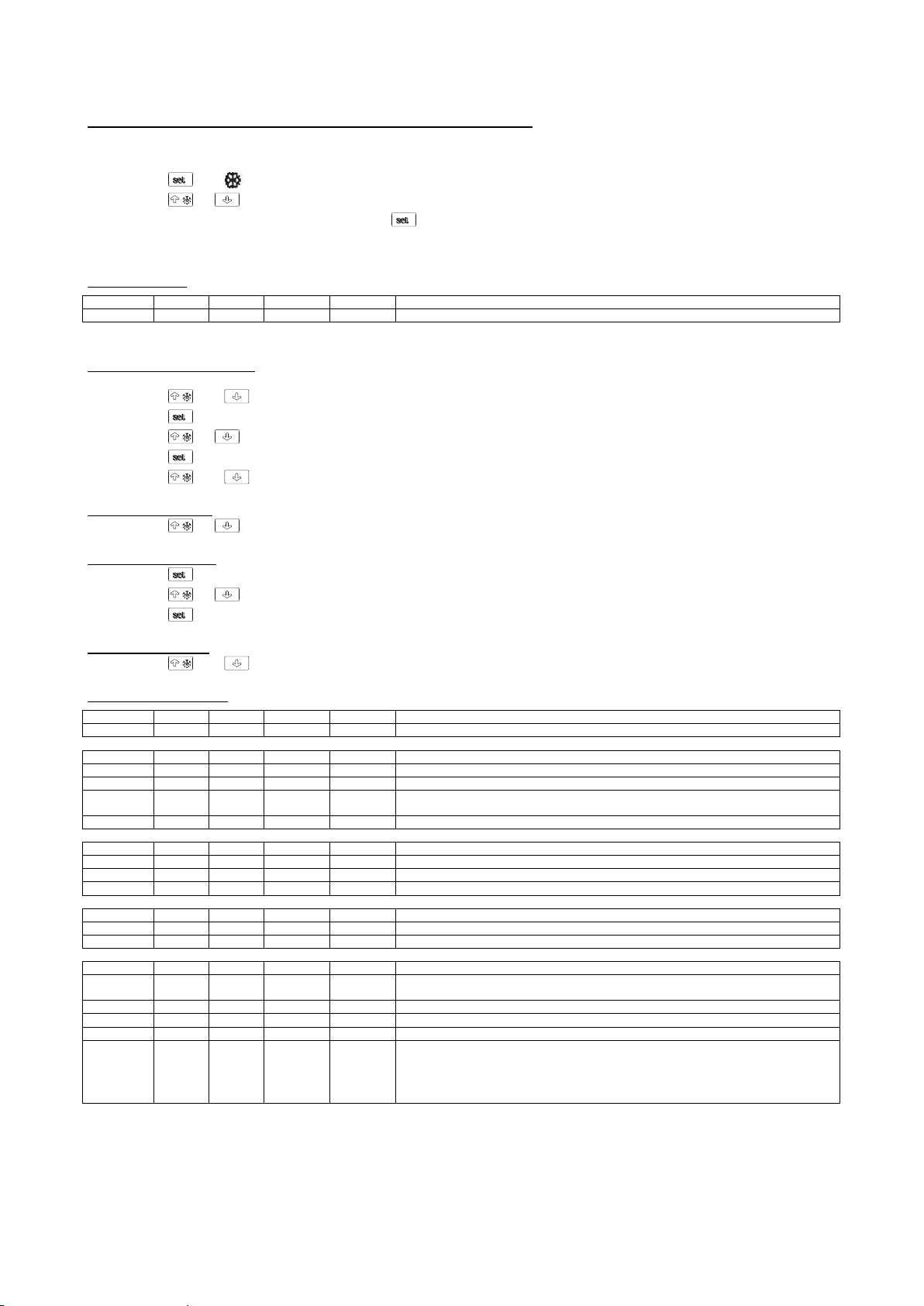

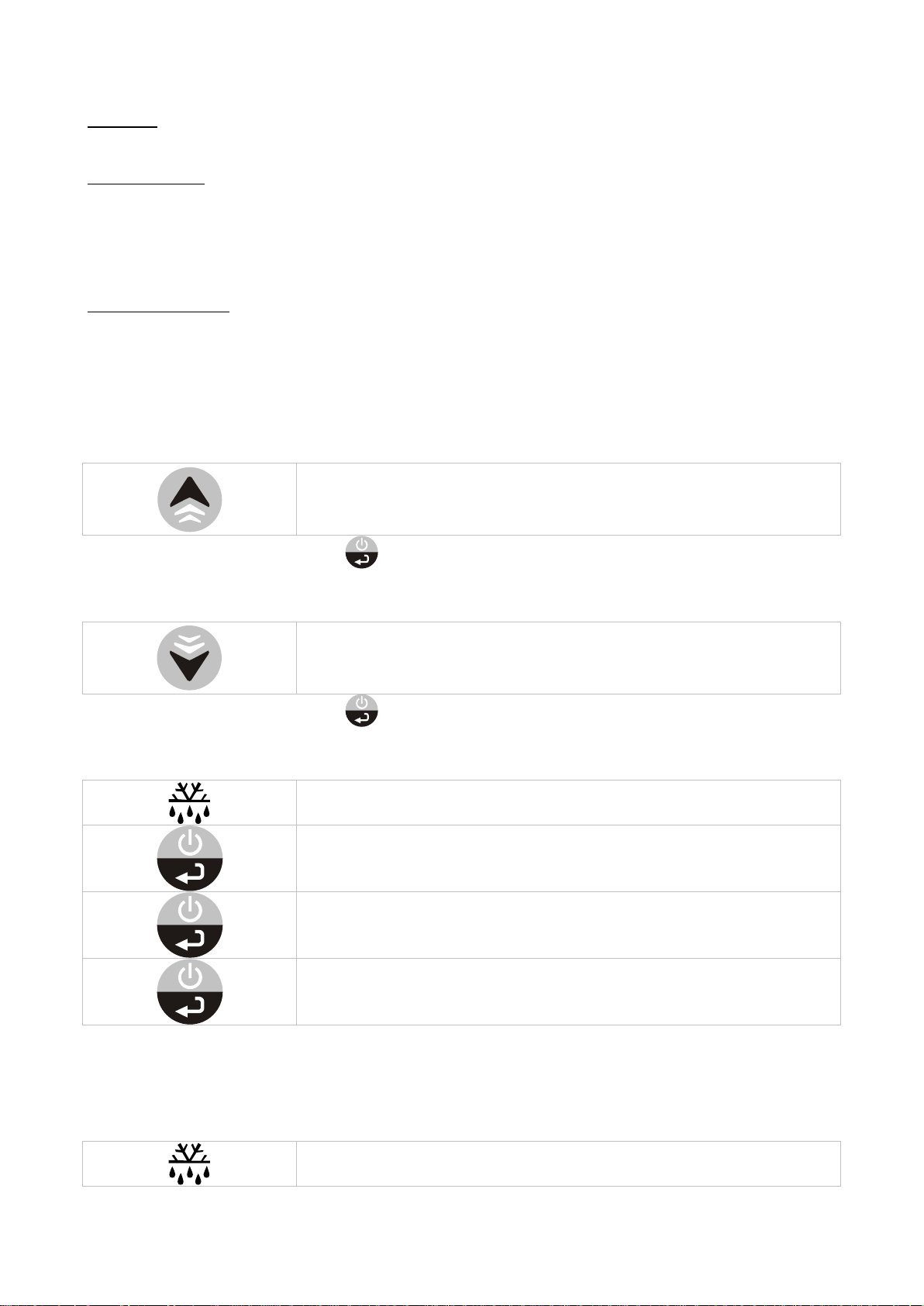

SETPOINT DI LAVORO E PARAMETRI DI CONFIGURAZIONE (EVERY CONTROL)

Impostazione del setpoint di lavoro

 premere il LED lampeggerà  agendo su o entro 15 secondi sarà possibile modificare il valore di temperatura impostato  dopo la modifica premere per confermare o, in alternativa, non operare per 15 secondi.

È inoltre possibile impostare il setpoint di lavoro attraverso il parametro SP.

Setpoint di lavoro

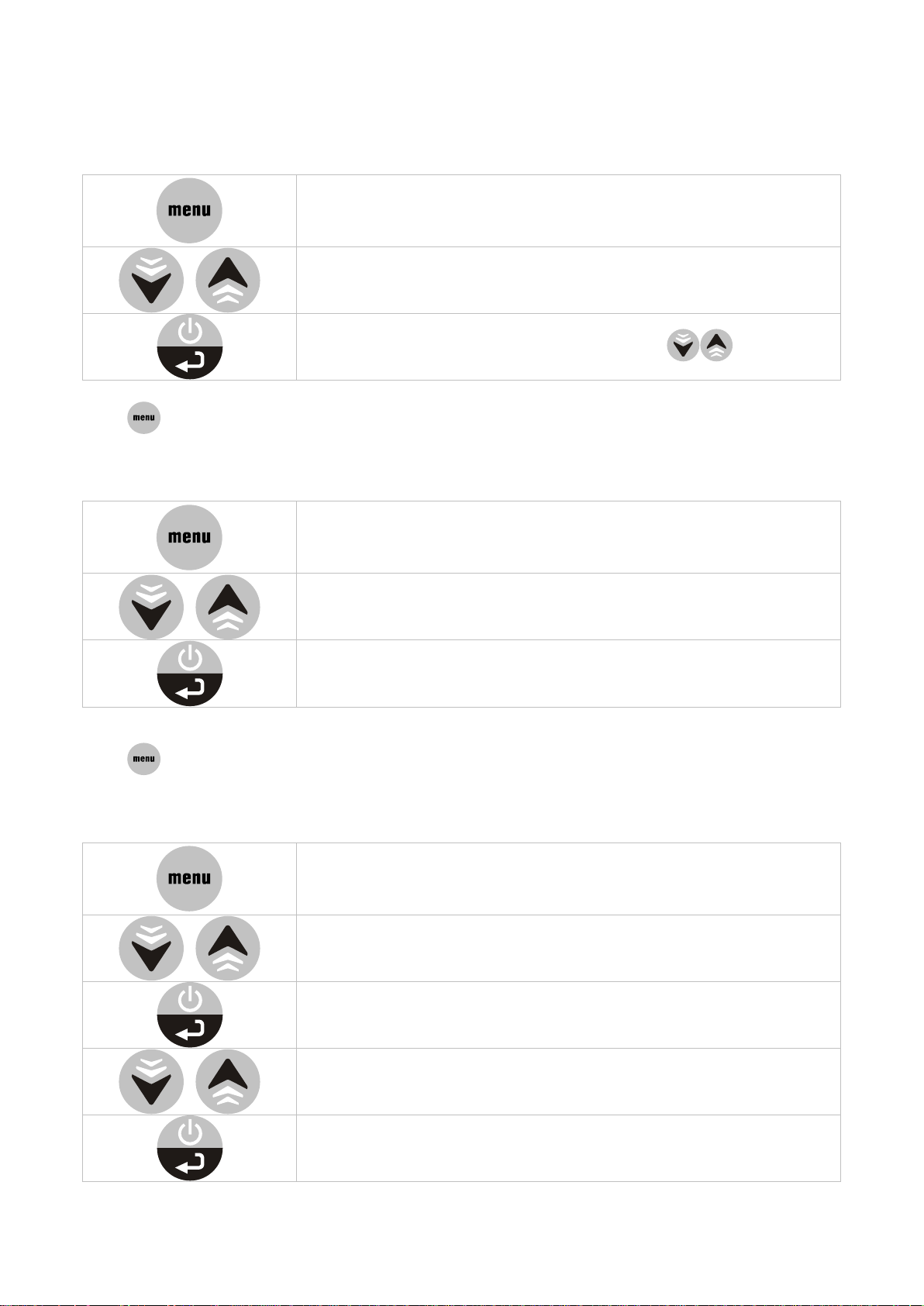

Impostazione dei parametri di configurazione

Per accedere alla procedura:

 assicurarsi che non sia in corso alcuna procedura  premere e per 4 sec; lo strumento visualizza “PA”  premere  premere o entro 15 s per impostare “-19”  premere o non operare per 15 s  premere e per 4 sec; il display visualizza “SP”

Per selezionare un parametro:

 premere o

Per modificare il valore di un parametro:

 premere  premere o entro 15 s  premere o non operare per 15 s

Per uscire dalla procedura:

 premere e per 4 sec o non operare per 60 sec.

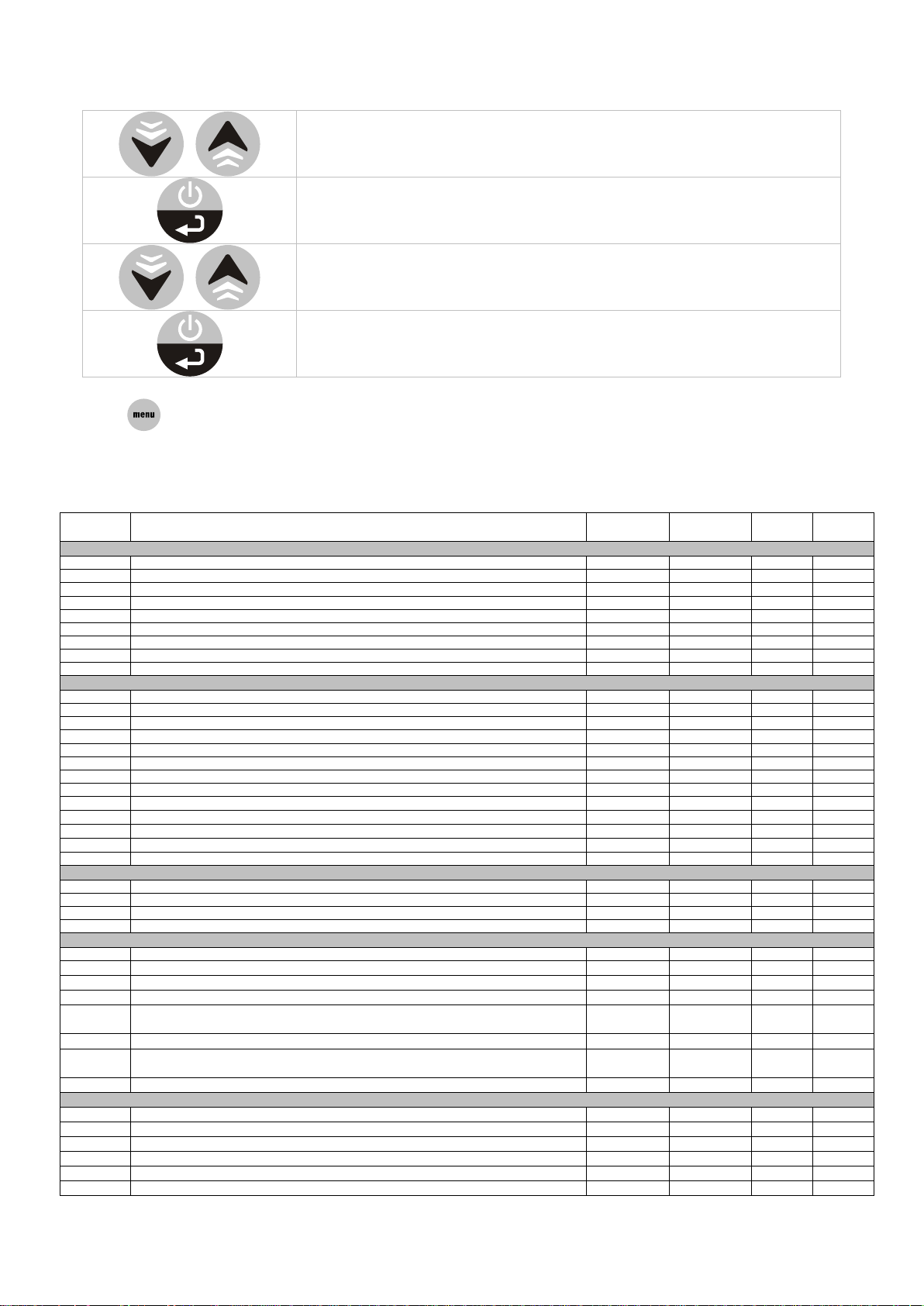

Parametri di configurazione

P2 0 1 - 0

unità di misura temperatura (2) (0=°C, 1=°F)

LABEL

MIN.

MAS.

U.M.

DEF.

REGOLATORE

0.1

°C/°F (1)

differenziale del setpoint di lavoro

-99

°C/°F (1)

minimo setpoint di lavoro

°C/°F (1)

massimo setpoint di lavoro

LABEL

MIN.

MAS.

U.M.

DEF.

PROTEZIONE COMPRESSORE

C0 0 240

min 0 ritardo compressore dall’accensione dello strumento

C2 0 240

min 3 durata minima dello spegnimento del compressore

LABEL

MIN.

MAS.

U.M.

DEF.

SBRINAMENTO

d0 0 99 H 6

intervallo di sbrinamento; si veda anche d8(5) (0=lo sbrinamento a intervalli non verrà mai attivato)

d3 0 99

min

durata dello sbrinamento (0=lo sbrinamento non verrà mai attivato)

d4 0 1 - 0

sbrinamento all’accensione dello strumento (1 = SI)

d5 0 99

min 0 ritardo sbrinamento dall’accensione dello strumento (solo se d4 = 1)

d6 0 1 - 1

temperatura visualizzata durante lo sbrinamento 0=temperatura della cella

1=se all’attivazione dello sbrinamento la temperatura della cella è al di sotto di “setpoint di lavoro + r0”, al massimo “setpoint di lavoro + r0”; se all’attivazione dello sbrinamento la temperatura della cella è al di sopra di “setpoint di lavoro + r0”, al massimo la temperatura della cella all’attivazione dello sbrinamento(6)

PAR.

DESCRIZIONE

RANGE

DEFAULT

LIVELLO*

U.M.

Set

Setpoint di regolazione della temperatura

-50…99 0

°C/°F

COMPRESSORE

diF

diFferential. Differenziale di intervento del relè compressore; il compressore si arresteràal raggiungimento del valore di Setpoint impostato (su indicazione della sonda di regolazione) per ripartire ad un valore di temperatura pari al setpoint più il valore del differenziale. Nota: non può assumere il valore 0.

0.1...30.0

1&2

°C/°F

(1) l’unità di misura dipende dal parametro P2 (2) impostare opportunamente i parametri relativi ai regolatori dopo la modifica del parametro P2 (5) la modifica del parametro d0 ha effetto dalla conclusione del precedente intervallo di sbrinamento o dall’attivazione di uno sbrinamento in modo manuale (6) il display ripristina il normale funzionamento quando, concluso lo sbrinamento, la temperatura della cella scende al di sotto di quella che ha bloccato il display (o se si manifesta un allarme di temperatura)

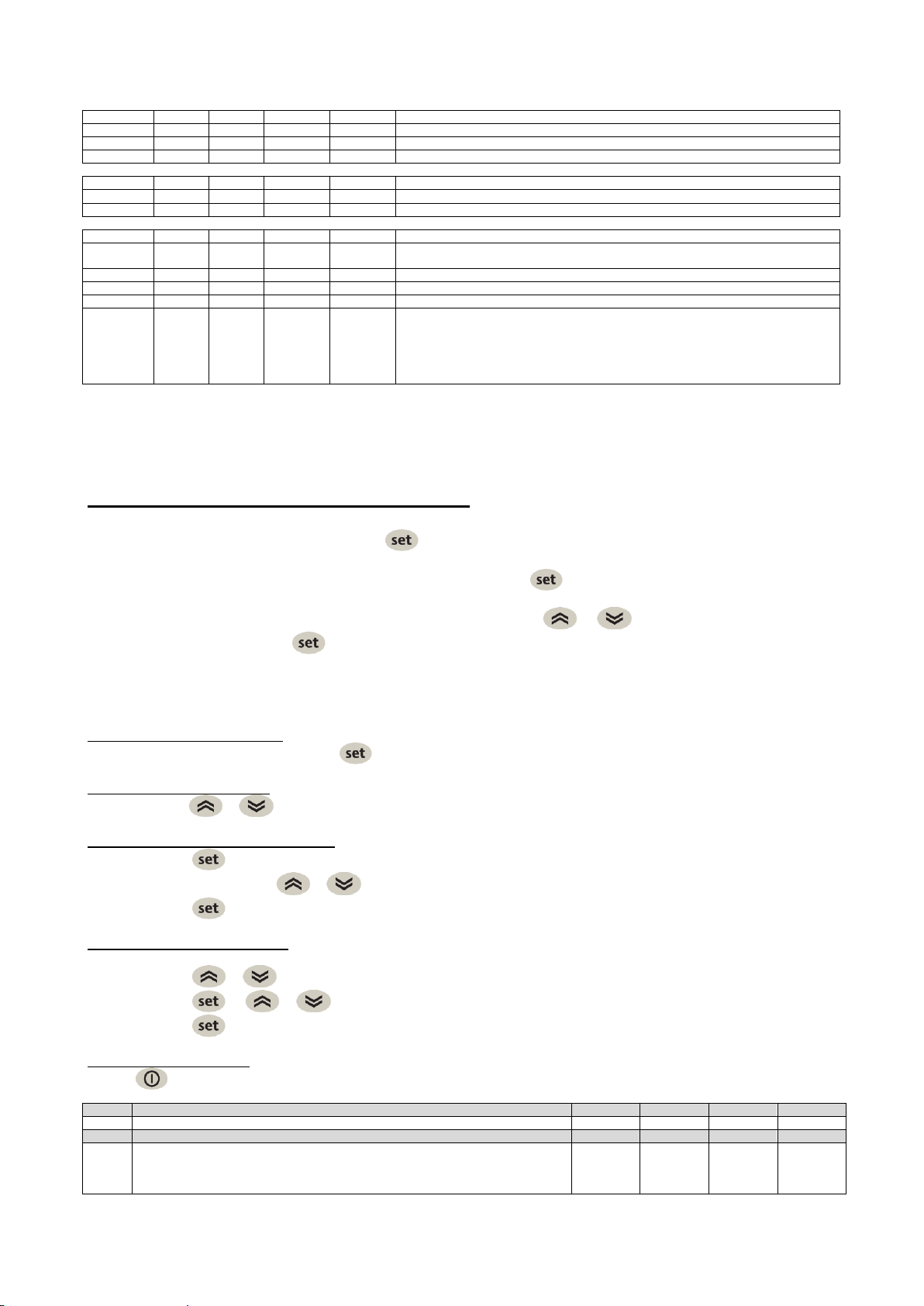

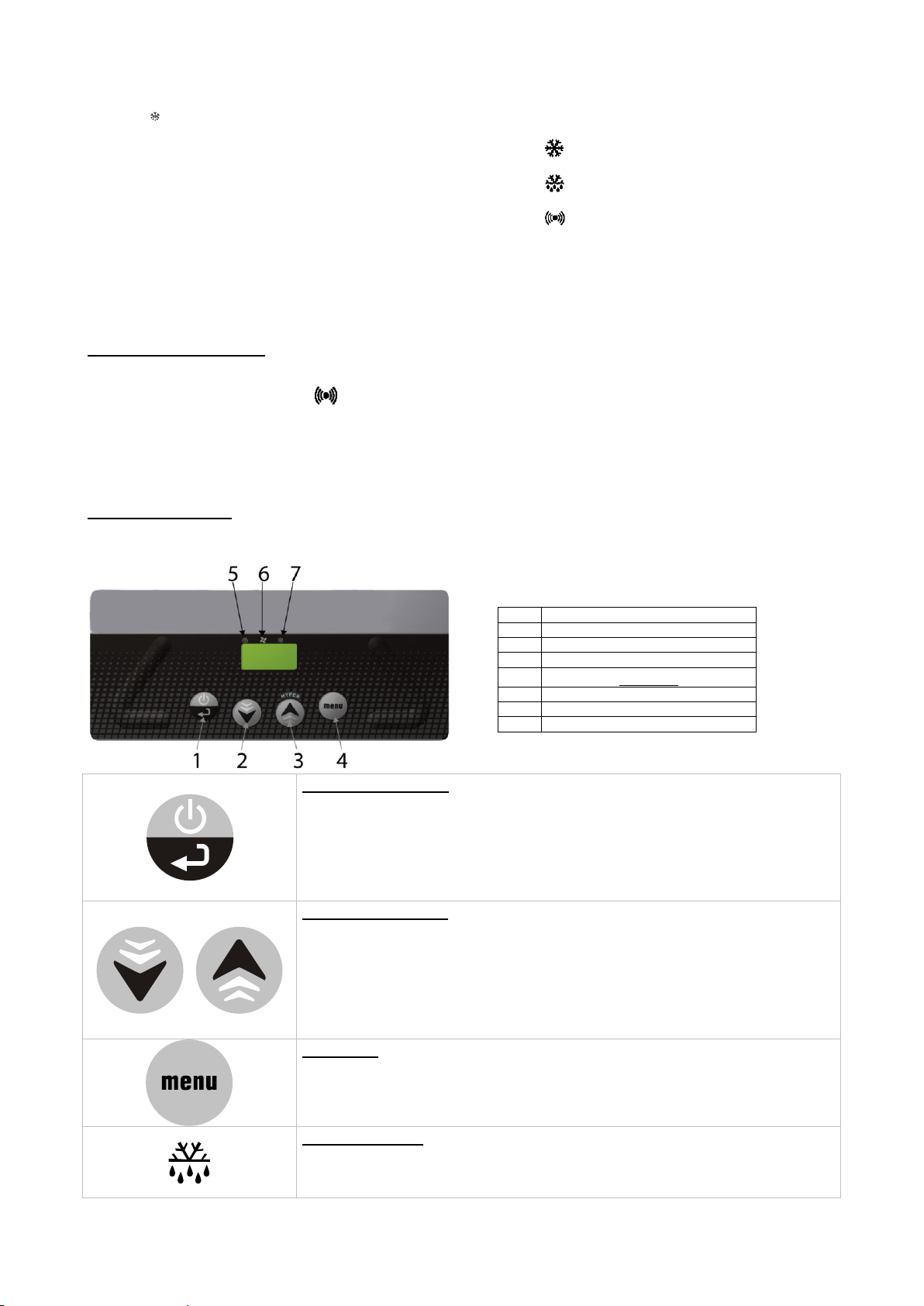

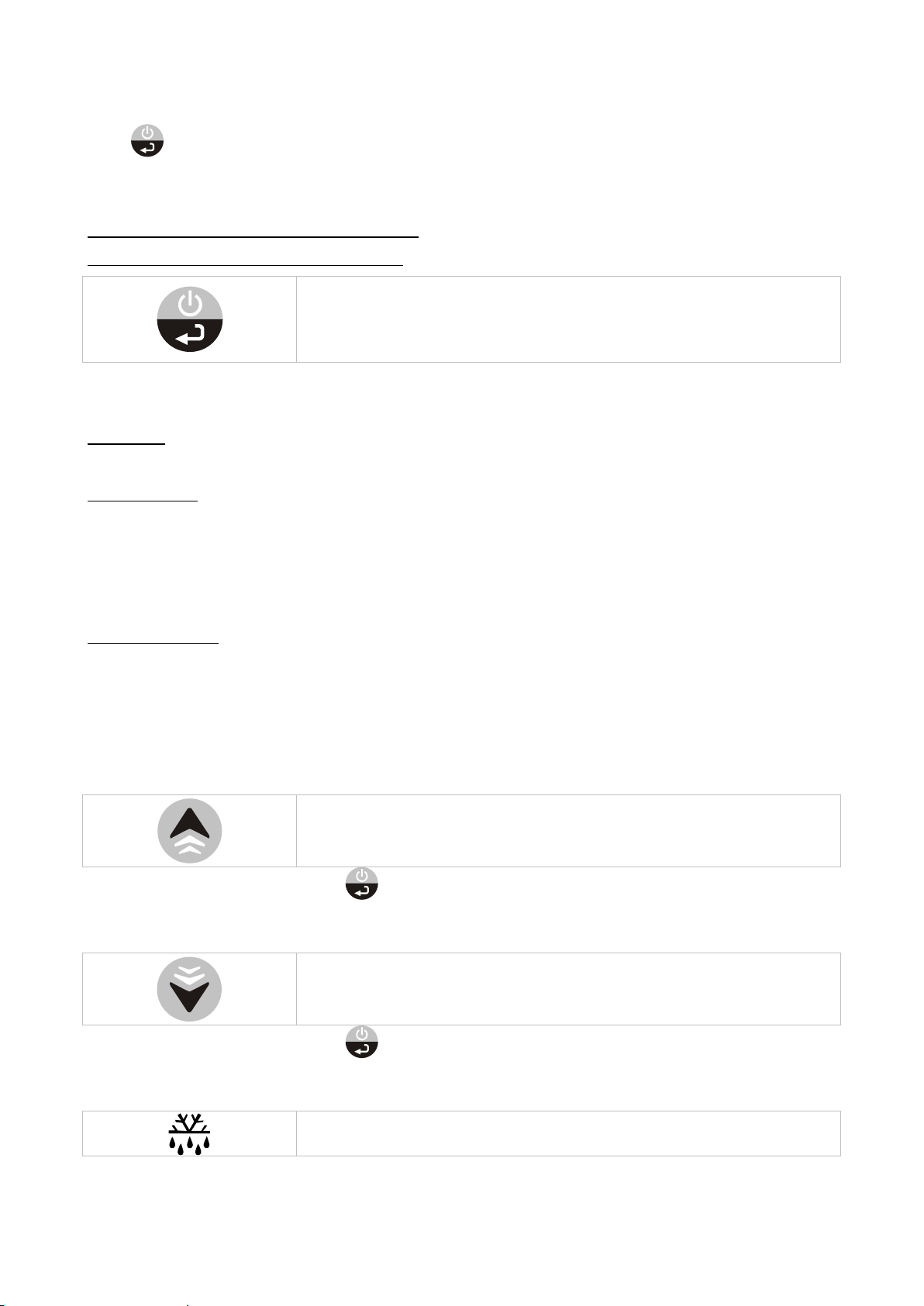

SETPOINT DI LAVORO E PARAMETRI DI CONFIGURAZIONE (ELIWELL)

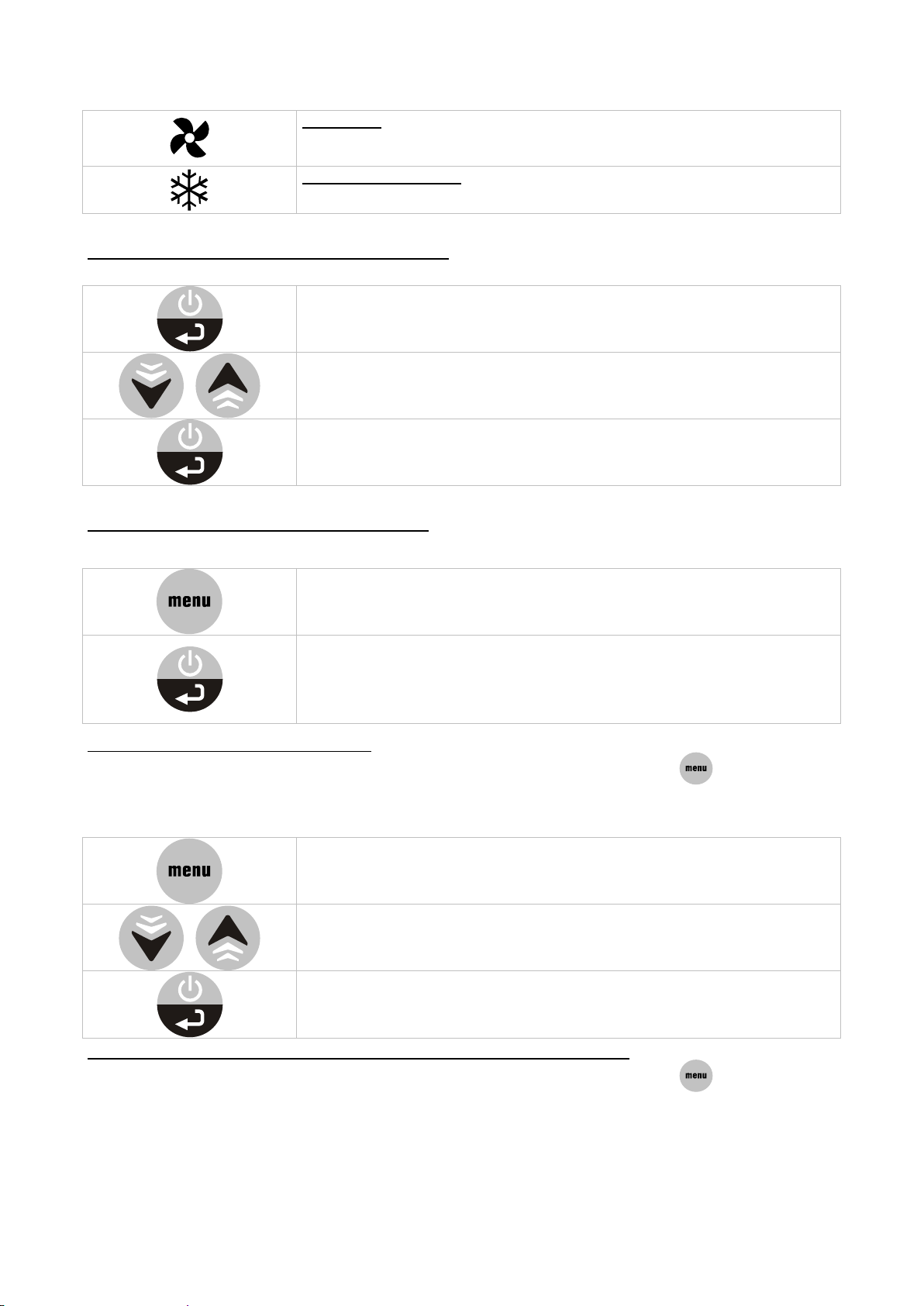

Impostazione del setpoint di lavoro

 Entrare nel menu “Stato macchina” premere e rilasciando istantaneamente il tasto .

Appare la label della cartella “SEt”.

 per visualizzare il valore del Setpoint premere nuovamente il tasto . Il valore del Setpoint appare sul display.  per variare il valore del Setpoint agire, entro 15 secondi, sui tasti e .  dopo la modifica premere per confermare.

Impostazione dei parametri di configurazione I parametri di configurazione sono ordinati su due livelli.

Per accedere al primo livello:

 premere per oltre 5 secondi il tasto “ ”

Per selezionare un parametro:

 premere o

Per modificare il valore di un parametro:

 premere  premere o entro 15 s  premere o non operare per 15 s

Per accedere al secondo livello:

 accedere al primo livello  premere o per selezionare “PA2”  premere e o per impostare la password “15”.  premere o non operare per 15 s

Per uscire dalla procedura:

premere o non operare per 15 sec.

HSE

Higher SEt. Valore massimo attribuibile al setpoint.

-50…230

1&2

°C/°F

LSE

Lower SEt. Valore minimo attribuibile al setpoint.

-55…99

1&2

°C/°F

OSP

Offset Set Point. Valore di temperatura da sommare algebricamente al Set-Point in caso di set ridotto abilitato (Funzione Economy).

-30…30 0 2

°C/°F

Il regolatore attuerà un funzionamento per CALDO (impostato “H”) o per FREDDO (impostato “C”)

h/c c 2

flag

dOd

digital (input) Open door. Ingresso digitale che permette di spegnere le utenze. Valido se H11 = ±4 (micro porta). n = non spegne le utenze; y = spegne le utenze.

n/y n 2

flag

dAd

digital (input) Activation delay. Tempo di ritardo attivazione dell’ingresso digitale.

0…255 0 2

min

Ont

On time (compressor). Tempo di accensione del compressore per sonda guasta. Se

impostato a “1” con Oft a “0” il compressore rimane sempre acceso, mentre per Oft >0

funziona in modalità duty cycle.

0...250 6 2

min

OFt

OFF time (compressor). Tempo di spegnimento del compressore per sonda guasta. Se

impostato a “1” con Ont a “0” il compressore rimane sempre spento, mentre per Ont >0

funziona in modalità duty cycle.

0...250 6 2

min

dOn

delay (at) On compressor. Tempo ritardo attivazione relè compressore dalla chiamata.

0...250 0 2

sec

dOF

delay (after power) OFF. Tempo ritardo dopo lo spegnimento; fra lo spegnimento del relè del compressore e la successiva accensione deve trascorrere il tempo indicato.

0...250 3 2

min

dbi

delay between power-on. Tempo ritardo tra le accensioni; fra due accensioni successive del compressore deve trascorrere il tempo indicato.

0...250 5 2

min

OdO

delay Output (from power) On. Tempo di ritardo attivazione uscite dall’accensione dello strumento o dopo una mancanza di tensione.

0...250 0 2

min

SBRINAMENTO

dit

defrost interval time. Tempo di intervallo fra l’inizio di due sbrinamenti successivi.

0...250 6 1&2

ore

dCt

defrost Counting type. Selezione del modo di conteggio dell’intervallo di sbrinamento. 0 = ore di funzionamento compressore (metodo DIGIFROST®); Sbrinamento attivo SOLO a compressore acceso; 1 = Real Time - ore di funzionamento apparecchio; il conteggio dello sbrinamento è sempre attivo a macchina accesa e inizia ad ogni power-on; 2 = fermata compressore. Ad ogni fermata del compressore si effettua un ciclo di sbrinamento in funzione del parametro dty.

0/1/2 1 2

num

dOH

defrost Offset Hour. Tempo di ritardo per l’inizio del primo sbrinamento dalla chiamata.

0...59 0 2

min

dEt

defrost Endurance time. Time-out di sbrinamento; determina la durata massima dello sbrinamento.

1...250

1&2

min

dPO

defrost (at) Power On. Determina se all’accensione lo strumento deve entrare in sbrinamento (sempre che la temperatura misurata sull’evaporatore lo permetta).

y = si; n = no.

n/y n 2

flag

ALLARMI

Att

Permette di selezionare se i parametri HAL e LAL avranno valore assoluto (Att=0) o relativo (Att=1).

0/1 1 2

flag

AFd

Alarm Fan differential. Differenziale degli allarmi.

1…50 2 2

°C/°F

HAL

Higher ALarm. Allarme di massima temperatura. Valore di temperatura (in valore

relativo) il cui superamento verso l’alto determinerà l’attivazione della segnalazione d’allarme.

-50…150

1&2

°C/°F

LAL

Lower ALarm. Allarme di minima temperatura. Valore di temperatura (in valore relativo) il cui superamento verso il basso determinerà l’attivazione della segnalazione d’allarme.

-50…50

-2

1&2

°C/°F

PAO

Power-on Alarm Override. Tempo di esclusione allarmi all’accensione dello strumento, dopo mancanza di tensione.

0…10 2 2

ore

dAO

defrost Alarm Override. Tempo di esclusione allarmi di temperatura dopo lo sbrinamento.

0…999

60 2 min

OAO

Ritardo segnalazione allarme dopo la disattivazione dell’ingresso digitale (chiusura

porta). Per allarme si intende allarme di alta e bassa temperatura.

0…10 0 2

ore

tdO

time out door Open. Tempo di ritardo attivazione allarme porta aperta.

0…250 0 2

min

tAO

temperature Alarm Override. Tempo ritardo segnalazione allarme temperatura.

0…250

1&2

min

EAL

External Alarm Clock. Un allarme esterno blocca i regolatori (n = non blocca; y = blocca).

n/y n 2

flag

COMUNICAZIONE

dEA

Indice del dispositivo all’interno della famiglia (valori validi da 0 a 14).

0…14 0 2

num

FAA

Famiglia del dispositivo (valori validi da 0 a 14). La coppia di valori FAA e dEA

rappresenta l’indirizzo di rete del dispositivo e viene indicata nel seguente formato “FF.DD” (dove FF=FAA e DD=dEA).

0…14 0 2

num

DISPLAY

LOC

LOCK. Blocco tastiera. Rimane comunque la possibilità di entrare in programmazione parametri e modificarli, compreso lo stato di questo parametro per consentire lo sblocco della tastiera. y = si; n = no.

n/y n 1&2

flag

PS1

PAssword 1. Quando abilitata (valore diverso da 0) costituisce la chiave di accesso per i parametri di livello 1.

0...250 0 1&2

num

PS2

PAssword 2. Quando abilitata (valore diverso da 0) costituisce la chiave di accesso per i parametri di livello 2.

0...250

15 2 num

ndt

number display type. Visualizzazione con punto decimale. y = si; n = no.

n/y n 2

flag

CA1

CAlibration 1. Calibrazione 1. Valore di temperatura positivo o negativo che viene sommato a quello letto dalla sonda 1.

-12.0...12.0

-1

1&2

°C/°F

ddL

defrost display Lock. Modalità di visualizzazione durante lo sbrinamento. 0 = visualizza la temperatura letta dalla sonda cella; 1 = blocca la lettura sul valore di temperatura letto dalla sonda termostatazione all’istante di entrata in sbrinamento e fino al successivo raggiungimento del valore di Setpoint;

2 = visualizza la label “deF” durante lo sbrinamento e fino al successivo raggiungimento

del valore di Setpoint.

0/1/2 1 1&2

num

dro

display read-out. Selezione °C o °F per la visualizzazione temperatura letta dalla sonda. 0 = °C, 1 = °F.

NOTA BENE: con la modifica da °C a °F o viceversa NON vengono però modificati i valori di setpoint, differenziale, ecc. (es set=10°C diventa 10°F)

0/1 0 2

flag

ddd

Selezione del tipo di valore da visualizzare sul display. 0 = Setpoint; 1 = sonda cella (Pb1); 2 = sonda evaporatore (Pb2).

0/1/2 1 2

num

CONFIGURAZIONE

H08

Modalità di funzionamento in stand-by.

0/1/2 2 2

num

0 = spegne solo il display; 1 = spegne il display, blocca i regolatori e gli allarmi; 2 = scrive OFF sul display e blocca i regolatori e gli allarmi.

H11

Configurazione ingressi digitali/polarità. 0 = disabilitato; ±1 = sbrinamento; ±2 = set ridotto; ±3 = non usato; ±4 = micro porta; ±5 = allarme esterno; ±6 = Stand-by (ON-OFF).

ATTENZIONE!: segno “+” indica che l’ingresso è attivo per contatto chiuso. segno “-” indica che l’ingresso è attivo per contatto aperto.

-7…7 2 2

num

H32

Configurabilità tasto DOWN. 0 = disabilitata; 1 = sbrinamento; 2 = non usato; 3 = set ridotto; 4 = stand-by.

0…4 3 2

num

reL

reLease firmware. Versione del dispositivo: parametro a sola lettura.

/ / 1&2

tAb

tAble of parameters. Riservato: parametro a sola lettura.

/ / 1&2

COPY CARD

Up load. Trasferimento parametri di programmazione da strumento a Copy Card.

/ / 2

Format. Cancellazione di tutti i dati inseriti nella chiavetta.

/ / 2

PA2

Visibilità parametro

/ / 2

SBRINAMENTO

Lo sbrinamento degli apparecchi è completamente automatico. Lo sbrinamento degli impianti è ad aria e avviene automaticamente ogni 6 ore. Lo sbrinamento ha una durata di 20 minuti.

E’ possibile attivare in qualsiasi momento, un ciclo di

sbrinamento, premendo per 5 secondi il pulsante “ ” (fig.b); lo sbrinamento automatico successivo avverrà a partire da questo momento dopo 6 ore.

L’apparecchio è dotato di evaporazione automatica della

condensa.

ALLARMI E SEGNALAZIONI (EVERY CONTROL)

Il pulsante “ ” serve a tacitare gli allarmi. Sul display vengono visualizzati eventuali allarmi e

segnalazioni:

 Led “ ” acceso indica compressore attivato.  Led “ ” lampeggiante indica ritardo all’attivazione del

compressore.

 Led “ ” acceso indica sbrinamento in corso.  Led “ ” lampeggiante indica ritardo all’attivazione di un

sbrinamento.

 “E0” lampeggiante sul display può indicare una delle seguenti

anomalie: tipo sonda cella non corretto,

 difetto della sonda cella o dei collegamenti, temperatura

rilevata fuori dei limiti di misura.

 “E2” lampeggiante sul display: corruzione dei dati di

configurazione in memoria; provare a spegnere e

 riaccendere l’appparecchio, se l’allarme non scompare,

sostituire il termoregolatore.

 Temperatura della cella: con display indicante un valore

corretto ma lampeggiante, la temperatura rilevata dalla sonda è al di fuori dei limiti prefissati.

ALLARMI E SEGNALAZIONI (ELIWELL)

La condizione di allarme viene sempre segnalata tramite il

buzzer (se presente) e dal led in corrispondenza dell’icona

allarme . Per tacitare l’allarme premere un tasto qualsiasi.

 LED ON per compressore acceso; lampeggiante per

ritardo, protezione o attivazione bloccata.

 LED ON per sbrinamento in corso; lampeggiante per

attivazione manuale.

 LED

ON per allarme attivo; lampeggiante per allarme

tacitato.

 LED °C ON, l’unità di misura delle temperature è il grado

Celsius

 LED °F ON, l’unità di misura delle temperature è il grado

Fahrenheit

 La segnalazione di allarme derivante da sonda guasta (riferito

alla sonda 1) compare direttamente sul display dello strumento con l’indicazione E1.

 La segnalazione di allarme derivante da sonda evaporatore

guasta (sonda 2) compare direttamente sul display dello strumento con l’indicazione E2.

 Le altre segnalazioni di allarme non compaiono direttamente

sul display dello strumento ma sono visualizzabili dal menu

“Stato Macchina” all’interno della cartella “AL”.

- AH1 = Allarme di alta temperatura (riferito alla sonda

termostatazione o sonda 1).

- AL1 = Allarme di bassa temperatura (riferito alla sonda termostatazione o sonda 1).

Tasto ON/SBY/ENTER

Premuto e rilasciato permette di verificare/ modificare il setpoint di lavoro dell’apparecchio.

Premuto per 3 secondi, rilasciato alla comparsa sul display della label [Sby], porta l’apparecchio in stand–by. Premuto per più di 5 secondi (quindi eludendo la label Sby) permette di accedere alla lista parametri utente.

Con strumento in stand by [a display compare Sby] premuto il controllore si accende.

Tasti UP e DOWN

Permettono di incrementare o decrementare il valore del parametro da modificare. Premuti per 3 secondi permettono di visualizzare le temperature di minima e massima registrate

(se disponibili) ed eventualmente allarmi attivi.

Con tastiera bloccata premuti simultaneamente disabilitano il blocco.

Premuto “UP” per 3 secondi si attiva la funzione Hyper Cold. Con Hyper Cold attivo, premuto “DOWN” per 3 secondi si disattiva tale funzione.

Tasto MENU’

Premuto per 3 secondi abilita / disabilita l’ingresso alle funzionalità smart dell’apparecchio.

ICONA SBRINAMENTO

Led acceso: sbrinamento in corso Led lampeggiante: ritardo attivazione sbrinamento o sgocciolamento in corso Led lampeggiante a frequenza elevata: allarme registrato in memoria

ICONA VENTOLA

Led acceso: ventilatori cella attivati Led lampeggiante: ritardo attivazione ventilatori post sbrinamento

ICONA COMPRESSORE

Led acceso: compressore attivato Led lampeggiante: ritardo attivazione compressore

Premere e rilasciare il tasto on/sby/enter: il display visualizza in modalità lampeggiante il setpoint corrente per 5 secondi. Decorso tale tempo il display torna ad indicare la temperatura in camera

Durante il lampeggio del display utilizzare i tasti up e down per incrementare o decrementare il setpoint di temperatura desiderato

POS

DESCRIZIONE

Tasto ON/SBY/ENTER

Tasto DOWN

Tasto UP

Tasto MENU’

ICONA SBRINAMENTO

ICONA VENTOLA

ICONA COMPRESSORE

APPARECCHI: -2°C/+8°C

-12°C/-24°C

PANNELLI DI COMANDO

Tutti gli apparecchi della gamma montano cruscotti portacomandi con i seguenti comandi :

IMPOSTAZIONE / MODIFICA DEL SETPOINT DI TEMPERATURA

Premere nuovamente il tasto on/sby/enter per confermare il nuovo setpoint: l’acquisizione del nuovo valore viene segnalata dall’emissione acustica di 3 beep brevi consecutivi

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad accesso veloce.

Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile. Viene visualizzato in maniera lampeggiante a frequenza elevata la funzione [Def / nDf].

Premere il tasto on/sby/enter per confermare la scelta e attivare / disattivare la funzione.

Lo sbrinamento manuale forzato viene eseguito solo se necessario.

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad accesso veloce.

Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile. Viene visualizzato in maniera lampeggiante a frequenza elevata.

Utilizzare i tasti up e down per visualizzare la funzione [HCo / nHC].

Premere il tasto on/sby/enter per confermare la scelta e attivare / disattivare la funzione.

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad accesso veloce.

Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile. Viene visualizzato in maniera lampeggiante a frequenza elevata.

Utilizzare i tasti up e down per visualizzare la funzione [F_C / F_ _].

Premere il tasto on/sby/enter per confermare la scelta e attivare / disattivare la funzione.

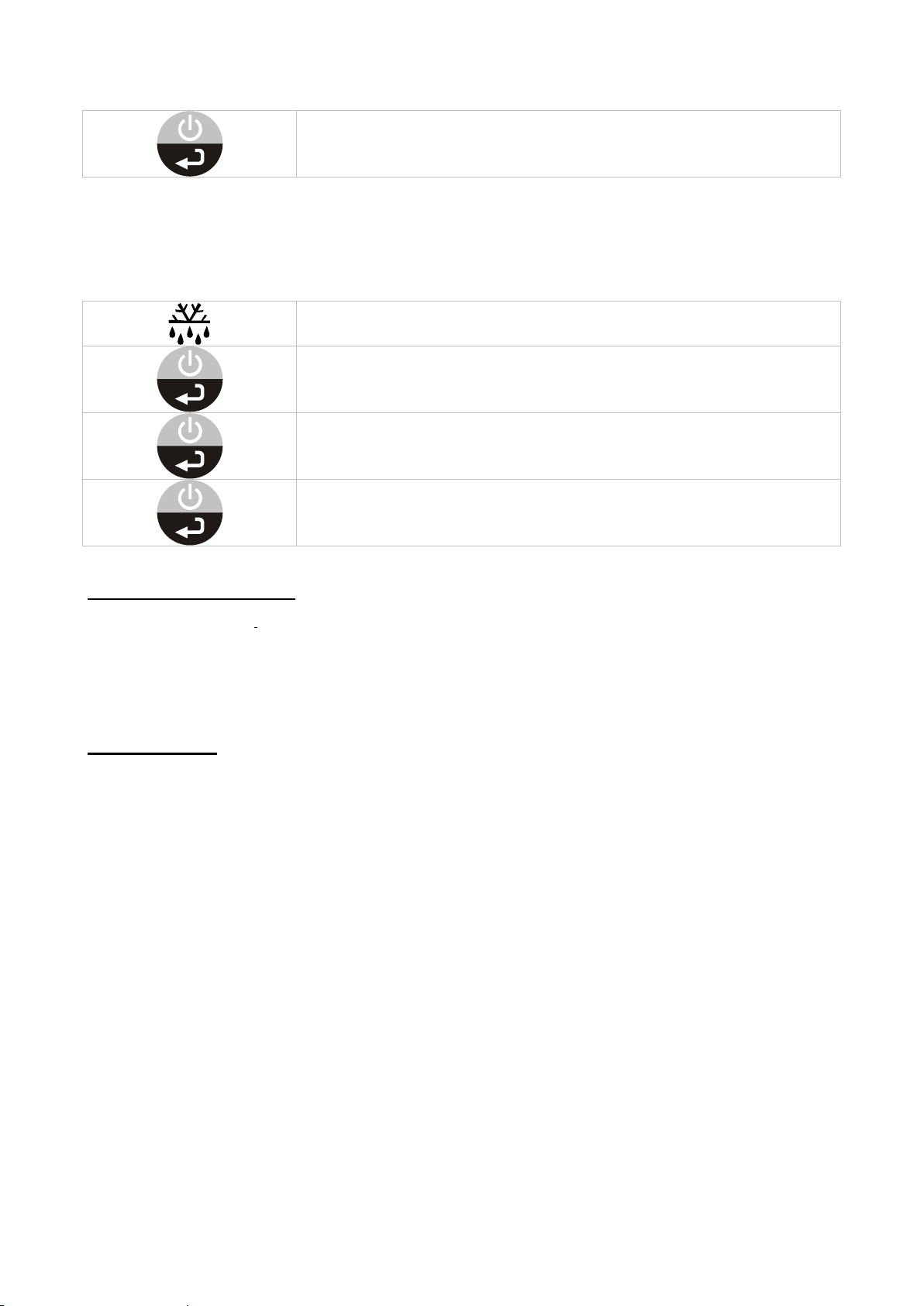

SMART FUNCTIONS – Funzionalità ad accesso veloce

SBRINAMENTO MANUALE FORZATO

Durante tale fase non può essere avviato l’Hyper Cold.

È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi

il tasto .

In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della

label [ESC].

HYPER COLD

Durante tale fase non viene effettuato lo sbrinamento e non può essere avviato l’Energy Saving.

È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi

il tasto . In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della label [ESC].

FUNZIONAMENTO VENTOLE CAMERA

È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi

il tasto .

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad accesso veloce.

Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile. Viene visualizzato in maniera lampeggiante a frequenza elevata.

Utilizzare i tasti up e down per visualizzare la funzione [Loc].

Premere il tasto on/sby/enter per confermare la scelta e attivare / disattivare la funzione.

Per sbloccare la tastiera occorre premere simultaneamente i tasti per più di 5 secondi.

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad accesso veloce.

Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile. Viene visualizzato in maniera lampeggiante a frequenza elevata.

Utilizzare i tasti up e down per visualizzare la funzione [Prt].

Premere il tasto on/sby/enter per confermare la scelta e attivare la funzione.

Premere il tasto menù per un tempo superiore a 3 secondi per accedere alla funzionalità ad accesso veloce.

Sul display compare la prima opzione corrispondente ad una funzione smart eseguibile. Viene visualizzato in maniera lampeggiante a frequenza elevata.

Utilizzare i tasti up e down per visualizzare la funzione [Par].

Premere il tasto on/sby/enter per entrare nella modalità configurazione parametri. Viene richiesta la password di accesso.

Il display si predispone per l’impostazione della password visualizzando [00]

Utilizzare i tasti up e down per selezionare la password “65”

Premere il tasto on/sby/enter per confermare la scelta. Se la password inserita è corretta viene visualizzato il primo parametro della lista di

configurazione.

In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della label [ESC].

BLOCCO TASTIERA

È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi

il tasto . In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della label [ESC].

STAMPA MANUALE LETTURE SONDE: in accoppiamento al terminale di stampa TSP

È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi

il tasto . In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della label [ESC].

CONFIGURAZIONE PARAMETRI

Utilizzare i tasti up e down per scorrere tutti i parametri del controllore

Premere il tasto on/sby/enter per confermare la scelta

Utilizzare i tasti up e down per selezionare il nuovo valore del parametro

Premere il tasto on/sby/enter per confermare la scelta

Parametro

Descrizione

Default

-2°C/+8°C

Default

-12°C/-24°C

min

MAX

INGRESSI DI MISURA

calibrazione sonda cella (il parametro e’ espresso in ottavi di grado)

+8°C

-4°C

-55

+99

abilitazione sonda evaporatore (0 = assente, 1 = presente)

1 1 1

abilitazione sonda condensatore (0 = assente, 1 = presente)

0 0 1

tipologia settaggio uscita ausiliaria: 0 = resist. porta; 1 = com. luce

0 0 2

setpoint attivazione resistenza porta (solo se /9 = 0)

-7°C

-55

+99

isteresi regolazione attivazione resistenza porta (solo se /9 = 0)

2°C

2°C 1 15

lettura sonda camera

- °C

- °C - -

lettura sonda sbrinamento

- °C

- °C - -

lettura sonda camera

- °C

- °C - -

REGOLAZIONE COMPRESSORE, ENERGY SAVING, HIPER COLD

isteresi regolatore (differenziale)

+4°C

minimo setpoint di lavoro impostabile

-2°C

-24°C

-55

massimo set point di lavoro impostabile

+8°C

-12°C

+99

incremento di temperatura sul setpoint per energy saving: 0 = escluso

+1°C

+2°C

+99

tempo di monitoraggio per avvio energy saving

2 ore

decremento di temperatura sul setpoint per hiper cold: 0 = escluso

-2°C

-55

tempo limite di permanenza del setpoint in hiper cold

2 ore

scostamento temporale ammissibile rispetto ciclo ON comp. ottimale

1 min

240

t minimo rispetto ciclo ON comp. per definizione ciclo non efficiente

1 min

240

t massimo rispetto ciclo ON comp. oltre il quale il ciclo non è consid.

5 min

240

scostamento minimo ammissibile per funzione Te

5°C/min

+99

limite massimo numero cicli compressore a basso rendimento

3 nr.

3 nr. 1 3

limite temporale massimo per avvio defrost nella prima fase (0 = escluso)

120 min

240

PROTEZIONE COMPRESSORE

ritardo attivazione compressore ad accensione strumento

1 min

240

tempo min. di ritardo tra lo spegnim. del compr. e la successiva accens.

3 min

240

tempo di ciclo accensione compressore in caso di allarme sonda cella

10 min

240

% di C5 nel quale il compr. viene acceso in caso di allarme sonda cella

50 %

70 %

100

SBRINAMENTO

intervallo di sbrinamento (0 = escluso)

6 ore

tipo di sbrinamento (0 = a resistenze, 1 = a gas caldo)

0 0 0

temper. fine sbrinamento (riferita alla temper. dell’evaporatore)

+8 °C

-55

+99

durata massima sbrinamento (0 = lo sbrin. non viene mai attivato)

30 min

visualizzazione display in sbrinamento (0 = temperatura cella effettiva, 1 = temperatura cella bloccata, 2 = label dEF)

1 1 0

tempo di sgocciolamento

3 min

tipo di conteggio interv. di sbrinamento: 0 = ore reali; 1 = ore ON comp.; 2 = autodeterm.

intervallo per lo sbrinamento di protezione (0 = disattivato)

24 ore

ALLARMI

isteresi dell’allarme (differenziale)

+2 °C

allarme di minima relativo al setpoint di lavoro (0 = escluso)

-2 °C

-55

allarme di massima relativo al setpoint di lavoro (0 = escluso)

+15 °C

+99

tempo di esclusione dell’allarme dall’accensione dello strumento

120 min

240

modalità attivazione buzzer per allarme: 0 = sempre; 1 = temporizzato

1 1 0

tempo limite per avviso acustico del buzzer in allarme (solo se A4 = 1)

1 min

240

È possibile uscire dalla fase di programmazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi

il tasto .

In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della

label [ESC].

PARAMETRI DI CONFIGURAZIONE

tempo di esclusione dell’allarme di temperatura (solo se A1 e/o A2 0)

15 min

240

tempo escl. all. di temper. post fermo vent. evap. (per A1 e/o A2  0)

60 min

240

REGOLAZIONE VENTOLE EVAPORATORE E CONDENSATORE

temper. sopra la quale il vent. evap. viene spento (solo se /A = 1 e F7 = 3 o 4)

-1°C

-55

+99

differenziale ventole (relativo a F1, solo se /A = 1 e F7 = 3 o 4)

+2°C

funz. vent. evap. durante norm. funz. (0 = OFF, 1= ON, 2 = parallelo al compr., 3 = stabilita con F1 e F2, 4= stabilita con F1 e F2 a compr. ON e OFF a comp. OFF

1 1 0

funz. vent. evap. in sbrin. e sgocc. (0= OFF, 1= ON, 2 = stab. con F7)

0 0 0

tempo fermata ventilatore evaporatore dopo sgocciolamento

3 min

temperatura sotto la quale il ventilatore condensatore viene spento

20 °C

-55

+99

funz. Vent. Evap. Durante norm. Funz. (0 = OFF, 1= ON, 2 = parallelo al compr., 3 = stabilita con F1 e F2, 4= stabilita con F1 e F2 a compr. ON e OFF a comp. OFF

+3°C

funz. vent. cond. durante normale funz. (0 = parall.al compr.,1 = ON); vedi anche F6 e F7

0 0 0

funzion.vent. cond. in sbrin. e sgocc. (0=OFF, 1=ON, 2=ON sopra 35°C, OFF sotto 33°C)

0 0 0

temperatura critica per segnalazione di alta temperatura di condensazione

55°C

-55

+99

temperatura critica per allarme di alta pressione

57°C

-55

+99

STAMPA

Abilitazione stampa parametri di configurazione (0 = disabilitata)

1 1 0

Tempo di campionamento (vedi anche parametro P6)

30 min/ore

Selezione sonde di temperatura da stampare (0 = nessuna, 1= sonda camera, 2 = sonda camera ed evaporatore, 3 = tutte)

1 1 0

Selezione intestazione cedolino (0 =escluso, 1= Armadio frigo, 2 = Base refrigerata)

2 2 0

Abilitazione stampa identificativo numerico apparecchio (0 = no, 1= sì)

1 1 0

Selezione lingua per intestazione cedolino (1 = italiano, 2 = inglese, 3 = francese, 4 = spagnolo, 5 = tedesco)

1 1 -1

Selezione unità di misura per tempo di campionamento (1 = minuti, 2 = ore)

1 1 1

GESTIONE COMUNICAZIONE

Indirizzo dello strumento (dato prelevato in fase di stampa se P4 = 1)

1 1 0

256

Gestione della porta seriale (o = non utilizzata, 1 = stampa)

1 1 0

Baud Rate trasmiss. dati (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)

3 3 1 4 L4

Modalità di controllo trasmissione (0 = no parity, 1 = odd, 2 = even)

0 0 0

Premere il tasto on/sby/enter per più di 5 secondi (quindi eludendo la label Sby) per accedere alla lettura sonde e alla lista parametri utente.

Viene visualizzata la prima label “Pd”.

Utilizzare i tasti up e down per scorrere le letture delle sonde e i parametri.

Premere il tasto on/sby/enter per confermare la scelta ed entrare nella modalità di lettura delle sonde o di modifica del parametro.

Viene visualizzato in modalità lampeggiante il valore corrente.

Utilizzare i tasti per selezionare il nuovo valore solo nel caso dei parametri.

Premere il tasto on/sby/enter per uscire dalla lettura delle sonde o confermare la scelta del

nuovo valore del parametro, l’impostazione non lampeggia più.

All’accensione lo strumento eseguirà una fase di “LAMPTEST”

se durante tale fase viene premuto per 3 volte di seguito il tasto on/sby/enter vengono resettati tutti i parametri ai valori impostati in fabbrica.

Sul display si visualizza la label [rLd] che evidenzia il resettaggio della scheda ai valori impostati da costruttore.

CONFIGURAZIONE PARAMETRI UTENTE- LETTURA SONDE

È possibile uscire dalla fase di configurazione attendendo per 30 secondi senza operare sulla scheda, oppure premendo per 5 secondi il

tasto .

In entrambi i casi l’uscita viene segnalata dall’emissione acustica di 3 beep brevi consecutivi e dalla comparsa temporanea a display della

label [ESC].

RIPRISTINO PARAMETRI DI FABBRICA

Informazioni riservate al solo personale specializzato.

ATTENZIONE: i valori di default in memoria sono solo quelli relativi alle configurazioni (TN, BT).

Nel caso la temperatura in cella risulta superiore al setpoint impostato, sul display viene visualizzata la label [AH] alternata alla temperatura critica raggiunta. Viene attivato anche il buzzer.

Premendo il tasto up è possibile visualizzare la durata dell’evento di allarme.

Nel caso la temperatura in cella risulta inferiore al setpoint impostato, sul display viene visualizzata la label [AL] alternata alla temperatura critica raggiunta. Viene attivato anche il buzzer.

Premendo il tasto up è possibile visualizzare la durata dell’evento di allarme.

Led sbrinamento lampeggiante a frequenza elevata mette a conoscenza che si è verificato un’

allarme di alta o di bassa temperatura.

Si visualizza sul display lampeggiante la temperatura critica registrata.

Si visualizza sul display lampeggiante il tempo di permanenza dell’evento di allarme, espresso in

minuti.

Si resetta il funzionamento del led sbrinamento alla sua normalità Sul display compare [rES], avendo preso visione dell’evento anomalo verificatosi.

Led sbrinamento lampeggiante a frequenza elevata mette a conoscenza che si è verificato un blackout.

ALLARMI

APPARECCHIO CON SONDE ROTTE

Errore sonda camera

Nel caso la sonda camera risulta rotta o il relativo collegamento risulta interrotto, sul display viene visualizzata la label [E0]. La macchina continua a funzionare in fase di conservazione in base ai valori assegnati ai parametri “C5” e “C6”. La ventola interna continua a funzionare in base al valore assegnato al parametro “F7”

Viene inibito automaticamente il controllo dello sbrinamento evoluto e quindi viene disattivato il processo di autotaratura della scheda.

Errore sonda evaporatore

Nel caso la sonda evapoartore risulta rotta o il relativo collegamento risulta interrotto, sul display viene visualizzata la label [E1].

Lo sbrinamento avverrà decorse le ore impostate con “d0” a partire dall’ultimo defrost eseguito. La ventola interna funzionerà in base al valore assegnato al parametro “F3”.

Viene inibito automaticamente il controllo dello sbrinamento evoluto e quindi viene disattivato il processo di autotaratura della scheda.

ALLARME DI ALTA TEMPERATURA IN CORSO

Il buzzer può essere tacitato premendo il tasto La segnalazione visiva dell’allarme permane fino a quando la temperatura critica rientra nella norma.

ALLARME DI BASSA TEMPERATURA IN CORSO

Il buzzer può essere tacitato premendo il tasto La segnalazione visiva dell’allarme permane fino a quando la temperatura critica rientra nella norma.

ALLARMI DI ALTA E BASSA TEMPERATURA REGISTRATI

Se è attivo un allarme di alta temperatura il compressore continua a funzionare; se è attivo un allarme di bassa temperatura il compressore viene spento.



Nel caso la scheda viene messa in stand by si perdono le temperature minima e massima registrate a setpoint raggiunto e gli

eventuali allarmi. ALLARME DI BLACK OUT

Si visualizza sul display la label [bL O].

Si visualizza sul display la massima temperatura registrata in camera.

Si resetta il funzionamento del led sbrinamento alla sua normalità. Sul display compare [rES], avendo preso visione dell’evento anomalo verificatosi.

SBRINAMENTO INTELLIGENTE

SBRINAMENTO INTELLIGENTE: è un sistema completamente automatico che permette di eseguire sbrinamenti solo in caso di reale

necessità.

Ai fini di una politica di risparmio energetico e per una ottimale conservazione dei prodotti alimentari, l'apparecchio esegue gli sbrinamenti in maniera automatica non ad intervalli prefissati ma in funzione dello stato in cui si trova l'evaporatore.

La scheda di controllo della macchina è in grado di monitorare l'andamento della stessa basandosi su alcuni parametri caratteristici funzionali: l'avvio dello sbrinamento avviene solo se effettivamente necessario, condizione questa fortemente dipendente dal tipo di utilizzo dell'apparecchio e dalla tipologia di derrate che vi vengono conservate.

ENERGY SAVING

ENERGY SAVING: è un sistema completamente automatico che permette di ottenere un risparmio energetico nell'utilizzo

dell'apparecchio.

Tale sistema entra in funzione nelle ore in cui l'apparecchio non viene utilizzato, quindi con porta chiusa, e con temperatura al suo interno costante e prossima al setpoint.

Tale funzione si disattiva per:

- attivazione sbrinamento manuale o automatico

- attivazione manuale della funzione Hiper Cold

- lettura temperatura camera fuori dai valori impostati

- funzionamento con sonda camera rotta

- variazione manuale del setpoint in camera

- differente impostazione del funzionamento ventole evaporatore

CARICAMENTO PRODOTTO

 Distribuire il prodotto all’interno dei vani refrigerati in

modo uniforme per consentire una buona circolazione dell’aria;

 Evitare di occludere le zone di ventilazione dell’impianto

di raffreddamento posto sulla parte sinistra del vano;

 Evitare di riporre gli alimenti che necessitano di basse

temperature di conservazione nell’ultimo cassetto in

basso a destra;

 Coprire o avvolgere gli alimenti prima di introdurli

all’interno dell’apparecchio con apposite pellicole

protettive;

 Non introdurre nell’apparecchio cibi o bevande troppo

calde;

 Non lasciare le porte aperte più del necessario durante il

prelievo o l’introduzione degli alimenti.

ARRESTO

In qualsiasi condizione per interrompere il funzionamento

dell’apparecchio è sufficiente premere in posizione OFF l’interruttore generale ; si spegnerà la luce del tasto.

Per isolare la base dalla rete elettrica estrarre la spina dalla presa.

IRREGOLARITA’ DI

FUNZIONAMENTO

Nel caso di irregolarità di funzionamento , prima di interpellare il servizio assistenza , verificare che:

 l’interruttore generale sia illuminato e che ci sia tensione

in rete;

 il valore di temperatura impostato sia quello desiderato;  le porte siano perfettamente chiuse;  l’apparecchio non sia posto vicino a fonti di calore;  il condensatore sia pulito e il ventilatore funzioni

regolarmente;

 non vi sia una eccessiva brinatura dell’evaporatore; Nel caso che detti controlli abbiano dato esito negativo,

rivolgersi al servizio assistenza di zona fornendo indicazioni sul modello e numero di matricola riportati sulla targhetta caratteristica.

PULIZIA GIORNALIERA

Per garantire una perfetta igiene e conservazione dell’apparecchio è bene effettuare ordinariamente e/o giornalmente le operazioni di pulizia come di seguito indicato:

1. Pulire accuratamente le superfici esterne

dell’apparecchio passandole con una spugna morbida

immersa in acqua e detersivo neutro, e strizzata, unicamente nel senso della satinatura, curando in particolare la pulizia del piano di lavoro e delle porte e cassetti nella zona maniglia.

 Il detersivo non deve contenere cloro e non deve essere

abrasivo.

 I detergenti consigliati sono quelli del tipo:

- Detergente disinfettante ad azione combinata(contenente tensioattivi non ionici, benzalconio cloruro, sostanze chelanti e pH tampone);

- Detergente per laboratorio, neutro, per lavaggio manuale (contenente tensioattivi anionici e no ionici);

- Sgrassante per ambienti alimentari (contenente tensioattivi anionici ed EDTA);

 Prima dell’uso diluire eventualmente i detergenti secondo

le istruzioni riportate in etichetta.

 Lasciare agire i detergenti per almeno 5 minuti.  Risciacquare accuratamente le pareti dell’apparecchio con

una spugna passata più volte in acqua corrente.  Asciugare con cura utilizzando una spugna pulita. ATTENZIONE: non usare nel modo più assoluto utensili o

corpi che possono produrre incisioni con la conseguente formazione di ruggine.

MACCHIE DI CIBO E RESIDUI INDURITI

In caso di presenza nell’apparecchio di macchie da cibo o

residui lavare con acqua ed asportarli prima che questi possano indurire.

Se i residui sono già induriti procedere come segue:

1. Usare una spugna morbida immersa in acqua tiepida e

detersivo neutro (si possono usare quelli previsti per la pulizia giornaliera, alla concentrazione più alta tra quelle previste in etichetta).

2. Inumidire il residuo indurito in modo da mantenerlo umido

per almeno 30 minuti ripassando ogni circa 5 minuti la spugna immersa in acqua e detersivo sullo sporco indurito.

3. Alla fine dell’ammollo asportare il residuo con la spugna

immersa in acqua e detersivo neutro.

4. Se occorre, ricorrere ad una spatola di legno o a paglietta

fine di acciaio inox, avendo cura di non danneggiare la superficie dell’apparecchio.

5. Al termine del procedimento si consiglia un ciclo di pulizia

giornaliera di tutte le superfici interne dell’apparecchio.

6. A pulizia ultimata risciacquare accuratamente con una

spugna passata più volte in acqua corrente.

7. Asciugare con cura utilizzando una spugna pulita.

Anche le zone sottostanti e adiacenti devono essere pulite e mantenute in perfetta igiene. Pulire con acqua e sapone o detergente neutro.

Proteggere le lamiere con cera ai siliconi.

PULIZIA E MANUTENZIONE GENERALE

Per un costante rendimento dell’apparecchio è bene compiere

le operazioni di pulizia e manutenzioni generali più volte all’anno.

Prima di iniziare con le operazioni procedere come segue :

 portare l’interruttore posto sul cruscotto in posizione OFF;  portare l’interruttore di rete in posizione OFF;  togliere la spina del cavo di alimentazione e attendere

che sia avvenuto il completo sbrinamento dell’apparecchio;

 con un aspirapolvere , un pennello o una spazzola non

metallica pulire con cura il gruppo refrigerante ed in particolar modo la batteria alettata.

ATTENZIONE : la pulizia e la manutenzione dell’impianto refrigerante e della zona compressore richiede l’intervento di

un tecnico specializzato ed autorizzato ; per questo motivo non può essere effettuato da personale non idoneo.

Pulire le superfici esterne ed interne dell’apparecchio

seguendo le indicazioni riportate nel paragrafo pulizia giornaliera.

Risciacquare abbondantemente con acqua pura ed asciugare. ATTENZIONE : ( come già riportato in altra parte del libretto )

non lavare l’apparecchiatura con getti di acqua diretti e ad alta

pressione A questo punto le operazioni di manutenzione e pulizia generali sono terminate.

INTERRUZIONI D’USO

Nel caso di prolungata inattività dell’apparecchiatura operare

come segue :

 portare l’interruttore posto sul cruscotto in posizione OFF;  portare l’interruttore di rete in posizione OFF;  togliere la spina del cavo di alimentazione e attendere

che sia avvenuto il completo sbrinamento dell’apparecchio;

 vuotare la base e pulirla come descritto nel capitolo

”PULIZIA”;

 lasciare le porte e i cassetti dell’apparecchio socchiuse

per evitare la formazione di cattivi odori.

CONSIGLI UTILI PER LA MANUTENZIONE DELL’ACCIAIO INOSSIDABILE

Le basi refrigerate sono costruite nelle parti esterne in acciaio inox AISI 304 18/10.

Per la pulizia e manutenzione delle parti costruite in acciaio inossidabile attenersi a quanto di seguito specificato , tenendo presente che il primo e fondamentale obiettivo è di salvaguardare la non tossicità e la massima igiene dei prodotti trattati.

L’acciaio inossidabile ha un sottile strato di ossido che

impedisce la formazione di ruggine . Ci sono sostanze o

detergenti che possono distruggere o intaccare questo strato e dare origine a corrosioni. Prima di usare qualsiasi prodotto detergente informatevi sempre , presso il vostro fornitore di fiducia , sulle caratteristiche del prodotto. Nel caso di graffi sulle superfici è necessario levigarle , con lana di ACCIAIO INOX finissima o spugnette abrasive di materiale sintetico fibroso, strofinando nel senso della satinatura.

ATTENZIONE : per la pulizia dell’ ACCIAIO INOX non usare mai pagliette di ferro e non lasciarle appoggiate sopra alle superfici , in quanto depositi ferrosi molto piccoli potrebbero rimanere sulle superfici e provocare formazione di ruggine per contaminazione e compromettere lo stato d’igiene

SMALTIMENTO

STOCCAGGIO RIFIUTI

Alla fine del ciclo di vita del prodotto, non disperdere

nell’ambiente l'apparecchiatura. Le porte dovranno essere smontate prima dello smaltimento dell’apparecchiatura. E’ ammesso uno stoccaggio provvisorio di rifiuti speciali in

vista di uno smaltimento mediante trattamento e/o stoccaggio definitivo. Vanno comunque osservate le leggi vigenti nel paese dell’utilizzatore in materia di tutela dell’ambiente.

PROCEDURA SMONTAGGIO APPARECCHIATURA

Nei vari Paesi sono in vigore legislazioni differenti, pertanto si devono osservare le prescrizioni imposte dalle leggi e dagli enti preposti dai Paesi dove avviene la demolizione.

In generale è necessario riconsegnare l’apparecchio ai centri

specializzati per la raccolta e demolizione. Smontare

l’apparecchio raggruppando i componenti secondo la loro

natura chimica, ricordando che nel compressore vi è olio lubrificante e fluido refrigerante, che possono essere recuperati e riutilizzati e che i componenti del frigorifero sono rifiuti speciali assimilibili agli urbani. Rendere inutilizzabile l’apparecchiatura per lo smaltimento rimuovendo il cavo di alimentazione e qualsiasi dispositivo di chiusura vani per evitare che qualcuno possa rimanere chiuso al suo interno.

LE OPERAZIONI DI SMONTAGGIO DEVONO ESSERE ESEGUITE DA PERSONALE QUALIFICATO.

SICUREZZA PER LO SMALTIMENTO DI RIFIUTI DI APPARECCHIATURE ELETTRICHE ED ELETTRONICHE (DIRETTIVA RAEE 2002/96) Non disperdere materiale inquinante nell'ambiente. Effettuare lo smaltimento nel rispetto delle leggi vigenti in materia.

In riferimento alla direttiva RAEE 2002/96 (Rifiuti di Apparecchiature Elettriche ed Elettroniche), l'utilizzatore, in fase di dismissione, deve smaltire le apparecchiature negli appositi centri di raccolta autorizzati, oppure riconsegnarli ancora installati al venditore all'atto di un nuovo acquisto. Tutte le apparecchiature, che devono essere smaltite secondo la direttiva RAEE 2002/96, sono contrassegnate da un apposi-

to simbolo .

Lo smaltimento abusivo dei Rifiuti di Apparecchiature Elettriche ed Elettroniche è punito con sanzioni regolate dalle leggi vigenti nel territorio in cui viene accertata l'infrazione.

I Rifiuti di Apparecchiature Elettriche ed Elettroniche possono contenere sostanze pericolose con effetti potenzialmente nocivi sull'ambiente e sulla salute delle persone. Si raccomanda di effettuare lo smaltimento in modo corretto.

SCHEDA TECNICA DEL REFRIGERANTE

1) R404A :componenti del fluido

 trifluoroetano (HFC 143a) 52%  pentafluoroetano (HFC 125) 44%  tetrafluoroetano (HFC 134a) 4%

GWP = 3750 ODP = 0

2) Identificazione dei pericoli Elevate esposizioni per inalazione possono provocare effetti anestetici. Esposizioni molto elevate possono causare anomalie del ritmo cardiaco e provocare morte improvvisa. Il prodotto nebulizzato o sotto forma di schizzi può provocare ustioni da gelo agli occhi o alla pelle.

3) Misure di primo soccorso  Inalazione:

allontanare l’infortunato dall’esposizione, e tenerlo al caldo e a

riposo. Se necessario somministrare ossigeno. Praticare la respirazione artificiale se la respirazione si è arrestata o dà segni di arrestarsi. In caso di arresto cardiaco effettuare massaggio cardiaco esterno. Richiedere assistenza medica immediata.  Contatto con la pelle: far sgelare con acqua le zone interessate. Togliere gli indumenti contaminati. ATTENZIONE: gli indumenti possono aderire alla pelle in caso di ustioni da gelo. In caso di contatto con la pelle, lavarsi immediatamente e abbondantemente con acqua tiepida. Se si verificano sintomi (irritazione o formazione di vesciche) richiedere assistenza medica.  Contatto con gli occhi: lavare immediatamente con soluzione per lavaggio oculare o acqua pulita, tenendo scostate le palpebre, per almeno 10 minuti. Richiedere assistenza medica.  Ingestione:

può provocare il vomito. Se l’infortunato è cosciente, far

sciacquare la bocca con acqua e far bere 200-300ml d’acqua. Richiedere immediata assistenza medica.  Ulteriori cure mediche: trattamento sintomatico e terapia di supporto quando indicato. Non somministrare adrenalina e farmaci simpaticomimetici similari in seguito ad esposizione, per rischio di aritmia cardiaca con possibile arresto cardiaco.

4) Informazioni ecologiche Persistenza e degradazione  HFC 143a:

si decompone lentamente nell’atmosfera inferiore (troposfera). La durata nell’atmosfera è 55 anni.

 HFC 125:

si decompone lentamente nell’atmosfera inferiore (troposfera). La durata nell’atmosfera è 40 anni.

 HFC 134a:

si decompone con relativa rapidità nell’atmosfera inferiore (troposfera). La durata nell’atmosfera è 15,6 anni.

 HFCs 143a, 125, 134a: non influenza lo smog fotochimico (cioè non rientra tra i componenti organici volatili -VOC- secondo quanto stabilito

dall’accordo UNECE). Non provoca la rarefazione dell’ozono. Gli scarichi di prodotto rilasciati nell’atmosfera, non provocano

contaminazione delle acque a lungo termine.

POS:

Descrizione

compressore

ventilatore condensatore

morsettiera

interruttore generale

spina elettrica

ventilatore evaporatore

deviatore doppia umidità

spia di sicurezza

termostato di sicurezza

resistenza porta

20A

resistenza porta

20B

resistenza porta

20C

resistenza porta

resistenza di sbrinamento

resistenza scarico bacinella

relé di potenza compressore

morsetto di terra

termoregolatore dgt

102

termostato bimetallico di sicurezza

115

scheda elettronica a led

Lo schema elettrico è riportato all’ultima pagina del

libretto.

INDEX

MACHINE DESCRIPTION 6 IDENTIFICATION PLATE 6 GENERAL INFORMATION UPON DELIVERY 6 SAFETY REGULATIONS 6 TECHNICAL SPECIFICATIONS 7 INSTALLATION 7 COUNTERS: 0°C/+10°C 8

CONTROL PANELS 8 STARTING AND OPERATION (EVERY CONTROL) 8 STARTING AND OPERATION (ELIWELL) 8 WORKING SETPOINT AND CONFIGURATION PARAMETERS (EVERY CONTROL) 9 WORKING SETPOINT AND CONFIGURATION PARAMETERS (ELIWELL) 10 DEFROSTING 11 ALARMS (EVERY CONTROL) 11 ALARMS (ELIWELL) 12

COUNTERS: -2°C/+8°C ; -12°C/-24°C 12

CONTROL PANELS 12 TEMPERATURE SETPOINT SETTING/VARIATION 13 SMART FUNCTIONS – Quick-access functions 13 USER PARAMETER CONFIGURATION - PROBE READING 16 DEFAULT PARAMETER RECOVERY 17 ALARMS 17 INTELLIGENT DEFROST 18 ENERGY SAVING 18

LOADING THE PRODUCT 18 STOPPING 18 MALFUNCTIONING 18 DAILY CLEANING 19 FOOD STAINS AND HARDENED RESIDUES 19 GENERAL CLEANING AND MAINTENANCE 19 USAGE INTERRUPTION 19 USEFUL RECOMMENDATIONS FOR THE CARE OF STAINLESS STEEL 19 DISPOSAL 20 REFRIGERANT MATERIAL SAFETY DATA SHEET 20

MACHINE DESCRIPTION

TQPN

This appliance has been designed for chilling and preserving foods. Any other use is to be considered improper. ATTENTION: the appliances are not suitable for installation outdoors or in environments subject to the action of the elements.

The manufacturer cannot be held liable for improper use of its appliance.

In the upper part the counters are provided with a working top, also available with raised back. Counters without working top having the same refrigerating capacities are also available. The controls are supplied with digital heat regulator and master switch. The engine group is located in a specific housing on the left of the counter. The evaporator is located inside the engine compartment (one for each compartment) and is protected with sheets. The internal ventilation is provided by means of protected tangential fans located above the evaporator. The appliance is supplied with an automatic evaporation control for the condensed steam.

IDENTIFICATION PLATE

The identification plate is permanently fixed to the product. It supplies important information about the technical and constructive specifications of the counters.

We congratulate you on your excellent choice and are sure you will make the best use of our refrigerated counters by following the instructions and recommendations given in this manual. We inform you that this manual cannot be reproduced and that the specifications described here can be subject to change without prior notice because of our continuous researching activity aimed to innovation and improvement of the technological characteristics.

SAFETY REGULATIONS

WARNING: before carrying out maintenance or cleaning operations, always disconnect the product from the electric mains.

Position the main switch on OFF.

DISCONNECT THE PLUG

LEGEND

1) model

2) manufacturer

3) CE mark

4) year of make

5) serial number

6) electric insulation class

7) electric protection class A) power supply voltage B) electric current intensity C) rated frequency D) rated power E) lamp rated power F) fuse current G) type of refrigerating gas H) quantity of refrigerating gas L) temperature class of refrigerating system M) max. supply pressure N) fan capacity P) fan rotation speed Q) fan head R) WEEE Symbol S) steam capacity T) steam pressure W) power of heating elements

Always quote the SERIAL NUMBER of the product when contacting the manufacturer.

GENERAL INFORMATION UPON DELIVERY

Upon delivery, always check that the packing has not been damaged during transportation and is in good conditions. Check that the product characteristics correspond to the order specifications. If not, contact the supplier immediately.

WARNING: do not use plugs or outlets not provided with grounding.

The mains outlet must be provided with GROUNDING.

WARNING: do not use adapters or extensions for connection to the electric mains.

WARNING: always wait until the set temperature is reached before introducing the food to be preserved.

Always cover the food with special film before storing it in the refrigerated counters.

WARNING: never introduce hot food or drinks. WARNING: do not clean the areas around the counter when

the door is open.

WARNING: do not use chlorine-based (bleach, muriatic acid, etc.) or toxic products for cleaning operations or near the refrigerated counters.

The cleaning and maintenance of the refrigerating system and the compressor area require the intervention of an authorized skilled technician and cannot be carried out by unspecialized staff.

For maintenance operations or in case of malfunctioning, always disconnect the counter. Always refer to an authorized center for TECHNICAL SERVICE and original spare parts. Failure to do this could impair the safety of the products.

Do not wash the counter using direct high-pressure water sprays.

TECHNICAL SPECIFICATIONS

The technical specifications are shown in the enclosed sheet.

INSTALLATION

The products are always packed with cardboard and shipped on pallets. In case of damage or missing parts upon delivery, follow the instructions given in the chapter ‘GENERAL INFORMATION UPON DELIVERY’.

WARNING: installation operations must be carried out by skilled staff.

Remove the packing with care in order not to dent the counter surfaces.

WARNING: keep the packing components (plastic bags, polystyrene foam, nails, etc) away from children since they can be very dangerous

Use a fork truck to lift the counter and move it to the

installation site, paying attention not to unbalance the load.

WARNING: do not push or drag the counter during installation or in the future, in order to prevent it from turning over or damaging its parts

WARNING: do not place the counter near heat sources or in rooms with high temperatures. This could cause efficiency loss and excessive stress of the refrigerating system

Remove the protective film. This operation may cause unpleasant electric shocks that, however, are not dangerous (static electricity). To eliminate or considerably reduce this inconvenience, always keep one hand in contact with the counter or ground the external packing.

It is now possible to level the counter by adjusting its feet.

During leveling, slightly tilt the counter towards its back (24) to allow for a better door closing

Clean with lukewarm water and mild detergent (as described in

the chapter ‘CLEANING’) and assemble the accessories

available The counter is provided with a SHUCO electric plug.

Check that the plug complies with domestic and EN60320, en60335-1 regulations. If not, replace it with a compliant one.

WARNING: this operation must be carried out by skilled staff Check the correspondence of the mains voltage with the one

indicated in the identification plate of the counter.

WARNING: check that the mains outlet is provided with grounding. If not, arrange it

Insert the plug into the outlet.

The installation is now completed. The counter must be incorporated into an equipotential system

that must be checked for efficiency according to the regulations in force. The connection must be carried out by means of a screw marked as

‘Equipotential’ located in the

compressor area.

COUNTERS: 0°C/+10°C

fig. a

fig. b

fig. c

CONTROL PANELS

All products in the range use control panels with the following controls:

1) Main switch

3) thermoregulator

STARTING AND OPERATION (EVERY CONTROL)

To start operation, follow this procedure:

- Insert the plug into the current tap;

- position the line switch on ON;

- push the main switch (1); the green indicator turns on; now set the operating temperature with the thermoregulator (3)

according to the following instructions:

- press the “ ” (fig.a) button to display the SETPOINT the

“ ” LED starts flashing. Use the “ ”and “ ”, buttons,

while holding the “ ” button pressed, to modify the

temperature value;

- press the “ ” button (fig.b) to increase the SETPOINT value. For a faster increase, hold the button pressed.

- press the “ ” button (fig.c) to decrease the SETPOINT value. For a faster decrease, hold the button pressed.

- once the value has been modified, release the “ ”button. The display automatically shows the current temperature of the compartment;

- check on the thermoregulator display (3) that the internal temperature of the counter corresponds to the set value.

STARTING AND OPERATION (ELIWELL)

To start operation, follow this procedure:

- Insert the plug into the current tap;

- position the line switch on ON;

- push the main switch (1); the green indicator turns on; now set the operating temperature with the thermoregulator (3)

according to the following instructions:

Access the “Machine Status” menu by pressing and quickly

releasing the key. The label of the folder appears. To display the Setpoint value press the key again.

The value appears on the display. To change the Setpoint value, use the and keys

within 15 seconds.

- press the button to increase the SETPOINT value. For a faster increase, hold the button pressed.

- press the button to decrease the SETPOINT value. For a faster decrease, hold the button pressed.

- check on the thermoregulator display (3) that the internal temperature of the counter corresponds to the set value.

WORKING SETPOINT AND CONFIGURATION PARAMETERS (EVERY CONTROL)

LABEL

MIN.

MAS.

U.M.

DEF.

WORKING SETPOINTS

°C/°F (1)

working setpoint

LABEL

MIN.

MAS.

U.M.

DEF.

WORKING SETPOINTS

°C/°F (1)

working setpoint

LABEL

MIN.

MAS.

U.M.

DEF.

MEASURE INPUTS

CA1

-25

°C/°F (1)

-1

cabinet probe offset

P0 0 1 - 1

kind of probe (0=PTC, 1=NTC)

P1 0 1 - 0

decimal point Celsius degree (for the quantity to show during the normal operation) (1= YES)

P2 0 1 - 0

unit of measure temperature (2) (0=°C, 1=°F)

LABEL

MIN.

MAS.

U.M.

DEF.

MAIN REGULATOR

0.1

°C/°F (1)

working setpoint differential

-99

°C/°F (1)

minimum working setpoint

°C/°F (1)

maximum working setpoint

LABEL

MIN.

MAS.

U.M.

DEF.

COMPRESSOR PROTECTIONS

C0 0 240

min 0 compressor delay since you turn on the instrument

C2 0 240

min 3 minimum time the compressor remainsturned off

LABEL

MIN.

MAS.

U.M.

DEF.

DEFROST

d0 0 99 H 6

defrost interval; also look at d8 (5) 0=the defrost at intervals will never be activated

d3 0 99

min

defrost duration (0=the defrost will never be activated)

d4 0 1 - 0

defrost when you turn on the instrument (1=YES)

d5 0 99

min 0 defrost delay when you turn on the instrument (only if d4 = 1)

d6 0 1 - 1

temperature shown during the defrost 0=cabinet temperature1=if to the defrost activation the cabinet temperature is below

“working setpoint+ r0”, at most “working setpoint + r0”; if to the defrost activation the cabinet temperature is above “working setpoint +r0”, at most the cabinet temperature to

the defrost activation (6)

Setting the working setpoint

 press LED will flash  press or , within 15 seconds to change the temperature value.  after changing the value, confirm by pressing , or avoiding any operation for 15 seconds.

You also can modify the working setpoint through parameter SP.

Working setpoints

Setting configuration parameters

To gain access the procedure:

 make sure no procedure is running  press and 4 s: the display will show “PA”  press  press or in 15 s to set “-19”  press or do not operate 15 s  press and 4 s: the display will show “SP”

To select a parameter:

 press or

To modify a parameter:

 press  press or in 15 s  press or do not operate 15 s.

To quit the procedure:

 press and 4 s or do not operate 60 s.

Configuration parameters

(1) the unit of measure depends on parameter P2 (2) set the parameters related to the regulators appropriately after themodification of the parameter P2 (5) the modification of parameter d0 has effect since the end of the previous defrost interval or since the activation of a defrost by hand (6) the display restores the normal operation as soon as the defrost ends and the cabinet temperature falls below the one that has locked the display (or if a temperature alarm arises)

WORKING SETPOINT AND CONFIGURATION PARAMETERS (ELIWELL)

PAR.

DESCRIPTION

RANGE

DEFAULT

LEVEL*

U.M.

Set

Temperature SEtpoint.

-50…99 0

°C/°F

COMPRESSOR

diF

diFferential. Relay compressor tripping differential. The compressor stops on reaching the Setpoint value (as indicated by the adjustment probe), and restarts at temperature value equal to the Setpoint plus the value of the differential. Note: the value 0 cannot be assumed

0.1...30.0

1&2

°C/°F

HSE

Higher SEt. Maximum possible setpoint value

-50…230

1&2

°C/°F

LSE

Lower SEt. Minimum possible setpoint value

-55…99

1&2

°C/°F

OSP

Offset Set Point. Temperature Value to be added to the Set-Point if reduced set is enabled (Economy function).

-30…30 0 2

°C/°F

digital (input) Open door. Digital input that allow you to switch off loads. Valid if H11 = ±4 (door switch). n = does not switch off loads; y = switch off loads.

h/c c 2

flag

dOd

digital (input) Open door. Ingresso digitale che permette di spegnere le utenze. Valido se H11 = ±4 (micro porta). n = non spegne le utenze; y = spegne le utenze.

n/y n 2

flag

dAd

digital (input) Activation delay. Delay time in activating the digital input.

0…255 0 2

min

Ont

ON time (compressor). Compressor activation time in the event of faulty probe. If OFt=1 and Ont=0, the compressor is always off, while if OFt=1 and Ont>0 it operated in duty cycle mode.

0...250 6 2

min

OFt

OFF time (compressor). Compressor deactivation time if probe is faulty. If Ont=1 and OFt=0, the compressor is always on, while if Ont=1 and OFt>0 it operated in duty cycle mode.

0...250 6 2

min

dOn

delay (at) On compressor. Delay time in activating the compressor relay after switch-on of instrument.

0...250 0 2

secs

dOF

delay (after power) OFF. Delay after switch off; the indicated time must elapse between switch-off of the compressor relay and the successive switch-on.

0...250 3 2

min

dbi

delay between power-on. Delay between switch-ons; the indicated time must elapse between two successive switch-ons of the compressor.

0...250 5 2

min

OdO

delay Output (from power) On. Delay time in activating the outputs after switch-on of the instrument or after a power failure.

0...250 0 2

min

DEFROST

dit

defrost interval time. Interval between the start of two successive defrosting operations.

0...250 6 1&2

hours

dCt

defrost Counting type. Selection of count mode for the defrosting interval. 0 = compressor operating hours (DIGIFROST® method); Defrosting active only if compressor is on;

0/1/2 1 2

num

Setting the working setpoint

 Access the “Machine Status” menu by pressing and quickly releasing the key.

The label of the “SEt” folder appears.

 To display the Setpoint value press the key again. The value appears on the display.  To change the Setpoint value, use the and keys within 15 seconds.  after changing the value, confirm by pressing .

How to set the configuration parameters Configuration parameters are arranged on two levels.

If you have to gain access the first level:

 press for than 5 sec

If you have to select a parameter:

 press or

If you have to modify the value of the parameter:

 press  press or in 15 s  press or do not operate 15 s

If you have to gain access the second level:

 gain access the first level  press or for selecting “PA2”  press and or for setting “15”.  press or do not operate 15 s

If you have to quit the procedure:

press or do not operate 15 s

1 = Real Time - equipment operating hours; defrost counting is always active when the machine is on and start everytime the instrument switch on; 2 = compressor stop. Each time the compressor stops a defrosting cycle is performed according to parameter dtY.

dOH

defrost Offset Hour. Start-of-defrosting delay time from the call.

0...59 0 2

min

dEt

defrost Endurance time. Defrosting time-out; determines duration of defrosting.

1...250

1&2

min

dPO

defrost (at) Power On. Determines if at the start-up the instrument must enter defrosting (if the temperature measured by the evaporator allows this operation). y = yes; n = no.

n/y n 2

flag

ALARMS

Att

Allow you to select if the parameters HAL and LAL will have absolute (Att=0) or relative (Att=1) value.

0/1 1 2

flag

AFd

Alarm Fan differential. Alarm differential.

1…50 2 2

°C/°F

HAL

Higher ALarm. Maximum temperature alarm. Temperature value (in relative value) which if exceeded in an upward direction triggers the activation of the alarm signal.

-50…150

1&2

°C/°F

LAL

Lower ALarm. Minimum temperature alarm. Temperature value (in relative value), which if exceeded in a downward direction, triggers the activation of the alarm signal.

-50…50

-2

1&2

°C/°F

PAO

Power-on Alarm Override. Alarm exclusion time after instrument switch on, after a power failure.

0…10 2 2

hours

dAO

defrost Alarm Override. Temperature alarm exclusion time after defrost.

0…999

60 2 min

OAO

Alarm signaling delay after digital input disabling (door close). Alarm is only for high-low temperature alarms.

0…10 0 2

hours

tdO

time out door Open. Alarm activation delay time open door.

0…250 0 2

min

tAO

temperature Alarm Override. Temperature alarm signal delay time.

0…250

1&2

min

EAL

External Alarm Clock. External alarm to lock loads (n = don’t lock loads; y = lock loads).

n/y n 2

flag

COMMUNICATION

dEA

Device address in family (valid values from 0 to 14).

0…14 0 2

num

FAA

Device family (valid values from 0 to 14). The FAA and dEA values represent the network

address of the equipment and are indicated in the following format “FF.DD” (where

FF=FAA and DD=dEA).

0…14 0 2

num

DISPLAY

LOC

LOCk. Setpoint change shutdown. See related paragraph. There is still the possibility to enter into parameters programming and modify these, including the status of this parameter to permit keyboard shutdown. n = no; y = yes.

n/y n 1&2

flag

PS1

PAssword 1. When enabled (value ≠ 0) it constitutes the access key for level 1 parameters.

0...250 0 1&2

num

PS2

PAssword 2. When enabled (value ≠ 0) it constitutes the access key for level 2

parameters.

0...250

15 2 num

ndt

number display type. View with decimal point. y = yes; n = no.

n/y n 2

flag

CA1

CAlibration 1. Positive or negative temperature value added to the value read by probe 1.

-12.0...12.0

-1

1&2

°C/°F

ddL

efrost display Lock. Viewing mode during defrosting. 0 = shows the temperature read by the room probe; 1 = locks the reading on the temperature value read by room probe when defrosting starts, and until the next time the Setpoint value is reached;

2 = displays the label “dEF” during defrosting, and until the next time the Setpoint value is

reached.

0/1/2 1 1&2

num

dro

display read-out. Select °C or °F for displaying the temperature read by the thermostat probe.(0 = °C, 1 = °F).

PLEASE NOTE: the switch between °C and °F DO NOT modify setpoint, differential, etc. (for example set=10°C become 10°F)

0/1 0 2

flag

ddd

Selection of type of value to be displayed. 0 = Setpoint; 1 = cold room probe (Pb1); 2 = evaporator probe (Pb2)

0/1/2 1 2

num

CONFIGURATION

H08

Stand-by operating mode. 0 = display switch off; 1 = display switch off, loads and alarms stopped; 2 = display with OFF label, loads and alarms stopped.

0/1/2 2 2

num

H11

Configuration of digital inputs/polarity. 0 = disabled; ±1 = defrosting; ±2 = reduced set;±3 = not used; ±4 = door switch; ±5 = external alarm; ±6 = Stand-by (ON-OFF);±7 = reduced set + light OFF.

ATTENTION!: the “+”sign indicates that the input is activated when the contact is closed. the “-”sign indicates that the input is activated when the contact is open.

-7…7 2 2

num

H32

DOWN button configurability. 0 = disabled; 1 = defrost; 2 = not used; 3 = reduced set; 4 = stand-by

0…4 3 2

num

reL

reLease firmware. Device version: read only parameter.

/ / 1&2

tAb

tAble of parameters. Reserved: read only parameter.

/ / 1&2

COPY CARD

Up load. Programming parameter transfer from instrument to Copy Card.

/ / 2

Format. Erasing all data in the copy card.

/ / 2

DEFROSTING

The defrosting of the refrigerating cabinets is totally automatic. The air defrosting operation of the appliances occurs automatically every 6 hours. The defrosting lasts 20 minutes. A defrost cycle can be selected at any time by pressing button

“ ”(see fig. b) for 5 seconds. The next automatic defrost

cycle will start 6 hours after pressing the button. The appliance is supplied with an automatic evaporation

control for the condensed steam.

ALARMS AND SIGNALS (EVERY CONTROL)

Alarms must be silenced by the “ ” key. Any alarm and signalling are visualized on the display:  The “ ” led on indicates that the compressor is

activated.

 The “ ” led flashing indicates a delay in the compressor

activation.

 The “ ” led on indicates that the defrosting is running.

 The “ ” led flashing indicates a delay in the activation of

ON/SBY/ENTER key

Press and release this key to check/change the appliance operation setpoint. Press this key for 3 seconds and release it as the display shows the [Sby] to set the appliance to

the stand-by mode. Hold this key pressed for over 5 seconds (thus avoiding the Sby label) to gain access to the user parameters list.

When holding device in stand-by pressed [the display shows Sby], the controller turns on.

UP and DOWN keys

These keys allow to increase or decrease the value of the parameter to be changed. Hold these keys pressed for 3 seconds to get the min. and max. temperature recorded (if

available) and any activated alarms.

With the keyboard locked, press these keys simultaneously to unlock.

Press UP for 3 seconds to activate the Hyper Cold function. Press DOWN for 3 seconds to de-activate the Hyper Cold function.

MENU key

Press this key for 3 seconds to activate/de-activate the appliance smart function input.

DEFROST ICON

Led on: defrost in progress Led blinking: defrost activation delay or dripping in progress

Led blinking at high frequency: alarm memorized

POS

DESCRIPTION

ON/SBY/ENTER key

DOWN key

UP key

MENU key

DEFROST ICON

FAN ICON

COMPRESSOR ICON

the defrosting.  “E0” flashing on the display can indicate one of the following

anomalies: improper type of cold room drill, cold room drill or links defects, temperature out of the temperature limit.  "E2" flashing on the display: corruption of the configuration data in the memory; try to turn off the appliance and start it again, if the alarm message disappears, change the heat regulator.  Chamber temperature: if the display shows a correct value, but the value is flashing, the temperature scanned by the probe is behind the prefixed limits.

ALARMS AND SIGNALS (ELIWELL)

The alarm condition is always signalled by the buzzer (if present) and by the led of the alarm icon .

COUNTERS: -2°C/+8°C

-12°C/-24°C

CONTROL PANELS

All products in the range use control panels with the following controls:

To silence alarms press any key.

 LED ON when the compressor is started up; blinking

in case of delay, protection or blocked enabling

 LED ON when defrosting; blinking in case of manual

enabling

 LED

the alarm is silenced

 The alarm signal produced by a faulty thermostat probe

(referred to probe 1) is shown as E1 on the instrument display

 The signals for maximum and minimum alarms do not

appear on the instrument display but are viewable on the “Machine Status” menu in the “AL” folder.

 AH1 = High temperature alarm (referred to the thermostat

probe or probe 1

 AL1 = Low temperature alarm (referred to the thermostat

probe or probe 1)

ON when the alarm is enabled; blinking when

FAN ICON

Led on: room fans activated Flashing LED: post-defrosting fans activation delay

COMPRESSOR ICON

Led on: compressor activated Led blinking: compressor activation delay

Press and release the key on/sby/enter : the current setpoint blinks on the display for 5 seconds. After 5 seconds, the displays shows the room temperature again

While the display is blinking, use the up and down keys to increase or decrease the temperature setpoint

Press the key on/sby/enter again to confirm the new setpoint: The new value acquisition is signalled by 3 consecutive, short beeps.

Hold the key menu pressed for over 3 seconds to gain access to the quick-access function. The display shows the first smart function option.

The function [Def / nDf] blinks at high frequency

Press the key on/sby/enter to confirm your selection and activate/de-activate the function.

The forced manual defrost starts only if it is necessary.

Hold the key menu pressed for over 3 seconds to gain access to the quick-access function. The display shows the first smart function option.

It blinks at high frequency.

Use the up and down keys to display the function [HCo / nHC].

Press the key on/sby/enter to confirm your selection and activate/de-activate the function.

TEMPERATURE SETPOINT SETTING/VARIATION

SMART FUNCTIONS – Quick-access functions

FORCED MANUAL DEFROST

Hyper Cold cannot be started during this phase.

You can leave the programming phase by waiting for 30 seconds without operating on the card, or pressing for 5 seconds. In both cases, there you will hear 3 consecutive, short beeps and the display will temporarily show [ESC].

HYPER COLD

During this phase, defrost is not performed and you cannot start the Energy Saving system

ROOM FAN OPERATION

Hold the key menu pressed for over 3 seconds to gain access to the quick-access function. The display shows the first smart function option.

It blinks at high frequency.

Use the up and down keys to display the function [F_C / F_ _].

Press the key on/sby/enter to confirm your selection and activate/de-activate the function.

Hold the key menu pressed for over 3 seconds to gain access to the quick-access function. The display shows the first smart function option.

It blinks at high frequency.

Use the up and down keys to display the function [Loc].

Press the key on/sby/enter to confirm your selection and activate/de-activate the function.

Press the keys simultaneously for over 5 seconds to unlock the keyboard.

Hold the key menu pressed for over 3 seconds to gain access to the quick-access function. The display shows the first smart function option.

It blinks at high frequency.

Use the up and down keys to display the function [Prt].

Press the key on/sby/enter to confirm your selection and activate the function.

Hold the key menu pressed for over 3 seconds to gain access to the quick-access function. The display shows the first smart function option.

It blinks at high frequency.

Use the up and down keys to display the function [Par].

Press the on/sby/enter key to enter the parameter configuration mode. Enter the password to gain access.

The display shows the password setting mode [00]

KEYBOARD LOCK

PROBE READING MANUAL PRINTING: together with TSP printing terminal

PARAMETER CONFIGUTATION

Use the up and down keys to select the password “65”

Press the on/sby/enter key to confirm your selection. If the password is correct, the display shows the first parameter in the configuration list.

Use the up and down keys to scroll the controller parameters

Press the on/sby/enter key to confirm your selection.

Use the keys up and down to select the new value

Press the on/sby/enter key to confirm your selection.

You can leave the programming phase by waiting for 30 seconds without operating on the card, or pressing for 5 seconds.

Parameter

Description

Default

-2°C/+8°C

Default

-12°C/-24°C

min

MAX

MEASUREMENT INPUTS

Room probe calibration (the parameter is expressed in eighths of degree)

+8°C

-4°C

-55

+99

evaporator probe activation (0=off;1=on)

1 1 1

condenser probe activation (0=off; 1=on)

0 0 1

aux. output setting : 0 = door resist.; 1 = light com.

0 0 2

door resist. activation setpoint (only if /9 =0)

-7°C

-55

+99

door resist. activation adjustment hysteresis (only if /9 =0)

2°C

room probe reading

- °C

- °C - -

defrost probe reading

- °C

- °C - -

room probe reading

- °C

- °C - -

COMPRESSOR ADJUSTMENT, ENERGY SAVING, HIPER COLD

adjuster hysteresis (differential)

+4°C

min. operating setpoint selectable

-2°C

-24°C

-55

max. operating setpoint selectable

+8°C

-12°C

+99

temperature increase above setpoint for energy saving : 0= excluded

+1°C

+2°C

+99

monitoring time for energy saving start

2 ore

temperature decrease below setpoint for hiper cold : 0= excluded

-2°C

-55

time limit of setpoint persistence in hiper cold

2 ore

time deviation allowed as to comp. cycle ON. Optimum

1 min

240

min. t as to comp. cycle ON for non-efficient cycle definition

1 min

240

max. t as to comp. cycle ON beyond which the cycle is not consid.

5 min

240

min. time deviation allowed for Te function

5°C/min

+99

max. number of low-efficient compressor cycles

3 nr.

max. time limit for defrost start in the first phase (0= excluded)

120 min

240

COMPRESSOR PROTECTION

compressor activation delay from device start

1 min

240

min. delay between compr. stop and subsequent start

3 min

240

compressor start cycle time in the event of room probe alarm

10 min

240

C5 % where compr. starts in the event of room probe alarm

50 %

70 %

100

DEFROST

defrost interval (0= excluded)

6 ore

defrost type (0= resistance, 1= hot-gas)

0 0 0

end-of-defrost temp. (relating to evaporator temper.)

+8 °C

-55

+99

max. defrost duration (0= defrost never activated)

30 min

defrosting display (0=actual cell temperature, 1=stopped cell temperature, 2=dEF label)

1 1 0

dripping time

3 min

In both cases, there you will hear 3 consecutive, short beeps and the display will temporarily show [ESC].

PARAMETERS OF CONFIGURATION

defrost interval count: 0= actual hours; 1=hours comp. ON; 2= autodeterm.

0 0 0

protection defrost interval (0= de-activated)

24 ore

ALARMS

alarm hysteresis (differential)

+2 °C

min. operating setpoint alarm (0= excluded)

-2 °C

-55

max. operating setpoint alarm (0= excluded)

+15 °C

+99

alarm exclusion from device start

120 min

240

buzzer activation mode for alarm : 0= always; 1= timer-controlled

1 1 0

time limit for buzzer acoustic signal (only if A4 = 1)

1 min

240

temperature alarm exclusion time (only if A1 and/or A2 0)

15 min

240

temp. alarm exclusion time after evap. stop (for A1 and/or A2 0)

60 min

240

EVAPORATOR FAN ADJUSTMENT

temper. above which the evap. fan stops (only if /A = 1 and F7 = 3 or 4)

-1°C

-55

+99

fan differential (relating to F1, only if /A = 1 and F7 = 3 or 4)

+2°C

evaporator fan func. during regular operation (0=OFF; 1=ON; 2=parallel with compressor; 3=determined by F1 and F2 with comp. ON and OFF with comp. OFF

1 1 0

evap. vent. operation during defrost and dripping (0= OFF, 1= ON, 2= determ. with F7)

0 0 0

evaporator fan stop after dripping

3 min

temperature below which the condenser fan turns off

20 °C

-55

+99

evap. vent. operation during standard oper. (0= OFF, 1= ON, 2= parallel with comp., 3= determined with F1 and F2, 4= determined with F1 and F2 with comp. ON, OFF with comp. OFF)

+3°C

condenser fan func. during regular operation (0=parallel with compr.; 1=ON); also refer to F6 and F7

0 0 0

condenser fan func. during defrost and dripping (0=OFF; 1=ON, 2=ON if Tc≥35°C and OFF if Tc<33°C)

0 0 0

critical temperature for signalling high condensation temperature

55°C

-55

+99

critical temperature for high pressure akarm

57°C

-55

+99

Configuration parameters printing enable (0 = disabled)

1 1 0

Sampling time (see also parameter P6)

30 min/ore

Selection of temperature probe to be printed (0 = none, 1=chamber probe, 2 = chamber and evaporator probe, 3 = all)

1 1 0

Payslip heading selection (0 =excluded, 1= Refrigerator, 2=Refrigerated counter)

2 2 0

Equipment identification number printing enable (0 = no, 1= yes)

1 1 0

Selection of language for payslip heading (1 = Italian, 2 = English, 3 = French, 4 = Spanish, 5 = German)

1 1 -1

Selection of unit of measure for sampling time (1 = minutes, 2 =hours)

1 1 1

COMMUNICATIONS MANAGEMENT

Instrument address (date detected in printing phase if P4 = 1)

1 1 0

256

Serial port management (o = not utilised, 1 = print)

1 1 0

Baud Rate data transmiss. (1=2400, 2=4800, 3=9600, 4=18200)

3 3 1

Transmission control mode (0 = no parity, 1 = odd, 2 = even)

0 0 0

Press the on/sby/enter key over 5 secods (thus avoiding Sby) to gain access to probe reading and user parameter list.

The display shows the first label “Pd”

Use the up and down keys to scroll probe and parameter reading.

Press the on/sby/enter key to confirm your selection and enter the mode for reading probes or changing parameters. The current value blinks on the display.

Use the keys to select the new value, applicable to parameters only.

Press the on/sby/enter key to exit or confirm the selection of the parameter new value; the setting stops blinking.

USER PARAMETER CONFIGURATION - PROBE READING

DEFAULT PARAMETER RECOVERY

On starting the appliance, a “LAMPTEST” phase will start. If you press the on/sby/enter key 3 times consecutively during this phase, all default parameters will be reset.

The display shows [rLd] indicating the reset of the values pre-set by the manufacturer.

If the room temperature exceeds the setpoint, the label [AH] and the temperature reached alternate on the display. The buzzer sounds.

Press up to display the duration of the event causing the alarm.

If the room temperature is below the setpoint, the label [AL] and the temperature reached alternate on the display. The buzzer sounds.

Press up to display the duration of the event causing the alarm.

The defrost led blinking at high frequency indicates high or low temperature alarm.

The temperature reached blinks on the display

The duration of the event causing the alarm, expressed in minutes, blinks on the display.

Information accessible to qualified staff only

ATTENTION: the default values in memory refer to the configurations (TN, BT, PV) exclusively.

ALARMS

APPLIANCE WITH BROKEN PROBES

Room probe error

If the room probe is broken or the relevant connection interrupted, the display shows the label [E0]. The appliance keeps operating in storing according to the values given to parameters C5 and C6. The inner fan keeps operating according to the value given to F7. The defrost control is automatically inhibited and the card self-calibration process de-activated.

Evaporator fan error

If the evaporator probe is broken or the relevant connection interrupted, the display shows the label [E1]. Defrost starts after a period of time set through “d0” starting from the last defrost cycle. The inner fan operates according to the value given to parameter F3 The defrost control is automatically inhibited and the card self-calibration process de-activated.

HIGH TEMPERATURE ALARM

The buzzer can be turned off by pressing the key The visual alarm signal stays on until the temperature returns within the normal range.

LOW TEMPERATURE ALARM

The buzzer can be turned off by pressing the key The visual alarm signal stays on until the temperature returns within the normal range.

HIGH AND LOW TEMPERATURE ALARMS MEMORIZED

The defrost led is reset to standard operation The display shows [rES] after the abnormal event.

The defrost led blinking at high frequency indicates a blackout

The display shows [bL O].

The display shows the max. room temperature memorized.

The defrost led is reset to standard operation. The display shows [rES] after the abnormal event.

If the high temperature alarm is on, the compressor keeps working; if the low temperature alarm is on, the compressor stops.

! If the card is set to the stand-by mode, the min. / max. temperature memorized and any alarms will not be saved. BLACKOUT ALARM

INTELLIGENT DEFROST

INTELLIGENT DEFROST: a totally automatic system allowing to start defrost cycles only if it is necessary.

In pursuance of an energy saving policy and for best foodstuffs storing, defrost cycles are automatically performed not at pre-set intervals but according to the evaporator state.

The control card is able to monitor operation through some functional parameters: defrost starts only if it is really necessary, which basically depends on the type of use of the appliance and on the type of foodstuffs stored.

ENERGY SAVING

ENERGY SAVING: a totally automatic system which allows energy saving through the use of the appliance

This system operates when the appliance is not being used, with door closed, and constant inside temperature close to the setpoint value. This function stops in the following cases:

- manual or automatic defrost activation

- manual activation of Hiper Cold function

- room temperature reading out of the set parameters

- operation with faulty room probe

- manual variation of the room setpoint

- different setting of evaporator fan operation

LOADING THE PRODUCT

 Distribute the product evenly inside the refrigerated

compartments so as to allow adequate air circulation;

 Do not obstruct the ventilation areas of the cooling

system located on the left of the compartment;

 Do not use the lower drawer on the right to store

foodstuffs requiring low-temperature storing;

 Cover or wrap foodstuffs with specific protective films

before storing;

 Do not introduce hot foodstuffs or beverages;  Do not leave the door open longer than is necessary

when introducing or removing products.

STOPPING

To stop operation at any time, position the main switch on OFF. The button turns off. To disconnect the counter from the power supply, remove the plug from the outlet.

MALFUNCTIONING

In case of malfunctioning, before contacting the technical service, check that:

 the main switch is lit and the mains supply is present  the temperature is set at the desired value

 the doors are perfectly closed  the counter is not placed near heat sources  the condenser is clear and the fan is properly working  the amount of frost on the evaporator is not excessive

If the problem cannot be solved, contact the local technical service specifying the model and serial number indicated in the identification plate.

DAILY CLEANING

To guarantee a perfect hygiene and conservation of the counter it is recommended to carry out often and/or daily the cleaning operations as indicated hereunder:

1. Wash the external part through the satin finish only,

wiping with a squeezed sponge previously soaked in water

and mild detergent; carefully wash the worktop and the

doors/drawers area around the handle.  The detergents must not contain chlorine and must not be

abrasive.  The kind of detergents recommended are the ones

indicated hereunder:

- Composite action disinfecting detergent; (containing non-ionic surfactants, benzalkonium chloride,

chelating agents and pH buffer)

- Laboratory, neutral detergent for hand washing; (containing anionic and non-ionic surfactants)

- Food environments degreasant; (containing anionic surfactants and EDTA)

 Before using the detergents, dilute them, if needed,

following the instructions on the label.

 Leave the detergents act for at least 5 minutes.  Rinse carefully the counter walls with a sponge drenched

in running water.

 Dry carefully using a clean sponge. WARNING: absolutely do not use utensils or materials which could cause cuts and consequently rust formations.

FOOD STAINS AND HARDENED RESIDUES

In case there are food or waste stains in the counter, wash the surfaces with water and clean them off before they might harden.

If the wastes have already hardened, please follow the instructions hereunder:

1. Use a soft sponge drenched with lukewarm water and neutral detergent (you can use the detergents for the daily cleaning operations, at the highest concentration estimated by the label).

2. Dampen the hardened waste so as to maintain it damp for at least 30 minutes passing on it every five minutes the sponge drenched with water and detergents on the hardened dirty area.

3. At the end of this soaking operation remove the waste with the sponge drenched with water and neutral detergents.

4. If needed, use a wooden spatula or a fine stainless-steel sponge, taking care of not damaging the fridge surface.

5. At the end of this process it is recommended a daily cleaning operation cycle of all the internal surfaces of the counter.

6. When the cleaning operations are over, rinse carefully with a sponge drenched with running water.

7. Dry carefully using a clean sponge.

The space around and under the refrigerator must also be cleaned and held in perfect hygiene. Clean using water and neutral soap or detergent.

Protect the sheet metal parts with silicon wax.

GENERAL CLEANING AND MAINTENANCE

In order to assure efficiency, general cleaning and maintenance must be carried out several times a year.

Before starting, the following operations must be carried out:

 Position the switch located in the control panel on OFF.  Position the mains switch on OFF.  Disconnect the power supply plug and wait for complete

defrosting.

 Clean the refrigerating group and the finned evaporator,

using a vacuum cleaner or a non-metallic brush.

WARNING: the cleaning and maintenance operations of the refrigerating unit and the compressor area require the intervention of qualified personnel and cannot be carried out by unspecialized staff. Clean the inner/outer surfaces of the machine as suggested in the "daily cleaning" paragraph. Rinse thoroughly with pure water and dry accurately.

WARNING: (as mentioned above) do not wash the counter using direct high-pressure water sprays The cleaning and maintenance operations are now completed.

USAGE INTERRUPTION

If the counter remains unused for a long period of time, follow these instructions:

 Set the switch located in the control panel on OFF.  Set the mains switch on OFF.  Disconnect the power supply plug and wait until the

counter is completely defrosted. Empty the counter and clean it as described in the chapter “CLEANING”. Leave the doors and drawers open in order to avoid unpleasant smells.

USEFUL RECOMMENDATIONS FOR THE CARE OF STAINLESS STEEL

The external parts of the refrigerated counters are made of AISI 304 18/10 STAINLESS STEEL.

For the cleaning and maintenance of stainless steel parts, follow the instructions given below, always keeping in mind that the main purpose is to guarantee the non-toxicity and perfect hygienic conditions of the stored products.

Stainless steel is covered by a thin oxide coat to prevent rust formation. Some substances may destroy this coat and cause corrosion. Before using any detergent, always ask your supplier for information about the product characteristics.

In case of scratches on the surface, smooth them using thin STAINLESS STEEL wool or abrasive sponge made of fibrous synthetic material. When wiping, follow the direction of the satin finish.

WARNING: never use iron wool to clean the STAINLESS STEEL and never leave them on the surface, since little iron deposits could remain on the surface and cause rust by contamination, thus impairing hygienic conditions.

DISPOSAL

WASTE STORAGE

At the end of the product life, avoid release to the environment. The doors should be removed before disposal. Temporary storage of special waste is permitted while waiting for disposal by treatment and/or final collection. Dispose of special waste in accordance with the laws in force with regard to protection of the environment in the country of the user.

PROCEDURE FOR ROUGH DISMANTLING THE APPLIANCE

All couintries have different legislation; provision laid down by the laws and the authorised bodies of the countries where the demolition takes place are therefore to be observed. A general rule is to deliver the appliance to specialised collection and demolition centres. Dismantle the refrigerator grouping together the components according to their chemical nature. The compressor contains lubricating oil and refrigerant, which may be recycled. The refrigerator components are considered special waste, which can be assimilated with domestic waste. Make the appliance totally unusable by removing the power cable and any door locking mechanisms in order to avoid the risk of anyone being trapped inside.

DISMANTLING OPERATIONS SHOULD BE CARRIED OUT BY QUALIFIED PERSONNEL.

THE SAFE DISPOSAL OF WASTE FROM ELECTRICAL AND ELECTRONIC EQUIPMENT (WEEE DIRECTIVE 2002/96/EC) Do not dump pollutant material in the environment. Dispose of it in compliance with the relevant laws.

Under the WEEE (Waste Electrical and Electronic Equipment) Directive 2002/96/EC, when scrapping equipment the user must dispose of it at the specific authorised disposal centres, or reconsign it, still installed, to the original seller on purchase of new equipment. All equipment which must be disposed of in accordance with the WEEE Directive 2002/96/EC is marked with a special sym-

bol .

The improper disposal of Waste Electrical and Electronic Equipment is liable to punishment under the relevant laws in the countries where the offence is committed.

Waste electrical and Electronic Equipment may contain hazardous substances with potential harmful effects on the environment and human health. You are urged to dispose of them properly.

REFRIGERANT MATERIAL SAFETY DATA SHEET

1) R404a: fluid components

 trifluoroethane (HFC 143a) 52%  pentafluoroethane (HFC 125) 44%  tetrafluoroethane (HFC 134a) 4%

GWP = 3750 ODP = 0

2) Hazard identification Overexposure through inhalation may cause anaesthetic effects. Acute overexposure may cause cardiac rhythm disorders and sudden death. Product mists or sprays may cause ice burns of eyes and skin.

3) First aid procedures  Inhalation: keep injured person away from exposure, warm and relaxed. Use oxygen, if necessary. Give artificial respiration if respiration has stopped or is about to stop. In case of cardiac arrest give external cardiac massage. Seek immediate medical attention.  Skin: use water to remove ice from affected areas. Remove contaminated clothes. CAUTION: clothes may adhere to skin in case of ice burns. In case of contact with skin, wash with copious quantities of lukewarm water. In case of symptoms (irritation or blisters) seek medical attention.  Eyes: immediately wash with ocular solution or fresh water, keeping eyelids open for at least 10 minutes. Seek medical attention.  Ingestion: it can cause vomit.. If conscious, rinse mouth with water and drink 200-300 ml of water. Seek medical attention.  Other medical treatment: symptomatic treatment and support therapy when indicated. Do not administer adrenaline or sympatheticomimetic drugs after exposure, due to the risk of arrhythmia and possible cardiac arrest.

4) Environmental data Persistence and degradation  HFC 143a: slow decomposition in lower atmosphere (troposphere). Duration in atmosphere is 55 years.  HFC 125: slow decomposition in lower atmosphere (troposphere). Duration in atmosphere is 40 years.  HFC 134a: relatively rapid decomposition in lower atmosphere (troposphere). Duration in atmosphere is 15.6 years.  HFC 143a, 125, 134a: does not affect photochemical smog (not included in volatile organic components – VOC – as established in the UNECE agreement). Does not cause ozone rarefaction. Product exhausts released in the atmosphere do not cause long-term water contamination.

POSITION

DESCRIPTION

COMPRESSOR

CONDENSER FAN

TERMINAL BOARD

MAIN SWITCH

PLUG

EVAPORATOR FUN

HUMIDITY VARIATOR WITH PILOT

SECURITY THERMOSTAT PILOT

THERMOSTAT PILOT

DOOR ANTICONDENSING RESISTOR

20A

DOOR ANTICONDENSING RESISTOR

20B

DOOR ANTICONDENSING RESISTOR

20C

DOOR ANTICONDENSING RESISTOR

20D

DOOR ANTICONDENSING RESISTOR

TRY BOTTOM RESISTOR

RESISTANCE FOUND BASIN

RELAY COMPRESSOR

GROUNDING TERMINAL

DIGITAL THERMOREGULATOR

102

THERMOSTAT PILOT

115

LED ELECTRONIC CARD

The wiring diagram is shown on the last page of this manual.

INHALT

BESCHREIBUNG 6 TYPENSCHILD 6 ALLGEMEINE LIEFERHINWEISE 6 SICHERHEITSVORSCHRIFTEN 6 TECHNISCHE MERKMALE 7 AUFSTELLUNG UND INSTALLATION 7 GERÄTES: 0°C/+10°C 8

SCHALTTAFELN 8 EINSCHALTEN UND INBETRIEBNAHME (EVERY CONTROL) 8 EINSCHALTEN UND INBETRIEBNAHME (ELIWELL) 8 SOLLWERT UND KONFIGURATIONSPARAMETER (EVERY CONTROL) 9 SOLLWERT UND KONFIGURATIONSPARAMETER (ELIWELL) 10 ABTAUEN 12 ALARME (EVERY CONTROL) 12 ALARME (ELIWELL) 12

GERÄTES: -2°C/+8°C ; -12°C/-24°C 13

SCHALTTAFELN 13 EINSTELLUNG/ ABÄNDERUNG DES TEMPERATUR-FIXPUNKTES 13 SMART-FUNKTIONEN – schnelle Zugriffsfunktion 14 KONFIGURATION DER BENUTZER-PARAMETER - SONDE-ABLESEN 17 WIEDERHERSTELLUNG DER FABRIKPARAMETER 18 ALARME 18 INTELLIGENTES ABTAUEN 19 ENERGY SAVING 19

BESCHICKUNG DES PRODUKTES 19 STILLSETZEN 20 BETRIEBSSTÖRUNGEN 20 TÄGLICHE REINIGUNGSMASSNAHMEN 20 FLECKEN UND ANGETROCKNETE SPEISERESTE 20 ALLGEMEINE REINIGUNGS UND WARTUNGSMASSNAHMEN 20 AUFBEWAHREN BEI LÄNGERER NICHTBENUTZUNG 21 NÜTZLICHE HINWEISE ZUR PFLEGE UND WARTUNG VON EDELSTAHL 21 ENTSORGUNG 21 TECHNISCHES DATENBLATT FÜR KÜHLMITTEL 21

BESCHREIBUNG

TQPN

Dieses Gerät wurde für die Kühlung und Konservierung von Nahrungsmitteln entwickelt. Jeder andere Gebrauch ist als unsachgemäß anzusehen. ACHTUNG: DIE Maschinen sind nicht für die Installation im Freien und/oder in Umgebungen geeignet, die atmosphärischen Einflüssen ausgesetzt sind.

Der Hersteller lehnt jegliche Verantwortung für unsachgemäße Anwendungen der ProduKte ab.

Die Kühltische haben auf der Oberseite eine Arbeitsfläche, die auch mit einem an der rückwärtigen Seite erhöhten Rand erhältlich ist. Darüber hinaus sind auch Produkte ohne Arbeitsfläche erhältlich, die ähnliche Kühlleistungen erbringen. Die Steuerungen sind mit Digitalwärmeregler und Hauptschalter. Der Motorblock befindet sich in einem Gehäuse auf der linken Seite des Unterschrankes. Der Verdampfer ist innerhalb des jeweiligen Motorgehäuses untergebracht und mit entsprechenden Blechen geschützt. Die Innenbelüftung erfolgt mittels geschützter Tangentialventilatoren, die sich oberhalb des Verdampfers befinde. Der Apparat ist mit automatischer Kondensverdampfung ausgestattet.

TYPENSCHILD

Das Typenschild ist fest auf dem Kühltisch angebracht und enthält wichtige Angaben zu den technischen Leistungen und Konstruktionsmerkmalen.

ANGABEN IN DEN EINZELNEN FELDERN DES TYPENSCHILDES

1) Modell

2) Hersteller

3) CE-Kennzeichen

4) Baujahr

5) Typennummer

6) Elektroisolationsklasse

7) Elektroschutzklasse A) Versorgungsspannung B) Stromstärke C) Netzfrequenz D) Nennleistung E) Lampen-Nennleistung F) Sicherung G) Art des Kühlgases H) Kühlgasmenge L) Temperaturklasse der Kühlanlage M) Max. Versorgungsdruck N) Ventilator-Luftmenge P) Ventilator-Drehgeschwindigkeit Q) Ventilator-Förderhöhe R) WEEE-Symbo S) Dampfmenge T) Dampfdruck W) Heizkörperleistung

Geben Sie im Schriftverkehr mit dem Hersteller stets die TYPENNUMMER des Geräts an.

ALLGEMEINE LIEFERHINWEISE

Kontrollieren Sie bei der Lieferung, ob die Verpackung unverletzt ist und während des Transportes keinen Schaden genommen hat. Überprüfen Sie, ob das Gerät den in der Bestellung angegebenen Merkmalen entspricht. Sollte dies nicht der Fall sein, setzten Sie sich bitte sofort mit Ihrem Händler in Verbindung. Wir beglückwünschen Sie zu der von Ihnen getroffenen, ausgezeichneten Wahl. Damit Ihnen unsere Kühltische stets

gute Dienste leisten, lesen Sie bitte die im vorliegenden Handbuch enthaltenen Anleitungen aufmerksam durch und befolgen Sie die notwendigen Vorsichtsmaßnahmen. Beachten Sie, daß jede Art von Vervielfältigung des Handbuches unzulässig ist und die darin enthaltenen Daten aufgrund der ständigen Weiterentwicklung und Qualitätsverbesserung ohne vorherige Ankündigung geändert werden können.

SICHERHEITSVORSCHRIFTEN

ACHTUNG: Vor jeder Art von Wartungs- oder

Reinigungsarbeit ist das Gerät stromfrei zu machen Stellen Sie dazu den Gerätehauptschalter auf OFF.

NETZSTECKER ZIEHEN.

ACHTUNG: Verwenden Sie keine Steckdosen oder Stecker ohne Erdung.

Die Netzsteckdose muß GEERDET sein.

ACHTUNG: Verwenden Sie zum Anschluß des Gerätes keine Adapter oder Verlängerungen.

ACHTUNG: Warten Sie vor dem Einlegen der zu kühlenden Lebensmittel ab, bis die eingestellte Temperatur erreicht ist.

Decken Sie die eingelegten Lebensmittels stets mit der hierfür vorgesehenen Folie ab. ACHTUNG: Stellen Sie keine warmen Speisen oder Getränke in das Gerät ein.

ACHTUNG: Putzen Sie nicht in der Nähe der Kühltische bei geöffneten Türen.

ACHTUNG: Verwenden Sie zur Reinigung des Gerätes oder des Bodens in der Nähe desselben keine chlorhaltigen (Chlorlaufe, Salzsäure usw.) oder giftigen Substanzen.

Die Reinigung und Wartung der Kühlanlage und des Kompressorenbereiches darf ausschließlich von geschultem und autorisiertem Personal durchgeführt werden.

Vor Durchführung von Wartungsmaßnahmen und bei eventuellen Störungen ist das Gerät stromfrei zu machen. Rufen Sie den Kundendienst eines autorisierten Kundendienstzentrums an und verwenden Sie nur Originalersatzteile. Bei Nichtbeachtung dieser Vorschriften kann der sicherheitstechnische Zustand des Gerätes beeinträchtigt werden.

Reinigen Sie das Gerät nicht mit dem Wasserschlauch.

TECHNISCHE MERKMALE

Die technischen Merkmale sind auf einem dem Handbuch beigelegten, gesonderten Blatt angegeben.

AUFSTELLUNG UND INSTALLATION

Die Geräte werden stets auf Paletten mit einem Schutzumkarton versehen versandt Nach Empfangnahme und Auspacken sind bei Feststellung eventueller Schäden oder fehlender Teile die im Kapitel "ALLGEMEINE LIEFERHINWEISE" genannten Hinweise zu befolgen

ACHTUNG: Die Inbetriebnahme und Installation des Gerätes darf nur von geschultem Personal vorgenommen werden.

Achten Sie beim Entfernen Sie des Umkartons darauf, die Oberflächen des Gerätes nicht zu beschädigen.

ACHTUNG: Verpackungsmaterialien (Plastikbeutel, Styroporteile, Metallklammern usw.) müssen für Kinder unzugänglich gelagert werden

Heben Sie das Gerät mit einem Hebewagen an und bringen

Sie es an den vorgesehenen Aufstellungsort. Achten Sie darauf, daß der Hebewagen nicht ungleich belastet wird.

ACHTUNG: Sowohl bei der Beförderung zum Aufstellungsort als auch

beim späteren Umstellen darf das Gerät nicht geschoben oder gezogen werden, da es andernfalls umkippen und dabei beschädigt werden könnte

ACHTUNG: Stellen Sie das Gerät nicht in der Nähe von Wärmequellen oder in sehr warmen Räumen auf, da sich die Kühlleistung sonst vermindert und die Kühlanlage stark belastet wird

Entfernen Sie die Schutzfolie des Gerätes. Sie können hierbei leichte elektrostatische Schläge erhalten , die jedoch nicht gefährlich sind. Zur Verminderung dieses Effekts genügt es, die Hand beim Abziehen der Folie stets auf dem Gerät oder aber die Folie in Kontakt mit dem Boden zu halten.

Stellen Sie nun die Füße so ein, daß das Gerät korrekt ausgerichtet ist.

Beim Ausrichten ist das Gerät leicht nach hinten geneigt zu halten, um ein besseres Schließen der Türen zu gewährleisten

Reinigen Sie das Gerät mit lauwarmem Wasser und Neutralreiniger (siehe Kapitel "REINIGUNG") und installieren Sie die eventuell vorhandenen Zubehörteile

Das Gerät ist mit einem SCHUKO-Stecker ausgestattet Prüfen Sie, ob dieser der Richtlinie EN60320, EN60335-1 und den länderspezifischen Richtlinien entspricht. Ersetzen Sie den Stecker ggf. durch einen normgerechten Stecker.

ACHTUNG: Der Austausch des Steckers darf nur vom Fachmann vorgenommen werden

Versichern Sie sich, daß die Versorgungsspannung den

Angaben auf dem Typenschild entspricht.

ACHTUNG: Versichern Sie sich, daß die Netzsteckdose geerdet ist. Sorgen Sie ggf. dafür, daß eine entsprechende Erdung vorgenommen wird

Stecken Sie den Stecker in die Steckdose ein

Abb. a

Abb. b

Abb. c

Das Gerät ist nun betriebsbereit Das Gerät muß in ein Äquipotentialsystem eingebaut werden,

dessen Leistung auf der Grundlage der geltenden Normen überprüft werden muß. Der Anschluß erfolgt mittels einer im Kompressorbereich befindlichen Schraube mit dem Aufdruck "äquipotentiell".

GERÄTES: 0°C/+10°C

SCHALTTAFELN

Alle Geräte der Produktpalette sind mit Schalttafeln ausgestattet, die folgende Bedienelemente besitzen:

1) Gerätehauptschalter

3) Thermoregler

- Die Taste “ ” (Abb.c) dient zum Vermindern der SETPOINT-Werte. Zum Schnelldurchlauf der Werte halten Sie die Taste gedrück;

- Lassen Sie nach erfolgter Änderung des Wertes die “ ” ; Taste wieder los. Auf dem Display wird daraufhin die im Kühlschrank effektiv herrschende Temperatur angezeigt;

- Kontrollieren Sie nach einiger Zeit, ob die auf dem Display des thermoregler (3) eingestellte Temperatur angezeigt wird.

Erst ab diesem Zeitpunkt dürfen Lebensmittels in das Gerät eingelegt werden.

EINSCHALTEN UND INBETRIEBNAHME (EVERY CONTROL)

Gehen Sie zum Einschalten des Gerätes wie folgt vor:

- der Stecker in die Steckdose einfügen. (50)

- Gehen Sie zum Einschalten des Gerätes wie folgt vor. (51)

- Stellen Sie den Netzschalter auf ON. Betätigen Sie den Hauptschalter (1). Die Kontrolleuchte des

Schalters leuchtet auf. Bringen Sie das Gerät mit Hilfe des thermoregler (3) auf die

gewünschte Betriebstemperatur. Beachten Sie hierbei folgende Hinweise:

- Bei Drücken Sie der “ ” Taste (Abb.a) wird der

SETPOINT durch Blinken der ” ”-LED angezeigt. Bei Betätigung der Tasten “ ”und “ ”, sowie

gleichzeitigem Drücken der -Taste kann die eingestellte Temperatur geändert werden;

- Die Taste “ ” (Abb.b) dient zum Erhöhen der SETPOINT-Werte. Zum Schnelldurchlauf der Werte halten Sie die Taste gedrückt;

EINSCHALTEN UND INBETRIEBNAHME (ELIWELL)

Gehen Sie zum Einschalten des Gerätes wie folgt vor:

- der Stecker in die Steckdose einfügen.

- Gehen Sie zum Einschalten des Gerätes wie folgt vor.

- Stellen Sie den Netzschalter auf ON. Betätigen Sie den Hauptschalter (1). Die Kontrolleuchte des

Schalters leuchtet auf. Bringen Sie das Gerät mit Hilfe des thermoregler (3) auf die

gewünschte Betriebstemperatur. Beachten Sie hierbei folgende Hinweise:

Den „Maschinenstatus“ durch Drücken und sofortiges Wiederloslassen der Taste aufrufen (Abb.a). Es erscheint die Bezeichnung der Registerkarte . Zum Anzeigen des Sollwerts erneut die Taste drücken.

Der Sollwert erscheint auf dem Display. Zum Ändern des Sollwerts innerhalb von 15 Sekunden die

Tasten und betätigen.

- Die Taste (Abb.b) dient zum Erhöhen der SETPOINT-

LABEL

MIN.

MAS.

EINHEIT

DEF.

BETRIEBSSOLLWERT

°C/°F (1)

Betriebssollwert

LABEL

MIN.

MAS.

EINHEIT

DEF.

BETRIEBSSOLLWERT

°C/°F (1)

Betriebssollwert

LABEL

MIN.

MAS.

EINHEIT

DEF.

MESSEINGÄNGE

CA1

-25

°C/°F (1)

-1

Offset Zellensonde

Werte. Zum Schnelldurchlauf der Werte halten Sie die Taste gedrückt;

- Die Taste (Abb.c) dient zum Vermindern der SETPOINT-Werte. Zum Schnelldurchlauf der Werte halten Sie die Taste gedrück;

- Kontrollieren Sie nach einiger Zeit, ob die auf dem Display des thermoregler (3) eingestellte Temperatur angezeigt wird.

Erst ab diesem Zeitpunkt dürfen Lebensmittels in das Gerät eingelegt werden.

SOLLWERT UND KONFIGURATIONSPARAMETER (EVERY CONTROL)

Einstellung des Betriebssollwerts

 drücken, das LED blinkt  beim Drücken der Tasten oder binnen 15 Sekunden wird es möglich sein den eingestellten Temperaturwert zu

ändern

 Nach der Änderung Taste zur Bestätigung drücken oder andernfalls, während 15 Sekunden nicht operieren.

Den Betriebssollwert kann man auch über Parameter SP einstellen.

Betriebssollwert

Einstellen der Konfigurationsparameter

Um die Prozedur aufzurufen:

 sicherstellen, dass kein Prozess am laufen ist  und 4 s lang drücken: das Display zeigt “PA” an  drücken  oder innerhalb 15 s drücken zum Einstellen von “-19”  drücken oder 15 s lang nichts betätigen  und 4 s lang drücken: zeigt das Display “SP” an.

Zum Wählen eines Parameters:

 oder drücken.

Zum Ändern eines Parameter:

 drücken  oder innerhalb von 15 s drücken  oder drücken 15 s nichts betätigen.

Zum Verlassen der Prozedur:

 und 4 s lang drücken oder 60 s nichts betätigen.

Konfigurationsparameter

P0 0 1 - 1

Sondentyp (0=PTC, 1=NTC)

P1 0 1 - 0

Dezimalpunkt Grad Celsius (für den währenddes Normalbetriebs angezeigten Wert) (1=JA)

P2 0 1 - 0

Maßeinheit Temperatur (2) (0=°C, 1=°F)

LABEL

MIN.

MAS.

EINHEIT

DEF.

HAUPTREGLER

0.1

°C/°F (1)

Differentialbetriebssollwert

-99

°C/°F (1)

Mindestbetriebssollwert

°C/°F (1)

Maximalbetriebssollwert

LABEL

MIN.

MAS.

EINHEIT

DEF.

SCHUTZVORRICHTUNGEN DES VERDICH.

C0 0 240

min 0 Verzögerung Verdichter nach Einschalten des Geräts

C2 0 240

min 3 Mindestdauer des Abschaltens des Verdichters

LABEL

MIN.

MAS.

EINHEIT

DEF.

ABTAUVORGANG

d0 0 99 h 6

Abtauintervall; siehe auch d8 (5) 0=Intervallabtauvorgang wird nie aktiviert

d3 0 99

min

Abtaudauer wenn 0=Abtauvorgang wird beim Einschalten des Geräts nie aktiviert

d4 0 1 - 0

Abtauvorgang bei Einschalten des Geräts (1 = JA)

d5 0 99

min 0 Verzögerung Abtauvorgang beim Einschal-ten des Geräts (nur wenn d4 = 1);

d6 0 1 - 1

Während des Abtauvorgangs angezeigteTemperatur 0=Temperatur der Zelle 1=wenn bei Aktivierung des Abtauvor-gangs die Temperatur der Zelle unterdem

“Betriebssollwert + r0”, am maximalen “Betriebssollwert + r0” liegt; wennbei Aktivierung

des Abtauvorgangs dieTemperatur der Zelle über dem “Betriebssollwert + r0”, bei Maximaltemperaturder Zelle bei Aktivierung des Abtauvorgangs liegt (6)

(1) die Maßeinheit hängt von ParameterP2 ab (2) Parameter für Regler entspre-chend einstellen nach der Än-derung des Parameters P2 (5) das Gerät speichert die Zählung des Ab-tauintervalls alle 30 min. (nur EVK211);die Änderung des Parameters d0 hateine Wirkung nach dem Ende des vo-rangehenden Abtauvorgangs oder derAktivierung eines manuellen Abtauvor-gangs (6) das Display stellt den Normalbetriebwieder her, wenn nach dem Ende derAbtauvorgang die Zellentemperaturunter den Wert sinkt, an den das Dis-play blockiert wurde (oder wenn einTemperaturalarm auftritt)

SOLLWERT UND KONFIGURATIONSPARAMETER (ELIWELL)

Einstellung des Betriebssollwerts

 Den „Maschinenstatus“ durch Drücken und sofortiges Wiederloslassen der Taste aufrufen.

Es erscheint die Bezeichnung der Registerkarte “SEt”.

 Zum Anzeigen des Sollwerts erneut die Taste drücken. Der Sollwert erscheint auf dem Display.  Zum Ändern des Sollwerts innerhalb von 15 Sekunden die Tasten und betätigen.

 Nach der Änderung Taste zur Bestätigung drücken 

Einstellen der Konfigurationsparameter

Die Konfigurationsparameter sind auf zwei Ebenen angeordnet.

Um zur Prozedur zu gelangen:

 5s lang drücken

Um einen Parameter zu wählen:

 oder drücken

Um einen Parameterwert zu ändern:

 drücken  oder innerhalb von 15 s drücken  drücken oder 15 s lang nichts betätigen

Um zur zweiten Ebene zu gelangen:

 zugang zur ersten Ebene  und drücken um “PA2” auszuwählen

 oder und drücken, um “15” einzustellen.

 drücken oder 15 s lang nichts betätigen

Um das Verfahren zu beenden:

drücken oder 15 s lang nichts betätigen.

PAR.

BESCHREIBUNG

RANGE

DEFAULT

LIV*

U.M.

Set

SEtpoint der Temperatureinstellung.

-50…99 0

°C/°F

COMPRESSORE

diF

Differential. Differential des Eingriffs des Verdichterrelais; beim Erreichen des eingestellten Sollwerts bleibt der Verdichter stehen (auf Veranlassung des Regelfühlers). Er startet wieder bei einem Temperaturwert, der dem Sollwert plus dem Wert des Differentials entspricht. Hinweis: es kann nicht den Wert 0 annehmen.

0.1...30.0

1&2

°C/°F

HSE

Higher SEt. Höchstwert für den Sollwert.

-50…230

1&2

°C/°F

LSE

Lower SEt. Mindestwert für den Sollwert.

-55…99

1&2

°C/°F

OSP

Offset Set Point. Temperaturwert der bei einem zugeschalteten reduzierten Sollwert algebraisch zum Sollwert hinzugerechnet werden muss (Funktion Economy).

-30…30 0 2

°C/°F

Der Regler arbeitet in HEIZEN (eingestellt auf „H“) oder KÜHLEN (eingestellt auf „C“)

h/c c 2

flag

dOd

digital (input) Open door. Digitaleingang, über den die Abnehmer angeschaltet werden Gültig wenn H11 = ±4 (Mikroschalter der Tür). n = die Abnehmer nicht abschalten; y = Abnehmer abschalten.

n/y n 2

flag

dAd

digital (input) Activation delay. Verzögerungszeit Aktivierung des Digitaleingangs.

0…255 0 2

Min

Ont

ON time (compressor). Einschaltzeit des Verdichters durch einen defekten Fühler. Wenn OFt=1 und Ont=0, bleibt der Verdichter immer ausgeschaltet, wenn OFt=1 und Ont>0 arbeitet er im Modus Duty Cycle.

0...250 6 2

Min

OFt

OFF time (compressor). Ausschaltzeit des Verdichters durch einen defekten Fühler. Wenn Ont=1 und OFt=0 bleibt der Verdichter immer eingeschaltet, wenn Ont=1 und OFt>0 arbeitet er im Modus Duty Cycle.

0...250 6 2

Min

dOn

delay (at) On compressor. Verzögerungszeit Einschaltung des Verdichterrelais ab der Aufforderung.

0...250 0 2

Sek

dOF

delay (after power) OFF. Verzögerungszeit nach der Ausschaltung; zwischen der Ausschaltung des Verdichterrelais und der nächsten Einschaltung muss die genannte Zeit verstreichen.

0...250 3 2

Min

dbi

delay between power-on. Verzögerungszeit zwischen den Einschaltungen; zwischen zwei aufeinander folgenden Einschaltungen des Verdichters muss die genannte Zeit verstreichen.

0...250 5 2

Min

OdO

delay Output (from power) On. Verzögerungszeit Ausgangsaktivierung ab der Einschaltung des Instruments oder nach einem Stromausfall.

0...250 0 2

Min

ABTAUUNG

dit

defrost interval time. Pausenzeit zwischen zwei aufeinander folgenden Abtauungen.

0...250 6 1&2

Std

dCt

defrost Counting type. Moduswahl der Zählung des Abtauintervalls. 0 = Betriebsstunden des Verdichters (Methode DIGIFROST®); Abtauung NUR bei eingeschaltetem Verdichter aktiv. 1 = Real Time - Betriebsstunden des Gerätes. Die Zählung der Abtauung ist bei eingeschalteten Gerät immer aktiv, sie beginnt bei jedem Power-on. 2 = Verdichterstillstand. Bei jedem Verdichterstillstand wird durch den Parameter dty ein Abtauzyklus durchgeführt.

0/1/2 1 2

num

dOH

defrost Offset Hour. Verzögerungszeit für den Beginn der ersten Abtauung ab der Aufforderung.

0...59 0 2

Min

dEt

defrost Endurance time. Timeout der Abtauung; bestimmt die maximale Dauer der Abtauung.

1...250

1&2

Min

dPO

defrost (at) Power On. Bestimmt ob das Instrument bei der Einschaltung abzutauen ist (vorausgesetzt die gemessene Temperatur lässt dies zu). y = ja; n = nein.

n/y n 2

flag

ALARME

Att

Wahlmöglichkeit ob die Parameter HAL und LAL einen absoluten (Att=0) oder relativen (Att=1) Wert anzeigen sollen.

0/1 1 2

flag

AFd

Alarm Fan differential. Differential der Alarme.

1…50 2 2

°C/°F

HAL

Higher ALarm. Alarm Höchsttemperatur Temperaturwert (relativer Wert) dessen Überschreitung nach oben die Alarmauslösung zur Folge hat.

-50…150

1&2

°C/°F

LAL

Lower ALarm. Alarm Mindesttemperatur. Temperaturwert (relativer Wert) dessen Überschreitung nach unten die Alarmauslösung zur Folge hat.

-50…50

-2

1&2

°C/°F

PAO

Power-on Alarm Override. Alarmausschlusszeit bei Einschaltung des Instruments nach einem Stromausfall.

0…10 2 2

Std

dAO

defrost Alarm Override. Alarmausschlusszeit der Temperatur nach der Abtauung.

0…999

60 2 Min

OAO

Verzögerung der Alarmmeldung nach der Deaktivierung des Digitaleingangs (Türschließung ) Mit Alarm ist der Alarm Höchst- und Mindesttemperatur gemeint.

0…10 0 2

Std

tdO

time out door Open. Verzögerungszeit Alarmauslösung offene Tür.

0…250 0 2

Min

tAO

temperature Alarm Override. Verzögerungszeit Temperatur-Alarmmeldung

0…250

1&2

Min

EAL

External Alarm Clock. Ein externer Alarm blockiert die Regler (n = nicht blockiert; y = blockiert).

n/y n 2

flag

DATENAUSTAUSCH

dEA

Index der Vorrichtung in der Gruppe (gültige Werte 0 bis 14).

0…14 0 2

num

FAA

Gruppe der Vorrichtung (gültige Werte 0 bis 14). Das Paar der Werte FAA und dEA ist die Netzadresse der Vorrichtung und wird im nachfolgenden Format “FF.DD” angezeigt (wobei FF=FAA und DD=dEA).

0…14 0 2

num

DISPLAY

LOC

LOCk. Blockierung Sollwertänderung siehe entsprechenden Abschnitt. Es bleibt auf jeden Fall die Mög-lichkeit in die Programmierung zu gehen und die Parameter zu ändern, einschließlich des Status dieses Parameters, um die Freigabe der Tastatur zu erreichen. n = nein; y = ja.

n/y n 1&2

flag

PS1

PAssword 1. Wenn es freigegeben ist (anderer Wert als 0), bildet es das Zugangspasswort für die Parameter der Ebene 1.

0...250 0 1&2

num

PS2

PAssword 2. Wenn es freigegeben ist (anderer Wert als 0), bildet es das Zugangspasswort für die Parameter der Ebene 2.

0...250

15 2 num

ndt

number display type. Sichtanzeige mit Dezimalpunkt. y = ja; n = nein.

n/y n 2

flag

CA1

CAlibration 1. Kalibrierung 1. Positiver oder negativer Temperaturwert, der mit dem Wert, der vom Fühler 1 abgelesen wurde, summiert wird.

-12.0...12.0

-1

1&2

°C/°F

ddL

defrost display Lock. Modus der Sichtanzeige während der Abtauung. 0 = zeigt die Temperatur, die vom Fühler in der Zelle abgelesen wurde; 1 = blockiert die Ablesung auf dem Temperaturwert,der vom Fühler der Zelle beim

0/1/2 1 1&2

num

Eintritt in die Abtauung und bis zum Erreichen des Sollwerts abgelesen wurde; 2 = zeigt das Label “dEF” während der Abtauung und bis zum Erreichen des Sollwerts.

dro

display read-out. Wahl °C oder °F für die Sichtanzeige der vom Fühler abgelesenen Temperatur. (0 = °C, 1 = °F).

ANMERKUNG: beim Wechsel von °C auf °F oder umgekehrt, werden die Werte der Sollwerte, Differentiale, usw. NICHT geändert. (Beispiel Sollwert=10°C wird 10°F).

0/1 0 2

flag

ddd

Wahl des Werttyps, der auf dem Display gezeigt werden soll. 0 = Sollwert; 1 = Zellfühler (Pb1); 2 = Verdampferfühler (Pb2).

0/1/2 1 2

num

KONFIGURATION

H08

Betriebsmodus im Standby. 0 = schaltet nur das Display aus. 1 = schaltet das Display aus, blockiert die Regler und Alarme. 2 = schreibt auf dem Display OFF und blockiert die Regler und Alarme.

0/1/2 2 2

num

H11

Konfiguration Digitaleingänge/Polarität. 0 = abgeschaltet; ±1 = Abtauung; ±2 = reduzierter Sollwert; ±3 = nicht benutzt; ±4 = Mikroschalter der Tür; ±5 = externer Alarm; ±6 = Standby (ON-OFF);±7 = reduzierter Sollwert + licht aus (OFF).

ACHTUNG!: Das Zeichen “+” zeigt an, dass der Eingang durch geschlossenen Kontakt aktiviert ist. Das Zeichen “-” zeigt an, dass der Eingang durch offenen

Kontakt aktiviert ist.

-7…7 2 2

num

H32

Konfigurierbarkeit Taste DOWN. 0 = abgeschaltet; 1 = Abtauung; 2 = nicht benutzt; 3 = reduzierter Sollwert; 4 = Standby.

0…4 3 2

num

reL

reLease firmware. Version der Vorrichtung: Parameter nur zum Ablesen.

/ / 1&2

tAb

tAble of parameters. Vorbehalt: Parameter nur zum Lesen.

/ / 1&2 /

COPY CARD

Up Load. Übertragung der Programmierungsparameter vom Instrument auf die Copy Card.

/ / 2

Format. Löschung aller in den Schlüssel eingegebenen Daten.

/ / 2

ABTAUEN

Das Abtauen des Gerätes erfolgt vollautomatisch. Die Luftenteisung der Anlagen mit erfolgt automatisch jede 6 Stunden. Die Enteisung dauert 20 Minuten. Es ist Möglich jedenfalls im jedem Augenblick einen Enfrostungsprozeß in Betrieb setzen durch Drücken der Taste

“ ” (siehe Abb.b) 5 Sekunded lang; die folgende

automatische Entfrostung ereignet sich von diesem Moment an nach 6 Stunden.

Der Apparat ist mit automatischer Kondensverdampfung

ALARME (EVERY CONTROL)

Der Knopf “ ”schaltet die folgende Alarme. Auf dem display werden folgende Alarme und Signalisierungen

sichtbar gemacht:

 Led “ ”eingeschaltet zeigt die Kompressoraktivierung.  Led “ ”blinkend zeigt die Verspätung der

Kompressoraktivierung.

 Led “ ”eingeschaltet zeigt die laufende Enteisung.  Der aufleuchtende Ledanzeiger “ ”zeigt die

Aktivierungsverspätung einer Entfrostung.

 "EO" blinkend auf dem Display zeigt eine der folgenden Anomlaien an: fehlerhafter Zellensondentyp, Defekt der Zellensonde oder der Anschlüsse, außer Grenzmasse gemessene Temperatur.  "E2" blinkend auf dem Display: Entstellung der Gestaltdaten im Speicher; versuchen Sie den Apparat auszuschalten und wieder einschalten; falls das Alarmsignal nicht verschwindet, den Wärmeregler ersetzen.

 Zellentemperatur: Richtiger oder blinkender Wert auf dem

Display, die aus der Sonde gemessene Temperatur ausser den vorbestimmten Grenzen.

ALARME (ELIWELL)

Die Alarme werden immer von dem Summer (falls vorhanden) sowie von der Led angezeigt, die dem Symbol des Alarms

entspricht . Zum Stummschalten des Alarms eine beliebige Taste drücken.

 LED ON für Kompressor an; blinkend für Verzögerung,

Schutz oder Aktivierung blockiert.

 LED ON für Abtauen in Betrieb; blinkend für manuelle

Aktivierung oder über digitalen Eingang.

 LED

stummgeschaltet.

 LED °C ON, ist die Maßeinheit der Temperatur Grad Celsius  LED °F ON, ist die Maßeinheit der Temperatur Grad

Fahrenheit

 Die Anzeige des Alarms Temperatursonde defekt (Sonde 1)

erscheint direkt auf dem Display des Instruments mit der Anzeige E1.

 Die Anzeige des Alarms Verdampfersonde defekt (Sonde 2)

erscheint direkt auf dem Display des Instruments mit der Anzeige E2.

 Die übrigen Alarmanzeigen erscheinen nicht direkt auf dem

Dispaly des Instruments, sondern sie können im Menü

„Maschinenstatus“ auf der Registerkarte „AL“ angezeigt

werden.

 AH1 = Alarm hohe Temperatur (bezogen auf die  AL1 = Alarm niedrige Temperatur (bezogen auf die

ON für Alarm aktiv; blinkend für Alarm

Temperatursonde oder Sonde 1) Temperatursonde oder Sonde 1)

GERÄTES: -2°C/+8°C

ON/SBY/ENTER Taste

Taste drücken und freigeben um den Arbeits-Fixpunkt des Gerätes zu kontrollieren/abzuändern.

Taste 3 Sekunden lang drücken und freigeben sobald auf dem Display das Label [Sby] erscheint, um das Gerät in Stand-by zu bringen. Taste länger als 5 Sekunden drücken (Sby Label also umgehen) um die Benutzer-Parameterliste aufzurufen.

Beim Drücken der Taste mit dem Instrument in Stand-by [auf dem Display erscheint Sby] wird der Controller eingeschaltet.

UP und DOWN Tasten

Zum Steigern und Senken des zu ändernden Parameter-Wertes. 3 Sekunden lang drücken um die eingestellten Mindest- und Höchsttemperaturen (falls vorhanden) und

eventuell die aktiven Alarme anzuzeigen.

Tasten mit blockierter Tastatur gleichzeitig drücken um das Blockieren außer Betrieb zu setzen.

Wird die “UP” Taste während 3 Sekunden gedrückt, so wird die Hyper Cold – Funktion aktiviert. Wird die “DOWN” Taste erneut während 3 Sekunden gedrückt, so wird diese Funktion desaktiviert.

MENÜ Taste

3 Sekunden lang drücken um den Zutritt zu den Smart-Funktionen des Gerätes in/außer Betrieb zu setzen.

ABTAU-IKON

Led eingeschaltet: Abtauen im Gang Led aufblinkend: Abtau-Aktivierungsverzögerung oder Abtropfen im Gang Led mit starker Frequenz aufblinkend: im Speicher eingestellter Alarm

GEBLÄSE-IKON

Led eingeschaltet: Zellengebläse aktiviert Led blinkt: verzögerte Aktivierung der Lüfter nach dem Abtauen

KOMPRESSOR-IKON

Led eingeschaltet: Kompressor aktiviert Led aufblinkend: Kompressor - Aktivierungsverzögerung

On/Sby/Enter Taste drücken und freigeben: Laufender Fixpunkt wird 5 Sekunden lang auf dem Display aufblinkend angezeigt. Nach Zeitablauf zeigt das Display wieder die Raumtemperatur.

Während dem Display-Aufblinken Up und Down tasten benutzen um den gewünschten Temperaturfixpunkt zu steigern oder zu senken.

POS

DESCRIZIONE

ON/SBY/ENTER Taste

DOWN Taste

UP Taste

MENÜ Taste

ABTAU-IKON

GEBLÄSE-IKON

KOMPRESSOR-IKON

-12°C/-24°C

SCHALTTAFELN

Alle Geräte der Produktpalette sind mit Schalttafeln ausgestattet, die folgende Bedienelemente besitzen:

EINSTELLUNG/ ABÄNDERUNG DES TEMPERATUR-FIXPUNKTES

Die Neuwerterfassung wird von einem akustischen Signal von 3 kurzen Pieptönen hintereinander angezeigt.

Menü Taste länger als 3 Sekunden drücken um die Schnellzugriffsfunktion aufzurufen. Auf dem Display erscheint die erste einer ausführbaren Smart-Funktion entsprechenden Option.

Die [Def / nDf] Funktion wird mit hoher Frequenz aufblinkend angezeigt.

On/Sby/Enter Taste drücken um die Wahl zu bestätigen und die Funktion zu aktivieren/deaktivieren.

Das forcierte manuelle Abtauen wird nur falls nötig durchgeführt.

Menü Taste länger als 3 Sekunden drücken um die Schnellzugriffsfunktion aufzurufen. Auf dem Display erscheint die erste einer ausführbaren Smart-Funktion entsprechenden Option.

Aufblinkende Anzeige mit hoher Frequenz.

Up und Down Tasten benutzen um die [HCo/ nHC] Funktion anzuzeigen.

On/Sby/Enter Taste drücken um die Wahl zu bestätigen und die Funktion zu aktivieren/deaktivieren.

Menü Taste länger als 3 Sekunden drücken um die Schnellzugriffsfunktion aufzurufen. Auf dem Display erscheint die erste einer ausführbaren Smart-Funktion entsprechenden Option.

Aufblinkende Anzeige mit hoher Frequenz.

Up und Down Tasten benutzen um die [F_C / F_ _] Funktion anzuzeigen.

On/Sby/Enter Taste drücken um die Wahl zu bestätigen und die Funktion zu aktivieren/deaktivieren.

SMART-FUNKTIONEN – schnelle Zugriffsfunktion

FORCIERTES MANUELLES ABTAUEN

Während dieser Phase kann Hyper Cold nicht gestartet werden.

Möglichkeit die Programmphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

Sekunden lang die Taste gedrückt wird. In beiden Fällen wird das Verlassen durch ein akustisches Signal von 3 kurzen Pieptönen hintereinander und von der vorübergehenden Anzeige auf dem Display des Labels [ESC] gemeldet.

HYPER COLD

Während dieser Phase wird kein Abtauvorgang durchgeführt und das Energy Saving kann nicht gestartet werden.

Möglichkeit die Programmphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

RAUMGEBLÄSEBETRIEB

Möglichkeit die Programmphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

TASTATUR-BLOCKIERUNG

Menü Taste länger als 3 Sekunden drücken um die Schnellzugriffsfunktion aufzurufen. Auf dem Display erscheint die erste einer ausführbaren Smart-Funktion entsprechenden Option.

Aufblinkende Anzeige mit hoher Frequenz.

Up und Down Tasten benutzen um die [Loc] Funktion anzuzeigen.

On/Sby/Enter Taste drücken um die Wahl zu bestätigen und die Funktion zu aktivieren/deaktivieren.

Zur Tastatur-Entsperrung gleichzeitig Tasten länger als 5 Sekunden drücken.

Menü Taste länger als 3 Sekunden drücken um die Schnellzugriffsfunktion aufzurufen. Auf dem Display erscheint die erste einer ausführbaren Smart-Funktion entsprechenden Option.

Aufblinkende Anzeige mit hoher Frequenz.

Up und Down Tasten benutzen um die [Prt] Funktion anzuzeigen.

On/Sby/Enter Taste drücken um die Wahl zu bestätigen und die Funktion zu aktivieren.

Menü Taste länger als 3 Sekunden drücken um die Schnellzugriffsfunktion aufzurufen. Auf dem Display erscheint die erste einer ausführbaren Smart-Funktion entsprechenden Option.

Aufblinkende Anzeige mit hoher Frequenz.

Up und Down Tasten benutzen um die [Par] Funktion anzuzeigen.

On/Sby/Enter Taste drücken um den Konfigurations-Modus der Parameter aufzurufen. Zugriffs-Passwort wird angefragt.

Das Display bereitet sich auf die Passwort-Einstellung vor und zeigt [00] an.

Zum Auswählen des Passwortes “65” Up und Down Tasten benutzen.

Zur Wahlbestätigung On/Sby/Enter Taste drücken. Falls das eingegebene Passwort richtig ist, wird der erste Parameter der Konfigurationsliste

angezeigt.

Zum Aufrollen sämtlicher Controller-Parameter Up und Down Tasten benutzen.

Möglichkeit die Programmphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

MANUELLER AUSDRUCK DER ERHOBENEN WERTE DER SONDEN : in Verbindung mit dem Druckterminal TSP

Möglichkeit die Programmphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

PARAMETER-KONFIGURATION

Zur Wahlbestätigung On/Sby/Enter Taste drücken.

Taste Up und Down benutzen um den neuen Parameterwert auszuwählen.

Zur Wahlbestätigung On/Sby/Enter Taste drücken.

Parameter

Beschreibung

Default

-2°C/+8°C

Default

-12°C/-24°C

min

MAX

ABMESSUNGEN-EINGABEN

Zellensonde-Kalibrierung (Parameter ist in Achtel Grad ausgedrückt.

+8°C

-4°C

-55

+99

Aktivierung Verdampfersonde (0=nicht vorhanden, 1=vorhanden)

1 1 1

Aktiverung Kondensatorsonde (0=nicht vorhanden, 1=vorhanden)

0 0 1

Reset-Typologie Hilfsausgang: 0 = Türwiderstand; 1 = Kom. Licht

0 0 2

Aktivierungs-Fixpunkt Türwiderstand (nur wenn /9 = 0)

-7°C

-55

+99

Regelungs-Hysterese Türwiderstandaktivierung (nur wenn /9 = 0)

2°C

Raumsonde-Ablesen

- °C

Abtausonde-Ablesen

- °C

Raumsonde-Ablesen

- °C

KOMPRESSOR, ENERGY SAVING, HIPER COLD – REGELUNG

Regler-Hysterese

+4°C

Einstellbarer Mindest-Arbeitsfixpunkt

-2°C

-24°C

-55

Einstellbarer Höchst-Arbeitsfixpunkt

+8°C

-12°C

+99

Temperatursteigerung auf dem Fixpunkt für Energy Saving: 0 = ausgeschlossen

+1°C

+2°C

+99

Überwachungszeit für Energy Saving – Starten

2 ore

Temperatursinken auf dem Fixpunkt für Hiper Cold: 0 = ausgeschlossen

-2°C

-55

Andauerhöchstzeit des Fixpunktes in Hiper Cold

2 ore

Zulässiger Zeitabmass im Vergleich zu Zyklus ON Komp. optimal

1 min

240

Mindest t im Vergleich zu Zyklus ON Komp. für nicht leistungsfähige Zyklusdefinition

1 min

240

Höchst t im Vergleich zu Zyklus ON Komp. über dem der Zyklus nicht betrachtet wird.

5 min

240

Zulässiger Mindestabmass für Te Funktion

5°C/min

+99

Höchstanzahl Niederleistung-Kompressorzyklen

3 nr.

Höchstgrenzzeit Defrost-Starten in 1.Phase (0 = ausgeschlossen)

120 min

240

KOMPRESSOR-SCHUTZ

Kompressor-Aktivierungsverzögerung bei Instrumenteinschalten

1 min

240

Verzögerungsmindestzeit zwischen Kompr.-Ausschalten und darauf folgendem Einschalten

3 min

240

Kompressoreinschalten-Zykluszeit bei Zellensonde-Alarm

10 min

240

% von C5 in dem der Kompr. bei Zellensonde-Alarm eingeschaltet wird

50 %

70 %

100

ABTAUEN

Abtau-Abstand (0 = abgeschlossen)

6 ore

Abtautyp (0 = Widerstand, 1 = Warmgas)

0 0 0

Abtau-Endtemperaturt ( auf die Verdampfertemperatur bezogen)

+8 °C

-55

+99

Abtau-Höchstzeit (0 = Abtauvorgang wird nie aktiviert)

30 min

Ansicht Display Abtauen (0= tatsächliche Temperatur der Zelle, 1=blockierte Temperatur der Zelle, 2= label dEF)

1 1 0

Abtropzeit

3 min

Berechnung Abtauabstand 0 = reelle Stunden; 1 = ON Komp.; 2 = selbstbestimmend

0 0 0

Abstand für das Schutzabtauen (0 = deaktiviert)

24 ore

ALARME

Alarm-Hysteresis (Differenzial)

+2 °C

Mindestalarm betreffend den Arbeits-Fixpunkt (0 = ausgeschlossen)

-2 °C

-55 0 A2

Höchstalarm betreffend den Arbeits-Fixpunkt (0 = ausgeschlossen)

+15 °C

+99

Alarm-Ausschlusszeit seit Instrumenteinschalten

120 min

240

Alarmton-Aktivierungsmodus für Alarme: 0 = immer; 1 = zeitgeschaltet

1 1 0 1 A5

Höchstzeit für Alarmton Signalisierung (nur wenn A4 = 1)

1 min

240

Ausschlusszeit Temperaturalarm (nur wenn A1 und/oder A20)

15 min

240

Ausschlusszeit Temperaturalarm (für A1 und/oder A2  0)

60 min

240

Möglichkeit die Programmphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

KONFIGURATIONPARAMETER

VERDAMPFERGEBLÄSE-REGELUNG

Temperatur über der das Verdampfergebl. ausgeschaltet wird (nur wenn /A = 1 und F7 = 3 oder 4)

-1°C

-55

+99

Gebläsedifferezial (betreffend F1, nur wenn /A = 1 und F7 = 3 oder 4)

+2°C

Funkt. Verdampfergebläse während norm. Funkt. . (0=OFF, 1=ON, 2=parallel zum Kompr., 3=mit F1 und F2 festgesetzt, 4=mit F1 und F2 festgesetzt mit Kompr. ON und OFF mit Kompr. OFF

1 1 0

Verdampfergebläsebetrieb in Abtau- u. Abtropfvorgang (0= OFF, 1= ON, 2=bestimmt mit F7)

0 0 0

Stillstanzeit Verdampfergebläse nach Abtropfvorgang

3 min

Temperatur, unter der das Kondensatorgebläse ausgeschaltet wird.

20 °C

-55

+99

Verdampfergebläsebetrieb bei Normalbetrieb (0 = OFF, 1= ON, 2 = parallel zum Komp., 3 = bestimmt mit F1 u. F2, 4= bestimmt mit F1 u. F2 bei Kompr. ON u. OFF bei Kompr. OFF

+3°C

Funkt. Kondensatorgebläse während norm. Funkt. (0=parall. zum Kompr., 1=ON); siehe auch F6 und F7

0 0 0

Funktionnieren der Kondensatorgebläse beim Abtauen und Abtropfen (0=OFF, 1=ON, 2=ON wenn Tc≥35°C und OFF wenn Tc<33°C)

0 0 0

Kritische Temperatur für Kondensations-Hochtemperatur-Meldung

55°C

-55

+99

Kritische Temperatur für Hochdruck-Alarm

57°C

-55

+99

AUSDRUCK

Aktivierung Druck Konfigurationsparameter (0=deaktiviert)

1 1 0

Zeit Stichprobenennahme (siehe auch Parameter P6)

30 min/ore

Auswahl der zu druckenden Temperatursonden (0 = keine, 1=Kamerasonde , 2 = Kamerasonde und Evaporator, 3 = alle)

1 1 0

Auswahl Überschrift Schein (0 =ausgeschlossen, 1 = Kühlschrank, 2= Kühlunterbau)

2 2 0 2 P4

Aktivierung Druck numerische Kennung Apparat (0= nein, 1=ja)

1 1 0

Auswahl der Sprache für Schein ( 1 = italienisch, 2 = englisch, 3 = französisch, 4 = spanisch, 5 = deutsch)

1 1 -1 5 P6

Auswahl Maßeinheit für die Zeit der Stichprobenentnahme (1= Minuten, 2 = Stunden)

1 1 1

VERWALTUNG KOMMUNIKATION

Adresse des Instruments (in der Druckphase gemessene Daten wenn P4 = 1)

1 1 0

256

Verwaltung serieller Anschluss (0 = nicht benutzt, 1 = Druck)

1 1 0 1 L3

Baudrate Datenübertr. (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)

3 3 1

Kontrollmodus Übertragung (0 = no parity, 1 = odd, 2 = even)

0 0 0

On/Sby/Enter Taste länger als 5 Sekunden drücken (Sby Label also umgehen) um das SondeAblesen und die Benutzer-Parameterliste aufzurufen.

Das erste Label “Pd” wird angezeigt.

Up und Down Tasten benutzen um die Sonde-Ablesungen und Parameter aufzurollen.

On/Sby/Enter Taste drücken um die Wahl zu bestätigen und in den Sonde-Ablese-Modus oder in die Parameterabänderung zu gelingen.

Der laufende Wert wird aufblinkend angezeigt.

Tasten benutzen um den neuen Wert nur im Parameterfall auszuwählen.

On/Sby/Enter Taste drücken um das Sonde-Ablesen zu verlassen oder die neue ParameterwertWahl zu bestätigen; die Einstellung blinkt nicht mehr auf.

KONFIGURATION DER BENUTZER-PARAMETER - SONDE-ABLESEN

Möglichkeit die Konfigurationsphase zu verlassen, indem 30 Sekunden lang abgewartet wird ohne an die Karte zu operieren oder 5

WIEDERHERSTELLUNG DER FABRIKPARAMETER

Beim Einschalten führt das Instrument eine “LAMPTEST” Phase durch. Falls während dieser Phase 3 Mal hintereinander die On/Sby/Enter Taste gedrückt wird, werden sämtliche eingestellte Fabrikparameter resettiert.

Auf dem Display wird das Label [rLd] angezeigt, das den Reset der Karte zu den vom Hersteller eingestellten Werten hervorhebt.

Falls die Zellentemperatur über dem eingestellten Fixpunkt steht, wird auf dem Display abwechselnd das [AH] Label und die kritische erreichte Temperatur angezeigt. Alarmton wird ebenfalls aktiviert.

Beim Drücken der Up Taste wird die Dauer des Alarmereignisses angezeigt.

Falls die Zellentemperatur unter dem eingestellten Fixpunkt steht, wird auf dem Display abwechselnd das Label [AL] und die kritische erreichte Temperatur angezeigt. Alarmton wird ebenfalls aktiviert.

Beim Drücken der Up Taste wird die Dauer des Alarmereignisses angezeigt.

Led Abtauen mit hoher Frequenz aufblinkend hebt einen Hoch- oder Niedertemperaturalarm hervor.

Auf dem Display wird die kritische, registrierte Temperatur aufblinkend angezeigt.

Auf dem Display wird die Andauerzeit des Alarmereignisses in Minuten angezeigt.

Informationen nur für das Fachpersonal vorbehalten.

ACHTUNG: Die Default-Parameter im Speicher beziehen sich sie auf die Konfigurationen (TN, BT, PV).

ALARME

GERÄT MIT KAPUTTEN SONDEN

Raumsonden-Fehler

Ist die Raumsonde kaputt oder der bezügliche Anschluss unterbrochen, so wird auf dem Display das Label [E0] angezeigt. Das Gerät funktionniert in Konservierungsphase aufgrund von den Werten weiter, die den Parmatern „C5“ und „C6“ zugeschrieben

wurden. Das innere Gebläse funktionniert aufgrund vom Wert weiter, der dem Parameter “ [F7] zugeschrieben wurde. Die Kontrolle des Abtauvorgangs wird automatisch gehemmt und somit wird der Selbsttarierung-Prozess der Karte desaktiviert.

Verdampfersonden-Fehler

Ist die Verdampferonde kaputt oder der bezügliche Anschluss unterbrochen, so wird auf dem Display das Label [E1] angezeigt. Das Abtauen erfolgt nach dem Ablauf der mit dem “d0” eingestellten Stunden vom letzten durchgeführten Defrost ab. Das innere Gebläse funktionniert aufgrund vom Wert, der dem Parameter “ F3” zugeschrieben wurde. Die Kontrolle des Abtauvorgangs wird automatisch gehemmt und somit wird der Selbsttarierung-Prozess der Karte desaktiviert.

HOCHTEMPERATURALARM IM GANG

Beim Drucken der Taste wird der Alarmton abgestellt. Die Alarmsignalisierung bleibt solange angezeigt, bis die kritische Temperatur wieder normal wird.

ODERTEMPERATURALARM IM GANG

Beim Drucken der Taste wird der Alarmton abgestellt. Die Alarmsignalisierung bleibt solange angezeigt, bis die kritische Temperatur wieder normal wird.

EINGESTELLTE HOCH- ODER NIEDERTEMPERATURALARME

Led Abtauen Betrieb wird wieder zur Normalsituation resettiert. Auf dem Display wird nach Ansicht des anomalen Ereignisses das Label [rES] angezeigt.

Led Abtauen mit hoher Frequenz aufblinkend hebt ein Black Out hervor.

Auf dem Display wird das Label [bL O] angezeigt.

Auf dem Display wird die im Raum registrierte Höchsttemperatur angezeigt.

Led Abtauen Betrieb wird wieder zur Normalsituation resettiert. Auf dem Display wird nach Ansicht des anomalen Ereignisses das Label [rES] angezeigt.

Falls ein Hochtemperaturalarm aktiv ist, funktioniert der Kompressor weiter; falls ein Niedertemperaturalarm aktiv ist wird der Kompressor ausgeschaltet.

! Falls die Karte in Stand-by gebracht wird, gehen die Mindest- und Hochtemperaturen bei erreichtem Fixpunkt und die eventuellen Alarme verloren.

BLACK OUT ALARM

INTELLIGENTES ABTAUEN:

INTELLIGENTES ABTAUEN: ein völlig automatisches System, das die Ausführung nur bei tatsächlichem Bedarf gestattet.

Zur Energiesparpolitik und zur optimalen Konservierung der Nahrungsmittelsprodukte führt das Gerät die Abtauvorgänge automatisch aus und nicht in festgesetzten Abständen, sondern abhängig vom Verdampferzustand.

Die Kontrollkarte des Gerätes ist in der Lage den Verlauf zu überwachen, indem sie sich auf einige funktionelle charakteristische Parameter stützt: Das Abtaustarten erfolgt nur falls tatsächlich nötig und diese Bedingung ist stark abhängig vom Benutzungstyp des Gerätes und der Typologie der Lebensmittel, die konserviert werden.

ENERGY SAVING

ENERGY SAVING: ein völlig automatisches System, das das Energiesparen bei Gerätbenutzung gestattet.

Dieses System tritt in dem Zeitabschnitt in Tätigkeit, in dem das Gerät nicht benutzt wird, d.h. bei geschlossener Tür und bei einer konstanten und am Fixpunkt nahe stehenden Innentemperatur.

Diese Funktion wird in folgenden Fällen abgeschaltet:

- manuelle oder automatische Abtau-Aktivierung

- manuelle Aktivierung der Hiper Cold Funktion

- Raumtemperatur-Ablesen außerhalb der eingestellten Werte

- Betrieb bei defekter Raumsonde

- Manuelle Abänderung des Raum-Fixpunktes

- unterschiedliche Betriebseinstellung der Verdampfergebläse

BESCHICKUNG DES PRODUKTES

 Produkt gleichmäßig in den Kühlraum verteilen, damit

eine gute Belüftung gestattet wird;

 Vermeiden Sie die Belüftungszonen der an der linken

Raumseite angelegten Kühlanlage abzudecken;

 Vermeiden Sie die Lebensmittel, die eine niedrige

Konservierungstemperatur benötigen, ins letzte Kühlfach unten rechts einzuordnen;

 Lebensmittel bei der Beladung möglichst mit geeigneten

Schutzkunststofffolien verpackt und abgedeckt in den Kühlraum einordnen;

 Keine zu warmen Speisen oder Getränke ins Gerät

einführen;

 Bei der Beladung oder Entladung der Lebensmittel

Gerätetüren so kurz wie möglich offen lassen.

STILLSETZEN

Das Gerät kann jederzeit ausgeschaltet werden. Stellen Sie hierzu den Hauptschalter auf OFF; woraufhin die Kontrollampe des Schalters erlischt

BETRIEBSSTÖRUNGEN

Bei eventuell auftretenden Betriebsstörungen sollten Sie sich vor Anrufen des Kundendienstes versichern, daß:

 Die Kontrollampe des Hauptschalters leuchtet und

Netzspannung anliegt

 Die eingestellte Temperatur dem gewünschten Wert

entspricht

 Die Türen richtig geschlossen sind  Das Gerät nicht in der Nähe von Wärmequellen aufgestellt

ist

 Der Kondensator sauber ist und der Ventilator einwandfrei

funktioniert

 Der Verdampfer nicht übermäßig vereist ist Wenn nach Durchführung dieser Kontrollen die

Betriebsstörungen nicht beseitigt sind, wenden Sie sich an Ihren örtlichen Kundendienst. Geben Sie dabei das Modell und die auf dem Typenschild (Geräterückseite) befindliche Typennummer an.

TÄGLICHE REINIGUNGSMASSNAHMEN

Damit eine perfekte Hygiene und eine Erhaltung des Gerätes garantiert wird, sollten die folgenden Reinigungsverfahren ordentlich und/oder täglich durchgeführt werden:

1. Die Außenflächen des Apparates gründlich mit einem ins Wasser eingetauchten, sanften und ausgewringten Schwamm und säurefreien Reiniger putzen, und dies nur der Richtung des Satinierens nach indem besonders auf die Reinigung der Arbeitsfläche, der Türen und der Schubladen in der Handgriffzone geachtet wird.

 Das Reinigungsmittel darf kein Chlor enthalten und soll

nicht abrasiv sein.

 Folgende Reinigungsmittel werden empfohlen:

- Desinfektionsreiniger mit kombinierter Wirkung (die, nicht ionische grenzflächenaktive Stoffe, Chloridbenzal, Chelatsubstanzen und PH Puffer, enthalten)

- säurefreie Laborreiniger , für manuelles Abwaschen (die, anionische und nicht ionische grenzflächenaktive Stoffe, enthalten)

- Entfettungsmittel fürs Nahrungsmilieu (die, anionische grenzflächenaktive Stoffe und EDTA, enthalten)

 Vor dem Gebrauch die Reinigungsmittel eventuell gemäß

der auf das Etikett aufgetragenen Vorschriften verdünnen.

 Die Reinigungsmittel mindestens 5 minutenlang

einwirken lassen.

 Die Gerätes mehrmals mit einem Schwamm und

fließendem Wasser abspülen.

 Mit einem sauberen Schwamm sorgfältig abtrocknen. ACHTUNG: absolut keine Werkzeuge die zerkratzen können

mit herrührende Rostbildung, gebrauchen.

FLECKEN UND ANGETROCKNETE SPEISERESTE

Falls im Gerätes Nahrungsflecken oder –reste anwesend sind, diese mit Wasser abwaschen und dann entfernen bevor sie härten.

Wenn die Reste schon gehärtet sind, wie folgt verfahren:

1. Einen ins lauwarme Wasser eingetauchten sanften Schwamm und säurefreien Reiniger benutzen (man kann diejenigen gebrauchen, die für das tägliche Putzen vorgesehen sind und zwar mit der höchsten Konzentration unter denen, die auf das Etikett vorgesehen sind).

2. Den gehärteten Rückstand anfeuchten, indem man zirka alle 5 Minuten mit dem ins Wasser eingetauchten Schwamm und Reinigungsmittel über den gehärteten Schmutz wischt, um diesen somit wenigstens 30 minutenlang feucht zu halten.

3. Am Ende des Einweichens den Rückstand mit dem ins Wasser eingetauchten Schwamm und säurefreien Reinigungsmittel entfernen.

4. Wenn nötig, eine Holzspachtel oder eine rostfreie Stahllanzette benutzen und darauf achten, dass die Kühlschrankoberflächen nicht beschädigt werden.

5. Am Endpunkt des Verfahrens sollte ein täglicher Reinigungskreislauf aller Innenflächen des Gerätes getätigt werden.

6. Am Ende der Reinigung mehrmals mit einem Schwamm und fließendem Wasser abspülen.

7. Mit einem sauberen Schwamm gründlich abtrocknen.

Auch der Boden unter und herum den Schrank muss sauber und in vollkommene Hygiene gehalten sein. Mit Wasser und Seife oder neutralen Reinigungsmittel waschen.

Die Bleche mit Silikonwachs schützen.

ALLGEMEINE REINIGUNGSUND WARTUNGSMASSNAHMEN

Zur Erhaltung der Leistungsfähigkeit des Gerätes sind die nachstehend aufgeführten Reinigungs- und Wartungsmaßnahmen mehrmals im Jahr vorzunehmen

Vor Durchführung dieser Maßnahmen ist folgendes zu tun:

 Stellen Sie den Schalter auf der Schalttafel auf OFF  Stellen Sie den Netzschalter auf OFF  Ziehen Sie den Netzstecker und warten Sie, bis das

Gerät vollständig abgetaut ist

 Reinigen Sie die Kühlgruppe und insbesondere die

gerippte Batterie mit einem Staubsauger, einer Bürste oder einer Bürste (keine Metallbürste!)

ACHTUNG: Die Reinigung und Wartung der Kühlgruppe und des Kompressorbereiches darf nur von einem autorisierten Fachmann vorgenommen werden. Ungeschulten Personen ist jeder diesbezügliche Eingriff untersagt.

Die Außen- und Innenflächen des Apparates nach den im Alltagsreinigungsabschnitt angegebenen Hinweisen putzen.

Anschließend mit klarem Wasser sorgfältig nachspülen und trocknen.

ACHTUNG: Wie bereits eingangs erläutert, darf das Gerät keinesfalls mit dem Wasserschlauch gereinigt werden

Die allgemeinen Reinigungs- und Wartungsmaßnahmen sind damit abgeschlossen.

AUFBEWAHREN BEI LÄNGERER NICHTBENUTZUNG

Wenn Sie das Gerät für längere Zeit nicht benutzen wollen, beachten Sie bitte folgende Empfehlungen:

 Stellen Sie den Schalter auf der Schalttafel auf OFF  Stellen Sie den Netzschalter auf OFF  Ziehen Sie den Netzstecker und warten Sie, bis das

Gerät vollkommen abgetaut ist

 Räumen Sie den Kühltisch aus und reinigen Sie ihn

gemäß den Angaben im Kapitel "REINIGUNG"

 Zur Vermeidung von Geruchsbildung sollten Sie die

Türen und Schubladen des Gerätes ein wenig offen lassen

NÜTZLICHE HINWEISE ZUR PFLEGE UND WARTUNG VON EDELSTAHL

Die Außenflächen der Kühltische bestehen aus Edelstahl des Typs AISI 304 18/10

Zur Reinigung und Wartung dieser Teile aus rostfreiem Edelstahl sollten Sie die entsprechenden Hinweise beachten und daran denken, daß es vorrangiges Gebot ist, die Lebensmittel keinerlei Giftbelastung auszusetzen und eine hygienische Lagerung zu gewährleisten

Rostfreier Stahl besitzt eine dünne Oxidschicht zur Vermeidung von Rostbildung. Bestimmte Substanzen und Reinigungsmittel können diese Schutzschicht zerstören oder zumindest angreifen und dadurch zur Rostbildung beitragen. Informieren Sie sich vor Gebrauch von Reinigungsmitteln bei Ihrem Händler über deren Eigenschaften

Falls Sie Kratzer auf der Oberfläche entfernen wollen, können Sie hierzu Stahlwolle aus EDELSTAHL oder Scheuerschwämme aus Synthetikfasern benutzen. Folgen Sie dabei der Satinierungsrichtung

ACHTUNG: Verwenden Sie zur Reinigung von EDELSTAHL keinesfalls Eisenwolle und lassen Sie diese auch nicht auf der Oberfläche der Kühltische liegen. Die darauf verbleibenden Eisenrückstände könnten zur Flugrostbildung führen und den Hygienezustand beeinträchtigen

ENTSORGUNG

MÜLLENTSORGUNG

Am Ende der Lebenszeit des Produktes ist zu vermeiden, das Gerät in der Umwelt abzuladen. Die Türen müssen vor der Entsorgung des Gerätes demontiert werden. Eine provisorische Lagerung des Mülls ist Hinblick auf eine Entsorgung mittels definitiver Behandlung und/oder Lagerung zulässing. Trotzdem sind die im Land des Betreibers geltenden Gesetzgebungen des Umweltschutzes zu beachten.

VERFAHRENSWEISE HINSICHTLICH DER GROBEN DEMONTAGE DES GERÄTES

In verschiedenen Ländern gelten unterschiedliche Gesetzgebungen, daher sind die Vorschriften der Gesetzgebung und der Behörden des Landes zu beachten, in dem die Demolierung erfolgt. Im allgemeinen ist der Kühlschrank an spezielle Sammel-und Zerlegungszentren abzugeben. Den Kühlschrank demontieren, indem die Bestandteile je nach ihrer chemischen Zusammensetzung zusammenzufassen sind, wobei darauf zu achten ist, daß sich in dem Kompressor Schmieröl und Kühlflüssigkeit befinden, die aufgefangen werden und wiederverwertbar sind, und daß es sich be den Bestandteilen des Kühlschranks um Sondermüll handelt, der von den städtischen Behörden zu entsorgen ist.

Das Gerät ist vor der Entsorgung unbrauchbar zu machen, indem das Stromkabel und jegliche Schließvorrichtung entfernt werden, um zu vermeiden, daß jemand in seinem Inneren eingeschlossen werden kann.

DIE DEMONTIERARBEITEN SIND AUF JEDEN FALL VON QUALIFIZIERTEM FACHPERSONAL DURCHZUFÜHREN. SICHERHEIT BEI DER ENTSORGUNG VON ELEKTROUND ELEKTRONIK-ALTGERÄTEN (WEEE-RICHTLINIE 2002/96/EG) Umweltschädliche Stoffe dürfen nicht in die Umwelt gelangen. Die Entsorgung in Einklang mit den geltenden gesetzlichen Bestimmungen vornehmen.

Gemäß der WEEE-Richtlinie 2002/96/EG (Elektro- und Elektronik-Altgeräte) muss der Betreiber bei der endgültigen Außerbetriebnahme die Geräte bei den hierfür vorgesehenen Rücknahmestellen abgeben oder im Moment des Erwerbs neuer Geräte unzerlegt an den Verkäufer zurückgeben. Alle Geräte, die in Einklang mit der WEEE-Richtlinie 2002/96/ EG entsorgt werden müssen, müssen mit dem

entsprechenden Symbol gekennzeichnet sein .

Die gesetzwidrige Beseitigung von Elektro- und Elektronik-Altgeräten zieht Sanktionen nach Maßgabe der gesetzlichen Bestimmungen in dem Mitgliedstaat nach sich, in dem die Zuwiderhandlung begangen wurde.

Elektro- und Elektronik-Altgeräte können gefährliche Stoffe enthalten, die schädlich für die Gesundheit der Personen und für die Umwelt sein können. Daher müssen sie unbedingt vorschriftsmäßig entsorgt werden.

TECHNISCHES DATENBLATT FÜR KÜHLMITTEL

1) R404a: Bestandteile der Flüssigkeit

 Trifluoräthan (HFC 143a) 52%  Pentafluoräthan (HFC 125) 44%  Tetrafluoräthan (HFC 134a) 4%

GWP = 3750 ODP = 0

2) Gefahrenkennzeichnung

Bei längerem Einatmen kann eine Betäubungswirkung eintreten. Bei sehr lagen Einatmungszeiten kann es zu Herzrtythmusstörungen und plötzlichem Tod kommen. Beim Versprühen oder Verspritzen des Produkts können Haut-oder Augenschaden durch Erfrierung auftreten.

3) Erste-Hilfe-Maßnahmen

 Einatmen: verletzten aus der Gefahrenzone entfernen, zudecken und ruhigstellen. Falls erforderlich, mit Sauerstoff beatmen. Bei eingetretenem oder bei Anzeichen eines nahenden Atemstillstands ist der Verletzte kunstlich zu beatmen. Bei

Herzversagen ist eine äußerliche Herzmassage

POS:

BESCHREIBUNG

KOMPRESSOR

KONDENSATOR

KLEMMENBRETT

HAUPTSCHALTER

STECKER

VERDAMPFERVENTILATOR

FENCHTIGKEITREGLER MIT LEUCHTE

LEUCHTE SICHERHEITSTHERMOSTAT

SICHERHEITSTHERMOSTAT

WIDERSTAND ANTIKONDENS TÜR

20A

WIDERSTAND ANTIKONDENS TÜR

20B

WIDERSTAND ANTIKONDENS TÜR

20C

WIDERSTAND ANTIKONDENS TÜR

WIDERSTAND ENTFROSTUNG

WIDERSTAND SCHÜSSELBODEN

RELAY

ERDUNGSKLEMME

DIGITALER THERMOREGLER

102

SICHERHEITSTHERMOSTAT

115

KÜHLSCHRANK ELEKTRONIK-LED-KARTE

durchzuführen. Sofort Arzt rufen.  Hautkontakt: Die betroffene Hautstelle mit Wasser erwärmen. Die mit Kühlmittel in Berührung geratenen Kleidungsstücke ausziehen. ACHTUNG: Bei Erfrierungen können die Kleidungsstücke an der Haut kleben. Bei Hautkontakt sofort mit reichlich warmem Wasser abspülen. Bei Auftreten von Symptomen wie Hautreizungen oder Blasenbildung ist der Arzt zu rufen.  Augenkontakt: Auge sofort mit speziellen Augenbadiosungen oder frischem Wasser ausspülen. Dabei Augenlider aufspreizen und mindestens 10 Minuten spülen. Arzt rufen.  Verschlucken: kann das Brechen verursachen. Wenn der Verletzte bei Bewußtsein ist, Mund mit Wasser ausspülen und 200-300 ml Wasser trinken lassen. Sofort Arzt rufen.  Weitere Behandlung: Falls erforderlich, symptomische Behandlung und Unterstützungstherapie vornehmen. Kein Adrenalin oder ähnliche Sympatikomimetika verabreichen, da Gefahr von Herzarythmie mit möglichem Herzstillstand besteht.

4) Umweltschutzinformationen Beständigkeit und Abbaubarkeit  HFC 143a: Baut sich langsam in der unteren Atmosphäre (Troposphäre) ab. Die Dauer in der Atmosphäre beträgt 65 Jahre.  HFC 125: Baut sich langsam in der unteren Atmosphäre (Troposphäre) ab. Die Dauer in der Atmosphäre beträgt 40 Jahre.  HFC 134a: Baut sich relativ schnell in der unteren Atmosphäre (Troposphäre) ab. Die Dauer in der Atmosphäre beträgt 15,6 Jahre.  HFC 143a, 125, 134a: Keine Auswirkung auf die photochemische Verschmutzung (fällt nicht unter flüchtige organische Stoffe – VOC – gemäß UNECE-Vereinbarung). Verursacht keine Schäden in der Ozonschicht. Die in die Atmosphare gelangenden Abfallprodukte verursachen keine Langzeitverseuchung der Gewässer.

Elektroschaltbild siehe letzte Seite des Handbuches.

INDEX

DESCRIPTION DE L'APPAREIL 6 PLAQUETTE SIGNALETIQUE 6 NOTES GENERALES A LA LIVRAISON 6 PRESCRIPTIONS DE SECURITE 6 CARACTERISTIQUES TECHNIQUES 7 MISE EN ŒUVRE ET INSTALLATION 7 APPARECCHI: 0°C/+10°C 8

TABLEAUX DE COMMANDE 8 DEMARRAGE ET FONCTIONNEMENT (EVERY CONTROL) 8 DEMARRAGE ET FONCTIONNEMENT (ELIWELL) 8 POINT DE CONSIGNE ET PARAMETRES DE CONFIGURATION (EVERY CONTROL) 9 POINT DE CONSIGNE ET PARAMETRES DE CONFIGURATION (ELIWELL) 10 DEGIVRAGE 12 ALARMS (EVERY CONTROL) 12 ALARMS (ELIWELL) 12

APPARECCHI: -2°C/+8°C; -12°C/-24°C 13

TABLEAUX DE COMMANDE 13 RÉGLAGE / MODIFICATION DU SET POINT DE TEMPÉRATURE 13 FONCTIONS SMART – Fonctionnalité à accès rapide 14 CONFIGURATION PARAMÈTRES USAGER - LECTURE SONDE 17 RESTAURATION PARAMÈTRES D’USINE 18 ALAMES 18 DÉGIVRAGE INTELLIGENT 19 ENERGY SAVING 19

CHARGEMENT DU PRODUIT 20 ARRET 20 IRREGULARITES DE FONCTIONNEMENT 20 NETTOYAGE QUOTIDIEN 20 TACHES D'ALIMENTS ET RESIDUS RACCORNIS 20 NETTOYAGE ET ENTRETIEN GENERAL 20 INTERRUPTIONS D'USAGE 21 CONSEILS UTILES POUR L'ENTRETIEN DE L'ACIER INOXYDABLE 21 MISE AU REBUT 21 FICHE TECHNIQUE DU REFRIGERANT 22

DESCRIPTION DE L'APPAREIL

TQPN

Cet appareil a été conçu pour la réfrigération et la conservation de denrées. Toute autre utilisation est considèrée comme étant impropre. ATTENTION : les appareils ne sont pas prévus pour être

installés à l’extérieur et/ou en endroits soumis à l’action d’agents atmosphériques.

Le fabricant décline toute responsabilité en cas

d’utilisations non consenties de l’appareil. Les comptoirs sont dotés sur leur partie supérieure d'un plan de travail que l'on peut réaliser sur demande avec rehausse; de même, des comptoirs sans plan de travail, mais avec de similaires capacités réfrigérantes sont disponibles. Les commandes sont à thermorégulateur digital et interrupteur général. Le groupe du moteur est logé sur la gauche du comptoir, dans un emplacement prévu à cet effet. L'évaporateur est situé à l'interne de l'emplacement du moteur, un pour chaque emplacement, et il est protégé par des tôles prévues. La ventilation interne s'effectue à l'aide de ventilateurs tangentiels protégés et situés au-dessus de l'évaporateur.

L’appareil est doté d’évaporation automatique de la

condensation.

PLAQUETTE SIGNALETIQUE

La plaquette signalétique est positionnée sur l'appareil; elle fournit une série d'indications importantes sur les caractéristiques techniques et constructives du produit.

Tout en vous félicitant pour votre excellent choix, nous espérons que vous tirerez le meilleur profit de nos comptoirs réfrigérés en suivant les indications et les précautions nécessaires listées dans ce Mode d'emploi. Toute reproduction du Mode d'emploi est interdite. Les caractéristiques, suite à la constante recherche de l'innovation et de l'amélioration des qualités technologiques, peuvent subir des modifications sans préavis.

PRESCRIPTIONS DE SECURITE

ATTENTION: avant d'effectuer toute opération d'entretien ou de nettoyage, isoler l'appareil de toute source d'énergie électrique

Positionner l'interrupteur général sur OFF.

ENLEVER LA FICHE.

DETAIL DE LA PLAQUETTE SIGNALETIQUE

1) modèle

2) fabricant

3) symbole marquage CE

4) année de construction

5) n° d'immatriculation

6) classe d'isolement électrique

7) classe de protection électrique A) tension d'alimentation électrique B) intensité de courant électrique C) fréquence nominale D) puissance nominale E) puissance nominale éclairage F) courant fusible G) type gaz réfrigérant H) quantité de gaz réfrigérant

L) classe de température installation frigorifique M) pression max. d'alimentation N) débit ventilateur P) vitesse de rotation du ventilateur Q) hauteur d'élévation ventilateur R) symbole DEEE S) débit vapeur T) pression vapeur W) puissance éléments réchauffants

Pour toute communication avec le Fabricant, il faut toujours citer le NUMERO D'IMMATRICULATION de l'appareil.

NOTES GENERALES A LA LIVRAISON

Lors de la livraison, vérifier l'intégrité du conditionnement et qu'aucun dommage n'a été provoqué par le transport. Vérifier la correspondance des caractéristiques du produit avec les spécifications de la commande. Si des différences se présentent, contacter immédiatement le revendeur.

ATTENTION: ne pas utiliser des prises ou des fiches démunies de mise à la terre.

La prise secteur doit être dotée de MISE A LA TERRE.

ATTENTION: pour la connexion au secteur, ne jamais utiliser des adaptateurs ou des rallonges.

ATTENTION: avant d'introduire les aliments à conserver, attendre le délai nécessaire à l'obtention de la température programmée.

Avant d'introduire les aliments dans les appareils, il faut toujours les recouvrir des films alimentaires prévus à cet effet.

ATTENTION: ne jamais introduire dans les appareils des boissons ou des aliments chauds.

ATTENTION: ne jamais effectuer le nettoyage des zones voisines aux appareils si leurs portes sont ouvertes.

ATTENTION: ne jamais utiliser des substances à base de

chlore (eau de Javel, acide muriatique, etc…) ou toxiques pour

le nettoyage ou dans le voisinage des appareils. Le nettoyage et l'entretien de l'installation de réfrigération et de

la zone des compresseurs nécessite l'intervention d'un technicien qualifié et agréé; pour ces motifs, il ne peut absolument pas être effectué par du personnel non spécialisé.

En cas d'interventions d'entretien ou d'anomalies de fonctionnement, il faut déconnecter complètement l'appareil, demander l'intervention du SERVICE D'ASSISTANCE à un centre agréé et n'utiliser que des pièces de rechange originales, si nécessaire. Le non-accomplissement de ces opérations peut compromettre la sécurité des appareils.

Ne jamais laver les comptoirs avec des jets d'eau directs ou à haute pression.

CARACTERISTIQUES TECHNIQUES

Les caractéristiques techniques sont listées dans la fiche annexée au Mode d'emploi

MISE EN ŒUVRE ET

INSTALLATION

Les appareils sont toujours livrés sur palette et conditionnés dans un carton de protection Lors de la réception de la marchandise, après avoir déballé les cartons, si l'on constate des dommages ou des éléments manquants, procéder comme détaillé dans le chapitre "NOTES GENERALES A LA LIVRAISON"

ATTENTION: les opérations de mise en œuvre et d'installation

doivent être effectuées par du personnel spécialisé. Enlever la boite d'emballage en prenant soin à ne pas

endommager les surfaces de l'appareil.

ATTENTION: les éléments de l'emballage (sachets en

plastiques, polystyrène expansé, clous, etc…) doivent être

stockés hors portée des enfants car ce sont de potentielles sources de danger

Avec un chariot à fourches, lever l'appareil et le transporter sur

le lieu de l'installation, en prenant soin à bien équilibrer le chargement.

ATTENTION: tant pour le placement sur le lieu d'installation, que pour des déplacements futurs, ne jamais pousser ou traîner l'appareil car ce dernier peut basculer et ont peut donc provoquer des dommages à des parties mêmes de l'appareil

ATTENTION: ne jamais positionner l'appareil dans le

voisinage de sources de chaleur ou dans des lieux ayant des températures élevées; cette situation peut provoquer une mineure performance de l'appareil et une excessive sollicitation de l'installation de réfrigération

Enlever la pellicule de protection du produit. Cette opération peut

provoquer des petites électrocutions fastidieuses qui ne sont toutefois pas dangereuses (électricité statique). On élimine, ou réduit, l'inconvénient en maintenant une main toujours posée sur l'appareil ou en connectant à la terre l'emballage externe.

A ce point, on peut procéder au nivellement de l'appareil en

agissant sur les pieds.

Niveler l'appareil en le maintenant légèrement incliné vers l'arrière afin de faciliter la fermeture optimale des portes

Nettoyer avec de l'eau tiède et du savon neutre (voir le chapitre "NETTOYAGE") et installer les éventuels accessoires

L'appareil est doté de fiche électrique du type SHUCO Vérifier sa conformité aux normes EN60320, EN60335-1 et aux normes nationales. Si la fiche n'est pas conforme aux normes, la remplacer par une adaptée.

ATTENTION: l'opération doit être effectuée par un technicien spécialisé

Vérifier que la tension de secteur correspond à celle indiquée

sur la plaquette des caractéristiques techniques de l'appareil.

ATTENTION: vérifier que la prise secteur est prédisposée de

fig. a

fig. b

fig. c

mise à la terre, sinon la modifier Connecter la fiche à la prise secteur

Maintenant, les opérations de mise en œuvre sont terminées. L'appareil doit être englobé dans un système équipotentiel

dont l'efficacité doit être vérifiée conformément à la normalisation en vigueur. On effectue la connexion par le biais d'une vis estampillée du sigle "Equipotentiel" située dans la zone des compresseurs.

APPAREIL: 0°C/+10°C

TABLEAUX DE COMMANDE

Tous les appareils de la gamme sont dotés de tableau de bord présentant les commandes suivantes :

1) interrupteur général

3) thermorégolateur

- Le bouton “ ” (fig.c) diminue les valeurs du SETPOINT; en le maintenant enfoncé, le déroulement des valeurs est plus rapide;

- Quand la programmation est terminée, relâcher le bouton “ ” ;l'affichage se rétablit automatiquement à l'effective

valeur de la température de la chambre froide;

- Après le délai nécessaire au refroidissement, vérifier que l'affichage du thermorégolateur (3) de la température interne des appareils correspond à la température programmée.

Maintenant, et pas avant, on peut introduire les aliments à conserver dans les appareils.

DEMARRAGE ET FONCTIONNEMENT (EVERY CONTROL)

Pour le démarrage de l'appareil, procéder comme suit: Mettre sous tension l'appareil en positionnant en ON Appuyer

sur l'interrupteur général (1); le témoin vert de l'interrupteur général s'allume.

Maintenant, on peut programmer la température de fonctionnement à l'aide du thermorégolateur (3), conformément aux indications suivantes:

- Appuyer sur le bouton “ ” (fig.a); on obtient l'affichage du

SETPOINT signalé par le clignotement de la diode “ ”. Appuyer sur les boutons “ ” e “ ”, tout en maintenant enfoncé le bouton “ ” pour modifier la valeur de la

température programmée;

- Le bouton “ ” (fig.b) augmente les valeurs du SETPOINT; en le maintenant enfoncé, le déroulement des valeurs est plus rapide ;

DEMARRAGE ET FONCTIONNEMENT (ELIWELL)

Pour le démarrage de l'appareil, procéder comme suit: Mettre sous tension l'appareil en positionnant en ON Appuyer

sur l'interrupteur général (1); le témoin vert de l'interrupteur général s'allume.

Maintenant, on peut programmer la température de fonctionnement à l'aide du thermorégolateur (3), conformément aux indications suivantes:

Entrer dans le menu “Etat machine ”, appuyer, en la relâchant

instantanément, sur la touche (fig.a). L’étiquette du répertoire apparaît.

Pour visualiser la valeur du Setpoint, appuyer à nouveau sur la touche .

La valeur du Setpoint apparaît sur l’afficheur. Pour faire varier la valeur du Setpoint, il faut agir, dans les 15

secondes qui suivent, sur les touches et .

- Le bouton (fig.b) augmente les valeurs du

fig. a

fig. b

fig. c

SIGLE

MIN.

MAS.

U.M.

USINE

POINT DE CONSIGNE

°C/°F (1)

point de consigne

SIGLE

MIN.

MAS.

U.M.

USINE

POINTS DE CONSIGNE

°C/°F (1)

point de consigne

SETPOINT; en le maintenant enfoncé, le déroulement des valeurs est plus rapide ;

- Le bouton (fig.c) diminue les valeurs du SETPOINT; en le maintenant enfoncé, le déroulement des valeurs est plus rapide;

- Après le délai nécessaire au refroidissement, vérifier que l'affichage du thermorégolateur (3) de la température interne des appareils correspond à la température programmée.

Maintenant, et pas avant, on peut introduire les aliments à conserver dans les appareils.

POINT DE CONSIGNE ET PARAMETRES DE CONFIGURATION (EVERY CONTROL)

Programmation du point de consegne

 presser la LED clignotera  en appuyant sur la touche ou endéans 15 secondes il sera possible de modifier la valeur de température réglée  Après modification appuyer sur la touche pour confirmer ou, en alternative ne pas opérer pendant 15 secondes.

Il est possible en outre de programmer le point de consigne à travers leparamètre SP.

Point de consigne

Programmation des paramètres de configuration

Pour accéder à la procédure:

 vérifier que quelque procédure ne soit pas en cours  presser et pendant 4 l’appareil visualise “PA”  presser  presser ou d’ici 15 s pour programmer “-19”  presser ou ne pas opérer pendant 15 s  presser et pendant 4 s: le display visualisera “SP”.

Pour sélectionner un paramétre:

 presser ou

Pour modifier paramètre:

 presser  presser ou d’ici 15 s

Pour sortir de la procédure:

presser et pendant 4 s ou ne pas opérer pendant 60 s.

Paramètres de configuration

SIGLE

MIN.

MAS.

U.M.

USINE

ENTREES DE MESURE

CA1

-25

°C/°F (1)

-1

offset sonde chambre

P0 0 1 - 1

type de sonde (0=PTC, 1=NTC)

P1 0 1 - 0

point décimal degré Celsius (pour la grandeur visualisée pendant le fonctionnement normal) (1=OUI)

P2 0 1 - 0

unité de mesure température (2) (0=°C, 1=°F)

SIGLE

MIN.

MAS.

U.M.

USINE

REGULATEUR PRINCIPAL

0.1

°C/°F (1)

différentiel du point de consigne

-99

°C/°F (1)

point de consigne minimum

°C/°F (1)

point de consigne maximum

SIGLE

MIN.

MAS.

U.M.

USINE

PROTECTIONS DU COMPRESSEUR

C0 0 240

min 0 retard compresseur après la mise en mar-che de l’appareil

C2 0 240

min 3 durée minimum de l’arrêt du compresseur

SIGLE

MIN.

MAS.

U.M.

USINE

DEGIVRAGE

d0 0 99

h/min (4)

intervalle de dégivrage; voir aussi d8 (5) (0=le dégivrage par intervalles ne sera ja-mais activé)

d3 0 99

min/s (4)

durée du dégivrage (0=le dégivrage ne sera jamais activé)

d4 0 1 - 0

dégivrage après la mise en marche de l’ap-pareil (1 = OUI)

d5 0 99

min/s (4)

retard dégivrage après la mise en marchede l’appareil (seulement si d4 = 1)

d6 0 1 - 1

température visualisée pendant le dégivrage 0=température de la chambre

1=si à l’activation du dégivrage la température de la chambre est en dessous de “point de consigne + r0”, au maximum “point de consigne + r0”; si à l’activa-tion du dégivrage la température de la chambre est en dessus de “point deconsigne + r0”, au maximum la température de la chambre à l’activation du dégivrage (6)

(1) l’unité de mesure dépend du paramètre P2

(2) programmer opportunément les paramètres des régulateurs après la modification du paramètre P2 (5) la modification du paramètre d0 a effet après la fin du précédent intervalle de dégivrage ou après l’activation d’un dégivrage de manière manuelle (6) le display restaures le fonctionnement normal quand, fini le dégivrage, la température de la chambre descend en dessous de celle qui a bloqué le display (ou si une alarme de température se révèle)

POINT DE CONSIGNE ET PARAMETRES DE CONFIGURATION (ELIWELL)

Configuration du point de consigne

 Entrer dans le menu “Etat machine ”, appuyer, en la relâchant instantanément, sur la touche .

L’étiquette du répertoire “SEt” apparaît.

 Pour visualiser la valeur du Setpoint, appuyer à nouveau sur la touche .La valeur du Setpoint apparaît sur l’afficheur.  Pour faire varier la valeur du Setpoint, il faut agir, dans les 15 secondes qui suivent, sur les touches et .  Après modification appuyer sur la touche pour confirmer.

Programmation des paramètres de configuration

Les paramètres de configuration sont classés sur deux niveaux.

Pour accéder au premier niveau:

 Presse pour plus de 5 secondes “ ”

Pour sélectionner un paramétre:

 presser ou

Pour modifier la valeur d’un paramètre:

 presser  presser ou dans les 15 secondes qui suivent  presser ou bien ne rien manipuler pendant 15 sec

Pour accéder au second niveau:

 accéder au premier niveau  presser ou pour sélectionner “PA2”  presser et ou pour configurer “15”.  presser ou bien ne rien manipuler pendant 15 sec

Pour sortir de la procédure:

presser ou bien ne rien manipuler pendant 15 sec.

PAR.

DESCRIPTION

RANGE

DEFAULT

LIV*

U.M.

Set

SEtpoint. Point de consigne de réglage de la Température.

-50…99 0

°C/°F

COMPRESSORE

diF

diFferential. Différentiel d’intervention du relais compresseur. Le compresseur s’arrêtera

quand est atteinte la valeur du Setpoint programmée (sur indication de la sonde de réglage) pour repartir à une valeur de température équivalant au Setpoint plus la valeur du différentiel. Nota: ne peut pas prendre la valeur 0.

0.1...30.0

1&2

°C/°F

HSE

Higher SEt. Valeur maximum pouvant être attribuée au Setpoint.

-50…230

1&2

°C/°F

LSE

Lower SEt. Valeur minimum pouvant être attribuée au Setpoint.

-55…99

1&2

°C/°F

OSP

Offset Set Point. Valeur de température à additionner de manière algébrique au point de consigne en cas de set limité habilité (fonction Economy)

-30…30 0 2

°C/°F

Le régulateur fonctionnera en modalité CHALEUR (configuré à «H») ou en modalité RÉFRIGÉRATION (configuré à «C»)

h/c c 2

flag

dOd

digital (input) Open door. Entrées numériques que permet de éteints les régulateurs. Valide pour H11 = ±4 (interrupteur porte). n = non éteints régulateurs; y = éteints régulateurs.

n/y n 2

flag

dAd

digital (input) Activation delay. Temps de retard activation de les entrée numérique.

0…255 0 2

min

Ont

ON time (compressor). Temps d’allumage du compresseur pour sonde en panne. Pour

OFt=1 et Ont=0, le compresseur reste toujours éteint, pour OFt=1 et Ont>0 il fonctionne en modalité duty cycle.

0...250 6 2

min

OFt

OFF time (compressor). Temps d’extinction du régulateur pour sonde en panne. Pour

Ont=1 et OFt=0, le compresseur reste toujours allumé, pour Ont=1 et OFt>0 il fonctionne en modalité duty cycle.

0...250 6 2

min

dOn

delay (at) On compressor. Temps retard activation relais compresseurs de l’appel.

0...250 0 2

sec

dOF

delay (after power) OFF. Temps de retard après extinction. Entre l’extinction du relais du compresseur et l’allumage successif, il faut que s’écoule le laps de temps indiqué.

0...250 3 2

min

dbi

delay between power-on. Temps retard entre les allumages. Entre deux allumages

successifs du compresseur, il faut que s’écoule le laps de temps indiqué.

0...250 5 2

min

OdO

delay Output (from power) On. Temps de retard activation sorties à partir de l’allumage de l’instrument ou après une absence de tension.

0...250 0 2

min

DÉGIVRAGE

dit

defrost interval time. Temps d’intervalle entre le début de deux dégivrages successifs.

0...250 6 1&2

heures

dCt

defrost Counting type. Sélection du mode de décompte de l’intervalle de dégivrage. 0 = heures de fonctionnement compresseur (méthode DIGIFROST®); Dégivrage actif seulement si le compresseur est allumé; 1 = Real Time – heures de fonctionnement de l’appareil; la mesure du dégivrage est toujours active si la machine est allumée; 2 = arrêt du compresseur. À chaque arrêt du compresseur, un cycle de dégivrage est effectué en fonction du paramètres dtY.

0/1/2 1 2

num

dOH

defrost Offset Hour. Temps de retard pour initialiser le début du premier dégivrage à partir de la demande.

0...59 0 2

min

dEt

defrost Endurance time. Time-out de dégivrage; détermine la durée maximum du dégivrage.

1...250

1&2

min

dPO

defrost (at) Power On. Détermine si, au moment de la mise sous tension, l’instrument doit entrer en dégivrage (à condition que la température mesurée sur l’évaporateur le

permette. y = oui; n = non.

n/y n 2

flag

ALARMES

Att

Permet de sélectionner le paramètres HAL et LAL comme valeur absolue (Att=0) ou relative (Att=1).

0/1 1 2

flag

AFd

Alarm Fan differential. Différentiel de fonctionnement des alarmes de température.

1…50 2 2

°C/°F

HAL

Higher ALarm. Alarme de température maximum. Valeur de température (exprimée comme valeur relative) dont le dépassement vers le haut entraînera l’activation de la signalisation d’alarme.

-50…150

1&2

°C/°F

LAL

Lower ALarm. Alarme de température minimum. Valeur de température (exprimée comme valeur relative) dont le dépassement vers le bas entraînera l’activation de la signalisation d’alarme.

-50…50

-2

1&2

°C/°F

PAO

Power-on Alarm Override. Temps d’exclusion alarmes à la mise sous tension de l’instrument, après un manque de tension.

0…10 2 2

heures

dAO

defrost Alarm Override. Temps d’exclusion alarmes de température après le dégivrage.

0…999

60 2 min

OAO

Retard de la signalisation de l’alarme après la désactivation de l’entrée numérique (fermeture de la porte). L’alarme est considérée en tant qu’alarme de haute et de basse

température.

0…10 0 2

heures

tdO

time out door Open. Retard d’activation de l’alarme de porte ouverte.

0…250 0 2

min

tAO

temperature Alarm Override. Temps retard signalisation alarme température.

0…250

1&2

min

EAL

External Alarm Lock. Alarme extérieure de blocage des régulateurs (n=ne bloque pas, y=bloque).

n/y n 2

flag

COMUNICAZIONE

dEA

Indice du dispositif au sein de la famille (valeurs valables de 0 à 14).

0…14 0 2

num

FAA

Famille du dispositif (valeurs valables de 0 à 14) Le couple de valeurs FAA et dEA représente l’adresse de réseau du dispositif qui est indiquée sous le format suivant

“FF.DD” (où FF=FAA et DD=dEA).

0…14 0 2

num

AFFICHEUR

LOC

LOCk. Verrouillage du point de consigne Voir le paragraphe correspondant. Il est

néanmoins possible d’entrer en programmation paramètres et de les modifier, y compris l’état de ce paramètre pour permettre le déverrouillage du clavier. n = non ; y = oui.

n/y n 1&2

flag

PS1

PAssword 1. Mot de passe 1. Quand il est habilité (valeur différente de 0) représente la clé d’accès pour les paramètres de niveau 1.

0...250 0 1&2

num

PS2

PAssword 2. Mot de passe 2. Quand il est habilité (valeur différente de 0) représente la clé d’accès pour les paramètres de niveau 2.

0...250

15 2 num

ndt

number display type. Visualisation avec point décimal. y = oui ; n = non.

n/y n 2

flag

CA1

CAlibration 1. Calibrage 1. Valeur de température positive ou négative qui est additionnée à celle qui est lue par la sonde 1.

-12.0...12.0

-1

1&2

°C/°F

ddL

defrost display Lock. Modalité de visualisation durant le dégivrage. 0 = visualise la température lue par la sonde cellule; 1 = bloque la lecture sur la valeur de température lue par la sonde cellule au moment de

l’entrée en dégivrage et jusqu’à l’obtention successive de la valeur de Setpoint; 2 = visualise l’étiquette “dEF” durant le dégivrage et jusqu’à l’obtention successive de la

valeur de Setpoint.

0/1/2 1 1&2

num

dro

display read-out. Sélection °C ou °F pour la visualisation de la température lue par la sonde.0 = °C, 1 = °F.

ATTENTION : en passant de °C à °F ou vice versa, on NE modifie PAS les valeurs du point de consigne, du différentiel, etc. (ex. set=10°C devient 10°F).

0/1 0 2

flag

ddd

Sélection du type de valeur à visualiser sur l’afficheur. 0 = point de consigne ; 1 = sonde chambre (Pb1) ; 2 = sonde évaporateur (Pb2).

0/1/2 1 2

num

CONFIGURATION

H08

Mode de fonctionnement en stand-by:

0 = seul l’afficheur s’éteint; 1 = l’afficheur s’éteint, régulateurs et alarmas bloqués;

2 = afficheur avec étiquette OFF, régulateurs et alarmas bloqués.

0/1/2 2 2

num

H11

Configuration des entrées numériques/polarités. 0 = désactivé; ±1 = dégivrage; ±2 = programmation limitée; ±3 = non utilisé; ±4 = interrupteur porte; ±5 = alarme externe; ±6 = Stand-by (ON-OFF);±7 = réglage réduit + lumière sur (OFF).

ATTENTION!: Le signe “+” indique que l’entrée est active pour le contact fermé. Le signe “-” indique que l’entrée est active pour le contact ouvert.

-7…7 2 2

num

H32

Configurabilité de la touche DOWN. 0 = désactivée ; 1 = dégivrage ; 2 = non utilisé ; 3 = réglage mode économie; 4 = stand-by.

0…4 3 2

num

reL

reLease firmware. Version du dispositif : paramètre destiné uniquement à la lecture.

/ / 1&2

tAb

tAble of parameters. Réservé : paramètre avec lecture uniquement.

/ / 1&2 /

COPY CARD

Up load. Transfert paramètres de programmation de l’instrument vers la Copy Card.

/ / 2 / Fr

Format. Effacement de toutes les données introduites dans la copy card.

/ / 2

DEGIVRAGE

Le dégivrage des appareils est complètement automatique. Le dégivrage des installations est à air et a lieu toutes les 6 heures automatiquement. Le dégivrage a une durée de 20 mintes Il est possible d’activer touteois en tout moment un cycle de

dègivrage en pressant pour 5 sécondes la touche “ ” (voir

fig. b ) ; le dègivrage automatique suivant aura lieu après 6 heure à partir de ce moment.

L’appareil est doté d’évaporation automatique de la

condensation.

ALARMS (EVERY CONTROL)

Le poussoir “ ”sert à débrancher les alarmes. D'éventuelles alarmes et signalisations sont affichées sur

l'ecran:

 Led “ ”allumé indique le compresseur activé.  Led “ ”clignotant indique un retard dans l'activation du

compresseur.

 Led “ ”allumé indique le dégivrage en cours.  Led “ ”clignotant inique le retard de la mise en action du

dégivrage ou qu’une égoutture est en cours.

 “E0” clignotant sur l'écran peut signaler une les anomalies suivantes : type sonde cellule erroné, défaut de la sonde cellule ou des branchements, température relevée hors des limites de mesures.  “E2” clignotant sur l’écran: altération des données de configuration en mémoire ; essayer d’éteindre et de rallumer

l’appareil, si l’alarme ne s’éteint pas, changer le

thermorégulateur.  Température de la chambre: avec écran indiquant une valeur correcte ma clignotant, la température relevée de la sonde est en dehors des limites préfixés.

ALARMS (ELIWELL)

La condition d'alarme est toujours signalée par le signal sonore (s’il est présent) et par la Del correspondant à l'icône

alarme . Pour acquitter l’alarme, appuyer sur une touche quelconque.

 LED ON pour compresseur allumé ; clignotant pour

retard, protection ou activation bloquée.

 LED ON pour dégivrage en cours ; clignotant pour

activation manuelle.

 LED

ON pour alarme active; clignotant pour alarme

acquittée.

 LED °C ON, l’unité de mesure des températures est le

degréCelsius

 LED °F ON, l’unité de mesure des températures est le degré

Fahrenheit

 La signalisation d’alarme qui naît d’une panne de sonde

thermostation (se référant à la sonde 1) apparaît directement sur l’afficheur de l’instrument avec l’indication E1.

 La signalisation d’alarme dérivant d’une panne de la sonde

évaporateur (sonde 2) apparaît directement sur l’afficheur de l’instrument, avec l’indication E2.

 Les autres signalisations d'alarme n’apparaissent pas

directement sur l’afficheur de l'instrument mais peuvent être

visualisées à partir du menu "Etat Machine" à l'intérieur du répertoire "AL".

- AH1 = Alarme de température élevée (concernant la sonde thermostation ou sonde 1).

 AL1 = Alarme de température basse (concernant la sonde

thermostation ou sonde 1).



APPAREIL: -2°C/+8°C

Touche ON/SBY/ENTER

Appuyée et relâchée permet de vérifier/modifier le set point de travail de l’appareil.

Appuyée pendant 3 secondes et relâchée dès l’apparition sur le display de l’étiquette [Sby], porte l’appareil en stand-by. Appuyée pour plus de 5 secondes (en éludant donc l’étiquette Sby) permet d'entrer dans la liste

des paramètres usager. Appuyée avec instrument en stand-by [sur le display apparaît Sby] le contrôleur s’allume.

Touches UP et DOWN

Permettent d’augmenter ou de diminuer la valeur du paramètre à modifier. Appuyées pour 3 secondes permettent d’afficher les températures minimales et maximales

enregistrées (si disponibles) et éventuellement alarmes activées.

Avec clavier bloqué, appuyer simultanément les touches pour désactiver le blocage.

En appuyant sur la touche “UP” pendant 3 secondes la fonction Hyper Cold s’active. En appuyant à nouveau sur la touche “DOWN” pendant 3 secondes la fonction Hyper Cold se

désactive.

Touche MENU’

Appuyée pendant 3 secondes active/désactive l’entrée aux fonctionnalités smart de l’appareil.

ICÔNE DÉGIVRAGE

Led allumé: dégivrage en cours Led clignotant: retard activation dégivrage ou égouttement en cours Led clignotant à fréquence élevée: alarme enregistrée en mémoire

ICÔNE VENTILATEUR

Led allumé: ventilateurs cellule activés Led clignotante: retard démarrage ventilateurs post dégivrage

ICÔNE COMPRESSEUR

Led allumé: compresseur activé Led clignotant: retard activation compresseur

Appuyer et relâcher la touche on/sby/enter: le display affiche le set point courant pendant 5 secondes en modalité clignotante. Écoulé ce temps le display retourne à indiquer la température dans la chambre

POS

DESCRIPTION

Touche ON/SBY/ENTER

Touche DOWN

Touche UP

Touches MENU’

ICÔNE DÉGIVRAGE

ICÔNE VENTILATEUR

ICÔNE COMPRESSEUR

TABLEAUX DE COMMANDE

Tous les appareils de la gamme sont dotés de tableau de bord présentant les commandes suivantes :

-12°C/-24°C

RÉGLAGE / MODIFICATION DU SET POINT DE TEMPÉRATURE

Pendant le clignotement du display utiliser touches up et down pour augmenter ou diminuer le set point de température désiré

Appuyer à nouveau la touche on/sby/enter pour confirmer le nouveau set point: L’acquisition de la nouvelle valeur est signalée par l’émission acoustique de 3 beep brefs consécutifs

Appuyer sur la touche menu pour un temps supérieur à 3 secondes pour entrer dans la fonctionnalité à accès rapide.

Sur le display apparaît la première option correspondant à une fonction smart exécutable. Affichage clignotant à fréquence élevée de la fonction [Def / nDf].

Appuyer sur la touche on/sby/enter pour confirmer le choix et activer/désactiver la fonction.

Le dégivrage manuel forcé est exécuté seulement si nécessaire.

Appuyer sur la touche menu pour un temps supérieur à 3 secondes pour entrer dans la fonctionnalité à accès rapide.

Sur le display apparaît la première option correspondant à une fonction smart exécutable. Affichage clignotant à fréquence élevée.

Utiliser les touches up et down pour afficher la fonction [HCo / nHC].

Appuyer sur la touche on/sby/enter pour confirmer le choix et activer/désactiver la fonction.

Appuyer sur la touche menu pour un temps supérieur à 3 secondes pour entrer dans la fonctionnalité à accès rapide.

Sur le display apparaît la première option correspondant à une fonction smart exécutable. Affichage clignotant à fréquence élevée.

Utiliser les touches up et down pour afficher la fonction [F_C / F_ _].

FONCTIONS SMART – Fonctionnalité à accès rapide

DÉGIVRAGE MANUEL FORCÉ

Pendant cette phase l’Hyper Cold ne peut pas être mis en marche.

Possibilité de sortir de la phase de programmation en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

pendant 5 secondes sur la touche .

Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le

display de l’étiquette [ESC].

HYPER COLD

Pendant cette phase le dégivrage n’est pas effectué et l’Energy Saving ne peut pas être mis en marche.

Possibilité de sortir de la phase de programmation en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

pendant 5 secondes sur la touche .

Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le display de l’étiquette [ESC].

FONCTIONNEMENT VENTILEURS CHAMBRE

Appuyer sur la touche on/sby/enter pour confirmer le choix et activer/désactiver la fonction.

Appuyer sur la touche menu pour un temps supérieur à 3 secondes pour entrer dans la fonctionnalité à accès rapide.

Sur le display apparaît la première option correspondant à une fonction smart exécutable. Affichage clignotant à fréquence élevée.

Utiliser les touches up et down pour afficher la fonction [Loc].

Appuyer sur la touche on/sby/enter pour confirmer le choix et activer/désactiver la fonction.

Pour débloquer le clavier il faut appuyer simultanément sur les touches pour plus de 5 secondes.

Appuyer sur la touche menu pour un temps supérieur à 3 secondes pour entrer dans la fonctionnalité à accès rapide.

Sur le display apparaît la première option correspondant à une fonction smart exécutable. Affichage clignotant à fréquence élevée.

Utiliser les touches up et down pour afficher la fonction [Prt].

Appuyer sur la touche on/sby/enter pour confirmer le choix et activer la fonction.

Appuyer sur la touche menu pour un temps supérieur à 3 secondes pour entrer dans la fonctionnalité à accès rapide.

Sur le display apparaît la première option correspondant à une fonction smart exécutable. Affichage clignotant à fréquence élevée.

Utiliser les touches up et down pour afficher la fonction [Par].

Appuyer sur la touche on/sby/enter pour entrer dans la modalité configuration paramètres. Mot de passe d’accès requis.

Le display se prédispose pour le réglage du mot de passe en affichant [00]

Possibilité de sortir de la phase de programmation en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

pendant 5 secondes sur la touche .

Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le display de l’étiquette [ESC].

BLOCAGE CLAVIER

Possibilité de sortir de la phase de programmation en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

pendant 5 secondes sur la touche .

Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le

display de l’étiquette [ESC].

IMPRESSION MANUELLE LECTURE SONDES: s’accouple au terminal d’impression TSP

Possibilité de sortir de la phase de programmation en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

pendant 5 secondes sur la touche . Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le display de l’étiquette [ESC].

CONFIGURATION PARAMÈTRES

Utiliser les touches up et down pour sélectionner le mot de passe “65”

Appuyer sur la touche on/sby/enter pour confirmer le choix. Si le mot de passe introduit est correct le premier paramètre de la liste de configuration sera

affiché.

Utiliser les touches up et down pour défiler tous les paramètres du contrôleur

Appuyer sur la touche on/sby/enter pour confirmer le choix.

Utiliser les touches up et down pour sélectionner la nouvelle valeur du paramètre

Appuyer sur la touche on/sby/enter pour confirmer le choix.

Paramètre

Description

Default

-2°C/+8°C

Default

-12°C/-24°C

min

MAX

ENTRÉES DE MESURE

Calibrage sonde cellule (le paramètre est exprimé en huitièmes de degré)

+8°C

-4°C

-55

+99

Activation sonde évaporateur (0=absente, 1=présente)

1 1 1

Activation sonde condensateur (0=absente, 1=présente)

0 0 1

Typologie configuration sortie auxiliaire: 0=résistance porte; 1=com. lumière

0 0 2

Set point activation résistance porte (seulement si /9 = 0)

-7°C

-55

+99

Hystérésis régulation activation résistance porte (seulement si /9 = 0)

2°C

2°C 1 15

Lecture sonde chambre

- °C

- °C - -

Lecture sonde dégivrage

- °C

- °C - -

Lecture sonde chambre

- °C

- °C - -

RÉGULATION COMPRESSEUR, ENERGY SAVING, HIPER COLD

Hystérésis régulateur (différentielle)

+4°C

+4°C 1 15

Set point minimum de travail réglable

-2°C

-24°C

-55

Set point maximum de travail réglable

+8°C

-12°C

+99

Hausse de température sur le set point pour energy saving : 0 = exclus

+1°C

+2°C

+99

Temps de monitorage pour mise en marche energy saving

2 ore

2 ore 0 99

Diminution de température sur le set point pour hiper cold : 0 = exclus

-2°C

-55

Temps limite de permanence du set point en hiper cold

2 ore

2 ore 0 99

Écart temporel admissible par rapport au cycle ON comp. optimal

1 min

240

t minimum par rapport au cycle ON comp. pour définition cycle non efficace

1 min

240

t maximum par rapport au cycle ON comp. au-delà duquel le cycle n’est pas considéré

5 min

240

Écart minimum admissible pour fonction Te

5°C/min

+99

Limite maximum nombre de cycles compresseur à rendement bas

3 nr.

3 nr. 1 3

Limite temporelle maximum pour mise en marche defrost dans la première phase (0=exclus)

120 min

240

PROTECTION COMPRESSEUR

Retard activation compresseur à l’allumage de l’instrument

1 min

240

Temps min. de retard entre l’arrêt du compresseur et l’allumage successif

3 min

240

Temps du cycle allumage compresseur en cas d’alarme sonde cellule

10 min

240

% de C% dans lequel le compresseur est allumé en cas d’alarme sonde cellule

50 %

70 %

100

DÉGIVRAGE

Intervalle de dégivrage (0 = exclus)

6 ore

6 ore 0 99

Type de dégivrage (0 = à résistance, 1 = à gaz chaud)

0 0 0

Température fin dégivrage (référée à la température de l’évaporateur)

+8 °C

-55

+99

Durée maximum dégivrage (0 = le dégivrage n’est jamais activé)

30 min

affichage display en dégivrage (0 = température cellule effective,

1 1 0

Possibilité de sortir de la phase de programmation en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

pendant 5 secondes sur la touche .

Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le display de l’étiquette [ESC].

PARAMETRES DE CONFIGURATION

1 = température cellule bloquée, 2 = label dEF)

Temps d’égouttement

3 min

3 min 0 15

type de comptage interv. de dégivrage: 0 = heures réelles; 1 = heures ON comp.; 2 = autodeterm.

0 0 0

Intervalle pour le dégivrage de protection (0 = désactivé)

24 ore

ALARMES

Hystérésis de l’alarme (différentielle)

+2 °C

Alarme minimale relative au set point de travail (0 = exclus)

-2 °C

-55

Alarme maximale relative au set point de travail (0 = exclus)

+15 °C

+99

Temps d’exclusion de l’alarme depuis l’allumage de l’instrument

120 min

240

Modalité d’activation buzzer pour alarme: 0 = toujours; 1 = temporisé

1 1 0

Temps limite pour signal acoustique du buzzer en alarme (seulement si A4 = 1)

1 min

240

Temps d’exclusion de l’alarme de température (seulement si A1 et/ou A2 0)

15 min

240

Temps d’exclusion alarme température post arrêt vent. évap. (pour A1 et/ou A2 0)

60 min

240

RÉGULATION VENTILATEUR EVAPORATEUR

Température au delà de la quelle le vent. évap. est arrêté (seulement si /A = 1 e F7 = 3 o 4)

-1°C

-55

+99

Différentiel ventilateur (relatif à F1, seulement si /A = 1 e F7 = 3 o 4)

+2°C

+2°C 1 15

Fonct. vent. évap. pendant fonct. norm. (0=OFF, 1=ON, 2=parallèle au compr., 3=établie avec F1 et F2, 4=établie avec F1 et F2 avec compr. ON et OFF avec comp. OFF

1 1 0

Fonct. vent. évap. en dégivrage et égouttement (0= OFF, 1= ON, 2 = étab. avec F7)

0 0 0

Temps arrêt ventilateur évaporateur après égouttement

3 min

3 min 0 15

Température en-dessous de laquelle le ventilateur condensateur est éteint

20 °C

-55

+99

Fonct.vent.évap. pendant fonct. norm. (0 = OFF, 1 =ON, 2 = parallèle au comp., 3 = établi avec F1 et F2, 4= établie avec F1 et F2 à comp. ON et OFF à comp. OFF

+3°C

+3°C 0 4

fonct. vent. cond. pendant fonct. normal. (0=parallèle au compr., 1=ON); voir également F6 et F7

0 0 0

Fonctionnement vent. cond. en dégivrage et égouttement (0=OFF, 1=ON, 2=ON si Tc≥35°C et OFF si Tc<33°C)

0 0 0

Température critique pour signalisation température de condensation élévée

55°C

-55

+99

Température critique pour alarme pression élevée

57°C

-55

+99

IMPRESSION

Activation impression paramètres de configuration (0 = désactivée)

1 1 0

Durée d’échantillonnage (voir également paramètre P6)

30 min/ore

Sélection sondes de température à imprimer (0 = aucune, 1= sonde chambre, 2 = sonde chambre et évaporateur, 3 = toutes)

1 1 0

Sélection en-tête coupon (0 =exclu, 1= Armoire frigo, 2 = Base réfrigérée)

2 2 0

Activation impression d’identification et numérique appareil (0 = non, 1= oui)

1 1 0

Sélection langue pour en-tete coupon (1 = italien, 2 = anglais, 3 = français, 4 = espagnol, 5 = allemand)

1 1 -1

Sélection unité de mesure pour durée d’échantillonnage (1 = minutes, 2 = heures)

1 1 1

GESTION COMMUNICATION

Adresse de l’instrument (donnée prélevée en phase d’impression si P4=1)

1 1 0

256

Gestion de la porte sérielle (o = non utilisée, 1 = impression)

1 1 0

Baud Rate transmission données (1=2400, 2=4800, 3=9600, 4=18200)

3 3 1

Modalité de contrôle transmission (0 = sans parité, 1 = impair, 2 = pair)

0 0 0

Appuyer la touche On/By/Enter pendant plus de 5 secondes (en éludant donc l’étiquette Sby)

pour accéder à la lecture de la sonde et à la liste des paramètres usager. Affichage de la première étiquette “Pd”

Utiliser les touches et down pour défiler les lectures des sondes et les paramètres.

Appuyer sur la touche On/Sby/Enter pour confirmer le choix et entrer dans la modalité de lecture des sondes ou de modification du paramètre.

La valeur courante est affichée en modalité clignotante.

Utiliser les touches pour sélectionner la nouvelle valeur uniquement dans le cas des paramètres.

Appuyer sur la touche On/Sby/Enter pour sortir de la lecture des sondes ou confirmer le choix de la nouvelle valeur du paramètre, le réglage ne clignote plus.

CONFIGURATION PARAMÈTRES USAGER - LECTURE SONDE

Possibilité de sortir de la phase de configuration en attendant pendant 30 secondes sans opérer sur la carte ou bien en appuyant

À l’allumage l’instrument exécutera une phase de “LAMPTEST” Si pendant cette phase la touche on/sby/enter est appuyée pour 3 fois tous les paramètres

seront réinitialisés aux valeurs réglées d’usine. Le display affiche l’étiquette [rLd] qui évidence la réinitialisation de la carte aux valeurs réglées

par le constructeur.

Si la température dans la cellule résulte être supérieure au set point réglé, le display affiche

l’étiquette [AH] alternée à la température critique rejointe. En appuyant la touche up possibilité d’afficher la durée de l’événement d’alarme.

Si la température dans la cellule résulte inférieure au set point réglé, le display affichera

l’étiquette [AL] alternée à la température critique rejointe. Le buzzer aussi est activé. En appuyant la touche up possibilité d’afficher la durée de l’événement d’alarme.

Led dégivrage clignotant à fréquence élevée signale qu’il y a une alarme de température basse

ou élevée.

Le display clignotant affiche la température critique enregistrée

pendant 5 secondes sur la touche .

Dans les deux cas la sortie est signalée par l’émission acoustique de 3 beep brefs consécutifs et de l’apparition temporaire sur le display de l’étiquette [ESC].

RESTAURATION PARAMÈTRES D’USINE

Informations réservées uniquement au personnel spécialisé.

ATTENTION: les valeurs de default en mémoire se référent uniquement aux configurations (TN, BT, PV).

ALAMES

APPAREIL AVEC SONDES CASSÉES

Erreur sonde chambre

Au cas où la sonde de la chambre résulterait cassée ou si le branchement relatif résultait interrompu, le display affichera l’étiquette [E0]. La machine continue à fonctionner en phase de conservation d’après les valeurs attribuées aux paramètres « C5 » et « C6 ». Le ventilateur interne continue à fonctionner d’après la valeur attribuée au parmètre « F7 ». Le contrôle du dégivrage évolué est inhibé automatiquement, ce qui désactive le procès d’auto-étalonnage de la carte.

Erreur sonde évaporateur

Au cas où la sonde évaporateur résulterait cassée ou si le branchement relatif résultait interrompu, le display affichera l’étiquette [E1]. Le dégivrage s’effectuera une fois écoulées les heures réglées avec « dO » à partir du dernier defrost exécuté.

Le ventilateur interne fonctionnera d’après la valeur attribuée au paramètre « F3 ». Le contrôle du dégivrage évolué est inhibé automatiquement, ce qui désactive le procès d’auto-étalonnage de la carte.

ALARME DE TEMPÉRATURE ÉLEVÉE EN COURS

Le buzzer peut être arrêté en appuyant sur la touche La signalisation visuelle de l’alarme persiste jusqu’au moment où la température critique revient à la norme.

ALARME TEMPÉRATURE BASSE EN COURS

Le buzzer peut être arrêté en appuyant sur la touche La signalisation visuelle de l’alarme persiste jusqu’au moment où la température critique revient à la norme.

ALARMES DE TEMPÉRATURE BASSE ET ÉLEVÉE ENREGISTRÉES

Le display clignotant affiche le temps de permanence de l’événement d’alarme exprimé en

minutes.

Réinitialisation du fonctionnement du led dégivrage à la normalité Suite à l’événement anomal qui s’est produit, le display affiche [rES].

Led dégivrage clignotant à fréquence élevée signale qu’il y a un black out.

Le display affiche l’étiquette [bL O].

Le display affiche la température maximale enregistrée dans la chambre.

Réinitialisation du fonctionnement du led dégivrage à sa normalité. Suite à l’événement anomal qui s’est produit, le display affiche [rES].

Si une alarme de température élevée est active le compresseur continue à fonctionner ; si une alarme de température basse est active le compresseur s’arrête.



Si la carte est mise en stand-by les températures minimales et maximales enregistrées à set point rejoint ainsi que les

alarmes éventuelles seront perdues. ALARMES BLACK OUT

DÉGIVRAGE INTELLIGENT

DÉGIVRAGE INTELLIGENT: c’est un système complètement automatique qui permet d’exécuter des dégivrages seulement en cas de

nécessité réelle.

Pour une politique d’épargne énergétique et pour une conservation optimale des produits alimentaires, l’appareil exécute des dégivrages de façon automatique non à intervalles préfixés mais en fonction de l’état dans lequel se trouve l’évaporateur. La carte de contrôle de la machine est capable de soumettre au monitorage l’évolution en se basant sur certains paramètres

caractéristiques fonctionnels : la mise en marche du dégivrage advient seulement si effectivement nécessaire, condition dépendant fortement du type d’utilisation de l’appareil et de la typologie des denrées qui y sont conservées.

ENERGY SAVING

ENERGY SAVING: c’est un système complètement automatique qui permet d’obtenir un épargne énergétique dans l’utilisation de

l’appareil.

Ce système entre en fonction dans les heures de non utilisation de l’appareil, c’est-à-dire à porte fermée et avec une température à l’intérieur constante et proche du set point.

Cette fonction se désactive pour:

- activation dégivrage manuel ou automatique

- activation manuelle de la fonction Hiper Cold

- lecture température de la chambre hors des valeurs réglées

- fonctionnement avec sonde de la chambre cassée

- variation manuelle du set point dans la chambre

- différent réglage de fonctionnement des ventilateurs de l’évaporateur

CHARGEMENT DU PRODUIT

 Distribuer le produit uniformément à l’intérieur du

compartiment réfrigérateur pour consentir une bonne circulation de l’air ;

 Eviter de masquer les zones de ventilation de

l’installation de refroidissement placée sur la partie

gauche du compartiment ;

 Eviter de ranger les aliments nécessitant une

température de conservation basse dans le dernier tiroir en bas à droite ;

 Couvrir ou emballer les aliments avec des films de

protections pour aliments avant leur introduction à l’intérieur de l’appareil ;

 Ne pas introduire des aliments ou boissons trop

chaudes ;

 Limiter le nombre d’ouvertures de portes lorsque vous

rangez vous retirer les aliments du compartiment.

ARRET

Dans n'importe quelle condition, pour interrompre le fonctionnement de l'appareil, il suffit d'appuyer sur l'interrupteur général en le mettant en OFF; le voyant du poussoir s'éteint

IRREGULARITES DE FONCTIONNEMENT

Si des irrégularités de fonctionnement se manifestent, avant d'interpeller le service d'assistance, vérifier que:

 L'interrupteur général est allumé et que le réseau est sous

tension

 La valeur de la température programmée correspond à celle

désirée

 Les portes sont parfaitement fermées  L'appareil n'est pas situé dans le voisinage de sources de

chaleur

 Le condensateur est propre et le ventilateur fonctionne

régulièrement

 L'évaporateur ne dégage pas trop de givre Si ces contrôles sont négatifs, adressez-vous à votre

revendeur/service d'assistance en indiquant le modèle et le numéro d'immatriculation estampillés sur la plaquette signalétique.

NETTOYAGE QUOTIDIEN

Pour garantir une parfaite hygiène et une parfaite conservation de de l'appareil il est conseillé d’effectuer ordinairement et/ou quotidiennement les opérations de nettoyage suivantes :

1. Nettoyer soigneusement les surfaces externes de l'appareil en passant une éponge douce trempée dans de l'eau avec du détergent neutre, essorrée, et ceci uniquement dans le sens du satinage en soignant particulièrement le nettoyage de la paillasse, des portes et des tiroirs dans la zone de la poignée.

 Le détergent ne doit pas contenir de chlore et ne doit pas

être abrasif.

 Les détergents conseillés sont ceux de type:

- Détergent désinfectant à action combinée;

(contenant des tensioactifs non ioniques, benzalconique chlorure, substances chélatantes et pH tampon)

- Détergent pour laboratoire, neutre, pour lavage Manuel; (contenant des tensioactifs anioniques et non ioniques)

- Dégraissant pour milieux alimentaires; (contenant des tensioactifs anioniques et EDTA)

 Avant l’utilisation diluer éventuellement les détergents

suivant les instructions reportées sur l’étiquette.

 Laisser agir les détergents pendant au moins 5 minutes.  Rincer soigneusement les parois de l'appareil avec une

éponge passée plusieurs fois sous l’eau courante.

 Essuyer soigneusement avec une éponge propre.

ATTENTION: n'utilisez absolument pas d'outils ou objets qui peuvent produire des écorchures et par conséquence la formation de rouille.

TACHES D'ALIMENTS ET RESIDUS RACCORNIS

En cas de présence dans l'appareil de taches ou de résidus

alimentaires, laver avec de l’eau et enlever celles-ci avant qu’elles puissent s’incruster.

Si les résidus se sont déjà incrustés, procéder de la façon suivante :

1. Utiliser une éponge douce mouillée avec de l’eau tiède et du détergent neutre (vous pouvez utiliser ceux prévus pour le nettoyage quotidien, à plus haute concentration parmi celles prévues sur les étiquettes).

2. Humidifier le résidu incrusté de façon à le maintenir humide pendant au moins 30 minutes en passant toutes

les 5 minutes l’éponge mouillée avec l’eau et le détergent

sur la partie endurcie.

3. A la fin du trempage, enlever le résidu avec l’éponge toujours mouillée avec l’eau et le détergent neutre.

4. Si nécessaire, recourir à une spatule en bois ou à une paille fine en acier inox, en faisant attention à ne pas endommager la surface du réfrigérateur.

5. A la fin du processus il est conseillé un cycle de nettoyage quotidien de toutes les surfaces internes de l'appareil.

6. Une fois le nettoyage terminé, rincer soigneusement avec une éponge rincée sous l’eau courante.

7. Essuyer soigneusement avec une éponge propre.

Le sol autour et sous les armoires doit aussi être tenu propre et en parfaite hygiène. Lavez avec eau et savon ou du détergent neutre.

Protéger la carrosserie en y appliquant dela cire au silicone.

NETTOYAGE ET ENTRETIEN GENERAL

Afin que les performances de l'appareil soient toujours constantes, il faut accomplir plusieurs fois par année les opérations de nettoyage et d'entretien

Avant de procéder aux opérations mêmes, il faut:  Positionner l'interrupteur situé sur le tableau de commande

en OFF

 Mettre hors tension (OFF) l'interrupteur secteur  Enlever la fiche du cordon d'alimentation et attendre le

complet dégivrage de l'appareil

 A l'aide d'un aspirateur, d'un pinceau ou d'une brosse non

métallique, nettoyer soigneusement le groupe réfrigérant et en particulier la batterie à ailettes

ATTENTION: le nettoyage et l'entretien de l'installation de réfrigération et de la zone compresseurs nécessite l'intervention d'un technicien qualifié et agréé; ils ne peuvent donc en aucune manière être effectués par du personnel non idoine.

Nettoyer les surfaces externes et internes de l'appareil en suivant les indications reportées dans le paragraphe nettoyage journalier. Rincer abondamment avec de l'eau et essuyer

ATTENTION: (déjà détaillé dans d'autres chapitres du Mode d'emploi) ne jamais laver l'appareil avec des jets d'eau direct et à haute pression

Les opérations d'entretien et de nettoyage général sont ainsi accomplies.

INTERRUPTIONS D'USAGE

Si l'appareil doit rester inactif pendant de longues périodes, procéder comme suit:  Positionner l'interrupteur situé sur le tableau de commande

en OFF

 Mettre hors tension (OFF) l'interrupteur secteur  Enlever la fiche du cordon d'alimentation et attendre le

complet dégivrage de l'appareil

 Vider la base et la nettoyer, voir chapitre "NETTOYAGE"  Afin d'éviter la formation de mauvaises odeurs, laisser les

portes et les tiroirs entrouverts

CONSEILS UTILES POUR L'ENTRETIEN DE L'ACIER INOXYDABLE

Les parties externes des comptoirs réfrigérés sont réalisées en acier inox AISI 304 18/10

Pour le nettoyage et l'entretien des parties réalisées en acier inoxydable, procéder comme expliqué successivement, en tenant compte que le plus important et fondamental objectif est de sauvegarder l'hygiène maximum et l'état non toxique des produits traités L'acier inoxydable présente une mince couche d'oxyde qui empêche la formation de la rouille. Certaines substances, ainsi que certains détergents sont en mesure de détruire ou d'attaquer cette couche en provoquant ainsi la formation de corrosions. Avant d'utiliser un détergent, assurez-vous auprès de votre fournisseur de confiance des caractéristiques du produit utilisé Si les surfaces présentent des égratignures, il faut les polir avec de la laine pour ACIER INOX très fine ou avec des éponges abrasives en matériel synthétique fibreux, en frottant dans le sens du satinage

ATTENTION: ne jamais utiliser la paille de fer pour nettoyer l'ACIER INOX, ni la poser sur les surfaces car de très petits dépôts ferreux peuvent rester déposés sur les surfaces mêmes et provoquer ainsi la formation de rouille par contamination en compromettant l'hygiène

MISE AU REBUT

STOCKAGE DES DÉCHETS

A la fin du cycle de vie du produit, éviter de jeter l'appareil dans l'environnement. Les portes devront être démontées avant la destruction de l’appareil. Les déches spéciaux peuvent être stockés provisoirement avant de les soumettre à un traitement et/ou stockage

définitifs. Dans tous les cas, il est impératif d’observer les lois en vigueur pour la protection de l’environnement du pays de destination de l’appareil.

PROCÉDURE INHÉRENTE AUX OPÉRATIONS DE DÉMONTAGE DE L’APPAREIL

Étant donné qu’il existe à ce propos une législation différente dans chaque pays, il est impératif d’observer les contraintes

imposées par les lois et les organismes relatifs du pays où aura lieu la destruction.

En règle générale, il faut consigner l’armoire frigorifique à un

centre spécialisé pour le collectage de la ferraille/démolition. Démonter l’armoire frigorifique en regroupant les composants en fonction de leur nature chimique. Se rappeler que le

compresseur contient de l’huile lubrifiante et du fluide

frigorigéne qui peuvent être récupérés et rèutilisés et que les composants de l’armoire frigorifiques sont des déchets spéciaux (pouvant toutefois être éliminés comme les ordures ménagéres).

Rendre l’appareil inutilisable en retirant le câble d’alimentation

et tout dispositif de verrouillage des compartiments pour que personne ne puisse s’y enfermer par mégarde.

DANS TOUS LES CAS, LE DÉMONTAGE DOIT ÊTRE EFFECTUÉ PAR UN PERSONNEL QUALIFIÉ.

SÉCURITÉ POUR L’ÉLIMINATION DES DÉCHETS D’ÉQUIPEMENTS ÉLECTRIQUES ET ÉLECTRONIQUES

(DIRECTIVE DEEE 2002/96/CE) Ne pas évacuer les matières polluantes dans l’atmosphère. Effectuer l’élimination dans le respect des lois en vigueur en la matière.

En référence à la Directive DEEE 2002/96/CE (déchets

d’équipements électriques et électroniques), l'utilisateur, lorsqu’il veut éliminer les appareils, doit les transporter vers des

points de collecte agréés, ou les remettre encore installés au

vendeur lors d’un nouvel achat.

Tous les appareils qui doivent être éliminés conformément à la Directive DEEE 2002/96/CE, sont marqués d’un symbole spé-

cial .

L’évacuation abusive des déchets d’équipements

électriques et électroniques est passible de sanctions conformément aux lois en vigueur dans le territoire où

l’infraction a été commise.

Les déchets des équipements électriques et électroniques peuvent contenir des substances dangereuses avec des

effets potentiellement nocifs sur l’environnement et sur la santé des personnes. L’évacuation et l’élimination doivent

être faites de façon correcte.

FICHE TECHNIQUE DU

POS:

DESCRIPTION

COMPRESSEUR

VENTILATEUR CONDENSATEUR

BORNIER

INTERRUPTEUR GENERAL

FICHE ELECTRIQUE

VENTILATEUR EVAPORATEUR

VARIATEUR D’HUMIDITE AVEC TEMOIN

TEMOIN THERMOSTAT DE SECURITE

THERMOSTAT DE SECURITE

RESISTANCE ANTICONDENSATION PORTE

20A

RESISTANCE ANTICONDENSATION PORTE

20B

RESISTANCE ANTICONDENSATION PORTE

20C

RESISTANCE ANTICONDENSATION PORTE

RESISTANCE DE DEGIVRAGE

RESISTANCE FOND BASSINES

RELAIS COMPRESSEUR

BORNE DE TERRE

THERMOREGOLATEUR

102

THERMOSTAT DE SECURITE

115

CARTE ÉLECTRONIQUE FRIGO LED

REFRIGERANT

1) R404a : composants du fluide

 Trifluoréthane (HFC 143a) 52%  Pentafluoréthane (HFC 125) 44%  Tétrafluoréthane (HFC 134a) 4%

GWP = 3750 ODP = 0

2) Identification des dangers L'inhalation prolongée peut provoquer des effets anesthésiques. Des expositions particulièrement prolongées aux inhalations peuvent provoquer des anomalies du rythme cardiaque et mort subite. Le produit nébulisé ou sous forme de jets peut provoquer des brûlures de gel aux yeux et à la peau.

3) Premiers secours  Inhalation : Eloigner le blessé du lieu de l'exposition, le couvrir pour le réchauffer et le garder au repos. Si nécessaire, lui donner de l'oxygène. Pratiquer la respiration artificielle si la respiration s'est arrêtée ou risque de s'arrêter ; en cas d'arrêt cardiaque, pratiquer un massage cardiaque externe. Appeler tout de suite l'assistance médicale.  Contact avec la peau : Dégeler avec de l'eau les parties blessées. Enlever les vêtements contaminés. ATTENTION : les vêtements peuvent adhérer à la peau suite à brûlures de gel. En cas de contact avec la peau, laver immédiatement et abondamment avec de l'eau tiède. Si des symptômes se manifestent (irritations ou formation d'ampoules), appeler l'assistance médicale.  Contact avec les yeux : Laver immédiatement avec une solution pour lavage oculaire ou de l'eau propre, en tenant les paupières bien ouvertes, pendant au moins 10 minutes. Appeler l'assistance médicale.  Ingestion : Peut provoquer des vomissements. Si le blessé est conscient, lui faire rincer la bouche avec de l'eau et lui faire boire 200-300 ml d'eau. Appeler tout de suite l'assistance médicale.  Ultérieurs soins médicaux : Traitement symptomatique et thérapie de support si nécessaire. Ne pas donner d'adrénaline et des médecines sympathomimétiques similaires suite à exposition, à cause du danger d'arythmie cardiaque et possible arrêt cardiaque.

4) Informations écologiques Persistance et dégradation  HFC 143a : Se décompose lentement dans l'atmosphère inférieure (troposphère). Sa durée dans l'atmosphère est de 55 ans.  HFC 125 : Se décompose lentement dans l'atmosphère inférieure (troposphère). Sa durée dans l'atmosphère est de 40 ans.  HFC 134a : Se décompose avec relative rapidité dans l'atmosphère inférieure (troposphère). Sa durée dans l'atmosphère est de 15,6 ans.  HFC 143a, 125, 134a : N'influencent pas le smog photochimique (c'est à dire n'appartient pas aux composants organiques volatiles - VOC conformément à ce convenu par l'accord UNECE). Ne provoque pas la raréfaction de l'ozone. Les décharges de produit dans l'atmosphère ne provoquent pas la contamination des eaux à long terme.

Voir le schéma électrique de la dernière page du Mode d'emploi.

INDICE

DESCRIPCIÓN DE LA MÁQUINA 6 ETIQUETA DE IDENTIFICACIÓN 6 NOTAS GENERALES SOBRE LA ENTREGA 6 NORMAS DE SEGURIDAD 6 CARACTERÍSTICAS TÉCNICAS 7 PUESTA EN OBRA E INSTALACIÓN 7 APARATO: 0°C/+10°C 8

TABLERO DE MANDOS 8 PUESTA EN MARCHA Y FUNCIONAMIENTO (EVERY CONTROL) 8 PUESTA EN MARCHA Y FUNCIONAMIENTO (ELIWELL) 8 PUNTO DE AJUSTE DE TRABAJO Y PARAMETROS DE CONFIGURACION (EVERY CONTROL) 9 PUNTO DE AJUSTE DE TRABAJO Y PARAMETROS DE CONFIGURACION (ELIWELL) 10 I DESCONGELACIÓN 12 ALARMAS (EVERY CONTROL) 12 ALARMAS (ELIWELL) 12

APARATO: -2°C/+8°C ; -12°C/-24°C 13

TABLERO DE MANDOS 13 PROGRAMACIÓN / MODIFICACIÓN DEL SETPOINT DE TEMPERATURA 13 SMART FUNCTIONS – Funcionalidad de encendido veloz 14 CONFIGURACIÓN PARÁMETROS - LECTURA SONDAS 17 RESTABLECER PARÁMETROS DE FÁBRICA 18 ALARMAS 18 DESCARCHE INTELIGENTE 19 ENERGY SAVING 19

CARGA DEL PRODUCTO 20 PARADA 20 IRREGULARIDADES DE FUNCIONAMIENTO 20 LIMPIEZA DIARIA 20 MANCHAS DE ALIMENTOS Y RESIDUOS ENDURECIDOS 20 LIMPIEZA Y MANUTENCIÓN GENERAL 21 INTERRUPCIÓN DEL USO 21 CONSEJOS ÚTILES PARA LA MANUTENCIÓN DEL ACERO INOXIDABLE 21 DESECHADO 21 FICHA TÉCNICA DEL REFRIGERANTE 21

DESCRIPCIÓN DE LA MÁQUINA

TQPN

Este aparato ha sido proyectado para la refrigeración y conservación de comidas. Cualquier otro uso tiene que considerarse inadecuado. ATENCION: las máquinas no son idóneas para ser instaladas al aire libre y/o en ambientes sometidos a acciones de agentes atmosféricos.

El fabricante declina toda responsabilidad por usos no previstos.

Las bases poseen en la parte superior una superficie de trabajo disponible también con zócalo posterior; se encuentran además productos sin dicha superficie con análogas capacidades refrigerantes. Los comandos son con termorregulador digital e interruptor general. El grupo motor está colocado a la izquierda de la base en un alojamiento específico. El evaporador está colocado en el interior del vano motor, uno por cada vano y está protegido con chapas especiales. La ventilación interna se realiza con ventiladores tangenciales protegidos, colocados sobre el evaporador. El aparato está equipado con evaporación automática del líquido de condensación.

ETIQUETA DE IDENTIFICACIÓN

La etiqueta de identificación está aplicada de manera estable en el producto y suministra una serie de indicaciones importantes sobre las características técnicas y constructivas del producto.

Verifique que las características del producto correspondan a las especificaciones del pedido efectuado. Si así no fuera, póngase inmediatamente en contacto con el revendedor. Les felicitamos por la óptima elección y esperamos que pueda usar de la mejor manera nuestras bases refrigeradas siguiendo las indicaciones y las precauciones necesarias contenidas en este manual. Recuerde que está prohibida cualquier tipo de reproducción del manual y que, por una constante búsqueda dirigida a la innovación y al mejoramiento de las cualidades tecnológicas, las características aquí indicadas podrían cambiar sin previo aviso.

NORMAS DE SEGURIDAD

ATENCIÓN: antes de cualquier operación de manutención o

limpieza, aislar el aparato de fuentes de energía eléctrica Coloque el interruptor general en la posición OFF.

QUITE EL ENCHUFE.

CONTENIDO CAMPOS ETIQUETA TÉCNICA

1) modelo

2) empresa constructora

3) sigla marcación CE

4) año de construcción

5) n° de matrícula

6) clase de aislación eléctrica

7) clase de protección eléctrica A) tensión de alimentación eléctrica B) intensidad de corriente eléctrica C) frecuencia nominal D) potencia nominal E) potencia nominal lámparas F) corriente fusible G) tipo de gas refrigerante H) cantidad de gas refrigerante L) clase de temperatura instalación frigorífica M) presión máx. de alimentación N) capacidad ventilador P) velocidad de rotación del ventilador Q) prioridad ventilador R) símbolo RAEE S) capacidad vapor T) presión vapor W) potencia elementos calentadores

Para cualquier comunicación con el constructor mencionar siempre el NÚMERO DE MATRÍCULA de la máquina

NOTAS GENERALES SOBRE LA ENTREGA

Al momento de la entrega compruebe que el embalaje esté intacto y que no haya sufrido daños durante el transporte

ATENCIÓN: no utilice tomas o enchufes desprovistos de puesta a tierra.

La toma de la red debe estar provista de PUESTA A TIERRA.

ATENCIÓN: para la conexión a la red no use adaptadores o cordones de extención.

ATENCIÓN: espere el tiempo necesario para alcanzar la temperatura regulada antes de introducir los alimentos a conservar.

Cubra siempre los alimentos con la película especial antes de introducirlos en el aparato. ATENCIÓN: no introduzca en los aparatos bebidas o alimentos calientes.

ATENCIÓN: no realice la limpieza de las zonas cercanas al aparato cuando la puerta está abierta.

ATENCIÓN: no use sustancias a base de cloro (lejía, ácido muriático, etc.) o de cualquier modo tóxicas para la limpieza o en proximidades de los aparatos.

La limpieza y la manutención de la instalación refrigerante y de la zona compresores exige la intervención de un técnico especializado y autorizado, por este motivo no pueden ser realizadas por personal no idóneo.

Para intervenciones de manutención o en caso de anomalías desconecte completamente el aparato; solicite la intervención del SEVICIO DE ASISTENCIA a un centro autorizado y usar para las eventuales sustituciones repuestos originales. El incumplimiento de dichas indicaciones puede comprometer el estado de seguridad del aparato.

No lave el aparato con chorros de agua directos y a alta presión.

CARACTERÍSTICAS TÉCNICAS

Las características técnicas figuran en un documento especial anexo al manual de instrucciones.

PUESTA EN OBRA E INSTALACIÓN

Los aparatos se despachan siempre sobre pallets y con embalaje de cartón para la protección Al momento de la entrega y luego de haber realizado el desembalaje, en caso de daños o partes faltantes, proceda

según lo descrito en el capítulo “NOTAS GENERALES SOBRE LA ENTREGA”.

ATENCIÓN: Las operaciones de puesta en obra e instalación deben realizarse por personal especializado.

Quite la caja de embalaje con cuidado para no marcar las superficies del aparato.

ATENCIÓN: los elementos del embalaje (bolsas de plástico, poliestirol celular, clavos, etc.) no deben dejarse al alcance de los niños puesto que constituyen potenciales fuentes de peligro.

Con un carro de horquillas levante el aparato y llévelo al lugar de instalación prestando atención a que la carga esté bien balanceada.

ATENCIÓN: ya sea para la colocación en el lugar de instalación como para los desplazamientos futuros no empuje o arrastre el aparato, para evitar que se vuelque o se causen daños en algunas partes del mismo

ATENCIÓN: no coloque el aparato cerca de fuentes de calor o en ambientes con temperatura elevada; esto podría causar un menor rendimiento del mismo y una excesiva solicitación de la instalación de refrigeración

Quite la película protectiva del producto. Esta operación puede producir descargas fastidiosas aunque no peligrosas (electricidad estática). El inconveniente se elimina o se reduce considerablemente manteniendo una mano siempre en contacto con el aparato o conectando a tierra la envoltura externa.

A esta altura se pueden regular las pies del aparato para nivelarlo.

Nivele el aparato manteniéndolo ligeramente inclinado hacia atrás para facilitar el perfecto cerrado de las puertas

Limpie con agua tibia y jabón neutro (según lo indicado en el capítulo “LIMPIEZA”) y monte los posibles accesorios

El aparato está equipado con enchufe eléctrico de tipo SHUCO Controle la correspondencia del mismo con las normas EN60320, EN60335-1 y con las normas nacionales. En el caso de que no se corresponda, sustituya el enchufe por uno conforme a las normas

ATENCIÓN: la operación debe ser realizada por un técnico especializado

Controle que la tensión de la red corresponda a la indicada en

la etiqueta de las características técnicas del aparato.

ATENCIÓN: controle que el tomacorriente de la red esté

fig. a

fig. b

fig. c

provisto de puesta a tierra; de lo contrario provéala Introduzca luego el enchufe en el tomacorriente específico.

A esta altura las operaciones de puesta en obra se han terminado.

El aparato, además, se debe incluir en un sistema

equipotencial cuya eficiencia debe ser verificada de acuerdo a las normas vigentes. La conexión se realiza mediante un tornillo marcado con la

sigla “Equipotencial” ubicada en la zona

compresores.

APARATO: 0°C/+10°C

TABLERO DE MANDOS

Todos los aparatos de la línea están equipados con tableros portamandos con los siguientes mandos:

1) interruptor general

3) termorregulador

- La tecla “ ” (fig.b) aumenta los valores de SETPOINT;

manteniéndola presionada se obtendrá un aumento más rápido;

- La tecla “ ” (fig.c) disminuye los valores de

SETPOINT; manteniéndola presionada se obtendrá una disminución más rápida;

- Luego de la modificación suelte la tecla “ ”el display

automáticamente volverá a indicar el valor de temperatura efectiva del compartimiento;

- Controle en el display del termorregulador (3), luego de un

tiempo necesario, que la temperatura interna de los aparatos corresponda a la temperatura regulada.

A esta altura y no antes es posible introducir en los aparatos los alimentos para conservar.

PUESTA EN MARCHA Y FUNCIONAMIENTO (EVERY CONTROL)

Para poner en marcha el aparato realice la siguientes operaciones:

enchufarla en el tomacorriente de red ; coloque el interruptor de línea en la posición ON; presionar el interruptor general (1), se encenderá la luz verde del interruptor general;

a esta altura es posible colocar la temperatura de funcionamiento a través de una adecuada regulación del termorregulador (2) teniendo en cuenta las siguientes indicaciones:

- presionando la tecla “ ” (fig.a) se obtendrá la visualización del SETPOINT indicado por la intermitencia del

led “ ”. Actuando sobre la tecla “ ”y “ ”, manteniendo presionada la tecla “ ”, será posible

modificar el valor de temperatura regulado;

PUESTA EN MARCHA Y FUNCIONAMIENTO (ELIWELL)

Para poner en marcha el aparato realice la siguientes operaciones:

enchufarla en el tomacorriente de red ; coloque el interruptor de línea en la posición ON; presionar el interruptor general (1), se encenderá la luz verde del interruptor general;

a esta altura es posible colocar la temperatura de funcionamiento a través de una adecuada regulación del termorregulador (3) teniendo en cuenta las siguientes indicaciones:

Para entrar en el menú "Estado máquina" presione y suelte instantáneamente la tecla (fig.a). Aparece la etiqueta de la carpeta . Para visualizar el valor del Setpoint presione nuevamente la tecla . modificar el valor de temperatura

regulado;

El valor del Setpoint aparece en el display.Para variar el valor

LABEL

MIN.

MAS.

U.M.

FABR.

PUNTOS DE AJUSTE DE TRABAJO

°C/°F (1)

punto de ajuste de trabajo

LABEL

MIN.

MAS.

U.M.

FABR.

PUNTOS DE AJUSTE DE TRABAJO

°C/°F (1)

punto de ajuste de trabajo

LABEL

MIN.

MAS.

U.M.

FABR.

ENTRADAS DE MEDIDA

CA1

-25

°C/°F (1)

-1

offset sonda cámara

P0 0 1 - 1

tipo de sonda (0=PTC, 1=NTC)

P1 0 1 - 0

punto decimal grado Celsius (por la cantidad visualizada durante el normal funcionamiento) (1=SI)

del Setpoint accione, dentro de los 15 segundos, en las teclas y .

- La tecla (fig.b) aumenta los valores de SETPOINT; manteniéndola presionada se obtendrá un aumento más rápido;

- La tecla (fig.c) disminuye los valores de SETPOINT; manteniéndola presionada se obtendrá una disminución más rápida;

- Controle en el display del termorregulador (3), luego de un tiempo necesario, que la temperatura interna de los aparatos corresponda a la temperatura regulada.

A esta altura y no antes es posible introducir en los aparatos los alimentos para conservar.

PUNTO DE AJUSTE DE TRABAJO Y PARAMETROS DE CONFIGURACION (EVERY CONTROL)

Programación del punto de ajuste de trabajo

 pulse el LED relampagueará  actuando sobre o dentro de 15 segundos será posible modificar el valor de temperatura programado  después de la modificación apretar para confirmar o, en alternativa, no actuar durante 15 segundos.

Es además posible programar el punto de ajuste de trabajo a través elparámetro SP.

Puntos de ajuste de trabajo

Programación de los parámetros de configuración

Para acceder al procedimiento:

 asegurarse que no esté en curso alguno procedimiento  pulse y por 4 s: el display visualizará “PA”  pulse  pulse o dentro de 15 s para programar “-19”  pulse o no obres por 15 s  pulse y por 4 s: el display visualizará “SP”

Para seleccionar un parámetro:

 pulse o

Para modificar un parámetro:

 pulse  pulse o dentro de 15 s  pulse o no obres por 15 s.

Para salir del procedimiento:

 pulse y por 4 s o no obres por 60 s.

Parámetros de configuración

P2 0 1 - 0

unidad de medida temperatura (2) (0=°C, 1=°F)

LABEL

MIN.

MAS.

U.M.

FABR.

REGULADOR PRINCIPAL

0.1

°C/°F (1)

diferencial del punto de ajuste de trabajo

-99

°C/°F (1)

mínimo punto de ajuste de trabajo

°C/°F (1)

máximo punto de ajuste de trabajo

LABEL

MIN.

MAS.

U.M.

FABR.

PROTECCIONES DEL COMPRESOR

C0 0 240

min 0 retardo compresor del encendido del instrumento

C2 0 240

min 3 duración mínima del apagamiento del compresor

LABEL

MIN.

MAS.

U.M.

FABR.

DESESCARCHE

d0 0 99 H 6

intervalo de desescarche; se vea también d8(5) 0=el desescarche a intervalos no será activado nunca

d3 0 99

min

duración del desescarche (0=el desescarche no será activado nunca)

d4 0 1 - 0

desescarche al encendido del instrumento (1 = SI)

d5 0 99

min 0 retardo desescarche del encendido del ins-trumento (sólo si d4 = 1)

d6 0 1 - 1

temperatura visualizada durante el desescarche 0=temperatura de la cámara 1=si a la activación del desescarche la temperatura de la cámara está por debajo de

“punto de ajuste de trabajo + r0”, a lo sumo “punto de ajuste de trabajo + r0”; si a la activación del desescarche la temperatura de la cámara está por encima de “punto de ajuste de trabajo + r0”, a lo sumo la temperatura de la cámara a la activación del

desescarche (6)

(1) la unidad de medida depende del parámetro P2 (2) programar oportunamente los parámetros relativos a los reguladores después de la modificación del parámetro P2 (5) la modificación del parámetro d0 tiene efecto de la conclusión del anterior intervalo de desescarche o de la activación de un desescarche de modo manual (6) el display restablece el normal funcionamiento cuando, finido el desescarche, la temperatura de la cámara va por debajo de la que ha parado el display (o si se manifiesta una alarma de temperatura)

PUNTO DE AJUSTE DE TRABAJO Y PARAMETROS DE CONFIGURACION (ELIWELL)

Programación del punto de ajuste de trabajo

 Para entrar en el menú "Estado máquina" presione y suelte instantáneamente la tecla .  Aparece la etiqueta de la carpeta “SEt”.

 Para visualizar el valor del Setpoint presione nuevamente la tecla modificar el valor de temperatura regulado.  El valor del Setpoint aparece en el display.Para variar el valor del Setpoint accione dentro de los 15 segundos, en las teclas

y .

 después de la modificación apretar para confirmar.

Programación de los parámetros de configuración Los parámetros de configuración están organizados en dos niveles.

Para acceder al primer nivel:

 pulse durante más de 5 seg.

Para seleccionar un parámetro:

 pulse o

Para cambiar el valor de un parámetro:

 pulse  pulse o dentro de 15 seg  pulse o no actuar durante 15 seg

Para acceder al segundo nivel:

 acceda al primer nivel  pulse o para seleccionar “PA2”  pulse y o para programar “15”.  pulse o no actuar durante 15 seg

Para salir del procedimiento:

pulse o no actuar durante 15 seg.

PAR.

DESCRIPCIÓN

RANGE

DEFAULT

NIVEL*

U.M.

Set

SEtpoint de regulación de la temperatura.

-50…99 0

°C/°F

COMPRESOR

diF

diFferential. Diferencial de activación del relé del compresor; el compresor se apaga al alcanzar el valor de Setpoint configurado (por indicación de la sonda de regulación) y se vuelve a encender cuando la temperatura alcanza un valor equivalente al setpoint más el valor del diferencial. Nota: no puede valer 0.

0.1...30.0

1&2

°C/°F

HSE

Higher SEt. Valor máximo de setpoint.

-50…230

1&2

°C/°F

LSE

Lower SEt. Valor mínimo de setpoint.

-55…99

1&2

°C/°F

OSP

Offset Set Point.Valor de temperatura que se ha de sumar algebraicamente al Set-Point si el set reducido está habilitado (función Economy).

-30…30 0 2

°C/°F

El control aplicará una modalidad de funcionamiento. H (0) = CALOR; C (1) = FRÍO.

h/c c 2

flag

dOd

digital (input) Open door. Entrada digital que permite apagar los dispositivos. Válido si H11 = ±4 (microinterruptor de la puerta).n (0) = no apagar los dispositivos; y (1) = apagar los dispositivos.

n/y n 2

flag

dAd

digital (input) Activation delay. Tiempo de retardo para la activación de la entrada digital.

0…255 0 2

min

Ont

ON time (compressor). Tiempo de encendido del compresor por sonda averiada.Si OFt=1 y Ont=0, el compresor permanece siempre apagado, si OFt=1 y Ont>0 funciona en modalidad duty cycle.

0...250 6 2

min

OFt

OFF time (compressor). Tiempo de apagado del compresor por sonda averiada.Si Ont=1 y OFt=0, el compresor permanece siempre encendido, si Ont=1 y OFt>0 funciona en modalidad duty cycle.

0...250 6 2

min

dOn

delay (at) On compressor. Tiempo de retardo para la activación del relé del compresor desde la llamada.

0...250 0 2

seg

dOF

delay (after power) OFF.Tiempo de retardo tras el apagado; entre el apagado del relé del compresor y el encendido sucesivo debe transcurrir el tiempo indicado.

0...250 3 2

min

dbi

delay between power-on.Tiempo de retardo entre encendidos; entre dos encendidos sucesivos del compresor debe transcurrir el tiempo indicado.

0...250 5 2

min

OdO

delay Output (from power) On.Tiempo de retardo para la activación de las salidas desde el encendido del instrumento o tras un corte de corriente.

0...250 0 2

min

DESCARCHE

dit

defrost interval time. Intervalo de tiempo entre dos descarches sucesivos.

0...250 6 1&2

horas

dCt

defrost Counting type. Selección del modo de cómputo del intervalo de descarche. 0 = horas de funcionamiento del compresor (método DIGIFROST®); Descarche activado SÓLO con compresor encendido. 1 = Real Time - horas de funcionamiento del aparato; el cómputo de descarche permanece siempre activado cuando la máquinaestá encendida y se inicia siempre al encenderla. 2 = parada compresor. Cada vez que el compresor se para se inicia un ciclo de descarche en función del parámetro dty.

0/1/2 1 2

num

dOH

Tiempo de retardo para iniciar el primer descarche desde la llamada.

0...59 0 2

min

dEt

Tiempo máximo de descarche; determina la duración máxima del descarche.

1...250

1&2

min

dPO

Determina si el instrumento debe iniciar el descarche al encenderlo (si la temperatura medida lo permite). n (0) = no; y (1) = sí.

n/y n 2

flag

ALARMAS

Att

Permite seleccionar si los parámetros HAL y LAL deben tener un valor absoluto (Att=0) o relativo (Att=1).

0/1 1 2

flag

AFd

Alarm Fan differential. Diferencial de alarmas.

1…50 2 2

°C/°F

HAL

Alarma de temperatura máxima. Valor de temperatura (en valor relativo) por encima del cual se activa la señal de alarma.

-50…150

1&2

°C/°F

LAL

Alarma de temperatura mínima. Valor de temperatura (en valor relativo) por debajo del cual se activa la señal de alarma.

-50…50

-2

1&2

°C/°F

PAO

Power-on Alarm Override. Tiempo de desactivación de las alarmas al encender el instrumento tras un corte de corriente.

0…10 2 2

horas

dAO

Tiempo de desactivación de las alarmas de temperatura tras el descarche.

0…999

60 2 min

OAO

Retardo para la activación de la alarma tras la desactivación de la entrada digital (puerta cerrada).Por alarma se entiende la alarma de alta y baja temperatura.

0…10 0 2

horas

tdO

Tiempo de retardo para la activación de la alarma por puerta abierta.

0…250 0 2

min

tAO

Tiempo de retardo para la activación de la alarma de temperatura.

0…250

1&2

min

EAL

External Alarm Clock. Un allarme esterno blocca i regolatori (n = non blocca; y = blocca).

n/y n 2

flag

COMUNICACIÓN

dEA

Índice del dispositivo dentro de la familia (valores válidos de 0 a 14).

0…14 0 2

núm

FAA

Familia de dispositivo (valores válidos de 0 a 14).El par de valores FAA y dEA es la dirección de red del dispositivo y posee el siguiente formato “FF.DD” (donde FF=FAA y DD=dEA).

0…14 0 2

núm

DISPLAY

LOC

LOCk. Bloqueo de modificación del Setpoint. Ver el apartado correspondiente. Es posible entrar en la programación de parámetros y modificar incluso su estado para permitir el desbloqueo del teclado. n (0) = no; y (1) = sí.

n/y n 1&2

flag

PS1

PAssword 1. Si está habilitada (PS1 ≠ 0), activa la contraseña de acceso a los

parámetros de Nivel 1.

0...250 0 1&2

núm

PS2

PAssword 2. Si está habilitada (PS2 ≠ 0), activa la contraseña de acceso a los parámetros de Nivel 2.

0...250

15 2 núm

ndt

number display type. Visualización con punto decimal. n (0) = no; y (1) = sí.

n/y n 2

flag

CA1

CAlibración 1. Valor de temperatura positivo o negativo que se suma al leído por la sonda 1.

-12.0...12.0

-1

1&2

°C/°F

ddL

defrost display Lock. Modalidad de visualización durante el descarche. 0 = muestra la temperatura leída por la sonda de la cámara. 1 = bloquea la lectura en el valor de temperatura leído por la sonda de la cámara desde que se activa el descarche y hasta que se alcanza el valor de Setpoint.

2 = muestra la etiqueta “dEF” durante el descarche y hasta que se alcanza el valor de

Setpoint.

0/1/2 1 1&2

núm

dro

Display read-out. Selecciona la unidad de visualización de la temperatura leída por la sonda en °C o °F. (0 = °C, 1 = °F).

0/1 0 2

flag

NOTA: al pasar de °C a °F y viceversa, NO se modifican los valores del setpoint, el diferencial, etc.(por ejemplo set = 10 °C será 10 °F).

ddd

Selezione del tipo di valore da visualizzare sul display. 0 = Setpoint; 1 = sonda cella (Pb1); 2 = sonda evaporatore (Pb2).

0/1/2 1 2

núm

CONFIGURACIÓN

H08

Modalidad de funcionamiento en stand-by. 0 = apagar sólo el display. 1 = apagar el display, bloquear los controles y las alarmas; 2 = mostrar OFF en el display y bloquear los controles y las alarmas.

0/1/2 2 2

núm

H11

Configuración de las entradas digitales y la polaridad. 0 = desactivado; ±1 = descarche; ±2 = set reducido; ±3 = no utilizado;±4 = microinterruptor puerta; ±5 = alarma externa; ±6 = Standby (ON-OFF); ±7 = set reducido + luz (OFF).

ATENCIÓN!: signo “+” indica que la entrada se activa con contacto cerrado. signo “−” indica che la entrada se activa con contacto abierto.

-7…7 2 2

núm

H32

Configuración de la tecla DOWN. 0 = desactivada; 1 = descarche; 2 = no utilizada; 3 = set reducido; 4 = Stand-by.

0…4 3 2

núm

reL

reLease firmware. Versión de dispositivo: parámetro de solo lectura.

/ / 1&2

tAb

tAble of parameters. Reservado: parámetro de solo lectura.

/ / 1&2

COPY CARD

Upload. Envío de los parámetros de programación del instrumento a la Copy Card.

/ / 2

Format. Eliminación de todos los datos contenidos en la Copy Card.

/ / 2

I DESCONGELACIÓN

La descongelación de los aparatos es completamente automática La descongelación de los equipos es a aire y se realiza automaticamente cada 6 horas. La descongelación dura 20 minutos. De todos modos es posible activar en cualquier momento un cilco de desescarche apretando por 5 segundos el boton

“ ” ; el desescarche automàtico siguente se harà a partir

de este momento despues de 6 horas. El aparato está equipado con evaporación automática del

líquido de condensación.

ALARMAS (EVERY CONTROL)

El botón “ ”sirve para detener las alarmas. Sobre el display se visualizan eventuales alarmas y señales:

 Led “ ”encendido indica compresor activo.  Led “ ”intermitente indica retardo activación compresor.  Led “ ”encendido indica descongelación en curso.  Led “ ”intermitente indica atraso en la activación de

descongelación

 “E0” con luz intermitente sobre el display puede indicar una de las siguientes anomalías: tipo sonda cámara no correcto, defecto de la sonda cámara o de las conexiones, temperatura relevada fuera de los límites de medición.  “E2” intermitente sobre el display: corrupción de los datos de configuración en memoria; probar a apagar y volver a encender el aparato, si la alarma non desaparece, sustituir el termorregulador.  Temperatura de la cámara: con display indicando un valor correcto pero intermitente, la temperatura relevada por la sonda está fuera de los límites prefijados.

ALARMAS (ELIWELL)

La condición de alarma siempre está señalada mediante el zumbador (si lo hubiera) y por el led en correspondencia del

icono alarma . Para acallar la alarma presione una tecla cualquiera.

 LED ON por compresor encendido; intermitente por

retraso, protección o activación bloqueada

 LED ON por descongelamiento en curso; intermitente

por activaciónmanual o desde entrada digital

 LED

ON por alarma activa; intermitente por alarma

acallada

 LED °C ON, la unidad de medida de las temperaturas será

el grado Celsius

 LED °F ON, la unidad de medida de las temperaturas será

el grado Fahrenheit

 La segnalazione di allarme derivante da sonda guasta

(riferito alla sonda 1) compare direttamente sul display dello strumento con l’indicazione E1.

 La segnalazione di allarme derivante da sonda evaporatore

guasta (sonda 2) compare direttamente sul display dello strumento con l’indicazione E2.

 Le altre segnalazioni di allarme non compaiono direttamente

sul display dello strumento ma sono visualizzabili dal menu

“Stato Macchina” all’interno della cartella “AL”.

- AH1 = Allarme di alta temperatura (riferito alla sonda

termostatazione o sonda 1).

 AL1 = Allarme di bassa temperatura (riferito alla sonda

termostatazione o sonda 1).

APARATO: -2°C/+8°C

Tecla ON/SBY/ENTER

Apretando y soltando permite verificar/ modificar el setpoint de trabajo del aparato. Apretando durante 3 segundos, soltando en el momento de la aparición, sobre el display de la

label [Sby], lleva el aparato a stand by Apretando durante más de 5 segundos (o sea eludiendo la label Sby) permite acceder a la lista de parámetros usuario.

Con instrumento en stand by [en el display aparece Sby] apretando el controlador se enciende.

Teclas UP y DOWN

Permiten aumentar o disminuir el valor del parámetro que se quiere modificar. Apretando durante 3 segundos permiten hacer leer las temperaturas de mínima y máxima registradas

(si disponibles) y eventualmente alarmas en función.

Con teclado bloqueado apretando simultáneamente deshabilitan el bloqueo

Pulsando “UP” durante 3 segundos se activa la función Hyper Cold. Con Hyper Cold activo, pulsando “DOWN” durante 3 segundos se desactiva tal función.

Tecla MENÚ

Apretando durante 3 segundos habilita / deshabilita el ingreso a las funcionalidades smart del aparato.

APARATOS CON PUERTA DE VIDRIO: apretando y soltando permite la activación o la desactivación de la iluminación interna del aparato

PICTOGRAMA DESCARCHE

Led encendido: descarche en marcha Led centelleante: retraso activación descarche o goteo en marcha

Led centelleante a frecuencia elevada: alarma registrado en memoria

PICTOGRAMA VENTILADOR

Led encendido: ventiladores cámara en función Led parpadeante: retraso de la activación de los ventiladores después del deshielo

PICTOGRAMA COMPRESOR

Led encendido: compresor en función Led centelleante: retraso activación compresor

Apretar y soltar la tecla on/sby/enter: el display muestra en modalidad centelleante el setpoint corriente durante 5 segundos. Transcurrido dicho tiempo el display vuelve a indicar la temperatura en cámara

Durante el centelleo del display utilizar las teclas up y down para aumentar o disminuir el setpoint de temperatura deseado

POS

DESCRIPCIÓN

Tecla ON/SBY/ENTER

Tecla DOWN

Tecla UP

Tecla MENU’

PICTOGRAMA DESCARCHE

PICTOGRAMA VENTILADOR

PICTOGRAMA COMPRESOR

-12°C/-24°C

TABLERO DE MANDOS

Todos los aparatos de la línea están equipados con tableros portamandos con los siguientes mandos:

PROGRAMACIÓN / MODIFICACIÓN DEL SETPOINT DE TEMPERATURA

Apretar nuevamente la tecla on/sby/enter para confirmar el nuevo setpoint: la adquisición del nuevo valor es indicada mediante la emisión acústica de 3 beeps breves consecutivos

Apretar la tecla menú durante un tiempo mayor de 3 segundos para acceder a la funcionalidad de encendido veloz.

Sobre el display aparece la primera opción correspondiente a una función smart factible. Se lee de manera centelleante a frecuencia elevada la función [Def / nDf]

Apretar la tecla on/sby/enter para confirmar la elección y activar / desactivar la función.

El descarche manual forzado se realiza sólo si es necesario.

Apretar la tecla menú durante un tiempo mayor de 3 segundos para acceder a la funcionalidad de encendido veloz.

Sobre el display aparece la primera opción correspondiente a una función smart factible. Se lee de manera centelleante a frecuencia elevada.

Utilizar las teclas up y down para leer la función [HCo / nHC].

Apretar la tecla on/sby/enter para confirmar la elección y activar / desactivar la función.

Apretar la tecla menú durante un tiempo mayor de 3 segundos para acceder a la funcionalidad de encendido veloz.

Sobre el display aparece la primera opción correspondiente a una función smart factible. Se lee de manera centelleante a frecuencia elevada.

Utilizar las teclas up y down para leer la función [F_C / F_ _].

Apretar la tecla on/sby/enter para confirmar la elección y activar / desactivar la función.

SMART FUNCTIONS – Funcionalidad de encendido veloz

DESCARCHE MANUAL FORZADO

Durante tal fase no puede ser puesto en funcionamiento el Hyper Cold.

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

HYPER COLD

Durante tal fase no se realiza el descarche y no se puede poner en marcha el Energy Saving.

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

FUNCIONAMIENTO VENTILADORES CÁMARA

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

Apretar la tecla menú durante un tiempo mayor de 3 segundos para acceder a la funcionalidad de encendido veloz.

Sobre el display aparece la primera opción correspondiente a una función smart factible. Se lee de manera centelleante a frecuencia elevada.

Utilizar las teclas up y down para leer la función [Loc].

Apretar la tecla on/sby/enter para confirmar la elección y activar / desactivar la función.

Para desbloquear el teclado hay que apretar simultáneamente las teclas durante más de 5 segundos.

Apretar la tecla menú durante un tiempo mayor de 3 segundos para acceder a la funcionalidad de encendido veloz.

Sobre el display aparece la primera opción correspondiente a una función smart factible. Se lee de manera centelleante a frecuencia elevada.

Utilizar las teclas up y down para leer la función [Prt].

Apretar la tecla on/sby/enter para confirmar la elección y activar la función.

Apretar la tecla menú durante un tiempo mayor de 3 segundos para acceder a la funcionalidad de encendido veloz.

Sobre el display aparece la primera opción correspondiente a una función smart factible. Se lee de manera centelleante a frecuencia elevada.

Utilizar las teclas up y down para leer la función [Par].

Apretar la tecla on/sby/enter para entrar en la modalidad configuración parámetros. Piden la password de encendido.

El display se prepara para la introducción de la password, se lee [00]

Utilizar las teclas up y down para seleccionar la password “65”

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

BLOQUEO TECLADO

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

IMPRIME MANUALMENTE LECTURAS DE SONDAS: junto al terminal de impresión TSP

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

CONFIGURACIÓN PARÁMETROS

Apretar la tecla on/sby/enter para confirmar la elección. Si la password insertada es correcta se lee el primer parámetro de la lista de configuración.

Utilizar las teclas up y down para hojear todos los parámetros del controlador

Apretar la tecla on/sby/enter para confirmar la elección.

Utilizar las teclas up y down para seleccionar el nuevo valor del parámetro

Apretar la tecla on/sby/enter para confirmar la elección.

Parámetro

Descripción

Default

-2°C/+8°C

Default

-12°C/-24°C

min

MAX

INGRESOS A MEDIDA

calibración sonda cámara (el parámetro está expresado en octavos de grado)

+8°C

-4°C

-55

+99

habilitación sonda evaporador (0=ausente, 1=presente)

1 1 0

habilitación sonda condensador (0=ausente, 1=presente)

0 0 0

tipología configuración salida auxiliaria: 0 = resist. puerta; 1 = com. luz

0 0 0

setpoint activación resistencia puerta (sólo si /9 = 0)

-7°C

-55

+99

histéresis regulación activación resistencia puerta (sólo si /9 = 0)

2°C

2°C 1 15

lectura sonda cámara

lectura sonda descarche

- °C

- °C - -

lectura sonda cámara

- °C

- °C - -

REGULACIÓN COMPRESOR, ENERGY SAVING, HIPER COLD

histéresis regulador (diferencial)

+4°C

+4°C 1 15

mínimo setpoint de trabajo programable

-2°C

-24°C

-55

máximo setpoint de trabajo programable

+8°C

-12°C

+99

aumento de temperatura sobre el setpoint por energy saving: 0 = excluido

+1°C

+2°C

+99

tiempo de monitoreo para puesta en marcha energy saving

2 ore

2 ore 0 99

disminución de temperatura sobre el setpoint por hiper cold: 0 = excluido

-2°C

-55

tiempo límite de permanencia del setpoint en hiper cold

2 ore

2 ore 0 99

diferencia temporal admisible respecto ciclo ON comp. optimal

1 min

240

t mínima respecto ciclo ON comp. para definición ciclo no eficiente

1 min

240

t máxima respecto ciclo ON comp. más allá del cual el ciclo no es consid.

5 min

240

diferencia mínima admisible para función Te

5°C/min

+99

límite máximo número ciclos compresor a bajo rendimento

3 nr.

3 nr. 1 3

límite temporal máximo para puesta en marcha defrost en la primera fase (0 = excluido)

120 min

240

PROTECCIÓN COMPRESOR

retraso activación compresor en el momento del encendido instrumento

1 min

240

tiempo mín. de retraso entre el apagado del compr. y el sucesivo encendido

3 min

240

tiempo de ciclo encendido compresor en caso de alarma sonda cámara

10 min

240

% de C5 en el cual el compr. se enciende en caso de alarma sonda cámara

50 %

70 %

100

DESCARCHE

intervalo de descarche (0 = excluido)

6 ore

6 ore 0 99

tipo de descarche (0 = a resistencias, 1 = a gas caliente)

0 0 0

temper. fin descarche (referida a la temper. del evaporador)

+8 °C

-55

+99

duración máxima descarche (0 = el desc. no se activa nunca)

30 min

Visualización del display en descongelación (0 = temperatura celda efectiva, 1 = temperatura celda bloqueada, 2 = label dEF)

1 1 0

tiempo de goteo

3 min

3 min 0 15

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

PARAMETROS DE CONFIGURACION

tipo de cuenta interv. de descarche: 0 = horas reales; 1 = horas ON comp.; 2 = autodeterm.

0 0 0

intervalo para el descarche de protección (0 = desactivado)

24 ore

ALARMAS

histéresis de la alarma (diferencial)

+2 °C

alarma de mínima relativa al setpoint de trabajo (0 = excluido)

-2 °C

-55

alarma de máxima relativa al setpoint de trabajo (0 = excluido)

+15 °C

+99

tiempo de exclusión de la alarma desde el encendido del instrumento

120 min

240

modalidad activación buzzer para alarma: 0 = siempre; 1 = temporizado

1 1 0

tiempo límite para aviso acústico del buzzer en alarma (sólo si A4 = 1)

1 min

240

tiempo de exclusión de la alarma de temperatura (sólo si A1 y/o A2 0)

15 min

240

tiempo excl. al. de temper. post parada vent. evap. (para A1 y/o A2  0)

60 min

240

REGULACIÓN VENTILADORES EVAPORADOR

temper. sobre la cual el vent. evap. se apaga (sólo si /A = 1 y F7 = 3 ó 4)

-1°C

-55

+99

diferencial ventiladores (relativo a F1, sólo si /A = 1 y F7 = 3 ó 4)

+2°C

+2°C 1 15

func. vent. evap. durante norm. func. (0=OFF, 1=ON, 2=paralelo al compr., 3=establecida con F1 y F2, 4=establecida con F1 y F2 a compr. ON y OFF a comp. OFF

1 1 0

func. vent. evap. en desc. y got. (0= OFF, 1= ON, 2 = estab. con F7)

0 0 0

tiempo parada ventilador evaporador después de goteo

3 min

3 min 0 15

temperatura por debajo de la cual el ventilador condensador se apaga

20 °C

-55

+99

func. vent. evap. durante norm. func. (0 = OFF, 1= ON, 2 = paralelo al compr., 3 = establecida con F1 y F2, 4= establecida con F1 y F2 a compr. ON y OFF a comp. OFF

+3°C

+3°C 0 4

func. vent. cond. durante normal func. (0=paral. al compr., 1=ON); ver también F6 y F7

0 0 0

funcionamiento vent. cond. En descarche y goteo (0=OFF, 1=ON, 2=ON si Tc≥35°C y OFF si Tc<33°C)

0 0 0

temperatura crítica para indicación de alta temperatura de condensación

55°C

-55

+99

temperatura crítica para alarma de alta presión

57°C

-55

+99

IMPRESION

Habilitar impresión de los parámetros de configuración (0= deshabilitada)

1 1 0

Tiempo de prueba (ver también parámetro P6)

30 min/ore

Selección de las sondas de temperatura que se desea imprimir (0=ninguna, 1=sonda cámara, 2=sonda cámara y evaporador, 3=todas)

1 1 0

Seleccionar encabezamiento de la boleta de pago (0 =excluso, 1= Armario frigorífico, 2 = Base refrigerada)

2 2 0

Habilitación de impresión del número del aprato (0 = no, 1= sì)

1 1 0

Seleccionar idioma para encabezamiento de la boleta de pago (1 = italiano, 2 = inglés, 3 = francés, 4 = español, 5 = alemán)

1 1 -1

Seleccionar unidad de medida para tiempo de prueba (1 = minutos, 2 = horas)

1 1 1

GESTIÓN DE COMUNICACIÓN

Dirección del instrumento (dato obtenido en fase de impresión si P4=1)

1 1 0

256

Gestión de la puerta serial (o = no utilizada, 1 = imprimir)

1 1 0

Baud Rate trasmis. datos (1 = 2400, 2 = 4800, 3 = 9600, 4 = 18200)

3 3 1

Modo de control de transmisión (0 = no parity, 1 = odd, 2 = even)

0 0 0

Apretar la tecla on/sby/enter durante más de 5 segundos (o sea eludiendo el label Sby) para acceder a la lectura sondas y a la lista parámetros usuario.

Se lee el primer label “Pd”.

Utilizar las teclas up y down para hojear las lecturas de las sondas y los parámetros.

Apretar la tecla on/sby/enter para confirmar la elección y entrar en la modalidad de lectura de las sondas o de modificación del parámetro.

Se lee en modalidad centelleante el valor corriente.

Utilizar las teclas para seleccionar el nuevo valor sólo en el caso de los parámetros.

Apretar la tecla on/sby/enter para salir de la lectura de las sondas o confirmar la elección del nuevo valor del parámetro, la programación no centellea más.

CONFIGURACIÓN PARÁMETROS - LECTURA SONDAS

Es posibile salir de la fase de programación esperando unos 30 segundos y sin operar sobre la tarjeta, o apretando durante 5 segundos

En el momento del encendido el instrumento efectuará una fase de “LAMPTEST” si durante tal fase se aprieta 3 veces seguidas la tecla on/sby/enter se vuelven todos los parámetros a los valores programados de fábrica.

Sobre el display se lee la label [rLd] que evidencia la reprogramación de la tarjeta a los valores definidos por el fabricante.

En caso de que la temperatura en cámara resulte superior al setpoint programado, sobre el display se lee la label [AH] alternada a la temperatura crítica alcanzada. Se pone en función también el buzzer.

Apretando la tecla up es posible leer la duración del evento de alarma

En el caso que la temperatura en cámara resulte inferior al setpoint programado, sobre el display se lee la label [AL] alternada a la temperatura crítica alcanzada. Se pone en función también el buzzer

Apretando la tecla up es posible leer la duración del evento de alarma

Led descarche centelleante a frecuencia elevada informa que se ha verificado una alarma de alta o de baja temperatura.

la tecla . En ambos casos la salida es indicada a través de la emisión acústica de 3 beeps breves consecutivos y mediante la aparición temporánea en el display de la label [ESC].

RESTABLECER PARÁMETROS DE FÁBRICA

Informaciones reservadas sólo al personal especializado.

ATENCIÓN: los valores de default en memoria son sólo aquellos relativos a las configuraciones (TN, BT, PV).

ALARMAS

APARATO CON SONDAS ROTAS

Error sonda cámara

En el caso de que la sonda cámara esté rota o la relativa conexión esté interrumpida, sobre el display se visualiza la label [E0]. La máquina continúa a funcionar en fase de conservación en base a los valores asignados a los parámetros “C5” y “C6”. El ventilador interno continúa a funcionar en base al valor asignado al parámetro “F7” Se impide automáticamente el control del descarche desarrollado y por lo tanto se desactiva el proceso de autocalibrado de la tarjeta.

Error sonda evaporador

En el caso de que la sonda evaporador esté rota o la relativa conexión esté interrumpida, sobre el display se visualiza la label [E1].

El descarche se llevará a cabo una vez transcurridas las horas programadas con “d0” a partir del último defrost ejecutado. El ventilador interno funcionará en base al valor asignado al parámetro “F3”.

Se impide automáticamente el control del descarche desarrollado y por lo tanto se desactiva el proceso de autocalibrado de la tarjeta.

ALARMA DE ALTA TEMPERATURA EN MARCHA

El buzzer puede silenciarse apretando la tecla La indicación visual de la alarma permanece hasta que la temperatura crítica vuelve a la normalidad.

ALARMA DE BAJA TEMPERATURA EN MARCHA

El buzzer puede silenciarse apretando la tecla La indicación visual de la alarma permanece hasta que la temperatura crítica vuelve a la normalidad.

ALARMAS DE ALTA Y BAJA TEMPERATURA REGISTRADAS

Se lee sobre el display centelleante la temperatura crítica registrada

Se lee sobre el display centelleante el tiempo de permanencia del evento de alarma, expresado en minutos.

Se reajusta el funcionamiento del led descarche a su normalidad Sobre el display aparece [rES], habiendo notado el evento anómalo verificado.

Led descarche centelleante a frecuencia elevada indica que se ha verificado un blackout.

Se lee sobre el display la label [bL O].

Se lee sobre el display la máxima temperatura registrada en cámara

Se reajusta el funcionamiento del led descarche a su normalidad. Sobre el display aparece [rES], habiendo notado el evento anómalo verificado.

Si está en función una alarma de alta temperatura el compresor continúa a funcionar; si está en función una alarma de baja temperatura el compresor se apaga.



En el caso que la tarjeta se ponga en stand by se pierden las temperaturas mínima y máxima registradas a setpoint

alcanzado y las eventuales alarmas. ALARMA DE BLACK OUT

DESCARCHE INTELIGENTE

DESCARCHE INTELIGENTE: es un sistema completamente automático que permite efectuar descarches sólo en caso de real

necesidad.

Siguiendo una política de ahorro energético y para obtener una óptima conservación de los productos alimenticios, el aparato realiza los descarches de manera automática, no a intervalos prefijados sino en función del estado en que se encuentra el evaporador.

La tarjeta de control de la máquina puede monitorear la marcha de la misma basándose sobre algunos parámetros característicos funcionales: la puesta en marcha del descarche se realiza sólo si es efectivamente necesaria, condición ésta fuertemente dependiente del tipo de uso del aparato y de la tipología de productos que allí se conservan.

ENERGY SAVING

ENERGY SAVING: es un sistema completamente automático que permite obtener un ahorro energético en la utilización del aparato.

Tal sistema entra en funcionamiento en las horas en que el aparato no se utiliza, es decir con puerta cerrada, y con temperatura en su interior constante y próxima al setpoint.

Tal función se desactiva para:

- activación descarche manual o automático

- activación manual de la función Hiper Cold

- lectura temperatura cámara fuera de los valores programados

- funcionamiento con sonda cámara rota

- variación manual del setpoint en cámara

- diferente programación del funcionamiento ventiladores evaporador

CARGA DEL PRODUCTO

 Distribuir el producto en el interior de los vanos

refrigerados de manera uniforme para permitir una buena circulación del aire;

 Evitar obstruir las zonas de ventilación de la instalación

de refrigeración colocado sobre la parte izquierda del vano;

 Evitar guardar los alimentos que necesitan bajas

temperaturas de conservación en el último cajón inferior derecho;

 Cubrir o envolver los alimentos antes de introducirlos en

el interior del aparato con adecuadas películas protectoras;

 No introducir en el aparato alimentos o bebidas

demasiado calientes;

 No dejar las puertas abiertas más de lo necesario

durante el retiro o la introducción de los alimentos.

PARADA

En cualquier condición para interrumpir el funcionamiento del aparato es suficiente presionar en posición OFF el interruptor general; se apagará la luz de la tecla.

Para aislar la base de la tensión eléctrica quite el enchufe eléctrico del tomacorriente.

IRREGULARIDADES DE FUNCIONAMIENTO

En caso de irregularidades de funcionamiento, antes de consultar el servicio de asistencia, verifique que:

 el interruptor general esté iluminado y que haya tensión en

la red

 el valor de la temperatura regulado sea el deseado  las puertas estén perfectamente cerradas  el aparato no esté colocado cerca de fuentes de calor  el condensador esté limpio y el ventilador funcione

regularmente

 el evaporador no esté excesivamente congelado En caso que dichos controles hayan dado un resultado

negativo, diríjase al servicio de asistencia de zona suministrando las indicaciones del modelo y número de matrícula colocados en la placa de las características

LIMPIEZA DIARIA

Para garantizar una higiene y una conservación perfectas del aparato es conveniente efectuar periódicamente y/o diariamente las siguientes operaciones de limpieza indicadas a continuación:

1. Limpiar cuidadosamente las superficies externas del aparato pasándole con una esponja suave embebida en agua y detergente neutro, y exprimida, únicamente en el sentido del satinado, teniendo cuidado especialmente con la limpieza del plano de trabajo y de las puertas y cajones en la zona manija.

 El detergente no debe contener cloro y no debe ser

abrasivo.

 Los detergentes aconsejados son los siguientes tipos:

- Detergente desinfectante de acción combinada;

(con tensioactivos no iónicos, benzalconio cloruro, sustancias quelantes y pH tampón)

- Detergente para laboratorio, neutro, para lavado manual;

(con tensioactivos aniónicos y no iónicos)

- Desengrasante para ambientes alimenticios; (con tensioactivos aniónicos y EDTA)

 Antes del uso diluir eventualmente los detergentes según

las instrucciones incluidas en la etiqueta.

 Dejar actuar los detergentes al menos 5 minutos.  Enjuagar cuidadosamente las paredes del aparato con

una esponja pasada varias veces en agua corriente.

 Secar con atención utilizando una esponja limpia. ATENCION: evitar absolutamente el uso de herramientas o

elementos que puedan rayar el equipo con la consiguiente formación de herrumbre.

MANCHAS DE ALIMENTOS Y RESIDUOS ENDURECIDOS

En caso de presencia de manchas de comida o residuos en el aparato, lavar con agua y quitarlos antes de que estos puedan endurecerse.

Si los residuos ya están endurecidos proceder como indicado a continuación:

1. Usar una esponja suave humedecida en agua tibia y detergente neutro (se pueden usar esos previstos para la limpieza diaria, a la concentración más alta entre aquellas previstas en la etiqueta).

2. Humedecer el residuo endurecido de modo tal que se mantenga húmedo por al menos 30 minutos repasando más o menos cada 5 minutos la esponja humedecida en agua y detergente sobre la suciedad endurecida.

3. Al final del ablandamiento quitar el residuo con la esponja humedecida en agua y detergente neutro.

4. Si fuera necesario, recurrir a una espátula de madera o a una esponja fina de acero inoxidable, teniendo cuidado de no dañar la superficie del frigorífico.

5. Al final del procedimiento se aconseja un ciclo de limpieza diaria de todas las superficies internas del aparato.

6. A limpieza terminada enjuagar cuidadosamente con una esponja pasada varias veces en agua corriente.

7. Secar con atención utilizando una esponja limpia.

También las zonas debajo y cercanas a la cabina deben estar limpias y mantenidas en perfecta higiene. Limpiar con agua y jabón o detergente neutro.

Proteger las chapas con cera con siliconas.

LIMPIEZA Y MANUTENCIÓN GENERAL

Para un rendimiento constante del aparato se aconseja realizar las operaciones de limpieza y manutención general más de una vez al año Antes de comenzar con las operaciones realice lo siguiente:

 lleve el interruptor colocado en el tablero mandos a la

posición OFF

 lleve el interruptor de la red a la posición OFF  desconecte el enchufe del cable de alimentación y

espere que el aparato se haya descongelado completamente

 con un aspirador, un pincel o un cepillo no metálico,

limpie con atención el grupo refrigerante y especialmente la batería con aletas.

ATENCIÓN: para la limpieza y manutención del equipo refrigerante y de la zona compresores es necesaria la intervención de un técnico especializado y autorizado; por este motivo no debe ser efectuado por personal no idóneo.

Limpiar las superficies externas e internas del aparato siguiendo las indicaciones citadas en el párrafo limpieza diaria.

Aclare abundantemente con agua pura y seque. ATENCIÓN: (como ya indicado en otra parte del manual) no

lave el aparato con chorros de agua directos y a alta presión A esta altura las operaciones de manutención y limpieza

general se han terminado.

INTERRUPCIÓN DEL USO

En el caso de inactividad prolongada del aparato proceda de la siguiente manera:  lleve el interruptor colocado en el tablero de mandos a la

posición OFF

 lleve el interruptor de la red a la posición OFF  desconecte el enchufe del cable de alimentación y espere

que se haya producido la descongelación total del aparato

 Vacíe la base y límpiela como indicado en el capítulo

“LIMPIEZA”

 Deje las puertas y los cajones del aparato entre-abiertos

para evitar la formación de olores desagradables

CONSEJOS ÚTILES PARA LA MANUTENCIÓN DEL ACERO INOXIDABLE

Las partes externas de las bases refrigeradas están construidas en acero inoxidable AISI 304 18/10

Para la limpieza y manutención de las partes construidas en acero inoxidable, atenerse a lo que a continuación se indica, teniendo en cuenta que el principal y fundamental objetivo es garantizar la no-toxicidad y la máxima higiene de de los productos tratados. El acero inoxidable tiene una capa sutil de óxido que impide la formación de herrumbre. Existen sustancias o detergentes que pueden destruir o dañar esta capa y dar así origen a la corrosión. Antes de usar cualquier producto detergente consulte siempre su proveedor de confianza, sobre las características del producto. En caso de rayaduras en las superficies, es necesario pulirlas con lana de ACERO INOXIDABLE finísima o esponjas abrasivas de material sintético fibroso, frotando en el sentido del satinado.

ATENCIÓN: para la limpieza del ACERO INOXIDABLE no use nunca esponjillas de hierro y no las deje apoyadas sobre las superficies puesto que los depósitos ferrosos muy pequeños podrían quedar sobre las mismas y producir formaciones de herrumbre por contaminación, comprometiendo el estado de higiene.

DESECHADO

ALMACENAJE DE LOS DESHECHOS

Cuando termina el ciclo de vida del producto, no disperses el aparato en el ambiente. Las puertas tendrán que desmontarse antes de la eliminación del aparato. Está admitido u almacenaje provvisorio de los deshechos especiales, en vista de una eliminación, por medio del tratamiento y/o almacenaje definitivo. De todos modos se deben cumplir con las leyes vigentes en cuanto a la tutela del ambiente, en el país del utilizador.

PROCEDIMENTOS RELATIVOS A LAS MACROOPERACIONES DE DESARMADO DEL APARATO

Cada País tiene legislaciones diferentes, por tanto, se tienen que cumplir las prescripciones impuestas por las leyes y entidades encargadas de los Países donde se realiza la demolición. En general, es necesario devolver el frigorífico a los centros especializados para el retiro/demolición. Desmontar el frigorífico, agrupando los componentes de acuerdo a su naturaleza química, ricordando que en el compresor hay aceite lubricador y fluido refrigerante, que se pueden recuperar y volver a usar, y que los componentes del frigorífico son deshechos especiales asimilables a los urbanos. Hacer que el aparato sea inutilizable para su eliminación, sacando el cable de alimentación y cualquier dispositivo de cierre espacios, con el fin de evitar que alguien pueda quedar encerrado en el interior.

LAS OPERACIONES DE DESARMADO, DE TODOS MODOS, TIENE QUE SER REALIZADA POR PERSONAL ESPECIALIZADO.

ELIMINACIÓN SEGURA DE LOS RESIDUOS DE APARATOS ELÉCTRICOS Y ELECTRÓNICOS (DIRECTIVA RAEE 2002/96/CE) No abandonar material contaminante en el ambiente. Efectuar su eliminación en conformidad con lo dispuesto por las leyes vigentes en esta materia.

Conforme con la Directiva RAEE 2002/96/CE (sobre residuos de aparatos eléctricos y electrónicos), al efectuar la eliminación de los equipos el usuario deberá entregarlos en instalaciones de recogida específicas y autorizadas, o bien -en el momento de efectuar una nueva compra- deberá entregarlos aún montados al distribuidor. Todos los aparatos que deben ser eliminados de modo selectivo y en conformidad con lo dispuesto por la Directiva RAEE 2002/96/CE, aparecen identificados mediante un símbol o es-

pecífico .

La eliminación abusiva de residuos de aparatos eléctricos y electrónicos será sancionada en conformidad con lo dispuesto por las leyes vigentes en el territorio en que se ha cometido la infracción.

FICHA TÉCNICA DEL REFRIGERANTE

1) R404a: componentes del fluido

 Trifluoroetano (HFC 143a) 52%  Pentafluoroetano (HFC 125) 44%  Tetrafluoroetano (HFC 134a) 4%

GWP = 3750 ODP = 0

2) Identificación de peligros

Fuertes exposiciones por inhalación pueden producir efectos anestésicos. Las fuertes exposiciones pueden producir anomalias del ritmo cardiaco y ocasionar una muerte repentina. El producto atomizado, salpicado o rociando puede producir ustiones por congelación en los ojos o la piel.

3) Medidas de primer auxilio

 Inhalación: alejar el accidentado de exposición al producto y mantenerlo en el calor y en estado de reposo. Si es necesario, darle oxigeno. Practicarle la respiración artificial si la respiración natural se ha parado o amenaza con hacerlo. En caso de paro cardiaco practicarle un masaje cardiaco externo. Solicitar asistencia médica inmediata.

 Contacto con la piel:

POS:

DESCRIPCIÓN

COMPRESOR

VENTILADOR CONDENSADOR

TABLERO DE BORNES

INTERRUPTOR GENERAL

TOMA ELÉCTRICA

VENTILADOR EVAPORADOR

REGULADOR HUMEDAD CON INDICATOR

INDICADOR DEL TERMOSTATO DE SEGURIDAD

TERMOSTATO DE SEGURIDAD

RESISTENCIA ANTICONDENSACION PUERTAS

20A

RESISTENCIA ANTICONDENSACION PUERTAS

20B

RESISTENCIA ANTICONDENSACION PUERTAS

20C

RESISTENCIA ANTICONDENSACION PUERTAS

RESISTENCIA DESPOSIT.DESCONG.

RESISTENCIA FONDO BANDEJAS

RELAIS COMPRESOR

BORNE DE TIERRA

TERMOREG. DGT

102

TERMOSTATO DE SEGURIDAD

115

TARJETA ELECTRÓNICA con LED

echar agua a las zonas golpeadas para que descongelen. Quitar los vestidos contaminados. ATENCIÓN: los vestidos pueden adherirse a la piel en caso de ustiones por congelación. En caso de contacto con la piel lavarla inmediata y abundantemente con agua tibia. Tras producirse algún sintoma (irritación o formación de ampollas) solicitar asistencia médica.  Contacto con los ojos: lavarlos inmediatamente con solución para lavado ocular o agua limpia manteniendo abiertos los párpados, por al menos 10 minutos. Solicitar asistencia médica.  Ingestión: puede provocar vómito. Si el accidentado está consciente, hacer que se enjague la boca y beda unos 200-300 ml de agua. Solicitar asistencia médica inmediata.  Tratamientos médicos ulteriores: tratamiento sintomático y terapia de sostén, si necesarios. No dar al accidentado adrenalina o medicamentos simpaticomiméticos similares por el riesgo de aritmia cardiaca con posible paro cardiaco.

4) Informaciones ecológicas Persistencia y degradación:  HFC 143a: se descompone lentamente en la atmósfera inferior (troposfera). Su duración en la atmósfera es de 55 años.  HFC 125: se descompone lentamente en la atmósfera inferior (troposfera). Su duración en la atmósfera es de 40 años.  HFC 134a: se descompone con cierta rapidez en la atmósfera inferior (troposfera). Su duración en la atmósfera es de 15,6 años.  HFCs 134a, 125, 134a: no influyen en la polución fotoquimica (es decir, no están comprendidos entre los componentes orgánicos volátiles VOC – segun cuanto establecido en el acuerdo UNECE). No producen rarefacción del ozono. Los residuos de producto dispersados en la atmósfera no producen contaminación de las aguas a largo plazo.

El esquema eléctrico figura en la última página del manual.

INDEX

BESCHRIJVING APPARAAT 6 IDENTIFICATIE-ETIKET 6 ALGEMENE OPMERKINGEN BIJ DE AFLEVERING 6 VEILIGHEIDSVOORSCHRIFTEN 6 TECHNISCHE EIGENSCHAPPEN 7 INGEBRUIKNAME EN INSTALLATIE 7 APPARATEN: 0°C/+10°C 8

BEDIENINGSPANELEN 8 OPSTARTEN EN FUNCTIONERING (EVERY CONTROL) 8 OPSTARTEN EN FUNCTIONERING (ELIWELL) 8 INSTELWAARDE EN CONFIGURATIEPARAMETERS (EVERY CONTROL) 9 INSTELWAARDE EN CONFIGURATIEPARAMETERS (ELIWELL) 10 ONTDOOIING 12 ALARMSIGNALEN (EVERY CONTROL) 12 ALARMSIGNALEN (ELIWELL) 12

APPARATEN: -2°C/+8°C ; -12°C/-24°C 13

BEDIENINGSPANELEN 13 INSTELLING / AANPASSING SETPOINT TEMPERATUUR 13 SMART FUNCTIES – Functionaliteit bij snelle toegang 14 CONFIGURATIE PARAMETERS GEBRUIKER - SONDE-LEZING 17 HERSTEL FABRIEKSPARAMETERS 18 ALARMEN 18 INTELLIGENT ONTDOOIEN 19 ENERGY SAVING 19

INLEGGEN VAN PRODUCTEN 19 STILZETTEN 20 ONREGELMATIGHEDEN IN DE FUNCTIONERING 20 DAGELIJKSE REINIGING 20 VOEDSELVLEKKEN EN HARDGEWORDEN RESTEN 20 REINIGING EN ALGEMEEN ONDERHOUD 20 GEBRUIKSONDERBREKINGEN 21 NUTTIGE RAADGEVINGEN VOOR HET ONDERHOUD VAN ROESTVRIJ STAAL 21 ONTMANTELING 21 SPECIFICATIES VAN DE KOELVLOEISTOF 21

BESCHRIJVING APPARAAT

TQPN

Dit apparaat is ontworpen voor het koelen en het bewaren van levensmiddelen. Elk ader gebruik moet als oneigenlijk beschouwd worden. LEP OP: de apparaten zijn niet geschikt om buiten geïnstalleerd te worden of op plaatsen die aan de inwerking van weersinvloeden blootgesteld zijn.

De fabrikant kan op geen enkele wijze aansprakelijk gesteld worden voor onjuist gebruik van de producten.

De basiselementen hebben aan de bovenkant een werkblad, dat ook beschikbaar is met achtersteuntjes : ze zijn ook beschikbaar zonder blad met soortgelijke koelvermogens. Het bedieningspaneel is voorzien van digitale temperatuurregeling en algemene schakelaar. De motoreenheid bevindt zich links van het basiselement in een geschikte ruimte. De verdamper bevindt zich binnen in de koelruimte, één voor iedere ruimte, en wordt afgeschermd met geschikte metaalplaten. De interne ventilatie wordt gerealiseerd met beveiligde boven de verdamper geplaatste tangentiële ventilatoren. Het apparaat verdampt de condens automatisch.

IDENTIFICATIE-ETIKET

Het identificatie-etiket zit definitief op het product en levert een serie belangrijke aanwijzingen over de technische en constructieve kenmerken van het product.

voorzorgsmaatregelen, die in deze handleiding opgenomen zijn, op te volgen. Denkt u eraan, dat iedere reproductie van de handleiding verboden is, en dat vanwege een voortdurende studie gericht op vernieuwing en verbetering van de technologische kwaliteit, de hier weergegeven kenmerken zonder bericht vooraf zouden kunnen veranderen.

VEILIGHEIDSVOORSCHRIFTEN

LET OP : vóór iedere onderhouds- of reinigingswerkzaamheid de apparatuur isoleren van electrische energiebronnen

De hoofdschakelaar op stand OFF zetten.

DE STEKKER UIT HET STOPCONTACT HALEN.

INHOUD VAN DE VAKJES VAN HET TECHNISCHE PLAATJE

1) model

2) fabrikant

3) EEG-merk

4) bouwjaar

5) registratienummer

6) electrische isolatieklasse

7) electrische beveiligingsklasse A) electrische voedingsspanning B) electrische spanningsintensiteit C) nominale frequentie D) nominaal vermogen E) nominaal lampenvermogen F) zekeringsstroom G) soort koelgas H) hoeveelheid koelgas L) temperatuurklasse koelinstallatie M) max. voedingsdruk N) ventilatorvermogen P) draaisnelheid ventilator Q) ventilatorvoorkeur R) AEEA symbool S) stoomvermogen T) stoomdruk W) vermogen verwarmingselementen

Bij iedere mededeling aan de fabrikant altijd het REGISTRATIENUMMER van het apparaat vermelden.

ALGEMENE OPMERKINGEN BIJ DE AFLEVERING

Bij de aflevering controleren, of de verpakking intact is, en of deze tijdens het transport geen schade opgelopen heeft. Controleren, of de kenmerken van het product overeenkomen met de details van de opgegeven order. Als dat niet zo zou zijn, direct contact opnemen met de wederverkoper. Met de felicitaties voor uw uitstekende keuze hopen wij, dat u onze basiskoelelementen op de beste manier zult kunnen gebruiken door de noodzakelijke aanwijzingen en

LET OP : geen stopcontacten of stekkers zonder aarder gebruiken.

Het netstopcontact moet van een AARDER voorzien zijn.

LET OP : voor de aansluiting op het stroomnet geen tussenstekkers of verlengsnoeren gebruiken.

LET OP : zolang wachten, als noodzakelijk is, om de ingestelde temperatuur te bereiken, alvorens er het te bewaren voedsel in te zetten.

De levensmiddelen altijd met daarvoor bestemd folie afdekken, alvorens het in de apparaten te zetten.

LET OP : geen warme dranken of gerechten in de apparaten zette.

LET OP : de ruimte rondom de apparaten niet schoonmaken, terwijl de deur open staat.

LET OP : geen stoffen op chloorbasis (bleekwater, zoutzuur enz.) en in geen geval giftige stoffen gebruiken voor de reiniging of in de buurt van de apparaten.

De reiniging en het onderhoud van de koelinstallatie en van de compressorruimte verlangt de tussenkomst van een gespecialiseerde bevoegde technicus; daarom kan dit niet door onbevoegd personeel uitgevoerd worden.

Voor onderhoudswerkzaamheden of in geval van mankementen de apparatuur compleet uitschakelen, de tussenkomst van de SERVICEDIENST vragen bij een bevoegd centrum en voor de eventuele vervangingen originele reserve-onderdelen gebruiken. Het niet in acht nemen van hetgeen hierboven vermeld is, kan de veiligheid van de apparaten in gevaar brengen.

De apparatuur niet met directe en onder hoge druk staande waterstralen schoonmaken.

TECHNISCHE EIGENSCHAPPEN

De technische eigenschappen zijn op het betreffende blad in bijlage bij de handleiding weergegeven.

INGEBRUIKNAME EN INSTALLATIE

De apparaten worden altijd op pallets en met een beschermende kartonnen verpakking verzonden. Bij ontvangst en na het uitpakken moet men zich in geval van schade of ontbrekende onderdelen gedragen, zoals beschreven is in het hoofdstuk "ALGEMENE OPMERKINGEN BIJ DE AFLEVERING".

LET OP : de werkzaamheden voor ingebruikname en installatie moeten door gespecialiseerd personeel uitgevoerd worden.

De verpakkingsdoos verwijderen en erop letten de oppervlakken van het apparaat niet te deuken.

LET OP : de verpakkingselementen (plastic zakken, schuimplastic, spijkers enz.) mogen niet binnen het bereik van kinderen gelaten worden, omdat dit potentiële bronnen van gevaar zijn

Met een vorkheftruck het apparaat optillen en naar de installatieplek brengen, waarbij men oplet, dat de last in evenwicht is.

LET OP : zowel bij de plaatsing op de installatieplek als bij toekomstige verplaatsingen het apparaat niet duwen of slepen, om te vermijden, dat het omvalt, of schade te berokkenen aan enig onderdeel daarvan

LET OP : het apparaat niet in de buurt van warmtebronnen of in ruimten met hoge temperaturen plaatsen; dat zou een lager rendement ervan of een buitengewone belasting voor de koelinstallatie kunnen veroorzaken

De beschermfolie van het product verwijderen. Deze handeling kan vervelende zij het ongevaarlijke schokken veroorzaken (statische electriciteit). Dit ongemak maakt men ongedaan of vermindert men behoorlijk door altijd met één hand contact te houden met het apparaat of door het buitenomhulsel met de vloer te verbinden.

Nu kan men de voetjes van het apparaat regelen om dit te nivelleren.

Het apparaat nivelleren door het iets naar achteren te laten leunen om de optimale sluiting van de deuren te bevorderen.

Met lauwwarm water en neutrale zeep schoonmaken (zoals beschreven in het hoofdstuk "REINIGING") en de eventuele accessoires monteren.

Het apparaat is uitgerust met een electrische stekker van het type SHUCO. Controleren, of deze aan de EN60320, EN60335-1 normen en aan de nationale normen voldoet. In geval deze daar niet aan voldoet, de stekker vervangen door één, die daar aan voldoet.

LET OP : deze werkzaamheid moet door een gespecialiseerde technicus uitgevoerd worden

Controleren, of de netspanning overeenkomt met degene, die

op het plaatje met de technische kenmerken van het apparaat aangegeven is.

LET OP : controleren, of het netstopcontact geaard is; in geval

fig. a

fig. b

fig. c

van niet daarvoor zorgen Dan de stekker in het betreffende netstopcontact steken. Nu zijn de werkzaamheden ter ingebruikname ten einde. De apparatuur moet ook op een equipotentiaal systeem

aangesloten zijn, waarvan de efficiëntie volgens de geldende normen gecontroleerd moet zijn. De aansluiting wordt uitgevoerd door middel van een met het "Equipotentiaal"-teken gemerkte schroef, die in de compressorenruimte aangebracht is.

APPARATEN: 0°C/+10°C

BEDIENINGSPANELEN

Alle apparaten uit de serie hebben een bedieningsdashbord met de volgende commando’s :

1) hoofdschakelaar

3) thermoregelaar

- toets “ ” (fig.b) verhoogt de SETPOINT-waarden ; door

deze ingedrukt te houden, zal men een snellere verhoging verkrijgen;

- toets “ ” (fig.c) verlaagt de SETPOINT-waarden ; door

deze ingedrukt te houden, zal men een snellere verlaging verkrijgen;

- na de verandering toets “ ”loslaten ; het display zal

automatisch opnieuw de reële ruimtetemperatuur gaan tonen;

- op het thermoregelaar -display (3) , na verloop van de

noodzakelijke tijd - controleren, of de interne temperatuur van de apparaten overeenkomt met de ingestelde temperatuur.

Dan en niet eerder kan men de te bewaren levensmiddelen in de apparaten zetten.

OPSTARTEN EN FUNCTIONERING (EVERY CONTROL)

Om het apparaat op te starten, de volgende handelingen uitvoeren:

de stekker in het stopkontakt stoppen; de netschakelaar op stand ON zetten; op de hoofdschakelaar (1) drukken; het groene controlelichtje van de hoofdschakelaar zal gaan branden;

dan is het mogelijk de werktemperatuur in te stellen door middel van een geschikte instelling van de thermoregelaar (3), waarbij men de volgende aanwijzingen in gedachten houdt:

- door op knop “ ” te drukken (fig.a) wordt het door knipperen van het " "-led aangegeven SETPOINT op het

display getoond. Door de toets “ ” en “ ”, te

gebruiken, terwijl men toets “ ” ingedrukt houdt, zal het

mogelijk zijn de ingestelde temperatuurwaarde te veranderen;

OPSTARTEN EN FUNCTIONERING (ELIWELL)

Om het apparaat op te starten, de volgende handelingen uitvoeren:

de stekker in het stopkontakt stoppen; de netschakelaar op stand ON zetten; op de hoofdschakelaar (1) drukken; het groene controlelichtje van de hoofdschakelaar zal gaan branden;

dan is het mogelijk de werktemperatuur in te stellen door middel van een geschikte instelling van de thermoregelaar (3), waarbij men de volgende aanwijzingen in gedachten houdt:

Ga naar het menu "Machinestatus" door de toets in te drukken en onmiddellijk weer los te laten (fig.a). Het label van

de map wordt weergegeven. Om de waarde van de setpointwaarde te zien moet u

nogmaals op de toets drukken. De setpointwaarde wordt op de display weergegeven.

Om de setpointwaarde te veranderen moet u binnen 15

LABEL

MIN.

MAX.

M.E.

DEF.

SETPOINT WERK

°C/°F (1)

setpoint werk

LABEL

MIN.

MAX.

M.E

DEF.

SETPOINT WERK

°C/°F (1)

setpoint werk

LABEL

MIN.

MAX.

M.E.

DEF.

MEETINGANGEN

CA1

-25

°C/°F (1)

-1

offset sonde cel

P0 0 1 - 1

type sonde (0=PTC, 1=NTC)

P1 0 1 - 0

Graden Celsius decimaal (voor de grootte weergegeven tijdens het normale functioneren) (1=SI)

P2 0 1 - 0

Meeteenheid temperatuur (2) (0=°C, 1=°F)

seconden op de en toetsen drukken.

- toets (fig.b) verhoogt de SETPOINT-waarden ; door deze ingedrukt te houden, zal men een snellere verhoging verkrijgen;

- toets (fig.c) verlaagt de SETPOINT-waarden ; door deze ingedrukt te houden, zal men een snellere verlaging verkrijgen;

- op het thermoregelaar -display (3) , na verloop van de noodzakelijke tijd - controleren, of de interne temperatuur van de apparaten overeenkomt met de ingestelde temperatuur.

Dan en niet eerder kan men de te bewaren levensmiddelen in de apparaten zetten.

INSTELWAARDE EN CONFIGURATIEPARAMETERS (EVERY CONTROL)

Instelling setpoint werk

 Druk op de LED gaat knipperen  De ingestelde waarde van de temperatuur kan worden aangepast binnen 15 seconden met behul van de toetsen of  Druk na de aanpassing op om te bevestigen of, in plaats daarvan, voer gedurende 15 seconden geen handeling uit.

Het is ook mogelijk de setpoint werk in te stellen middels parameter SP.

Setpoint werk

Instelling configuratie-parameters

Om toegang te krijgen tot de procedure::

 Controleer of er geen andere procedure in uitvoering is  Druk 4 seconden op en ; het instrument geeft “PA” weer  Druk op  Druk binnen 15 sec. op of om “-19” in te stellen  Druk op of voer gedurende 15 sec. geen handeling uit  Druk 4 seconden op en ; op de display verschijnt “SP”

Om een parameter te selecteren:

 Druk op of

Om de waarde van een parameter aan te passen:

 Druk op  Druk binnen 15 sec. op of  Druk op of voer gedurende 15 sec. geen handeling uit

Om de procedure te verlaten:

 Druk 4 seconden op en of voer gedurende 60 sec. geen handeling uit

Configuratie-parameters

LABEL

MIN.

MAX.

M.E.

DEF.

REGELAAR

0.1

°C/°F (1)

Differentieel van de setpoint werk

-99

°C/°F (1)

Minimum setpoint werk

°C/°F (1)

Maximum setpoint werk

LABEL

MIN.

MAX.

M.E.

DEF.

PROTECTIE COMPRESSOR

C0 0 240

min 0 Vertraging compressor vanaf inschakeling van het instrument

C2 0 240

min 3 Minimum duur van de uitschakeing van de compressor

LABEL

MIN.

MAX.

M.E.

DEF.

ONTDOOIING

d0 0 99 h 6

Interval ontdooiing; zie ook d8(5) (0=de ontdooiing in intervallen wordt nooit geactiveerd)

d3 0 99

min

Duur van de ontdooiing (0=de ontdooiing wordt nooit geactiveerd)

d4 0 1 - 0

Ontdooiing bij de inschakeling van het instrument (1 = SI)

d5 0 99

min 0 Vertraging ontdooiing vanaf de inschakeling van het instrument (alleen indien d4 = 1)

d6 0 1 - 1

Temperatuur weergegeven tijdens de ontdooiing 0=Temperatuur van de cel 1=Indien bij de activering van de ontdooiing de temperatuur van de cel beneden “setpoint

werk+ r0” ligt, ten hoogste “setpoint werk+ r0”; indien bij de activering van de ontdooiing de temperatuur van de cel boven “setpoint werk + r0” ligt, ten hoogste de temperatuur van

de cel bij de activering van de ontdooiing (6)

PAR.

DESCRIPTION

RANGE

DEFAULT

LEVEL*

U.M.

Set

Temperature SEtpoint.

-50…99 0

°C/°F

COMPRESSOR

diF

0.1...30.0

1&2

°C/°F

(1) de meeteenheid is afhankelijk van parameter P2 (2) de parameters met betrekking tot de regelaars op het juiste moment instellen na de aanpassing van parameter P2 (5) de aanpassing van parameter d0 is effectief vanaf de beëindiging van de eerdere interval van ontdooiing of vanaf de activering van een handmatige ontdooiing (6) de display herstelt zijn normale functioneren wanneer, nadat de ontdooiing is beëindigd, de temperatuur van de cel zakt onder de waarde die de display heeft geblokkeerd (of indien zich een temperatuuralarm voordoet)

INSTELWAARDE EN CONFIGURATIEPARAMETERS (ELIWELL)

Instelling setpoint werk

 Ga naar het menu "Machinestatus" door de toets in te drukken en onmiddellijk weer los te laten.  Het label van de map “SEt” wordt weergegeven.

 Om de waarde van de setpointwaarde te zien moet u nogmaals op de toets drukken. De setpointwaarde wordt op de

display weergegeven.

 Om de setpointwaarde te veranderen moet u binnen 15 seconden op de en toetsen drukken.  Druk na de aanpassing op om te bevestigen.

Instelling configuratie-parameters

De configuratieparameters zijn op twee niveaus gerangschikt.

Om het eerste niveau op te roepen:

 druk op de knop langer dan 5 sec. “ ”

Om een parameter te selecteren:

 druk op of

Om de waarde van de parameter te wijzigen:

 druk op  druk binnen 15 sec. op of  druk op of voer gedurende 15 sec. geen handeling uit

Om het tweede niveau op te roepen:

 het eerste niveau oproepen  druk op of om te selecteren “PA2”  druk op en of op “15” in te stellen.  druk op of voer gedurende 15 sec. geen handeling uit

Om de procedure te verlaten:

druk op of voer gedurende 15 sec. geen handeling uit.

Sagi KUA2M, KUB2, KUC4A, KUB2A User guide

Specifications and Main Features

Frequently Asked Questions

User Manual
