Sagi DC51, DC51M, DF31, DF31M, DF351H User guide

3270360

Rev.2 03/2015

ABBATTITORI/SURGELATORI DI TEMPERATURA

CELLULES DE REFROIDISSEMENT RAPIDE/CELLULES MIXTES

SCHNELLKÜHLER/SCHOCKFROSTER

BLAST CHILLERS/FREEZERS

ABATIDORES/CONGELADORES RAPIDOS DE TEMPERATURA

AFKOEL/VRIESKAST

ABATEDORES/CONGELADORES RÁPIDOS DA TEMPERATURA

БЫСТРЫЕ ОХЛАДИТЕЛИ/МОРОЗИЛЬНИКИ

MANUALE D’USO E INSTALLAZIONE

MANUEL D’UTILISATION ET D’INSTALLATION

BEDIEN- UND INSTALLATIONSHANDBUCH

USE AND INSTALLATION MANUAL

MANUAL DE USO E INSTALACIÓN

GEBRUIKS- EN INSTALLATIEHANDLEIDING

MANUAL DE USO E INSTALAÇÃO

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И УСТАНОВКЕ

IT

FR

DE

GB

ES

NL

P

RU

Leggere attentamente le avvertenze contenute nel presente libretto in quanto forniscono importanti indicazioni
riguardanti la sicurezza, d’uso e di manutenzione.

Conservare con cura questo libretto per ogni ulteriore consultazione dei vari operatori.
Il costruttore si riserva il diritto di apportare modifiche al presente manuale, senza preavviso e

responsabilità alcuna.

Lire avec attention les instructions contenues dans ce livret car elles fournissent d'importants renseignements
pour ce qui concerne la sécurité, l'emploi et l'entretien.

Garder avec soin ce livret pour des consultations ultérieures de différents opérateurs.
Le constructeur se réserve le droit d'apporter des modifications à ce manuel, sans préavis ni

responsabilité d'aucune sorte.

Lesen Sie bitte aufmerksam diese Gebrauchsanweisung durch, die wichtige Informationen bezüglich der
Sicherheit, dem Gebrauch und der Instandhaltung enthält.

Heben Sie sorgfältig diese Gebrauchsanweisung auf, damit verschiedene Anwender sie zu Rat ziehen
können.

Der Hersteller behält sich das Recht, Änderungen dieser Gebrauchsanweisung ohne Ankündigung
und ohne Übernahme der Verantwortung vornehmen zu können.

Carefully read the instructions contained in the handbook. You may find important safety instructions and
recommendations for use and maintenance.

Please retain the handbook for future reference.
The Manufacturer is not liable for any changes to this handbook, which may be altered without prior

notice.

Lea atentamente las advertencias contenidas en este manual pues dan importantes indicaciones
concernientes la seguridad, la utilización y el mantenimiento del aparato.

Rogamos guarde el folleto de instalación y utilización, para eventuales futuros usuarios.
El constructor se reserva el derecho de hacer modificas al actual manual, sín dar algún preaviso y sín

responsabilidad alguna.

Nauwkeurig de waarschuwingen in dit boekje lezen, aangezien zij belangrijke aanwijzingen verschaffen wat
betreft de veiligheid, het gebruik en het onderhoud.

Dit boekje goed bewaren.
De fabrikant behoudt zich het recht voor om veranderingen in deze handleiding aan te brengen, zonder

voorafgaande waarschuwing en zonder enkele aansprakelijkheid.

Leia com atenção as advertências contidas neste manual pois fornecem importantes indicações para a
segurança, a utilização e a manutenção do aparelho.

O construtor reserva-se o direito de modificar o manual sem dar aviso prévio e sem nenhuma
responsabilidade.

Внимательно читайте предупреждения, содержащиеся в настоящем руководстве, касающиеся

надежности использования и обслуживания.

Конструктор сохраняет за собой право вносить изменения в настоящее руководство без
предупреждения и любой ответственности.

3270360_RU

СОДЕЕРРЖАНИЕЕ

ОБЩИЕ ЗАМЕЧАНИЯ ПО ПОСТАВКЕ .......................................................................... 5

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ ....................................................................................................... 5

СПИСОК НОРМАТИВНЫХ ИЗЛОЖЕНИЙ ..................................................................................................... 5

ТРАНСПОРТИРОВКА И ПЕРЕМЕЩЕНИЕ ..................................................................................................... 5

РАСПАКОВКА ............................................................................................................................................. 5

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ ........................................................................................................... 6

ПАСПОРТНЫЕ ДАННЫЕ .............................................................................................................................. 7

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ ........................................................................ 7

МЕСТОРАСПОЛОЖЕНИЕ ............................................................................................................................ 8

ГАБАРИТНЫЕ РАЗМЕРЫ .................................................................................................................................................. 9

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ................................................................................................................................ 10

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ ............................................................................................................... 11

ВЫБРОСА КОНДЕНСАТА .......................................................................................................................... 11

ПРОВЕДЕНИЕ ПРИЕМОЧНЫХ РАБОТ ....................................................................................................... 11

СИСТЕМА КОНТРОЛЯ И НАДЕЖНОСТИ.................................................................................................... 12

ТЕХНИЧЕСКАЯ СХЕМА РЕФРИЖЕРАТОРА ................................................................................................ 12

ВЫБРОС ОТХОДОВ ................................................................................................................................... 13

ФУНКЦИОНИРОВАНИЕ ............................................................................................ 14

ОБЩЕЕ ОПИСАНИЕ .................................................................................................................................. 14

КАК ПОДГОТОВИТЬСЯ К РАБОТЕ ................................................................................................................................. 14

ЗАГРУЗКА МАШИНЫ ..................................................................................................................................................... 15

РАЗМЕЩЕНИЕ ЛОТКОВ ................................................................................................................................................. 15

ЗОНД В СЕРДЦЕВИНУ .................................................................................................................................................... 15

ТЕМПЕРАТУРЫ .............................................................................................................................................................. 16

ДЛИТЕЛЬНОСТЬ СОХРАНЕНИЯ ..................................................................................................................................... 16

ПАНЕЛЬ УПРАВЛЕНИЯ ............................................................................................................................. 17

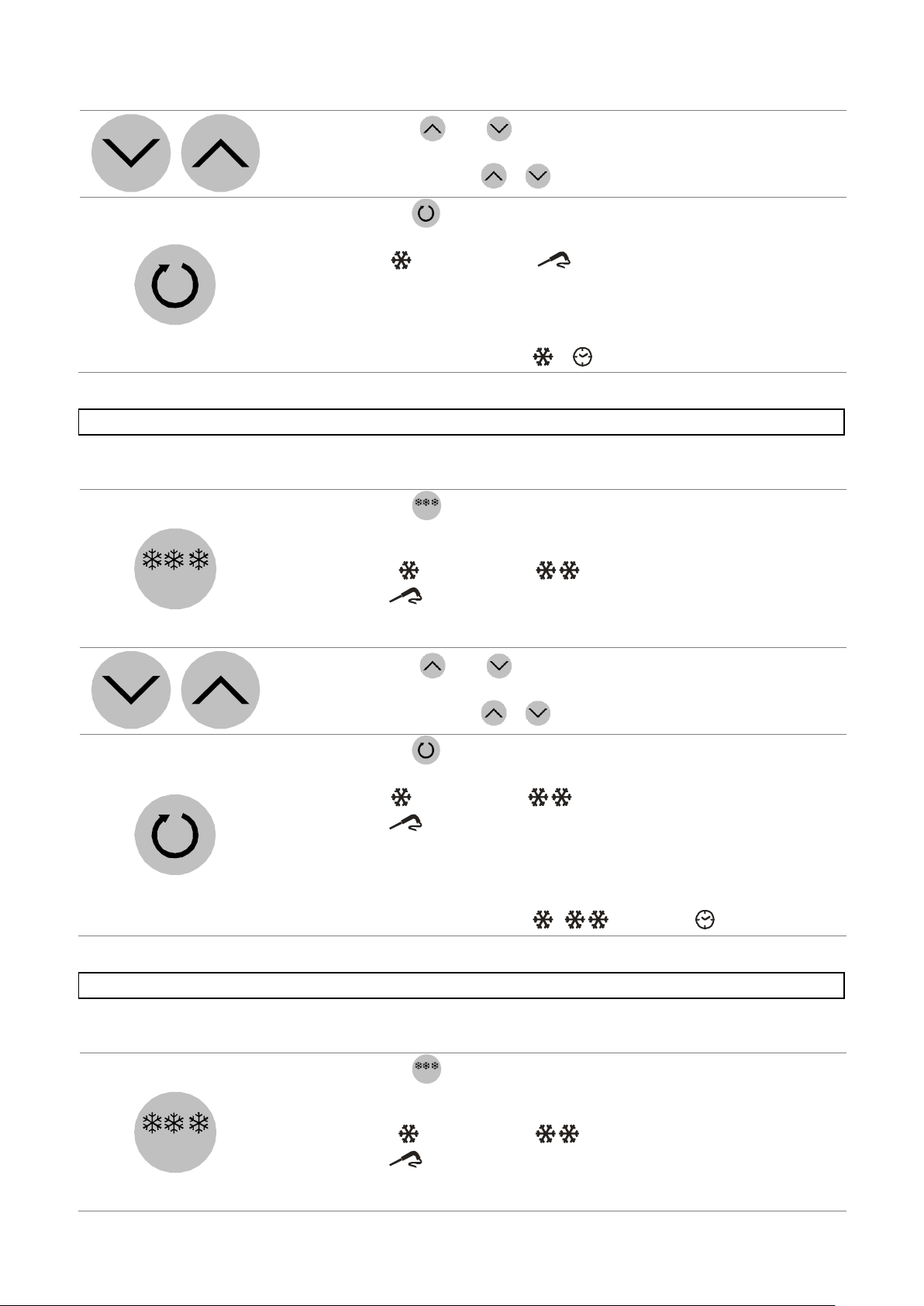

ЦИКЛ СНИЖЕНИЯ .................................................................................................................................... 19

ПРЕДВАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ .......................................................................................................................... 20

ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT С ЗОНДОМ В СЕРДЦЕВИНУ ................................................................ 20

ЦИКЛ СНИЖЕНИЯ HARD С ЗОНДОМ В СЕРДЦЕВИНУ ................................................................................................. 20

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ HARD С ЗОНДОМ В СЕРДЦЕВИНУ ................................................................. 21

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ SOFT С ЗОНДОМ В СЕРДЦЕВИНУ .................................................................. 21

ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT ПО ВРЕМЕНИ ...................................................................................... 22

ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ HARD ПО ВРЕМЕНИ ..................................................................................... 23

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ HARD ПО ВРЕМЕНИ ....................................................................................... 23

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ SOFT ПО ВРЕМЕНИ ........................................................................................ 24

РАЗМОРАЖИВАНИЕ ................................................................................................................................. 24

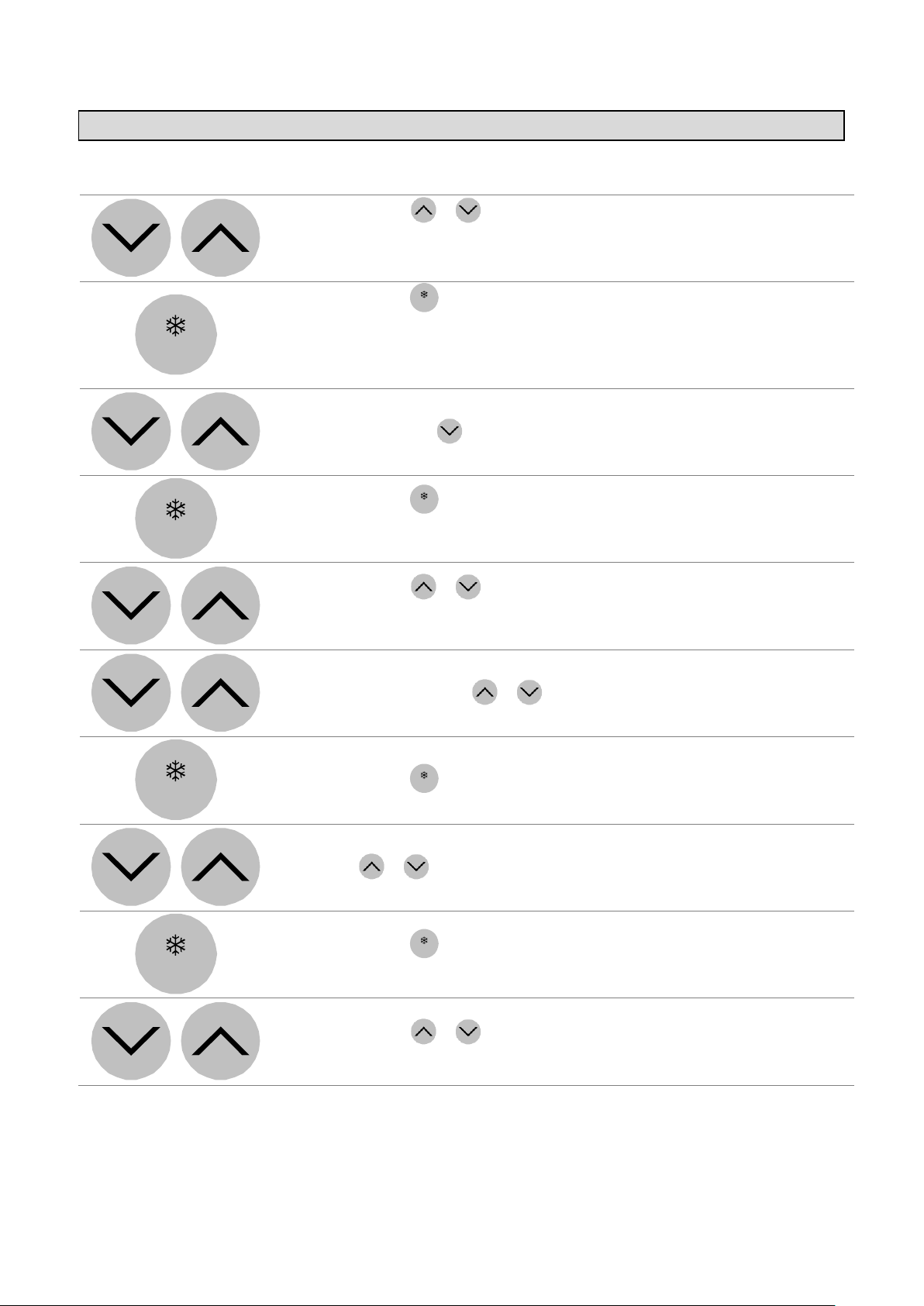

ИЗМЕНЕНИЕ ПАРАМЕТРОВ ...................................................................................................................... 25

СИГНАЛИЗАЦИИ ...................................................................................................................................... 26

СИГНАЛЫ ....................................................................................................................................................................... 26

ИНДИКАЦИЯ .................................................................................................................................................................. 27

СИГНАЛИЗАЦИИ ............................................................................................................................................................ 27

ОШИБКИ ........................................................................................................................................................................ 28

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ .............................................................................. 29

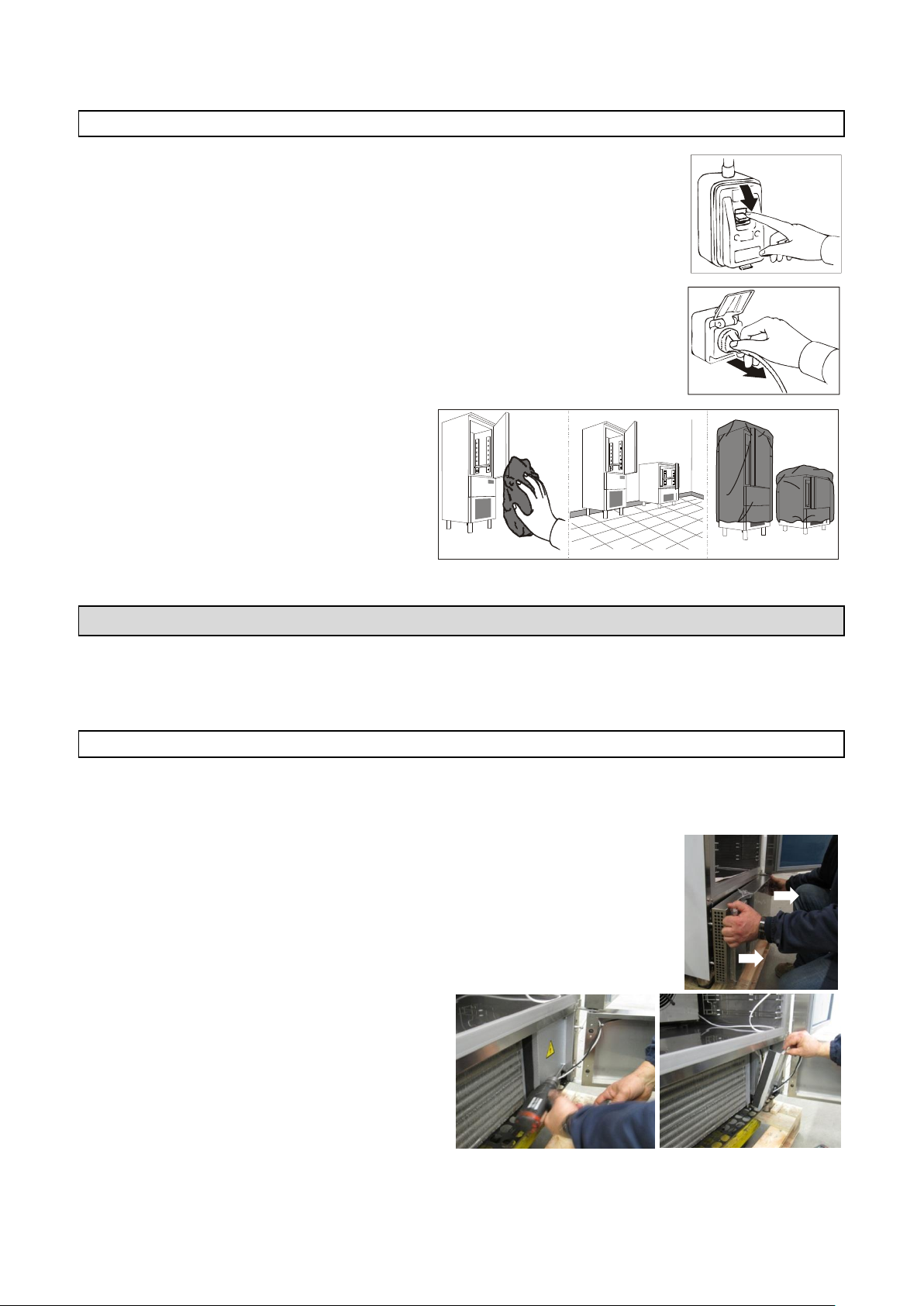

ЧИСТКА И ТЕКУЩИЙ УХОД ...................................................................................................................... 29

ЧИСТКА ЯЧЕЙКИ ............................................................................................................................................................ 29

ЧИСТКА ВОЗДУШНОГО КОНДЕНСАТОРА ..................................................................................................................... 30

УХОД ЗА НЕРЖАВЕЮЩЕЙ СТАЛЬЮ ............................................................................................................................. 30

ПЕРЕРЫВ В РАБОТЕ ....................................................................................................................................................... 31

3

3270360_RU

ЧРЕЗВЫЧАЙНЫЙ ПРОФИЛАКТИЧЕСКИЙ РЕМОНТ .................................................................................. 31

Имя Фамилия

Адрес

Тел./ Факс

УХОД ЗА ЭЛЕКТРИЧЕСКИМ ЩИТКОМ .......................................................................................................................... 31

ТЕХОБСЛУЖИВАНИЕ КОНДЕНСАТОРНОЙ УСТАНОВКИ .............................................................................................. 33

ЗАВОДСКАЯ ПАСПОРТНАЯ ТАБЛИЧКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ ........................................................... 33

Вписать номер телефона сервисной службы, специализированной по техническому обслуживанию.

4

3270360_RU

ОБЩИЕ ЗАМЕЧАНИЯ ПО ПОСТАВКЕ

ОБЩИЕ МЕРЫ ПРЕДОСТОРОЖНОСТИ

Поздравляем Вас с удачным выбором и желаем использовать как можно лучше Наши аппараты,
следуя необходимым инструкциям, находящимся в этом руководстве.
Обязанностью пользователя является внимательное чтение руководства и постоянное обращение к
нему, хранение руководства в доступном и известном всем уполномоченным операторам месте.
Аппарат предназначен только для действий, для которых он был разработан и должен
использоваться только квалифицированными специалистами, так как является оборудованием для
профессионального использования.
Компания-изготовитель отклоняет всякую ответственность и любые гарантийные обязательства в
случае нанесения ущерба оборудованию, людям или имуществу, возникшего из-за неправильной
установки, ненадлежащего использования необученным персоналом, модификаций или неуказанных
операций, использования неоригинальных или неспецифицированных запасных частей,
несоблюдение, даже частичное, указаний, приведенных в данном руководстве.
Помните, что запрещена любая перепечатка руководства и из-за постоянного поиска новшевств, качества
и технологии характеристик, предстваленные здесь, могут быть без предупреждения изменены.

СПИСОК НОРМАТИВНЫХ ИЗЛОЖЕНИЙ

Понизитель температуры, Нами сконструированный отвечает следующим национальным и
европейским директивам:

2006/42 (директивы машин)
2006/95 (директива низкого напряжения)
2004/108 (директива ЕМС)
97/23 (директива PED)
93/68 (директива нового подхода)
2002/95 (директива RoHS)
2002/96 (директива RAEE)

658/88 СЕЕ
108/89 СЕЕ

DPR 327/80 арт.31 (Италия)

D.M. 15-06-71 (Италия)
D.L.№110 27-01-92 (Италия)
J.O 16-07-74 №74-163 (Франция)

и следующие европейские нормативы:
EN55014-1;EN55104-2
EN61000-3-2 ; EN61000-3-3
EN60335-1;EN60335-2-89
EN378-I-II

ТРАНСПОРТИРОВКА И ПЕРЕМЕЩЕНИЕ

При транспортировке и перемещении необходимо принять все необходимые меры предосторожности,
чтобы не повредить аппарат, принимая во внимание указания, приведенные на его упаковке.
При поставке проверить целостность упаковки и отсуктствие возможного ущерба, причиненного при
транспортировке.
Если это не так, немедленно свяжитесь с продавцом.

РАСПАКОВКА

Установка должна выполняться квалифицированным и/или уполномоченным
персоналом.

После снятия упаковки убедиться в целостности аппарата, проверить наличие
всех частей или компонентов и проверить, что характеристики и состояние
соответствуют спецификациям Вашего заказа.
Если это не так, немедленно свяжитесь с продавцом.

Снять защитную пленку из пвх со всех сторон аппарата.

Внимание: все материалы упаковки должны быть утилизированы в
соответствии с действующими законами страны использования аппарата и,

в любом случае, не должны быть выброшены в окружающую среду.

5

3270360_RU

ОБЩИЕ ПРАВИЛА БЕЗОПАСНОСТИ

Пользователь несет ответственность за операции с аппаратом, выполненные без соблюдения
указаний данного руководства, рекомендуется выполнять периодическое обучение всего персонала,
уполномоченного для работы с аппаратом.

Список некоторых общих правил безопасности:

- не дотрагиваться до аппарата мокрыми или влажными руками или ногами

- не вставлять отвертки, кухонные инструменты и т.д. между защитными ограждениями и
движущимися частями

- перед выполнением любых операций по чистке и техническому обслуживанию отсоединить
аппарат от сети электропитания

- не тянуть за кабель питания для отсоединения машины от электрической сети

- во время загрузки/выгрузки продукта из аппарата использовать кухонные перчатки

- использовать игольчатый зонд только для определения температуры внутри продукта,
обращаясь с ним осторожно

6

3270360_RU

УСТАНОВЛЕНИЕ

Модель

Количество

воздуха

(м.куб./ч)

10 кг

1.100

20 кг

3.500

N

P

1 2 6

3

4 5 7

R

E

F

A

B

C

D

A

B

C

D

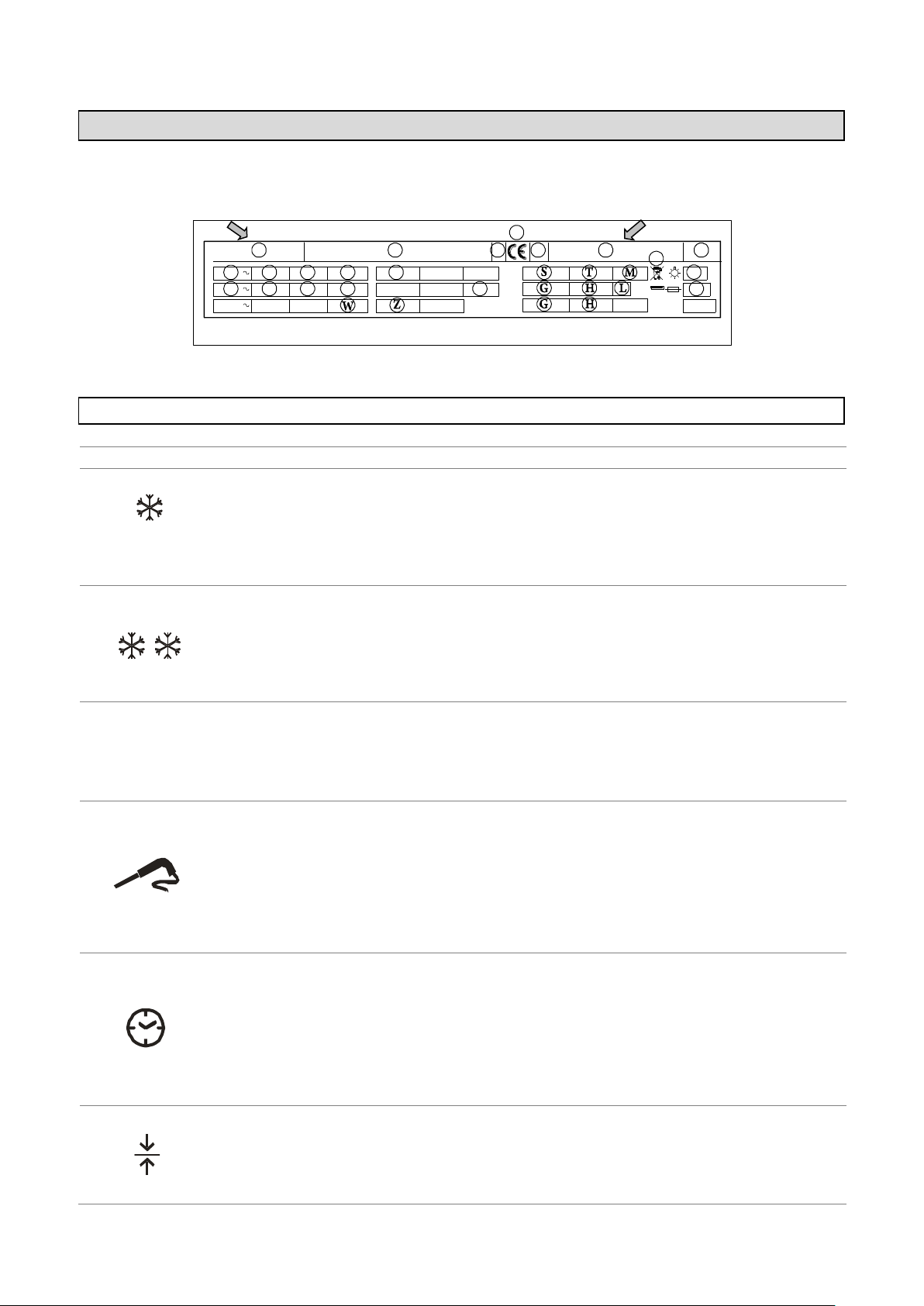

ПАСПОРТНЫЕ ДАННЫЕ

Проверьте, что характеристики заводской паспортной таблички и технические характеристики
электрической линии соответствуют (В, кВт, Гц, число фаз и наличие Мощности сети).

Для связи с конструктором смотрите номер щитка машины, соотнося его с заводсткой паспортной
табличкой технических характеристик.

Содержание технической таблички:

1) Модель

2) Конструкторская фирма и ее адрес

3) Аббревиатура СЕ

4) Год изготовления

5) № технического паспорта

6) Класс электрической изоляции

7) Степень защиты корпусов электрических

приборов

A) Напряжение электрического питания
B) Интенсивность электрического тока
C) Частота
D) Номинальная мощность
E) Общая мощность ламп

F) Ток предохранения
G) Тип жидкости охлаждения
H) Количество охлаждающей жидкости
L) Класс температуры
M) Максимальное давление идропитания
N) температура ячейки
P) Расширяемая жидкость
R) Символ ОЭЭО
S) Water temperature
T) Water consumption
W) Мощность нагревательных лементов
Z) Least pressure

Для групп воздушных конденсаторов рабочая температура окружающей среды не должна превышать
38°С. Кроме того 32°C не гарантирует декларируемых отдач.

7

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА ОКРУЖАЮЩЕЙ СРЕДЫ

Минимальный обмен воздуха

3270360_RU

МЕСТОРАСПОЛОЖЕНИЕ

Машина должна быть установлена и подверждена техническому осмотру в комплекте, с соблюдением
норм и правил по предотвращению несчастных случаев на производстве, местных директив и
действующих нормативов.
Установщик проводит определение возможных предписаний, установленных санитарным надзором.

 Разместить машину на предназначенное место.

 Избегать мест под прямыми солнечными лучами
 Избегать закрытых мест с высокими температурами и плохим обменом

воздуха.

 Запрещено устанавливать машину около любых источников тепла.

 Устанавливать машину с соблюдением

минимальной дистанции 100мм со сторон хода и
выхода воздуха.

 Установить уровень машины посредством регулирования ножек.

Внимание: Если установка оборудований не отрегулирована их функционирование и утечка

конденса могут быть рискованными.

8

3270360_RU

DC51
DF31
DF51

60

130

1410

900

720

530

620

DC51M
DF31M
DF51M

100 130

1565

1850

830

600

700

DF101L

445

800

1700

150

60 60680

75

75650

745

740

80

66,5 66,5

80

612

60

60625

60

110

1390

820

700

530

620

745

740

80

66,5 66,5612

60 60625

Сверьте размеры Вашего аппарата.

ГАБАРИТНЫЕ РАЗМЕРЫ

9

3270360_RU

DF351H

104

163

1295

750

777

510

650

927

675

75

760

50340

50 210

83,5 83,5

Модель

DC51 - DC51M

(10Кг)

DF31 – DF31M

(10Кг)

DF351H

(10Кг)

DF51 - DF51M

(10Кг)

DF101L
(20Кг L)

Вес брутто

125/130

125/130

135

125/130

225

Вес нетто

115/120

115/120

120

115/120

200

Размеры

745x720x820
745x720x900

745x720x820
745x720x900

927x777x750

745x720x820
745x720x900

800x830x1850

Емкость

Масса для цикла [Кг] (+70°C ÷ +3°C)

12

10,8

10,8

20

42

Масса для цикла [Кг] (+70°C ÷ -18°C)

-

3,6

3,6

12

25

Внутренний объем [l]

90

90

90

90

195

Проводники

GN1/1

600x400

GN1/1

600x400

GN1/1

600x400

GN1/1

600x400

Число бачков

5 5 5 5 10

Электричество

Напряжение [В]

230V 1N~

230V 1N~

230V 1N~

230V 1N~

400V 3N~

Частота [Гц]

50

50

50

50

50

Потребление [A]

5,3

4,5 5 6,2

6

Мощность потребления [Вт]

850

750

850

1350

3200

Группа холодильника

Мощность холодильника [Вт]

695

577

694

887

3136

Тем-ра испарения e [°C]

-10

-23,3

-23,3

-23,3

-23,3

Тем-ра охлаждения [°C]

+90+3

+90+3

+90+3

+90+3

+90+3

Время охлаждения [мин]

90

90

90

90

90

Тем-ра замораживания [°C]

-

+90-18

+90-18

+90-18

+90-18

Время замораживания [мин]

-

240

240

240

240

Тем-ра конденсации [°C]

+54,5

+54,5

+54,5

+54,5

+54,5

Тем-ра макс.окр.среды [°C]

+32

+32

+32

+32

+32

Тип компрессора

Гермет.

Гермет.

Гермет.

Гермет.

Гермет.

Жидкость охлаждения

R404A

R404A

R404a

R404A

R404A

Загрузка жидкости охл. [гр.]

500

450

450

1400

2000

Конденсация

Воздух

Воздух

Воздух

Воздух

Воздух

Громкость [дБ] (A)

72

65

65

65

72

ЗОНД ПРИ ОТДЕЛЬНОМ СНЯТИИ
ПОКАЗАНИЙ

-

-







ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Сверьте технические характеристика Вашего аппарата.

GN1/1

10

3270360_RU

ЭЛЕКТРИЧЕСКОЕ СОЕДИНЕНИЕ

При монтаже аппарата необходимо установить двухполярный выключатель
соответствии с действующими нормами страны установления.

Электрическое подключение выполняется в задней части аппарата.

Электрические кабели питания должны быть правильно рассчитаны и выбраны
в зависимости от условий монтажа..

Для моделей весом 10кг предусмотрены 3м однофазного кабеля (3G 1,5мм²) с
вилкой SCHUKO.
Для моделей весом 20кг предусмотрены 3,5м электрического шнура для
трехфазного питания (5G 1, 5мм²) без розетки.

Проводник заземления должен быть правильно соединен с действующей
установкой заземления.

Фирма-производитель несет ответственность и все обязательства по гарантии, в случае
определения ущерба аппаратуре, людям и предметам, ей вменяется в вину неправильная
установка и/или не соблюдение действующих законов и взлома любых частей аппаратв
(электрической установки, термодинамики или гидравлики).

ВЫБРОСА КОНДЕНСАТА

Устройства оснащены емкостью для сбора конденсата. Емкость вынимается из нижней части
аппарата.

ПРОВЕДЕНИЕ ПРИЕМОЧНЫХ РАБОТ

Если аппаратура была транспортирована в горизонтальном положении, а не в вертикальном НЕ
ПОДАВАТЬ НАПРЯЖЕНИЯ, А ПОДОЖДАТЬ НЕ МЕННЕ 24-х ЧАСОВ ПЕРЕД НАЧАЛОМ РАБОТЫ.

Компания-изготовитель отклоняет любую ответственность и любые гарантийные

обязательства в случае нанесения повреждений оборудования, обусловленных

транспортировкой в горизонтальном положении.

Контроль:

1) Внешняя температура должна быть между 15°C и 38°C.

2) Подать напряжение аппаратуры и подаждать 30 минут перед началом использования, если
внешняя температура «низкая».

3) Проверить потребление

4) Произвести хотя бы один полный цикл снижения

11

3270360_RU

СИСТЕМА КОНТРОЛЯ И НАДЕЖНОСТИ

Информация, зарезервированная специализированному персоналу.

 Микровыключатель несет: блокировку функционирования аппарата, если открыта дверь
 Пробки общей защиты: защищают всю систему мощности от возможных перегрузок и короткого

замыкания

 Термическое реле компрессора: срабатывает при вероятности перегрузки или анамалий

функционирования

 Термическое реле мотовентилятора: срабатывает при вероятности перегрузки или анамалий

функционирования

 Контроль надежности: вступает при вероятности перегрузки или анамалий функционирования
 Контоль температуры камеры: управляется зондом NTC через специальную электронную схему
 Контоль температуры в сердцевине: управляется зондом РТ100 через электронную схему
 Утечка контролируемых веществ: Аппаратуру, вмещающую охлаждающую жидкость в

количестве, превышающем 3 кг, необходимо контролировать ежегодно, чтобы выявить
своевременно утечку.

ТЕХНИЧЕСКАЯ СХЕМА РЕФРИЖЕРАТОРА

1) R404A : состав жидкости

 трехвалентный фторэтан (HFC 143a) 52%
 пятивалентный фторэтан (HFC 125) 44%
 четырехвалентный фторэтан (HFC 134a) 4%

GWP = 3750
ODP = 0

2) Распознование опасностей

Продолжительные ингаляции могут спровоцировать анестетические эффекты. Длительное
ппребыванаие вызывает аномалии в сердечном ритме и может спровоцировать внезапную смерть.
Продукт сформированный как облако или брызги может спровоцировать язвы на глазах или на коже.

3) Меры первой помощи

 Ингаляция: удалить пострадавшего от источника испарения и держать его в тепле и покое. Если

необходимо дать ему кислородную подушку. Сделать искусственное дыхание, если оно
остановнено. В случае остоновки сердца, сделать прямой массаж сердца. Немедленно вызвать
скорую помощь.

 Контакт с кожей: промыть водой замороженные зоны. Снять зараженную одежду.

ВНИМАНИЕ: одежда может пристать к телу в случае отморожения.
Вслучае контакта с телом, немедленно обильно промыть теплой водой. Если появляются
симптомы (раздражение или повление волдырей ) вызвать медицинскую помощь.

 Контакт с глазами: немедленно промыть глаза специальной жидкость для глаз или теплой водой,

проподнимая веки, хотя бы на 10 минут. Вызвать медицинскую помощь.

 В случае попадания в желудок: может спровоцировать рвоту. Если пострадавший в сознании,

ополоснуть ему рот водой и дать выпить 200 – 300 мл. воды. Вызвать медицинскую помощь.

 Дополнительное медицинское лечение: Симптоматический уход и терапия, как было

вышеуказанно. Не вводить адреналина и аналогичные медицинские препараты воизбежания
сердечной аритмии с возможной остановкой сердца.

4) Экологическая информация

Стойкость и деградация

 HFC 143a: медленно разлагается в нижней атмосфере (тропосфера). Длительность в атмосфере 55 лет.
 HFC 125: медленно разлагается в нижней атмосфере (тропосфера). Длительность в атмосфере 40 лет.
 HFC 134a: очень быстро разлогается в нижней атмосфере (тропосфера). Длительность в

атмосфере 15,6 лет.

 HFCs 143a, 125, 134a: не влияет фотохимический смог ( т.е не входит в состав летучих

органических компонентов – VOC – по соглашению UNICE (Союз промышленных предприятий
европейских сообществ)). Не провоцирует разжижение озона.
Выбросы продукта в атмосферу не провоцируют заражение воды на длительный период.

12

3270360_RU

ВЫБРОС ОТХОДОВ

СКЛАДИРОВАНИЕ ОТХОДОВ

В конце жизненного цикла продукта не выбрасывать аппаратуру в окружающую среду. Перед
выбросом двери аппаратуры должны быть демонтированны.
Допускается временное складирование отдельных отходов под видом выброса посредством
обработки окончательного складирования. Руководствуясь действующими законами по охране
окружающей среды страны потребителя.

ПРОЦЕДУРА РАЗБОРКИ АППАРАТУРЫ

В каждай стране существуют свои закону по выбросу ненужной аппаратуры, но существуют и общие
правила.
Главным образом ненужную аппаратуру сдают в специальные центры по демолизации.
Разобрать аппаратуру по природе своего химического состава, помня, что в состав компрессора
входят смазочные масла и охлаждающая жидкость, которые могут быть использованы заново в
выпуске холодильников и, что компоненты холодильника это специальные отходы ассимилируемые
службой переработки отходов.
Сдавать на выброс непригодную аппаратуру, разбирая электрические части и любые замки для
избежания закрытия кого-либо внутри.

ОПЕРАЦИИ ПО РАЗБОРКЕ ДОЛЖНЫ ПРОВОДИТЬСЯ КВАЛИФИЦИРОВАННЫМ ПЕРСОНАЛОМ.

БЕЗОПАСНОСТЬ ПРИ СБОРЕ ОТХОДОВ ЭЛЕКТРИЧЕСКОГО И ЭЛЕКТРОННОГО
ОБОРУДОВАНИЯ (ДИРЕКТИВА 2002/96/EC)
Не распространять вредный материал в окружающую среду. Осуществлять переработку в
соответствии с действующими законами в этой области.

Согласно директиве 2002/96 ( Отходы Электрического и Электронного Оборудования - WEEE),
пользователь обязан сдать указанные отходы в специальное место переработки, или вернуть их
продавцу, еще установленными при новом приобретении.
Вся аппаратура, которая должна быть переработанная согласно директиве WEEE 2002/96, отмечена

одним специальным символом .

Незаконная переработка Отходов Электрического и Электронного оборудования наказуема
санкциями, отрегулированными действующими законами по территории, на которой
установлено нарушение.

Отходы Электрического и Электронного оборудования могут содержать опасные вещества с
эффектами потенциально вредными на окружающую среду и на здоровье людей. Советуется
осуществлять этот сбор правильным способом.

13

3270360_RU

ФУНКЦИОНИРОВАНИЕ

Модель

Максимальная эффективность

цикла

Емкость

h

+70[°C]+3[°C]

+70[°C]-18[°C]

n° max

GN

EN

DC51 - DC51M

12[кг]

-

5

1/1

600x400

40

DF31 – DF31M

10,8[кг]

3,6[кг]

5

1/1

600x400

40

DF351H

10,8[кг]

3,6[кг]

5

1/1 - -

DF51 – DF51M

20[кг]

12[кг]

5

1/1

600x400

40

DF101L

42[кг]

25[кг]

10

1/1

600x400

40

ОБЩЕЕ ОПИСАНИЕ

Шкаф быстрого охлаждения - это охлаждающий аппарат, способный понизить температуру продукта
сразу после термообработки до +3°C (охлаждение до положительной температуры) и до -18°C
(охлаждение до отрицательной температуры) таким образом, чтобы хранить его на протяжении
максимально длительного периода без ухудшения его органолептических характеристик.
Емкость по массе продукта для понижения и/или замораживания зависят от выбранной Вами модели.

КАК ПОДГОТОВИТЬСЯ К РАБОТЕ

Необходимо тщательно очистить камеру понижения перед началом работы, используя специально
предназначенное моющее средство или раствор горячей воды с бикарбонатом соды, для избежания
конденсата как следствия конечной проверки фирмы-изготовителя.

Скорость быстрого понижения и замораживания зависит от следующих факторов:

а) форма, тип и материалы используемых контейнеров;
б) использование крышек на контейнерах;
в) характеристики продукта (плотность, содержание воды, содержание жиров);
г) начальная температура;
д) тепловая проводимость продукта.

Время быстрых положительного и отрицательного снижений - в функции типа обрабатываемого
продукта.
В общем, программы, которыми оснащена машина, основаны на управлении температурой камеры,
скоростью вентиляторов и временем охлаждения, во всяком случае никогда не превышать 3,6кг
загрузки (для гастроемкостей GN1/1, EN1/1 или 60x40) или 7,2кг загрузки (для гастроемкостей GN2/1,
EN2/1 или 60x80) и толщину 50мм в фазе охлаждения до отрицательной температуры и 80мм в фазе
охлаждения до положительной температуры (таб.2).
Проверить, что программа охлаждения до положительной температуры до +3°C внутри продукта не
занимает время, превышающее 90 минут и, что программа охлаждения до отрицательной
температуры до -18°C внутри продукта не превышает 4 часа.
Рекомендуется перед выполнением программы охлаждения предварительно охладить рабочую камеру
и не накрывать продукты питания во время выполнения программы, чтобы не увеличивать время.
Если объём продуктов позволяет, использовать всегда зонд в сердцевину, чтобы знать точную
температуру, достигнутую в сердцевине продукта, и не прерывать цикл, прежде чем не достигнута
температура +3°C в положительном снижении и -18°C в случае отрицательного снижения.

таб.2

14

3270360_RU

SO N D A A SIN GOLO
RIL EVAM E N TO

CU O R E P R O D O T TO

0.5 - 2 cm.

ЗОНД ПРИ ОТДЕЛЬНОМ
СНЯТИИ ПОКАЗАНИЙ

СЕРДЦЕ ПРОДУКТА

ЗАГРУЗКА МАШИНЫ

Быть осторожными, что продукты, температуру которых нужно понизить не
были наложены одно на другое. Толщина должна быть меньше 50мм при
отрицательном снижении и 80мм при положительном снижении.

Проследите, чтобы пространство между бачками разрешало
соответствующей циркуляции воздуха.

В моделях с тележками располагать структуру крепления решеток
в центре камеры.

РАЗМЕЩЕНИЕ ЛОТКОВ

Размещать лотки в части более близкой к испарителю.

Если аппарат не занят полностью предусмотренными лотками, разместите их
равномерным образом.

ЗОНД В СЕРДЦЕВИНУ

Чтобы гарантировать правильное расположение зонда ссылаться на следующие фигуры.

15

3270360_RU

A

B

C

ТЕМПЕРАТУРЫ

Избегать оставлять при температуре окружающей среды продукты после термообработки, которые
следует охладить/заморозить.
Избегать потерь влажности, иначе продукт может потерять сохраненный аромат.
Рекомендуется начать программу охлаждения/заморозки сразу после завершения фазы
приготовления или термообработки, стараясь поместить продукт в аппарат при температуре не ниже
+70°C. После термообработки можно поместить в аппарат продукт также при очень высоких
температурах, превышающих +100°C, если только камера была предварительно охлаждена.
Тем не менее, следует учитывать, что время охлаждения программ всегда начинаются с температуры
+90°C, при охлаждении до положительной температуры от +90°C до +3°C и при охлаждении до
отрицательной температуры от +90°C до -18°C.

ДЛИТЕЛЬНОСТЬ СОХРАНЕНИЯ

Сваренный и подверженный понижению продукт может храниться в
холодильнике, сохраняя органолептические качества до 5 дней со дня
обработки.
Сваренный и замороженный продукт может храниться в холодильнике,
сохраняя органолептические качества в течении многих месяцев со дня
обработки.
Важно соблюдать цепь холода, поддерживая в течении консервации
постоянную температуру между 0°С÷4°С включительно, в зависимости от
продукта.
Применяя вакуумную технику время консервации может быть увеличено приблизительно до 15 дней.
Продукты, которые перенесли цикл отрицательного снижения, могут сохранятся надёжно от 3-х до
18-х месяцах, в зависимости от обрабатываемого продукта.
Важно соблюдать температуру консервации равную или ниже -20 °C.
Обработанный продукт должен быть защищен плёнкой для пищевых продуктов (лучше в вакууме) и
должен иметь самоклеющуюся этикетку, на которой должно быть указано нестирающимися буквами
содержимое [A], день приготовления [B] и дату срока годности [C].

16

3270360_RU

CHILL

FREEZE

HARD

КЛАВИША STANDBY/ON

С платой в режиме ожидания::

• непрерывное нажатие в течение 1 секунды позволяет включить плату

С платой в режиме стоп e ciclo selezionato:

• одно давление позволяет начать осуществление цикла

С платой при осуществлении цикла:

• одно давление позволяет заблокировать ход цикла
ЗАМЕТКА: В каком бы состоянии не находилась плата непрерывное

давление больше, чем на три секунды позволяет отключить плату.

CHILL

КЛАВИША ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT

С карты в стоп:

• одно давление позволяет отобрать цикл положительного снижения
Soft

FREEZE

КЛАВИША ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ

С карты в стоп:

• одно давление позволяет отобрать цикл отрицательного снижения

HARD

КЛАВИША СНИЖЕНИЯ HARD

При выбранном цикле охлаждения

• однократное нажатие позволяет выбрать положительное/отрицательное
интенсивное (Hard) охлаждение

КЛАВИША DEFROST

С карты в стоп:

• la pressione per 4 sec permette di avviare un ciclo di sbrinamento

(se necessario)

КЛАВИШИ DOWN И UP
Позволяют увеличить или уменьшить показатель

С карты в стоп:

• непрерывное нажатие в течение 1 секунды кнопки позволяет
войти в меню отображения зондов

СВЕТОДИОД ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ

Включена во время охлаждения до положительных температур, мигает в
стадии выбора

ПАНЕЛЬ УПРАВЛЕНИЯ

На рисунке представлена панель управления устройства, в списке приведены описания и функционал
отдельных элементов управления.

17

3270360_RU

СВЕТОДИОД ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ

Включена во время охлаждения до отрицательных температур, мигает в
стадии выбора

HARD

СВЕТОДИОД СНИЖЕНИЯ HARD

Включена во время интенсивного (hard) охлаждения, мигает в стадии
выбора, выключена при неактивированной функции

СВЕТОДИОД ЗОНД В СЕРДЦЕВИНЕ

Включена во время цикла с использованием термощупа, мигает в
стадии выбора или во время сигнализации о том, что игольчатый датчик
не введен

СВЕТОДИОД ВРЕМЕНИ

Включена во время цикла по времени, мигает в стадии выбора

СВЕТОДИОД СОХРАНЕНИЯ

Включена во время стадии хранения после охлаждения, мигает во
время цикла, когда отображается зонд отсека

СВЕТОДИОД DEFROST

Включена во время оттаивания, мигает во время стекания капель

СВЕТОДИОД ПРЕДВАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ

Включена или мигает во время цикла предварительного охлаждения

СВЕТОДИОД ON/OFF

Горит, когда платой в режиме ожидания, погашенная во всех других
состояниях

СВЕТОДИОД ФАРЕНГЕЙТА

Единицей измерения температуры является градус Фаренгейта

СВЕТОДИОД ЦЕЛЬСИЯ

Единицей измерения температуры является градус Цельсия

18

3270360_RU

ПРОДУКТ

ПРОТВИНЬ

МАКСИМАЛЬНАЯ

ЗАГРУЗКА

ТОЛЩИНА

ПРОДУКТА

ВРЕМЯ

СНИЖЕНИЯ

ИСПОЛЬЗУЕМЫЙ ЦИКЛ

ПЕРВЫЕ БЛЮДА

Бэшамэль

GN1/1 ч60

6 л

4 cm

70 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Бульон мясной

GN1/1 ч110

8 л

6-7 cm

110 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Макароны в духовке

GN1/1 ч40

4 Кг

3-4 cm

40 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Овощной суп

GN1/1 ч100

5 л

5 cm

100 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Макаронные изделия

GN1/1 ч40

1 Кг

5 cm

20 минут

ОТРИЦАТЕЛЬНЫЙ

Подлива из помидоров

GN1/1 ч60

5 Кг

5 cm

90 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Суп из фасоли

GN1/1 ч60

5 Кг

5 cm

100 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Суп из рыбы

GN1/1 ч60

4 Кг

5 cm

110 минут

ПОЛОЖИТЕЛЬНАЯ HARD

МЯСО И ПТИЦА

Жаркое из мяса

GN1/1 ч60

8 Кг

10 cm

110 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Жаркое из говядины

GN1/1 ч60

8 Кг

15 cm

110 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Варённая говядина

GN1/1 ч60

6 Кг

12-18 cm

110 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Грудина из курицы

GN1/1 ч40

5 Кг

4-5 cm

30 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

Рост-биф

GN1/1 ч40

4 Кг

10-15 cm

80 минут

ПОЛОЖИТЕЛЬНАЯ HARD

РЫБА

Черна целая в духовке

GN1/1 ч40

3 Кг

5-10 cm

110 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Рак-богомол морской

GN1/1 ч40

2 Кг

3 cm

25 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Мидии в вакууме

GN1/1 ч60

2 Кг

максимум 3-4 cm

20 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Рыбный салат

GN1/1 ч40

4 Кг

3-4 cm

30 минут

ПОЛОЖИТЕЛЬНЫЙ

Полип варённый

GN1/1 ч60

5 Кг

-

60 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Каракатица в подливе

GN1/1 ч60

4 Кг

4-5 cm

60 минут

ПОЛОЖИТЕЛЬНАЯ HARD

ОВОЩИ

Морковь приправленная
трюфелями

GN1/1 ч60

4 Кг

4-5 cm

60 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Грибы приправленные
трюфелями

GN1/1 ч60

4 Кг

4-5 cm

60 минут

ПОЛОЖИТЕЛЬНАЯ HARD

Кабачки приправленные
трюфелями

GN1/1 ч60

3 Кг

4-5 cm

90 минут

ПОЛОЖИТЕЛЬНАЯ HARD

КОНДИТЕРСКАЯ/ДЕССЕРТ

Пудинг ванильный и
шоколадный

GN1/1 ч60

6 л

4-5 cm

90 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

Крем английский

GN1/1 ч60

3 л

4-5 cm

100 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

Крем заварной

GN1/1 ч60

3 л

4-5 cm

100 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

Варённые сливки (одна
порция)

GN1/1 ч40

3 л

6 cm

60 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

Мягкое мороженое

GN1/1 ч40

3 Кг

4-6 cm

50 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

Тирамису

GN1/1 ч60

5 Кг

4-5 cm

45 минут

ПОЛОЖИТЕЛЬНАЯ SOFT

ЦИКЛ СНИЖЕНИЯ

 ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT С ЗОНДОМ В СЕРДЦЕВИНУ: подходящий цикл

охлаждения елементов питания толщиной в 4 [см], используя температуру камеры около 0 [°C].
Цикл осуществляется с помощью зонда в сердцевину.

 ЦИКЛ СНИЖЕНИЯ HARD С ЗОНДОМ В СЕРДЦЕВИНУ: подходящий цикл охлаждения элементов

питания толщиной более 4 [см], используя переменную температуру камеры от -30[°C] до -5[°C].
Цикл осуществляется с помощью зонда в сердцевину.

 ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ SOFT С ЗОНДОМ В СЕРДЦЕВИНУ: цикл, подходящий

для замораживания продуктов питания, требующих осторожного обращения, с использованием
изначально температуры камеры около 0[°C]. Цикл осуществляется с помощью зонда в
сердцевину.

 ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ HARD С ЗОНДОМ В СЕРДЦЕВИНУ: цикл пригодный для

замораживания продукта, используя температуру в камере около -30[°C]. Цикл осуществляется с
помощью зонда в сердцевину.

 ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT ПО ВРЕМЕНИ: подходящий цикл охлаждения

елементов питания толщиной в 4 [см], используя температуру камеры около 0 [°C]. Цикл
осуществляется по времени.

 ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ HARD ПО ВРЕМЕНИ: подходящий цикл охлаждения

элементов питания толщиной более 4 [см], используя переменную температуру камеры от -30 [°C]
до -5[°C]. Цикл осуществляется по времени.

 ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ SOFT ПО ВРЕМЕНИ: цикл, подходящий для

замораживания продуктов питания, требующих осторожного обращения, с использованием
изначально температуры камеры около 0[°C]. Цикл осуществляется по времени.

 ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ HARD ПО ВРЕМЕНИ: цикл пригодный для

замораживания продукта, используя температуру в камере около -30[°C]. Цикл осуществляется по
времени.

ЗАМЕТКА: В конце фазы снижения происходит автоматический переход в сохранение (+2 [°C] в конце

положительного снижения;-22 [°C] в конце отрицательного снижения).

Время понижения

19

3270360_RU

CHILL

Нажимать кнопку

CHILL

в течение 1 сек. для запуска цикла

предварительного охлаждения

Пиктограмма мигает

CHILL

Нажимать кнопку

CHILL

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма и пиктограмма мигают

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

Нажимать кнопку или в течение 15 секунд для входа в режим
изменения значения

Пользоваться клавишами и чтобы изменить показатель

Нажимать кнопку чтобы начать цикл

Пиктограмма и пиктограмма остаются гореть постоянным
светом: запускается тест проверки правильного введения термощупа

Если тест успешно завершается, цикл запускается, в противном случае
запускается положительный мягкий (soft) цикл по времени, остаются

гореть пиктограммы и

CHILL

Нажимать кнопку

CHILL

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма и пиктограмма мигают

HARD

Нажимать кнопку

HARD

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма HARD мигает

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

ПРЕДВАРИТЕЛЬНОГО ОХЛАЖДЕНИЯ

Рекомендуется запустить цикл охлаждения до выбора какого-либо цикла разморозки.

При достижении температуры камеры -25°C предварительное охлаждение продолжается,
пиктограмма остается гореть постоянным светом и зуммер активируется на 1 сек.

ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT С ЗОНДОМ В СЕРДЦЕВИНУ

ВНИМАНИЕ: для выполнения цикла по температуре необходимо правильно ввести игольчатый зонд

ЦИКЛ СНИЖЕНИЯ HARD С ЗОНДОМ В СЕРДЦЕВИНУ

ВНИМАНИЕ: для выполнения цикла по температуре необходимо правильно ввести игольчатый зонд

20

3270360_RU

Нажимать кнопку или в течение 15 секунд для входа в режим
изменения значения

Пользоваться клавишами и чтобы изменить показатель

Нажимать кнопку чтобы начать цикл

Пиктограмма и пиктограмма остаются гореть постоянным
светом: запускается тест проверки правильного введения термощупа

Если тест успешно завершается, цикл запускается, в противном случае
запускается положительный интенсивный (hard) цикл по времени,

остаются гореть пиктограммы и

FREEZE

Нажимать кнопку

FREEZE

Выделить запустить цикл отрицательного снижения с

зондом в сердцевине

Пиктограмма , , пиктограмма , пиктограмма HARD и
пиктограмма мигают

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

Нажимать кнопку или в течение 15 секунд для входа в режим
изменения значения

Пользоваться клавишами и чтобы изменить показатель

Нажимать кнопку чтобы начать цикл

Пиктограмма , пиктограмма , пиктограмма HARD и
пиктограмма остаются гореть постоянным светом: запускается

тест проверки правильного введения термощупа

Если тест успешно завершается, цикл запускается, в противном случае
запускается отрицательный интенсивный (hard) цикл по времени,

остаются гореть пиктограммы , , HARD и

FREEZE

Нажимать кнопку

FREEZE

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма , , пиктограмма , пиктограмма HARD и
пиктограмма мигают

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ HARD С ЗОНДОМ В СЕРДЦЕВИНУ

ВНИМАНИЕ: для выполнения цикла по температуре необходимо правильно ввести игольчатый зонд

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ SOFT С ЗОНДОМ В СЕРДЦЕВИНУ

ВНИМАНИЕ: для выполнения цикла по температуре необходимо правильно ввести игольчатый зонд

21

3270360_RU

HARD

Нажимать кнопку

HARD

Выделить запустить цикл отрицательного снижения

Soft с зондом в сердцевине

Пиктограмма HARD гаснет

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

Нажимать кнопку или в течение 15 секунд для входа в режим
изменения значения

Пользоваться клавишами и чтобы изменить показатель

Нажимать кнопку чтобы начать цикл

Пиктограмма , пиктограмма и пиктограмма остаются

гореть постоянным светом: запускается тест проверки правильного

введения термощупа

Если тест успешно завершается, цикл запускается, в противном случае
запускается отрицательный мягкий (soft) цикл по времени, остаются

гореть пиктограммы , и

CHILL

Нажимать кнопку

CHILL

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма и пиктограмма мигают

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

Нажимать кнопку чтобы начать цикл

Пиктограмма и пиктограмма остаются гореть постоянным
светом: запускается тест проверки правильного введения термощупа

При не введенном игольчатом датчике тест не завершается успешно, и

запускается цикл по времени

Пиктограмма и пиктограмма остаются гореть постоянным
светом
Оставшееся время продолжительности цикла отображается на экране

Нажимать кнопку или для входа в режим изменения значения

Пользоваться клавишами и чтобы изменить показатель

ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ SOFT ПО ВРЕМЕНИ

ВНИМАНИЕ: для выполнения цикла по времени необходимо не вводить игольчатый зонд

22

3270360_RU

CHILL

Нажимать кнопку

CHILL

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма и пиктограмма мигают

HARD

Нажимать кнопку

HARD

Выделить запустить цикл положительного снижения

Soft с зондом в сердцевине

Пиктограмма HARD мигает

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

Нажимать кнопку чтобы начать цикл

Пиктограмма , пиктограмма и пиктограмма HARD остаются

гореть постоянным светом: запускается тест проверки правильного

введения термощупа

При не введенном игольчатом датчике тест не завершается успешно, и

запускается цикл по времени
Пиктограмма , пиктограмма и пиктограмма HARD остаются

гореть постоянным светом
Остаются гореть постоянным светом

Нажимать кнопку или для входа в режим изменения значения

Пользоваться клавишами и чтобы изменить показатель

FREEZE

Нажимать кнопку

FREEZE

Выделить запустить цикл отрицательного снижения с

зондом в сердцевине

Пиктограмма , , пиктограмма , пиктограмма HARD и
пиктограмма мигают

Нажимать кнопку чтобы начать цикл

Пиктограмма , пиктограмма , пиктограмма HARD и
пиктограмма остаются гореть постоянным светом: запускается

тест проверки правильного введения термощупа

При не введенном игольчатом датчике тест не завершается успешно, и

запускается цикл по времени
Пиктограмма , пиктограмма , пиктограмма HARD и

пиктограмма остаются гореть
Остаются гореть постоянным светом

ЦИКЛ ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ HARD ПО ВРЕМЕНИ

ВНИМАНИЕ: для выполнения цикла по времени необходимо не вводить игольчатый зонд

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ HARD ПО ВРЕМЕНИ

ВНИМАНИЕ: для выполнения цикла по времени необходимо не вводить игольчатый зонд

23

3270360_RU

Нажимать кнопку или для входа в режим изменения значения

Пользоваться клавишами и чтобы изменить показатель

FREEZE

Нажимать кнопку

FREEZE

Выделить запустить цикл отрицательного снижения с

зондом в сердцевине

Пиктограмма , , пиктограмма , пиктограмма HARD и
пиктограмма мигают

HARD

Нажимать кнопку

HARD

Выделить начать цикл отрицательного снижения

SOFT во времени

Пиктограмма HARD гаснет

Высвечивается на дисплее заданная установка температуры зонда

ячейки в течение снижения

Нажимать кнопку чтобы начать цикл

Пиктограмма , пиктограмма и пиктограмма остаются

гореть постоянным светом: запускается тест проверки правильного

введения термощупа

При не введенном игольчатом датчике тест не завершается успешно, и

запускается цикл по времени

Пиктограмма , пиктограмма и пиктограмма остаются
гореть
Остаются гореть постоянным светом

Нажимать кнопку или для входа в режим изменения значения

Пользоваться клавишами и чтобы изменить показатель

Нажимать кнопку в течение 4 сек. для запуска цикла оттаивания

Пиктограмма горит, мигает во время стекания капель

ЦИКЛ ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ SOFT ПО ВРЕМЕНИ

ВНИМАНИЕ: для выполнения цикла по времени необходимо не вводить игольчатый зонд

РАЗМОРАЖИВАНИЕ

24

3270360_RU

Нажимать кнопки и с платой в Off, на 4 секунды, чтобы войти в
способ программирования параметров

Высвечивается на дисплее ярлык “PA”

CHILL

Нажимать кнопку

CHILL

чтобы иметь доступ к параметрам по уровню

техобслуживания
Высвечивается на дисплее значение “0”

Использовать кнопку в течение 15 сек. для установки пароля “-19”

CHILL

Нажимать кнопку

CHILL

или не выполнять действий в течение 15 сек.

Высвечивается на дисплее ярлык “PA”

Нажимать кнопки и течение 4 сек.
Высвечивается на дисплее ярлык “CA1”

Пользоваться клавишами и для выбора параметра

CHILL

Нажимать кнопку

CHILL

для отображения значения параметра

Нажимать и в течение 15 сек. для изменения значения параметра

CHILL

Нажимать кнопку

CHILL

или не выполнять действий в течение 15 сек. для

подтверждения нового значения

Нажимать кнопки и в течение 4 сек. или не выполнять действий в
течение 60 секунд для выхода из процедуры

ИЗМЕНЕНИЕ ПАРАМЕТРОВ

ВНИМАНИЕ: в случае использования в этой функции, обратиться к изготовителю.

25

3270360_RU

СВЕТОДИОД

ЗНАЧЕНИЕ

СВЕТОДИОД ПОЛОЖИТЕЛЬНОГО СНИЖЕНИЯ

если включен, выполняется охлаждение до положительных температур
если мигает, был выбран цикл охлаждения до положительных температур и

хранения

СВЕТОДИОД ОТРИЦАТЕЛЬНОГО СНИЖЕНИЯ

если включен, выполняется охлаждение до отрицательных температур
если мигает, был выбран цикл охлаждения до отрицательных температур и

хранения

HARD

СВЕТОДИОД СНИЖЕНИЯ HARD

если включен, выполняется интенсивное (hard) охлаждение
если мигает, был выбран цикл интенсивного (hard) охлаждения и хранения

СВЕТОДИОД ОХЛАЖДЕНИЯ С ИСПОЛЬЗОВАНИЕМ ЗОНДА

если включен:

• выполняется охлаждение с использованием зонда

если мигает:

• тест для проверки правильного введения зонда не был завершен успешно

• был выбран цикл охлаждения и хранения с использованием зонда

СВЕТОДИОД ОХЛАЖДЕНИЕ ПО ВРЕМЕНИ

если включен:

• выполняется охлаждение по времени

если мигает:

• выполняется установка дня и времени

• был выбран цикл охлаждения и хранения по времени

СВЕТОДИОД СОХРАНЕНИЯ

если включен, выполняется хранение
если мигает, отображен зонд отсека во время цикла

N

P

1 2 6

3

4 5 7

R

E

F

A

B

C

D

A

B

C

D

СИГНАЛИЗАЦИИ

Если нельзя исправить дефект, руководствуясь данными инструкциями, вызвать сервис
техобслуживания. В этом случае не производить других работ, особенно на электрических элементах
аппарата. Просьба уточнить номера 1 и 5, в момент вызова помощи.

СИГНАЛЫ

26

3270360_RU

СВЕТОДИОД DEFROST

если включен, в обращении размораживание
если мигает, в обращении стекание

LED ПРЕДВАРИТЕЛЬНОЕ ОХЛАЖДЕНИЕ

если включен, выполняется предварительное охлаждение и температура камеры
достигла заданной с помощью параметра r12

если мигает, выполняется предварительное охлаждение и температура камеры не
достигла заданной с помощью параметра r12

LED ON/OFF

если включен, прибор в режиме “stand-by”
если выключен, прибор в режиме “on”

СВЕТОДИОД ГРАДУСА ЦЕЛЬСИЯ

если включен, единица измерения температуры – градус Цельсия

СВЕТОДИОД ГРАДУСА ФАРЕНГЕЙТА

если включен, единица измерения температуры – градус Фаренгейта

min

СВЕТОДИОД минуты
если включен, единицей измерения времени является минута

КОД

ЗНАЧЕНИЕ

Loc

Клавиатура заблокирована

UnL

Клавиатура разблокирована

КОД

ЗНАЧЕНИЕ

AL

Сигнал тревоги минимальной температуры

Меры:

• проверить температуру ячейки

• просмотреть параметры A1 и A2

Последствия:

• Размораживание продолжает регулярно функционировать

AH

Сигнал тревоги максимальной температуры

Меры:

• проверить температуру ячейки

• просмотреть параметры A4 и A5

Последствия:

• прибор запомнит аварийный сигнал

ИНДИКАЦИЯ

СИГНАЛИЗАЦИИ

27

3270360_RU

id

Аварийный сигнал открытой двери

Меры:

• проверить состояние двери

• просмотреть параметры i0 и i1

Последствия:

• действие, установленное с помощью параметра i0

HP

Аварийный сигнал высокого давления

Меры:

• проверить условия входа высокого давления

• просмотреть параметры i5 и i6

Последствия:

• действие, установленное с помощью параметра i5

КОД

ЗНАЧЕНИЕ

Pr1

Ошибка зонда ячейки

Меры:

• смотреть параметр P0

• проверить целостность зонда

• проверить соединение аппарат-зонд

• проверить температуру ячейки

Последствия:

• прибор в режиме “stand-by”, невозможно выбрать или запустить цикл

• во время охлаждения цикл будет прерван

• во время хранения, работа компрессора будет зависеть от параметров C4 и C5 или C9

• оттаивание никогда не активируется

• Сопротивления двери не включаются

• аварийный сигнал минимальной температуры “AL” никогда не активируется

• аварийный сигнал максимальной температуры “AH” никогда не активируется

Pr2

Ошибка игольчатого зонда

Меры:

• смотреть параметр P0

• проверить целостность зонда

• проверить соединение аппарат-зонд

• проверить температуру ячейки

Последствия:

• прибор в режиме “stand-by”, циклы охлаждения с использованием зонда, запускаемые
по времени

• во время охлаждения до положительных температур с использованием зонда цикл
продолжается в течение времени, установленного параметром r1

• во время охлаждения до отрицательных температур с использованием зонда цикл
продолжается в течение времени, установленного параметром r2

• во время нагрева игольчатого зонда, нагрев будет прерван

Pr3

Ошибка зонда испарителя

Меры:

• смотреть параметр P0

• проверить целостность зонда

• проверить соединение аппарат-зонд

• проверить температуру ячейки

Последствия:

• если параметр P4 выставлен на 1, размораживание будет длиться время, указанное
параметром d3

• если для параметра F0 задана 1, параметр F16 не имеет никакого действия

• если для параметра F4 задана 1, прибор работает, как если бы для параметра было
установлено значение 2

ОШИБКИ

28

3270360_RU

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

D

E

T

E R S

I

V

O

A

B

R

A

S I V

O

ЧИСТКА И ТЕКУЩИЙ УХОД

ЧИСТКА ЯЧЕЙКИ

Внутренняя чистка ячейки понижения должная производиться ежедневно.
Форма камеры и проектирование внутренних компонентов допускают мытье и
чистку всех частей.
Сначала всегда выполнять размораживание, снимая внутренний сток.
Выключить общий выключатель.
Выполнить чистку всех частей (нержавеющей стали, хромированных, из
пластики или покрашенных) с применением теплой воды и моющих средств.
После чего, ополоснуть и вытереть без использования абразивов или
химических растворов.

Для чистки аппарата не направлять на него прямую струю воды, избегая
особенно выброса воды под давлением.

Не использовать для чистки острых или абразивных предметов, особенно для
испарителя.

Возможно включение испарителя ослабляя рукоятки и откручивая защиту.

Вымыть простой водой дверную прокладку и аккуратно вытереть ее
сухой тряпкой. Одевать всегда защитные перчатки.

29

3270360_RU

Зонд должен быть вымыт в ручную, используя тёплую воду и нейтральное
мыло или веществами имеющими высшую способность к биологическому
разложению в 90 %, прополоскать в чистой воде с моющими веществами.
Не использовать для чистки моющие средства на основе растворителей
(типа триелина, и так далее) или пыли абразивные.
ВНИМАНИЕ: зонд не должен мытся кипящей водой.

ЧИСТКА ВОЗДУШНОГО КОНДЕНСАТОРА

Для правильного и эффективного функционирования понизителя необходимо содержать чистым
воздушный конденсатор, таким образом, чтобыть дать возможность циркуляции воздуха и
свободному доступу со всей поверхностью.

Эта операция производится минимум один раз в 30 дней и выполняться неметаллическими щетками,
таким образом, чтобы смести всю пыль с решеток конденсатора.

Доступ к конденсатору с передней стороны.

Отсоединить фронтальную защитную панель,
потянув ее к себе.

УХОД ЗА НЕРЖАВЕЮЩЕЙ СТАЛЬЮ

Так названная сталь, это сталь INOX AISI 304.
Для чистки и ухода за частями их нержавеющей стали, соблюдать
последующие определенные правила , имея в виду, что первое и
фундаментальное правило это гарантировать нетоксичность и
максимальную гигиеничность обрабатываемых продуктов.
Нержавеющая сталь имеет тонкий слой окиси, который препятствует
образованию ржавчины. Существуют моющие средства, которые могут
повредить или затронуть этот слой и привести к коррозии.
Перед тем, как использовать любой моющий продукт проконсультируйтесь
у вашего доверенного поставщика, о наличии нейтрального продукта без
содержания хлора, для избежания коррозии на стали.
В случае наличия на поверхности царапин, необходимо отполировать ее
тончайшей шерстью.
INOX AISI или абразивной мочалочкой из синтетического волокнистого
материала, натирая по направлению сатинирования.

30

3270360_RU

OFF

ПЕРЕРЫВ В РАБОТЕ

В случае долгого простоя машины, для содержания ее в лучших условиях,
действуйте следующим образом:

Выставить выключатель сети в позицию OOF.

Вынуть шнур из розетки.

Разгрузить машину и вымыть ее как описано в главе «ЧИСТКА». Оставить
дверь приоткрытой, чтобы избежать неприятных запахов.
Накрыть группу компрессора нейлоном,
чтобы защитить ее от пыли

В случае наличия аппататов с наружной
частью установки, если решается выключить
напряжение, не забыть выставить
выключатель в OOF также наружной части
установки.

ЧРЕЗВЫЧАЙНЫЙ ПРОФИЛАКТИЧЕСКИЙ РЕМОНТ

Информация и инструкции этого раздела предназначены для специализированного персонала,

уполномоченного выполнять операции с комплектующими частями аппарата.

УХОД ЗА ЭЛЕКТРИЧЕСКИМ ЩИТКОМ

Выставить выключатель сети в позицию OOF.
Вынуть шнур из розетки.

Для включения электрического щитка:
Мод. …51… - …31…

Отсоединить фронтальную защитную панель,
потянув ее к себе.

Удалить винты закрывающей панели.
Удалить закрывающую панель.

31

3270360_RU

Удалить фиксирующие винты электрического
щита.

Перемещать вдоль салазки коробки
электрического щита.

Мод. DF101L

Отсоединить фронтальную защитную панель,
потянув ее к себе.

Удалить винты закрывающей панели.
Удалить закрывающую панель.

Удалить фиксирующие винты электрического
щита.
Перемещать вдоль салазки коробки
электрического щита.

Мод. DF351H
Удалить боковую панель, отвинтив винты.

32

3270360_RU

N°

ОПИСАНИЕ

N°

ОПИСАНИЕ

1

ГРУППА КОМПРЕССОРА

72

ЭЛЕКТРОННАЯ ПЛАТА LCD

2

ВЕНТИЛЯТОР КОНДЕНСАТОРА

73

ПЛАВКАЯ ВСТАВКА С ОДНОПОЛЮСНЫМ
ПЛАВКИМ ПРЕДОХРАНИТЕЛЕМ

2A

ТЕРМОСТАТ ВЕНТИЛЯТОРА КОНДЕНСАТОРА

75

ЭЛЕКТРОКЛАПАН

3

КОНТАКТНЫЙ ВЫВОД ХОЛОДИЛЬНИКА

76

МАГНИТНЫЙ МИКРОВЫКЛЮЧАТЕЛЬ

3A

КОНТАКТНЫЙ ВЫВОД ХОЛОДИЛЬНИКА

77

ЗОНД ПОЛОСТИ

3B

КОНТАКТНЫЙ ВЫВОД ХОЛОДИЛЬНИКА

78

ЗОНД ИСПАРИТЕЛЯ/РАЗМОРАЖИВАНИЯ

9

ВЕНТИЛЯТОР ИСПАРИТЕЛЯ

79

ЗОНД БУЛАВКОЙ В СЕРДЦЕВИНУ

20

СОПРОТИВЛЕНИЕ АНТИКОНДЕНСАЦИИ ДВЕРЕЙ

79A

ЗОНД БУЛАВКОЙ В СЕРДЦЕВИНУ MULTIPOINT

21

СОПРОТИВЛЕНИЕ РАЗМОРАЖИВАНИЯ

79B

РЕЗИСТОР MULTIPOINT

21A

СОПРОТИВЛЕНИЕ РАЗМОРАЖИВАНИЯ

80

СОПРОТИВЛЕНИЕ PTC ДЛЯ КАРТЕРА
КОМПРЕССОРА

25

ТРАСФОРМАТОР НАПРЯЖЕНИЯ

86

ЗОНД КОНДЕНСАТОРА

44

РЕЛЕ МОЩНОСТИ

87

ПЛАТА ПОНИЗИТЕЛЯ LCD

65

СЧЕТЧИК

97A

МОДУЛЬ ЗАДВИЖКИ ВЕНТ.ИСПАР.

66

ТЕРМИЧЕСКОЕ РЕЛЕ

102

ТЕРМОСТАТ БИМЕТАЛЛИЧЕСКИЙ ЗАЩИТНЫЙ

67

КОНДЕНС. ХОДА ДЛЯ ВЕНТ. ИСПАРИТ.

122

СВЕТОДИОДНЫЕ ЛАМПЫ

67A

КОНДЕНС. ХОДА ДЛЯ ВЕНТ. ИСПАРИТ.

127

ПЛАТА КОНТРОЛЛЕРА RGB

69

КЛЕММА ЗАЗЕМЛЕНИЯ

128

ПЛАТА ЩИТА USB

70

ЭЛЕКТРОКЛАПАН ПОДАЧИ ХОЛОДА

129

ПЛАТА ЭНКОДЕРА

71

ЭЛЕКТРОННАЯ ПЛАТА

132

ЭЛЕКТРОННАЯ ПЛАТА СВЕТОДИОДНОГО
ДИСПЛЕЯ

ТЕХОБСЛУЖИВАНИЕ КОНДЕНСАТОРНОЙ УСТАНОВКИ

Мод. …31… - …51… - …101…

Для доступа к конденсаторной установке снять заднюю защитную решетку,
отвинтив винты.

Мод. DF351H

Для доступа к конденсаторной установке снять заднюю боковую панель,
отвинтив винты.

ЗАВОДСКАЯ ПАСПОРТНАЯ ТАБЛИЧКА ЭЛЕКТРИЧЕСКОЙ СХЕМЫ

Электрическая схема приведена на последней странице руководства.

33
