Page 1
an LDI Company
New Hope, MN 55428
www.safcoproducts.com

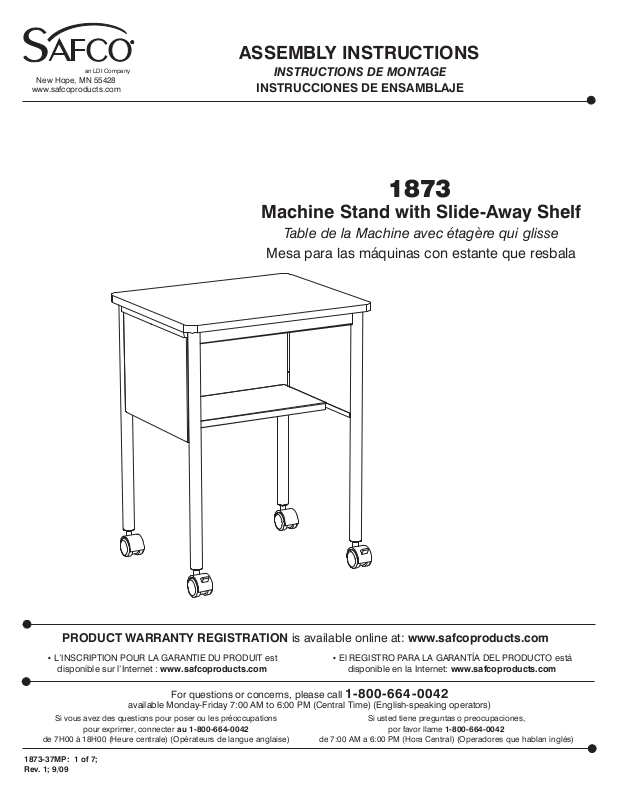

ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
1873
Machine Stand with Slide-Away Shelf
Table de la Machine avec étagère qui glisse
Mesa para las máquinas con estante que resbala
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• L’INSCRIPTION POUR LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
For questions or concerns, please call 1-800-664-0042
available Monday-Friday 7:00 AM to 6:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H00 à 18H00 (Heure centrale) (Opérateurs de langue anglaise)
1873-37MP: 1 of 7;
Rev. 1; 9/09
• El REGISTRO PARA LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:00 AM a 6:00 PM (Hora Central) (Operadores que hablan inglés)
Page 2
TOOLS REQUIRED: Phillips Screwdriver
OUTILS REQUIS : Tournevis à pointe cruciforme
HERRAMIENTAS REQUERIDAS: Destornillador Phillips
®
Parts List / Liste des Pièces / Lista de Piezas
Code/
Código
Top Panel / Panneau supérieur / Tablero superior 1 1873-01
A
Side Panel / Panneau latéral / Tablero lateral 2 1873-02
B
Back Panel / Panneau arrière / Pared trasera de la carrocería 1 1873-03
C
Shelf Support Rail / Rail du Support de l’étagère / Barra de apoyo de estante 2 1873-07
D
Front Leg Frame / Mettez de deux Jambes du devant / Asamblea de dos piernas del frente 1 1873-05
E
Shelf / Étagère / Estante 1 1873-04
F
Rear Leg / Jambe arrière / Pierna trasera 2 1873-06
G
Bottom Panel / Panneau inférieur / Tablero del fondo 1 1873-09
H
DESCRIPTION / DESCRIPTION / DESCRIPCIÓN
Qty./
Qté/
Cant.
Part No./
N° de Pièce /
No. de Pieza
Hardware Pack /
Paquet Matérial / Paquete Material:
1874-19
I
Screw
Vis
Tornillo
Qty. / Qte. / Cant.: 14
1874-24
J
Caster without Brake
Roue sans Frein
Rueda sin el freno
Qty. / Qte. / Cant.: 2
1874-25
K
Caster with Brake
Roue avec Frein
Rueda con el freno
Qty. / Qte. / Cant.: 2
1874-26
Hardware Pack /
Paquet Matérial / Paquete Material:
1873-99NC
L
Shelf Plate
Plaque de l’étagère
Placa del estante
Qty. / Qté. / Cant. 1
1873-08
M
Screw for plate
Vis de la plaque
Tornillo de la placa
Qty. / Qte. / Cant.: 3
1873-23NC
Safco Products Company, New Hope, MN 554281873-37MP: 2 of 7; Rev. 1; 9/09
Page 3
A
D
C
F
G
B
L
G
(3)
M
(14)
I
B
H
E
J
K
Safco Products Company, New Hope, MN 554281873-37MP: 3 of 7; Rev. 1; 9/09
Page 4
1
I
(4)
E
(4)
I
A
B
2
I
(2)
D
(2)
I
1873-37MP: 4 of 7; Rev. 1; 9/09
Safco Products Company, New Hope, MN 55428
Page 5
3
I
(2)
C
C
B
4
(2)
I
I
(4)
G
(4)
I
1873-37MP: 5 of 7; Rev. 1; 9/09
Safco Products Company, New Hope, MN 55428
Page 6
5
L
(1)
M
(3)
(3)
M
L
F
6
J
(2)
K
(2)
(2)
J
(2)
K
1873-37MP: 6 of 7; Rev. 1; 9/09
Safco Products Company, New Hope, MN 55428
Page 7
7
I
(2)
H
(2)
I
1873-37MP: 7 of 7; Rev. 1; 9/09
Safco Products Company, New Hope, MN 55428
