ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
8922
Scoot™
Multipurpose Lectern
Polyvalents lutrin
Atril de usos múltiples
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100892237: 1 of 8; Rev A; Rev Date 06-JUN-2016 Safco Products Company, New Hope, MN 55428
For questions or concerns, please call 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
TOOLS REQUIRED: Phillips Screwdriver, Small Adjustable Wrench
OUTILS REQUIS : Tournevis à pointe cruciforme, petite clef à molette
HERRAMIENTAS REQUERIDAS: Destornillador Phillips, llave inglesa pequeña
Two People Recommended.
On recommande que l’assemblage soit effectué par deux personnes.
Se recomienda dos personas para el ensamblaje.

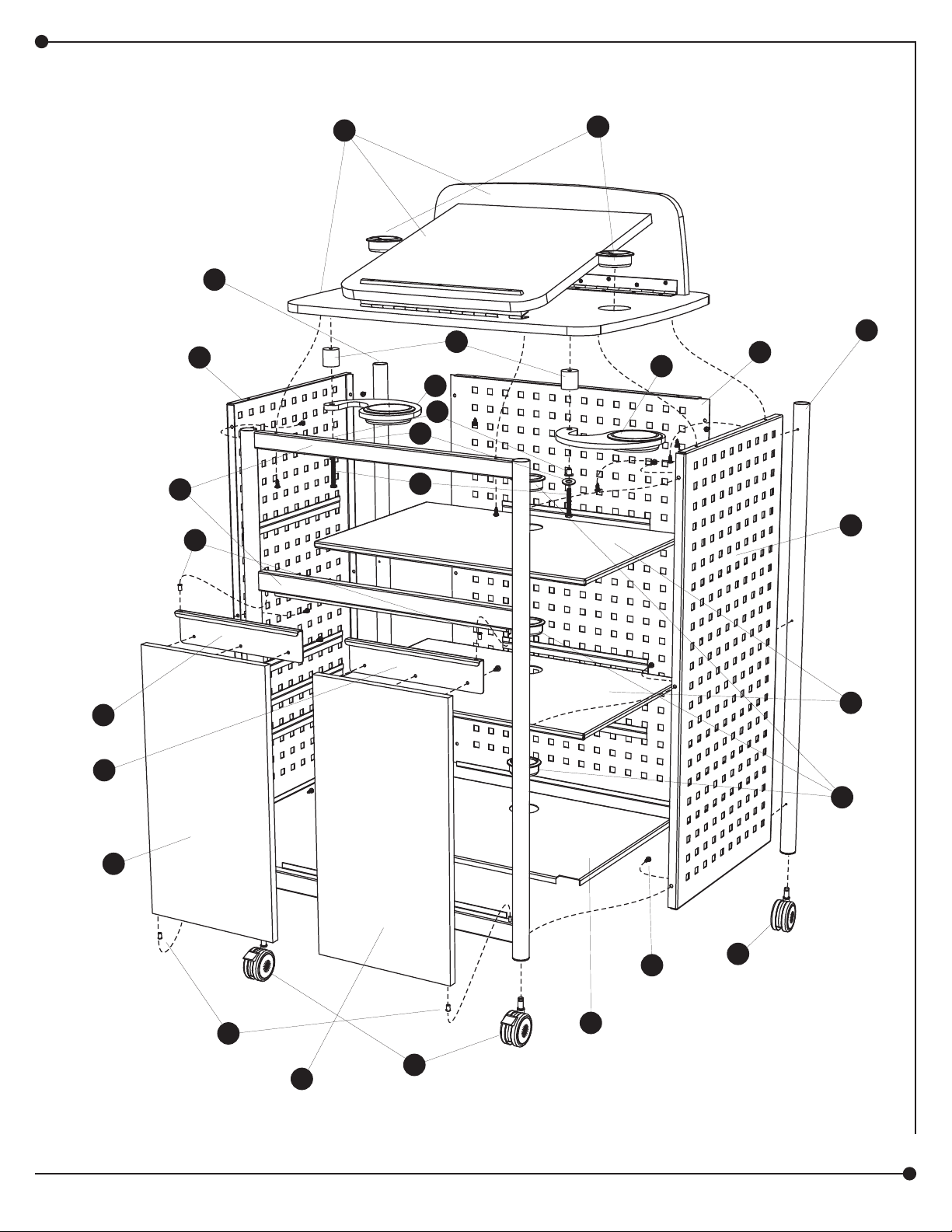

Parts List / Liste des Pièces / Lista de Piezas
Code/
Código
A
B
C
D
E
F
G
H
I
J
K
L
M
Top Assembly / Partie supérieure de l’assemblage / Parte superior de montaje 1 8922-06BL
Front Leg Frame / Pieds avant / Marco de la pata delantera 1 8922-01SL
Rear Leg / Pied arrière / Pata trasera 2 8922-08SL
Side Panel / Panneau latéral / Panel lateral 2 8922-04BL
Back Panel / Panneau arrière / Panel Posterior 1 8922-02BL
Bottom Panel / Panneau inférieur / Panel inferior 1 8922-05BL
Middle Shelf / Étagère du milieu / Estante del medio 2 8922-07BL
Left Door Handle / Poignée gauche de la porte / Mango izquierdo de la puerta 1 8922-11SL
Right Door Handle / Poignée droite de la porte / Mango derecho de la puerta 1 8922-12SL
Left Door Panel / Porte gauche / Panel de la puerta izquierda 1 8922-09BL
Right Door Panel / Porte droite / Panel de la puerta derecha 1 8922-10BL
Left Cupholder Arm / Bras gauche qui tient boissons / Brazo izquierdo que sostiene bebidas 1 8922-20BL
Right Cupholder Arm / Bras droit qui tient boissons / Brazo derecho que sostiene bebidas 1 8922-21BL
DESCRIPTION / DESCRIPTION / DESCRIPCIÓN
Qty./
Qté/
Cant.
Part No./
N° de Pièce /
No. de Pieza
Hardware Pack / Paquet Matérial / Paquete Material:
8922-19NC
N
Screw
Vis
Tornillo
Qty. / Qté. / Cant. 26
5370-27BL
R S
Long Screw
Longue vis
Tornillo largo
Qty. / Qté. / Cant. 2
8922-26NC
O
Plastic Bushing
Douille en plastique
Casquillo de plástico
Qty. / Qté. / Cant. 4
8964-32NC
Large Spacer
Grand espacer
Gran separador
Qty. / Qté. / Cant. 2
8922-30NC
P Q
Cord Manager
Le couvert doublure pour
le cordon trou
Cable de drenaje
timpánico, con tapa
Qty. / Qté. / Cant. 2
8929-23BL
T
Small Spacer
Petit Espacer
Separador pequeño
Qty. / Qté. / Cant. 2
8922-31NC
Cord Grommet
Le doublure pour le
cordon trou
Cable de drenaje
timpánico
Qty. / Qté. / Cant. 3
8929-22BL
U
Washer
Rondelle
Arandela
Qty. / Qté. / Cant. 2
8922-33NC
Hardware Pack /
Paquet Matérial / Paquete Material:
8922-99NC
V W
Swivel Caster w/ Brake
Roulette pivotante avec frein
Rueda giratoria con freno
Qty. / Qté. / Cant. 2
5370-25NC
Swivel Caster w/out Brake
Roulette pivotante sans frein
Rueda giratoria sin freno
Qty. / Qté. / Cant. 2
5370-24NC
100892237: 2 of 8; Rev A; Rev Date 06-JUN-2016
Safco Products Company, New Hope, MN 55428
A
P
C
S
D
M
E
C
L
T
U
B
R
D
O
H
G
I
J
O
K
100892237: 3 of 8; Rev A; Rev Date 06-JUN-2016
Q
(28)
N
W
F
V
Safco Products Company, New Hope, MN 55428
1
N
(6)
D
C
ALIGN PANELS WITH HOLES
ALIGNER LES PANNEAUX AVEC DES TROUS
ALINEAR LOS PANELES CON LOS AGUJEROS
(6)
E
N
C
DOUBLE FLANGE
DOUBLE BRIDE
REBORDE DOBLE
CASTER SOCKET
D
DOUILLE DE ROULETTE
ENCASTRE DE RUEDITA
2
N
(6)
B
(6)
N
D
CASTER SOCKET
DOUILLE DE ROULETTE
ENCASTRE DE RUEDITA
100892237: 4 of 8; Rev A; Rev Date 06-JUN-2016
Safco Products Company, New Hope, MN 55428
3
N
(8)
(8)
A
N
4
V
W
(2)
(2)
W
100892237: 5 of 8; Rev A; Rev Date 06-JUN-2016
V
Safco Products Company, New Hope, MN 55428
5
6
GAP ON FRONT OF SHELF
ESPACE SUR L’AVANT DE L’ÉTAGÈRE
HUECO EN EL FRENTE DEL ESTANTE
G
DOUBLE FLANGE
DOUBLE BRIDE
REBORDE DOBLE
F
1
2
100892237: 6 of 8; Rev A; Rev Date 06-JUN-2016
Safco Products Company, New Hope, MN 55428
7
R
(2)
S
(2)
T
(2)
U
(2)
S
T
M
L
U
R
8
P
Q
(2)
(3)
Q
P
100892237: 7 of 8; Rev A; Rev Date 06-JUN-2016
Safco Products Company, New Hope, MN 55428
9
N
(2)
N
O
(4)
J
MAGNET
AIMANT
IMÁN
O
H
K
O
I
10
N
(4)
N
J
100892237: 8 of 8; Rev A; Rev Date 06-JUN-2016
K
Safco Products Company, New Hope, MN 55428
