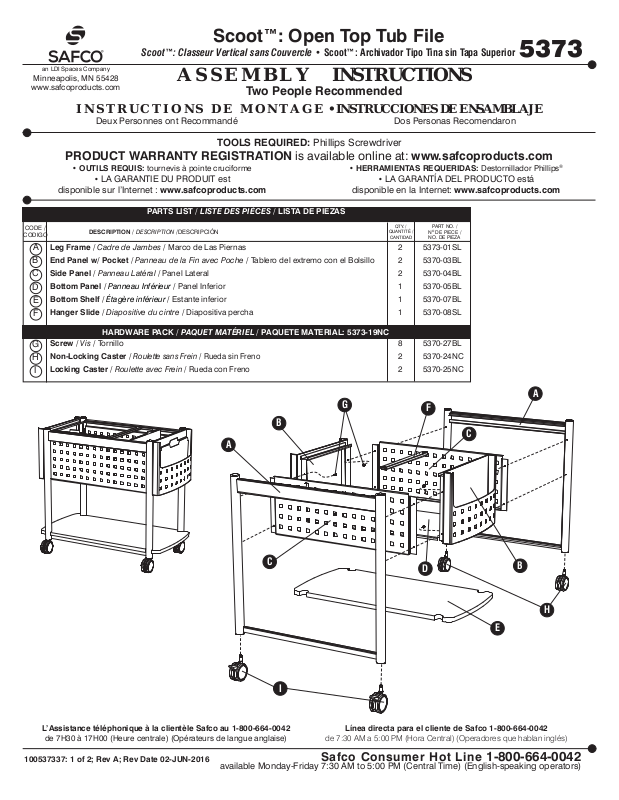

Safco 5373BL Assembly Guide
Scoot™: Open Top Tub File
Scoot™: Classeur Vertical sans Couvercle • Scoot™: Archivador Tipo Tina sin Tapa Superior
an LDI Spaces Company
Minneapolis, MN 55428
www.safcoproducts.com
INSTRUCTIONS DE MONTAGE • INSTRUCCIONES DE ENSAMBLAJE
Deux Personnes ont Recommandé Dos Personas Recomendaron
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• OUTILS REQUIS: tournevis à pointe cruciforme
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
CODE /
CODIGO
Leg Frame / Cadre de Jambes / Marco de Las Piernas 2 5373-01SL
A
End Panel w/ Pocket / Panneau de la Fin avec Poche / Tablero del extremo con el Bolsillo 2 5370-03BL
B
Side Panel / Panneau Latéral / Panel Lateral 2 5370-04BL
C
Bottom Panel / Panneau Inférieur / Panel Inferior 1 5370-05BL
D
Bottom Shelf / Étagère inférieur / Estante inferior 1 5370-07BL
E
Hanger Slide / Diapositive du cintre / Diapositiva percha 1 5370-08SL
F
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN
ASSEMBLY INSTRUCTIONS
Two People Recommended
TOOLS REQUIRED: Phillips Screwdriver
• HERRAMIENTAS REQUERIDAS: Destornillador Phillips
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
QTY. /
QUANTITÉ /
CANTIDAD
PART NO. /
NO DE PIECE /
NO. DE PIEZA
5373
®
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE MATERIAL: 5373-19NC
Screw / Vis / Tornillo 8 5370-27BL
G
Non-Locking Caster /
H
Locking Caster /
I
Roulette sans Frein / Rueda sin Freno
Roulette avec Frein / Rueda con Freno
2 5370-24NC
2 5370-25NC
G
B
A
C
A
F
C
D
B
H
L’Assistance téléphonique à la clientèle Safco au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100537337: 1 of 2; Rev A; Rev Date 02-JUN-2016
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
E
I
Línea directa para el cliente de Safco 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Consumer Hot Line 1-800-664-0042
“J” Flange
“J” Bourrelet
“J” Pestaña
1
2
B
G
G
C
“J” Flange
“J” Bourrelet
“J” Pestaña
3
A
C
4
I
E
H
A
D
5
100537337: 2 of 2; Rev A; Rev Date 02-JUN-2016
F
Safco Products Company, New Hope, MN 55428
