ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
5295
Wire Shelving - Add-On Unit
Étagères en treillis - modèle complémentaire
Estantería de alambre - modelo de la unidad adicional
PRODUCT WARRANTY is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100529537: 1 of 4; Rev A; Rev Date 17-AUG-2016
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
For questions or concerns, please call 1-800-664-0042
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Products Company, New Hope, MN 55428
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
CODE /
CODIGO
Shelf / Étagère / Estante 4 100529453
A
Lower Post (with leveler)
B
Poteaux inférieur
Poste inferior
Upper Post (with plastic cap) / 2 100528558
C
Poteaux supérieur
Poste superior (con tapetas de plástico)
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN
/ 2 100528557
(con nivelador)
(4)
A
(avec les niveleurs)
(avec casquettes en plastique)
§Note: When corresponding about parts, be sure to state color:
Black (BL) or Gray (GR)
§ Noter: Quand correspondre au sujet de parties,soyez sûr d’affi rmer la couleur:
Noir (BL) ou Gris (GR)
§ Note: Al corresponder sobre las piezas,esté seguro declarar el color:
Negro (BL) o Gris (GR)
/
/
QTY. /
QUANTITÉ /
CANTIDAD
PART NO. /
NO DE PIECE / NO. DE
PIEZA
Hardware Pack / Paquet Matérial / Paquete
D
Fausse manche
Media mancha
QTY. / Qte. / Cant.: 16
#100527855
Material:
5286-69§
Half-Sleeve
D
E
S-Hook
Crochet d’attache en S
Gancho conector en S
QTY. / Qte. / Cant.: 8
#100528661
(16)
(2)
C
(8)
E
(2)
B
100529537: 2 of 4; Rev A; Rev Date 17-AUG-2016
Safco Products Company, New Hope, MN 55428

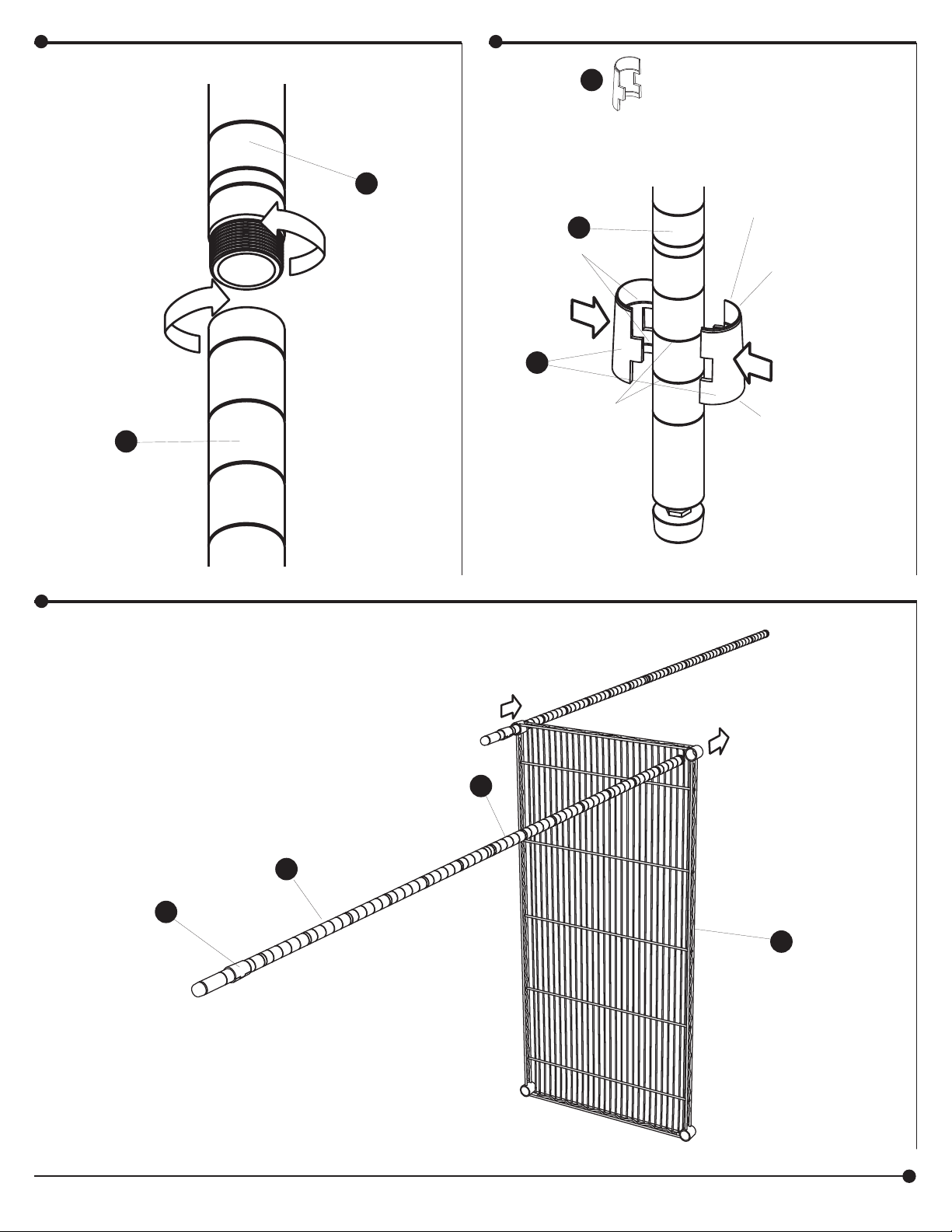

1(x4)
2(x2)
D (2 per assembled post)
(2 par poteau assemblé)
(2 por poste montado)
C
Small End
B
Ridge
Arête
Reborde
Extrémité mince
Extremo pequeño
No more than 12” above
fl oor
Pas plus de 30 cm du
plancher
No más de 12 p.o. desde
el piso
D
Groove
Rainure
B
Surco
Large End
Extrémité large
Extremo grande
3
C
B
D
A
100529537: 3 of 4; Rev A; Rev Date 17-AUG-2016
Safco Products Company, New Hope, MN 55428
4
D
(4)
E
(2)
Starter Unit (not included)
Modèle de base (non inclus)
Modelo de unidad base (no incluido)
Align with
existing shelf
Aligner avec
tablette existante
Alinear con repisa
existente
Alternate arrangement
Autre agencement
Disposición alternativa
D
E
Press until fully seated
Appuyez sur jusqu’à ce
que bien en place
Pulse hasta que esté
E
completamente asentada
D
5
Starter Unit (not included)
Modèle de base (non inclus)
Modelo de unidad base (no incluido)
(8)
E
(6)
Press until fully seated
E
D
Appuyez sur jusqu’à ce que bien
en place
Pulse hasta que esté
completamente asentada
Align with existing sheves
Aligner avec étagères
existantes
Alinear con estantes
existentes
100529537: 4 of 4; Rev A; Rev Date 17-AUG-2016
Safco Products Company, New Hope, MN 55428
