ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
5221
Two-Tier Compact File Cart
Charrette compact à deux étages pour classeurs
Carreta compacta con dos-gradas para carpetas
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100522137: 1 of 4; Rev A; Rev Date 16-AUG-2016 Safco Products Company, New Hope, MN 55428
For questions or concerns, please call 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
Parts List / Liste des Pièces / Lista de Piezas
CODE /
CODIGO
File Frame / Cadre pour classeurs / Marco para carpetas 2 5277-51BL
A
Post / Poste / Poste 4 5221-53BL
B
DESCRIPTION / DESCRIPTION /
DESCRIPCIÓN
QUANTITY/
QUANTITÉ /
CANTIDAD
A
PART NO. /
O
DE PIECE /
N
NO. DE PIEZA
Hardware Pack /
Paquet Matérial / Paquete Material:
C D
Caster w/ Brake
Roulette avec frein
Rueda con freno
Caster w/out Brake
5201-69NC
Roulette sans frein
Rueda sin freno
Caster Wrench
(not shown)
Clef de roulette
(non montré)
Llave de ruedas
(no demostrado)
Qty. / Qté. / Cant. 2
5201-74NC
Hardware Pack/
A
Paquet Matérial/
Paquete Material:
Qty. / Qté. / Cant. 2
5201-75NC
E
Demi-manchon de plastique
5201-99BL
E
(16)
Qty. / Qté. / Cant. 1
5201-77NC
Plastic Half-Sleeve
Medio-manga de plástico
Qty. / Qté. / Cant. 16
5280-55BL
B
B
D
100522137: 2 of 4; Rev A; Rev Date 16-AUG-2016
C
Safco Products Company, New Hope, MN 55428
1
E

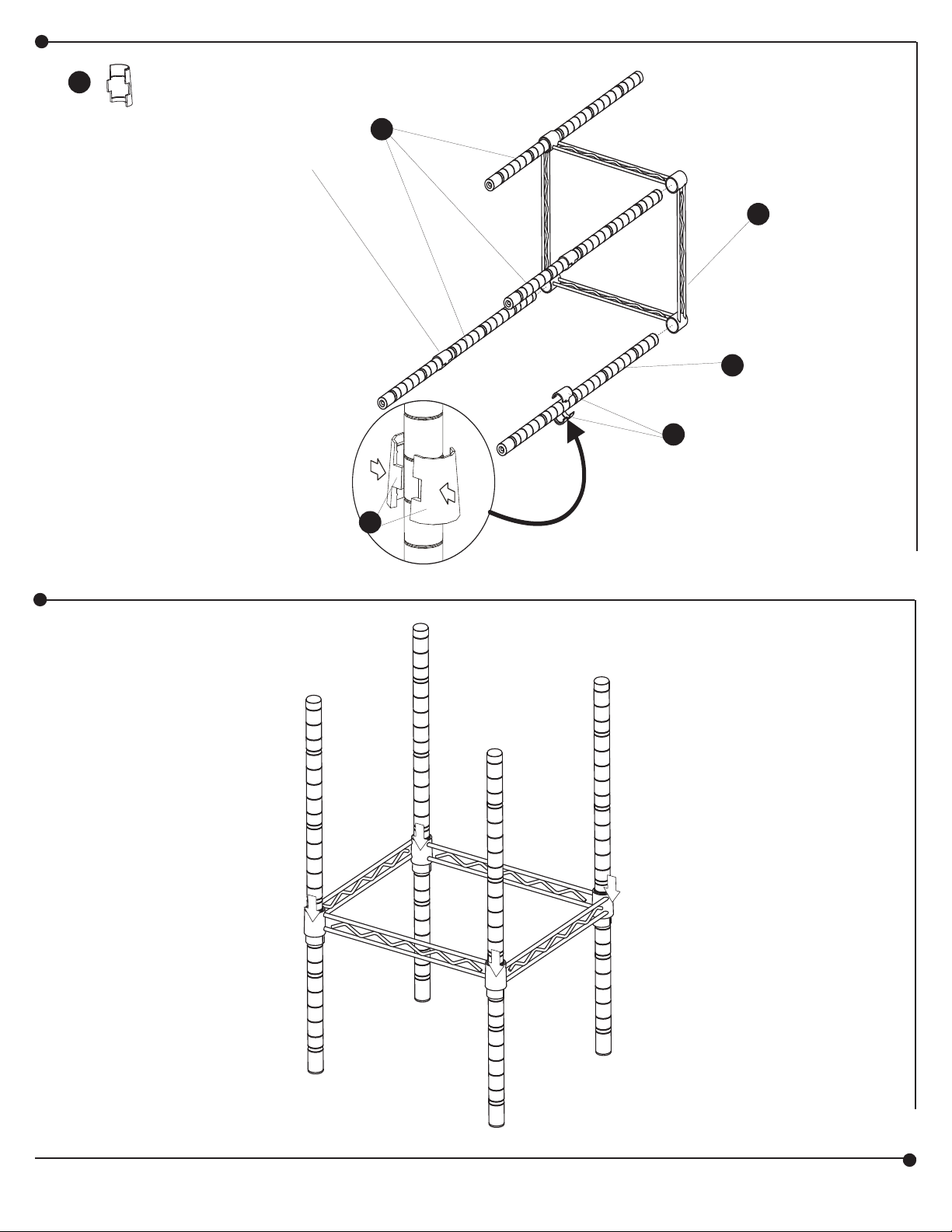

Recommended: The half-sleeves
for the lower frame should cover
ninth and tenth lines up from the
bottoms of the posts.
Recommandé: Les demi-manches
pour le cadre inférieur devrait couvrir
les neuvième et dixième lignes de
hausse par rapport au fond des
postes.
Recomendado: Las medio-mangas
para el marco inferior debe abarcar
la novena y décima líneas desde el
fondo de los puestos.
(8)
B
A
B
(8)
E
E
2
100522137: 3 of 4; Rev A; Rev Date 16-AUG-2016
Safco Products Company, New Hope, MN 55428
3
E
(8)
(8)
E
A
4
C
(2)
D
(2)
D
100522137: 4 of 4; Rev A; Rev Date 16-AUG-2016
C
Safco Products Company, New Hope, MN 55428
