Safco 5071BL, 5070BL Assembly Guide
an LDI Spaces Company
Minneapolis, MN 55428
www.safcoproducts.com
ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
5070, 5071
Tuvi™
Offi ce Task Chair
Fauteuil de direction en cuir
Ejecutivo Silla de cuero
PRODUCT WARRANTY is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100507037: 1 of 5; Rev A; Rev Date 08-AUG-2016
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
For questions or concerns, please call 1-800-664-0042
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 4:00 PM (Hora Central) (Operadores que hablan inglés)
Safco Products Company, New Hope, MN 55428
TOOLS REQUIRED: Allen Wrench (Included)
OUTILS REQUIS : Clé Allen (inclus)
HERRAMIENTAS REQUERIDAS: Llave Allen (incluida)
PARTS LIST / LISTE DES PIÈCES / LISTA DE PIEZAS
QTY. /
CODE /
CODIGO
Backrest / Dossier / Respaldo
A
High Back / Haut Dossier / Respaldo alto 1 100507001
Mid Back / Mid Dossier / Respaldo Tamaño mediano 1 100507101
Seat / Siège / Asiento 1 100507002
B
Right Armrest/ Accoudoir Droit/ Apoyabrazo Derecho 1 100507003
C
LeftArmrest/ Accoudoir Gauche/ Apoyabrazo Izquierdo 1 100507004
D
Pump Assembly / L’Assemblage du cylindre / Asamblea del cilindro 1 100507504
E
Base / Base / Base 1 100507503
F
Caster, Set of 5 / Roulette (Jeu de 5) / Rueda (Juego de 5) 1 100507525
G
DESCRIPTION / DESCRIPTION /DESCRIPCIÓN
QUANTITÉ/
CANTIDAD
PART NO. /
O
N
DE PIECE / NO.
DE PIEZA
HARDWARE PACK / PAQUET MATÉRIEL / PAQUETE
H
Backrest Screw
Vis Dossier
Tornillo Respaldo
Qty./ Qte. / Cant.: 3
#100507023
5071 Shown
5071 Montré
5071 Mostrado
A
D
C
MATERIAL
5070-19NC
I
Allen Wrench
Clef Allen
Llave Hexagonal
Qty./ Qte. / Cant.: 1
#100507533
J
Armrest Screw
Vis Accoudoir
Tornillo Apoyabrazo
Qty./ Qte. / Cant.: 6
#100507022
(3)
H

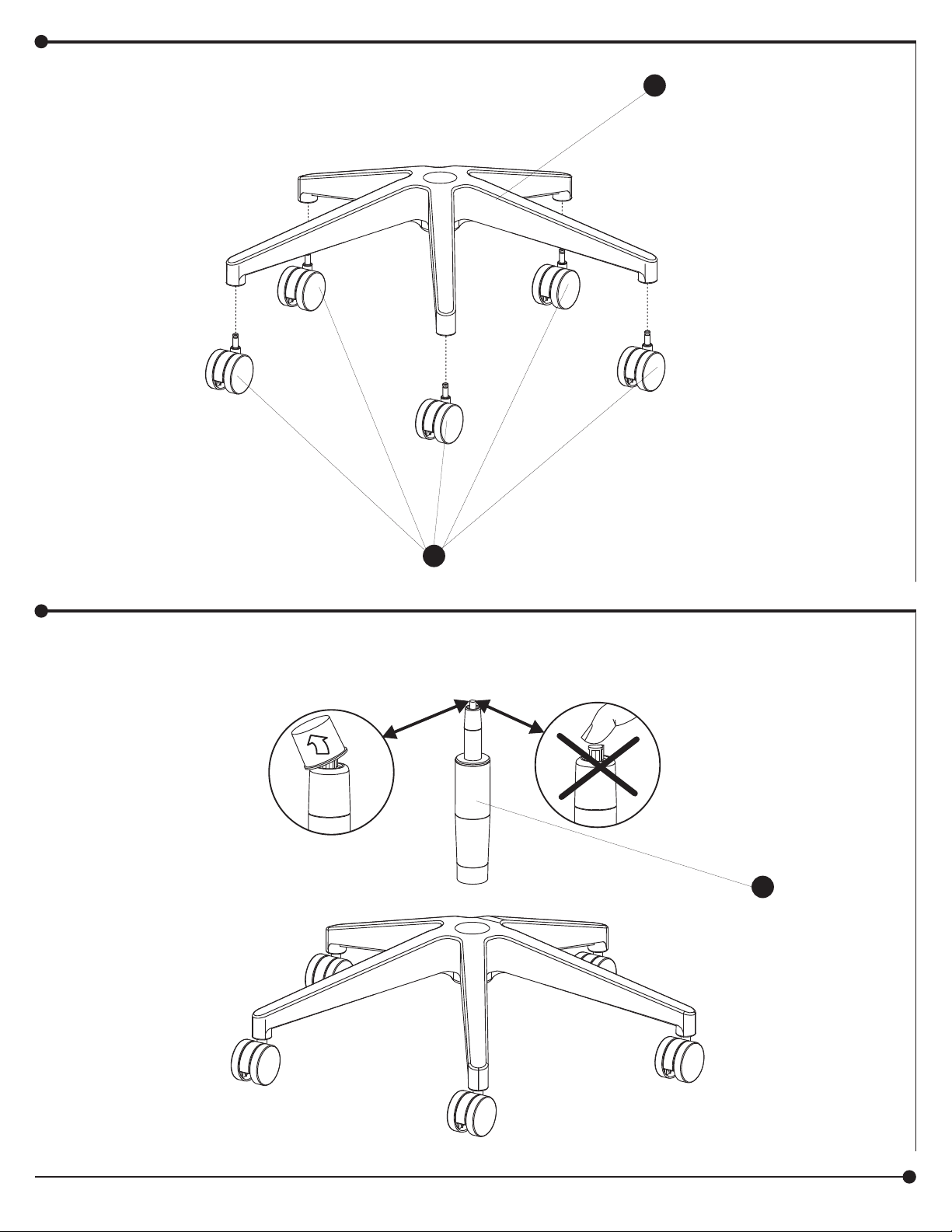

NOTE: REMOVE
PLASTIC CAP
LA NOTE: ENLEVEZ
LE BOUCHON PLASTIQUE
NOTA: REMUEVA EL
TAPÓN PLÁSTICO
B
(6)
J
DO NOT PUSH ON
BUTTON AT THE TOP!
NE POUSSER PAS SUR
BOUTON AU SOMMET !
¡NO EMPUJE EN EL
BOTÓN AL EXTREMO!
E
F
100507037: 2 of 5; Rev A; Rev Date 08-AUG-2016
(5)
G
Safco Products Company, New Hope, MN 55428
