ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
5026
Mobile Print Stand with Brackets
Classeur à dessins mobile avec supports
Portaplanos móvil con escuadras de soporte
PRODUCT WARRANTY REGISTRATION is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
100502637: 1 of 7; Rev A; Rev Date 25-MAY-2016 Safco Products Company, New Hope, MN 55428
For questions or concerns, please call 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
TOOLS REQUIRED: Allen Wrench (included), Flat-bladed Screwdriver, Pencil, Measuring Tape
OUTILS REQUIS : Clef Allen (inclus), Tournevis plat à lame, Crayon, Mètre ruban
HERRAMIENTAS REQUERIDAS: Llave Allen (incluido), Piso aspas destornillador, Lapiz, Cinta métrica
Parts List / Liste des Pièces / Lista de Piezas
Code/
Código
A
B
C
D
E
F
G
DESCRIPTION / DESCRIPTION / DESCRIPCIÓN
Horizontal Frame / Cadre horizontal / Marco horizontal 1 5020-04TS
Lower Left Frame / Cadre en bas à gauche / Marco inferior izquierdo 1 5020-02TS
Lower Right Frame / Cadre en bas à droit / Marco inferior derecho 1 5020-03TS
Vertical Frame / Cadre vertical / Marco vertical 1 5020-01TS
Cross Brace / Traverse / Barra transversal 1 5020-05TS
Pivot Bracket / Support Pivotant / Escuadra de soporte giratoria 12 5006-01CR
Spring (on bracket) / Ressort ( sur support ) / Resorte (en sopor te) 12 5006-32NC
Qty./
Qté/
Cant.
Part No./
N° de Pièce /
No. de Pieza
Hardware Pack /
Paquet Matérial / Paquete Material:
5026-19NC
H
Set Screw
Vis de blocage
Tornillo prisionero
Qty. / Qté. / Cant. 2
5020-27NC
K
Screw
Vis
Tornillo
Qty. / Qté. / Cant. 2
5020-22TS
I
Allen Wrench
(not shown)
Clef Allen
(non représenté)
Llave hexagonal
(no se muestra)
Qty. / Qté. / Cant. 1
5020-33NC
L
Tube Plug
Bouchon de tube
Tapa de tubo
Qty. / Qté. / Cant. 2
5020-29TS
J
Wing Knob
Bouton à ailettes
Perilla de mariposa
Qty. / Qté. / Cant. 2
5020-23BL
Hardware Pack /
Paquet Matérial / Paquete
Material:
5026-99NC
M
Caster With Brake
Roue avec Frein
Rueda con Freno
Qty. / Qté. / Cant. 2
5020-26NC
N
Caster Without
Brake
Roue sans Frein
Rueda sin Freno
Qty. / Qté. / Cant. 2
5020-25NC
100502637: 2 of 7; Rev A; Rev Date 25-MAY-2016
Safco Products Company, New Hope, MN 55428
F
(12)
L
G
(12)
D
J
B
C
K
A
E
H
N
M
100502637: 3 of 7; Rev A; Rev Date 25-MAY-2016
Safco Products Company, New Hope, MN 55428
1
6” (15cm)
2
B
(2)
ADJUSTMENT HOLES FACE IN
TROUS DE RÉGLAGE TOURNÉS VERS L’INTÉRIEUR
LOS ORIFICIOS DE AJUSTE HACIA ADENTRO
C
A
SOCKET HOLES DOWN
TROUS DES DOUILLES
DO NOT TIGHTEN
H
NE PAS SERRER
(2)
NO APRIETE
VERS LE BAS
LOS ORIFICIOS PARA LOS
ENCASTRES HACIA ABAJO
H
100502637: 4 of 7; Rev A; Rev Date 25-MAY-2016
Safco Products Company, New Hope, MN 55428

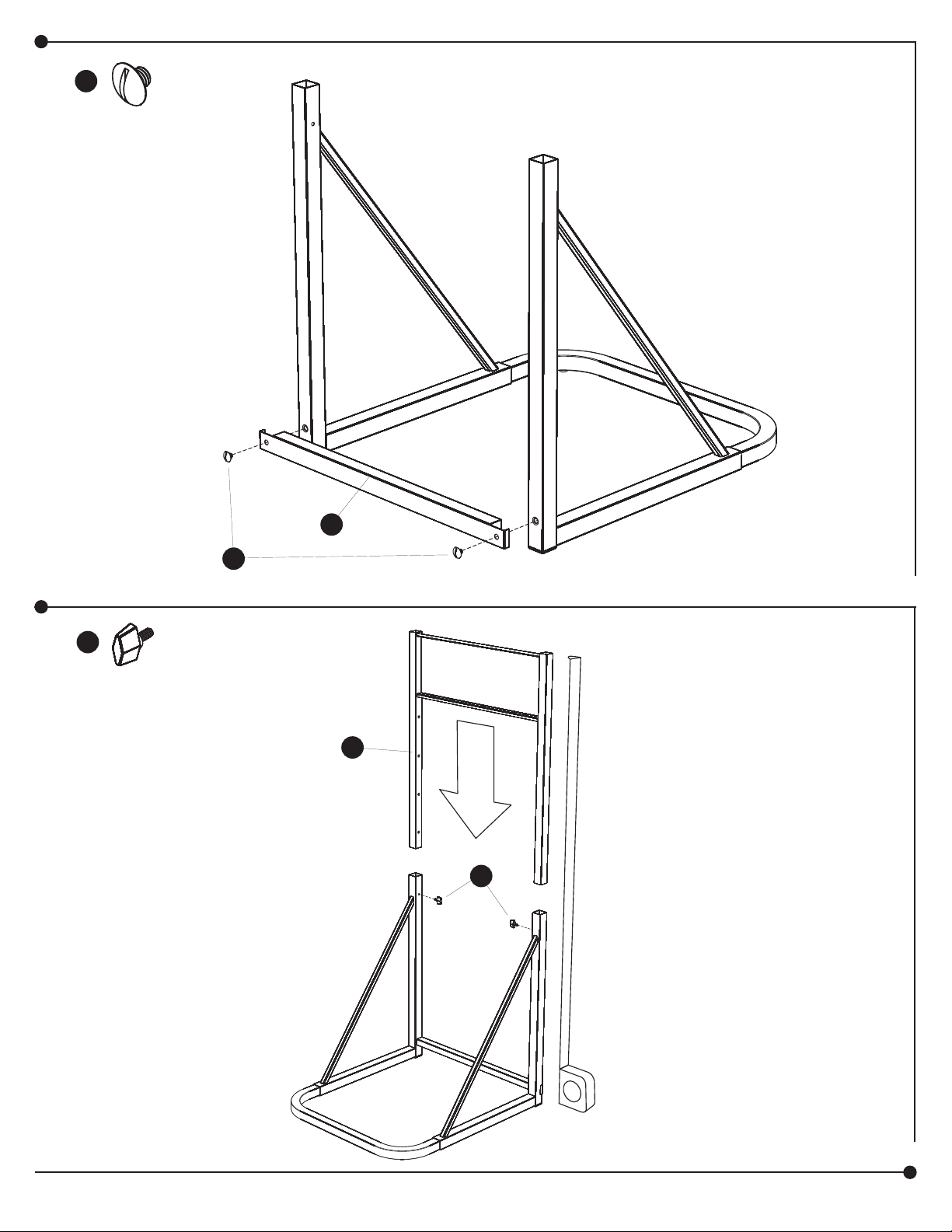

3
K
(2)
E
4
K
(2)
J
(2)
D
Adjust to paper size
J
Reglage de la taille du papier
Ajuste para el tamaño del papel
100502637: 5 of 7; Rev A; Rev Date 25-MAY-2016
Safco Products Company, New Hope, MN 55428
5
L
(2)
L
6
Adjust to Paper Size
and Tighten Setscrews
Reglage de la taille du
papier et serrer les vis
de blocage
Ajuste para el tamaño
del papel y apriete los
tornillos prisioneros
M
(2)
N
(2)
M
100502637: 6 of 7; Rev A; Rev Date 25-MAY-2016
N
Safco Products Company, New Hope, MN 55428
)
(12)
7
G
(12)
F
SMALL END DOWN
G
PIVOT BRACKET EXTEN-
RALLONGE DE SUP-
PORT PIVOTANT
PROLONGACIÓN DE
LA ESCUADRA DE
SOPORTE GIRATORIA
100502637: 7 of 7; Rev A; Rev Date 25-MAY-2016
SION
F
PETITE EXTRÉMITÉ VERS LE BAS
EXTREMO ANGOSTO HACIA ABAJO
2
1
Safco Products Company, New Hope, MN 55428
