ASSEMBLY INSTRUCTIONS
INSTRUCTIONS DE MONTAGE
INSTRUCCIONES DE ENSAMBLAJE
2461, 2463
CHA - CHA™
X- Style Base for Cha-Cha Tables
X-Style Base pour des Tableaux de Cha-Cha ;
X- Estilo Base para las Tablas de Cha-Cha;
Base with 42” Round Table Top
Base avec une ronde table surface de 107cm
Base con el 42 pulg tablero de la mesa ronda
Also available but not shown:
oval, rectangular and peninsula styles with dual bases
Aussi disponible mais non affi ché:
styles ovale, rectangulaire et la péninsule avec des bases doubles
También está disponible pero no se muestran:
estilos oval, rectangular y de la península con las bases de dos
PRODUCT WARRANTY is available online at: www.safcoproducts.com
• LA GARANTIE DU PRODUIT est
disponible sur l’Internet : www.safcoproducts.com
available Monday-Friday 7:30 AM to 5:00 PM (Central Time) (English-speaking operators)
Si vous avez des questions pour poser ou les préoccupations
pour exprimer, connecter au 1-800-664-0042
de 7H30 à 17H00 (Heure centrale) (Opérateurs de langue anglaise)
For questions or concerns, please call 1-800-664-0042
Base with 36” Square Table Top
Base avec une carré table surface de 91cm
Base con el 36 pulg tablero de la mesa
cuadrado
• LA GARANTÍA DEL PRODUCTO está
disponible en la Internet: www.safcoproducts.com
Si usted tiene preguntas o preocupaciones,
por favor llame 1-800-664-0042
de 7:30 AM a 5:00 PM (Hora Central) (Operadores que hablan inglés)
100246137: 1 of 5; Rev A; Rev Date 28-JUN-2016
Safco Products Company, New Hope, MN 55428
TOOLS REQUIRED: Allen Wrench (included), Phillips Screwdriver
PARTS LIST
CODE DESCRIPTION
Top Plate 1 100246101
A
Central Tube 1
B
QTY
Seat Height, Tube 100246103
Bar Height, Tube 100246102
X-Style Base 1 100246104
C
§Note: When corresponding about parts, be sure to state color:
PART NO.
D
F
HARDWARE PACK
Cap Screw
#2461-22NC
PFH Screw
#2050-24NC
Black (BL), Tan (TN) or Metallic Gray (SL).
†Note: When corresponding about parts, be sure to state; Seat Height Tube,
or Bar Height Tube.
Oval, rectangle and peninsula tops require two bases; double the quantities and steps as necessary
OUTILS REQUIS : Clef Allen (incluse), Tournevis à pointe cruciforme
LISTE DES PIÈCES
CODE DESCRIPTION
Sommet plate-forme 1 100246101
A
Centre tuyan 1
B
Petit tuyau 100246103
Long tuyau 100246102
X-Style socle 1 100246104
C
§Noter: Quand correspondre au sujet de parties, soyez sûr d’affi rmer la couleur: Noir
(BL), Marron Clair (TN) ou Gris Métallique (SL).
†Noter: Quand correspondre au sujet de parties, soyez sûr d’affi rmer;
Petit tuyau, ou Long tuyau.
QUANTITÉ
NO DE PIECE
Surfaces ovale, rectangle et la péninsule besoin de deux bases;
doubler les quantités et les étapes nécessaires
D
F
PAQUET MATÉRIEL
Vis à pastille
#2461-22NC
#2050-24NC
2461-19NC
E
Qty.:8
G
Qty.:6
2461-19NC
E
Qte.: 8
G
PFH vis
Qte.: 6
Leveler
Qty.: 4
#2461-23NC
Allen Wrench
Qty.: 1
#2050-33NC
Niveleur
Qty.: 4
#2461-23NC
Clef Allen
Qte.: 1
#2050-33NC
HERRAMIENTAS REQUERIDAS: Llave Allen (incluida), Destornillador Phillips
LISTA DE PIEZAS
CODIGO
Placa superior 1 100246101
A
Centre tubo 1
B
DESCRIPCIÓN
Tubo corto 100246103
Tubo largo 100246102
X-Estilo de base 1 100246104
C
§Note: Al corresponder sobre las piezas, esté seguro declarar el color:
Negro (BL), Marrón Claro (TN) o Gris Metálico (SL).
†Note: Al corresponder sobre las piezas, esté seguro declarar;
tubo corto, or tubo largo.
100246137: 1 of 5; Rev A; Rev Date 28-JUN-2016
CANTIDAD
NO. DE PIEZA
Tableros de óvalo, rectángulo y la península requieren dos bases,
el doble de las cantidades y medidas que sean necesarias
D
F
Safco Products Company, New Hope, MN 55428
PAQUETE MATERIAL
2461-19NC
Tornillo roscado
Cant.:8
#2461-22NC
Tornillo PFH
Cant.: 6
#2050-24NC
®
E
Nivelador
Qty.: 4
#2461-23NC
G
Llave Allen
Cant.: 1
#2050-33NC
Shown with Bar height tube
indiqué avec le long tuyau
se muestra con tubo largo
(6)
Table top sold separately
Table surface se vendre séparément
Tapa de tabla se vende por separado
Oval, rectangle and peninsula tops
A
require two bases;
double the quantities and steps as
necessary
Surfaces ovale, rectangle et la
péninsule besoin de deux bases;
B
F
M
doubler les quantités et les étapes
nécessaires
Tableros de óvalo, rectángulo y la
península requieren dos bases,
el doble de las cantidades y medidas
que sean necesarias
D
(8)
100246137: 1 of 5; Rev A; Rev Date 28-JUN-2016
C
(4)
E
Safco Products Company, New Hope, MN 55428
1
D
(4)
E
E
(4)
2
D
D
(4)
D
E
100246137: 1 of 5; Rev A; Rev Date 28-JUN-2016
Safco Products Company, New Hope, MN 55428
3
F

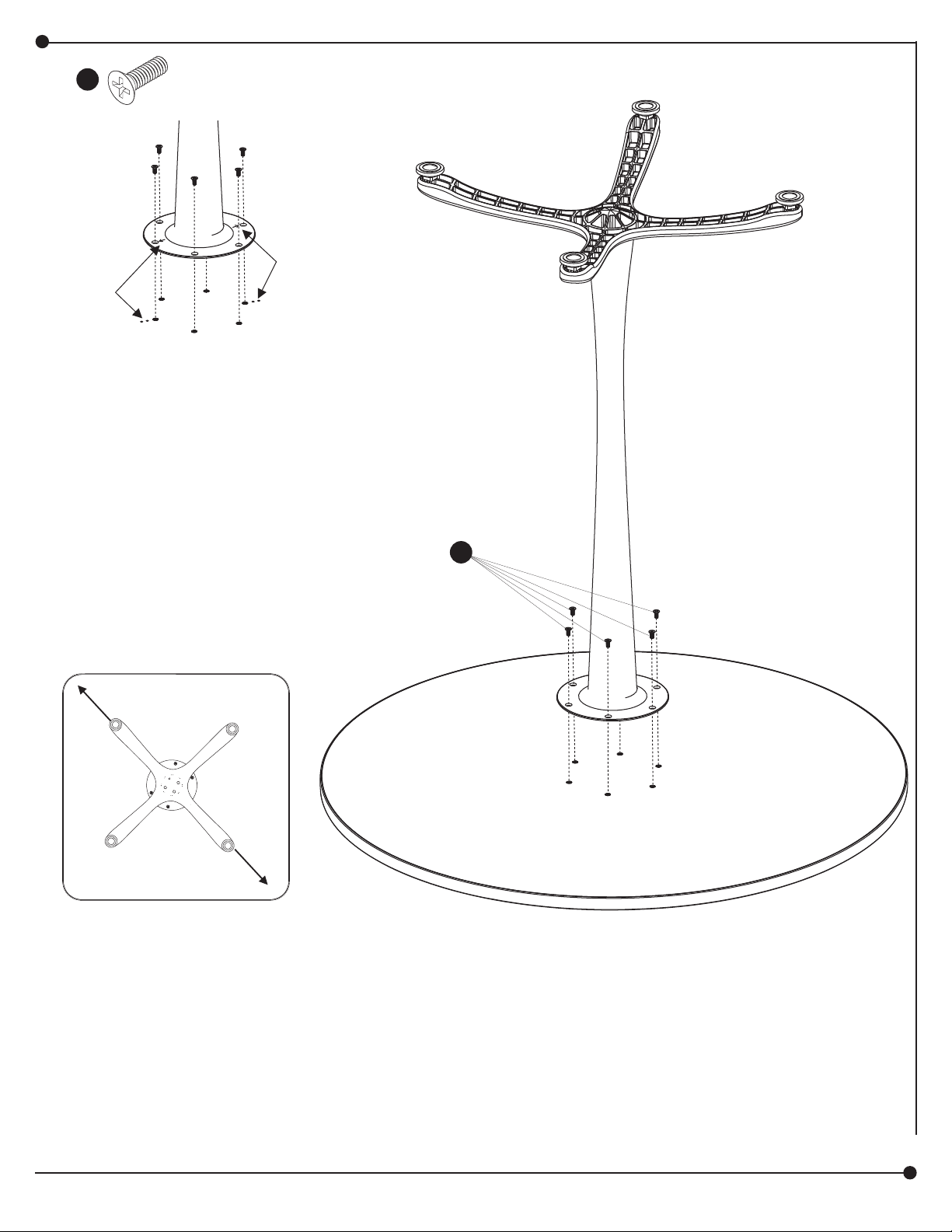

NOTE: When placing base on square top, align arrows on
mounting plate with double dots on underside of top, so that
base legs will align to corners of top. Arrows can be on either
side of plate.
NOTER: Si vous utilisez table carré, aligner les fl èches sur la
plaque de montage avec des points doubles sur la face de
dessus, de sorte que les jambes de base s’alignera aux quatre
coins du haut. Les fl èches peuvent être de chaque côté de la
plaque.
NOTA: Si utilizando un tablero cuadrado, alinear las fl echas en
la placa de montaje con puntos dobles en la parte inferior de
la superior, por lo que las piernas de base se alinean con las
esquinas de la parte superior de la tabla. Las fl echas pueden ser
de cualquier lado de la placa.
(6)
F
For oval, rectangle and peninsula tops requiring two bases:
see the mounting instructions that are supplied with your
top
Pour surfaces ovale, rectangle et la péninsule nécessitant
deux bases: voir les instructions de montage qui sont
fournies avec votre surface
Para tableros de óvalo, rectángulo y la península que requiere
dos bases: consulte las instrucciones de montaje que se
suministran con su tablero
100246137: 1 of 5; Rev A; Rev Date 28-JUN-2016
Safco Products Company, New Hope, MN 55428
